4 Pin oder 8 Pin Stecker für ryzen 7 3700x

[Elixx122]

ich wollte mal nachfragen ob ein 4 Pin Stecker für den ryzen 7 3700x auf einem B550 f Gaming wifi Mainboard für die CPU reicht oder muss ich die CPU an einen 8 Pin Stecker stecken?



[0x8100]

der 4pin reicht.



[McFritte]

4 Pin reicht völlig. Das ist eine 65 W CPU, komplett von der Leine gelassen ist bei 88 Watt schluss



[BigMidiTower]

Wenn das unbekannte Netzteil einen 8-Pin-Stecker hat, nimm doch einfach den.
Schaden tut es nichts!

Der 8-polige muss, der 4-polige kann zusätzlich verwendet werden!



[Hauro]

B550 f Gaming wifi

Handbuch!

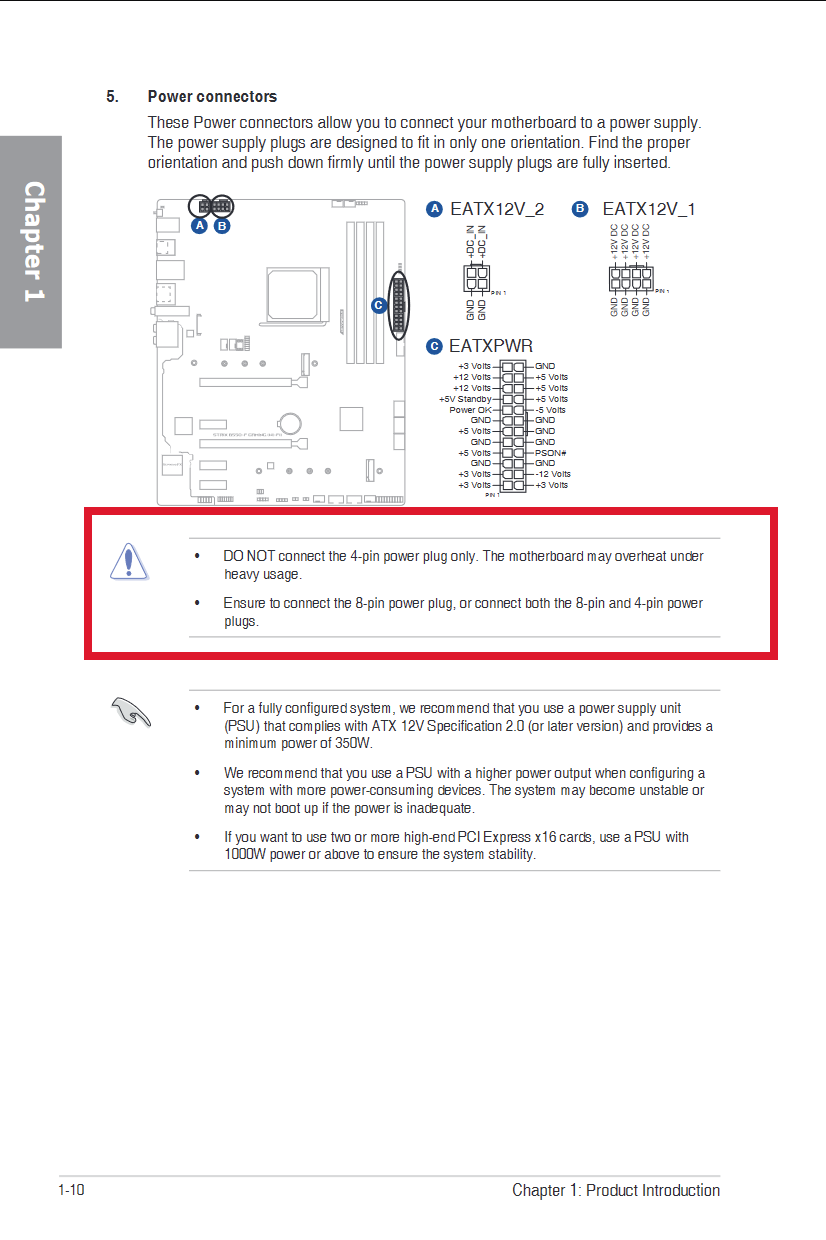

[Quelle: ROG STRIX B550-F GAMING (WI-FI) User’s Manual ( English Edition )]

Das Motherboard hat einen 8-Pin EPS12V und 4-Pin ATX12V Anschluss. Nach dem Handbuch muss der EPS12V verwendet werden, der 4-Pin ATX12V ist optional.



[Elixx122]

@Hauro und wofür ist dann der 4 Pin Stecker geeignet



[Hauro]

und wofür ist dann der 4 Pin Stecker geeignet

Der versorgt das Motherboard zusätzlich mit Strom, wenn die CPU (extrem) übertaktet werden soll.



Power Supply Design Guideline for 2008 Dual-Socket Servers and WorkstationsA Server System Infrastructure (SSI) Specification Version 1.2.1

Pinbelegung des 8 (oder 2x4)-poligen 12V-EPS-Stromsteckers

Farbe	Signal	Pin	Pin	Signal	Farbe
Schwarz	COM	1	5	+12 V1DC	Gelb
Schwarz	COM	2	6	+12 V1DC	Gelb
Schwarz	COM	3	7	+12 V1DC	Gelb
Schwarz	COM	4	8	+12 V1DC	Gelb

Angefangen hat es mit dem ATX12V, als der nicht mehr ausgereicht hat, kam der EPS12V.

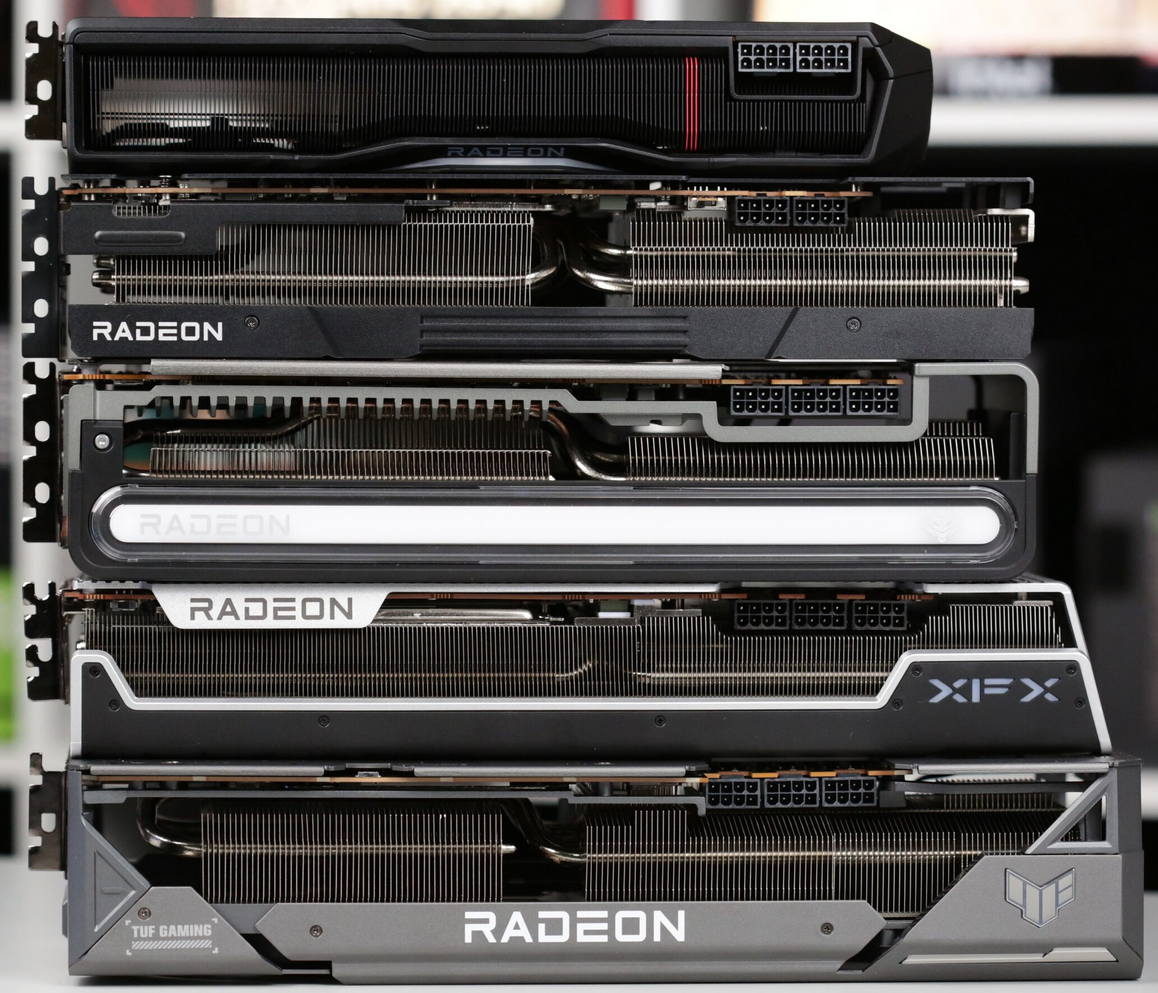

Ist wie bei den Grafikkarten, die inzwischen bis zu drei PCIe 8-Pin Anschlüsse haben.


[Quelle: Radeon RX 7900 XTX Customs - Asus, PowerColor, Sapphire & XFX mit Navi 31 im Vergleich]



[BigMidiTower]

und wofür ist dann der 4 Pin Stecker geeignet

Der kommt ins Spiel, falls Du übertakten möchtest. Ist nicht zwingend erforderlich!



[McFritte]

Das Motherboard hat einen 8-Pin EPS12V und 4-Pin ATX12V Anschluss. Nach dem Handbuch muss der EPS12V verwendet werden, der 4-Pin ATX12V ist optional.

Es wird eher dazu geraten den 8-Pin zu nutzen. Da steht "kann" unter "hoher Last". Und ein 3700 ist da mit max. 88 W weit entfernt von hoher Last.
Allerdings bin ich erstmal davon ausgegangen, das es bei der Frage um ein uraltes oder nicht den ATX-Spezifikationen entsprechendes Netzteil von einem Fertig-PC handelt. Welches halt keinen 8-Pin hat. Ich habe im Keller auch noch 1 oder 2 davon rumliegen. Ansonsten finde ich die Frage halt ziemlich überflüssig. Ist der Stecker dran, steck ich ihn halt rein 🤷‍♂️



[Elixx122]

@Hauro wie heißt der Stecker mit dem 8 Pin denn?



[0x8100]

Der 8-polige muss, der 4-polige kann zusätzlich verwendet werden!

auch in den 8-poligen kann man einfach nur einen 4-poligen stecker stecken. der 3700x ist eine 65W tdp cpu - was meinst du, warum so ein board mit einem alleinigen 4-poligen anschluss trotzdem für einen ryzen 9 freigegeben ist?



[Hauro]

wie heißt der Stecker mit dem 8 Pin denn?

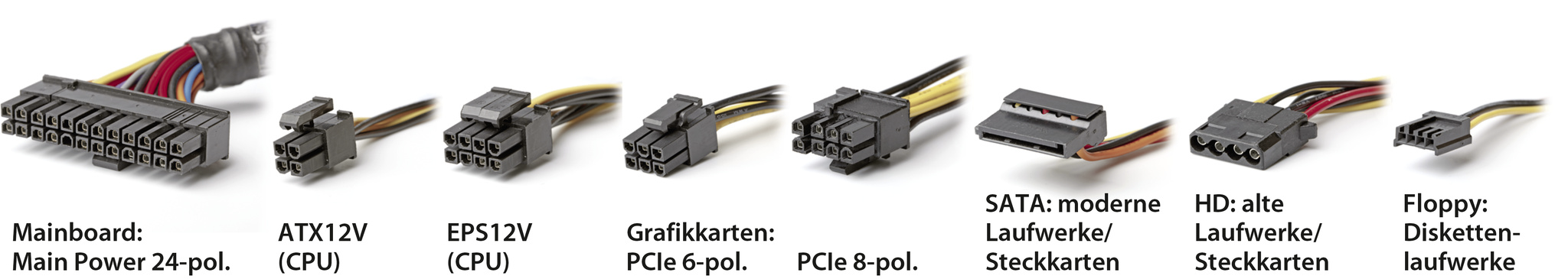

8-Pin ist EPS12V und 4-Pin ATX12V

Es gibt Netzteile mit zwei 4+4 Pin Steckern

die zusammen einen EPS12V bilden

Die Bezeichnung am Netzteil wird anders sein. Welches Netzteil ist es denn?

P.S.

Wenn nur ein 4-Pin ATX12V vorhanden ist, würde ich den Stecker in den EPS12V Anschluss stecken.



[Elixx122]

@Hauro Csl 500 Watt!

Ergänzung (29. Dezember 2022)

@Hauro ich hätte noch 2 pci e 8 Pin Stecker



[BigMidiTower]

auch in den 8-poligen kann man einfach nur einen 4-poligen stecker stecken. der 3700x ist eine 65W tdp cpu - was meinst du, warum so ein board mit einem alleinigen 4-poligen anschluss trotzdem für einen ryzen 9 freigegeben ist?

Siehe Post 5. Hier wurde das Handbuch zitiert!



[McFritte]

ich hätte noch 2 pci e 8 Pin Stecker

NEIN, die passen zwar, haben aber eine andere Spannungsbelegung...nicht einstecken



[0x8100]

Siehe Post 5. Hier wurde das Handbuch zitiert!

einfach mal selbst überlegen und nachrechnen und dann kommt man zu dem ergebnis, dass das vollkommen überdimensioniert ist - erst recht für diese cpu. und das board startet auch wenn nur 1x 4pin statt 3x angeschlossen ist.



[Hauro]

Csl 500 Watt!

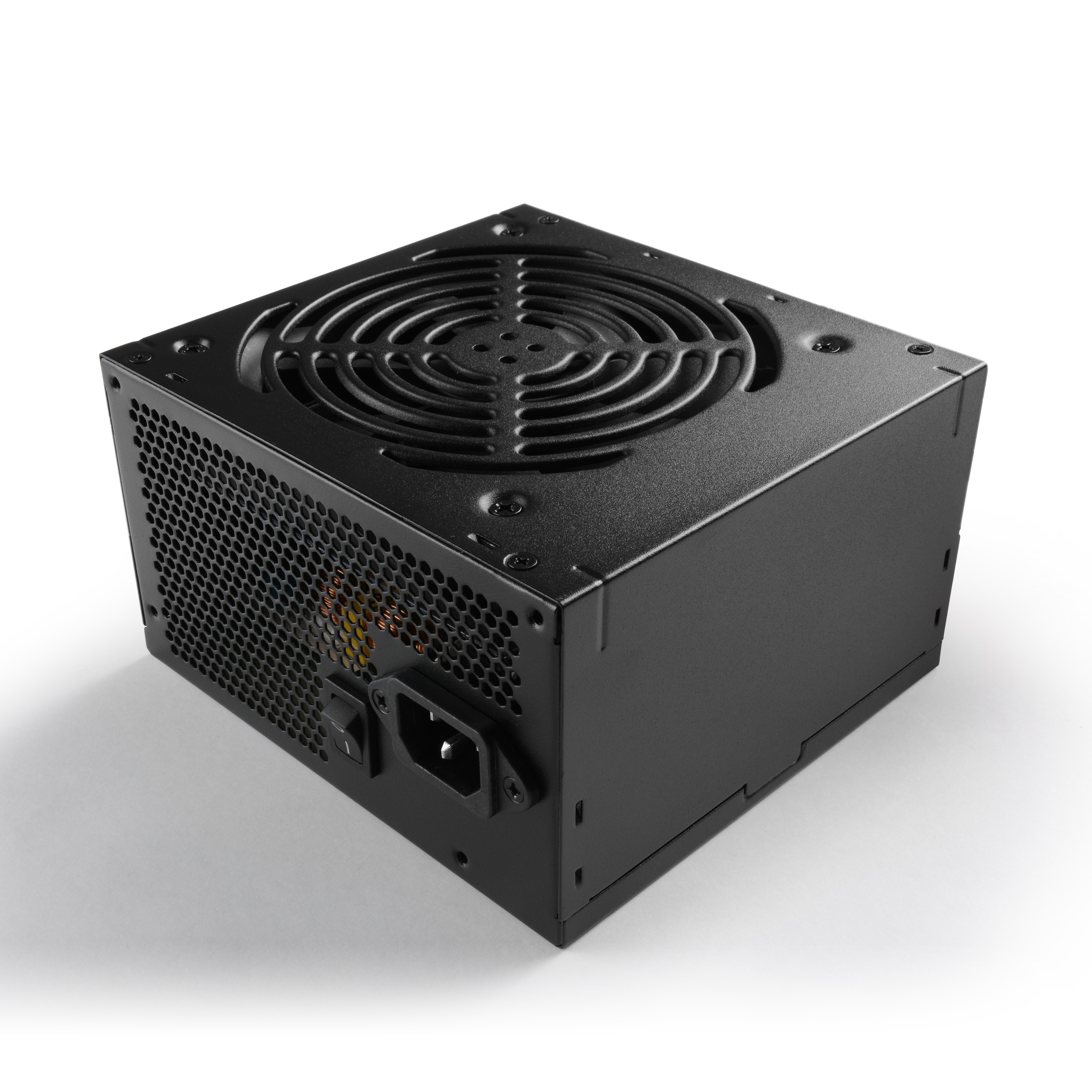

Dieses?

500 Watt CSL, 82 % Effizienz

Modell	CSL 500W​
Dauerleistung	500 Watt​
Netzpannung	200~260V@47~63Hz Aktiv PFC​
Lüfter	120 mm max. 2000 U/min.​
Schutzfunktionen	Überstrom (OCP), Überspannung (OVP), Unterspannung (UVP) Kurzschluss (SCP) Überhitzung (OTP) Überlastung (OPP)​
Anschlüsse	6 Kabel 1× ATX-Mainboard (20+4 Pin) 1× CPU (4+4 Pin) 1× PCIe (6 Pin / GPU) 1× PCIe (6+2 Pin / GPU) 2× PATA (4 Pin / HDD, Laufwerke) 5× SATA (15 Pin / HDD, Laufwerke) 1× Floppy (4 Pin)​
Maße	140×150×86 mm​

Dieses Netzteil hat einen 1× CPU (4+4 Pin) Anschluss, der einem EPS12V Anschluss entspricht.

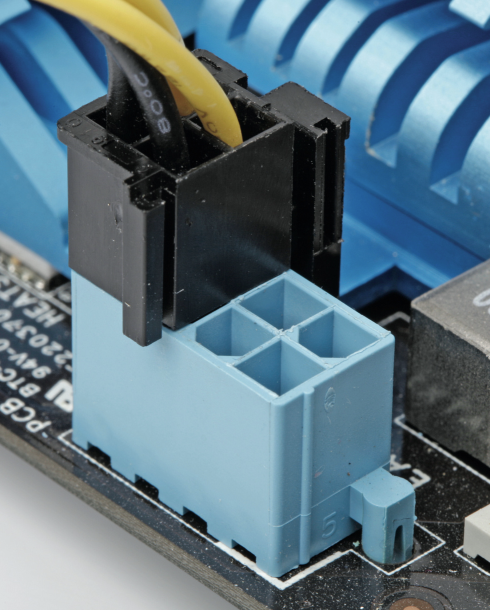

Oder halt so, wenn es nicht anders geht, da das Netzteil nur einen 4-Pin ATX12V Anschluss hat:

ich hätte noch 2 pci e 8 Pin Stecker

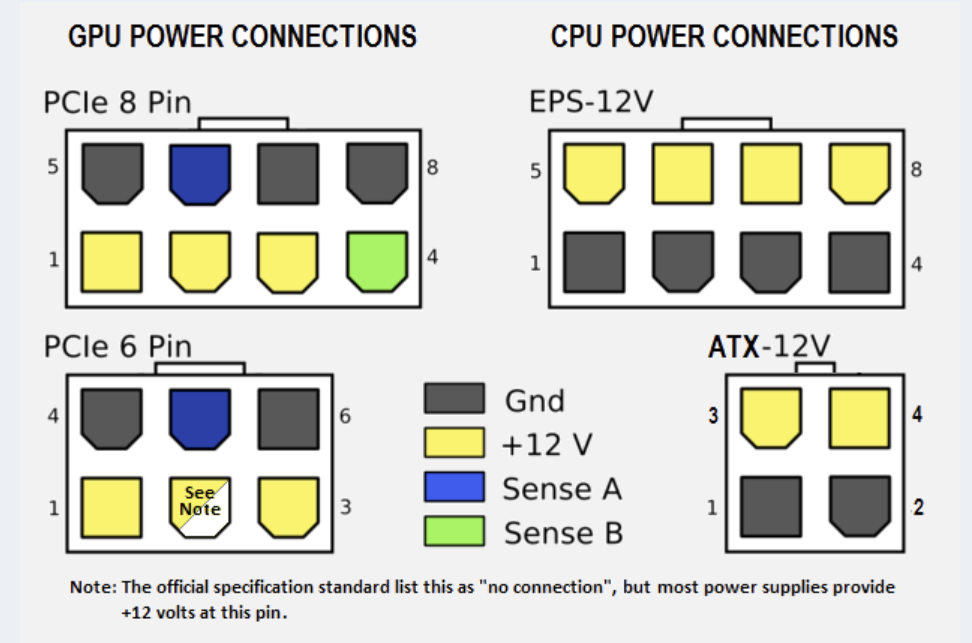

Besser nicht, da die Belegung komplett anders ist:



[BigMidiTower]

@0x8100 Rein rechnerisch stimme ich zu. Ich mache es trotzdem nicht.



[Elixx122]

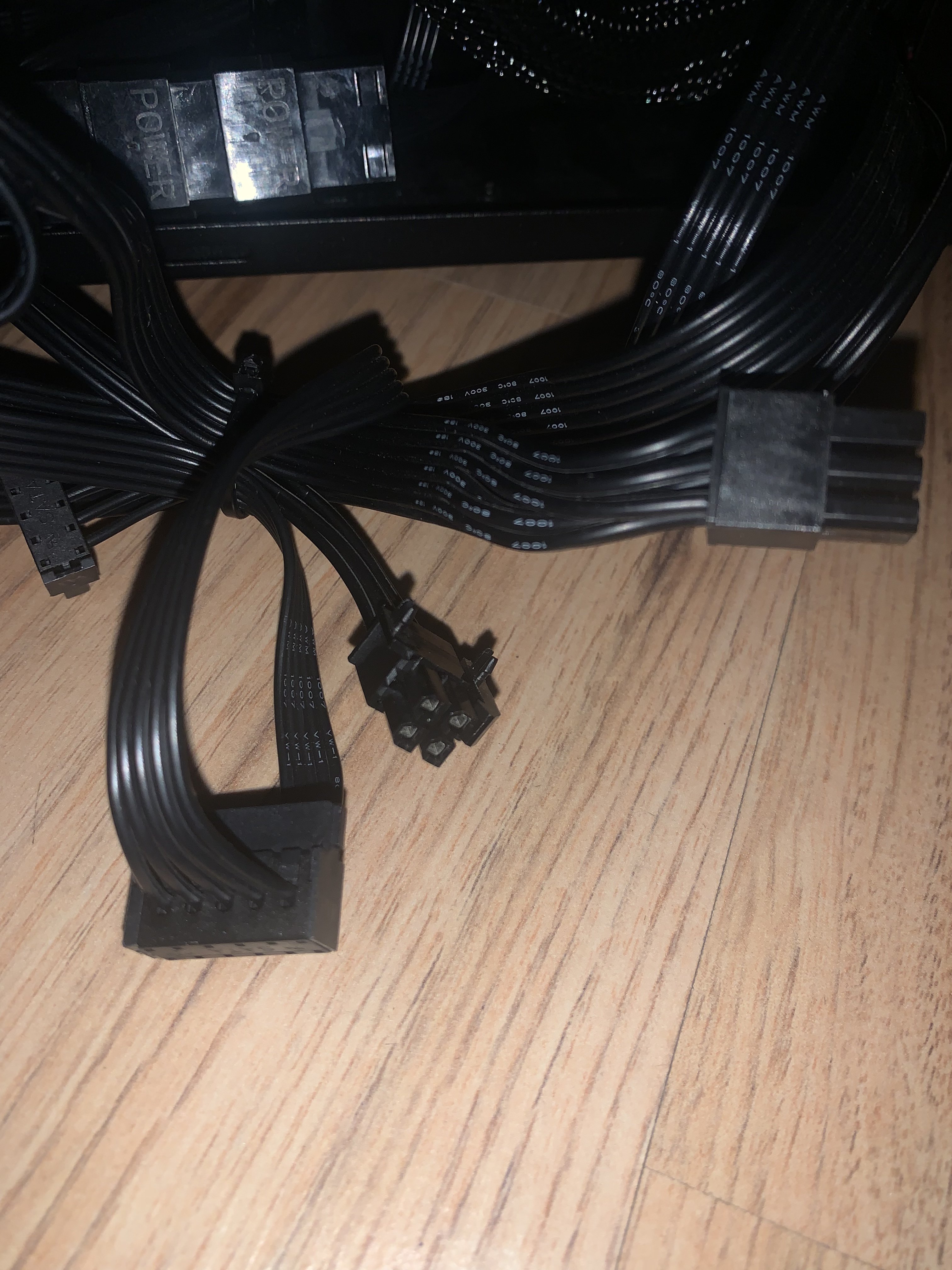

@Hauro schau mal ist das der 2. 4 Pin Stecker?



[Hauro]

schau mal ist das der 2. 4 Pin Stecker?

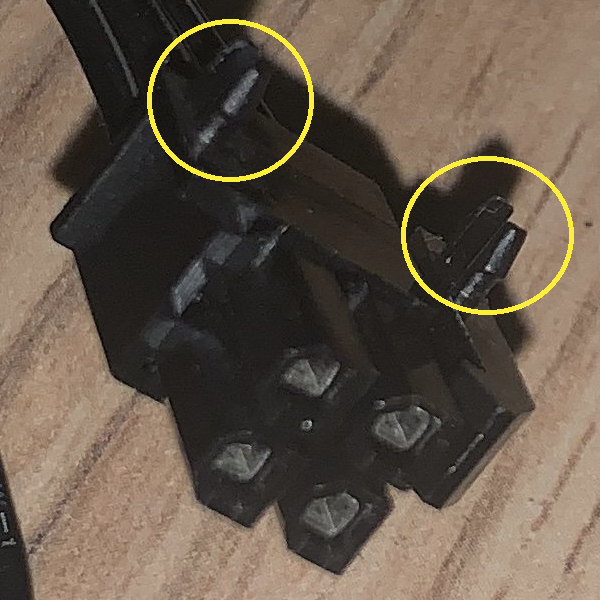

Kann gut sein, denn der Stecker hat zwei Nasen um ihn zu verbinden:

Die Kabel beider Stecker müssen am gleichen Ausgang des Netzteils sein.
