AIO vs. Custom vs. extern
- Ersteller minimii
- Erstellt am
Joker (AC)
Lt. Commander
- Registriert
- Feb. 2006
- Beiträge
- 1.631
2X Evo1800 Sandwich mit 15X Papst 120mm @5 Volt (extern)
Daher [X] bei mehrere extern.
Hab jetzt Monate neue Arctic Fans rumliegen, aber leider kaum Zeit. (Prio grade anders)
2X D5 Messing (Black Mirror) Ultitpop. Pumpen idR heruntergeregelt.
Daher [X] bei mehrere extern.
Hab jetzt Monate neue Arctic Fans rumliegen, aber leider kaum Zeit. (Prio grade anders)
2X D5 Messing (Black Mirror) Ultitpop. Pumpen idR heruntergeregelt.
Midnight Sun
Commander
- Registriert
- Feb. 2014
- Beiträge
- 2.788
minimii schrieb:Mal als Vorlage von mir:

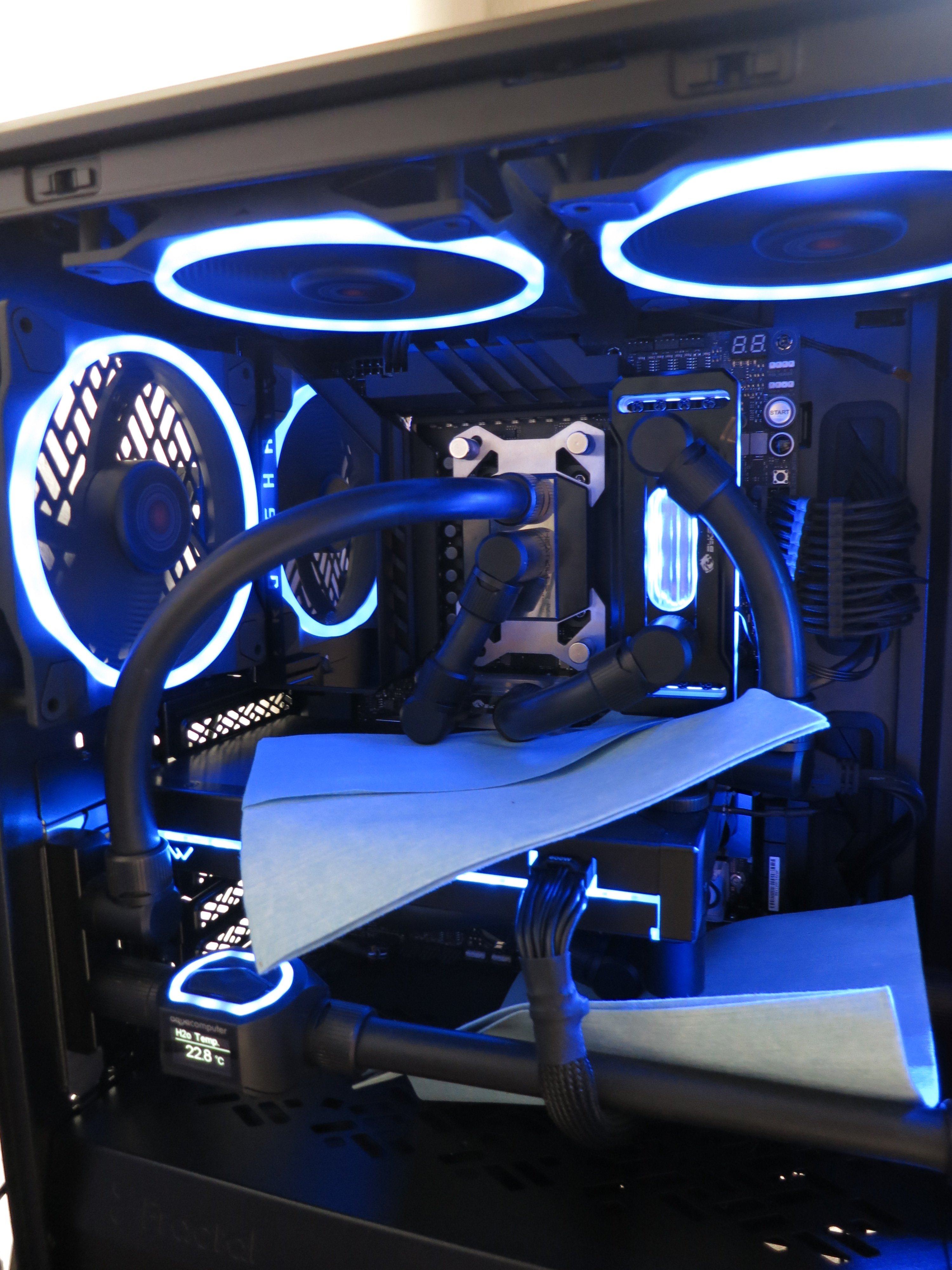

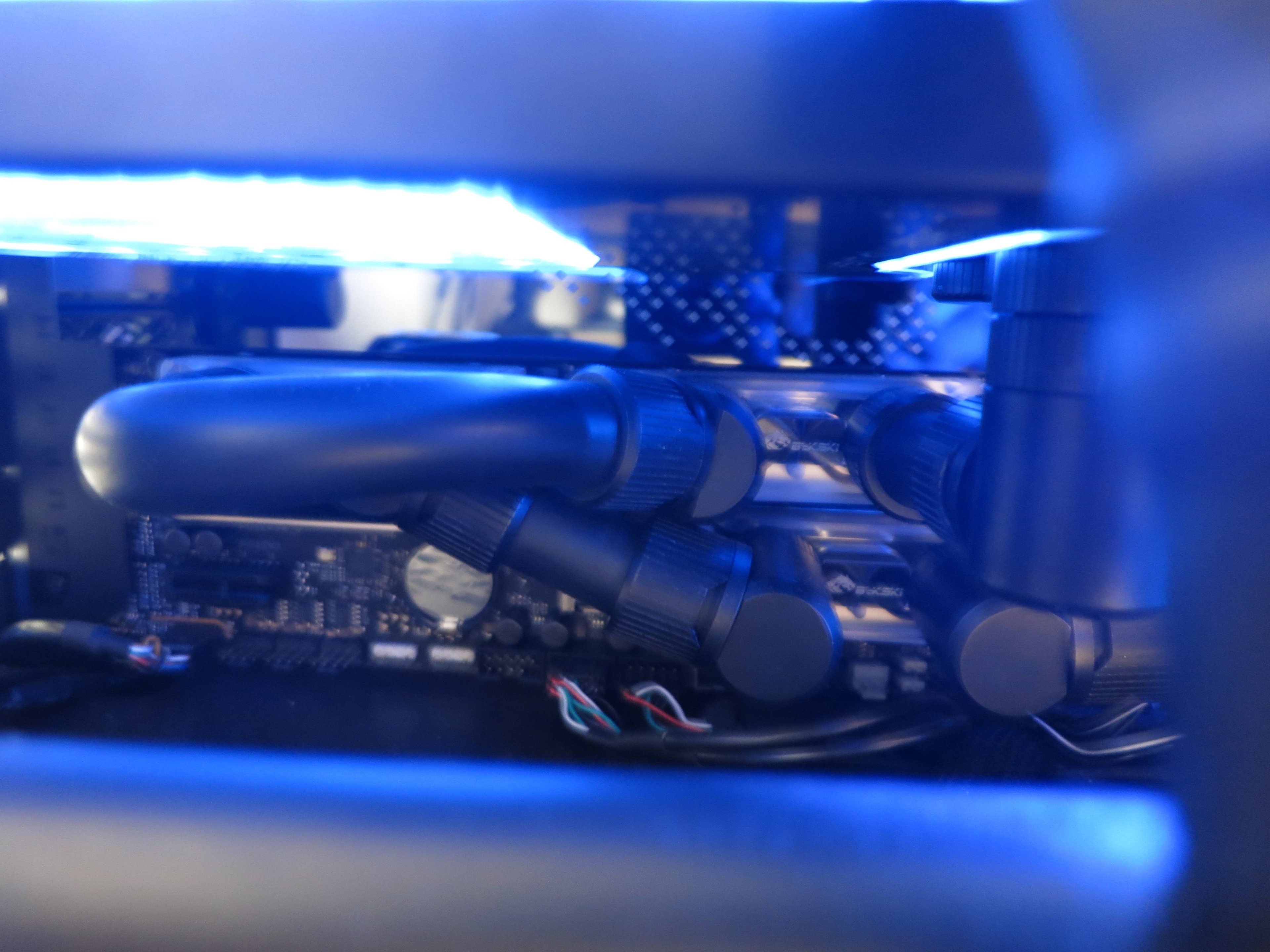

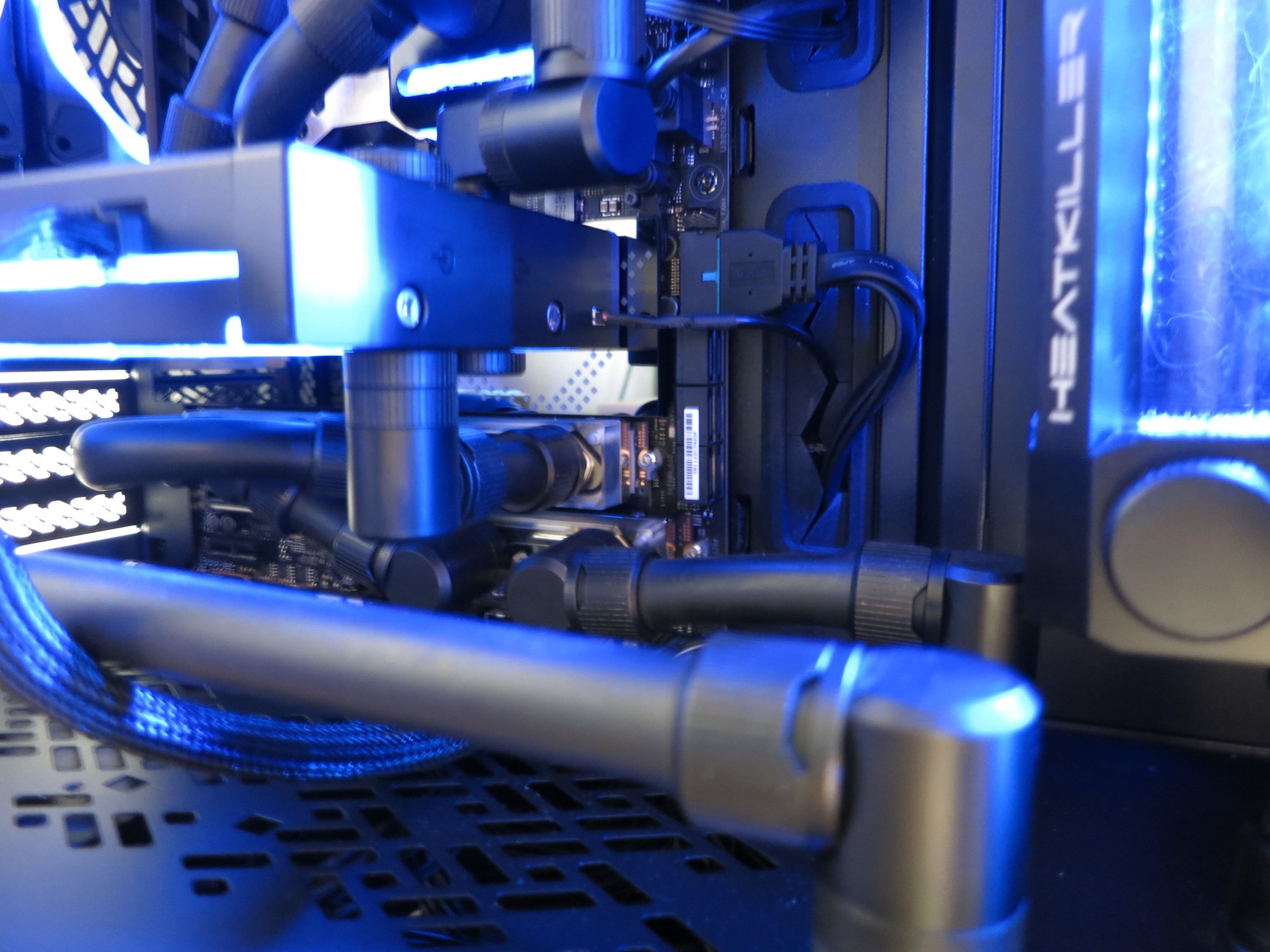

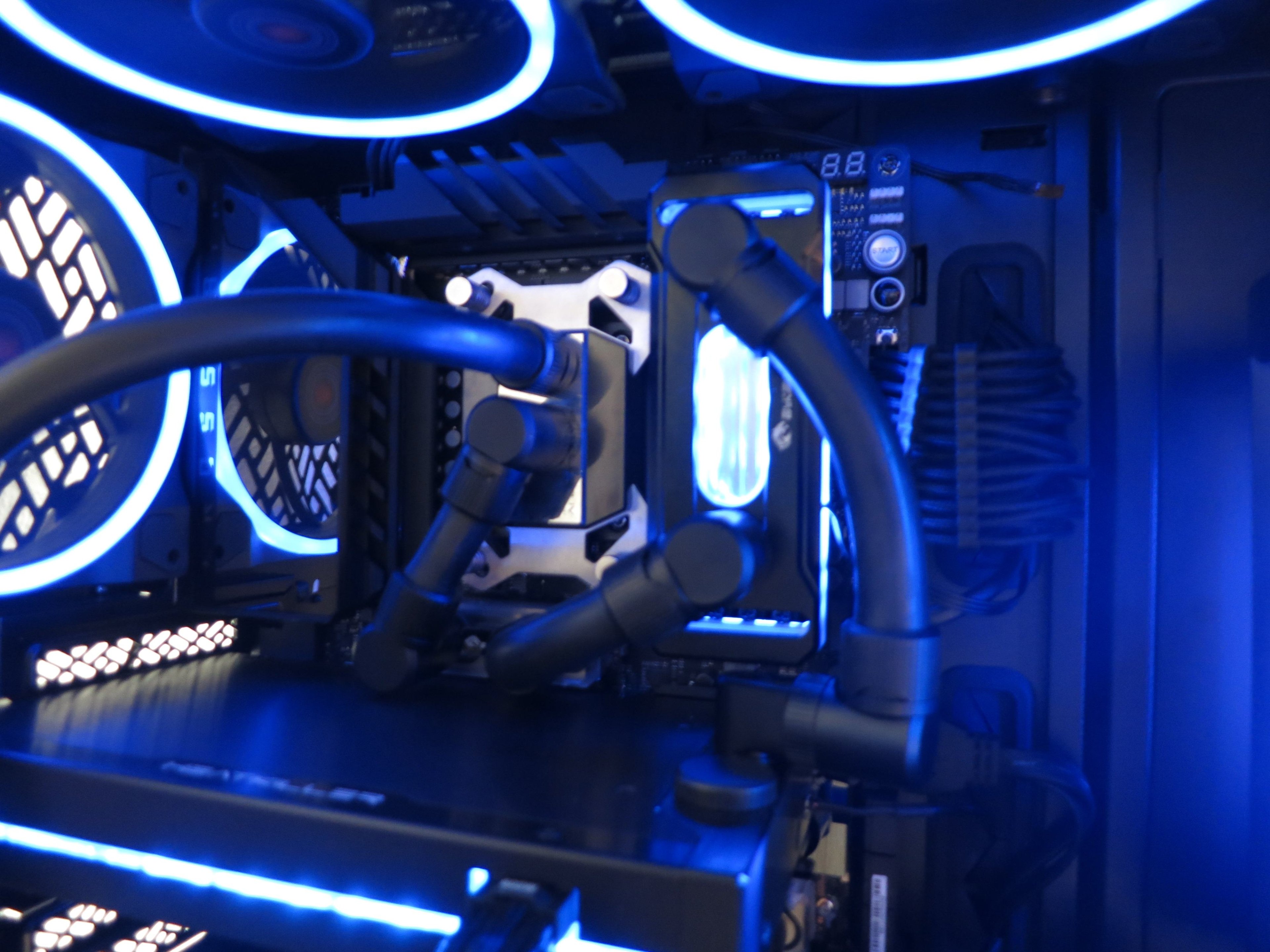

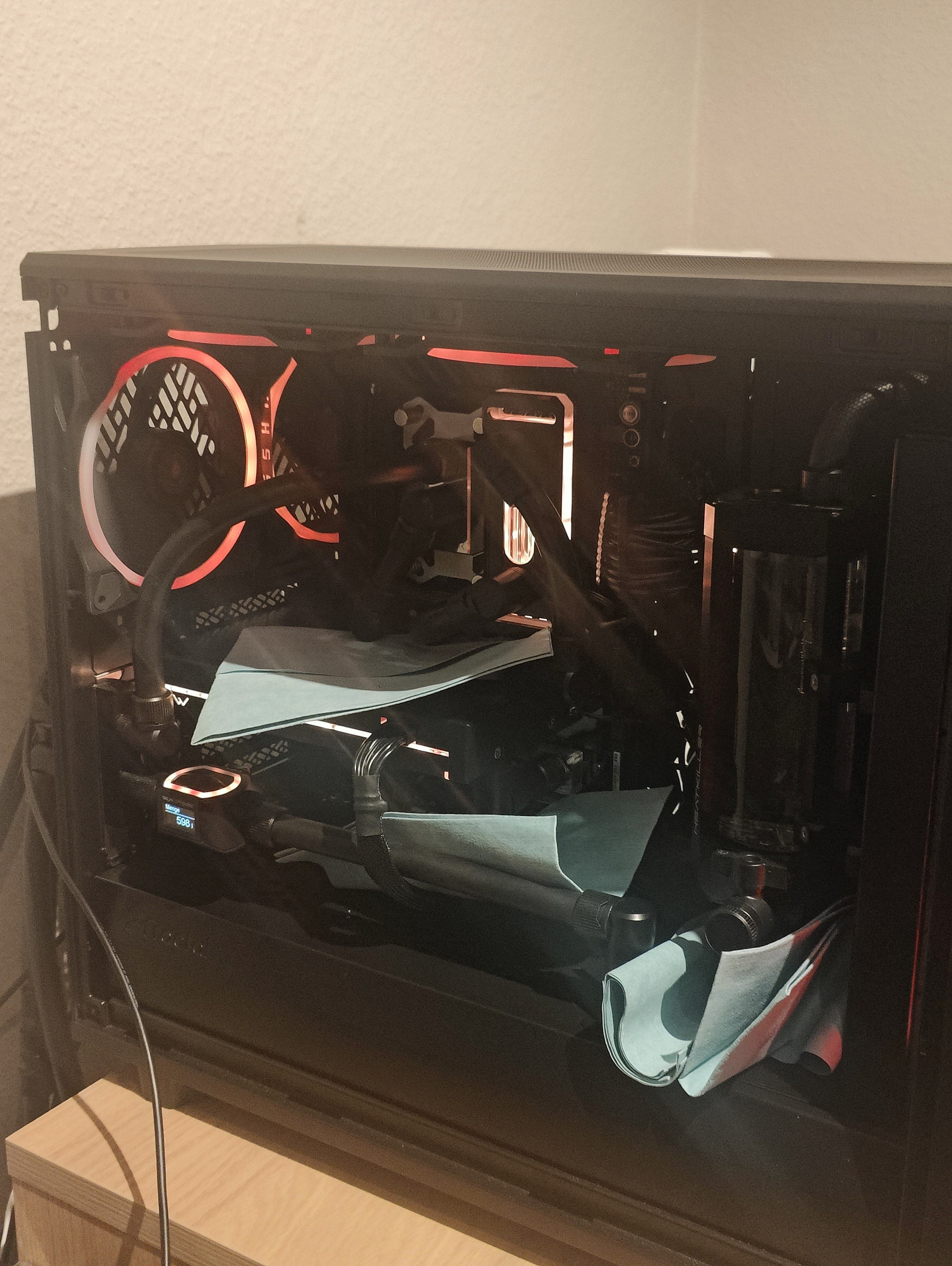

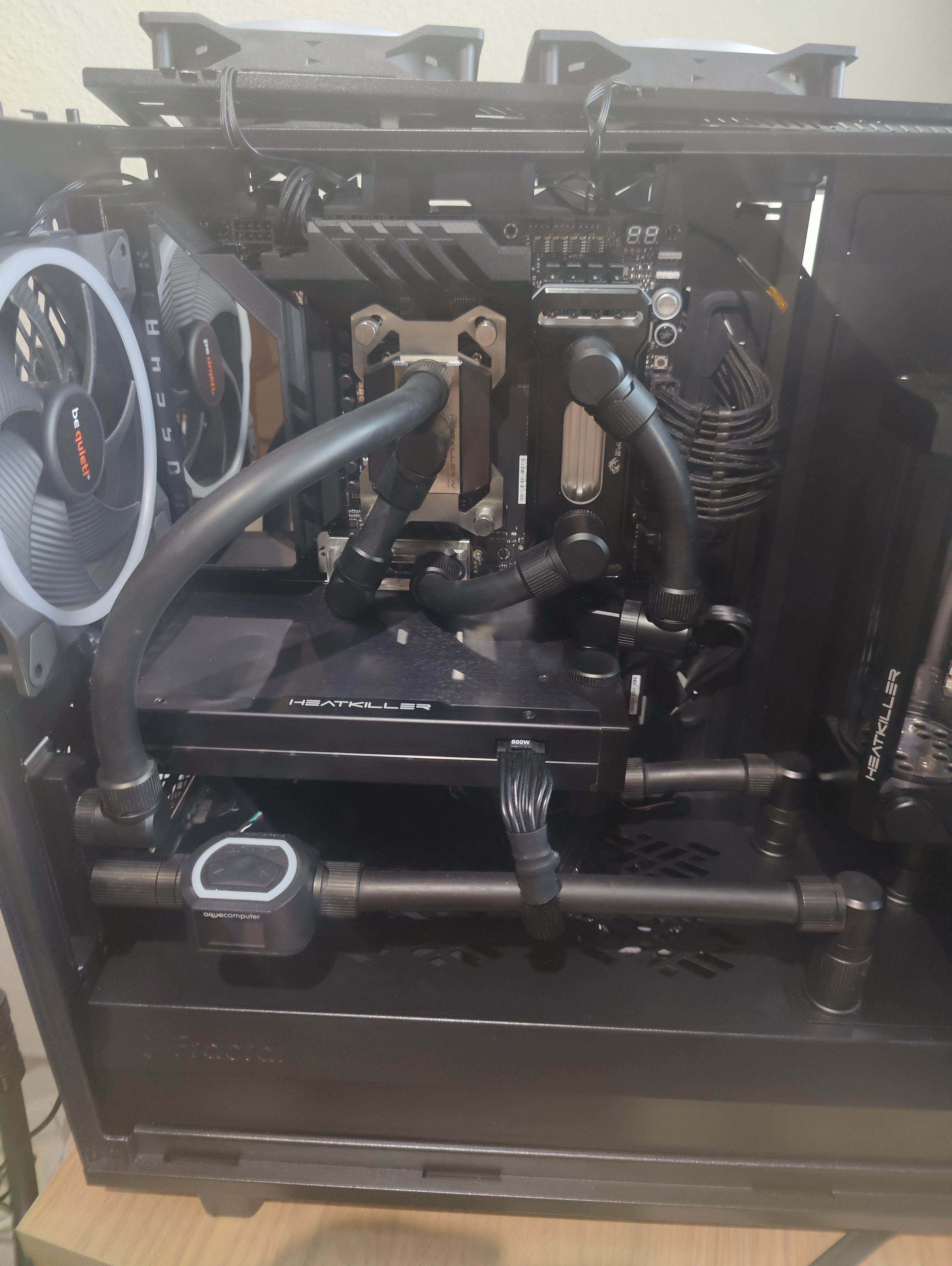

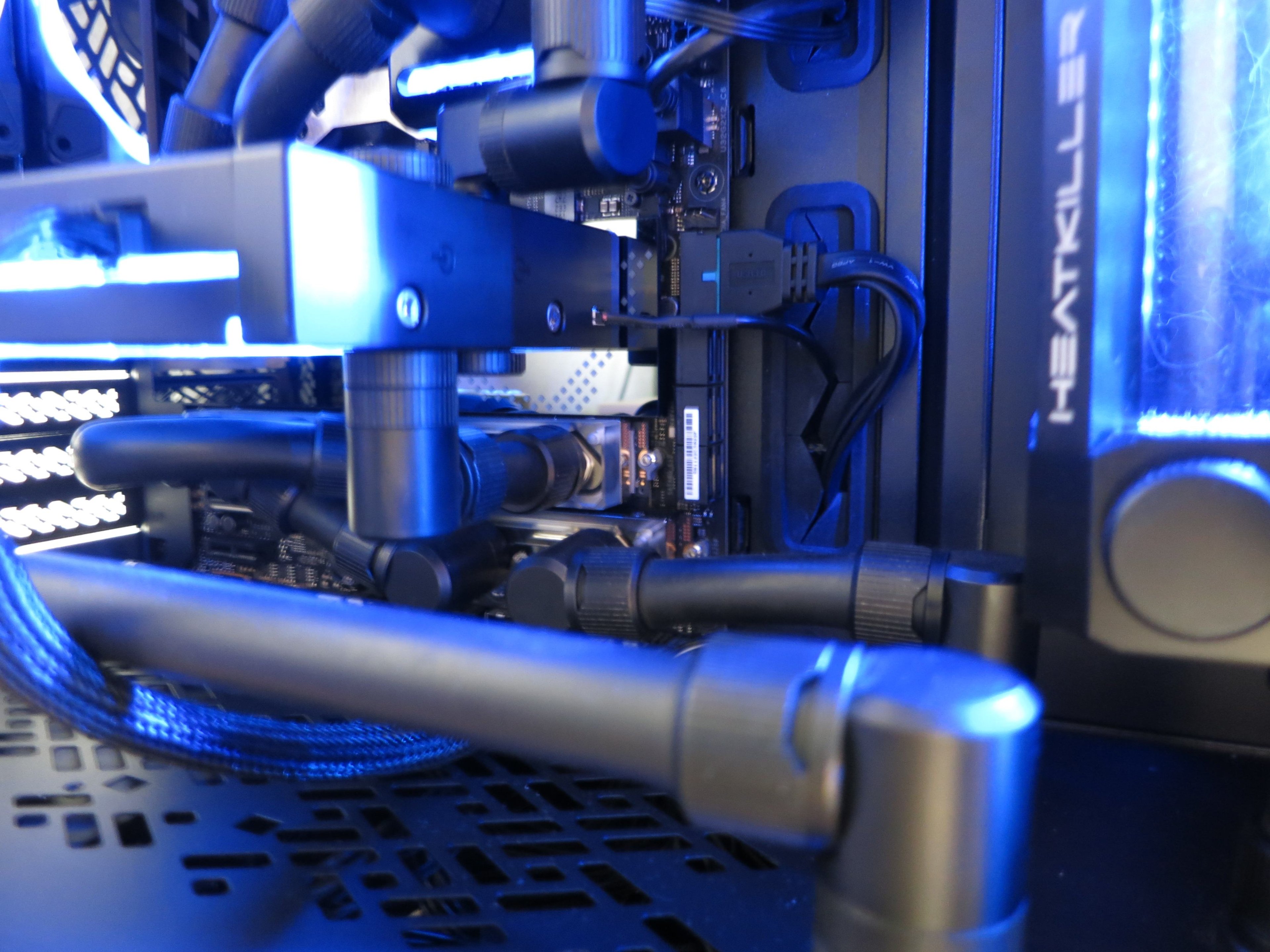

Nach dem Abstimmen komme ich dann jetzt auch dazu die Tabelle ausgefüllt nachzureichen.
Komponente | Beschreibung |
CPU | 5800x3d |
CPU Block | Watercool Heatkiller IV Pro Acetal |
GPU | Powercolor RX6800 Red Dragon |
GPU Block | Bykski RX6800XT Red Dragon |
Mainboard | MSI B550 Gaming Plus |
Mainboard Kühlung | Passiv |
RAM | Kingston FURY Beast 32GB Kit 3200 CL16-18-18 |
RAM Kühlung | Passiv + Kingston FURY Beast DDR4 |
Gehäuse | Phanteks Eclipse P500A + 4x Arctic P14 PWM PST |
Netzteil | Seasonic Focus Plus Gold 850W |
Radiatoren und Lüfter | MO-RA3 420 + 9x Arctic P14 PWM PST schwarz |
AGB(s) | 1x Heatkiller Tube D5 200 extern |
Pumpe(n) | 1x Aqua Computer D5 NEXT |
Schlauch | EPDM 16/10 von Watercool |
Fittinge/Winkel | Barrow 16/10 schwarz Barrow: Verlängerungen, Absperrventil, Verschlussschraube, Winkeladapter |
Sensorik | AC high flow NEXT, AC OCTO + 2x Temperatursensor |
Maximale Abwärme im Betrieb | CPU+GPU ca. 350W |
Weiteres | Kühlflüssigkeit: AC Double Protect Ultra Watercool: PCI-Slot Gehäusedurchführung AC: Eiszapfen HF Schnellverschluss visuelle Überwachung 7" Display + AIDA64 |
Nachtrag:
Die Pumpe läuft dauerhaft auf 35% was etwa 3050 RPM entspricht, was wiederum einem Durchfluss von 74,80 LPH entspricht.
Maximal sind bei mir möglich: 4825 RPM = 139,70 LPH
Die Lüfter am MO-RA laufen gesteuert über die Wassertemperatur, welche aktuell bei 26°C liegt und selbst in diesem Sommer nicht über 32°C gekommen ist.
In der aquasuite habe ich sie auf Automatisch: 0-100% @25,0-45,0°C eingestellt.
~25°C entspricht einer Lüfterdrehzahl von ca. 410 RPM, max. sind hier 1600 RPM möglich.
Am AC OCTO habe ich nur die 3 Lüfter in Front und den einen im Heck angeschlossen.
Diese vier Lüfter laufen konstant mit 15% @ ~320 RPM.
Die RGB-Steuerung übernimmt ebenfalls der OCTO, ein farbwerk360 liegt zur Not aber auch noch hier bereit.
Anhänge
Zuletzt bearbeitet:
Sinusspass
Commander
- Registriert
- Sep. 2018
- Beiträge
- 2.285
Ok, ich auch mal.
Ja, ich hab bei den Anschlüssen so viele verschiedene, weil ich einfach alles an Schlauchanschlüssen benutzen musste, was ich da hatte. Irgendwie sind die doch sehr knapp geworden. Gut, bei Radis und Lüftern hab ich es ähnlich gehalten, obwohl noch 2 Moras rumstehen, zusammen mit 7 A12x25 und 8 A20.
Da fällt mir gerade auf, dass ich tatsächlich keine Watercool-Teile im Betrieb habe.
Ach ja, der nächste Umbau wird auch nicht ewig auf sich warten lassen. Pläne sind schon gemacht, nur fehlt es mir gerade an Zeit und Bereitschaft, wieder Geld auszugeben, was leider etwas knapp ist.
Komponente | Beschreibung |
CPU | 5800x3d |
CPU Block | Aquacomputer Kryos Next 3000/5000 Full Nickel |
GPU | Asus Strix 4090 |
GPU Block | Granzon RTX 4090 Strix/TUF |
Mainboard | MSI X570S Unify-X Max |
Mainboard Kühlung | Passiv, aktiver Luftstrom durch Lüfter |
RAM | G.Skill Trident Z 32Gb 3800 14-14-14-28 |
RAM Kühlung | Icemancooler Dual Channel Full Nickel |
Gehäuse | Fractal Design Define R5 + 2 Noctua A14 Pwm |
Netzteil | Bequiet DPP12 1500W |
Radiatoren und Lüfter | 1x Mora 3 420 4x ALC Supernova 1260 7x HwLabs GTS560 2x ALC ST30 560 16x Arctic P14s 31x Noiseblocker Eloop B14-1 30x Noiseblocker Eloop B14-2 |
AGB(s) | 3x Aquacomputer Aqualis 880 |
Pumpe(n) | 3x Aquacomputer D5 Pwm (1x Aquacomputer Ultitop Black Mirror, 1x ALC Eisdecke Messing Dualtop) 2x DDC 3.2 Pwm (AlC Eisdecke Messing Dualtop) 2x DDC 4.2 Pwm (ALC Eisdecke Dualtop) |
Schlauch | Tygon Norprene 16/10 EK ZMT 16/10 |
Fittinge/Winkel | Barrow 16/10 schwarz Barrow 16/10 silbern ALC Eiszapfen 16/10 schwarz ALC Tüllen 10mm silbern ALC Tüllen 10mm schwarz ALC Tüllen 13mm schwarz AT Tüllen 12mm silbern Barrow: Verlängerungen, Verschlussschraube, Winkeladapter ALC: Kugelhähne, Winkeladapter |
Sensorik | AC Aquaero 6 Pro AC Aquaero 6 LT AC Octo AC HFN AC HF2 2x AC HF 8x Tempsensor Inline |
Maximale Abwärme im Betrieb | CPU+GPU ca. 700W Gesamt ca. 850W |
Weiteres | Kühlflüssigkeit: destilliertes Wasser selbstgebautes Pumpenkästchen, Radiatorhalterungen und Montageplatten Überwachung: HwInfo, Alarm ab 50°C Wassertemperatur und < 50l/h Durchfluss |
Da fällt mir gerade auf, dass ich tatsächlich keine Watercool-Teile im Betrieb habe.
Ach ja, der nächste Umbau wird auch nicht ewig auf sich warten lassen. Pläne sind schon gemacht, nur fehlt es mir gerade an Zeit und Bereitschaft, wieder Geld auszugeben, was leider etwas knapp ist.
Midnight Sun
Commander
- Registriert
- Feb. 2014
- Beiträge
- 2.788
Kleiner Nachtrag:Midnight Sun schrieb:
Komponente Beschreibung Sensorik AC high flow NEXT, AC OCTO + 2x Temperatursensor Weiteres Kühlflüssigkeit: AC Double Protect Ultra
Watercool: PCI-Slot Gehäusedurchführung
AC: Eiszapfen HF Schnellverschluss

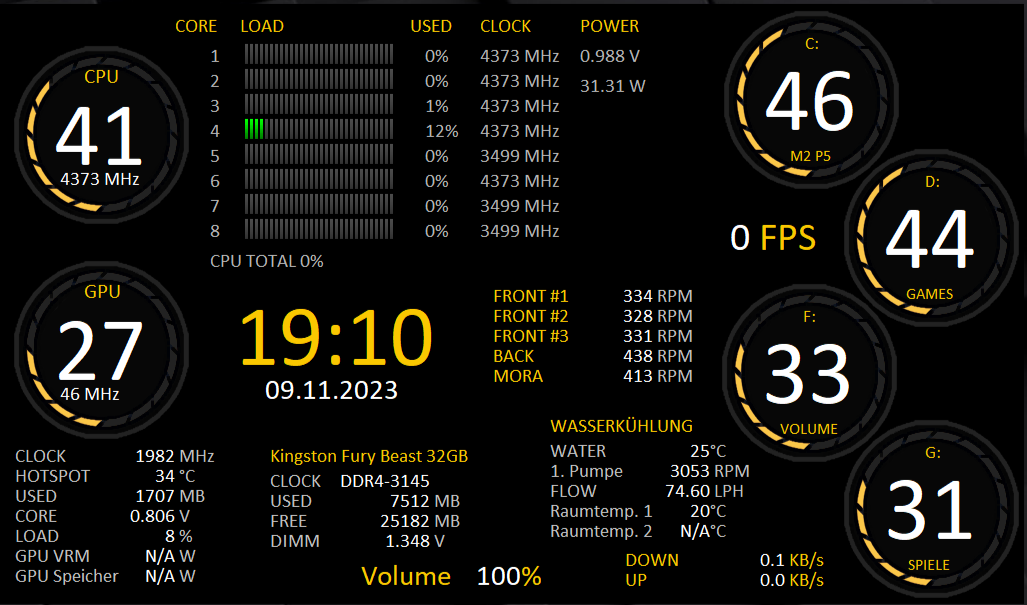

visuelle Überwachung 7" Display + AIDA64
Die Pumpe läuft dauerhaft auf 35% was etwa 3050 RPM entspricht, was wiederum einem Durchfluss von 74,80 LPH entspricht.
Maximal sind bei mir möglich: 4825 RPM = 139,70 LPH
Die Lüfter am MO-RA laufen gesteuert über die Wassertemperatur, welche aktuell bei 26°C liegt und selbst in diesem Sommer nicht über 32°C gekommen ist.
In der aquasuite habe ich sie auf Automatisch: 0-100% @25,0-45,0°C eingestellt.
~25°C entspricht einer Lüfterdrehzahl von ca. 410 RPM, max. sind hier 1600 RPM möglich.
Am AC OCTO habe ich nur die 3 Lüfter in Front und den einen im Heck angeschlossen.
Diese vier Lüfter laufen konstant mit 15% @ ~320 RPM.
Die RGB-Steuerung übernimmt ebenfalls der OCTO, ein farbwerk360 liegt zur Not aber auch noch hier bereit.
AnyQ-Dernick
Newbie
- Registriert
- Nov. 2022
- Beiträge
- 6
Teuer ist es definitiv...minimii schrieb:Das Helios.
Wollte ich auch mal antesten, ist mir aber zu teuer
Optisch wird es natürlich auch nicht jedem gefallen (Geschmäcker sind ja bekanntlich verschieden, was auch gut so ist ).
Aber wenn es einem gefällt, könnte ich es guten Gewissens empfehlen
Zuletzt bearbeitet:
harryhirsch1976
Ensign
- Registriert
- Aug. 2020
- Beiträge
- 192
Bei mir fing alles vor 2 Jahren mit dem Umstieg von einer nervigen AIO CPU Wasserkühlung auf eine Custom Wasserkühlung (CPU und GPU mit internen Radiatoren) an und bis heute hat sich immer wieder was geändert. Zuletzt habe ich den RAM mit unter Wasser genommen.
Eventuell kommt noch ein DDC Messing Dualtop (extern) und ein normaler DDC Messing Top (intern) ins System. Das wäre es dann auch schon.
Denn sonst bin ich mehr als zufrieden und aktuell schaut es so aus:
Eventuell kommt noch ein DDC Messing Dualtop (extern) und ein normaler DDC Messing Top (intern) ins System. Das wäre es dann auch schon.
Denn sonst bin ich mehr als zufrieden und aktuell schaut es so aus:
Komponente | Beschreibung |
CPU | 7950X3D |
CPU Block | Watercool Heatkiller IV Pro |
GPU | Nvidia 4090 FE |
GPU Block | Watercool Heatkiller V Pro |
Mainboard | Asus Rog Crosshair x670E Hero |
Mainboard Kühlung | Passiv |
RAM | 4 x 16GB GSkill Trident Z5 6000@CL30 |
RAM Kühlung | PBykski B-Ram-X-V4 |
M.2 NVMe`s | 4 Stück |
M.2 NVMe`s Kühlung | alle 4 unter Wasser mit dem Bykski B-NVMe-SL M.2 Kühler |
Gehäuse | Fractal Meshify 2 |
Netzteil | bequit! Straight Power 11 Platinum 1200 W |
Radiatoren und Lüfter | 2 x Mo-Ra 420 mit 8 x Noctua NF-A20 (extern), 1 x 360 mm X-Flow NexXxoS ST30 Full Copper + 3 x 120 mm Lightwings Lüfter von bequit! (intern) |
AGB(s) | 1 x Heatkiller Tube 150 intern |
Pumpe(n) | 1 x DDC 4.2 PWM intern, 2 x DDC 4.2 PWM extern am Mo-Ra |
Schlauch | EPDM 16/10 von Watercool |
Fittinge/Winkel | EKWB Torque |
Sensorik | Aquacomputer Octo, Highflow Next und für die RGB Aquacomputer Farbwerk 360 |
Maximale Abwärme im Betrieb | CPU+GPU ca. 450 - 500 W |
Weiteres | 1 x Watercool Slotblende, 1 x Ikea Malm Rollcontainer für die Mo-Ra`s |
xneo70
Lt. Commander
- Registriert
- Sep. 2021
- Beiträge
- 1.334
@harryhirsch1976 da hätte ich ein paar Fragen: Was für ein Flow hast du denn, wenn alle pumpen auf 100% laufen? Und was für ein Flow hälst du denn an? Du hast ungefähr die gleichen Radis wie ich, aber DDC pumpen. Sind die im Flow besser als D5 Pumpen?
PBykski B-Ram-X-V4: Sind die von AliExpress? Und wie werden die Installiert?
B-NVMe-SL M.2 Kühler: genau gleiche Frage wie davor, Aliexpress, und installiert?
Gibt's n foto von dein System? Würde mich interessieren. Danke
PBykski B-Ram-X-V4: Sind die von AliExpress? Und wie werden die Installiert?
B-NVMe-SL M.2 Kühler: genau gleiche Frage wie davor, Aliexpress, und installiert?
Gibt's n foto von dein System? Würde mich interessieren. Danke
fowLakatah
Lieutenant
- Registriert
- Apr. 2015
- Beiträge
- 810
@Sinusspass Mich würden ja sehr Bilder von deinem System interessieren. Hast du da ein paar schöne?
harryhirsch1976
Ensign
- Registriert
- Aug. 2020
- Beiträge
- 192
@xneo70 , wenn alle 3 Pumpen auf 100 % laufen hatte ich jetzt gerade bei 20 Grad Wassertemperatur 256 l/h.
Ich lasse die interne Pumpe eigentlich immer nur mit ca. 2200 rpm und die beiden externen Pumpen mit knapp 2500 rpm laufen. So höre ich diese nicht und habe einen Durchfluss von knapp 116 l/h.
Alte Heatspreader vom Ram demontieren. Wärmeleitpads beidseitig drauflegen. Die Bykski Heatspreader werden dann einfach nur mit 3 kleinen Schrauben festgeschraubt. Dann in den PC stecken, Wärmeleitpaste oder Pad auf die Oberseite der Heatspreader drauf und dann dem Block wieder verschrauben. Bei 2 Ram Riegeln mit 4 Schrauben und bei 4 Ram Riegeln eben mit 8 Schrauben.
Es ist wirklich kein Hexenwerk, habe es auch zum 1 mal gemacht.
Die Bykski M.2 Kühler hatte ich mir bei EZ Modding bestellt. Dort gibt es auch Ram-Kühler jedoch gefiel mir der von AliExpress wegen dem schwarz besser.
Der M2 Kühler wird nur mit 4 Schrauben verschraubt.

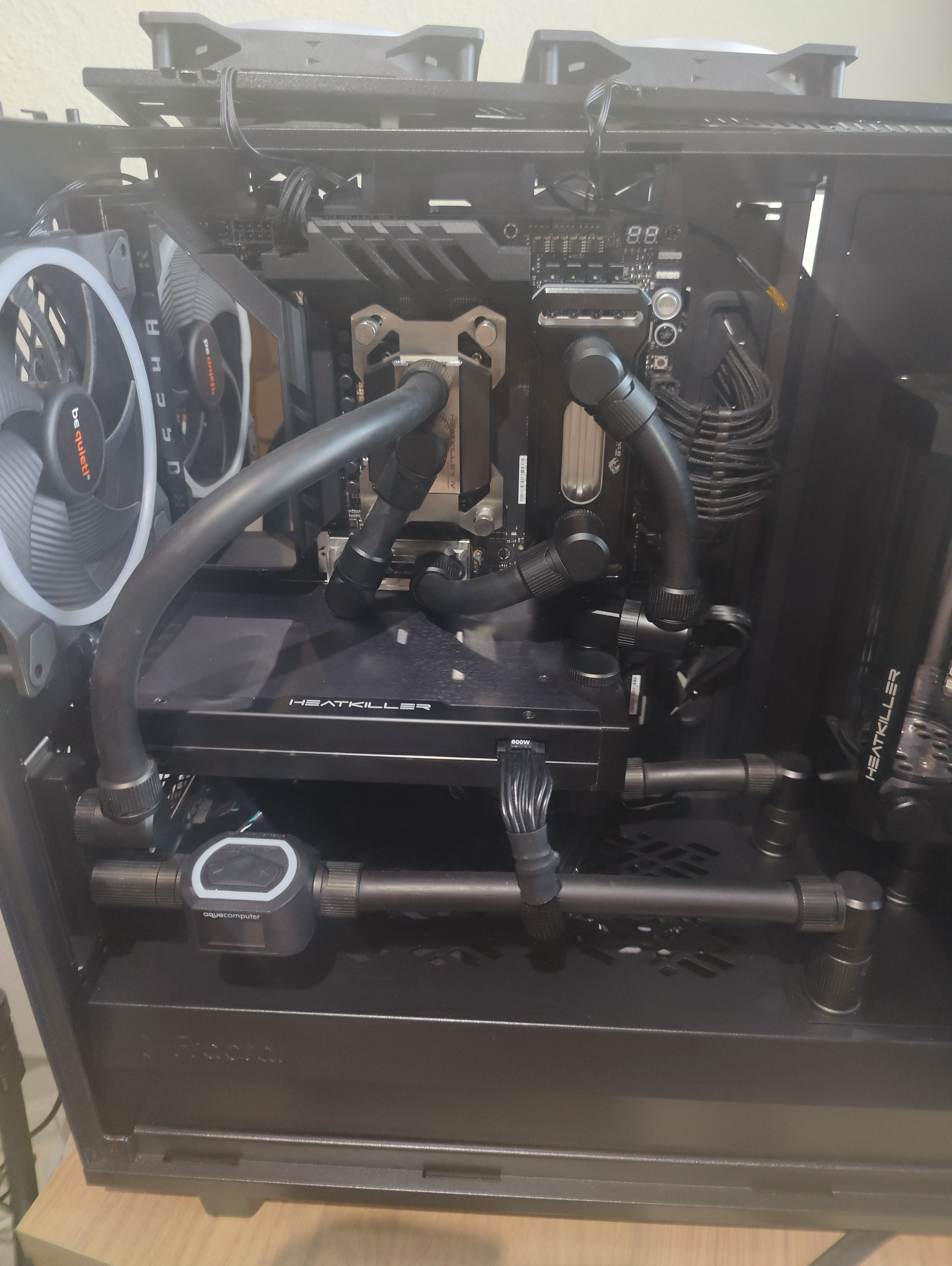

Hier ein paar Fotos
Wenn die dunkel getönte Seitenscheibe drauf ist sieht man die Verschlauchung von den M.2 Blöcken so gut wie nichts mehr.
Ich lasse die interne Pumpe eigentlich immer nur mit ca. 2200 rpm und die beiden externen Pumpen mit knapp 2500 rpm laufen. So höre ich diese nicht und habe einen Durchfluss von knapp 116 l/h.
Ja er ist aus dem Byski Store bei AliExpress. (Black 5V A-RGB)xneo70 schrieb:PBykski B-Ram-X-V4: Sind die von AliExpress? Und wie werden die Installiert?
Alte Heatspreader vom Ram demontieren. Wärmeleitpads beidseitig drauflegen. Die Bykski Heatspreader werden dann einfach nur mit 3 kleinen Schrauben festgeschraubt. Dann in den PC stecken, Wärmeleitpaste oder Pad auf die Oberseite der Heatspreader drauf und dann dem Block wieder verschrauben. Bei 2 Ram Riegeln mit 4 Schrauben und bei 4 Ram Riegeln eben mit 8 Schrauben.
Es ist wirklich kein Hexenwerk, habe es auch zum 1 mal gemacht.
Die Bykski M.2 Kühler hatte ich mir bei EZ Modding bestellt. Dort gibt es auch Ram-Kühler jedoch gefiel mir der von AliExpress wegen dem schwarz besser.
Der M2 Kühler wird nur mit 4 Schrauben verschraubt.
Hier ein paar Fotos
Wenn die dunkel getönte Seitenscheibe drauf ist sieht man die Verschlauchung von den M.2 Blöcken so gut wie nichts mehr.
xneo70
Lt. Commander
- Registriert
- Sep. 2021
- Beiträge
- 1.334
@harryhirsch1976 interessant, und hast du denn bei den Ram und M2 Wärme viel verbesserung?
Sinusspass
Commander
- Registriert
- Sep. 2018
- Beiträge
- 2.285
Besser: https://www.hardwareluxx.de/community/threads/sinusspass´-bastelstube.1309228/page-4fowLakatah schrieb:@Sinusspass Mich würden ja sehr Bilder von deinem System interessieren. Hast du da ein paar schöne?
Ich hab einen ganzen Worklog zu dem Chaos, was mein Hirn ausspuckt.
fowLakatah
Lieutenant
- Registriert
- Apr. 2015
- Beiträge
- 810
- Registriert
- Dez. 2020
- Beiträge
- 5.896
Also mein DDR5 (Gskill Trident Z5) ist auch passiv deutlich unter 45 Grad aktuell.xneo70 schrieb:Ram und M2 Wärme viel verbesserung?
Hatte ne zeit nen a12x25 davor geschnallt aber das war eig unnötig
Ich muss auch noch. Ist ein bisschen Work in progress.
Könnte sich bei der Finalisierung des Aufbaus noch ändern...
Komponente | Beschreibung |
CPU | 7900X, Kerne einzeln mit CU optimiert |
CPU Block | Watercool Heatkiller IV Pro Copper NI |
GPU | Zotac RTX 4090 Trinity OC |
GPU Block | Bykski für 4090 Trinity |
Mainboard | Gigabyte X670 Gaming AX |
Mainboard Kühlung | Passiv |
RAM | G.Skill 32GB DD5-6000 CL30 Kit |
RAM Kühlung | Passiv |
Gehäuse | Fractal Meshify 2 XL + 10 Arctic P12 PWM PST A-RGB + 1 Arctic P14 PWM PST A-RGB Getrennte Teilkreisläufe für CPU und GPU, 2x Watercool Slotdurchführung |
Netzteil | Corsair AX1600i |
Externe Radiatoren und Lüfter | Aktuell: MO-RA3 420 + 8x Noctua NF-A20 (Push/Pull) Geplant: Radiatorturm mit 4x Phobya X400 Xtreme + 16x Noctua NF-A20 (Push/Pull) Turm extern erweitert mit: 2x MO-RA3 420 + 8x Noctua NF-A20 1x ALC Supernova + 4x Noctua NF-A20 |
AGB(s) | Aktuell: Heatkiller Tube D5 150 extern Geplant: 6x Aqualis Eco 880ml (3x je Teilkreislauf) Bei Platzproblemen halt nur 4... 🧐 |
Pumpe(n) | Aktuell: 1x D5 Vario Geplant: 4x EK D5 G3 in 2x Oblitek D5 Dual Aufsatz Messing Evtl auch die Vario oder mehr. |
Schlauch | EPDM 16/10 von Watercool |
Fittinge/Winkel | Barrow 16/10 silber Jede Menge weiteres Barrow Zeug. Einzelne andere Adapter. |
Steuerung + Sensorik | Gehäuse: Aquaero 6 LT 4x Calitemp (CPU in/out, GPU in/out) 2x high flow LT (CPU Teilkreislauf, GPU Teilkreislauf) Farbwerk 360 Radiatorturm: Aquaero 6 Pro Aquaero 6 LT (Aquabus Slave) Octo (Aquabus Slave) 4x Calitemp 2x high flow LT (oder mehr, je nach Aufbau) ggf. weitere Temperatursensoren im Wasser Foliensensoren für Umgebungsluft |
Maximale Abwärme im Betrieb | CPU+GPU ca. 620W |
Weiteres | Kühlflüssigkeit: AC Double Protect Ultra (Geplant, aktuell dest. Wasser) ALC Eiszapfen HF Schnellverschlüsse (4 Paar) |
Könnte sich bei der Finalisierung des Aufbaus noch ändern...
Sinusspass
Commander
- Registriert
- Sep. 2018
- Beiträge
- 2.285
Jetzt fängt der schon mit Plänen an... Ich mach mal selber keine, sonst ist das wieder ne riesige Tabelle.
