Ambilight zum Nachrüsten (60-128 Channels je nach TV)

[RealGsus]

So, dann hier mal wieder ein Lebenszeichen von mir

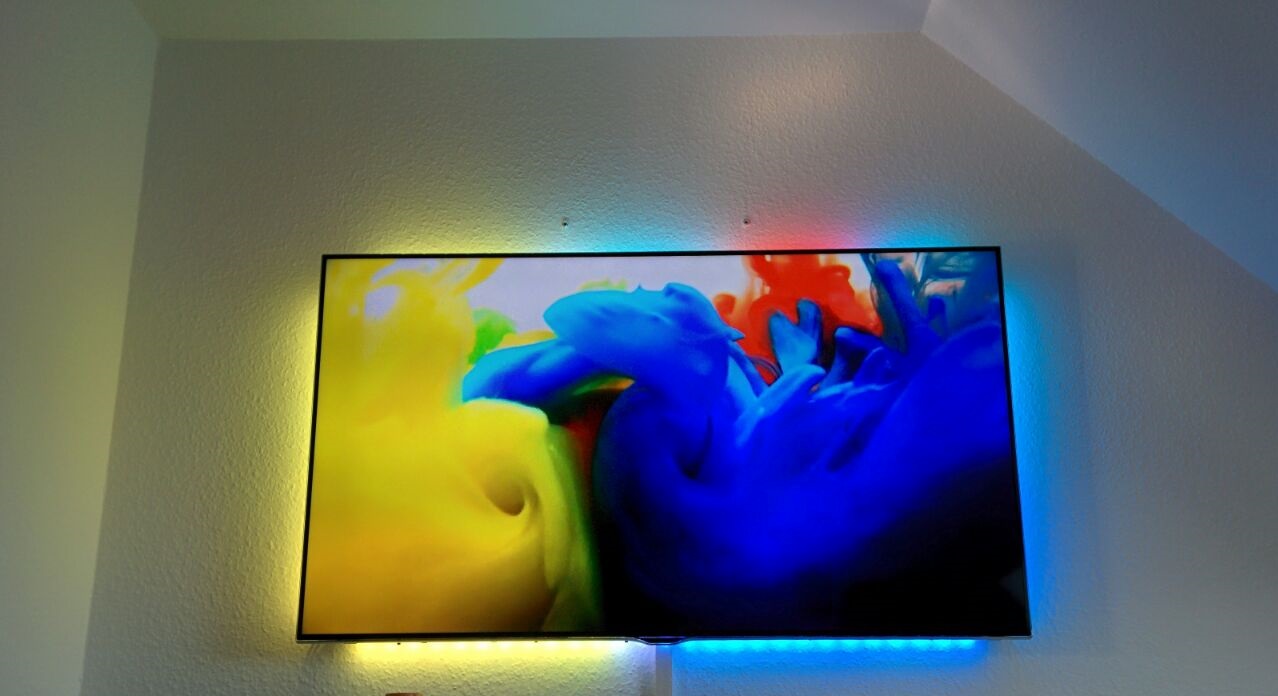

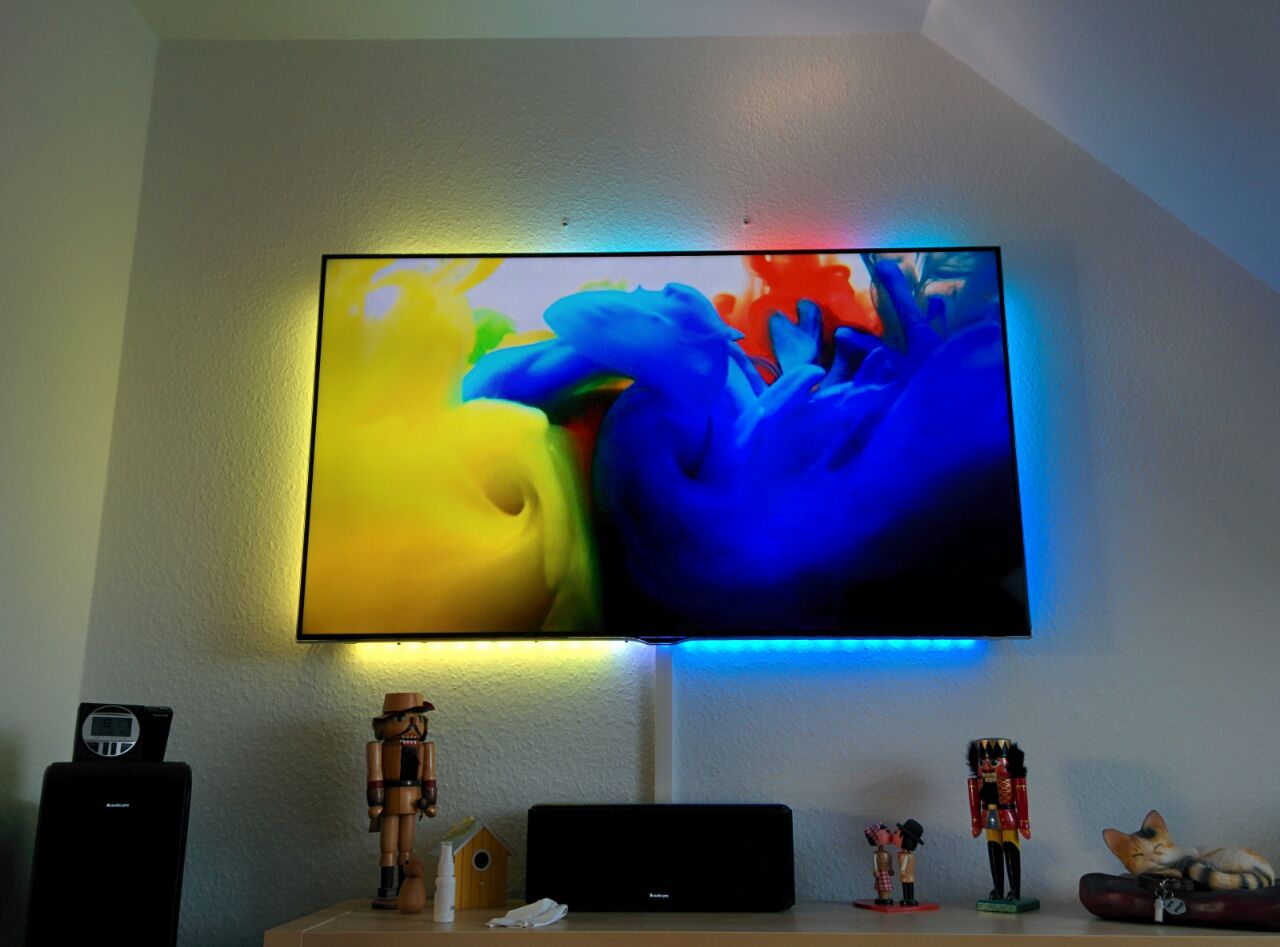

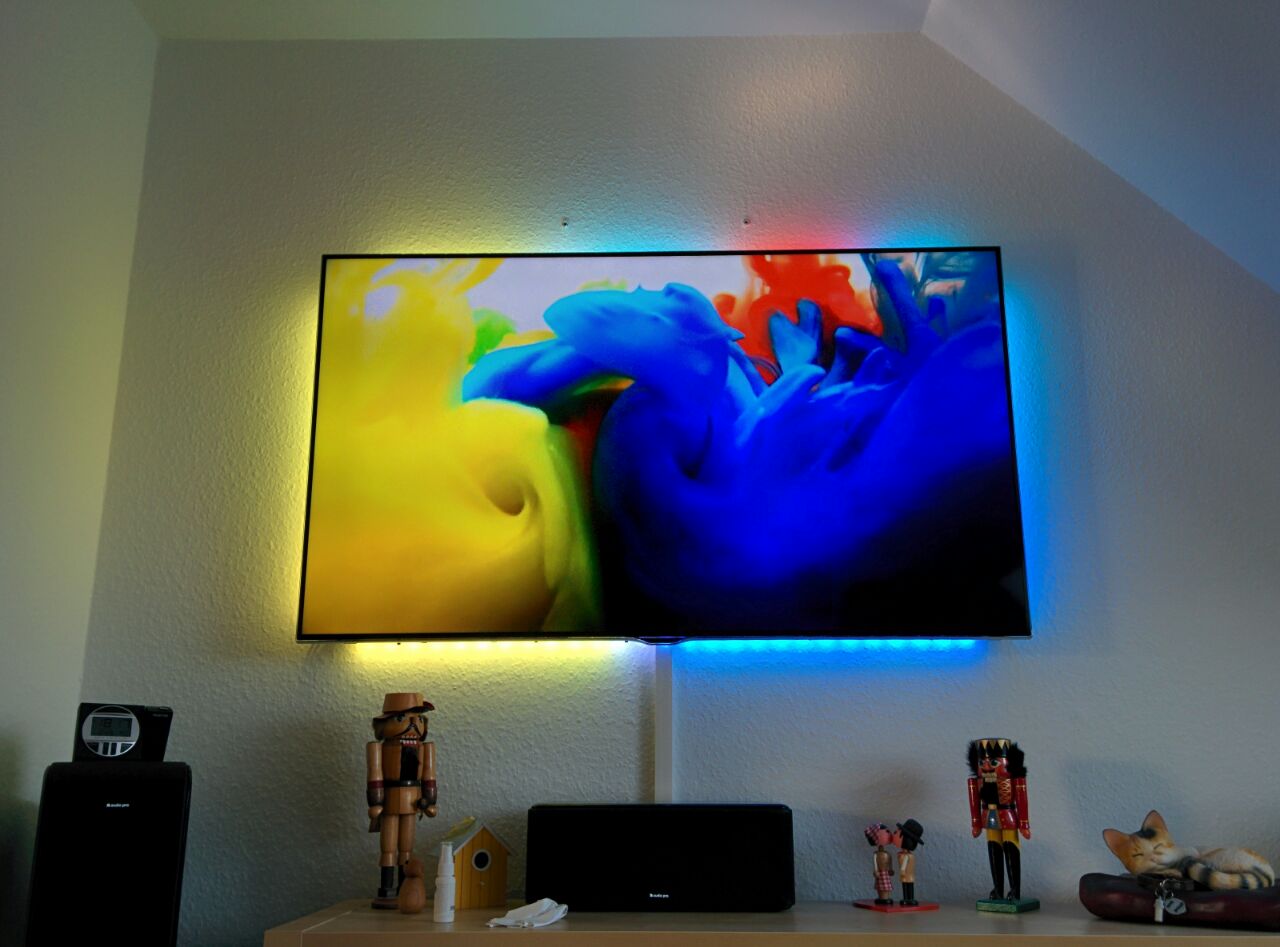

Bin letztes Wochenende endlich dazu gekommen das Light an den Fernseher zu bauen und hab's grad mal bissl zusammenkonfiguriert.



Sieht soweit schon mal ganz gut aus.

Mal noch eine Frage am Rande. Sobald ich Boblight sozusagen beende, also zum Beispiel den HTPC runterfahre, gehen die Stripes wieder in das Red Wave Demoprogramm. Wie kann ich die denn abschalten in diesem Fall ohne jedes Mal den Stecker ziehen zu müssen?

€dit: Ok, hab's gefunden. Mit dem SEDUsetup kann man es umstellen. Passt also erstmal soweit.

Nach dem ersten Film hätte ich noch eine andere Frage. In vielen Szenen, die an sich recht dunkel sind, sind die LEDs ziemlich hell, eher Richtung weiß. Gibt es ne Möglichkeit das noch zu tweaken?



[Krautmaster]

sorry dass ich jetzt erst schreibe. Du setzt Boblight ein? wie ist denn die Konfig?

Ergänzung (17. Mai 2015)

Hi, eine Frage habe ich noch:

Worin besteht der Unterschied zwischen dem angebotenen Sedu-Lights und dem Sedu v3?
Klar, mehr Kanäle, und weitere Zusatzfunktionen.

Aber ab wann lohnt sich der v3? Kann der v3 all das, was der Sedu-lights auch kann?

Vielen Dank schonmal

müsste dir Turi beantworten -> Frage @ Shop stellen.

Ich denke nicht das das für Ambilight irgendwelchen EInfluss hat. Das Sedu 3 ist wie alle Sedus nicht pimär für Ambilight entwickelt worden. Das kann deutlich mehr ansteuern.



[RealGsus]

Ja, ist boblight. Hier mal meine Config:

Spoiler

#[global]
interface    127.0.0.1
port        19333

[device]
name        ambilight
output     /dev/com4
channels    768
type        momo
interval    20000
prefix        5A B0
postfix        A5
rate        500000

[color]
name        red
rgb            FF0000
gamma        1.0
adjust        1.0
blacklevel    0.0

[color]
name        green
rgb            00FF00
gamma        1.0
adjust        1.0
blacklevel    0.0

[color]
name        blue
rgb            0000FF
gamma        1.0
adjust        1.0
blacklevel    0.0

[light]
name        Sub1
color        red     ambilight 1
color        green     ambilight 2
color        blue     ambilight 3
hscan        89 97
vscan        80 100

[light]
name        Sub2
color        red     ambilight 4
color        green     ambilight 5
color        blue     ambilight 6
hscan        87 93
vscan        80 100

[light]
name        Sub3
color        red     ambilight 7
color        green     ambilight 8
color        blue     ambilight 9
hscan        84 89
vscan        80 100

[light]
name        Sub4
color        red     ambilight 10
color        green     ambilight 11
color        blue     ambilight 12
hscan        80 86
vscan        80 100

[light]
name        Sub5
color        red     ambilight 13
color        green     ambilight 14
color        blue     ambilight 15
hscan        76 82
vscan        80 100

[light]
name        Sub6
color        red     ambilight 16
color        green     ambilight 17
color        blue     ambilight 18
hscan        73 78
vscan        80 100

[light]
name        Sub7
color        red     ambilight 19
color        green     ambilight 20
color        blue     ambilight 21
hscan        69 75
vscan        80 100

[light]
name        Sub8
color        red     ambilight 22
color        green     ambilight 23
color        blue     ambilight 24
hscan        65 71
vscan        80 100

[light]
name        Sub9
color        red     ambilight 25
color        green     ambilight 26
color        blue     ambilight 27
hscan        61 67
vscan        80 100

[light]
name        Sub10
color        red     ambilight 28
color        green     ambilight 29
color        blue     ambilight 30
hscan        58 63
vscan        80 100

[light]
name        Sub11
color        red     ambilight 31
color        green     ambilight 32
color        blue     ambilight 33
hscan        54 60
vscan        80 100

[light]
name        Sub12
color        red     ambilight 34
color        green     ambilight 35
color        blue     ambilight 36
hscan        50 56
vscan        80 100

[light]
name        Sub13
color        red     ambilight 37
color        green     ambilight 38
color        blue     ambilight 39
hscan        47 52
vscan        80 100

[light]
name        Sub14
color        red     ambilight 40
color        green     ambilight 41
color        blue     ambilight 42
hscan        43 49
vscan        80 100

[light]
name        Sub15
color        red     ambilight 43
color        green     ambilight 44
color        blue     ambilight 45
hscan        39 45
vscan        80 100

[light]
name        Sub16
color        red     ambilight 46
color        green     ambilight 47
color        blue     ambilight 48
hscan        36 41
vscan        80 100

[light]
name        Sub17
color        red     ambilight 49
color        green     ambilight 50
color        blue     ambilight 51
hscan        32 38
vscan        80 100

[light]
name        Sub18
color        red     ambilight 52
color        green     ambilight 53
color        blue     ambilight 54
hscan        28 34
vscan        80 100

[light]
name        Sub19
color        red     ambilight 55
color        green     ambilight 56
color        blue     ambilight 57
hscan        24 30
vscan        80 100

[light]
name        Sub20
color        red     ambilight 58
color        green     ambilight 59
color        blue     ambilight 60
hscan        21 26
vscan        80 100

[light]
name        Sub21
color        red     ambilight 61
color        green     ambilight 62
color        blue     ambilight 63
hscan        17 23
vscan        80 100

[light]
name        Sub22
color        red     ambilight 64
color        green     ambilight 65
color        blue     ambilight 66
hscan        13 19
vscan        80 100

[light]
name        Sub23
color        red     ambilight 67
color        green     ambilight 68
color        blue     ambilight 69
hscan        10 15
vscan        80 100

[light]
name        Sub24
color        red     ambilight 70
color        green     ambilight 71
color        blue     ambilight 72
hscan        6 12
vscan        80 100

[light]
name        Sub25
color        red     ambilight 73
color        green     ambilight 74
color        blue     ambilight 75
hscan        2 11
vscan        80 100

[light]
name        Sub26
color        red     ambilight 76
color        green     ambilight 77
color        blue     ambilight 78
hscan        0 11
vscan        80 100

[light]
name        Left1
color        red     ambilight 79
color        green     ambilight 80
color        blue     ambilight 81
hscan        0 10
vscan        79 94

[light]
name        Left2
color        red     ambilight 82
color        green     ambilight 83
color        blue     ambilight 84
hscan        0 10
vscan        79 88

[light]
name        Left3
color        red     ambilight 85
color        green     ambilight 86
color        blue     ambilight 87
hscan        0 10
vscan        74 82

[light]
name        Left4
color        red     ambilight 88
color        green     ambilight 89
color        blue     ambilight 90
hscan        0 10
vscan        67 76

[light]
name        Left5
color        red     ambilight 91
color        green     ambilight 92
color        blue     ambilight 93
hscan        0 10
vscan        61 69

[light]
name        Left6
color        red     ambilight 94
color        green     ambilight 95
color        blue     ambilight 96
hscan        0 10
vscan        55 63

[light]
name        Left7
color        red     ambilight 97
color        green     ambilight 98
color        blue     ambilight 99
hscan        0 10
vscan        49 57

[light]
name        Left8
color        red     ambilight 100
color        green     ambilight 101
color        blue     ambilight 102
hscan        0 10
vscan        42 51

[light]
name        Left9
color        red     ambilight 103
color        green     ambilight 104
color        blue     ambilight 105
hscan        0 10
vscan        36 44

[light]
name        Left10
color        red     ambilight 106
color        green     ambilight 107
color        blue     ambilight 108
hscan        0 10
vscan        30 38

[light]
name        Left11
color        red     ambilight 109
color        green     ambilight 110
color        blue     ambilight 111
hscan        0 10
vscan        24 32

[light]
name        Left12
color        red     ambilight 112
color        green     ambilight 113
color        blue     ambilight 114
hscan        0 10
vscan        17 26

[light]
name        Left13
color        red     ambilight 115
color        green     ambilight 116
color        blue     ambilight 117
hscan        0 10
vscan        11 21

[light]
name        Left14
color        red     ambilight 118
color        green     ambilight 119
color        blue     ambilight 120
hscan        0 10
vscan        5 21

[light]
name        Left15
color        red     ambilight 121
color        green     ambilight 122
color        blue     ambilight 123
hscan        0 10
vscan        0 21

[light]
name        Top1
color        red     ambilight 124
color        green     ambilight 125
color        blue     ambilight 126
hscan        2 11
vscan        0 20

[light]
name        Top2
color        red     ambilight 127
color        green     ambilight 128
color        blue     ambilight 129
hscan        6 11
vscan        0 20

[light]
name        Top3
color        red     ambilight 130
color        green     ambilight 131
color        blue     ambilight 132
hscan        9 15
vscan        0 20

[light]
name        Top4
color        red     ambilight 133
color        green     ambilight 134
color        blue     ambilight 135
hscan        13 18
vscan        0 20

[light]
name        Top5
color        red     ambilight 136
color        green     ambilight 137
color        blue     ambilight 138
hscan        16 22
vscan        0 20

[light]
name        Top6
color        red     ambilight 139
color        green     ambilight 140
color        blue     ambilight 141
hscan        20 26
vscan        0 20

[light]
name        Top7
color        red     ambilight 142
color        green     ambilight 143
color        blue     ambilight 144
hscan        24 29
vscan        0 20

[light]
name        Top8
color        red     ambilight 145
color        green     ambilight 146
color        blue     ambilight 147
hscan        27 33
vscan        0 20

[light]
name        Top9
color        red     ambilight 148
color        green     ambilight 149
color        blue     ambilight 150
hscan        31 36
vscan        0 20

[light]
name        Top10
color        red     ambilight 151
color        green     ambilight 152
color        blue     ambilight 153
hscan        34 40
vscan        0 20

[light]
name        Top11
color        red     ambilight 154
color        green     ambilight 155
color        blue     ambilight 156
hscan        38 43
vscan        0 20

[light]
name        Top12
color        red     ambilight 157
color        green     ambilight 158
color        blue     ambilight 159
hscan        41 47
vscan        0 20

[light]
name        Top13
color        red     ambilight 160
color        green     ambilight 161
color        blue     ambilight 162
hscan        45 51
vscan        0 20

[light]
name        Top14
color        red     ambilight 163
color        green     ambilight 164
color        blue     ambilight 165
hscan        49 54
vscan        0 20

[light]
name        Top15
color        red     ambilight 166
color        green     ambilight 167
color        blue     ambilight 168
hscan        52 58
vscan        0 20

[light]
name        Top16
color        red     ambilight 169
color        green     ambilight 170
color        blue     ambilight 171
hscan        56 61
vscan        0 20

[light]
name        Top17
color        red     ambilight 172
color        green     ambilight 173
color        blue     ambilight 174
hscan        59 65
vscan        0 20

[light]
name        Top18
color        red     ambilight 175
color        green     ambilight 176
color        blue     ambilight 177
hscan        63 68
vscan        0 20

[light]
name        Top19
color        red     ambilight 178
color        green     ambilight 179
color        blue     ambilight 180
hscan        66 72
vscan        0 20

[light]
name        Top20
color        red     ambilight 181
color        green     ambilight 182
color        blue     ambilight 183
hscan        70 76
vscan        0 20

[light]
name        Top21
color        red     ambilight 184
color        green     ambilight 185
color        blue     ambilight 186
hscan        74 79
vscan        0 20

[light]
name        Top22
color        red     ambilight 187
color        green     ambilight 188
color        blue     ambilight 189
hscan        77 83
vscan        0 20

[light]
name        Top23
color        red     ambilight 190
color        green     ambilight 191
color        blue     ambilight 192
hscan        81 86
vscan        0 20

[light]
name        Top24
color        red     ambilight 193
color        green     ambilight 194
color        blue     ambilight 195
hscan        84 90
vscan        0 20

[light]
name        Top25
color        red     ambilight 196
color        green     ambilight 197
color        blue     ambilight 198
hscan        88 93
vscan        0 20

[light]
name        Top26
color        red     ambilight 199
color        green     ambilight 200
color        blue     ambilight 201
hscan        89 97
vscan        0 20

[light]
name        Top27
color        red     ambilight 202
color        green     ambilight 203
color        blue     ambilight 204
hscan        89 100
vscan        0 20

[light]
name        Right1
color        red     ambilight 205
color        green     ambilight 206
color        blue     ambilight 207
hscan        90 100
vscan        4 21

[light]
name        Right2
color        red     ambilight 208
color        green     ambilight 209
color        blue     ambilight 210
hscan        90 100
vscan        10 21

[light]
name        Right3
color        red     ambilight 211
color        green     ambilight 212
color        blue     ambilight 213
hscan        90 100
vscan        16 24

[light]
name        Right4
color        red     ambilight 214
color        green     ambilight 215
color        blue     ambilight 216
hscan        90 100
vscan        22 30

[light]
name        Right5
color        red     ambilight 217
color        green     ambilight 218
color        blue     ambilight 219
hscan        90 100
vscan        28 36

[light]
name        Right6
color        red     ambilight 220
color        green     ambilight 221
color        blue     ambilight 222
hscan        90 100
vscan        34 42

[light]
name        Right7
color        red     ambilight 223
color        green     ambilight 224
color        blue     ambilight 225
hscan        90 100
vscan        40 48

[light]
name        Right8
color        red     ambilight 226
color        green     ambilight 227
color        blue     ambilight 228
hscan        90 100
vscan        46 53

[light]
name        Right9
color        red     ambilight 229
color        green     ambilight 230
color        blue     ambilight 231
hscan        90 100
vscan        51 59

[light]
name        Right10
color        red     ambilight 232
color        green     ambilight 233
color        blue     ambilight 234
hscan        90 100
vscan        57 65

[light]
name        Right11
color        red     ambilight 235
color        green     ambilight 236
color        blue     ambilight 237
hscan        90 100
vscan        63 71

[light]
name        Right12
color        red     ambilight 238
color        green     ambilight 239
color        blue     ambilight 240
hscan        90 100
vscan        69 77

[light]
name        Right13
color        red     ambilight 241
color        green     ambilight 242
color        blue     ambilight 243
hscan        90 100
vscan        75 83

[light]
name        Right14
color        red     ambilight 244
color        green     ambilight 245
color        blue     ambilight 246
hscan        90 100
vscan        79 89

[light]
name        Right15
color        red     ambilight 247
color        green     ambilight 248
color        blue     ambilight 249
hscan        90 100
vscan        79 95

[light]
name        Right16
color        red     ambilight 250
color        green     ambilight 251
color        blue     ambilight 252
hscan        90 100
vscan        79 100

Muss aber gestehen, ich bin noch nicht dazu gekommen mir deinen Post zur Kalibrierung mal anzuschauen. Schaffe ich vielleicht am kommenden langen Wochenende

Grüßle



[mike1234]

Ich habe mir das ganze System auch aufgebaut.
Leider irritiert mich das ganze doch etwas zu sehr beim TV schauen.

Daher würde ich mein Sedu Board inkl netzteil und LEDs für einen 47 Zoll TV hier anbieten.
Das ganze System ist einsatzbereit und muss nur am TV montiert werden.

Wenn jemand Interesse hat einfach melden.

Also, ich habe mich per PN gemeldet und das vor 2 Wochen. Wenn kein Interesse mehr darin besteht, dann modifizier doch bitte deinen Beitrag entsprechend, damit man nicht vergeblich auf Antwort warten muss.
Oder ein Admin ist so freundlich und entfernt diesen und meinen Beitrag, um diesen Thread nicht unnötig zu verlängern.



[BastiB]

Hallo,

im Hinterkopf habe ich dieses Projekt bereits sehr lange. Mit der Neuanschaffung eines LG LG 55EC930V TVs möchte ich nun auch das Ambilight zum Nachrüsten angehen!

Da es sich um einen Curved-TV handelt, wäre es mit geraden Platinen arg starr und vermutlich sieht das abgeworfene Lichtbild auch nicht mehr homogen aus. Meine Frage ist also, ob dies auch mit folgendem WS2801 LED-Flexband zu realisieren ist:
LED-Flexband digital WS2801

Wie lassen sich die Bahnen zu 2x110cm und 2x60cm verbinden (Handwerklicher Kenntnisstand annähernd null)?
Lassen sie sich normal an das Sedu-Board anschließen? Oder benötige ich zusätzliche Artikel?

Die Kaufliste würde bislang wie folgt aussehen:

• LED-Flexband digital WS2801 Zuschnitt schwarz, mit Silikon (2x110cm und 2x60cm, bzw selbst zuschneiden)
• SEDU-Lights-Board V2
• Verbindung von Board zum ersten LED-Band ??
• Verbindungen zwischen den vier LED-Bändern ??
• Tisch-Schaltnetzteil 5V / 6A (ausreichend?)

Alternative:
2x50 RGB-Einzelpixel mit Kabel mit gleichen Unklarheiten über Ansteuerung und Verbindung.

Herzlichen Dank!


EDIT:
Nach weiterer Recherche stellte sich heraus, dass wohl das Kit mit Seduboard den Dienst mit Flexband erledigen sollte. Ist bestellt, bin gespannt.



[gläkua]

Ich hätte mal interessehalber eine kurze Frage!

Wenn ich Enigma2 Receiver + PS4 betreiben will, kann ich das
nur über einen HDMI-Splitter bewerkstelligen oder?

Hat jemand hierfür eine gute Lösung zum bequemen Quellenwechsel?



[hellF!RE]

AW: Ambilight bis 256 Channels für Windows / Linux / DreamBox /VU+ / ET

Wenn der TV nur einen Eingang hat und kein AV-Receiver vorhanden ist ja...



[gläkua]

Okay also irgendwie stehe ich gerade auf dem Schlauch!

Am TV hängt jeweils an einem eigenen HDMI Eingang Receiver, Konsole und Chromecast.
Sollte ich alle Geräte mit Seduboard betreiben wollen kann das Signal am AV-Receiver abgegriffen werden?



[Basch]

Ich hab zwar schon einiges gelesen hier im Thread aber der ist ja so ewig lang.

Wenn ich das richtig sehe braucht man für Sedulights nur die verbindung uber USB,
und nicht mehr wie z.B. mit dem Raspberry PI einen HDMI Splitter, Video Grabber usw.?

Ich verwende als Mediaplayer einen Intel Nuc 2820 mit dem Openelec Image.
Ich schaue die Filme in "24p" und mit "DTSHD Ton", wenn vorhanden.

Kann ich Sedulights nun, nach dem es konfiguriert ist, einfach per Usb an den Nuc anschließen
und die Filme genießen ohne "24p" oder "HD Ton" zu verlieren?

Ist es ausserdem richtig, das auch diese LED Bänder statt der Platinen verwendet werden können?

Danke euch!



[JamesFunk]

Hallo Krautmaster,

ich habe mir ein gebrauchtes Set gekauft. Die Platinen sind V1.3, das Sedu Board hat V3.0.

Insgesamt habe ich 34 Platinen = 102 Kanäle.

Mit Atomwin bleiben 10 Kanäle aus. Mich irritiert das, weil man da 84 Kanäle ansteuern kann. Wenn 18 LEDs aus wären ok, aber warum 10?

Ich habe in einer Beschreibung gelesen, dass man die LEDs zusammen fassen kann:

http://www.sedu-board.de/sedu-ambilight/howto-windows-atmowin/

"Bemerkung: das Programm kann maximal „nur“ 84 LEDs ansprechen. (bei mehr LEDs mit Hilfe des SeduConfig Tools LEDs paarweiße als Kanal zusammenschalten!)"

Kannst du mir bitte sagen, wie das geht?

Ich habe eine sedu3conf116sign.zip geladen.
Wenn ich die darin befindliche sedu3conf.exe starte, kommt ein Fehler:

No Sedu v3 found. Please connect your sedu v3, set the program switch to 1 and try again."

Ich stehe da auf dem Schlauch.

Gibts eine andere Lösung?

Ich schaue später nochmal rein.

Danke und Gruß,
James



[JamesFunk]

Also ich denke, dass ich es hinbekommen habe.

Mit dem Sedu config tool habe ich LEDs/Pixel von 1 auf 2 gestellt und dann save EEPROM.

Dazu muss der Jumper im Board sein.

Danach von USB und Strom getrennt, jumper drauf, Strom und USB wieder dran und mit Atmowin gestartet.

Die Knalzuordnung war etwas knifflig, jetzt gehts aber.

Das Ergebnis ist top. Die LEDs strahlen meine Wand bis zur Decke an.



[elmer]

Ich würde gerne meine Pix-Stripe V2 die ich an meinem HTPC mit Boblight betreibe nun auch mit meiner Dreambox verwenden.

Gibt es eine Möglichkeit das Sedu Board mit dem PC und der Dreambox zu verbinden ohne das man umstecken muss?

Ich dachte an einen Switch oder ein Y Kabel. Es würde auch immer nur ein Gerät ein sein. Wenn ein Switch möglich wäre gibt es vielleicht einen Switch der automatisch umschaltet?



[KenshiHH]

Boblight Server auf die dreambox, Lichter an die Dreambox anschließen und beim HTPC die IP der Dreambox eintragen, funktionieren tut es. Kollege macht es so ohne probleme.



[elmer]

So habe ich es auch laufen, ich will aber nicht immer den PC an haben.



[KenshiHH]

Hö? Musst du doch nicht.
Server läuft auf der dreambox, der HTPC ist nur noch ein Client fürs Ambilight



[elmer]

Das Sedu Board ist doch mit USB am PC angeschlossen, das kann nicht gehen wenn der PC nicht an ist.



[KenshiHH]

Kannst du doch an der Dreambox anschließen



[elmer]

Das war ja mein Plan deshalb wollte ich das Sedu Board mit Y Kabel oder Switch an PC und Dreambox anschließen damit ich Ambilght mit beiden Gerätwn verwenden kann und nicht immer beide ein sein müssen.

Wenn ich das Teil jetzt an diw Dreambox anschliesse muß ich die immer laufen lassen....

Leider kann ich nichts finden was auch zu 100% funktionieren wird. Ich dachte evtl. hat hier im Forum diese Kombination am laufen und kann mir weiter helfen.



[KenshiHH]

Wo ist das problem die Dreambox laufen zu lassen? Frisst um die 10Watt im betrieb, welche man ja wohl für nen wenig Luxus opfern kann.



[elmer]

Stimmt schon, arm wird man nicht wenn die Dream die paar Stunden extra läuft.

Ok verstehe ich das richtig, Sedu Board an Dreambox anschliessen, Boblight auf Dreambox installieren und IP von der Dream in Kodi eingeben.
