Anderer Ram für Ryzen 2400 G / Gigabyte GA-AB350-Gaming 3

[stoffell78]

Guter Speicher ok- wie stehst du zu dazu das er nicht in QVL ist?
Ein neuer Tipp danke würd gern mal schauen was eingestellt ist im Bios nur siehts da schlecht aus.
MIT- erweiterte Speichereinstellung - DRAM Timing auswählbar auf manuell gestell
dann könnt ich die ganzen Werte ändern. Allerdings stehen alle auf auto drück auf plus oder minus gehts bei 1 an. weiss nicht was eingestellt ist. Selbe wenn ich XMP Profil1 aktiviere. Welche müssten da geändert werden also auf 16-18-18?

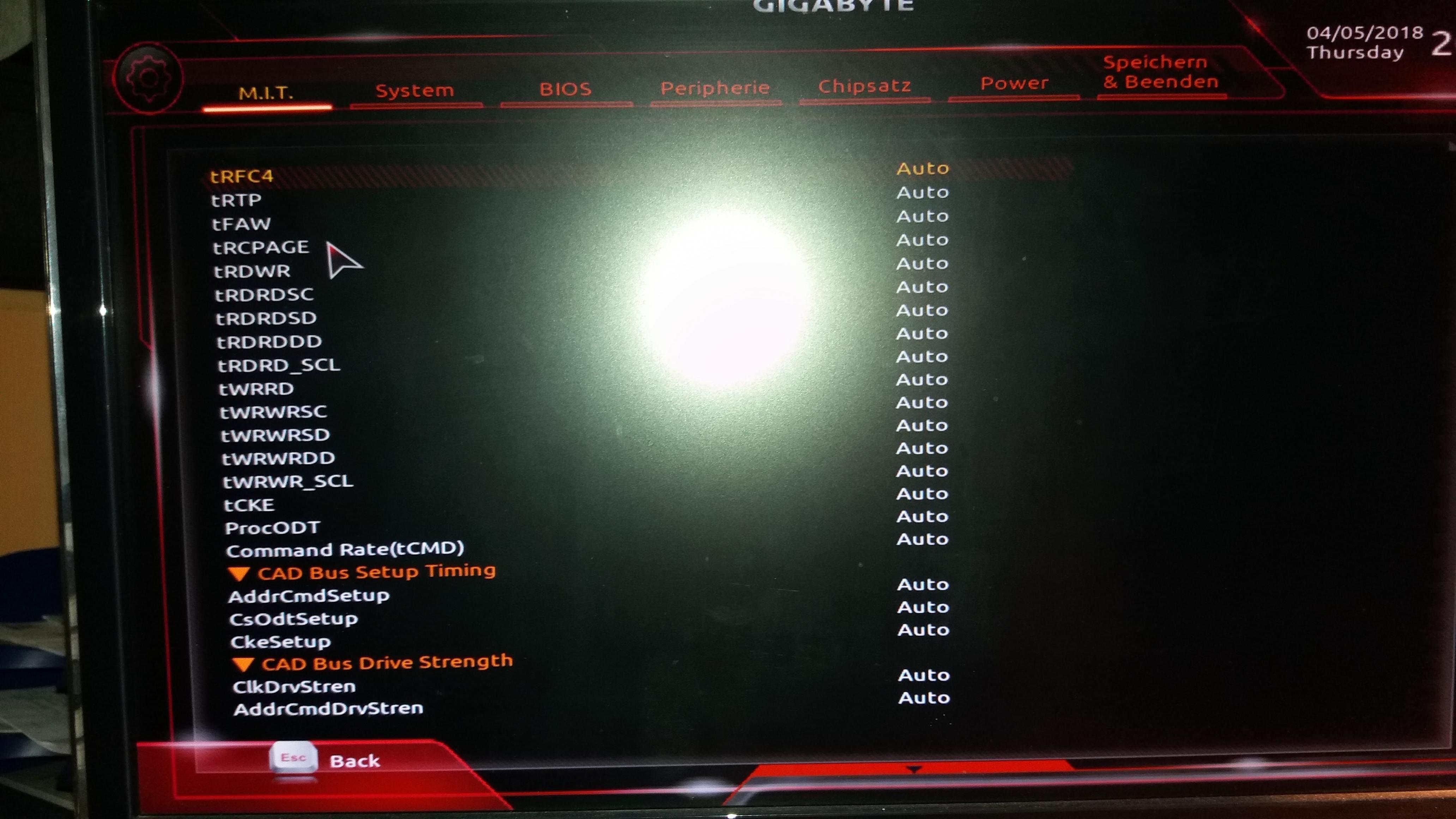

Ich häng mal 3 Bilder mit an. Zum besseren Verständnis.



[root@linux]

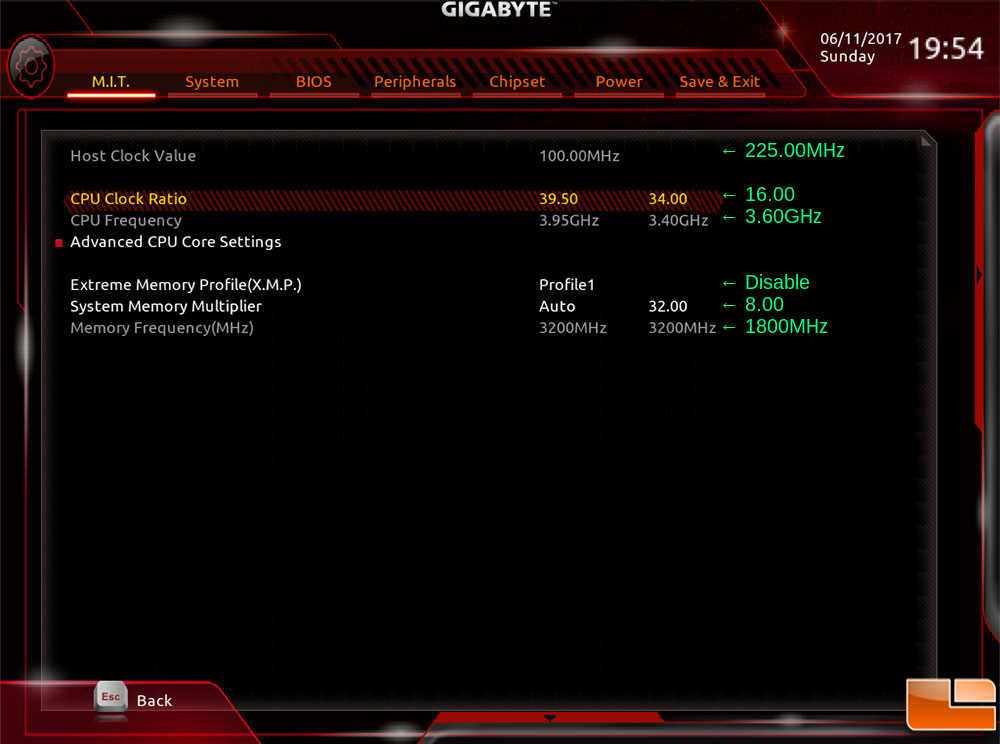

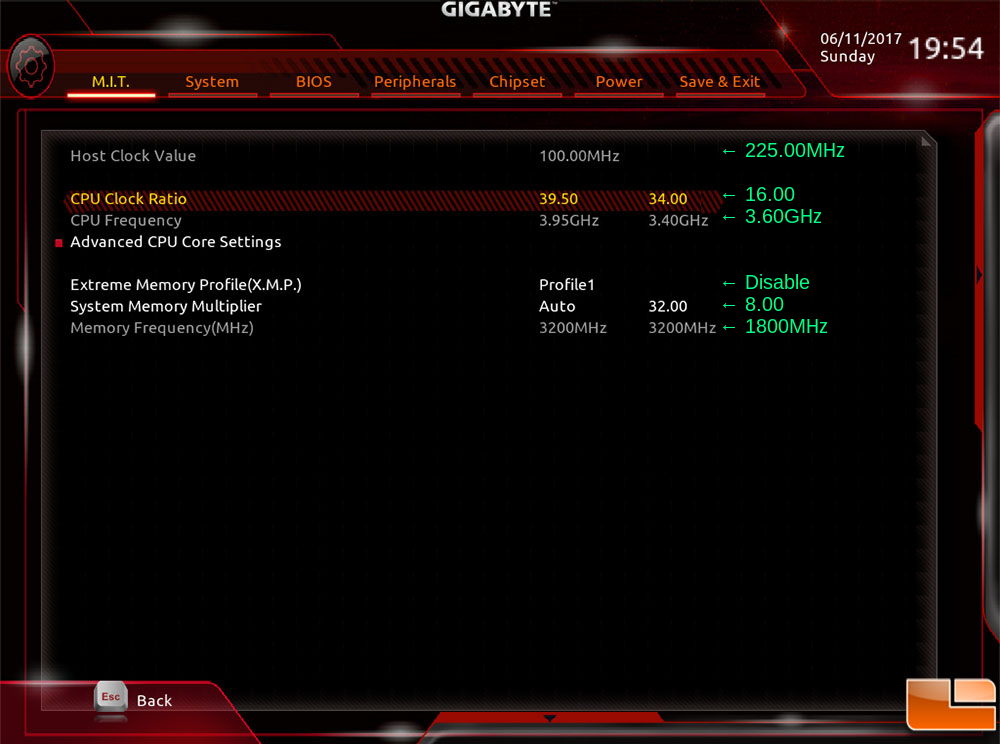

Schritt eins:

BIOS Einstellungen

Prozessor: Advanced Frequency Settings
Core Performance Boost Ratio = Disabel (Aus)
AMD Cool&Quiet function = Disabel (Aus)
Core Performance Boost = Disabel (Aus)
CPU Clock Ratio = 16x
CPU Frequency = 3600MHz
Host Clock Value = 225MHz

Arbeitsspeicher: Advanced Memory Settings
Extreme Memory Profile (X.M.P.) = Disabel (Aus)
System Memory Multiplier = 8x
Memory Frequency (MHz) = 1800MHz (900MHz)
CL = 11
tRCDRD = 10
tRCDWR = 11
tRP = 11
tRAS = 26
Command Rate (tCMD) = 2T



Schritt zwei:
Arbeitsspeicher Timings ausloten wie folgt:
Den "CL" Wert auf einen Wehrt niedriger setzten z.B. von 11 auf 10, BIOS speichern und verlassen der Computer starte neu.
Wenn der Computer die Einstellungen verträgt, gibt es keine Fehlermeldung.
verträgt der Computer die Einstellungen nicht, bleibt der Bildschirm im schlimmsten Fall schwarz. In diesem Fall den Stromstecker ziehen und wieder einschalten, der BIOS setzt alle Einstellungen zurück auf Standard Werte.
Der niedrigste zuletzt funktionierende Wert, ist der Wert den wir suchen.
Dann das gleich mit dem nächsten Timing machen: tRCDRD … tRCDWR … tRP.

Die niedrigsten Werte in dieser Form aufschreiben:
CL = x
tRCDRD = x
tRCDWR = x
tRP = x

und hier posten.
Nachdem die Reaktion des PC auf die Werte feststeht, müssen weitere Anpassungen gemacht werden.
Bitte Feedback geben.



[stoffell78]

@root@linux Also herzlichen dank erstmal das du dir soviel Arbeit machst-respekt
heut morgen stands ja noch etwas anders da-habs nur überflogen vor Arbeit.

Werd mich heut und morgen mal dran setzten und es durchprobieren, meld mich auf jeden Fall mit Ergebnissen.

Ergänzung (6. April 2018)

Gehts schon los Fotos ohne Blitz sehr unscharf
Core Performance Boost Ratio nicht wählbar bzw nicht vorhanden
Host Clock Value nicht wählbar

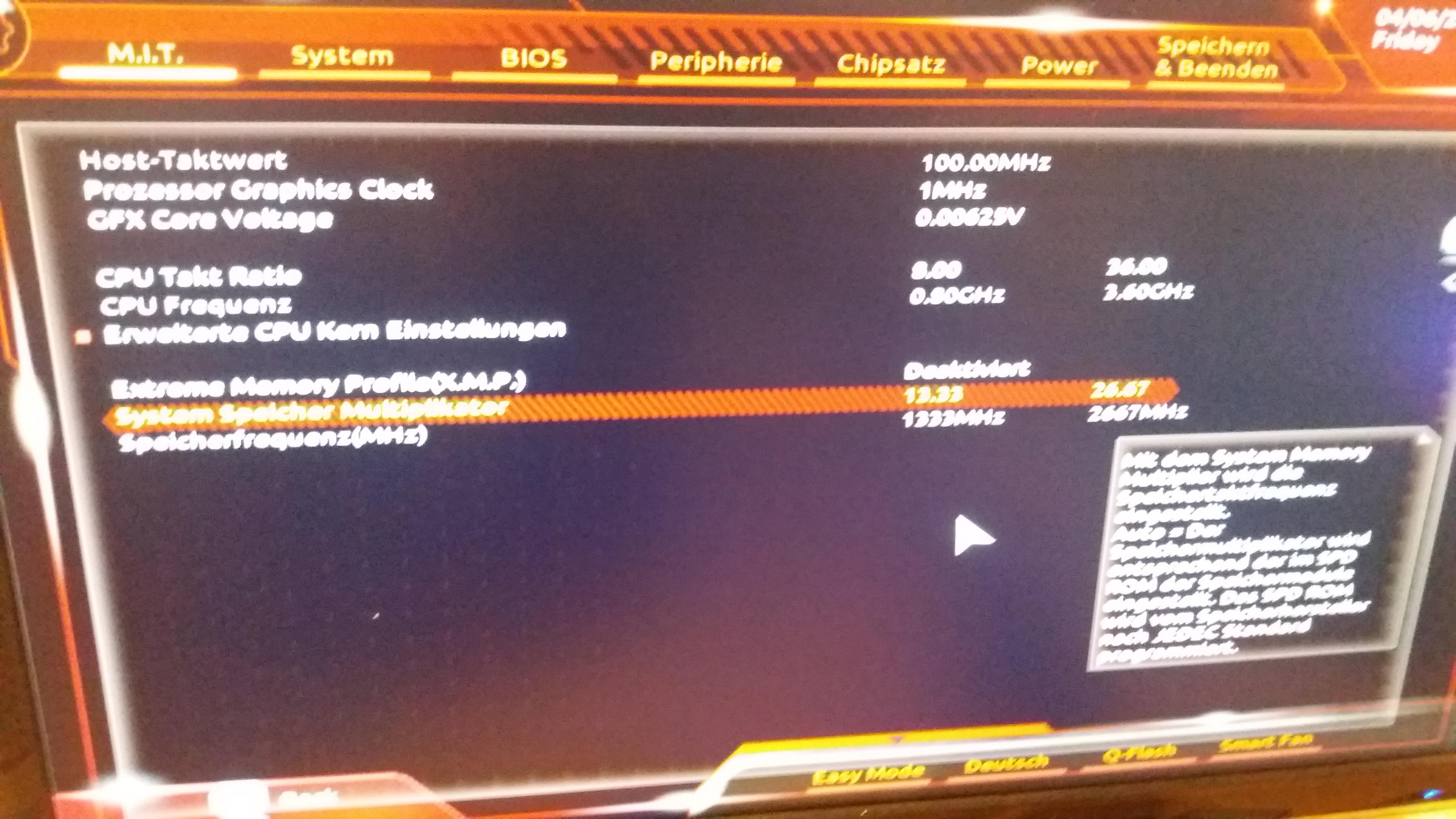

System Memory Multiplier = 8x beginnt mit 13.33

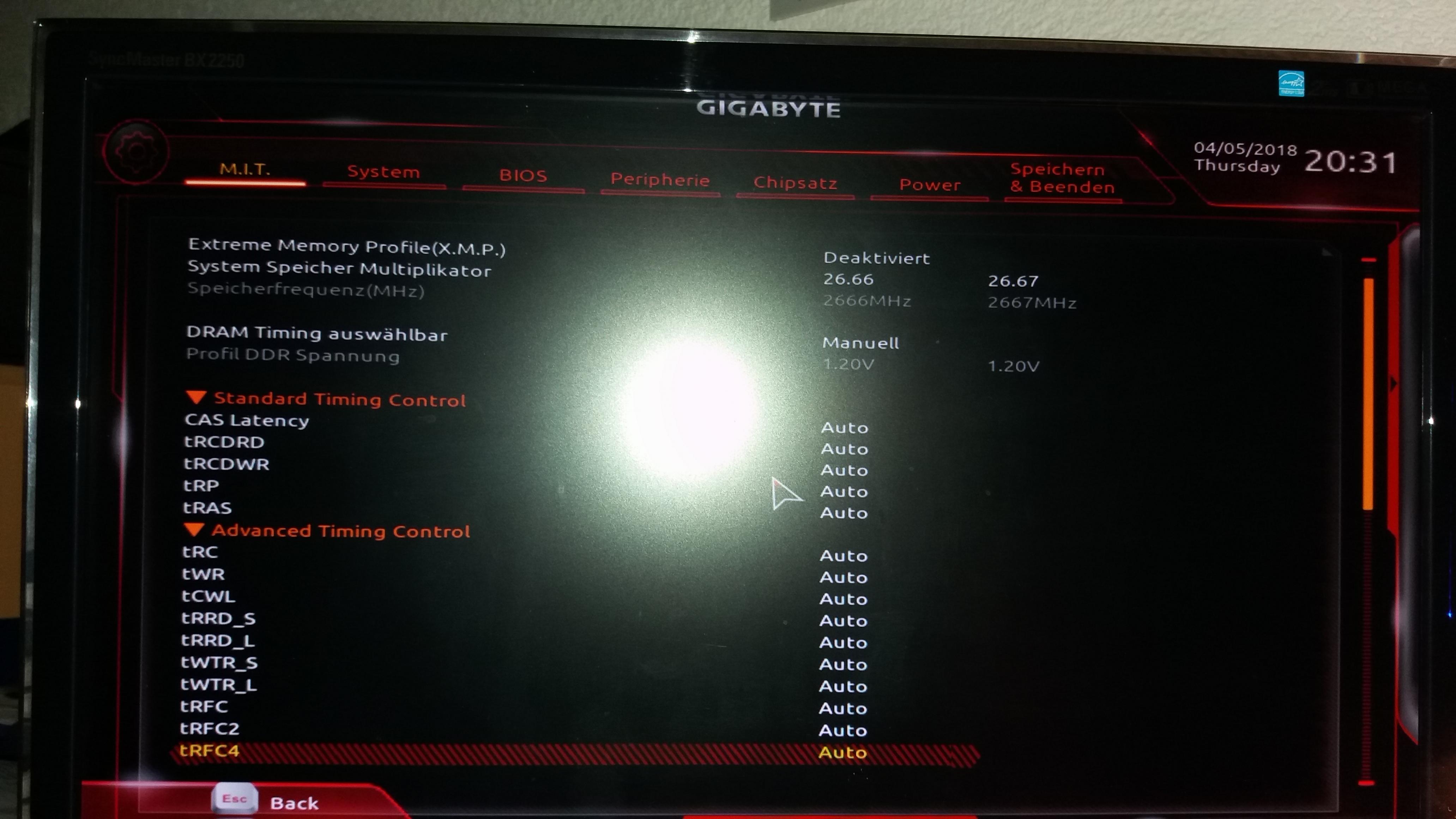

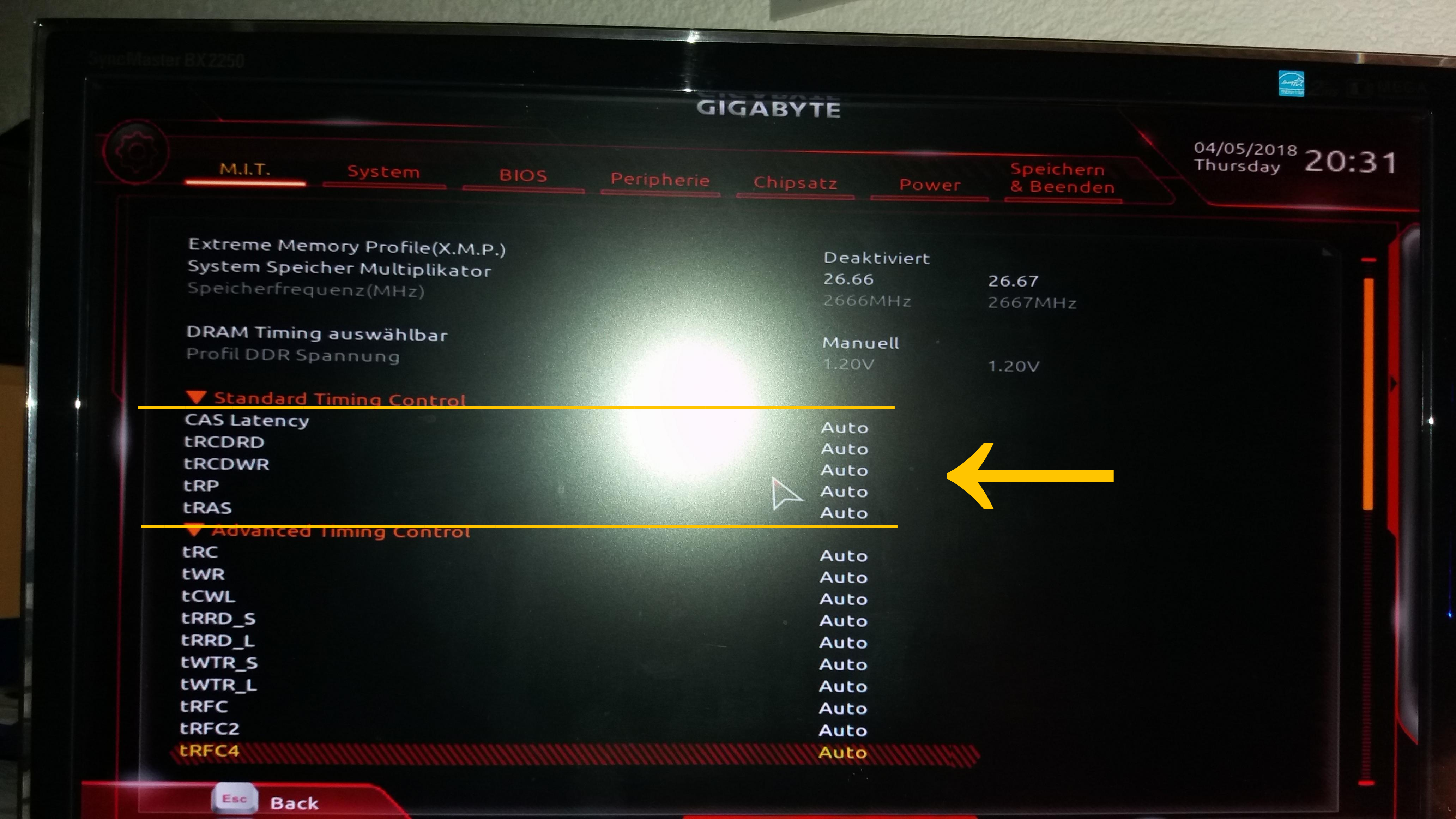

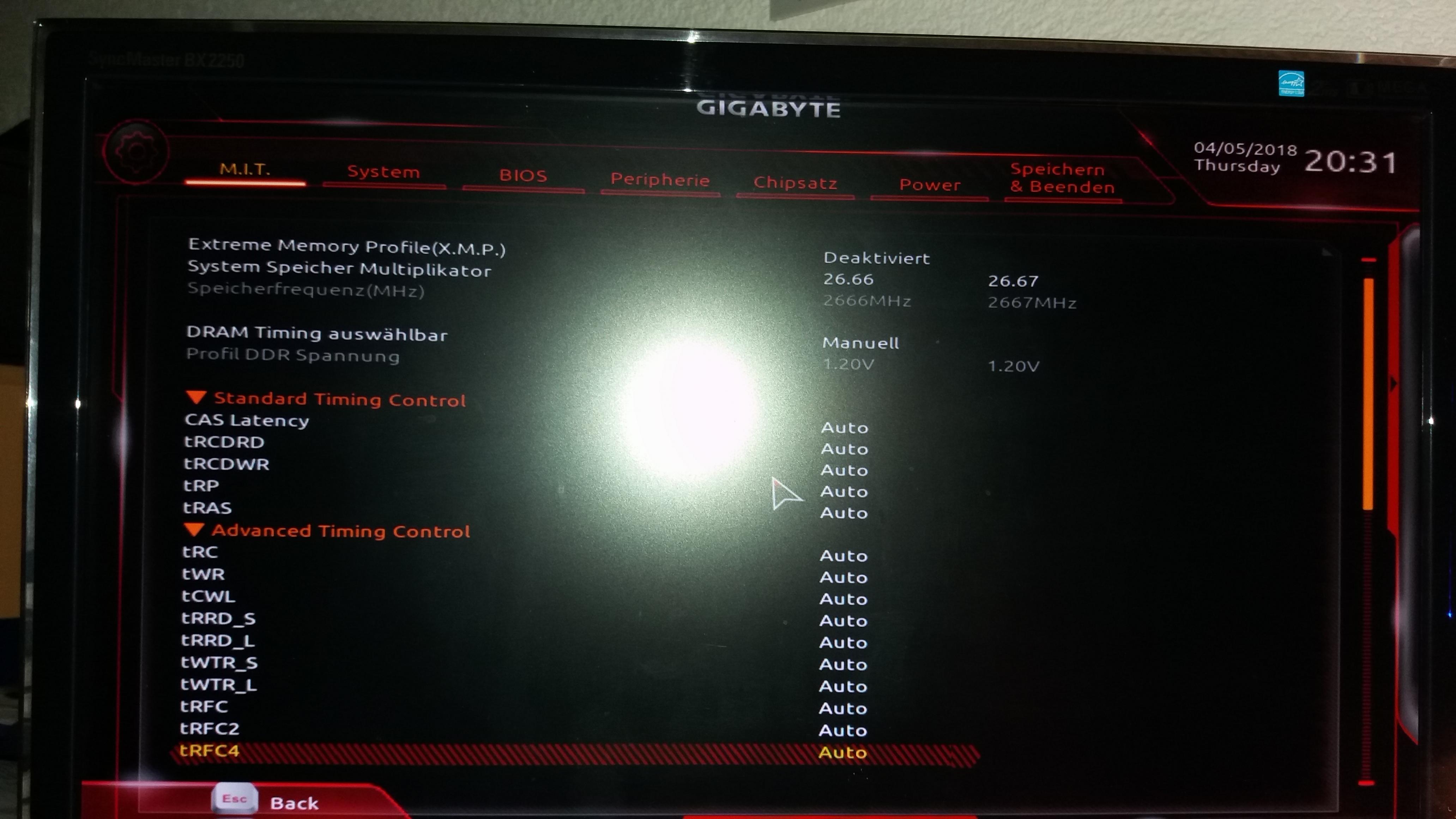

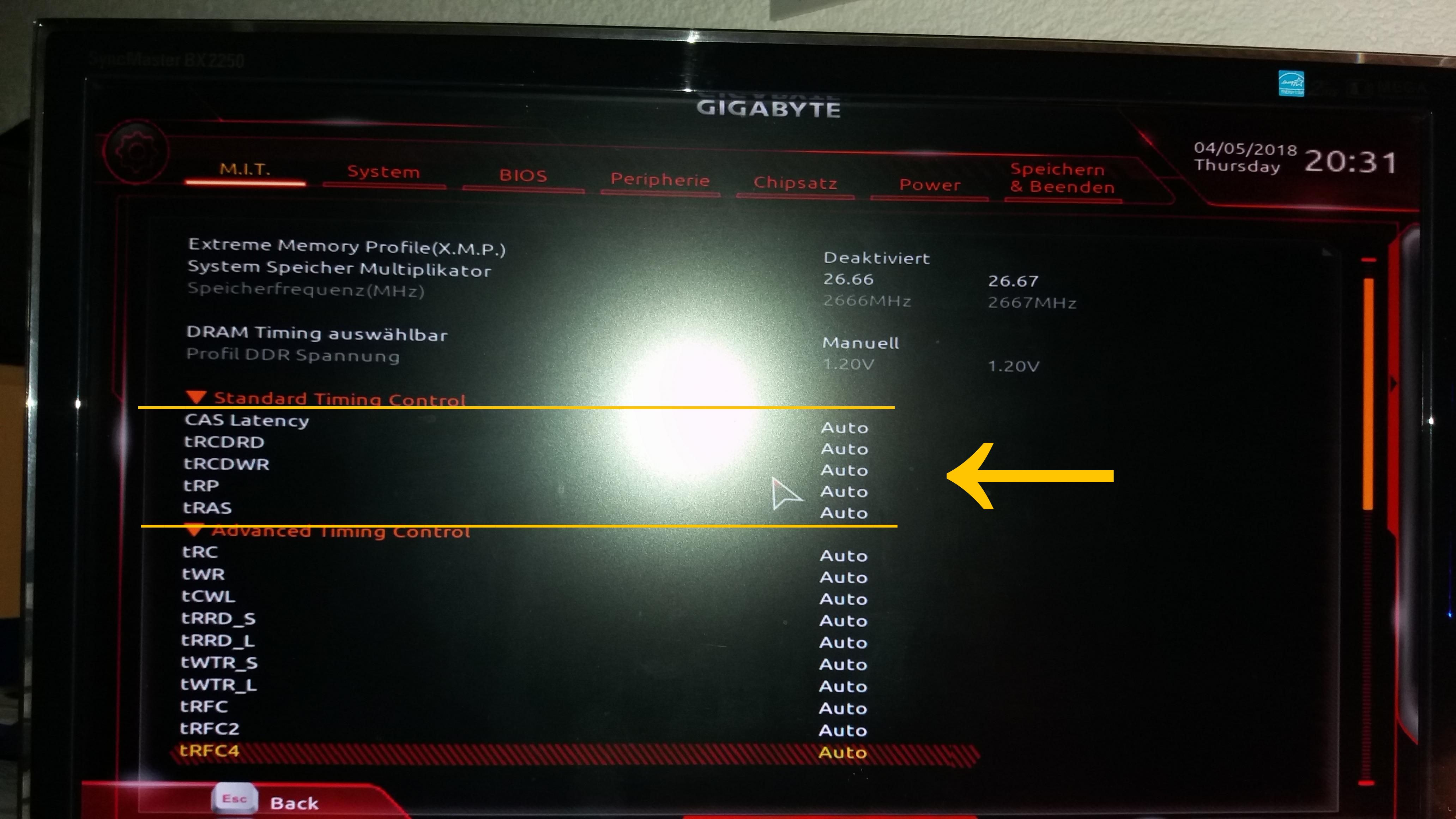

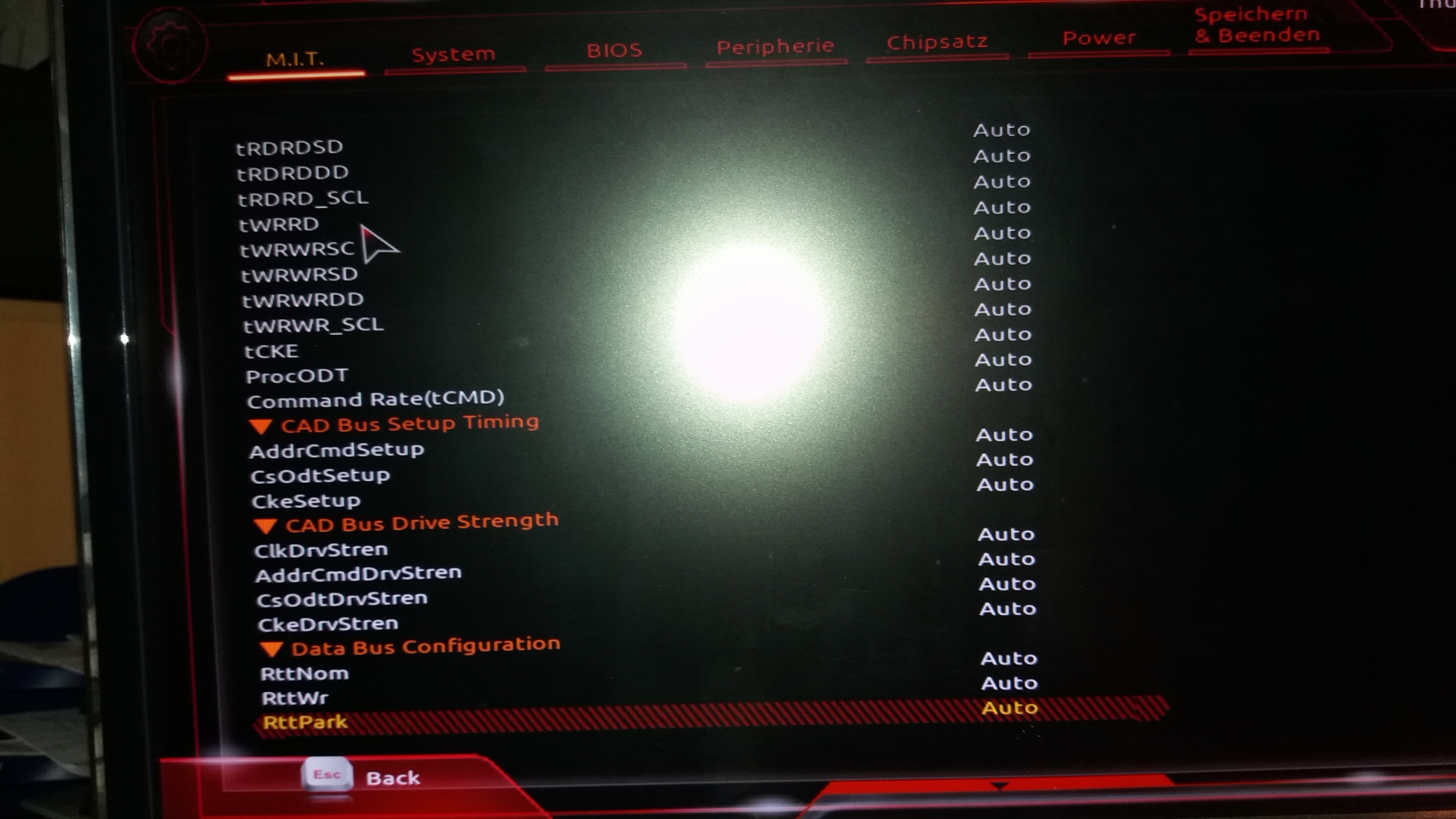

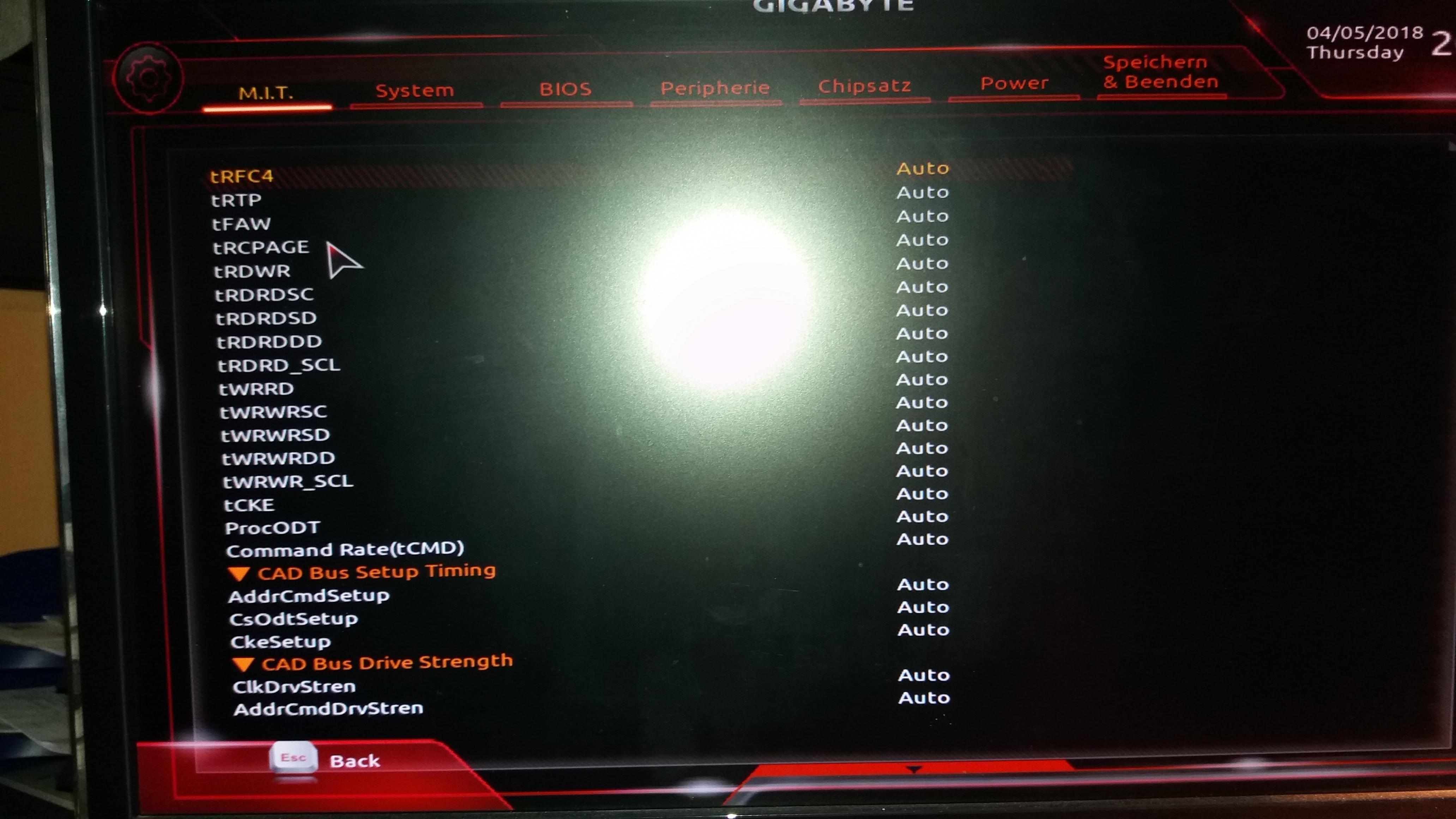

Durch eine umstellung seh ich jetzt die Werte Standars Timing Control



[root@linux]

Ja ich habe den Text verändert, damit ich dich nicht zu tief ins technische treibe und du den Überblick verlierst.
Du musst im BIOS dir alle Menüs ansehen, damit du einen bessern überblicke bekommst
im Handbuch habe ich gelesen, das im Untermenü "Advanced CPU Core Settings" die Einstellung für "Host Clock Value" ist und da sollten auch alle anderen Einstellungen sein.

Noch was, Einstellungen erst dann speichern, wenn alle richtig gesetzt sind. Das muss alles auf einander abgestimmt sein, sonst funktioniert es nicht oder nur schlecht.

Ergänzung (6. April 2018)

Ich habe das Problem, dass alle Bezeichnungen im neueren BIOS umbenannt wurden. Jetzt weiß ich nicht genau welche Bezeichnung, welch Funktion hat.

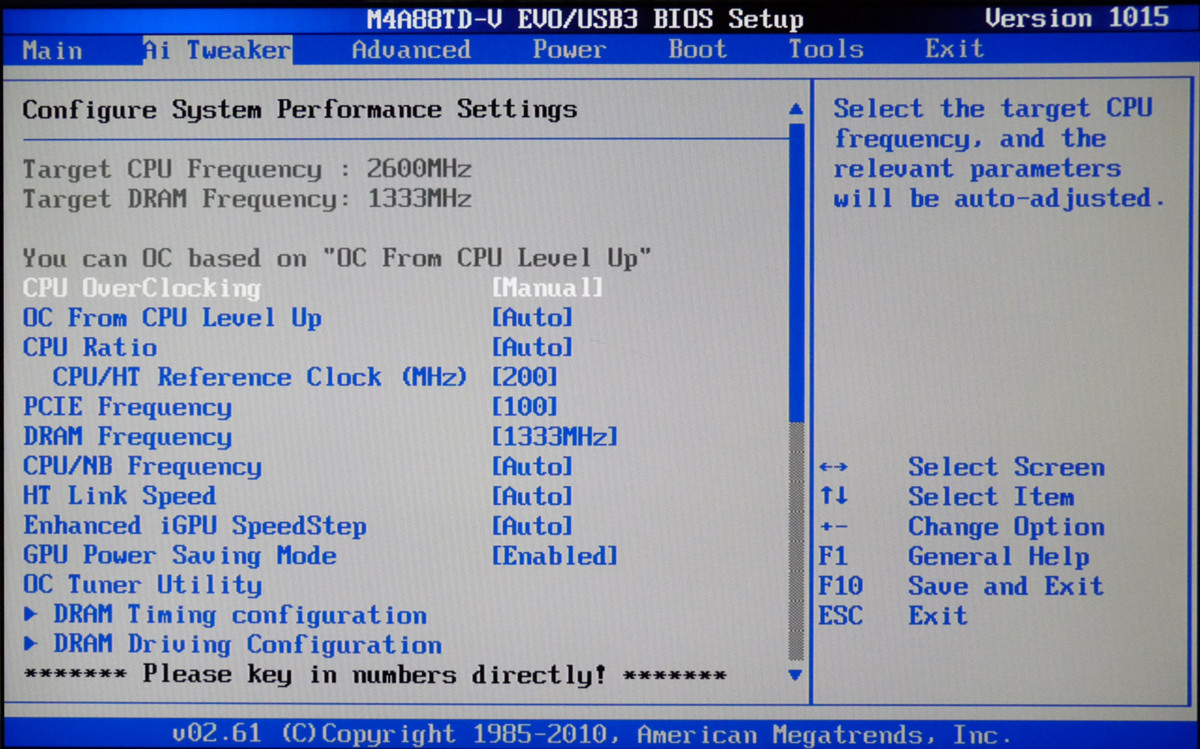

Ich habe mir schon seit Jahren keinen neuen PC gekauft und bin nur mit den altmodischen BIOS vertraut



Du musst ein wenig selber suchen wo die Werte hinein Passen und viele Bilder vom BIOS posten, damit ich eine Überblick bekomme.
Aus dem Handbuch alleine werde ich nicht schlau, weil ich die Menüs für die Eingabe der Werte nicht sehe.



[stoffell78]

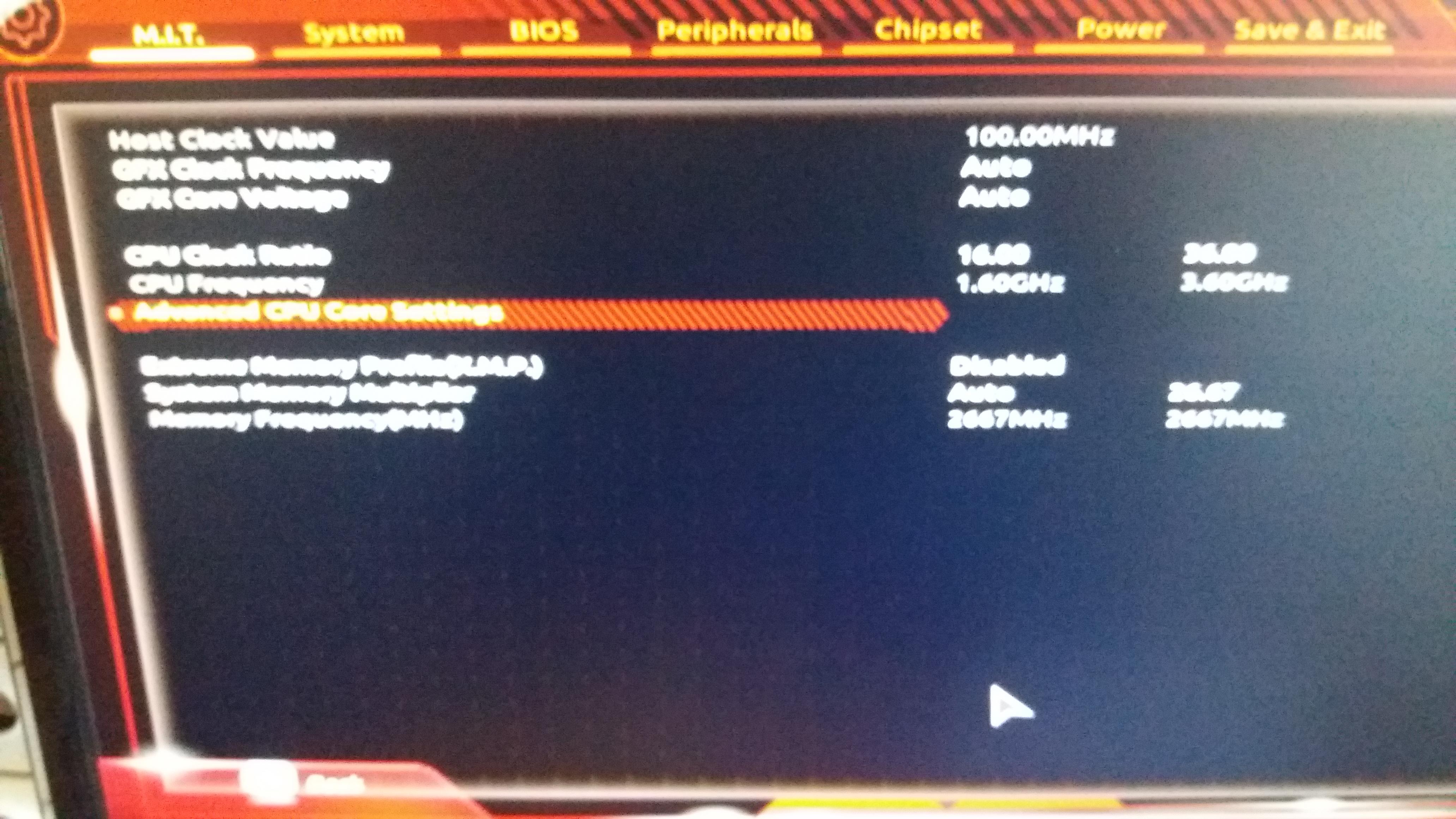

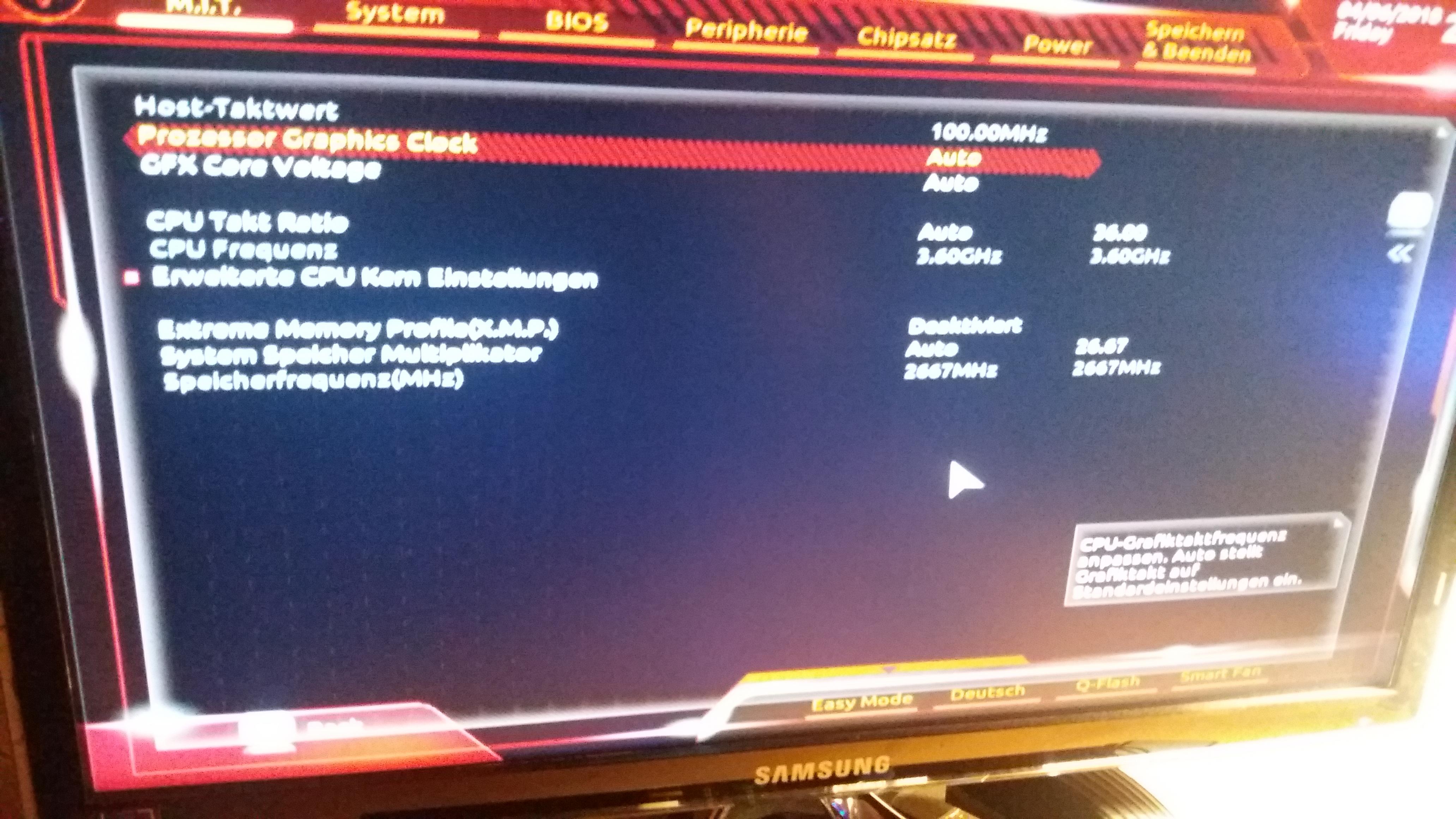

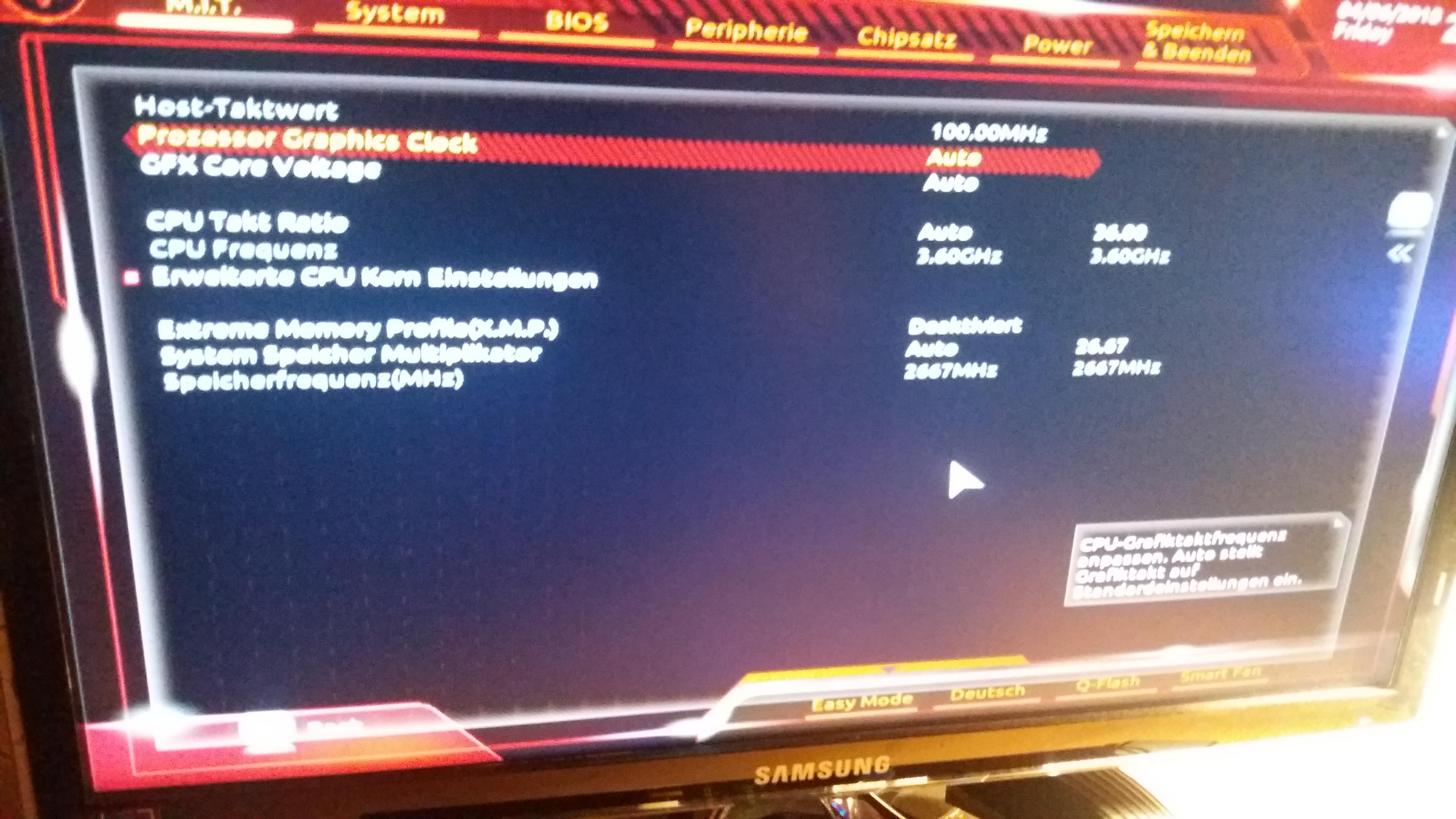

Hier noch mal Bilder:

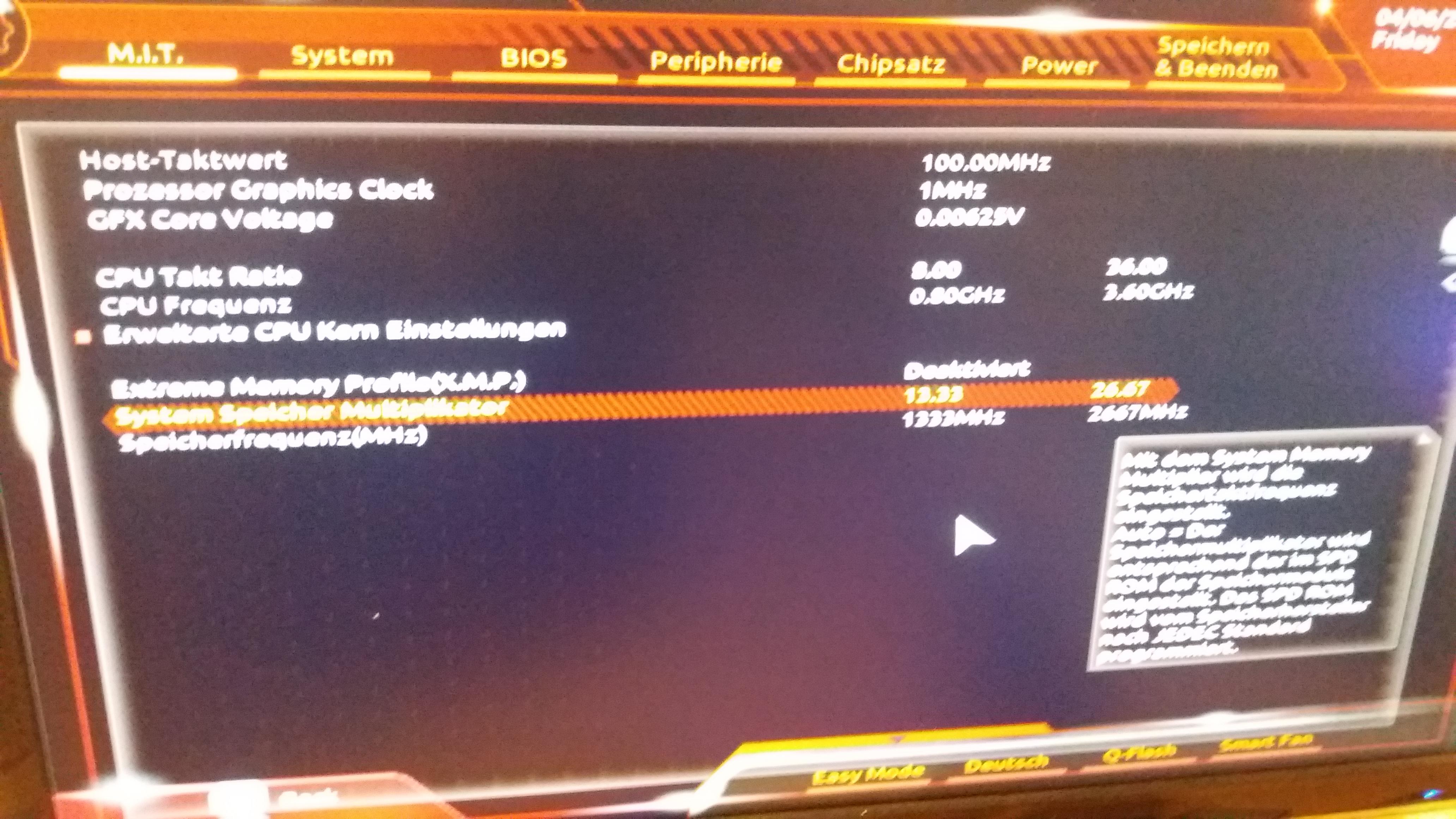

Standard erweiterte frequenz

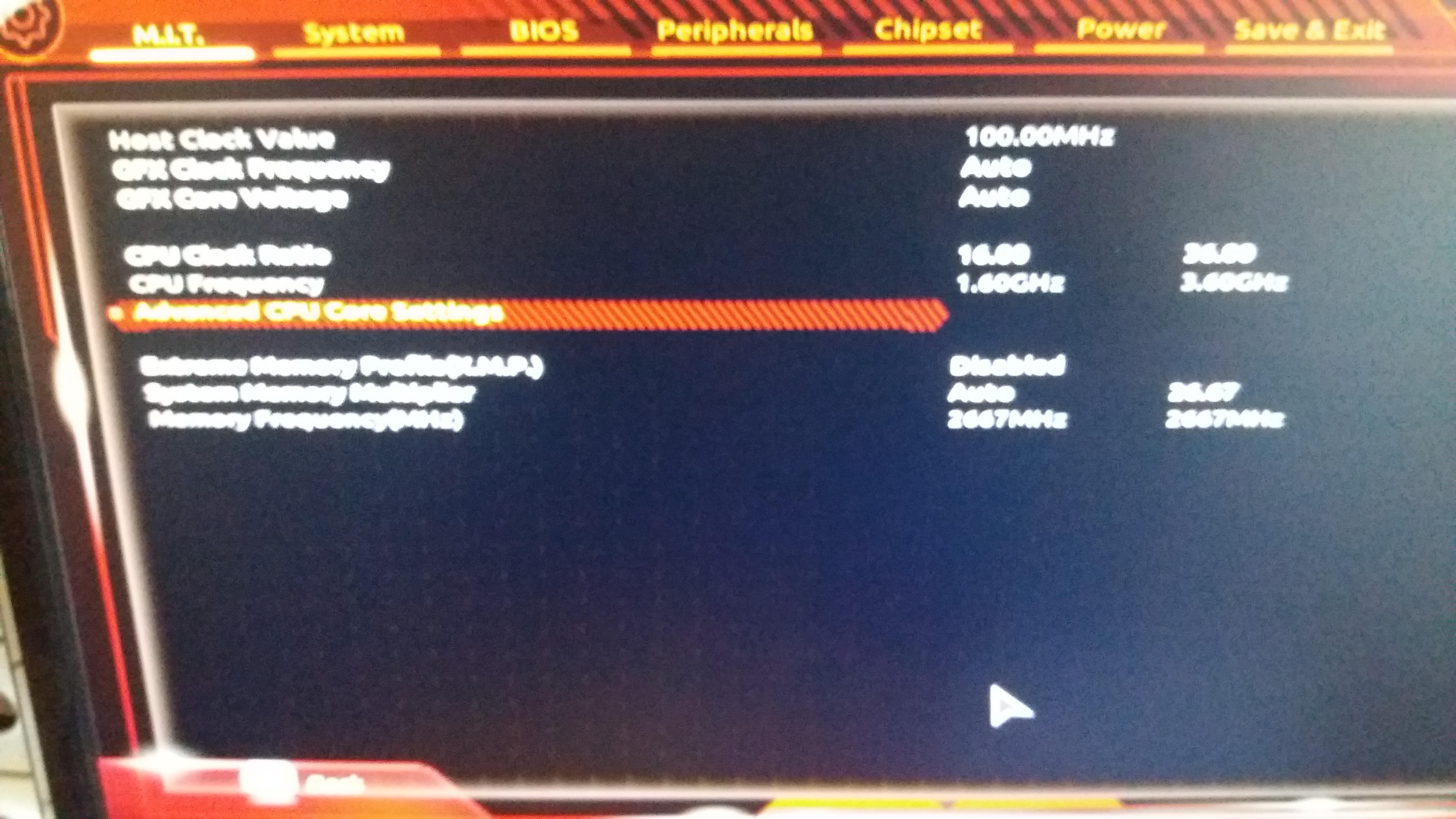

Geändert was zu ändern geht host takt grau hinterlegt

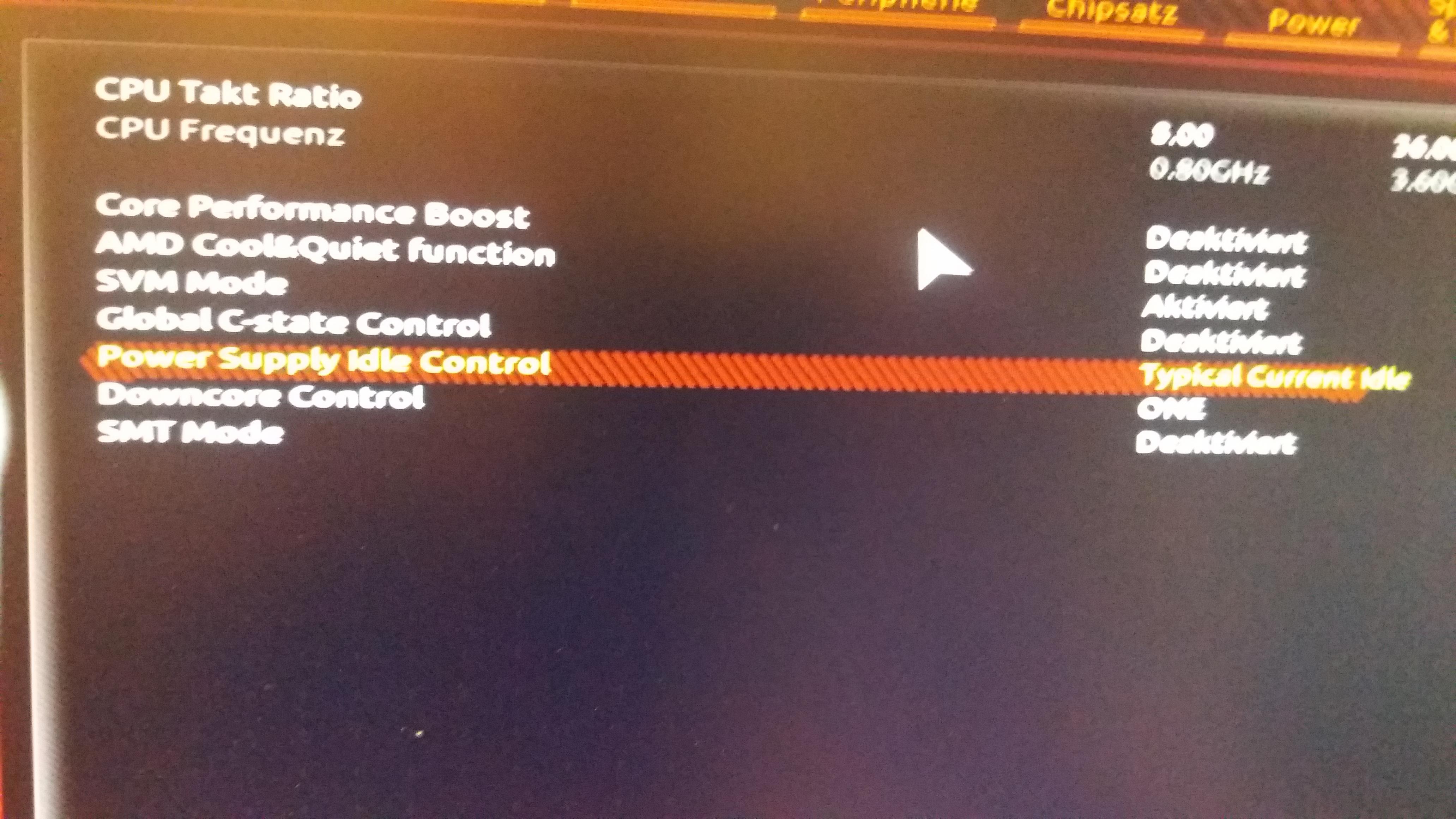

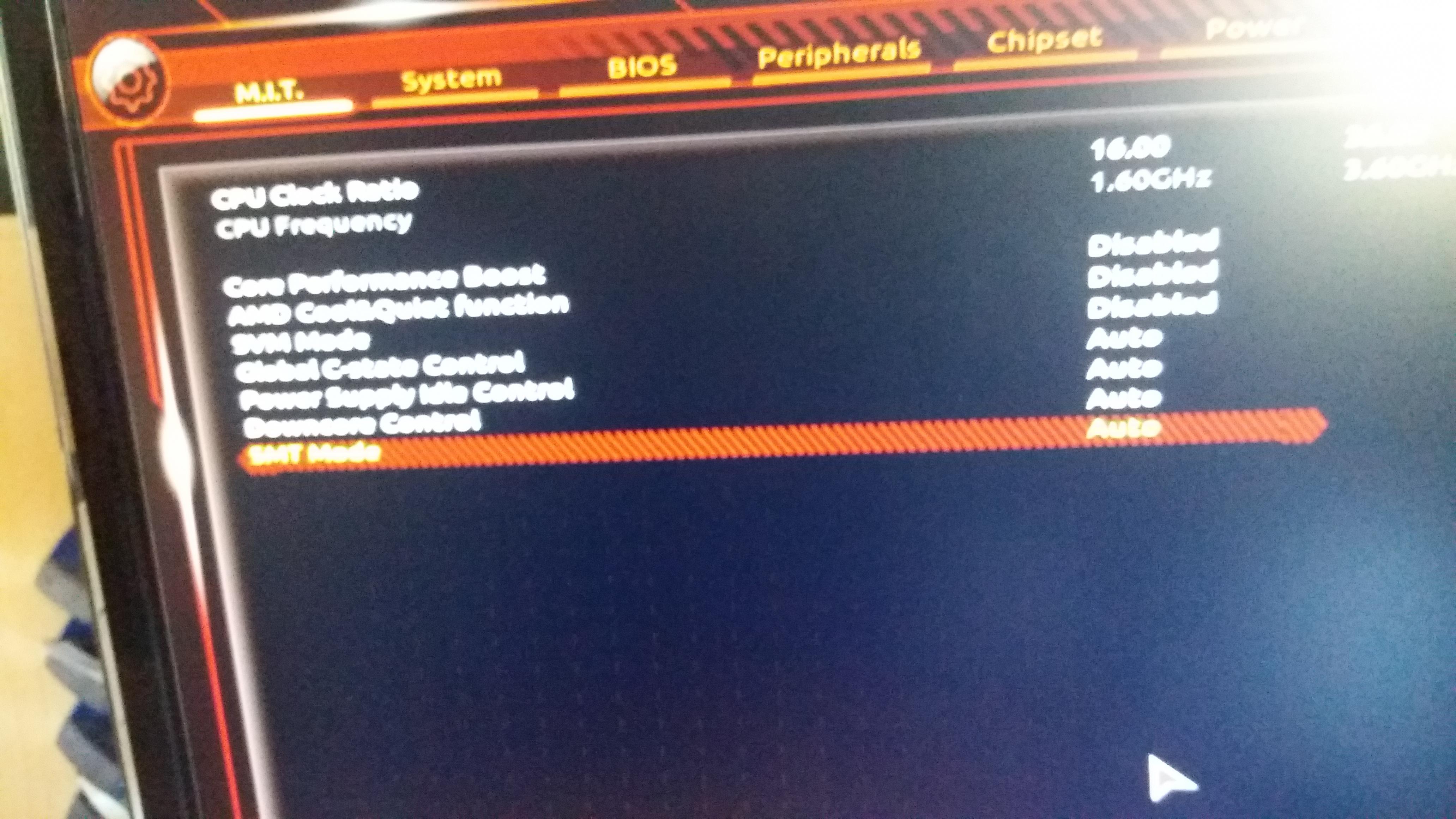

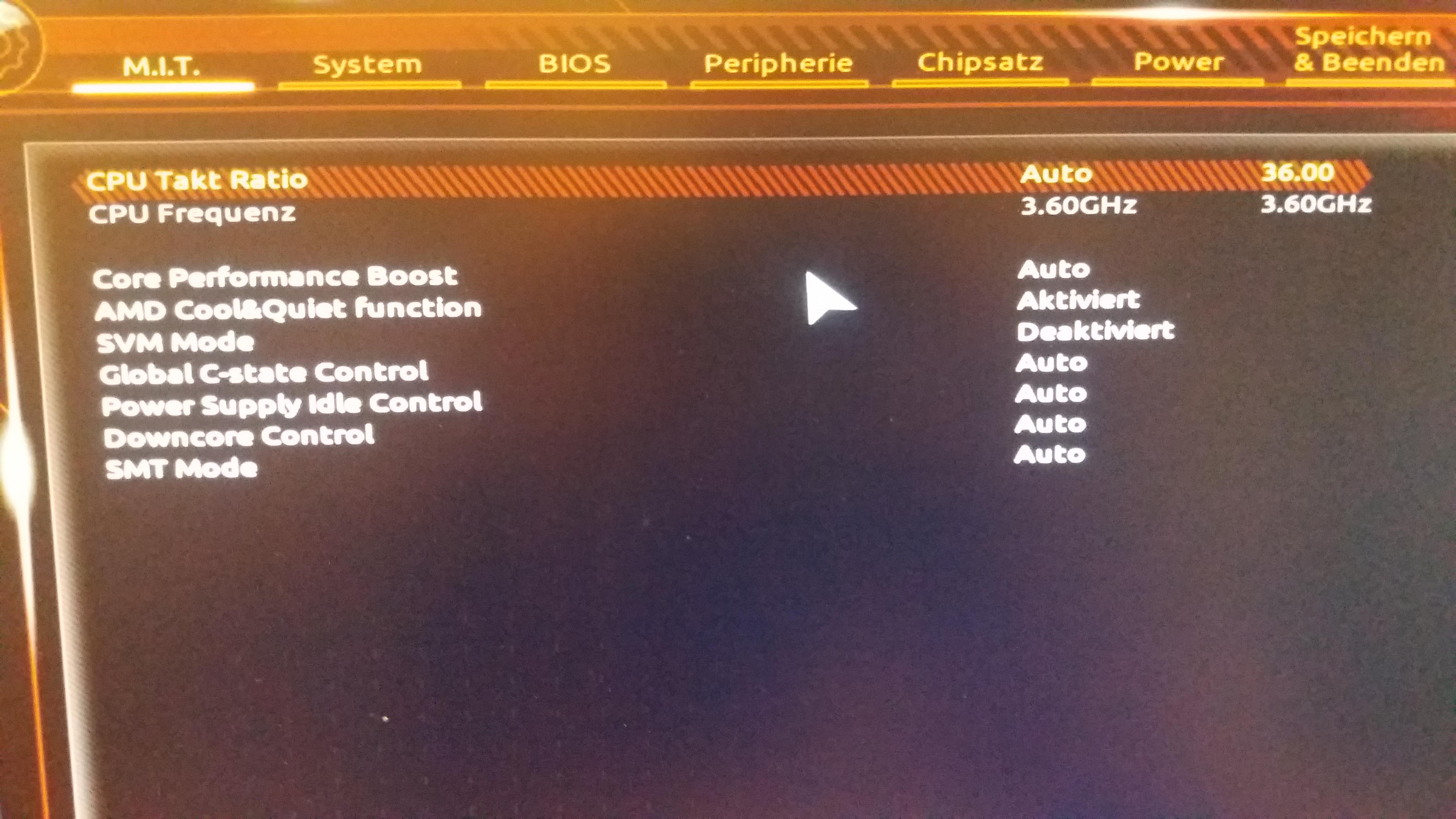

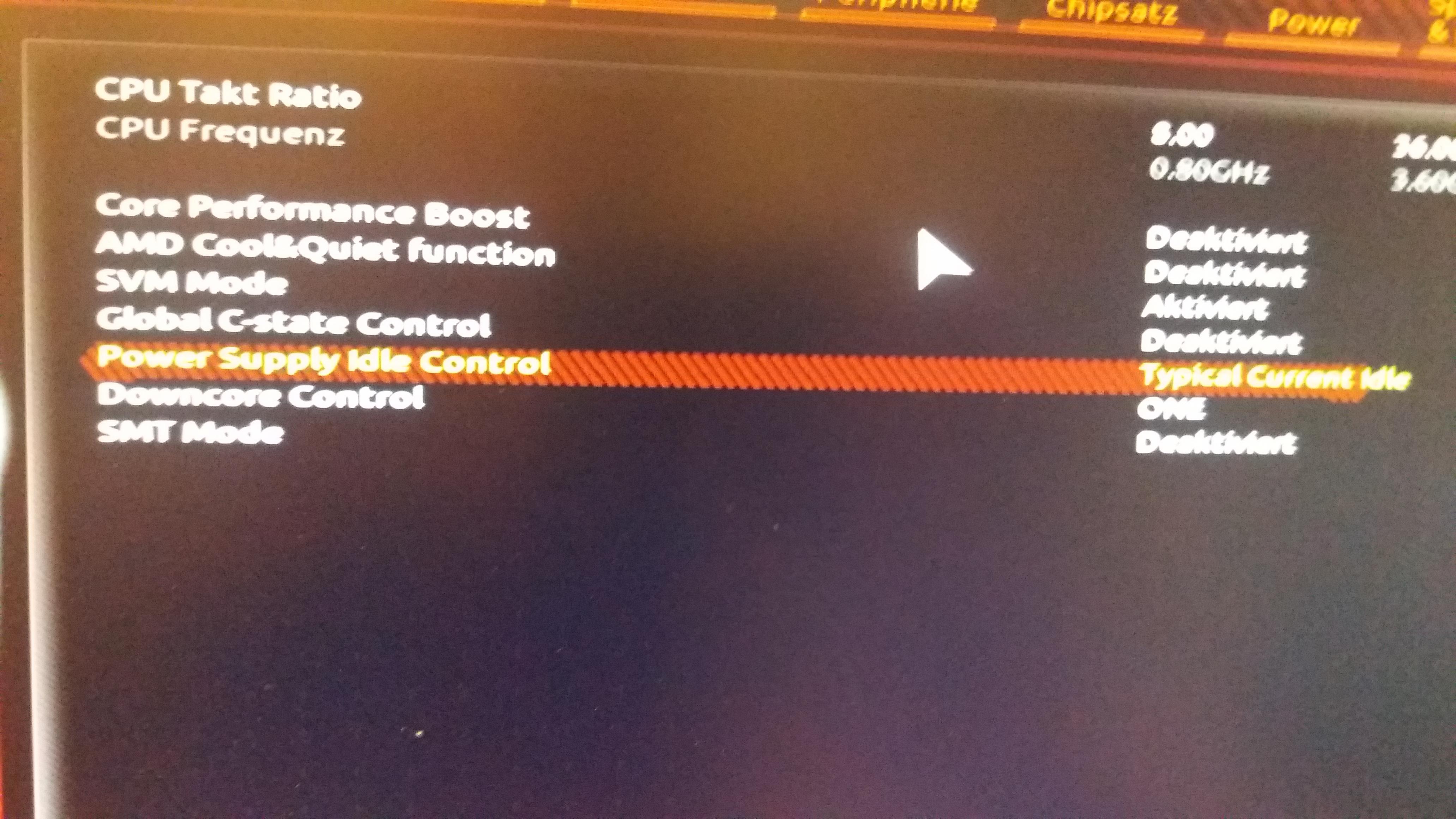

Erweiterte Cpu Einstellung standard

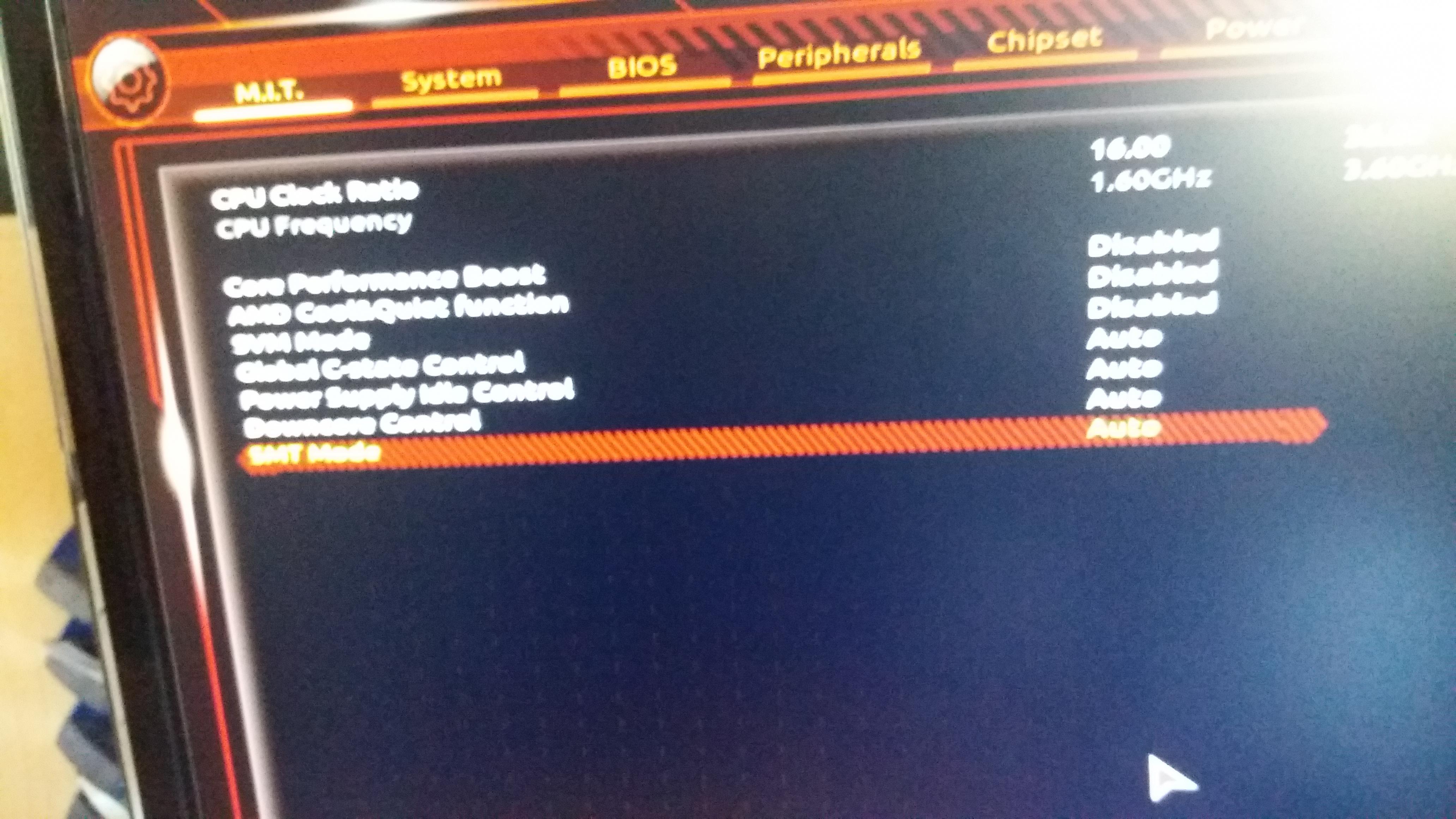

Geändert was geht cpu frequenz grau hinterlegt
bei Power Supply gibts nocht low current und bei downcore two, three

Core Performance Boost Ratio laut handbuch nur wenn es cpu unterstützt



[root@linux]

OK ich sehe schon wo das Problem liegt. Es gibt keinen Möglichkeit den Front Side Bus (FSB) zu beeinflussen es gibt nur noch den Multiplikator. So lässt es sich nicht richtig übertakten.
Das einzige was du machen kannst ist, die RAM-Timings einzugeben oder XMP aktivieren und die CPU/GPU Frequenz so weit wie es deine Kühlung erlaubt anzuheben.
Die beschneiden die Hardware, das macht kein Spaß mehr.

Ergänzung (7. April 2018)

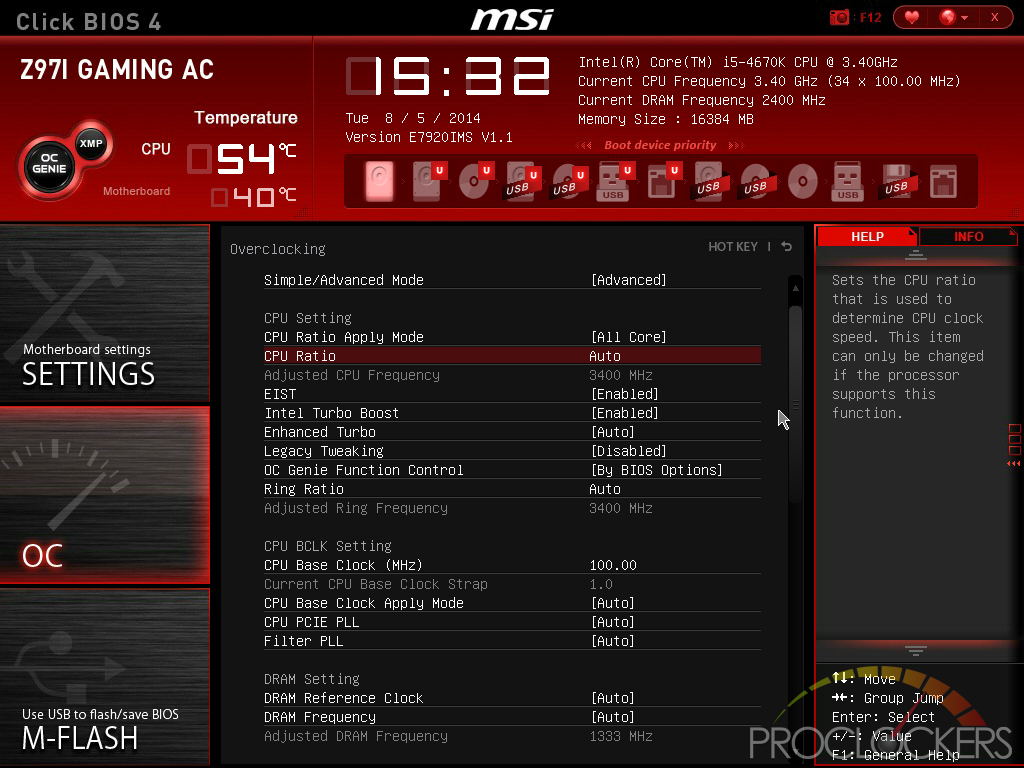

Die CPU Base Clock fehlt in deinem Menü, schau mal ob du sie finden kannst, der Standard Wert ist bei AMD 200MHz



[stoffell78]

Zuerstmal: Bin ich falsch oder warum übertakten um denn Fehler zufinden???
CPU Base Clock find ich nirgens. bzw irgendwas mit 200Mhz
Wenn ich von deutsch auf englisch stell kann ich die Timings lesen - komisch das die auf deutsch nicht da sind.
Drin stehen:Cas = 16
tRCDRD = 18
tRCDWR = 18
tRP = 18
tRAS = 38



[root@linux]

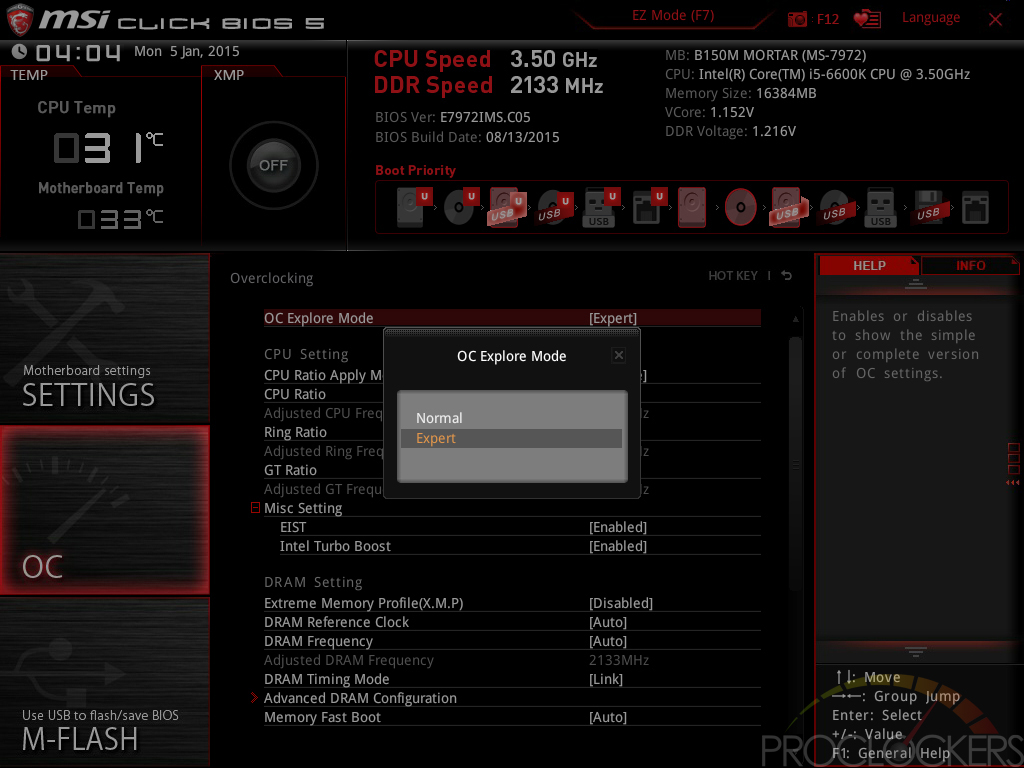

Im OC Menü musst du auf Expert umstellen und mit der F12 Taste kannst du Screenshots vom BIOS machen, ich weiß aber nicht wo sie gespeichert werden, wahrscheinlich auf Laufwerk C: direkt.



[stoffell78]

tipp mit f12 ist ja goldwert
expert einstellung find ich nix bei gigabyte
gibts da noch tastenfunktionen??? hat ja auch gedauert bis ich rausgefunden hab das man werte mit plus minus ändert

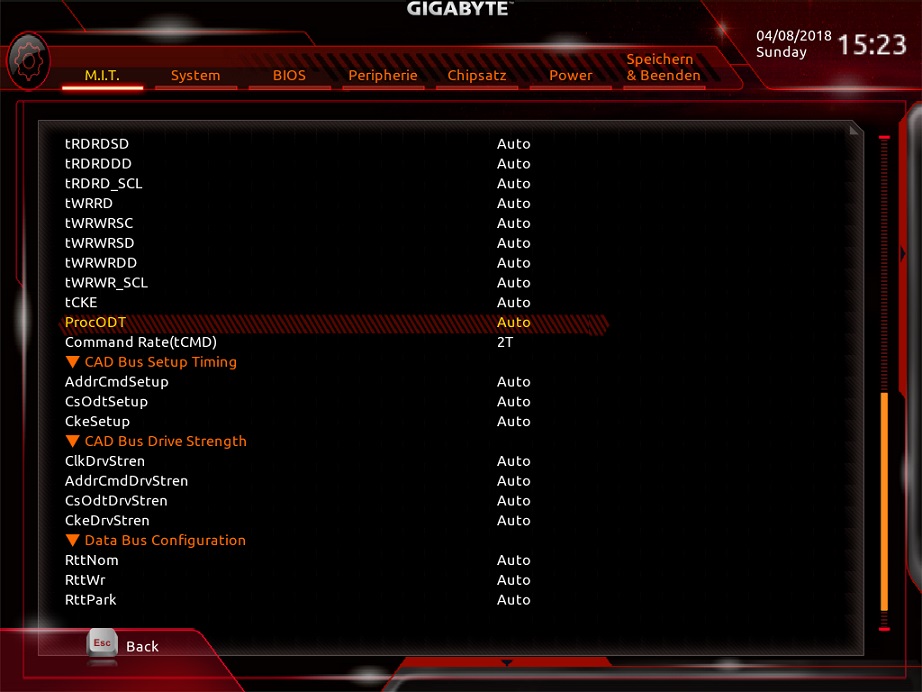

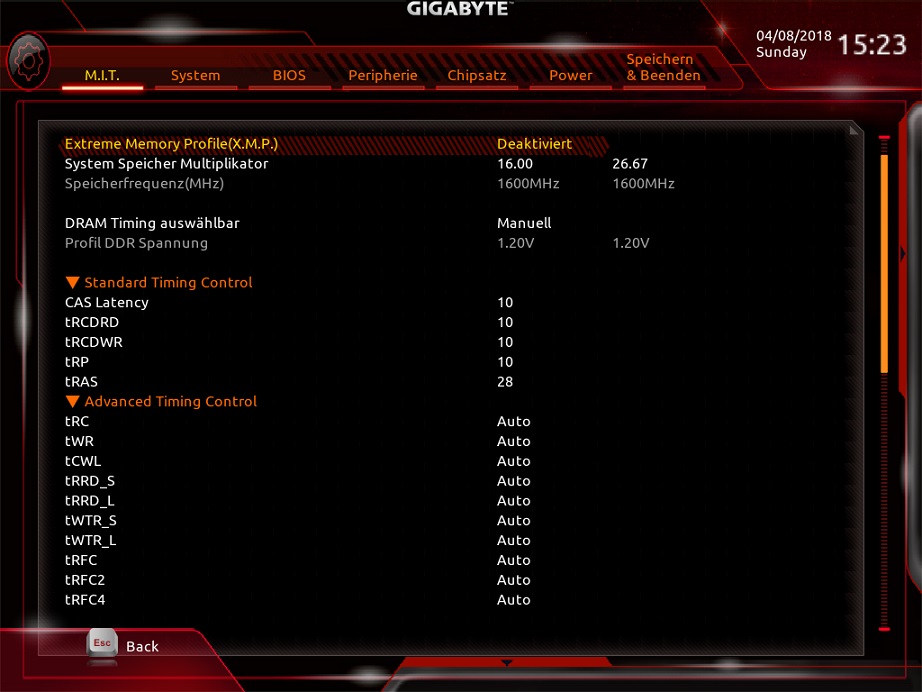

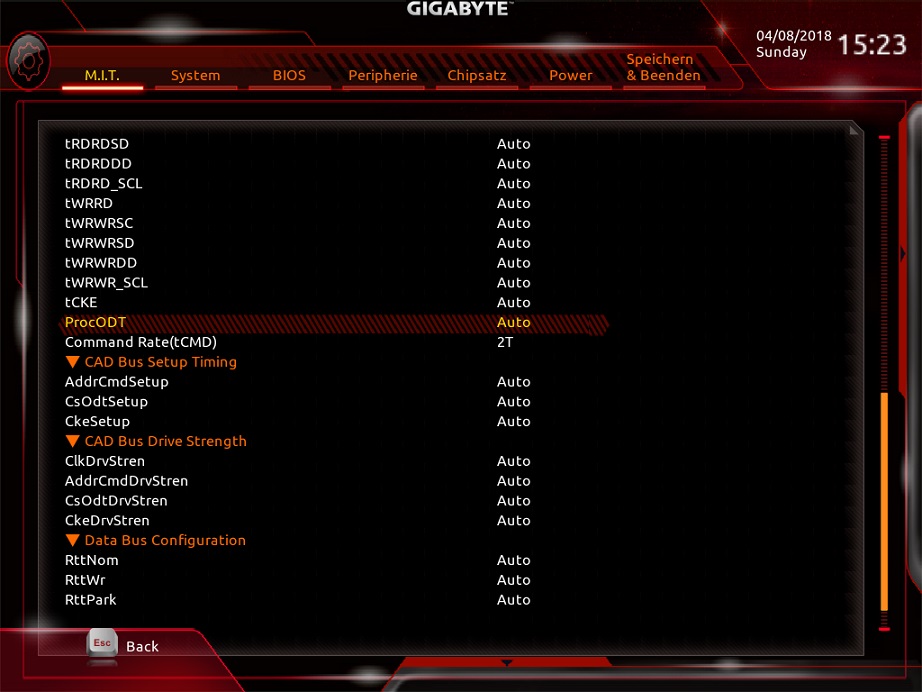

hier noch mal screenshots mit f12
Anhang anzeigen ss1.bmp
Anhang anzeigen ss2.bmp
Anhang anzeigen ss3.bmp
Anhang anzeigen ss4.bmp
Anhang anzeigen ss5.bmp



[root@linux]

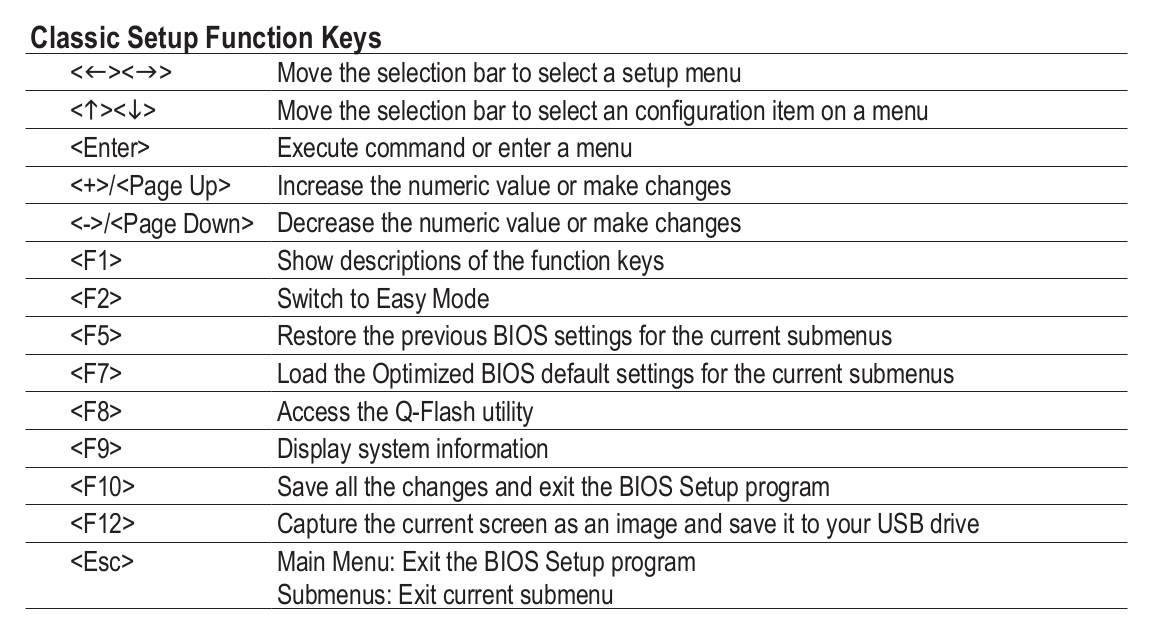

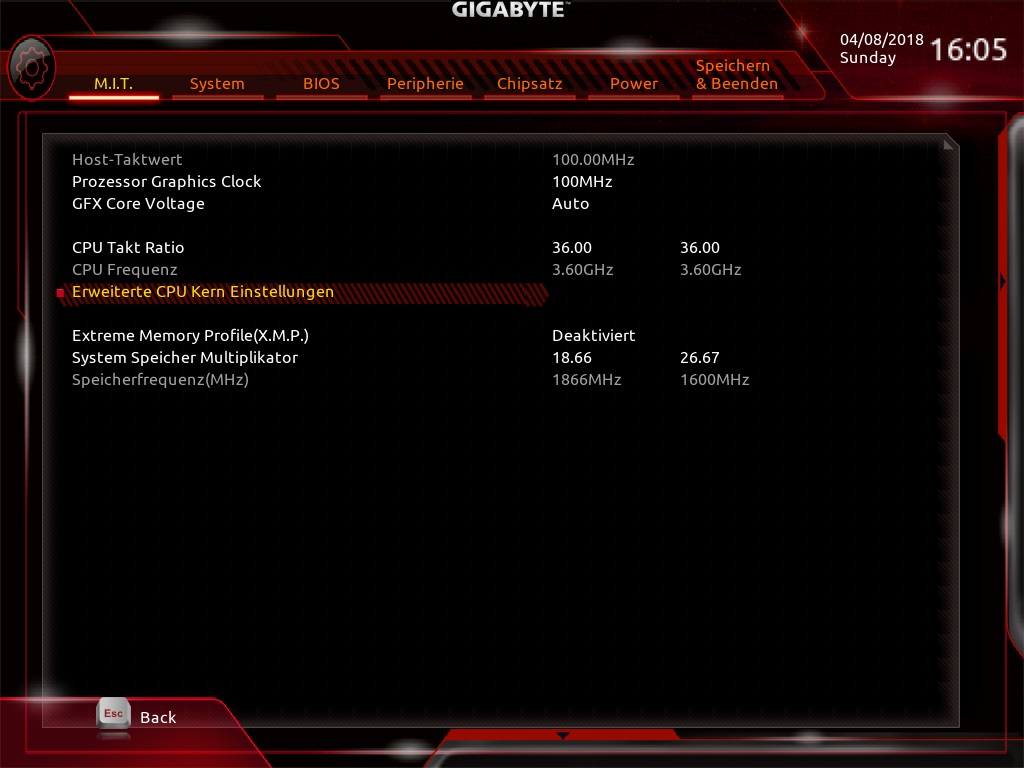

BIOS Navigation:

OK, es sieht so aus, das die CPU und GPU über die FSB zusammen getaktet werden. Was auch logisch ist.
"Host-Taktwert" ist eine andere Bezeichnung für den Front Side Bus (FSB)
Host-Taktwert = 100MHz
Somit haben wir die FSB gefunden, was das wichtigste beim richtigen übertakten ist
jetzt müssen wir herausfinden wie sich die FSB verändern lässt. Dazu machst du folgendes: Prozessor Graphics Clock öffnen und nachsehen was da steht und auch bitte ein Screenshot machen.
Zunächst werden wir den Computer etwas unter-takten, und alle werte synchronisieren. Danach werden wir die FSB und Timings immer schärfer stellen.

Diese Einstellungen probieren:

Core Performance Boost = Deaktiviert
AMD Cool&Quiet function = Deaktiviert

Host-Taktwert = 100.00MHz
Prozessor Graphics Clock = 100.00MHz (Screenshot mit geöffneten Menü)
CPU Takt Ratio = 32.00
CPU Frequenz = 3200MHz

Extreme Memory Profile (X.M.P.) = Deaktiviert
System Speicher Multiplikator = 16.00 (System Memory Multpier = 16.00)
Speicherfrequenz (MHz) = 1600MHz (Memory Frequency(MHz) = 1600)

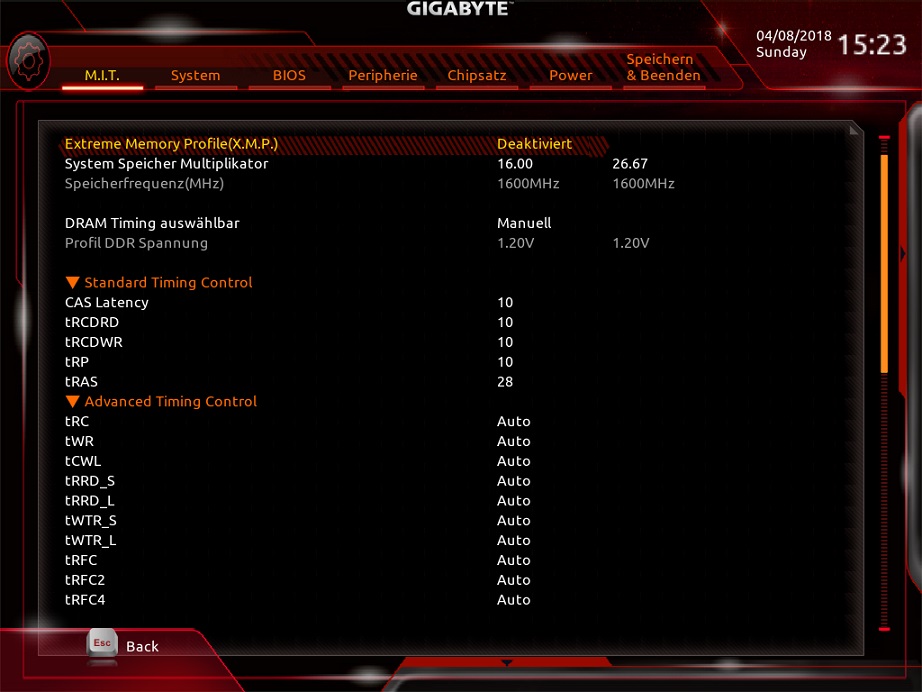

Memory Timing Mode = Manuel
CAS Latency = 10
tRCDRD = 10
tRCDWR = 10
tRP = 10
tRAS = 28

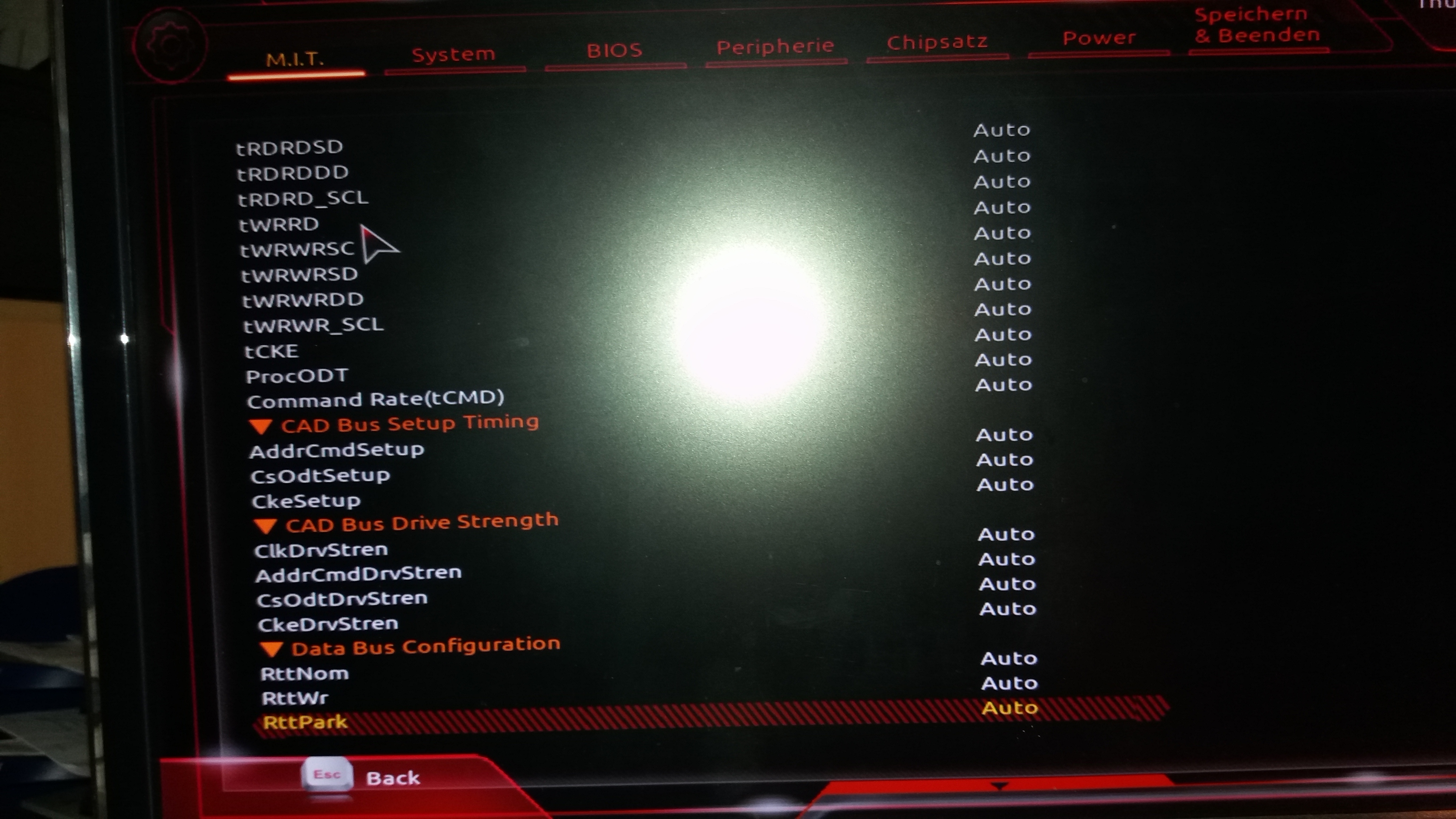

Weiter unten findest du:
Command Rate (tCMD) = 2T (T2 für zwei (2) Speicherriegel, 1T für vier (4) Speicherriegel)

Alles andere bleibt auf "AUTO"

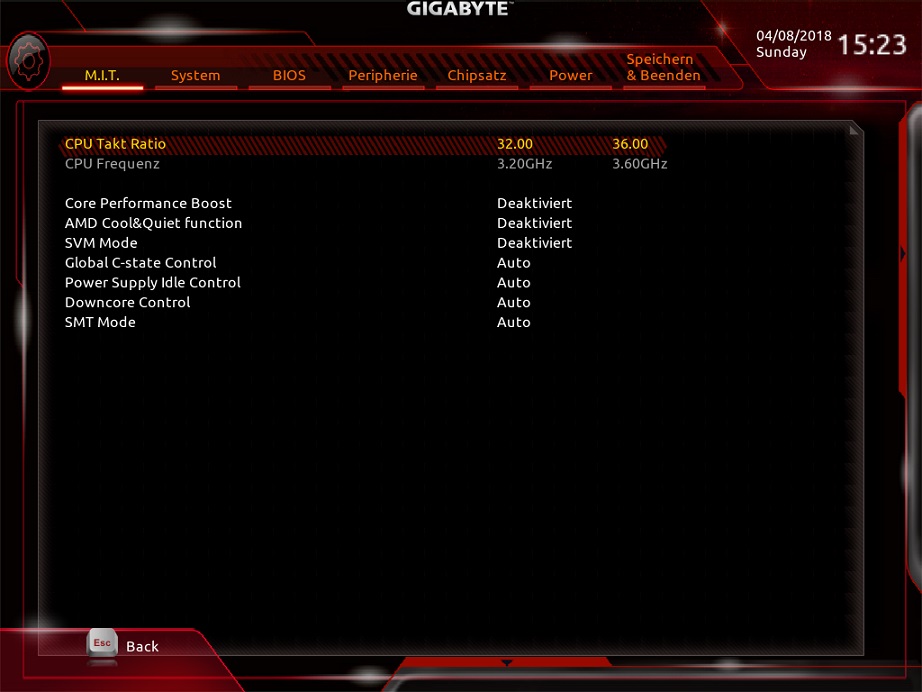

Bitte Screenshot von Erweiterte CPU Kern Einstellungen posten.

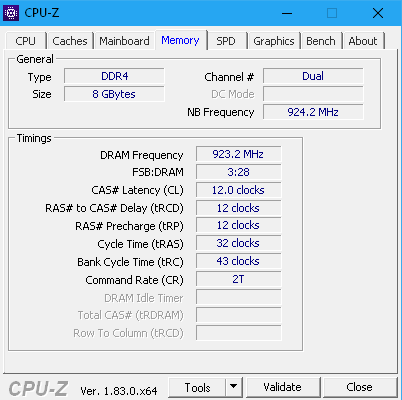

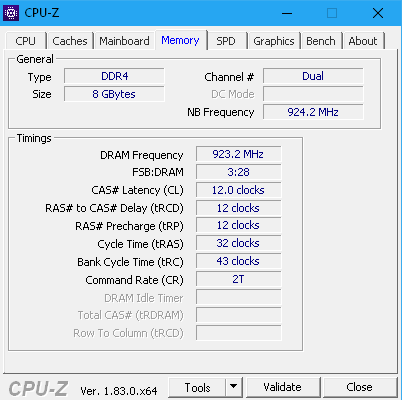

Jetzt Windows starten und ein Scrennshot von CPU-Z (Download) machen.
Der FSB zu DRAM sollte jetzt im CPU-Z den Wert: 1:1 anzeigen.



[stoffell78]

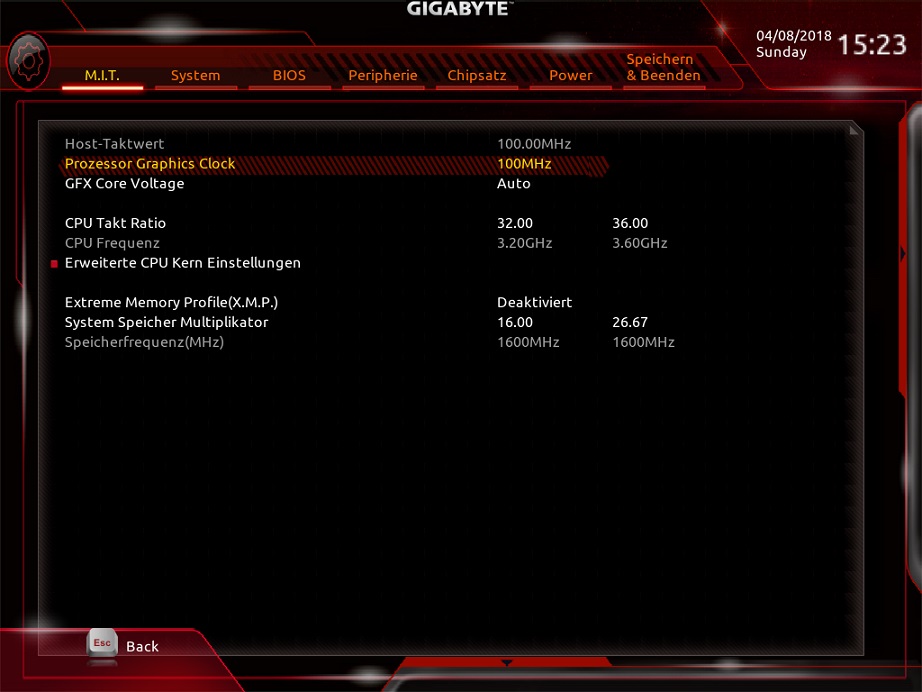

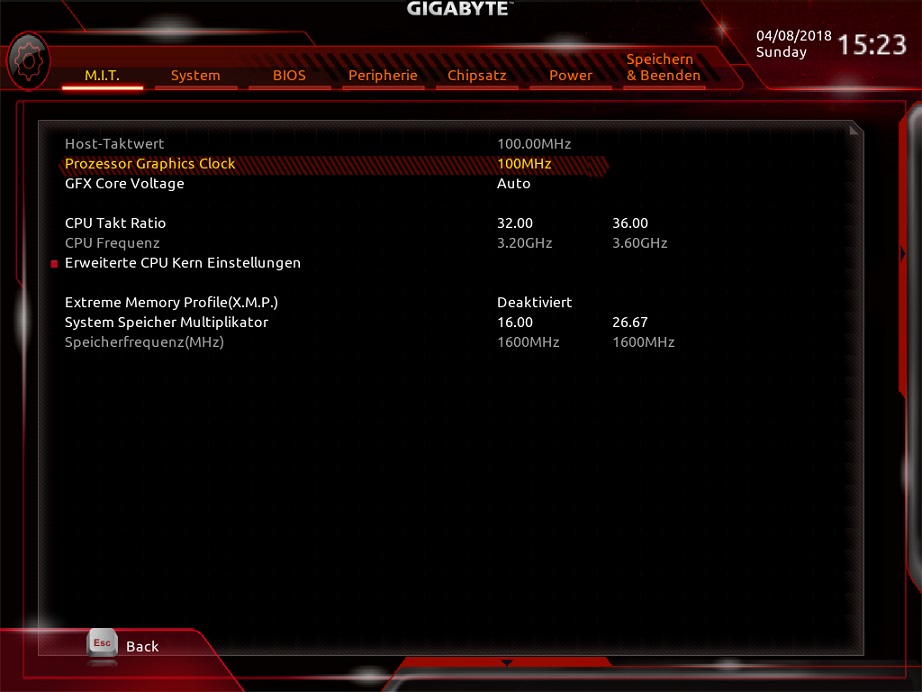

Prozessor Graphics Clock steht nur auto ist jetzt auf 100mhz geändert



[root@linux]

Perfekt!

Host-Taktwert = 100.00MHz
Prozessor Graphics Clock = 100.00MHz (Screenshot mit geöffneten Menü)
CPU Takt Ratio = 32.00
CPU Frequenz = 3200MHz

Extreme Memory Profile (X.M.P.) = Deaktiviert
System Speicher Multiplikator = 18.00
Speicherfrequenz (MHz) = 1800MHz
Memory Timing Mode = Manuel
CAS Latency = 12
tRCDRD = 12
tRCDWR = 12
tRP = 12
tRAS = 32

Was sagt FSB zu DRAM bei diesen Einstellungen?



[stoffell78]

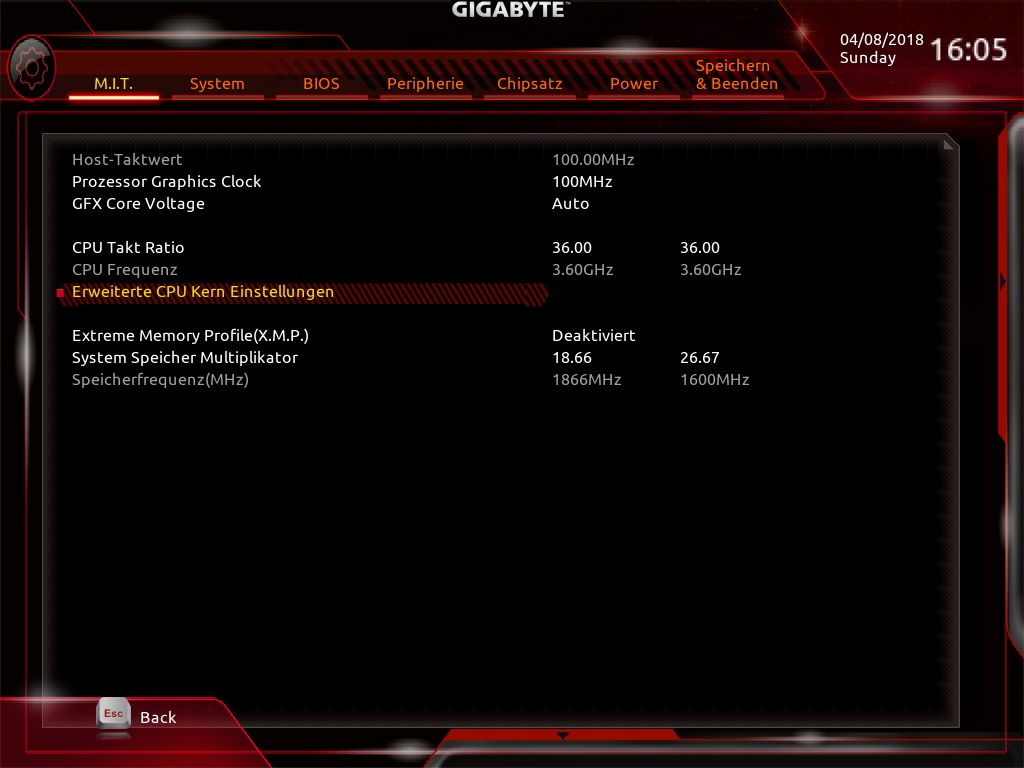

da stand eben noch
CPU Takt Ratio = 36.00
CPU Frequenz = 3600MHz

jetzt CPU Takt Ratio = 32.00
CPU Frequenz = 3200MHz

System Speicher Multiplikator geht nur 18.66mhz nicht 18



[root@linux]

ok, dann lass ihn auf 16

Schritt zwei:
Arbeitsspeicher Timings ausloten wie folgt:
Den "CL" Wert auf einen Wehrt niedriger setzten z.B. von 11 auf 10, BIOS speichern und verlassen der Computer starte neu.
Wenn der Computer die Einstellungen verträgt, gibt es keine Fehlermeldung.
verträgt der Computer die Einstellungen nicht, bleibt der Bildschirm im schlimmsten Fall schwarz. In diesem Fall den Stromstecker ziehen und wieder einschalten, der BIOS setzt alle Einstellungen zurück auf Standard Werte.
Der niedrigste zuletzt funktionierende Wert, ist der Wert den wir suchen.
Dann das gleich mit dem nächsten Timing machen: tRCDRD … tRCDWR … tRP.

Die niedrigsten Werte in dieser Form aufschreiben:
CL = x
tRCDRD = x
tRCDWR = x
tRP = x

Ergänzung (8. April 2018)

wenn der PC nicht startet den Einschaltknopf gedrückt halten, bis der PC sich ausschaltet, wenn das nicht geht den Schalter am Netzteil umlegen.



[stoffell78]

CPU Takt Ratio auf 32 oder 36



[root@linux]

FSB zu DRAM so niedrig wie möglich halten CPU Takt Ratio auf 32
Mit deinem Mainboard lässt sich nicht alles machen, deswegen muss mit den Zahlen etwas getrixt werden



[stoffell78]

CL = 9 bei 8 piepen und schwarz
tRCDRD = 9 " " "
tRCDWR = 8 weiter gehts nicht runter dann kommt auto
tRP = 8 auch nicht weiter runter
tras hab ich auf 32 gelassen
FSB zu DRAM 1:8



[root@linux]

Vermutlich werden dem PC diese Werte zusagen

Host-Taktwert = 100.00MHz
Prozessor Graphics Clock = 100.00MHz (Screenshot mit geöffneten Menü)
CPU Takt Ratio = 32.00
CPU Frequenz = 3200MHz

Extreme Memory Profile (X.M.P.) = Deaktiviert
System Speicher Multiplikator = 16.00
Speicherfrequenz (MHz) = 1600MHz
Memory Timing Mode = Manuel
CAS Latency = 6
tRCDRD = 6
tRCDWR = 8
tRP = 7
tRAS = 20

Ergänzung (8. April 2018)

Ohh… ich habe deinen Beitrag nicht gesehen

Host-Taktwert = 100.00MHz
Prozessor Graphics Clock = 100.00MHz (Screenshot mit geöffneten Menü)
CPU Takt Ratio = 32.00
CPU Frequenz = 3200MHz

Extreme Memory Profile (X.M.P.) = Deaktiviert
System Speicher Multiplikator = 16.00
Speicherfrequenz (MHz) = 1600MHz
Memory Timing Mode = Manuel
CAS Latency = 9
tRCDRD = 9
tRCDWR = 8
tRP = 8
tRAS = 20



[stoffell78]

mit tRas 20 läufts auch
CAS Latency = 9
tRCDRD = 9
tRCDWR = 8
tRP = 8
tRAS = 20



[root@linux]

OK, jetzt kennen wir die Latenz deines Speichers
1600 @ CL9 = 11,25ns = 14.222MB/s
Das ist kein besonders schneller Speicher.

Ergänzung (8. April 2018)

Host-Taktwert = 125.00MHz
Prozessor Graphics Clock = 125.00MHz (Screenshot mit geöffneten Menü)
CPU Takt Ratio = 32.00
CPU Frequenz = 4000MHz

Extreme Memory Profile (X.M.P.) = Deaktiviert
System Speicher Multiplikator = 16.00
Speicherfrequenz (MHz) = 2000MHz
Memory Timing Mode = Manuel
CAS Latency = 11
tRCDRD = 11
tRCDWR = 10
tRP = 10
tRAS = 24


CL11 @ 2000MHz = 11,00ns = 14.540MB/s

Versuche das mal
