[Anleitung]V2 Firmware BENQ Z-Serie mit Linux

[str1k3rn]

Glaubst du,dass ich den Monitor am meinem PC flaschen kann?Er hat leider einen intel xeon (also keine grafikkarte)?Könnte ich dann beide monitore an der grafikkarte anstecken?



[soLofox]

hast du kein notebook mit VGA?



[str1k3rn]

Ja habe ich und den benutze ich grade auch mit vga aber es funzt trzd nichts



[soLofox]

also bei mir hat es wunderbar funktioniert mit einem notebook mit integrierter intel grafik.


was genau gibt der rechner bzw. linux jetzt aus?



[str1k3rn]

Das ist die Liste mit den Büssen
i2c-0 i2c Radeon i2c bit bus 0x90 I2C adapter
i2c-1 i2c Radeon i2c bit bus 0x91 I2C adapter
i2c-2 i2c Radeon i2c bit bus 0x92 I2C adapter
i2c-3 i2c Radeon i2c bit bus 0x93 I2C adapter
i2c-4 i2c Radeon i2c bit bus 0x94 I2C adapter
i2c-5 i2c Radeon i2c bit bus 0x95 I2C adapter
i2c-6 i2c Radeon i2c bit bus 0x96 I2C adapter
i2c-7 i2c Radeon i2c bit bus 0x97 I2C adapter
i2c-8 i2c i915 gmbus ssc I2C adapter
i2c-9 i2c i915 gmbus vga I2C adapter
i2c-10 i2c i915 gmbus panel I2C adapter
i2c-11 i2c i915 gmbus dpc I2C adapter
i2c-12 i2c i915 gmbus dpb I2C adapter
i2c-13 i2c i915 gmbus dpd I2C adapter
i2c-14 i2c DPDDC-B I2C adapter

Das kommt bei den Schritt # Identifizieren des Chip am Bus 1 (/dev/i2c-1) zur Adresse 0x49
Dabei benutz ich Bus 9,weil da vga steht.

Calibrating delay loop... OK.
Info: Will try to use device /dev/i2c-9 and address 0x49.
Info: WILL reset the device at the end.
Error enabling ISP mode: errno 6 & 6.
Please check that device (/dev/i2c-9) and address (0x49) are correct.
Error: Programmer initialization failed.



[soLofox]

ich würds nochmal an einem anderen rechner probieren.


optimalerweise an einem notebook mit integrierter grafik und VGA ausgang.



[str1k3rn]

Hm ok.An meinem PC wirds nicht gehen,da ich keine integrierte grafikkarte hab,oder ?



[soLofox]

ich denke nicht



[flok1989]

No usable erase functions left.
FAILED!
Uh oh. Erase/write failed. Checking if anything has changed.
Reading current flash chip contents... done.
Good, writing to the flash chip apparently didn't do anything.
Please check the connections (especially those to write protection pins) between
the programmer and the flash chip.

Es will einfach nicht klappen, weiß hier wirklich niemand, wie man diesen blöden schreibschutz deaktivieren kann? Auf meinen Monitor OSD kann ich ja nicht zugreifen...



[soLofox]

hmm, mal anderes kabel evtl.?

von schreibschutz hab ich hier noch nix gelesen.

kann mir nur vorstellen dass es am kabel liegen könnte.



[flok1989]

ich hab mehrere Kabel schon getestet, daran kann es nicht liegen.

ubuntu@ubuntu:~$ sudo i2cdetect 1
WARNING! This program can confuse your I2C bus, cause data loss and worse!
I will probe file /dev/i2c-1.
I will probe address range 0x03-0x77.
Continue? [Y/n] y
0 1 2 3 4 5 6 7 8 9 a b c d e f
00: -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- 49 -- -- -- -- -- --
50: 50 -- -- -- -- -- -- -- -- 59 -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

bei meinen Alten monitor kam dies:

ubuntu@ubuntu:~$ sudo i2cdetect 8
WARNING! This program can confuse your I2C bus, cause data loss and worse!
I will probe file /dev/i2c-8.
I will probe address range 0x03-0x77.
Continue? [Y/n] y
0 1 2 3 4 5 6 7 8 9 a b c d e f
00: -- -- -- -- -- -- -- -- -- -- -- -- --
10: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
20: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
30: -- -- -- -- -- -- -- 37 -- -- -- -- -- -- -- --
40: -- -- -- -- -- -- -- -- -- 49 -- -- -- -- -- --
50: 50 -- -- -- -- -- -- -- -- 59 -- -- -- -- -- --
60: -- -- -- -- -- -- -- -- -- -- -- -- -- -- -- --
70: -- -- -- -- -- -- -- --

ich verstehe nicht, warum bei den Benq nicht die Adresse 0x37 nicht vorhanden ist?

Und SoLofox, danke dass du versuchste mir zu helfen



[soLofox]

dafür sind wir ja hier

also das war bei mir auch so, als ich den monitor kaputt geflashed habe, war eine nummer weniger da. das machte aber nichts, trotzdem konnte das notebook noch mit dem monitor kommunizieren.



[flok1989]

Mein Pc kommuniziert ja auch mit dem Monitor,doch dieser zickt rum und will nicht beschrieben werden.



[soLofox]

aber ich kann mir ncih vorstellen dass der einen schreibschutz hat.

sonst versuch mal mit erase.


achso und schau mal hier: http://www.forum-3dcenter.org/vbulletin/showthread.php?t=556420



[flok1989]

Ich habe da was Interessantes mit -E und -f gelesen, wie hast du es damals es bei dir eingegeben?



[soLofox]

bei -f schreibt er einfach, egal ob die datei passt oder nicht.

steht glaube ich für "force".



[Dulli]

# Liste anzeigen der i2c buses
sudo i2cdetect -l (Hier wird der jeweilige Port - wo der BenQ Monitor angeschlossen ist.Auf meinen Laptop war dieses der Bus 1)



wie kann ich prüfen an welchem Bus der Benq dran ist und was erhalte ich da als Bestätigung ?

BenQ Xl2420Z ist an Grafikkarte DVI angeschlossen
Anderer Monitor an Mainboard VGA



[Shaoqiang]

port überprüfen (befehl weiß ich gerade nicht)

da stehen dann bestimmte zahlen



[Dulli]

port überprüfen (befehl weiß ich gerade nicht)

da stehen dann bestimmte zahlen

also am Bus 13 hab ich jetzt den Monitor vom Mainboard gefunden



hab auch alle anderen Ports durch aber überall kommen xxxx

sollte ich den BenQ im Standby lassen oder anlassen damit er ihn findet ?

ok hab ich jetzt auf Bus 0 gefunden

Danke euch

Ergänzung (18. September 2014)

jetzt hänge ich noch beim Chip rum:



Der XL2420Z ist auf Bus 0

und ich nehme den Chip; "W25Q16.V"

also mit dem Befehl: sudo ./flashrom -p mstarddc_spi:dev=/dev/i2c-0:49 -c "W25Q16.V" -r backup.bin

oder lieg ich da falsch ?

hab jetzt alles gebacken bekommen.

Danke



[str1k3rn]

So ich schon wieder.Habe jetz ein neues vga Kabel und musste es gleich nochmal ausprobieren.
Funzt aber trzd nichts

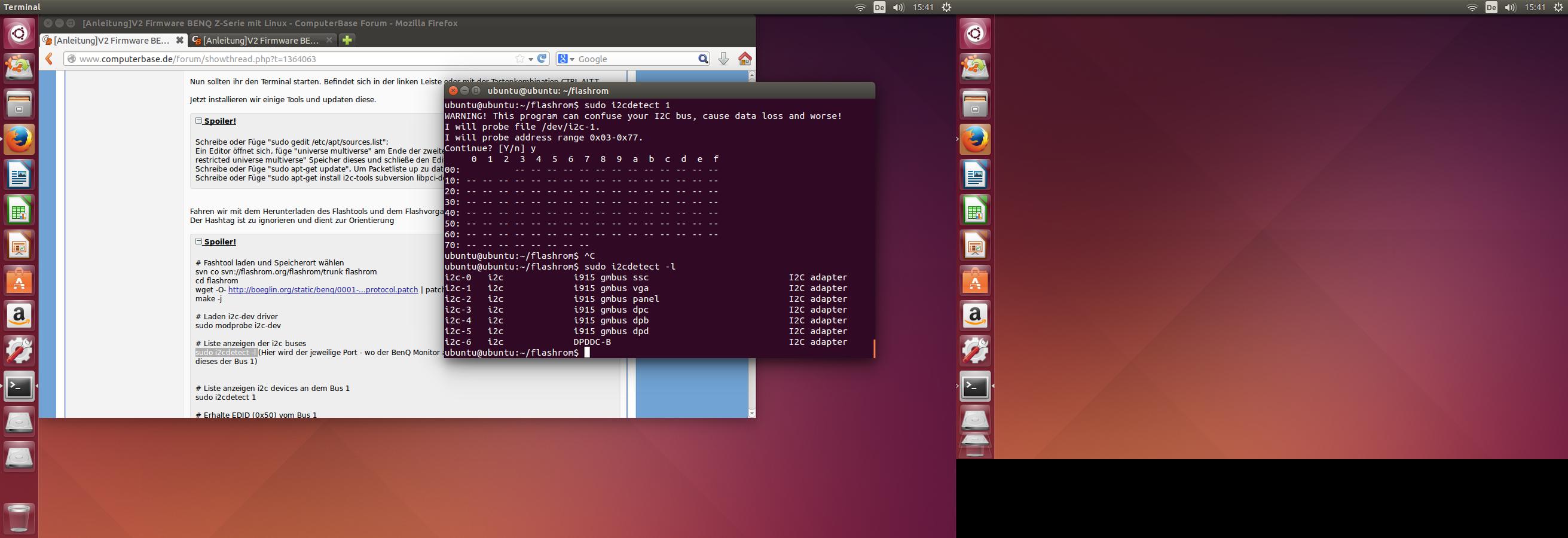

Bei "sudo i2cdetect 1" habe ich alle meine Busse ausprobiert und es kamen immer nur striche.
Hier nochmal die bus liste
