ASRock B550M-ITX/ac - WLAN Upgrade?

[SpiII]

Hi,

weiß jemand, ob ich beim ASRock B550M-ITX/ac das WLAN upgraden kann bzw. ob da eine normale 2230 Intel-Karte installiert ist?

Im Handbuch steht nichts diesbezüglich, Bilder und Videos/Reviews zeigen auch nichts.

Man kann das Modul wohl demontieren, denn auf der Unterseite sind 2 Schrauben und in einem Video war kurz zu sehen, wie er das ganze silberne Modul scheinbar aufsteckt.

Das Mainboard ist noch nicht gekauft. Ich suche nach Alternativen fürs GIGABYTE A520I AC, weil das kaum noch lieferbar bzw. sehr teuer ist.
Vllt. hat jemand da einen Tipp für ein anderes Mainboard, worauf ein 5600G läuft und das max. 135€ kostet.


Danke und schönen Abend
Spillunke



[0x8100]

es würde mich wundern, wenn es nicht so wäre. habe in der vergangenheit bei einem asrock x370 und b450 itx-board so die wlan-karte getauscht.



[madmax2010]

Dann würde ich es für mich darauf ankommen lassen. Genug indizien.

es würde mich wundern, wenn es nicht so wäre

nciht mehr sicher welches board, aber ich habe auch schpon gesehen, dass du kleine Karten einfach aufgeloetet waren. Selten und fies



[ghecko]

1x M.2/E-Key (PCIe, 2230, belegt mit WiFi+BT-Modul)

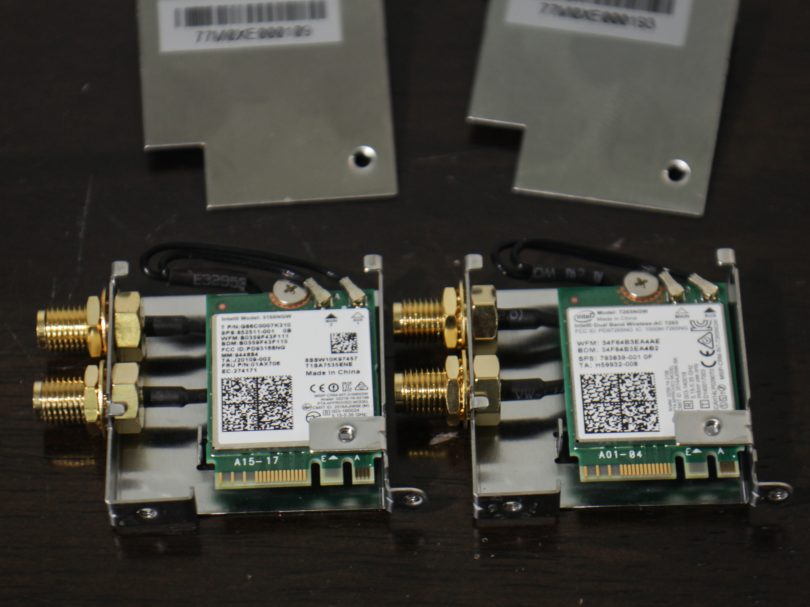

Kannst du upgraden. Auf der Unterseite des MB sind zwei Schrauben, die lösen und du kannst das Shield vorsichtig abnehmen. Darunter ist ein handelsüblicher M.2 WLAN Chipsatz. Pass aber mit den SMA-Steckern auf, ich weiß nicht wie lange die Kabel sind.



[prian]

Ggf. hilft Dir das weiter, mein Fatal1ty B450 Gaming-a/c hat wohl den selben Chip drauf.

Hier dazu was bei reddit.com, da hat es jemand gemacht.

https://www.reddit.com/r/ASRock/comments/hmsgiq/swapping_wifibt_module_on_asrock_b450_fatality/



[0x8100]

auf reddit wurde auch gesagt, dass man es austauschen kann.



[SpiII]

Perfekt, dann ist das bestätigt und das Board wohl so gut wie gekauft.
Hoffentlich ist da schon ein aktuelles BIOS drauf, was den 5600G unterstützt.

Danke



[Vincy]

Kann man austauschen, serienmäßig ist es ein Intel AC3168 Modul.
Verwenden kannst AX200, AX210.

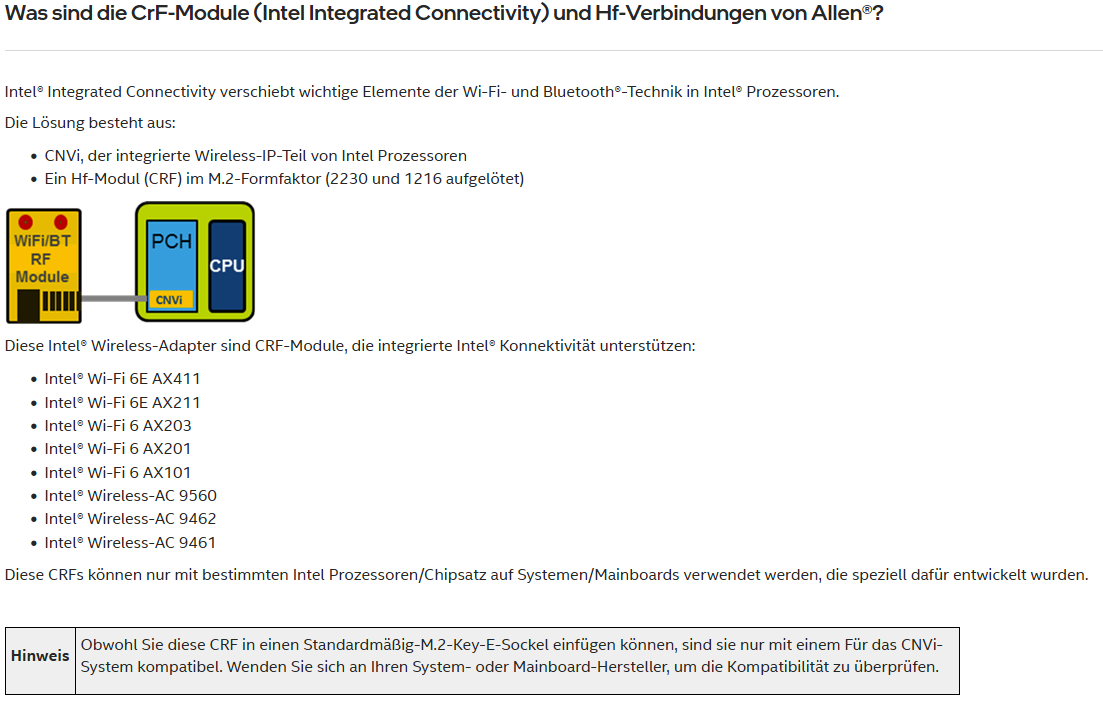

Bei AMD Boards kann man alle, außer die CNVio Versionen (9461, 9462, 9560, 201, 211, 411) verwenden.
https://www.intel.de/content/www/de/de/support/articles/000026155/wireless.html

Der M.2 Slot WiFi ist immer Key-E, die Module aber unterschiedlich.
Key A+E: WiFi for all
Key-E: CNVi only

https://www.intel.de/content/www/de/de/support/articles/000026155/wireless.html



[SpiII]

Bei AMD Boards kann man alle, außer die CNVio Versionen (9461, 9462, 9560, 201, 211, 411) verwenden.

Oh interessant. Gepalnt war eigentlich eine AX211 ohne vPro.

Wo besteht da die Inkompatibilität?
Laufen die gar nicht oder nur irgendwelche Features nicht?



[ghecko]

Wo besteht da die Inkompatibilität?

CNVio Ist so ein Intel-exklusives Ding. Mal geht es, mal nicht, ich würde da nicht rumexperimentieren und die normalen Versionen nehmen. Sind ja nicht schlechter.



[0x8100]

würde nicht laufen:
https://www.intel.com/content/www/us/en/support/articles/000054819/wireless.html
https://www.intel.com/content/www/us/en/support/articles/000026155/wireless.html



[madmax2010]

Oh interessant. Gepalnt war eigentlich eine AX211 ohne vPro.

Nimm die 210 200oder gleich 500



[SpiII]

Alright, dann teste ich es mit der AX211, weil die schon bestellt ist.

Ansonsten habe ich noch irgendwo eine AX200 rumliegen.



[ghecko]

würde nicht laufen:

Ich konnte das selbst nicht testen, aber es gibt wohl Boardies die mit AMD-Laptops die Karten betreiben und mich eines besseren belehren wollten. Es scheint wohl in Einzelfällen auch auf AMD-Plattformen zu funktionieren wenn die Sterne richtig stehen, aber überprüfen kann ich das nicht.



[Vincy]

Den Versuch kannst dir ersparen. CNVio-Module (Key-E) passen zwar mechanisch in den M.2 Slots, haben aber unterschiedliche Kontakte. Entweder werden die nicht erkannt oder mit gelben Ausrufezeichen. Aber immer ohne jegliche Funktion!

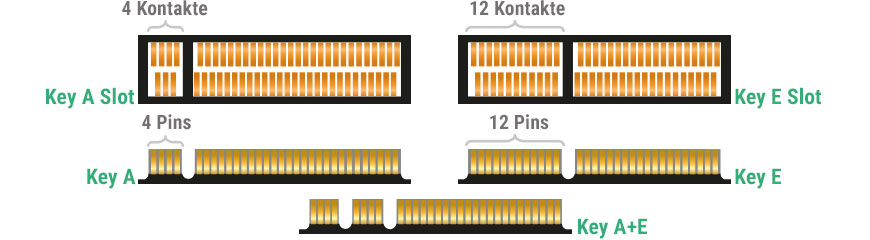

Der M.2 Slot WiFi ist immer Key-E, die WiFi-Module aber unterschiedlich.
Key A+E: WiFi for all

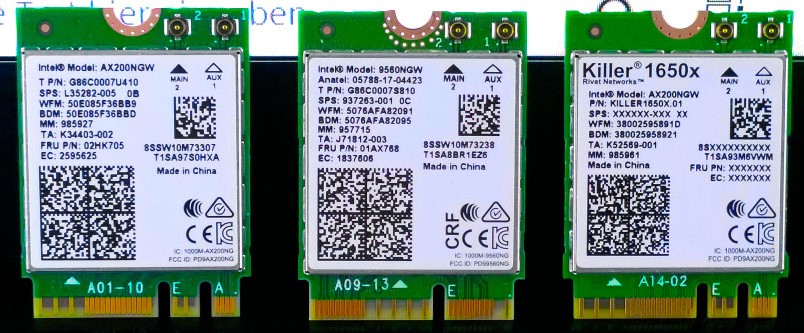

Key-E: CNVi only (im Bild, Mitte)
