Asus B650E-F defekt?

[AllesPutt]

Guten Abend

Ich habe mir das Asus ROG Strix B650E-F inkl. AMD Ryzen 7 78003D, DD5 6000 32GB gekauft.

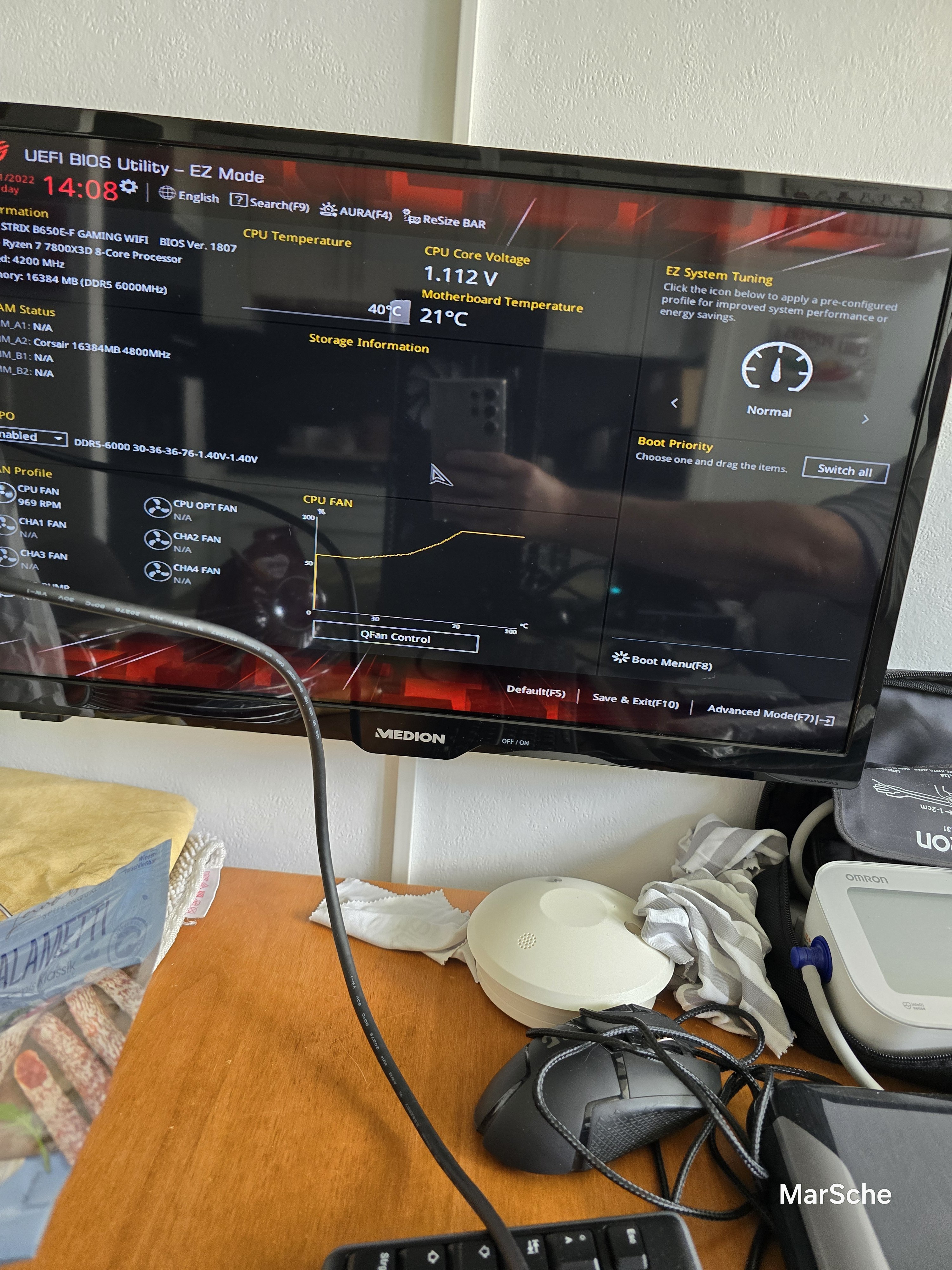

Das Board hat vom Werk die Bios Version 1807 installiert das Board kommt auch ins Bios. Dort sehe ich jedoch keinerlei meiner NVMe Steckplatz 1 oder SSD's die per SATA 1/2/3 angeschlossen sind.
Der Controller ist natürlich aktiviert auf AHCI.

STROM ist vorhanden, getestet und gemessen. 5V, 3,3V und 12V

Ich habe dann gedacht, machst erstmal neues Bios und flashte das per Asus EZ3 im Bios. Danach blieb das Board jedoch mit roter LED auf CPU hängen und kein Bild mehr. Ich wartete bis zu 15 Minuten mehrmals, nichts.

Habe mehrere Bios per Backup versucht aber erst das 1807 geht wieder aber wieder ohne Erkennung der Sata und NVMe Platten.

Zusätzlich habe ich beim Booten immer einen Hinweis, dass ich alle 12V Leitungen für die CPU stecken sollte, was baer geschehen ist. Das Netzeil ist ein Corsair RM750e und laut Messegerät liegen jeweils 12V an.

Ich vermute ein Defekt am Board.

Habt iht noch eine Idee?

Danke



[simonx]

Hast du den RAM in Slot #2 und #4 verbaut (A2 und B2)?

Ergänzung (8. Juli 2024)

Sonst kämen mir noch Flüchtigkeitsfehler wie Stromversorgung der SSDs etc. in den Sinn, wovon ich aber nicht ausgehe.

Ergänzung (8. Juli 2024)

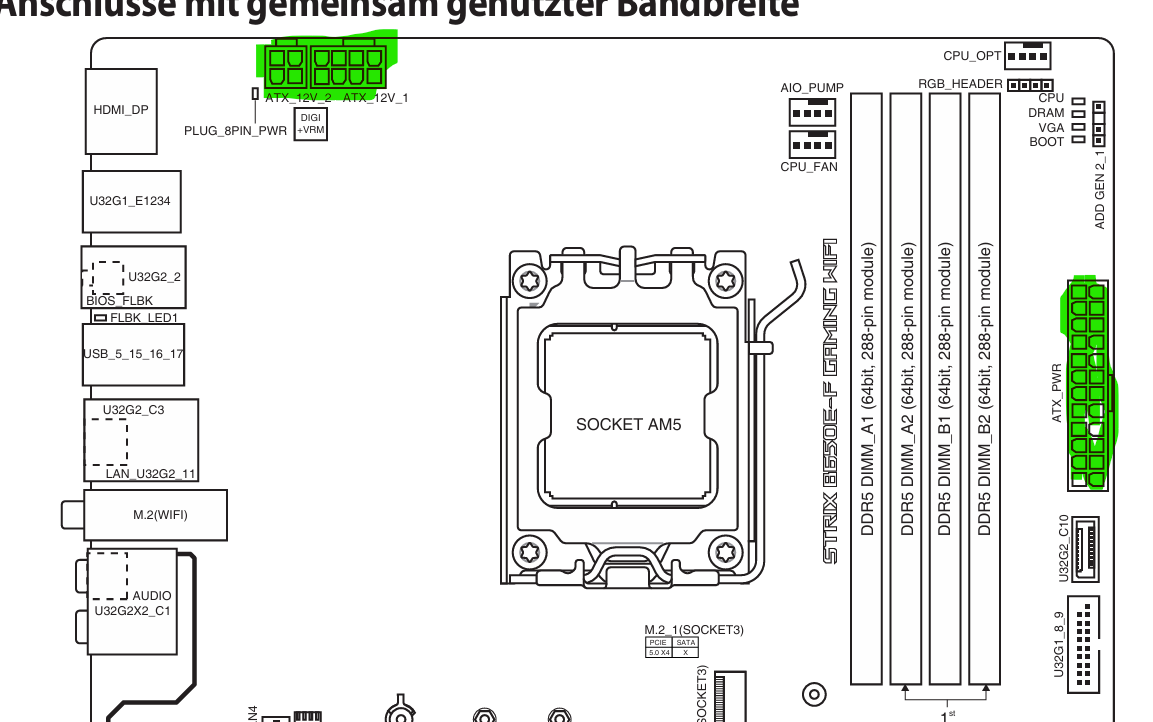

Die grün markierten sind bei mir zur Versorgung der CPU gesteckt, hast du ggf. etwas übersehen?

Anhand des Screenshots kannst du auch nochmal die richtigen RAM-Slots #2 und #4 überprüfen.

Ergänzung (8. Juli 2024)

Und zu guter Letzt noch der Link zum Handbuch:
https://dlcdnets.asus.com/pub/ASUS/mb/Socket AM5/ROG_STRIX_B650E-F_GAMING_WIFI/G23880_ROG_STRIX_B650E-F_GAMING_WIFI_UM_V4_WEB.pdf?model=ROG STRIX B650E-F GAMING WIFI



[AllesPutt]

Hi

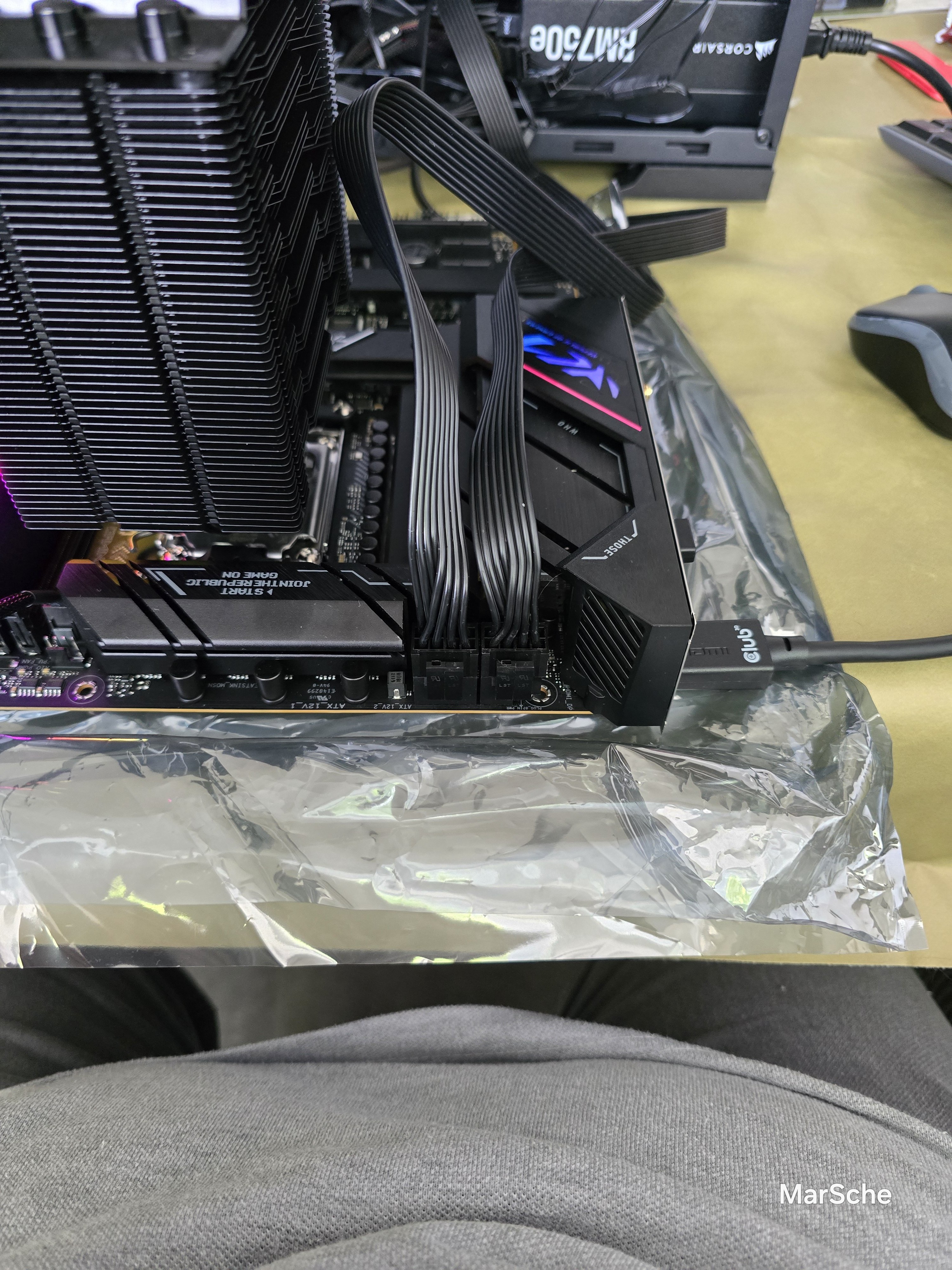

Ja, ich habe A2 und B2 bestückt und auch die Stromversorgung so gesteckt, wie deine grüne Markierung.
Habe das Board mittlerweile ausgebaut und prüfe es auf dem Tisch. Stecker sitzen alle fest.

Ich schnall es nicht, warum 1. keinerlei Laufwerk im Bios erkannt wird, 2. Warum nur das BIOS 1807 läuft, 3. Nur die blauen und roten USB ohne Windows funktionieren. Es ist noch kein Windows installiert. Die USB 2.0 sind sowohl hinten, als auch am Tower ohne Funktion. Einzig der USB mit dem Aufdruck BIOS geht auch.

Ich habe die Printversion des Handbuchs und nutze es auch.



[simonx]

Ich besitze das Board seit fast einem 3/4 Jahr und habe die von dir beschriebenen Probleme nie erlebt.
Ehrlich - bevor du dich ergebnislos rumplagst, schick das Board zurück und lass dir Ersatz schicken.
Ich bin subjektiv gesprochen insgesamt zufrieden mit dem Board.



[BmwM3Michi]

beim Einsetzen der CPU evtl Pins verbogen?



[Restart001]

Warum nur das BIOS 1807 läuft

Nach nem BIOS Flash immer die Defaults im BIOS laden und speichern, oder -> mache einen CMOS Clear laut Mainboard-Handbuch.



[AllesPutt]

Auch ClrCmos und Batterie entfernt durchgeführt. Alles brachte nichts mit einem anderen Bios. Ob das ganz aktuelle oder eine Version davor. Das Board hängt dann bei der CPU Prüfung für immer.
Die Pins habe ich auch überprüft, weil ich die CPU JETZT dreimal raus hatte.
Mit Smartphone fotografiert und gezoont. Pins alle perfekt.
Habe natürlich bereits ein Board nachgeordert, diesmal jedoch das Asus B650e-E anstatt F.

Ich möchte trotzdem verstehen wo das Problem liegt. Ich bin niemand der aufgibt ;-)

Wenn es an der CPU bzw. den Pins liegen würde, dann würde 1807 auch nicht ins Bios booten.

Und ganz merkwürdig die Nichterkennung der SSD's am SATA und die NVMe.
Die Laufwerke sind alle i.O. gerade in einem älteren System getestet.



[AllesPutt]

Guten Morgen

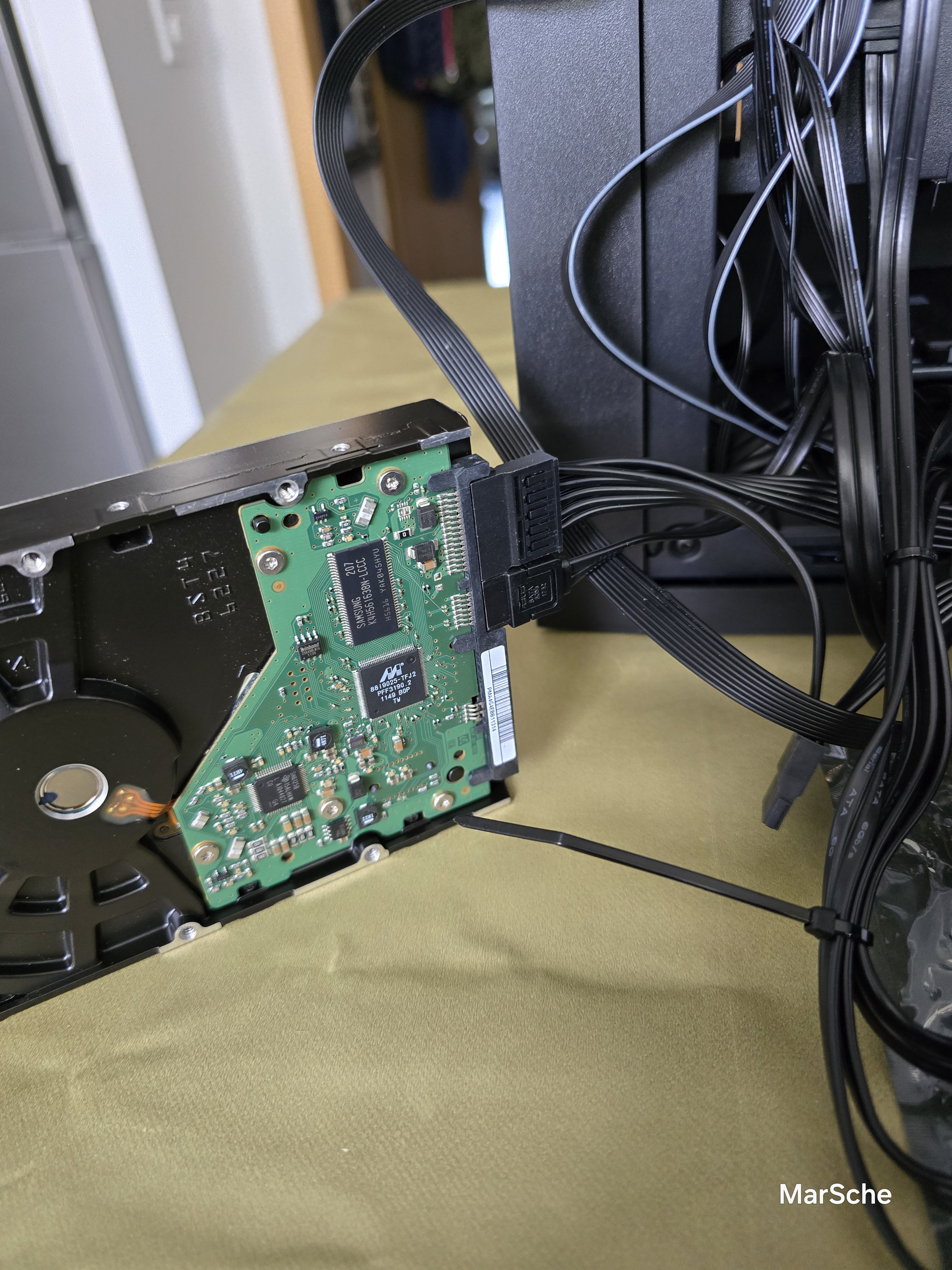

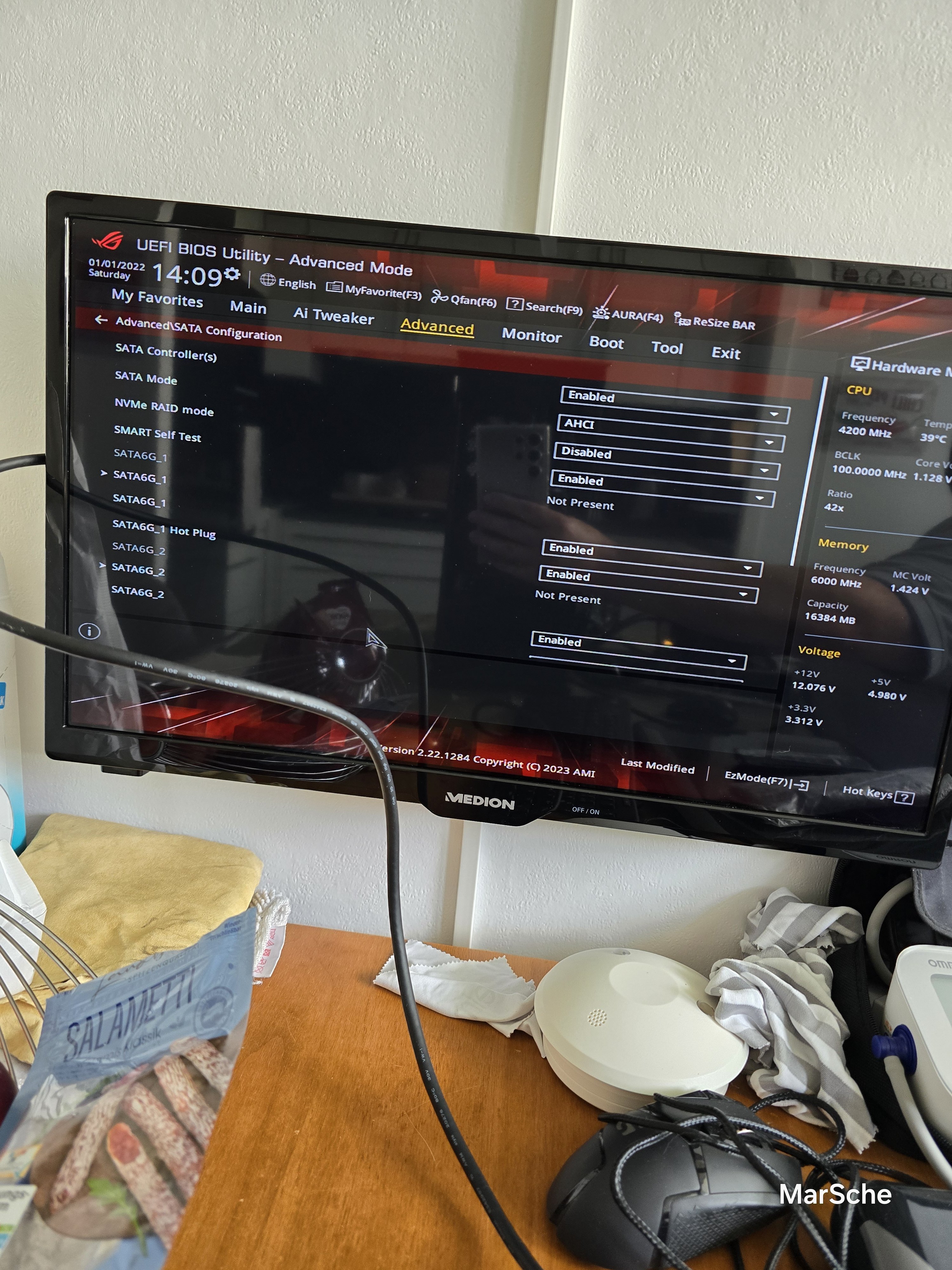

Ich habe nun mal eine ältere HDD an Sata angeschlossen.
Damit kann man wenigstens spüren ob der Motor dreht, das tut er ubd auch hier wird die Platte nicht im Bios erkannt.
Es wird defekt sein.

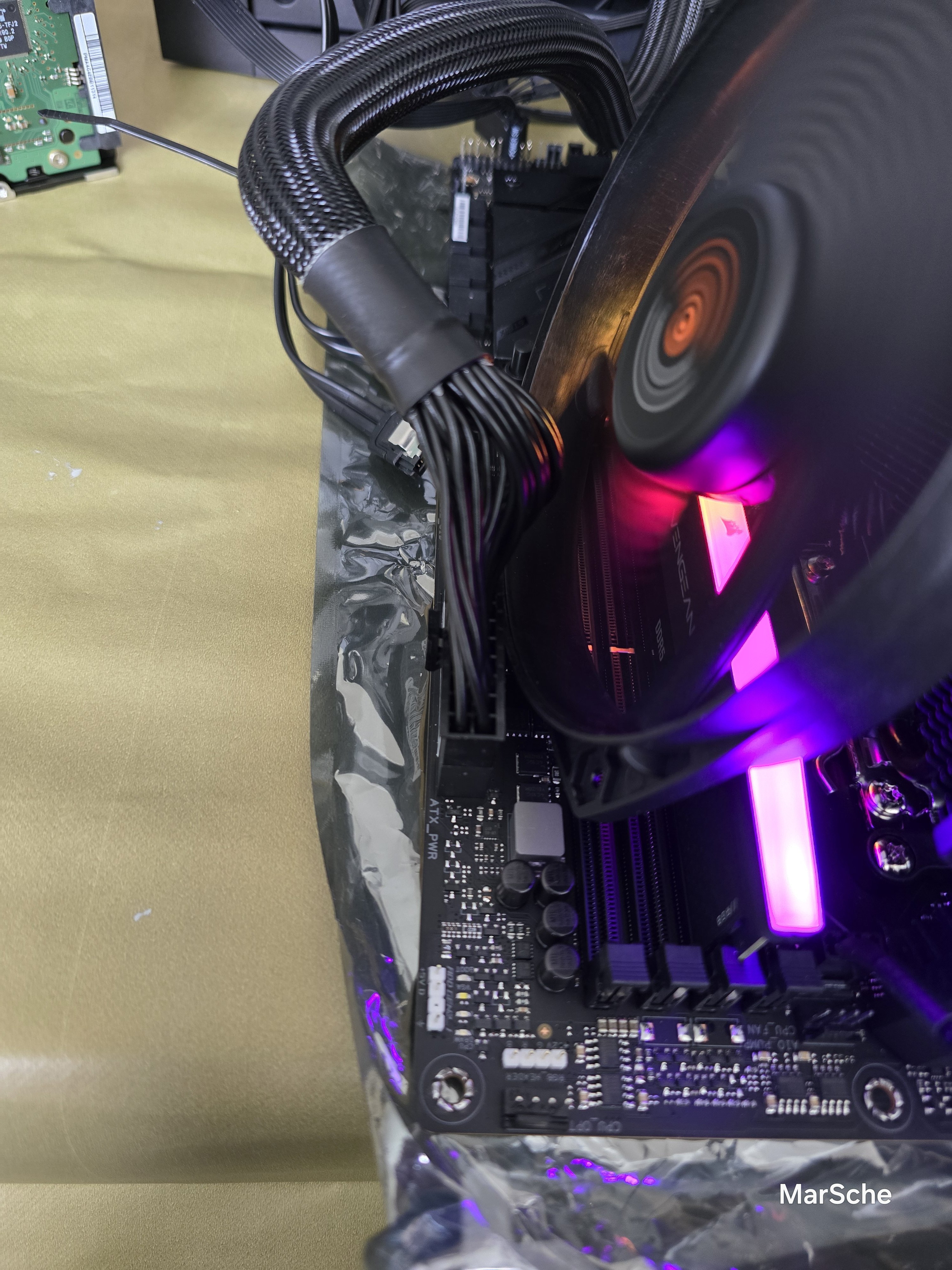

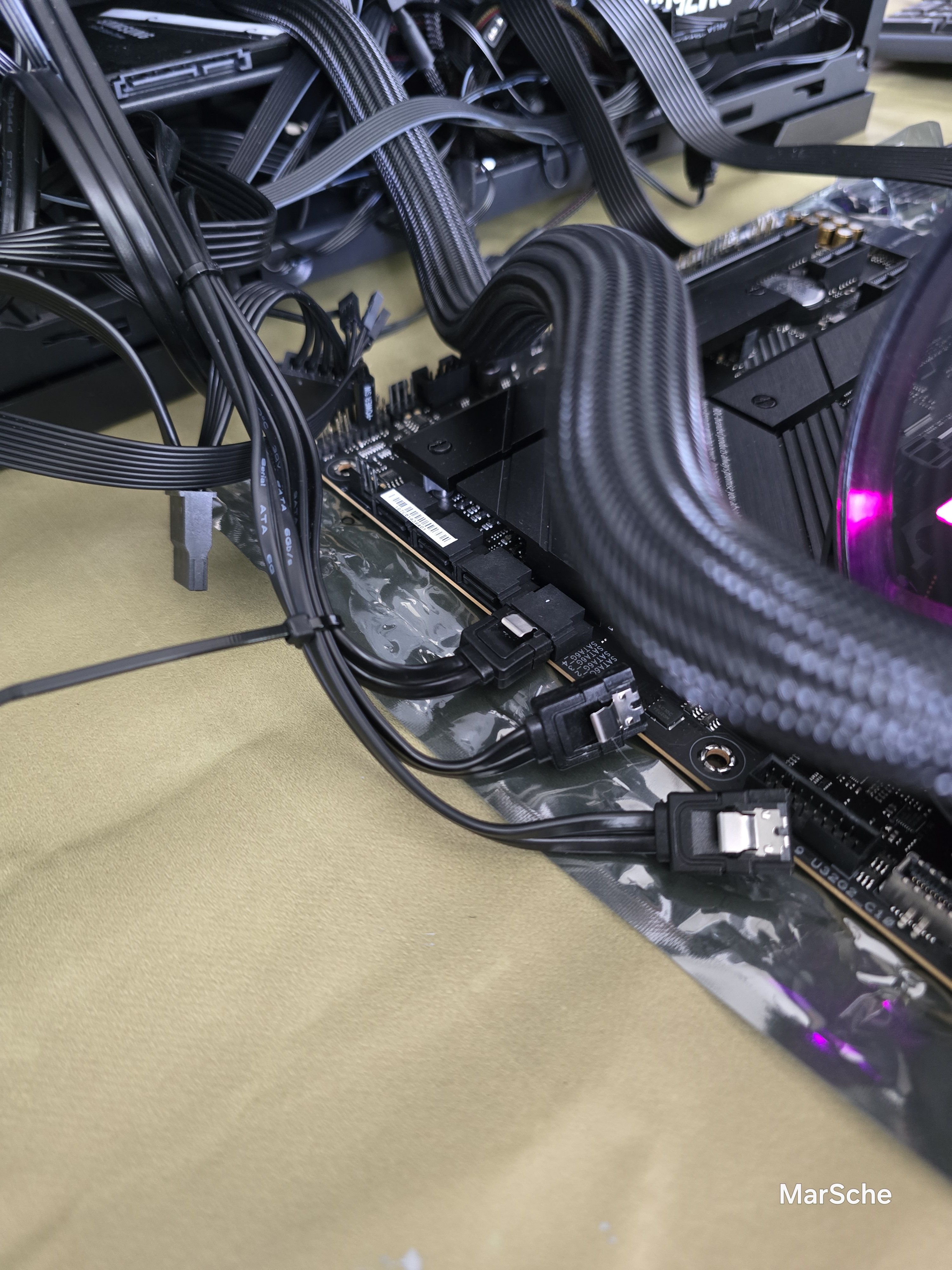

Anbei Fotos des Aufbaus.

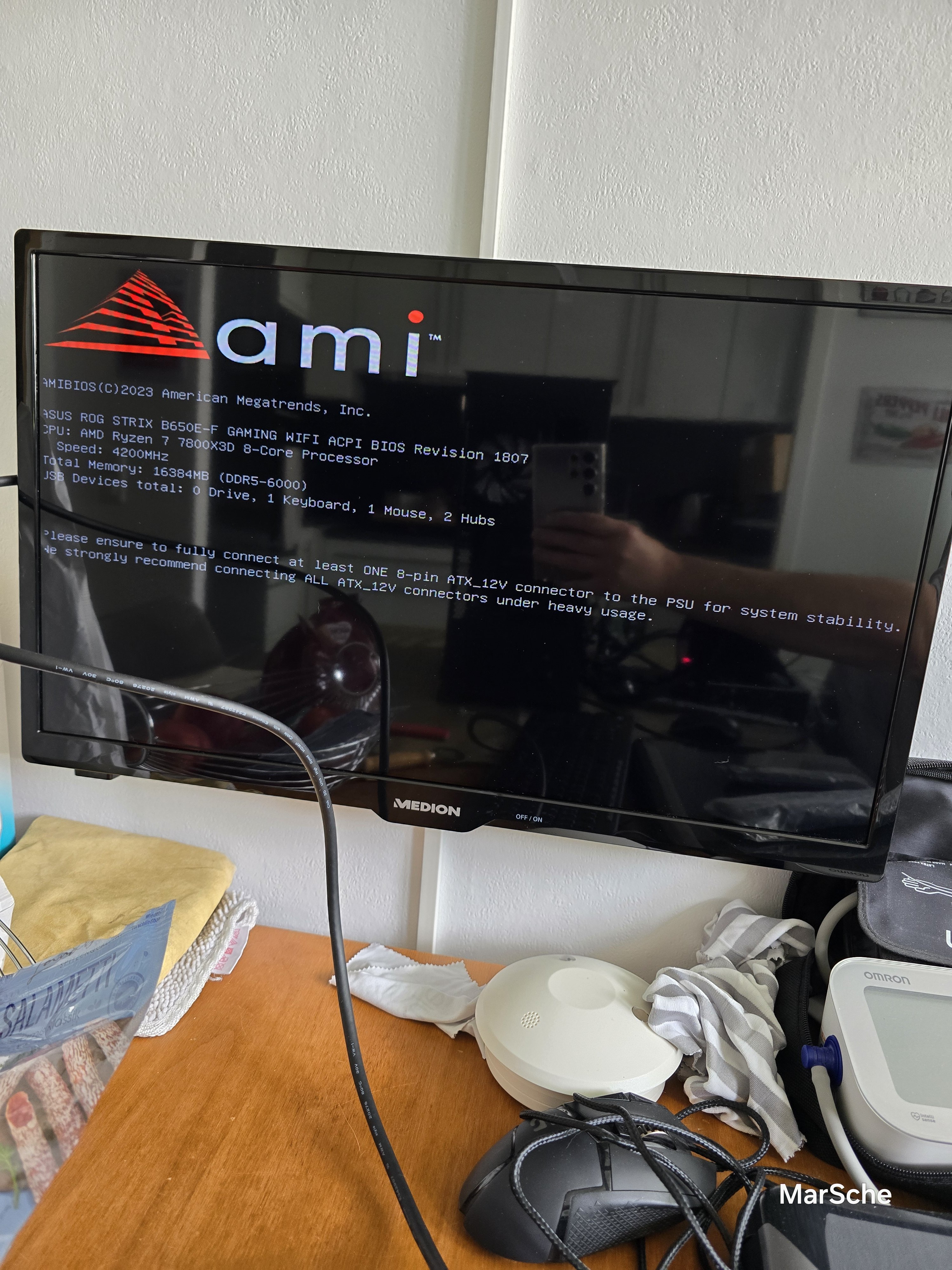

Auch merkwürdig diese Meldung der 12V Leitung beim Boot.



[AllesPutt]

Nachtrag

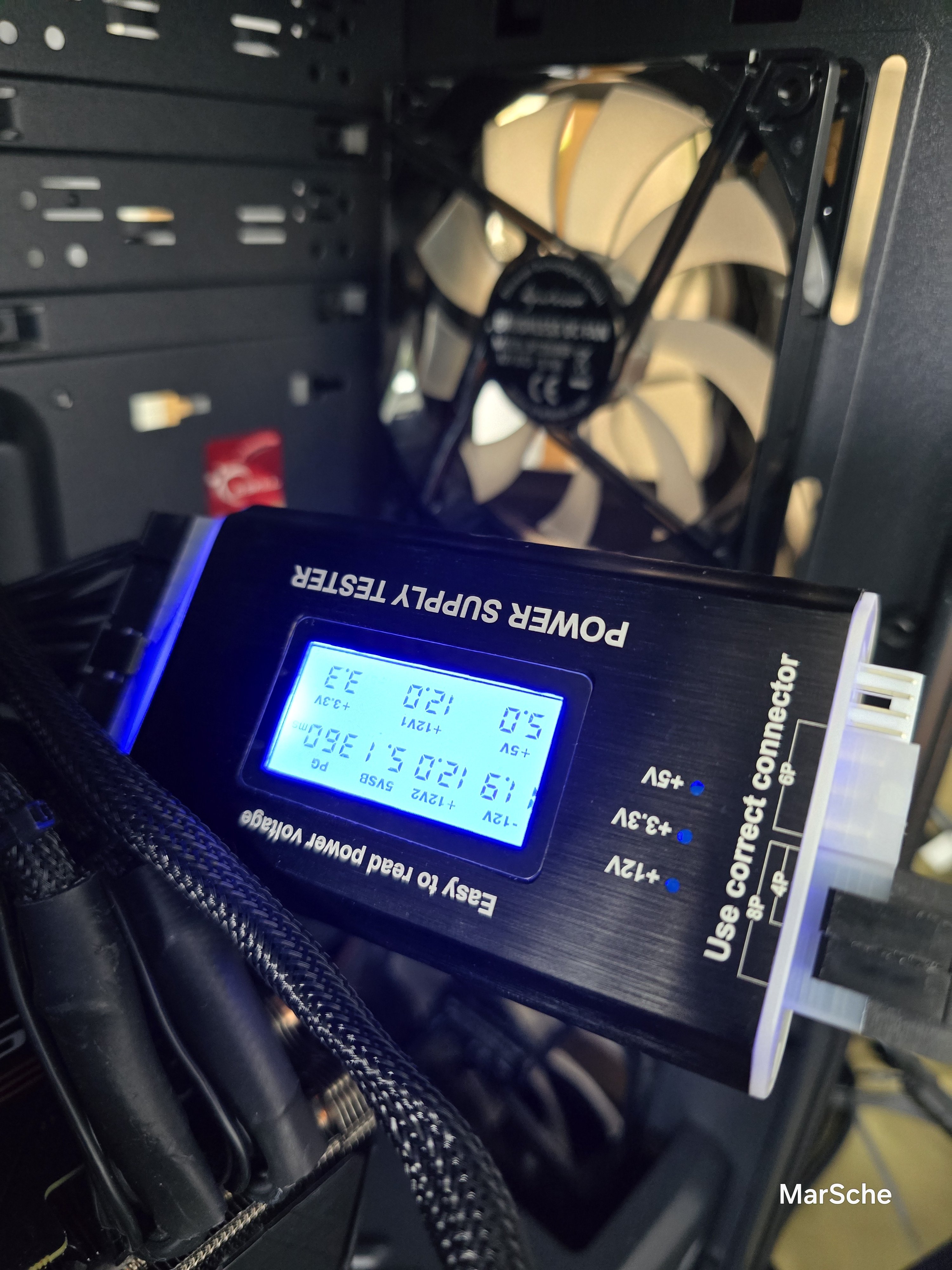

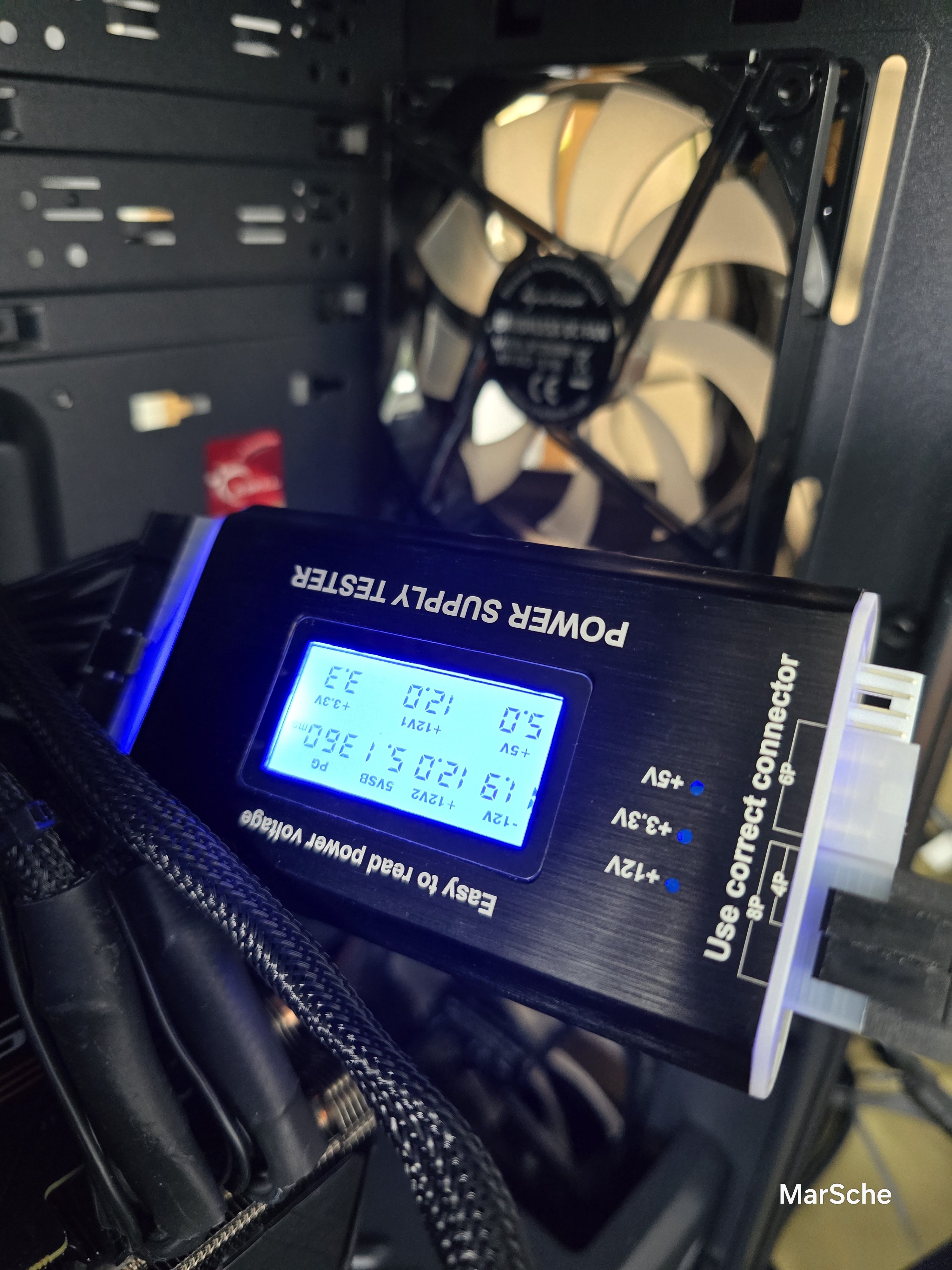

Ich habe nun mal ein Seasonic Netzteil, welches in einem anderen PC verbaut ist mit einem Netzteiltester überprüft. Dort werden mir die -12V angezeigt, was mit bei meinem aktuellen Cosair nicht angezeigt wird. Dort fehlen diese -12v laut Tester. Dazu hatte ich einen anderen Thread eröffnet.

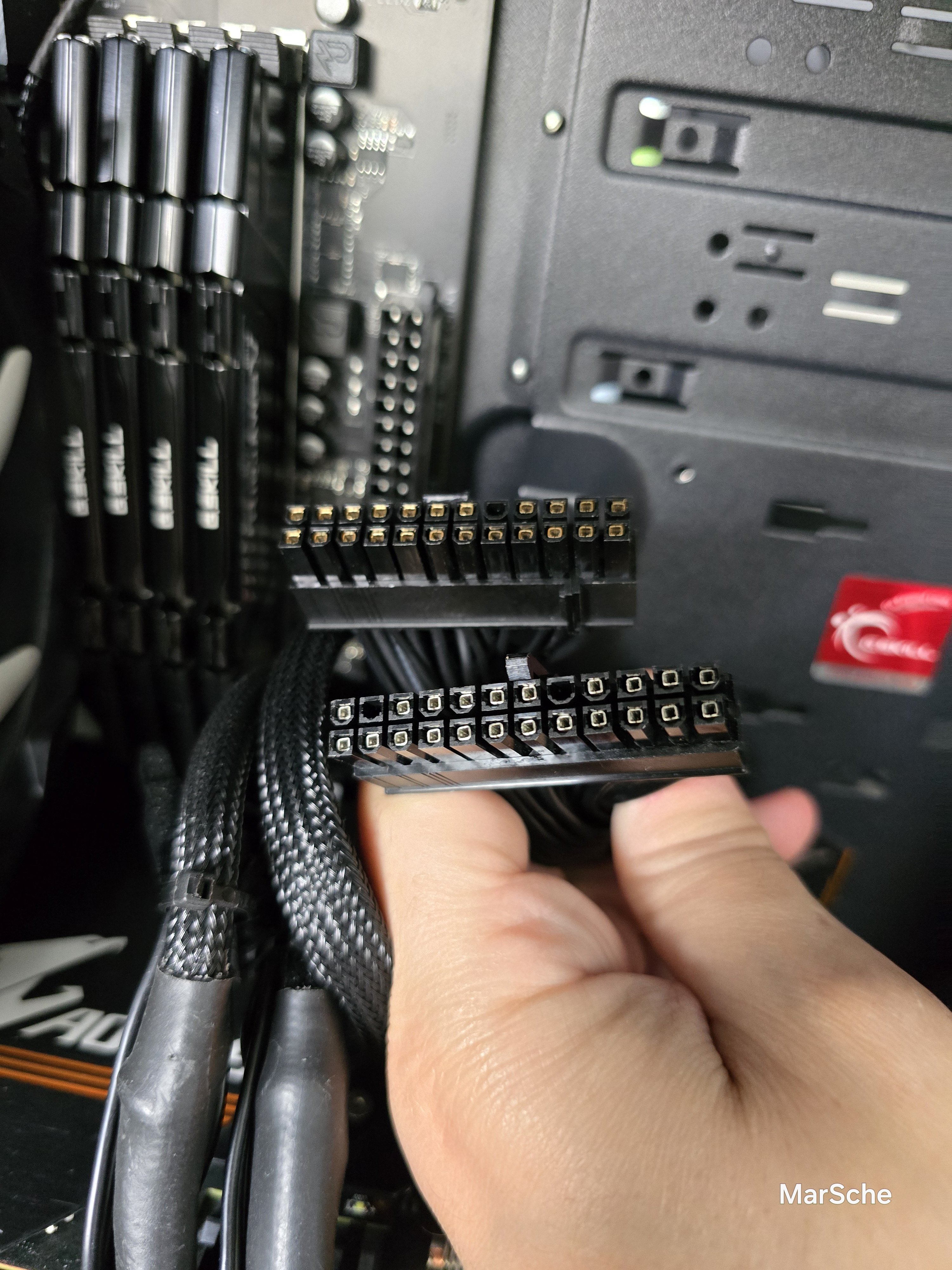

Zudem sehen die ATX Stecker anders aus.
Beim Seasonic, goldene Kontakte, ist ein Kontakt mehr vorhanden, als beim Corsair, silberne Kontakte, siehe Foto.

Nach check in den technischen Unterlagen ist beim Corsair in der Tat Pin 14 (-12V) und Pin 20 (+5V) nicht mehr vorhanden. Beim Seasonic ist es Pin 20 (+5V).

Kann es sein, dass ASUS Boards auf den fehlenden Pin 14, -12V reagiert?

Könnte das der Grund sein, warum das Board nicht läuft?



[Restart001]

Habe natürlich bereits ein Board nachgeordert

Also abwarten, bis dann.



[AllesPutt]

Neues Board gekommen, das gleiche Problem. Keine Platten werden erkannt.
Was bleibt da noch, die CPU.



[Restart001]

das gleiche Problem

Das ist echt ne Katastrophe, will mir nix einfallen.



[AllesPutt]

Es kann dann ja nur die CPU sein.
Anderes Netzeil ausprobiert, selber Problem. Laufwerke an anderem Rechner ausprobiert und funktionieren.
Exakt das gleiche Problem mit einem getauschten Board.

Ist der SATA CONTROLLER nicht auch in der CPU? Die waren einst auf dem Board und wurden doch dann on die CPU gepackt oder?
NVMe geht ja auch nicht.
USB2.0 gehen auch nicht aber USB 3.0, natürlich alles im Bios, weil Windows installieren ist nicht, da keine Laufwerke gefunden werden.



[Restart001]

Ist der SATA CONTROLLER nicht auch in der CPU?

Nein, da kann höchstens ein PCIe-Lane ausgefallen sein. Dann wäre es die CPU.



[BmwM3Michi]

klar, auch eine CPU kann defekt sein! Bestelle beim Verkäufer eine neue, und teste sie! Sonst zieht sich das noch ewig hin!



[AllesPutt]

Habe eine neue geordert aber nicht dort wo ich die Erste her hatte.
Die wollen erstmal die CPU testen usw. selbt auf den Vorschlag, das ich eine neue kaufe, diese auch vorab bezahle und die mir dann die alte, bei Erhalt, verrechnen, wollten die nicht.
Das hätte sich ewig hingezogen, bis ich eine Austausch CPU bekommen hätte.
Habe dort widerrufen und bei einem andern bestellt.



[BmwM3Michi]

mein erster 11700K war auch nach paar Tagen schon defekt. Natürlich habe ich auch erst Mainboard und RAM gewechselt, am Ende dann die CPU zum Intel Service Niederlande gesendet, nach 3 Tagen kam Ersatz mit DHL-Express!



[AllesPutt]

3Tage für neuen, direkt über Intel Service ist top.



[AllesPutt]

Damit Ihr das mal nachvollziehen könnt was das Problem ist, habe ich ein Video erstellt.

Video



[Restart001]

war schon
