Asus Z77 extreme6 M2 voll ausnutzen?

[Megabum]

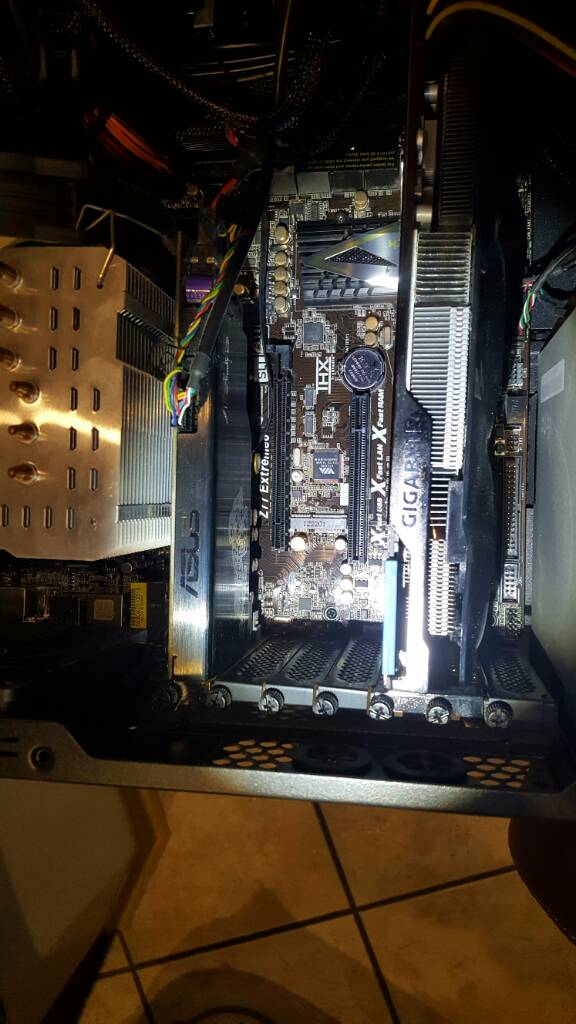

Jetzt bin ich im Lande, hier ist das Bild vom Mainboard. Meint ihr, bringe ich da PCIe 3.0 noch rein?



[Deathangel008]

@ TE: warum hast du die graka in den x8-slot gesteckt?



[Megabum]

Ja die will ich noch um stecken, da war bei mir vorher Laufwerk drin, und wegen Anschluss war die Graka im Weg
Ich glaube die bringe ich auch nicht andares rein, man siehts dass die ziemlich am laufwerk rahmen dran ist, die gehört ein Slot weiter zur Soundkarte rein oder?



[Deathangel008]

@ TE:
ich hätte dann ja das laufwerk irgendwoanders hingepackt.
deine frage aus beitrag 21... die ersten beiden mechanischen x16-slots hängen an der CPU, der erste mit 16 lanes (8 lanes wenn der zweite auch belegt ist), der zweite mit 8 lanes. abhängig von der CPU PCIe3.0 (Ivy-Bridge) oder 2.0 (Sandy-Bridge). der dritte mechanische x16-slot hängt mit 4 2.0-lanes am chipsatz. wurde hier schon mehrfach gesagt. die M.2 mit PCIe3.0 anzubinden geht zwangsläufig auf kosten der graka. hast du ne Ivy-Bridge-CPU?



[Megabum]

Wo kann ich das auslesen ob es eine Ivy-Bridge ist ?, da ist ein i5 3570K verbaut



[Deathangel008]

@ TE: der 3570K ist Ivy-Bridge.



[Megabum]

@ TE:
ich hätte dann ja das laufwerk irgendwoanders hingepackt.
deine frage aus beitrag 21... die ersten beiden mechanischen x16-slots hängen an der CPU, der erste mit 16 lanes (8 lanes wenn der zweite auch belegt ist), der zweite mit 8 lanes. abhängig von der CPU PCIe3.0 (Ivy-Bridge) oder 2.0 (Sandy-Bridge). der dritte mechanische x16-slot hängt mit 4 2.0-lanes am chipsatz. wurde hier schon mehrfach gesagt. die M.2 mit PCIe3.0 anzubinden geht zwangsläufig auf kosten der graka. hast du ne Ivy-Bridge-CPU?

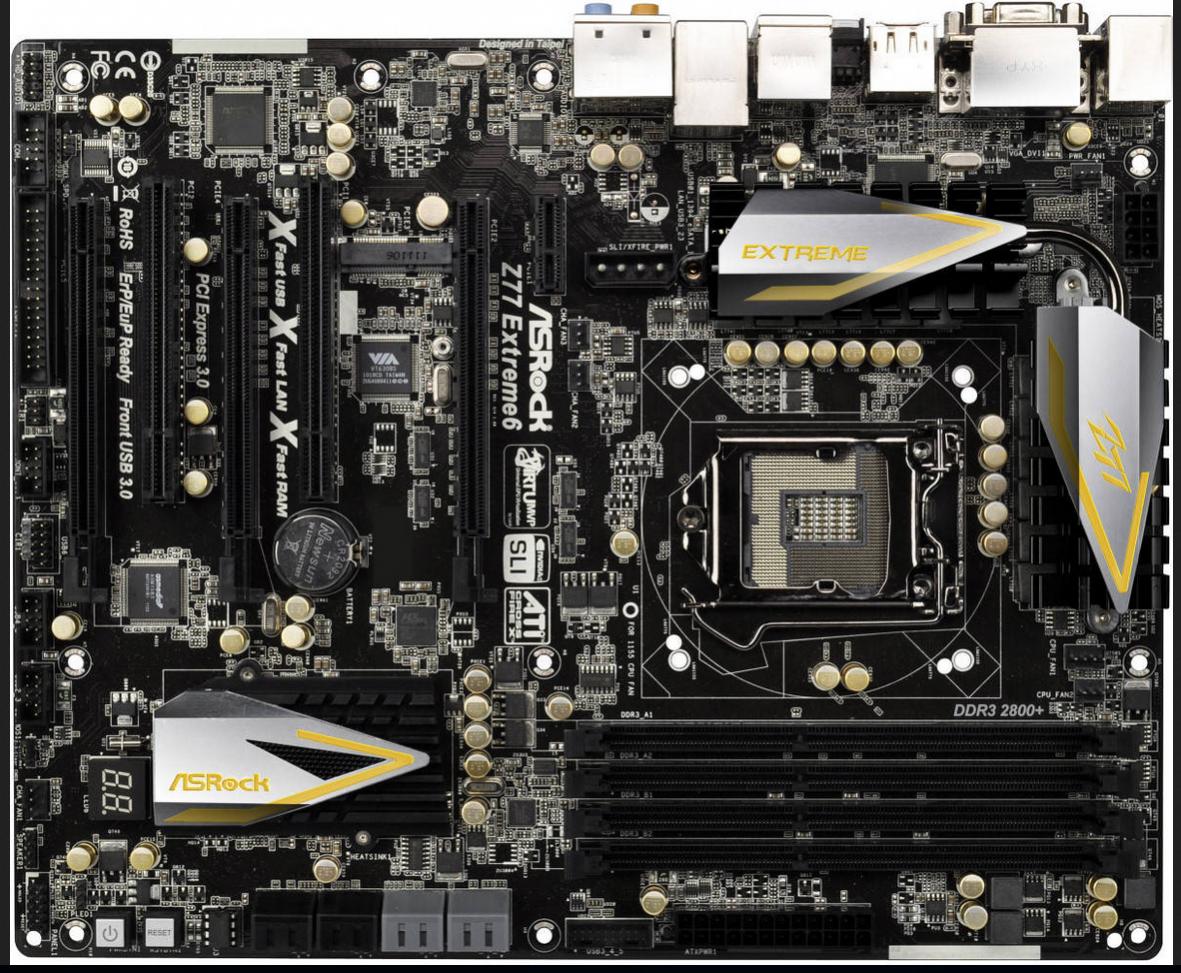

Hier ist das Bild vom Board, kannst du bitte zeichnen wie ich das ambesten stecken soll, um bestmöglich in allen bereichen die Leistung raus zu holen. Gleich neben CPU ist klar, da ist die Soundkaerte, die kann ich nicht wo anderes stecken. Und wo soll ich am besten Garka hin und dann Adapter mit M2 ?



[Deathangel008]

@ TE:
handbuch? graka in PCIe2 (den ersten x16-slot unter der CPU), die M.2 samt adapter entweder in PCIe4 (zwischen den PCI-slots; für volle geschwindigkeit auf kosten der graka) oder PCIe5 (unter dem zweiten PCI-slot; mit einschränkungen bei der performance). ebenfalls im handbuch sollte stehen ob sich PCIe1 und PCIe5 lanes teilen.



[Chris-W201-Fan]

Oder er lässt es so und steckt oben die nvme rein dann ist das Platzproblem auch egal



[Megabum]

Würde dann auf das gleiche raus gehen oder?



[Chris-W201-Fan]

Jo, nur eben Platztechnisch für dich besser



[Megabum]

Ja, da ist schon ganz ganz eng mit Graka, musste ich die Kabel durch Laufwerk schacht ziehen, und wird auch sehr sehr eng. Gut, dann werde ich noch so ein Adapter bestellen, und hoffe dass es ordentlich läuft
