Projekt Companion Cube ITX-Case

[Lilz]

@joinski: Ich hab leider nur Infos bzgl des ITX Boards. Solche Geschichten brauchen leider ne Weile und der Chipsatz der scheinbar betroffen ist, ist auch nicht mehr der neuste. Vllt hatte ich Glück :-)

Gibt aber wieder neue Bilder:



[DDD]

Dort mit am meisten betroffen ist doch auch ein ITX Board H81M-ITX. Diese Geschichte dort läuft schon seit mind Juli 2014, die ct hatte das im Januar 2014 schon entdeckt und der Chipsatz ist der neueste den es aktuell noch gibt in dem Segment, von der Serie9 gibt es ja nur Z97 und H97.
Mit was hattest du Glück?



[Lilz]

[...]Mit was hattest du Glück?

Mit der Supportanfrage bzgl des H81TM-ITX. Vielleicht war das Problem aber auch schon länger bekannt und deshalb gab es nach paar Wochen schon einen Fix. Das mit neuste war wohl falsch ausgedrückt - besser wäre: 'ist auch schon lang aufm Markt'. Ich hab das beschriebene Problem jetzt selbst noch nicht gehabt, vllt ist das Board nicht betroffen oder es kommt noch...



[DDD]

Kann schon gut sein dass dein H81TM noch nicht betroffen ist, vielleicht wenn der BIOS Fix da ist



[Lilz]

jetzt gehts hier auch mal weiter, leider nur ne Kleinigkeit, weil ich noch auf Teile warte:



[Lilz]

Nach ein paar organisatorischen Fragen die geklärt werden mussten kann ich heute wieder ein Update schreiben(im ersten Post):



[Retikulum]

was für eine Oberfräse hast du?



[Lilz]

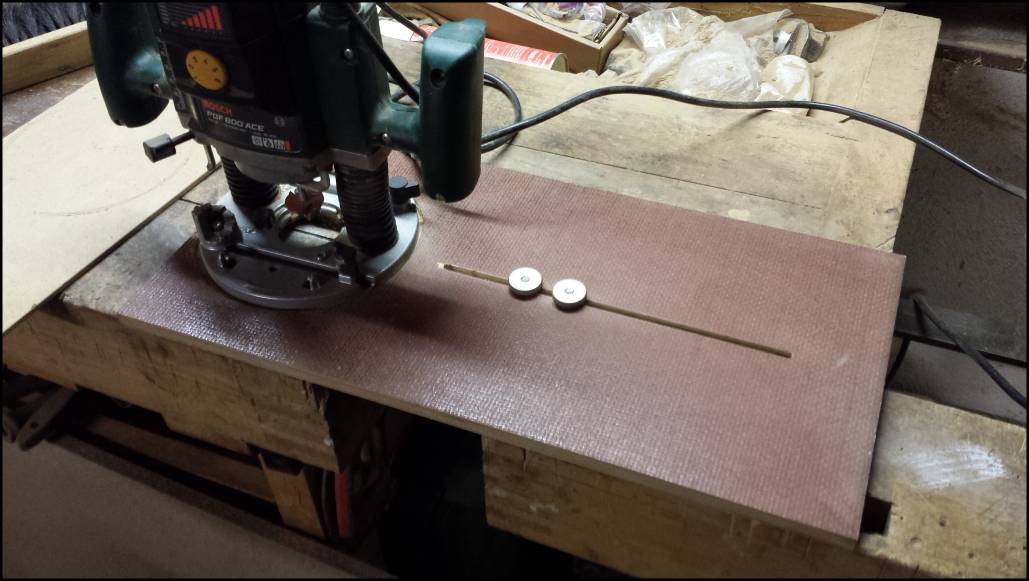

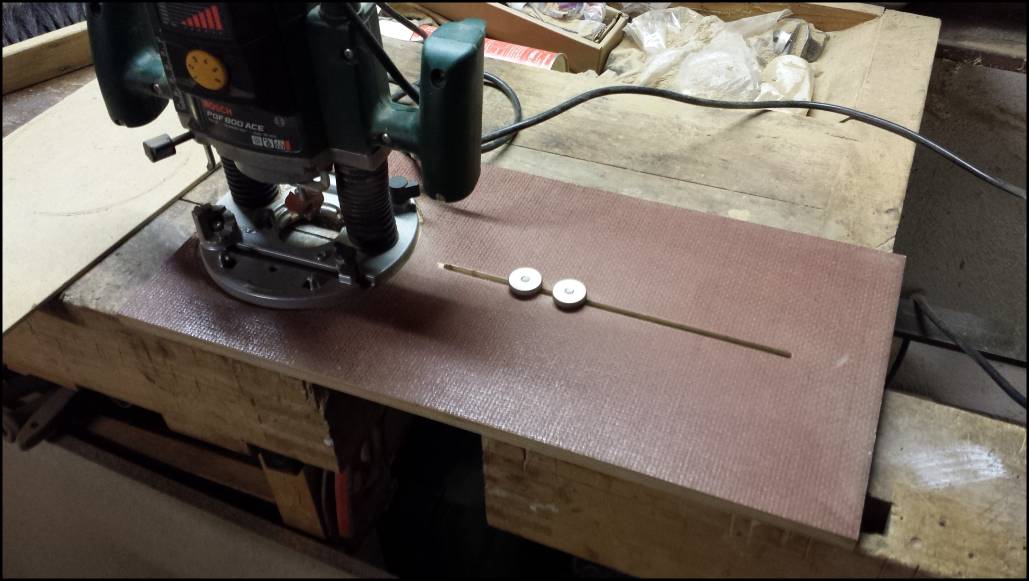

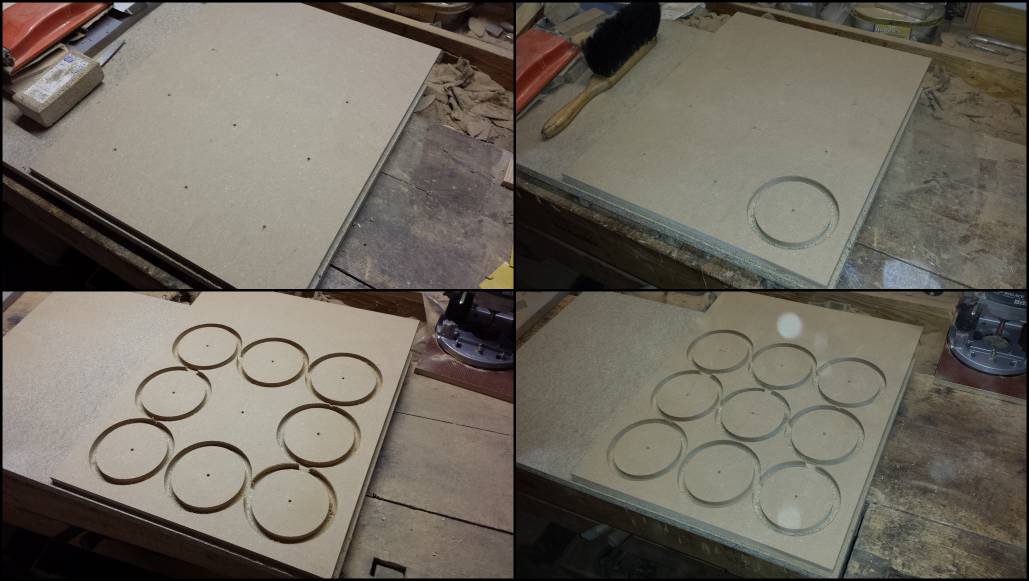

@Retikulum: ich nutze eine POF 800 ACE von Bosch. Hab nen Bild angehängt inkl. des provisorischem Fräszirkels.

Dazu noch ein kleines Update.

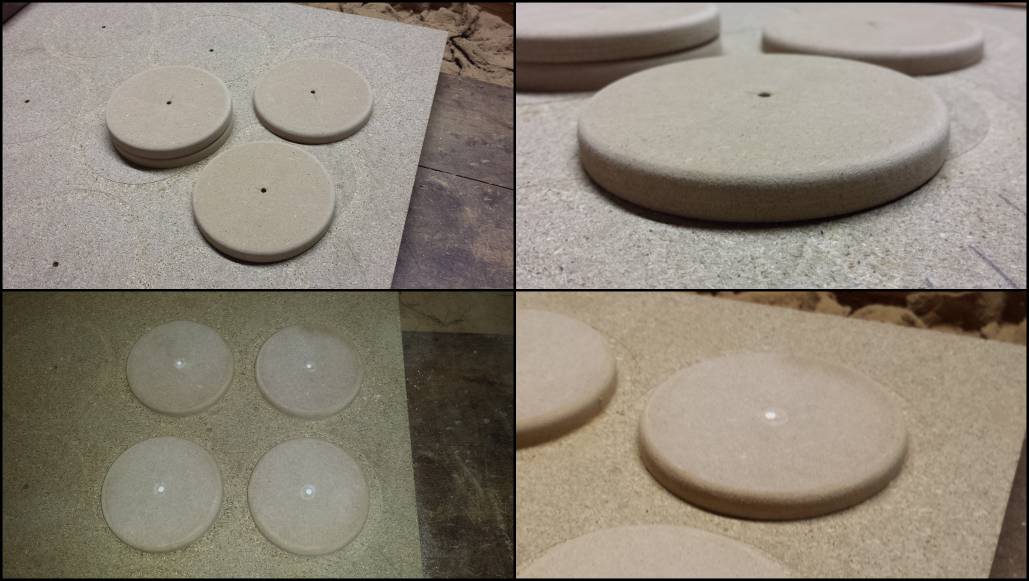

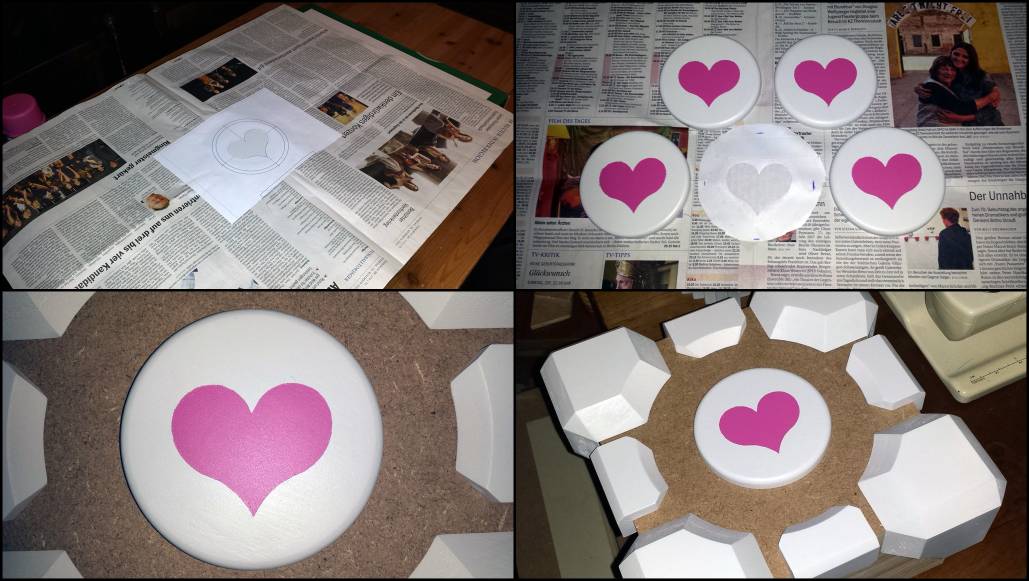

Nachdem alle lackierten Teile komplett getrocknet sind hab ich per Schablone, die ich auf eine selbstklebende Folie gedruckt hatte die Herzen aufgesprüht. Dazu dann noch ein "Mockup" von einer Seite des Cubes - man kann erahnen wie er ausschauen wird, was meint ihr?



[Lilz]

Letzte Woche kamen dann auch die letzten Teile an. Hier nochmal ein großes Dankeschön an die Sponsoren. Solangsam gehts auf die Zielgerade:

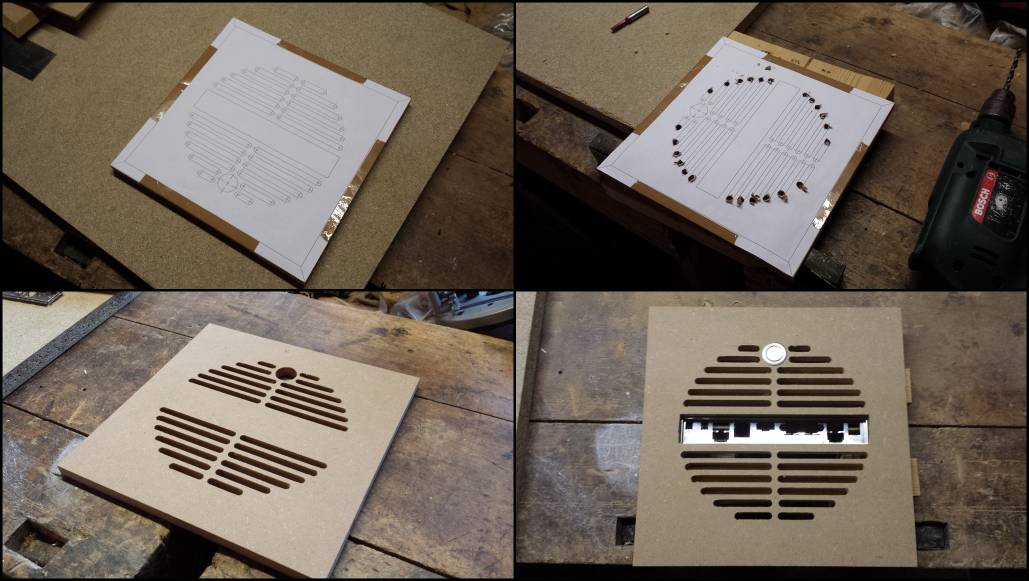

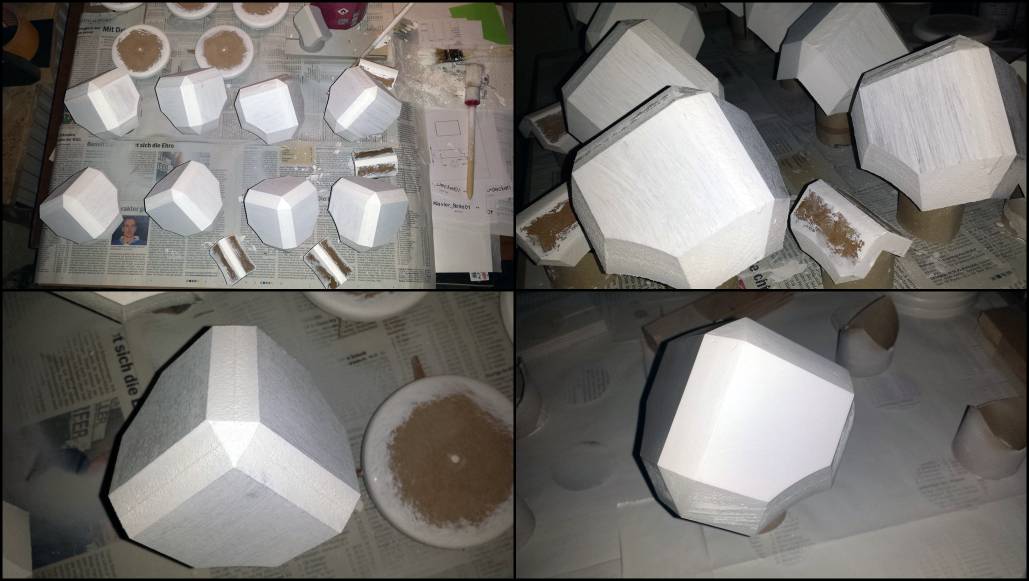

Die einzelnen Seitenteile des 'inneren'-Würfels habe ich soweit angepasst und grundiert. Im Boden passt direkt ein 140mm Lüftergitter inkl. passendem Lüfter. Jede Seite wurde wieder wie schon bei den anderen Schritten rundum auf Gehrung gesägt und anschliessend verleimt.

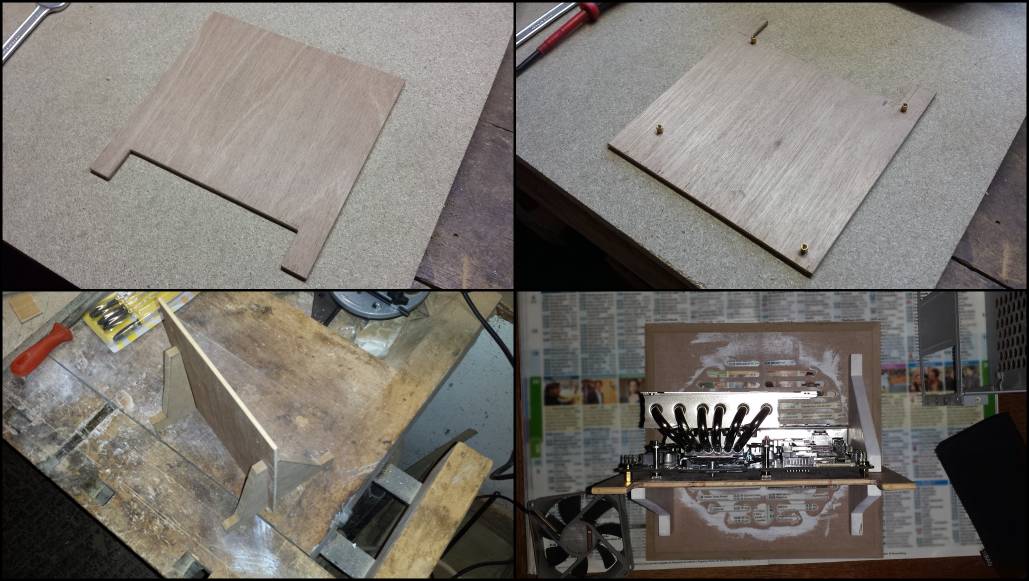

Zur Befestigung des Mainboards hab ich ein passendes Brett zugeschnitten und Abstandzbolzen eingeklebt. Danach das Ganze mit 2 Streben auf der Rückwand fixiert. Ziemlich knifflig, aber jetzt kann man das Board problemlos entfernen und ggf. später gegen ein neueres ersetzen.



[Retikulum]

Sieht super aus!



[Lilz]

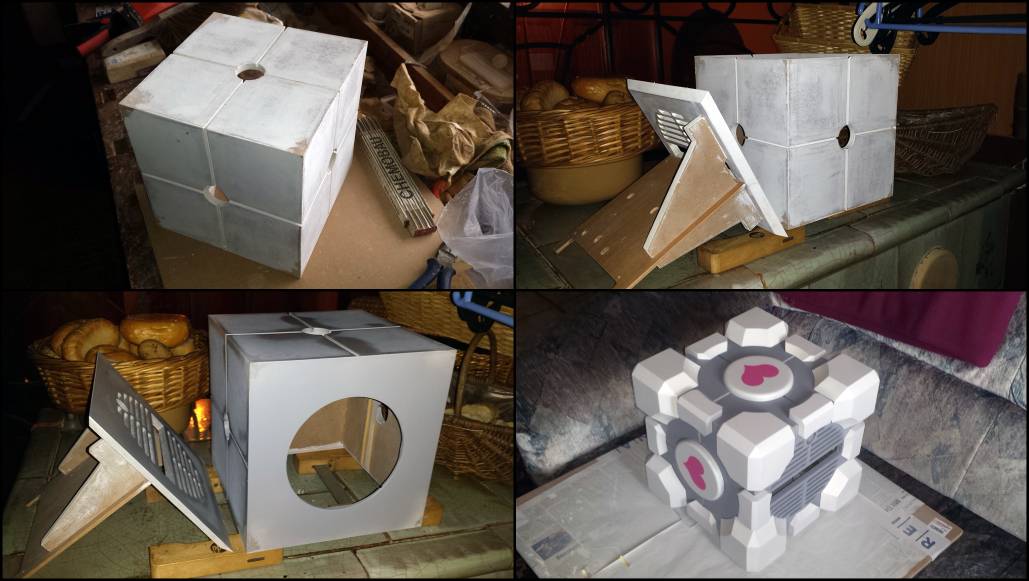

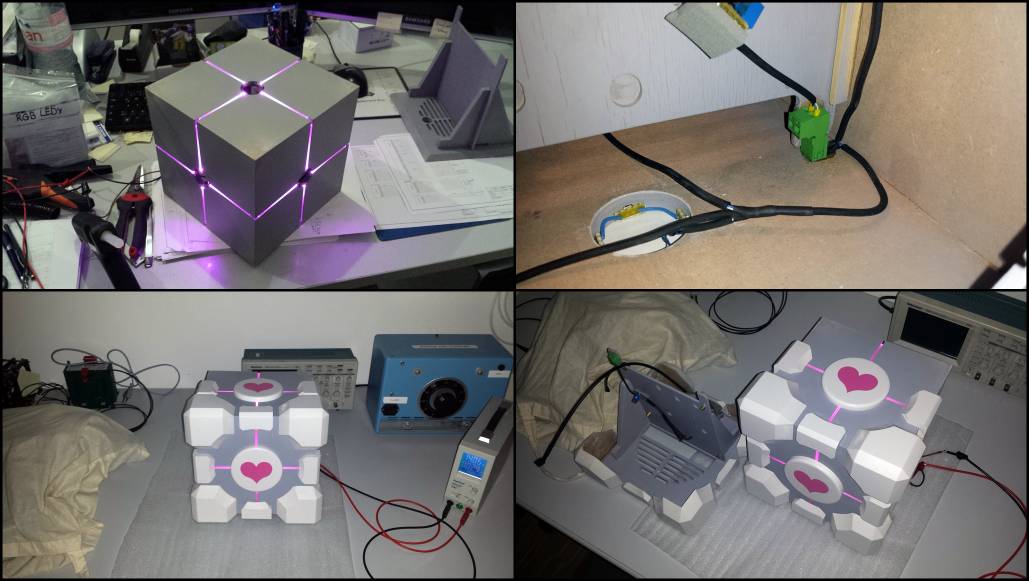

Die nächsten Schritte sind ein wenig zusammengefasst. Zum einen hab ich die Lackierung mit verschiedenen Vorbehandlungen ausprobiert(Grundierung/Spachtel/Angeschliffen usw). Das Ergebnis sieht man ganz gut auf den Bildern, oben Links mit MDF-Grund, rechts davon ein MDF-Spachtel und unten nur fein angeschliffen. Dazu die Nuten 2x weiß und 2x grau lackiert um zu schauen wie es dort wirkt, wenn die Acrylgläser eingesetzt sind. Zudem habe ich auch direkt die Beleuchtung provisorisch eingebaut und getestet. Die Schaltung ist von meinem Bruder und greift direkt die 19V Versorgungsspannung auf dem Board ab. Und natürlich gleich nochmal zusammen gestellt um zu schauen wie es wirkt ;-)

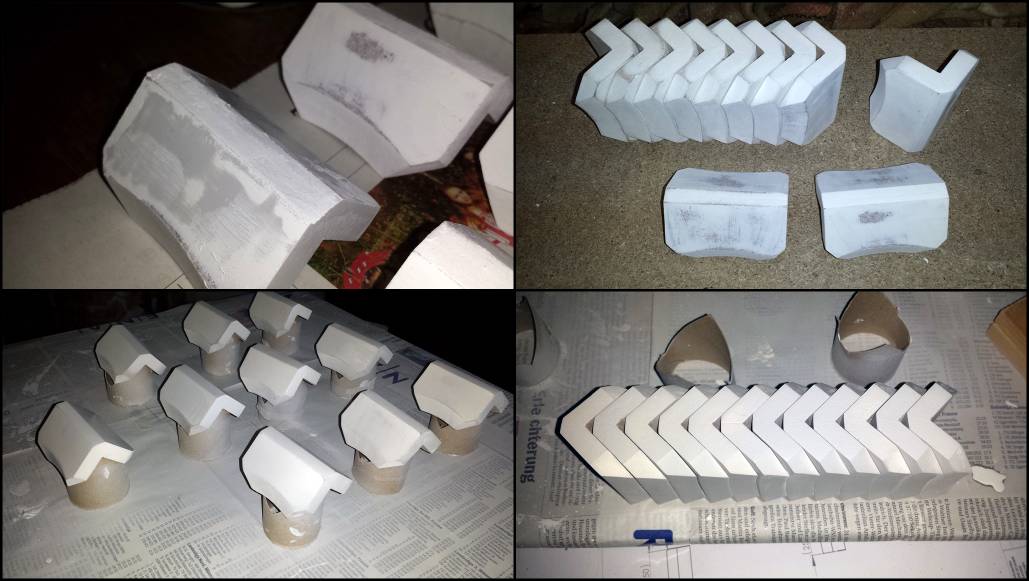

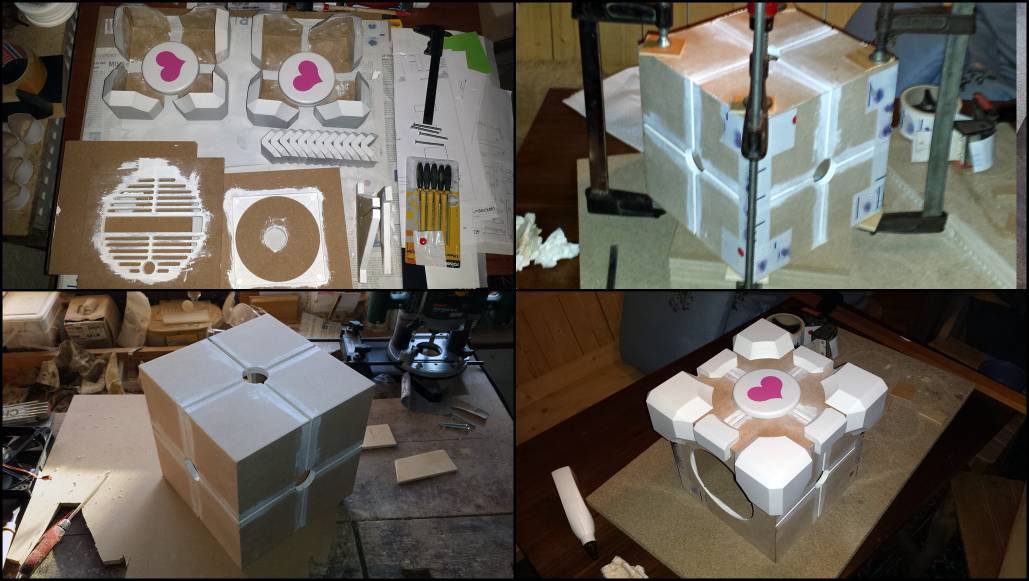

Danach hab ich den inneren Würfel dünn grundiert und mit einem Spachtel glatt abgezogen, das gleiche auch mit der Rückwand. Im Inneren noch 2 Leisten angeleimt, die das Mainboard führen. Danach mehrere Schichten Lack aufgetragen und jeweils gut trocknen lassen. Das letzte Bild zeigt das Leere Gehäuse - aber noch nicht komplett verleimt, noch fehlen die Lichtleiter und die Verkabelung.



[Weltenspinner]

Tolle Arbeit!
Hast Du schon Bilder und Daten von dem Cube im Einsatz?



[Shaav]

chick ist ergeworden!



[Lilz]

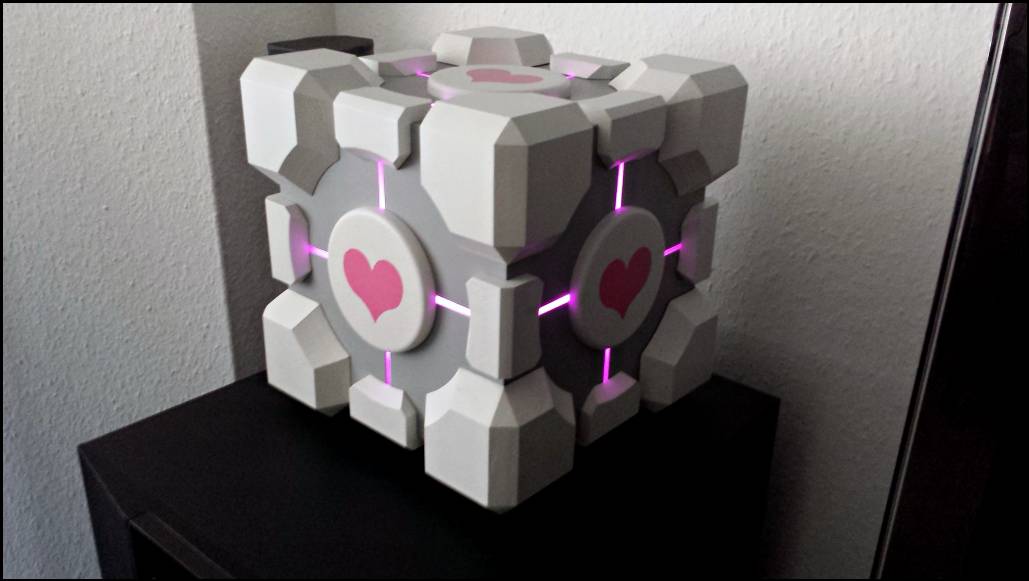

Es ist nun auch vollbracht:

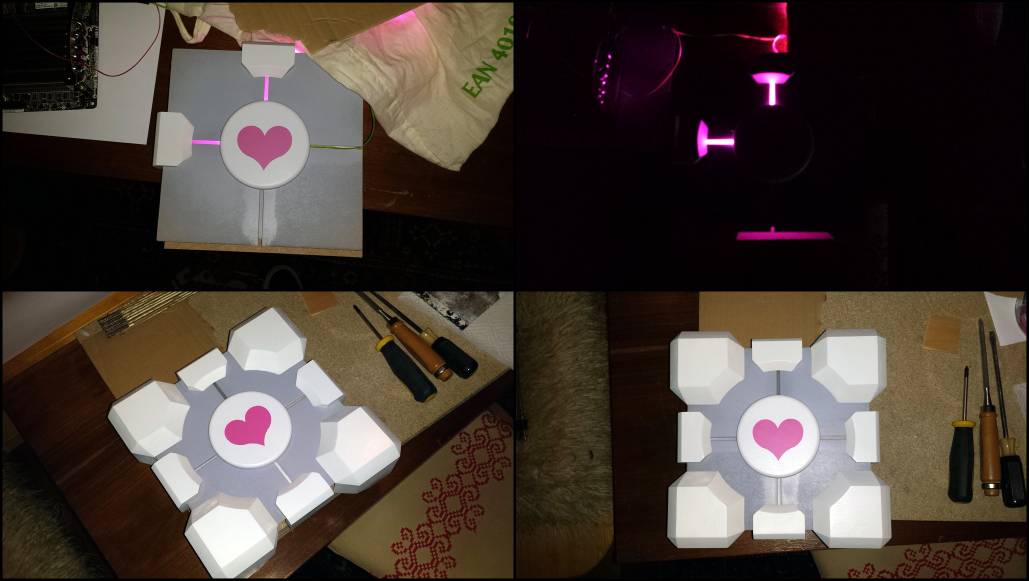

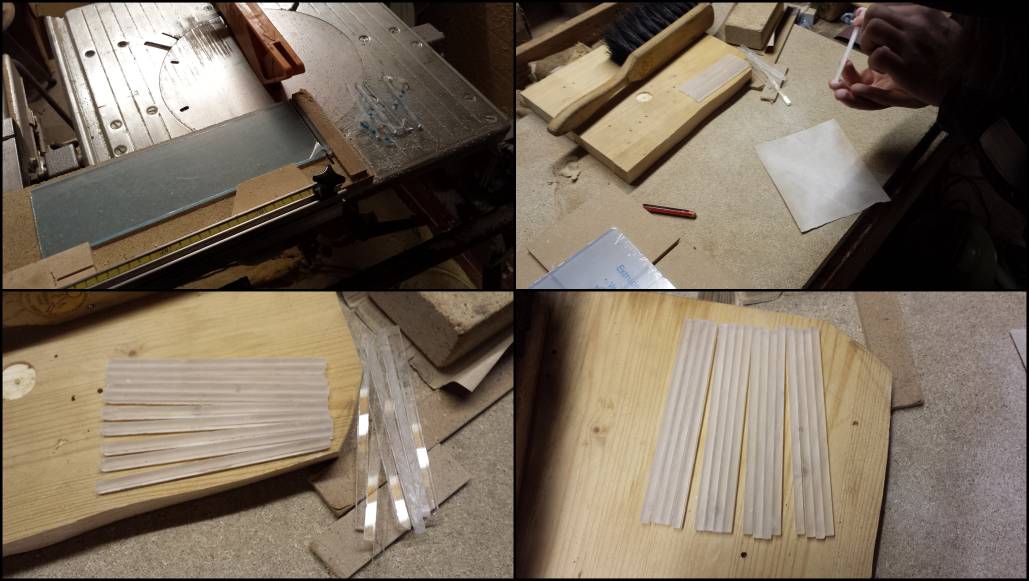

Hier hab ich nochmal alle Ecken und Kanten entfernt (doppelseitiges Klebeband sei dank). Dann hab ich die Lichtleiter aus Acrylglas abgelängt, angeschliffen und eingepasst - Fingerkuppen adé. Im Anschluss wurden die LEDs mit Heiskleber fixiert, die Wirkung ist echt klasse, kommt auf dem Bild leider nicht ganz so gut rüber. Nachdem das soweit sehr gut funktioniert hat wurde der Buchse noch im inneren des Würfels so fixiert, dass sich der Stecker beim Einschieben des Mainboard-Trays direkt selbst einsteckt.

Im nächsten Schritt wurden die Ecken, Kanten und Herzen angeleimt. Das Ganze nochmal getestet und danach mit einigen Schichten Klarlack geschützt. Fertig!


Nachdem alles trocken war die Hardware fix eingebaut und für ein kleines Fotoshooting bereit gemacht.

@Weltenspinner & Shaav: Danke schön!
Bilder + Werte kommen dann heut Abend noch.

Edit: Hier noch die ersten Werte:
Stromverbrauch Idle (inkl Beleuchtung) ~15 Watt
CPU-Temperatur Idle (~20° Raumtemperatur) 31° C

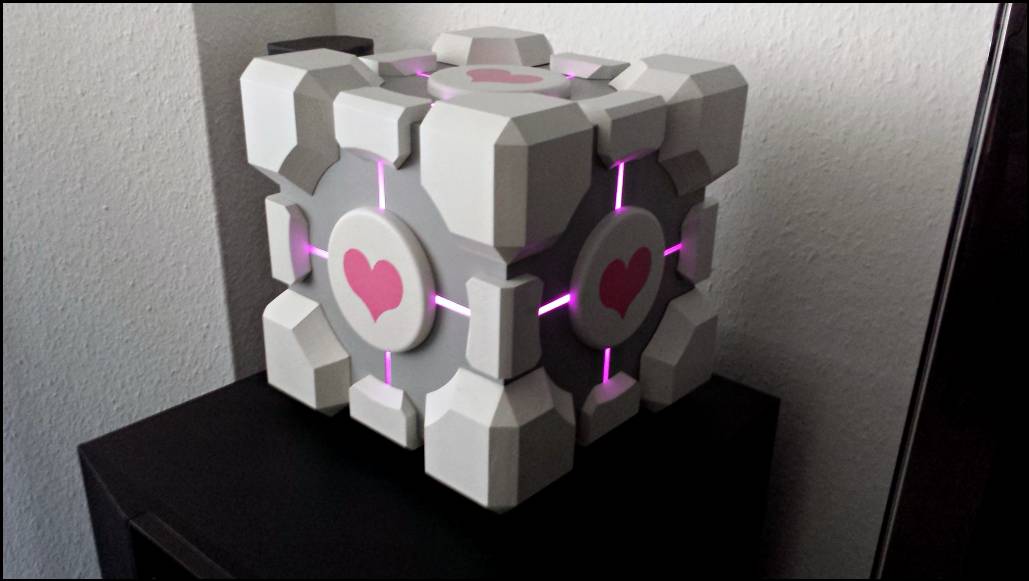

Ich dachte ein kurzes Video zeigt am besten wie er wirkt, aber ich hab leider nur meine Handy-Kamera:
https://www.youtube.com/watch?v=ff1ngFB6anE

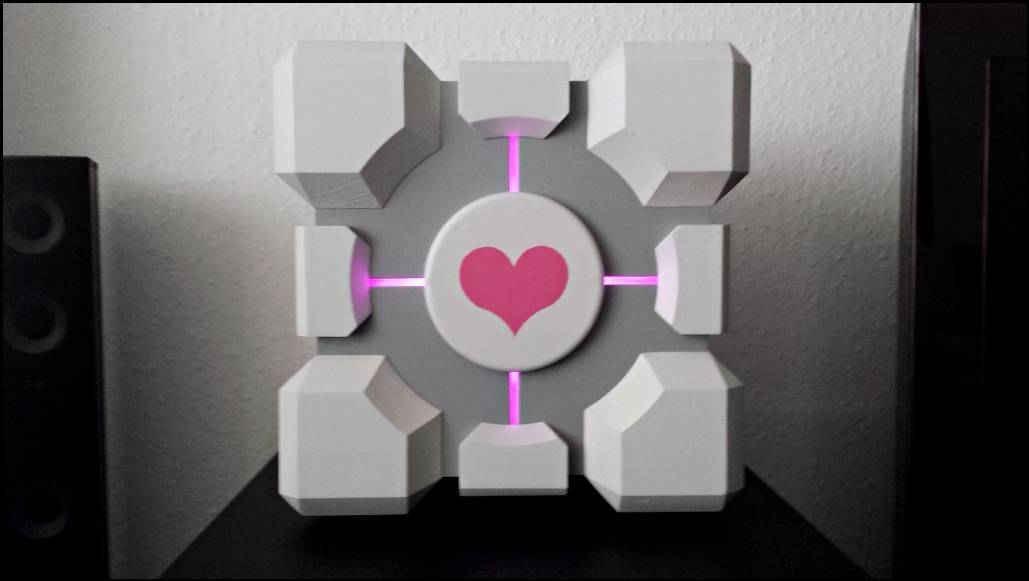

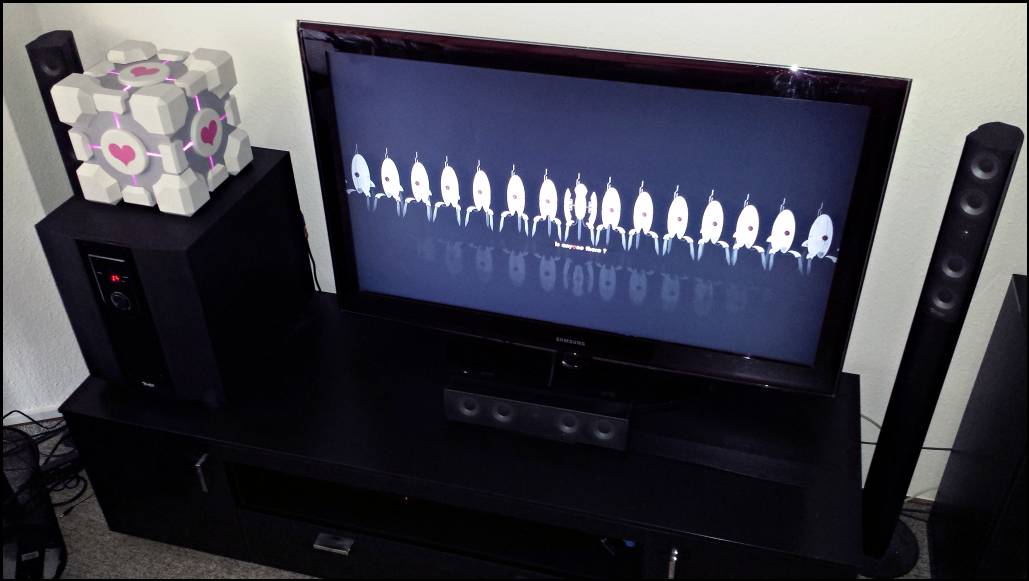

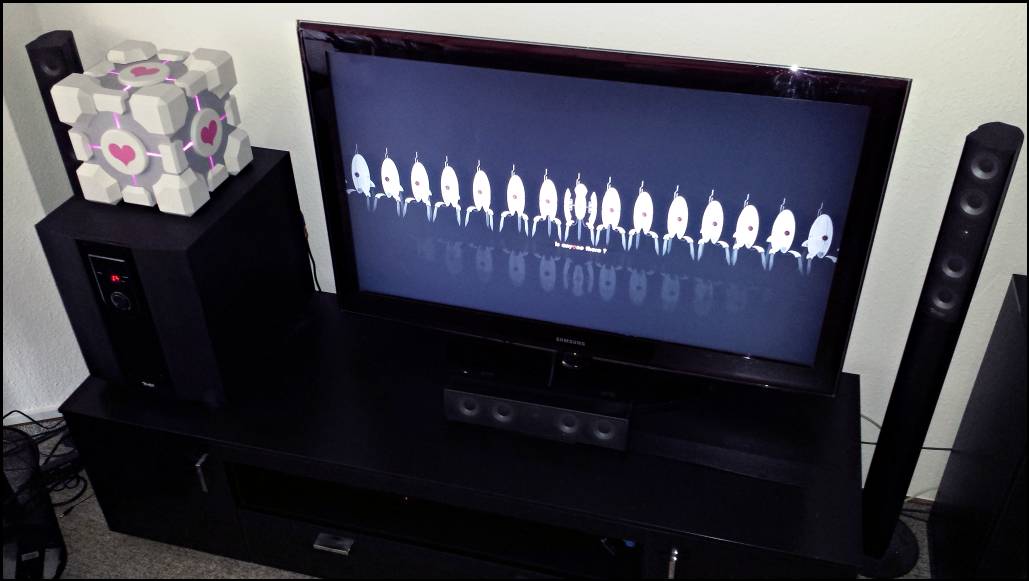

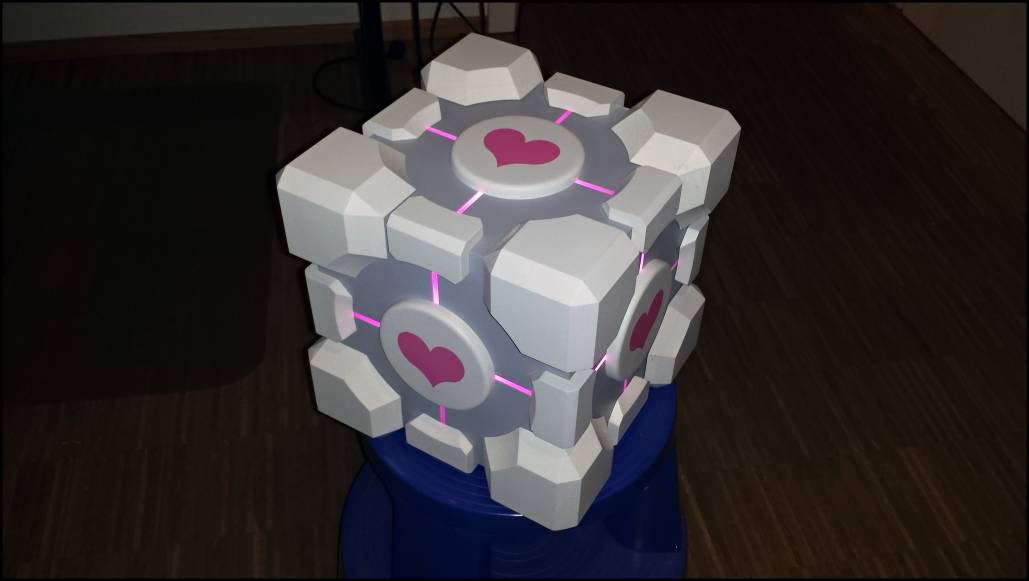

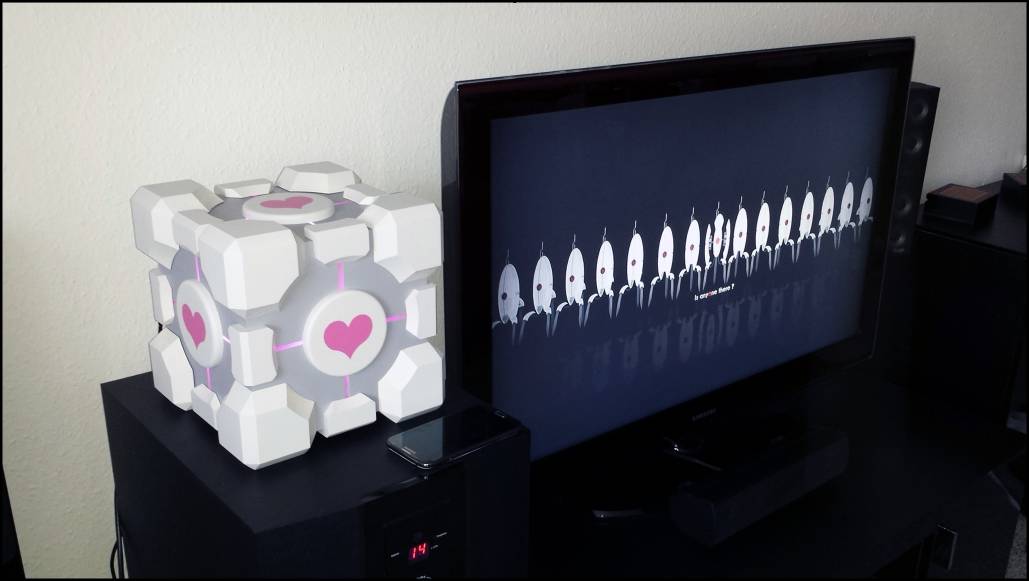

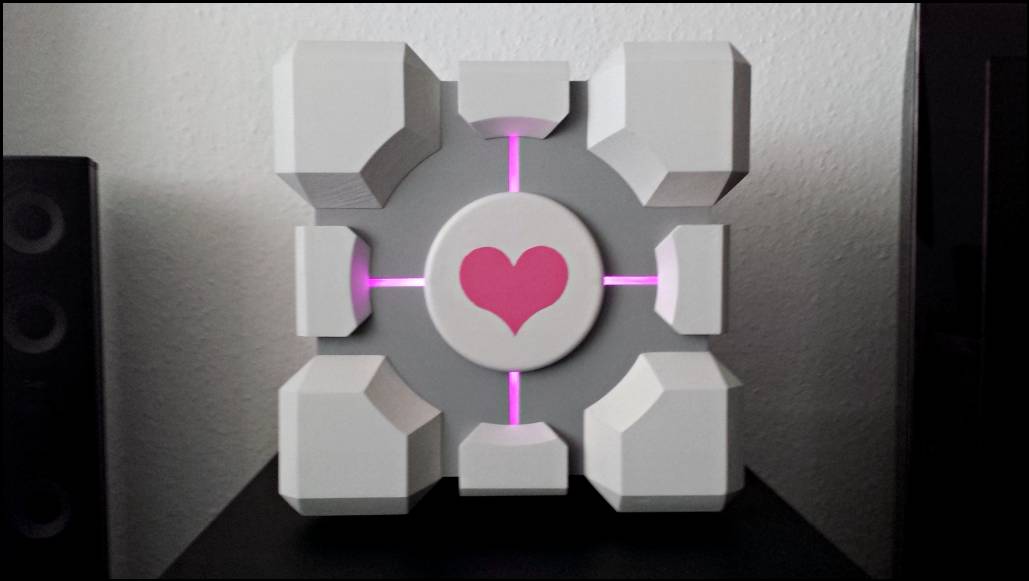

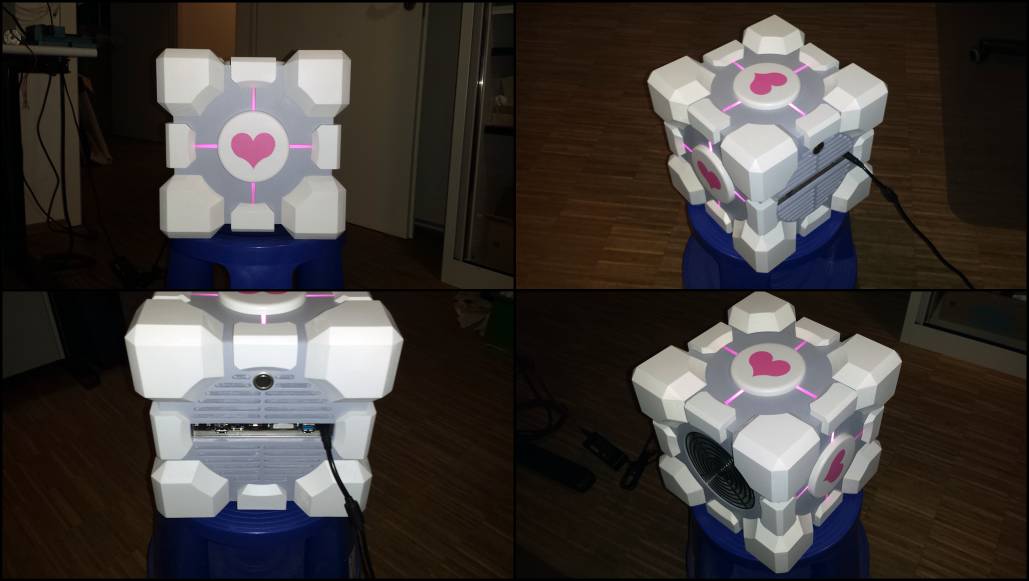

Und noch ein paar Bilder, gleiches Problem bzgl der Kamera:


Ich bin mit dem Projekt soweit sehr zufrieden. Durchführung ging ein wenig länger als geplant, dafür hat alles so geklappt wie es sollte und ich musste nirgends Abstriche machen. Dann kann es mit dem nächsten Vorhaben bald losgehen



[Peter_Shaw]

Glückwunsch, ist ein wirklich tolles Case geworden!



[Weltenspinner]

Ich kann mich dem nur anschließen. Es ist wirklich super geworden.



[t4ub3]

+1

wirklich sehr schönes Gehäuse, und die beste Umsetzung zu der Vorlage, die ich bisher gesehen habe!



[CraBz]

Habe selten so ein gutes Gehäuse gesehen.
Saubere Arbeit!



[UNDERESTIMATED]

Fetter Thumbsup! Super (saubere) Arbeit !
Wirklich sehr schick der kleine.

Dann kann es mit dem nächsten Vorhaben bald losgehen

*Seeking the Subscribe Button*



[Lilz]

Freut mich, dass es euch gefällt.
Danke vielmals - das geht ja runter wie Öl
