Corsair Air 240, Grafikkarten höhe?

[TardBase]

Hallo, möchte mir eine Grafikkarte(RX480 oder GTX1060) für mein neues Gehäuse Corsair Air 240 holen, Hat jemand ne Ahnung wie hoch die Karte sein darf?



[dom0309]

Bei 4 Slotblenden darf sie wahrscheinlich 4 (was es glaube ich nicht gibt) Einheiten hoch sein

Wieviele PCIe Slots hat denn bein Mainboard?



[bossbeelze]

Keine oder wenig überstehenden Heatpipes. CPU-Kühler darf ja auch nur 120mm hoch sein.



[TardBase]

Bei 4 Slotblenden darf sie wahrscheinlich 4 (was es glaube ich nicht gibt) Einheiten hoch sein

Wieviele PCIe Slots hat denn bein Mainboard?

Nein, was du meinst wäre die Breite, da habe ich keine Bedenken, mir geht s um die Höhe, der Distanz bis zu dem seitlichen Teil des Gehäuse. Ich dachte jemand hätte da womöglich Erfahrung.



[dom0309]

Was ich meine war die Höhe. Du meinst also die Tiefe?

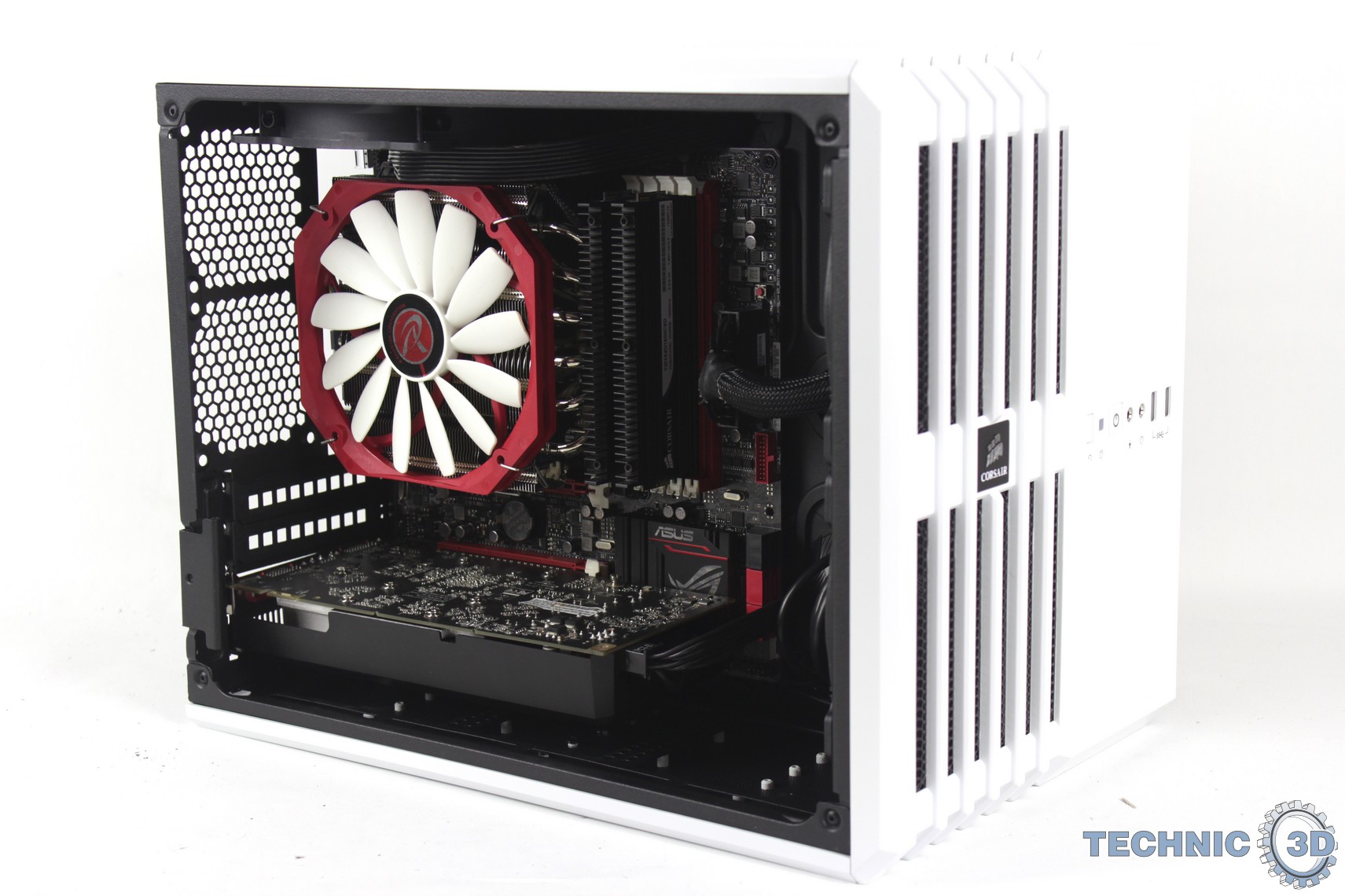

Gehäuse ist doch oder?

Ausgehend von der Fenstersicht

Du meinst dann von vorne gesehen die Breite bis zur Seitenwand? Dann sollte der Wert von bossbeelze ja der richtige Hinweis sein



[TardBase]

Das ist das Gehäuse ja, nur in Schwarz^^ Also 12cmm dann alles klar .



[diego85]

Ich bin selbst am überlegen..

Würde die Breite rein passen mit Premium Edition von Palit 1070?
Hat einer das Gehäuse?



[TardBase]

@diego85

Hi, also das Problem ist nicht nur die Grafikkarte, denn die darf ne "Gesamtgröße" in Breite bis zu 13cm-13,5cm haben, aber du mußt den PCI-E Stromversorgungsstecker dazu rechnen, von daher wäre es am besten wenn du eine Grafikkarte wie die neue Saphire RX480 Nitro, bei der Karte steckt man den Kabel von hinten und nicht von oben, von daher passt sie perfekt in ein Gehäuse wie den Corsair Air 240.

Ich habe mal, um es auszuprobieren eine Zotac GTX 1060 Mini bestellt, die passt gut rein, allerdings kann ich meine gesleevte Kabeln nicht benutzen, könnte ich schon aber die drücken oder werden halt von dem Seitenteil stark gedrückt, was ich nicht haben möchte.



[diego85]

Danke für dein Beitrag,
ich werde mir Definitiv keine RX 480 holen.
Aber ich weiß was du meinst.

hätte es mit Sleeve Kabel gemacht.
Also würde die Passen oder nicht🤔?
Sonst muss ich zu Manta greifen 🤗.



[TardBase]

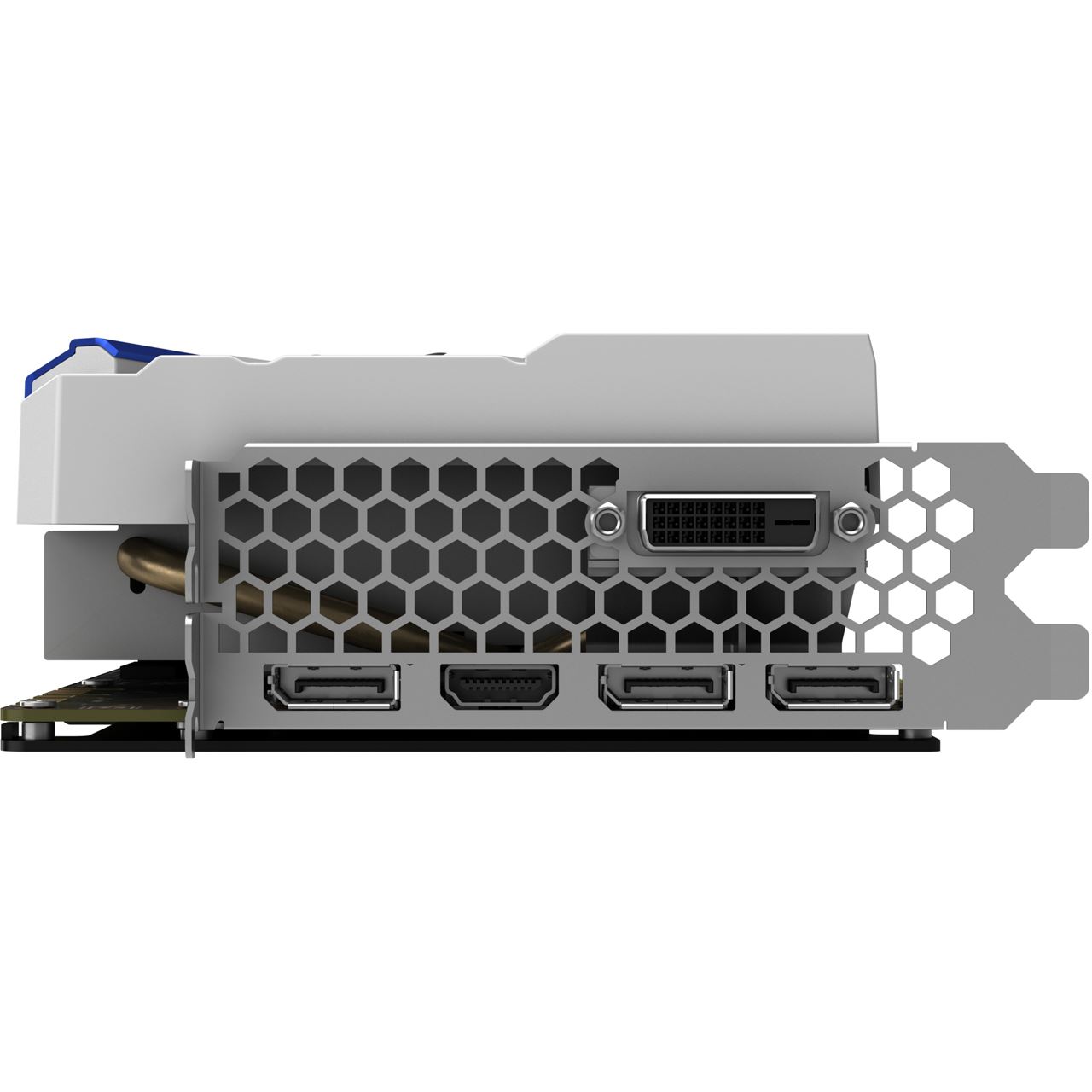

Palit Premium Edition soll 28.5 cm x 13.3 cm groß sein, wenn du den Kabel von oben reinstecken musst müssten sie ziemlich flach sein, sleeved Kabel würden niemals passen.



[diego85]

Erstmal danke für die schnelle Antwort.

Woher hast du die Info?
Hab im Netz nichts ausführliches finden können.
Wäre dir sehr dankbar dafür.

🤔 schon ärgerlich
Der Manta hat nur 2GPU Slots der andere ist ca um halbem CM Gehäuse nicht breiter🙈.

Mit welchen Kabel würde es passen hast du dazu ein Tipp?



[TardBase]

Wie gesagt, ich habe das Gehäuse hier selbst und mit einer Zotac GTX 1060 Mini im Betrieb, meine gesleevte Kabeln passen nicht ganz rein, daher werden sie vom Seitenteil gedrückt und die ist ca. 2cm kleiner als die Palit 1070 Premium.



[diego85]

Achso ja dann wird es niemals passen danke.
Gebe an Corsair mal weiter für Verbesserungs wünsche der nächsten Generation.



[diego85]

Ich werde mir das Gehäuse trotzdem holen und mir 4 Würfel Schrauben befestigen 🤔 so ähnlich wie bei Parvum System Gehäuse.
Somit ist das Problem eigentlich für jeden Gelöst



[TardBase]

Ich würde gerne mehr erfahren über deine Lösung, was genau sind den Würfel Schrauben, hast du vielleicht Bilder, hat s jemand schon vorgemacht?



[diego85]

Ich habe das Gehäuse selbst noch nicht und warte noch bei Caseking ab wenn es Verfügbar ist.

hier mein ein Link was ich meine: Nennt sich Würfelverbinder ..

http://www.ebay.de/sch/i.html?_odkw=w%C3%BCrfelverbinder&_osacat=0&_from=R40&_trksid=p2045573.m570.l1313.TR0.TRC0.H0.TRS0&_nkw=w%C3%BCrfelverbinder&_sacat=0

Es gibt noch ähnliche Lösungen wie es der Roman der 8auer gemacht hat.
Dazu mal ein Video.
https://www.youtube.com/watch?v=93E8szbmvdE



[TardBase]

Hmm, das Seitenteil wird also nicht ganz geschlossen, das würde mir auch nicht gefallen wenn da jetzt ca. 2cm Luft dazwischen frei wäre, wobei auf dem Video sieht s jetzt auch nicht schlecht aus und ich habe das Gehäuse ebenfalls mit dem Fenster oben, muss mir mal Gedanken darüber machen.

Zu dem Gehäuse selbst, ich hoffe du hast das Bundle bestellt bei caseking Corsair Air 240 inkl. Hydro H5 SF AiO, so wie ich s gemacht habe, den AIO kannst dann auf ebay loswerden, denn allein das Gehäuse ist keine 99,- Wert, dennoch bin ich zufrieden damit.



[diego85]

Ganz geschlossen wird es nicht sein :-),
aber für dieses Problem gibt es auch eine Lösung ^^.

Mit einer Flachstange wäre eine möglichkeit oder mit ein Gleiter.
http://www.ebay.de/itm/Aluprofile-System-CNC-3D-Drucker-20x40-40x40-40x80-Nutensteine-Wurfelverbinder/172226435672?_trksid=p2047675.c100009.m1982&_trkparms=aid%3D222007%26algo%3DSIC.MBE%26ao%3D1%26asc%3D37788%26meid%3Dc831f3053670405ea1ef9135f0b8f4ae%26pid%3D100009%26rk%3D5%26rkt%3D10%26sd%3D261819234150

Solltest mal bei Ebay schauen :-)



[TardBase]

Also ich finde die Lösung interessant, ist mir aber aktuell zu viel Bastelarbeit, würde gerne Bilder von dir sehen wenn du so weit bist Es könnte bestimmt den einen oder anderen Nutzer auch interessieren.



[diego85]

Ergänzung (8. August 2016)

Ich habe was für dich,
https://pcpartpicker.com/builds/#e=713

hier kannst noch von anderen sehen wie Sie ihr Gehäuse zusammengestellt haben z.B. Corsair Air240.

Bei mir ist es noch nicht sicher ob ich das Gehäuse nehme weil ich ein Corsair H110i Gtx habe wo ich zusätzlich 2x140mm teure Lüfter gekauft habe von NB Eloops B14 PS und allein schon zusammen fast 180€ ausgegeben habe.Gehäuse Kauf wäre nicht das Problem sondern wieder neue Kühlung Kaufen +Lüfter^^+Grafikkarte wird dann zu viel.


Meine überlegung ist noch Fractal Nano-S (ITX ) einziger Nachteil 2 GPU Slots hier müsste ich das Netzteil Boden sägen und den Boden ca 1,5cm erhöhen. Alles allein nur wegen einer Grafikkarte

Hab momentan Enthoo Evolv ITX bin da sehr unzufrieden sieht Sexy aus aber die Lösung AIO oben stört mich.
