Der Retro-Hardware Bilderthread

[cl4w]

Die brauchst du doch bestimmt nicht mehr, oder? Bei mir sind sie sicher!

Ach, lass mal.... 😅



[Karre]

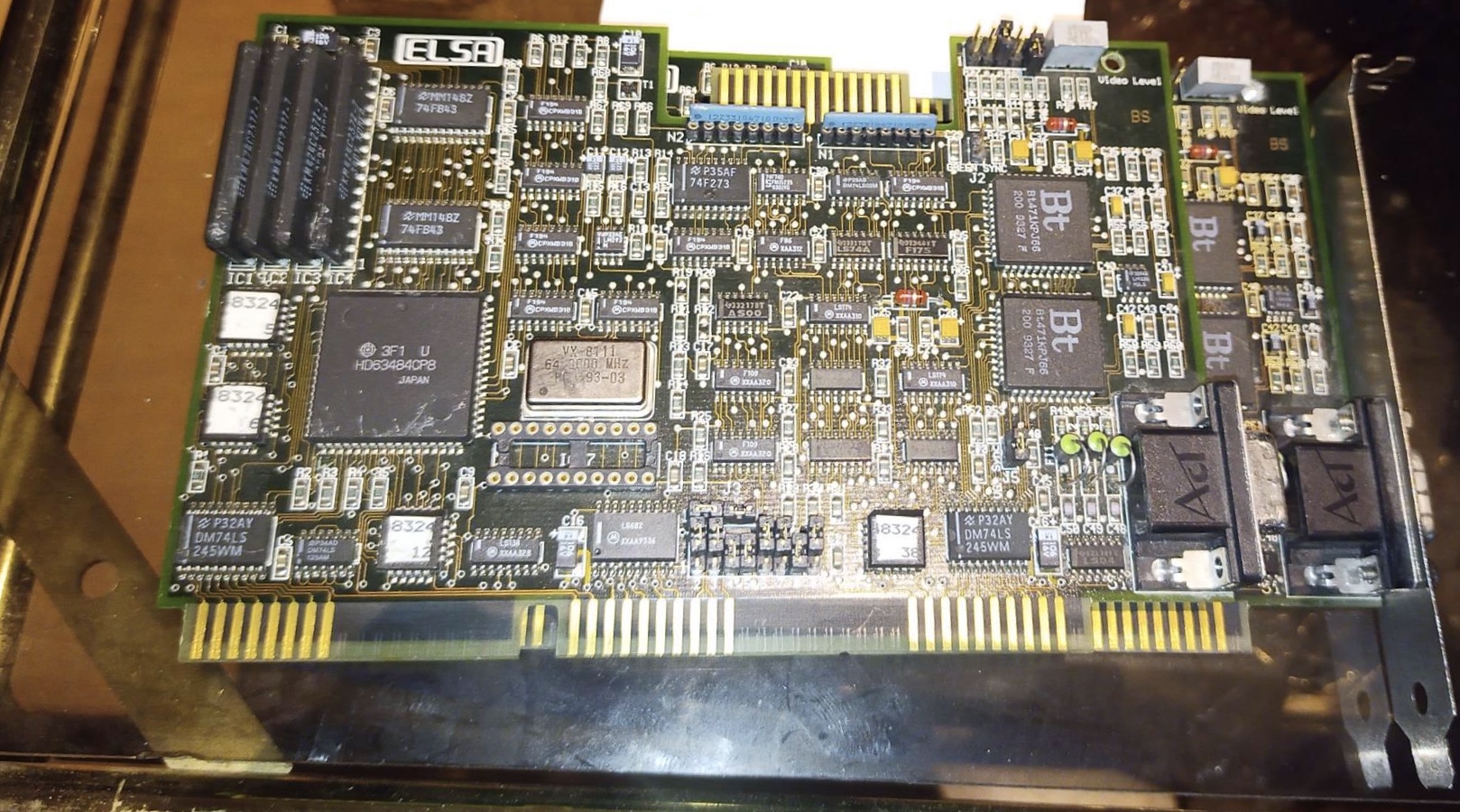

ELSA Alpha 644:

Kann mir zu der Karte jemand mehr Informationen geben? @24784ds du weißt doch alles



[andi_sco]

https://www.serdashop.com/HDDClicker

Den HDD Clicker kann man jetzt für 25€ kaufen.
Ein 3D gedrucktes Gehäuse kann man für 10€ dazu kaufen.



[24784ds]

@24784ds du weißt doch alles

Ich wurde beschworen, ich versuche zu antworten

Die Alpha gehört zur ELSA XHR Serie und fällt damit in den professionellen Bereich für CAD/CAM Anwendungen.
Wenn ich das richtig sehe, dann hat die Karte gesamt 256KB 512KB (Samsung 256K x4, 70ns; KM424C257Z-7) an VRAM. Der Hitachi HD63484CP8 arbeitet mit 8MHz und kann 4096x4096 Pixel bei 1 bit darstellen.
Zeitlich dürfte das so in die frühen 90er, also ca. 1992 oder 1993 fallen.

Sieht man nicht allzu häufig. Tolle Karte



[Karre]

Ich danke dir :-)

Also eine Karte die gut zu nem späten 386er oder frühen 486er passen würde. Wobei mir 256KK RAM für ne CAD-Karte etwas Mager erscheinen.



[24784ds]

War auch nicht richtig, es müssen natürlich 512KB sein ^^ Habe es oben korrigiert.



[leemarvin]

Servus,

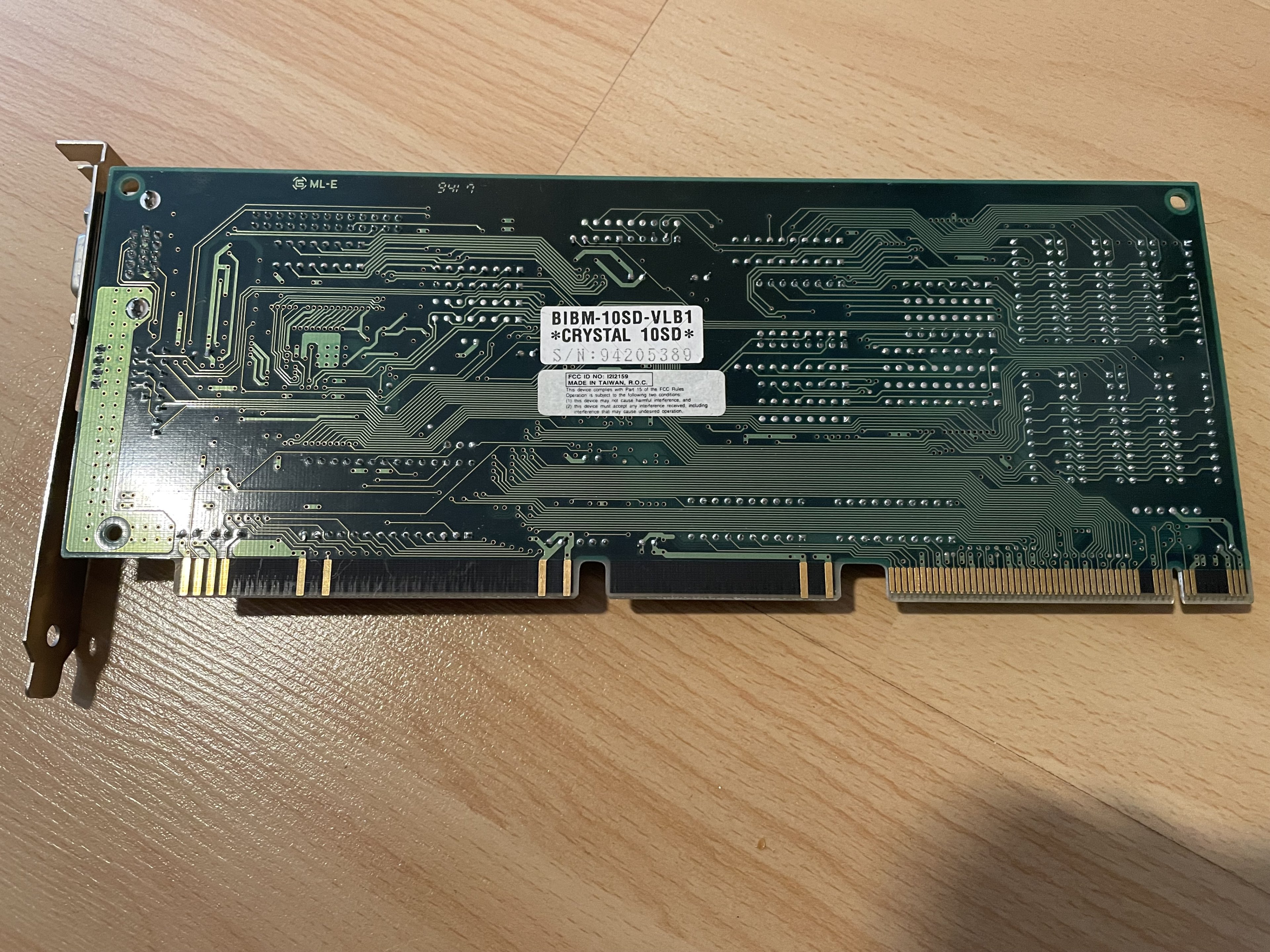

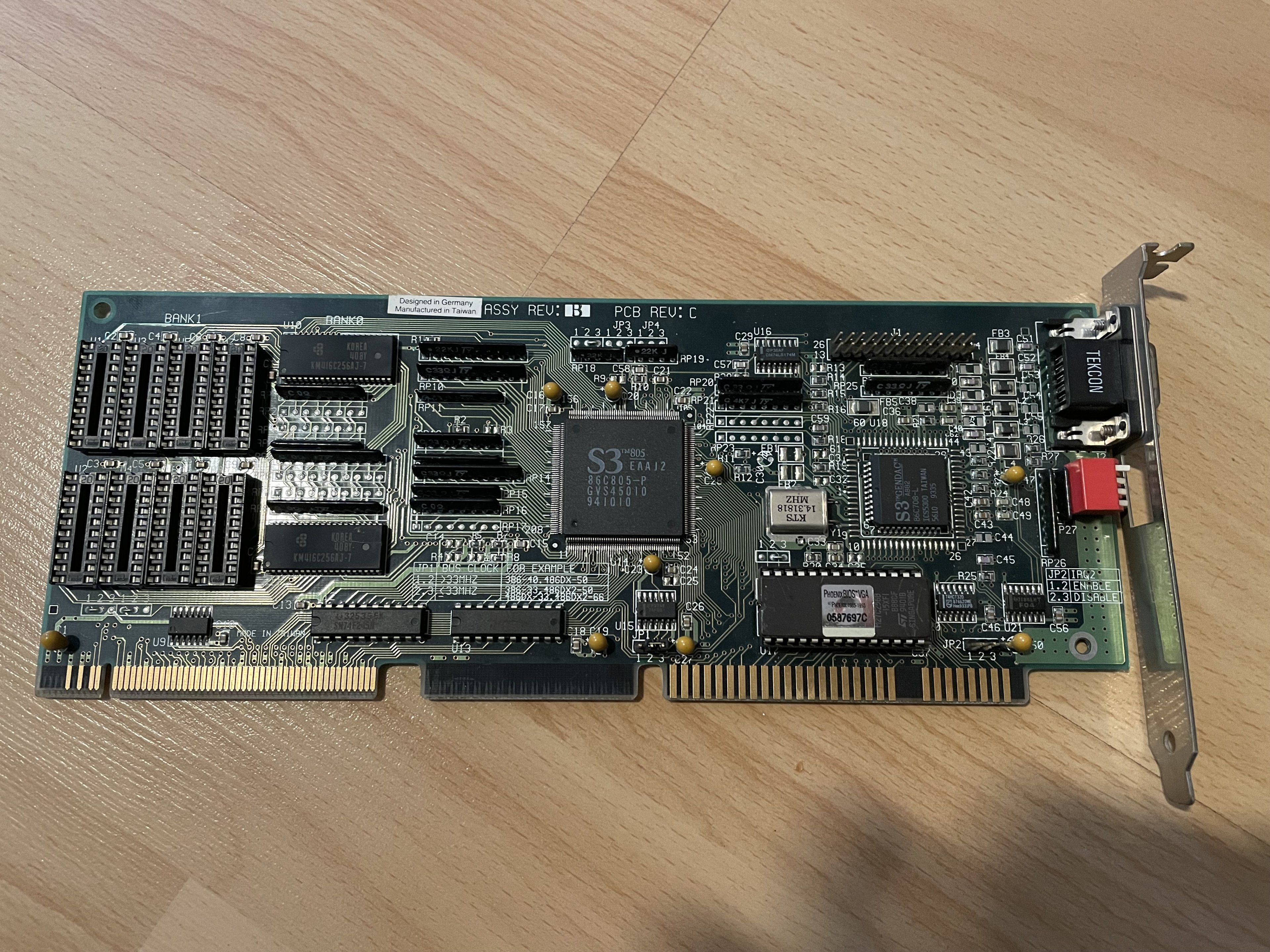

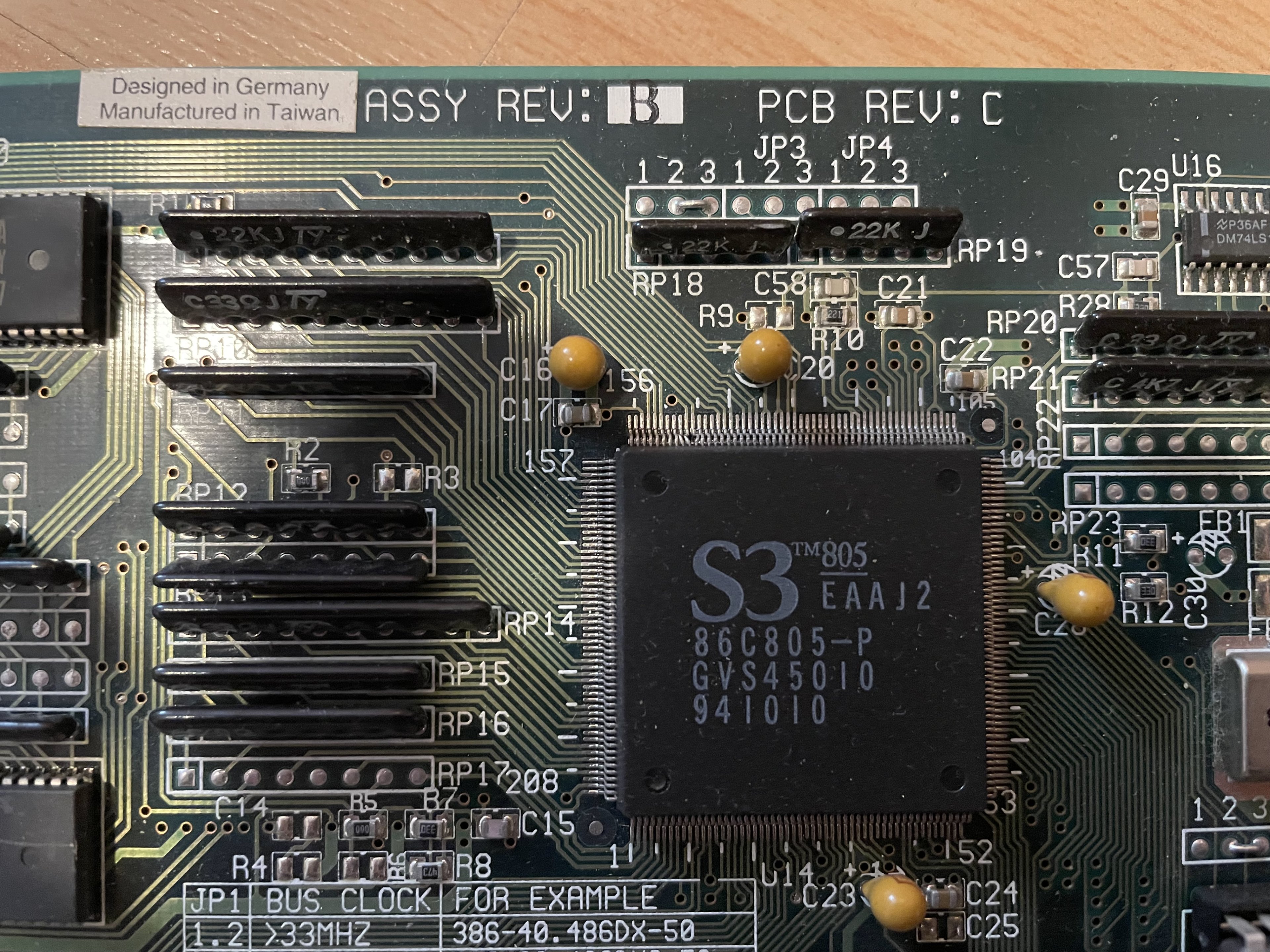

heute drüber gestolpert, hier eine Miro Crystal 10SD aus / ab 1993:



[Butterhützchen]

Willkommen im Forum.
Bist wohl auch auf den S3 Flöz gestoßen?



[andi_sco]

heute drüber gestolpert

👍

Kleines Museum im netz: http://retronn.de/imports/hwgal/hwgal_empty.html



[leemarvin]

Willkommen im Forum.
Bist wohl auch auf den S3 Flöz gestoßen?

Danke und ja, sieht so aus. ;-)

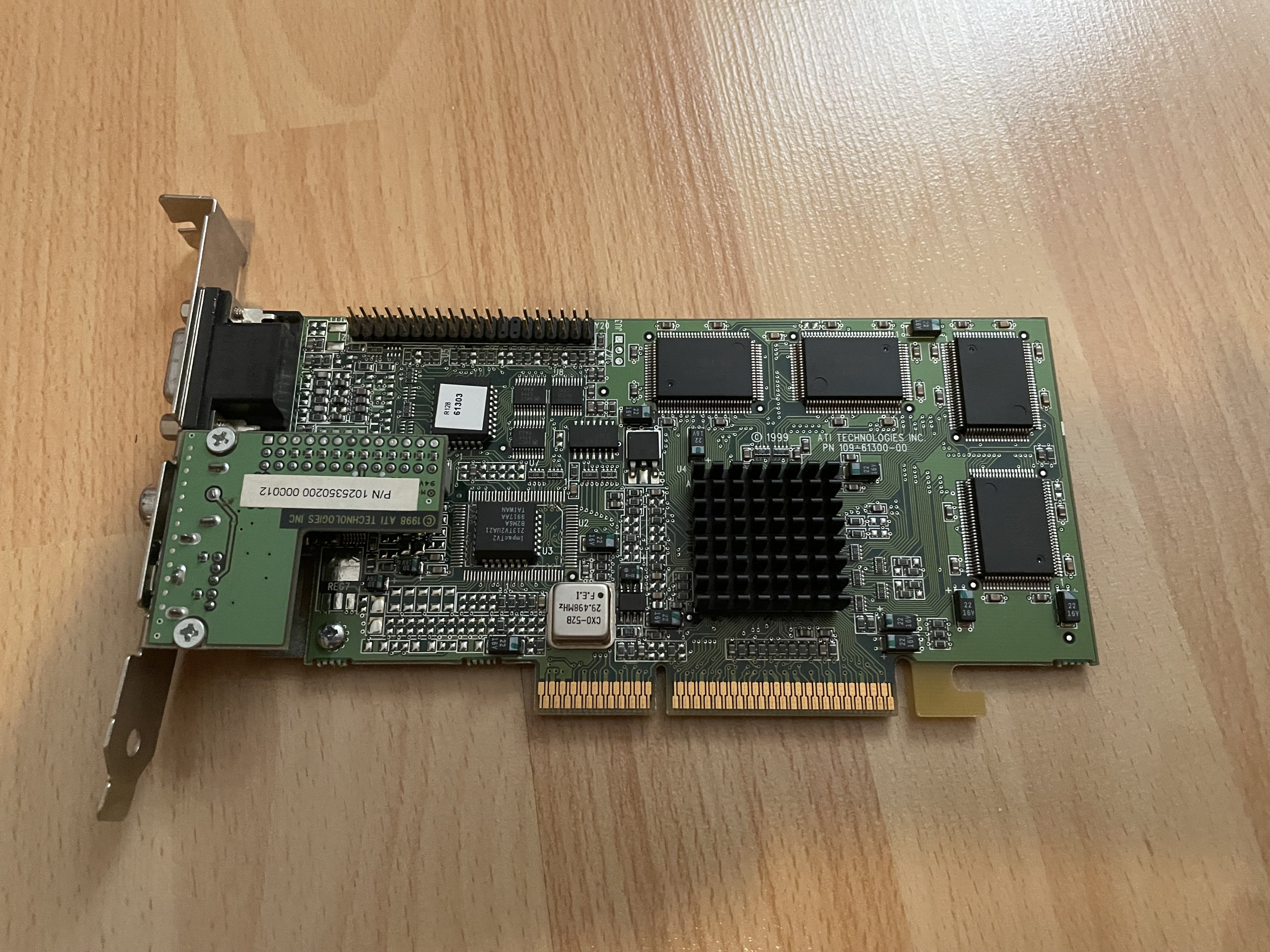

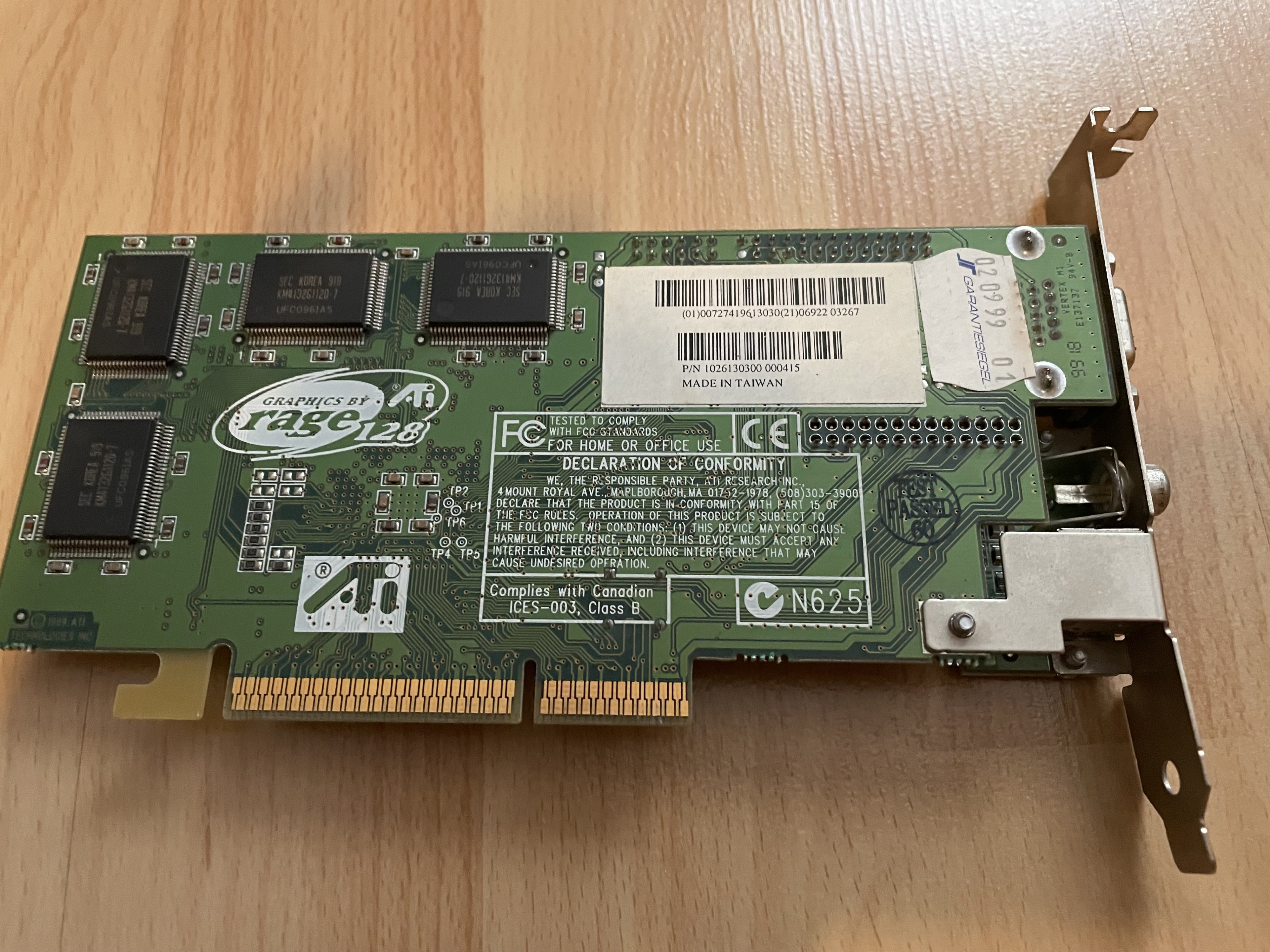

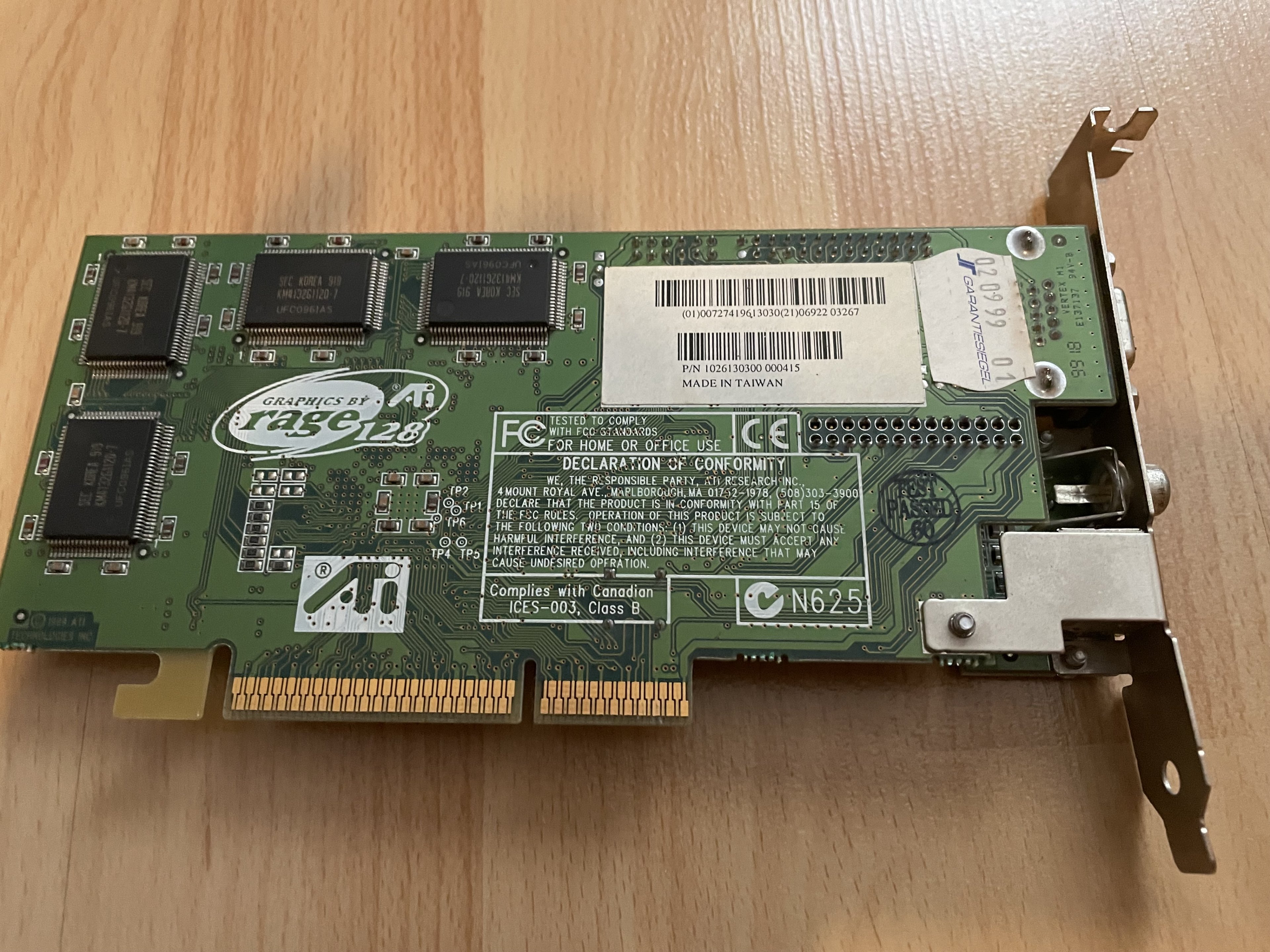

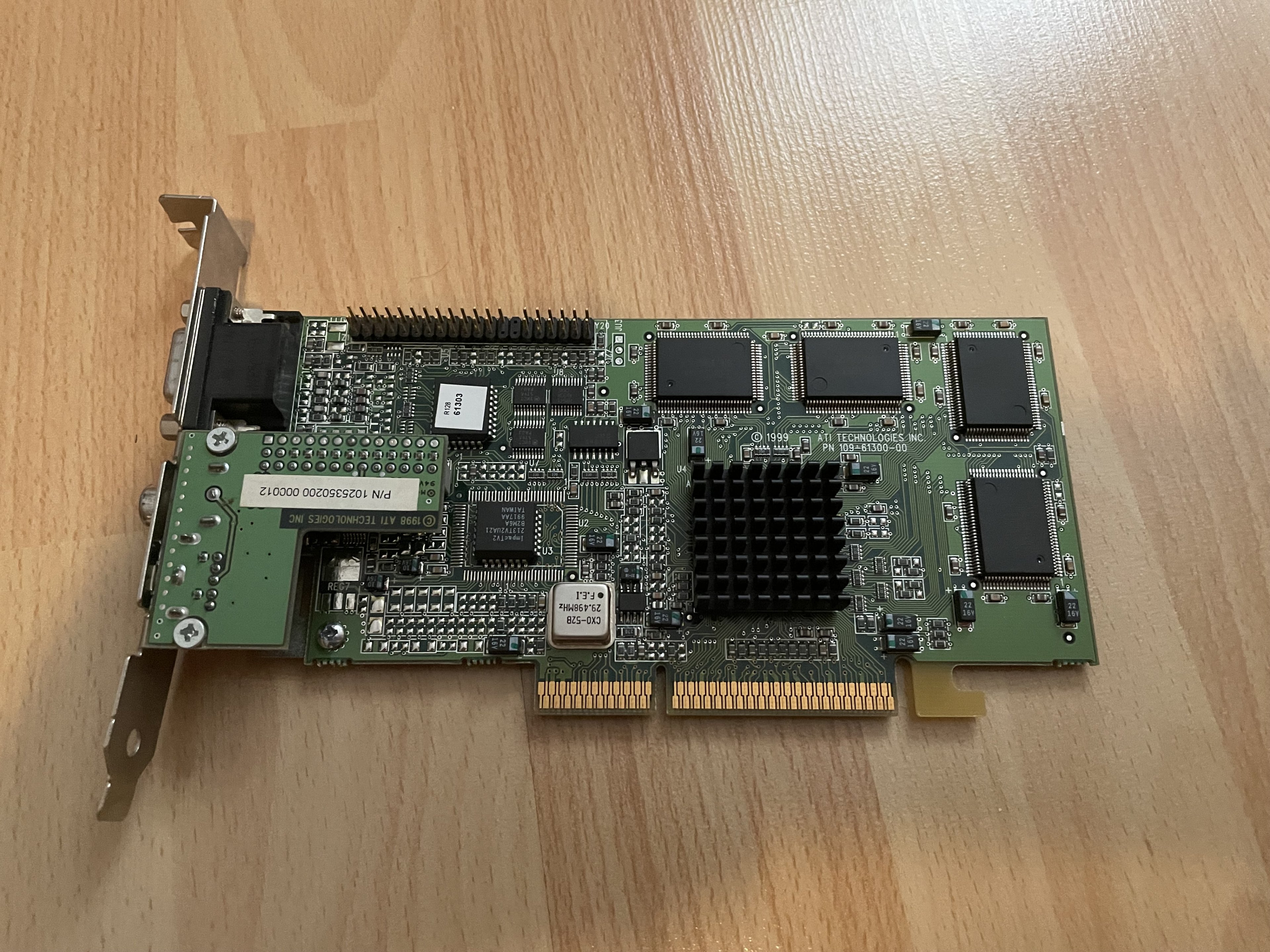

Wenn ich schon einmal dabei bin, hier noch weiters, mehr habe ich dann ohnehin nicht:

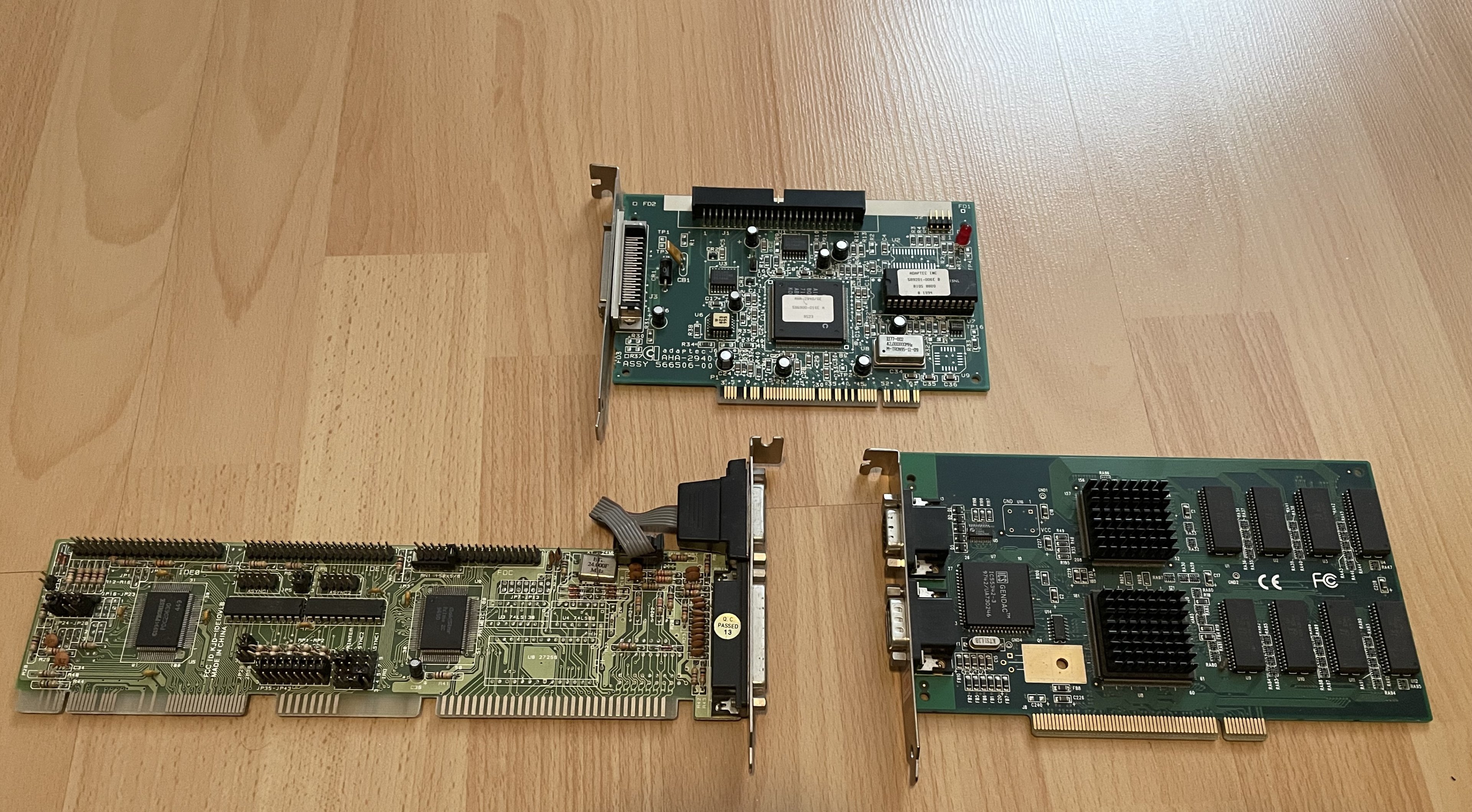

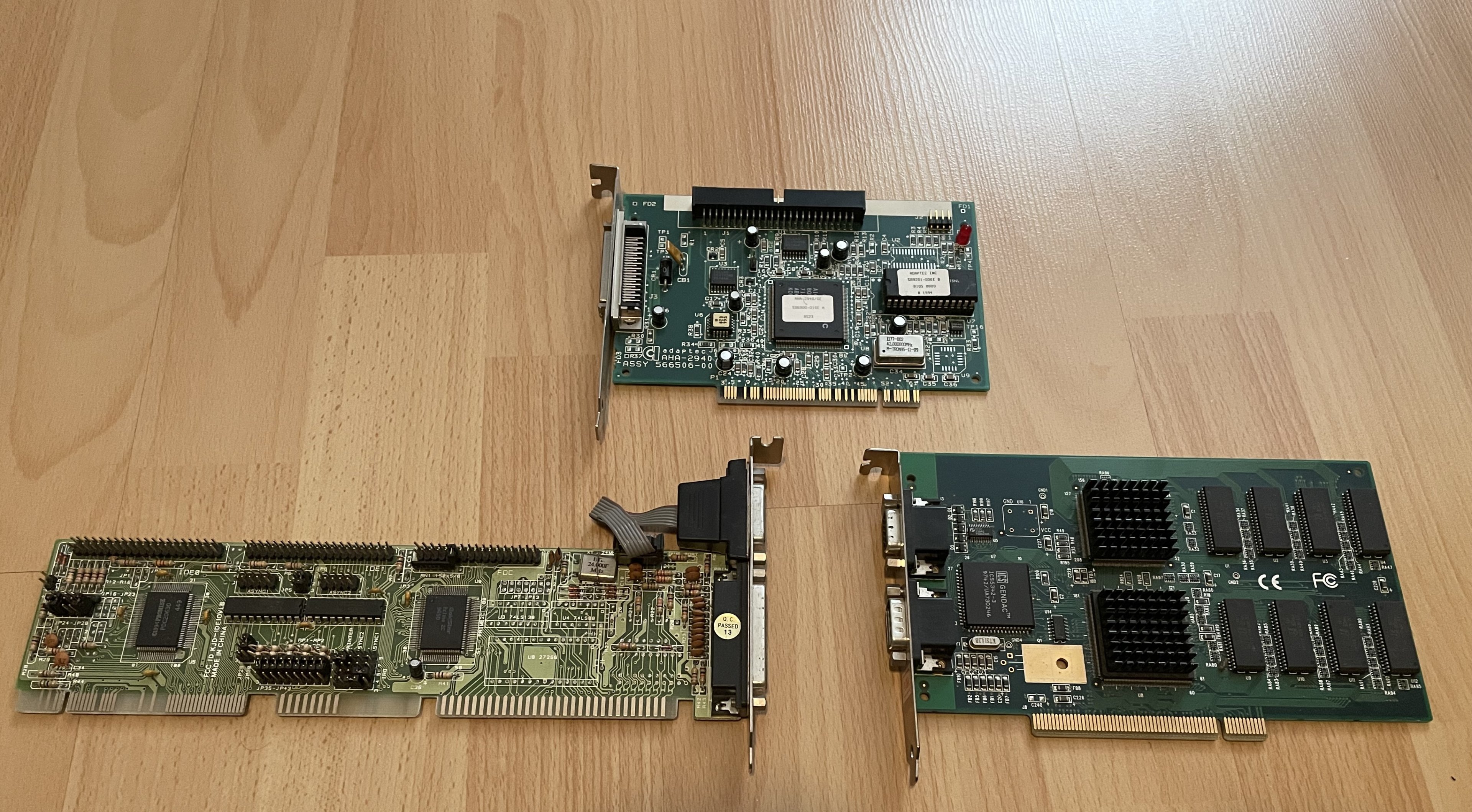

Bei "irgendwas" tippe ich mal auf Controller und eine Graka aber was genau...tja. Jedenfalls Retro! ;-)



[d2boxSteve]

Der kleine Controller ist ein Adaptec 2940 SCSI Controller, die genaue Bezeichnung steht links unten auf dem Board: AHA-2940.
Das große ist ein VLB (Vesa-LocalBus) Controller für 2x IDE Kabel (4HDD's), 1x Floppy Kabel (2 Floppies), sowie 2x Seriell und einmal Parallel. Die 2 seriell sind nicht belegt, hinten ist Parallel und ein Game-Port für alte Joysticks.
VLB-Boards gab es meines Wissens nach nur bei 486'er Prozessoren.

Hmmm, das unten rechts sieht nach einer Voodo1 Karte aus?

Man vergleiche das Layout ..... https://www.ebay.de/itm/175012086457



[andi_sco]

Und die Karte unten links?



[leemarvin]

Der kleine Controller ist ein Adaptec 2940 SCSI Controller, die genaue Bezeichnung steht links unten auf dem Board: AHA-2940.
Das große ist ein VLB (Vesa-LocalBus) Controller für 2x IDE Kabel (4HDD's), 1x Floppy Kabel (2 Floppies), sowie 2x Seriell und einmal Parallel. Die 2 seriell sind nicht belegt, hinten ist Parallel und ein Game-Port für alte Joysticks.
VLB-Boards gab es meines Wissens nach nur bei 486'er Prozessoren.

Hmmm, das unten rechts sieht nach einer Voodo1 Karte aus?

Man vergleiche das Layout ..... https://www.ebay.de/itm/175012086457

Ah danke. Interessant, denn ich hatte nie eine SCSI Festplatte. ;-)



[andi_sco]

Habt Ihr Interesse, an so einem Thread?

Ein Leserartikel, in dem sämtliche oder fast alle Leserartikel, nach Kategorien, aufgelistet sind



[d2boxSteve]

@andi_sco : die unten links ist der beschriebene VLB Controller.



[andi_sco]

Rechts, ich meinte Rechts



[Karre]

Voodoo 1



[d2boxSteve]

@andi_sco die rechts unten hab ich auch schon eingefügt ... nach deinem Like :=) Sogar mit Bildvergleich.



[Butterhützchen]

Rechts, ich meinte Rechts

also Mädchen links



[leemarvin]

Ein geht ja noch. Für die Power-User CAD/CAM war das seinerzeit sicherlich ein Segen. Timings kenne ich leider nicht. ;-)
