Der Retro-Hardware Bilderthread

[Masterchief79]

Geil - wusste nicht mal, dass es sowas gibt.
Das ist Mini Displayport oder? Dafür gibts Adapter, ich hab z.B. nen Mini DP auf VGA hier rumliegen...



[HerrAbisZ]

https://www.amazon.de/dp/B00NH13K8S..._r=da5ab06c-c2d7-4fb0-9863-d859f9d0bf7f&psc=1

so etwas ?



[Karre]

Das ist Mini DVI



[Maniac81]

Das könnte eher Mini VGA sein. Laut dem Link hat die Karte ja 8 x 15Pol VGA Anschlüsse.
Nur wo finde ich denn noch so ein Kabel?



[lowrider20]

Micro-DVI wirds nicht sein
https://www.pccables.com/Micro-DVI-to-VGA-Adapter.html

Ergänzung (19. Dezember 2023)

Laut dem Link

Ja aber auch DVI 4x und TV-Out 4x



[andi_sco]

Geil - wusste nicht mal, dass es sowas gibt.

Irgendwie musste man ja auf Multi-Monitor-Betrieb kommen

Die Radeon habe ich leider weitergegeben:

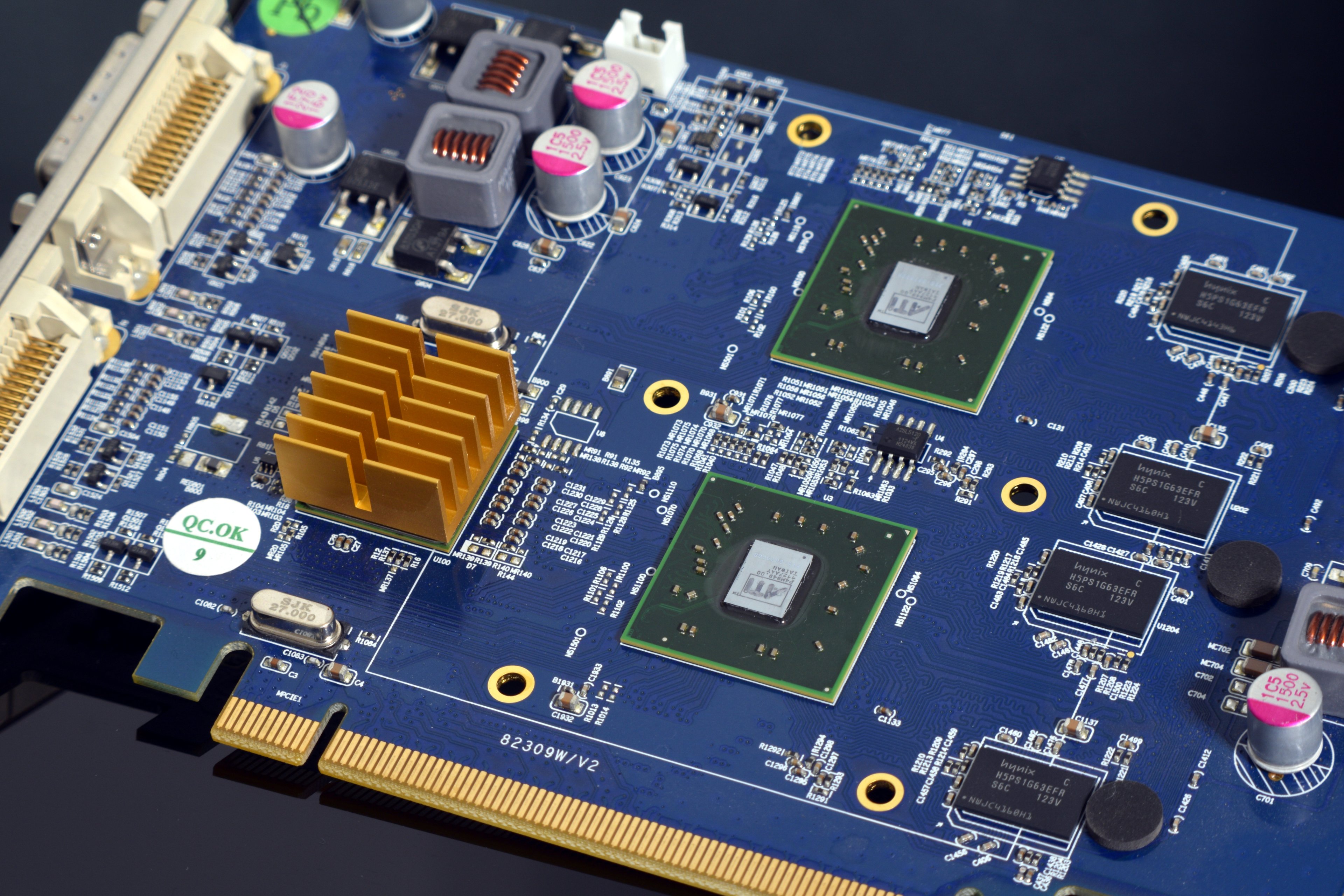

Radeon HD 3450 X2 von Jaton

Aber dieses doppelte Lottchen habe ich noch:

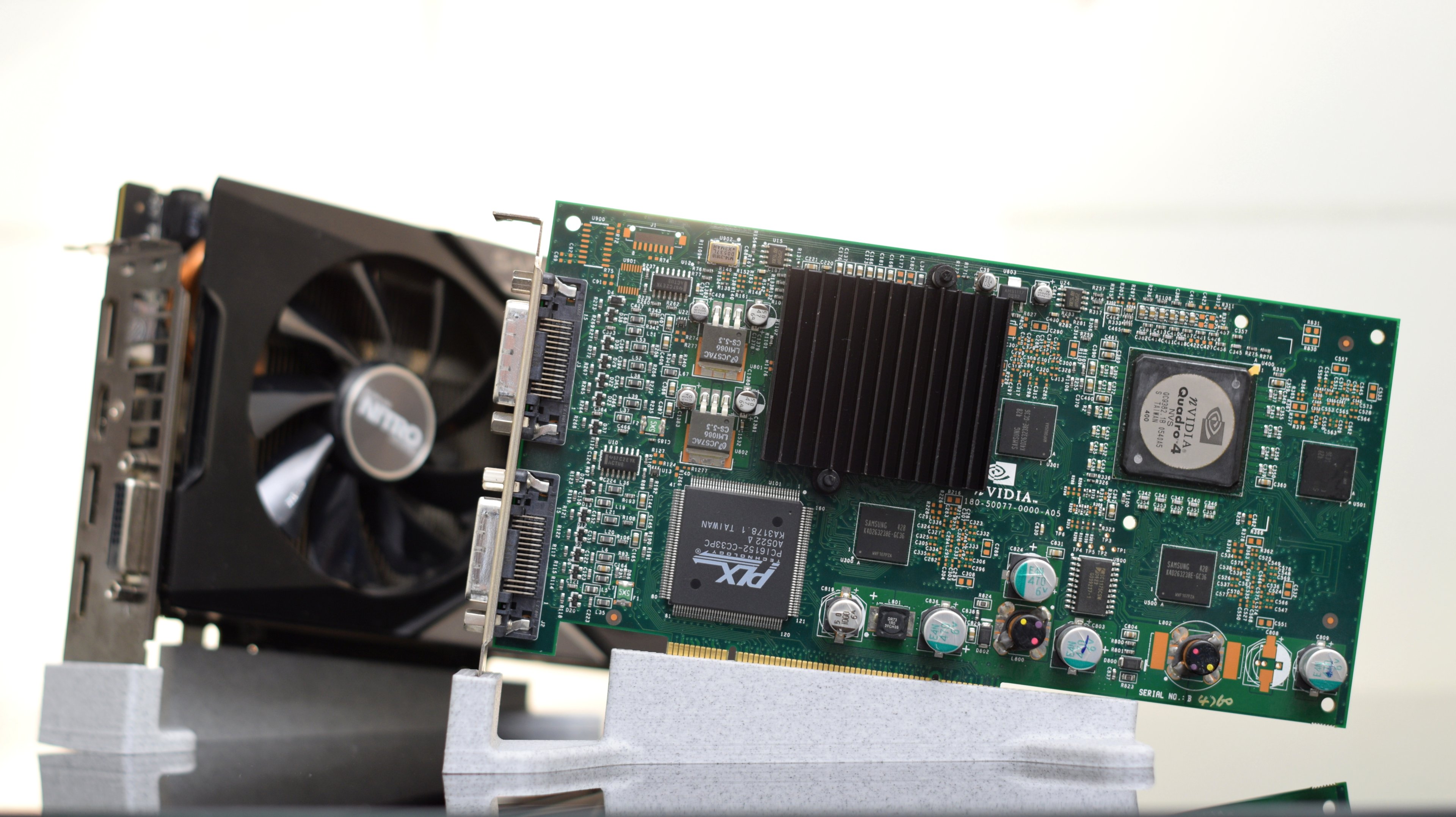

nVidia Quadro NVS 400

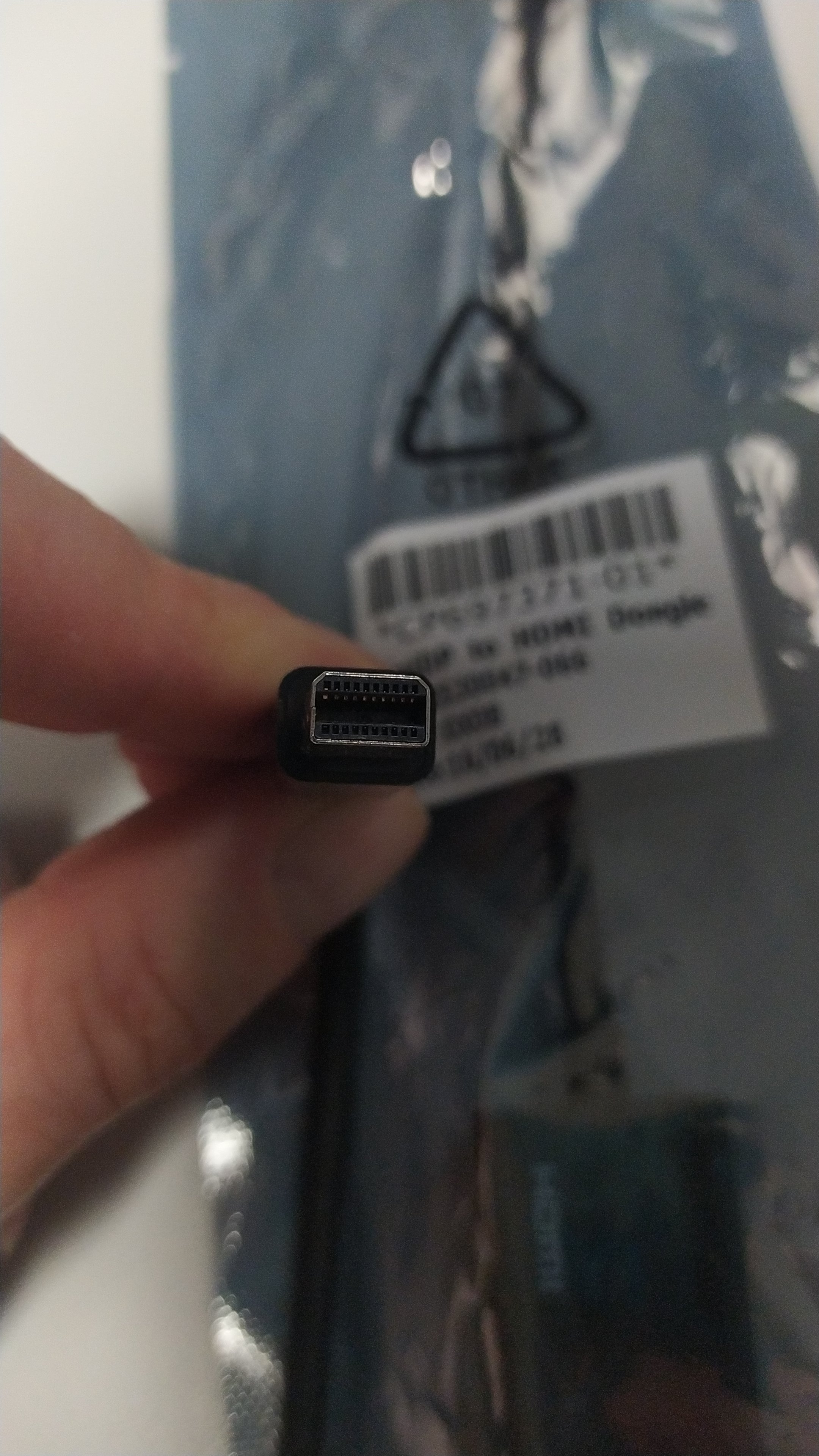

[lowrider20]

so etwas ?

Die Buchse von Mini DP hat scheinbar einen dickeren Kontaktsteg. Misteriös.

Ergänzung (20. Dezember 2023)

Mini VGA

Auch nicht.
https://de.m.wikipedia.org/wiki/Mini-VGA

Ergänzung (20. Dezember 2023)

Mini DVI

Passt auch nicht von der Buchsenform
https://de.m.wikipedia.org/wiki/Mini-DVI



[Butterhützchen]

Mini Displayport

Ne, viel zu klein

Aber ja, ist es. Hatte ich zum ersten mal bei der RTX A2000 gesehen...



[lowrider20]

Aber ja

Aber der Kontaktsteg sieht in der Buchse so dünn aus bzw. im Stecker das Gegenstück so dick.



[chiclet_fanboi]

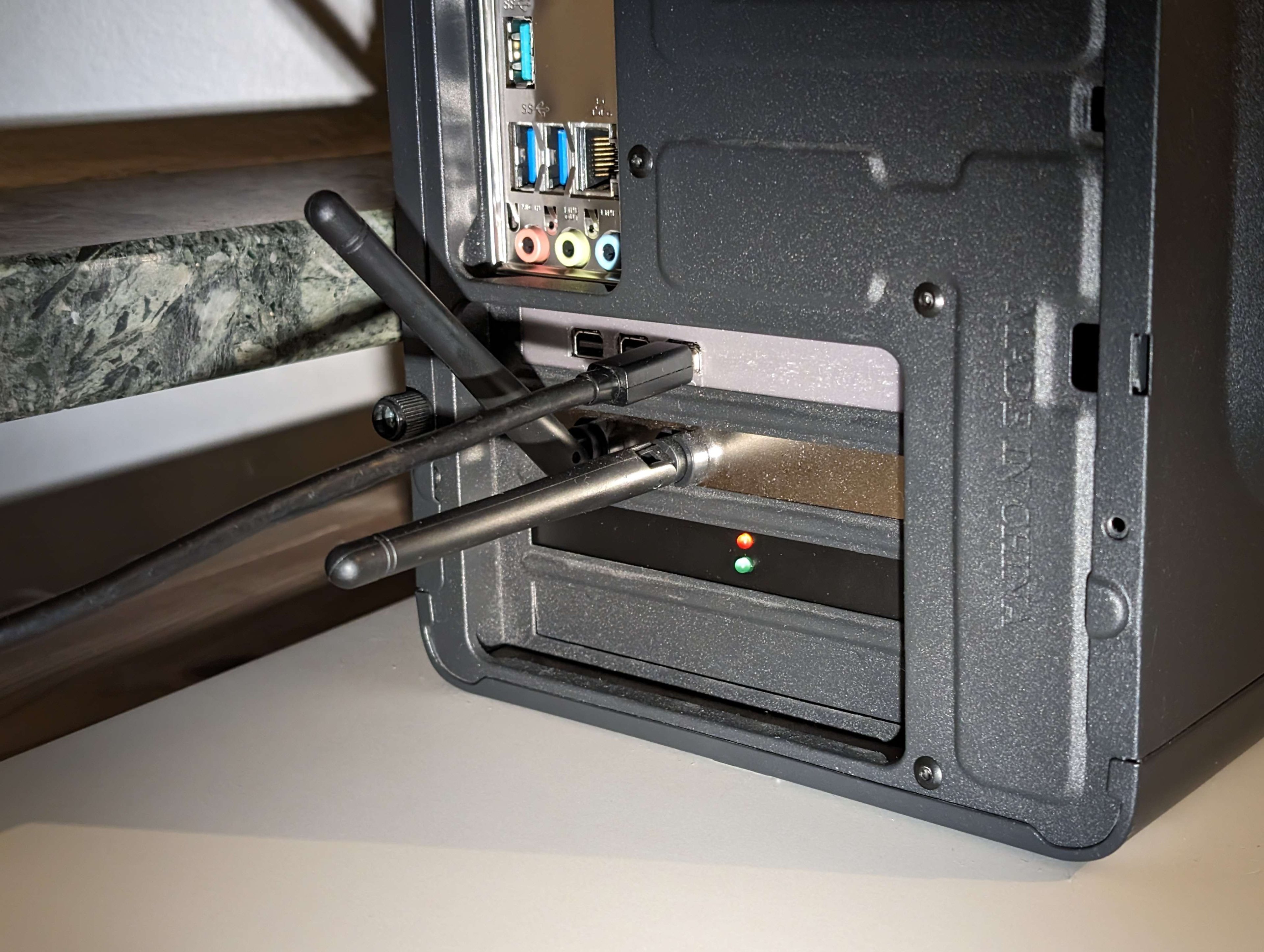

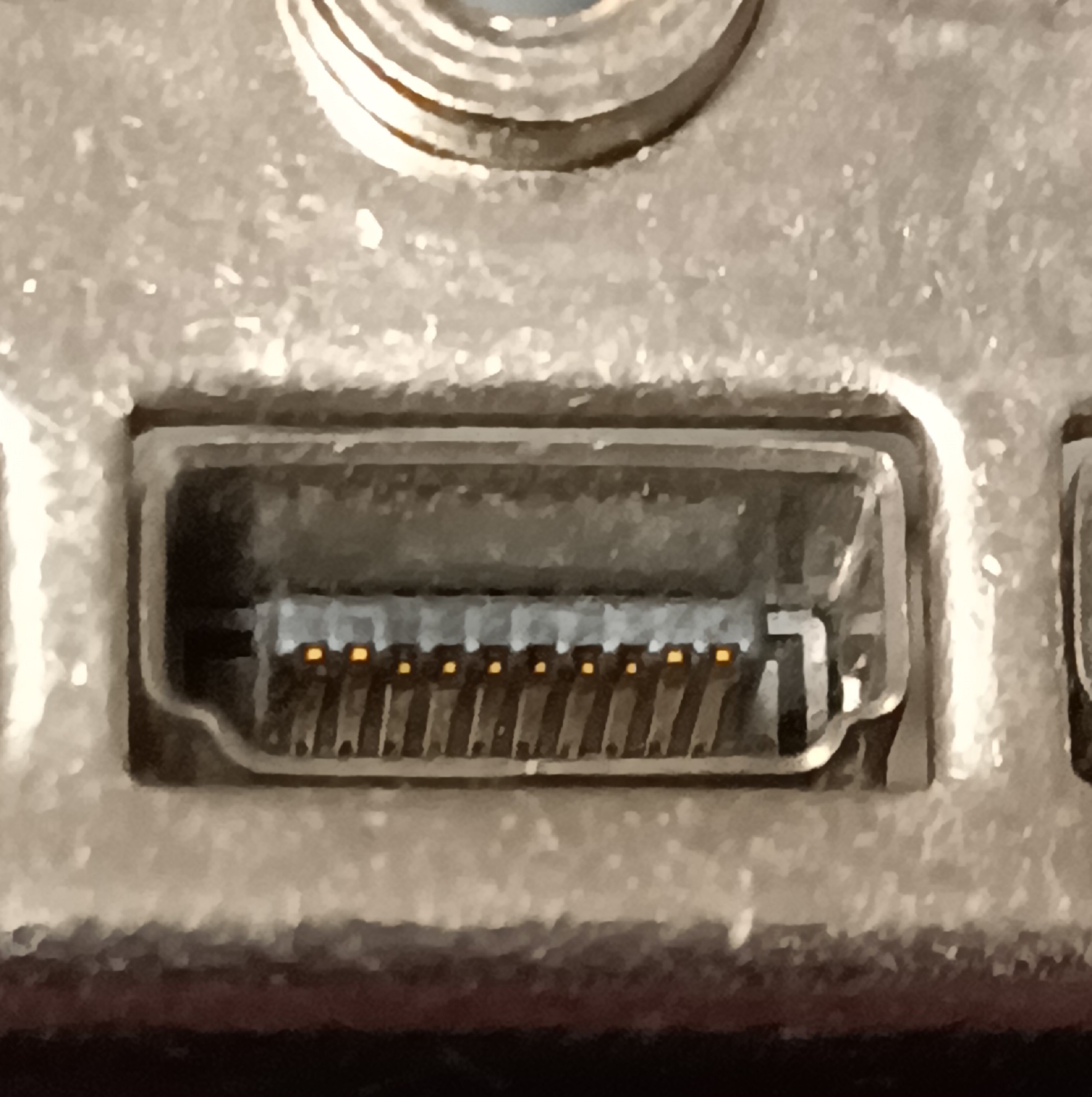

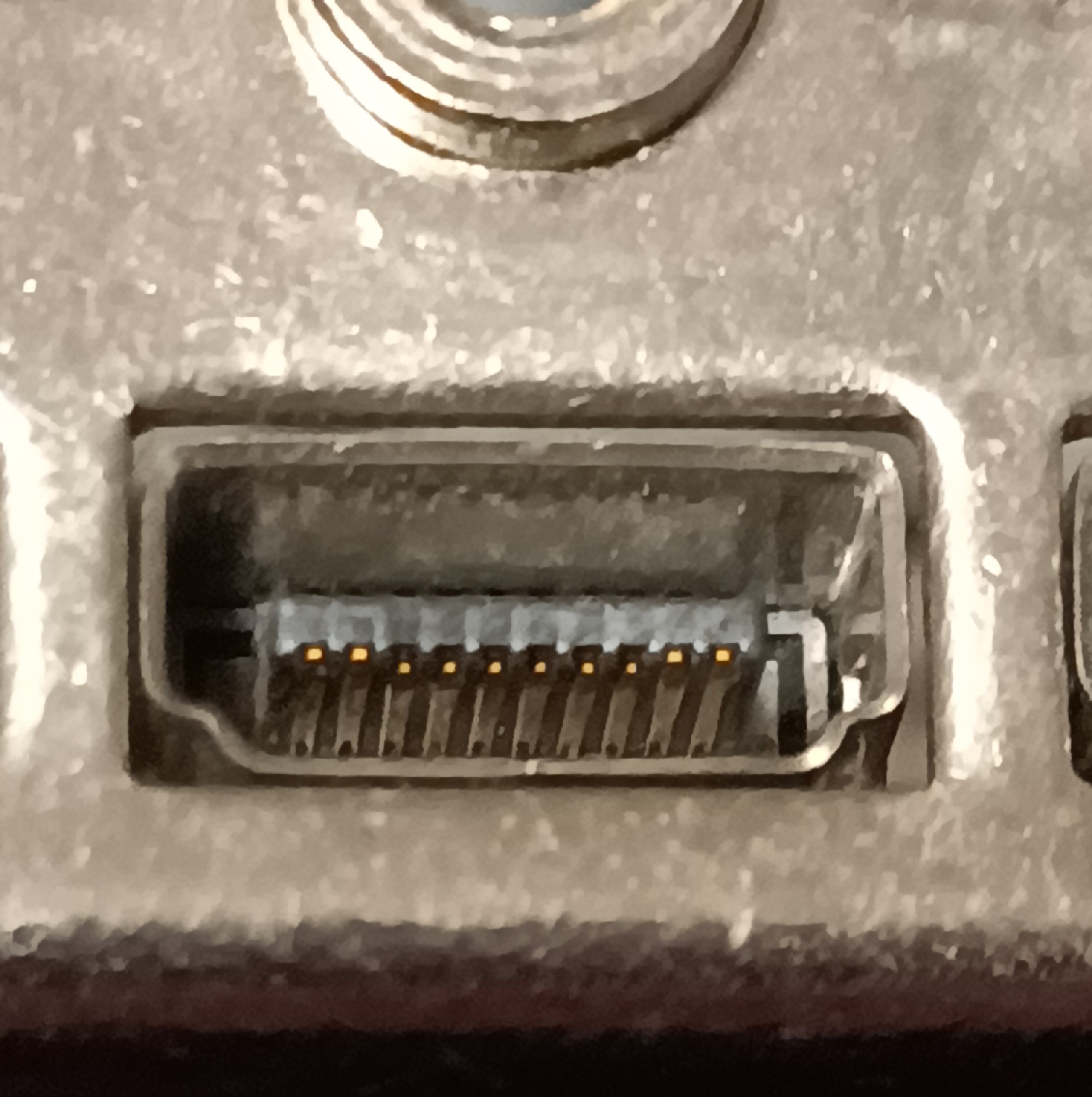

Mini DP glaub ich nicht. So sehen die Buchsen an meinem Rechner aus:



[Butterhützchen]

Buchsen an meinem Rechner

Ok, du hast recht.
Da habe ich echt einen knick in der Optik gehabt.
Ich koch´ erstmal Kaffee. Evtl. hilft es.



[Karre]

https://de.m.wikipedia.org/wiki/Mini-DVI

https://de.m.wikipedia.org/wiki/Mini-VGA

Kann nur eines der zwei sein. Weil die Karte kann nur DVI und VGA.



[Tzk]

Ich glaube das ist ein proprietärer Stecker. Die Karte kann anscheinend DVI-D, VGA und TV-out über die Anschlüsse ausgeben oder zumindest die Hohlstecker für TV-out sind nicht bestückt.

MiniDP, miniVGA und miniDVI sehen allesamt anders aus. miniHDMI kann auch nicht sein. MicroHDMI gäbe es noch, aber der ist rein digital.

EDIT:

Colorgraphic chose mobile chips to cut power consumption and heat generated from running so many displays. The rear of the card is also different, with eight proprietary Colorgraphic ports designated as MV20.

http://web.archive.org/web/20050227171022/http://www.vnunet.com/products/hardware/1153648

Xentera GT

Cables & Adapters - Xentera GT 4/8
Part Number	Description	Price
620114	Quad VGA cable (60pin)	$45.00
620122	Hi-Res Quad DVI cable	$45.00
620130	Hi-Res DVI-I cable	$10.00
501156	DVI-I to VGA adapter	$10.00

http://web.archive.org/web/20060417...aphic.net/newsite/products/xentera_parts.html



[Gorasuhl]

Genau, also das muss irgendwas eigenes gewesen sein.

Habe auch beim suchen nur 8 DVI Adapterkabel auf einer indischen Seite für um 10k Rupien (rund 110€) gefunden. Wie vertrauenswürdig das ist, lasse ich mal dahingestellt.
Denke mal, da wird man nach Suchen müssen. Evtl. müsste man sogar eine weitere Karte, bei der zumindest irgendwelche Kabel dabei sind, in Betracht ziehen.

Deswegen muss man bspw. auch immer bei alten OEM Kisten achtgeben. Läuft nicht unbedingt immer alles drauf und zum Teil haben die auch ihre eigene Hardware verbaut um den Kunden noch mehr an sich zu binden (würde ich zumindest mal stark vermuten).



[Tzk]

Ich denke auch das es hier auf einen Eigenbau hinausläuft. Wäre halt die Frage was das für eine Steckverbindung ist, die da verwendet wurde.

@Maniac81
Kannst du mal ein wirklich gutes Foto von der Buchse machen und die Pins zählen? Sind das 19 oder 20? Vielleicht kann man die Buchse ja finden und dann ein Kabel bauen... Also ob du das kannst wäre die Frage. Die Pinbelegung ist ja zusätzlich noch zu ermitteln.



[Gorasuhl]

Ich denke auch das es hier auf einen Eigenbau hinausläuft. Wäre halt die Frage was das für eine Steckverbindung ist, die da verwendet wurde.

Habe ja ähnliches Problem mit dem Stecker am Display von dem Sharp Multicolor. Das ist keine Standardgröße, zumindest findet man nichts mit annähernd den Abmaßen und Pinabstand :-/



[max_80td]

Hi,

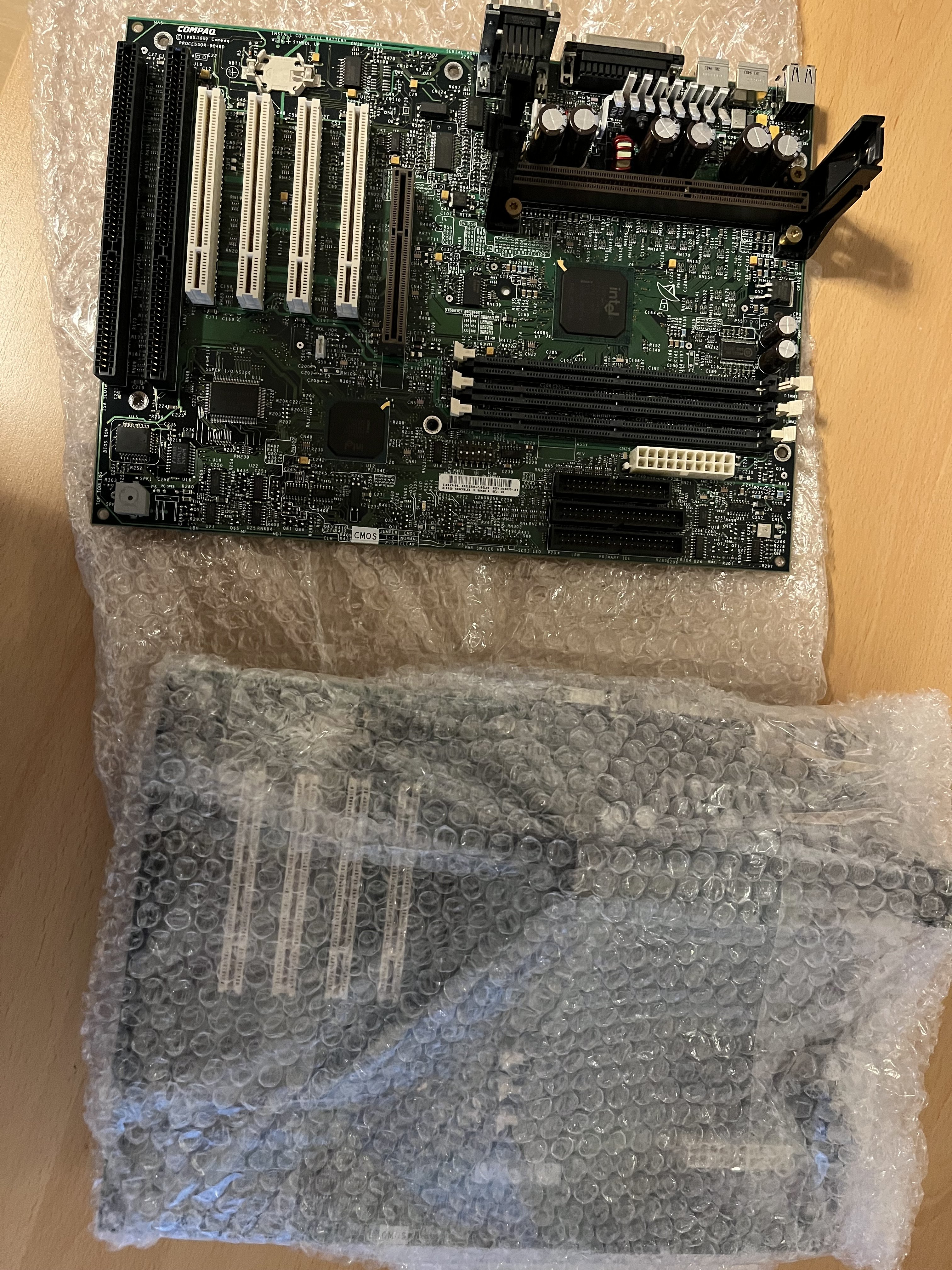

So gerade eingetroffen, 2 Stück Slot 1 Boards, sind zwar Compaq, sehen aber unbenutzt aus.

Mal schauen was ich dazu finde, da noch dip Schalter vorhanden sind.

Bg
Max

Nachtrag:

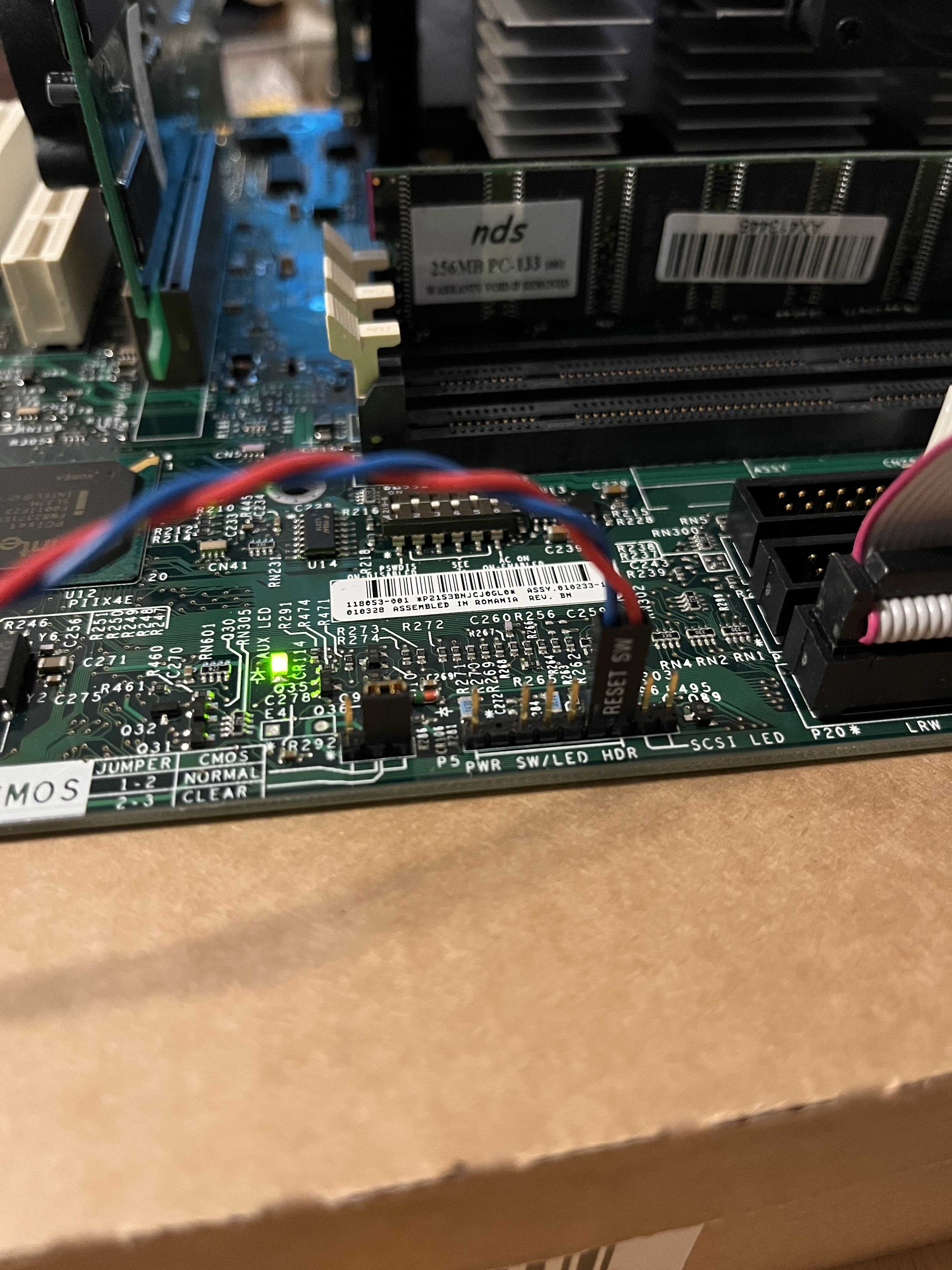

Da die Pinbelegung von Compaq in dem Manual nicht ersichtlich ist, war etwas Detektiv Arbeit notwendig was der Power Button ist.

Wenn wer so ein Board hat hier ist der Power Button anzuschließen, obwohl Reset bei mir steht.

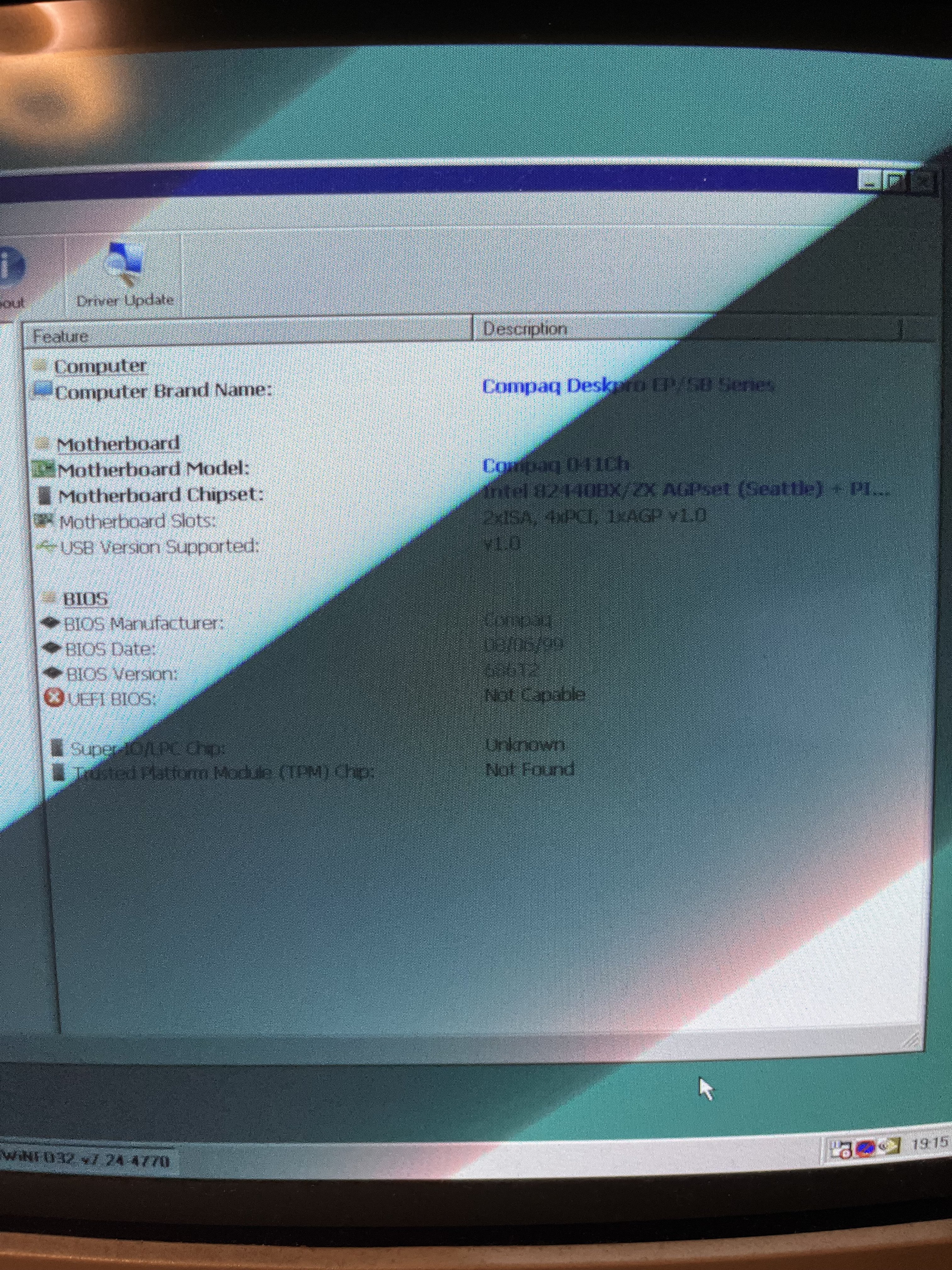

Bisher funktioniert alles einwandfrei:



[Maniac81]

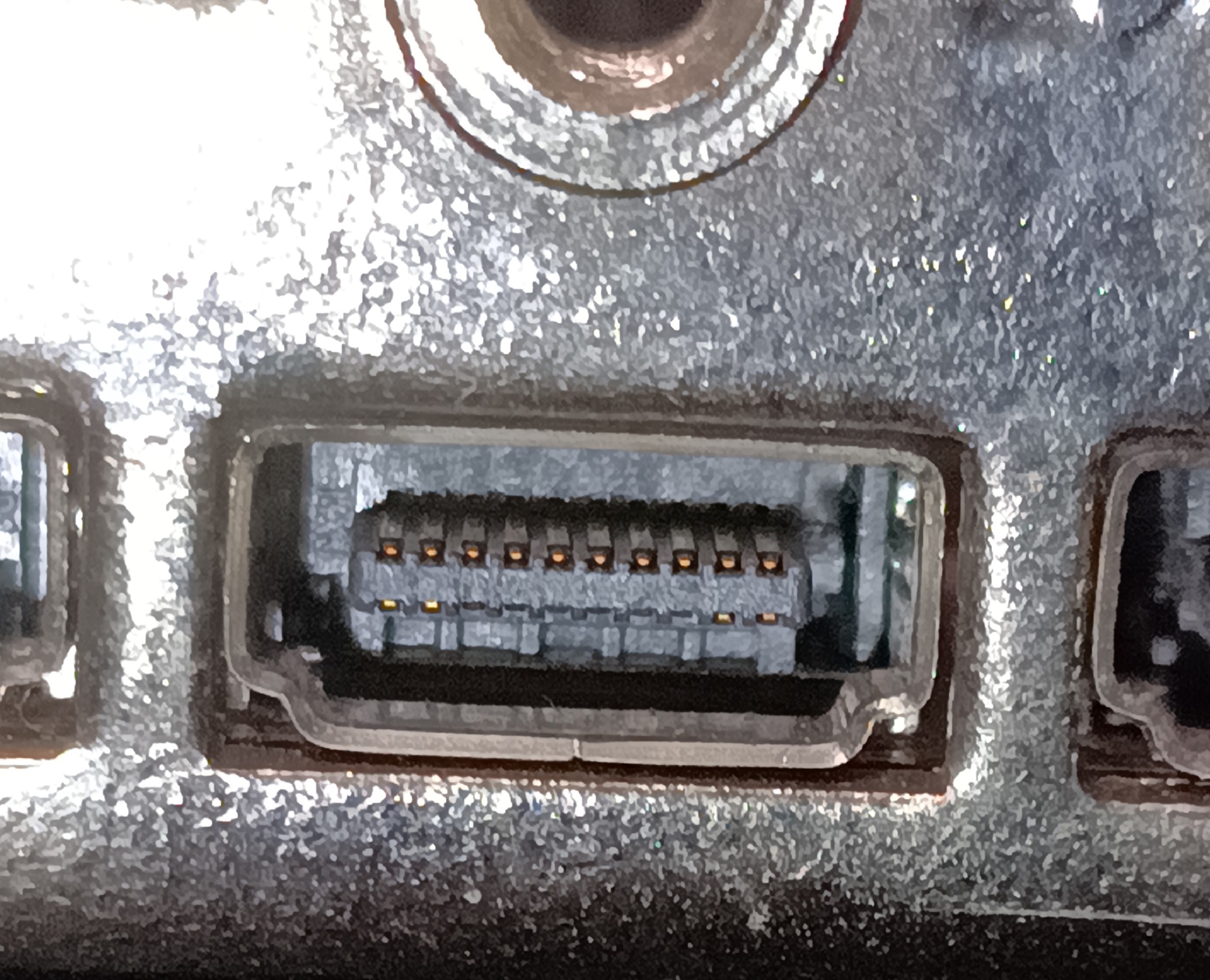

Also es sind 20 Pins, bessere Bilder bekomme ich mit dem Handy nicht hin.



[Karre]

Compaq scheint wohl etwas in Mode zu sein gerade..

Ich hab mal etwas ungewöhnliches zu bieten:

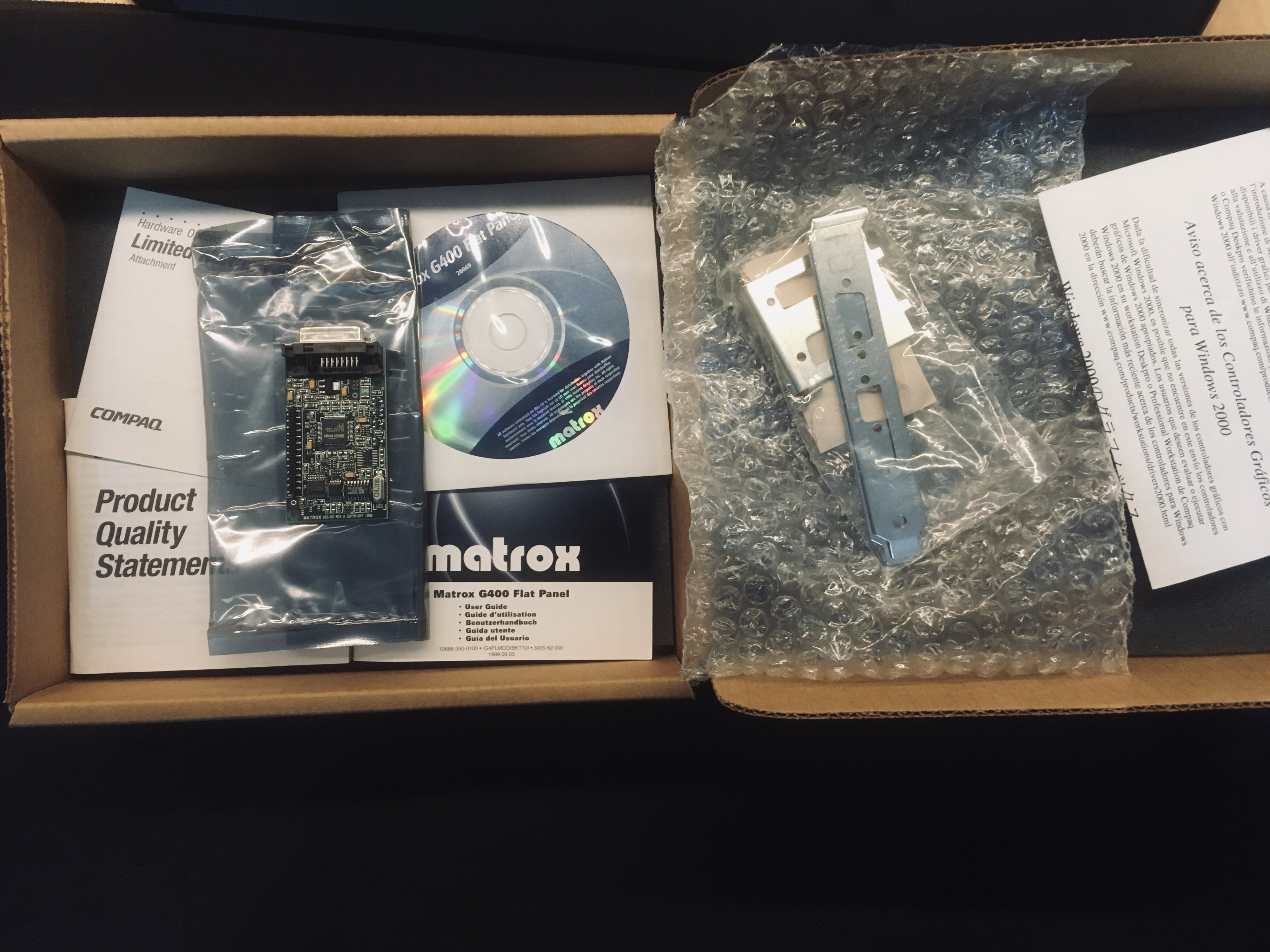

Matrox FlatPanel Modul. Rüstet einen DVI Anschluss an einer Matrox G400 und G400 max nach.

ASUS P3V4X:

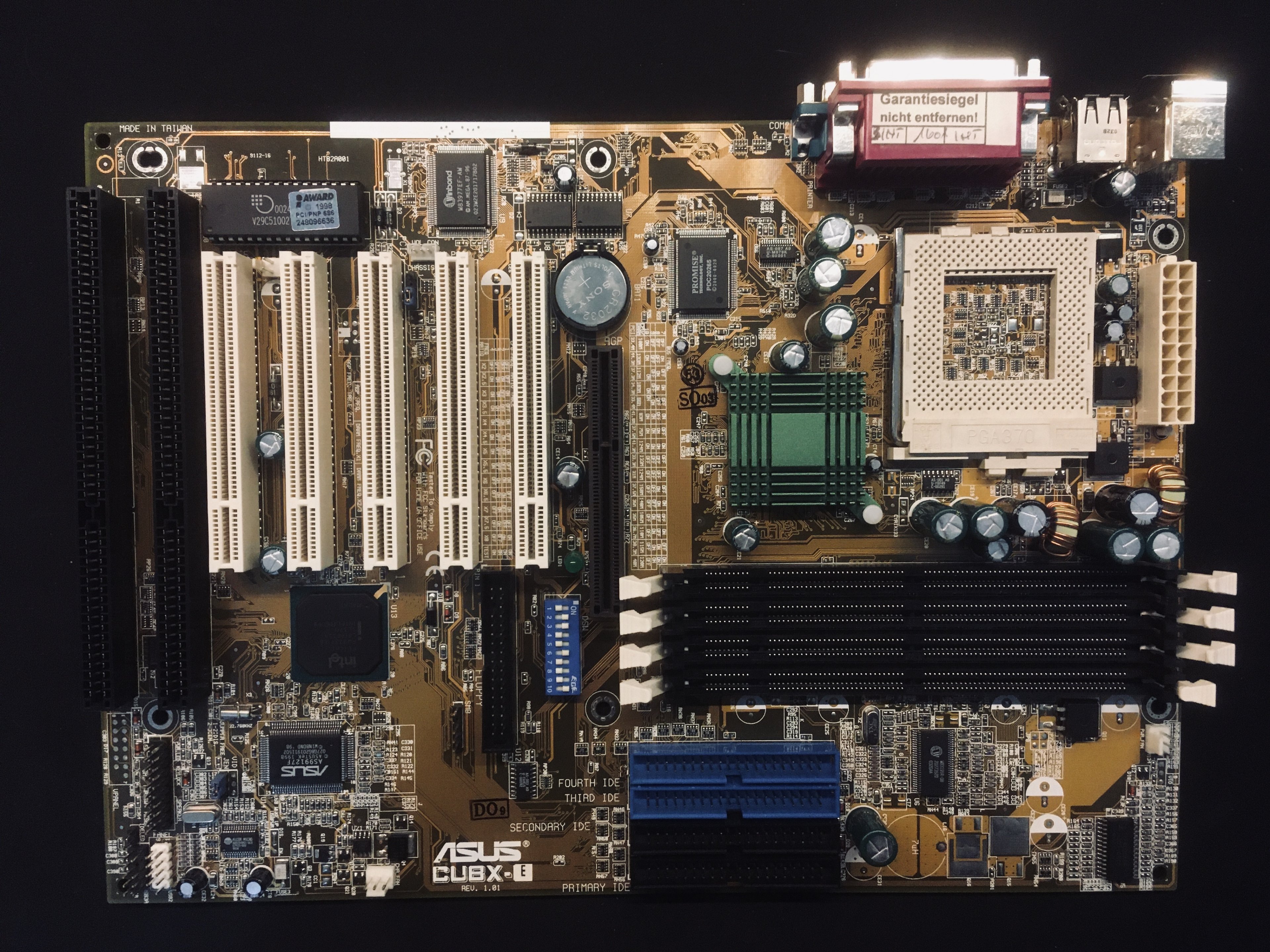

Und noch ein ASUS CUBX E:



[_chiller_]

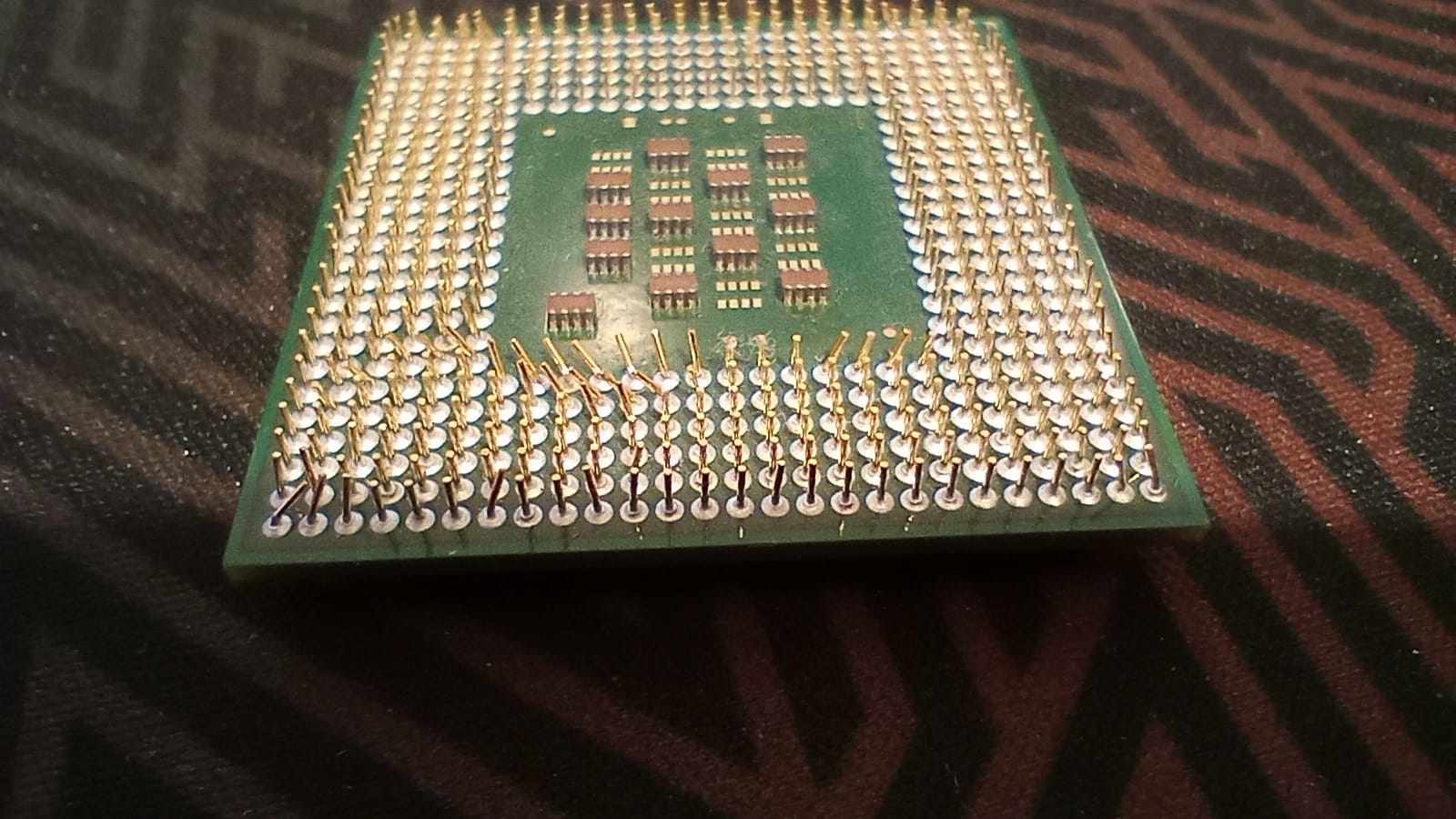

Ein Pentium 4 2,4 GHz, nachdem der unvorsichtige Vorbesitzer und der Weihnachtszeit-DHL-Postbote mit ihm fertig waren:
