Der SSD Bilder Thread

Moin zusammen,

ich hatte heute aus Neugierde meine SATA SSDs aufgeschraubt um einfach mal rein zu schauen.

Da dachte ich mir - eigentlich gibt es keinen Grund, die Bilder nicht online zu stellen und Anderen eine Chance zu geben, selber zu schauen - auch um zu vergleichen, wie deren Version der SSD aussieht.
SSDs werden ja bekanntermaßen gerne mal über die Jahre iteriert vom Hersteller, welches aber meistens nicht auffällt bis irgendwann wieder Schlagzeilen geschrieben werden, weil irgendwo aufgefallen ist, dass die neue Revision signifikant schlechtere Leistung liefert.

Selbst in SSD Reviews sind zwar Bilder von NVMe SSDs selbstverständlich, jedoch von SATA SSDs bekommt man häufig nur die Hülle zu sehen.

Selbst ist der Mann, daher fange ich auch direkt mit sechs Modellen an - von denen ich nicht von allen interne Bilder habe wegen Problemen, die ich im Post zur SSD gerne erläutere. Die Kurzform ist eigentlich immer, dass es mir zu schwierig und riskant ist, die SSD zu öffnen.

Ihr seid herzlich eingeladen, auch mit zu machen und selber eure SSDs vorzustellen. Im Detailgrad ist alles gern dabei - von der Modellbezeichnung und ein paar Bildern bis hin zu einem Mini-Review oder technischer Analyse.

Ich bemühe mich, die Tabelle up-to-date zu behalten und halbwegs sinnvoll zu sortieren.

Hersteller	Modell	Revision	Kapazität [GB]	Kaufdatum	Link zum Post
Crucial	M4		64	2012	Link
Crucial	M4		256	Oktober 2012	Link
Crucial	MX500		2.000	November 2018	Link
Intel	SSD 335		240	unbekannt	Link
Intel	X25-M		160	unbekannt	Link
Intenso	Performance		250	unbekannt	Link
Kingston	SSDNow V+ 100		96	unbekannt	Link
Kingston	SSDNow		120	2012	Link
Kioxia	CD6-R		7.680	unbekannt*	Link
Lexar	NQ100		480	2022	Link
Micron	5210 ION		7.680	Dezember 2019	Link
Micron	7400 Pro m.2		3.840	Februar 2023	Link
Micron	7450 Pro E1.S		3.840		Link
Micron	9200 Eco		11.000	unbekannt*	Link
OCZ	Vertex 2		120	November 2010	Link
PNY	Patriot		120		Link
SanDisk	ReadyCache		32	2012	Link
SanDisk	Ultra 3D	G25	1.000	August 2020	Link
SanDisk	Ultra 3D	G31	1.000	Februar 2023	Link
Toshiba	Q pro		128	2012??	Link
XPG	S11 Pro	original	256		Link

*Die SSD wurde gebraucht gekauft und das Datum des Intialen Ankauf ist nicht bekannt



[frg4711]

Meine Sandisk Ultra 3D 4TB

SDSSDH3-4T00-G26
Firmware 530309wd
Controller SSM2259 Silicon Motion
Ram NT5CC256M16ER 256Mx16

Habe jetzt keine Bilder. Nur schnell aufgeschraubt weil ich wissen wollte ob ich ggf. noch eine kaufen kann wenn die mal wieder im Angebot ist.

Auffällig ist das es die SDSSDH3-2T00-G31 und SDSSDH3-1T00-G31 nur bei Media Markt und Saturn gibt. Ein Test wäre mal interessant ob es sich hier um eine neue Generation oder eine Billigvariante handelt?



[peljotha]

Das ist ja interessant. Jetzt kommt noch ein anderer Kontroller ins Spiel. Kann es sein, dass der Marvel 1074 keine 4TB betreiben kann und deshalb der SM drin verbaut ist?
Hast Du das dann mit einem Tool ausgelesen oder beim Aufschrauben abgelesen?
Die -G31 ist mit Sicherheit die Billigstvariante ohne DRAM und WD-eigenem Kontroller.

Noch lustiger ist, dass es auf Idealo gesucht, alle drei Varianten in 4TB gibt: -G25, -G26 und -G31



[frg4711]

Ich habe auf das pcb geschaut. Der 1074 ist älter und kann auch wohl kein QLC. Macht dann schon Sinn wenn man auf einen Controller für verschiedene Serien setzt. Auf der Oberseite sind bei der -G26 nur 2 Flash Roms. Weiter schrauben wollte ich aber nicht und habe mir leider die Flash Bezeichnung nicht gemerkt. Waren aber m.E. 1TB Bausteine also wahrscheinlich noch 2 auf der Unterseite. War gestern schon spät und ich wollte nur schnell schauen ob das Müll ohne DRAM ist.

Es gibt scheinbar auch noch -G30 Varianten. Wenn die sich so stark in der Spezifikation unterscheiden insbesondere was fehlendes Ram angeht dann grenzt das an Betrug.



[peljotha]

Und dann scheint es von den kleineren Versionen auch noch 500/512 GB und 1000/1024 GB zu geben. Ich habe jeweils die 512- und 1024-Variante.
Da hat sich SanDisk/WD ja einiges einfallen lassen.
Noch dazu gibt es sehr verschiedene FW-Varianten. Ich schreibe gerade von einer 1024GB -G25 mit FW 40101000. Die von der 512 GB beginnt mit x610..... Ich habe mir schon überlegt, ob das eine umgelabelte OEM X600 ist.
Oder das hat sich der Mediamarkt einfallen lassen, um noch billigere Modelle verkaufen zu können.
Meine beiden kommen auch vom MM.



[frg4711]

1024GB -G25 mit FW 40101000

Das könnte eine alte Firmware sein. Im Dashboard mal geschaut?

beginnt mit x610.....

Das sind alte SSDs. Meine 2TB von wohl 2019 hat die auch. Das Device Model ist bei meiner anders "SanDisk SDSSDH32000G" mit X61170RL. Die neueren Modelle sind umgestiegen auf "SanDisk SDSSDH3 2T00"



[peljotha]

Das könnte eine alte Firmware sein. Im Dashboard mal geschaut?

Ja, das dashboard läuft, bietet aber keine neuere FW an. Die SSD ist schon etwas älter, lag einige Zeit rum und wurde erst vor 4 Wochen eingebaut.



[eratte]

Ist das nicht ein Bilderthread? Stellt mal den OffTopic ein!



[Michael-Menten]

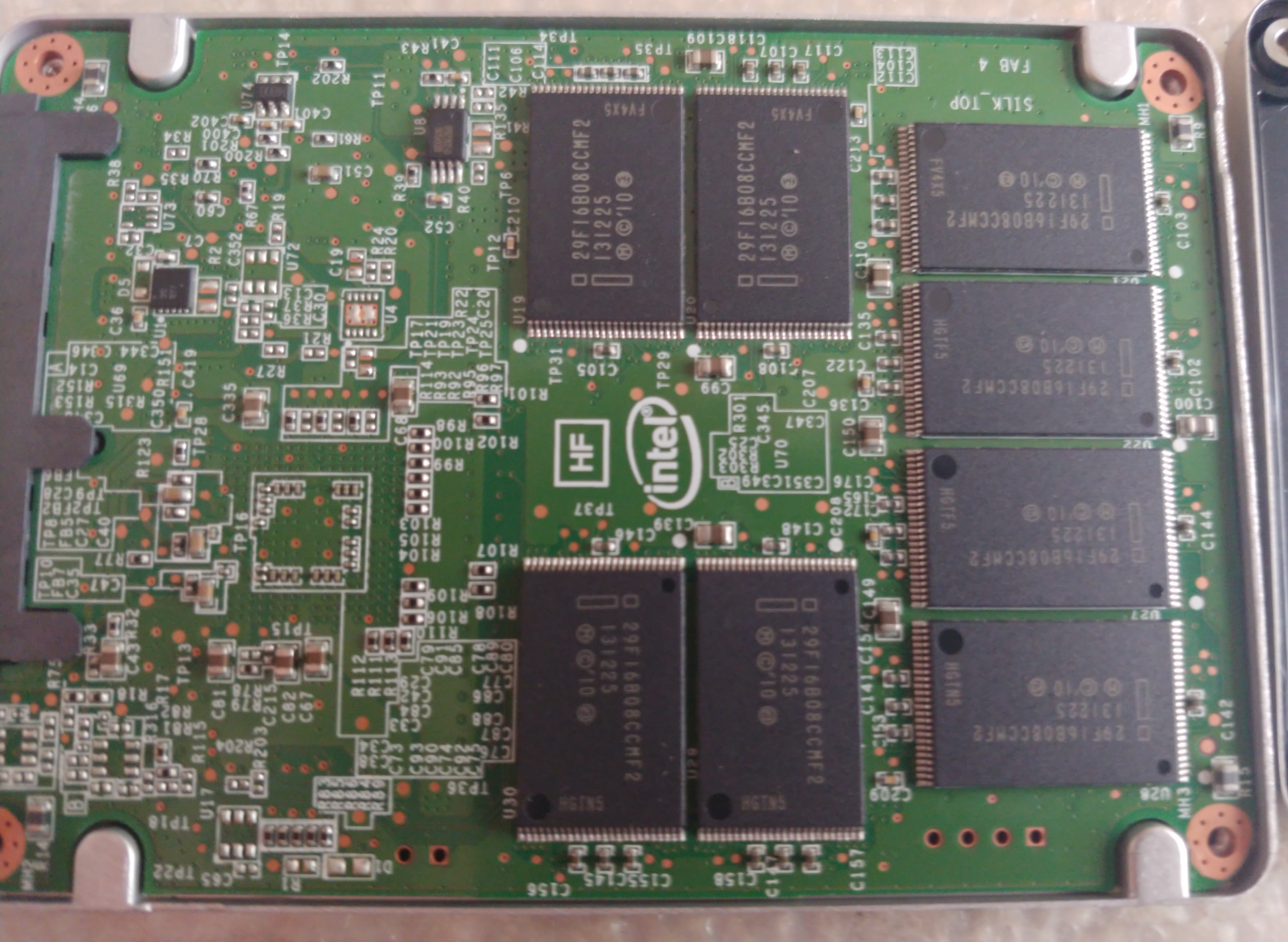

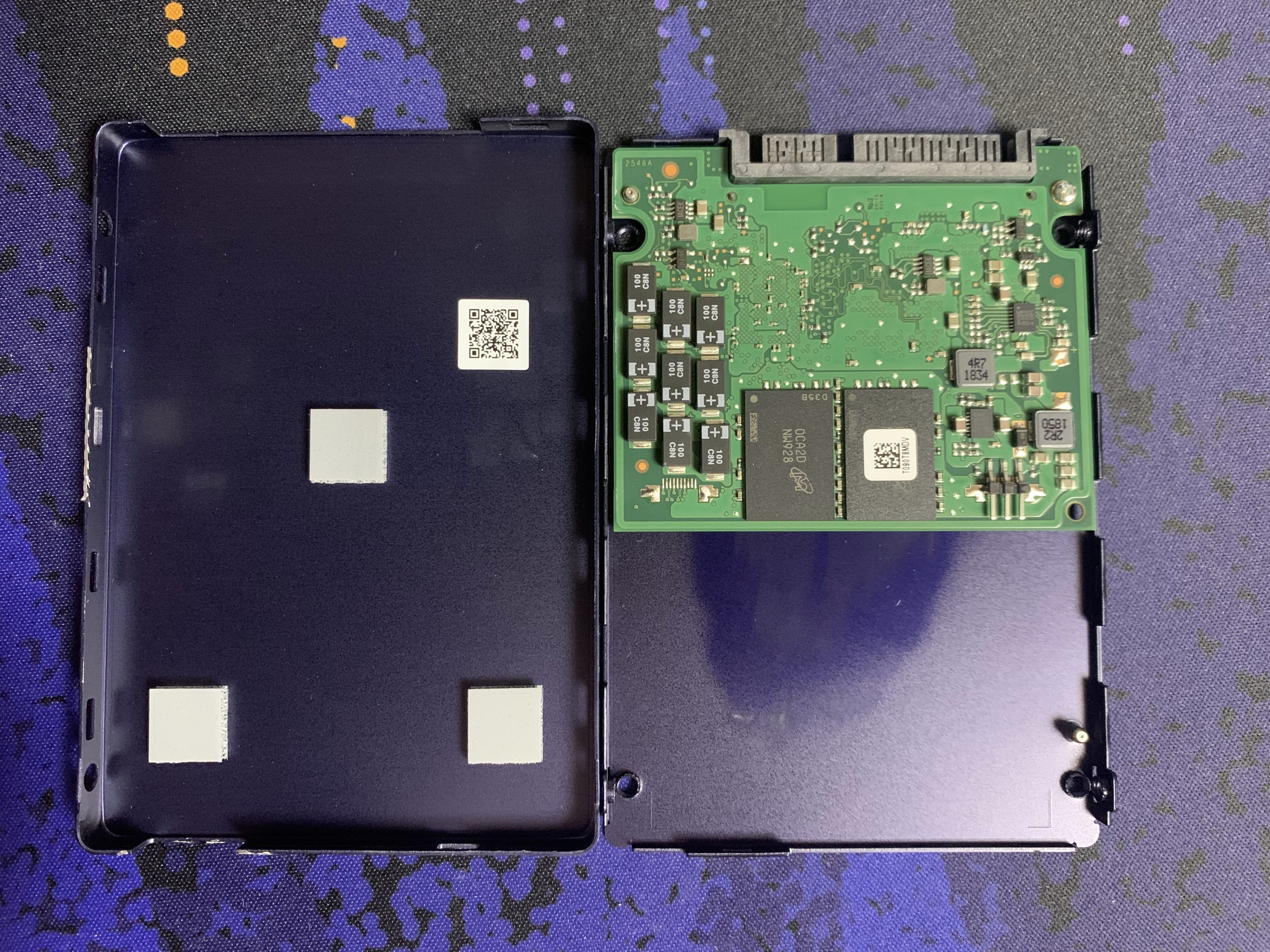

Intel SSD 335
240GB DRAMless MLC

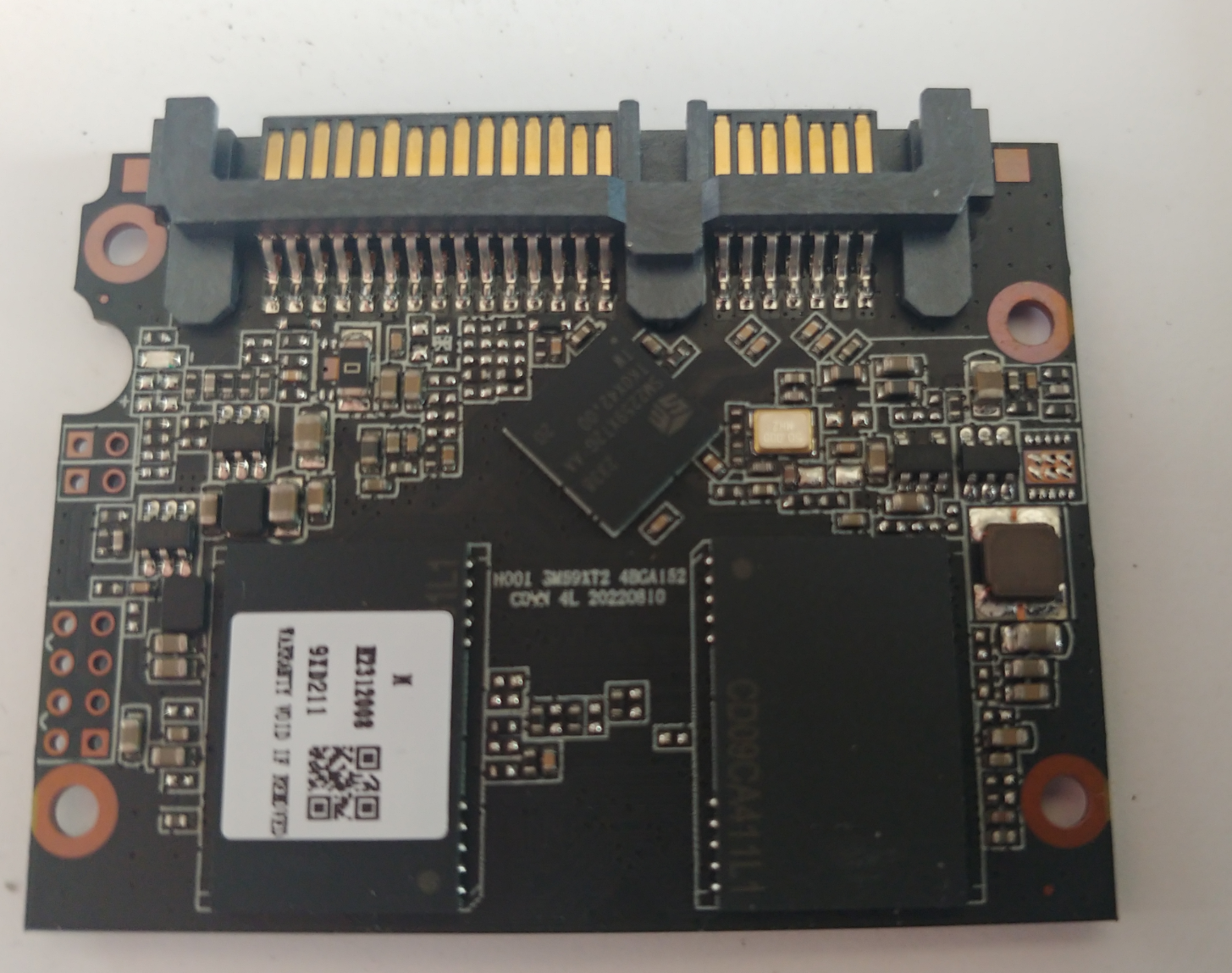

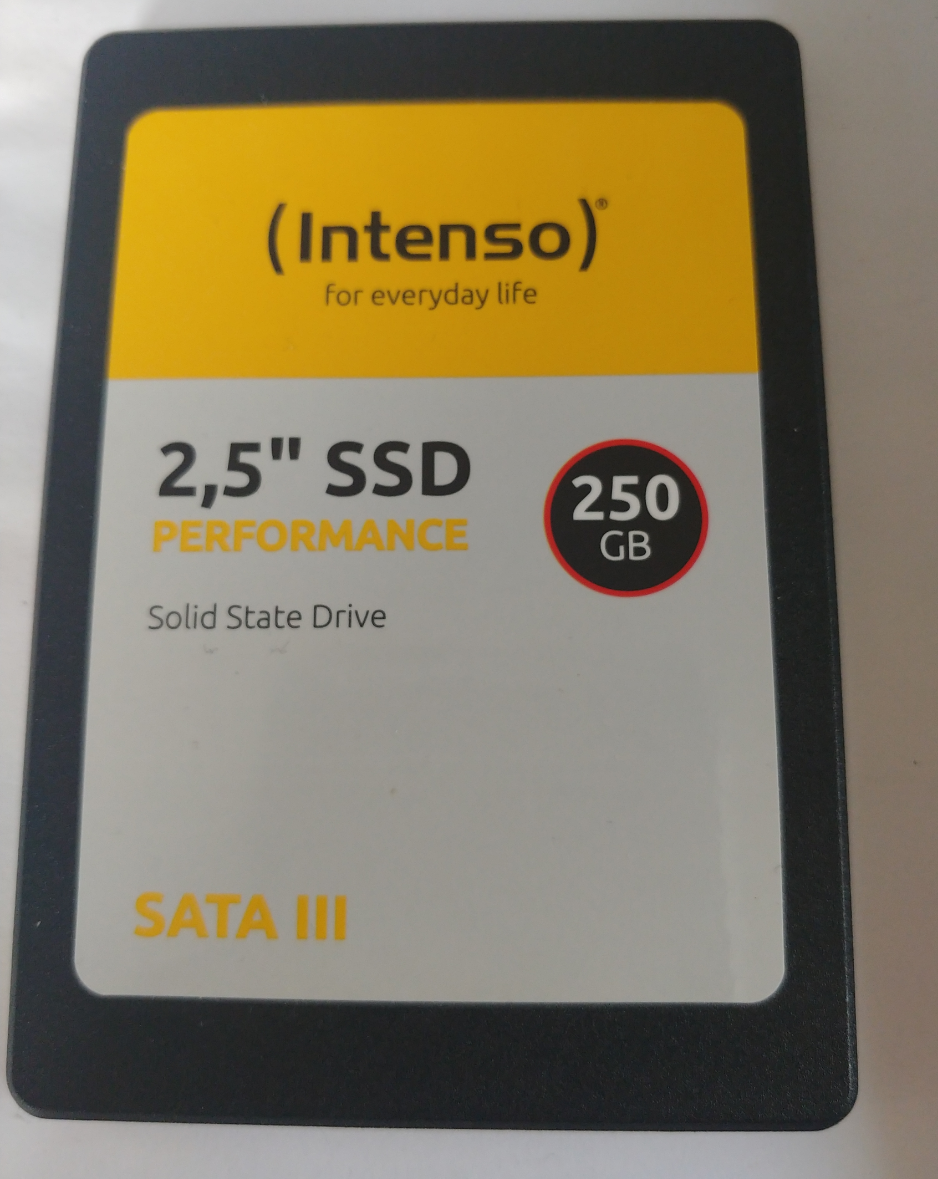

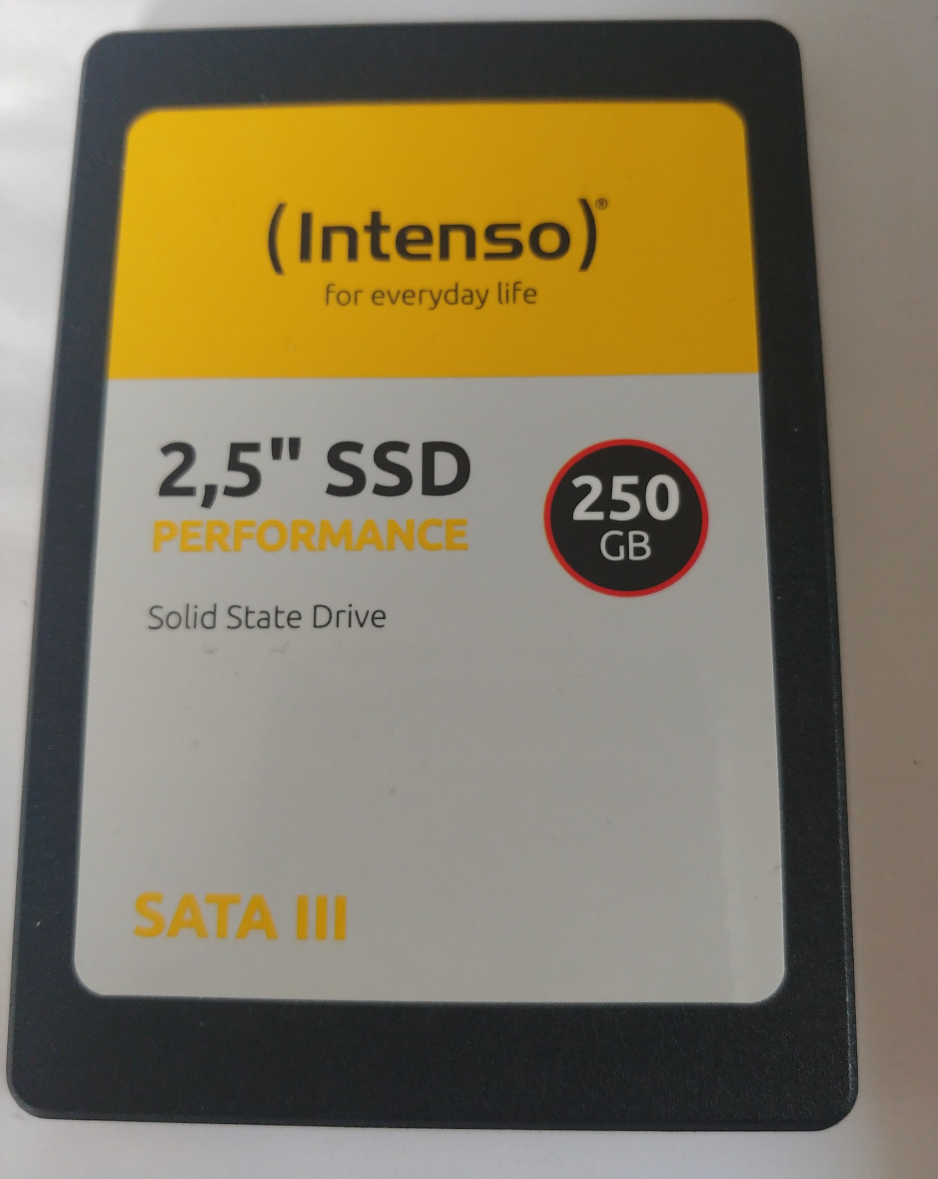

Dazu noch mal eine neue Intesno 2.5" SSD Performance (250GB):

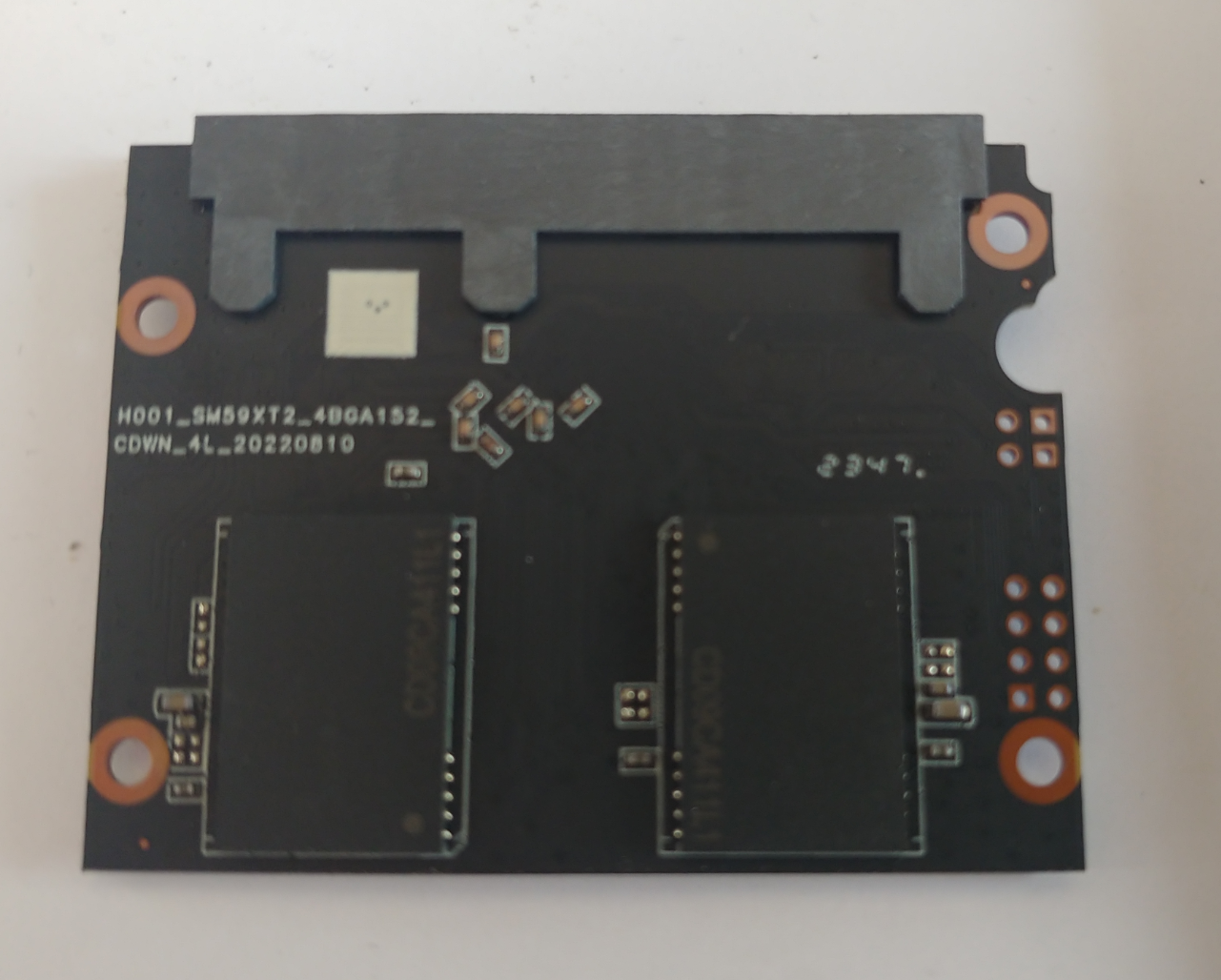

controller: SiliconMotion SM2259XT26
flash: CD09CA411L1



[Gelöschter_User]

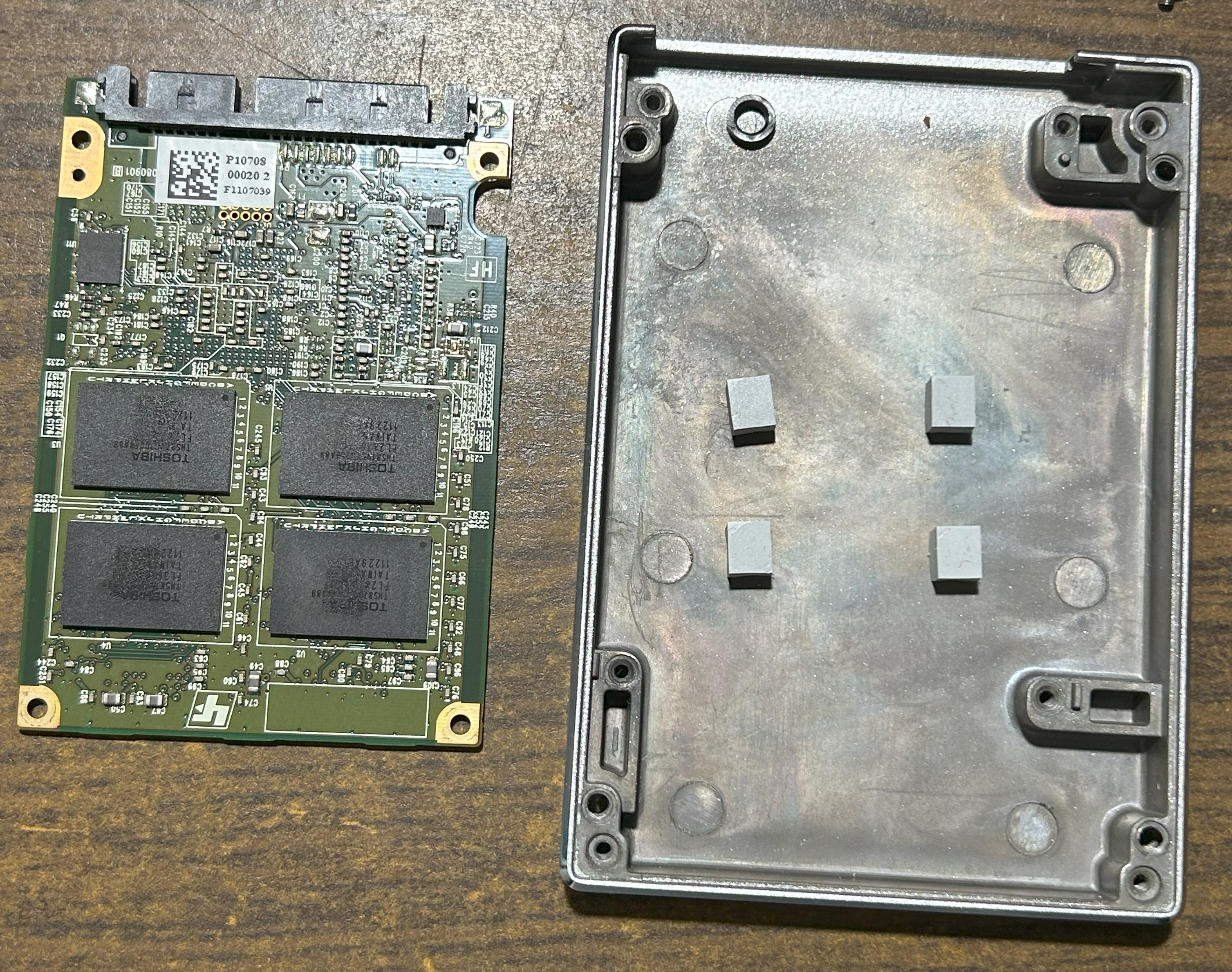

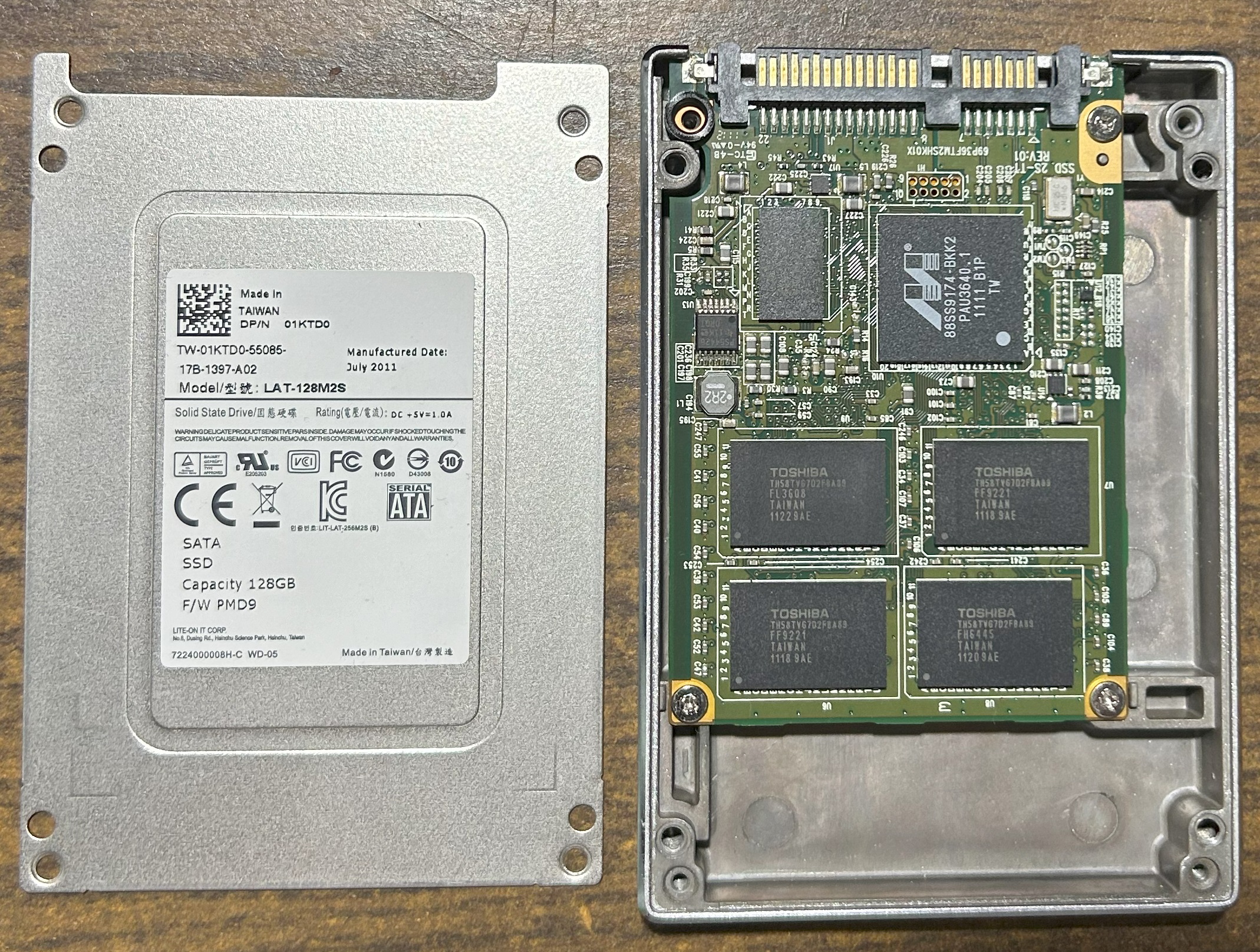

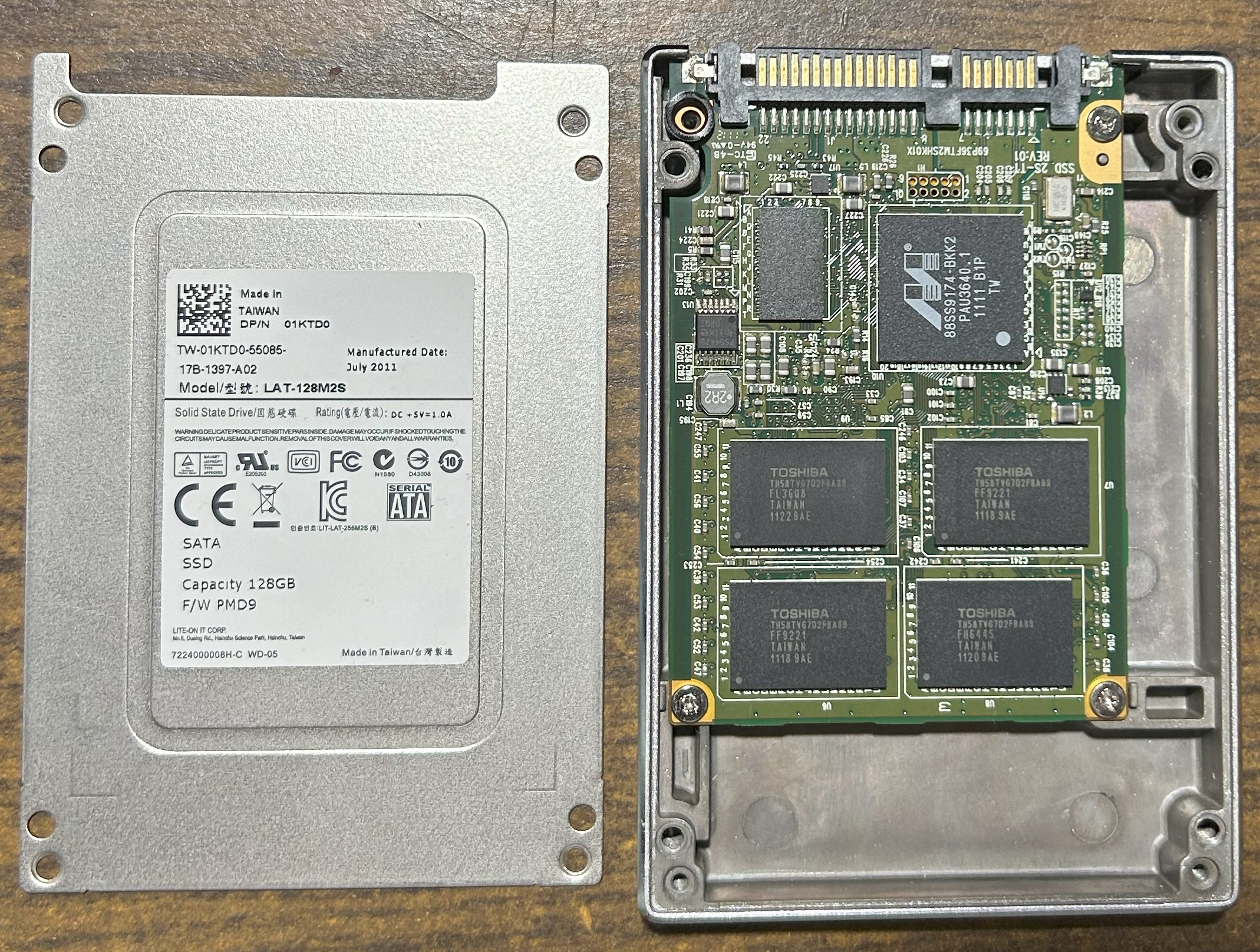

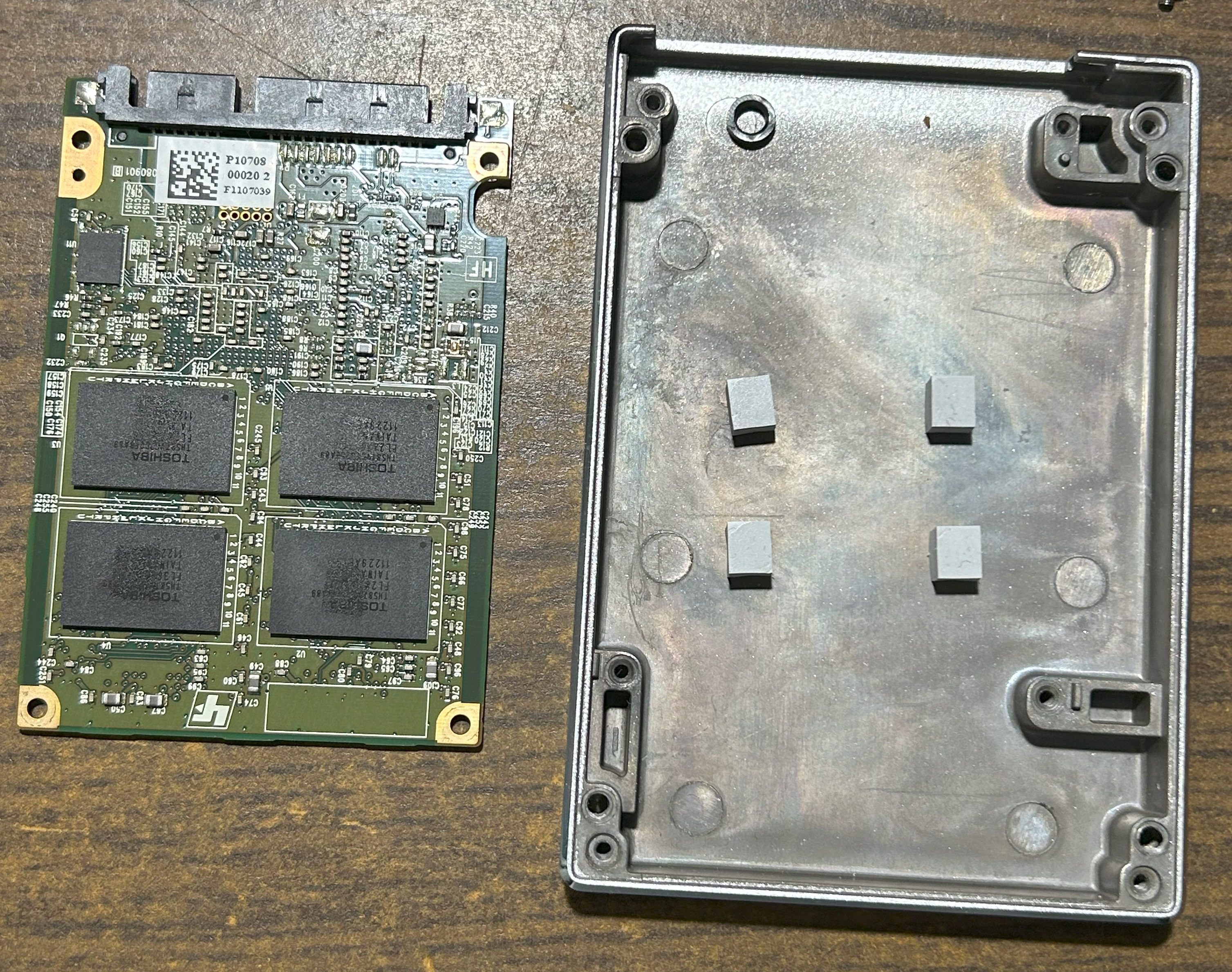

LiteOn SSD mit 128GB im schicken Metallgehäuse, 2011
Aus einem Dell Laptop, war circa 2 oder knapp 3 Jahre in Betrieb. Nach weiteren 2 Jahren im Schrank wurde die SSD nicht mal mehr im BIOS erkannt. Ausfall durch Nichtbenutzen...

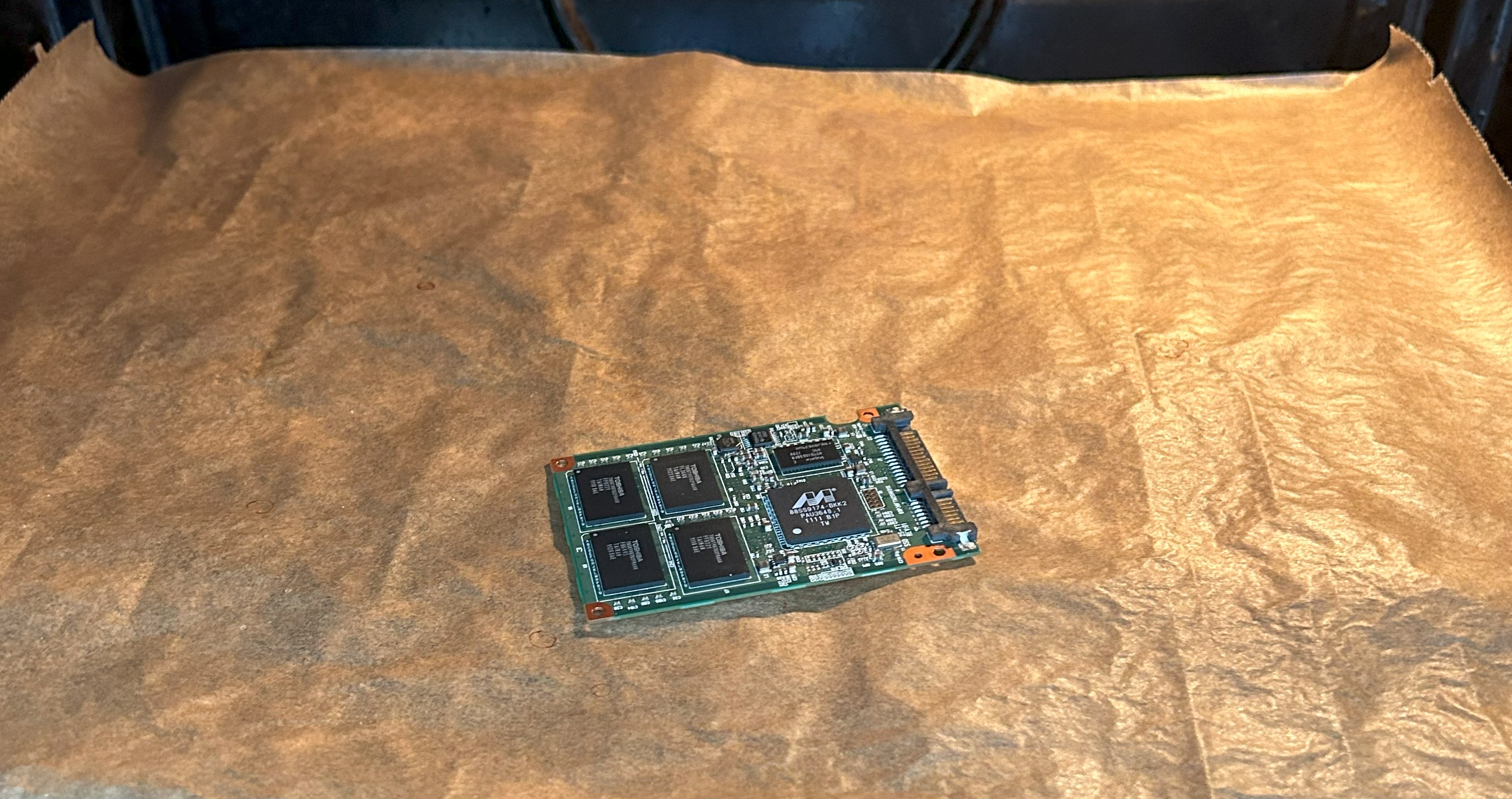

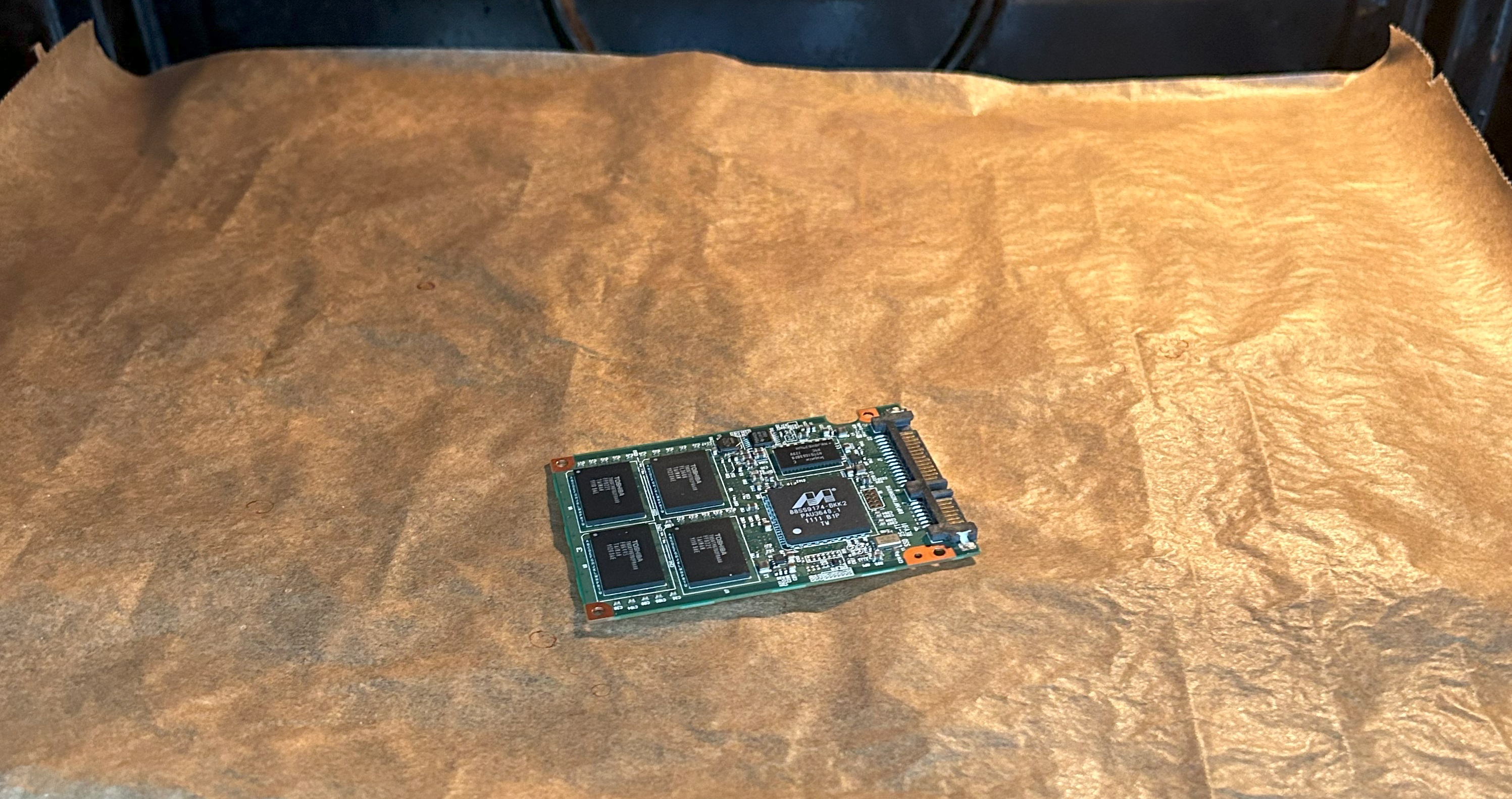

Nach einer halben Stunde bei 160 Grad im Backofen wird wenigstens der Controller wieder erkannt. Der Speicherplatz bleibt "ausgeblendet".



[Rickmer]

Ich habe mir mal wieder etwas ungewöhnliches 'neues' gebraucht gekauft: Micron 9200 ECO 11TB

Und da ich es nicht sein lassen kann, hab ich das Ding erstmal aufgeschraubt. Der Garantiesticker ist eh nicht mehr relevant...

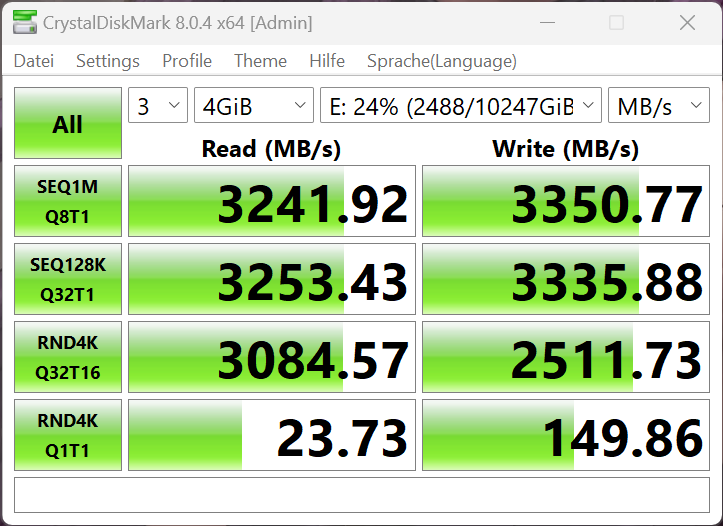

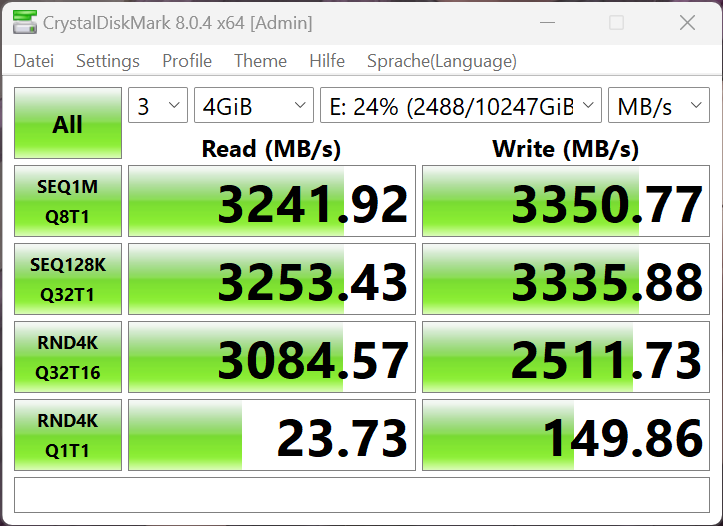

Ein paar Messerte:

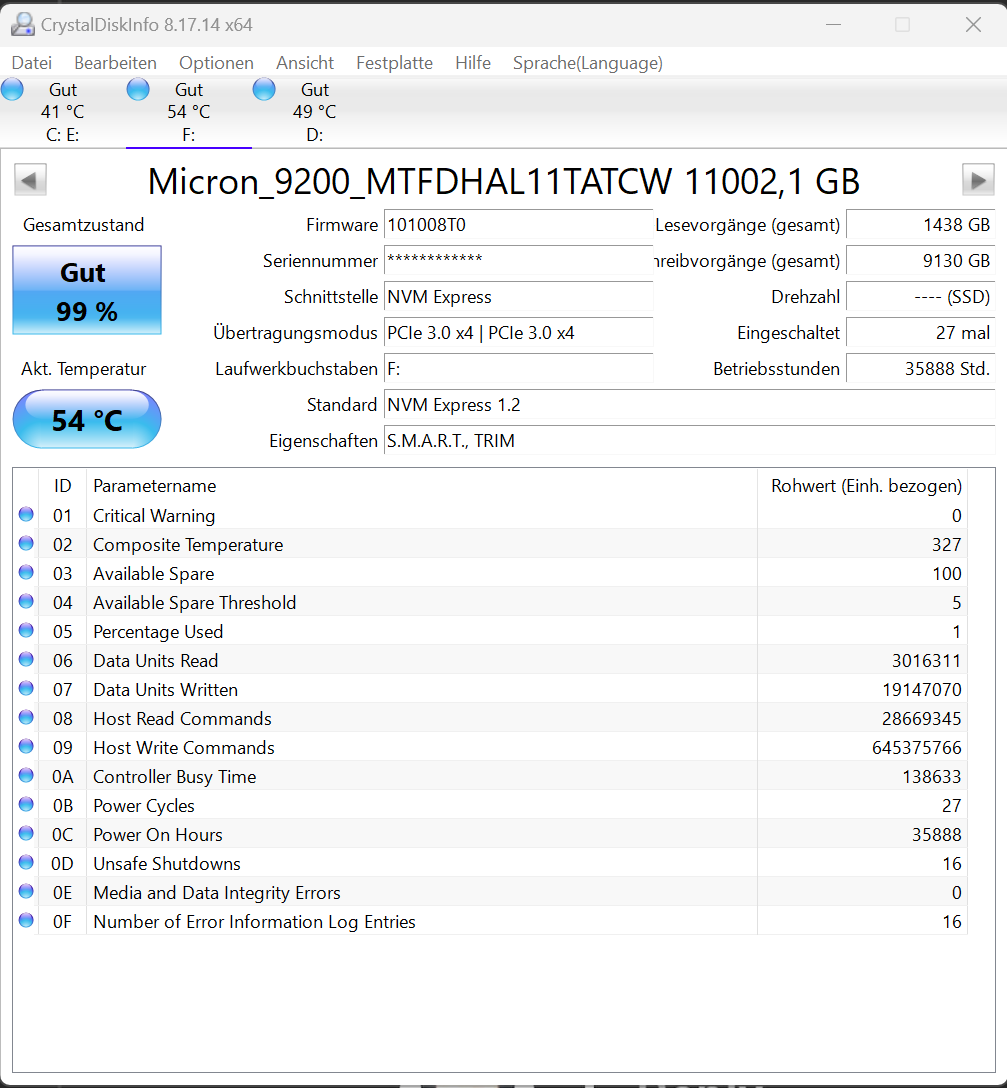

Ich hatte erst etwas später dran gedacht, den CDI Screen zu machen, ihr könnt euch also nochmal 2,5TB wegdenken.
Bei welchem Aufgabengebiet in 36k Betriebsstunden 7TB geschrieben wurden? Keine Ahnung. Hot spare?

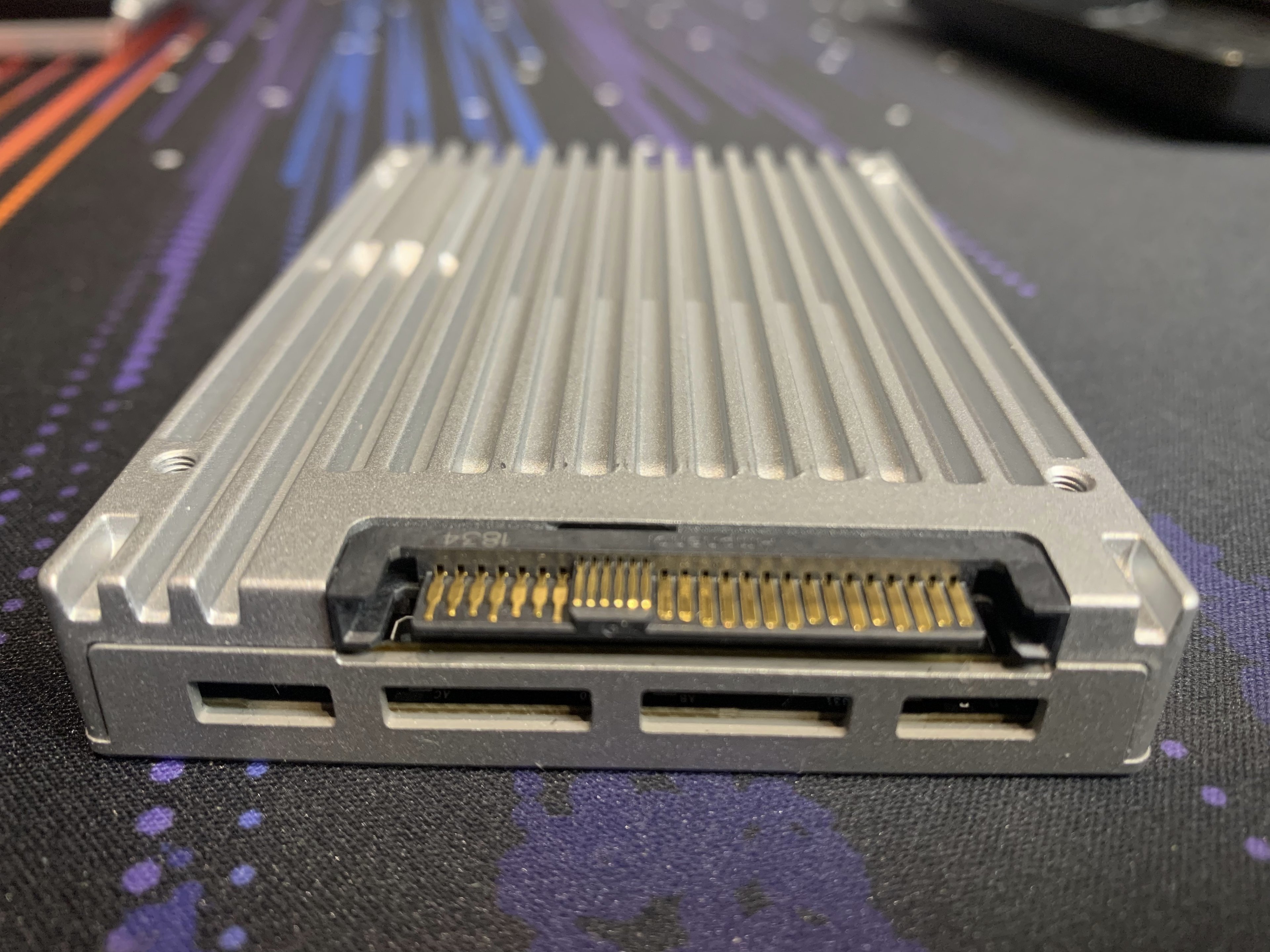

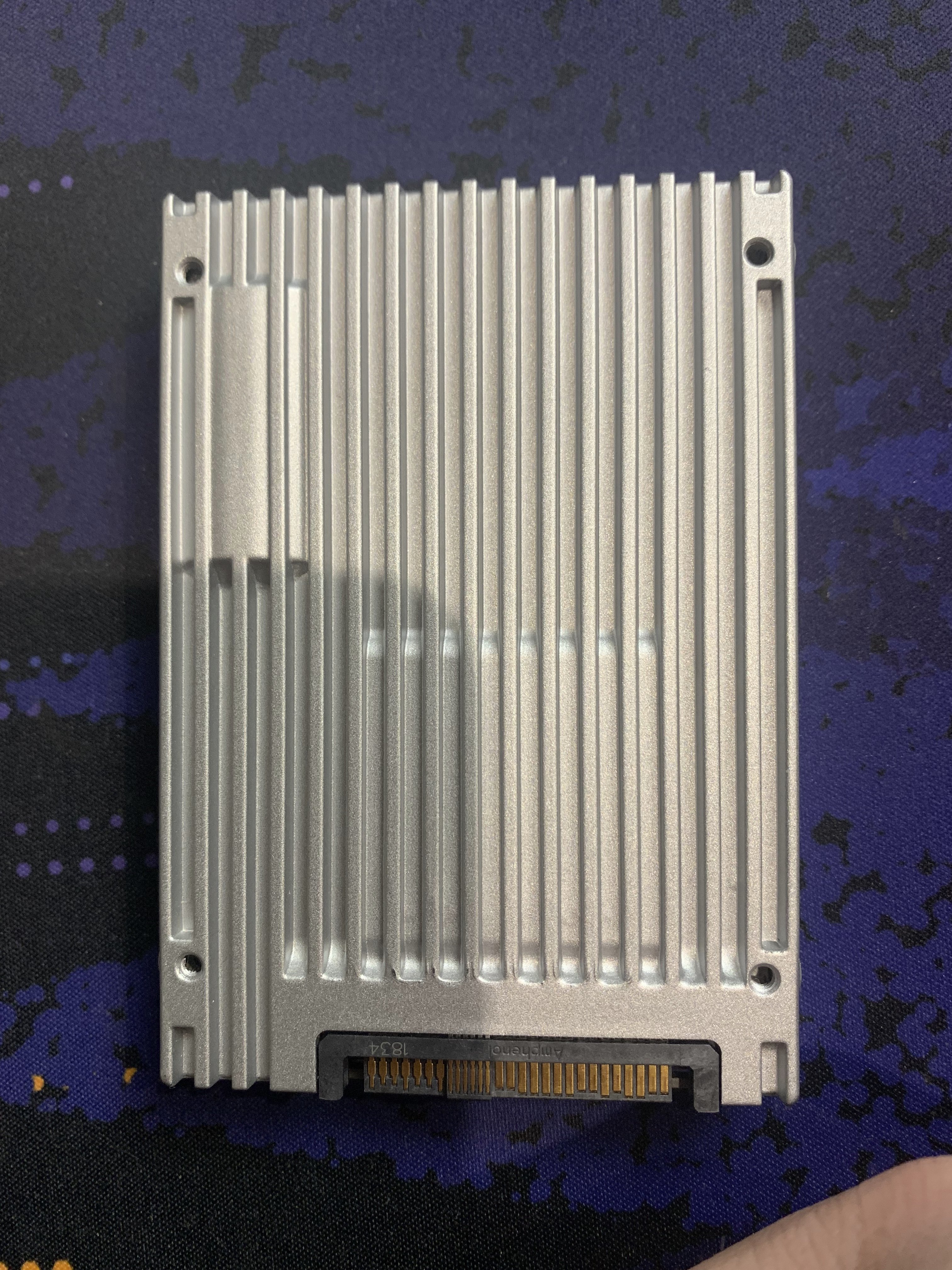

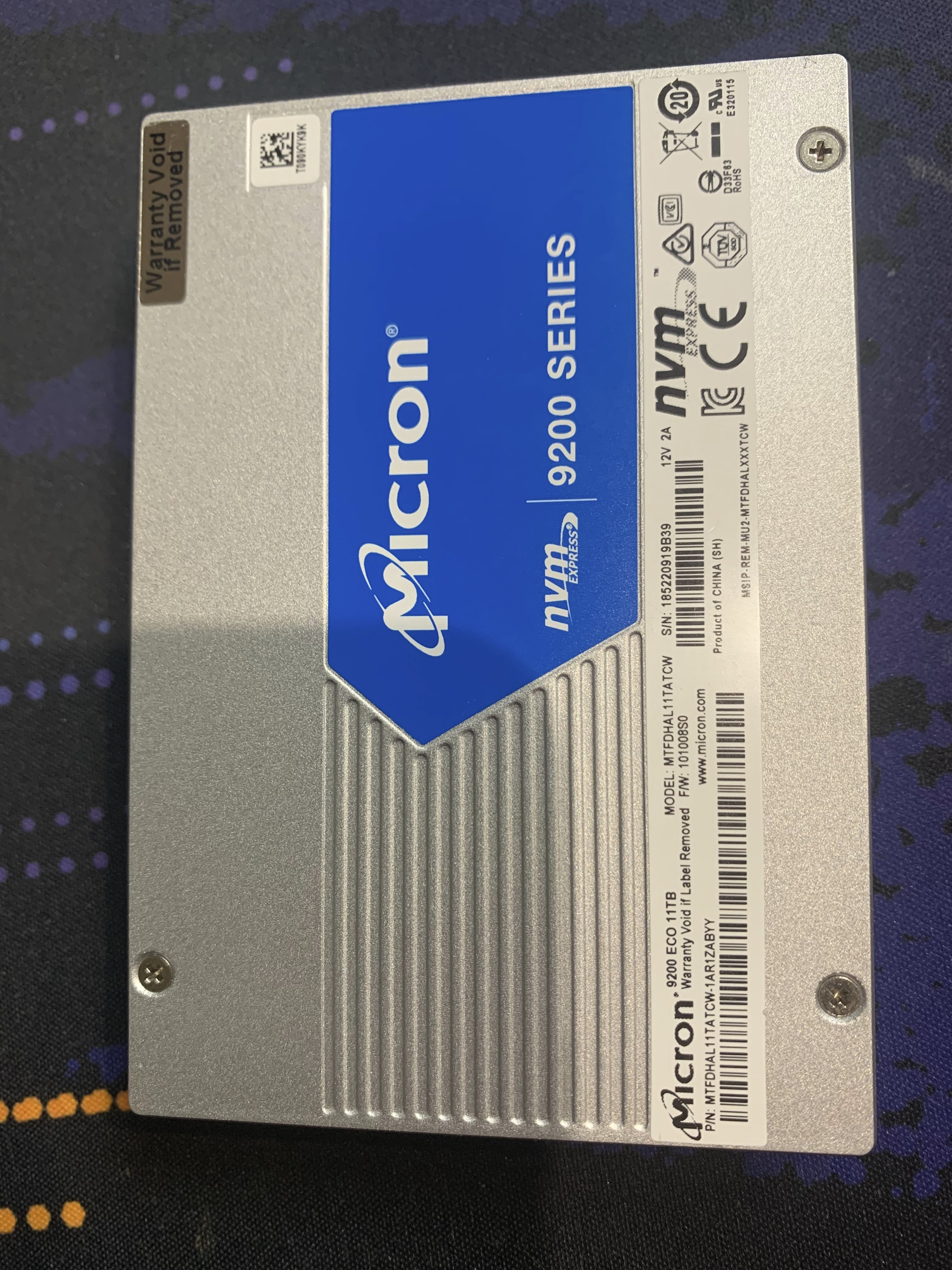

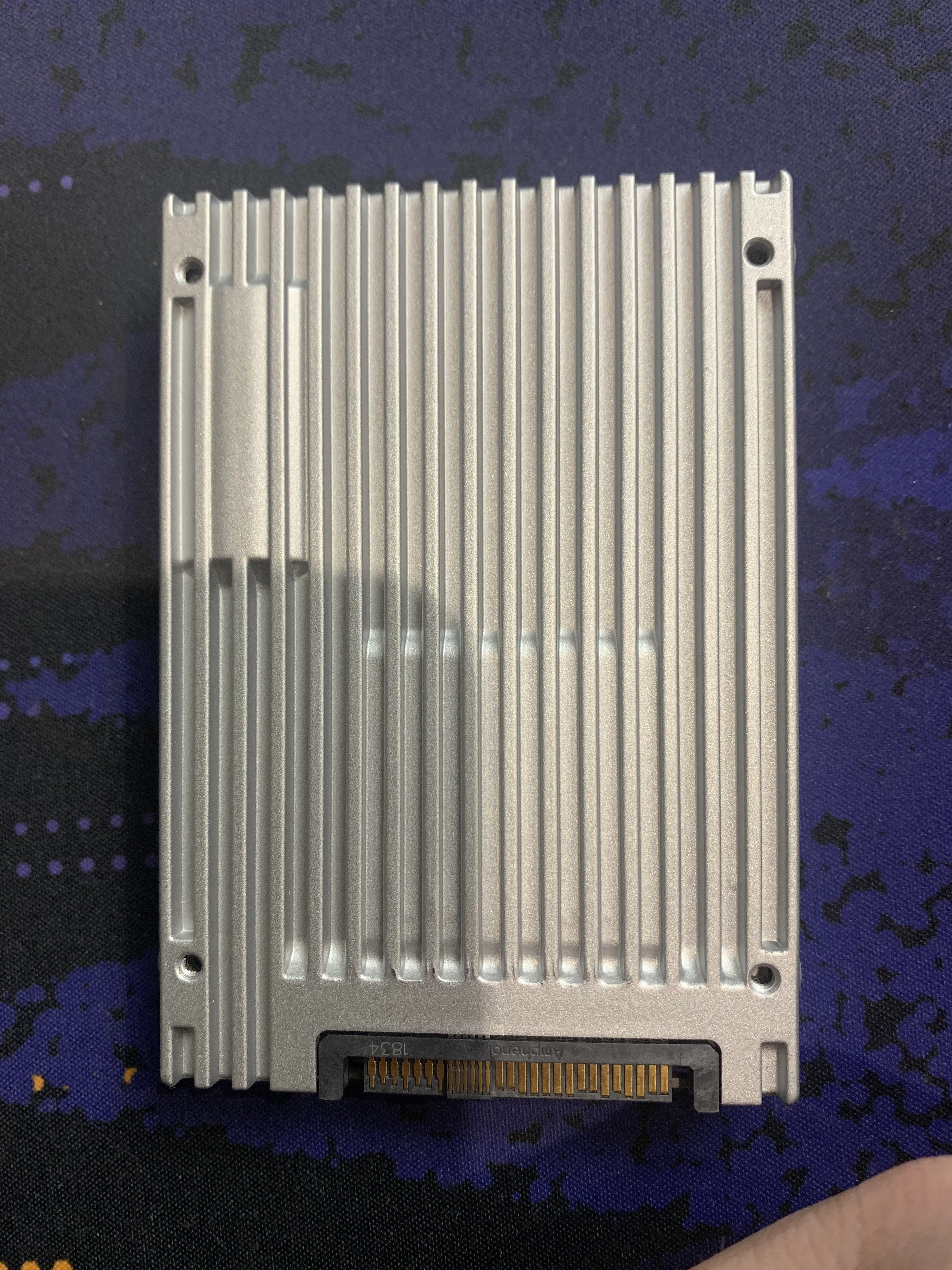

So sieht das Teil von außen aus:

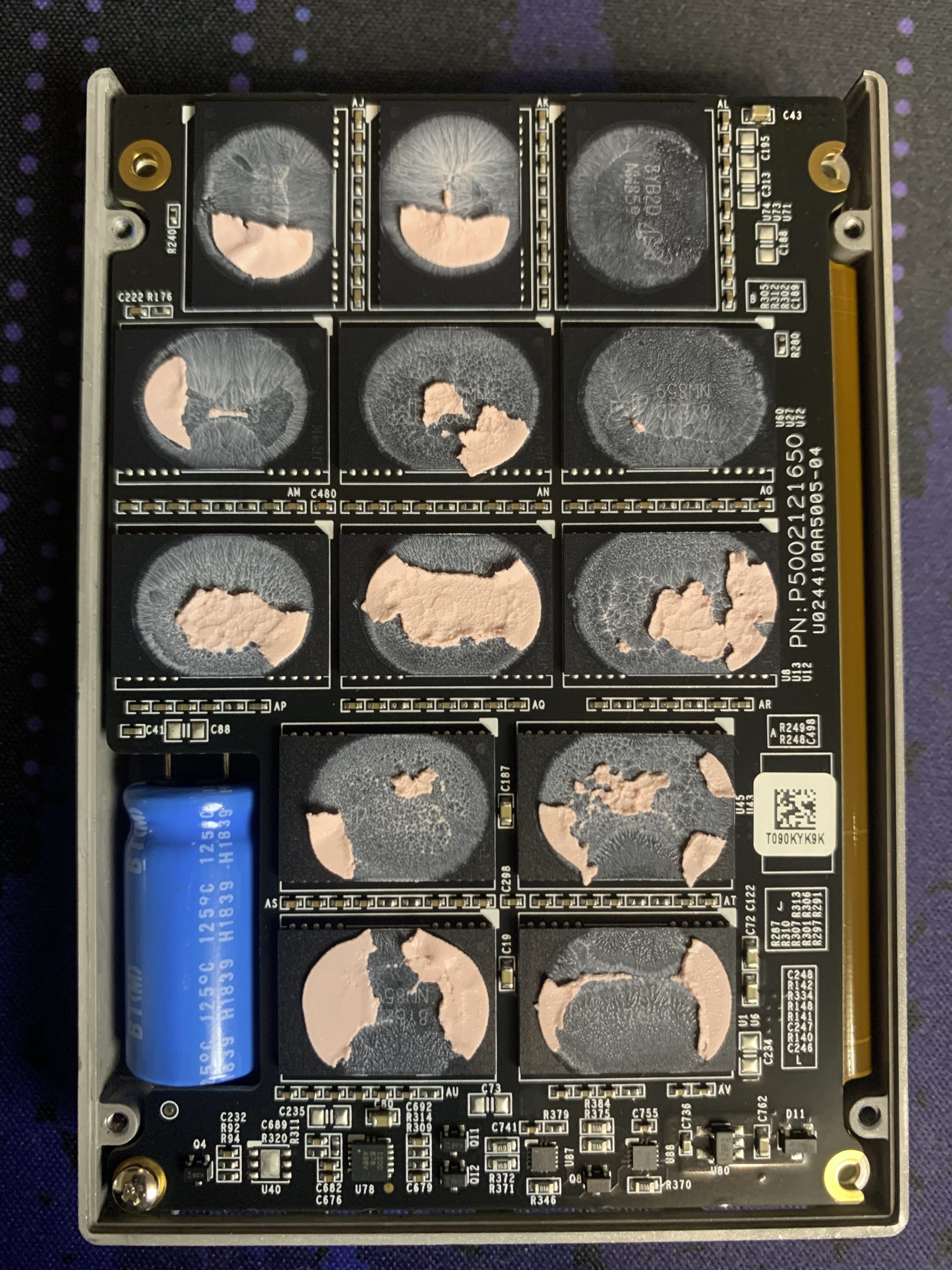

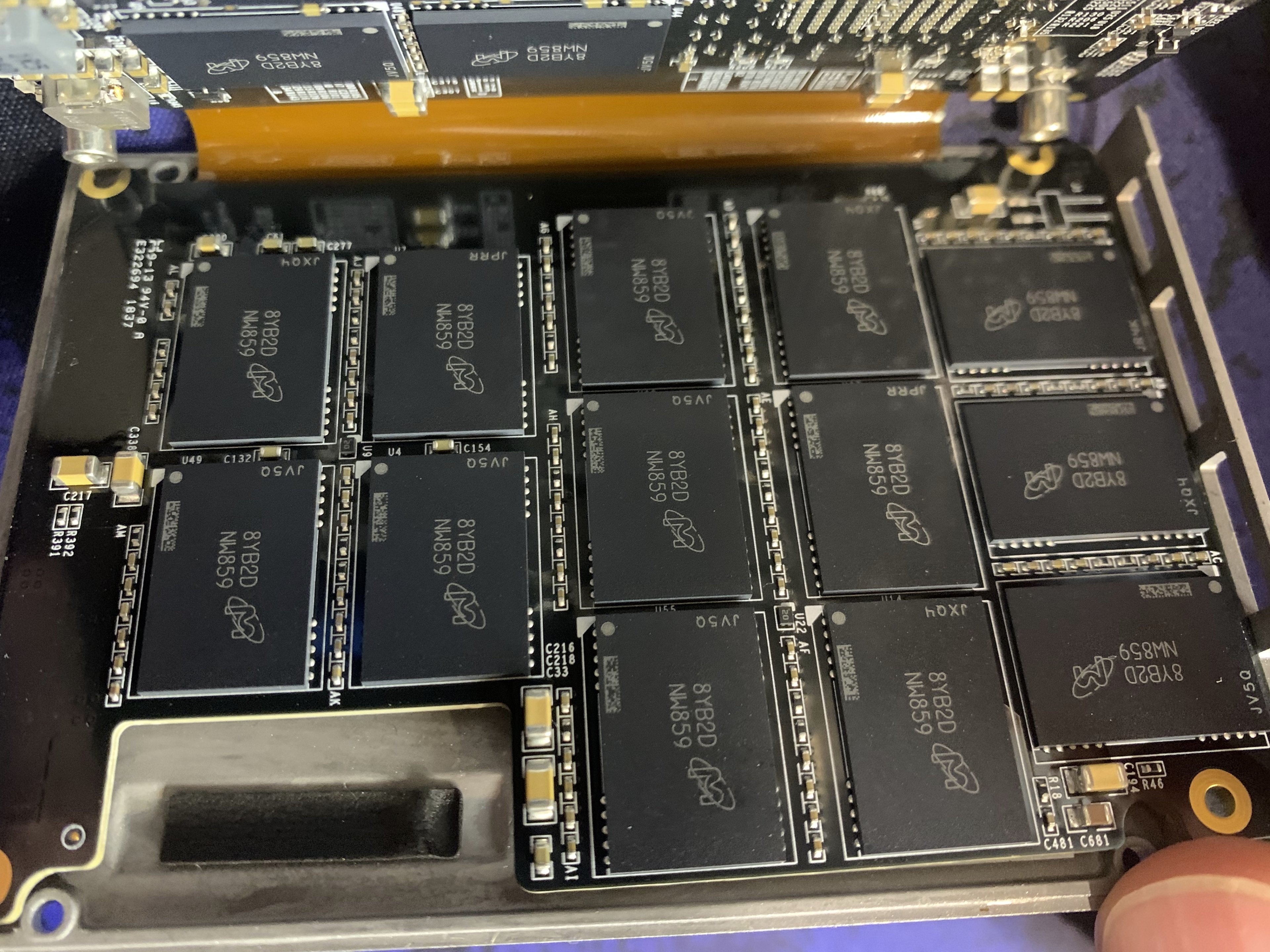

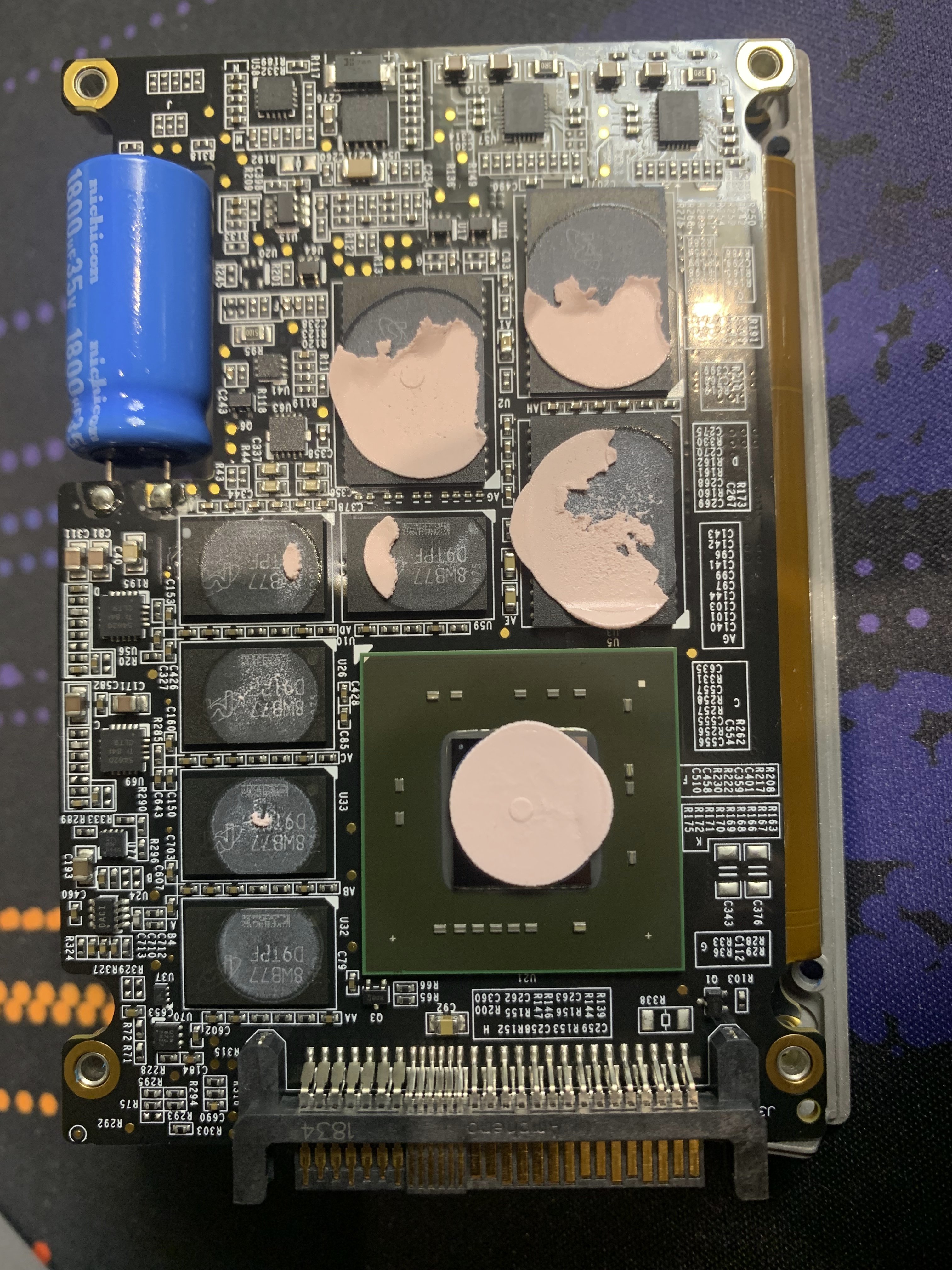

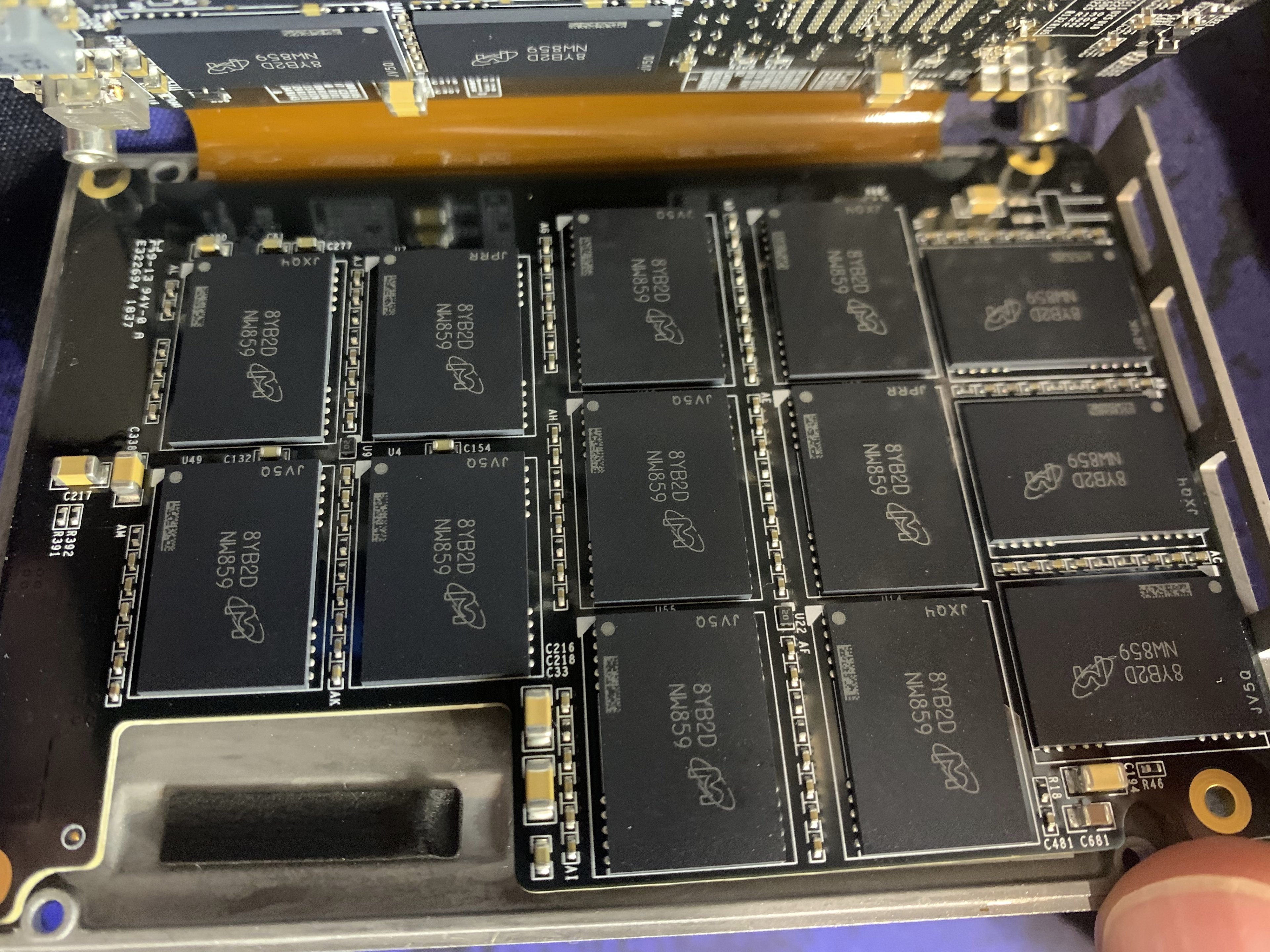

Geöffnet sieht man einen Haufen an NAND und einen sehr großen Elko an der Seite:

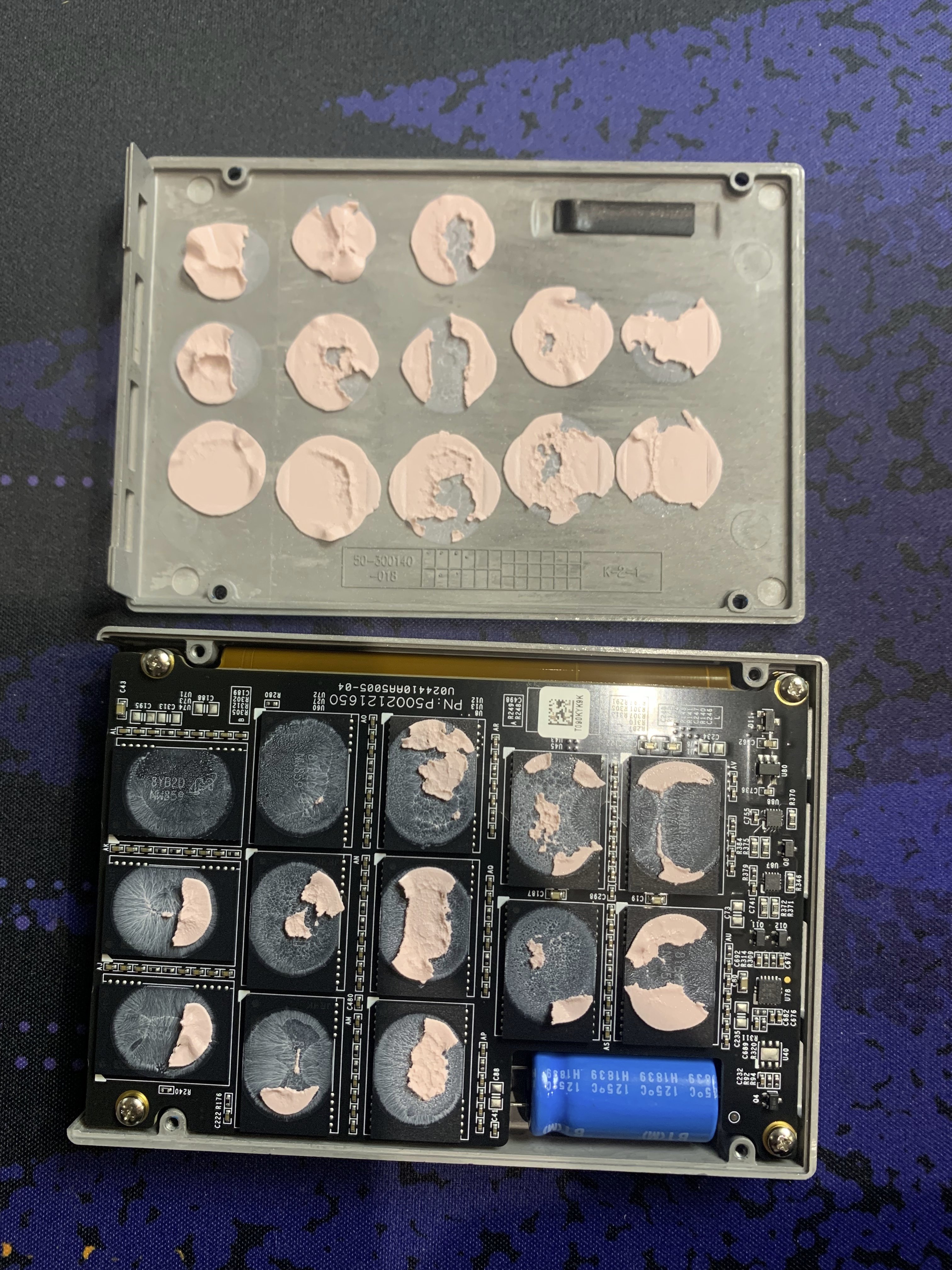

Rausgeschraubt die andere Seite:

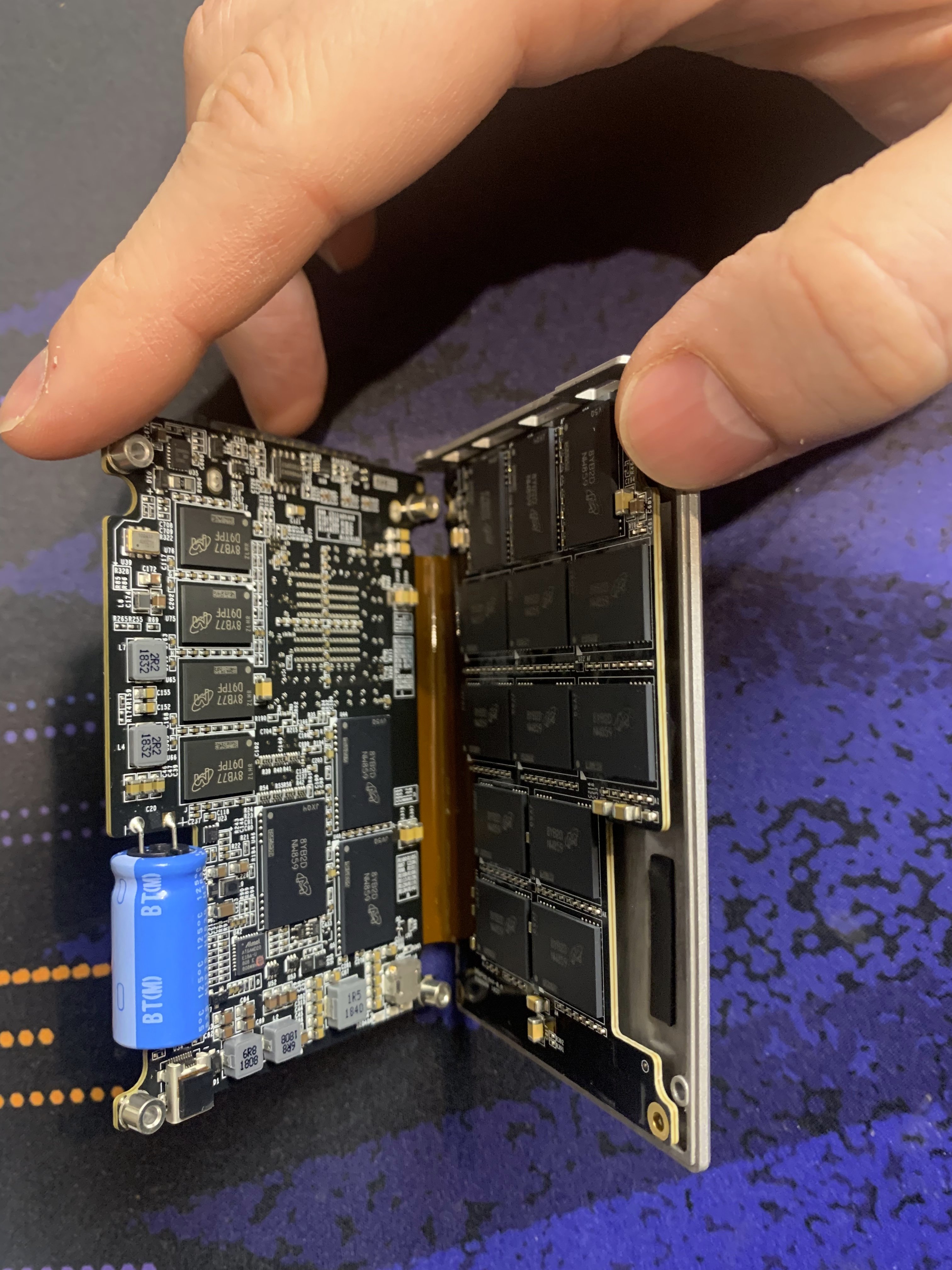

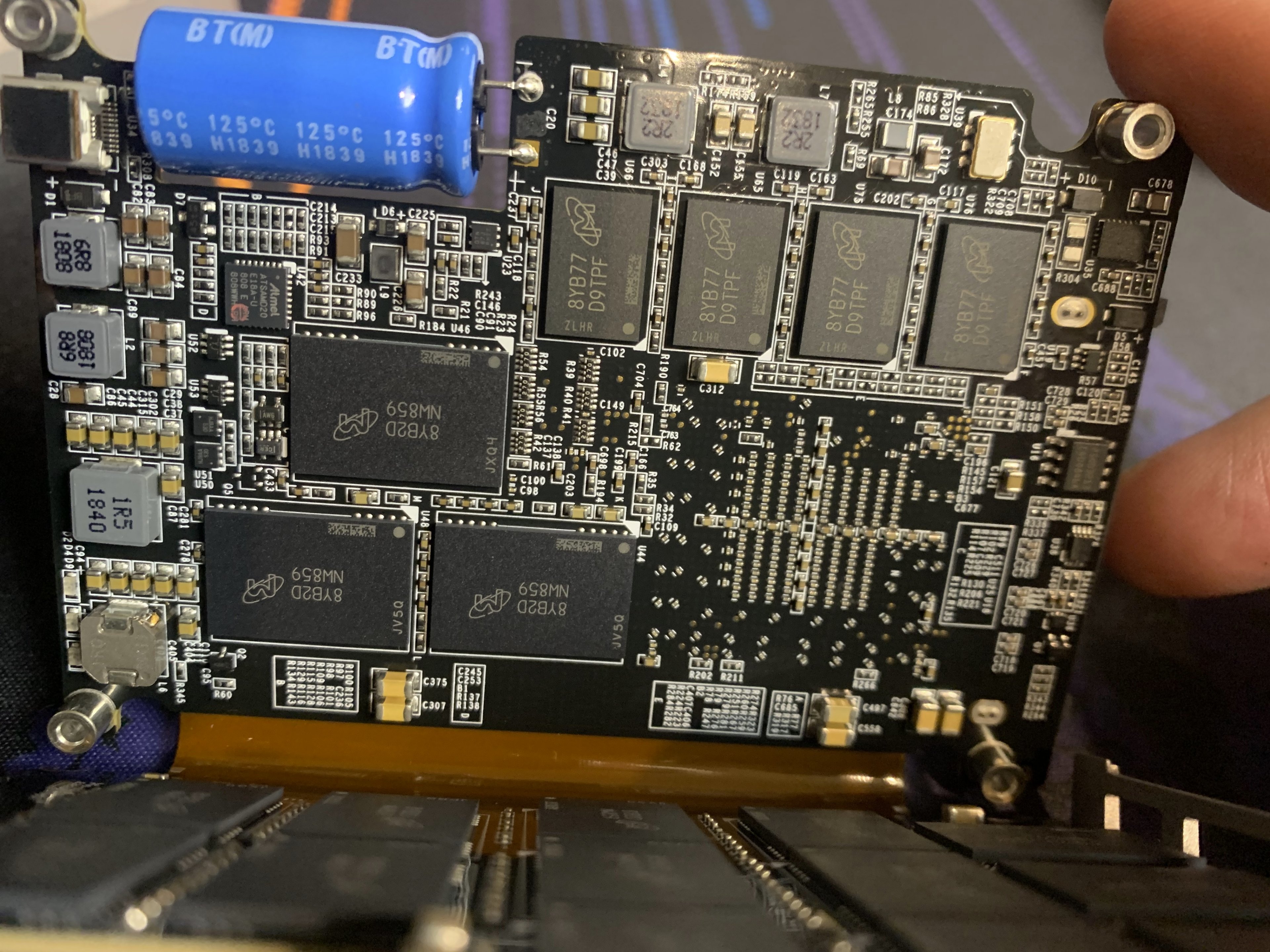

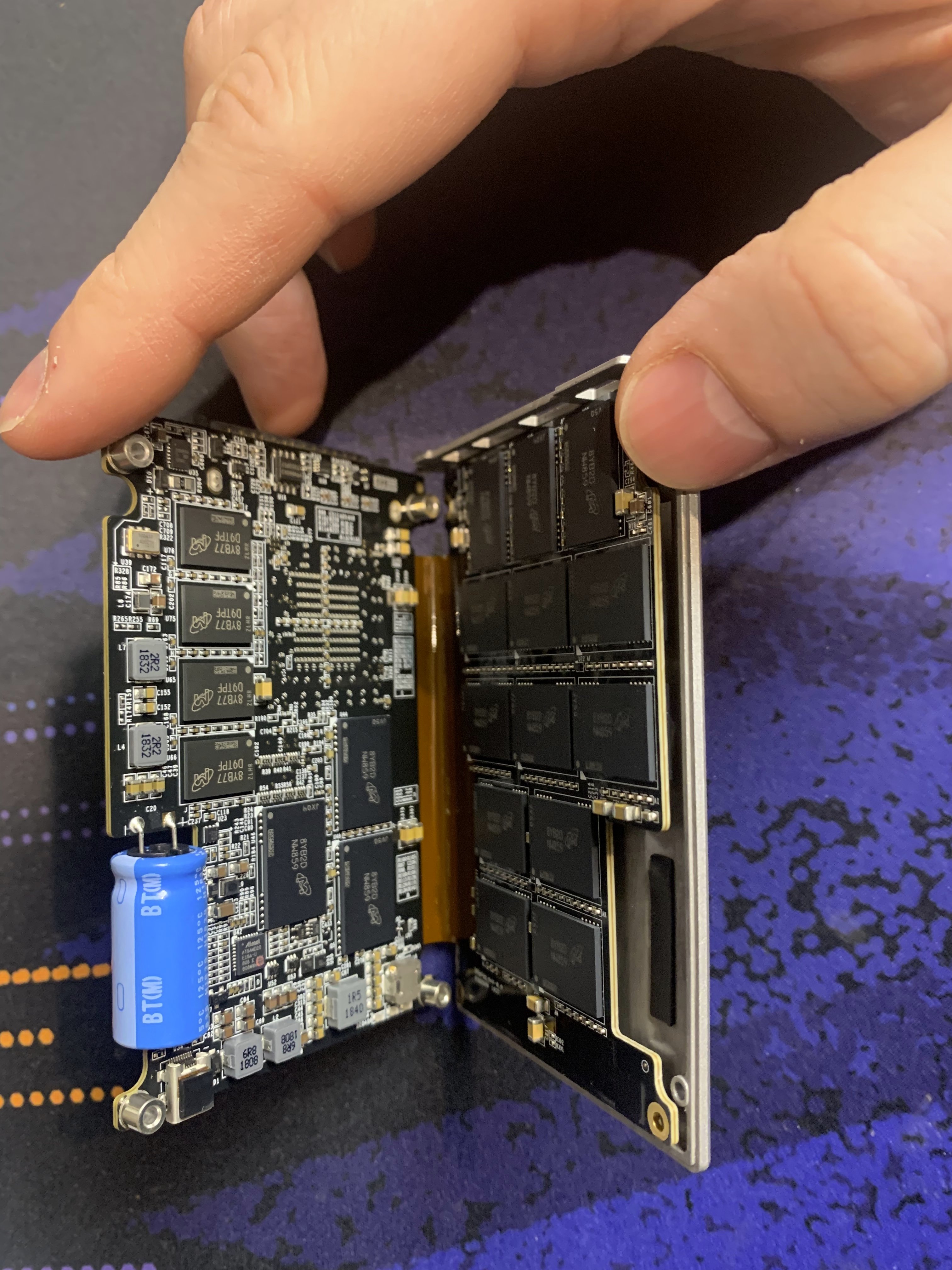

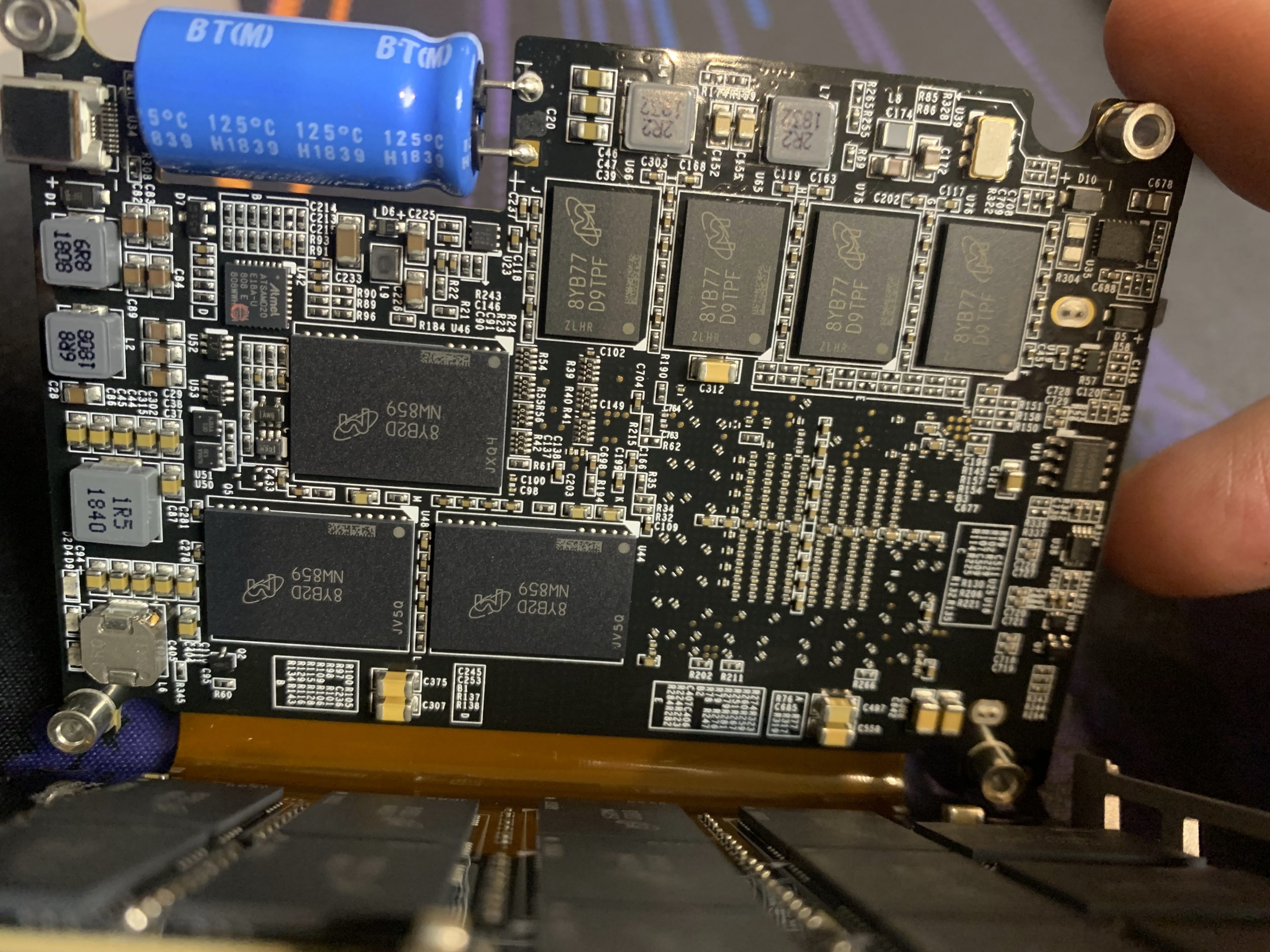

Und weil das ein Sandwich ist, hier Fotos von der Mitte:

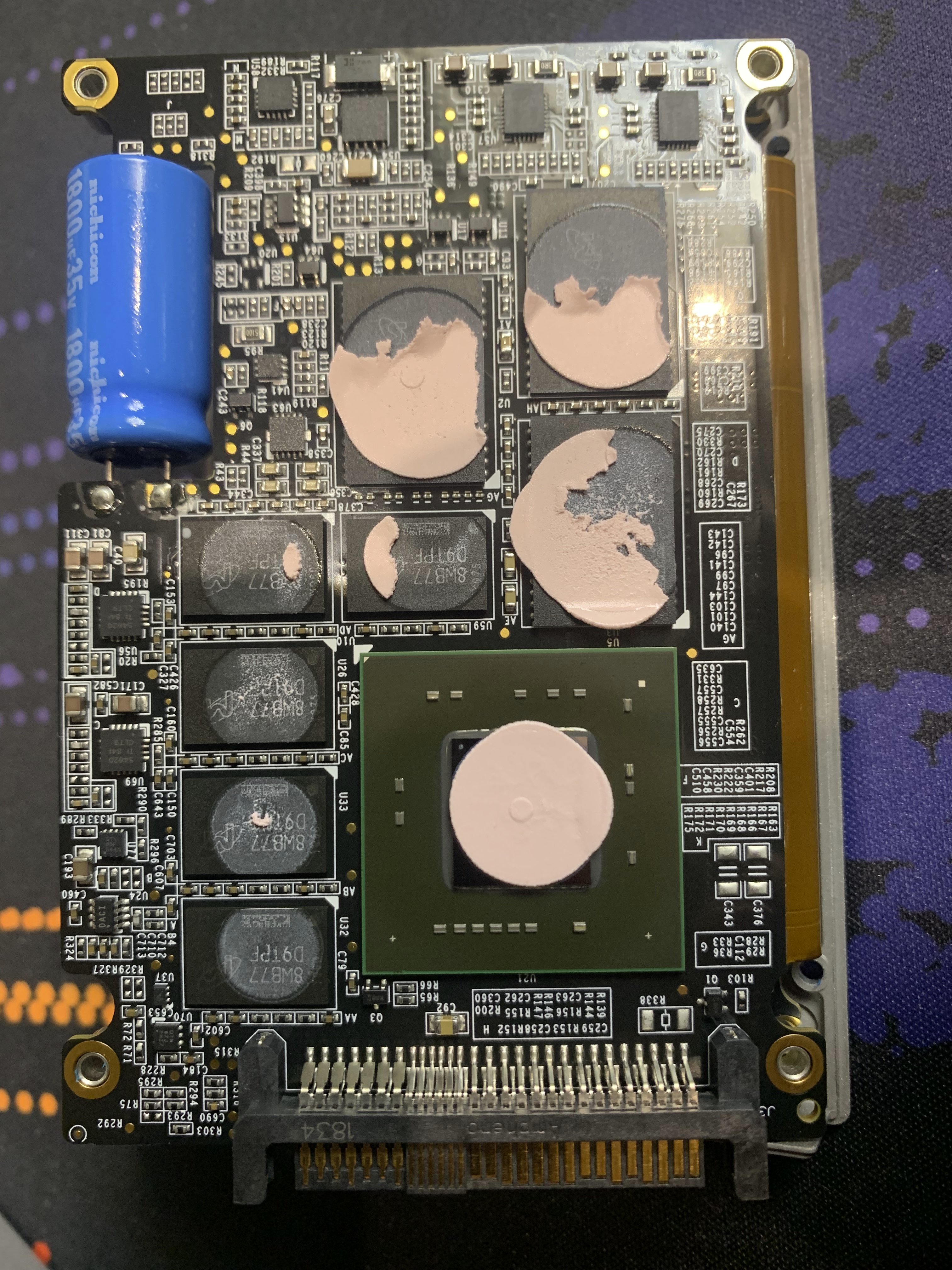

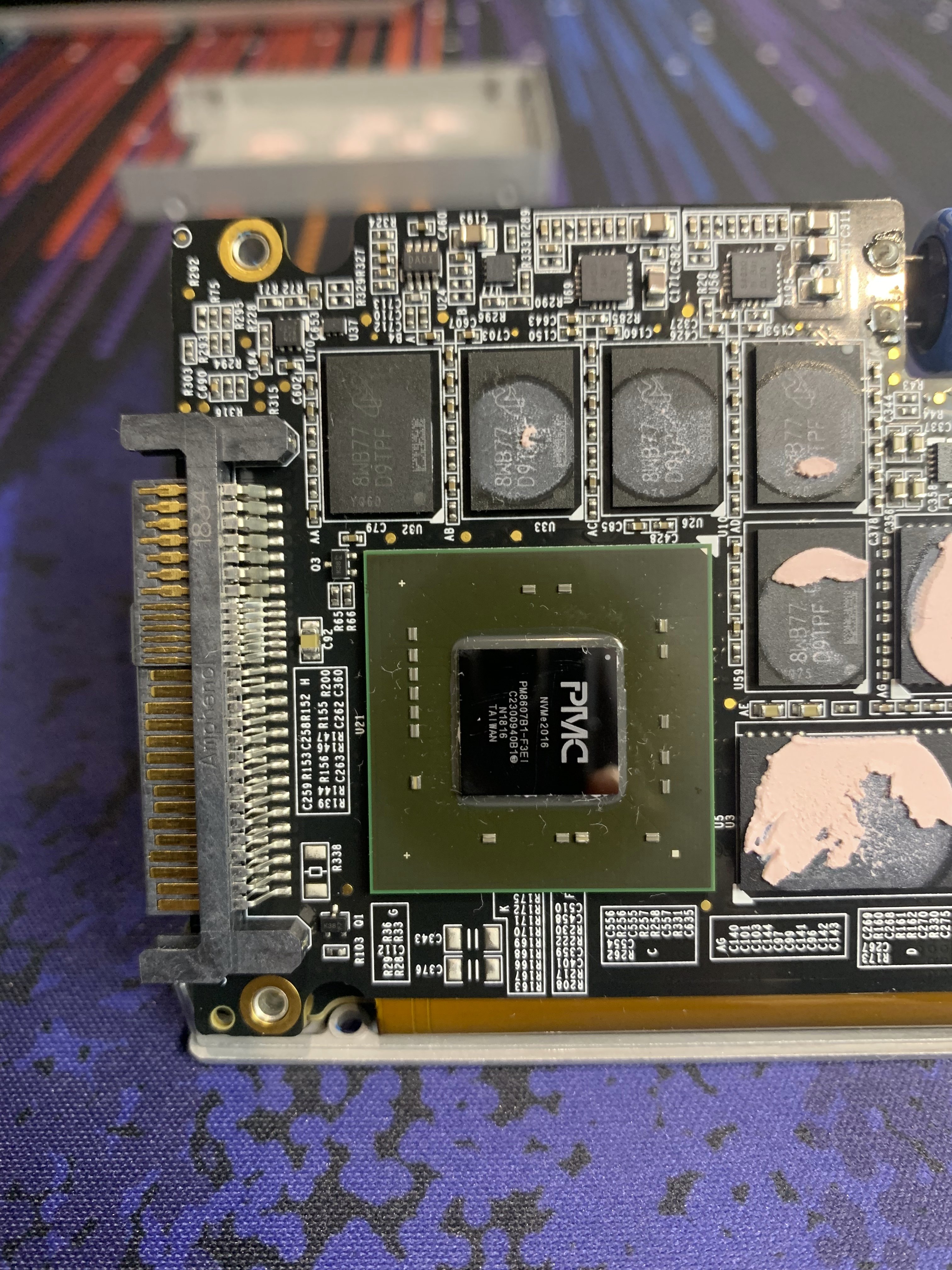

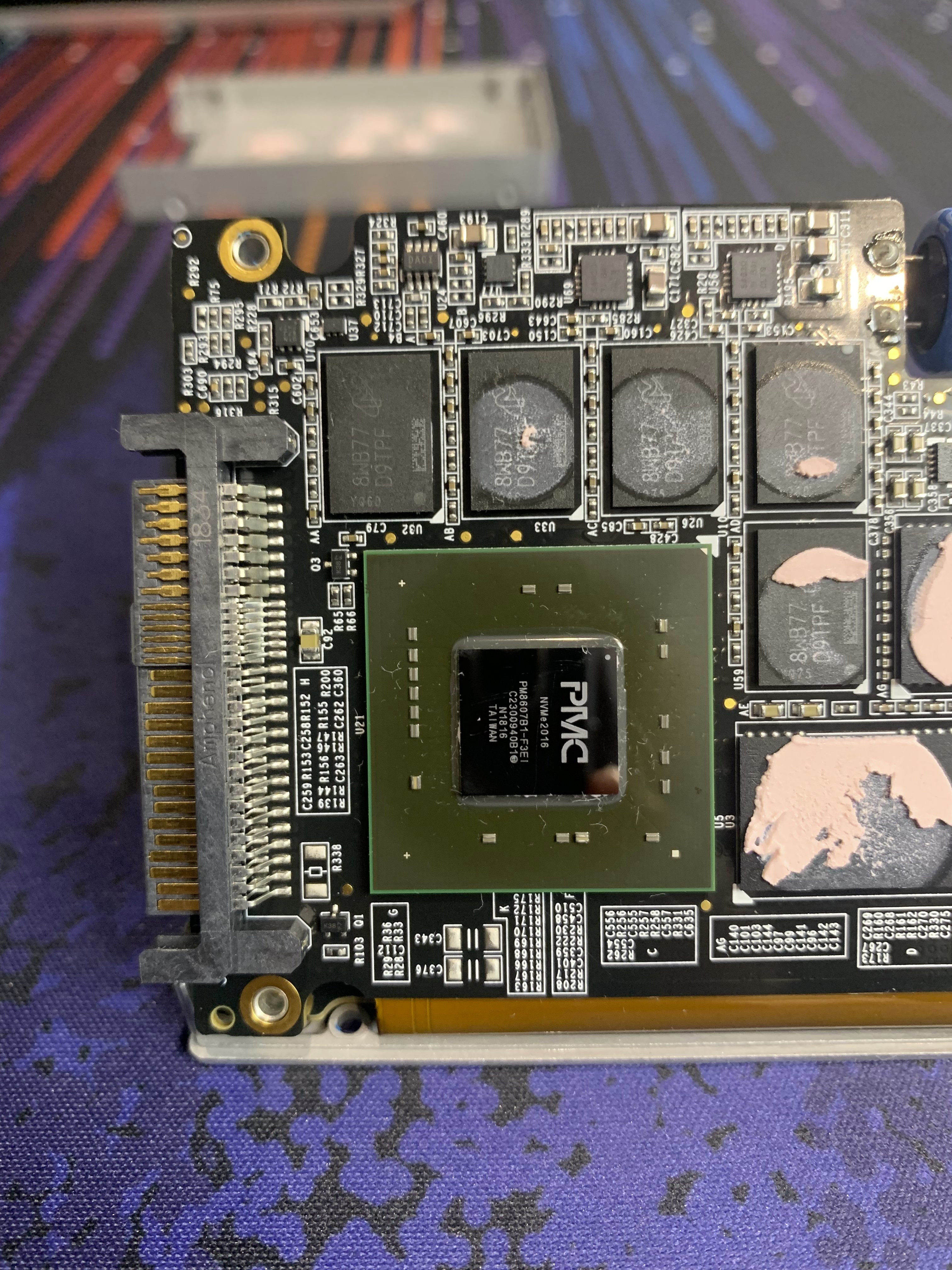

Ich hatte dann noch den Controller frei gekratzt um zu schauen, was das ist:


Ein Flashtec NVMe2016 sagt mir nicht viel. Das ist wohl ein 16-channel Controller - eine Variante mit 32 Channeln gibt es wohl auch.

Nachgezählt sind das insgesamt

• 32 NAND Blöcke vom Typ NW859 - das ist anscheinend 3Tb NAND, also Brutto 12TB, von dem 1TB nicht verfügbar ist.
• 9 DRAM Blöcke vom Typ D9TPF - anscheinend 16Gb, also insgesamt 18GB?...
• 1x nichicon BT-Series 1800μF@35V, welcher wohl für 5000h@125°C spezifiziert ist. Davon können unsere Netzteile nur träumen.

Wenn jemand eine Idee hat warum der bis 35V geht dann schreibt mir war - ich habe keinen blassen Schimmer.
