Eiegenbau M.2 NVME SSD Kühler

[Retro-3dfx-User]

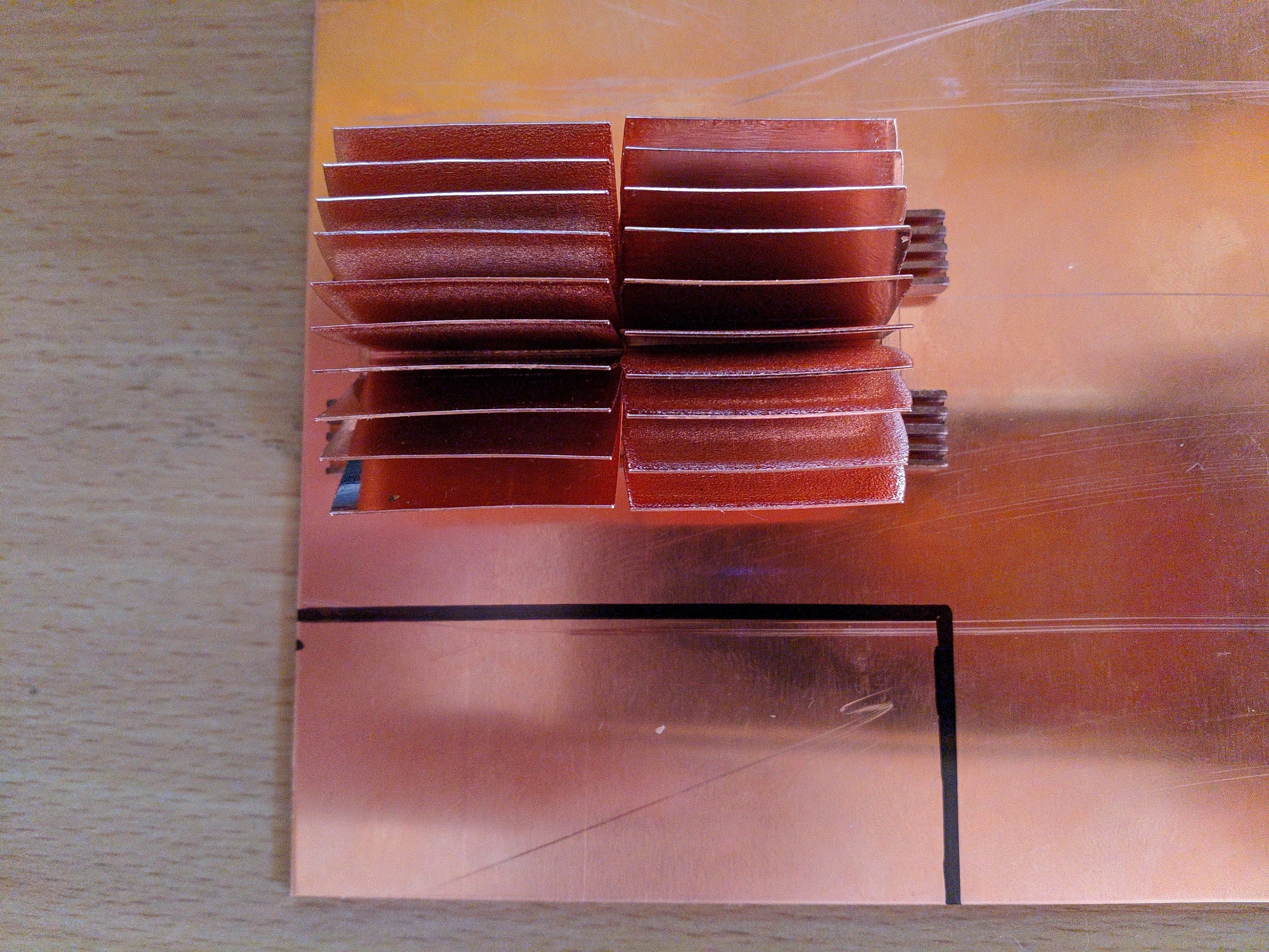

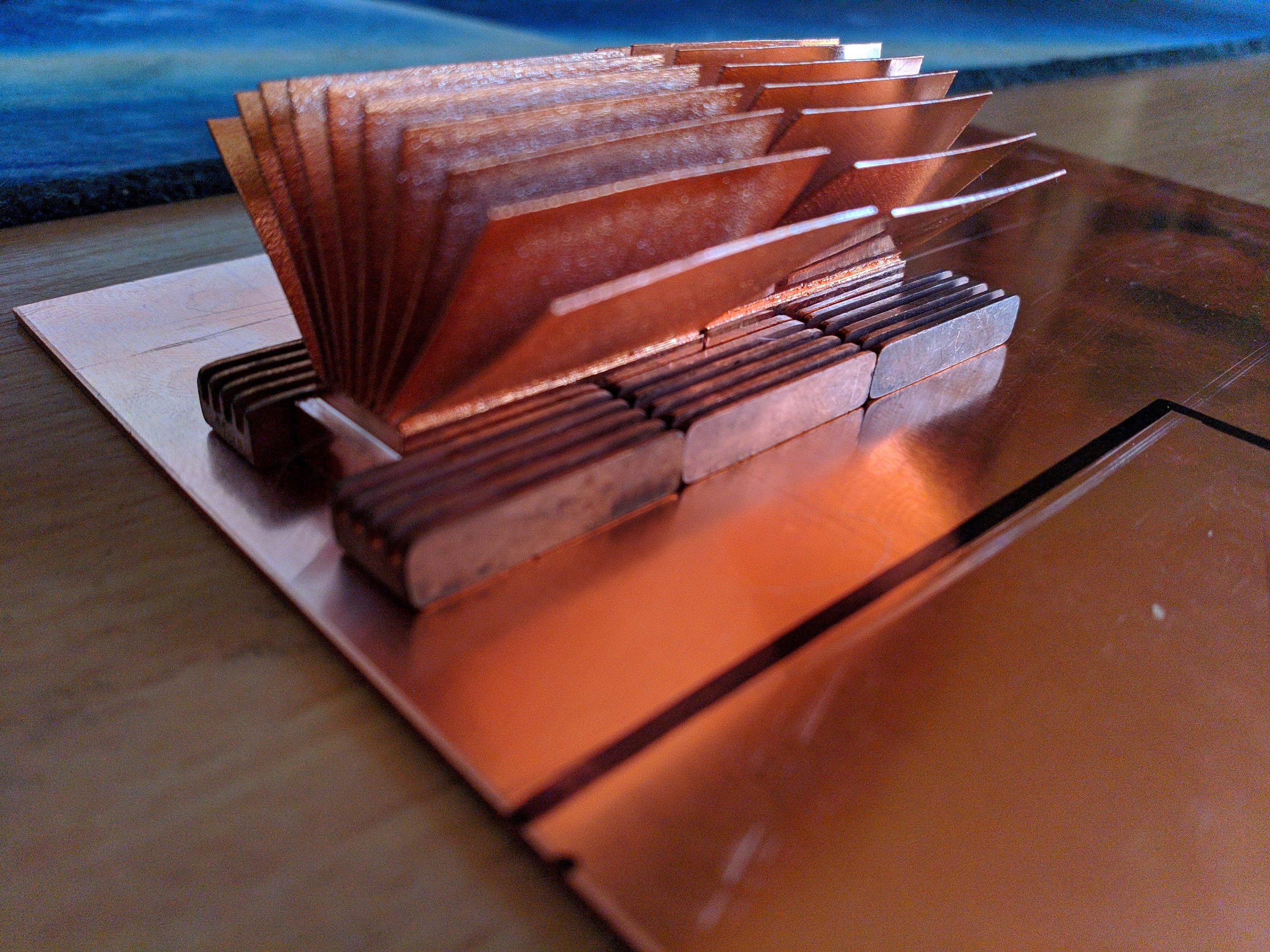

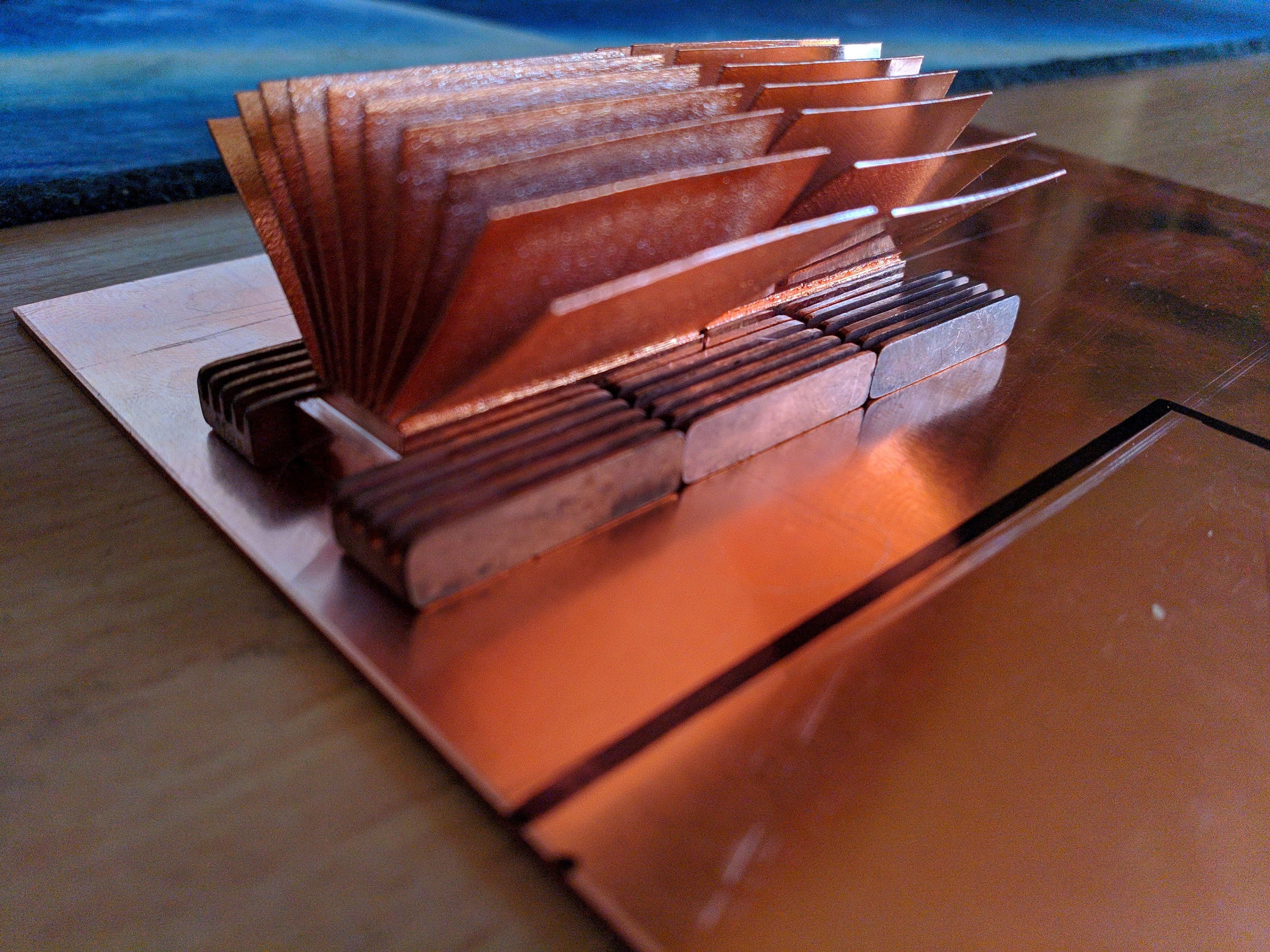

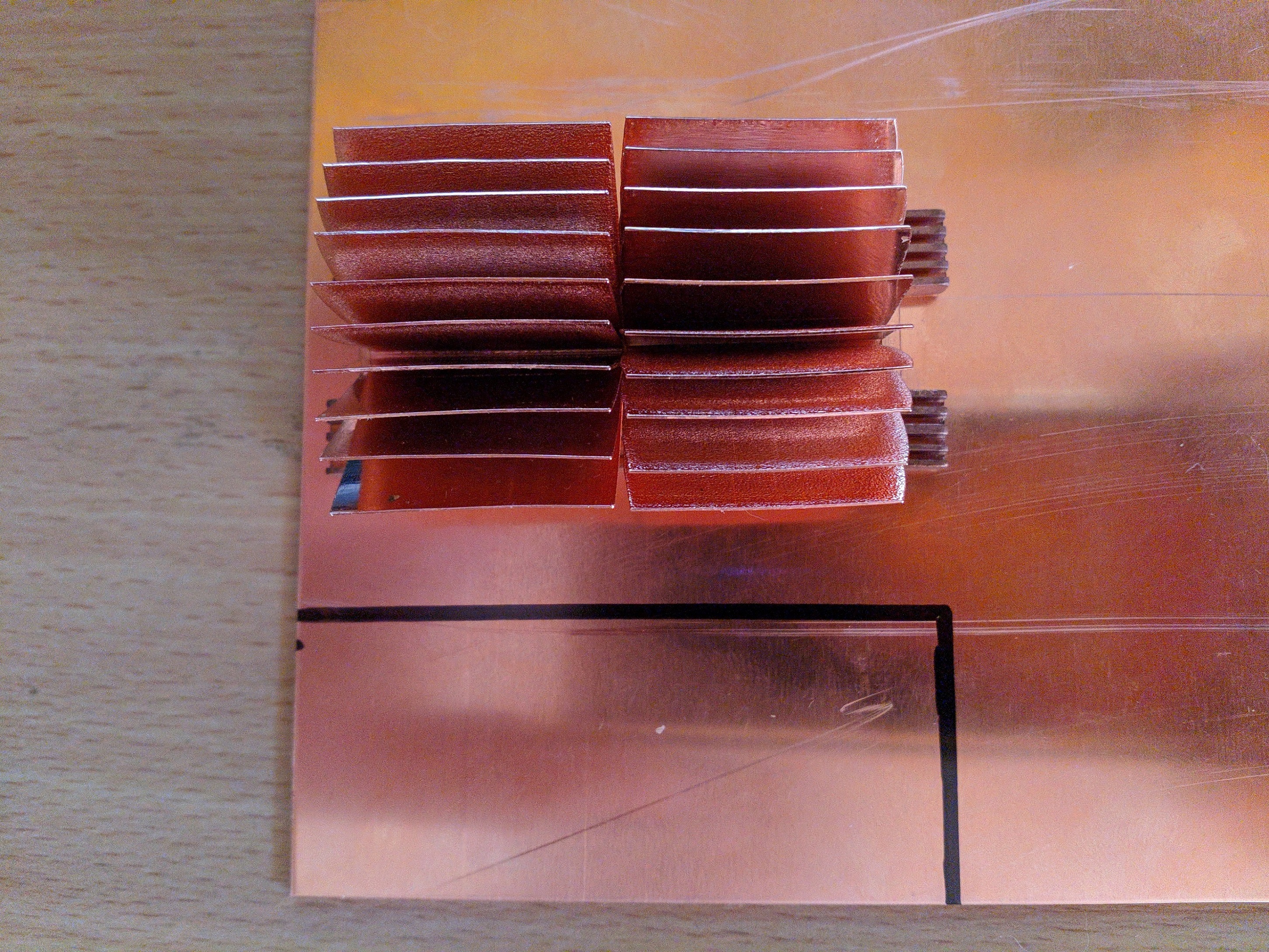

Hallo mal was anderes, gibt es noch guten Wärmeleitkleber mit ordentlich W/mK, oder wäre ne Art Löten sogar besser, geht um Kupfer auf Kupfer... da ich mir einen M.2 NVME Kühler mit den Kühlern und Material, auf den Bildern selber bauen möchte.



Das ganze soll dann mit normalen Wärmeleitpad und Clips auf die SSD drauf ähnlich wie das hier: https://shop.aquacomputer.de/product_info.php?products_id=3660

Maße des Kupferblechs 70x30x1mm... mit Kupferlot denke ich, sollte das gut machbar sein oder?

Dieses Sn95Ag4Cu1, reicht da normaler Lötkolben oder am besten mit dem Ceranfeld vom Herd machen?

Mir geht es vorallem auch um den Spaß am Basteln.

Gruß



[Chillaholic]

Meinste nicht so maschinell gefräste Kühlblöcke für wenige € wären da besser?
Würde so Klebepads nehmen, die kriegt man immerhin wieder ab.



[Retro-3dfx-User]

Es geht, um die Kupfer Kühlkörper mit dem Kupferblech zu verbinden, die Halterung selbst übernehme ich mit den Clips von der Kryo und zwischen der SSD und dann dem ganzen Kühlblock kommt ein ordentliches Pad zb. von Thermal Grizzly... Pad, Kupfer und nochmal Klebepad wäre kontraproduktiv.



[DarkInterceptor]

am einfachsten ist wenn du mit der konstruktion zum örtlichen kühlerbau spezialisten gehst und dem ein trinkgeld in die hand drückst und ihm sagst er solle das ganze hartverlöten.



[tree-snake]

Klassisch die Herdplatte. Mach dir Lotpaste dazwischen, fixiere das ganze iwie und dann ab auf die Herdplatte. Da kommste locker auf Temps wo so Elektroniklot schmilzt. So hab ich schon einge SMDs auf Kupferflächen gelötet.

Is halt sehr viel Aufwand. Die fertigen SSD Kühler performen am Ende sehr ähnlich



[Retro-3dfx-User]

Weiß nicht, wo es hier sowas in der Großstadt "Leipzig" gibt, aber ich möchte es auch lieber selber machen, damit halt ich es gebaut habe.

Ob halt Kupfer/Silberlot mit dem Lötkolben dazu reicht, möchte ich wissen?

https://www.ebay.de/itm/16-Meter-Lo...491789?hash=item3d8d78888d:g:n7wAAOSwtBdaiCnP

Soll ja dauerhaft zusammenhalten, das Teil Baue ich dann nach Norm und passt auf 2280er NVME ist ja standardisiert.

Lötkolben, Proxxon und alles habe ich zu Hause...

@tree-snake die fertigen Kühlkörper mit kaum 5mm Kühllamellen werden sicher nicht an mein Konstrukt rankommen, was durch die 2 Fächer direkt im Frontlüfter Bereich beblasen wird.



[pedder59]

Ich würde kein bleifreies Lötzin nehmen.
Ist zu spröde



[Ost-Ösi]

Du wirst das selber nicht gut haltbar schaffen; denn da bräuchtest schon einen "ordentlichen" Lötkolben. Aber da braucht es keinen besonderen Spezialisten - geh einfach zum nächsten Spengler (nicht Auto), wird es sicher zu Hauf auch in deiner Großstadt geben. Schau ins Telefonbuch o.ä.
Und gib bitte das Win 98 Logo aus deinem Avatar, sonst glaubt noch jemand, das ist die neueste Edition.



[Retro-3dfx-User]

Da wird sich doch keiner mit so Schwachsinn die Zeit nehmen und ob zb. beim Hartverlöten nicht die Kühllamellen leiden ist ne andere frage, diese sind 0,*mm dick.

Ich möchte halt schauen, ob ich so etwas selber hinbekomme.

Klar könnte ich diese auch mit Klebepads auf das Kupferblech befestigen aber vermutlich ist die doppelte Padnutzung wie schon gesagt kontraproduktiv.

Der Avatar bleibt!



[tree-snake]

https://www.ebay.de/itm/Lotpaste-in...104620?hash=item28489f80ec:g:G28AAOSwDxFZ4nKW

Sowas und kein Lötzinn. Lötkolben kannst auch vergessen. Da bekommst du nie genug Hitze für schöne Lötungen.



[Retro-3dfx-User]

https://www.ebay.de/itm/Lotpaste-in...104620?hash=item28489f80ec:g:G28AAOSwDxFZ4nKW

Sowas und kein Lötzinn. Lötkolben kannst auch vergessen. Da bekommst du nie genug Hitze für schöne Lötungen.

Was ist das und wie geht das?



[tree-snake]

z.B.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Anwendung Lötpaste



[cruse]

schmuckhersteller machen es genauso
lot / lotpaste verteilen
bauteil fixieren
und mit dem brenner schmelzen
