Cooler Master CM-690 ( RC 690 ) "WIRD noch editiert "
Muss jetzt weg , die restlichen Bilder kommen erst später *garantiert
* die sind auch etwas besser !
Ich entschuldige mich dafür ,dass der Bericht nicht wie versprochen schon Fertig ist ,aber ich bin leider Krank
falls ein Mod , diesen Erfahrungsbericht, mit denn anderen zusammenführen will, OK
* Bild 1*
Als ich dieses Jahr die Entscheidung fiel "neuer PC muss her" , musste ich mich auch nach einem neuen Tower umsehen!
Mein alter BIG Tower ( Intertech Calvin von 2001), hat mir zwar treue dienste Geleistet, wurde aber mit der thermischen Regelung aktuellerer Komponenten nicht mehr fertig !
Außerdem hätte mein Towerkühler, nicht reingepasst!
Verbaute Hardware:
CPU : C2Q Q6600
CPU Kühler: Cooler Master Hyper 212
Mobo : GA EP45-DS3
RAM: 2GB Geil Ultra Cl4,4,4
Laufwerke :2xHDD 2xDVD
2x Scythe SlipStream 120x25 1x 500U/m1x1200U/min geregelt
PSU : Tagan Superrock TG680-U33II
Graka : wieder XFX Geforce 7900 XXX ( Porno Edition) nachdem meine PC HD4850 PCS+ jetzt als Garantie fall beim Hersteller Pfeift
Jetzt läuft der PC seit ein paar Monaten und mir sind schon anfangs einige Negative wie auch Positive Eigenschaften aufgefallen!
Das Gehäuse hat mich 70€ gekostet, also gehobenes Mittel Segment
Link Preis Suchmaschine
Vor dem kauf, habe ich mich Natürlich genau Informiert , hilfreich war diese Seite „Review Sammelung“
einen Blick wert ist die Cooler Master US Seite !
Dort gibt es nicht nur qualitativ Hochwertige Bilder , sondern sogar Videos !
weiterer Tests :
http://www.casemodder.de/page.php?action=showartikel&artikelid=76&sid=
http://www.gamezoom.net/artikel/show/0,0745fd3b20a3cd7d669d638ad1cef964,2,18416.html
Leider waren viele Tests: widersprüchlich bzw. einfach Fehlerhaft/Falsch, unvollständig, ungenau usw. , aber dazu später mehr.
Weitere Erfahrungsberichte auf CB von: Padmin, Cybernetic
Lieferumfang :
Das Gehäuse ist gut Verpackt und der Lieferumfang ist ordentlich :
1x CM690
3Lüfter davon 1xLED Blau
3x Adapter Molex auf 3PIN
Kabelbinder
1xFrontMesh 3,5“ auf 5 ¼
Schrauben & Co
Handbuch
Gehäuse Daten:
Das Cooler Master gibt es in zwei Varianten, mit und ohne Fenster.
Die Variante mit Seitenfenster RC 690 kostet ~10 € mehr und soll auch beide Seitenteile, also auch die des CM690 beinhalten
Ich habe mich für die Fensterlose Version entschieden, billiger und mein Schreibtisch verdeckt die Seite sowieso^^
CM-690 Details: laut CM Homepage & Handbuch
Cooler Master
Abmessungen (W)213 X (H)482 x (D)524.5 mm Gewicht : 9,8kg
2x120 mm Cooler Master Lüfter + 1x LED 120mm CM im Lieferumfang !
Meinung:
1. Verarbeitung
Außen
Die Verarbeitung ist für diese Preisklasse sehr gut, einzige Negative Kritikpunkt ist der Kunststoff der das Meshgitter an der Front und obere Seite hält, wirkt etwas billig!
Hat sich aber als stabil und relativ Kratz unempfindlich erwiesen und ist zum glück nicht lackiert, da hab ich schon schreckliches erlebt das z.B. bei schwarzer Lackierung , drunter weißer Kunststoff !
Leider ist die Befestigung der Front & Oberseite am Gehäuse nicht optimal gelöst, da die Halterung einfach aus Kunststoff sind und sich wahrscheinlich abnutzen werden wenn jemand oft Hardware tauscht
einige User / Seiten Berichten das bei ihnen der Deckel und die Front oben, nicht bündig abschliessen, das kann ich nicht bestätigen *BILD*
Innen
Top Verarbeitung, keine Verarbeitungsmängel aufgefallen.
Mitgelieferte Lüfter /Lüfter Einbau Möglichkeiten
Das CM-690 bietet Platz für insgesamt 8 Lüfter, davon 1 x80-92-120mm 1x 80mm und 5x80mm bis 140mm Lüfter und 1x120mm front
Der LED Lüfter ist Top und sehr leise.
leider ist sein Kabel eher zu kurz und erst durch die (drei) mitgelieferten Adapter (3Pin auf Molex) wird eine optimale Länge gewährleistet, damit bleibt der Anschluss am Mobo aber unmöglich!
Die zwei anderen Lüfter (CM A12025-12CB-3BN-F1) sind OK, wenn man bedenkt dass diese dem Gehäuse beilagen. Konnte kein klackern, schleifen oder ähnliches wahrnehmen.
Aber empfindliche Gemüter sollten diese besser mit einer Lüftersteuerung auf 5-8V runterregeln.
Sind dann zwar immer noch nicht unhörbar, aber unhörbar ist Aus, Defekt oder Taub !
Somit ermöglicht das CM, viele langsam drehende Lüfter. Diese acht Montagemöglichkeiten sind auch gleichzeitig die ersten Problemzonen des Gehäuses! Aber der reihe nach:
Lüfter Positionen & Probleme
I.

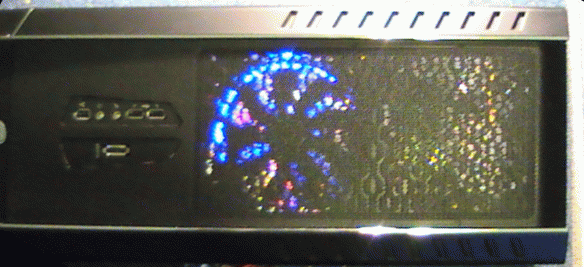

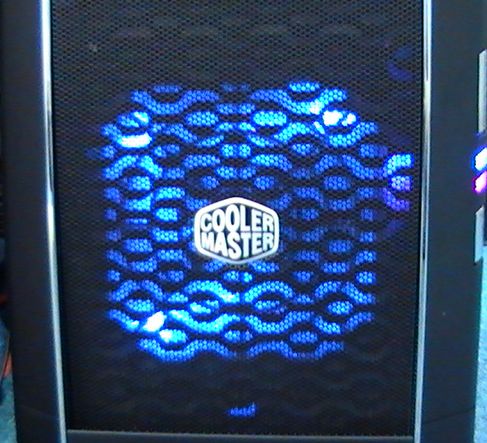

der Front Lüfter hat als einziger einen Filter eingebaut.
Diesen habe ich aber selbst aufgerüstet, einfach Pollenfilter für Fenster zugeschnitten und verklebt (nur unten und an der Seite). Ich will nicht wissen wie der Rechner nach 6 Monaten aussieht, ohne Filter !
Ich kann jetzt schon sagen das die Filter sich bewährt, obwohl der PC seit ~5 Monaten läuft, ist der Innenraum blitzblank. Filter sind Pollenfilter fürs Fenster kosten 2-5€
II.

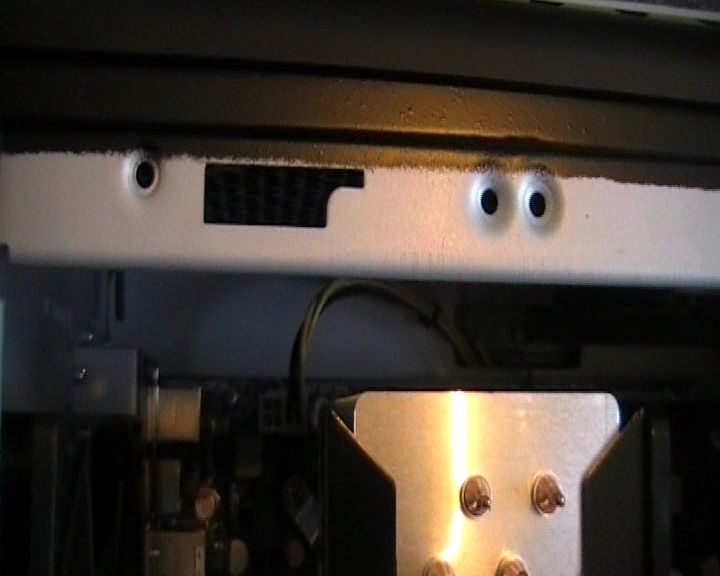

Das Gehäuse bietet die Möglichkeit einen 80 mm Lüfter so anzubringen, das dieser wahlweise Luft rein/raus und zwar in Richtung Mobo befördert und zwar genau auf die CPU Sockel Rückseite!
Über denn Sinn/Unsinn läst sich streiten, aber diese Stelle war eine meiner größten Hürden bei der Mainboard Montage!
Die schrauben mit dehnen der 80 mm Lüfter befestigt werden soll, sind mit meinen CPU Kühler schrauben kollidiert. Erst durch die entfernung Halterung war ein Einbau möglich!
Lustiger weise "Problem CM Kühler in CM Gehäuse einzubauen"
Es ist auch nur der Einbau eines 80mm Lüfters möglich, der max 18mm dick ist, sonst kann man das Gehäuse nicht schließen!
III.

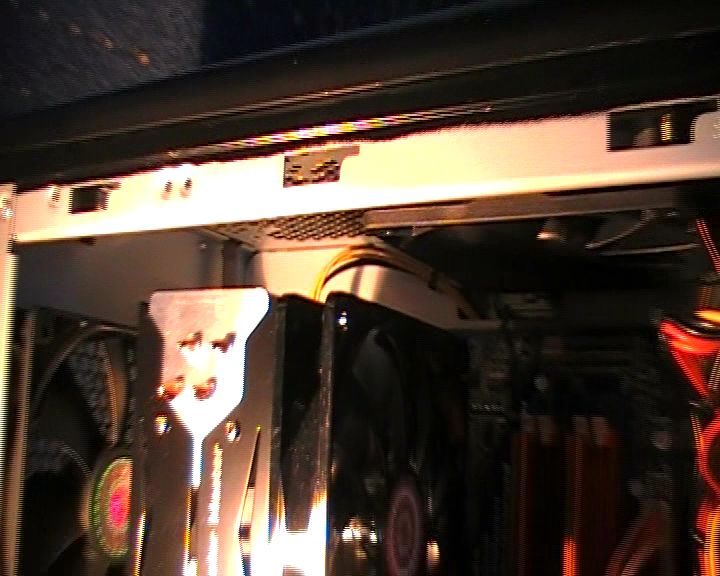

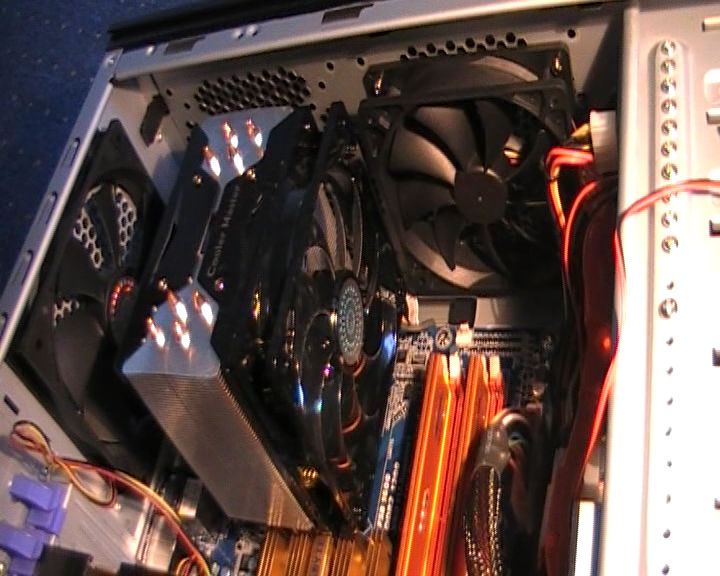

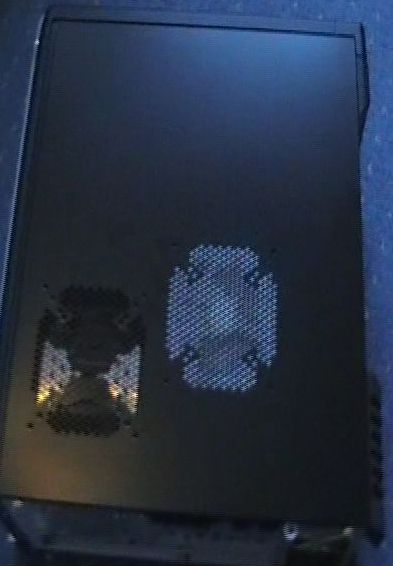

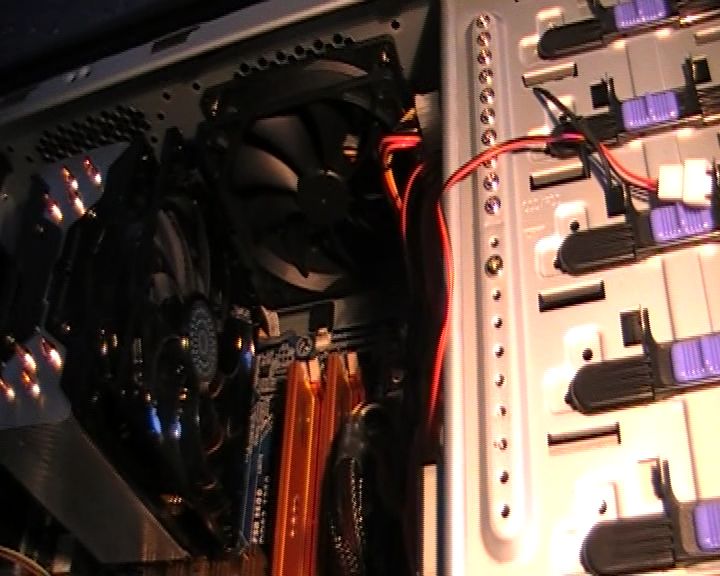

Die beiden Positionen im Gehäuse Deckel konnte ich aus Platzgründen nur einen Lüfter verbauen an.
An dieser stelle ein Tipp :
Lüfter vorher verbauen, ich hatte nicht nur das Problem das Nachher ein Einbau durch denn Hyper 212 erschwert wurde, zusätzlich dazu würde mein 4PIN CPU Kabel in die Rotorblätter des Lüfters geraten! Also unbedingt vorher Prüfen!
IV

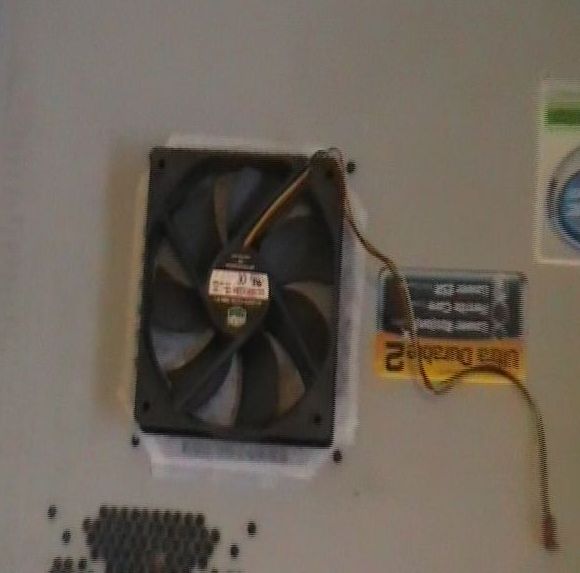

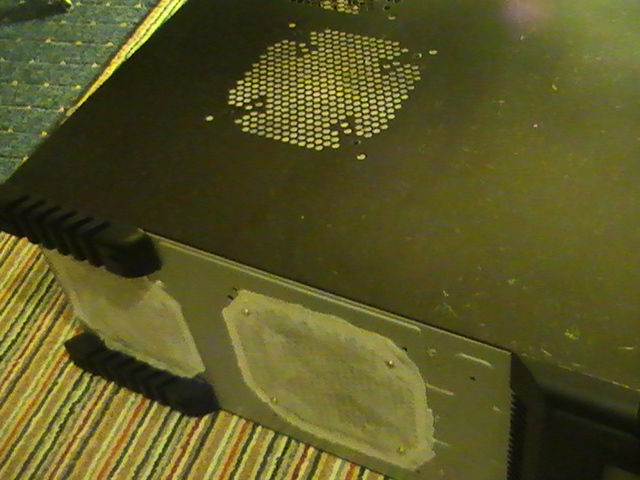

Lüfter im Boden: der rahmen + Filter ist mist, mein Lüfter hat dort geschleift.
Wenn man diesen , wie ich entfernt sollte man sicherheitshalber kleine abstandshalter basteln oder zB solche Vibrationsdämmer Vibrationsdämmer nutzen.

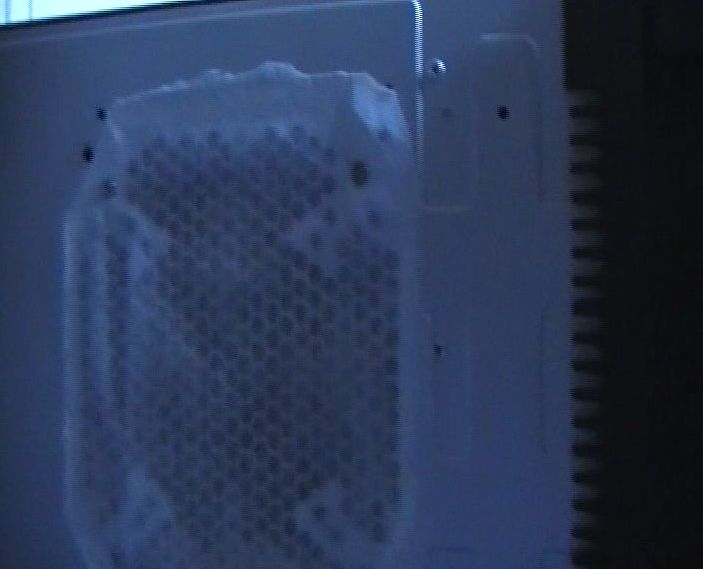

Hier habe ich wieder Pollenfilter verklebt, auch bei denn Öffnungen für das Netzteil.
Kürzlich berichtete ein CB user über Netzteilgeräusche bei CM690 ,das hat sich wohl zuviel Staub im Lüfter angesammelt . Sowas kann schnell zu Lagerschaden beim Lüfter führen!
Die Pollenfilter sind eine sehr günstige und einfache möglichkeit um Filter nachzurüsten (kosten 2-5 € für mehre quadrat Meter) , alternative zB Stumpfhose ist hier teilweise ungeeignet.
V

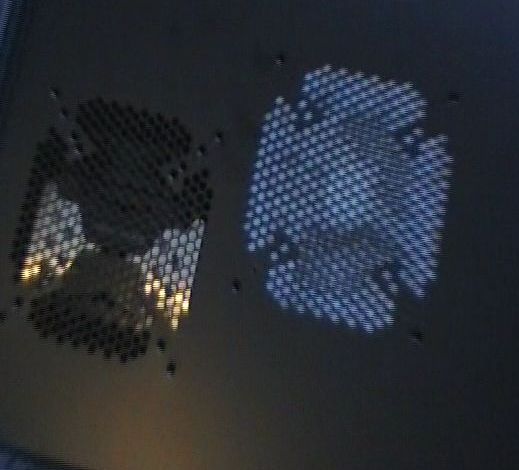

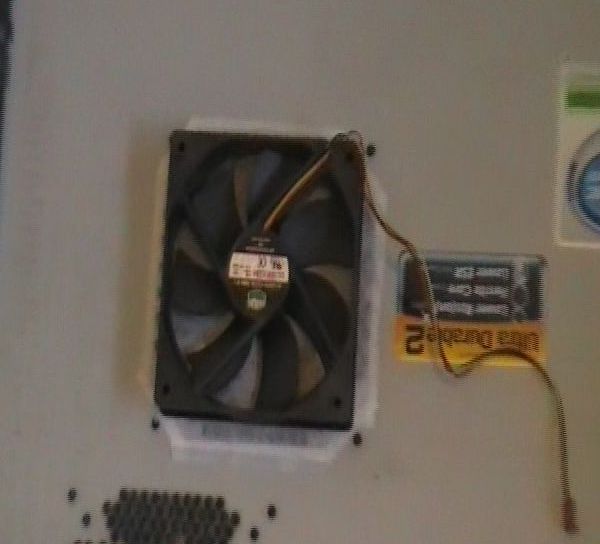

Linke Seite
Möglichkeit für zwei Lüfter , aber bei Großen Towerkühlern kann man nur einen Lüfter anbriengen!
Auch hier wieder Pollenfillter von innen angeklebt , einfacher wasserlöslicher Kleber bzw Doppelseitiges Klebeband.
Lufstrom im Gehäuse durch verschiedene Lüfterkombinationen Optimal einstellen.
dazu gibt es Hier eine gute anleitung. Danke Padmin für denn Link.
Komponenten Einbau
Netzteil :
Besonderheit Netzteil unten :
Das Netzteil wird im Betrieb deutlich kühler,die Abwärme der CPU,Graka &Co muss nicht abführt , das Netzteil muss sich nur Selbst mit Frischluft versorgen.
Die ganze Halterung ist gepolstert -> Entkoppelung des Netzteils (nette Idee) schade das die Befestigungsschrauben auch nicht entkoppelt sind
Hier tritt in zweifacher weise ein weiteres Problem auf!
Erstens sollte vorher geklärt werden ob das ATX & 4/8PIN CPU Kabel Lang genug ist, sonst Entsprechende Verlängerungskabel besorgen.
Mein Tipp für eine unproblematische Kabellänge CPU Kabel ~55cm ATX ~45cm
Zweitens die Kabelführung :

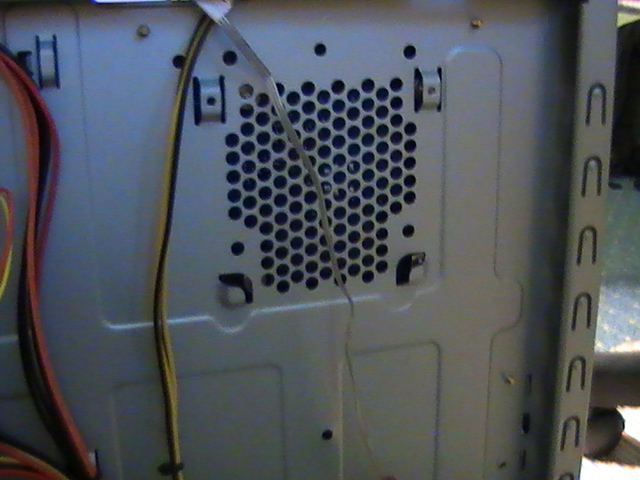

diese wird dadurch etwas Tricky , zwar ist es möglich Kabel hinter dem Mainboardträger zu verlegen (was in vielen Tests übersehen wurde ) was auch ermöglicht (ungenutzte) Kabel hinter der Halterung zu verstecken.
Aber selbst die sehr lange Tagan Kabel, meines NT waren etwas Problematisch.
Außerdem auch wenn die Kabel Lang genug sein sollten und man mit viel mühe alle Kabel Verlegt hat, wird man schockiert feststellen, dass dann die rechte Seite nicht mehr Passt!
Das ATX Kabel ist einfach zu dick.
Auch die Möglichkeit das Kabel durch die obere Öffnung durch zu quetschen, scheitert wieder an der Kabellänge und an der zu kleinen Öffnung, viel spaß beim Fummeln
Nur die kleinen CPU & SATA + SATA Strom usw Kabel lassen sich so verlegen!
So sollte es wohl aussehen
http://www.silenthardware.de/uploads/pics/DSCF1149.jpg

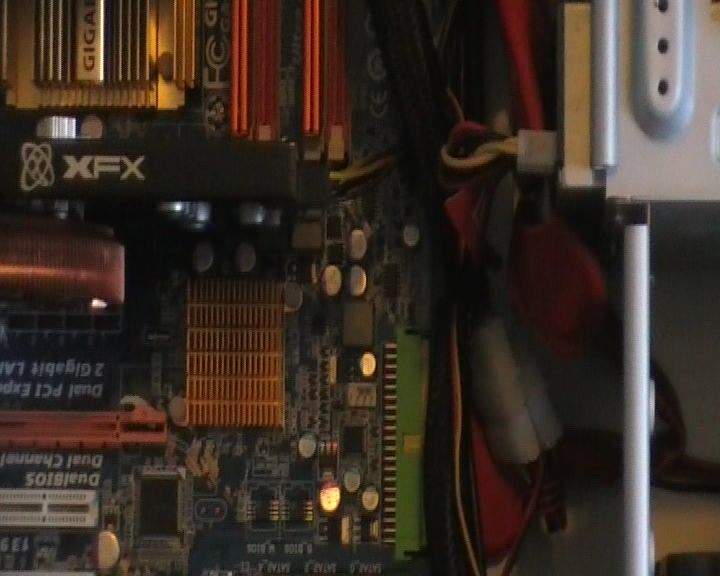

Mainboard :
Der Einbau geht einfach, bei größeren Mainboards könnten die Kabelhalterungen im weg sein und sollten um denn Einbau zu erleichtern , abgeschraubt werden!
Kabelführung ist aber Dadurch TOP, die mitgelieferten Halterungen (um das Mobo ) sind einfach und funktionell (sehr gute idee).
Schön ist die Idee mit dem Schrauben Depot in Laufwerksnähe, kenne ich sonst nur von alten Compaq PCs
PCI(x) & PCI
Die Schraubenlose Befestigung rastet mit einem *KLICK* ein und ist einfach TOP (punkt aus).

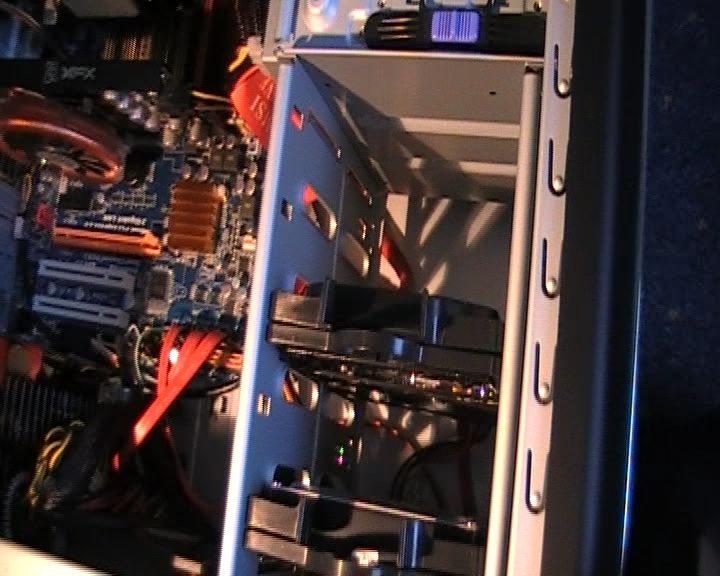

HDD 3 1/2"
Fünf schraubenlose (zusätzliches verschrauben möglich) Einbaurahmen werden mitgeliefert, diese sollen eine leichte Entkoppelung bewirken!
Einbau ist einfach und schnell, auch wenn diese Halterung auf den ersten Blick etwas klapperig wirken , sitzen die Festplatten Bombenfest!
Einziges Problem sind die Festplatten Kabel auf der Rückseite, sind diese zu Fest bekommt man wieder Probleme mit der Seitenwand!
Es gibt die Möglichkeit ein 3 1/2" Laufwerk z.B. Diskettenlaufwerk, Lüftersteuerung usw. in der Front einzubauen!
Eine spezieller front Adapter auf 5 1/4 “ liegt dem Gehäuse bei.
5 1/4" DVD Laufwerke
Zum Einbau der Laufwerke muss die Front entfernt werden, diese geht nur mit einem heftigen *Ruck* ab!
Der eigentliche schraubenlose Einbau effektiv und schnell, leider sind diese Befestigungen nur einseitig, Cooler Master WARUM?
Negativ sind mir die Stahlblenden aufgefallen, zwar ist es möglich diese wieder anzuschrauben (wurde in einem Test bemängelt, Tester war wohl blind) aber es ist relativ schwer diese am Anfang zu entfernen, ich hab eine dabei total verbogen!
Gehäuse Deckel & Seiten
Seitenteile passen gut , einziger Nachteil sind die mitgelieferten Thumb Screws schrauben (zerkratzen denn lack ), ich habe einfach Filz drauf geklebt^^
Der Gehäusedeckel ist gut, aber die Halterungsnasen sind einfach Grotte , mit vier Händen bestimmt leicht zu lösen, aber so sehr fummelig!

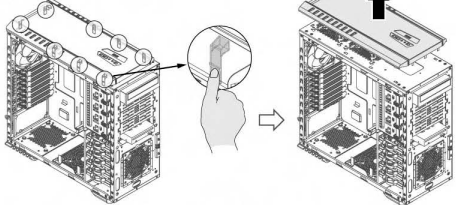

Auszug aus Handbuch

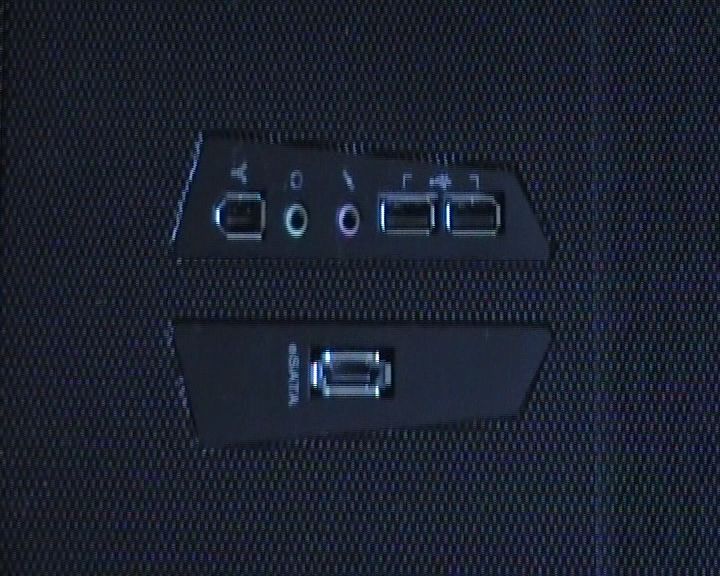

Die Front Anschlüsse :
Sata, 2xUSB,1xFIreWire ,Kopfhörer ,Mikro
Diese sind praktisch im Deckel angebracht, die Verarbeitung ist gut, Kabellänge ist auch OK

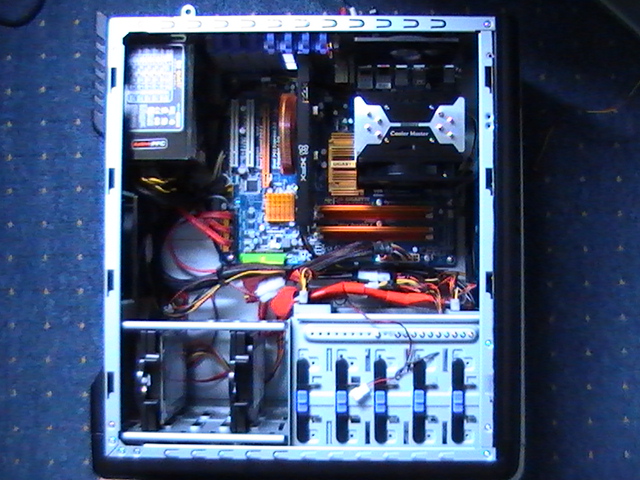

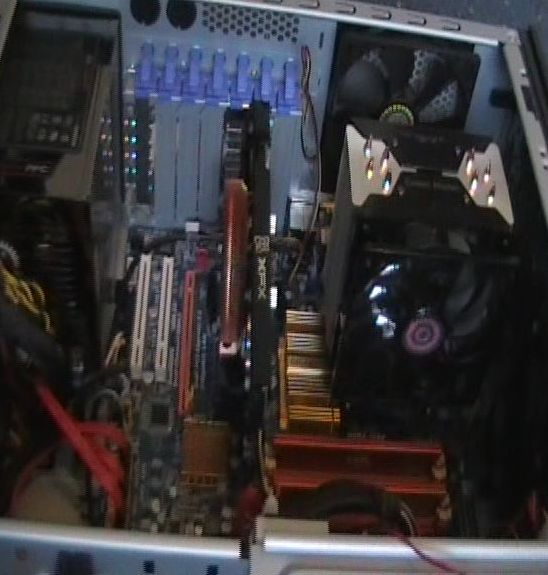

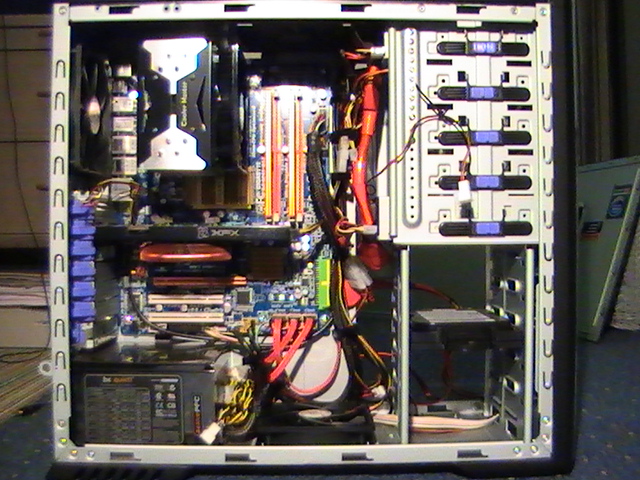

Fertig Tadda
Temperaturen
Ich hatte denn PC mehrere Stunden laufen und danach wurde CPU/RAM/GPU mit Furmark, Prime95, Core2MaxPerf, über eine Stunde belastet. danach 10min im idle gelassen um die Minimum Temperaturen auch zu bekommen.
Raum Temperatur in Bodennähe 21,6°C
Leider hat zB HWmonitor , Speedfan & co noch Probleme die Daten richtig auszulesen ?
deshalb hab ich diese mit dem Gigabyte tool gegengecheckt!
Anmerkung kein HDD bench durchgeführt!
Leider kann ich die North & Southbrige Temps nicht auslesen, falls sich das mit einem Bios Update ändert werde ich diese hinzufügen!
Die meisten Lüfter laufen mit 500-800 U/min bis auf denn Front Lüfter der läuft mit 1200 U/min
(+)
schrauben Depot an Seiten
entkoppelte HDD
8xlüfter
Kühlkonzept
Konzept der Kabelführung
Design (mir gefällst)
Schraubenloser Einbau
Meshgitter Front mit schwarzem Staubfilter
zwei gummierte Öffnungen für eine Wasserkühlung
eSATA Anschluss oben
große Tower kühler Einbau möglich
(-)
Nur ein Filter (der unten zählt nicht)
warum Schraubenloser Anschluss bei 5 1/4 “ nur auf einer Seite ?!?!?
Einsachalt & Reset Knopf, schlechte Position, warum dieser nicht oben zusammen mit denn anderen Front Anschlüssen im Deckel untergebracht wurde bleibt wohl ein Rätsel
Mein Fazit schönes Gehäuse mit einigen guten Ideen die an mancher stelle nicht richtig zu ende gedacht bzw. Umgesetzt wurden!
Tipp : viele Lüfter verbauen will ( und das Günstig ) , der kann ruhig die vorhandenen nutzen, Bin mit den Scythe Slippy zufrieden aber die Slippy haben im linken Seitenteil stärkere Vibrationen verursacht als der CM lüfter , also nicht dagegen austauschen!
wer diese Vibrationsdäpfer nutzen will , sollte mal testweise denn EKL alpenföhn 120mm (~3€ )kaufen , dem liegen diese alpen spätzle bei ! laut TESTist der nicht TOP aber für denn Preis & @5V !
ich werde mal einen zu testzwecken kaufen , dann sage ich mehr !
PS Bilder dauert noch, ich entschuldige mich jetzt schon für die schlechte bilder Quali , meine alte digicam ist defekt und ich musste eine alternative nehmen!
PPS Kritik ist immer willkommen
PPPS nicht wundern die bilder hab ich gemacht als noch mein altes BQT Netzteil verbaut war !
