Erste Custom Loop (RGB Projekt)

[Tomi_92]

Okay, danke Leute für die vielen Antworten. Wie ich in meinem ersten Post schon erwähnt habe, möchte ich Temperaturen und Durchfluss im Blick haben. Deshalb bringt diese Disskussion darum ob es was bringt oder nicht überhaupt nichts.

Welchen Temperatursensor kann man den empfehlen? Soll ans Board angeschlossen werden und der Sensor in die Distro-Plate. Welchen Durchflusssensor soll ich nehmen?

Als ich gestern Nacht bestellen wollte, musste ich mit Ernüchterung feststellen, das die Distro-Plate frühestens am 13.12.19 wieder zu haben ist. Somit verzögert sich das ganze um 2 Wochen.

Das Lian Li O11 Dynamic XL ist schon unterwegs zu mir, sowie auch die Hardware Labs Black Ice Nemesis 360GTS Radiatoren. Ansonsten hab ich noch bisschen Werkzeug bestellt, wie Säge, Silikonschlauch...

Bei den Anschlüssen werd ich noch schauen, welche ich da nehme. Ob ich die von EK nehme oder von jemand anderem ist ja eig egal, ich werde schauen was mir mehr zusagt.

Bei den Hard Tubes hätte ich noch eine Frage: Soll ich PETG oder PMMA nehmen? Hab gelesen, das PETG einfach zu handhaben ist, PMMA dafür aber stabiler.

Außerdem wollte ich fragen ob der Kreislauf (wenn man ihn so nennen kann) passt wie ich ihn geplant habe:

Ich gehe von Distro Plate zu einem Komponent und dann direkt wieder zurück zur Distro-Plate. Hab euch mal ein Bsp. geuploaded. Das sollte eigentlich so funktionieren und ich bräuchte nur 90 Grad Anschlüsse, sowie normale. Das würde mir als Anfänger das Beigen der Tubes erheblich erleichtern und sieht meiner Meinung aus dennoch gut aus.

Vielen Dank schonmal


MfG

Tomi



[FUSION5]

Für eine Distro Platte ist dieser Aufbau das normale Vorgehen. Alles anderen würde wahrscheinlich auch scheußlich aussehen. Und wenn Du es einfach halten willst, machst Du diese letzte Biegung eben mit einem 90° Fitting und nicht in der Hardtube.

Ergänzung (21. November 2019)

Als Temperatursensor eignet sich zum Beispiel: https://geizhals.de/aqua-computer-temperatursensor-fuer-aquaero-53067-a429595.html

Ergänzung (21. November 2019)

Bei dem alternativen Aufbau könnte ich nicht sagen, ob die Distro Plate genug Tiefe hat: https://geizhals.de/aqua-computer-temperatursensor-g1-4-2-pin-53147-a1429449.html

Die erste Variante setzt Du dann unter ein Fitting.



[0-8-15 User]

Welchen Durchflusssensor soll ich nehmen?

• Durchflusssensor high flow
• Anschlusskabel für Durchflusssensor

Allerdings ohne Garantie, dass dein ASUS Mainboard ihn auslesen kann und mit der Garantie, dass es, wenn es einen Durchflusswert anzeigt, dieser nicht korrekt sein wird. Wenn du einen halbwegs genauen Wert haben möchtest, dann kommst du nicht um zusätzliche Hardware (und oder Software) herum.



[Tomi_92]

Für eine Distro Platte ist dieser Aufbau das normale Vorgehen. Alles anderen würde wahrscheinlich auch scheußlich aussehen. Und wenn Du es einfach halten willst, machst Du diese letzte Biegung eben mit einem 90° Fitting und nicht in der Hardtube.

Ergänzung (21. November 2019)

Als Temperatursensor eignet sich zum Beispiel: https://geizhals.de/aqua-computer-temperatursensor-fuer-aquaero-53067-a429595.html

Ergänzung (21. November 2019)

Bei dem alternativen Aufbau könnte ich nicht sagen, ob die Distro Plate genug Tiefe hat: https://geizhals.de/aqua-computer-temperatursensor-g1-4-2-pin-53147-a1429449.html

Die erste Variante setzt Du dann unter ein Fitting.

Genau so hab ich mir das gedacht, das ich 90 Grad Winkel nehme und in den Tubes einen 90 Grad winkel biege.
Ob ich die Grafikkarte Vertikal einbaue weiß ich noch nicht, das entscheide ich spontan, wenn alle Teile da sind und ich die ersten Teile eingebaut habe.

Beim zweiten Temperatursensor habe ich mir das selbe gedacht. Glaube nicht das die Tiefe der Distro-Plate ausreicht und dann geh ich lieber mit deiner ersten Empfehlung. Vielen Dank



[[ChAoZ]]

Ob PETG oder PMMA ist eigentlich egal.
PETG biegt sich bereits nach wenigen Sekunden unter der Heißluft, PMMA braucht da die doppelte Zeit, aber wir reden hier immer noch von 1 Minute, max. 2. Für mich wäre DAS kein Argument.

PMMA soll klarer sein und resistenter gegen Verfärbungen.
PMMA muss man sägen, PETG lässt sich schneiden.

Tipp: bestell dir 2-3 Tubes mehr an den du das Biegen übst.
Sobald das Tube "wabbelig" wird, weiter erhitzen, und schön großflächig arbeiten sonst gibt es falten beim Biegen.

Zur vertikalen GPU:
Sieht hübsch aus, aber bedenke eins: sobald verbaut kommst du an die ganzen MB Anschlüsse nicht mehr dran. Das hat mir beim letzten System oft Kopfschmerzen bereitet.

Als Temp. Sensor würde ich dir was hübsches Schwarzes empfehlen:
https://www.aquatuning.de/wasserkue...or-g1/4-ig/ig-mit-ag-adapter-deep-black?c=391



[0-8-15 User]

Dieser hier passt hundert pro in die Distro Platte und kostet nicht mal die Hälfte:
https://geizhals.de/xspc-g1-4-temperatursensor-schwarz-verchromt-a1045230.html

Nachtrag: Wenn du allerdings später doch irgendwann ein Quadro oder Aquaero einbauen willst, dann bietet es sich natürlich an von vorneherein einen Sensor von Aqua Computer zu nehmen.



[[ChAoZ]]

Mein verlinkter Sensor ist ebenfalls kompatibel mit Aquacomputer Hardware.
Manchmal ist Optik > Preis, wobei der letzte echt hübsch ist.

Bei 2 Pin und 10 kOhm sollte alles passen, egal welcher Hersteller.

PS: mein letztem Sensor der reingeschraubt wird war Undicht, egal wie tief ich ihn versenkt habe, daher nie wieder, aber das ist halt meine Erfahrung damit.



[0-8-15 User]

Ich hab insgesamt fünf von den XSPC Einschraubsensoren im Einsatz. Alle dicht, alle top verarbeitet.

Mein verlinkter Sensor ist ebenfalls kompatibel mit Aquacomputer Hardware.

Schon, aber die Chance, dass er ungenau misst, ist deutlich höher als mit den offiziellen Sensoren.



[Tomi_92]

Vielen Dank für eure Hilfe. Gestern Abend die Nachricht erhalten, das ich auf mein Lian Li Gehäuse bis 20.12.19 warten muss

Damit verzögert sich das ganze nochmal um 2 Wochen, aber egal. Ich werde einfach von Zeit zu Zeit mir alles zusammen kaufen und wenn dann das Gehäuse da ist, kann ich loslegen.

Ich habe mich dann doch gegen einen Durchflusssensor entschieden, da es optisch absolut keine schönen gibt.
Ich werde einfach die Pumpe so einstellen, das sie nicht hörbar ist & dennoch genug Umdrehungen macht. In meiner AIO hab ich ja auch keinen Durchflusssensor. Somit hätte ich dann Wassertemperatur & RPM der Pumpe im Blick und das sollte reichen.

Hier ist mal eine Geizhalsliste von allen Komponenten:

https://geizhals.de/?cat=WL-1350276

Habe den CPU & GPU Kühler von Plexi & RGB auf einfach schwarze getauscht. Sehe es nicht ein insgessamt 70€ mehr zu zahlen, nur weil die Teile leuchten. Nehme daher die neuen Corsair Lüfter, die schon einen Lüfter HUB dabei haben & ich kann das ganze mit dem Commander Pro irgendwann erweitern.


MfG

Tomi



[anglersani]

Hi liebe CB Gemeinde,

ich möchte mir den Traum von meiner ersten Custom Loop erfüllen und gleichzeitig ist es ein Projekt auf das ich richtig Lust habe

Das System was nun unter Wasser gesetzt werden soll:

Intel Core i7 - 8700K (geköpft) 5GHz bei 1.39v
ASUS Maximus X Hero
32GB G.Skill Trident Z RGB 3200MHz CL16
ASUS ROG Strix GTX 1080 Ti OC
SuperFlower Leadex 80+ Platinum 750W

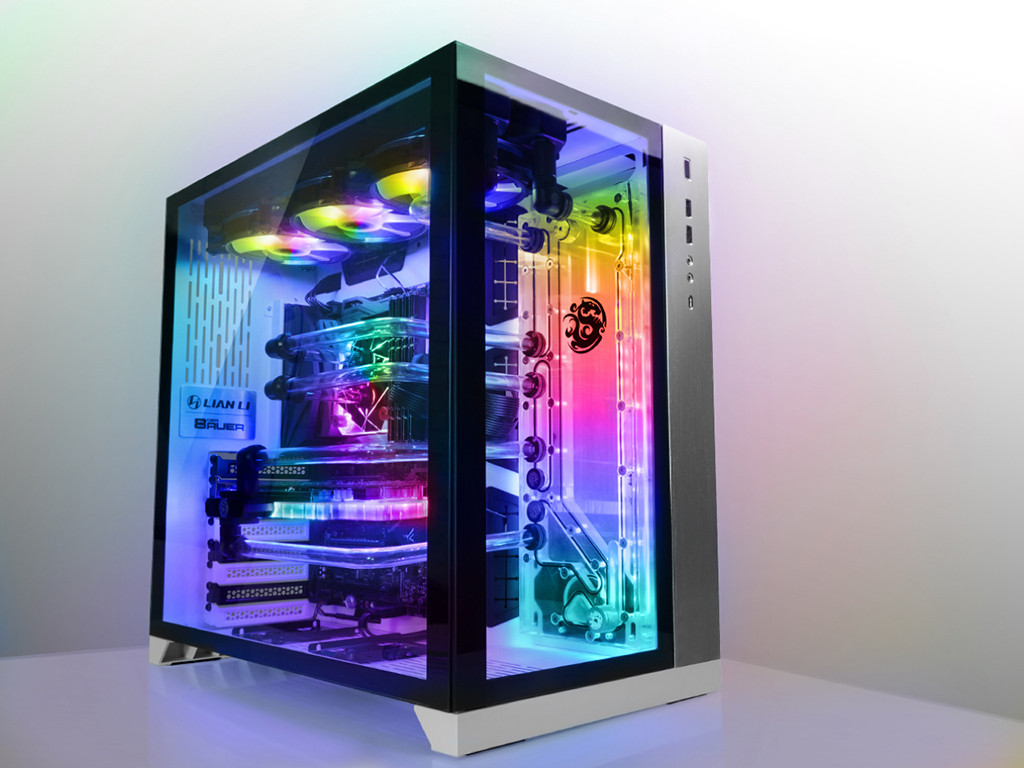

Aktuelles Gehäuse (NZXT S340 Elite) kommt weg, als neues Gehäuse kommt das Lian Li O11 Dynamic XL in Weiß.
Darin sollen 2x 360er Radiatoren untergebracht werden, sowie auch die passende Distro-Plate.
Verbinden möchte ich das ganze mit Hardtubes (ich versuch mich mal daran und sollte ich auch hinbekommen
Lüftersteuerung und Wassertemperatur auslesen übernimmt der Corsair Commander Pro mit der iCue Software (laut Corsair Forum funktioniert jeder Tempsensor für WaKü's).

Mein aktueller Einkaufswagen:

EK Water Blocks EK-CoolStream PE 360
Lian Li O11D Distro-Plate G1 designed by EKWB Verteilerplatte, Ausgleichsbehälter inkl. DDC 3.1, ARGB (O11D-1DPG1)
EK Water Blocks EK-FC1080 GTX Ti Strix RGB, Nickel
EK Water Blocks Quantum Line EK-Velocity RGB, Nickel Plexi
Corsair Commander Pro, Licht- und Lüftersteuerung 6-Kanal (CL-9011110-WW)
Corsair LL Series LL120 RGB, weiß, 120mm, 3er-Pack, LED-Steuerung (CO-9050092-WW)
Corsair LL Series LL120 RGB, weiß, 120mm (CO-9050091-WW)
EK Water Blocks EK-HD PETG Tube 16/12mm 500mm (2 Stück)
EK Water Blocks EK-HDC Rohranschluss 1/4" auf 16mm weiß
XSPC PETG Entgratwerkzeug
Aqua Computer Double Protect Ultra 1000ml (53113)
BitsPower BP-HTSB11CL-1M
Bitspower Silikonschutzhülle für Rohre mit einem Durchmesser von 11 mm, Länge 1 m
Bitspower 1/4" Temperatursensor glänzend schwarz (BP-BSWP-CT)
Bitspower Hexagon Durchflusssensor (BP-HFI)

So Kühlkörper passen dank ihrer RGB Beleuchtung perfekt zum Thema und ich kann das über ASUS Aura Sync problemlos steuern.
Die Distro-Plate finde ich optisch perfekt und erleichtert mir das Hard-Tubing ungemein. Außerdem ebenfalls über Aura Sync steuerbar.

Die Lüfter habe ich gewählt, da ich ja den Commander Pro verwenden möchte um die Lüfter zu steuern & auch die Wassertemperatur damit auslesen kann. Sollte dies nicht funktionieren mit dem Commander Pro, dann werde ich mir das hier zulegen: Bykski B-TME-SC-V2-S
Bykski HD LCD Screen Temperatursensor silber (B-TME-SC-V2-S).

Unsicher bin ich mir eher bei den Radiatoren, habe da wirklich gar keine Ahnung ob es mir was bringt dicke zu holen oder slim Varianten. Habe allerdings genügend Platz im Lian Li O11 Dynamic XL, somit sollten dicke Radiatoren kein Problem sein.


So jetzt meine Frage: Habe ich etwas wichtiges vergessen? Sollte ich bestimmte Komponenten meiden? oder passt das so?
Ich möchte gern auf einen Aquaero o.ä. verzichten, da ich so wenig Zusatzprogramme wie möglich nutzen möchte.

Es ist ein reiner Gaming Rechner, ich nutze also keine weiteren Programme oder sonstiges und soll von den Zusatzprogrammen o.ä. mager gehalten werden.

Da ich im Moment eine NZXT Kraken x62 v2 nutze, würde ich nur die Corsair iCue Software mit der NZXT Cam tauschen.
Mir ist die Optik am wichtigsten und das ich Durchfluss & Wassertemperatur im Auge habe.

Wie gesagt: Für mich ist das ein Projekt, da ich schon immer mal so etwas bauen wollte. Es geht in erster Linie um Optik und um etwas die Lautstärke zu senken (Die Strix ist unter Volllast doch etwas laut).

Ich bin allerdings für Ratschläge, Verbesserungsvorschläge oder Tipps in egal welcher Art offen, da es meine erste Custom Loop wird und ich mir hier und da dann doch noch etwas unsicher bin, bei der Wahl der Komponenten oder ob ich wirklich alles bedacht habe!


Bedanke mich für eure Hilfe (Y)

MfG

Tomi

Hallo ,bei dem Bord brauchst du keine Regelung (Lüfter,RGB) gibt das Bord her.
Weil die Lüfter müssen über das Bord gesteuert werden.AI Suite regelt die Lüfter.
Masse ist das A+O bei einer Kühlung.Radi mind.4,5 - 6 cm hoch am besten 140 Lüfter doppelt bestückt Push and Pull.Mein Rechner läuft so leise man hört ihn fast garnicht.



[0-8-15 User]

Radi mind.4,5 - 6 cm hoch am besten 140 Lüfter doppelt bestückt Push and Pull

Die Kühlleistung eines XE 360 Radiators mit Push/Pull liegt bei 750 RPM (was schon grenzwertig laut ist) gerade einmal 15 % über der eines PE 360 Radiators ohne Push/Pull:

• https://www.xtremerigs.net/2015/05/31/ek-coolstream-xe-360mm-radiator-review/4/
• https://www.xtremerigs.net/2015/02/10/ek-pe-360-radiator-review/4/

Braucht dabei aber 75 % mehr Platz und kostet (selbst mit sehr günstigen Lüftern) 30 % mehr.

Hier ist mal eine Geizhalsliste von allen Komponenten:

Den 360 GTS bekommst du schnell und einfach bei highflow.nl: https://www.highflow.nl/watercoolin...black-ice-nemesis-radiator-gts-360-black.html



[anglersani]

Wie kommst Du auf die werte der Lüfter??
Meine laufen bei 295 Umdrehungen.
Und ich wieß manchmal nicht ob der PC an ist oder nicht man hört ihn nicht.



[0-8-15 User]

Weil die Wassertemperatur bei 400 W Abwärme und nur zwei 360er Radiatoren ziemlich schnell durch die Decke geht, wenn man mit der Lüfterdrehzahl tiefer geht.

Außerdem ist es fraglich, ob sich das Verhältnis der Kühlleistung überhaupt groß verschiebt, wenn man die Drehzahl verändert.



[Tomi_92]

Hallo ,bei dem Bord brauchst du keine Regelung (Lüfter,RGB) gibt das Bord her.
Weil die Lüfter müssen über das Bord gesteuert werden.AI Suite regelt die Lüfter.
Masse ist das A+O bei einer Kühlung.Radi mind.4,5 - 6 cm hoch am besten 140 Lüfter doppelt bestückt Push and Pull.Mein Rechner läuft so leise man hört ihn fast garnicht.

Hab auch überlegt ob ich AURA Sync Lüfter nehme. Dennoch werde ich einen Lüfter Hub benötigen, da ich alle Lüfter gleich ansteuern möchte. Muss mich dann noch informieren, ob es da ein bestimmter Hub für AURA Sync sein muss. Da ich ja allein auf das Gehäuse bis 20.12. warten muss, hab ich da noch genug Zeit was passendes zu finden



[[ChAoZ]]

Um welche Lüfter handelt es sich? Manche haben PWM + 3 Pin RGB, andere 4 Pin RGB, wiederum anderen, so wie meine, haben einen USB Anschluss und eingenen Controller, das ist der größte Mist von allen da ich hier keine Lüfterkurve definieren kann, also nix über Board oder AI Suite, daher aufpassen beim Kauf.



[Tomi_92]

Um welche Lüfter handelt es sich? Manche haben PWM + 3 Pin RGB, andere 4 Pin RGB, wiederum anderen, so wie meine, haben einen USB Anschluss und eingenen Controller, das ist der größte Mist von allen da ich hier keine Lüfterkurve definieren kann, also nix über Board oder AI Suite, daher aufpassen beim Kauf.

ich schwanke zwischen den Fractal Design Prisma AL-120 oder den EK Vardar RGB. Beide sind Aura Sync fähig undich benötige nur einen PWM Hub und einen RGB Hub, um alle direkt ansteuern zu können. Mir sind die Corsair einfach viel zu teuer. Über 200€ für Lüfter? Man kann es auch übertreiben. Außerdem lassen sich die Corsair Lüfter nur über die iCue Software bedienen.



[Tomi_92]

Habe eben bei EK auf der Website geschaut. Wenn ich da einkaufe, bekomme ich einen RGB/PWM für 6 Anschlüsse kostenlos dazu. Werde dann direkt da bestellen, ist sogar etwas günstiger als bei anderen Anbietern. EK hat grad 20% auf die meisten Artikel

Jetzt nur noch auf Gehäuse und Distro-Plate warten, dann kann es endlich los gehen!



[[ChAoZ]]

Wie gesagt aufpassen. Aura bekommt man meist immer irgendwie hin, die Frage ist nur ob automatisch oder mit extra Software. Solange über 3/4 Pin RGB Header dann passt es. Sonst über Software.



[Tomi_92]

Wie gesagt aufpassen. Aura bekommt man meist immer irgendwie hin, die Frage ist nur ob automatisch oder mit extra Software. Solange über 3/4 Pin RGB Header dann passt es. Sonst über Software.

Also die Lüfter haben 4Pin RGB, der EK Loop Connector aber iwie nur 3. Da es den kostenlos dazu gab, werde ich mal schauen ob das trotzdem iwie geht. Er hat 6 PWM Steckplätze und 6 RGB 3 Pin. Mal schauen wenn die Teile da sind ob ich trotzdem die RGB's vom Lüfter an den Connector anstecken kann.



[Sinusspass]

3pin RGB und 4pin RGB sind nicht kompatibel. Bei 3pin hast du 5v, Daten und Masse, 4pin arbeitet mit 12v und einmal Masse für jeden Grundton, das ist elektrisch nicht kompatibel. Es passiert zwar vermutlich nichts, wenn man 4pin RGB an 3pin anschließt, es wird nur nichts leuchten, umgekehrt sieht die Sache anders aus, 3pin auf 4pin für recht wahrscheinlich zum Tod der Leds. Es gibt dafür aber extra Adapterplatinen, mit denen sich das anpassen lässt.
