erste Wakü im Define R5?

[Rubikalubi]

Hallo Computerbase Forum,
Ich habe mich durch das angefangene Informatik Studium in den letzten Wochen wieder mehr mit PC Hardware auseinander gesetzt. Dabei habe ich das Übertakten für mich (wieder)entdeckt. Da mein I7 aber unter Luft so lansgam an seine Grenzen stößt (trotz gerade mal 1.1 Volt ) habe ich mir Gedanken über eine Wasserkühlung gemacht. Außerdem hatte ich eigentlich schon immer total Bock drauf soetwas mal selber zu bauen. (Finde Case modding generell sehr interessant )
Lange Rede kurzer Sinn: Ich habe ein paar Fragen und brauche eine Kaufberatung.

ich gehe einfach mal die Checkliste durch und stelle die Fragen zwischendurch:

1. Welche Bauteile möchte ich kühlen?

• Ich würde gerne erstmal nur mit Grafikkarte und CPU anfangen. Meine Hardware seht ihr ja in der Signatur. Der I7 soll vor dem Umbau noch geköpft werden.
• Mein Gehäuse ist das Define R5 und das sind die Herstellerangaben bezüglich Radiator Einbauten:
  http://support.fractal-design.com/s...8004-define-r5-water-cooling-radiator-options
  bzw. http://support.fractal-design.com/s...037485-define-r5-radiator-compatibility-chart

Dazu die erste Frage: Haltet ihr es für sinnvoll eine interne Kühlung im R5 zu verbauen? Oder besser extern?

2. Was möchte Ich erreichen
Primär wichtig wären mir die Temperaturen, wenn es auch noch leise ist wäre das natürlich cool ^^ ich denke mal unter 40 Dezibel wäre schon gut

3. Wie hoch ist mein Budget?
Bin da relativ offen, aber würde so 400-500€ für die erste Kühlung einplanen. Am besten so teuer wie nötig und so günstig wie möglich.

4. Habe ich die FAQs gelesen?
Ja, habe mir daraus dann mal selber Komponenten rausgesucht:

CPU Kühler: 1 Watercool Heatkiller CPU Rev. 4.0 Basic Acetal Clean (18007)

GPU Kühler: Hier ist mein Problem, dass mein PCB ein Custom Design ist. Habe dazu folgenden Kühler gefunden: https://www.ekwb.com/shop/ek-fc1080-gtx-tf6-acetal-nickel Der sollte ja eigentlich gut sein, EK Waterblocks wird ja auch im Forum empfohlen. Kann dazu jemand was sagen?

Pumpe: http://www.aquatuning.de/wasserkueh...-aquastream-xt-usb-12v-pumpe-standard-version Die gefällt mir durch die Software ziemlich gut. Dazu dann die entsprechenden Anschlüsse aus dem FAQ.

Radiator: Da weiß ich nicht, was das beste für mein Gehäuse wäre. Ich denke mal 1x420mm Slim Radiator für oben und 1x280mm für vorne. Kann da jemand was empfehlen? Oder halt eben extern einen MO-RA 3, wobei ich eine interne Lösung vorziehen würde.

AGB: https://www.computerbase.de/preisvergleich/ek-water-blocks-ek-res-x3-250-a857568.html Gibt es den auch kleiner? Ich will den Einbau der ersten Wasserkühlung jetzt nicht mit so großen Teilen unnötig kompliziert machen.

Schläuche und Anschlüsse: Würde da einfach die 1/4 Schläuche aus dem FAQ nehmen.

5. Welche praktischen Erfahrungen habe ich mit dem Einbau?:
Mit dem Einbau von Wasserkühlungen keine, einen PC bekomme ich aber im Schlaf zusammen

Edit: Zwei Sachen vergessen^^
Lüfter: Noctua oder Bequiet oder irgendwelche anderen Empfehlungen? Die nehmen sich ja eigentlich alle nichts.

Messgeräte: Brauche ich da noch etwas? Die Pumpe kann ja schon ziemlich viel.

So das war es erstmal
Liebe Grüße Rubi



[OliverL87]

Hallo,

schau doch mal bei EK Water Blocks den Custom Loop Configurator an, da kannst du dein Gehäuse, Mainboard und deine Grafikkarte angeben.
Laut Konfigurator kannst du einen 360 und 240 Radiator einbauen.

Habe mir selber für mein Corsair Obsidan 800D ein EK-KIT X360 geholt, dazu noch einen 120 Radiator und die Zotac GTX 1080 Articstorm reingehangen. Das System ist sehr leise.



[Spattel]

Dazu die erste Frage: Haltet ihr es für sinnvoll eine interne Kühlung im R5 zu verbauen? Oder besser extern?

Extern ist (fast) immer besser, da man da keine Platzprobleme hat und somit viel mehr Kühlfläche zur Verfügung hat.
Das R5(mMn aber auch das S) sind für interne WaKüs nicht so gut geeignet, da Front und Deckel ziemlich zu sind und die Radis dadurch nicht so gut Luft bekommen.
Wenn du Platz hast und es dich nicht stört, würde ich dir auf jeden Fall zu einem externen Radi raten z.B. MoRa 3 360 LT oder Nova 1080.

CPU Kühler: 1 Watercool Heatkiller CPU Rev. 4.0 Basic Acetal Clean (18007)
GPU Kühler: Hier ist mein Problem, dass mein PCB ein Custom Design ist. Habe dazu folgenden Kühler gefunden: https://www.ekwb.com/shop/ek-fc1080-gtx-tf6-acetal-nickel Der sollte ja eigentlich gut sein, EK Waterblocks wird ja auch im Forum empfohlen. Kann dazu jemand was sagen?

Leitungsmäßig nehmen sich sowohl CPU-, als auch GPU-Kühler untereinander nicht viel.
Beim CPU-Kühler kannst du da bedenkenlos nach der Optik bzw. dem Budget einkaufen.
Beim GPU.Kühler scheint der von EK tatsächlich der einzige zu sein.

Pumpe: http://www.aquatuning.de/wasserkueh...-aquastream-xt-usb-12v-pumpe-standard-version Die gefällt mir durch die Software ziemlich gut. Dazu dann die entsprechenden Anschlüsse aus dem FAQ.

Ist gut, nur eben relativ groß.

Radiator: Da weiß ich nicht, was das beste für mein Gehäuse wäre. Ich denke mal 1x420mm Slim Radiator für oben und 1x280mm für vorne. Kann da jemand was empfehlen? Oder halt eben extern einen MO-RA 3, wobei ich eine interne Lösung vorziehen würde.

Suche hier im WaKü-Bereich einfach mal nach dem Case, da gibt es schon etliche Threas zu.
alternativ mal bei google Case + Wasserkühlung eingeben, da wirst du auch vieles finden.

AGB: https://www.computerbase.de/preisvergleich/ek-water-blocks-ek-res-x3-250-a857568.html Gibt es den auch kleiner? Ich will den Einbau der ersten Wasserkühlung jetzt nicht mit so großen Teilen unnötig kompliziert machen.

z.B. http://www.aquatuning.de/wasserkueh...10/aquacomputer-aqualis-eco-100-ml-g1/4?c=295
Ist etwas kleiner und aus Echtglas.

Schläuche und Anschlüsse: Würde da einfach die 1/4 Schläuche aus dem FAQ nehmen.

1/4" ist keine Schlauchgröße, das ist das Anschlussgewinde in den Komponenten und damit auch der Anschlüsse an sich.
Schlauchgrößen wären z.B. 11/8, 13/10 oder 16/10, je Außendurchmesser/Innendurchmesser.

Mit dem Einbau von Wasserkühlungen keine, einen PC bekomme ich aber im Schlaf zusammen

Dann ist auch eine WaKü kein Problem für dich.

Lüfter: Noctua oder Bequiet oder irgendwelche anderen Empfehlungen? Die nehmen sich ja eigentlich alle nichts.

Noiseblocker werden auch gerne empfohlen.

Messgeräte: Brauche ich da noch etwas? Die Pumpe kann ja schon ziemlich viel.

Aber nicht in der Standard Version.



[icywiener]

Hi,
Die Pumpe ist super aber beschissen zu verbauen. Hab die ultimate davon.
Ich lad Dir morgen Bilder hoch vom R5



[Rubikalubi]

Danke schonmal für die Antworten!
@Spattel
Einen vernünftigen Platz für den Mora zu finden wäre für mich das größte Problem, will ja dann auch keine Meterlangen Schläuche haben. Kann man den an die Wand hängen oder verwirbelt das die Luft zu stark?

Danke für den AGB, kleiner ist wohl bei der ersten Wasserkühlung bezüglich Einbau besser.

@OliverL87
Ich hab mir den Konfigurator mal angesehen, kommt mir aber von der angegebenen Kühlleistung sehr optimistisch vor.

@icywiener
Bilder vom R5 wären ne coole Sache!



[Spattel]

An die Wand hängen ja, muss aber mit Abstandhaltern gemacht werden, so 3-5cm.

@icywiener
Bilder vom R5 wären ne coole Sache!

Wie gesagt, nutze einfach mal die Suchfunktion vom Forum oder google, mit dem Case gibt es schon etliche Builds.



[icywiener]

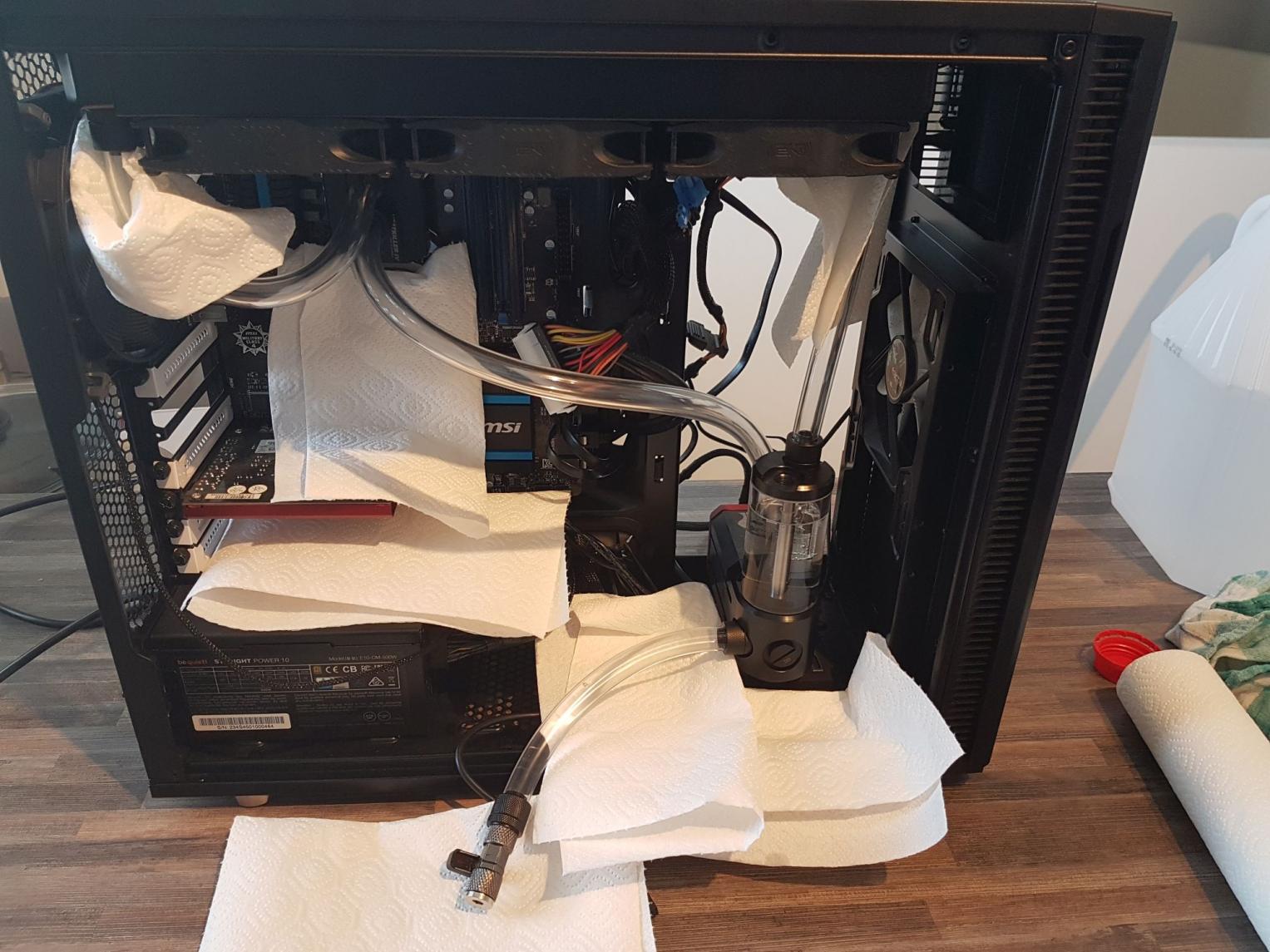

Nicht das Beste aber mehr hab ich nicht mehr. Wenn ich nochmal genau drüber nachdenke war eher das Problem das mir das Case zu klein war.
Eigentlich passt die Pumpe eh super unten rein, nen 280er kannst da noch locker davor geben.



[Rubikalubi]

An die Wand hängen ja, muss aber mit Abstandhaltern gemacht werden, so 3-5cm.


Wie gesagt, nutze einfach mal die Suchfunktion vom Forum oder google, mit dem Case gibt es schon etliche Builds.

Hab ich bereits gemacht, da gehen die Meinungen leider stark auseinander, ob intern oder extern.
Und dann noch noch ne Frage zum Mora: Der hat ja 6 Anschlüsse, wie sind diese zu handhaben? Ist der Mora aufgeteilt in sozusagen 3 Radiatoren, die ich verbinden muss oder brauche ich nur 2 Anschlüsse und muss die anderen Verschließen?



[Spattel]

Naja, wenn du nur Eindrücke haben willst, wie man es aufbauen kann, sollten die Bilder, die man da so findet, ja reichen.
Das das Case nicht sonderlich gut für eine interne WaKü geeignet ist, meine ich auch(ohne das Case selber zu haben).

Der hat, soweit ich das sehe, 3 oben und 3 unten, du musst einen oben und einen unten nehmen, die restlichen müssen zu sein.



[Rubikalubi]

Habe mich jetzt entschieden und es soll die Lösung mit dem Mora werden. Dazu habe ich dann aber noch ein paar weitere fragen

Ich möchte den Mora gerne an die Wand hängen, dann dazu schöne Lüfter, damit alles ordentlich aussieht. Gibt es für die Wandmontage speziell für den Mora ein Kit oder muss ich da selber Hand anlegen? Und wie löst man am elegantesten das Problem mit den neun Lüfter kabeln? Ich möchte gerne eine Lüftersteuerung in den Laufwerksschacht bauen und die Kabel müssen schließlich bis dort reichen. Einfach Verlängerungskabel holen und dann die 9 Kabel mit einem großen Sleeve ummanteln?

Nächste Frage ist bezüglich des AGB. Der soll ja am besten hinter dem Radiator im System sein. Da Ich für die Pumpe (und Optik) den Innenbereich des R5 etwas modden will (Netzteil und Kabel Abdeckung unten) würde es sich anbieten den AGB auch ins Gehäuse zu bauen. Birgt das irgendwelche Nachteile?

Das war es soweit erstmal

Viele Grüße
Rubi



[Falbor]

für den mora hast du diverses zubehör:
blenden:
http://www.aquatuning.de/wasserkueh...1/watercool-mo-ra3-blende-rhombus-black?c=351
http://www.aquatuning.de/wasserkueh...8/watercool-mo-ra3-blende-classic-black?c=351
je nachdem welches muster/farbe du bevorzugst eben auswählen
halterungen/standfüße
http://www.aquatuning.de/wasserkueh...n/9855/watercool-mo-ra3-standfuss-acryl?c=358
http://www.aquatuning.de/wasserkueh...gen/9854/watercool-mo-ra3-standfuss-pom?c=358
http://www.aquatuning.de/wasserkueh...53/watercool-mo-ra3-wand/case-halterung?c=358
je nachdem, was du bevorzugst eben. meiner hängt auch hinter dem monitor an der wand

für die lüfter gibt es solche splitter kabel:
http://www.aquatuning.de/luftkuehlu...in-molex-auf-9x-3pin-molex-60cm-schwarz?c=448
kann man mit ein bisschen kabelmanagement auch wunderschön unter der blende vom mora verstecken. je nachdem wie weit du es dann zu deinem steuergerät hast eben eine verlängerung für 3pin molex dazu nehmen. du darfst auf keinen fall die leistung, die die lüfter brauchen unterschätzen, sonst schießt du dir deine lüftersteuerung. hab mir deswegen eine power adjust von aquacomputer gekauft mit einem tempsensor fürs wasser => kann man bequem über die aquasuit per usb steuern und auslesen. die kann 30W regeln bzw den DFS hab ich auch dazu gehängt.
http://www.aquatuning.de/luftkuehlu...aquacomputer-poweradjust-3-usb-ultra-variante
