Projekt Gehäuse Eigenbau: Hochschulprojekt

Banney

Cadet 1st Year
Registriert
Dez. 2016
Beiträge
10
Hallo,

Ich wurde jetzt schon von recht vielen gefragt ob sie sich die Dokumentation meines Projektes ansehen können.

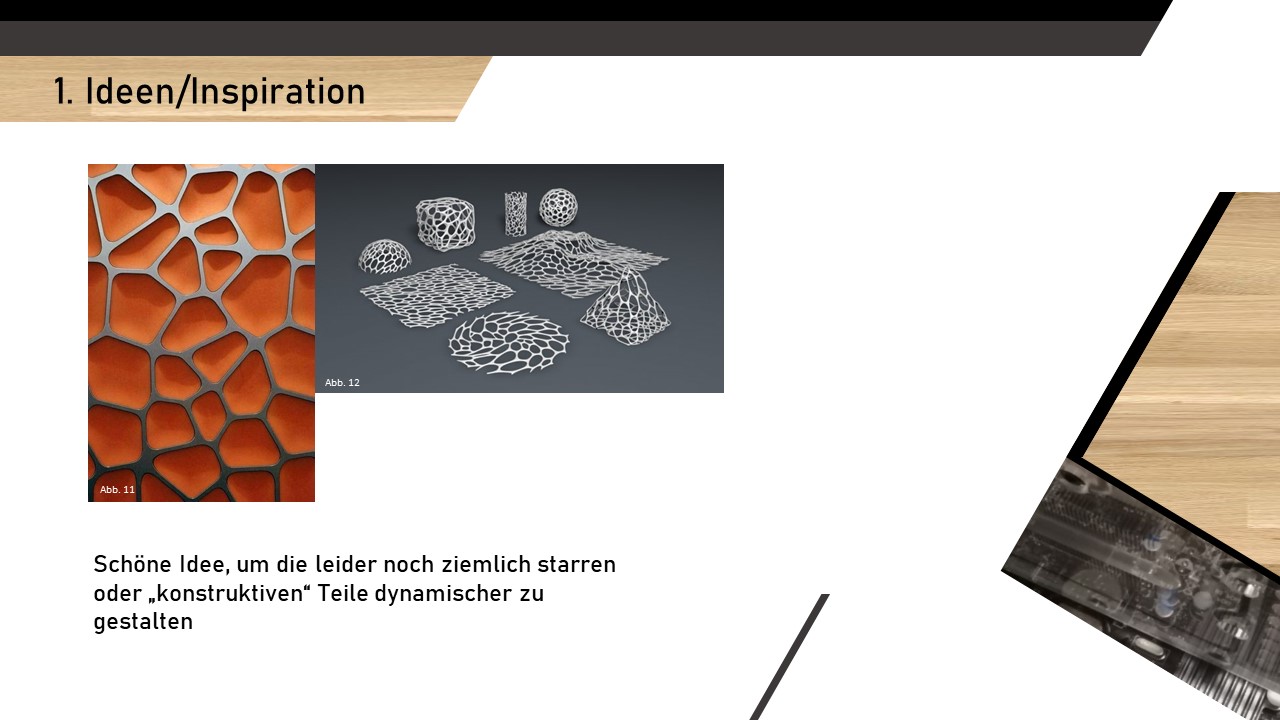

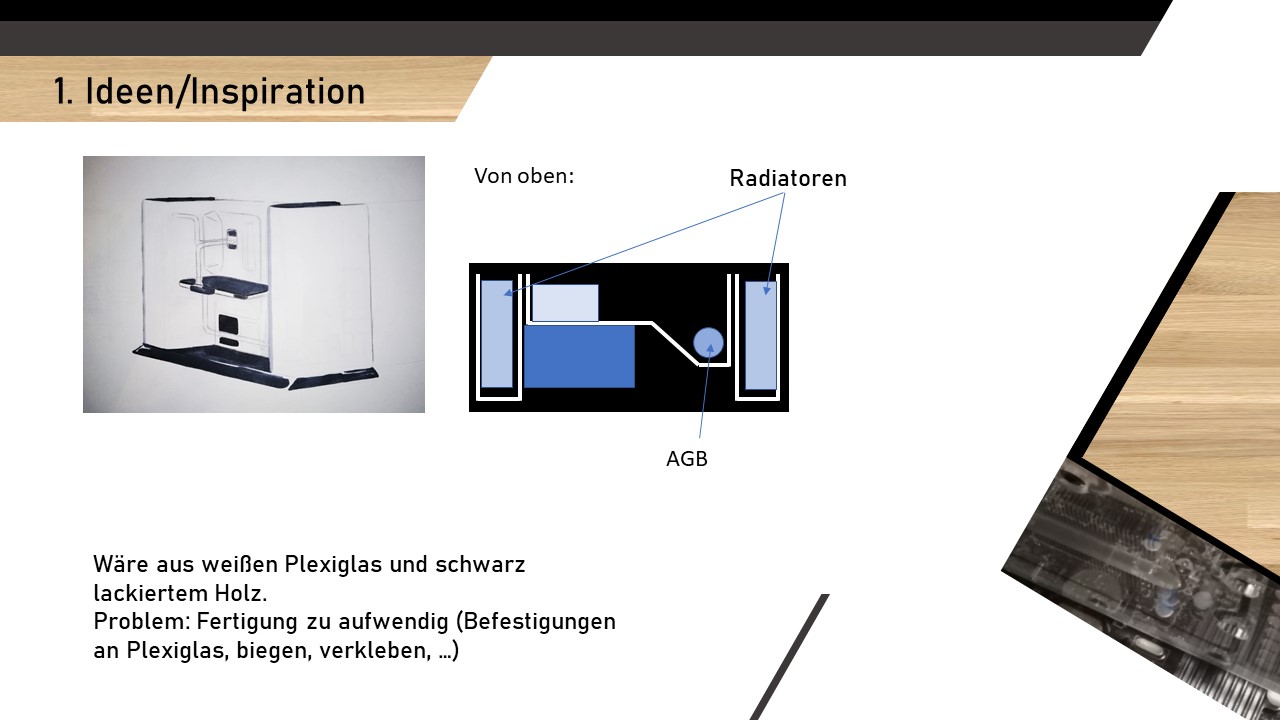

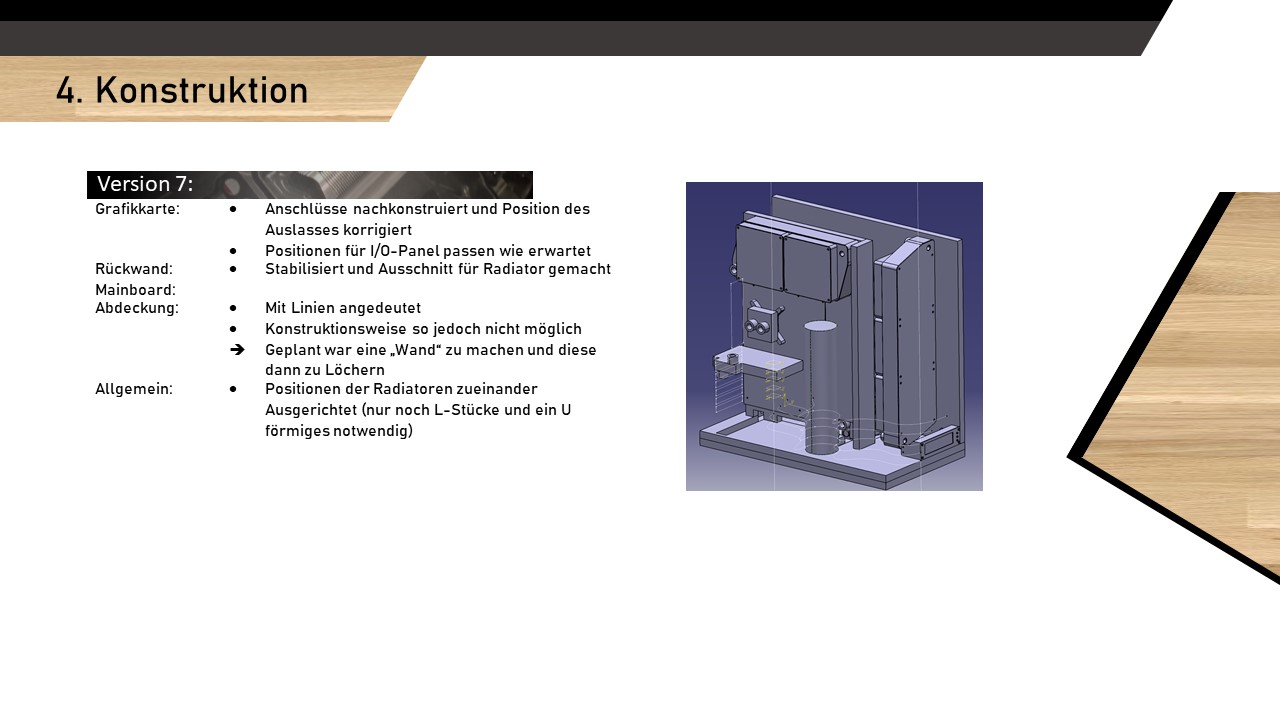

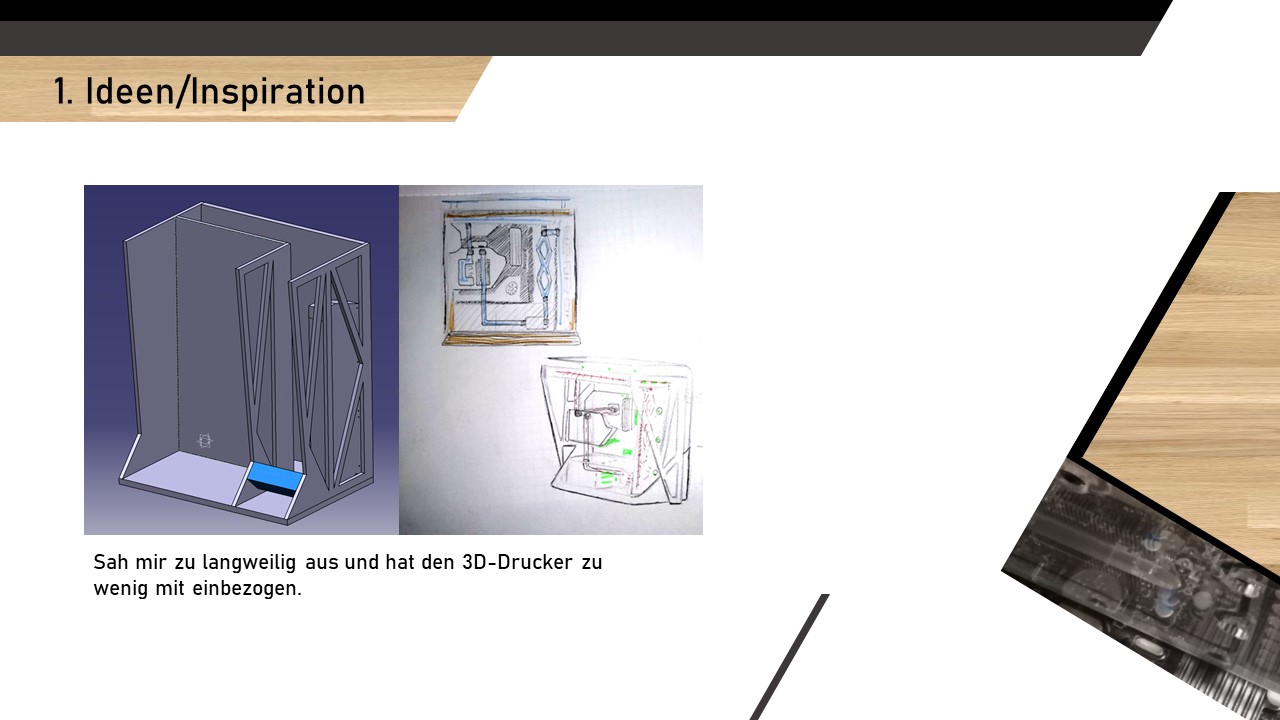

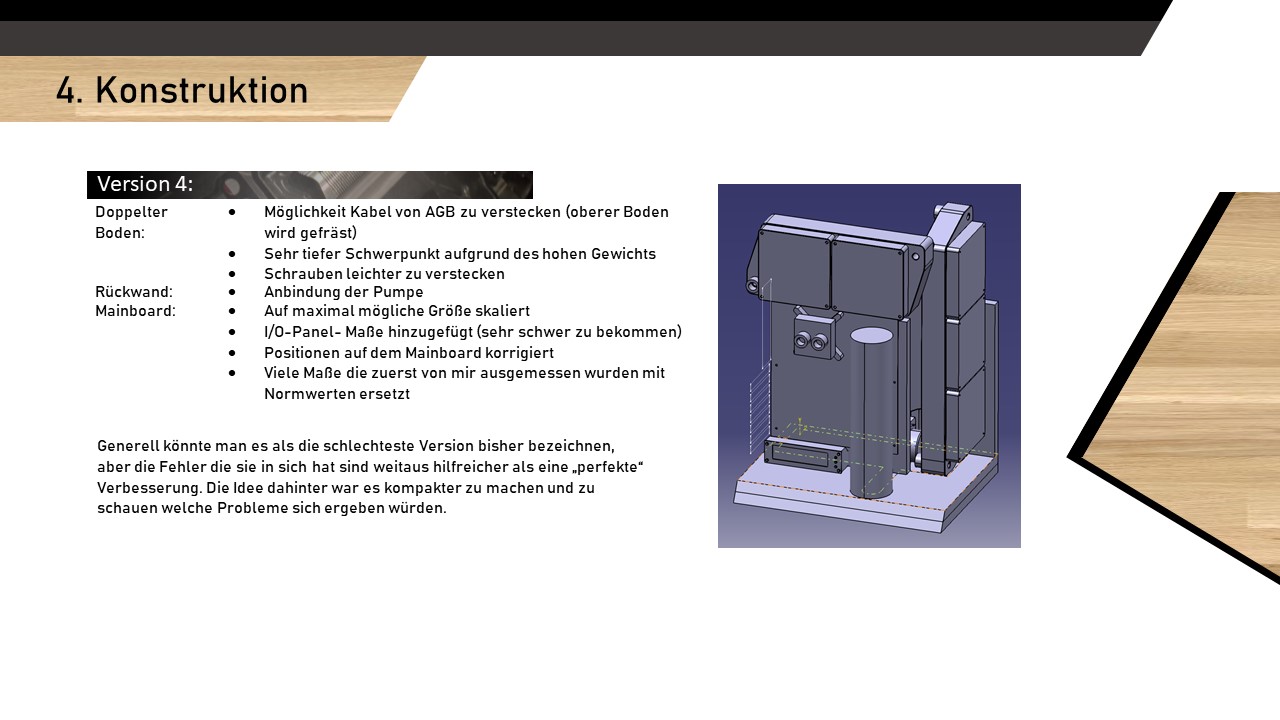

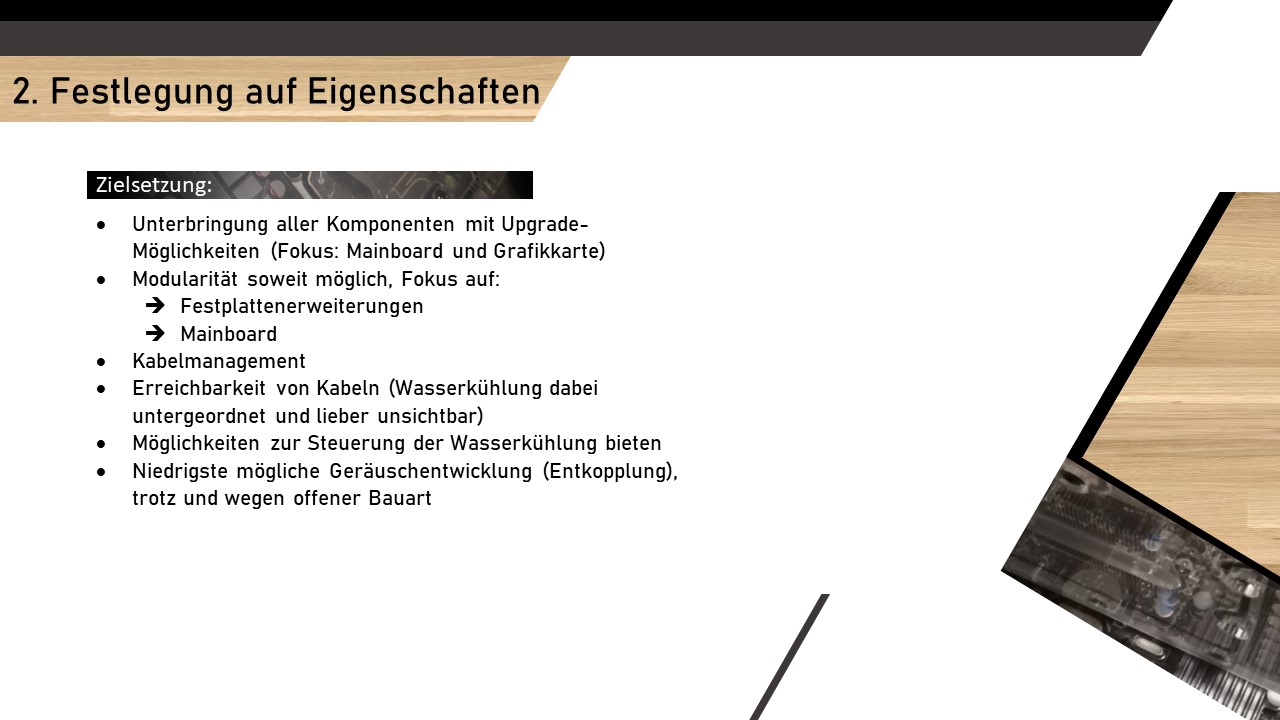

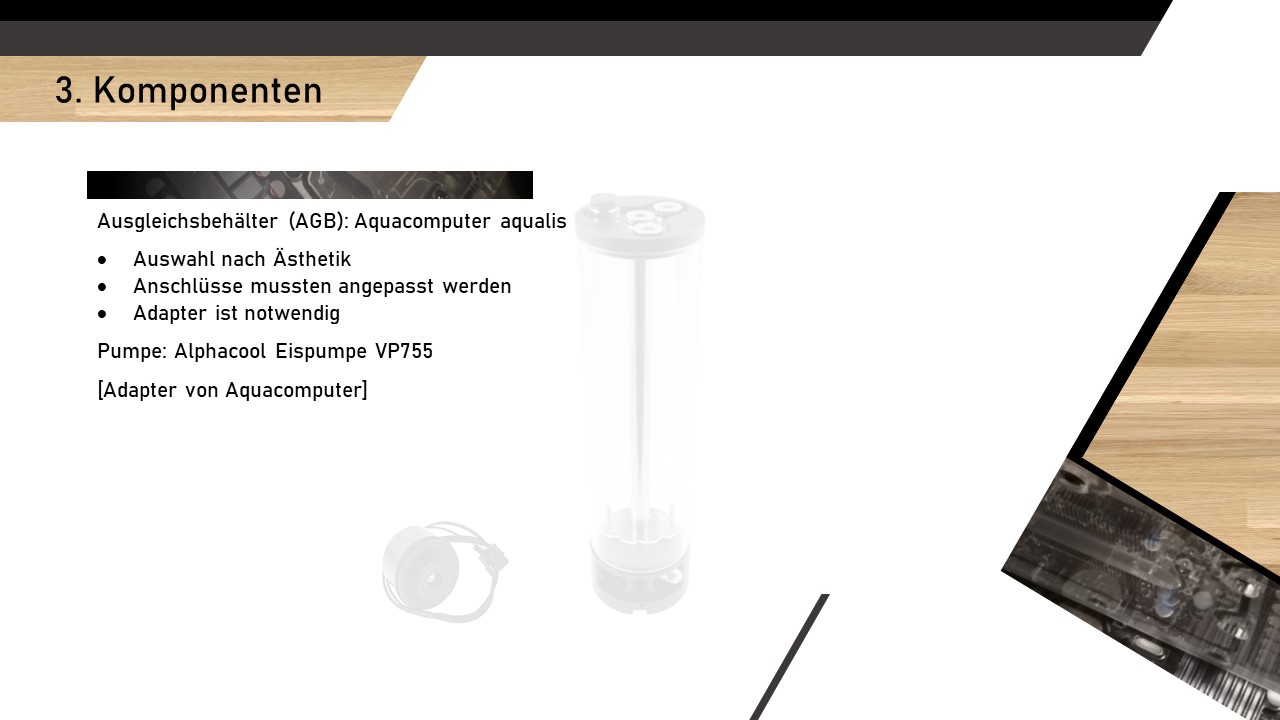

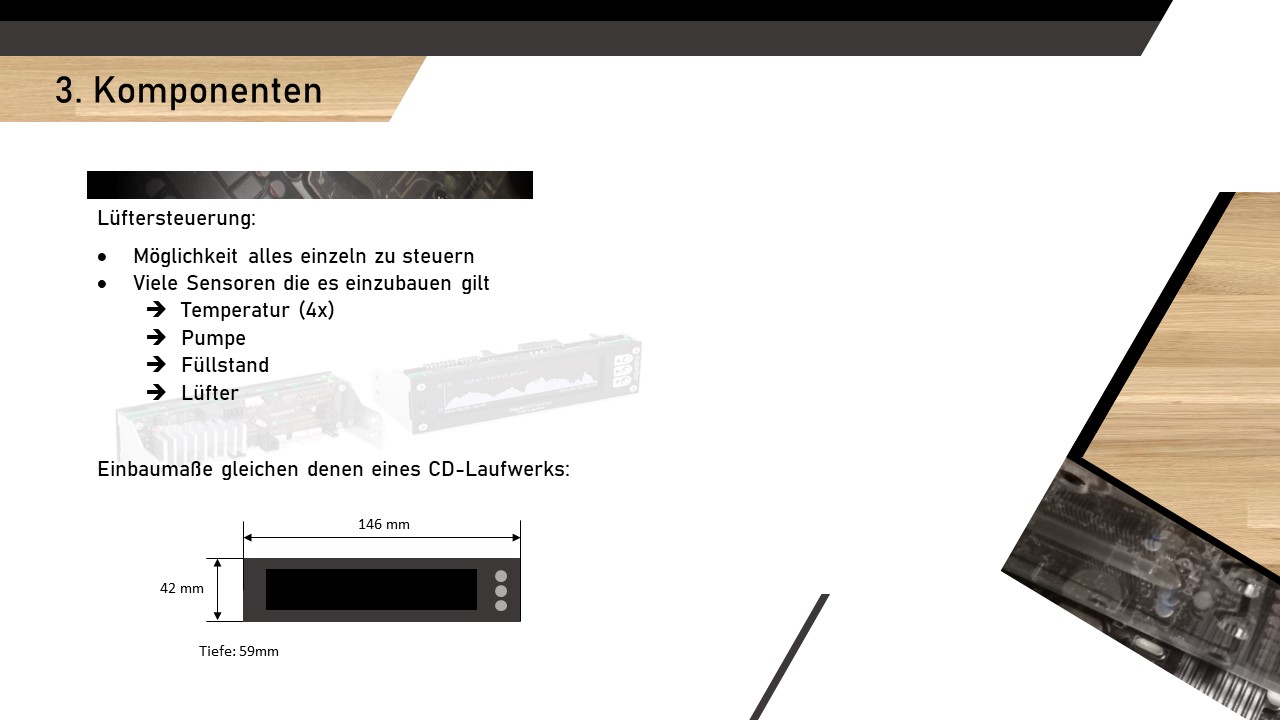

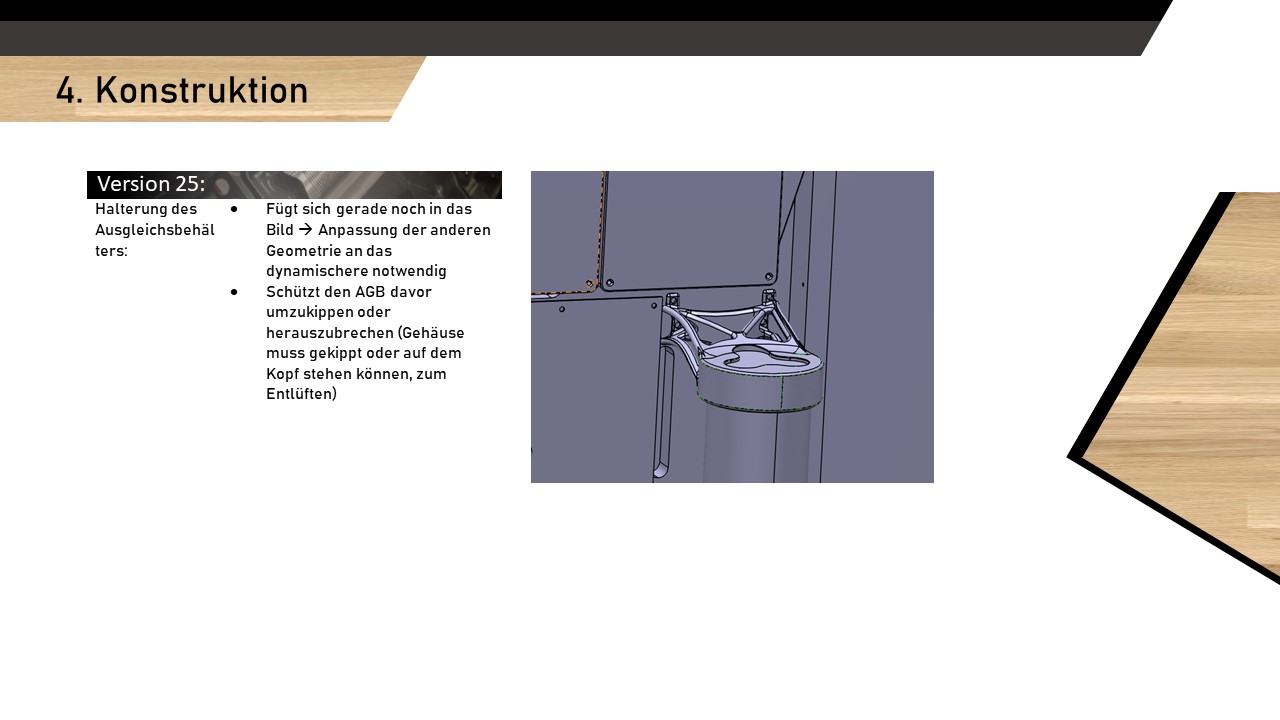

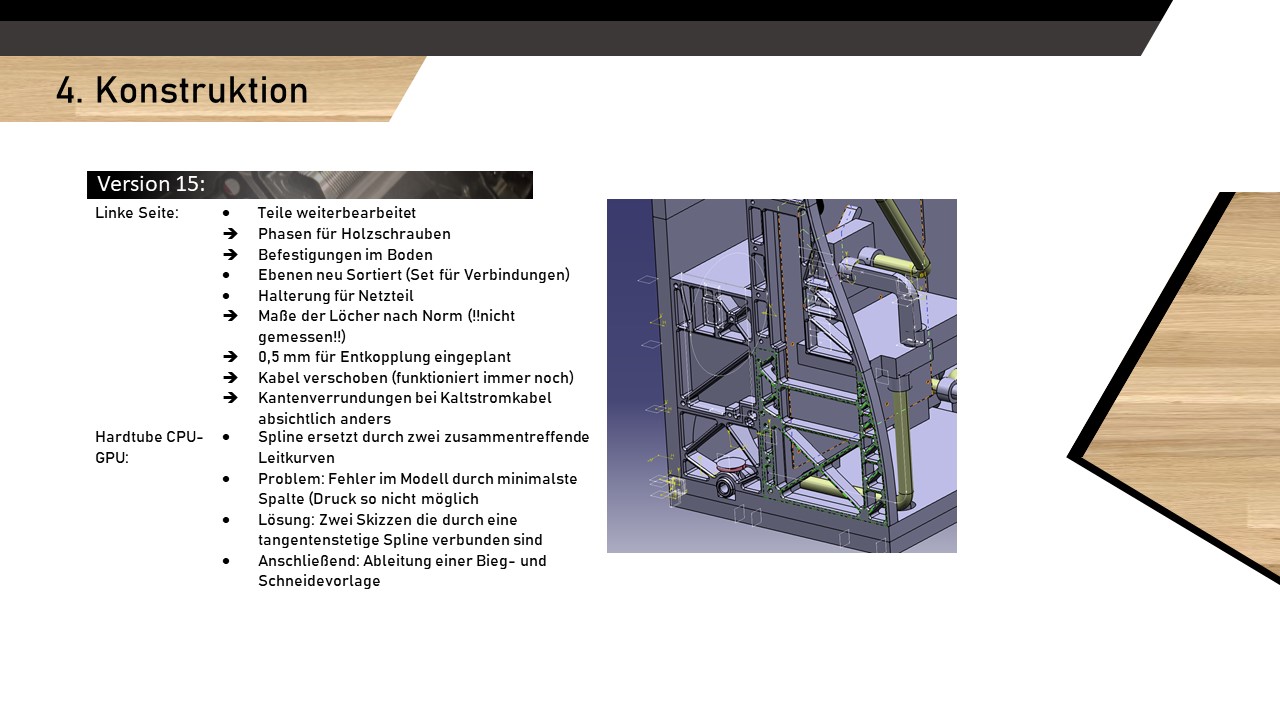

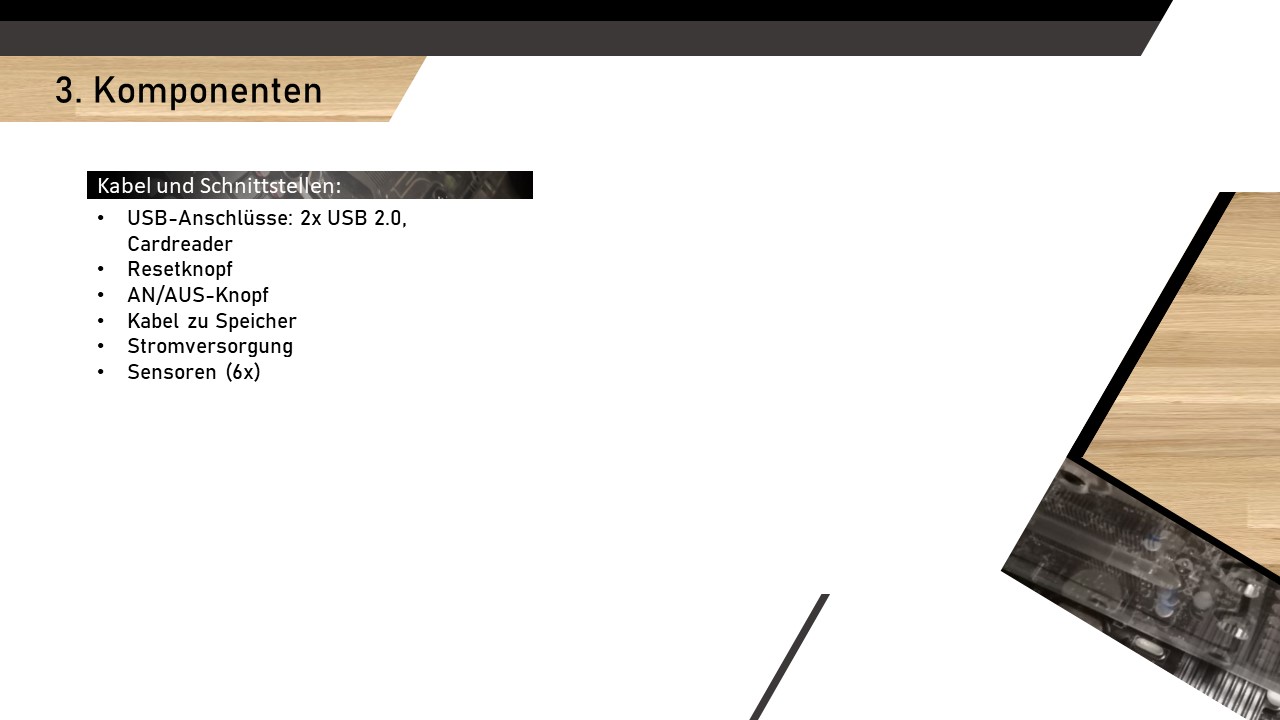

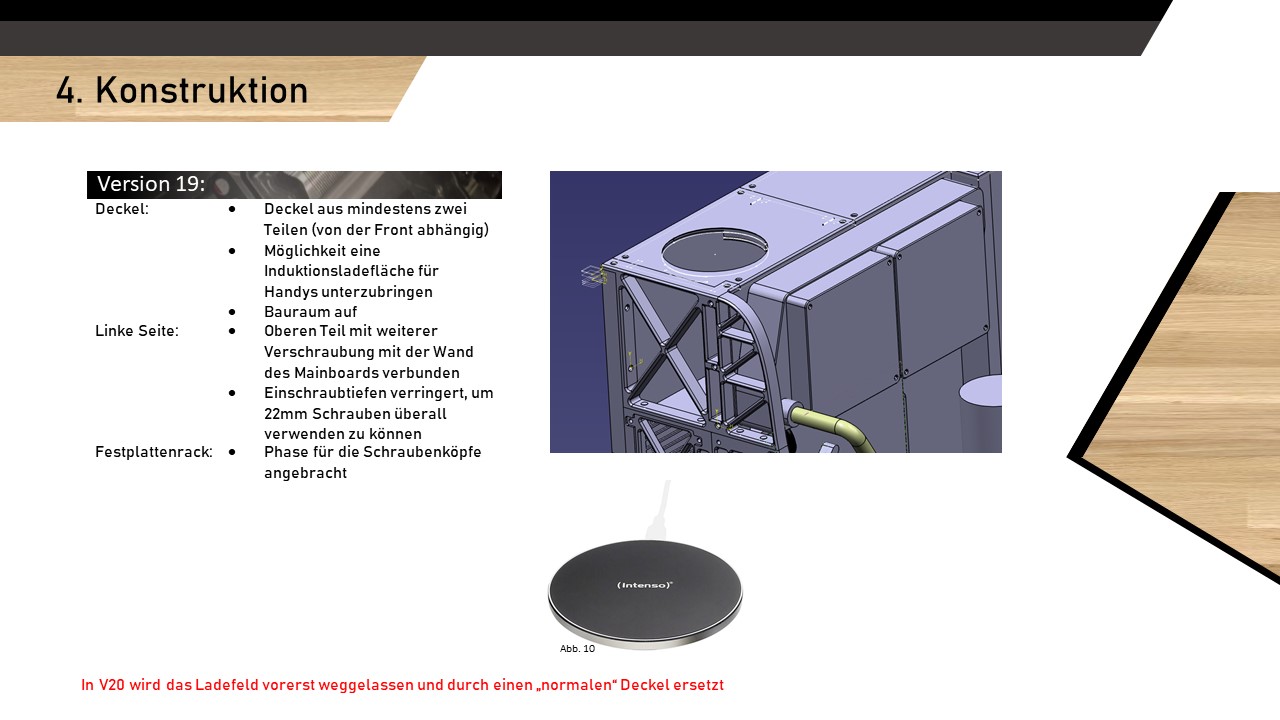

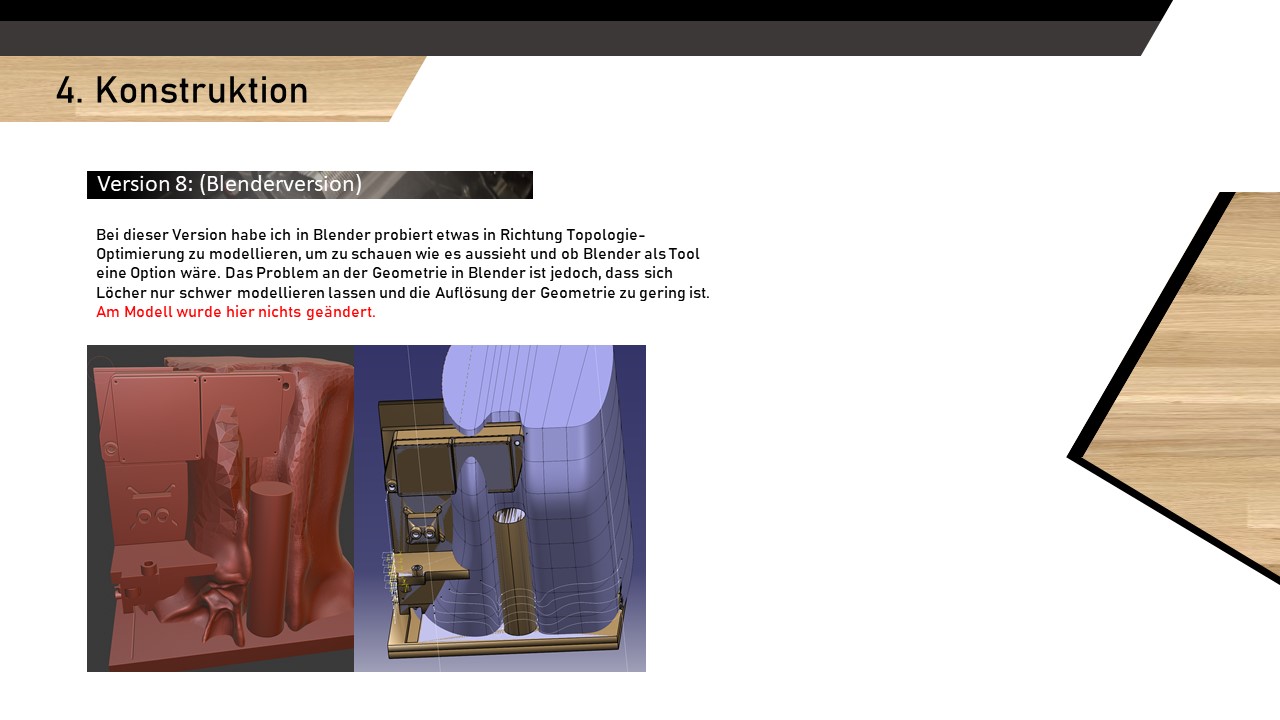

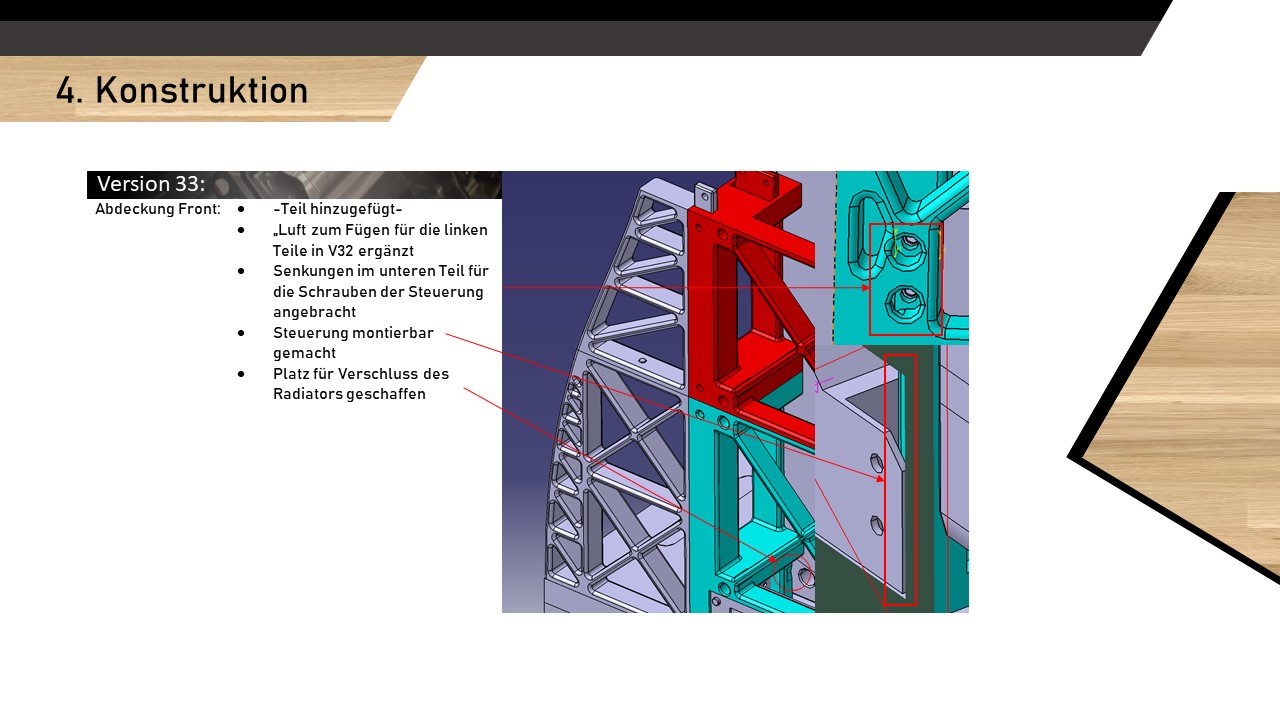

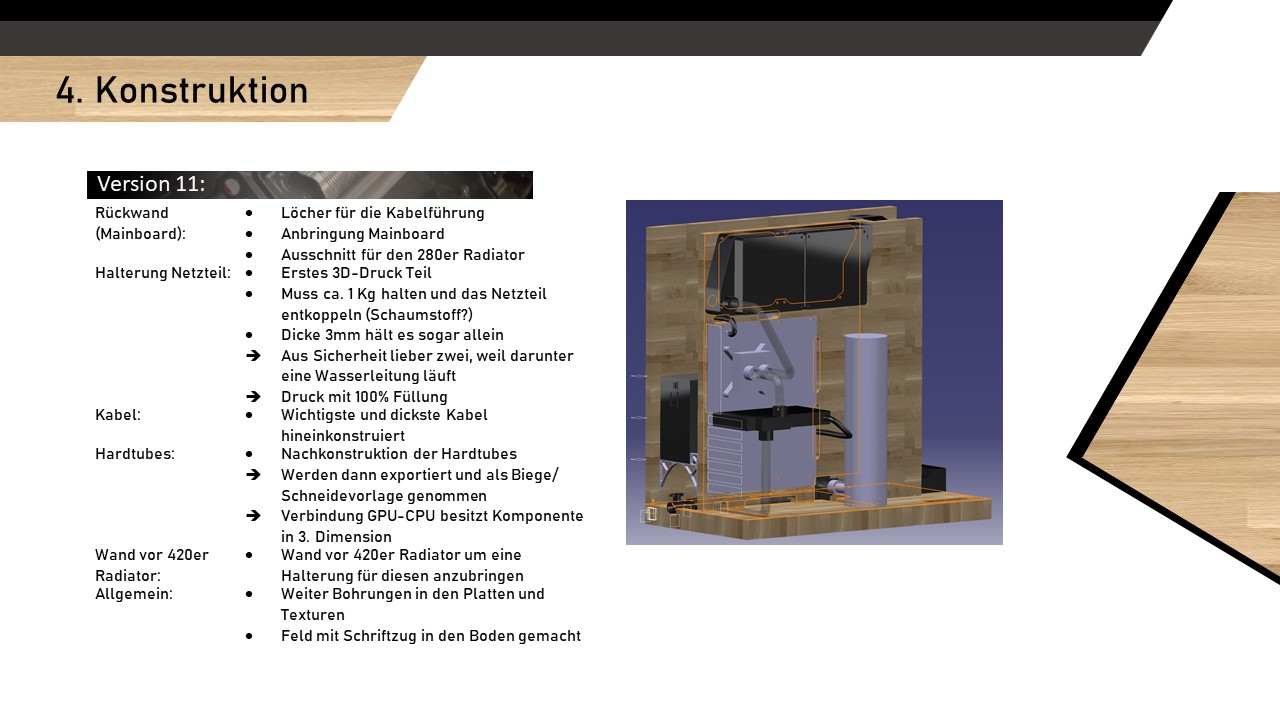

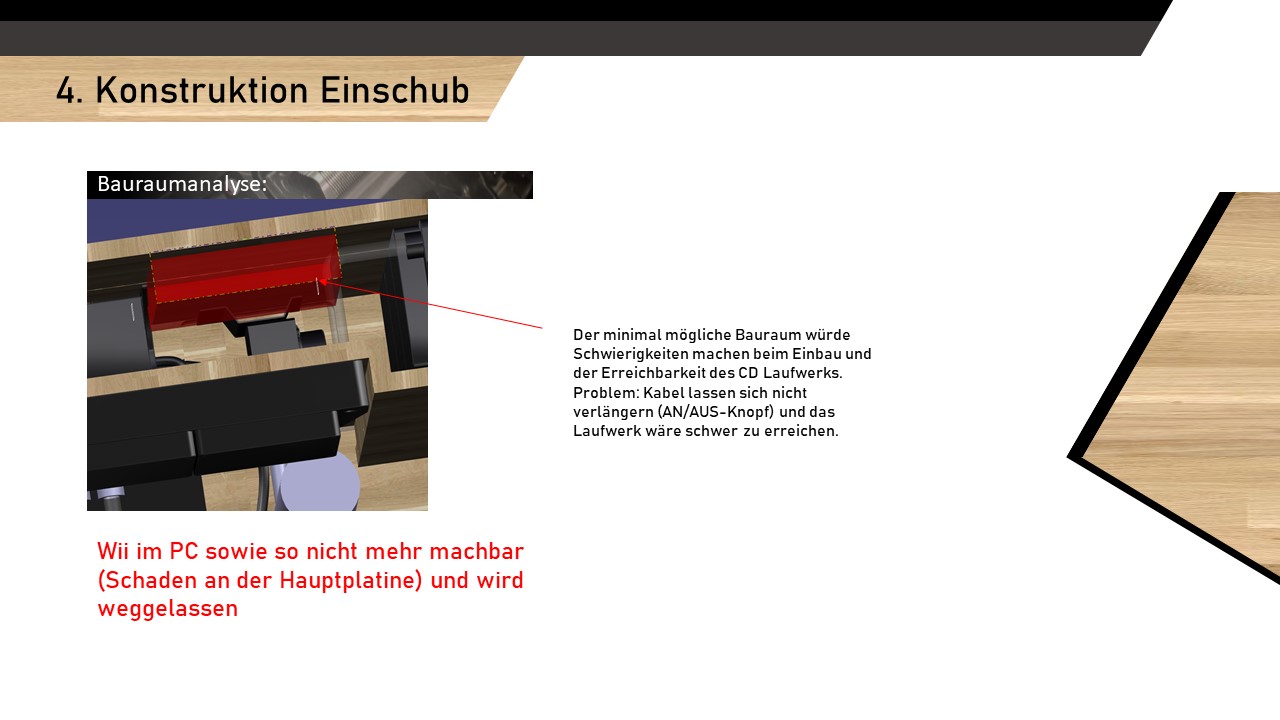

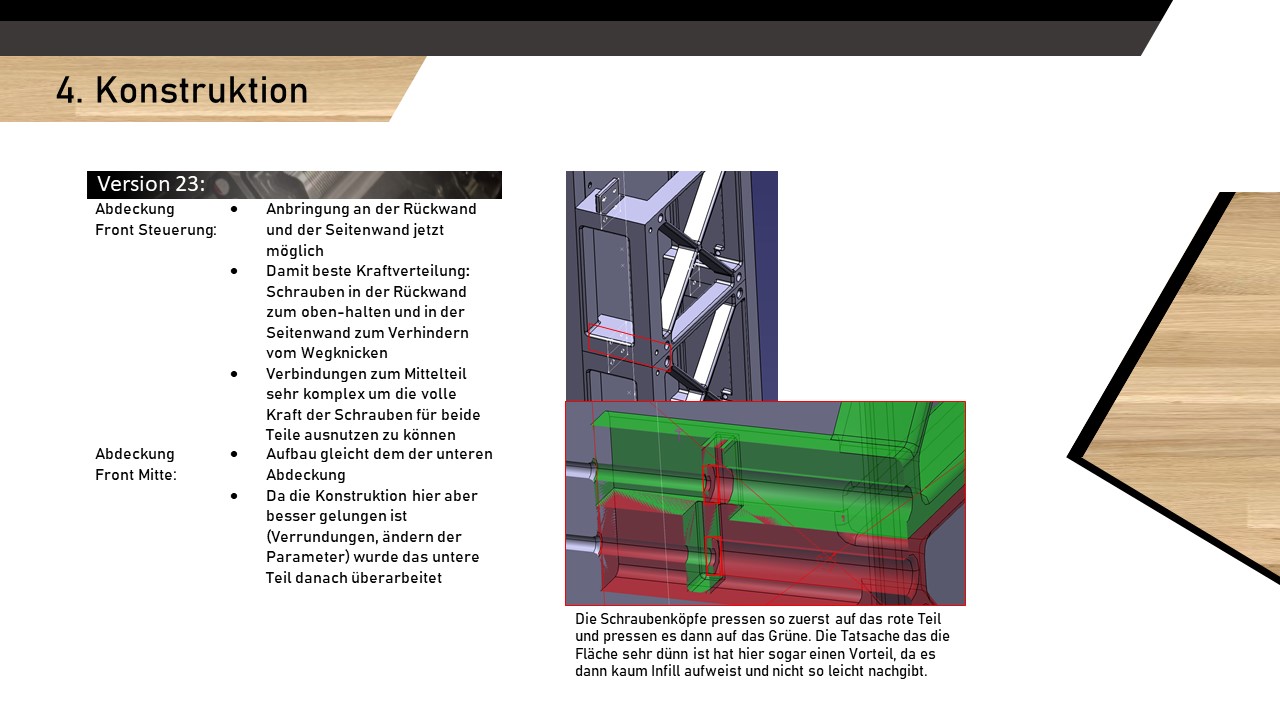

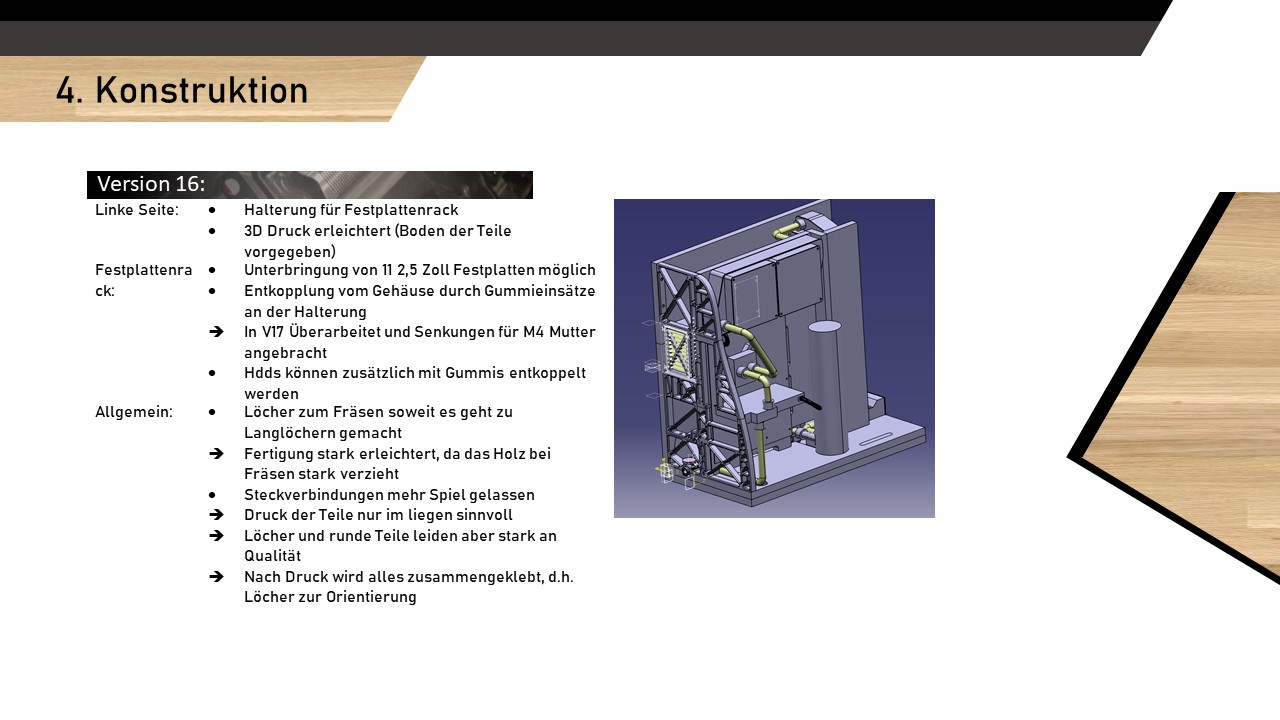

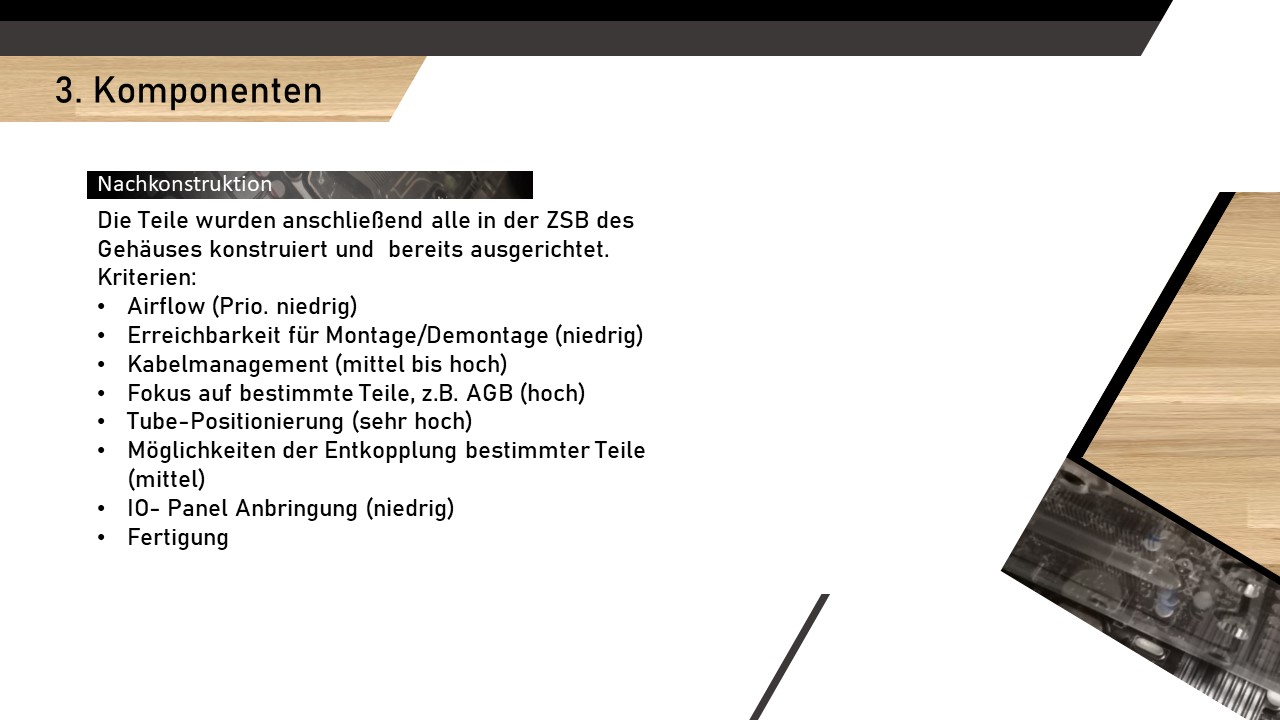

Unsere Aufgabe war es ein Gehäuse für einen beliebigen Gegenstand (Richtung Haushaltsgeräte) zu bauen. Ich hatte zu der Zeit vor mir einen Wassergekühlten PC zusammenzubauen und habe meinem Professor gefragt ob ich mir auch ein PC-Gehäuse zusammenbauen darf.
Heraus gekommen ist (noch nicht ganz fertig) ein PC aus Holz und 3D-gedruckten Teilen (ja ich weiß Holz arbeitet). Seit heute ist er auch in Betrieb.
Die Dokumentation ist dabei in Powerpoint gehalten und ich würde sie einfach mal so hier reinstellen.
Es handelt sich hierbei um nichts ausgereiftes und das Ganze hat bestimmt viele Schwächen, genauso wie die Präsentation nicht jedemanns Sache sein mag.
Deshalb möchte ich dazusagen ich freue mich über jedes Feedback und bin offen für Kritik sie sollte jedoch auch konstruktiv und überlegt geäußert werden. Schließlich habe ich manche Sachen nicht aus reinem Zufall so gemacht und auch versucht möglichst viele Schwächen zu beseitigen.

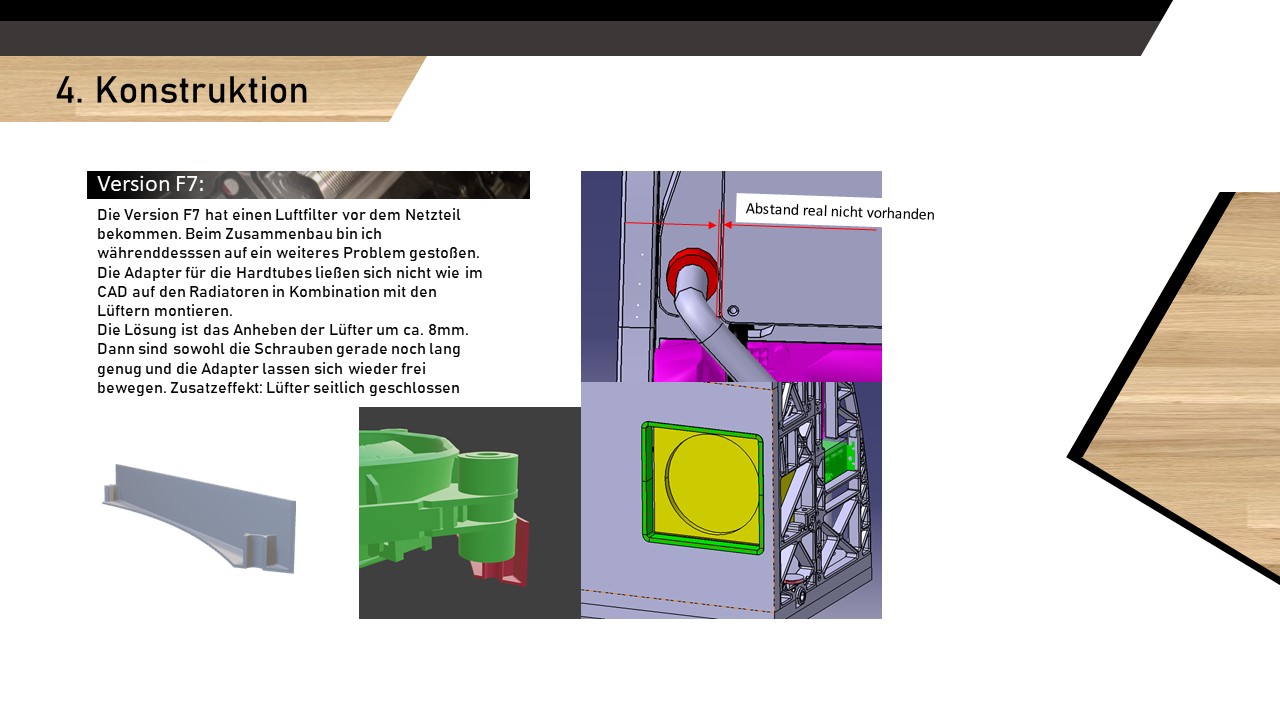

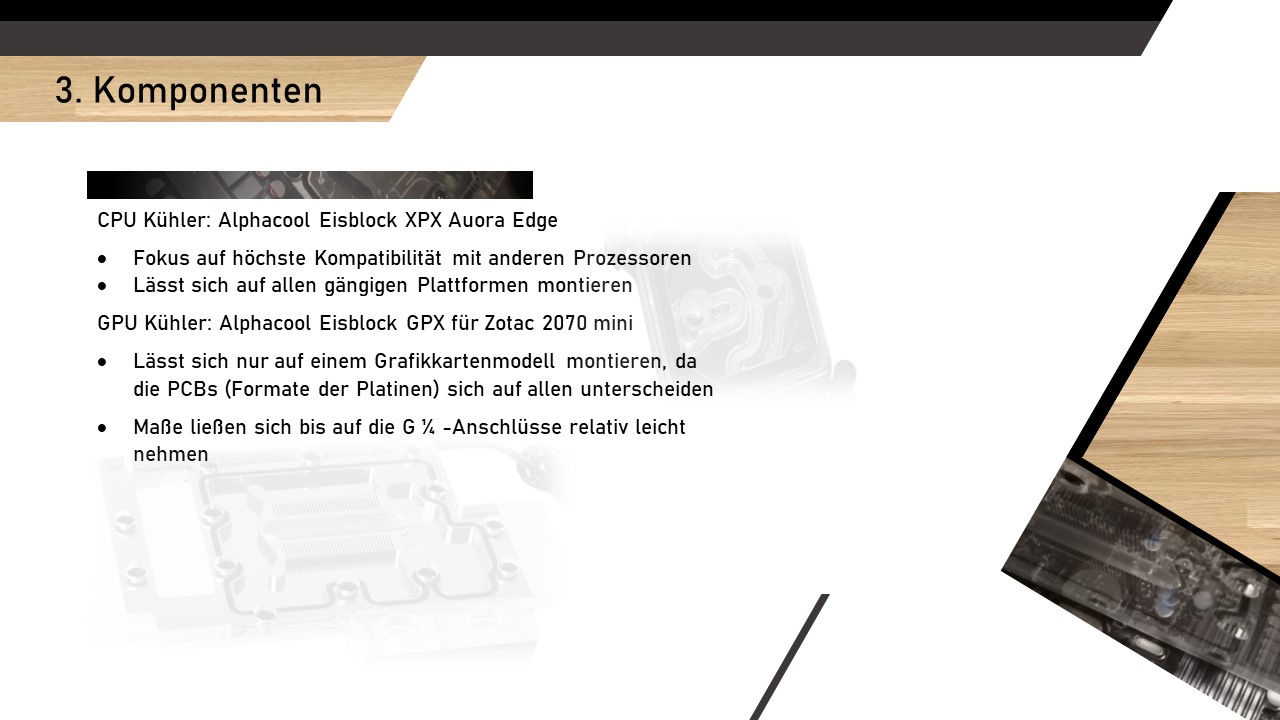

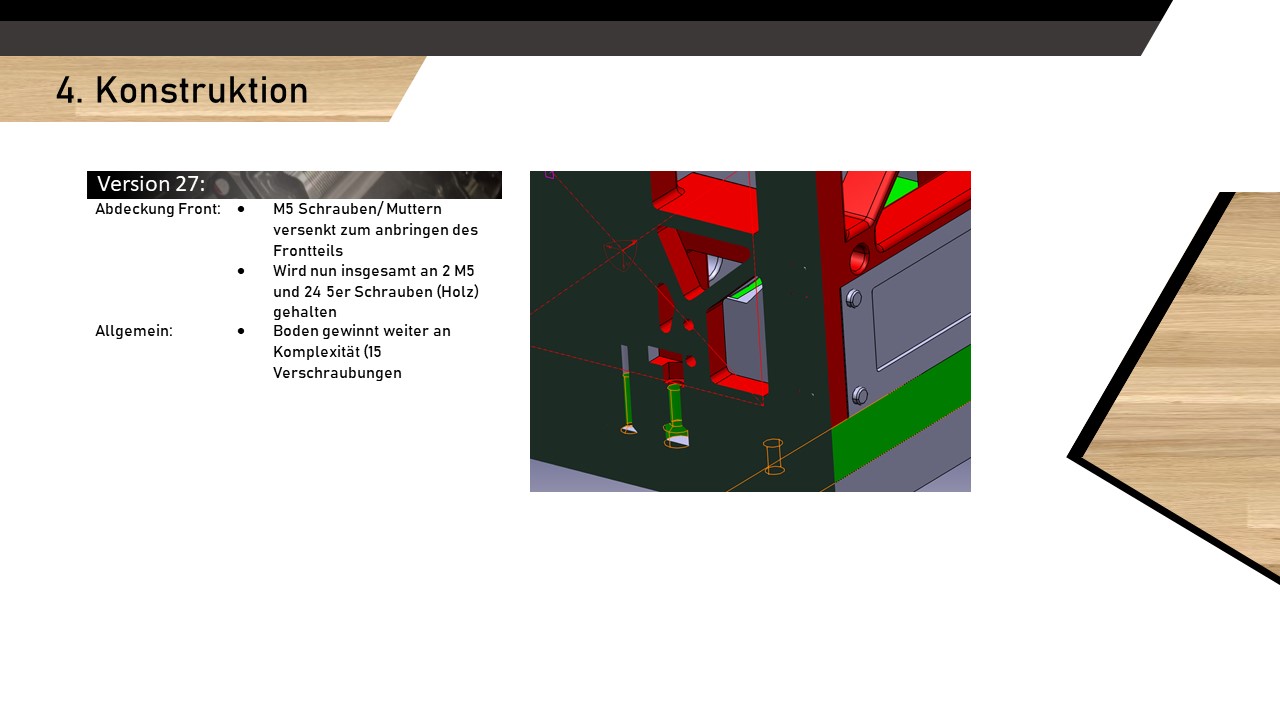

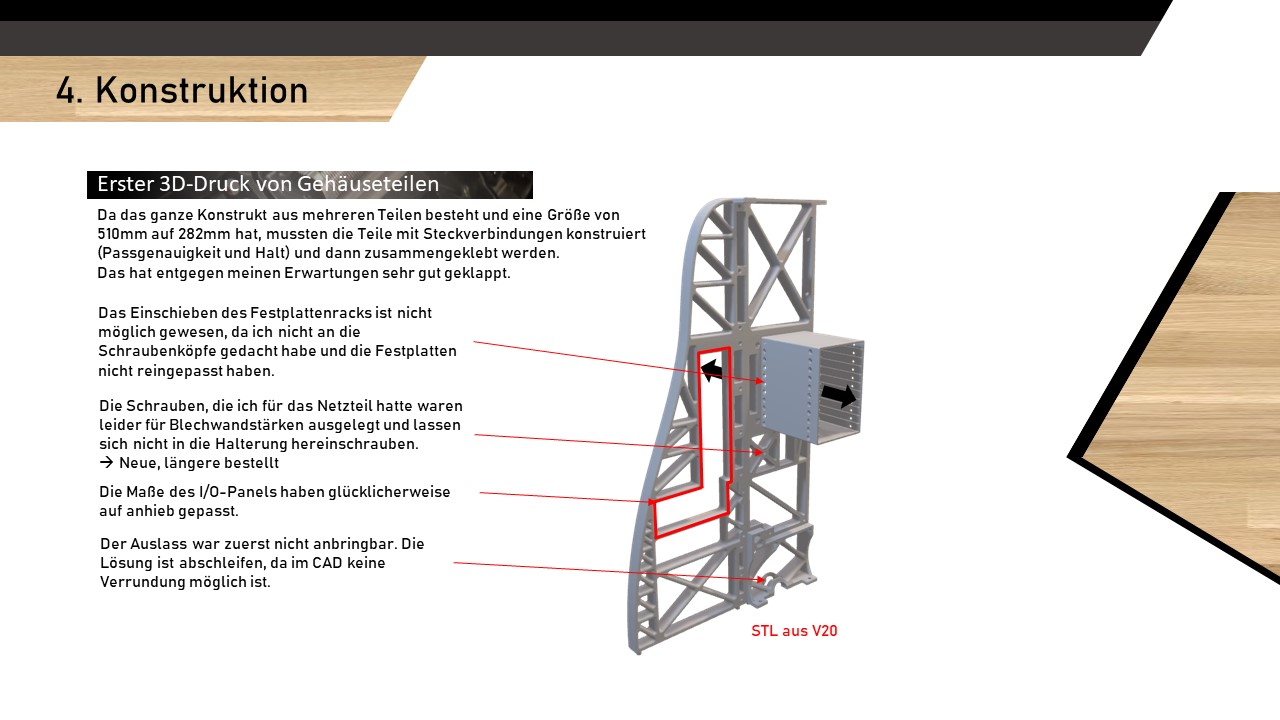

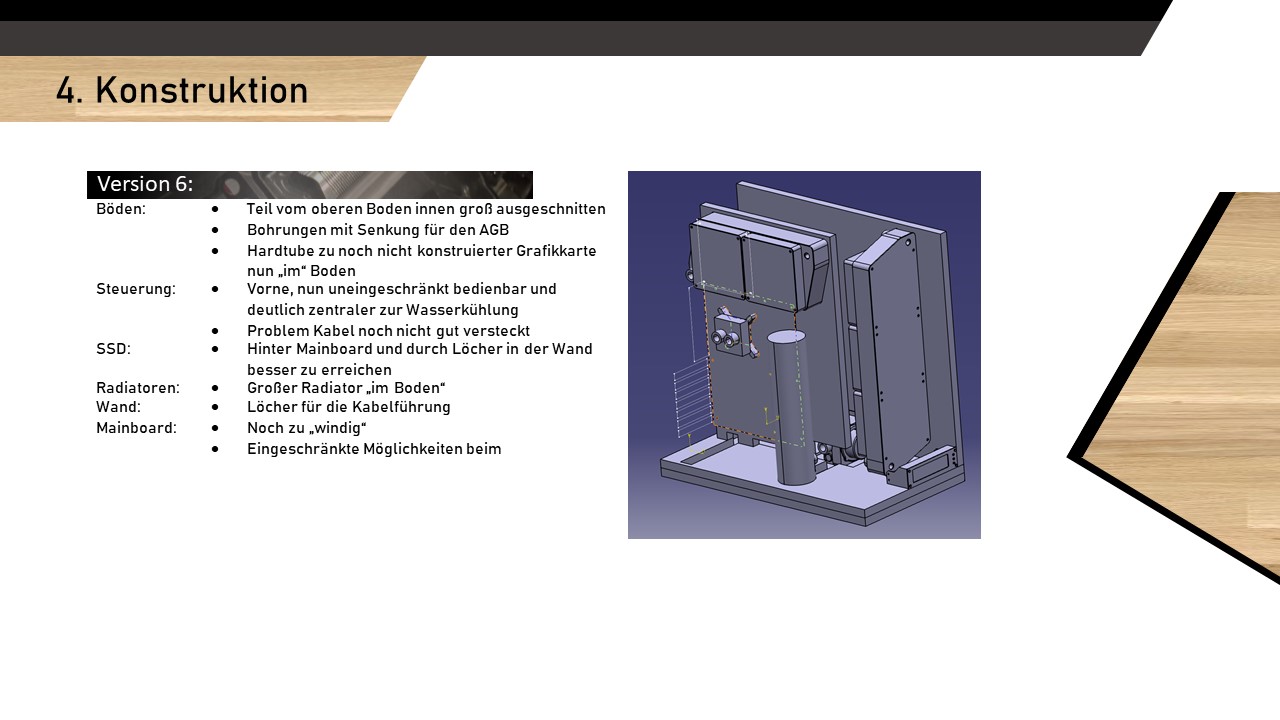

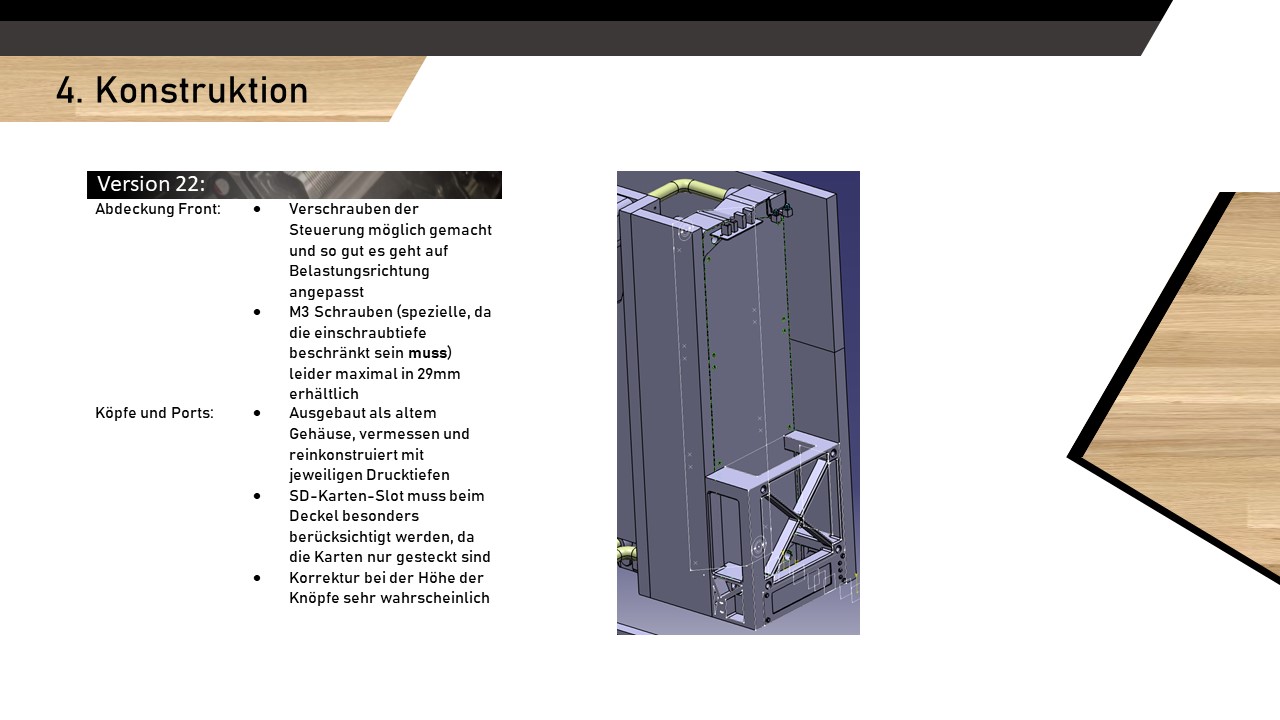

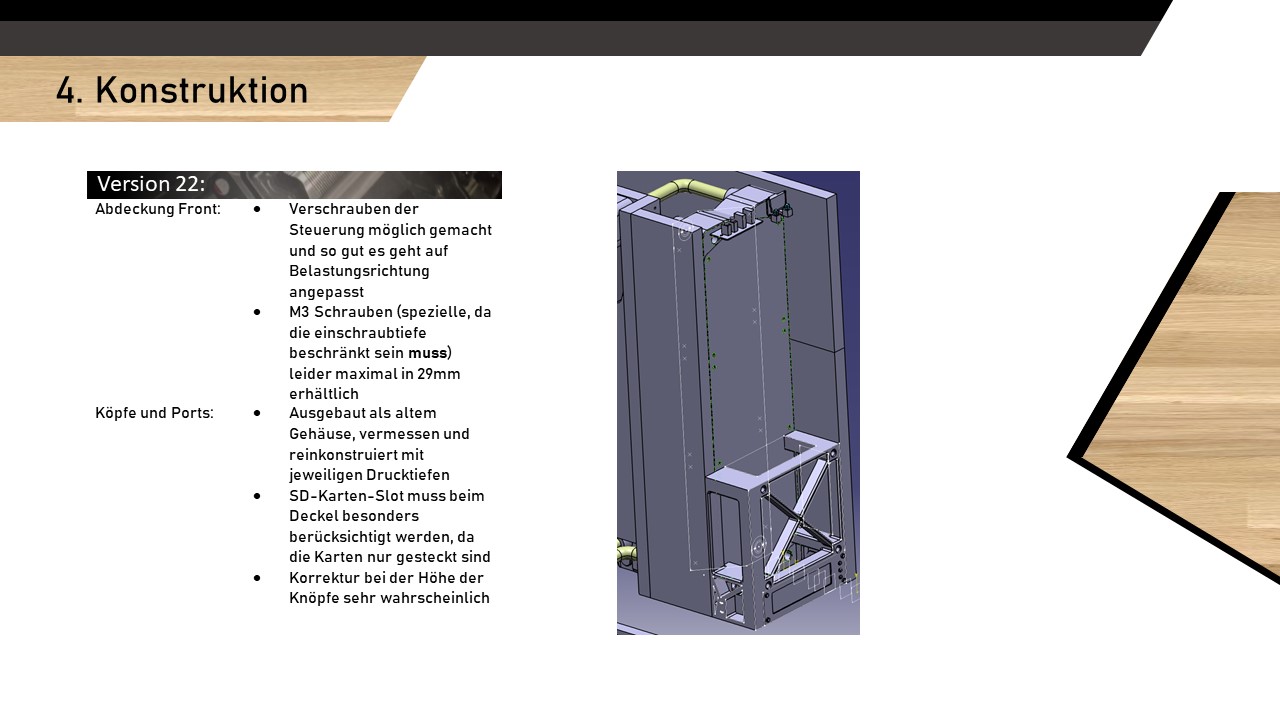

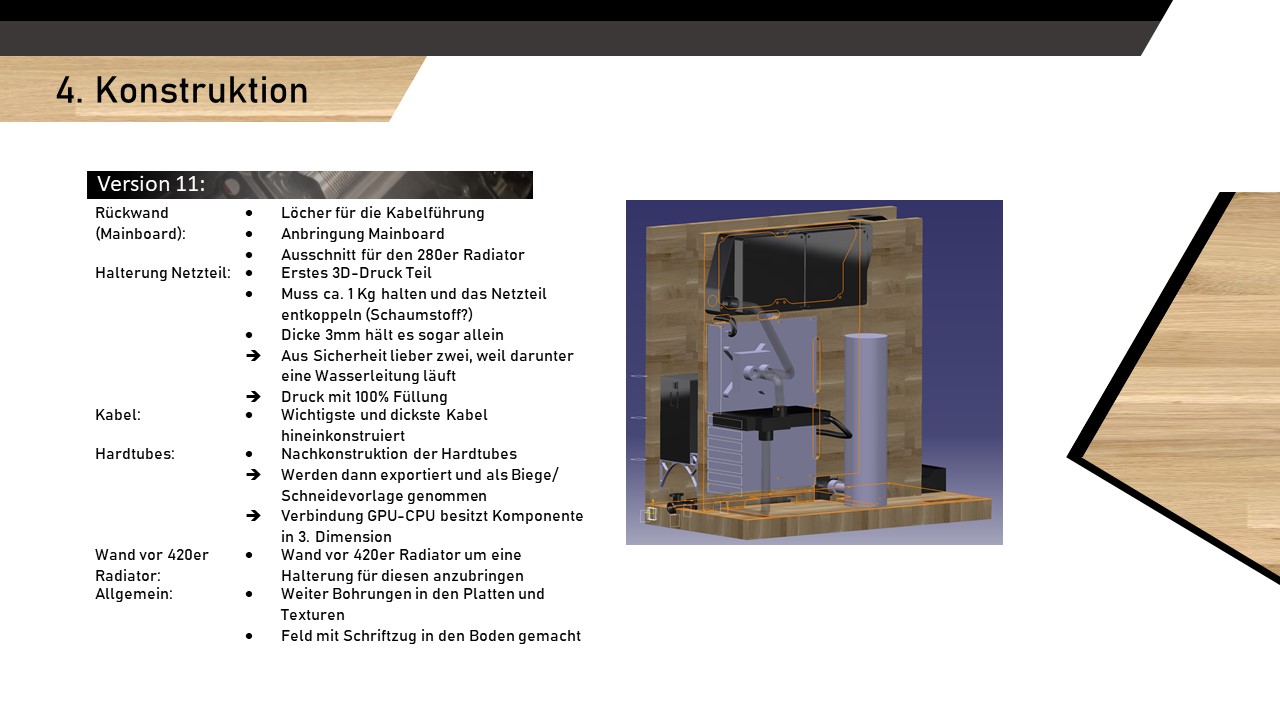

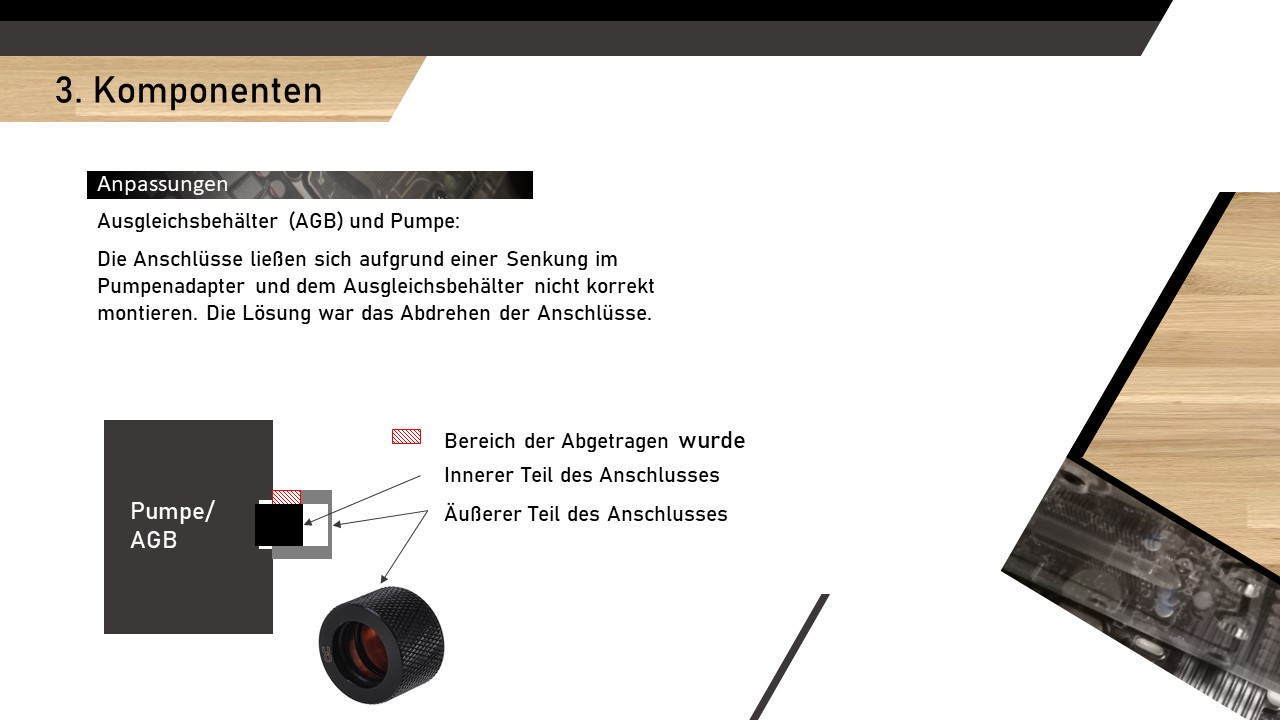

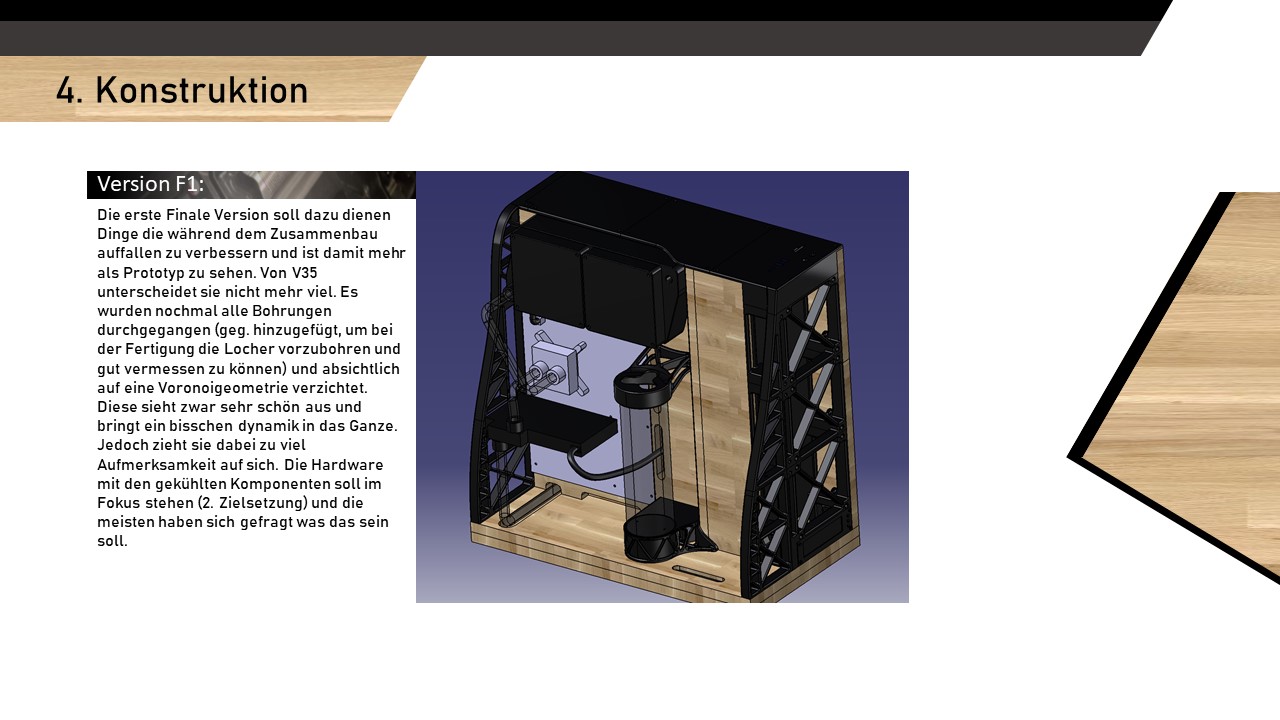

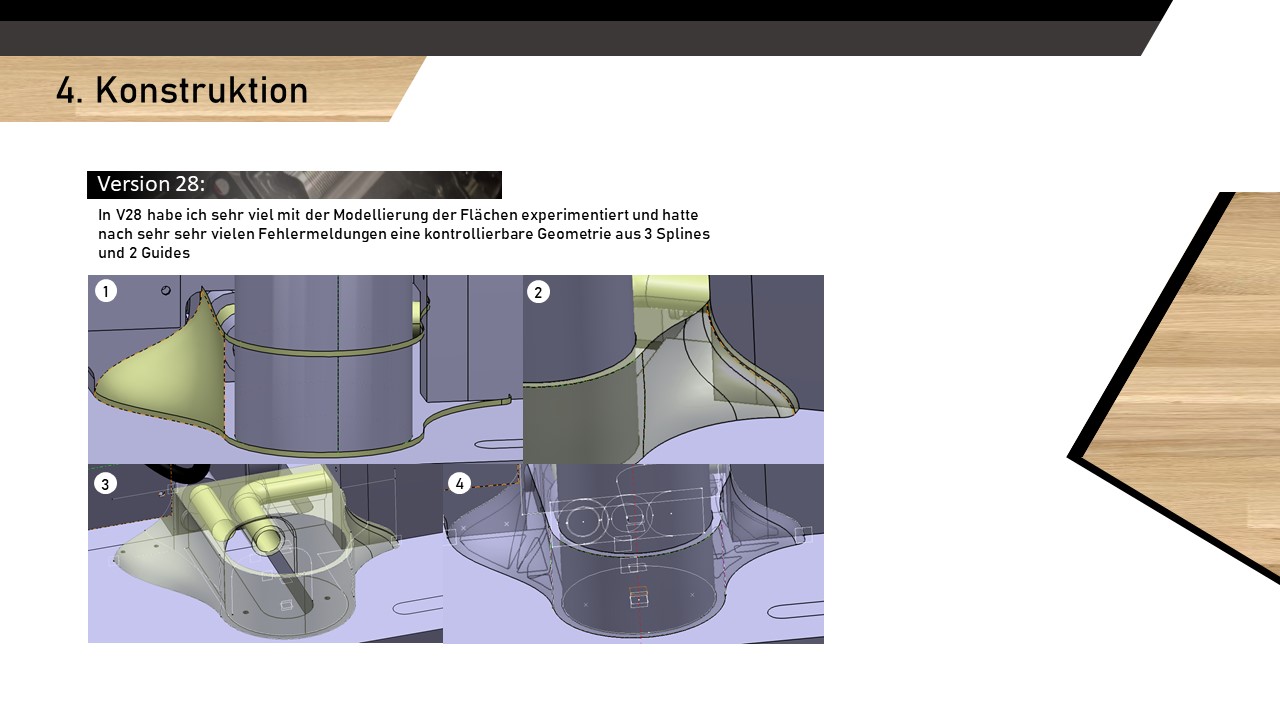

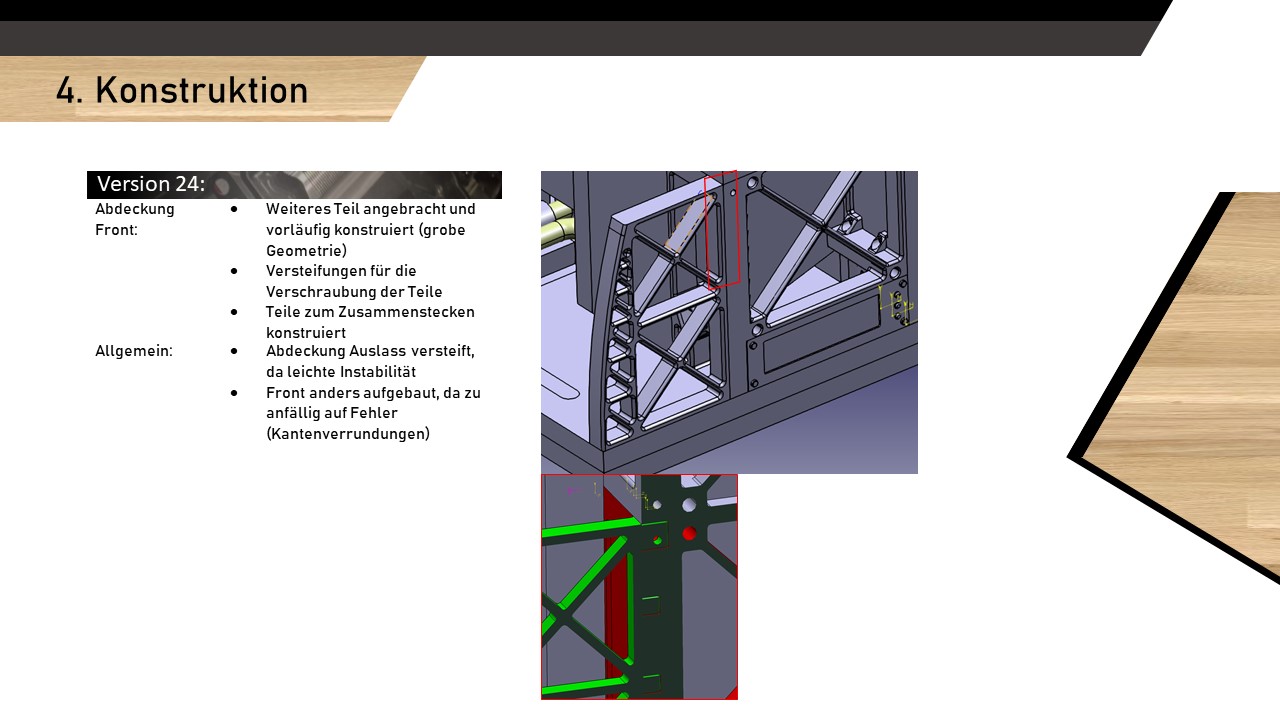

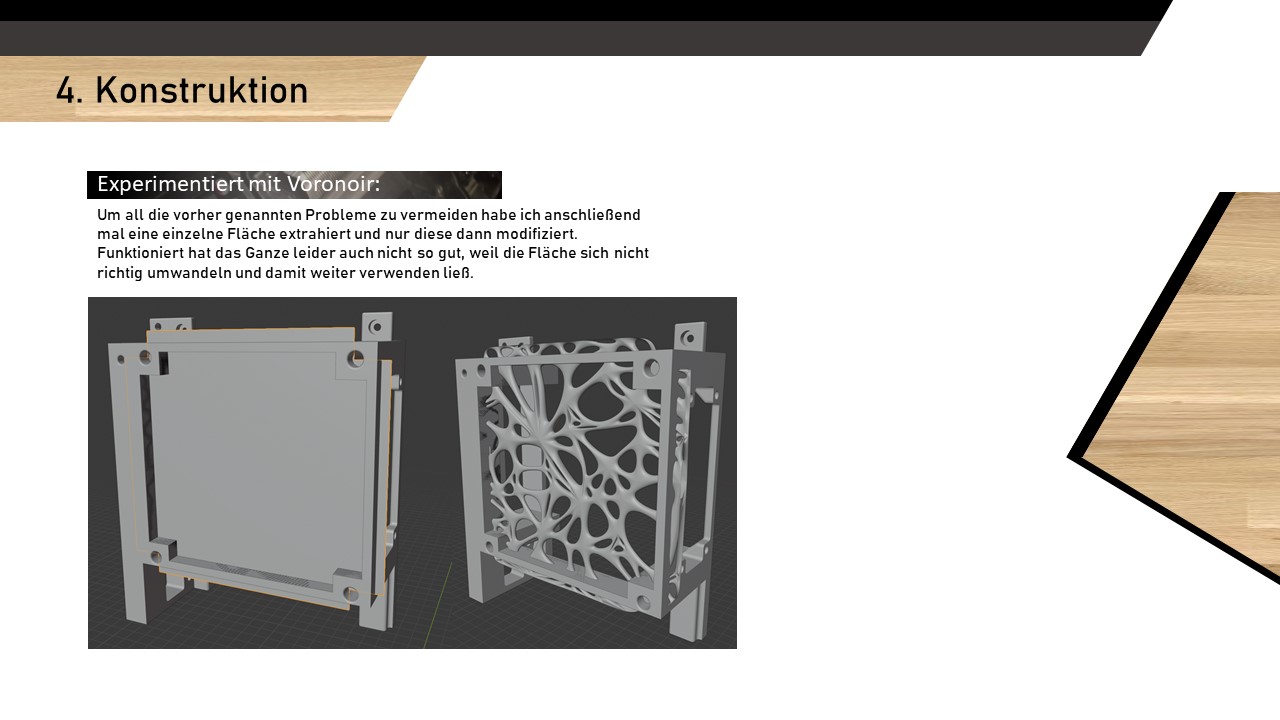

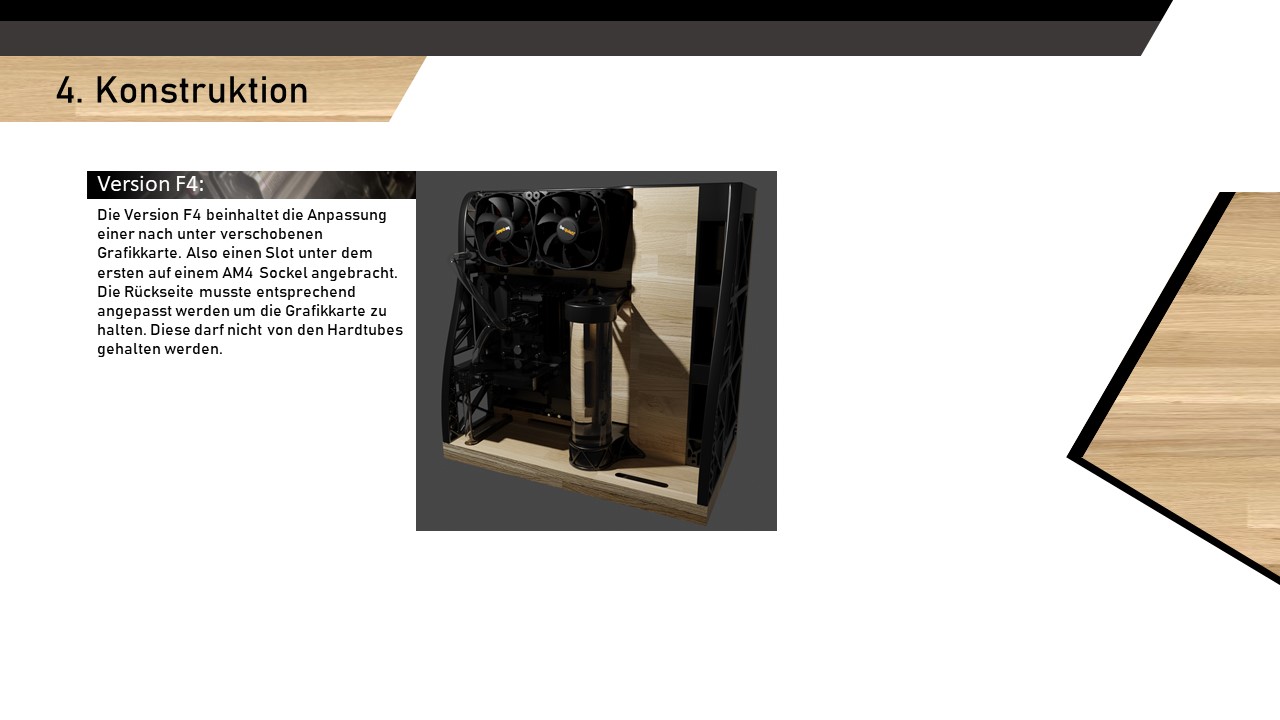

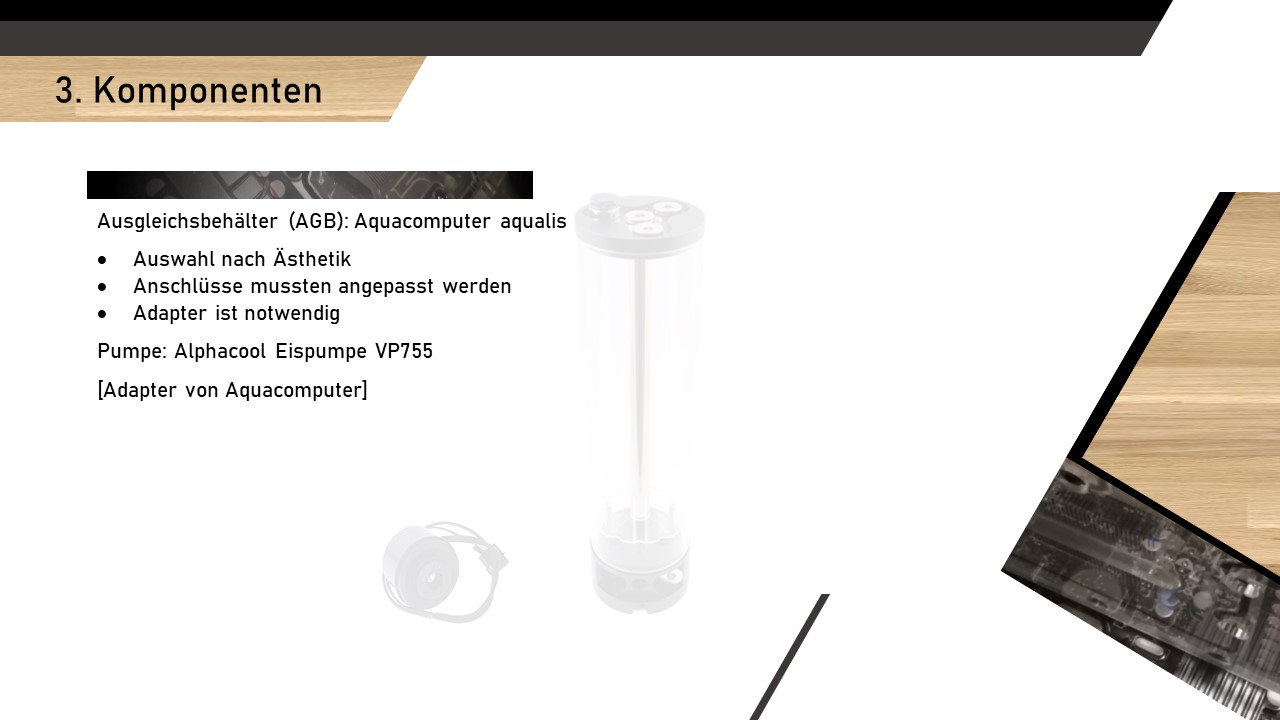

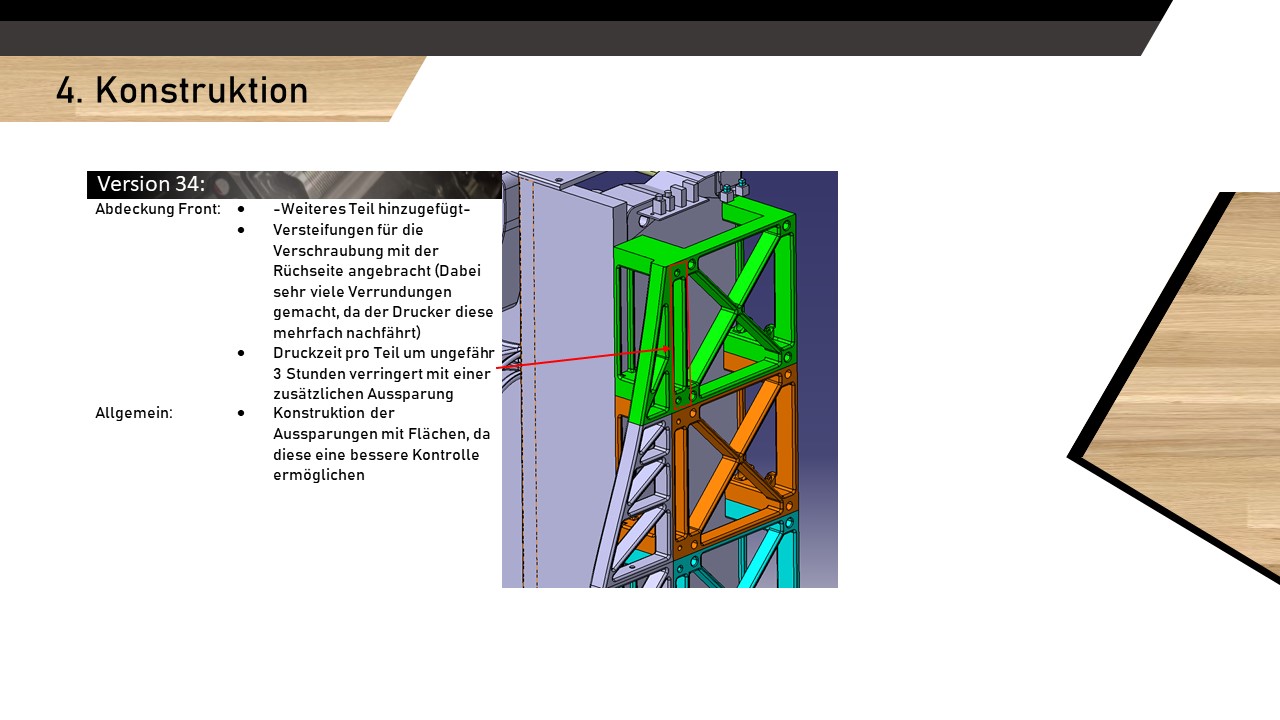

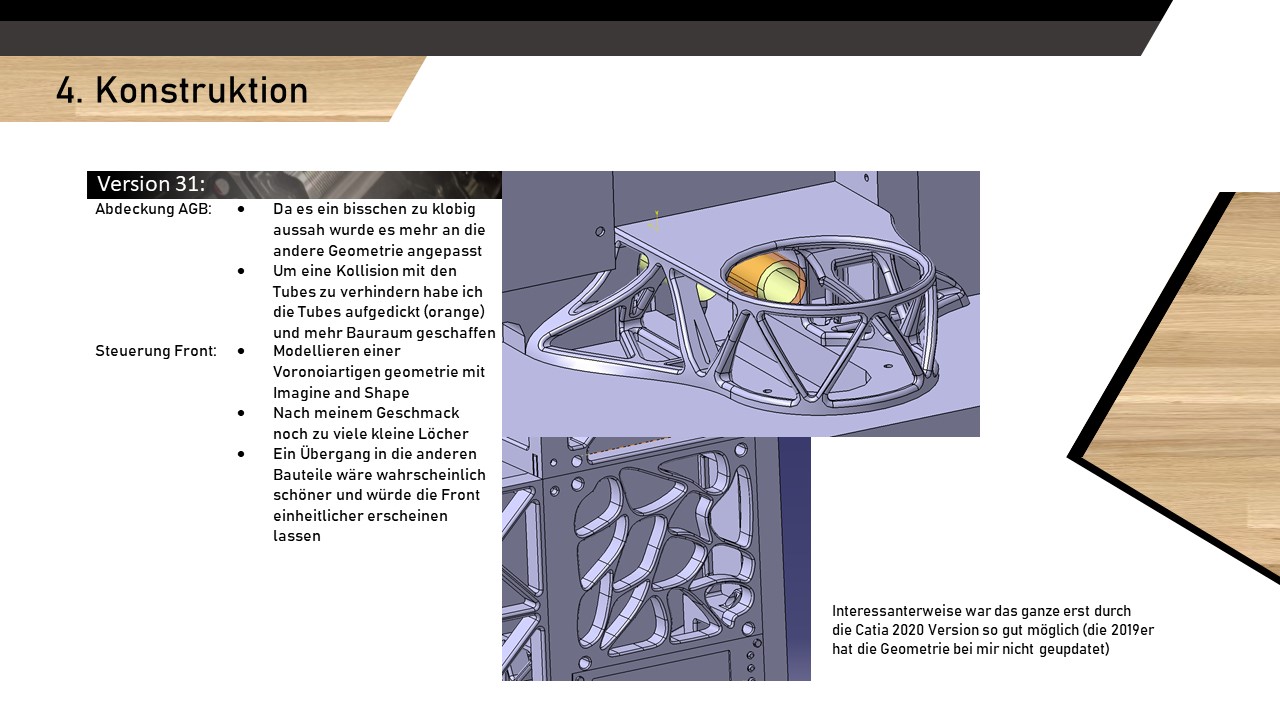

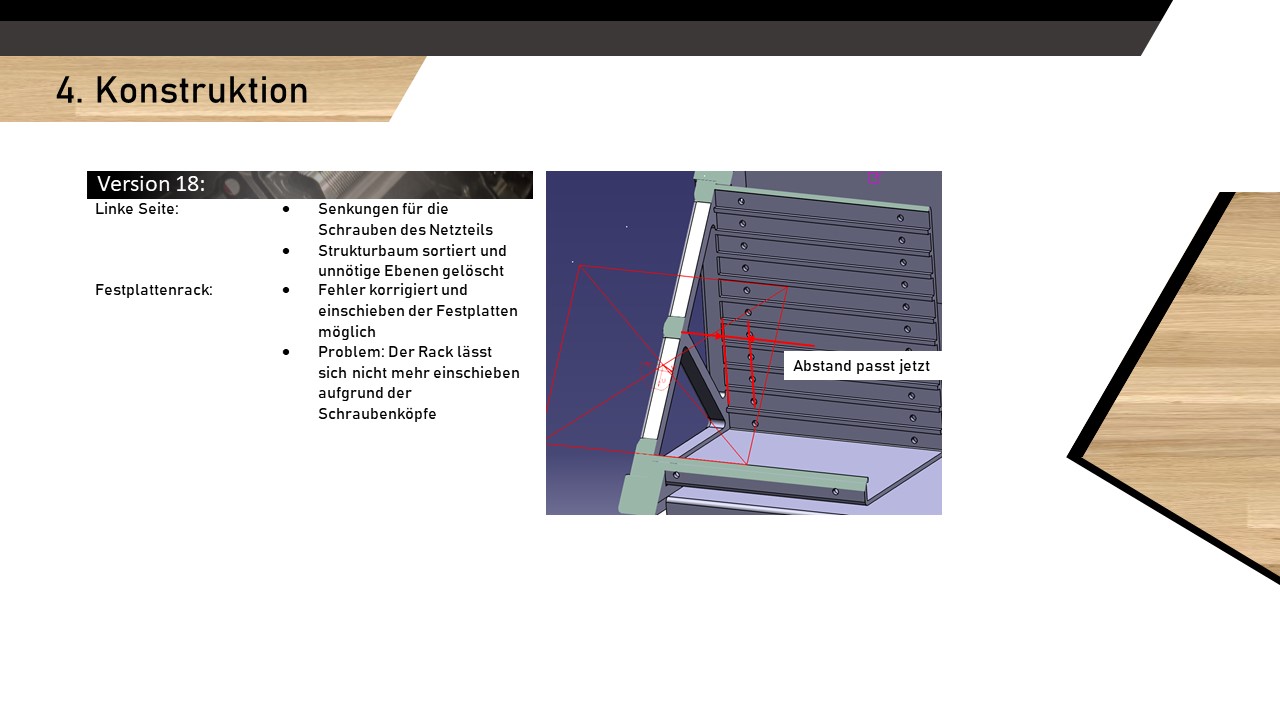

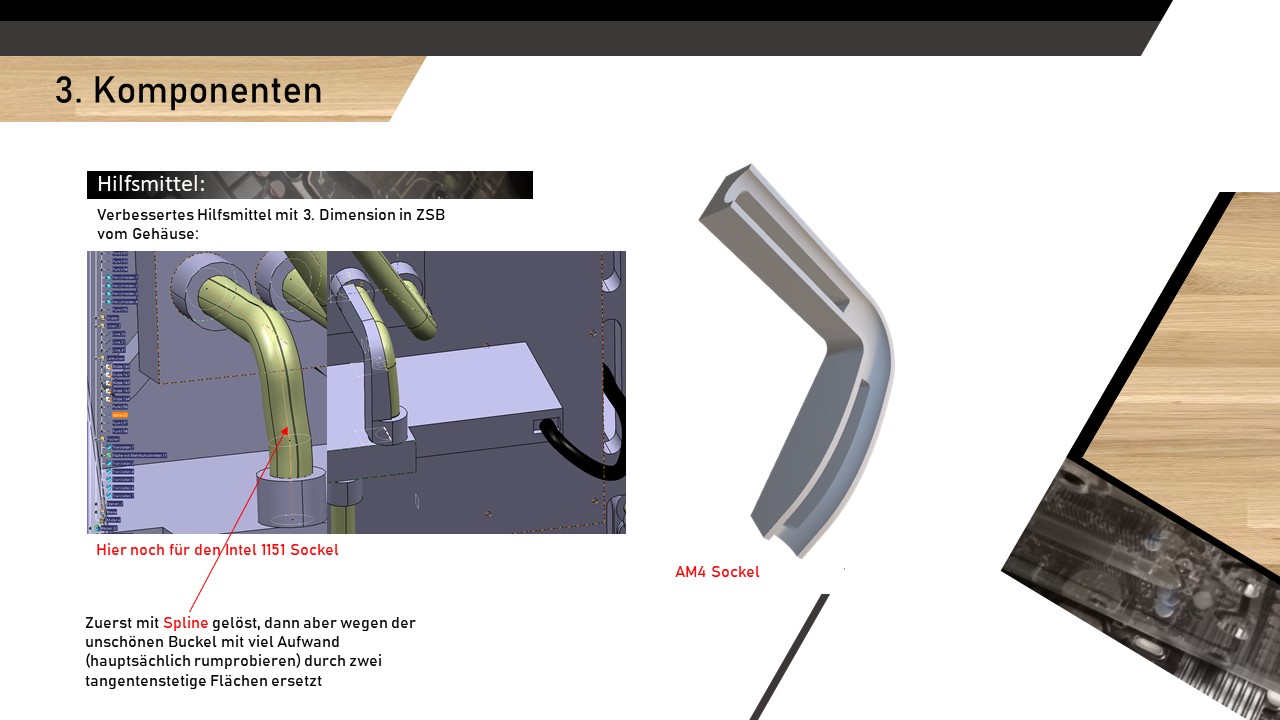

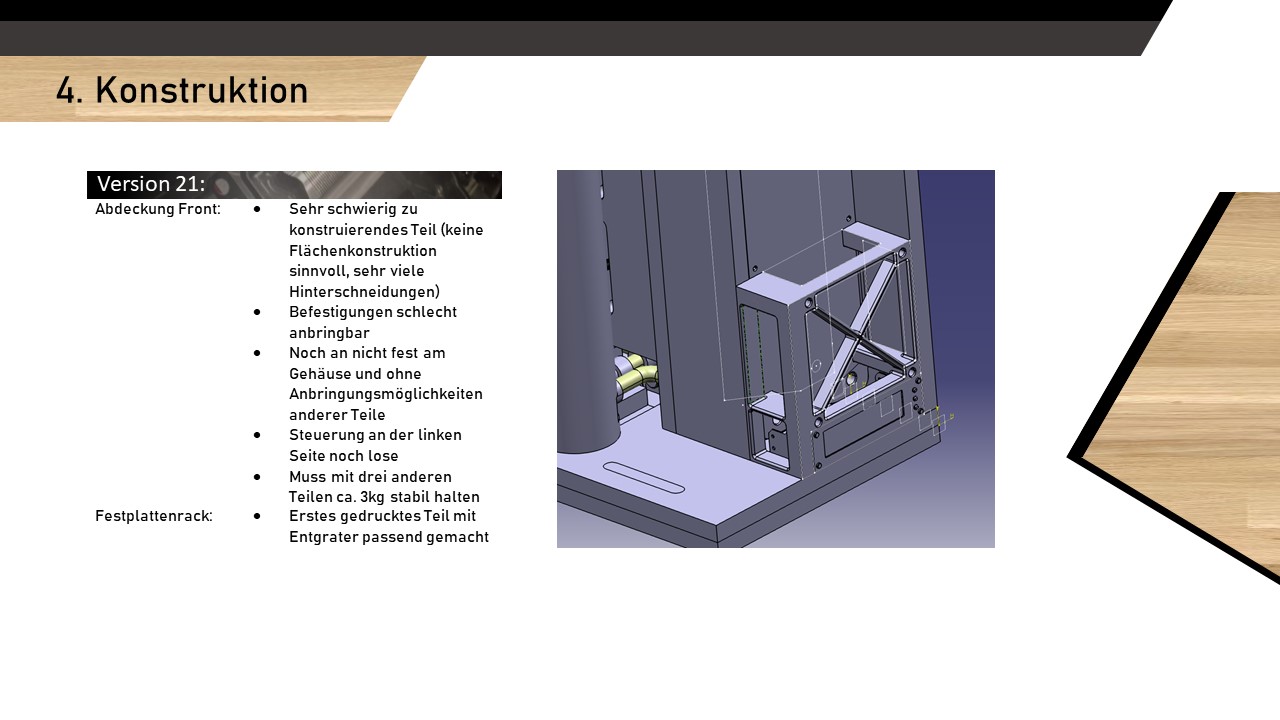

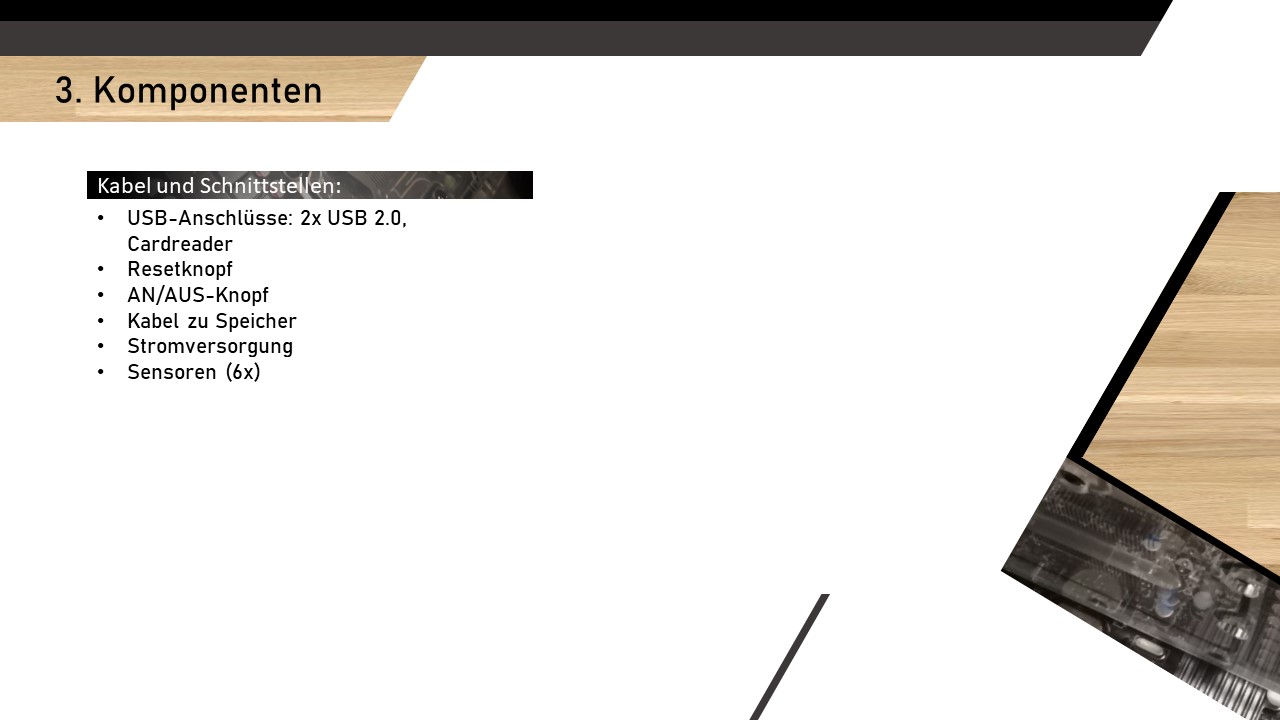

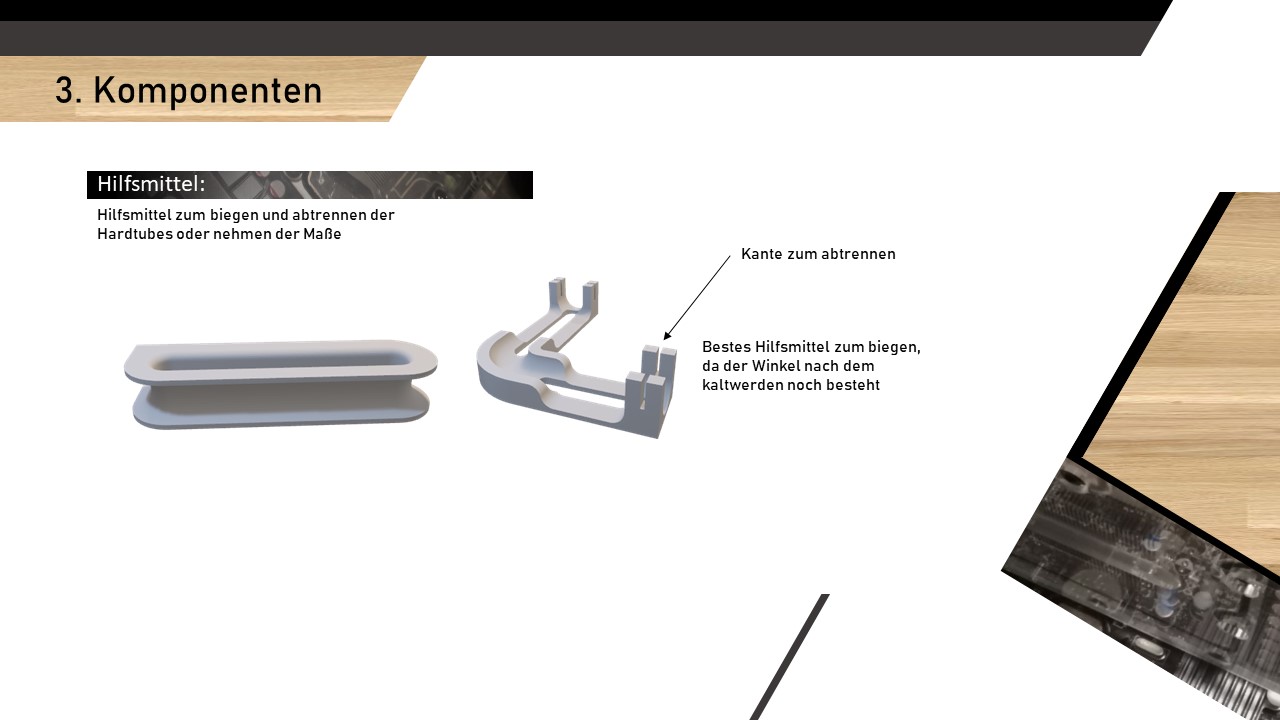

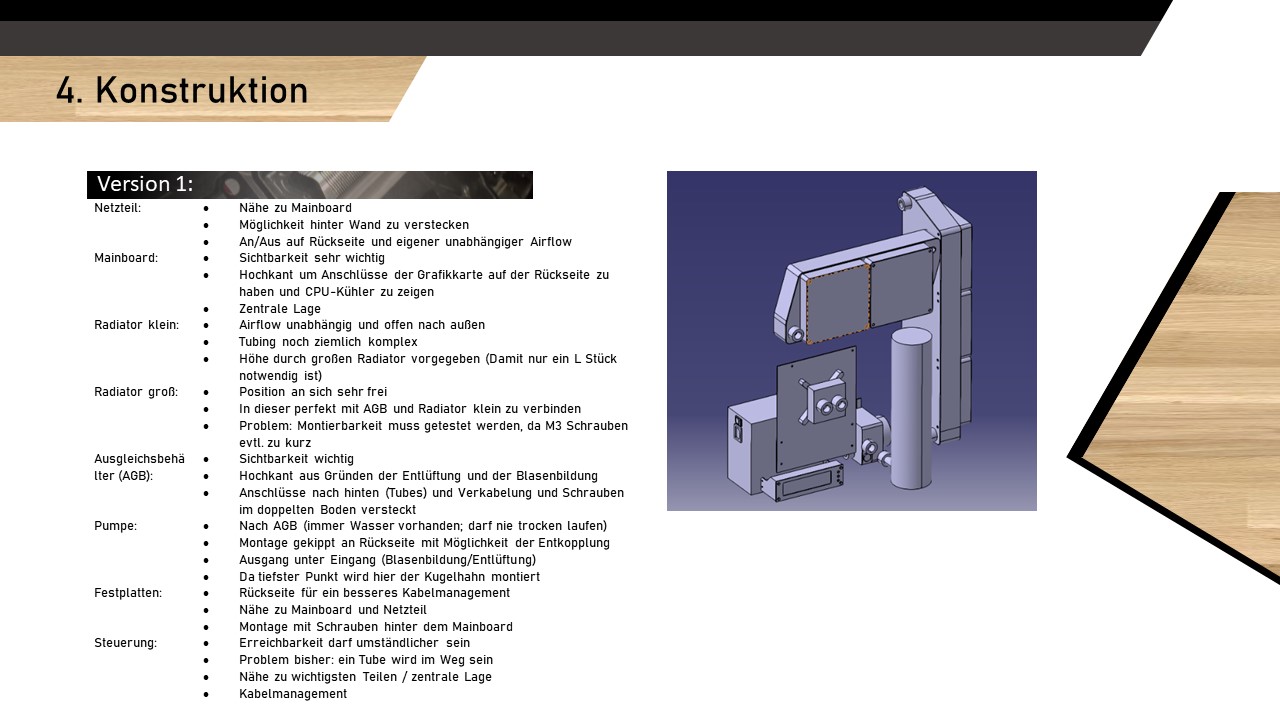

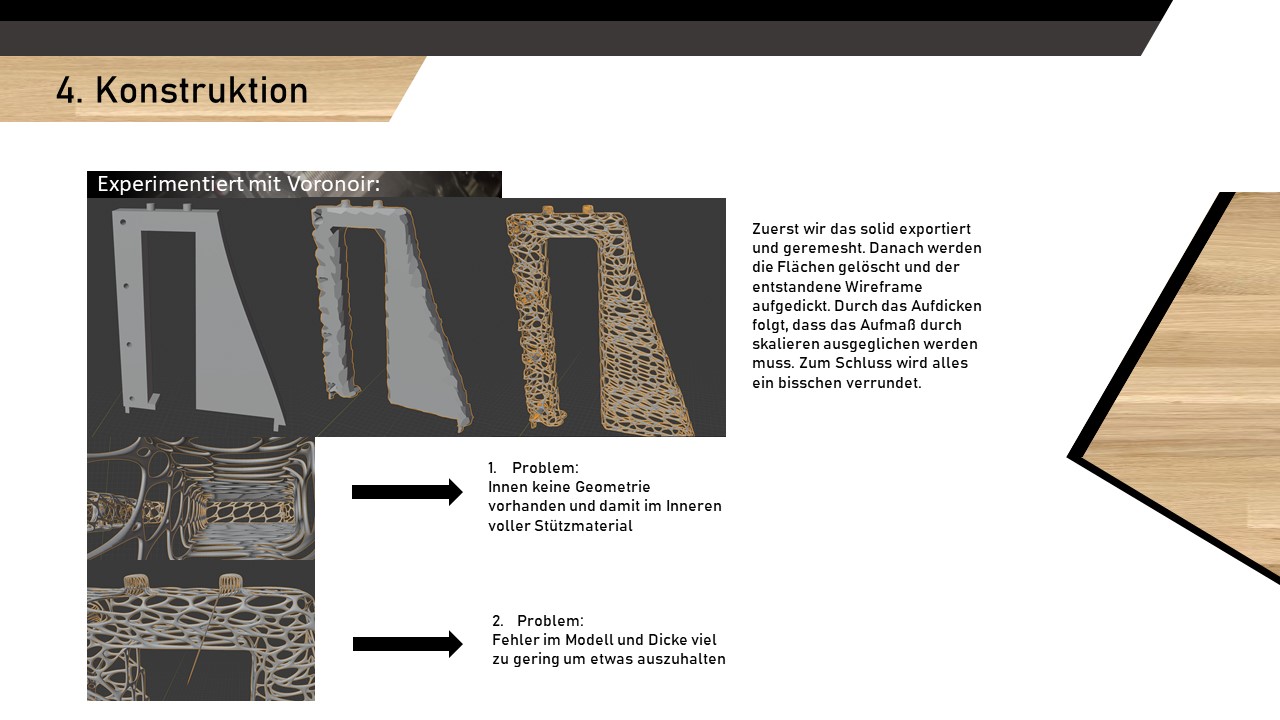

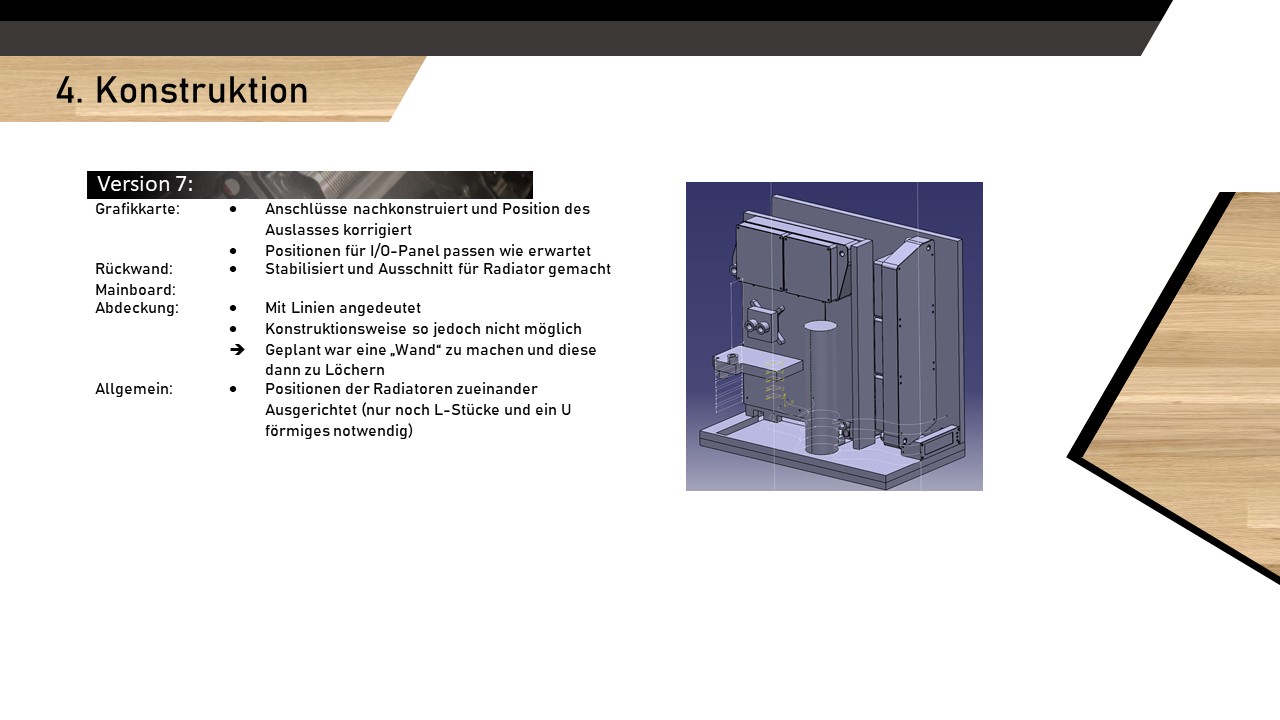

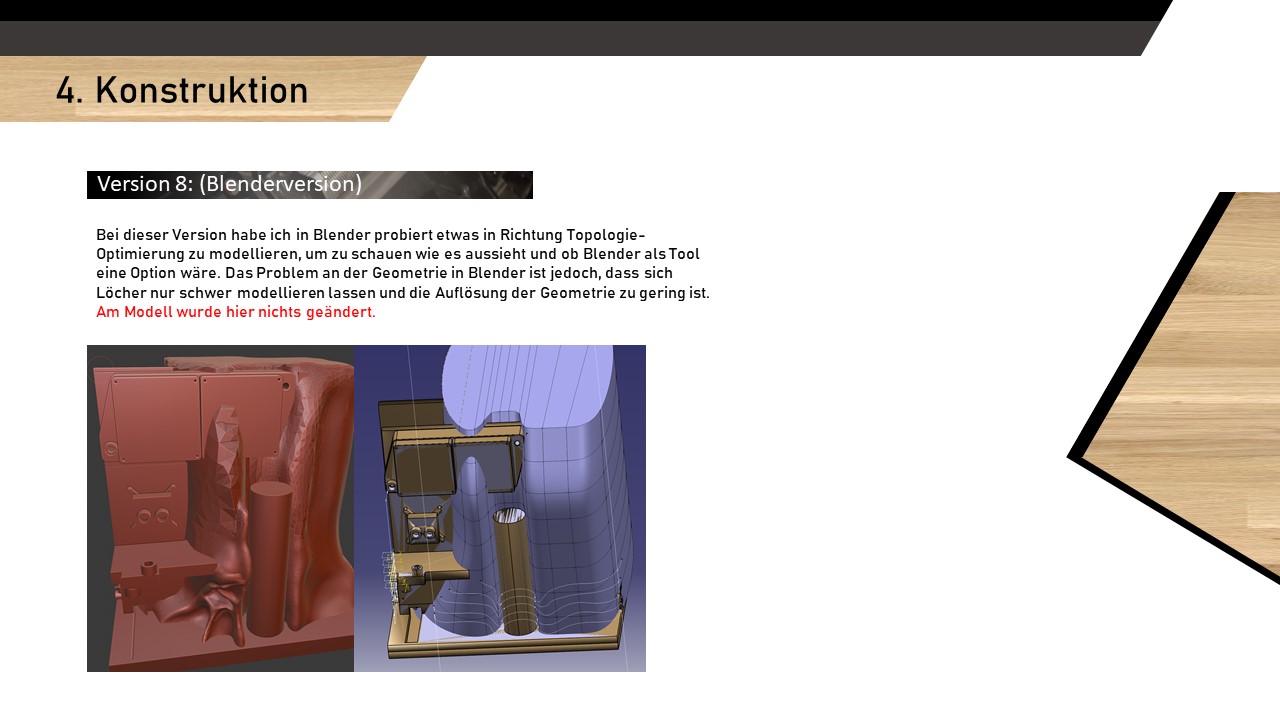

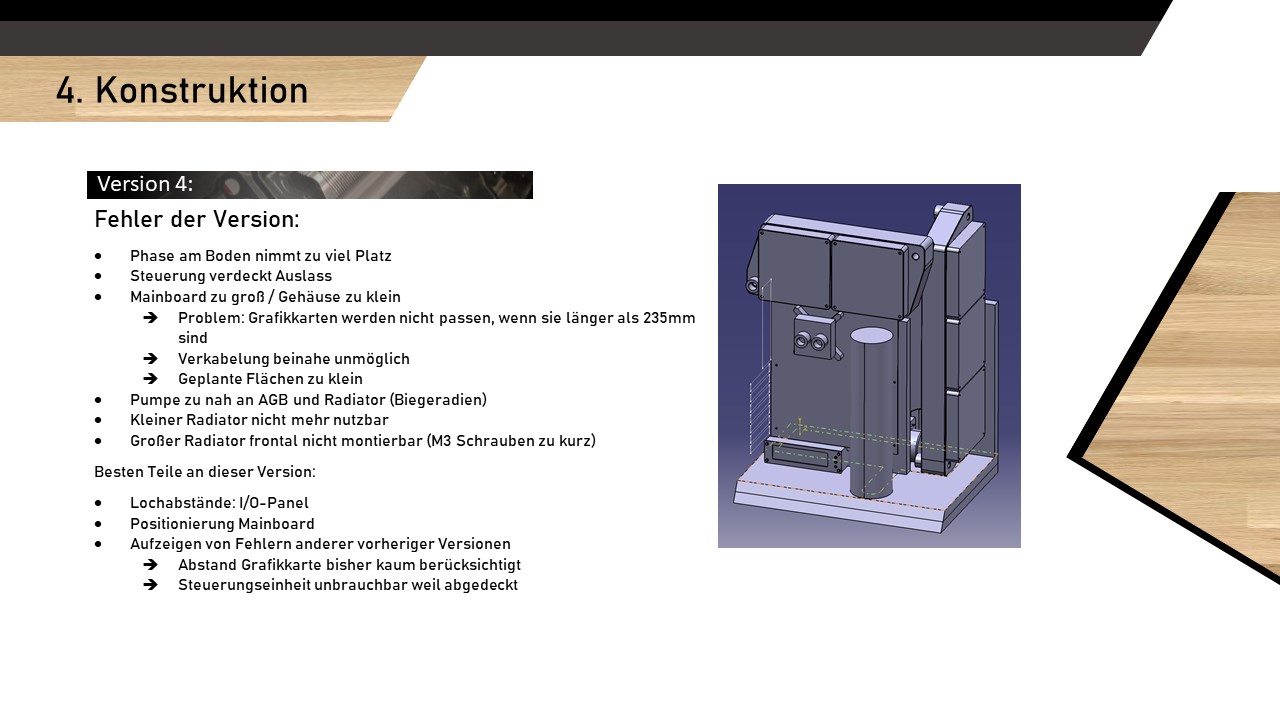

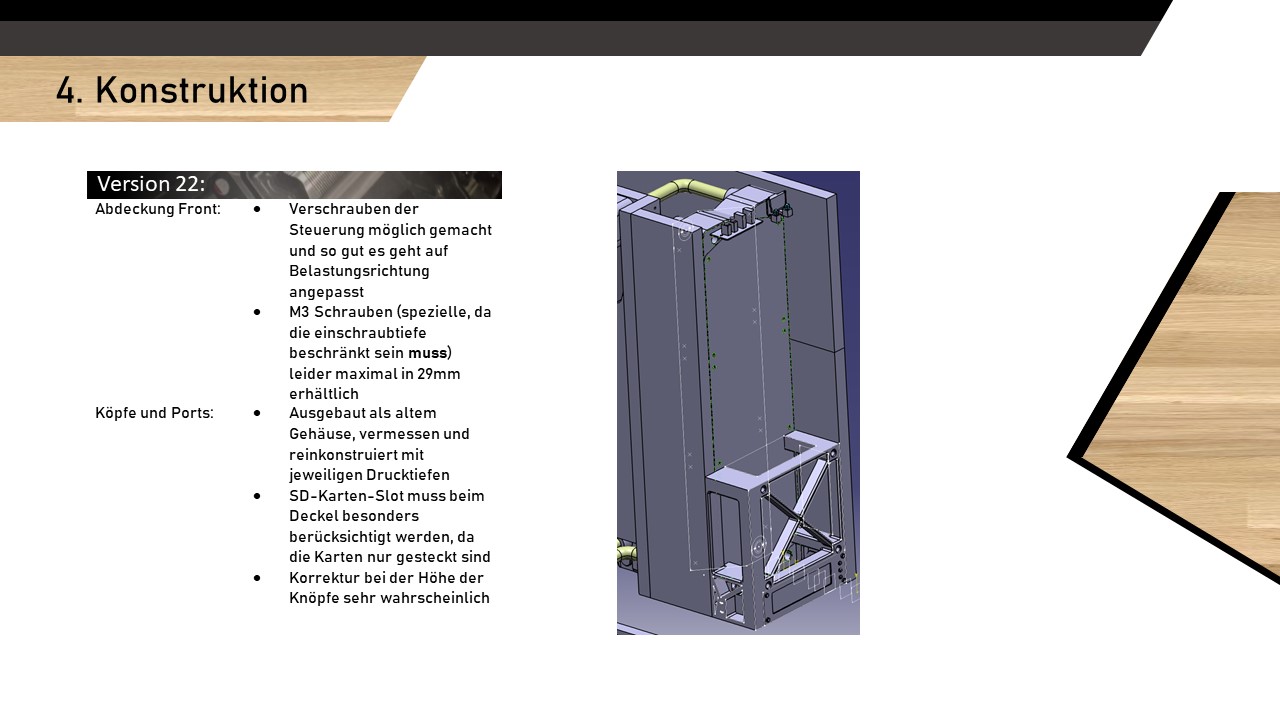

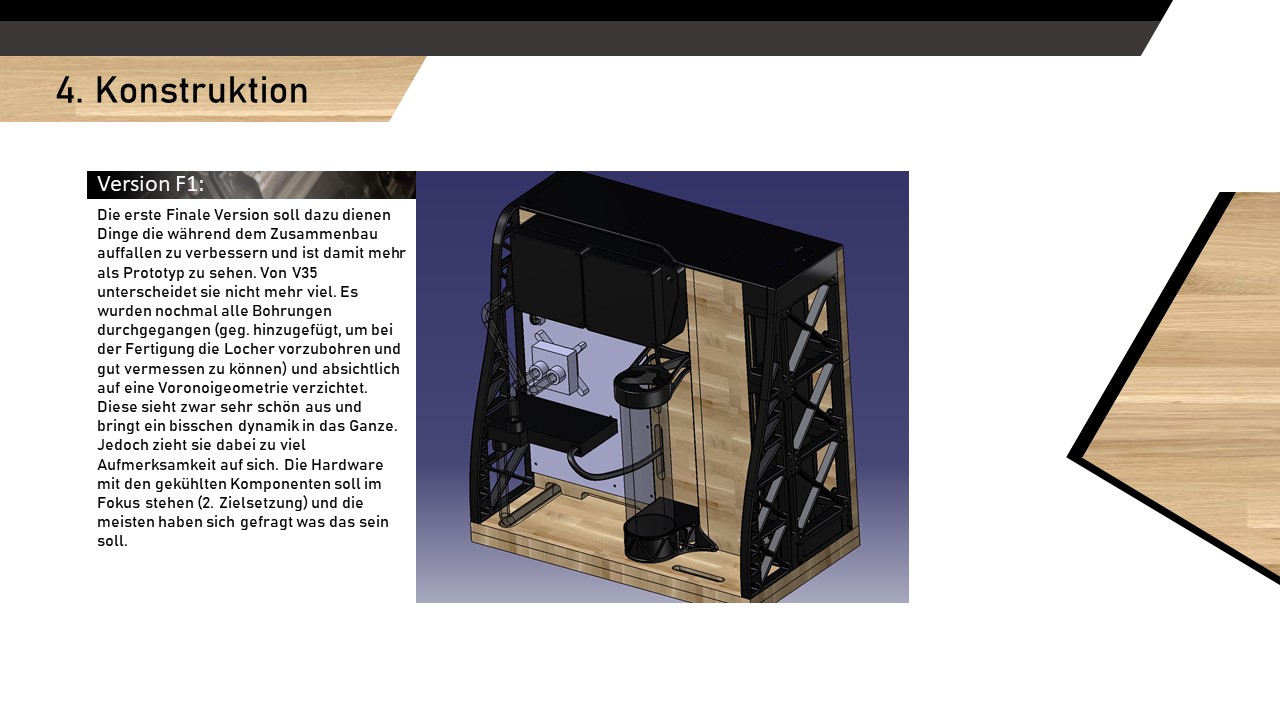

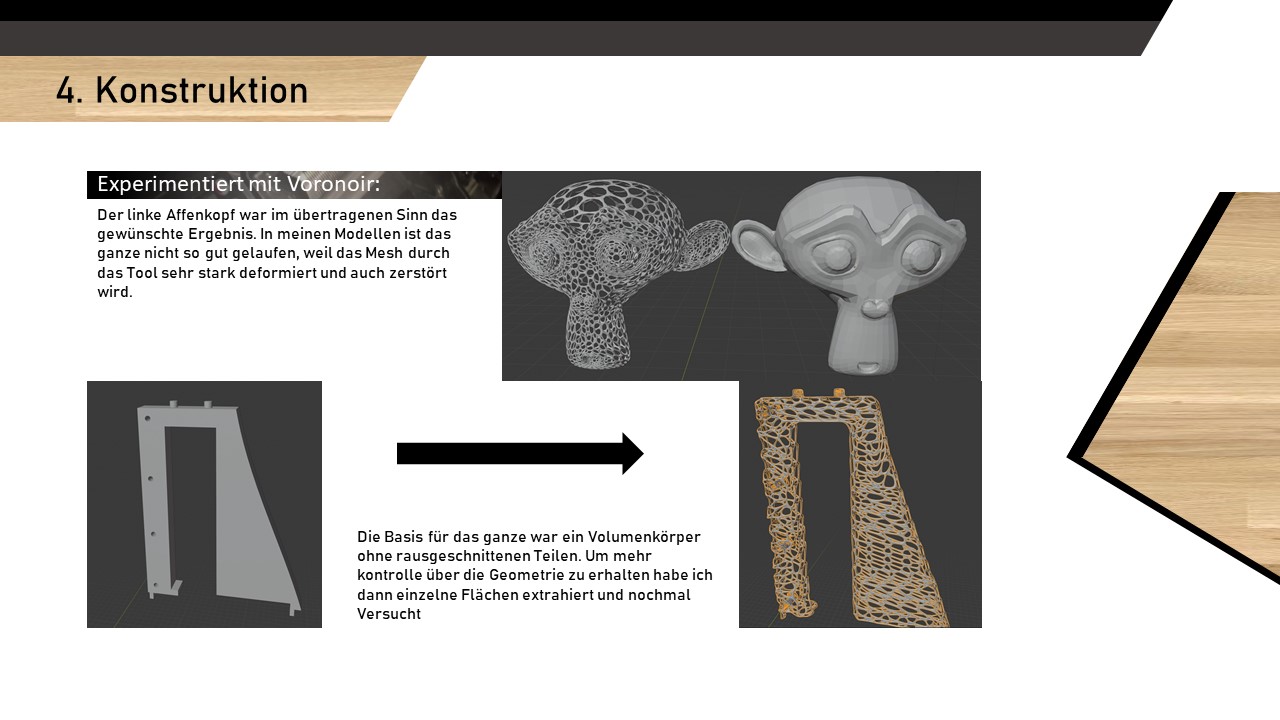

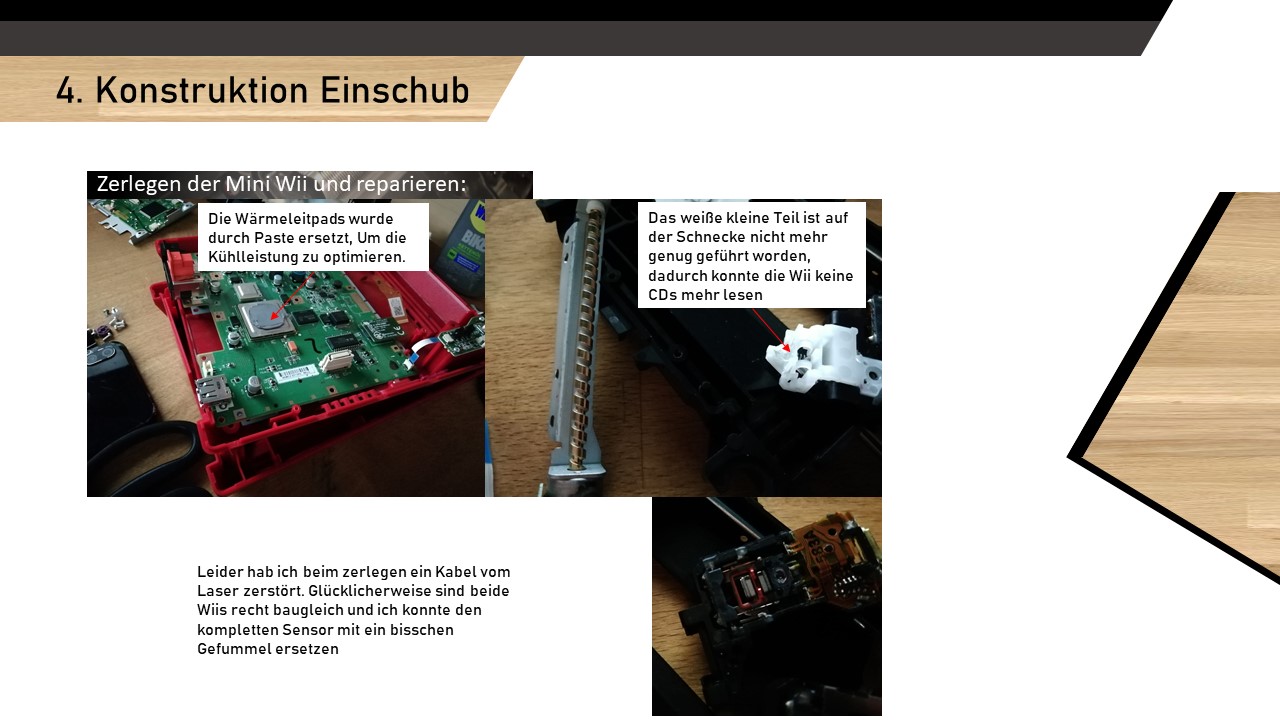

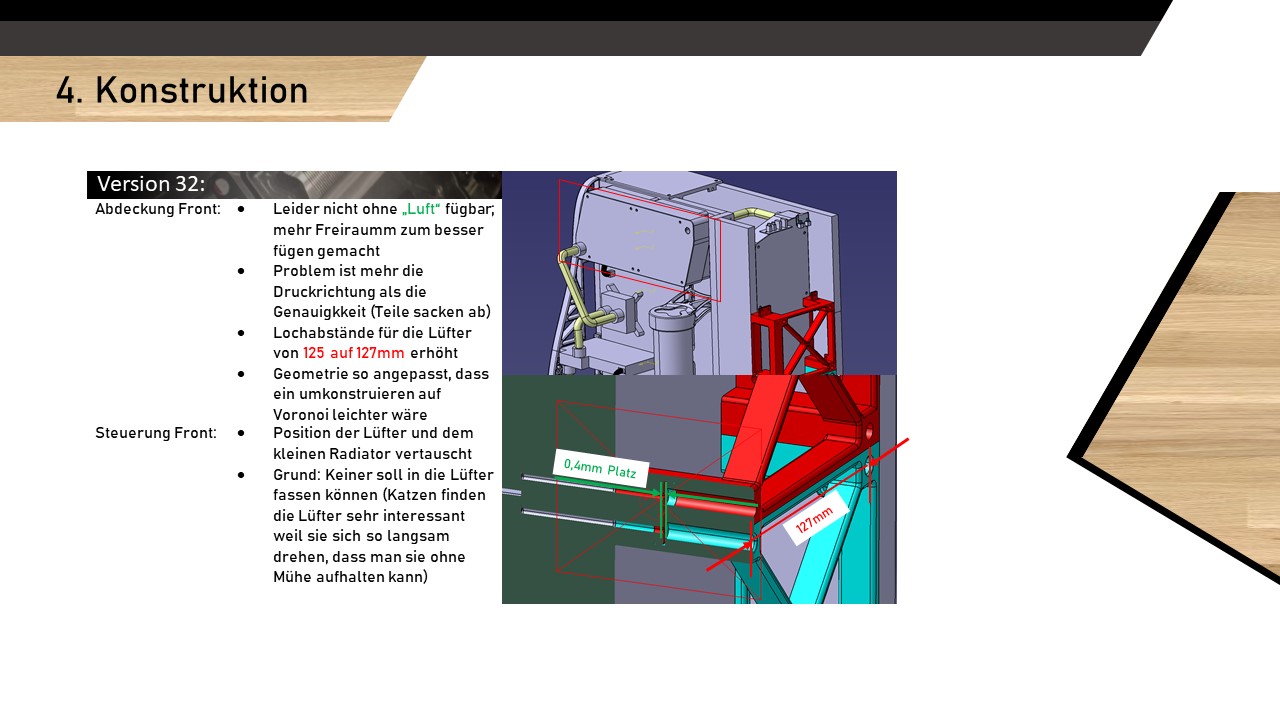

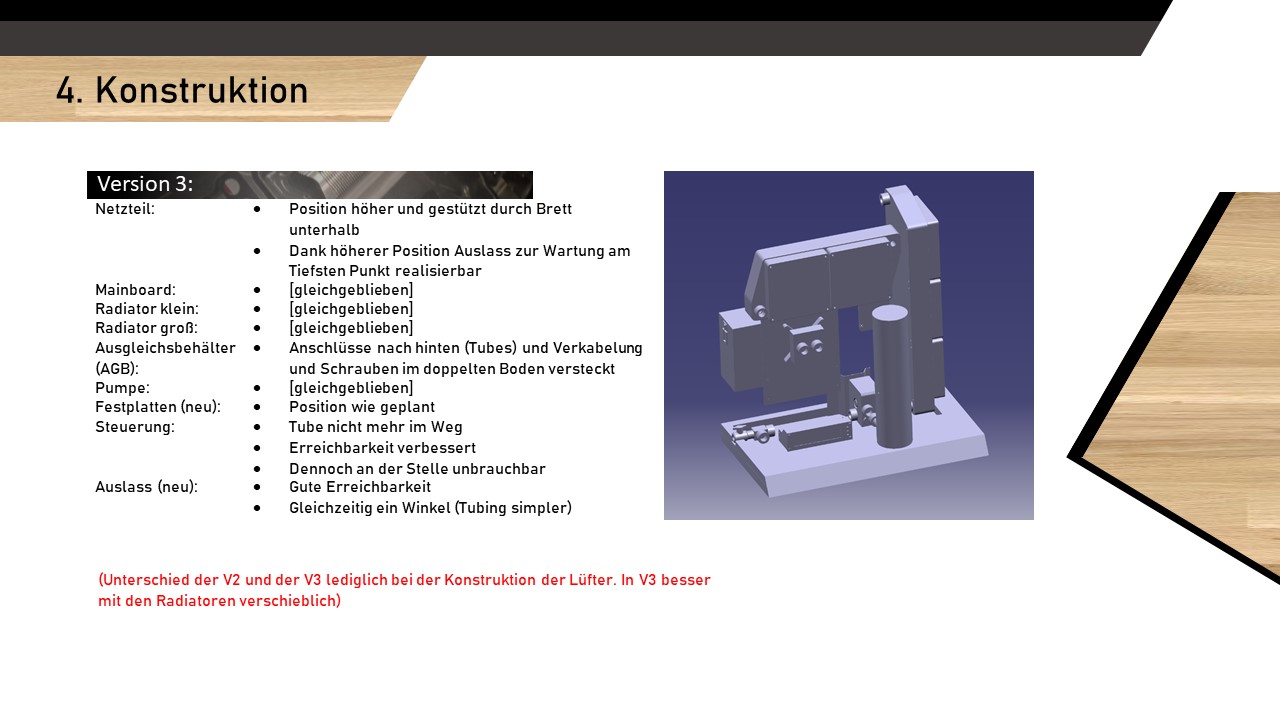

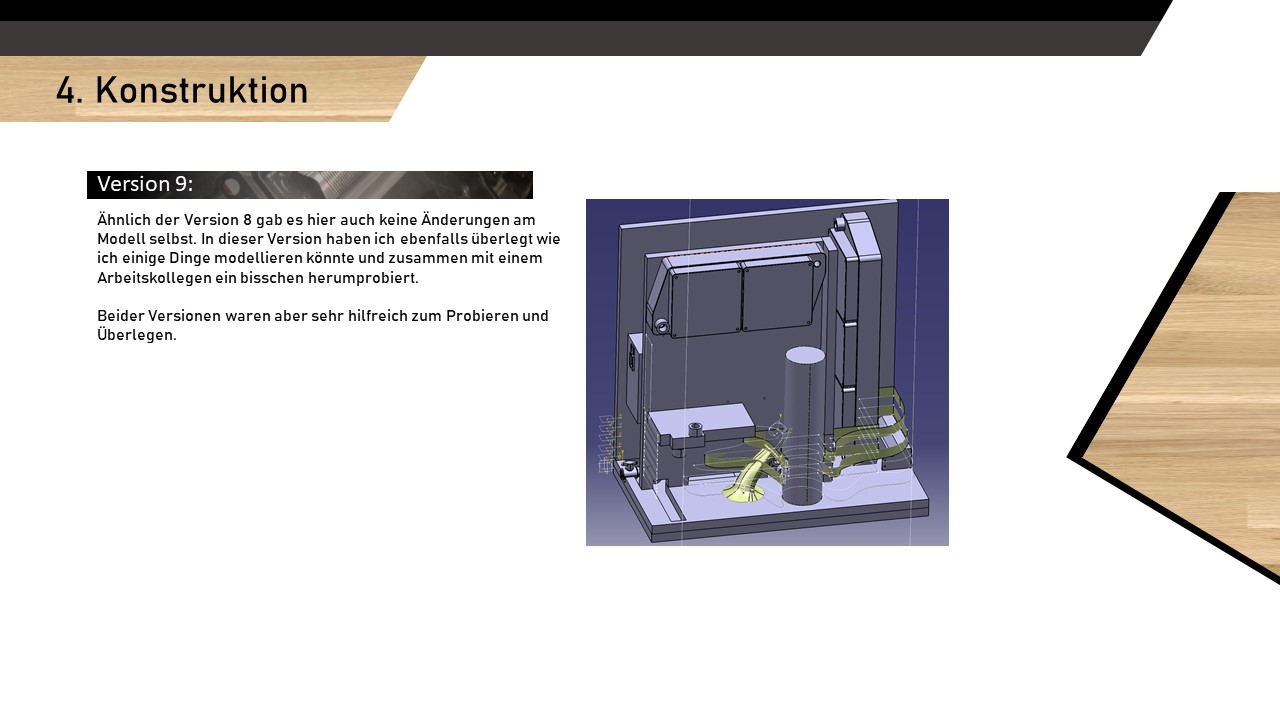

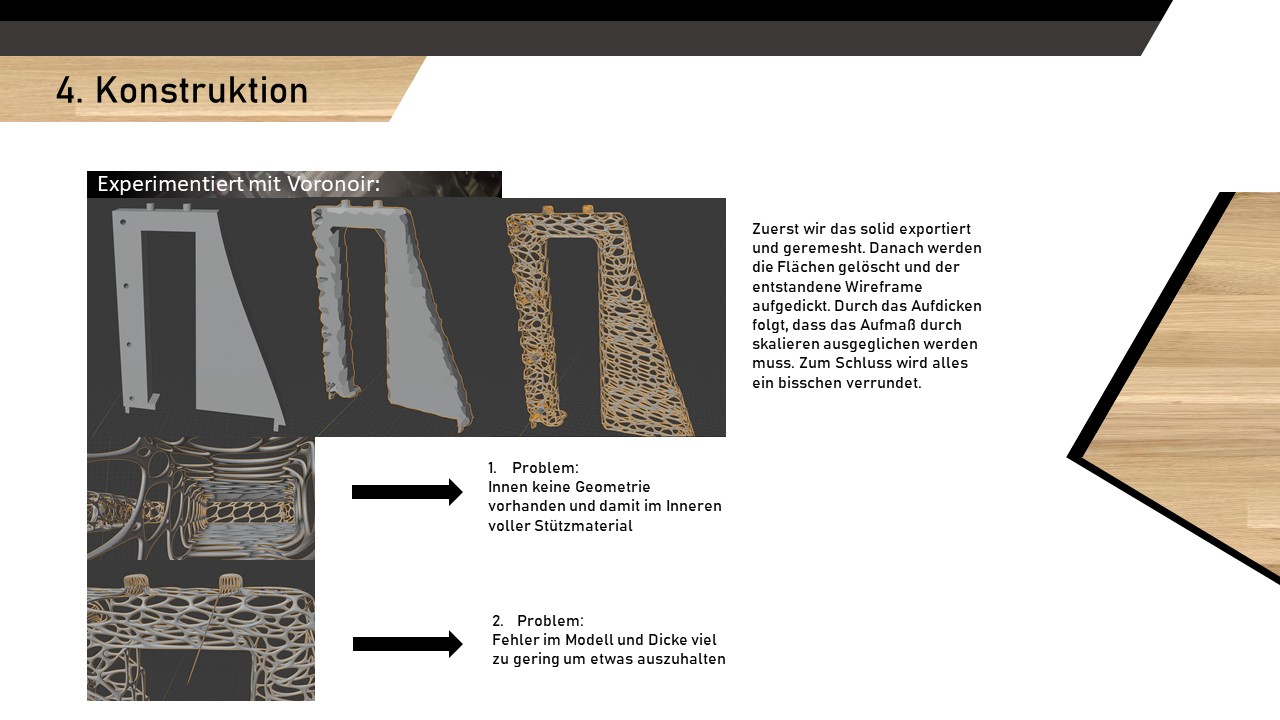

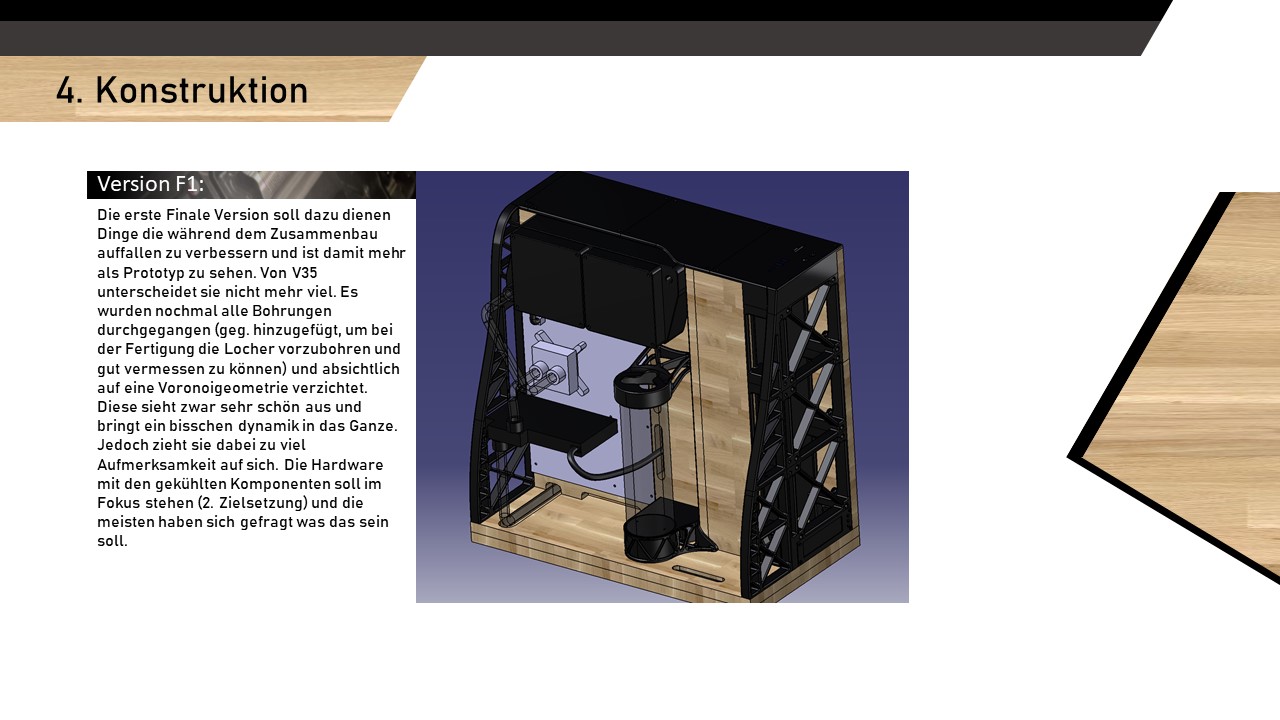

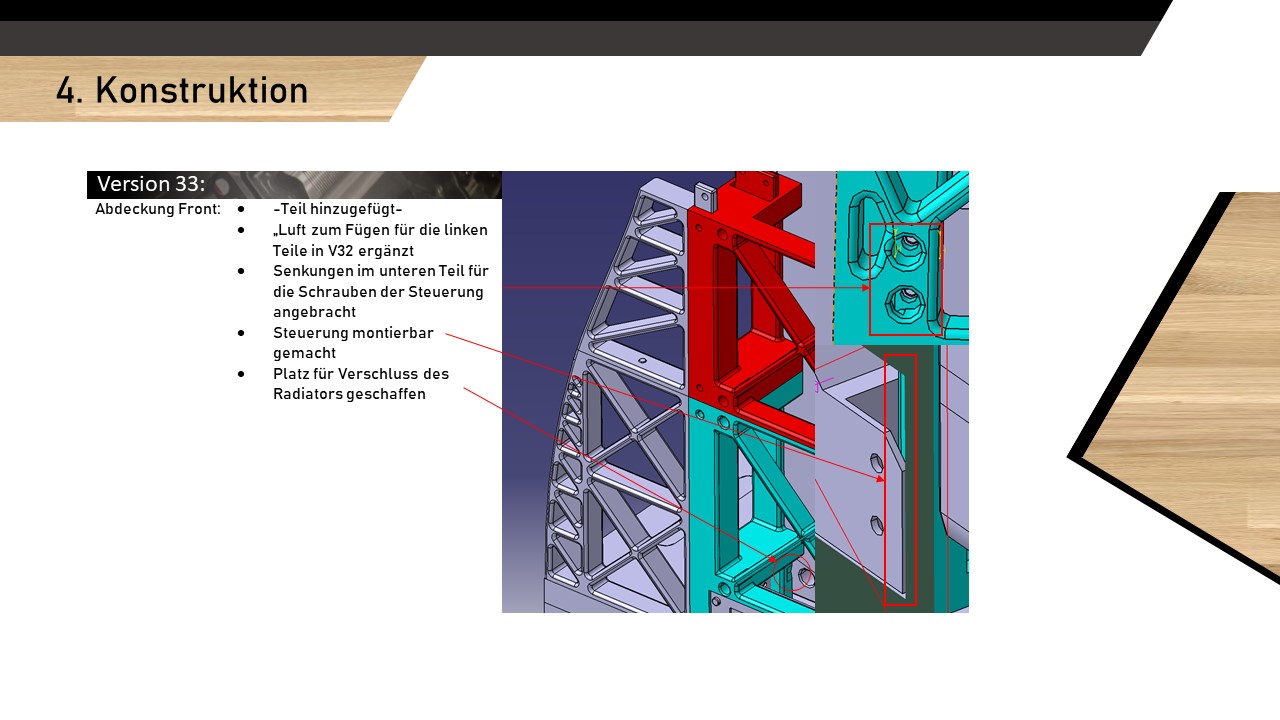

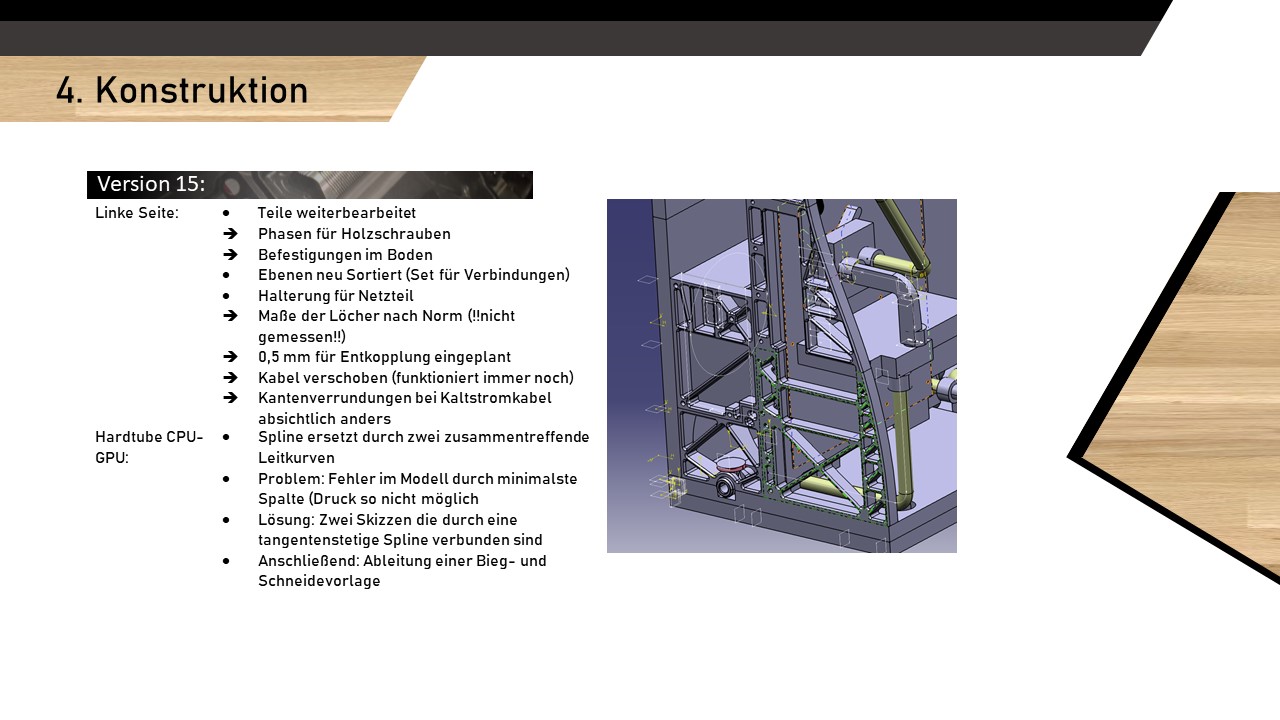

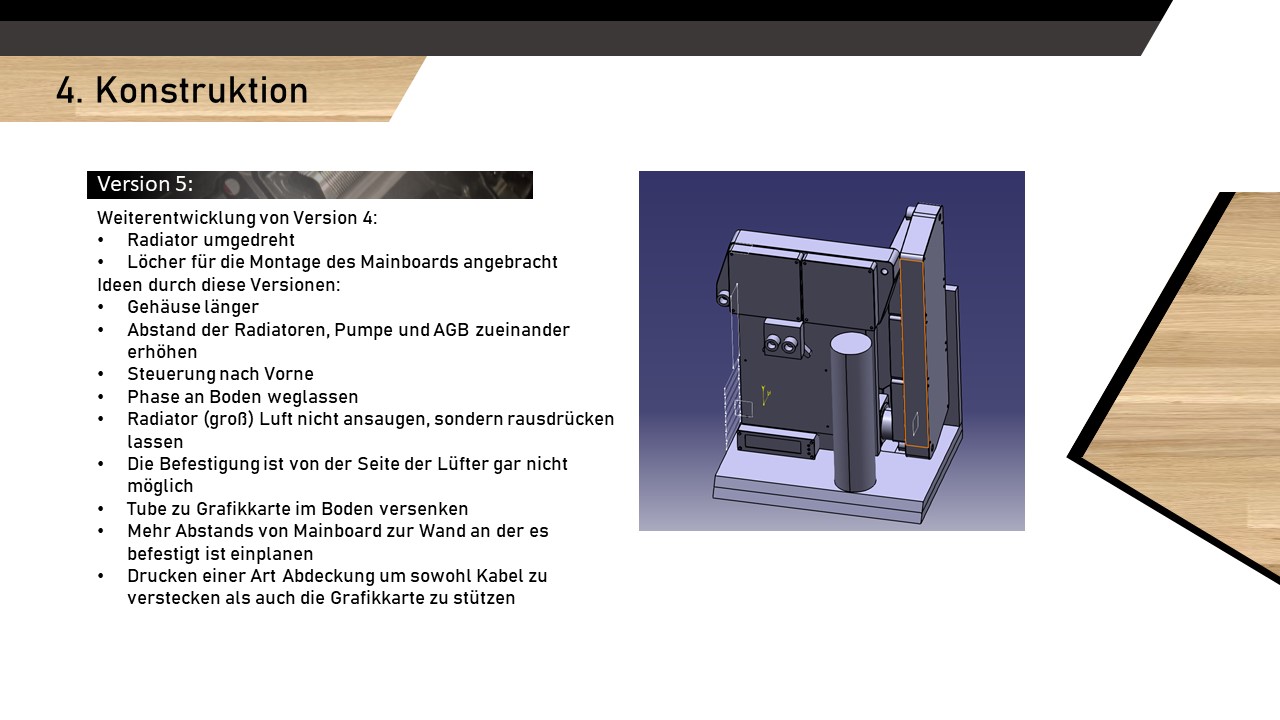

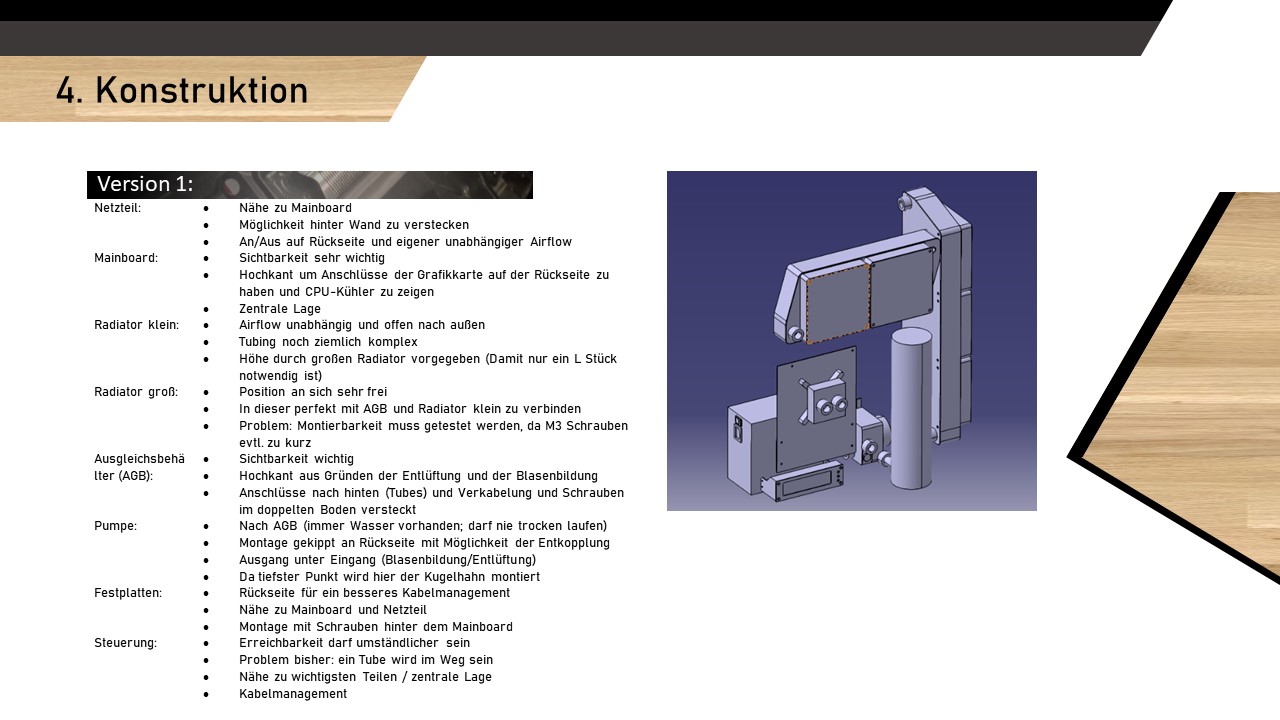

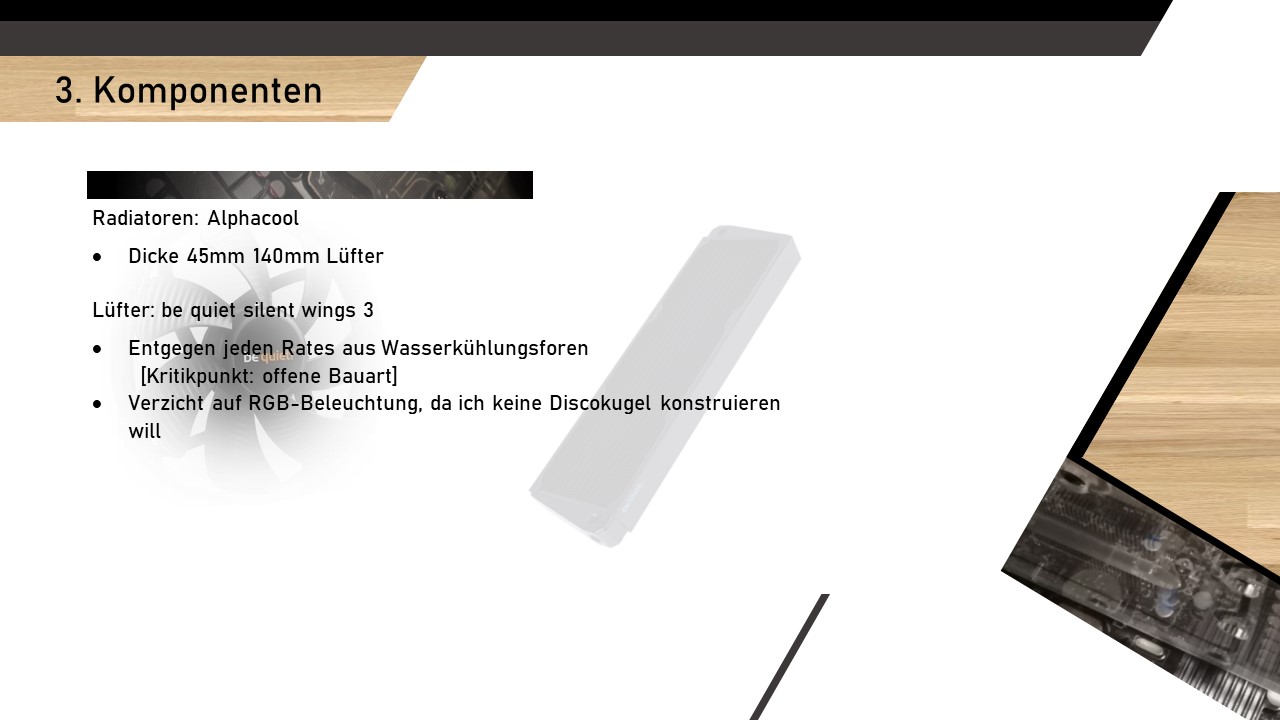

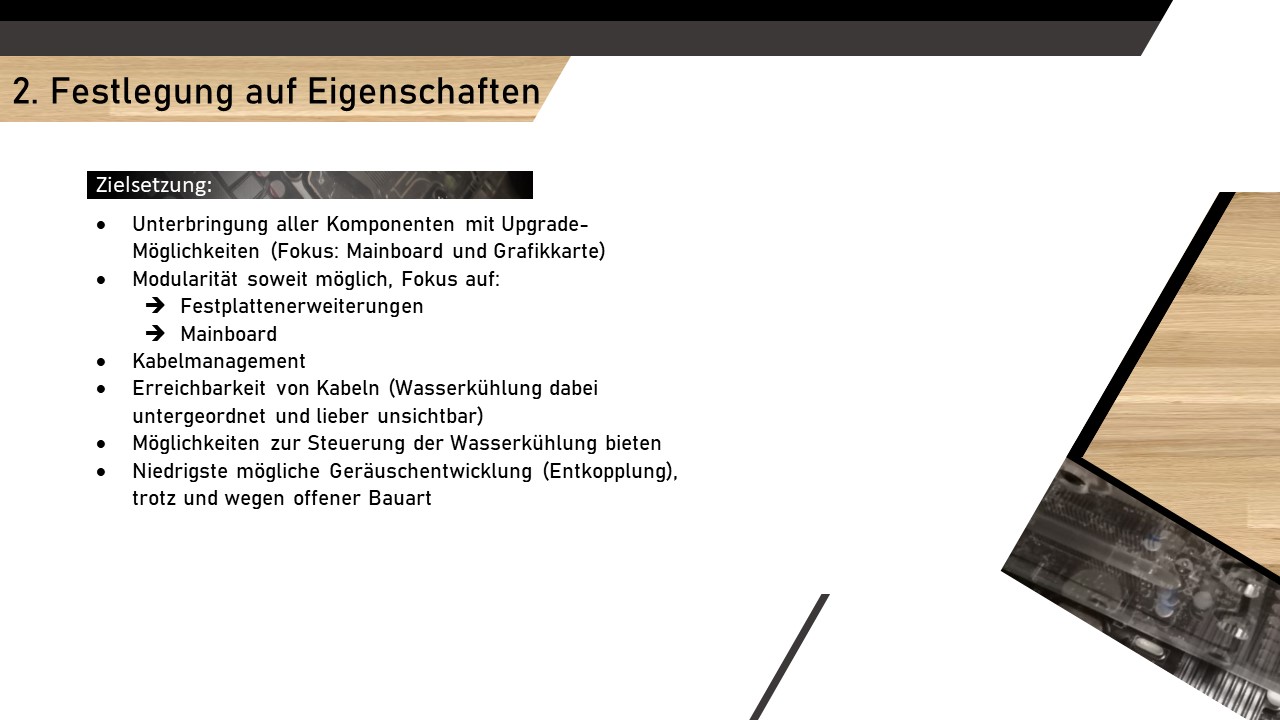

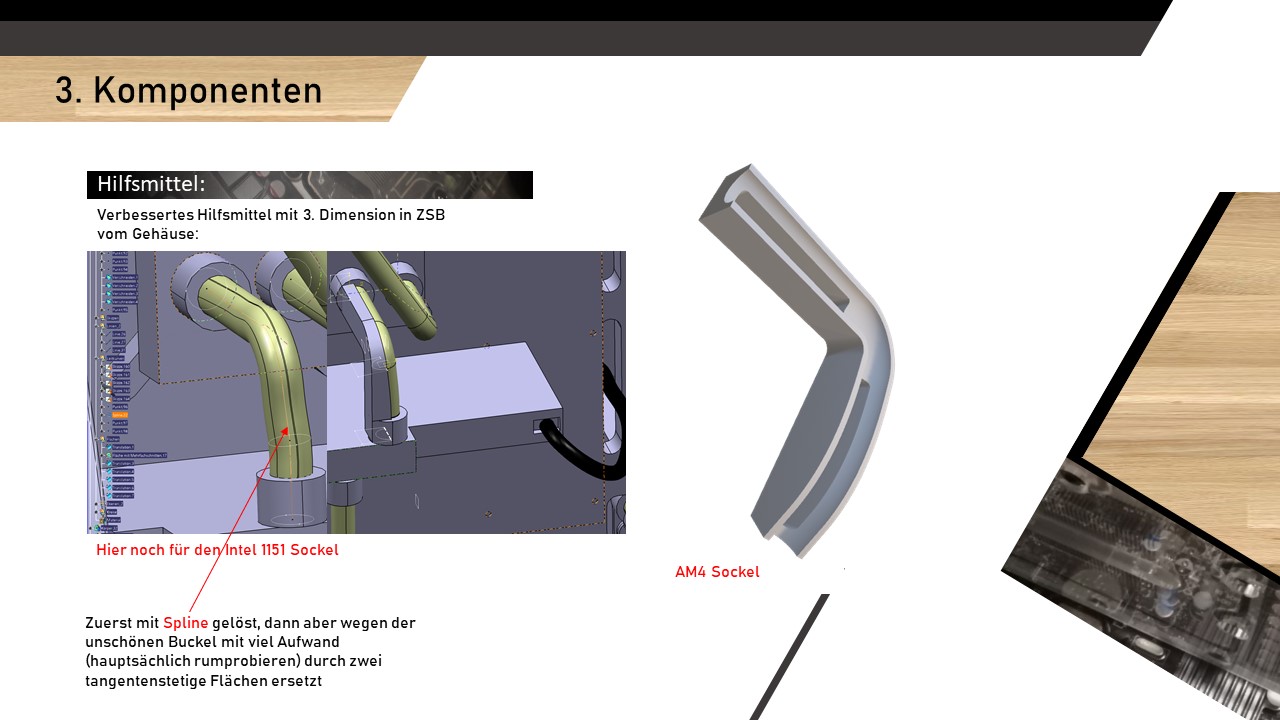

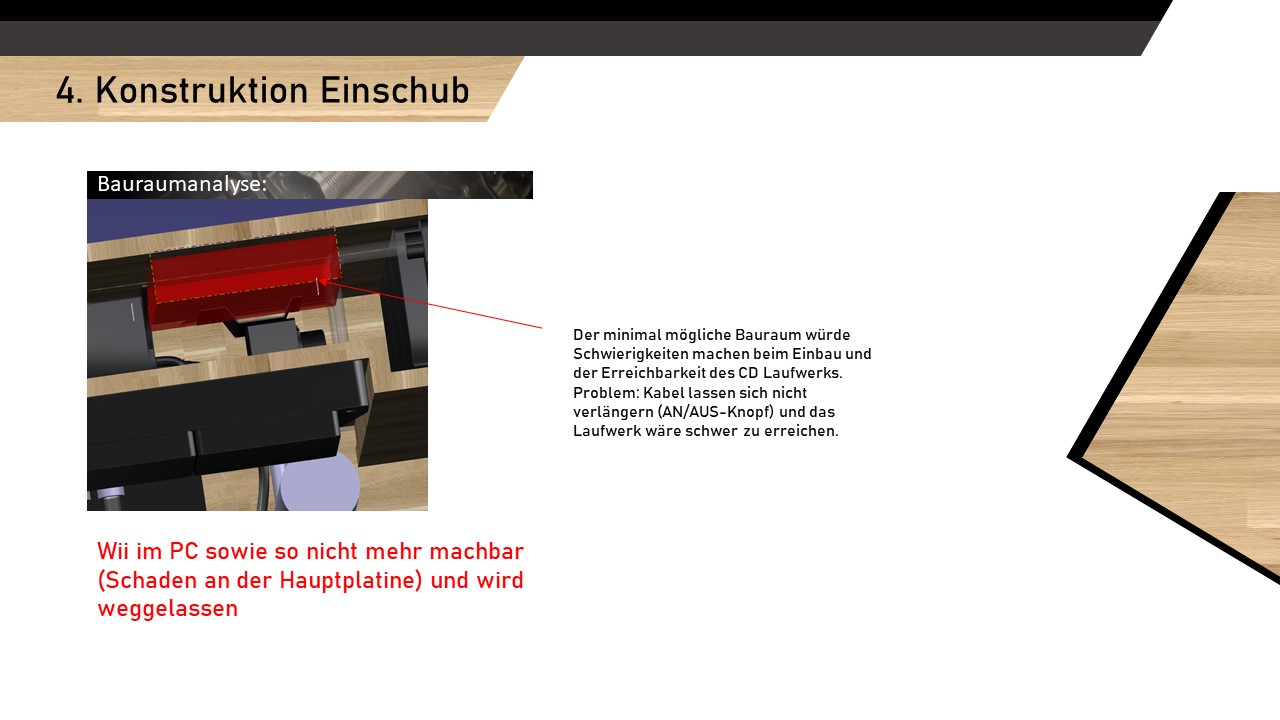

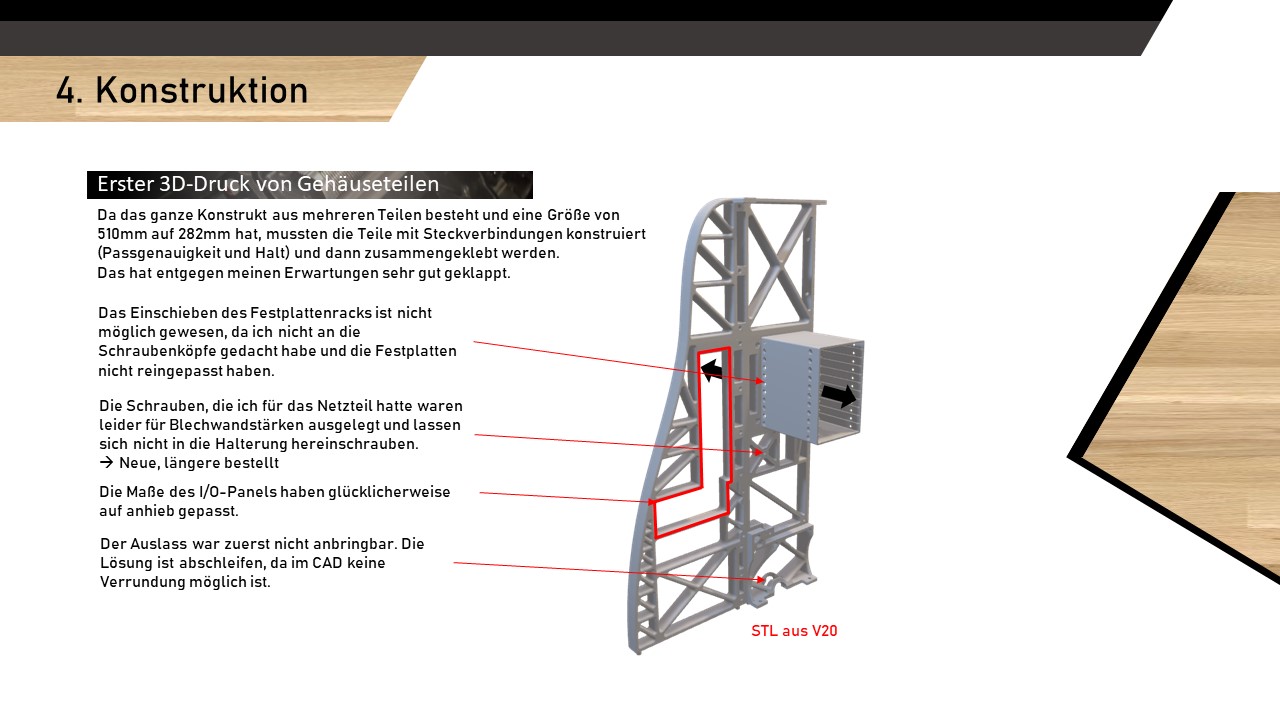

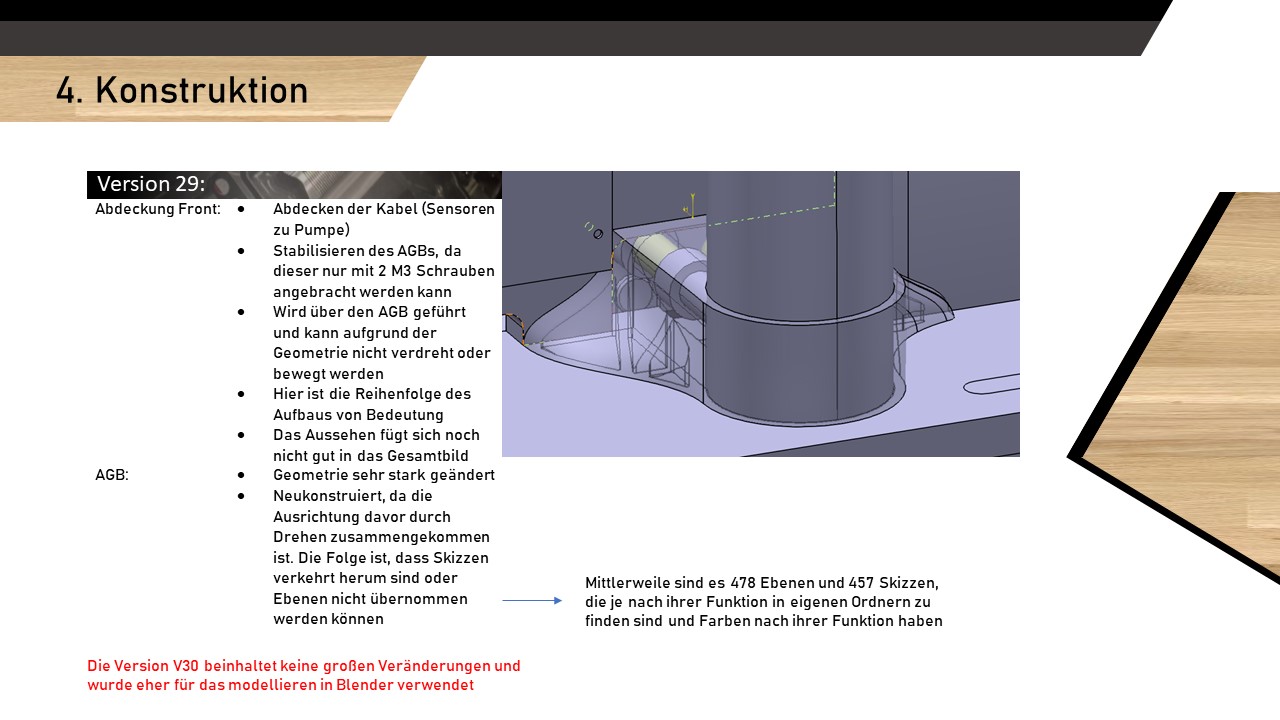

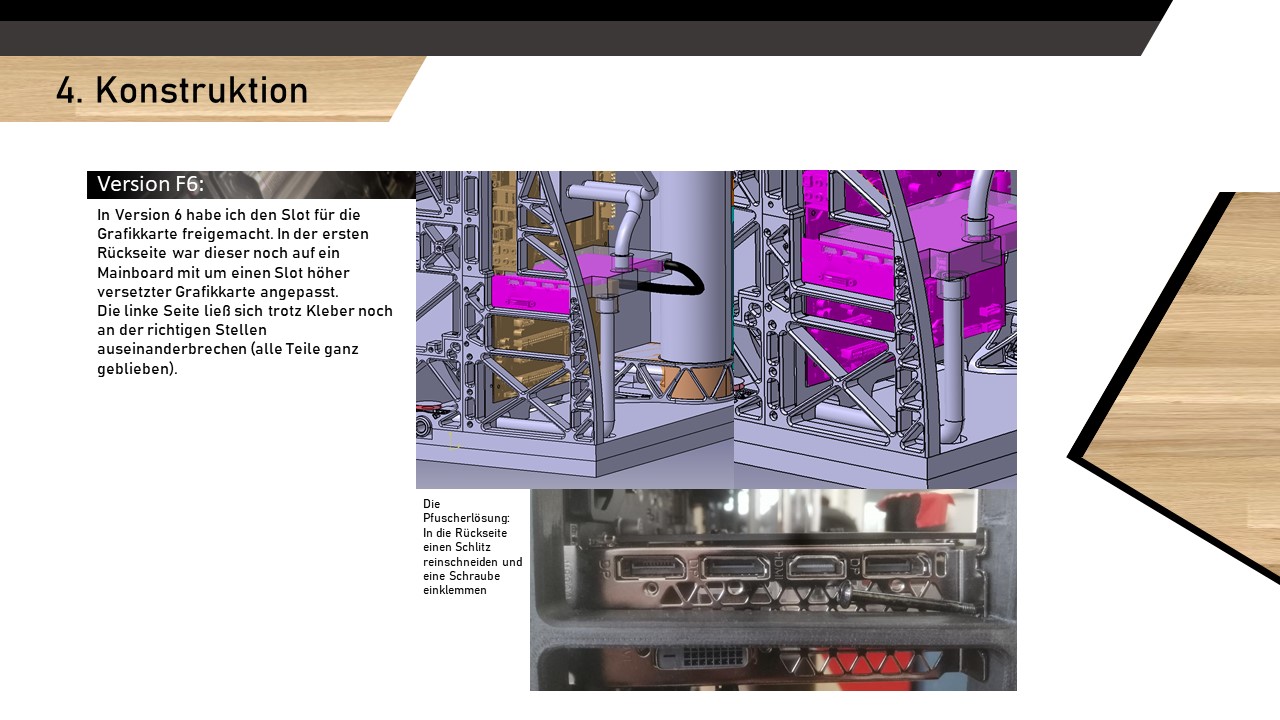

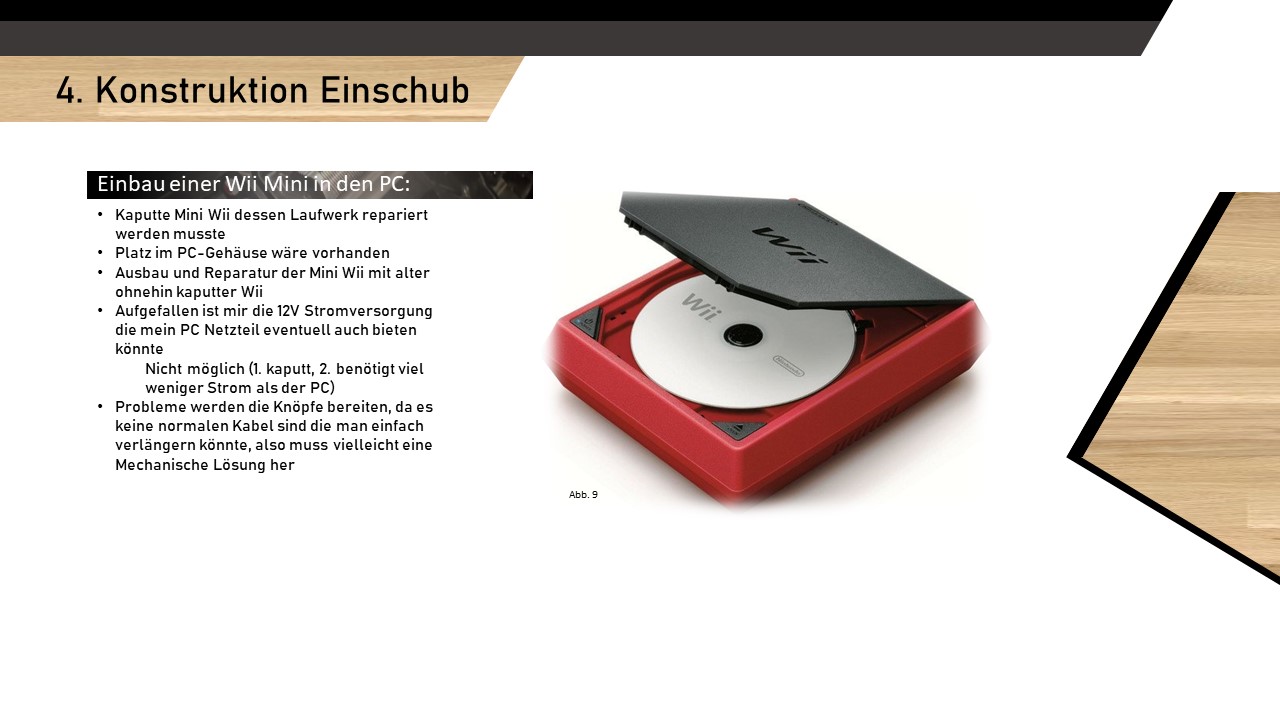

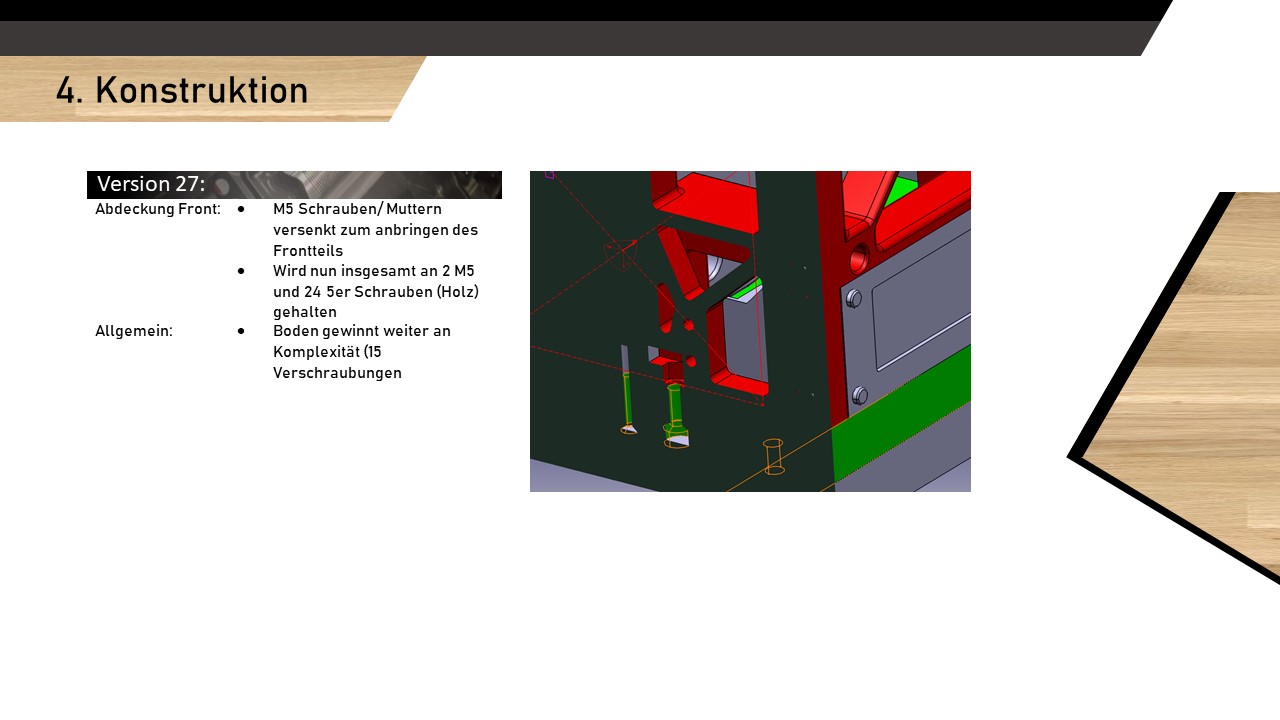

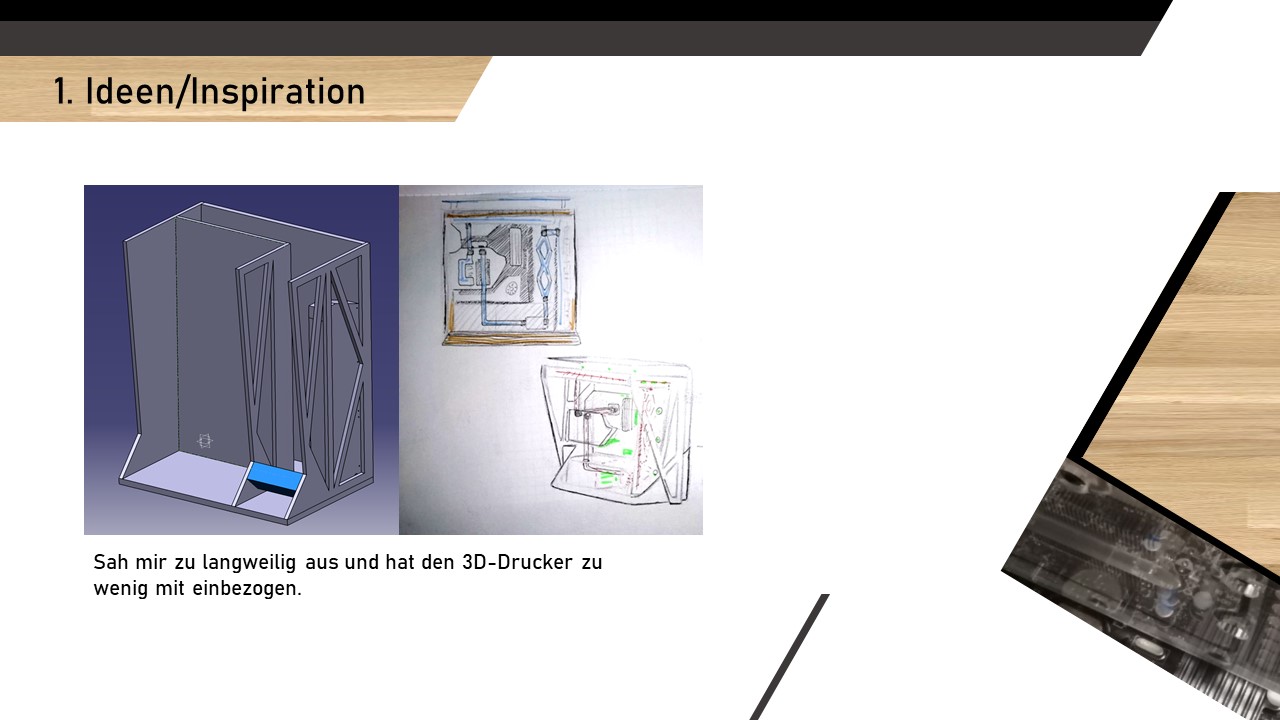

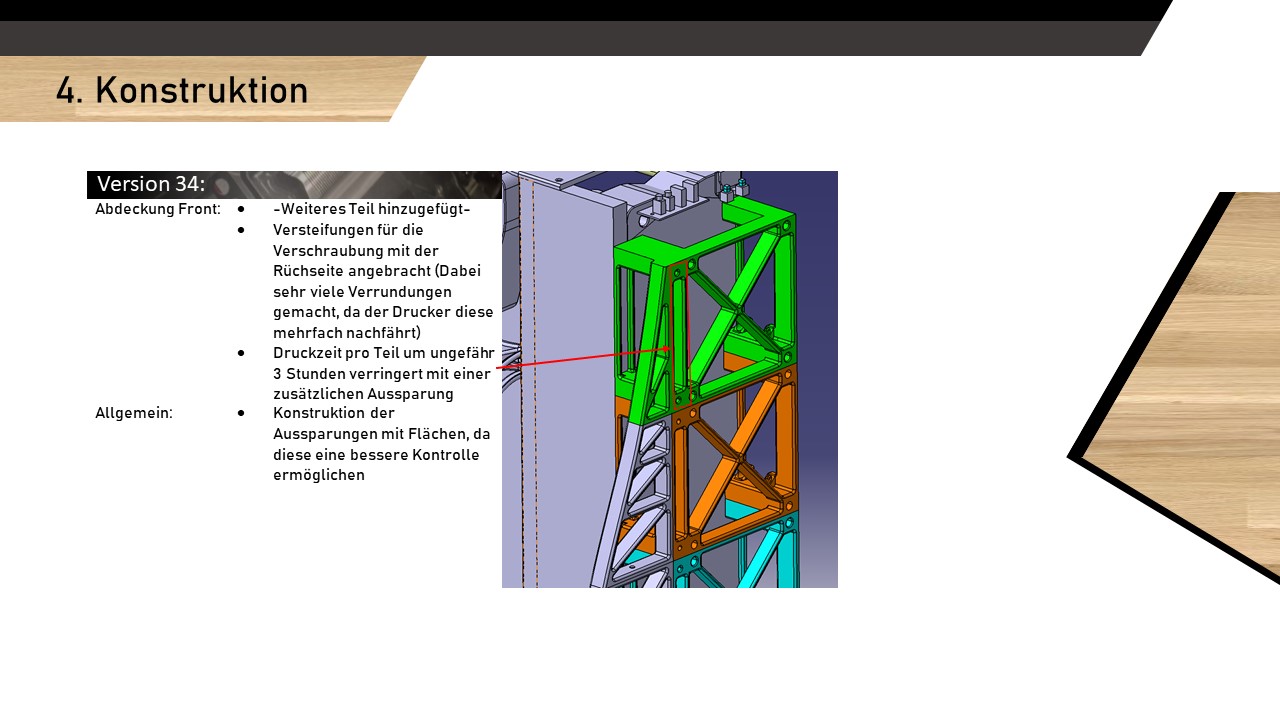

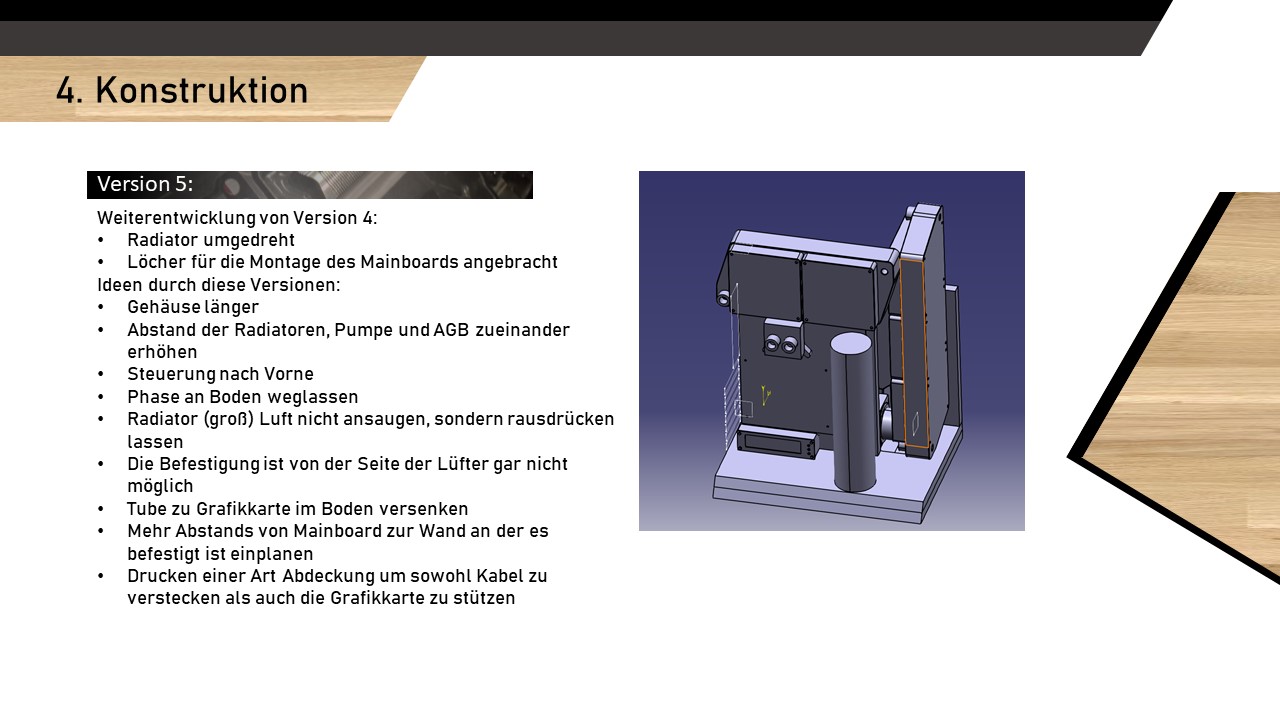

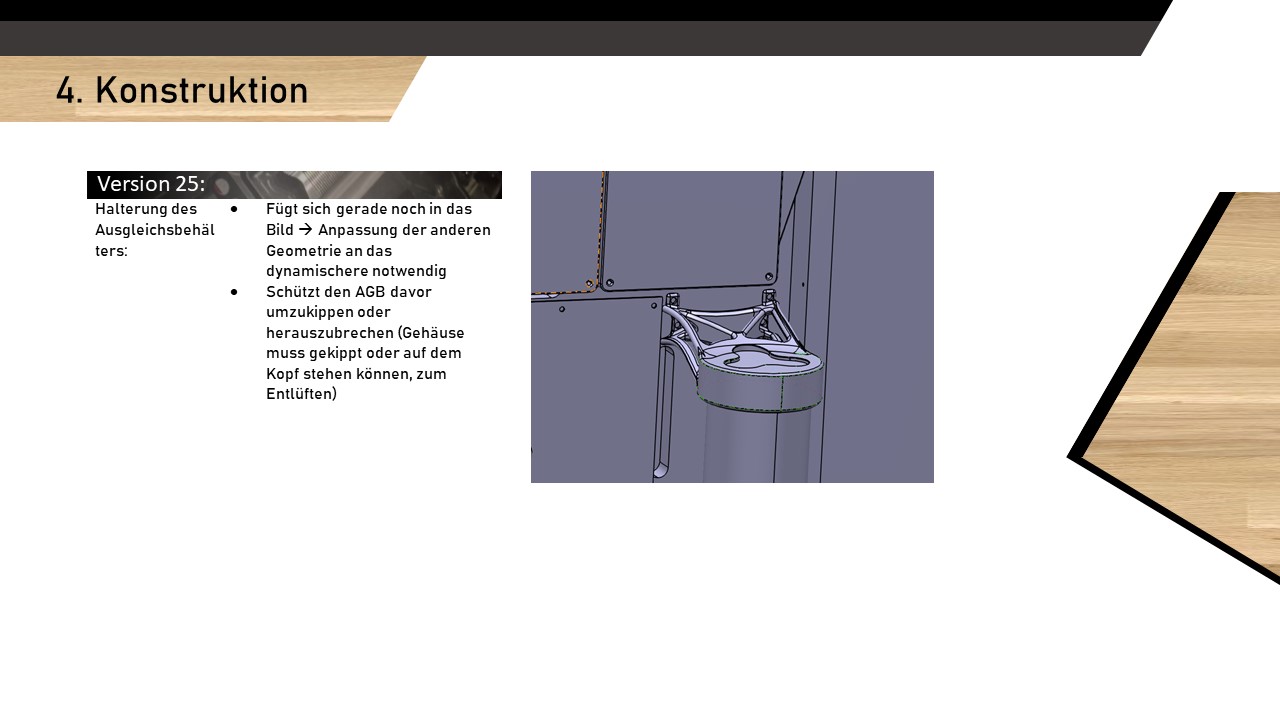

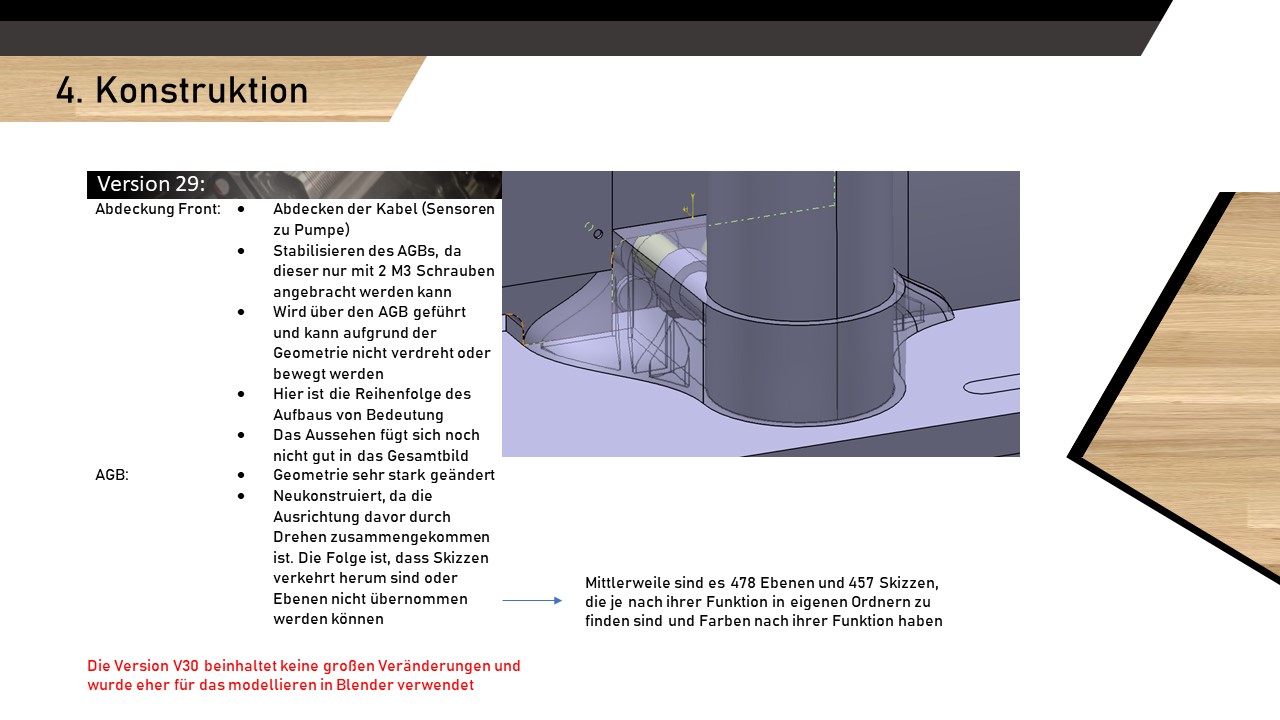

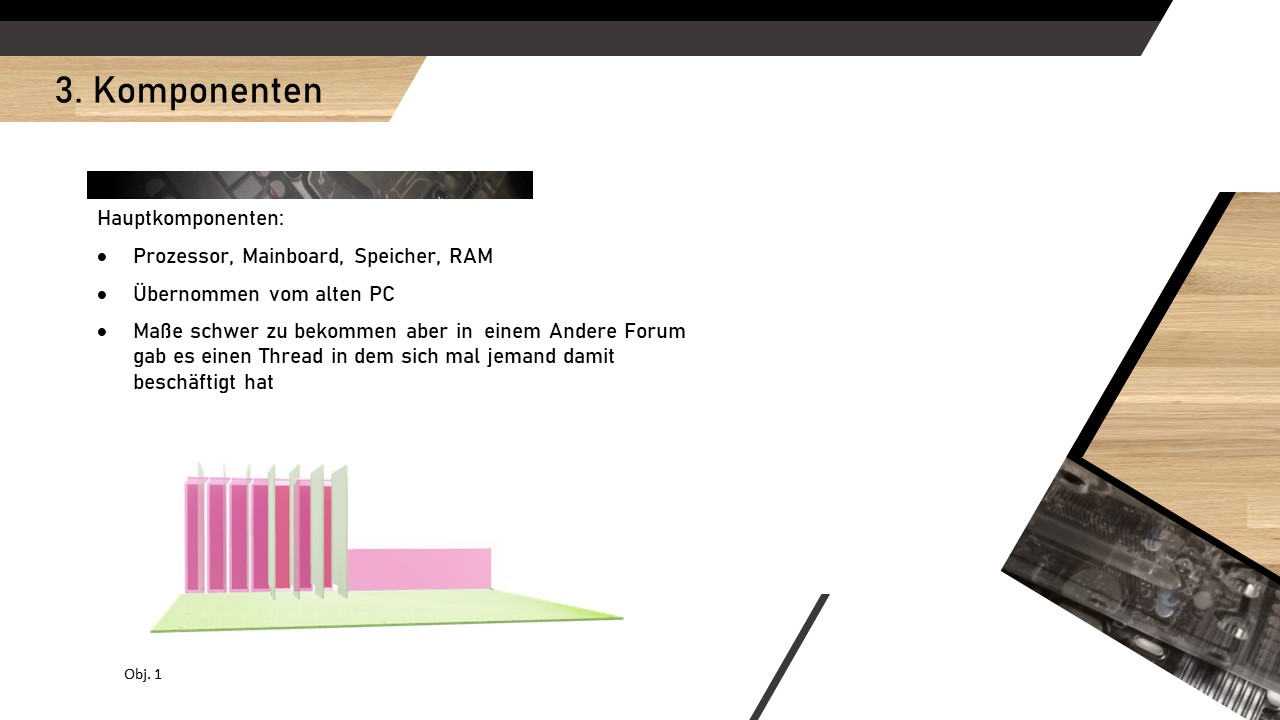

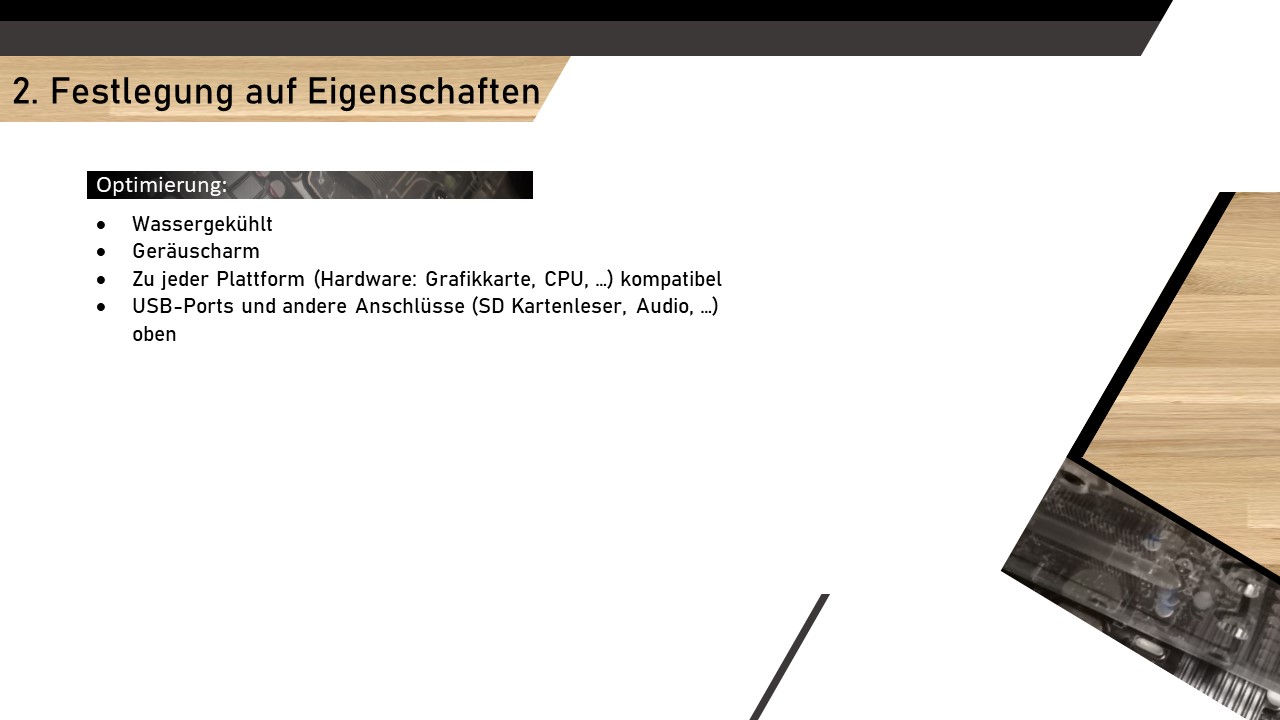

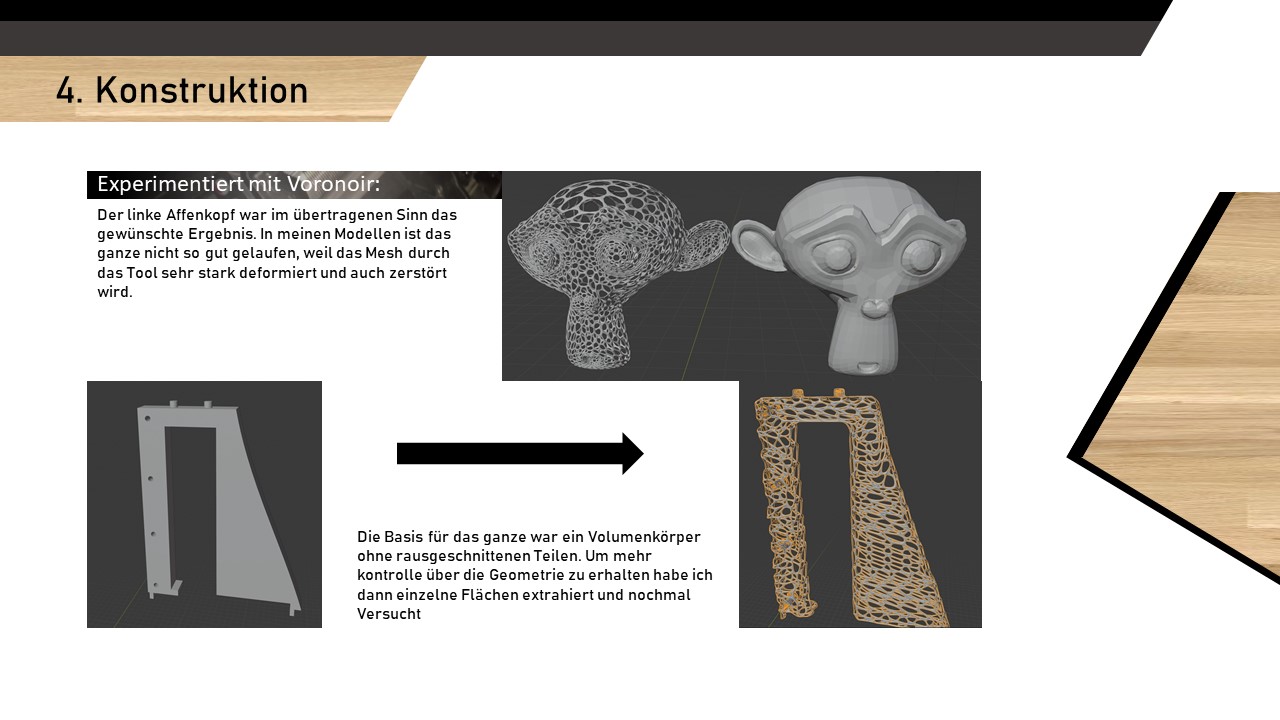

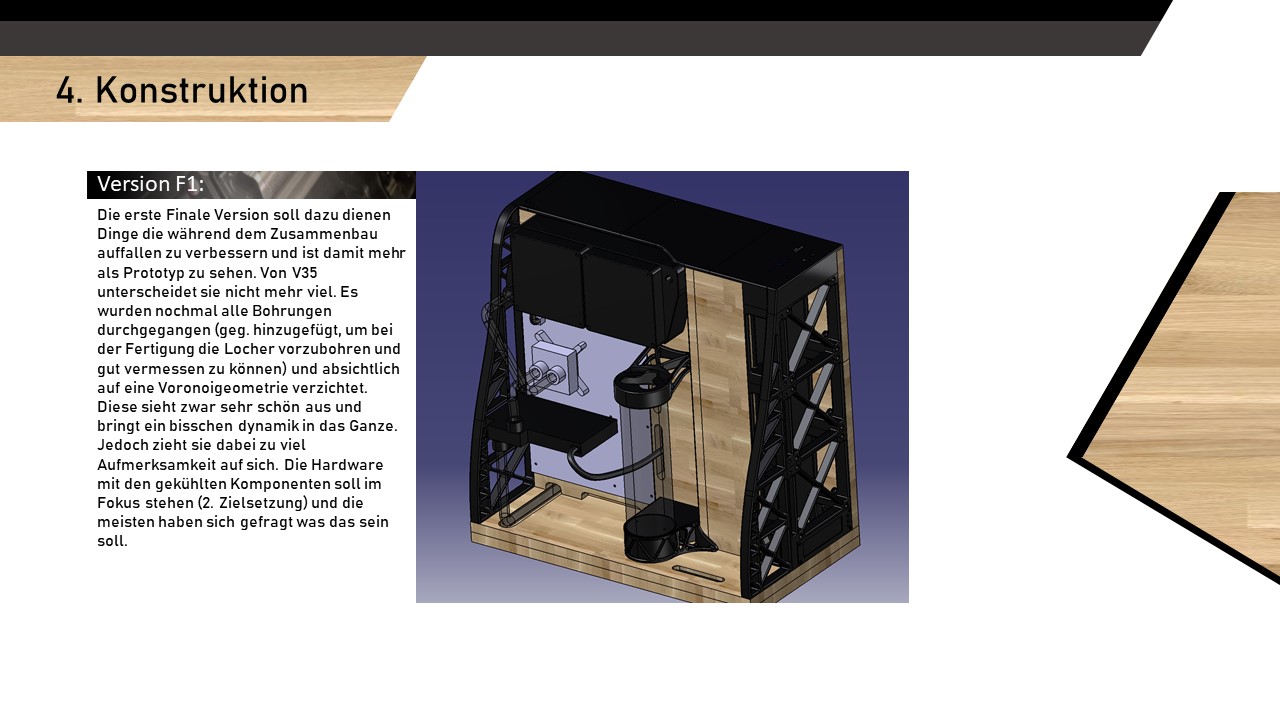

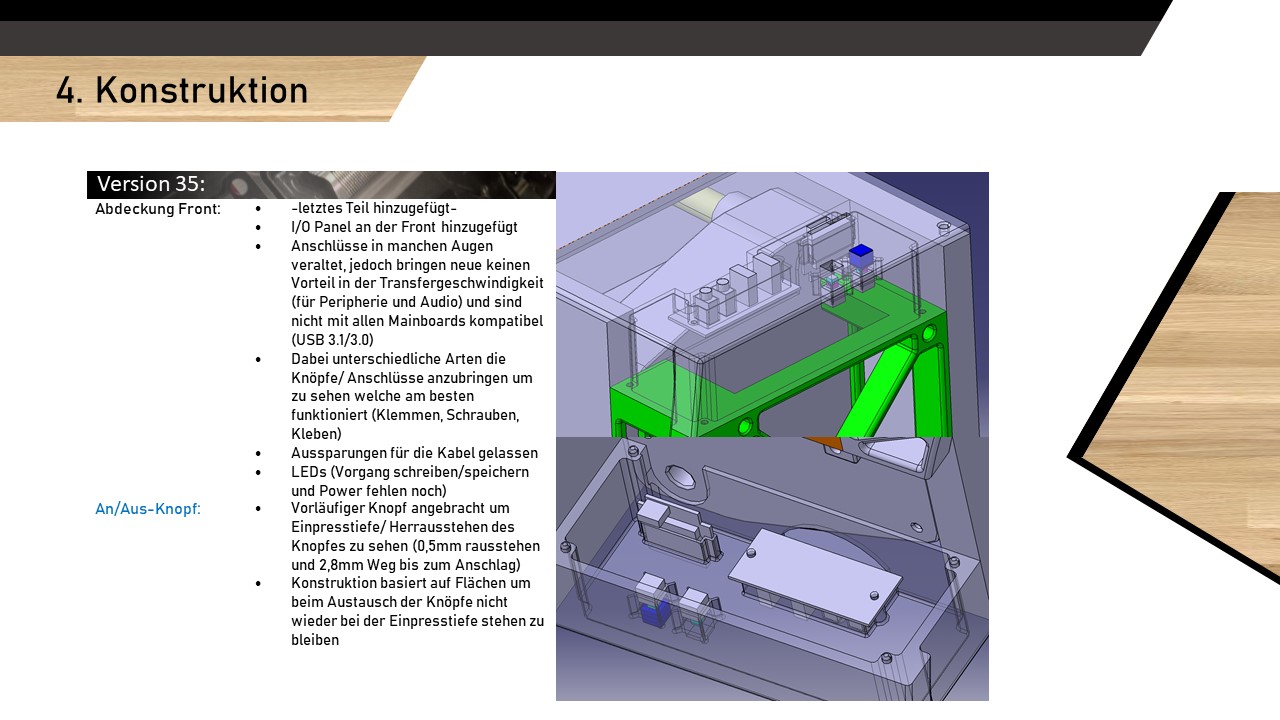

Leider kann ich nicht mehr als 60 Bilder anhängen was eh schon eine ganze Menge ist. Also habe ich ein paar weggelassen. Links zu den Bildern und 3D-Modellen habe ich abgespeichert da alle Bilder oder Objekte die nicht von mir stammen in irgendeiner Form gekennzeichnet sind (also Abb. / Obj.).

Verbaut ist gerade:
  • Ryzen 7 3900X
  • X470 MSI gaming pro Max
  • Zotac RTX 2070 mini
  • Samsung 500gb SATA SSD
  • 32 gb RAM

Eine Dankeschön geht an
  • Meinen Chef dessen Verstatt ich dmait verunstaltet hab
  • Meine Arbeitkollegen, die mir
beim Konstruieren
beim Fräsen/ Sägen
beim Drucken (meiner war kurz kaputt)
und vielem mehr
geholfen haben
- Die Leute die sehr hilfreiche und deteilreiche 3D Modelle der Kompinenten erstellt haben


Anhänge

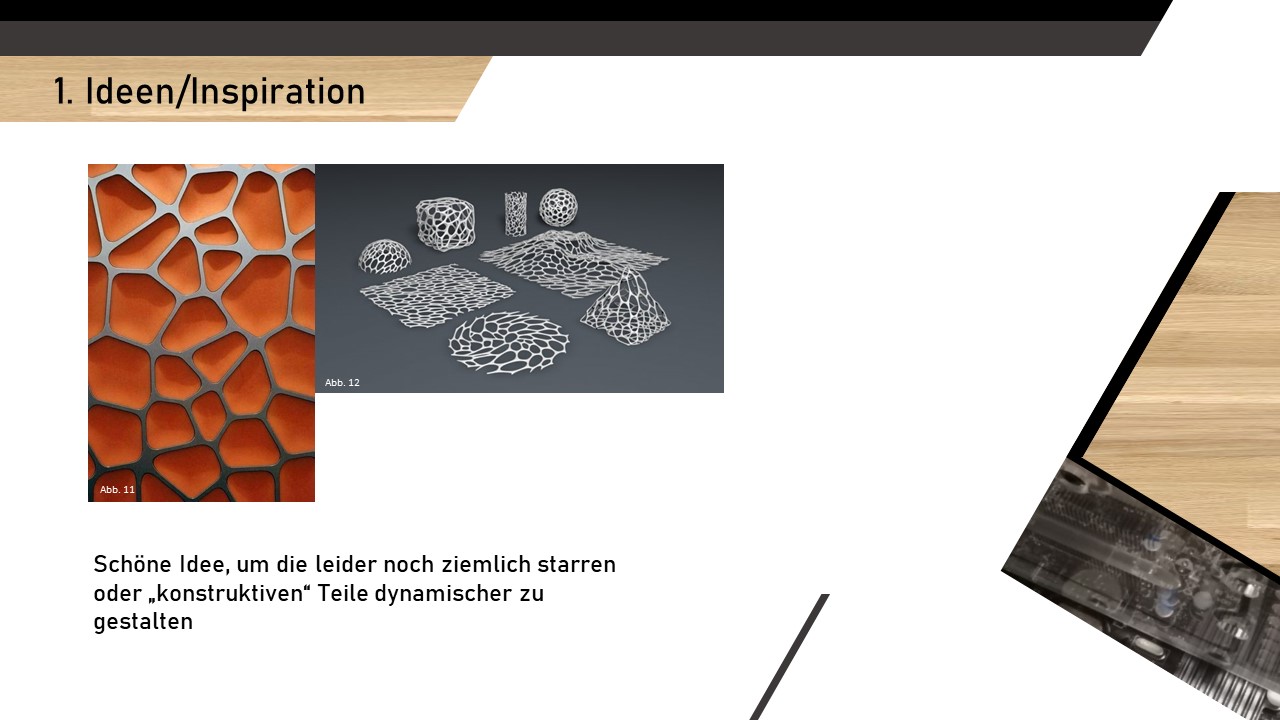

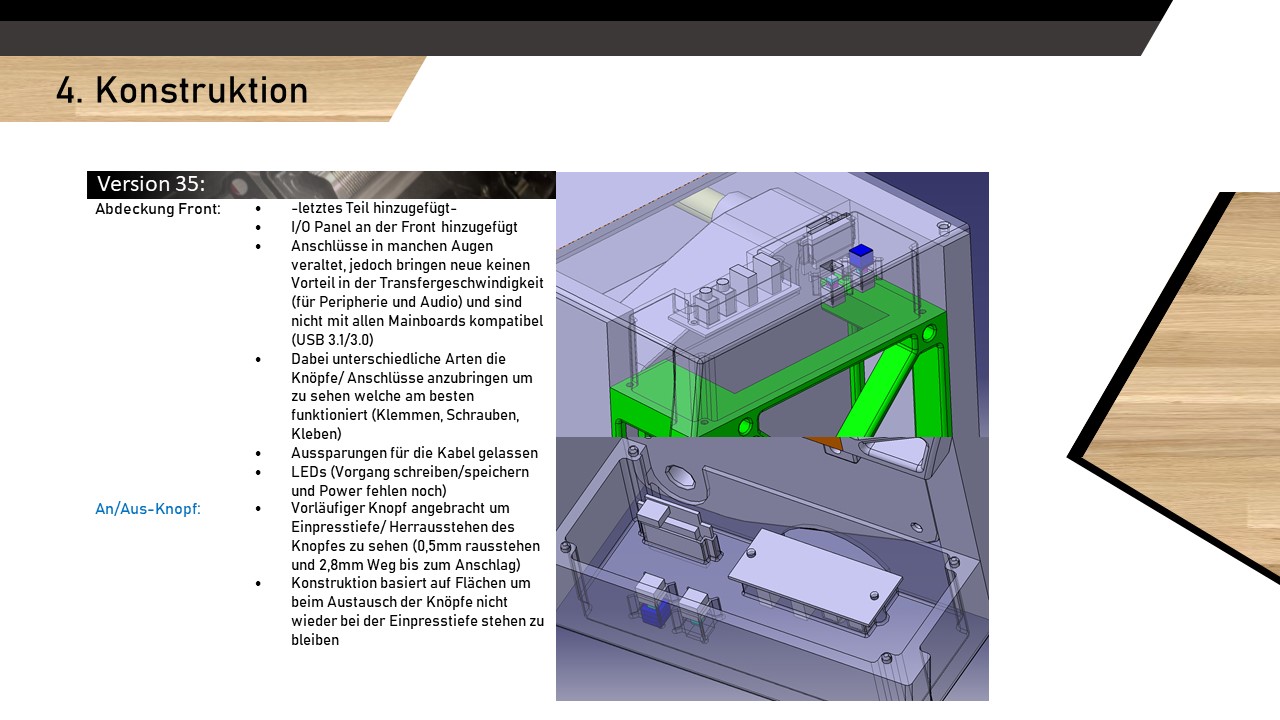

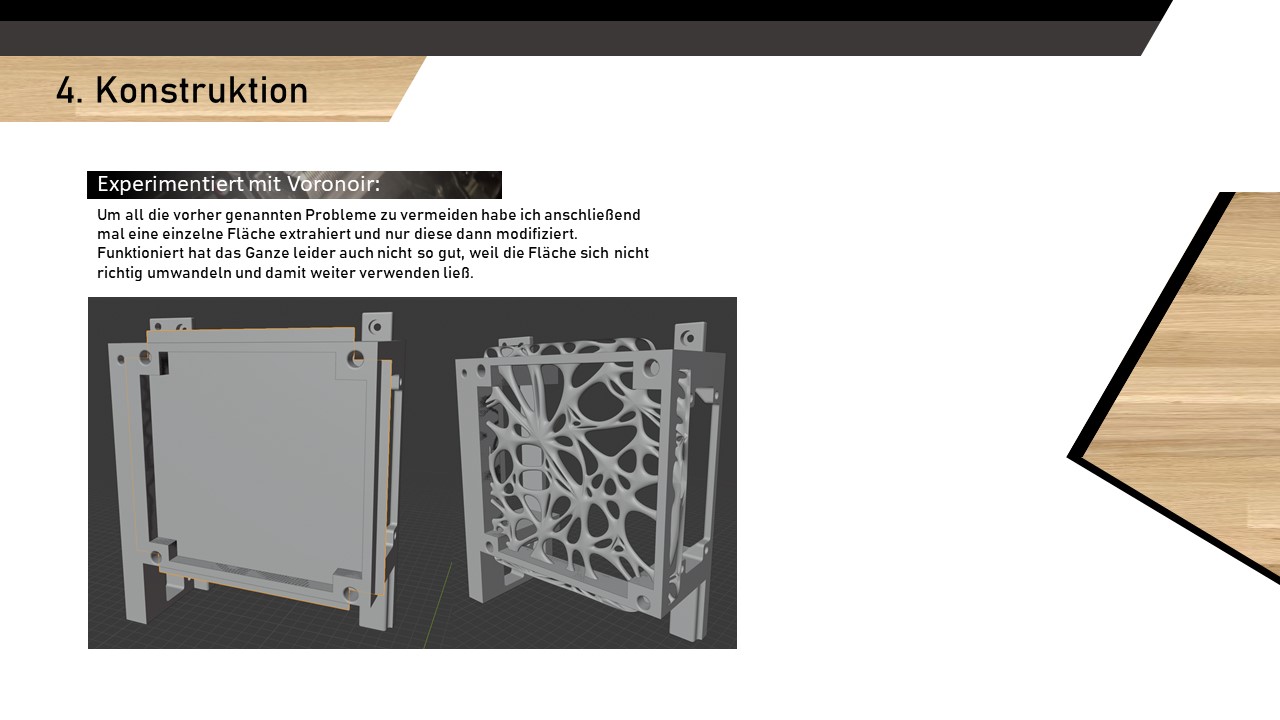

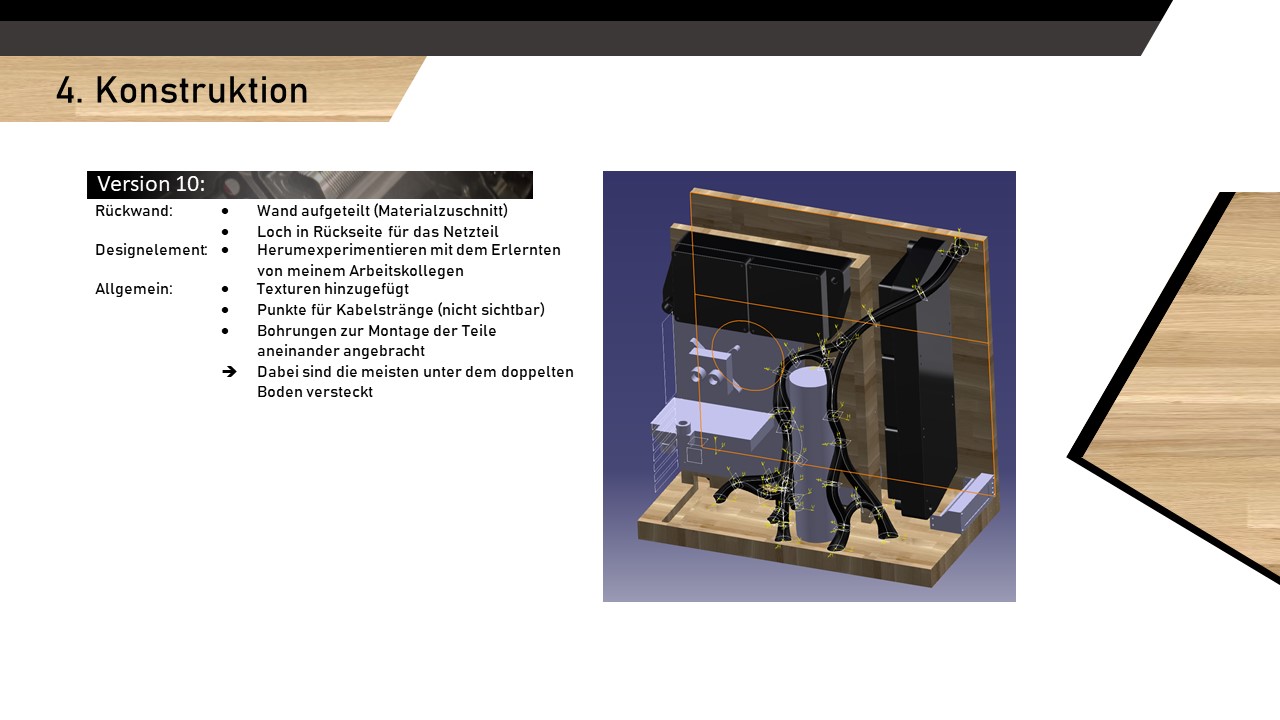

  • Slide43.JPG
    114,7 KB · Aufrufe: 365

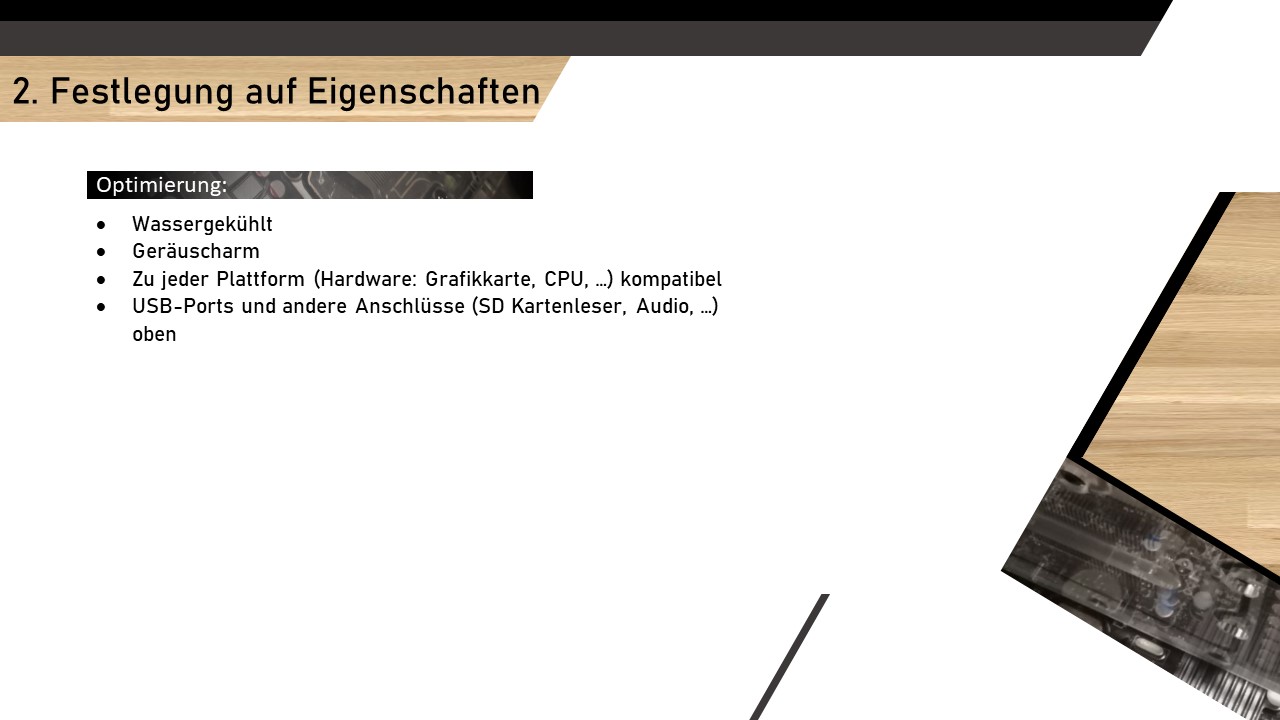

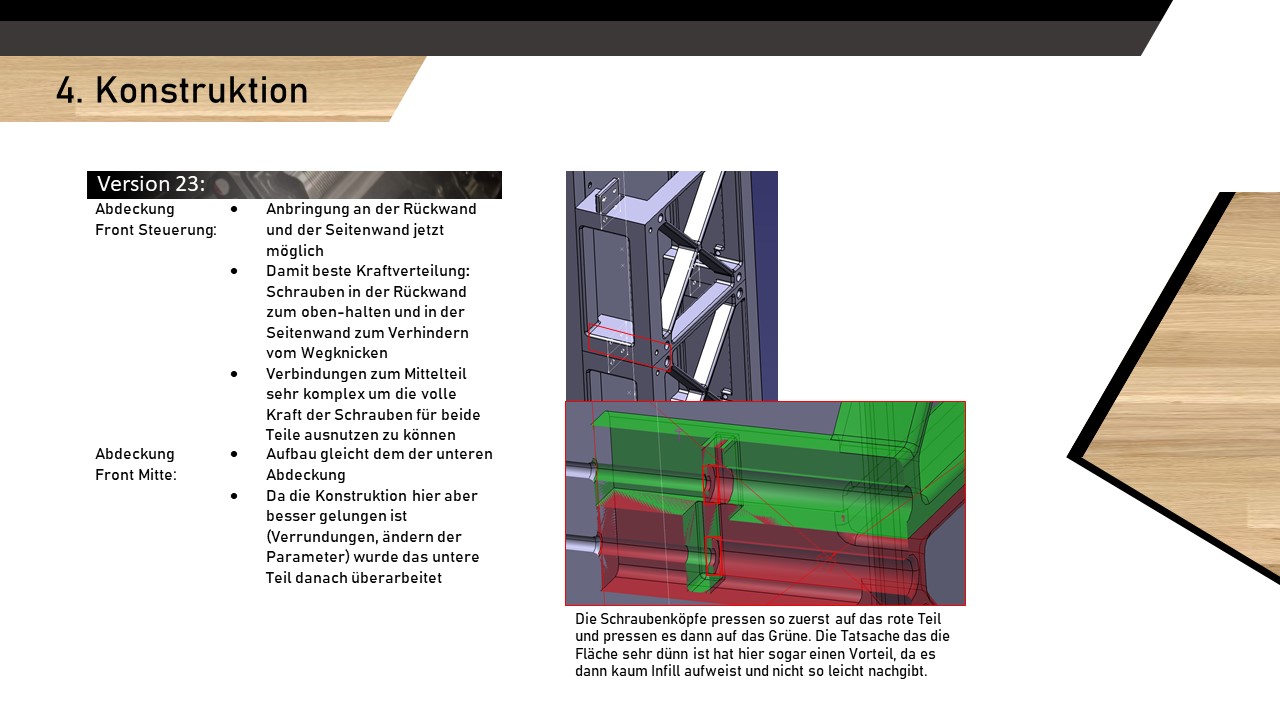

  • Slide2.JPG
    98,7 KB · Aufrufe: 369

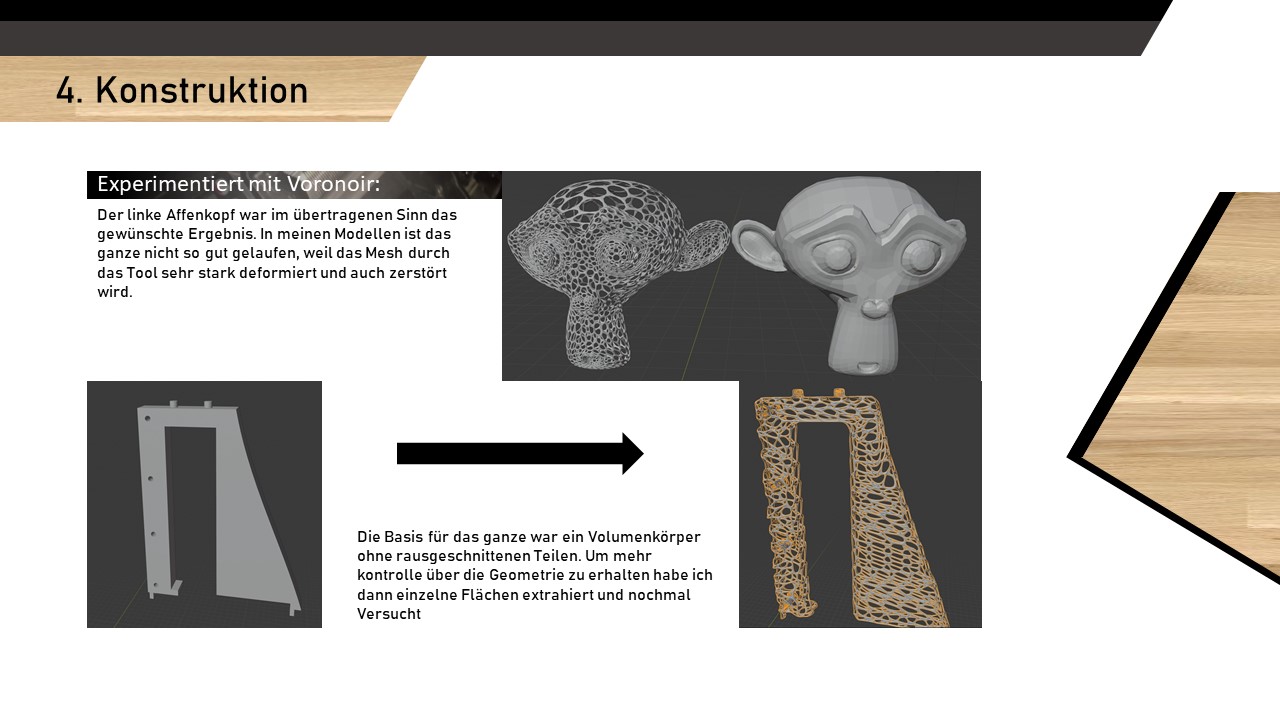

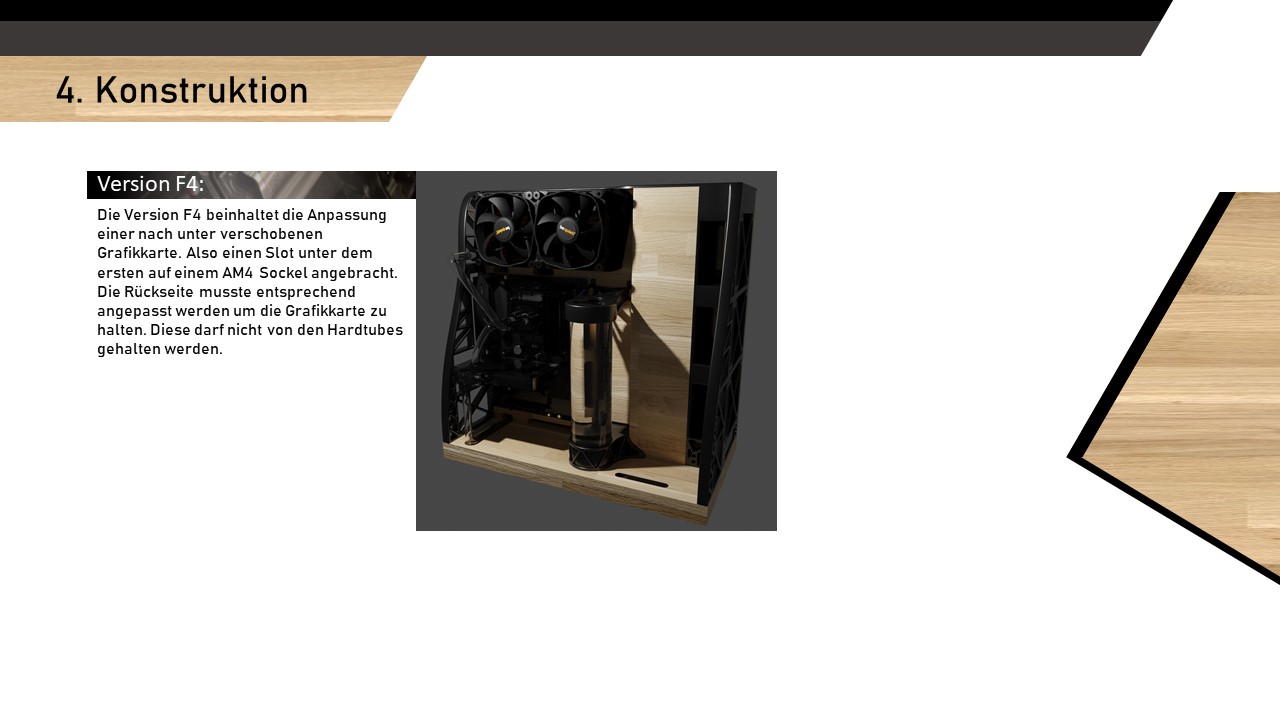

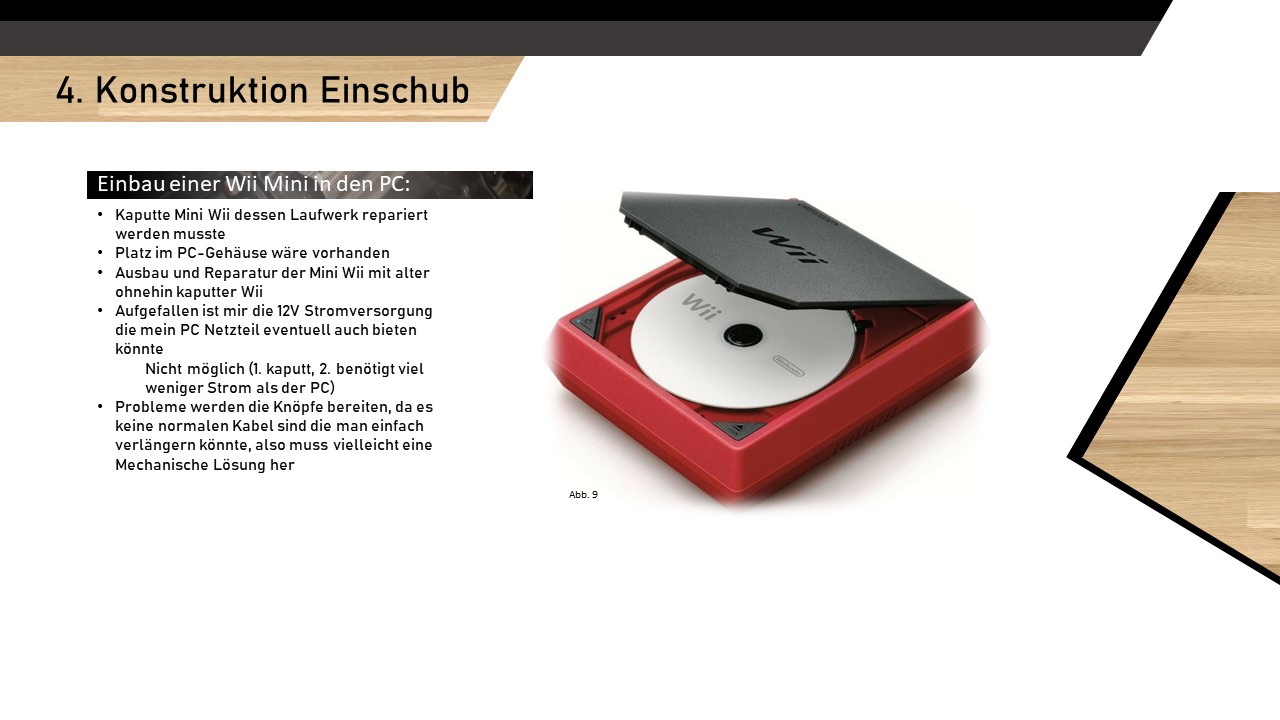

  • Slide50.JPG
    129,3 KB · Aufrufe: 356

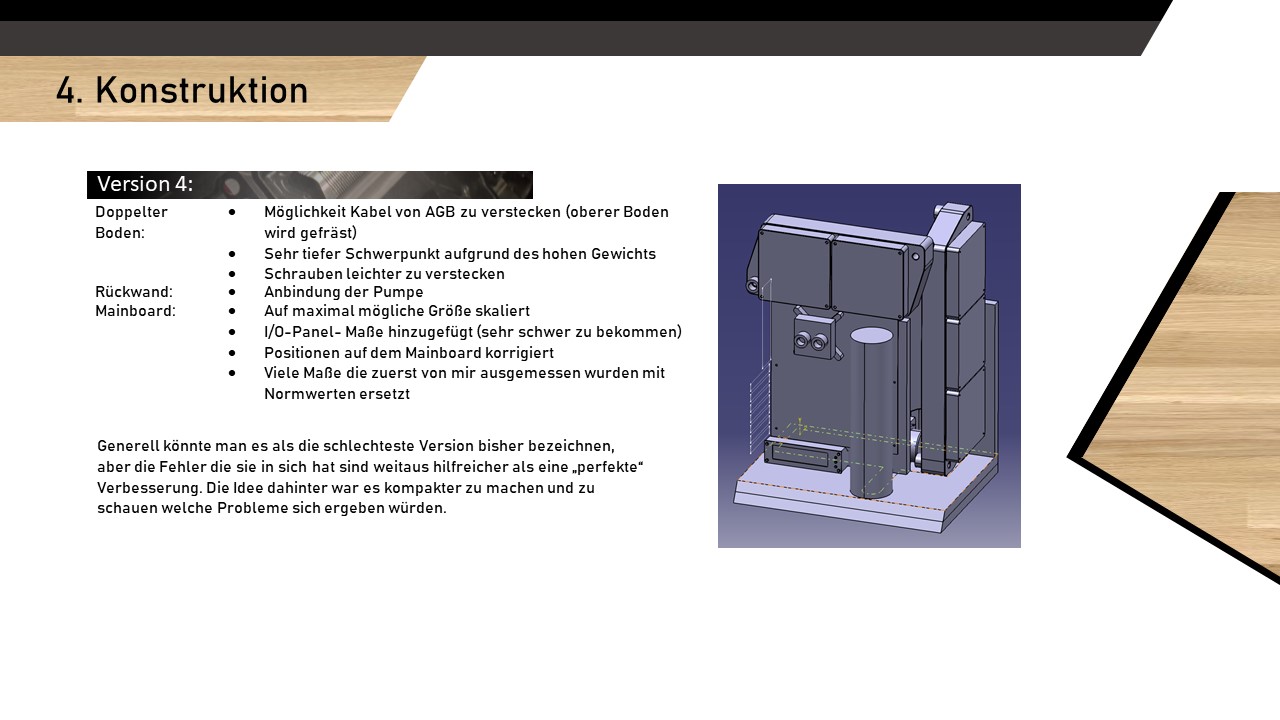

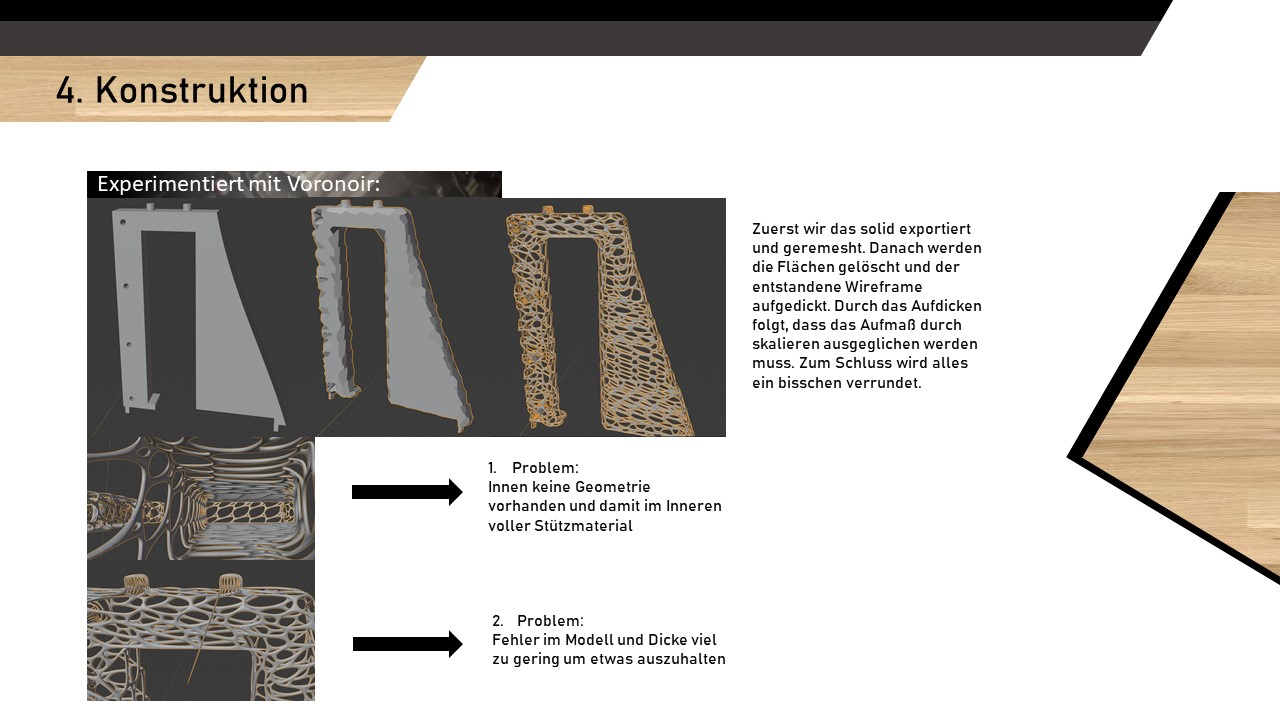

  • Slide51.JPG
    134,2 KB · Aufrufe: 365

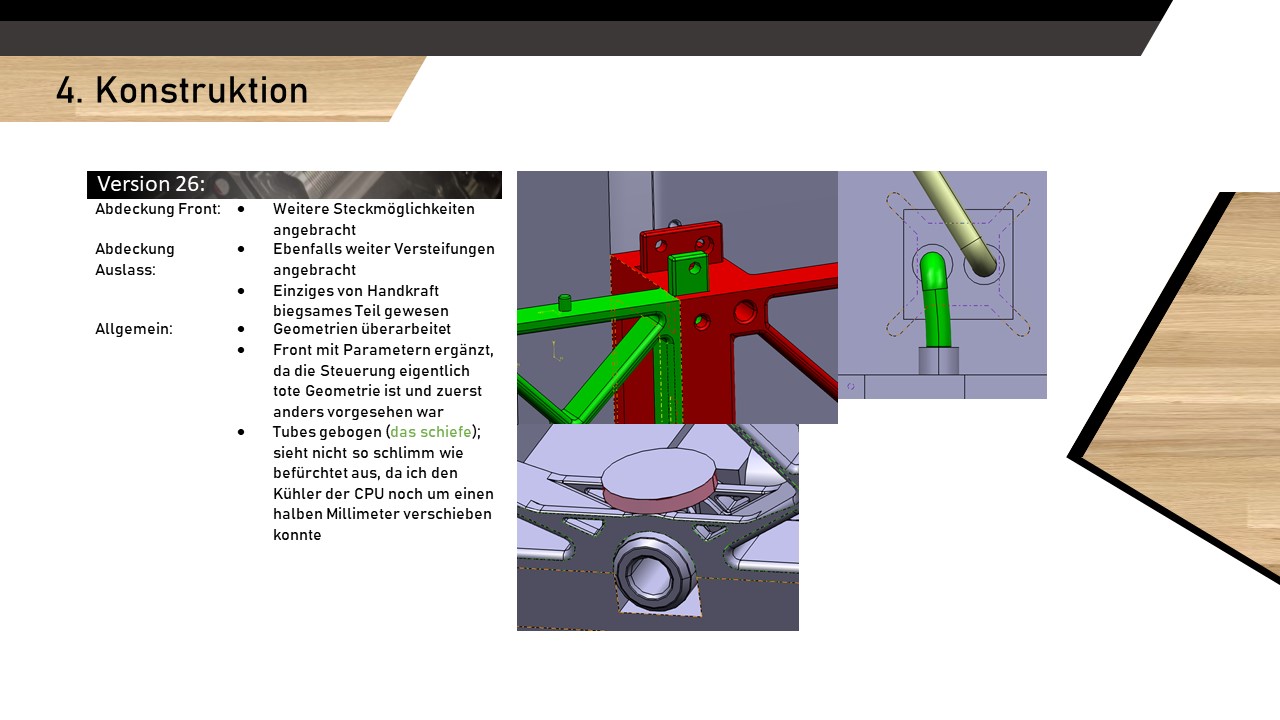

  • Slide52.JPG
    109,6 KB · Aufrufe: 383

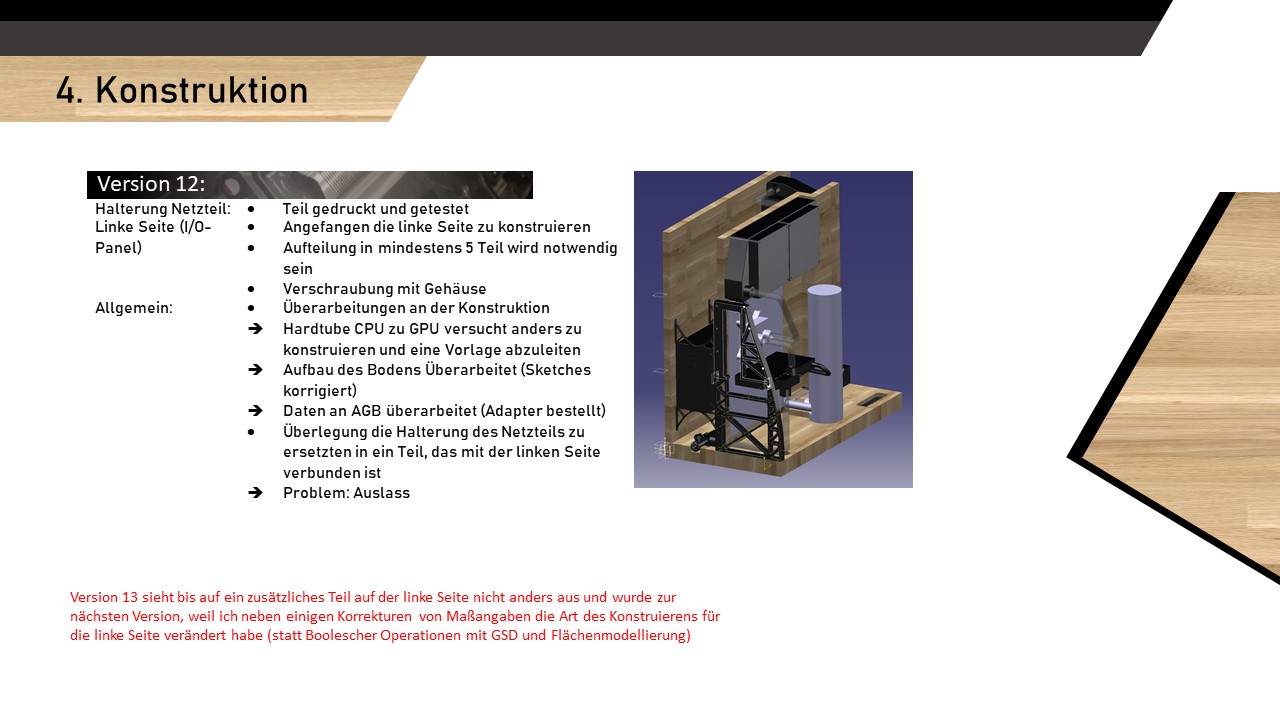

  • Slide59.JPG
    149,2 KB · Aufrufe: 397
  • Gefällt mir
Reaktionen: tochan01, Larnak, MTGL und 19 andere
2 Post


Anhänge

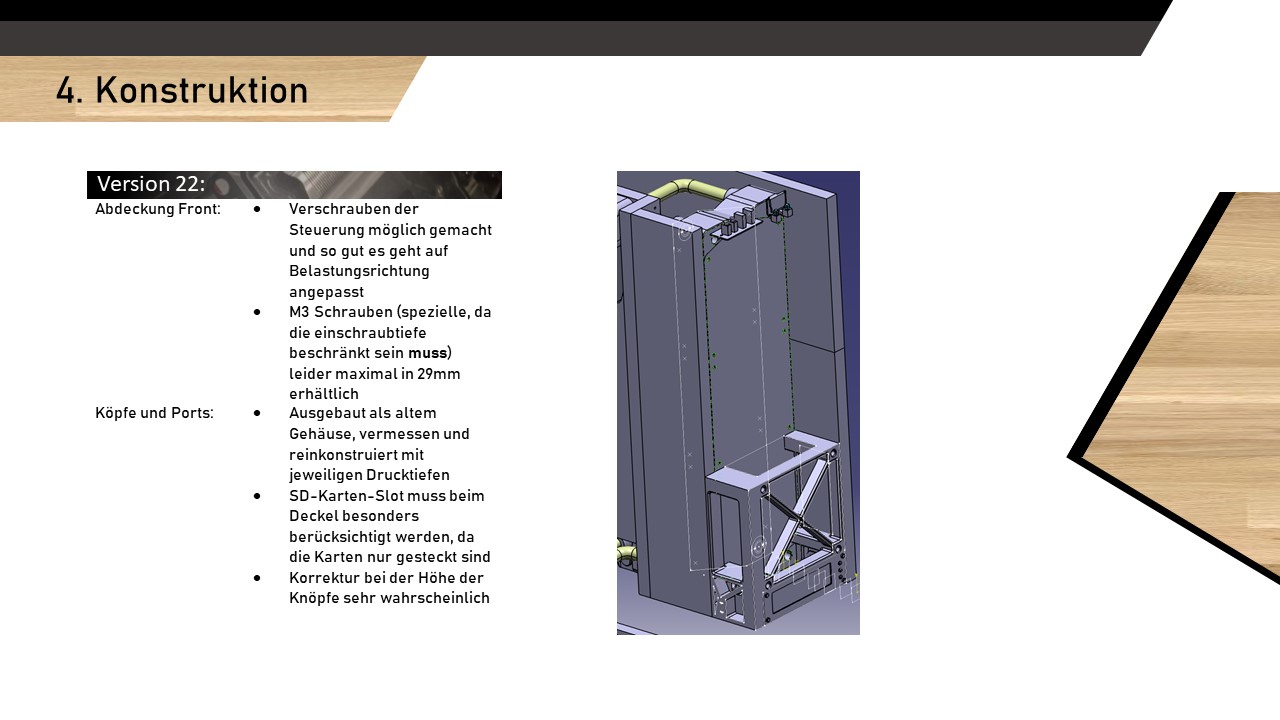

  • Slide43.JPG
    114,7 KB · Aufrufe: 349

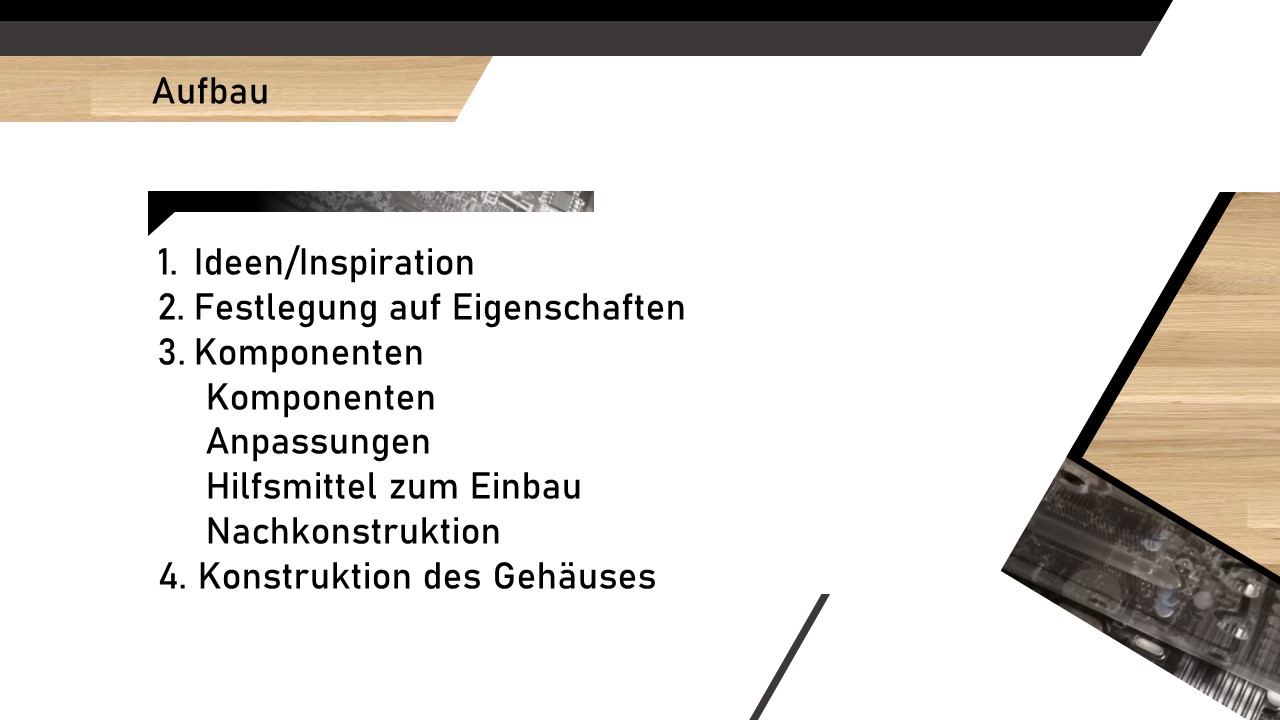

  • Slide2.JPG
    98,7 KB · Aufrufe: 350

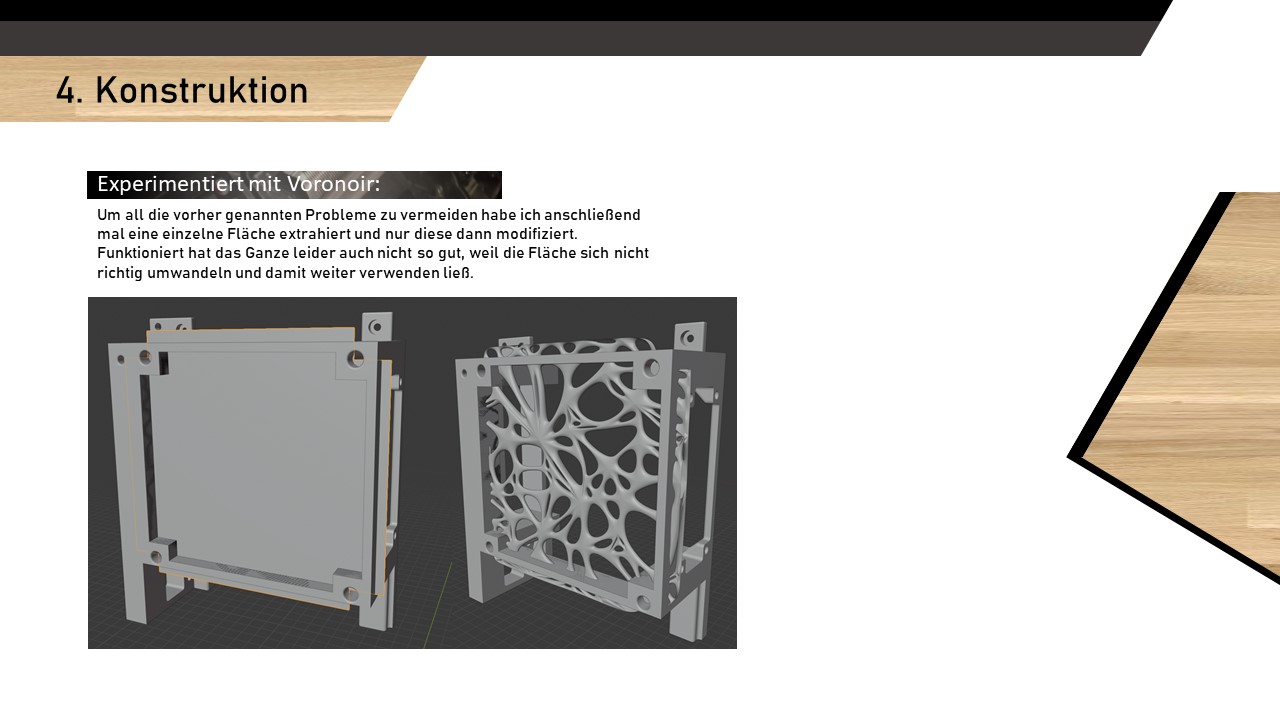

  • Slide4.JPG
    107 KB · Aufrufe: 340

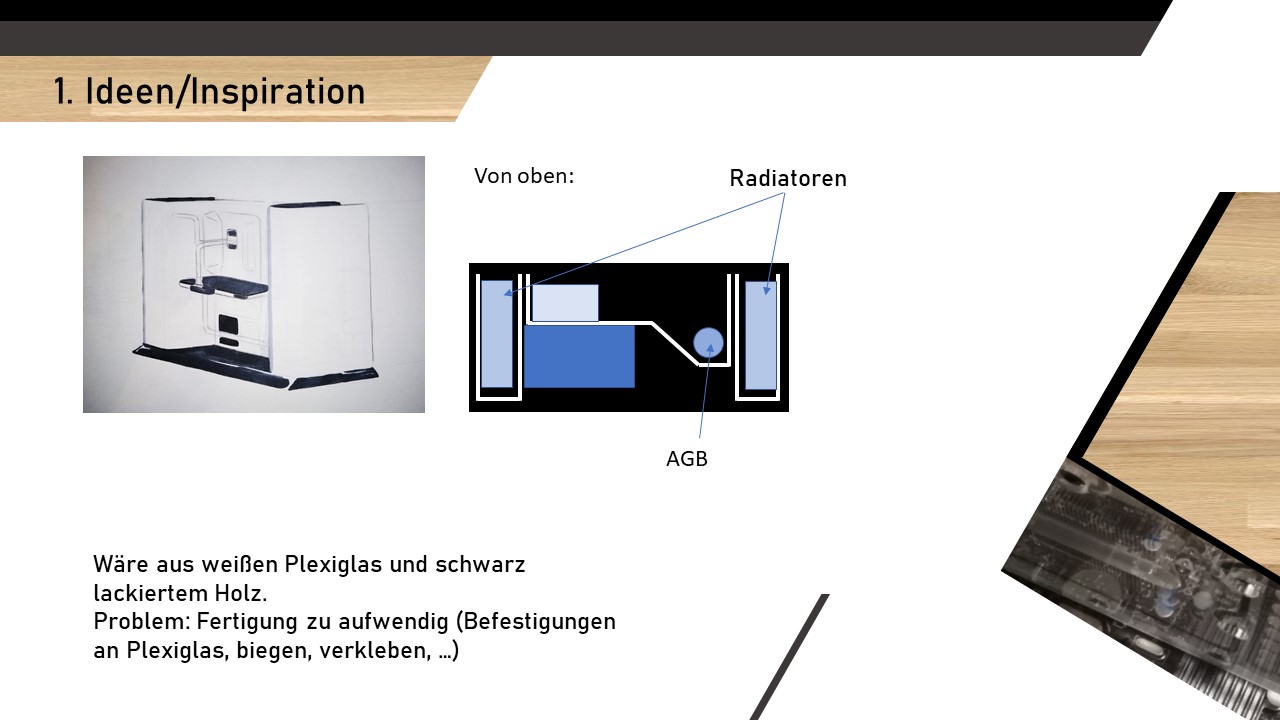

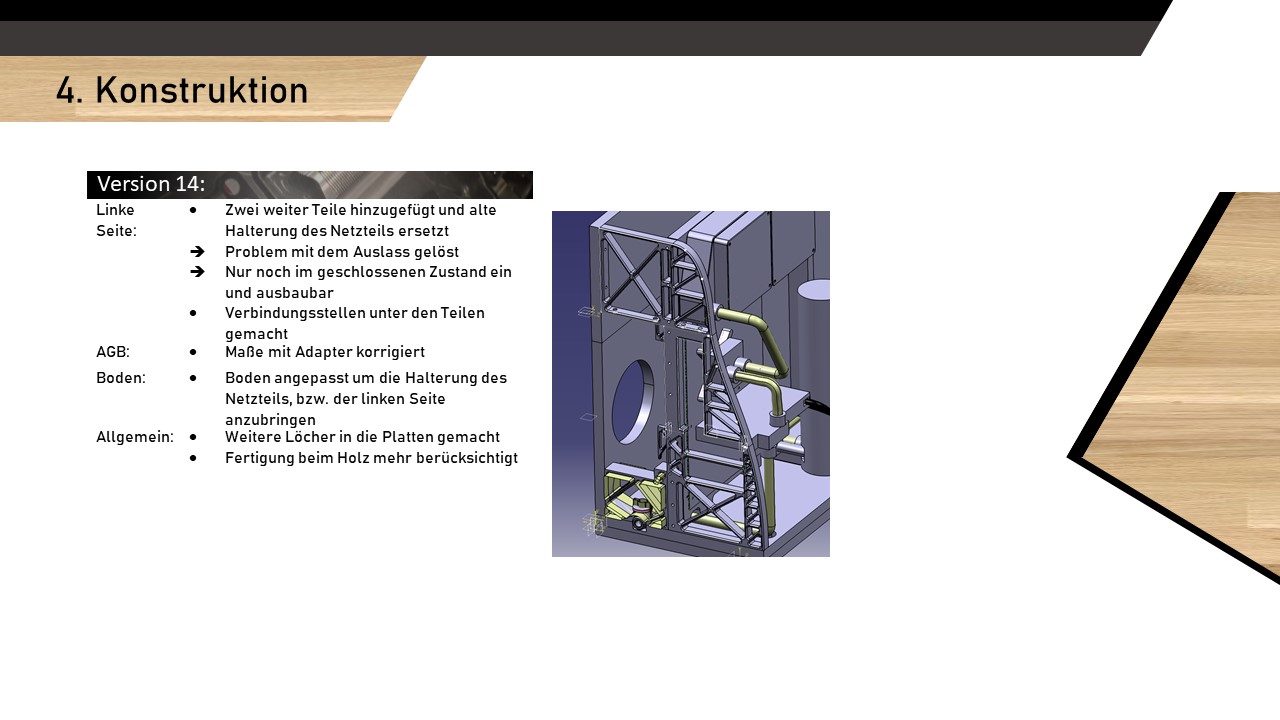

  • Slide5.JPG
    102,6 KB · Aufrufe: 337

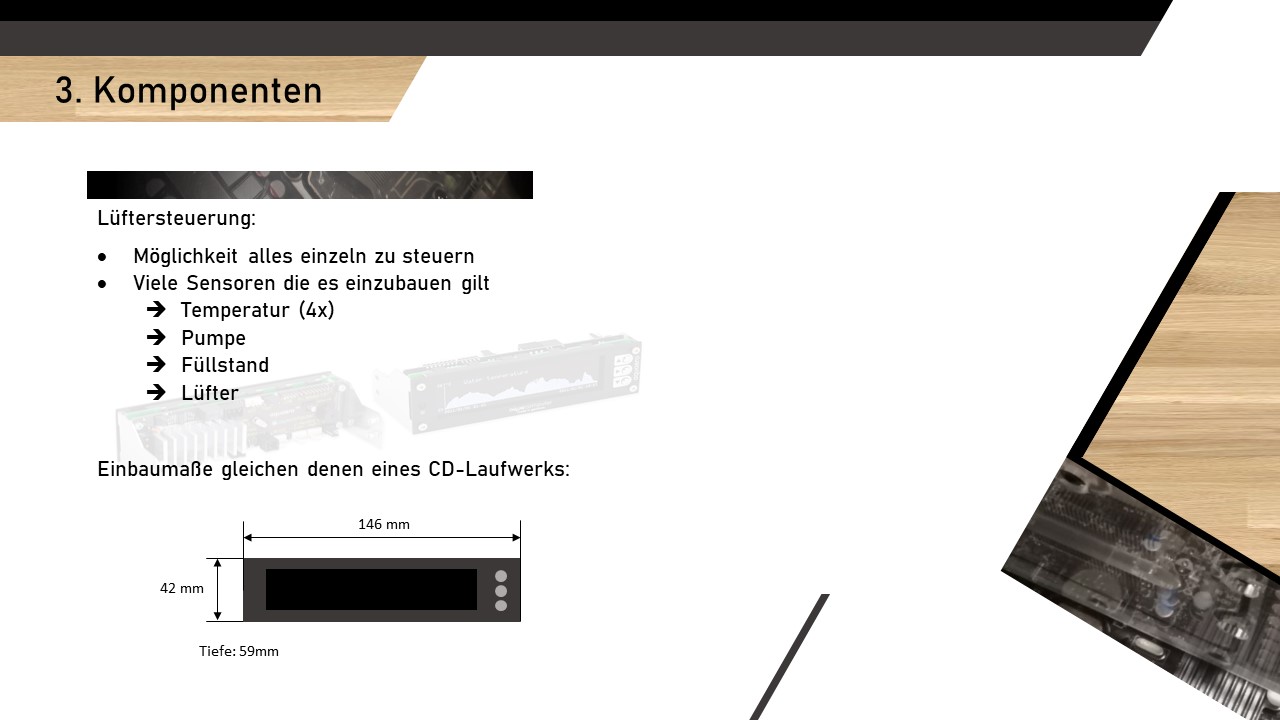

  • Slide6.JPG
    117,3 KB · Aufrufe: 338
  • Slide7.JPG
    120,7 KB · Aufrufe: 328
  • Slide8.JPG
    84,7 KB · Aufrufe: 330
  • Slide9.JPG
    91,7 KB · Aufrufe: 327
  • Slide10.JPG
    93,3 KB · Aufrufe: 323

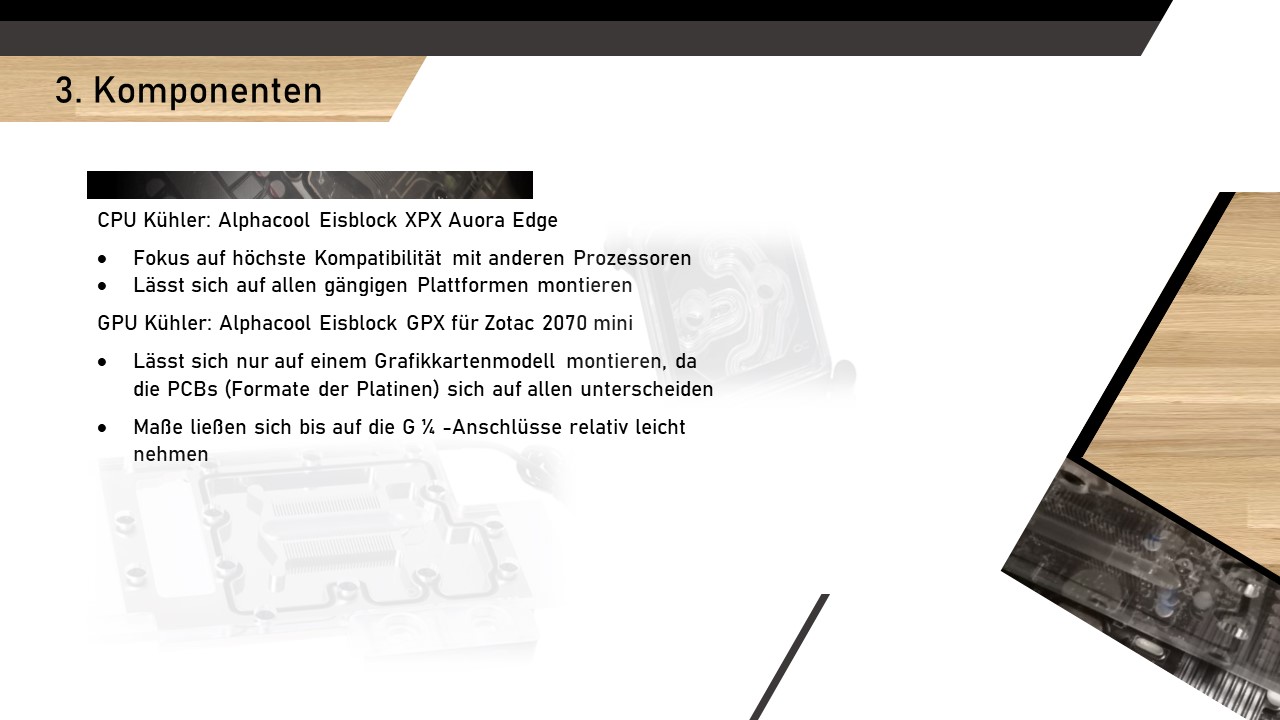

  • Slide11.JPG
    118,5 KB · Aufrufe: 328

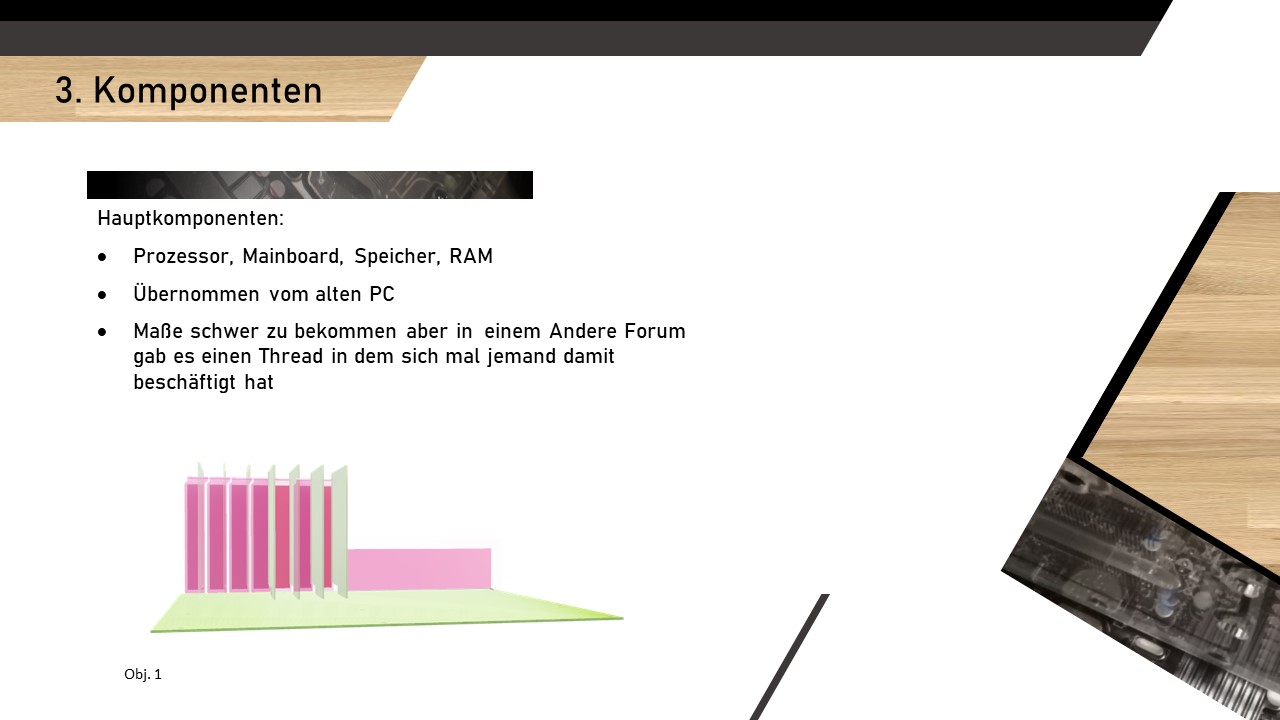

  • Slide12.JPG
    92,8 KB · Aufrufe: 327
  • Slide13.JPG
    86,7 KB · Aufrufe: 318

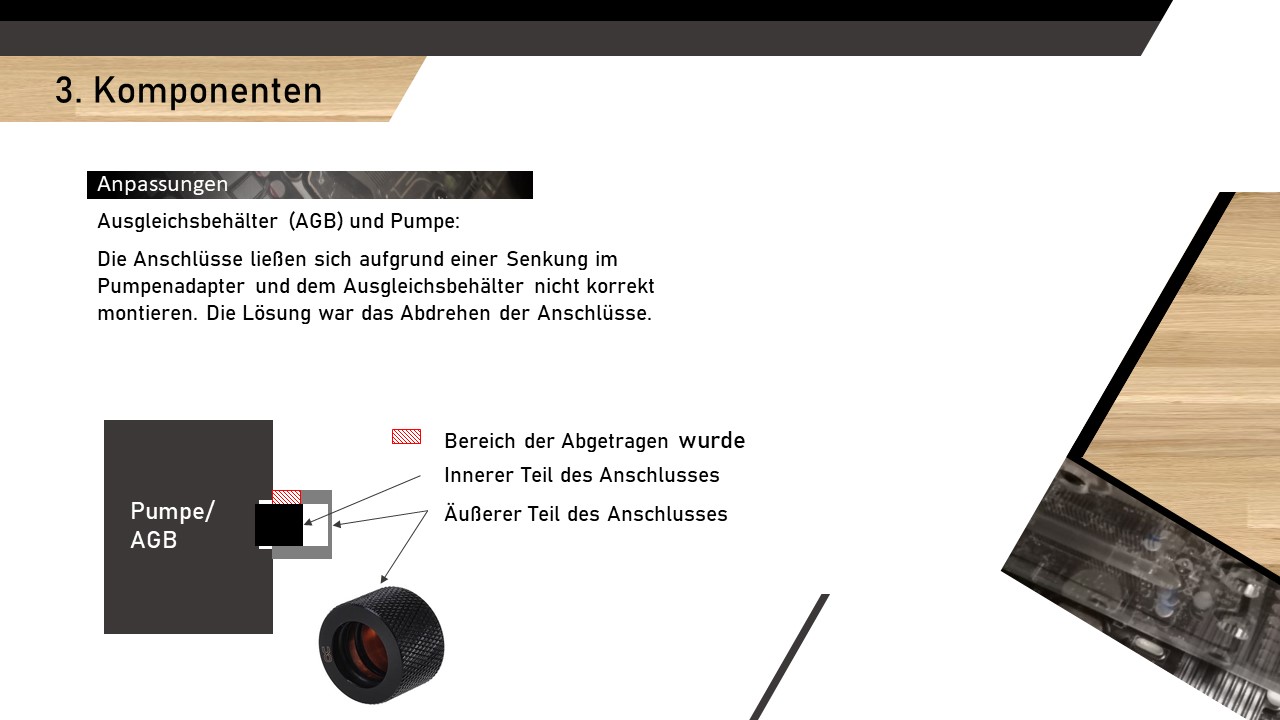

  • Slide14.JPG
    107,8 KB · Aufrufe: 318
  • Slide15.JPG
    74,8 KB · Aufrufe: 318

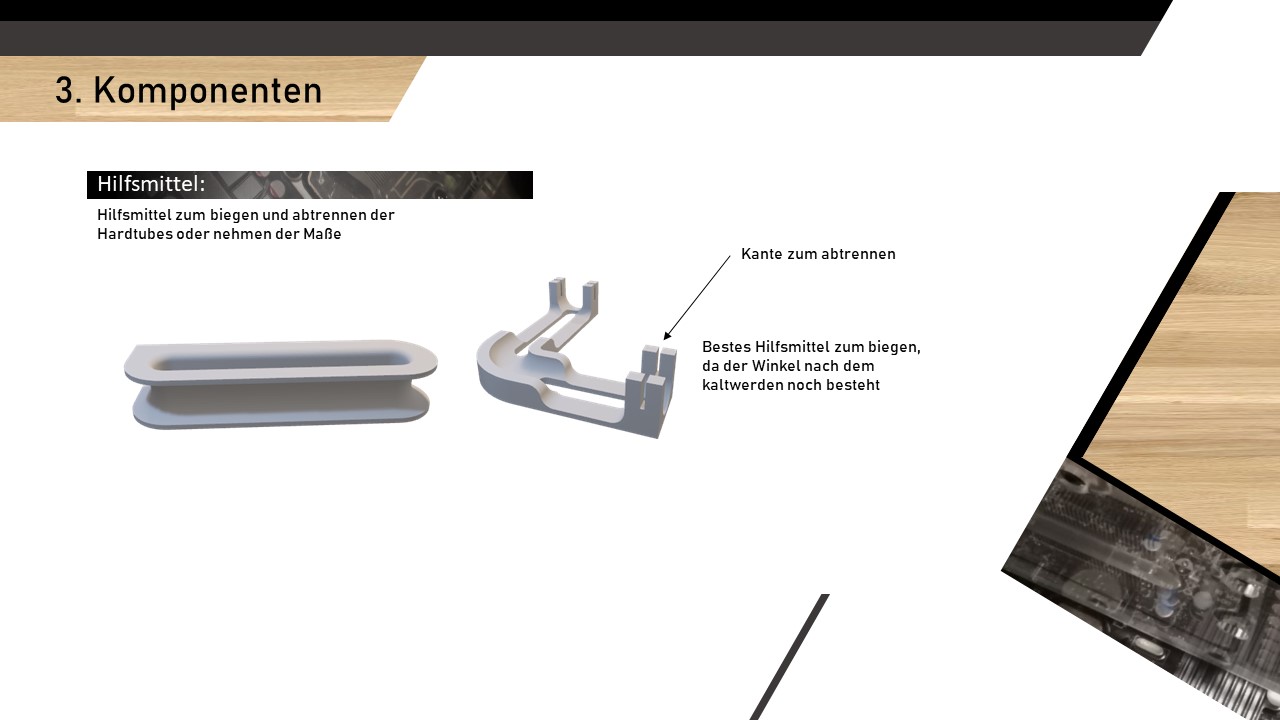

  • Slide16.JPG
    83 KB · Aufrufe: 311
  • Slide17.JPG
    125 KB · Aufrufe: 320

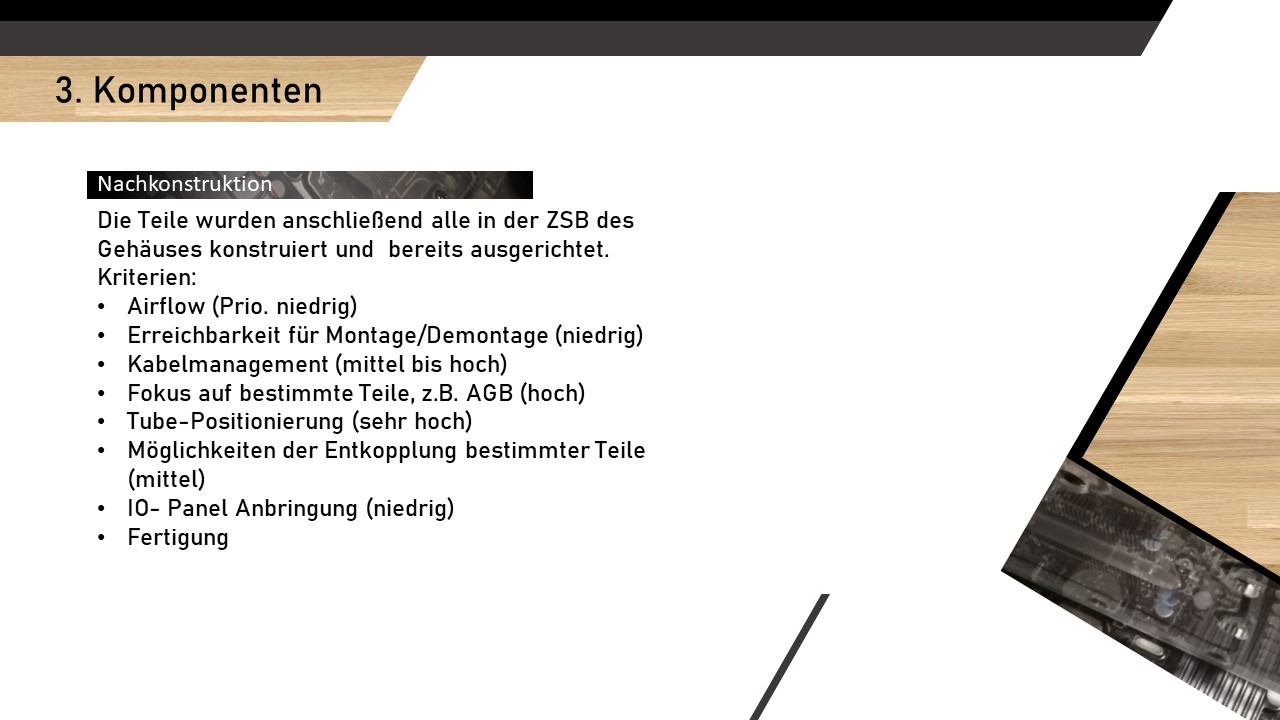

  • Slide18.JPG
    117,1 KB · Aufrufe: 315
  • Slide19.JPG
    152,7 KB · Aufrufe: 320

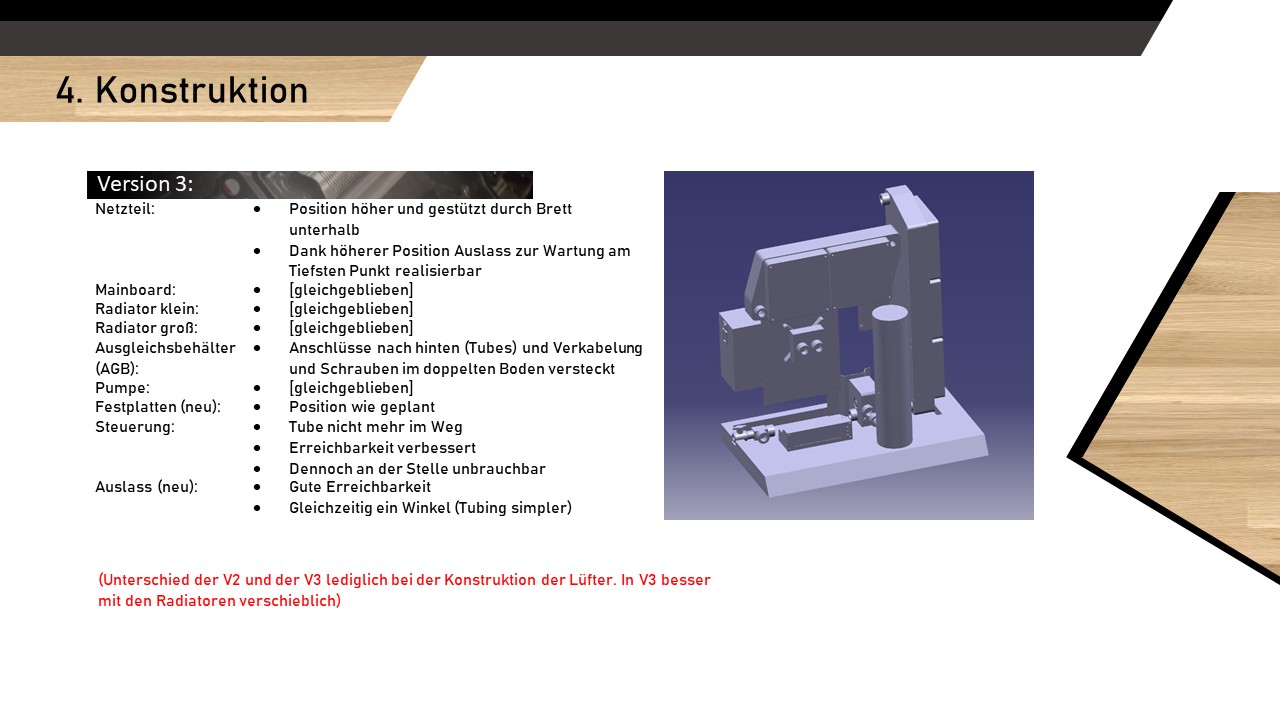

  • Slide20.JPG
    123,9 KB · Aufrufe: 319
  • Slide21.JPG
    129,6 KB · Aufrufe: 319

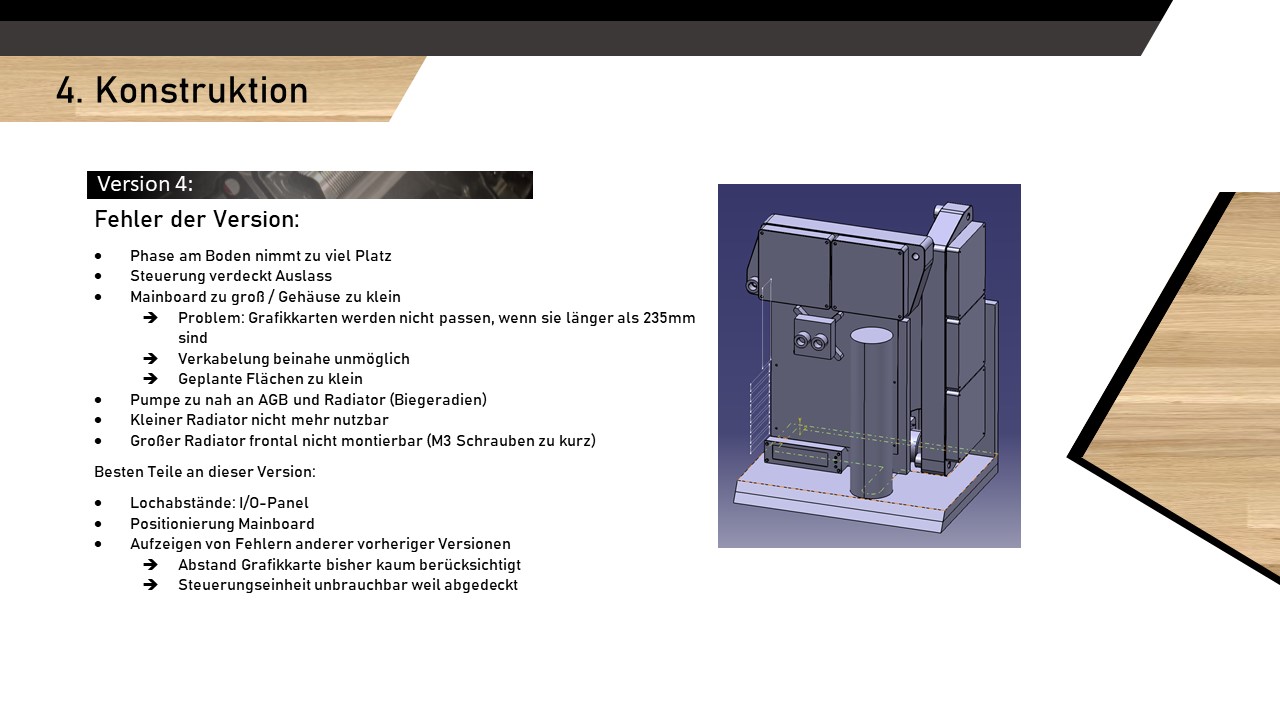

  • Slide22.JPG
    128,7 KB · Aufrufe: 314
  • Slide23.JPG
    134,7 KB · Aufrufe: 317

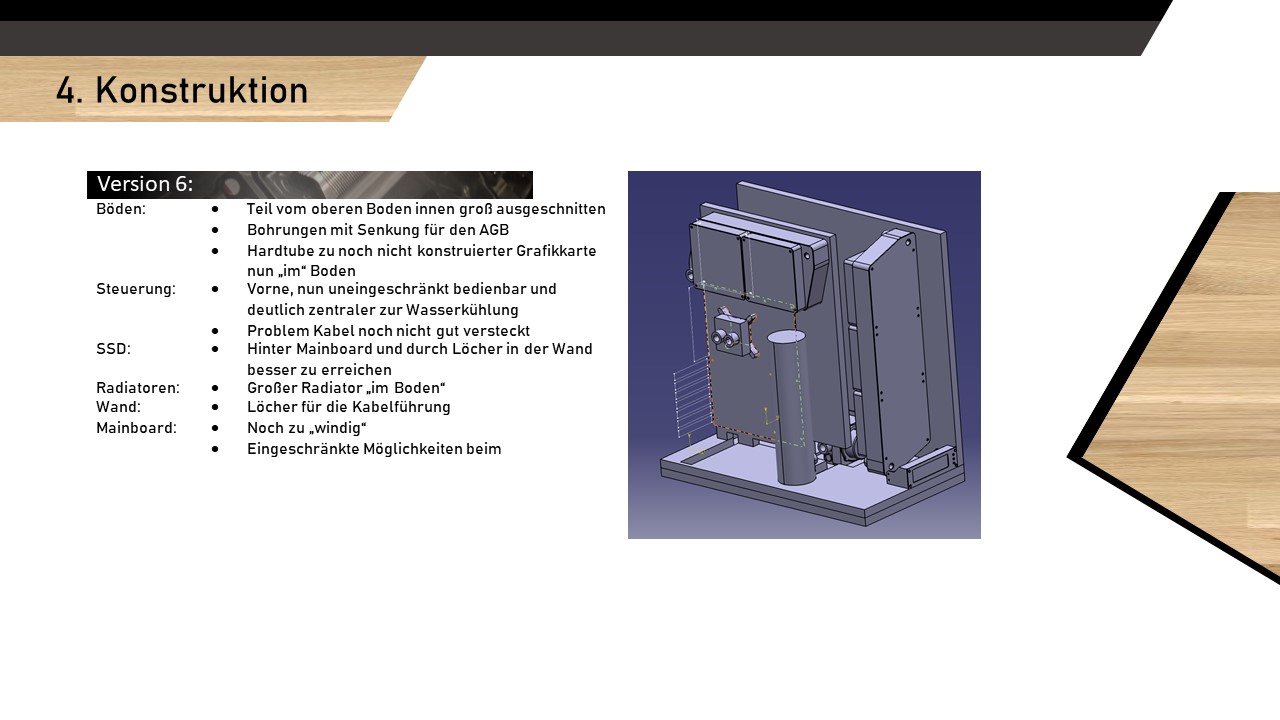

  • Slide24.JPG
    115,9 KB · Aufrufe: 317
  • Slide25.JPG
    106,5 KB · Aufrufe: 316
  • Slide26.JPG
    112,6 KB · Aufrufe: 316

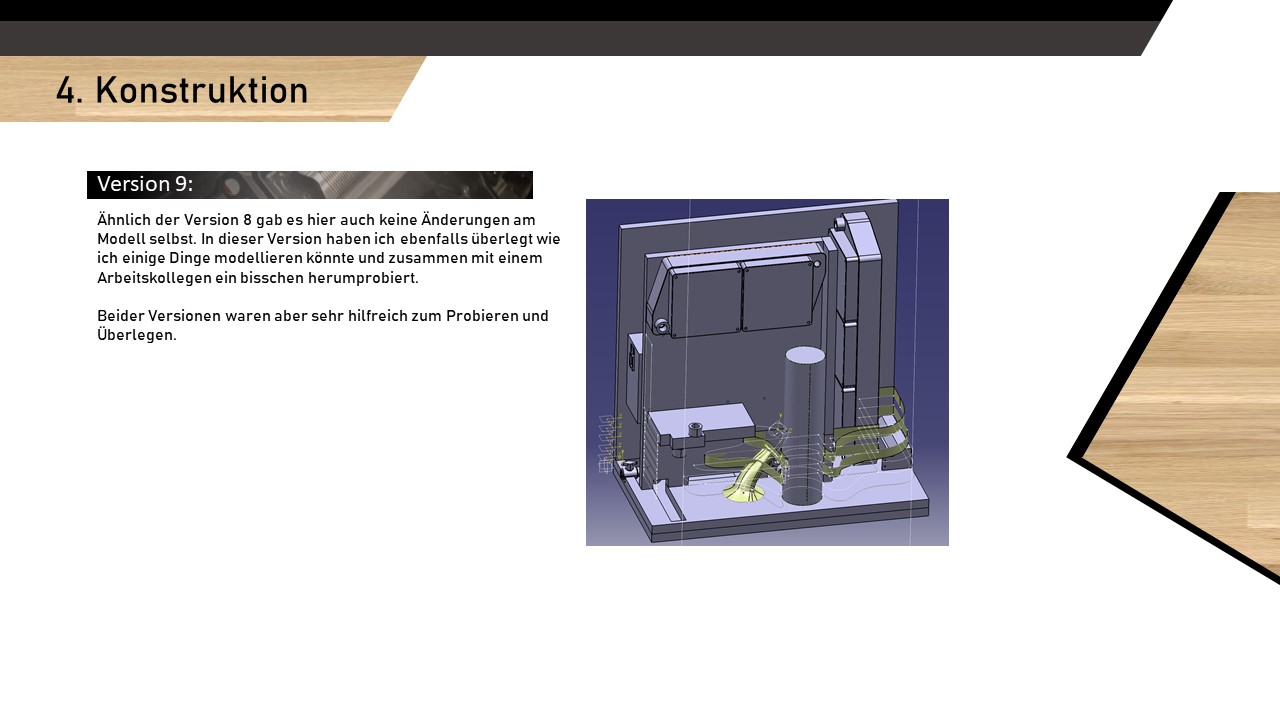

  • Slide27.JPG
    103,7 KB · Aufrufe: 323

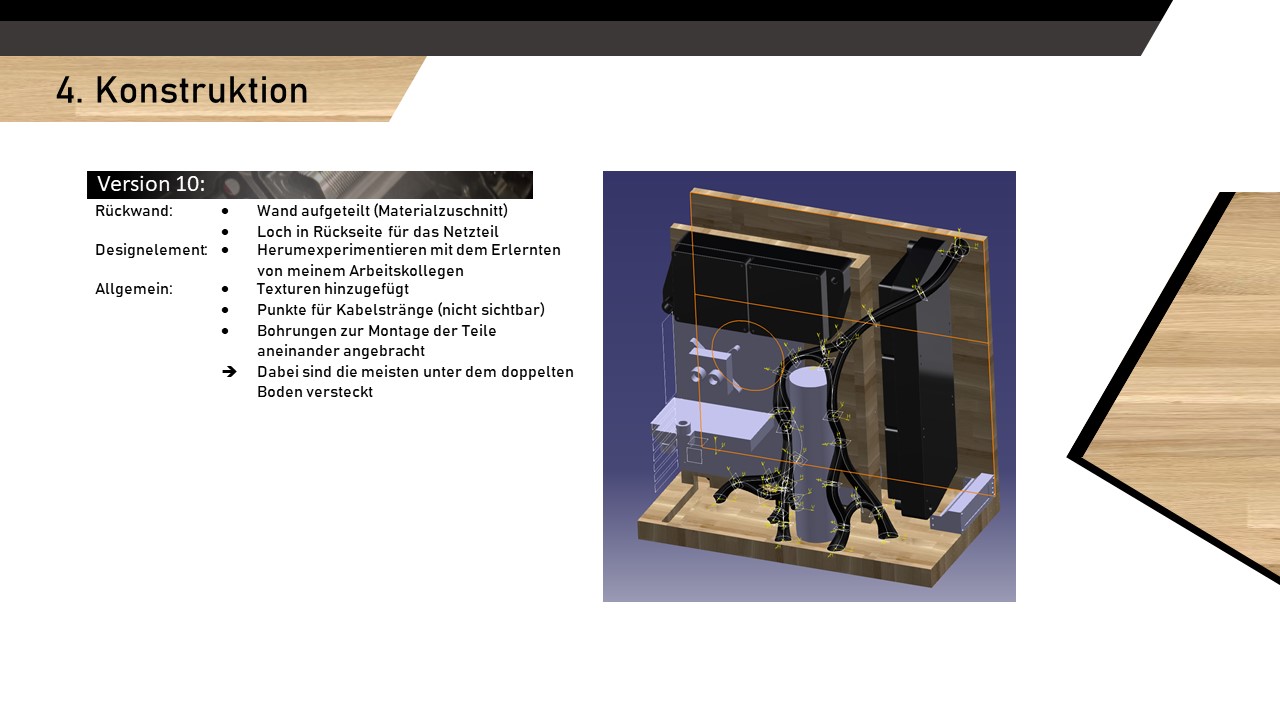

  • Slide28.JPG
    116 KB · Aufrufe: 318
  • Slide29.JPG
    136,8 KB · Aufrufe: 322
  • Slide30.JPG
    115,8 KB · Aufrufe: 326

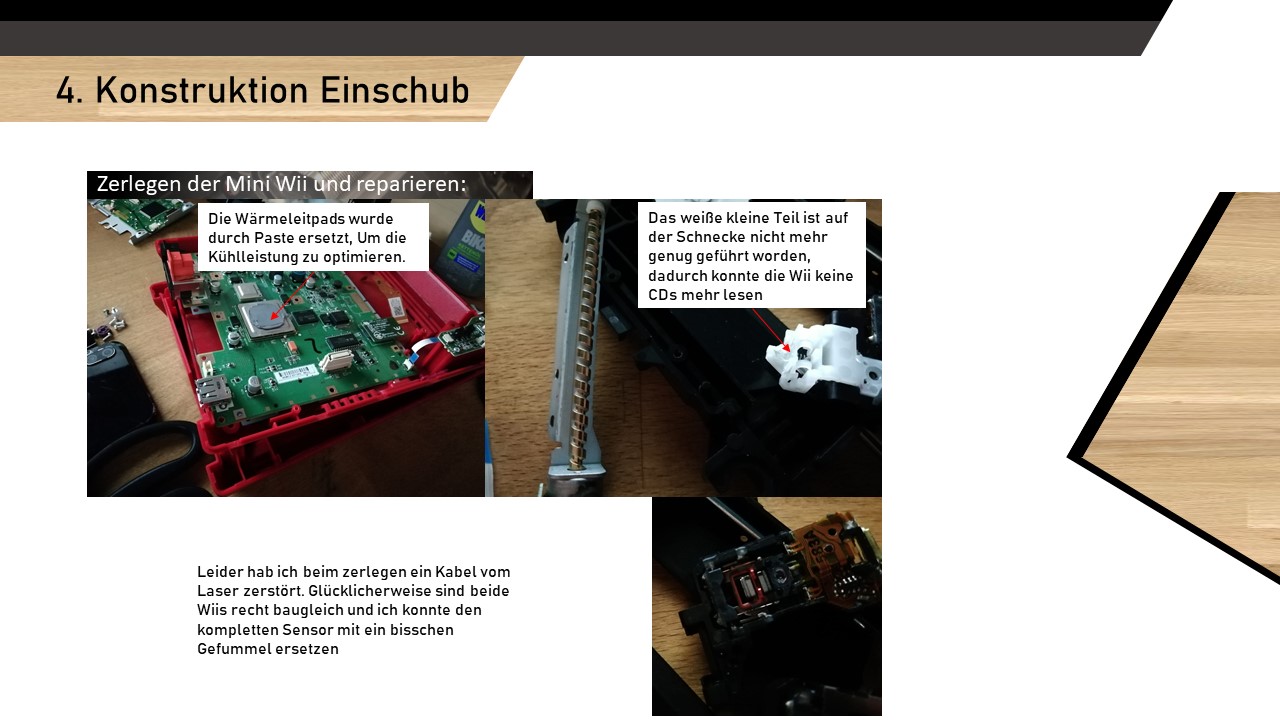

  • Slide31.JPG
    151,4 KB · Aufrufe: 332

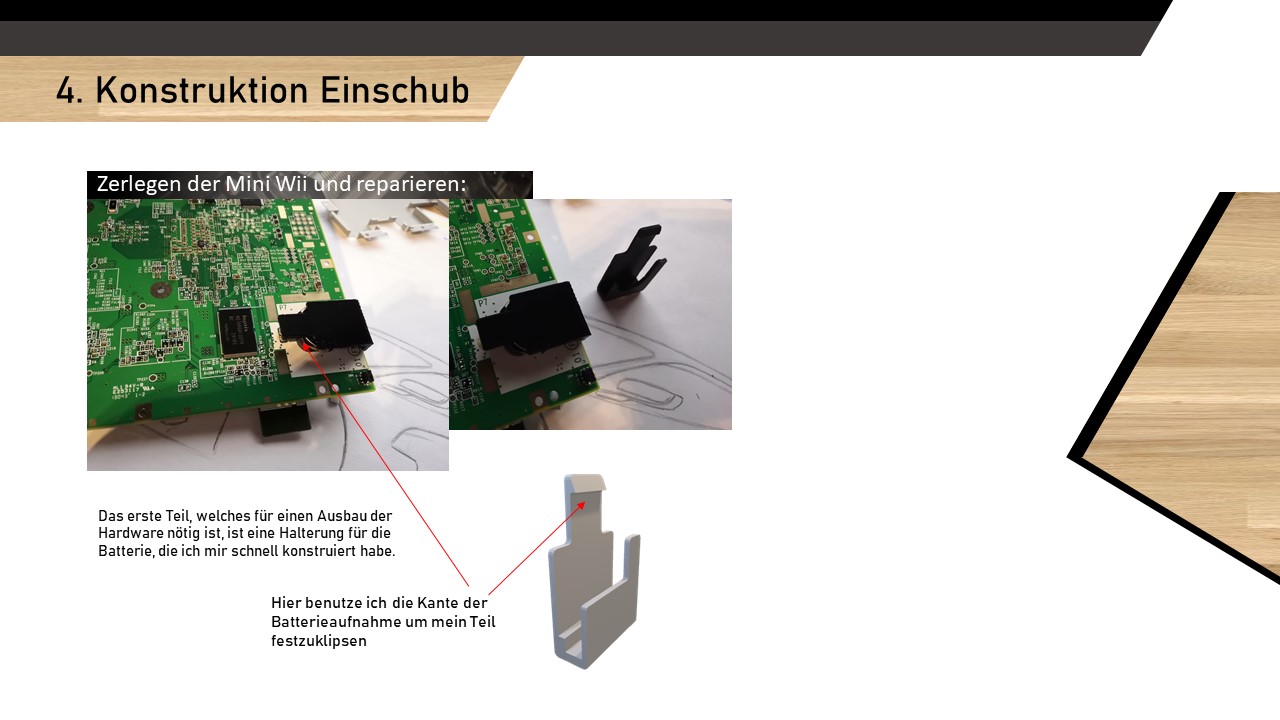

  • Slide32.JPG
    121,6 KB · Aufrufe: 330
  • Slide33.JPG
    105,5 KB · Aufrufe: 321

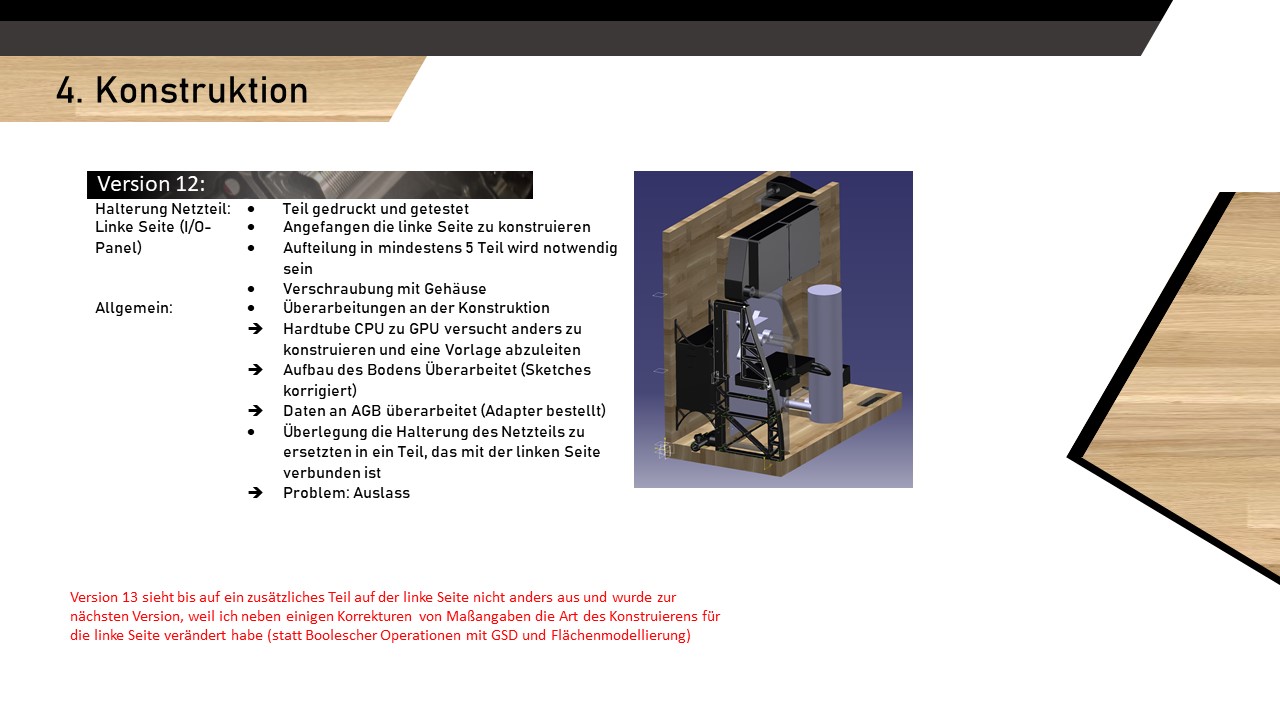

  • Slide34.JPG
    135,1 KB · Aufrufe: 319

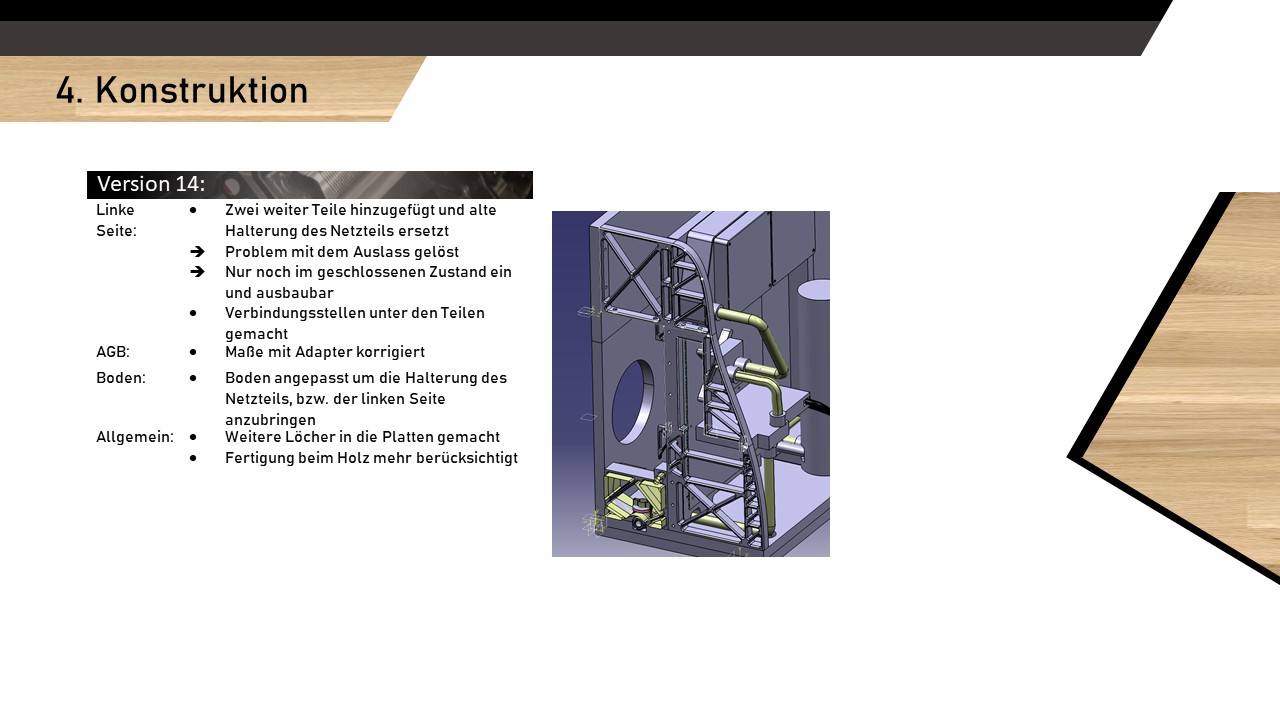

  • Slide35.JPG
    115,7 KB · Aufrufe: 318
  • Slide36.JPG
    145,3 KB · Aufrufe: 323

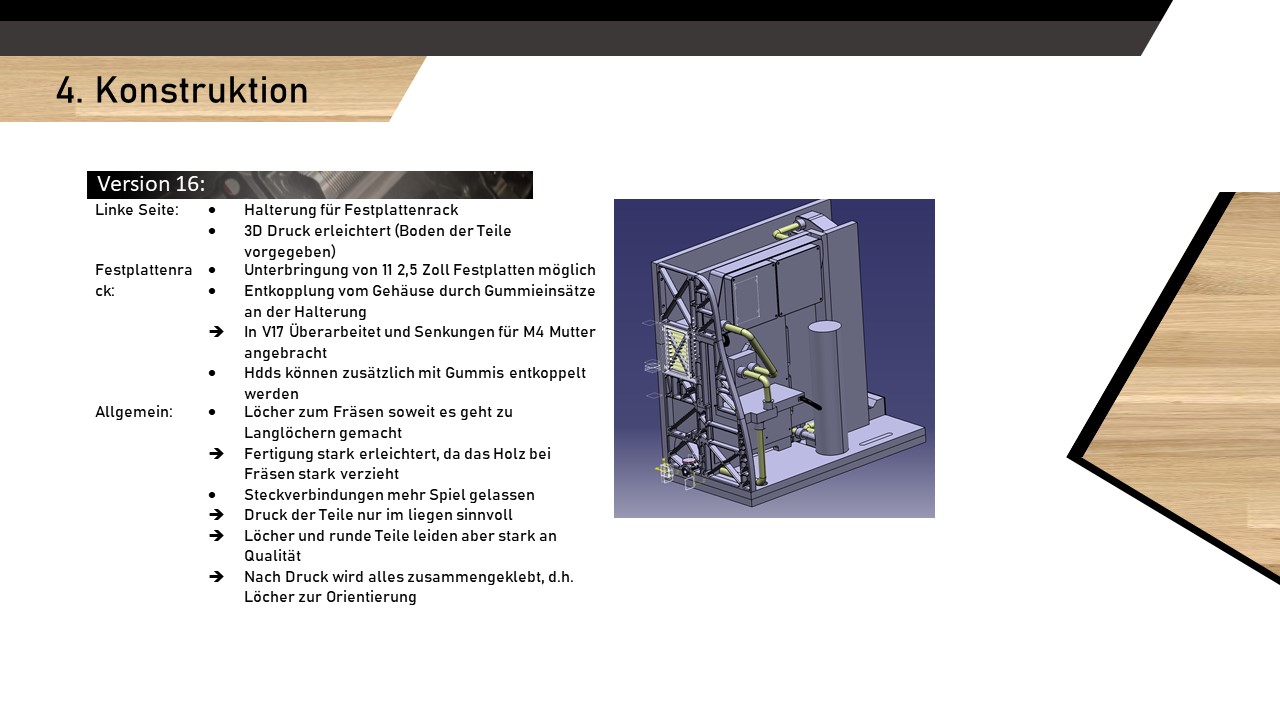

  • Slide37.JPG
    131,2 KB · Aufrufe: 321

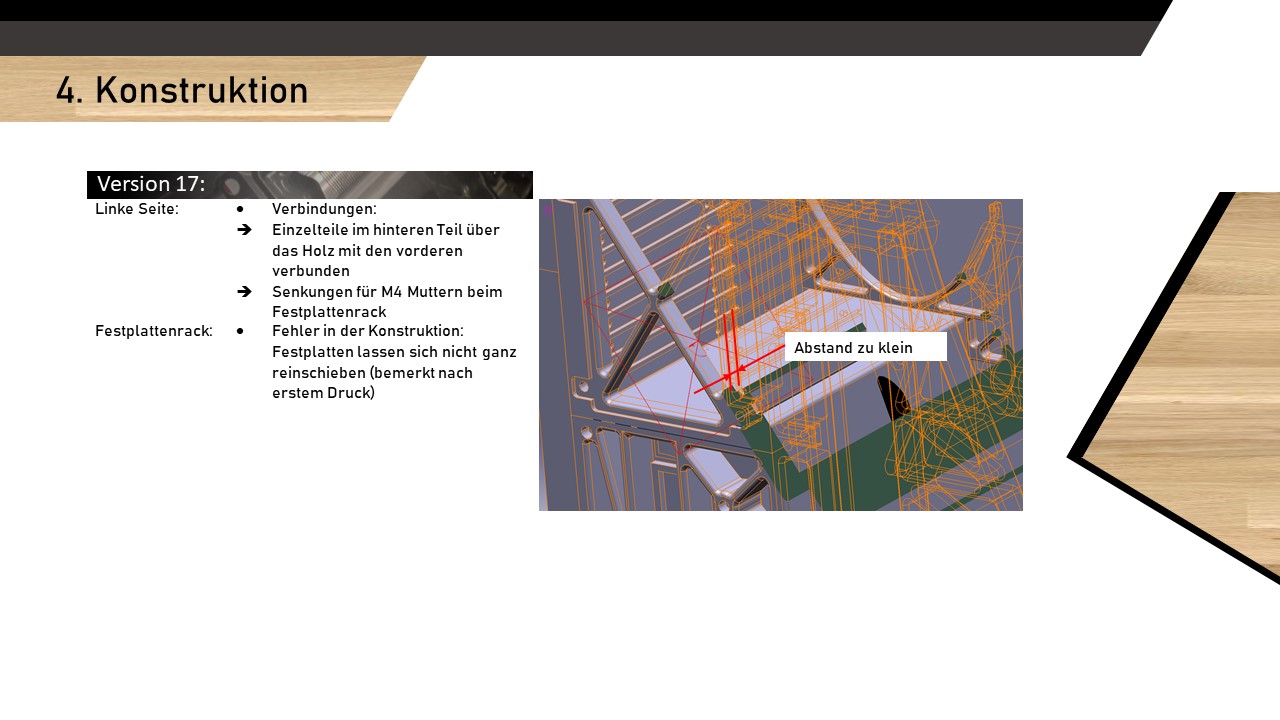

  • Slide38.JPG
    131,1 KB · Aufrufe: 319
  • Slide39.JPG
    142,9 KB · Aufrufe: 323

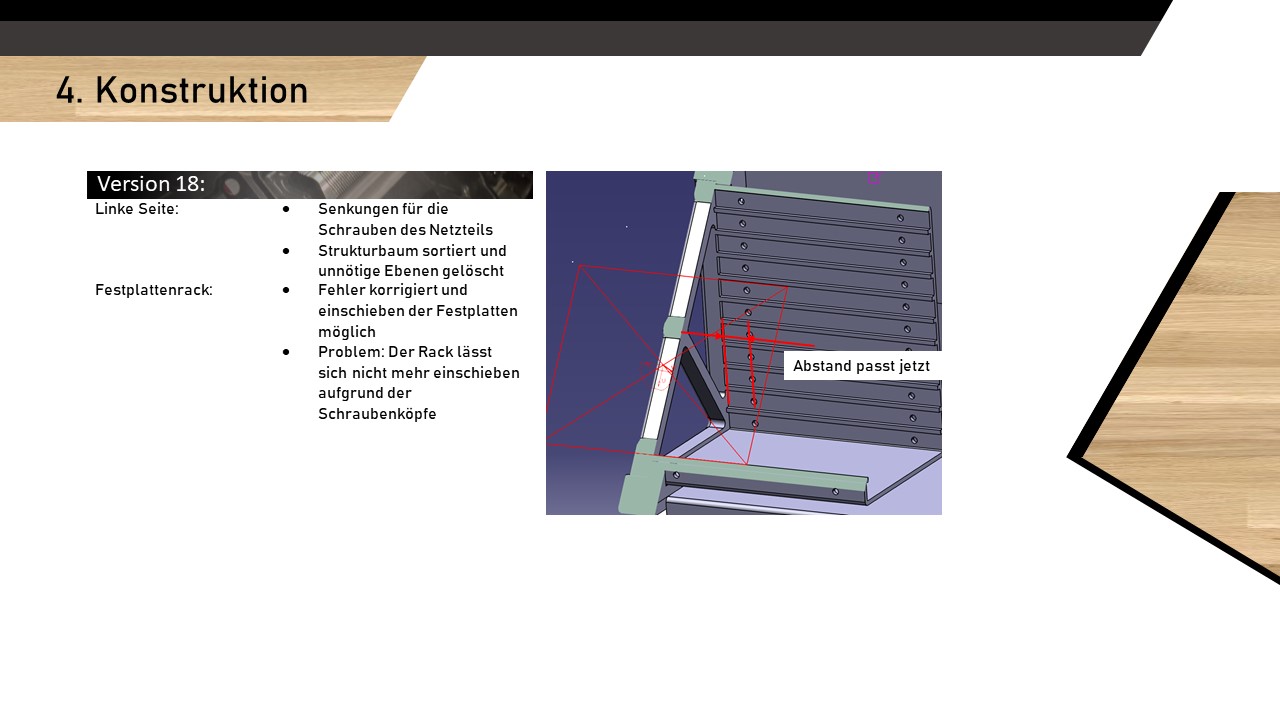

  • Slide40.JPG
    101,9 KB · Aufrufe: 322

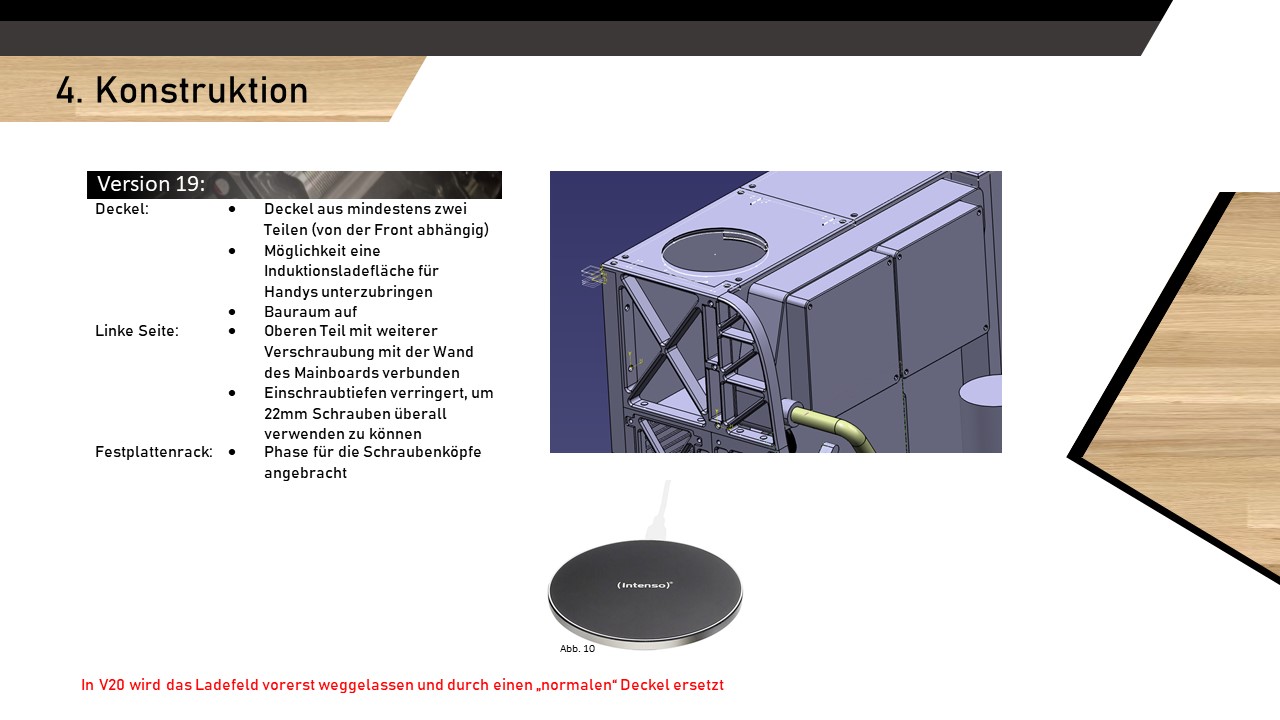

  • Slide41.JPG
    124,5 KB · Aufrufe: 318

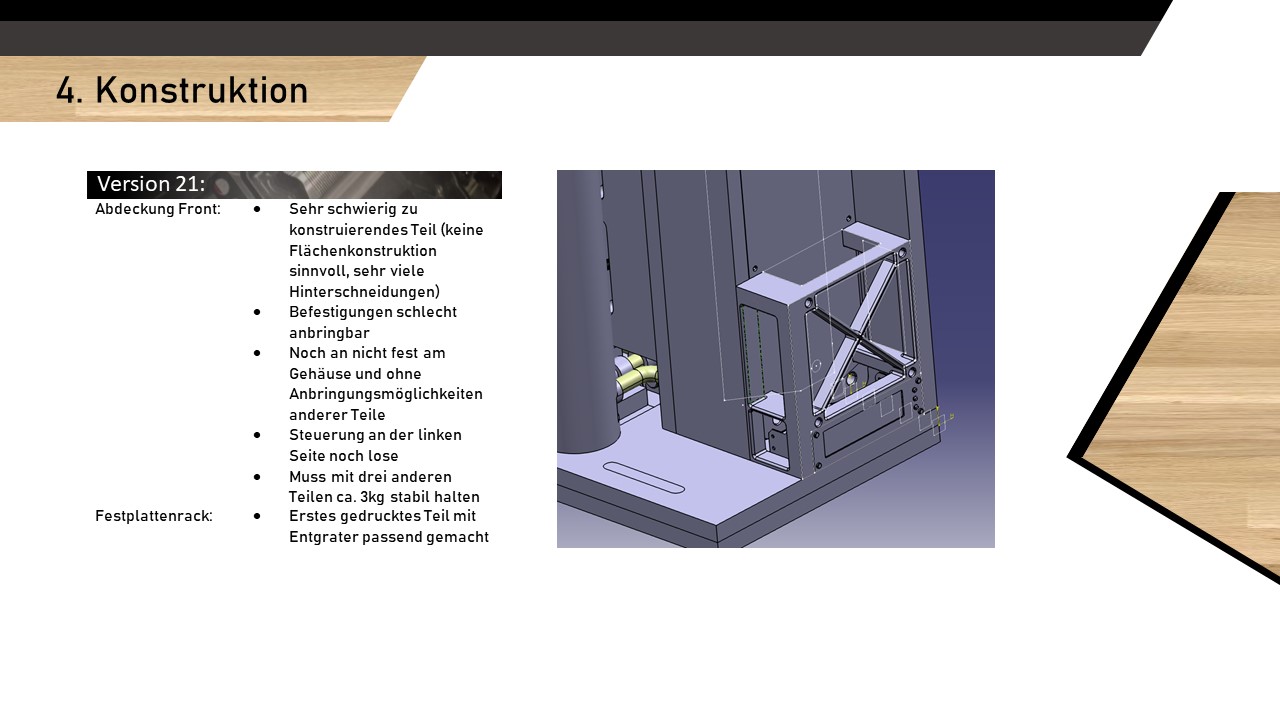

  • Slide42.JPG
    113,1 KB · Aufrufe: 322
  • Slide43.JPG
    114,7 KB · Aufrufe: 315
  • Slide44.JPG
    144,8 KB · Aufrufe: 315

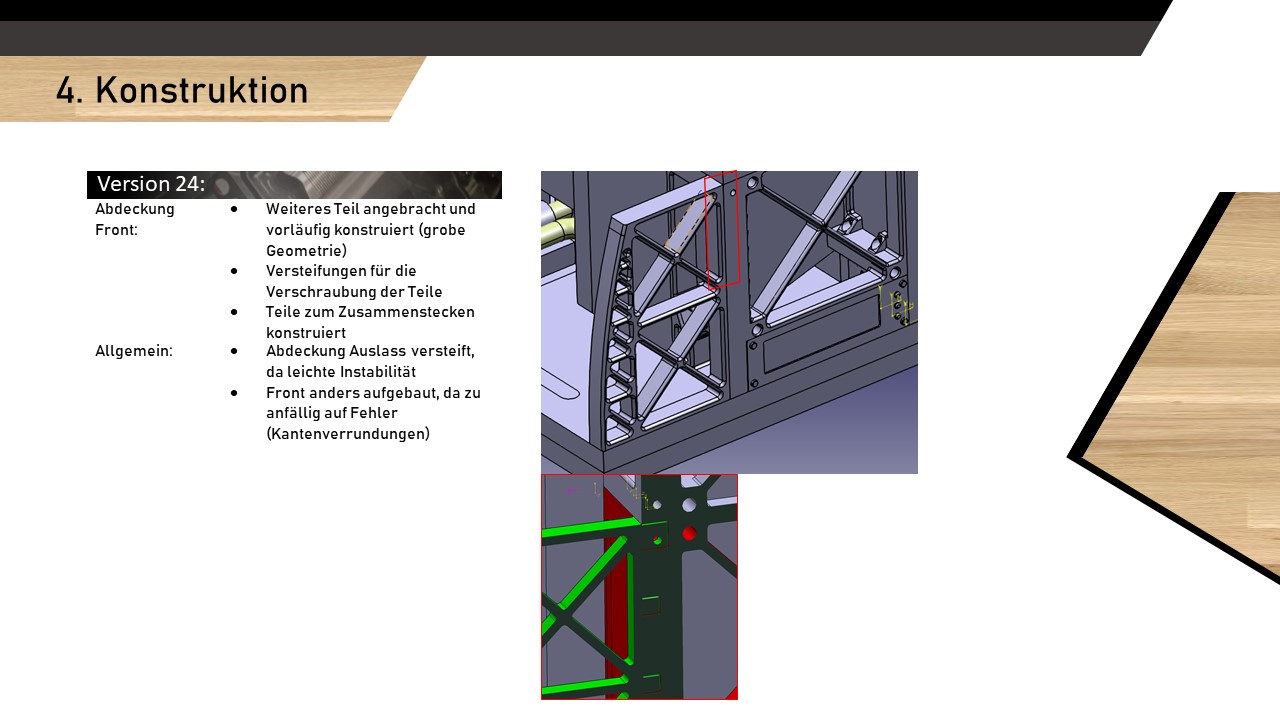

  • Slide45.JPG
    122,3 KB · Aufrufe: 311
  • Slide46.JPG
    85,5 KB · Aufrufe: 321

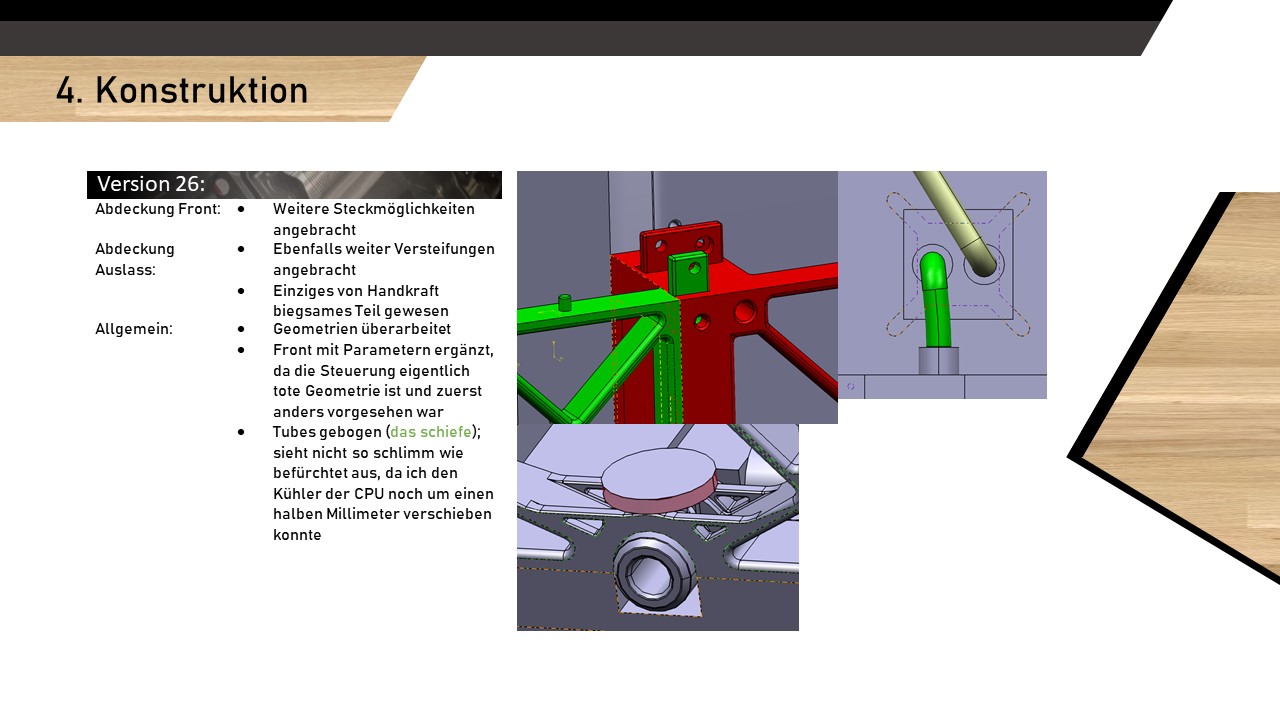

  • Slide47.JPG
    128,7 KB · Aufrufe: 313
  • Slide48.JPG
    87,7 KB · Aufrufe: 321

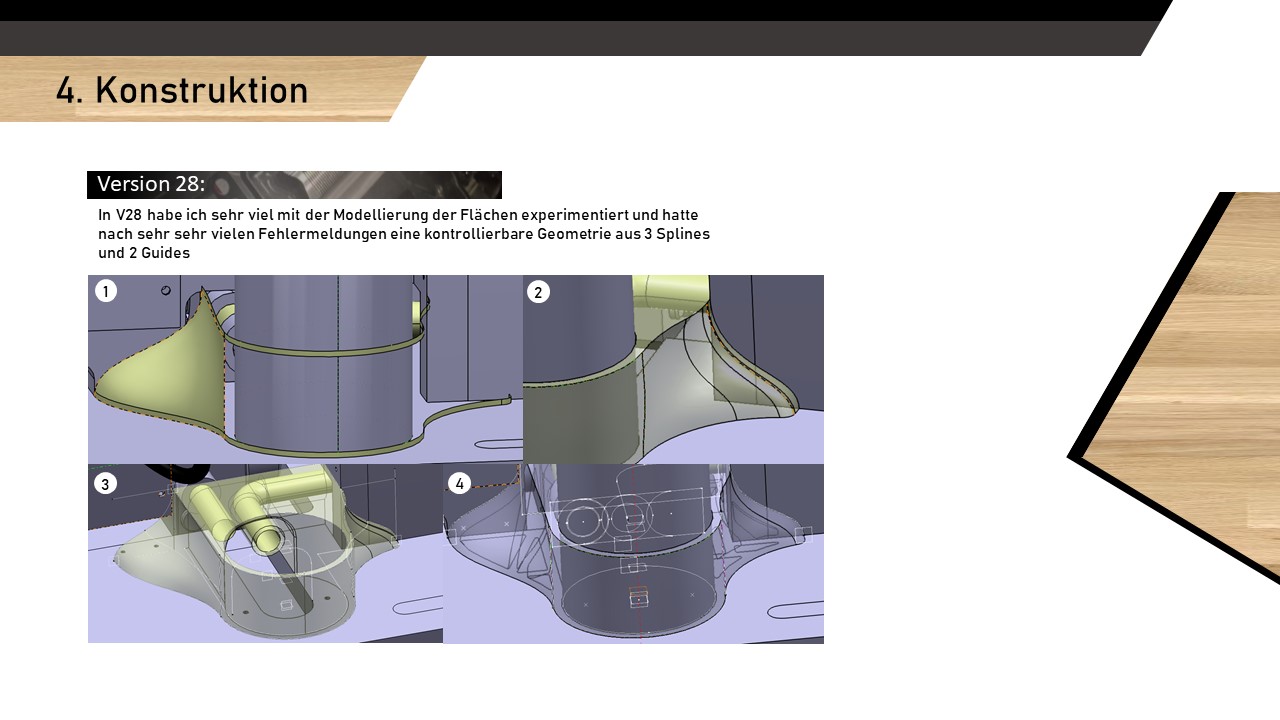

  • Slide49.JPG
    113,5 KB · Aufrufe: 323
  • Slide50.JPG
    129,3 KB · Aufrufe: 328
  • Slide51.JPG
    134,2 KB · Aufrufe: 323
  • Slide52.JPG
    109,6 KB · Aufrufe: 330
  • Slide53.JPG
    137,9 KB · Aufrufe: 326

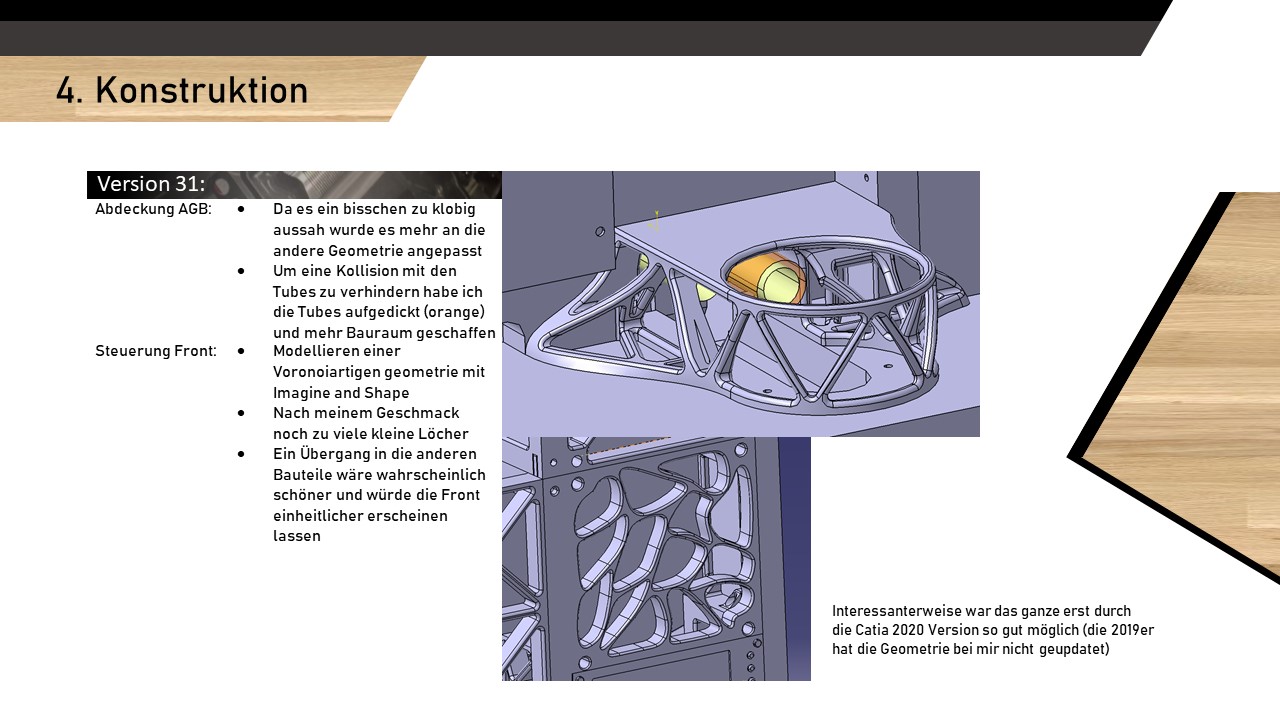

  • Slide54.JPG
    160,7 KB · Aufrufe: 319

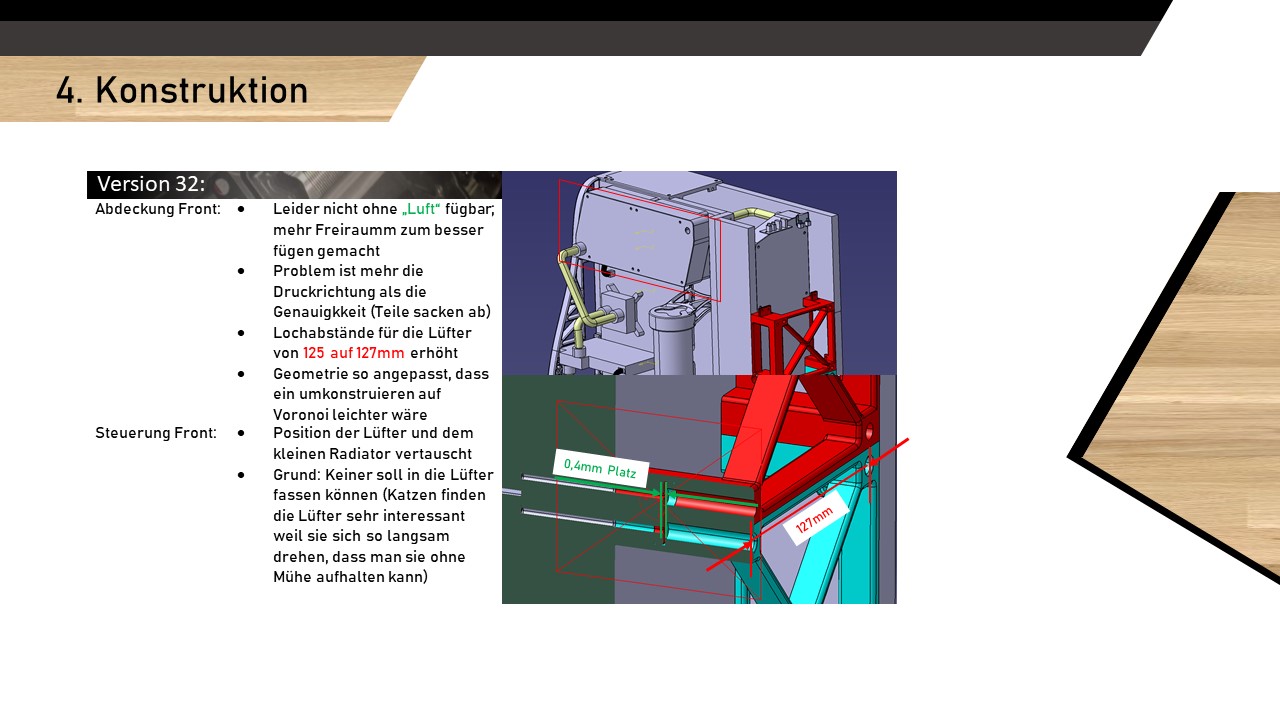

  • Slide55.JPG
    138,2 KB · Aufrufe: 323
  • Slide56.JPG
    138,6 KB · Aufrufe: 320
  • Slide57.JPG
    127,4 KB · Aufrufe: 332
  • Slide58.JPG
    166,9 KB · Aufrufe: 364
  • Slide59.JPG
    149,2 KB · Aufrufe: 397
  • Slide59.JPG
    149,2 KB · Aufrufe: 435
  • Slide61.JPG
    94,5 KB · Aufrufe: 433
Zuletzt bearbeitet von einem Moderator:
  • Gefällt mir
Reaktionen: Rockstar85, tony_mont4n4, Rickmer und 4 andere
Mein Mausrad ist gerade sehr sehr warm geworden. Erstmal abkuehlen lassen.

Schaut sehr huebsch aus :) Mehr fotos des fertigen PCs wuerden mich sehr freuen.

Aber wie kommt es, dass dich viele Leute gefragt haben, dass hier aber dein 1. Post ist :D

  • Gefällt mir
Reaktionen: Sanco und qappVI
@burnout150
Dankeschön 😁

@madmax2010
Kann ich mir vorstellen bin da sehr dankbar für mein kippbares 😂😂
Naja ich rede eher von Freunden, Bekannten oder anderen die davon gehört haben.
Dann dachte ich mir auf die Art können es gleich mehrere Leute sehen die sich auch für PCs interessieren 😅

Fertige Bilder füge ich noch hinzu...

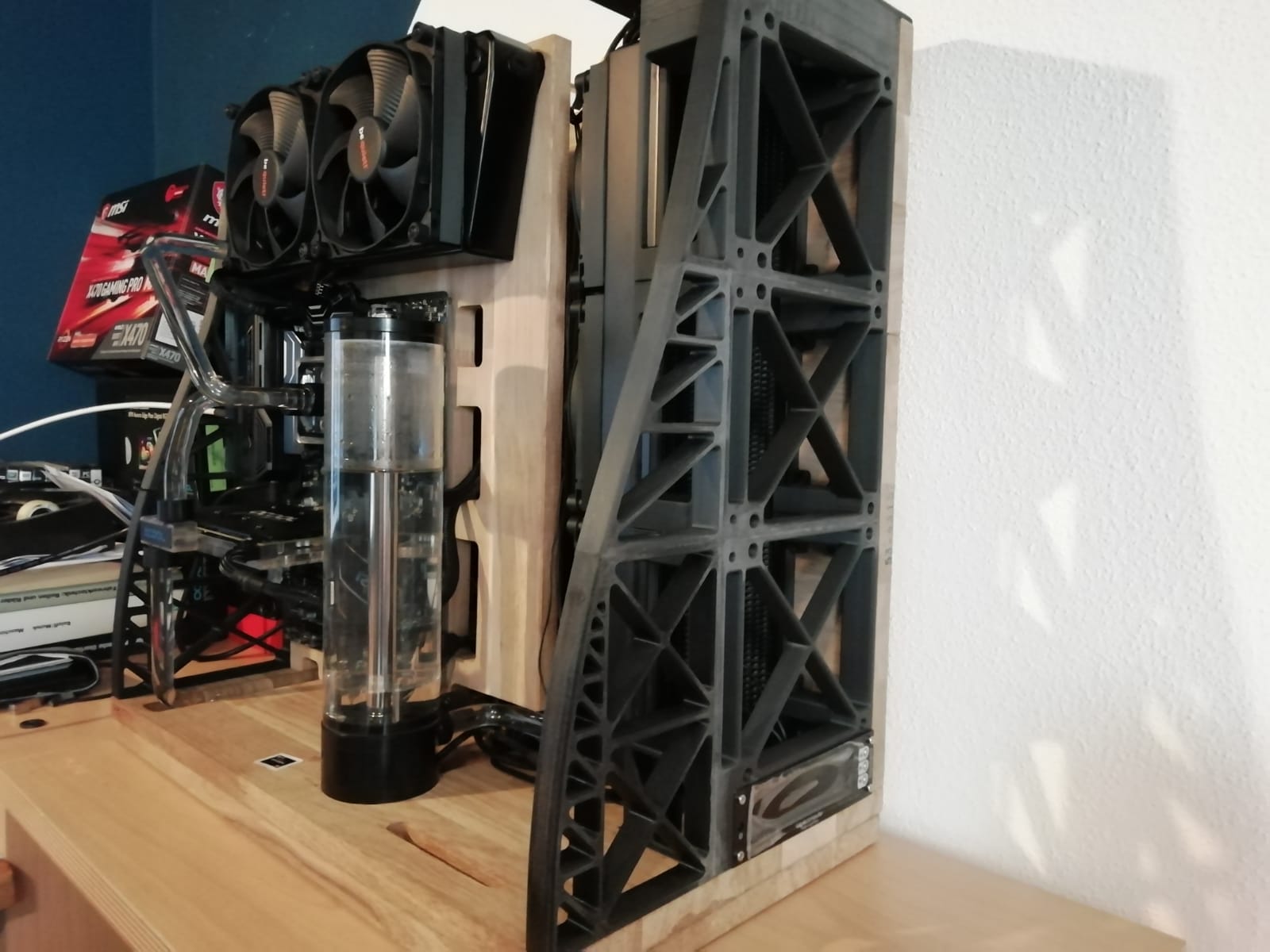

Es hat leider ein paar Probleme gegeben mit der Kühlflüssigkeit und das Mainboard war zuerst defekt. Noch dazu ist meine Handykamera nicht die beste.

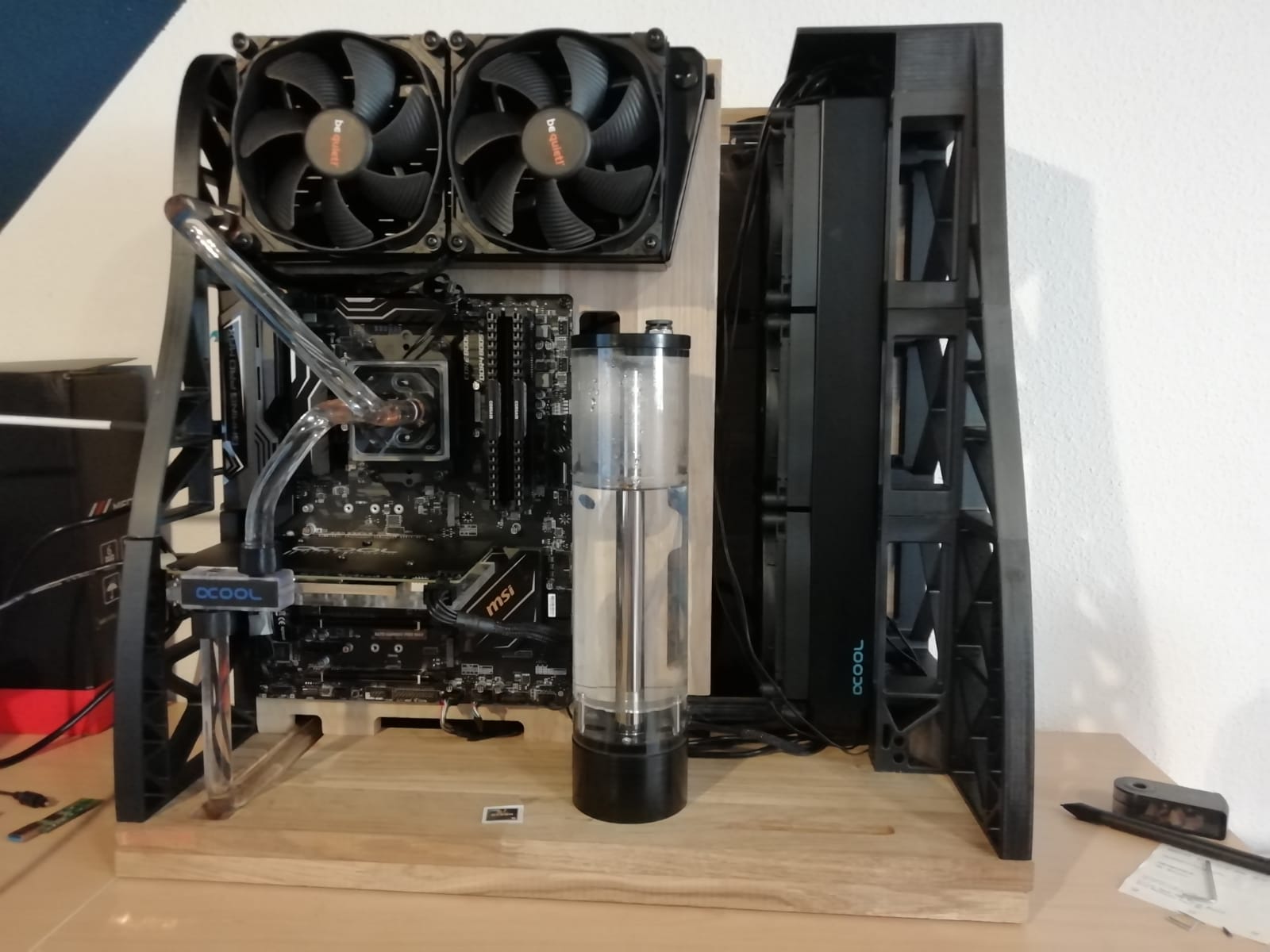

Anbei mal ein eher misslungenes 😅.

Aber ich wollte eh mal ein paar schöne Fotos machen zum herzeigen 😁.


Anhänge

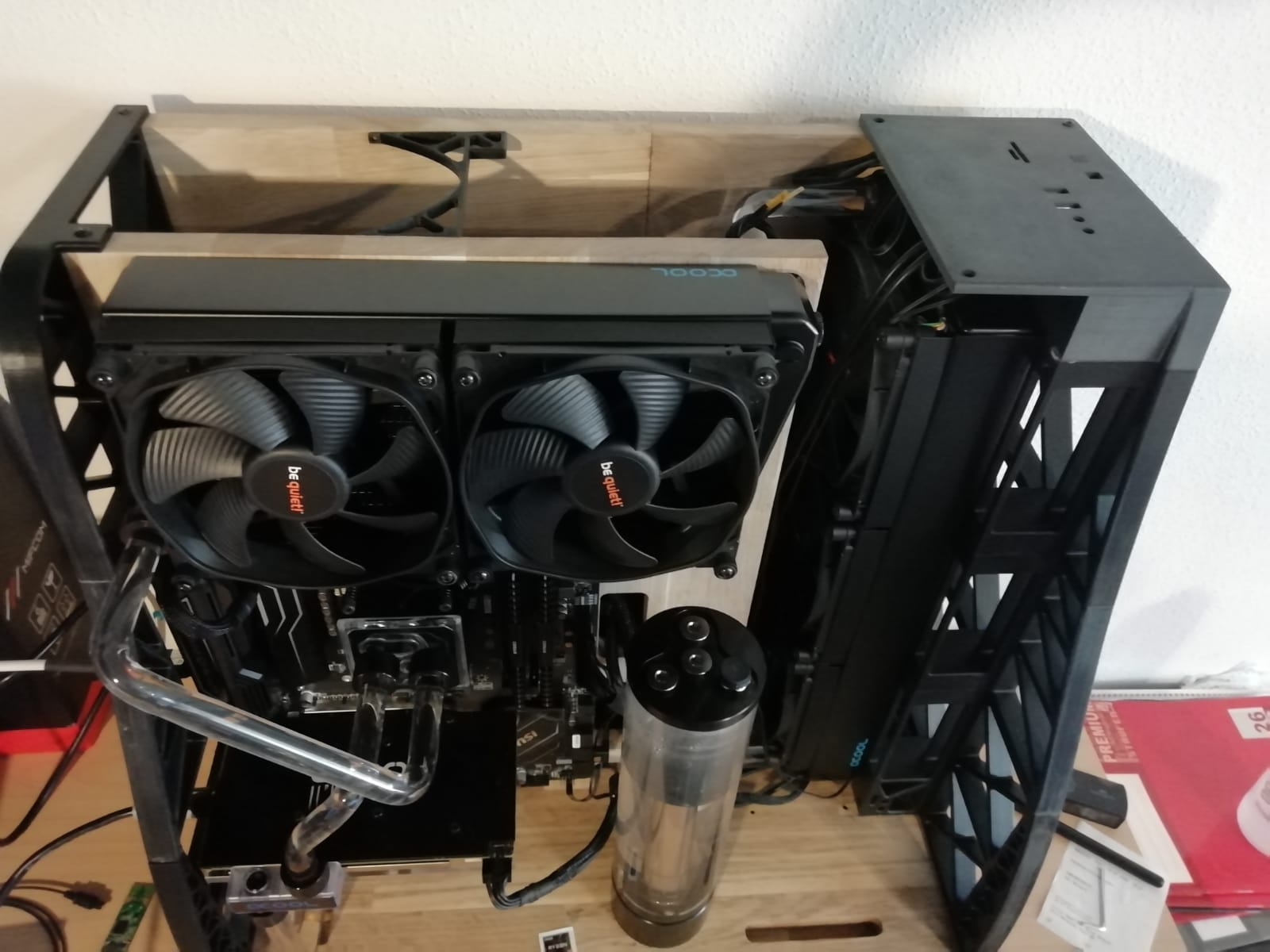

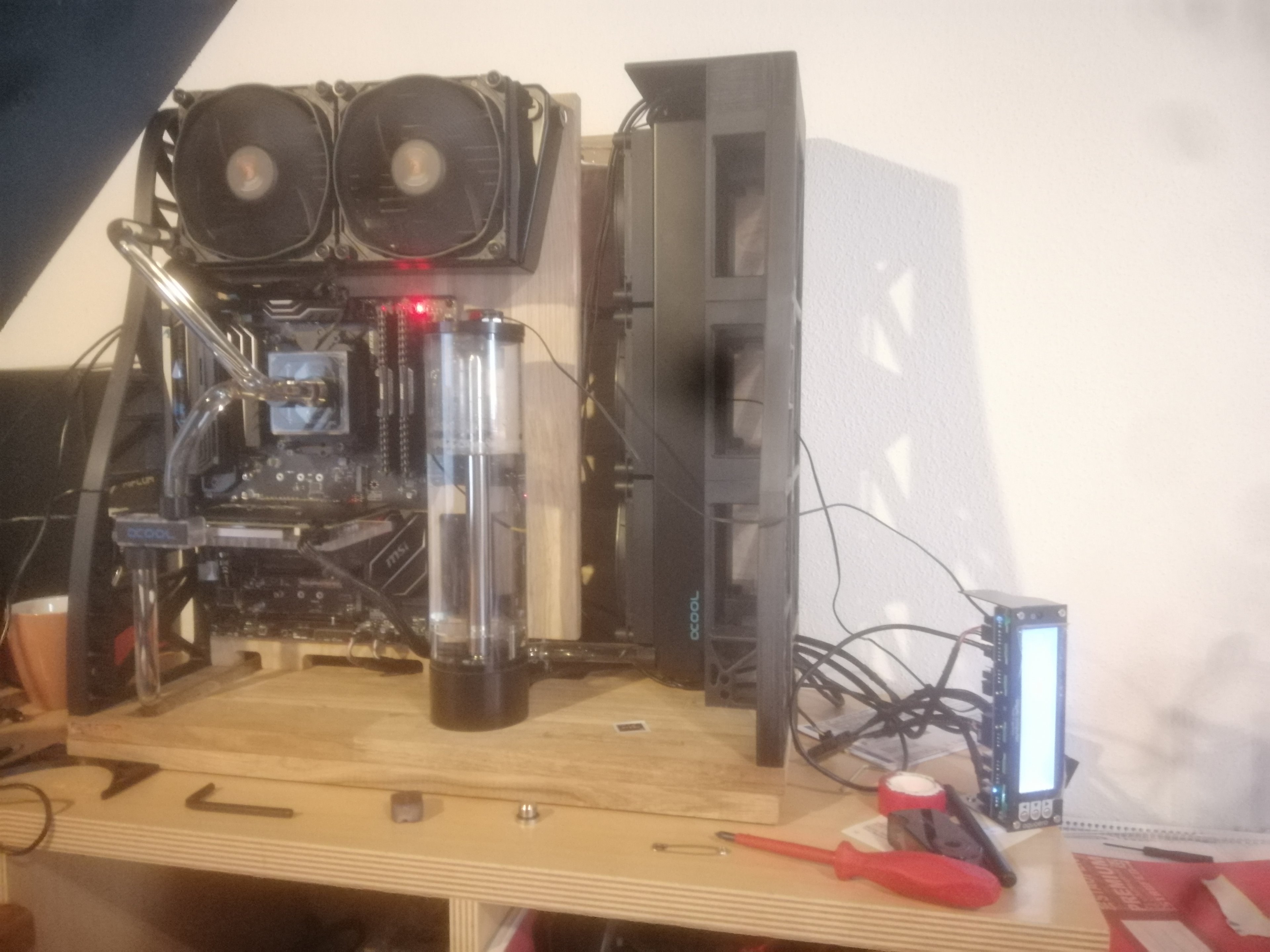

  • IMG_20200716_164304.jpg
    958,8 KB · Aufrufe: 1.531
  • Gefällt mir
Reaktionen: Mulciber, azereus und NMA
Wie viele Stunden Arbeit waren das insgesammt? Welche Werkzeuge und Maschinen hast du verwendet? (soweit nicht erkennbar)

Holz und Wasser stehen hier im Dialog!!! 👍

  • Gefällt mir
Reaktionen: Larnak
@madmax2010
Also ich weiß wirklich nicht mehr wie lang ich konstruiert habe, vielleicht <200h. Aber ich denke das war der Hauptanteil. Das Zusammenbauen würde ich sagen 30 Stunden, ist aber noch viel zu tun. Es fehlen auch noch ein paar Teile und zum Drucken ist auch noch etwas übrig.

Benutz wurde
  • eine alte Bohrmaschine, also eine bei der man eine bewegliche Fläche unten hat auf die bei mir die Platten gespannt wurden
  • eine Drehbank (nicht von mir selbst)
  • der 3d-Drucker
  • eine Kreissäge
  • viel Schleifpapier
  • Biegehilfen (gedruckt)

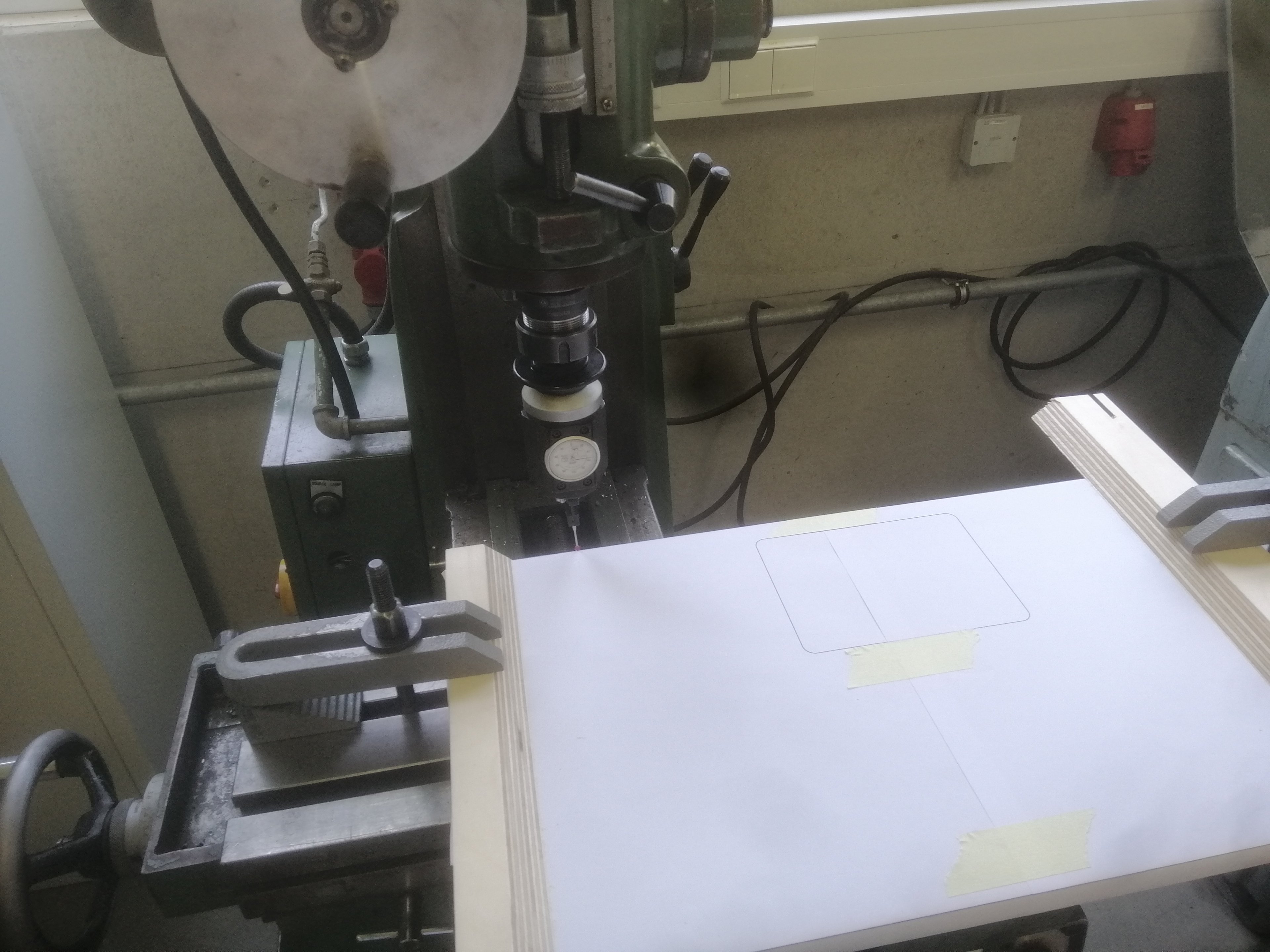

Ich hab leider nur einmal ein Bild gemacht wo ich die Platte einspanne und ausrichte. Ich wills dir nicht vorenthalten😅.


Anhänge

  • IMG_20200517_140748.jpg
    1,1 MB · Aufrufe: 823
Das Projekt gefällt mir ziemlich gut. Ein paar schöne Bilder vom fertigen Aufbau wären noch nett.
Sehe ich es richtig, dass der AGB einer längeren Grafikkarte im Weg stehen würde? (Upgradability als eines der wichtigsten selbst definierten Ziele und so.)

Wäre das vielleicht was für die Startseite? @SV3N

  • Gefällt mir
Reaktionen: SVΞN
@Qualla
Ja, Leider würden nur Längen bis 260mm möglich sein. Das ich dabei eines meiner wichtigsten Ziele selbst verfehlt habe ist mir dahingehend schon länger klar geworden. Verändert habe ich das Maß nicht weil es mir persönlich keinen Mehrwert geboten hat. Ich wollte da nie so ein ausladendes Teil haben und ich glaube meine kleine 2070 mini wird da erst mal länger drin bleiben😂.
Ich hatte aber auch vor mehrere Versionen zu machen, die solche Probleme/ Änderungen beinhalten. Also zumindest kleine Änderungen im CAD mal probieren und sehen, wie es ausschauen würde.

Hab mir gerade auch dein Projekt angesehen. Sehr cooles Teil, gefällt mir richtig gut 😊😊. Ich finde das mit der Distroplate ja sehr spannend. Wie würdest du die machen, weil ich wüsste nicht wie ich das Glas auf dem gefrästen Block fest und dicht bekomme.
Hast du die Bilder in Fusion gerendert?
Wie sieht bei dir so dein Stand aus hat sich wieder was getan?

Das ist ja schon fast besser, wie eine Lego Bauanleitung!
Wirklich interessante Arbeit.

Ich habe davon erfahren, weil es heute auf der Mainpage gelandet ist.

  • Gefällt mir
Reaktionen: Larnak
Holz wäre nichts für mich aber immer wieder schön hier etwas ausgefallenes präsentiert zu bekommen. Dafür mein Respekt und ein großes "Danke!". :)

Dankeschön für die vielen positiven Reaktionen.
Ich bin noch nicht dazugekommen schönere Bilder zu machen. Dazu muss ich es denke ich mal rausstellen und jemanden mit brauchbarer Kamera fragen 😅. Es fehlt auch noch die Lackierung der gedruckten Teile.

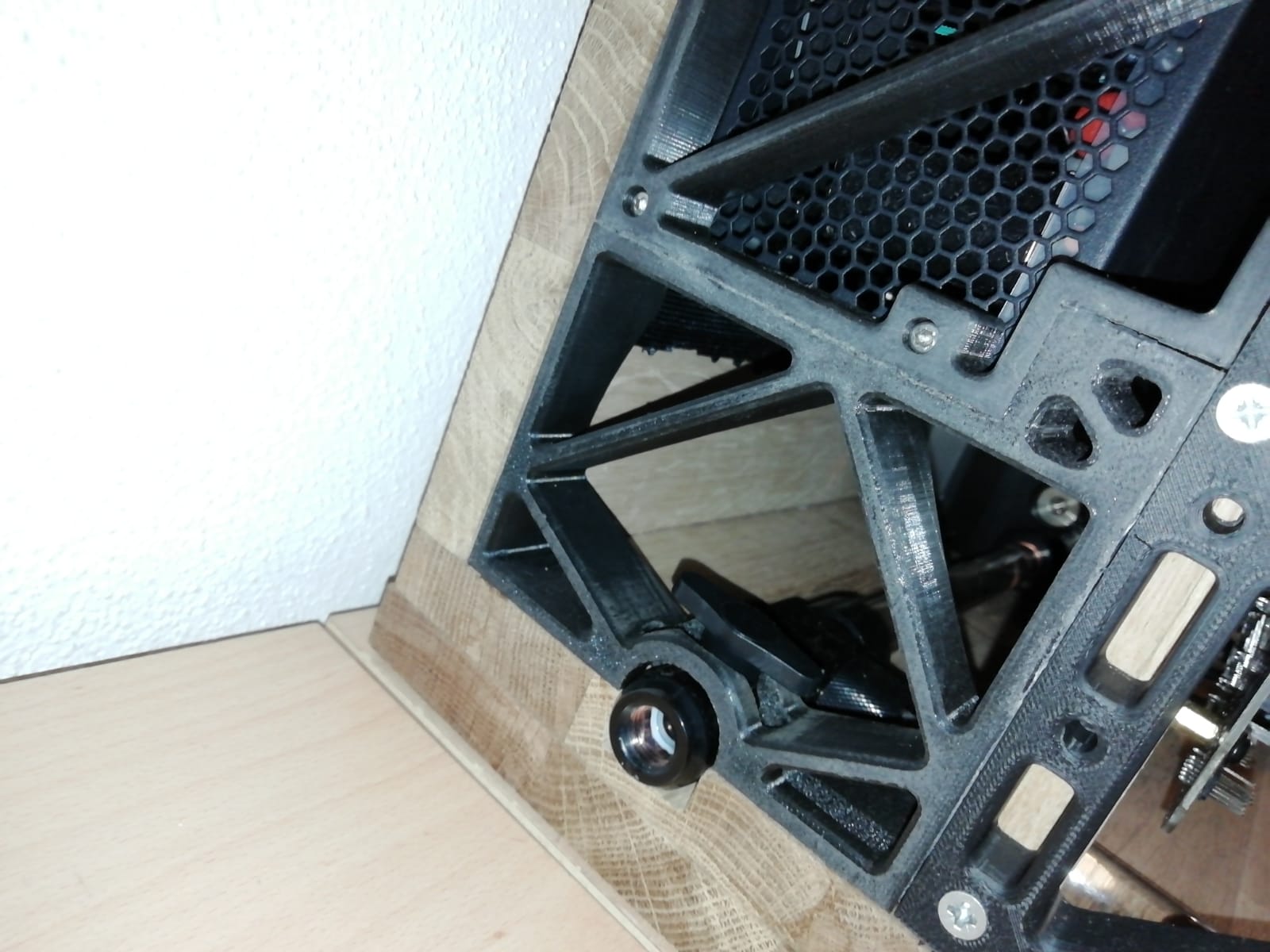

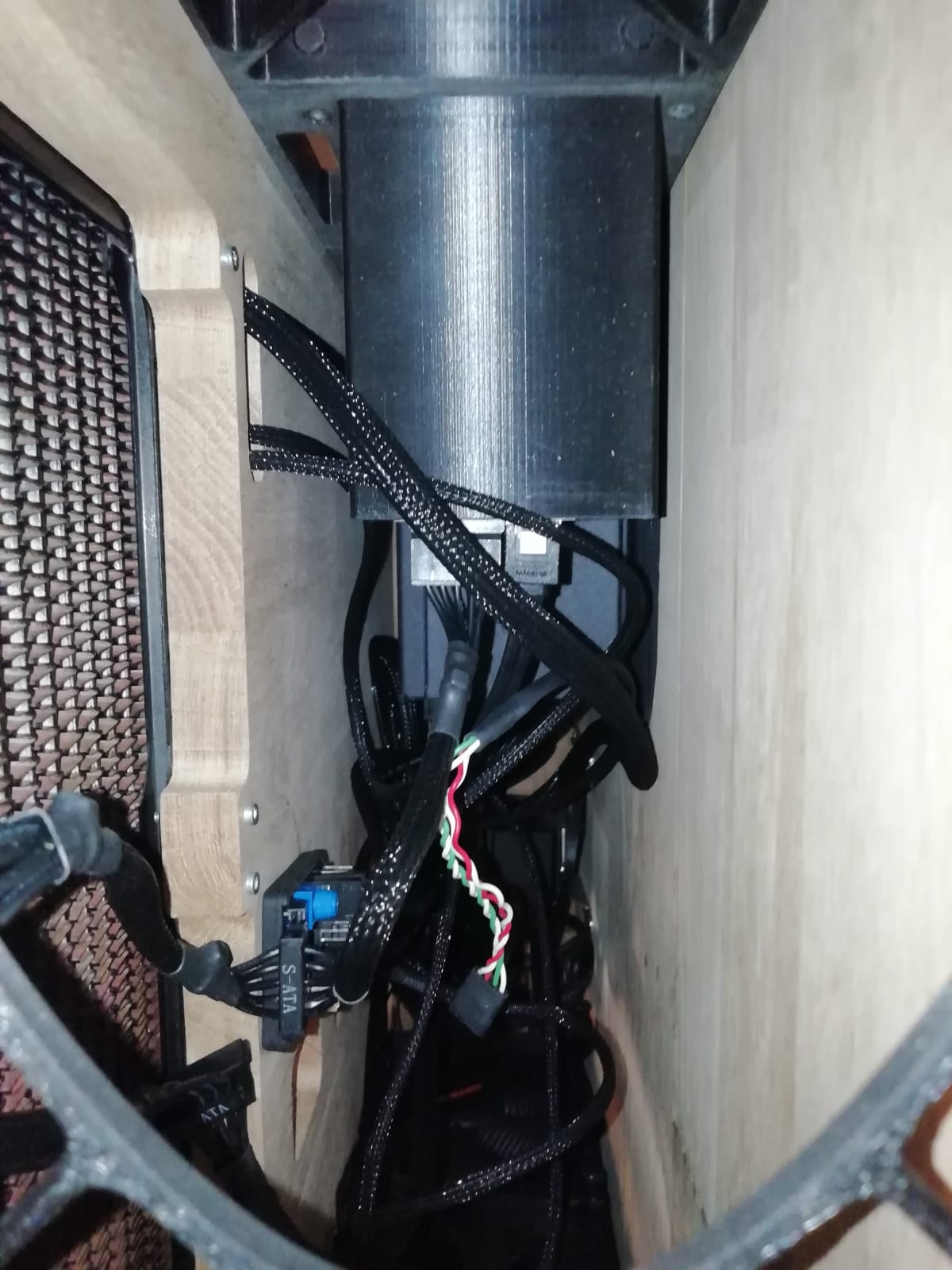

Ich habe aber noch ein paar andere Fotos gefunden vom Zusammenbauen in der Werkstatt. Auf denen sieht man das Innenleben besser. Leider hab ich mich beim Fräsen einmal ziemlich verhauen. Oben rechts neben dem Mainboard sollte eigentlich kein Loch sein. Aber ich finde es nicht so schlimm.
Dazu kommt ein Gepfusche an der Halterung der Grafikkarte, was jetzt aber schon länger verbessert wurde (auf einer weiteren Folie gehe ich darauf ein). Deswegen hat sich leider ein Spalt zwischen den Teilen (direkt oberhalb der Grafikkarte) ergeben.






@Hayda Ministral
Ich habe nicht damit gerechnet, dass es jemanden interessiert, aber ich gebe dir recht es ist vielleicht nicht so schlecht das zu erwähnen. 😅
Gedruckt wurde mit einem Creality Cr-20 pro und einem Prusa MK3. Die Druckfläche ist beim Creality 220x220x250 [mm] und beim Prusa 210x210x250. Verwendet habe ich zuerst (hauptsächlich an der Rückseite) PLA und für den Rest PET.
Das größte Teil hat die Maße 186,9x165x68 [mm] und ca 23 Stunden gedruckt. Den Anteil von Stützmaterial habe ich versucht so klein zu halten wie möglich auch wenn mein Kollege mit dem Prusa-Drucker daran immernoch zweifelt.
Die Druckzeiten haben von 8 bis 23 Stunden variiert. Im Schnitt würde ich sagen 15 Stunden.

Wenn das Interesse besteht die Teile mal zu sehen, kann ich gerne einen Link zum ansehen der STLs reinstellen.
Ich würde dann auch einmal das ganze Modell reinladen, damit man eine Vorstellung hat welches Teil wo ist.

  • Gefällt mir
Reaktionen: Hayda Ministral
Sieht sehr gut aus alles. Das industrielle Design gefällt mir gut, hast du schön hinbekommen. Kleine Anmerkung zum 3D Druck, es hätte wohl auch 25-40% Grid Infill und 3 Außenwände gelangt. Normalerweise nützt 100% Infill nichts und verschwendet nur Material und Druckzeit ;)

@Hayda Ministral
Ich glaube das einzige was meinen Drucker von einem Wald und Wiesendrucker abhebt ist, dass er in einem alten Serverschrank dringen steht, den ich abgedichtet habe, damit ich bei großen Teilen keinen derart großen Verzug habe.
Ich hatte trotzdem ein paar, aber die haben sich in Grenzen gehalten (also das Teil war nutzbar mit ein wenig Schleifpapier) oder ich habe sie in der Konstruktion weitgehend ausgeglichen (zb. Fügeverbindung in der Front). Bei der Grafikkarte habe ich, links drüber wie bereits angemerkt, einen Spalt aber der kommt nicht einmal vom 3d-Druck sondern vom vertikal stehenden Holzbrett, das ich ein bisschen zu lang abgeschnitten habe. 😅

@Tzk
Danke für das Kompliment, weiß ich zu schätzen. ☺️
Ich habe sogar nur mit 20% Infill und zwei Außenwänden gedruckt.
Beim Radiator vorne hatte ich sogar noch Zweifel, ob das so hält aber ich glaube es ist der stabilste Teil von allen. Das war komplett unbeeindruckt von meinem Rummgedrücke nachdem ich alles zusammen gesteckt hatte.

Sehr cooles Projekt! An Gehäusemodifikationen per 3D-Druck will ich mich auch noch versuchen, sobald ich mal die Zeit dazu finde :)

@Banney
