Gehäuse Stecker mit Mainboard verbinden

[POWERBERLINER]

Hey,

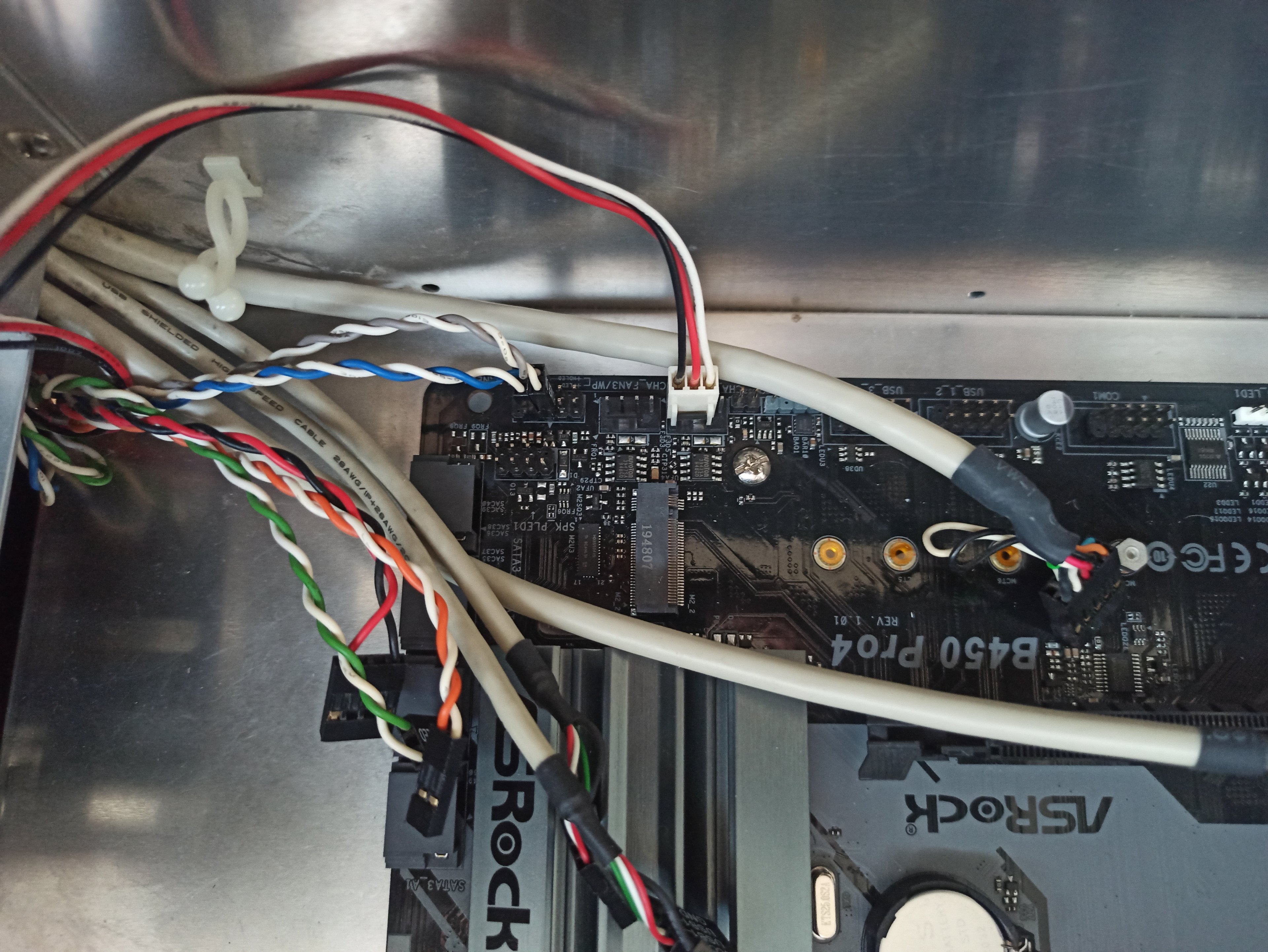

Ich habe einen neues Mainboard und mein altes Gehäuse was ich dafür verwenden möchte. Ich wäre über jede Hilfe sehr dankbar !

LG David



[Madman1209]

Hi,

dann nimm das Handbuch und les nach, was wo hin gehört! Seite 28!

VG,
Mad



[Markchen]

https://www.asrock.com/mb/AMD/B450 Pro4/index.de.asp#Manual



[POWERBERLINER]

Im Handbuch sind andere Beschriftungen von den Kabeln und die Stecker sind auf dem Mainboard solo und nicht duo

Ergänzung (15. April 2020)

https://www.asrock.com/mb/AMD/B450 Pro4/index.de.asp#Manual

Ich habe das als gedruckte Version



[mugam]

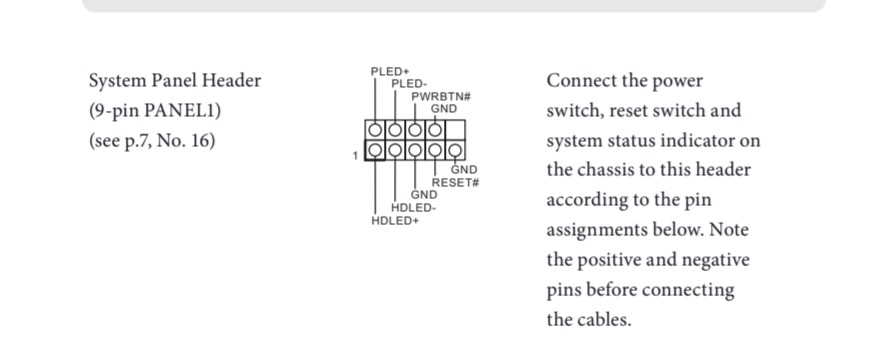

Naja, z.B. Power SW, Reset SW und Power LED sollte jeder verstehen ...
Und da ist auch nichts solo auf dem Motherbaord.

PLED+/PLED- ist selbstverständlich Power LED
POWERBTN#/GND ist logischerweise Power SW
RESET#/GND ist dann wohl Reset SW

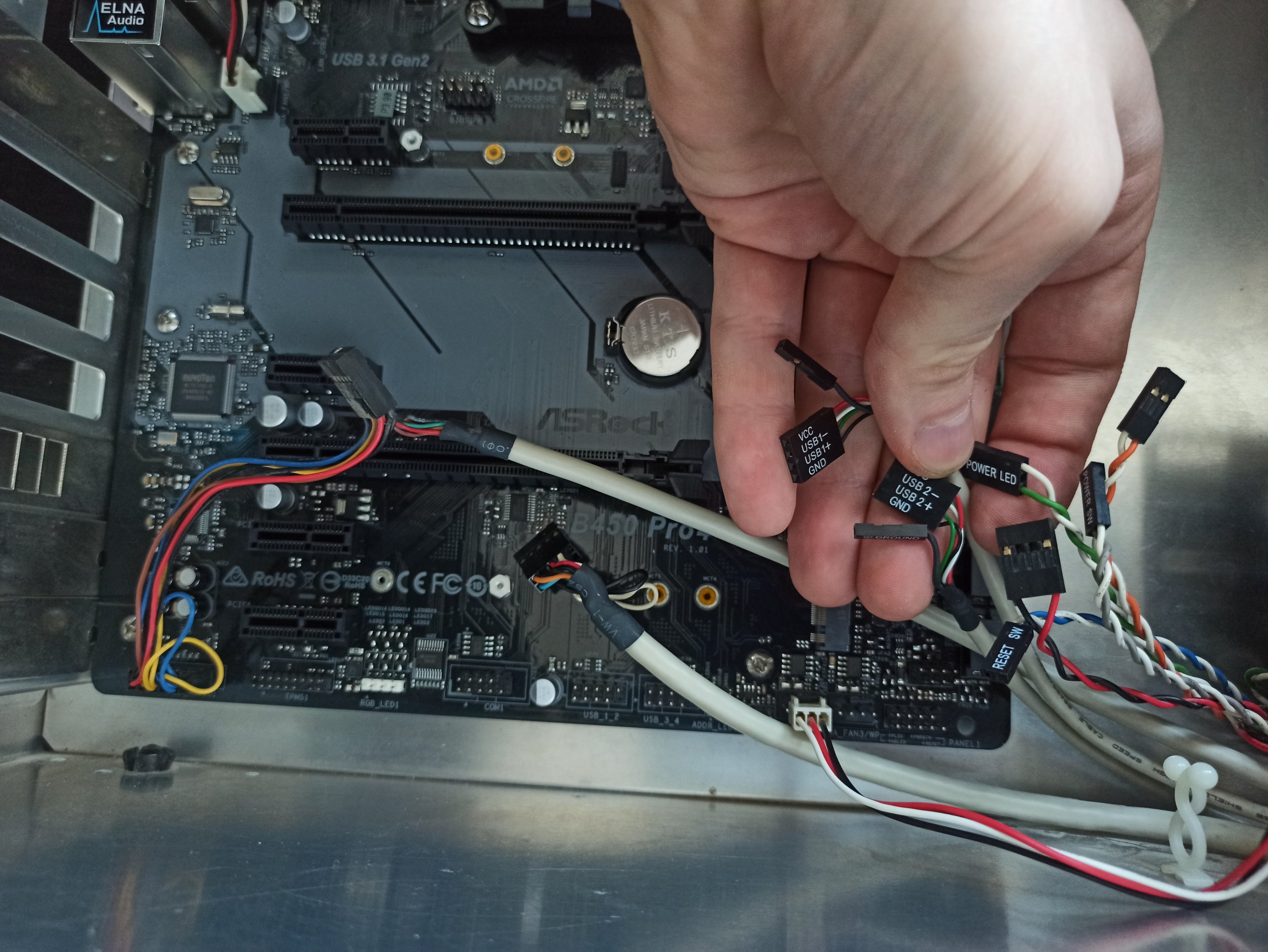

Und bei USB, da steht in der Beschreibung USB_PWR, P-, P+, GND,
das passt doch wie die Faust aufs Auge zu VCC, USB1-,USB1+,GND
bzw. VCC, USB2-, USB2+, GND was auf deinen Steckern steht ...



[POWERBERLINER]

Naja, z.B. Power SW, Reset SW und Power LED sollte jeder verstehen ...

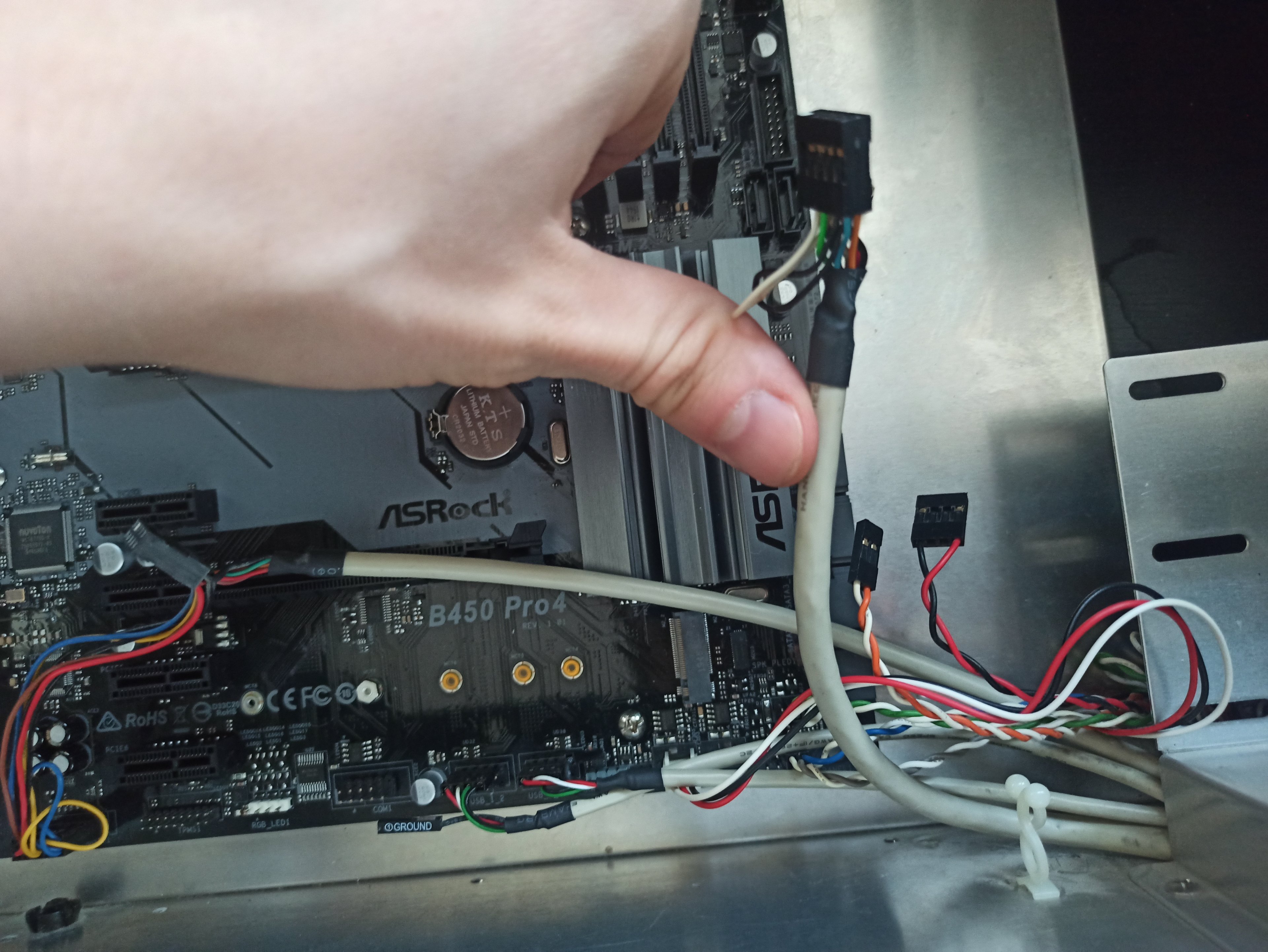

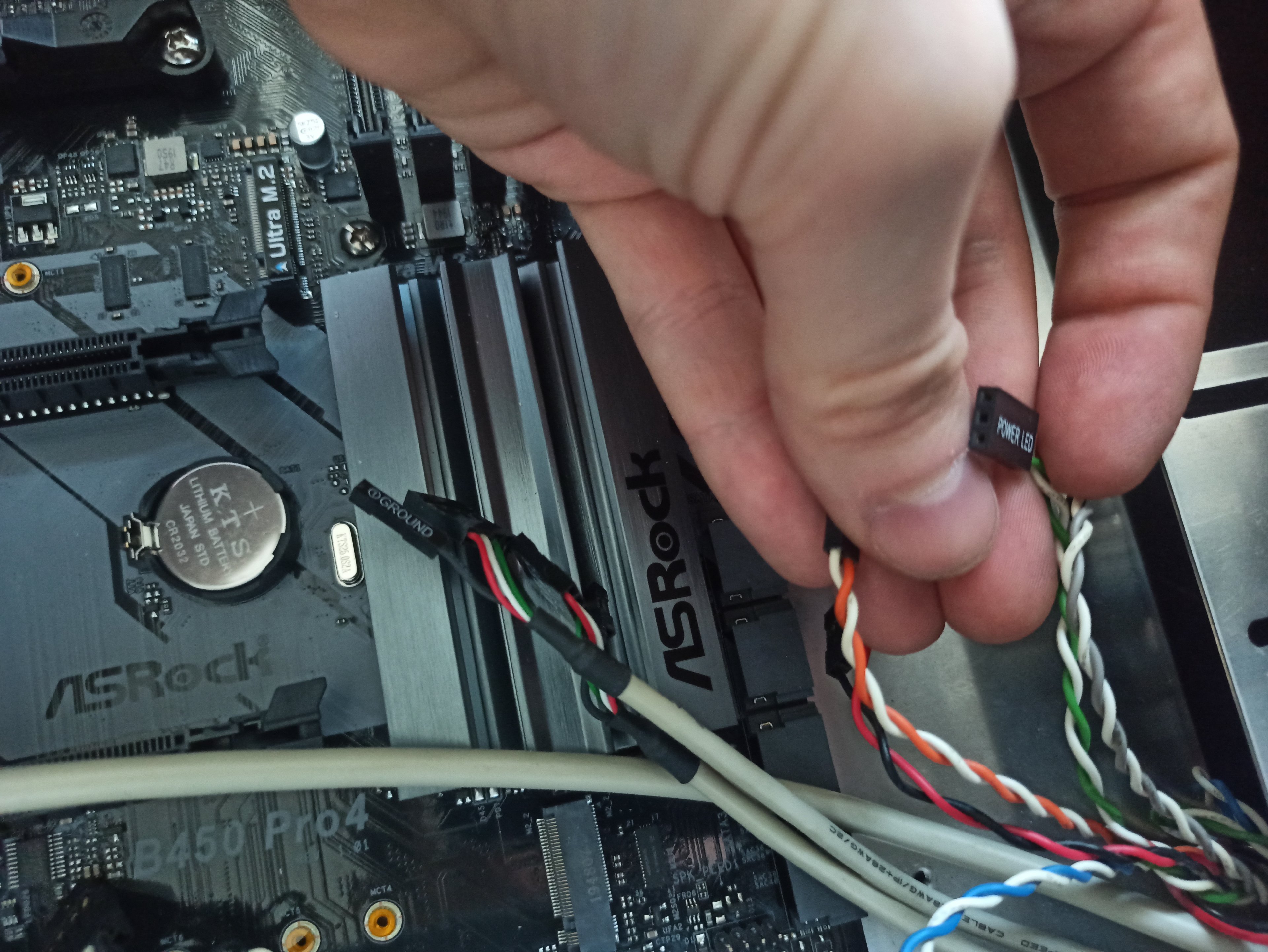

Ja das kriege ich auch noch hin aber das mit den USB Anschlüssen passt nicht und ich bin verwundert weil die Kabel alle in so einem Ding waren



[Markchen]

Dann lass das Ding weg. Sollte nicht benötigt werden.



[mugam]

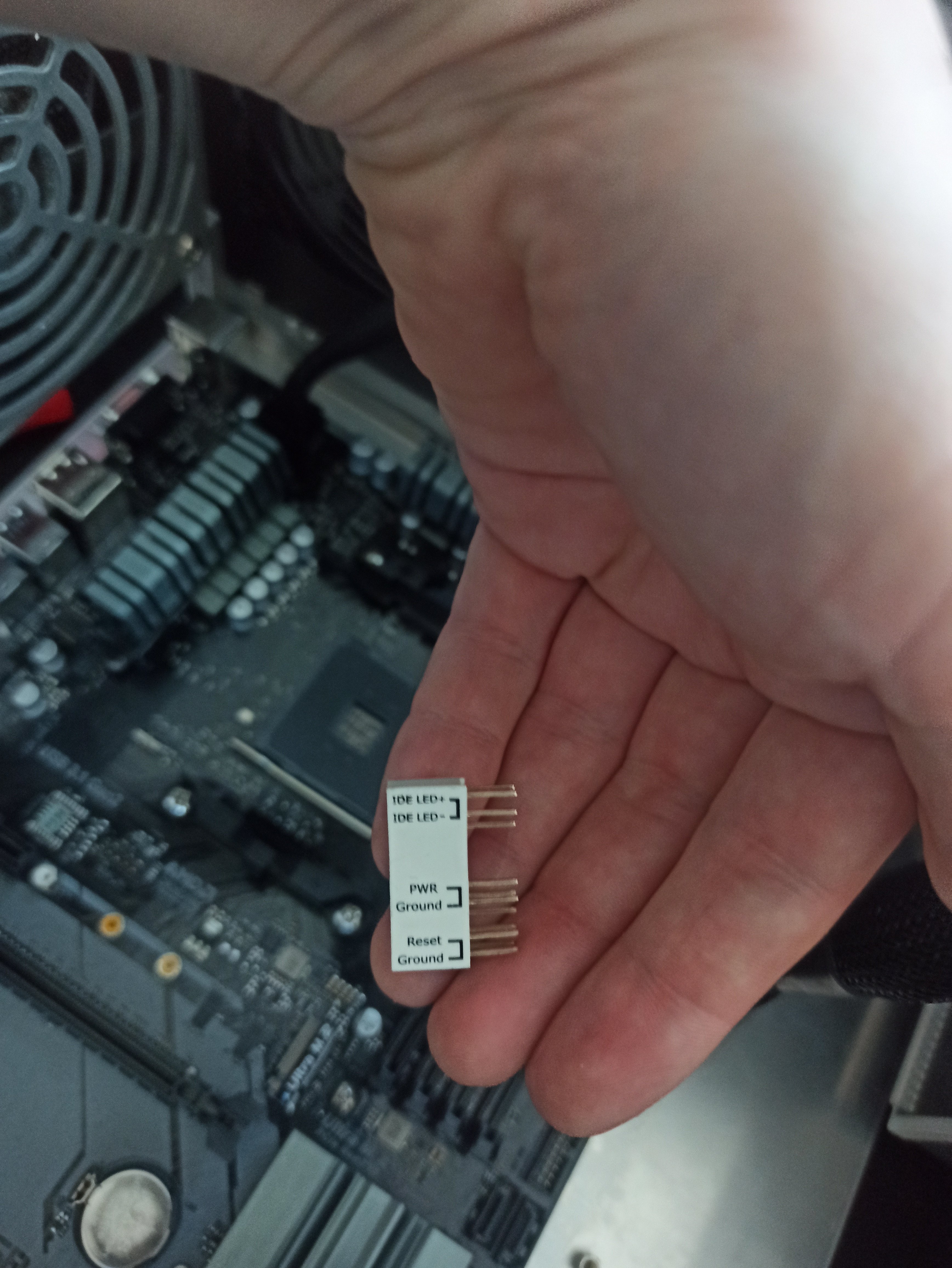

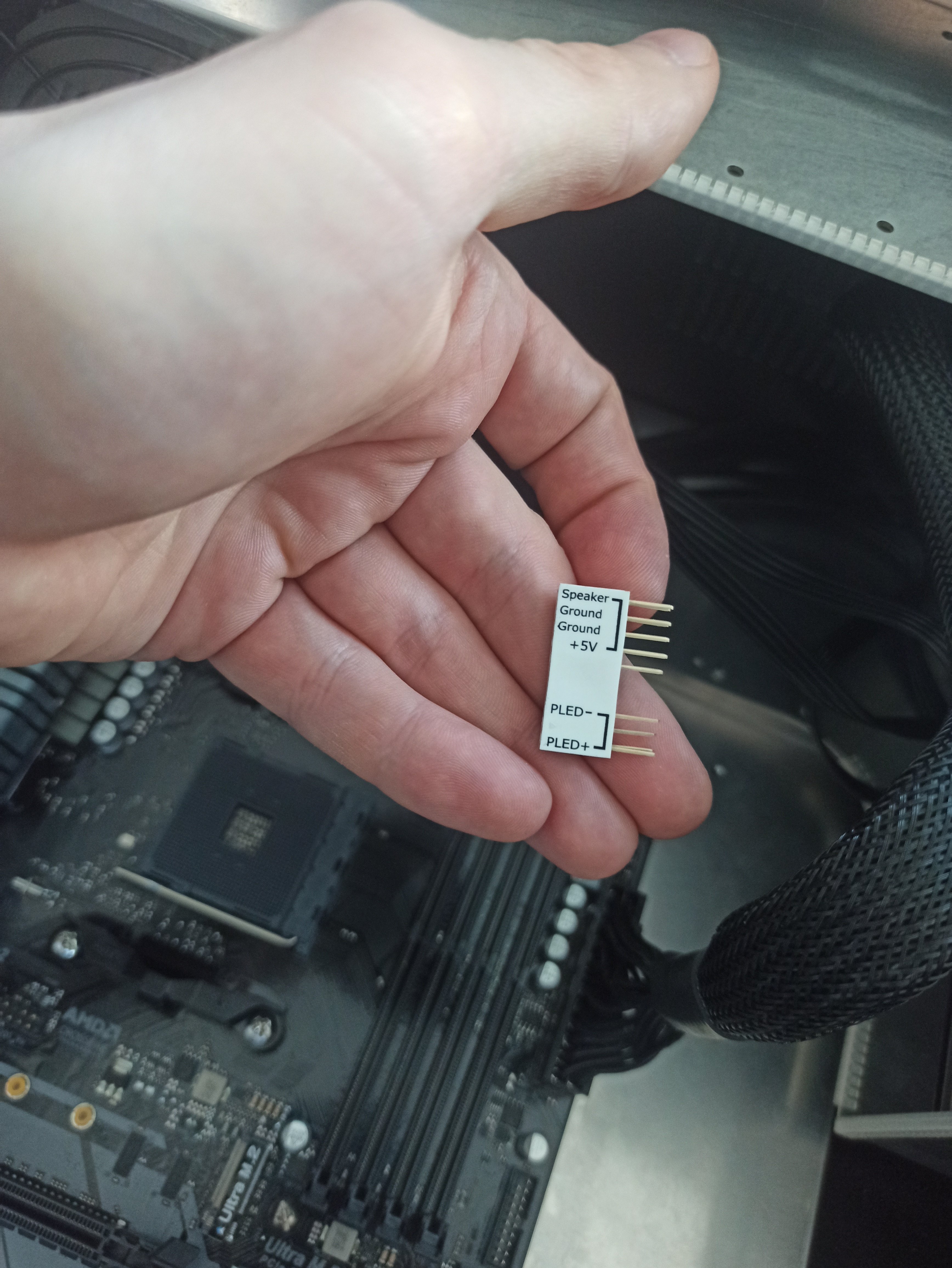

Das ist ein Zwischenstecker, der bei manchen Boards dabei ist und das Anschließen vereinfachen soll und natürlich nur beim passenden Board-Modell passt ...



[POWERBERLINER]

Naja, z.B. Power SW, Reset SW und Power LED sollte jeder verstehen ...
Und da ist auch nichts solo auf dem Motherbaord.

PLED+/PLED- ist selbstverständlich Power LED
POWERBTN#/GND ist logischerweise Power SW
RESET#/GND ist dann wohl Reset SW

Und bei USB, da steht in der Beschreibung USB_PWR, P-, P+, GND,
das passt doch wie die Faust aufs Auge zu VCC, USB1-,USB1+,GND
bzw. VCC, USB2-, USB2+, GND was auf deinen Steckern steht ...

So richtig oder ?
Bin mir wegen der nicht näher erläuterten ground Anschlüsse unsicher und ich mache das wirklich zum ersten Mal sorry !


Der Power LED Stecker passt dann halt wohl nicht mehr rein



[bisy]

hier bitte, für dich die farbliche Belegung von dem USB Anschluss

GND = Ground = Masse/Minus



[mugam]

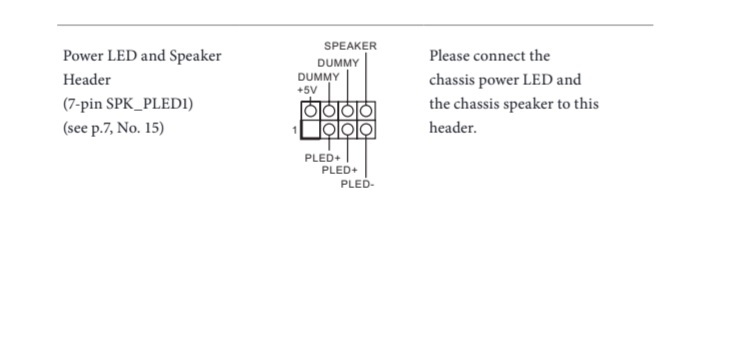

Das ist halt ein alter 3pin Power-LED Anschluß, dafür gibts auch einen Platz, Handbuch lesen hilft enorm ...

PLED+ PLED+ PLED-



[POWERBERLINER]

hier bitte, für dich die farbliche Belegung von dem USB Anschluss

Anhang anzeigen 902476

GND = Ground = Masse/Minus

Und wo kommt in diesen Stecker jetzt der ground rein in der unteren leiste 1-9



[whats4]

ich halte es nicht für die beste idee
pc zu bauen
wenn man an sowas scheitert.

nix für ungut.



[bisy]

Und wo kommt in diesen Stecker jetzt der ground

welcher stecker genau?



[POWERBERLINER]

Was könnte das für ein Stecker sein, auf dem steht nix drauf ?

Ergänzung (15. April 2020)

ich halte es nicht für die beste idee
pc zu bauen
wenn man an sowas scheitert.

nix für ungut.

Es ist ein altes Gehäuse und die Anschlüsse sehen extrem anders aus

Ergänzung (15. April 2020)

welcher stecker genau?

Der ground stecker



[bisy]

Was könnte das für ein Stecker sein, auf dem steht nix drauf ?

Könnte Firewire sein, wenn das Gehäuse den noch hat, den Anschluss gibt es nicht mehr.

Und wo kommt in diesen Stecker jetzt der ground

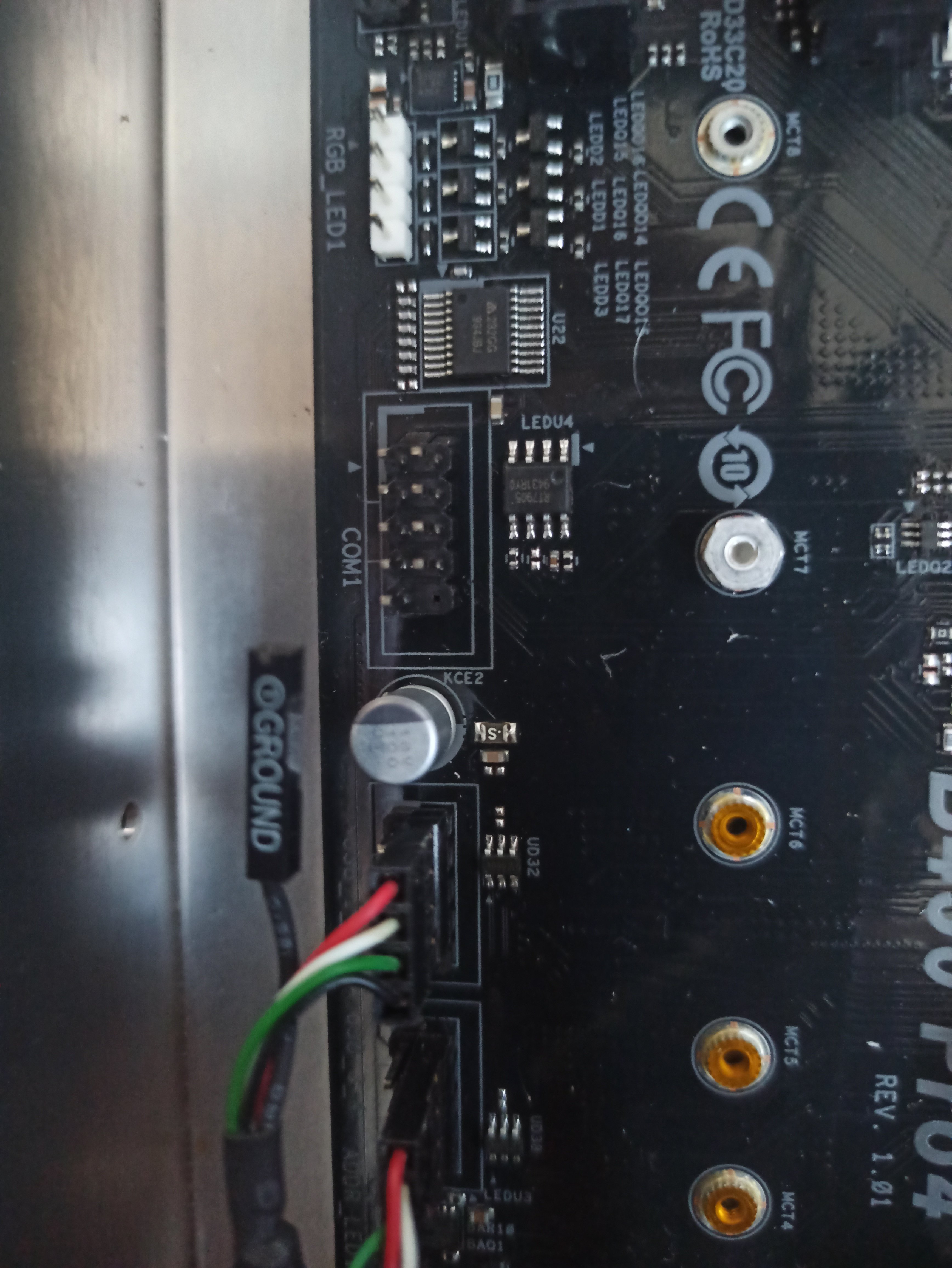

meinst den bei USB, den extra Stecker kannst du weg lassen oder auf den einzelnen Pin stecken, der da übrig ist, siehe Bild post 10



[POWERBERLINER]

Das ist halt ein alter 3pin Power-LED Anschluß, dafür gibts auch einen Platz, Handbuch lesen hilft enorm ...

PLED+ PLED+ PLED-

Gehört der Stecker für Power oder reset senkrecht oder waagerecht rein also wegen den Grund Anschlüssen ist das von Bedeutung oder ?



[bisy]

Gehört der Stecker für Power oder reset senkrecht oder waagerecht rein

Waagerecht, da man sich an den anderen Steckern orientiert.
Wobei es egal ist ist ,denn Masse ist da Masse, ob Senkrecht oder Waagerecht wäre da egal

Ergänzung (15. April 2020)

Der ground stecker

Siehe mein Bild Post 10, den kann man auf den einzelnen Pin der da frei ist stecken, muss man aber nicht



[mugam]

Mann, steck sie halt Waagrecht, passt doch ...



[Markchen]

Die erzeugen einen Kurzschluss. Egal wie rum.
