Gehäuselüfter läuft nicht!?

[tapia1988]

Hallo liebe Community,

Kurz vorab tut es mir leid falls meine Frage total dämlich erscheint aber ich bin ein absoluter Anfänger auf diesem Gebiet 🙈

Es geht um folgendes: habe mir einen PC zusammengestellt und versucht diesen selbst aufzubauen (mit zahlreichen Tutorials)
Hat soweit geklappt außer das ich meinen Gehäuselüfter einfach nicht zum laufen bringe
Ich Versuche ein Foto hochzuladen von dem Kabel was vom Lüfter abgeht und als einziges beim Einbau übrig geblieben ist
Mein Problem ist das ich auf dem Mainboard kein passendes Gegenstück finde wo man den Stecker reinmachen kann, und direkt am Netzteil ebenfalls nicht

Hier die Angaben zu den Teilen:

Mainboard: Msi b550m pro vdh-wifi
Netzteil: Sharkoon WPM Gold Zero 650W
Und Gehäuse: Aerocool Mecha v2

Habt ihr vielleicht eine Idee wie ich es zum laufen bekomme?
Bin jetzt schon für jeden Tip dankbar

Außerdem sind noch 2 weitere Stecker übrig geblieben die allerdings nicht vom Lüfter kommen, vll könnt ihr mir dazu noch

etwas sagen 🤔



[Motorrad]

Hat das Gehäuse vielleicht einen Fan- Controller eingebaut, an dem du den Lüfter anschließen kannst!?

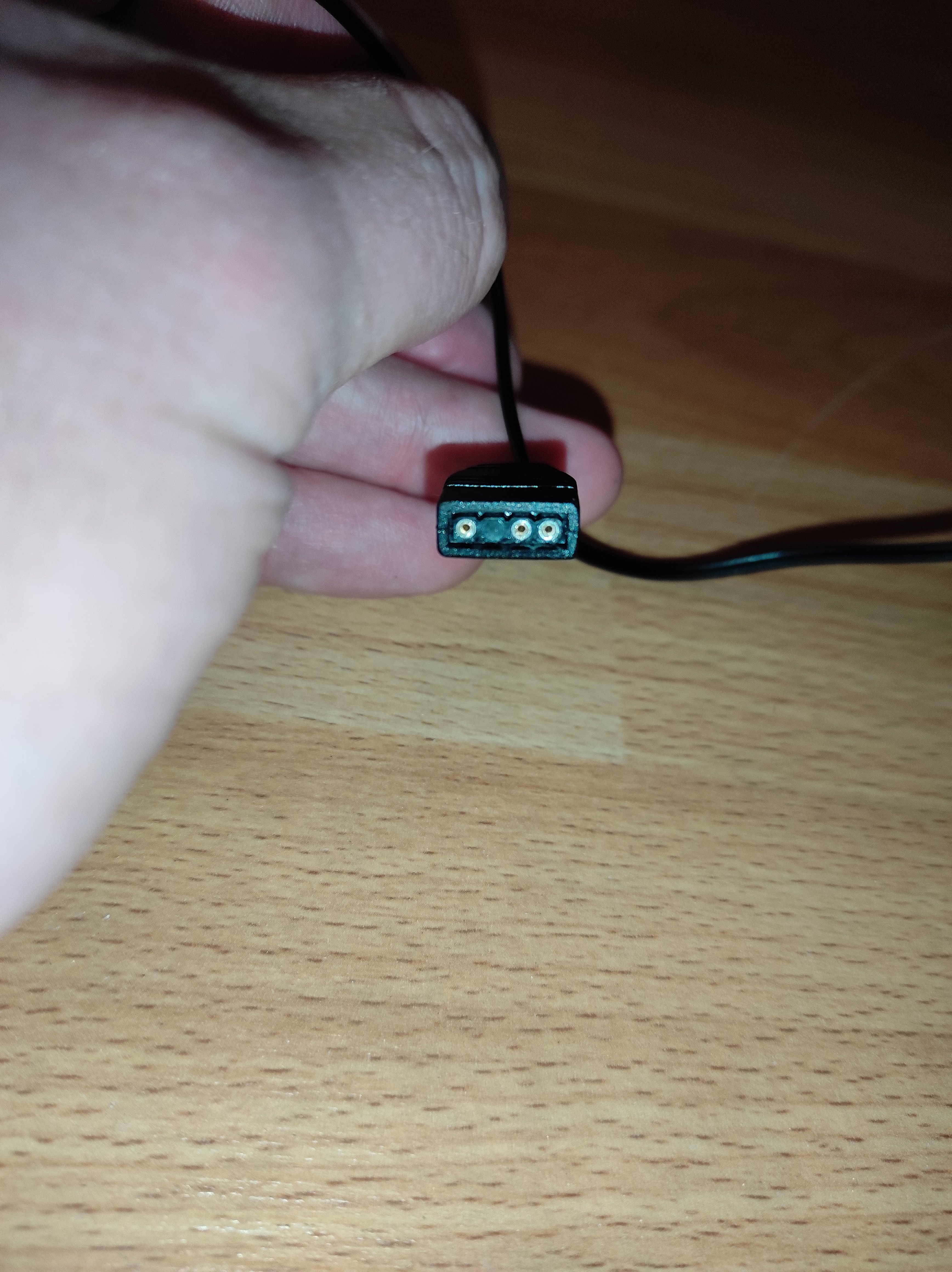

Dein drittes Bild zeigt einen Stecker für die RGB- Beleuchtung von irgendwas!

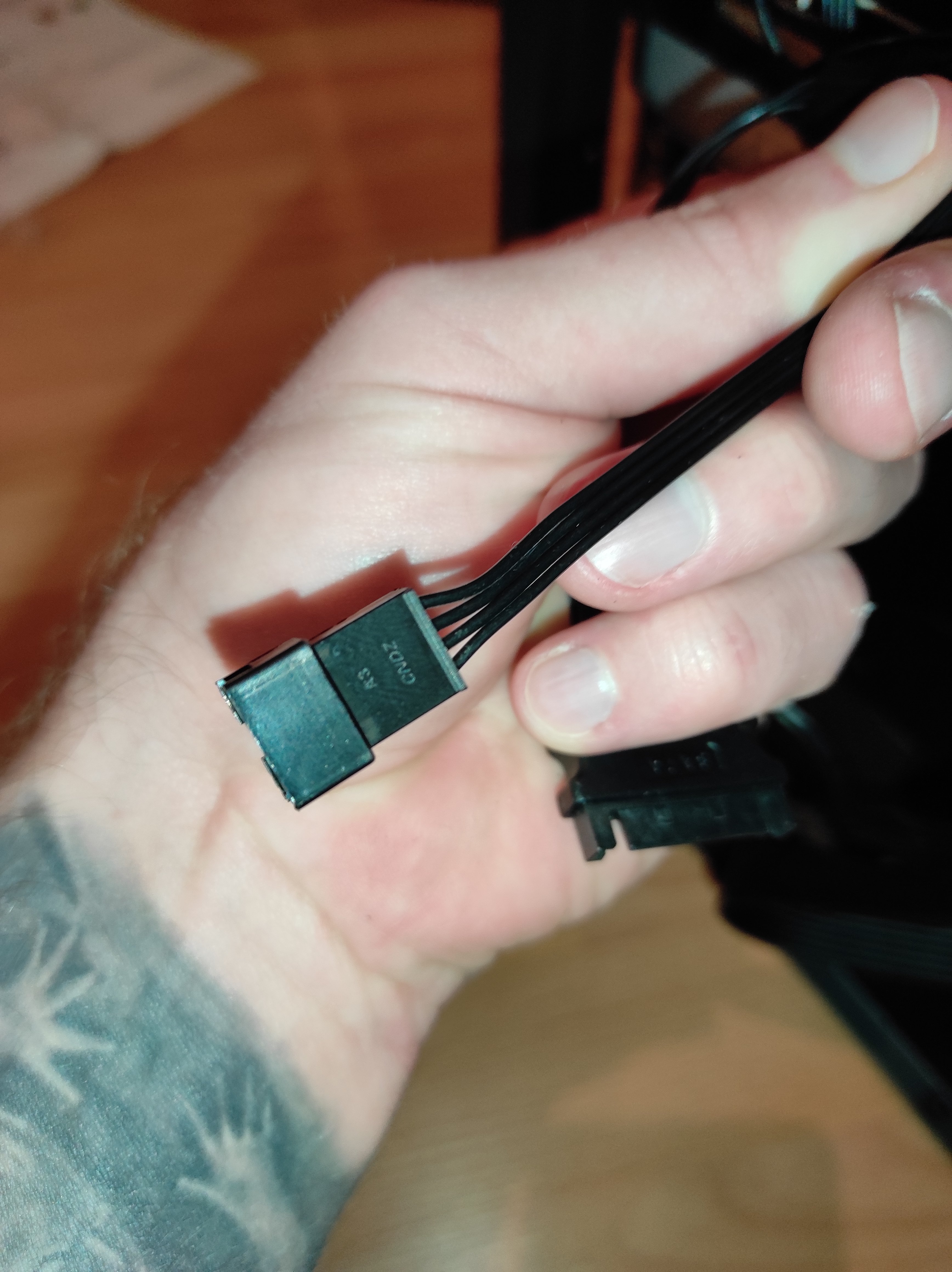

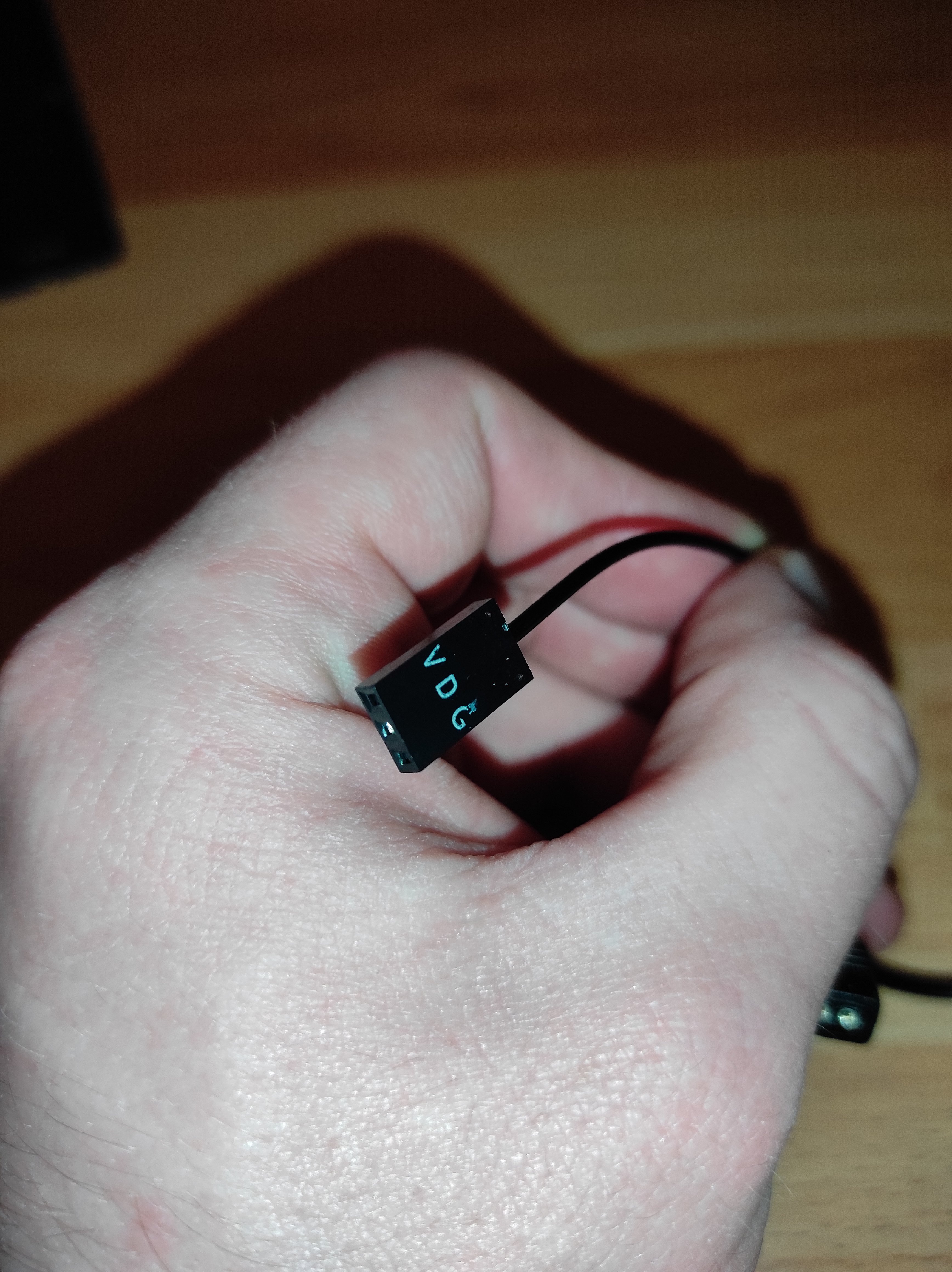

Beim Stecker im vierten Bild ist nur ein Pol belegt, was auf ein Sensorsignal hindeuten könnte!

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

https://aerocool.io/product/mecha-argb/

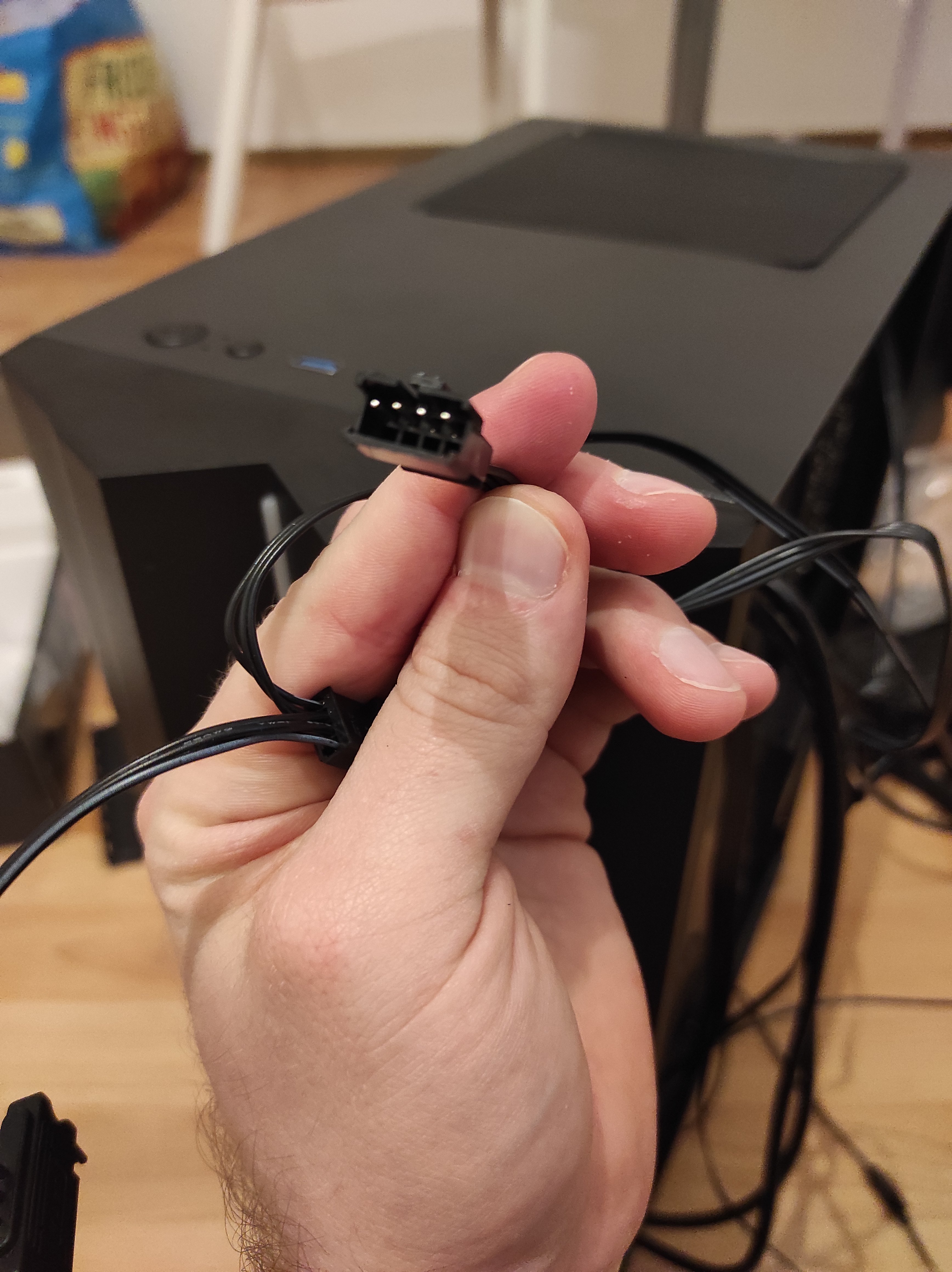

Was ist das für ein Stecker im zweiten Bild unter deinem kleinen Finger? Ist das nicht ein Sata- Stecker, der noch mit dem Netzteil verbunden werden muß!?



[coasterblog]

Das gehört sicher zur Beleuchtung. Dazu das Handbuch oder Zettel zu Rate ziehen (Gehäuse). Notfalls online falls es nicht beiliegt.



[tapia1988]

Gehäuse vielleicht einen Fan- Controller eingebaut, an dem du den Lüfter anschließen kannst!?

Dein drittes Bild zeigt einen Stecker für die RGB- Beleuchtung von irgendwas!
Beim Stecker im vierten Bild ist nur ein Pol belegt, was auf ein Sensorsignal hindeuten könnte!

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

https://aerocool.io/product/mecha-argb/

Was ist das für ein Stecker im zweiten Bild unter deinem kleinen Finger? Ist das nicht ein Sata- Stecker, der noch mit dem Netzteil verbunden werden muß!?

Ja genau das ist ein SATA Stecker
Sorry ganz vergessen den zu fotografieren
Kann es sein daß der zuständig ist für die Stromversorgung vom Lüfter?
Problem ist das es dafür auch kein Steckplatz am Mainboard und Netzteil gibt 🤔



[Motorrad]

Kann es sein daß der zuständig ist für die Stromversorgung vom Lüfter?

Ja, das ist wahrscheinlich der Stromstecker für die Versorgung der Gehäuselüfter mitsamt deren Beleuchtung! Schau an einem der Kabelstränge des Netzteils nach einer freien Sata- Strombuchse und schließe dort den Sata- Stecker an!

Vergiß auch nicht, die anderen beiden Kabel am Mainboard anzuschließen, wenn es dort den passenden Anschluß gibt (die Kabel aus dem Video)!



[tapia1988]

, das ist wahrscheinlich der Stromstecker für die Versorgung der Gehäuselüfter mitsamt deren Beleuchtung! Schau an einem der Kabelstränge des Netzteils nach einer freien Sata- Strombuchse und schließe dort den Sata- Stecker an!

Vergiß auch nicht, die anderen beiden Kabel am Mainboard anzuschließen, wenn es dort den passenden Anschluß gibt (die Kabel aus dem Video)!

Hab ich bereits aber am Netzteil ist leider kein Steckplatz für den SATA
Am Mainboard ist ein m2 Steckplatz, habe im Netz gelesen das dort der SATA reinpasst
Allerdings ist rechts nebendran eine Art Plastikabdeckung und die ist im Weg für den SATA Stecker 🙈

Ergänzung (10. November 2021)

Ahhh sorry
Natürlich war beim Netzteil ein Adapter dabei 🙈
Tausend Dank Leute 🙏



[Motorrad]

Der M.2 Steckplatz ist für SSD´s gedacht, die dort direkt eingesteckt werden!

Funktioniert jetzt dein Gehäuselüfter und die Beleuchtung?


Laut Sharkoon- Seite hat dein Netzteil sogar 9 Sata- Stecker für entsprechende Verbraucher mit Sata- Buchse:

https://de.sharkoon.com/product/GoldZERO#specs

Einen Adapter solltest du dafür also nicht brauchen! Möglicherweise mußt du noch einen weiteren Kabelstrang, der dem Netzteil- Set beiliegt, am Netzteil einstecken, der dir dann den benötigten Sata- Stecker bereitstellt.

https://www.pcgameshardware.de/Netz.../Sharkoon-Silentstorm-Zero-Cool-650W-1279290/


Ansonsten:
Schraube bitte das Mainboard an allen Befestigungslöchern mit den entsprechenden Schrauben fest! Und du hast doch auch nur dort, wo sich ein Befestigungsloch des Boards befindet, einen Abstandshalter darunter in das Gehäuseblech geschraubt!?

Und:
Hat der Stecker aus deinem ersten Bild auch einen Platz gefunden?



[tapia1988]

Der M.2 Steckplatz ist für SSD´s gedacht, die dort direkt eingesteckt werden!

Funktioniert jetzt dein Gehäuselüfter und die Beleuchtung?

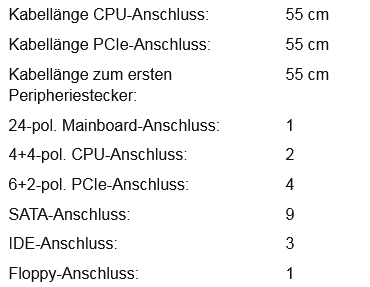

Laut Sharkoon- Seite hat dein Netzteil sogar 9 Sata- Stecker für entsprechende Verbraucher mit Sata- Buchse:

Anhang anzeigen 1144097

https://de.sharkoon.com/product/GoldZERO#specs

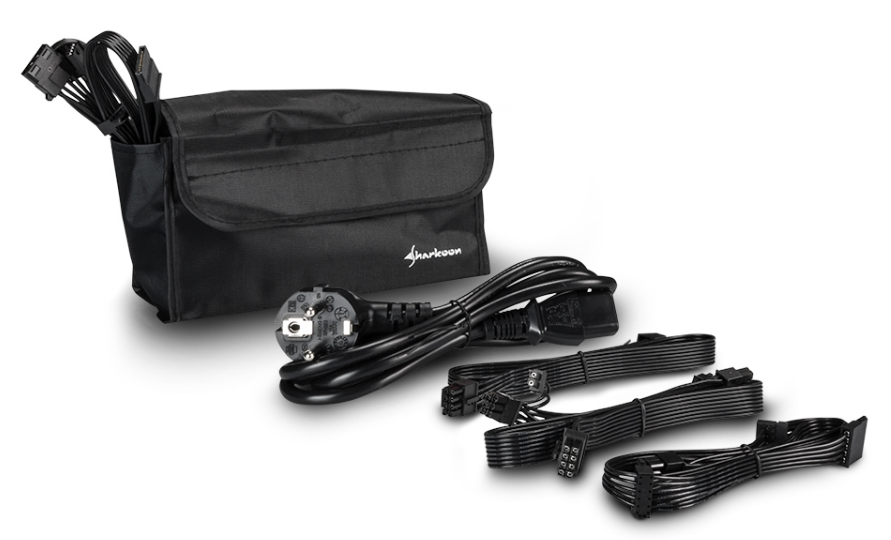

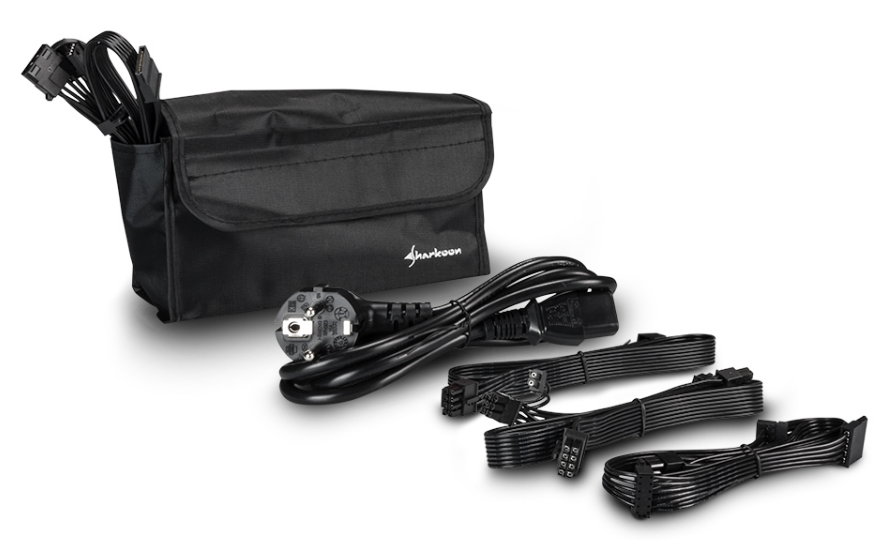

Einen Adapter solltest du dafür also nicht brauchen! Möglicherweise mußt du noch einen weiteren Kabelstrang, der dem Netzteil- Set beiliegt, am Netzteil einstecken, der dir dann den benötigten Sata- Stecker bereitstellt.

Anhang anzeigen 1144099

Anhang anzeigen 1144100

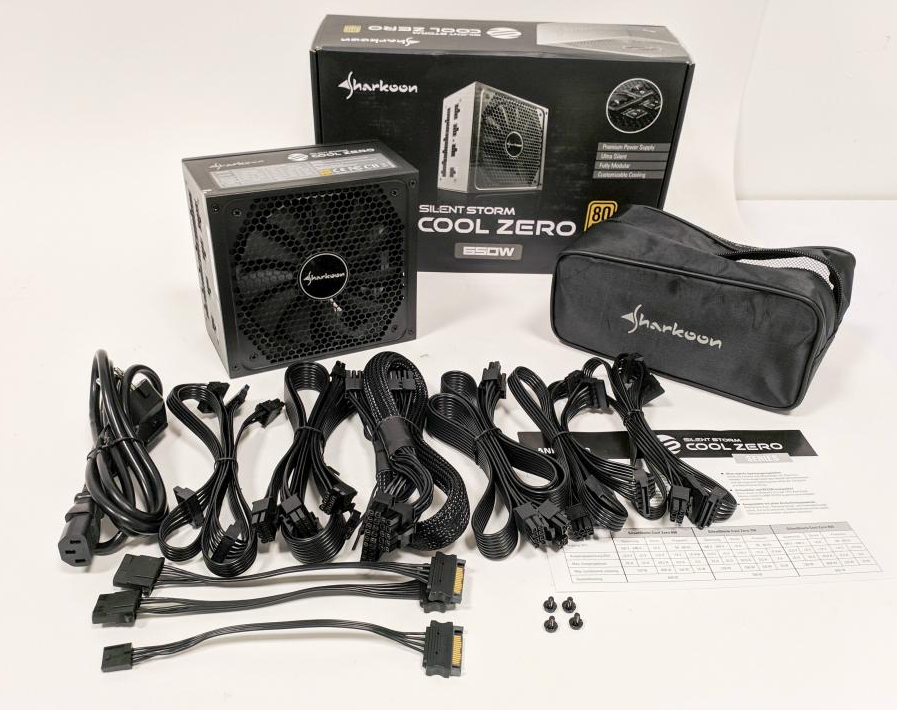

https://www.pcgameshardware.de/Netz.../Sharkoon-Silentstorm-Zero-Cool-650W-1279290/


Ansonsten:
Schraube bitte das Mainboard an allen Befestigungslöchern mit den entsprechenden Schrauben fest! Und du hast doch auch nur dort, wo sich ein Befestigungsloch des Boards befindet, einen Abstandshalter darunter in das Gehäuseblech geschraubt!?

Und:

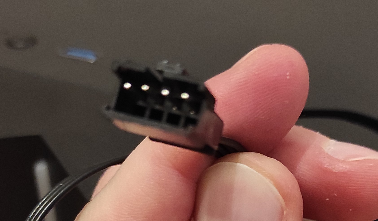

Hat der Stecker aus deinem ersten Bild auch einen Platz gefunden?

Anhang anzeigen 1144102

Genau, ein Kabelstrang war beim Netzteil dabei wo ich jetzt das SATA Kabel anschließen konnte
Habe es noch nicht überprüft ob der Lüfter jetzt funktioniert, bin auch erst übermorgen wieder daheim, dann werde ich sofort berichten

Das Mainboard habe ich nur außen festgeschraubt, danke für den Hinweis, muss auch noch mittig eine Schraube anbringen
Und die Abstandshalter waren bereits am Gehäuse dran, da habe ich nichts verändert
Sollte ich da noch irgendwas beachten? Ich glaube fast das ein Abstandhalter im Gehäuse ist wo das Mainboard keine Aussparung zum festschrauben hat 🤔 bin mit aber nicht ganz sicher
Soll ich diesen Abstandshalter dann entfernen?

Und bei dem verbliebenen Stecker da hab ich keine Ahnung wo der hinkommt
Wie gesagt, es kommen 2 Stecker aus dem Lüfter, einmal der Sata den ich jetzt befestigen konnte und einmal der abgebildete
Der Sata ist jetzt drin aber der andere passt nirgends aufs mainboard und beim Netzteil war auch kein passender Adapter vorhanden 🤔



[coasterblog]

Und die Abstandshalter waren bereits am Gehäuse dran, da habe ich nichts verändert

Du (!!) musst selber die Abstandshalter da -und nur da- anbringen/ein- oder umbauen wo Löcher in deinem Mainboard sind!

Sonst Kurzschluß, Schaden, Geld vernichtet. Das übernimmt nämlich Niemand.



[Deathangel008]

Am Mainboard ist ein m2 Steckplatz, habe im Netz gelesen das dort der SATA reinpasst

da passt ggfs ne SATA-M.2 rein (mechanisch auf jeden fall, elektrisch nicht unbedingt), aber kein SATA-stromstecker. also entweder kompletten unfug gelesen oder es falsch verstanden.

Allerdings ist rechts nebendran eine Art Plastikabdeckung

das ist der chipsatzkühler und der ist aus metall.



[Motorrad]

Soll ich diesen Abstandshalter dann entfernen?

Auf jeden Fall! Wenn es dort kein Befestigungsloch im Mainboard gibt, dann kann es vorkommen, daß der Messing- Abstandshalter mehrere Lötpunkte an der Boardunterseite berührt und einen Kurzschluß verursacht.

Also für den Stecker aus Bild 3 hast du keinen passenden Header (Anschluß) auf deinem Board gefunden!?

Schau dazu mal in das Mainboardhandbuch Seite 26!

https://download.msi.com/archive/mnu_exe/mb/M7C95v1.0-EURO.pdf
