Grafikkarte wird auf Gigabyte Z790 Aorus Master nur mit 8 Lanes angebunden

[Overroller]

Hallo, ich habe mein neues System zusammen gebaut und musste feststellen, das meine Grafikkarte nur mit 8 und nicht 16 Lanes angebunden wird.

Dazu muss ich sagen ich habe auf dem System 2 m.2 PCI-E SSDs verbaut 4 SATA Laufwerke und eine PCI-E Soundkarte.

Jetzt habe ich die M.2 SSDs in die oberen beiden Slots gesteckt, die 4 SATA Ports sind belegt und im unteren PCI-E Port steckt die Soundkarte.

Meine Frage wie müsste ich die M.2 SSDs umstecken das meine Garfikkarte mit 16 Lanes angebunden wird im Handbuch finde ich dazu irgendwie nix.

mfg Overroller



[MadDog]

nun, was sagt denn das Handbuch dazu? :-)



[Simonte]

@MadDog
+1 fürs Handbuch des MB



[AwesomSTUFF]

Ohne nachzuschlagen würde ich vermuten, dass es in der Kombo mit 2 M.2 nicht gehen wird. Zumindest war es bei den AMD Ryzens früher so. Leider fehlen die Angaben, um welche M.2 es sich handelt.

nun, was sagt denn das Handbuch dazu? :-)

Steht doch da: nix



[Overroller]

hab im Handbuch dazu nix gefunden auf meinem alten MSI Z390 Godlike Gaming stand wie man die Karten stecken muss da hab ich die dann so eingesteckt und es hatte funktioniert. bei dem Z790 Aorus master finde ich da irgendwie nix



[Nitschi66]

https://www.gigabyte.com/de/Motherboard/Z790-AORUS-MASTER-rev-10/support#support-manual

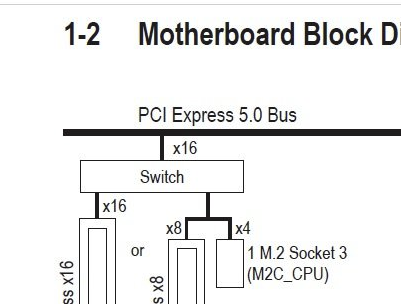

@Overroller Auf den ersten Seiten ist ein Blockdiagramm zu finden auf dem du erkennen kannst, welcher slot wo angebunden ist. Wichtig: nichts in den "M2C_CPU" SLot stecken.



[motorazrv3]

das meine Grafikkarte nur mit 8 und nicht 16 Lanes angebunden wird.

Vielleicht war das ja vor dem Umbau auch schon so!
Hast du noch Informationen zu deiner Hardware für uns parat?



[Overroller]

Wie gesagt im Handbuch habe ich dazu nix gefunden, bei meinem alten Board MSI Z390 Godlike Gaming wo auch die selben Karten und Laufwerke verbaut waren lief es man musste nur die steckreinfolge beachten.

Verbaut ist ein Gigybte Z790 Aorus Master mit nem 14900KF 2X m.2, 4X SATA, 1X VGA, 1X PCI-E Soundkarte.



[Nitschi66]

Wie gesagt im Handbuch habe ich dazu nix gefunden,

Wie gesagt, in deinem handbuch steht was dazu.



[H6-Mobs]

Wie gesagt im Handbuch habe ich dazu nix gefunden

Seite 5 steht alles.



[AwesomSTUFF]

Einfach nix in den oberen M.2 Slot packen ist die Essenz.

https://www.intel.com/content/dam/w...diagram.png.rendition.intel.web.1920.1080.jpg



[Overroller]

ok auf seite 5 hatte ich nicht gesehen hatte nur hinten bei den m.2 Ports etc geschaut, wenn ich also die obere SSD umstecke sollte das hin hauen oder ?

Werd ich nache rmal testen und dann berichten.



[Triple5soul]

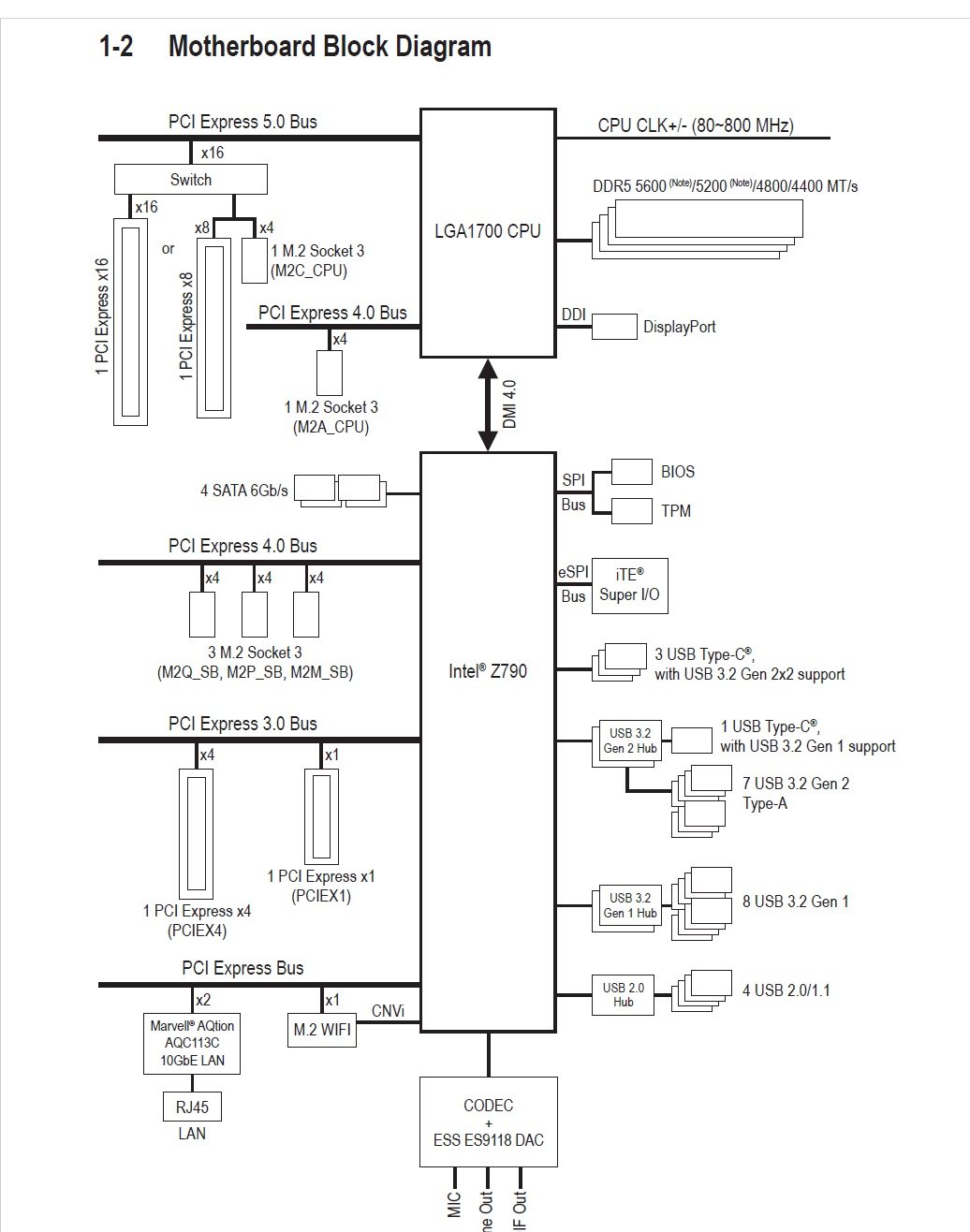

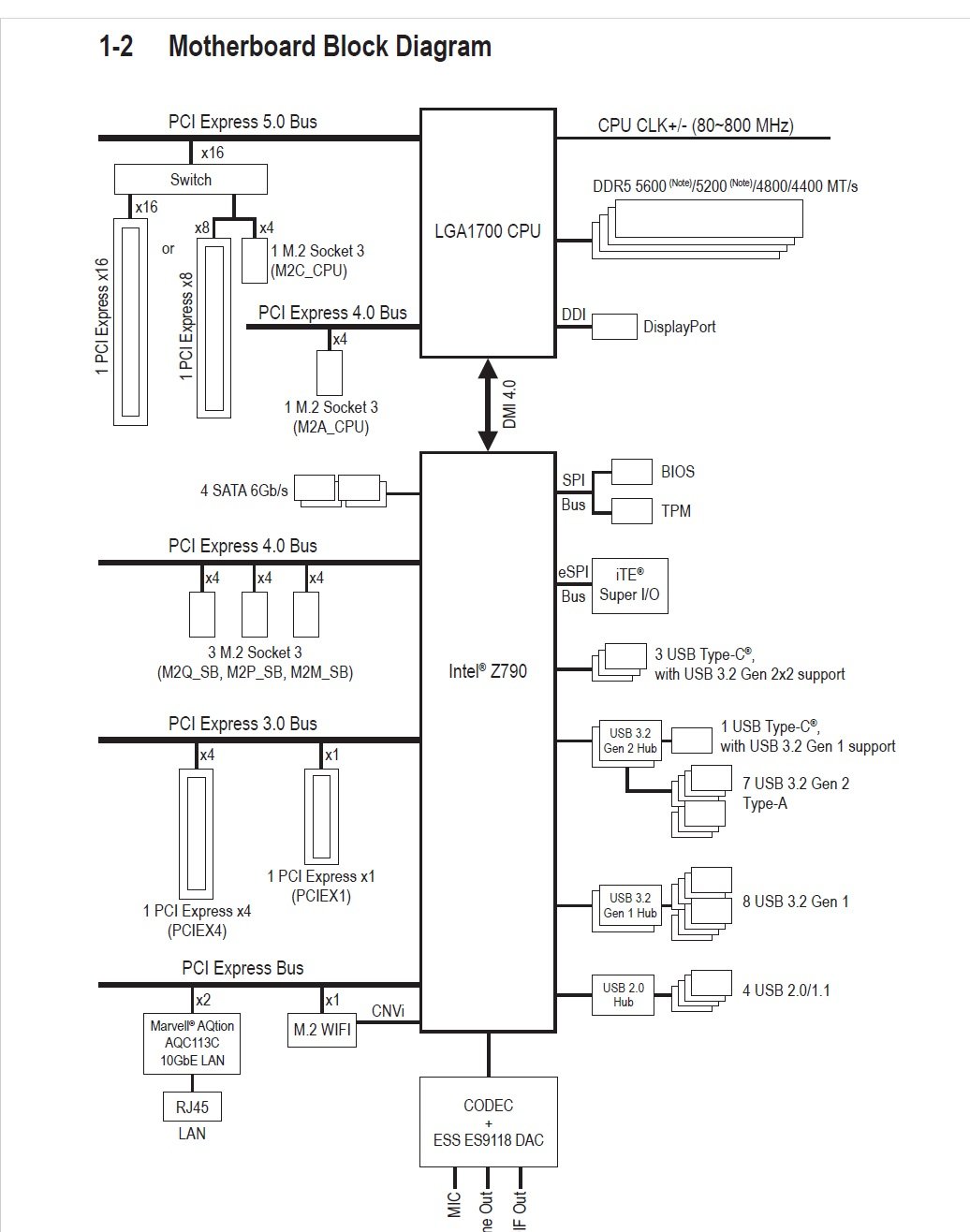

Seite -5- Motherboard Block Diagram

Dort sieht man wie sich die Lanes der CPU aufteilen

EDIT: zu langsam…



[Overroller]

ähm blöde frage wenn ich mir das so anschaue heisst das der obere Grafikkartne Port hat immer nur 8 Lanes ?



[motorazrv3]

hat immer nur 8 Lanes

Nee, auch 16!



[Gelöschter_User]

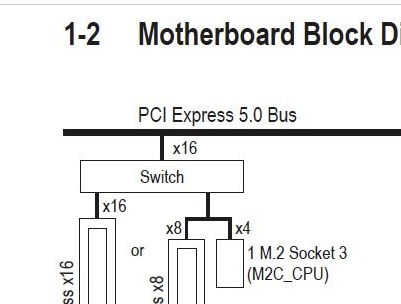

Nein, nur wenn was im m.2 Slot steckt.

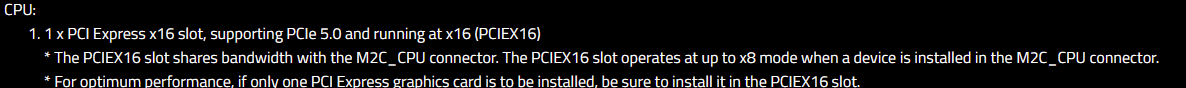

Steht auch in den Spezifikationen.



[redjack1000]

heisst das der obere Grafikkartne Port hat immer nur 8 Lanes ?

Nö, siehe

Cu
redjack



[Overroller]

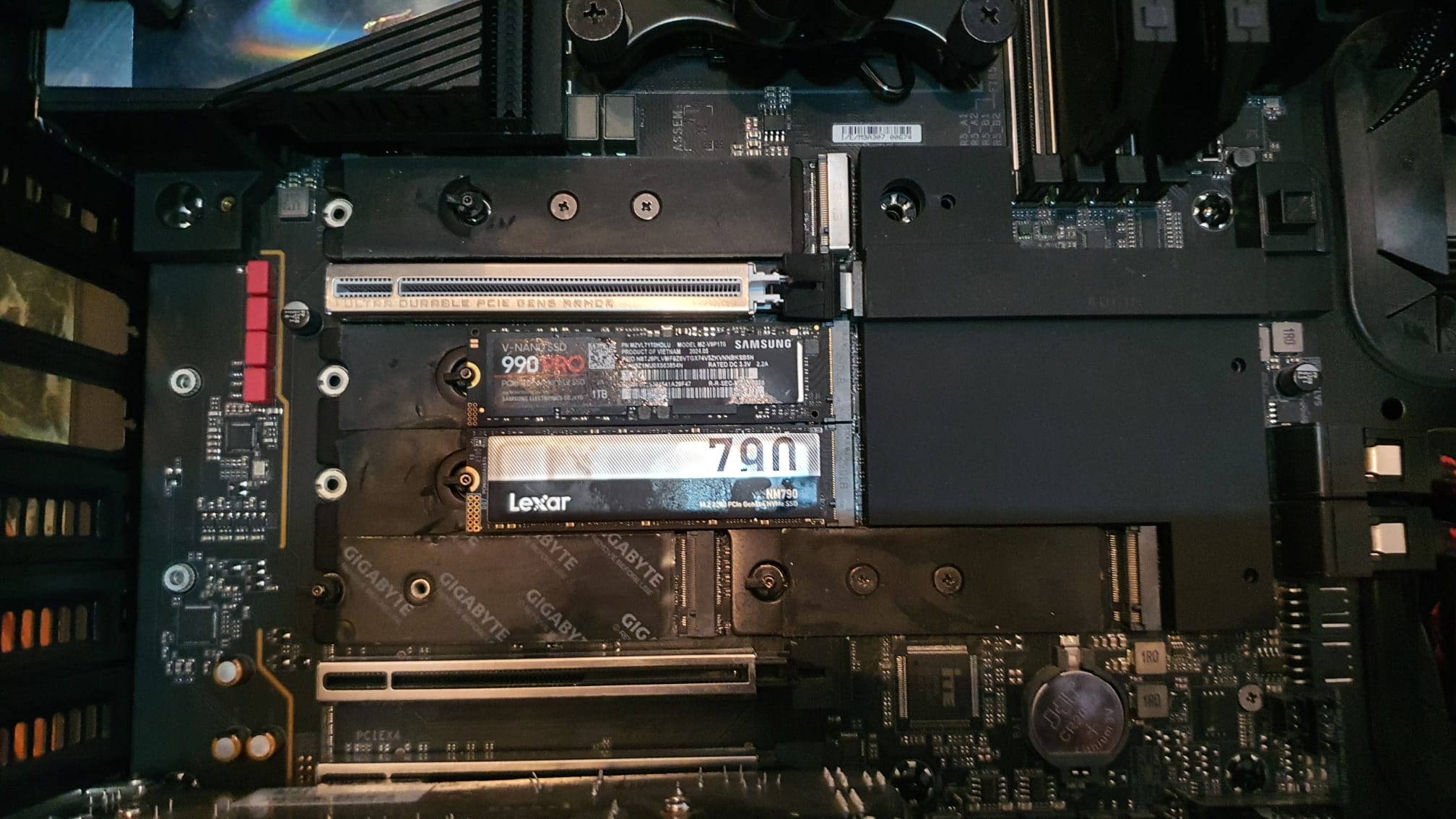

schaut besser aus danke, habs jetzt so wie im Bild installiert und die Graka hat auch volle 16 Lanes und alle laufwerke werden erkannt.



[Nitschi66]

Und was ist das Learning daraus? Beim nächsten mal direkt ins handbuch gucken :-)



[Overroller]

@Nitschi66 hab ich ja aber halt bei der M.2 und laufwerkskonfiguration seite 26 da steht nichts und da sollte man sowas ja eigentlich vermuten jedenfalls stand das bei meinem alten MSI dort auch und auch besser als bei dem Gigabyte wo einfach nur ein diagramm ist.
