Grafikkarte wird auf Gigabyte Z790 Aorus Master nur mit 8 Lanes angebunden

[motorazrv3]

einfach nur ein diagramm ist.

Das Diagramm zeigt es ja auch 16x or 8x und 4x.



[LiniXXus]

ähm blöde frage wenn ich mir das so anschaue heisst das der obere Grafikkartne Port hat immer nur 8 Lanes ?

Falsch, hat auch 16 Lanes.

Nein, nur wenn was im m.2 Slot steckt.

Falsch, kommt ganz darauf an.

Deine erster PCIE 16x Slot hat PCIE 5.0 (Grafikkarte).
Deine M.2 gibt es mit 4x PCIe 4.0 und 1x mit 5.0.

Die ersten zwei M.2 sind direkt an den Prozessor angebunden und davon hat einer 4.0 und der andere 5.0.
Der erste M.2 Slot hat hierbei diese PCIE 5.0 und teilt sich die Lanes mit der Grafikkarte. Die restlichen PCIe 4.0 teilen sich nichts. Auch wenn einer davon auch direkt mit dem Prozessor angebunden ist.

Bedeutet für dich, nutze einfach den ersten M.2 mit PCIe 5.0 nicht.
Die restlichen 4 M.2 mit PCIe 4.0 kannst du bedenkenlos nutzen.



[Gelöschter_User]

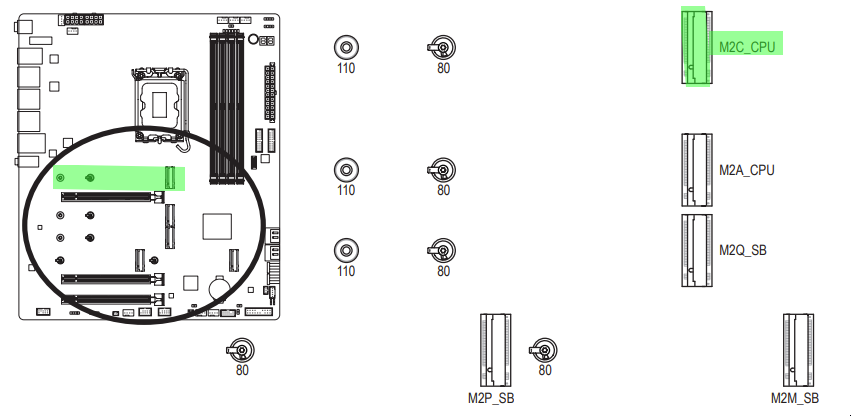

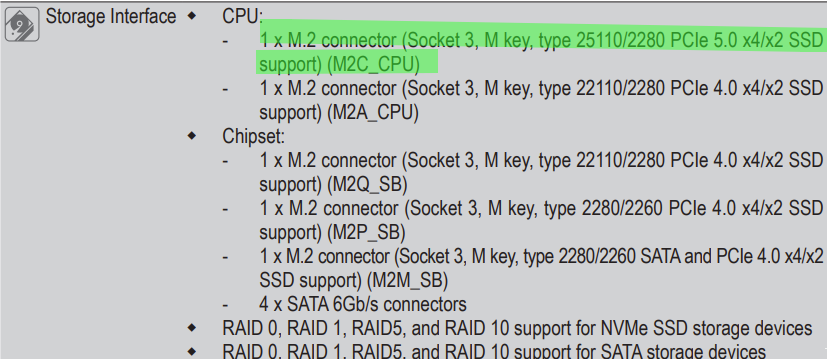

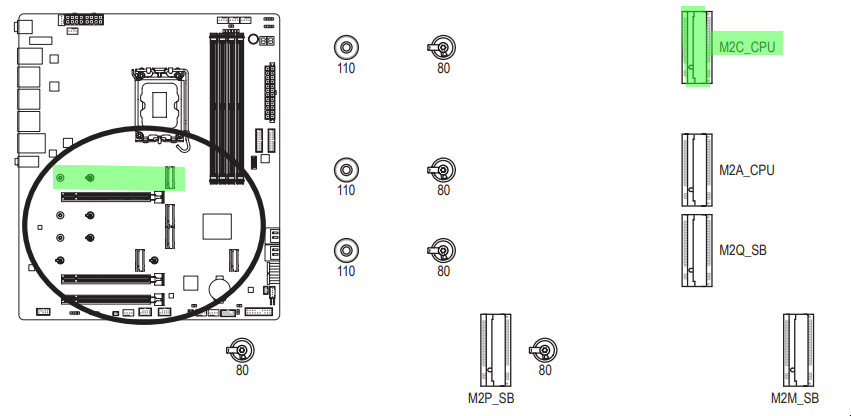

@LiniXXus: Die Spezifikationen beschreiben bzw. nennen explizit den M2C_CPU Slot.



[LiniXXus]

Die Spezifikationen beschreiben bzw. nennen explizit den M2C_CPU Slot.

Keine Ahnung was du mir damit aussagen willst, aber dieser Slot sollte nicht genutzt werden, wenn die Grafikkarte weiterhin 16x beibehalten soll! Da gibt es auch nichts zu diskutieren, weil es so einfach ist!

Der x16 PCIE 5,0 der Grafikkarte und der M2C_CPU Slot 5.0 Teilen sich die Lan's. Hier sind nur 16 Lan vorgesehen und daher läuft die Grafikkarte nicht mehr mit 16 Lan wenn eine SSD in M2C_CPU Slot gesteckt wird.

Die anderen M.2 sind alle PCIe 4.0, die sich nichts teilen! Der M2A_CPU Slot (PCIe 4.0) ist auch über dem Prozessor angebunden und teilt sich nichts. Die restlichen PCIe 4.0 laufen über den Chipsatz und teilen sich auch nichts.

Ergänzung (13. November 2024)

@Overroller
Die Lösung ist deine M.2 SSD aus M2C_CPU Slot zu nehmen und z.B. in den M2A_CPU Slot zu setzen. Dadurch wird die SSD auch noch direkt mit dem Prozessor angebunden sein. Aber auch wenn du die restlichen M.2 Steckplatze nutzt, ist es kein Problem.

Dieses Problem gibt es mit Z790 Boards, nur wenn ein M.2_PCIe 5.0 Slot genutzt wird.

Ergänzung (13. November 2024)

Beispiel mit meinem MSI Z790 Carbon Mainboard.

1. M.2 CPU PCIe 4.0 (Nur NVMe) - belegt
2. M.2 CPU PCIe 5.0 (Nur NVMe) - nicht belegt
3. M.2 Chipsatz 4.0 (Nur NVMe) - belegt
4. M.2 Chipsatz 4.0 (NVMe & SATA) - belegt
5. M.2 Chipsatz 4.0 (Nur NVMe) - belegt

Habe 3x NVMe SSD verbaut + 1x SATA SSD als M.2.
Der M.2 Slot mit 5.0 ist nicht belegt.



[Gelöschter_User]

...dieser Slot sollte nicht genutzt werden, wenn die Grafikkarte weiterhin 16x beibehalten soll!Da gibt es auch nichts zu diskutieren, weil es so einfach ist!

Ich denke der TE hat es auch ohne deinen wertvollen Beitrag schon vorher verstanden. Geht seit Beitrag #6 um die Aufteilung bzw. dass nichts in M.2C vorhanden sein soll. Rauchst du irgendwas Verbotenes?



[LiniXXus]

Rauchst du irgendwas Verbotenes?

Heute eigentlich nicht...
Mit dem Rest hast du recht, muss ich irgendwie übersehen haben.

Egal, wie sagt man so schön... doppelt hält besser.
