Hallo Baser
,
1. Einleitung:
Nach einigen nicht gerade von Erfolg gekrönten Versuchen, die Luftzirkulation in meinem Coolermaster Cosmos den Anforderungen der GTX480 anzupassen, habe ich mich entschlossen, die Grafikkarte mit einem Prolimateck MK-13 zu modifizieren. Anzumerken ist hierbei zunächst, dass von offizieller Seite (www.prolimatech.com) keine Freigabe für diesen Kühler für die GTX480 erfolgt, da der Kühler die Abwärme der Karte nicht zuverlässig abführen soll. Dazu heist es auf der betreffenden homepage:
"For Nvidia GTX 480, even though there is no installation issues, dispersing more than 480 watts of power at full throttle, it's more than what MK-13 can handle."
2. Der Kühler ansich:
Über den Kühler selbst gibt es eigentlich nicht viel mehr zu sagen, außer das man schon eine enorm gute Verarbeitung fürs Geld bekommt. Alle Teile sind sauber verpackt. Bei den Schrauben liegt immer noch ein zusätzliches Exemplar bei, falls etwas verloren gehen sollte. Bei näherem Interesse ist ein Testbericht u.a. hier nachzulesen: https://www.computerbase.de/2009-12/test-vier-grafikkarten-kuehler-vergleich/.
Wie diverse andere Tests bekräftigt haben, ist der MK-13 momentan wohl der potenteste Grafikkarten-Kühler, den man erwerben kann (außer natürlich WaKü). Ich habe den Umbau daher durchgeführt, auch weil aus Kompatibilitätssicht keine Schwierigkeiten zu erwarten waren.
3. Graka-Umbau:

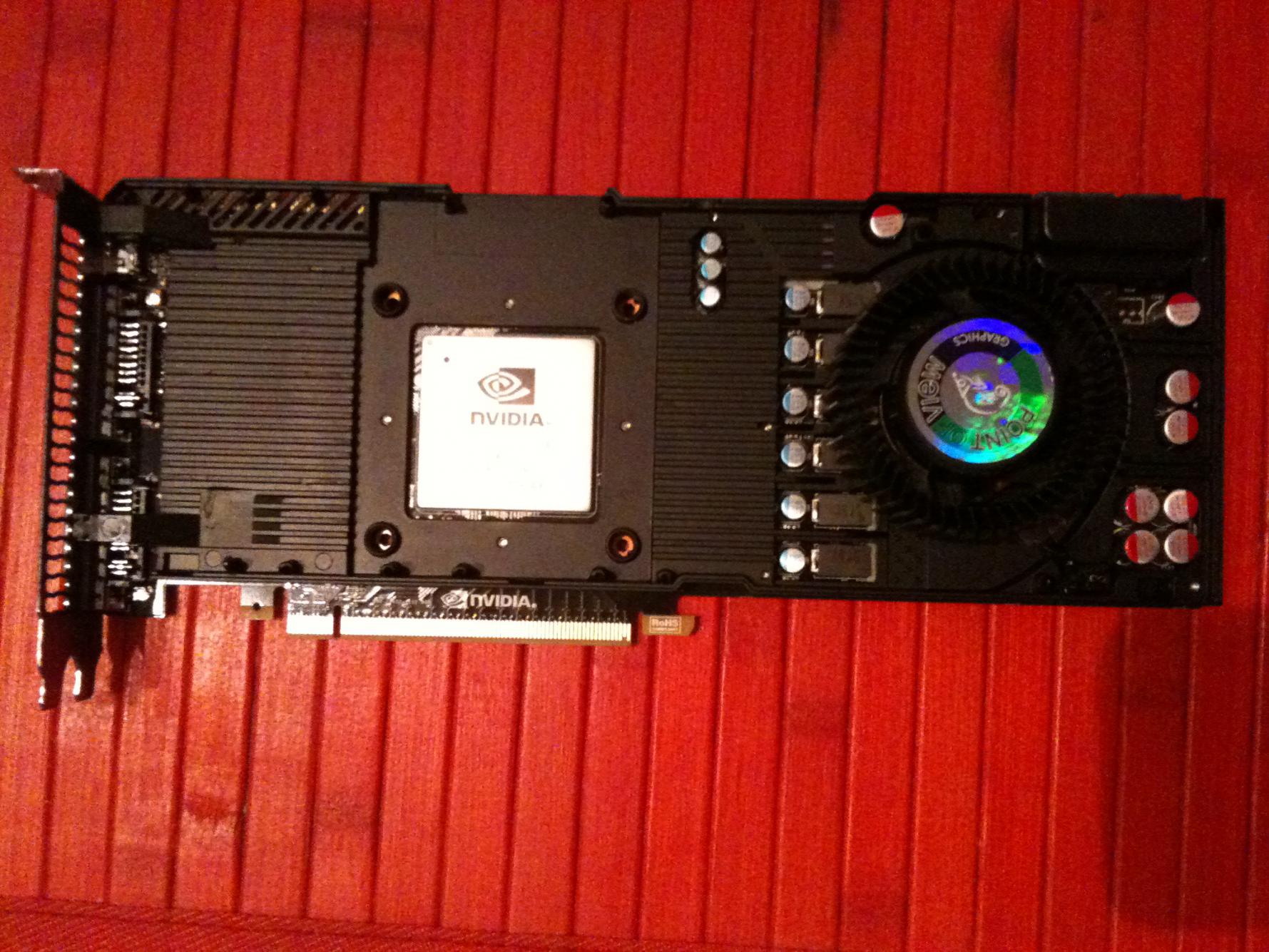

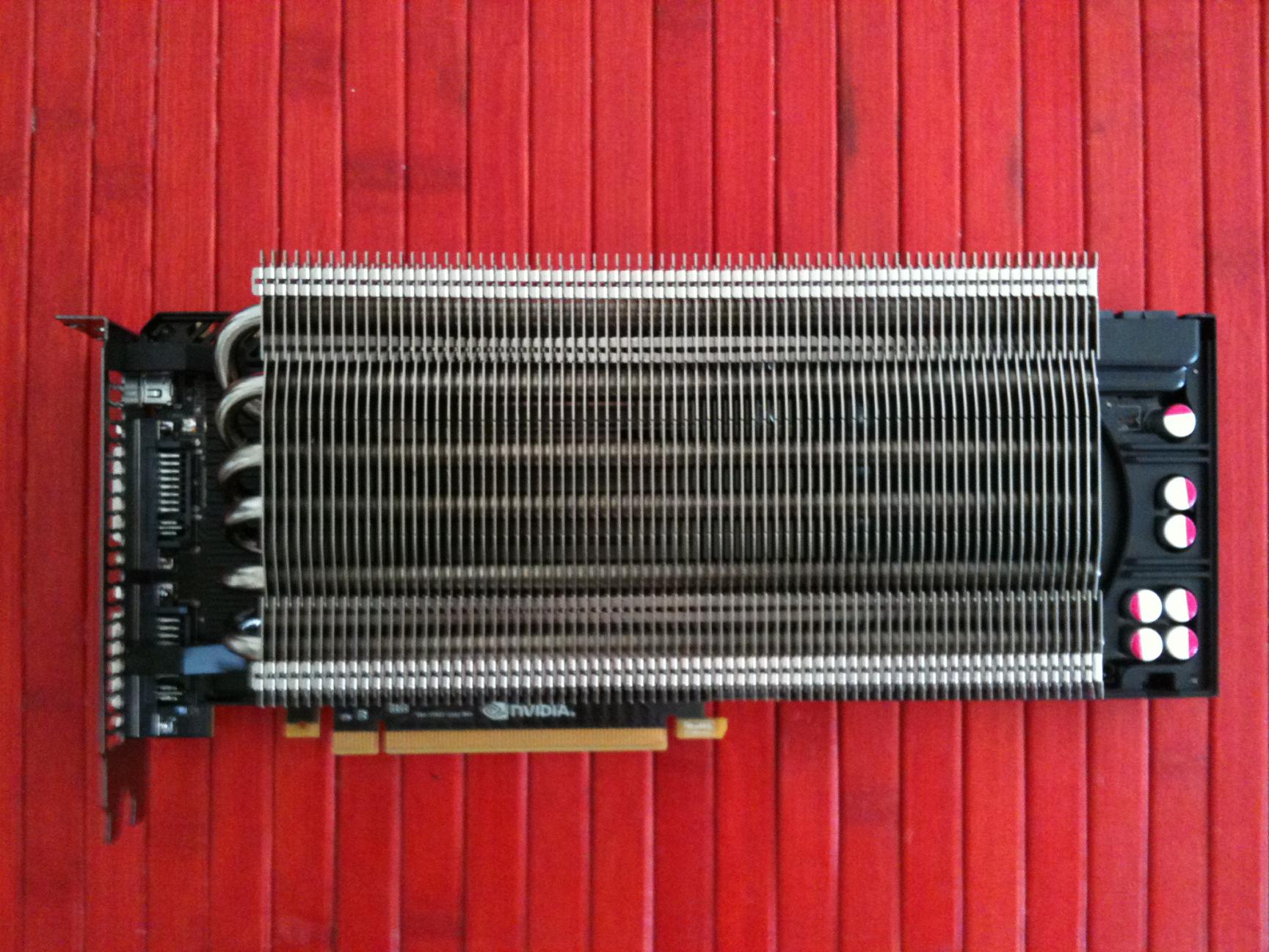

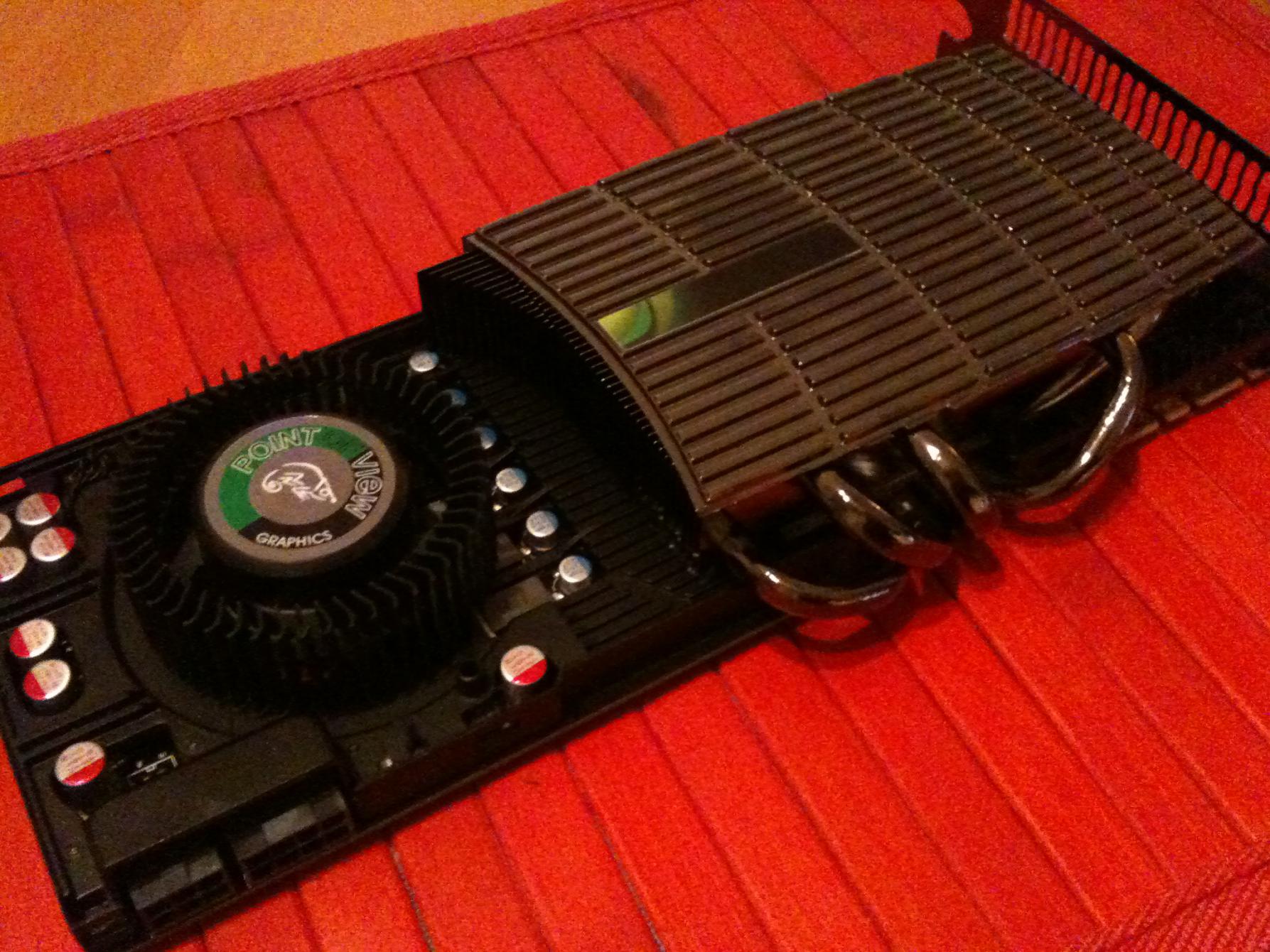

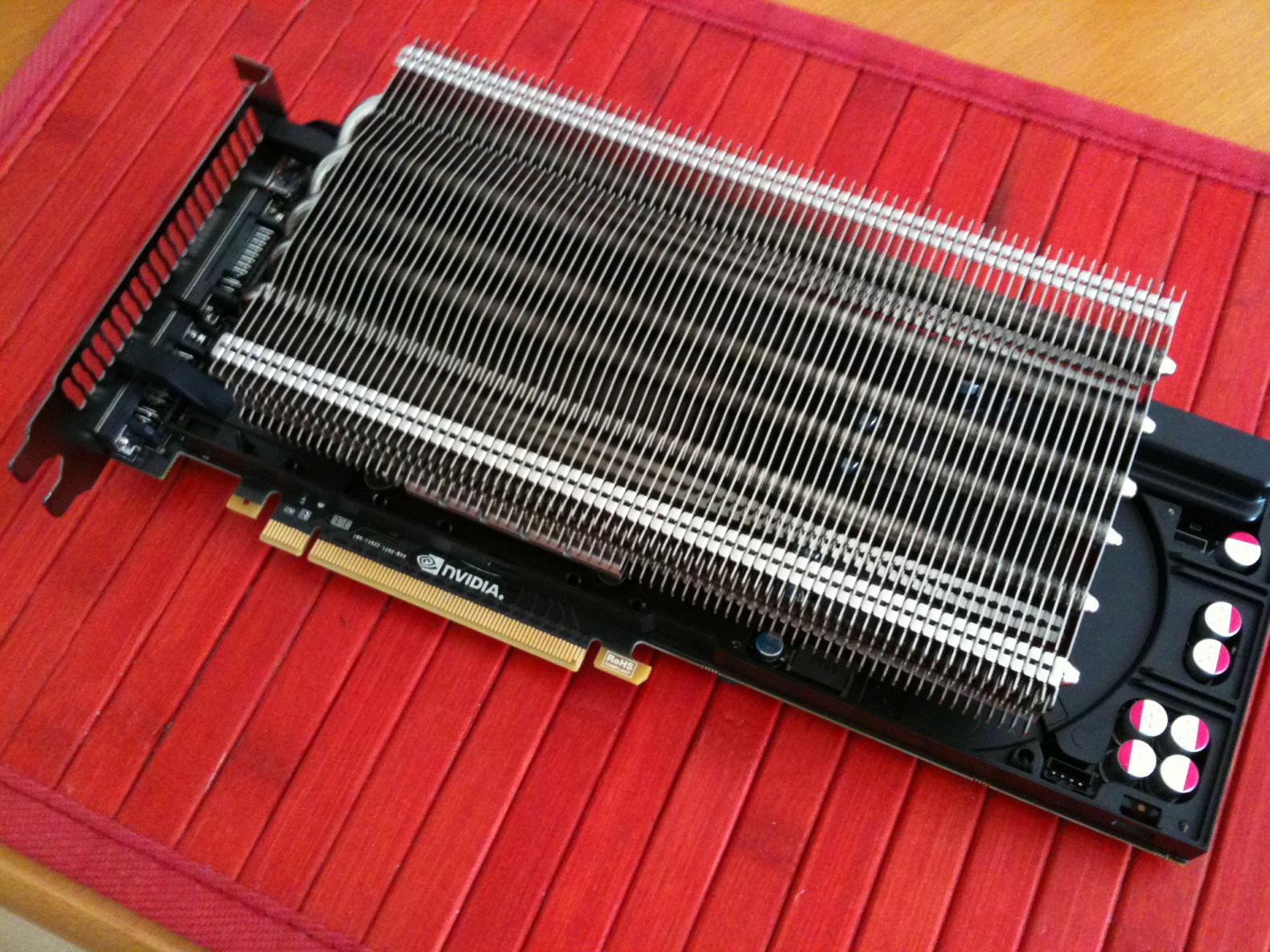

Der Umbau gestaltete sich vom reinen Kühlertausch her als vollkommen problemlos. Wie die meisten sicherlich wissen, verbleibt bei der GTX480 die Bodenplatte des Originalkühlers auf der Grafikkarte, so dass man sich keine weiteren Gedanken um die Kühlung der SpaWas etc. machen muss, ausreichende Belüftung vorausgesetzt. Die einzelnen Umbauschritte habe ich weiter unten per Photo festgehalten (leider etwas schwache Qualität).
4. Rahmenbedingungen:

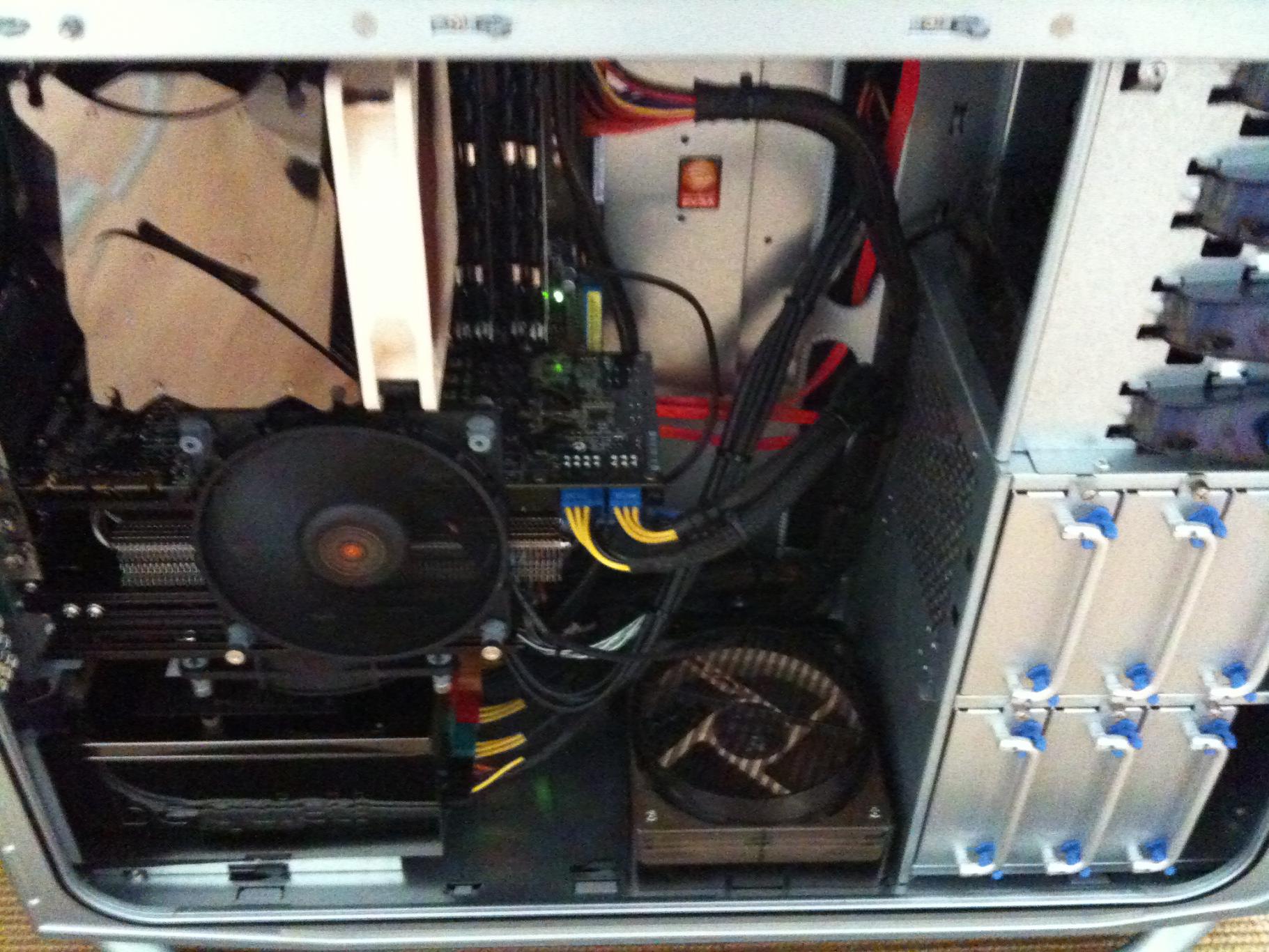

Als Lüfter kommen zwei Bequiet Silent Wings USC 120mm zum Einsatz, die auf 1500rpm laufen. Da mein Gehäuse leider trotz der Größe ein paar Eigenheiten aufweist, was die Platzverhältnisse angeht, konnte ich leider nur einen der beiden Lüfter unterhalb des MK-13 montieren. Der zweite ist daher senkrecht dazu neben der Grafikkarte angebracht, was aber aufgrund der Montage an der dem Kühler beiliegenden L-förmigen Halterung kein Problem darstellt.
Problematisch hierbei ist allerdings, dass die beiden Lüfter sich im Luftstrom gegenseitig etwas behindern könnten, so dass mir normalerweise die Montage beider Lüfter unterhalb des Kühler besser gefallen würde. Dies würde evtl. auch zu etwas besseren Temperaturen führen.
Ergänzung: durch eine andere Anordnung des Lüfterrahmens konnte ich die beiden Silent Wings doch auf den Kühlkörper blasend unterhalb der Grafikkarte anbringen. An den Temperaturen ändert dies eher wenig, aber es sieht deutlich aufgeräumter aus. Bilder dazu finden sich weiter hinten im thread.
5. Praxisbeobachtungen:

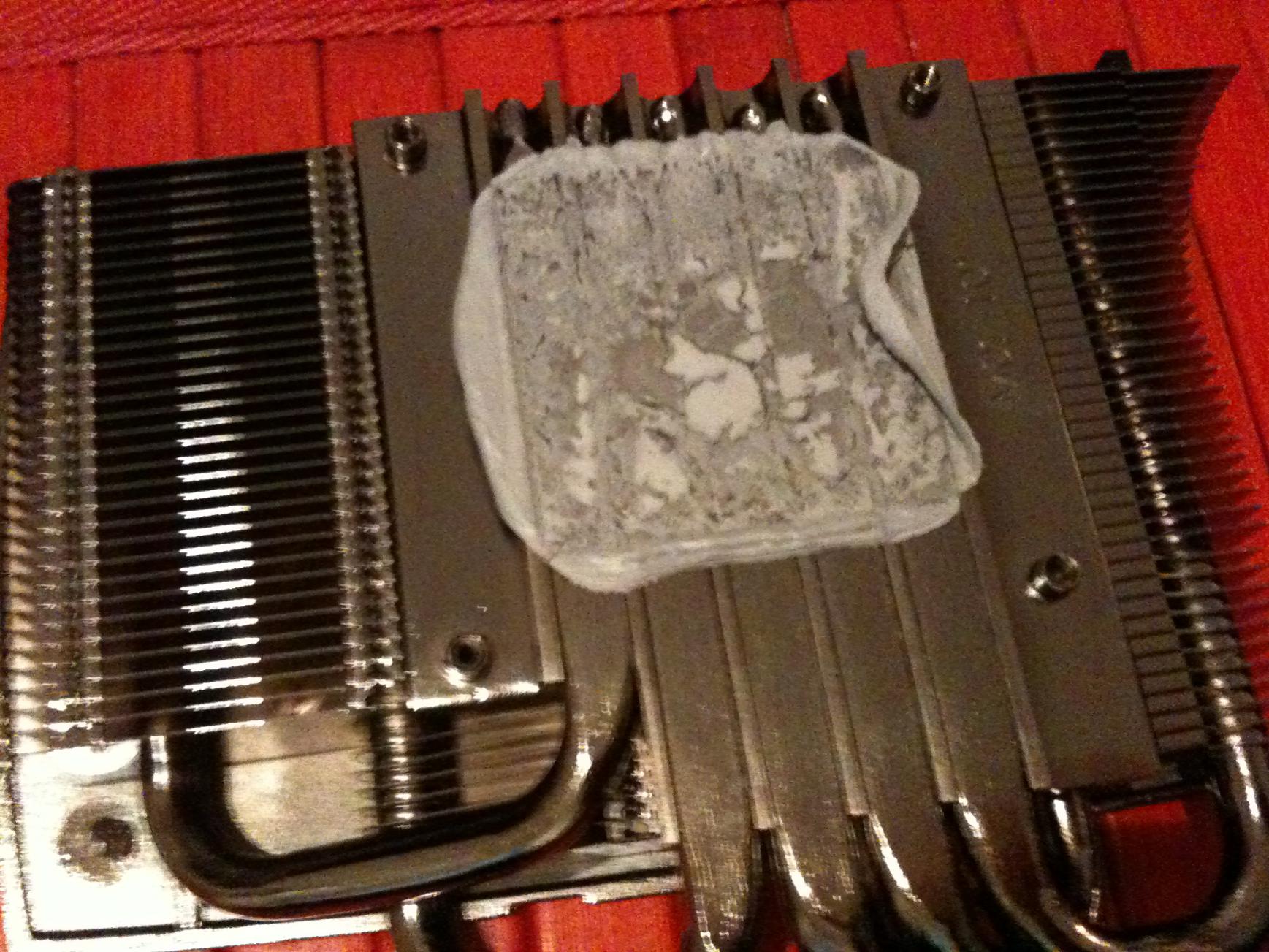

Das die GTX480 mit dem MK-13 @idle nochmal eine Ecke leiser geworden ist, spielt keine besonders große Rolle, da der Referenzkühler sich hier schon recht moderat verhält. @load glaubt man dann irgendwie nicht wirklich, dass es sich um die gleiche Grafikkarte wie vorher handelt. Ich habe mit dem Originalkühler locker Drehzahlen von 4000rpm(!) erreicht, was auf die Dauer natürlich stört. Ich denke auch, dass diese Drehzahlen z.T. der meiner Meinung nach viel zu dicken Verarbeitung der Original-WLP geschuldet waren (siehe pic).
Die Karte hielt sich dabei bei max. 92°C, außer bei FurMark. Dort wurden unter infernalischem Lärm 96°C erreicht.
Nun zum Prolimatech MK-13: aufgrund der konstanten Drehzahlen der beiden Lüfter bleibt das Geräuschniveau ingame natürlich auf konstant niedrigem Level. Folgende Temps wurden erreicht:
RT 22,2°C, Gehäuse geschlossen, Bodenlüfter@1300rpm, Gehäuselüfter Rückseite @1300rpm, Lüfter im Gehäusedeckel @~800rpm
3D Mark Vantage, xtreme-setting (acht Durchgänge): GPU max. 81°C, PCB 51°C ;(Originalkühler @92°C)
Cryostasis Tech Demo@max., 1920x1200 (fünf Durchgänge) : GPU max. 79°C, PCB 50°C ;(Originalkühler @89°C)
Crysis (DX10, Mix. aus "high" und "very high", 0xAA, 16xAF, 1920x1200): GPU max. 88°C, PCB 58°C. ;(Originalkühler @93°C; max. 4000rpm(!))
Weitere Tests folgen demnächst.
Wie man sieht, kann der MK-13 die GTX480 ingame in Zaum halten, wenn da nicht ein Wermutstropfen wäre: FurMark übersteht meine Karte nicht. Ich erreiche nach ca. 5min. 96°C, Tendenz steigend. Da ich allerdings FurMark als vollkommen praxisfremd erachte und auch nicht sagen kann, wie lange meine Karte mit Originallüfter ihr Temps.-Niveau hätte halten können (Drehzahlen gingen nahe die 100%!), relativiert sich das ganze etwas.
Ich werde die nächsten Tage abwarten und weitere Erfahrungen mit dieser Kombo sammeln. Als erstes kleines Zwischenfazit kann ich sagen:
- für mich hat sich der -doch sehr teure- Umbau gelohnt, da die Karte so nicht als solche wiederzuerkennen ist
- pauschal würde ich allerdings nicht zum Kühlerwechsel auf den MK-13 raten, eben wegen der Problematik Stichwort FurMark; hier spielen die individuellen Gegebenheiten, was Belüftung und Kühlkonzept angeht, eine tragende Rolle.
- dazu kommt natürlich das Problem Garantieverlust; hier muss jeder selbst entscheiden, welchen Weg er geht.
Mfg mmic29
€dit: sorry wegen schlechter Bild-Qualität; die Ausleuchtung @home war mies ;-).
