Der unhörbare Shuttle PC!

Vor etwas über einem Jahr entschloss ich mich mir mal wieder einen neuen PC zu gönnen. Damals hatte ich folgende Hauptkriterien:

• 1. Silence, dh. der PC sollte selbst Nachts aus 50cm nicht zu hören sein.
• 2. Platz und Design, da mein Subwoofer meinen PC „Schacht“ belegt sollte der PC auf den Tisch dh. klein & gut aussehen muss er!
• 3. Der PC sollte bedingt Spieletauglich sein. Dh. aktuelle Spiele sollten auf Medium Detail ohne AA flüssig laufen.

Meine Wahl viel letztendlich auf einen Shuttle XPC SN68SG2 Barebone. Damals waren ITX noch nicht so verbreitet und letztendlich hätte ich für Mainboard + Gehäuse + Netzteil+ leisen CPU Kühler etwa das gleiche ausgegeben. Da der PC auch leise sein sollte entschied ich mich zu einem sparsamen 45W CPU zu greifen. Weitere Komponenten waren eine 2600XT ATI von HIS passiv gekühlt (die hatte ich mir 2 Tage später besorgt nachdem alles ausgemessen war). 2GB RAM sowie eine 250GB HDD welche recht leise sein sollte.

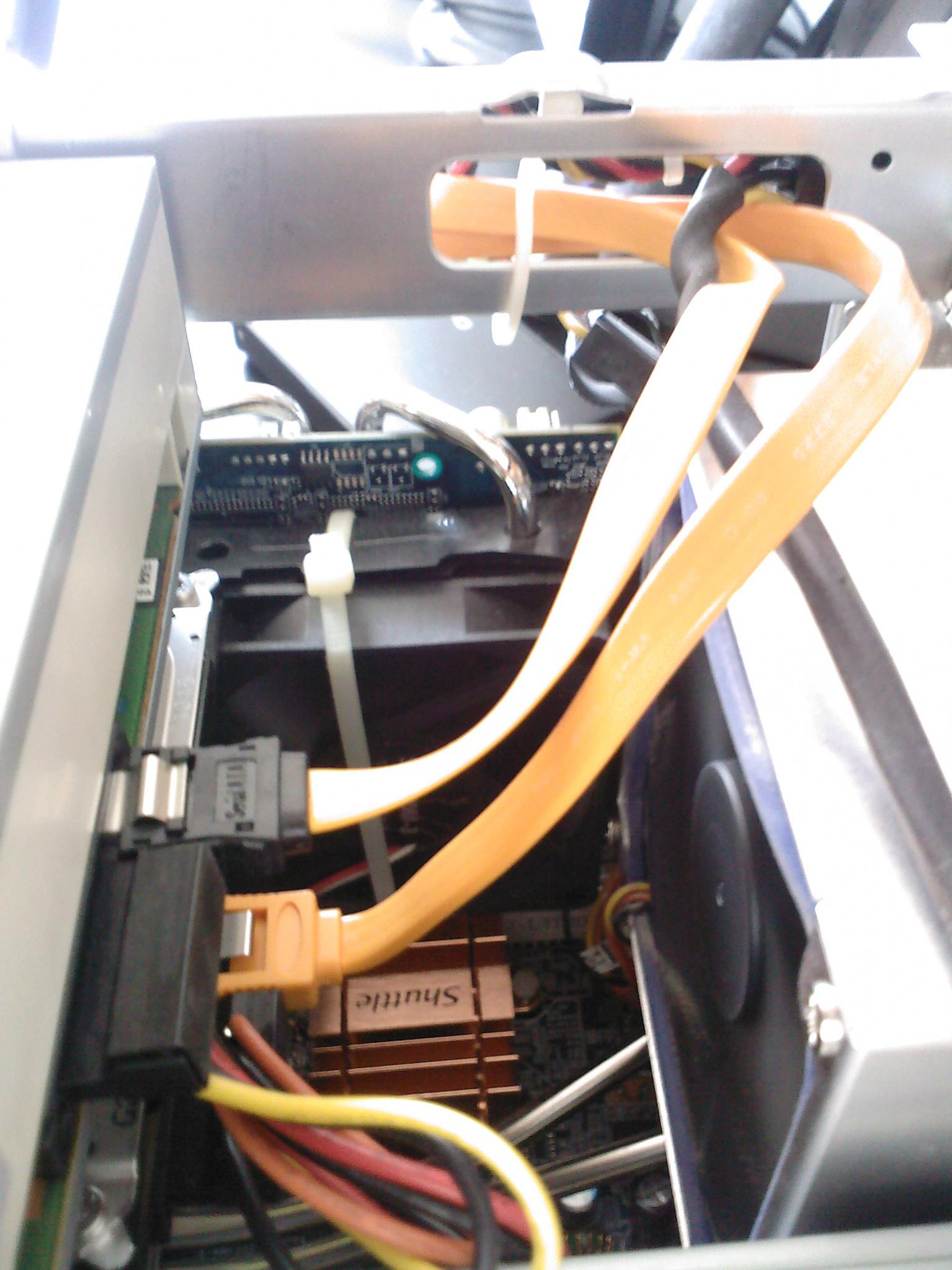

Alles wurde zusammengebaut und passte auch mit ein wenig Fingerspitzengefühl (besonders bei der Grafikkarte). Leider musst ich nach ein paar Tagen folgende Probleme feststellen:

• Der 92mm Shuttle Lüfter war nicht der Beste ;-) dh. starke Schleif- und Lagergeräusche.
• Spiele liefen ohne Probleme aber die Grafikkarte war nicht Furmark stabil.
• Der Netzteillüfter war zu laut!

Also ein paar Tage Online recherchiert und im PC noch mal den Platz gemessen. Darauf hin hab ich mir folgende Komponenten bestellt:

• Das Shuttle PC62 Netzteil, es hat 220W und wir über einen Externen Adapter (etwa wie bei einem Laptop nur größer) passiv betrieben.

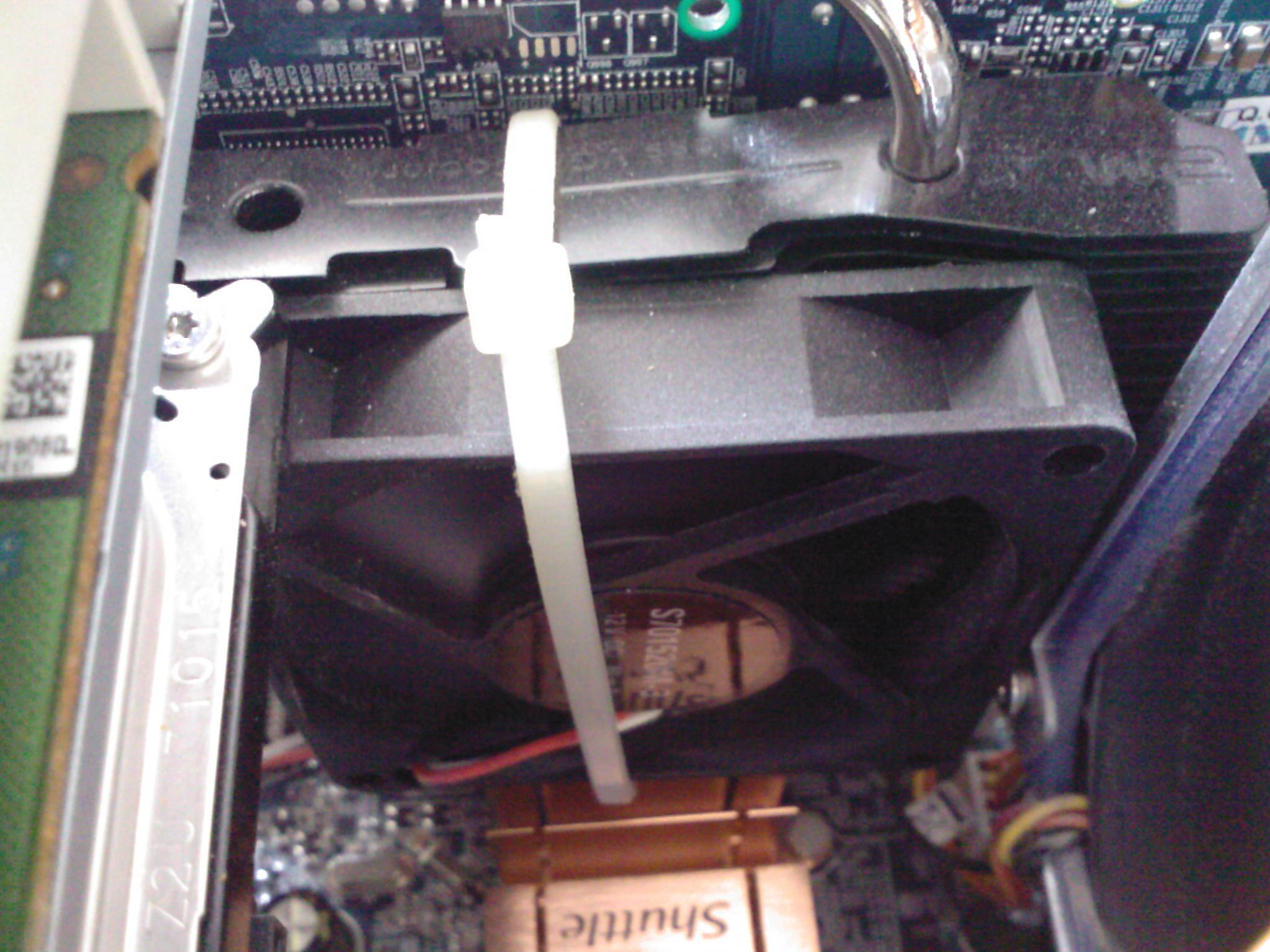

• Den Scythe Kama PWM, 92mm Lüfter,
• Den Sharkoon System Fan Midrange, 70x70x15mm
• Ein 12 -> 7V Adapter für den 70mm Lüfter

Nachdem alles da war und auch eingebaut, gab es endlich das was von Begin an das Topziel war: Ruhe! Der Scythe Lüfter war deutlich leiser und auch der Luftdurchsatz war besser. (Idle läuft der Lüfter auf 800rpm unhörbar, unter Prime mit ca. 1250rpm immer noch kaum zu hören). Das Hauptproblem war hier der Einbau des 70mm Lüfters. Der Shuttle ist wirklich klein! Das Problem: Der Lüfter muss eingesetzt werden wenn der Laufwerksschacht schon drin ist. Zwischen Kühler und Laufwerksschacht sind gerade einmal 17mm Platz. Es ist alles sehr eng aber wie im Bild zu sehen ist, passt es! Mit 7V angeklemmt läuft der Sharkoon Lüfter auch bei ca. 1000 rpm, und da er so klein ist hört man ihn nicht einmal wenn das Ohr direkt daneben ist. Die Grafikkarte war nach dem umbau ca. 12 Grad kühler, selbst 4h Furmark an einem warmen Sommertag sind jetzt kein Problem.

Vor ein paar Tagen hat sich ein Freund auf meine Empfehlung hin auch das System bestellt. Es gab ein paar kleine Updates für aktuellere Komponenten, es läuft aber alles super! Hier die Liste:

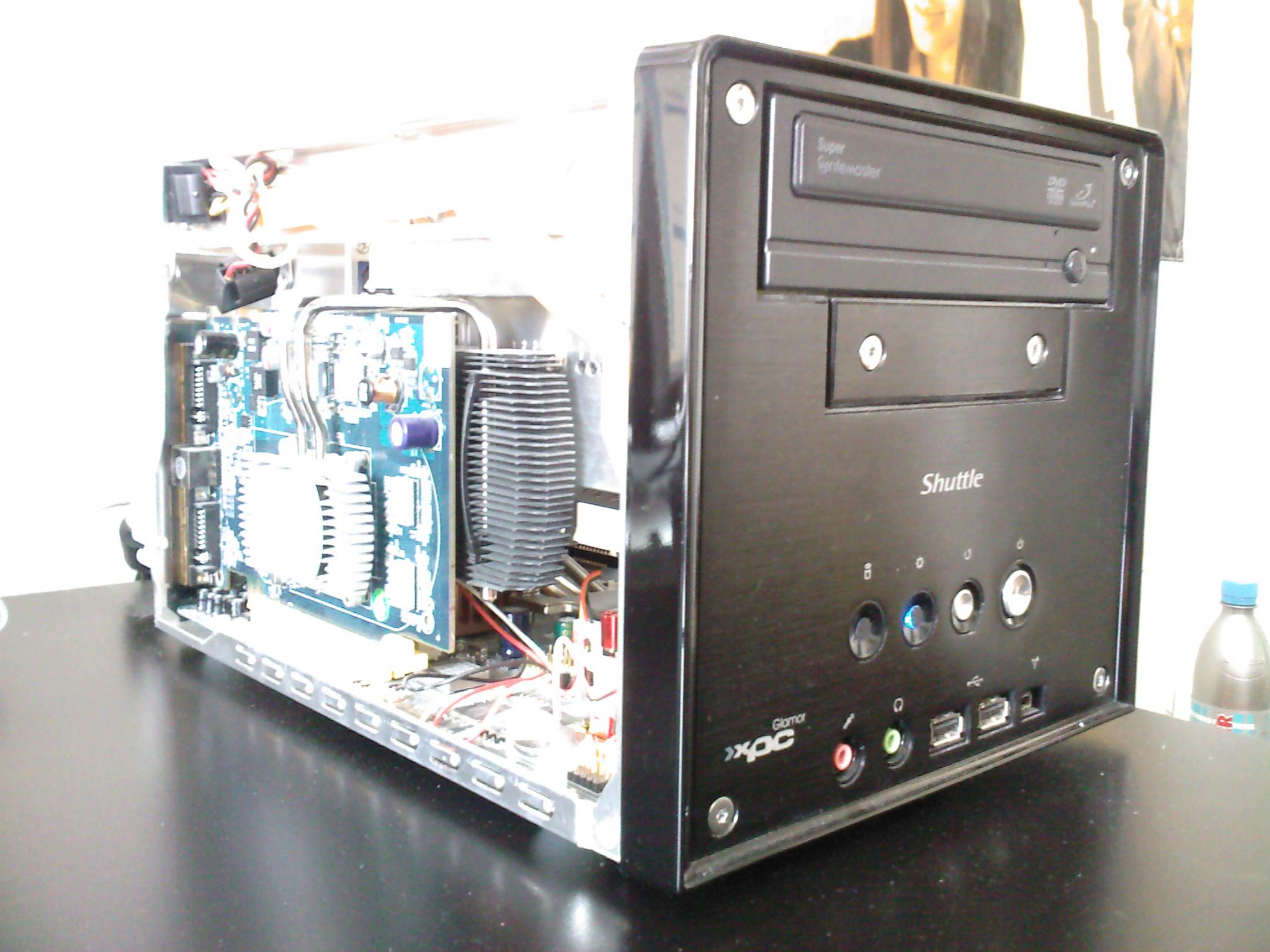

• Shuttle XPC SN68SG2 Glamor Series Mini-Barebone Alu (Sockel AM2/200/dual PC2-6400U DDR2)
• Western Digital Scorpio Blue 500GB, SATA II (WD5000BEVT)
• AMD Athlon X2 5050e, 2x 2.60GHz, boxed (ADH5050DOBOX)
• A-DATA XPG + Series DIMM Kit 4GB PC2-6400U CL4-4-4-12 (DDR2-800)

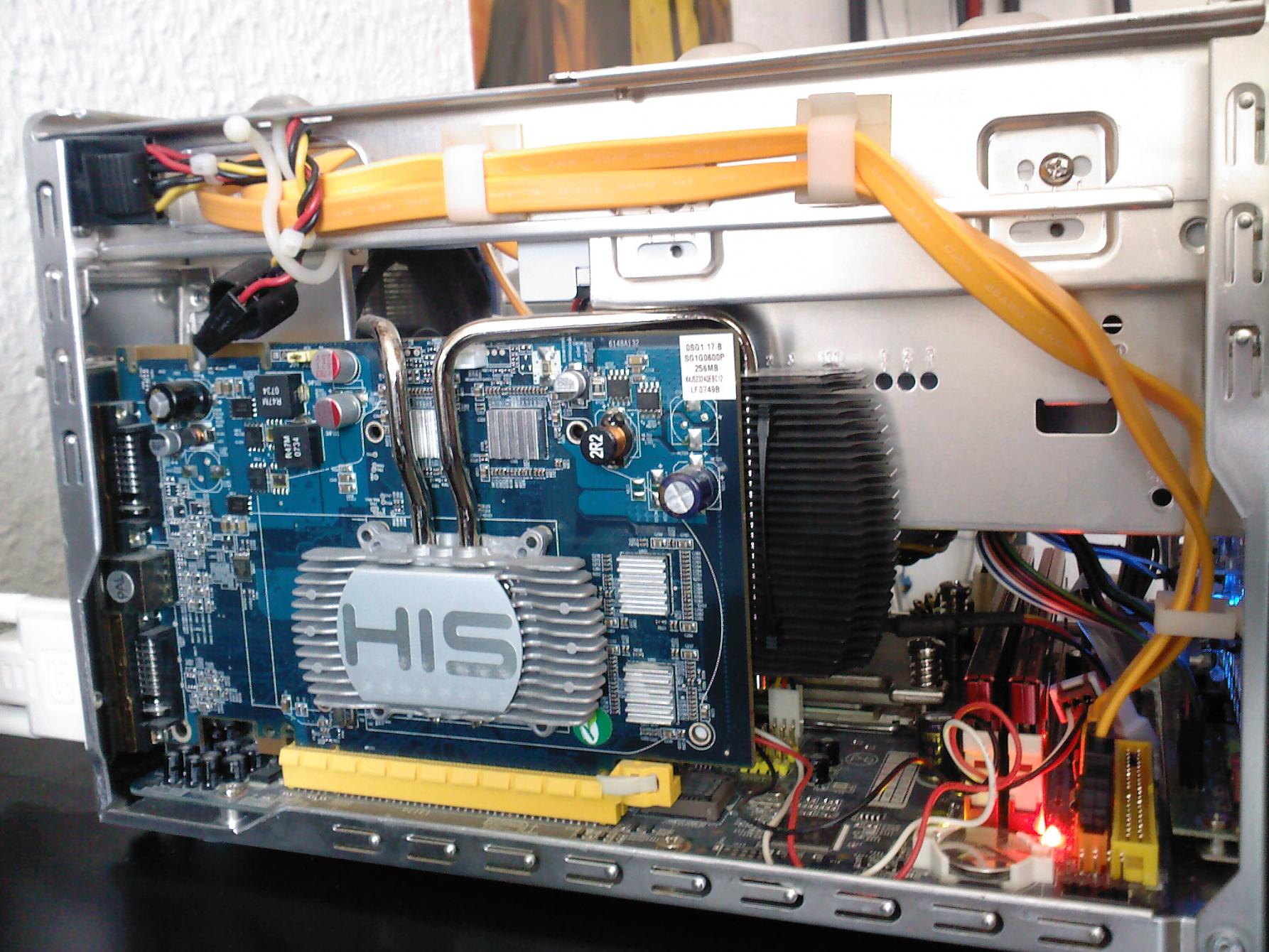

• HIS Radeon HD 4670 iSilence 4, 1024MB DDR3, 2x DVI, TV-out, PCIe 2.0 (H467P1GP)
• Samsung SH-S223Q, SATA, schwarz, bulk
• Diverse Widerstands-Adapterkabel 3pin 12V auf 3pin 7V (56 Ohm)
• Scythe Kama PWM, 92x92x25mm, 0-2500rpm, 0-93m³/h, 0-31dB(A) (DFS922512M-PWM)
• Sharkoon System Fan Midrange, 70x70x15mm, 2000rpm, 22.2m³/h, 21dB(A) (S701520M-3)
• Scythe Quiet Drive 2.5" Festplattenkühler
• Shuttle PC62, extern, 200W (passiv)


Hauptveränderung ist wohl die 2,5 Zoll HDD im Scythe Quiet Drive, welche die letzte Lärmquelle im PC, die Festplatte, auch ausschaltet. Summe aller Bestpreise: 610,14 Euro inkl. Mehrwertsteuer laut Geizhals

Der PC ist wirklich unhörbar, selbst wenn die CPU/Grafikkarte und HDD auf volllast sind hört man aus 1m gar nichts.

Wer das System gerne mit Intel CPU haben will greift einfach zum: Shuttle XPC SG31G2B + CPU aus der C2D 7XXX Serie, der Rest bleibt gleich.

Zu guter letzt noch ein paar Hinweise:

Wegen der begrenzten Netzteilleistung
• sollte die CPU maximal 65W verbraten.
• die Grafikkarte ohne PCIe Anschluss auskommen, dh Maximal 75W

Man kann auch NV Karten Einbauen zB. Eine 9600GT Green Ed, für diese sollte man dann extra einen Zalman VNF100 VGA-Kühler kaufen. Dieser ist auf den HIS Karten drauf, und es ist der einzige Passivkühler der in den Shuttle passt.

PS: Das PC62 ist momentan schwer erhältlich. Wer sich traut kann auch den Lüfter im Originalnetzteil durch einen: SilenX iXtrema Pro, 40x40mm ersetzen. Dieser ist deutlich leiser.



[wirelessy]

Nettes Projekt!



[Darkwonder]

Sieht nett aus.
Wie viel hat das ganze zusammen gekostet?



[AndrewPoison]

Habe den gleichen Shuttle, also auch den SN68SG2. Verbaut ist:

• Athlon 64 X2 5600+
• 8800GT
• WD20EADS
• X-Fi XtremeGamer FPS

Mein 92er Shuttle-Lüfter macht keinen Anstand irgendwie unangenehm aufzufallen, allerdings habe ich auch die Lüftersteuerung angepasst sowie die Spannung der CPU reduziert, damit erhitzt sich die CPU zwar unter Last relativ stark, dafür tourt der Lüfter selten über 1000 rpm.

Netzteil habe ich durch ein extern laufendes Tagan getauscht, da damals nicht sicher war ob der Shuttle die Dauerlösung bleibt.

Die 8800GT läuft passiv, ebenfalls mit gesenkter Spannung. In FurMark schafft sie es zwar, sich im Hochsommer bis zum Drossel-Punkt aufzuheizen, aber in den Games nicht - und das ist schließlich der Maßstab.

Die WD20EADS ist ja sowieso von Haus aus leise.

Zwar höre ich ihn Nachts auch noch aus mehr als 50cm Entfernung, aber es ist trotzdem schon sehr sehr leise.



[dorndi]

Schönes system mit guten komponenten



[Gusty]

Super daumen hoch! Sowas könnt ich mir in mein Wohnzimmer stellen



[Fimo]

Hi,
ich schalte mich dann auch mal ein
Ich habe vor mir ein ähnliches System zu bauen, abgesehen davon, dass ich keine starke Grafikkarte brauche und das Ding zu meinem Receiver stellen möchte.
Es soll außerdem meinen "good old" DVD-Player ersetzen
Ich hab mir gedacht, dass ich keine halben Sachen mach, deswegen der "dicke" Prozessor.
Schaus dir einfach mal an

http://geizhals.at/deutschland/a344468.html C2Q 8200, wenn es zu eng wird mit dem Netzteil wäre der C2Q8200s auch eine Alternative, immerhin knapp 20W weniger. Das Board soll aber auch sehr gut zum undervolten taugen. Ich werde berichten

http://geizhals.at/deutschland/a254986.html 4Gb Ram

http://geizhals.at/deutschland/a379710.html Board

http://geizhals.at/deutschland/a354999.html DVD-Laufwerk

http://geizhals.at/deutschland/a263255.html Zusätzlicher PWM-Lüfer (irgendwie wird der schon reinpassen )

http://geizhals.at/deutschland/a262125.html Quiet-Drive

http://geizhals.at/deutschland/a336579.html CPU-Kühler

http://geizhals.at/deutschland/a414399.html Gehäuse
Das Gehäuse ist der Hammer. Habs bei nem Freund gesehen und bin begeistert Das es den Quadcore verträgt hoffe ich mal. Rein rechnerisch dürfte dem aber nichts im Wege stehen, sonst schwenke ich auf das Shuttle-Netzteil um -> http://geizhals.at/deutschland/a332575.html

Was hältst du davon?
Wenn er fertig ist, werd ich mich auch mal dran machen ein Kleines How-To zu schreiben. Ich finde deine Idee sehr gut, jedoch ist mir ein Shuttle schon wieder zu groß. Trotzdem alle Achtung so viel Geld für so einen kleinen Würfel auszugeben
Meiner wird bestimmt kleiner, aber die Technik zählt ja bekanntlich

MfG
Fimo

P.S.: Kann mir mal jemand erklären, wie ich die Links so hübsch einbinde?

P.P.S.: @KAOZNAKE Den Sugo hab ich mir auch schon angeschaut, war auch erst sehr angetan. Im nachhinein findet mein Weiblein in aber pott-häßlich



[KAOZNAKE]

Erstmal

Andererseits muss ich sagen: Nie wieder ein Shuttle.

Obwohl ich die Dinger eigentlich immer noch ziemlich gut finde, kommt mir sowas aus vor allem zwei Gründen nicht mehr ins Haus: Der Bauraum ist doch sehr stark eingeschränkt wie man sieht. Zudem ist eine Aufrüstung auch nur sehr eingeschränkt möglich, vor allem was die CPU angeht. Das durfte ich bei meinem Shuttle mit Sockel 939 (dem dummerweise nur ein kurzes Leben beschieden war) schmerzlich erfahren. Mal eben MB wechseln is nich

Zudem hat mich auch bei meinem Shuttle damals die Lautstärkeentwicklung überhaupt nicht überzeugt, kein Wunder bei 2x40mm, ein Chipsatz-Lüfter, NT-Lüfter und noch zwei CPU-Lüfter (Graka auch noch, aber das zählt ja nicht). Für den geizhals Preis von damals 375€ doch sehr enttäuschend.

Kann jedem, der sich für ein Shuttle interssiert, nur ans Herz legen, sich mal das Silverstone Sugo SG02 anzuschauen. Die Abmessungen sind unwesentlich größer (Shuttle 30x20x18,5 TBH zu 39,3x27x21,2 TBH), dafür hat man absolut freie Auswahl bei den Komponenten. Das heißt MB nach Wahl (in micro ATX), NT nach Wahl, eigentlich jede Graka verwendbar (evtl. nach Ausbau des Festplattenkäfigs).

Somit kann man nach belieben das MB auswechseln und von vornherein die Lüfter verbauen, die man gut findet und benötigt. Die einzige Einschränkung ist die Höhe vom CPU-Lüfter, aber mit dem Scythe Shuriken hat man da absolut keine Probleme. Somit hab ich jetzt statt 7 Küftern nur noch 3, was die Sache doch erheblich erträglicher macht. Dualslot-Kühler auf der Graka, der die Abwärme direkt nach draußen befördert, ist auch überhaupt kein Problem.

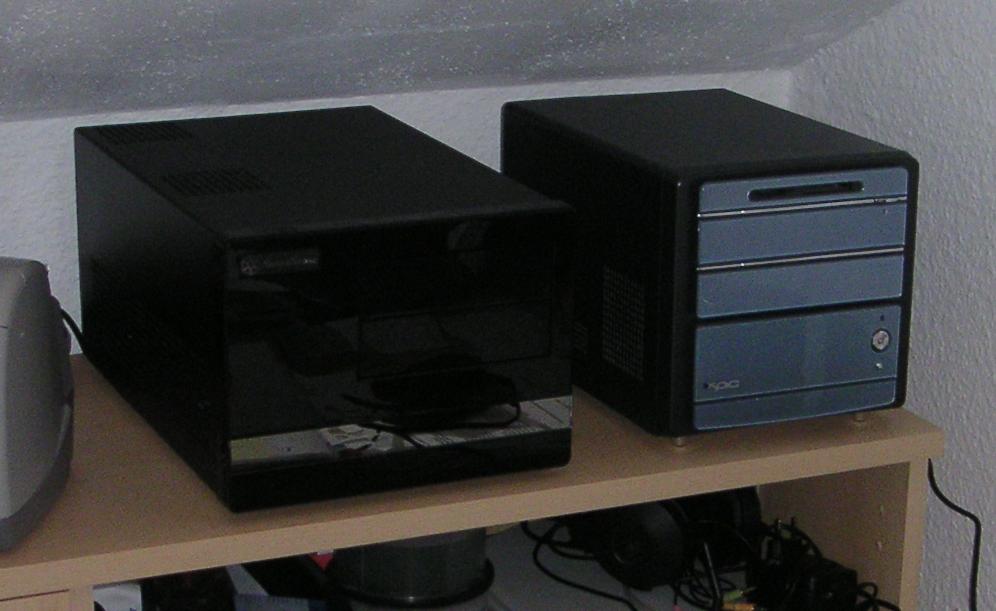

Aufm 1. Bild sieht man die Größenordnung. Das war das Shuttle SNP25 oder 26, ich weiß nicht mehr genau. Auch keine Ahnung, ob das jetzt größer ist als vom TE oder nicht.

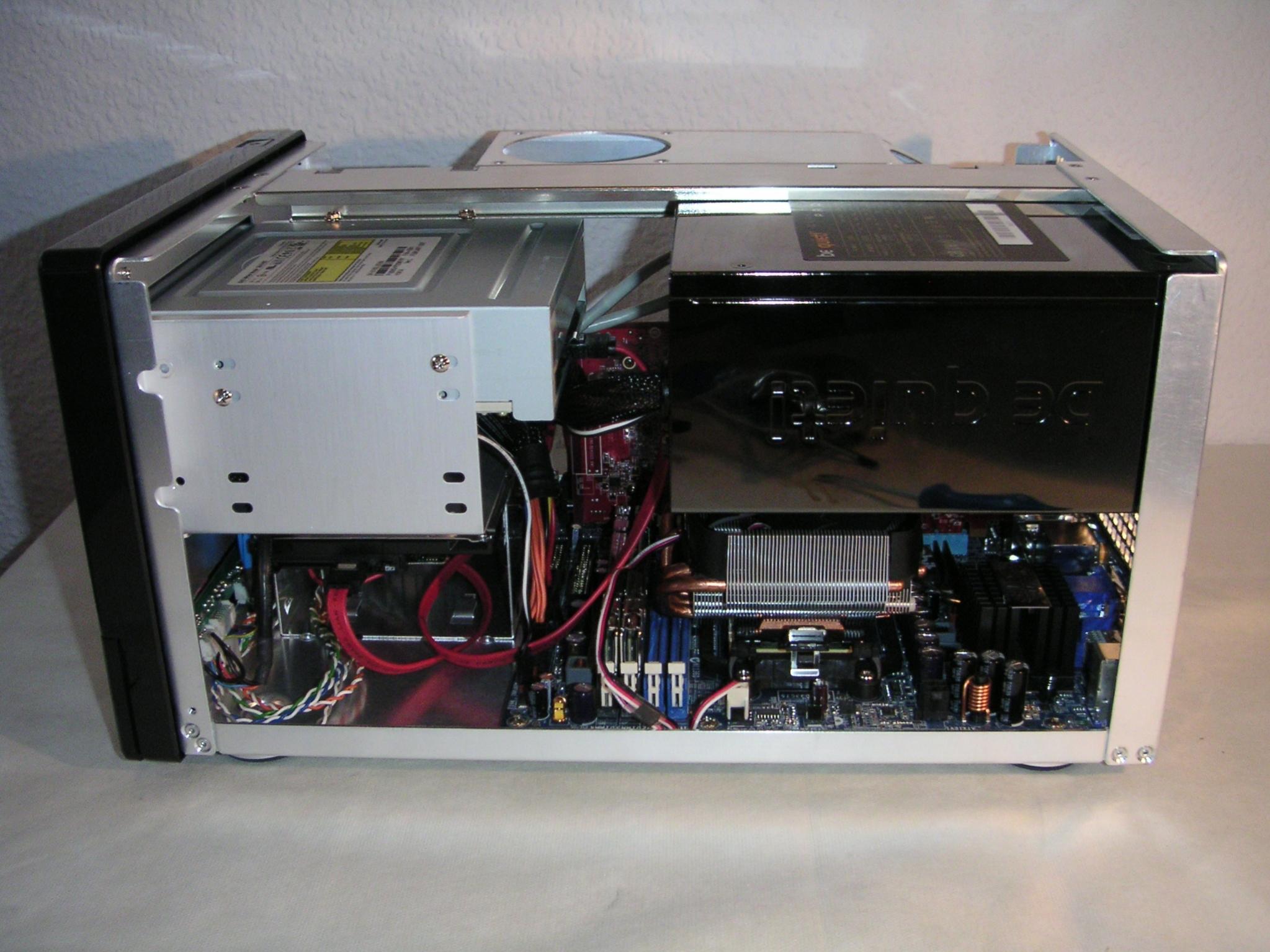

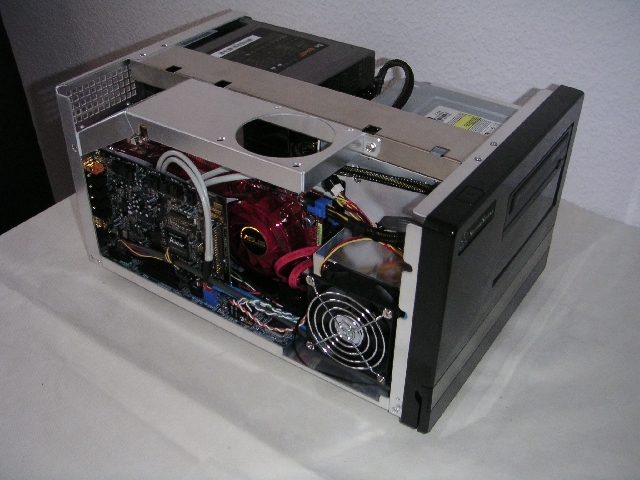

Aufm 2. Bild die linke Seite vom Silverstone mit ner 3870 und Soundkarte. Hinter dem Lüfter ist der Festplattenkäfig. Das Gestell oben mit dem Loch kann man auch rausschmeißen, da kann man noch Gehäuselüfter ranbammeln. Aufm 3. Bild dann Laufwerk und NT (P7 450W von bequiet) unten sieht man grad noch die Festplatte und den CPU-Kühler, der da noch ein Zalman 8000-irgendwas war.

Alles in allem ein Gehäuse, mit dem man auf Dauer mehr anfangen kann, aber wenns auf jeden cm ankommt und trotzdem noch zum Zocken taugen soll, kommt man am Shuttle trotzdem nicht vorbei.



[TeHaR]

Sieht nett aus.
Wie viel hat das ganze zusammen gekostet?

Knapp 600 Euro, aber dafür das man daneben schlafen kann :-)

Hi,
ich schalte mich dann auch mal ein
Ich habe vor mir ein ähnliches System zu bauen, abgesehen davon, dass ich keine starke Grafikkarte brauche und das Ding zu meinem Receiver stellen möchte.
Es soll außerdem meinen "good old" DVD-Player ersetzen
Ich hab mir gedacht, dass ich keine halben Sachen mach, deswegen der "dicke" Prozessor.
Schaus dir einfach mal an

http://geizhals.at/deutschland/a344468.html C2Q 8200, wenn es zu eng wird mit dem Netzteil wäre der C2Q8200s auch eine Alternative, immerhin knapp 20W weniger. Das Board soll aber auch sehr gut zum undervolten taugen. Ich werde berichten

http://geizhals.at/deutschland/a254986.html 4Gb Ram

http://geizhals.at/deutschland/a379710.html Board

http://geizhals.at/deutschland/a354999.html DVD-Laufwerk

http://geizhals.at/deutschland/a263255.html Zusätzlicher PWM-Lüfer (irgendwie wird der schon reinpassen )

http://geizhals.at/deutschland/a262125.html Quiet-Drive

http://geizhals.at/deutschland/a336579.html CPU-Kühler

http://geizhals.at/deutschland/a414399.html Gehäuse
Das Gehäuse ist der Hammer. Habs bei nem Freund gesehen und bin begeistert Das es den Quadcore verträgt hoffe ich mal. Rein rechnerisch dürfte dem aber nichts im Wege stehen, sonst schwenke ich auf das Shuttle-Netzteil um -> http://geizhals.at/deutschland/a332575.html

Was hältst du davon?
Wenn er fertig ist, werd ich mich auch mal dran machen ein Kleines How-To zu schreiben. Ich finde deine Idee sehr gut, jedoch ist mir ein Shuttle schon wieder zu groß. Trotzdem alle Achtung so viel Geld für so einen kleinen Würfel auszugeben
Meiner wird bestimmt kleiner, aber die Technik zählt ja bekanntlich

MfG
Fimo

P.S.: Kann mir mal jemand erklären, wie ich die Links so hübsch einbinde?

P.P.S.: @KAOZNAKE Den Sugo hab ich mir auch schon angeschaut, war auch erst sehr angetan. Im nachhinein findet mein Weiblein in aber pott-häßlich

Naja ich seh da schon einige Propleme. Zum einen CPU und Kühler. Der Kühler ist nur bis 90W zugelassen. Und selbst mit undervolting dürfte der Kühler oft mit seinen Maximalen 2000rpm drehen. Wieso willst du nen Quad? Außer du codierst darauf Film macht das keinen sinn. Außerdem dürfte das 120W Netzteil mit ner 95W CPU schon an die Grenzen kommen. Wenn du allein die 25W für MB 15W für HDD+DVD usw einrechnest.

Der Shuttle soll ja quasi kein Wohnzimmer PC sein sondern eher ein Schlafzimmer PC ;-)

Erstmal

Andererseits muss ich sagen: Nie wieder ein Shuttle.

Obwohl ich die Dinger eigentlich immer noch ziemlich gut finde, kommt mir sowas aus vor allem zwei Gründen nicht mehr ins Haus: Der Bauraum ist doch sehr stark eingeschränkt wie man sieht. Zudem ist eine Aufrüstung auch nur sehr eingeschränkt möglich, vor allem was die CPU angeht. Das durfte ich bei meinem Shuttle mit Sockel 939 (dem dummerweise nur ein kurzes Leben beschieden war) schmerzlich erfahren. Mal eben MB wechseln is nich

Zudem hat mich auch bei meinem Shuttle damals die Lautstärkeentwicklung überhaupt nicht überzeugt, kein Wunder bei 2x40mm, ein Chipsatz-Lüfter, NT-Lüfter und noch zwei CPU-Lüfter (Graka auch noch, aber das zählt ja nicht). Für den geizhals Preis von damals 375€ doch sehr enttäuschend.

Kann jedem, der sich für ein Shuttle interssiert, nur ans Herz legen, sich mal das Silverstone Sugo SG02 anzuschauen. Die Abmessungen sind unwesentlich größer (Shuttle 30x20x18,5 TBH zu 39,3x27x21,2 TBH), dafür hat man absolut freie Auswahl bei den Komponenten. Das heißt MB nach Wahl (in micro ATX), NT nach Wahl, eigentlich jede Graka verwendbar (evtl. nach Ausbau des Festplattenkäfigs).

Somit kann man nach belieben das MB auswechseln und von vornherein die Lüfter verbauen, die man gut findet und benötigt. Die einzige Einschränkung ist die Höhe vom CPU-Lüfter, aber mit dem Scythe Shuriken hat man da absolut keine Probleme. Somit hab ich jetzt statt 7 Küftern nur noch 3, was die Sache doch erheblich erträglicher macht. Dualslot-Kühler auf der Graka, der die Abwärme direkt nach draußen befördert, ist auch überhaupt kein Problem.



Aufm 1. Bild sieht man die Größenordnung. Das war das Shuttle SNP25 oder 26, ich weiß nicht mehr genau. Auch keine Ahnung, ob das jetzt größer ist als vom TE oder nicht.

Aufm 2. Bild die linke Seite vom Silverstone mit ner 3870 und Soundkarte. Hinter dem Lüfter ist der Festplattenkäfig. Das Gestell oben mit dem Loch kann man auch rausschmeißen, da kann man noch Gehäuselüfter ranbammeln. Aufm 3. Bild dann Laufwerk und NT (P7 450W von bequiet) unten sieht man grad noch die Festplatte und den CPU-Kühler, der da noch ein Zalman 8000-irgendwas war.

Alles in allem ein Gehäuse, mit dem man auf Dauer mehr anfangen kann, aber wenns auf jeden cm ankommt und trotzdem noch zum Zocken taugen soll, kommt man am Shuttle trotzdem nicht vorbei.

Ich hatte mir auch damals überlegt die LANBox zu kaufen. Letztendlich war mir diese aber trotzdem zu gross, auch das ST ist immerhin je 1/3 breiter und länger und das macht schon was aus. Und der SN68 Barebone hat keine Chipsatzlüfter. Der einzige 40mm war im Netzteil was aber jetzt Passiv ist.



[Fimo]

Okey, das mit dem Quad-Core seh ich ein. Dann muss es wohl doch die "S"-Variante werden, aber nicht bevor ich den anderen nicht versucht habe zu Undervolten
Videos bearbeite ich recht gern, deswegen auch der Vierer.
Zum Kühler:
http://geizhals.at/deutschland/a416267.html
Hab jetzt den hier gefunden, scheint solider zu sein, was die Kühlleistung anbelangt. Ist zudem auch noch gut 2 cm kleiner.

Vielen Dank für die konstruktive Kritik.
MfG
Fimo



[Heuriger]

Schön beschrieben!
Kannst du was zum Stromverbrauch im Standby sagen?



[TeHaR]

Schön beschrieben!
Kannst du was zum Stromverbrauch im Standby sagen?

Standby werden bei mir 6W angezeigt im Desktop (idle) 37W



[Zwirbelkatz]

Dein gutes und durchdachtes Projekt büßt durch die schlechten Bilder etwas an Wirkung ein. Das geflügelte Wort "unhörbar" dürfte man mit den Komponenten relativ gut realisieren können



[_Lukas_]

Jap mach mal bitte noch ein paar Bilder!

mfg



[cr@zy]

Sehr schön gemacht Ein paar weitere Bilder wären wie gesagt noch toll

Wenn ich Glück habe komme ich demnächst auch günstig an einen SN68SG2 und würde den natürlich auch gerne Lautstärketechnisch ein wenig runterregelen... und würde dazu gerne (weil ich nicht sooo der ATI Fan bin ^^) deine Idee aufgreifen:

Man kann auch NV Karten Einbauen zB. Eine 9600GT Green Ed, für diese sollte man dann extra einen Zalman VNF100 VGA-Kühler kaufen. Dieser ist auf den HIS Karten drauf, und es ist der einzige Passivkühler der in den Shuttle passt.

Die Frage ist halt hier ob der Kühler auf die 9600GT passt. Problem 1 dabei ist das die 9600GT nicht in der Kompatibilitätsliste von Zalman steht. Das zweite Problem dürfte sein, sofern er auf eine 9600GT passt, dass selbst dann nicht gesagt ist ob er auf eine Green Edition passt - denn das PCB ist ja ein komplett anderes, also vielleicht auch andere Bohrungen für den Lüfter?

Wäre super wenn da jemand Infos zu hätte




cya
cr@zy



[Bully|Ossi]

@ Fimo würde lieber auf einen der neuen Phenom 405e setzen, die verbrauchen weniger und haben auch 4 Kerne...



[TeHaR]

@cr@zy der Zalman passt auf jedenfall auf die Standart 9600GT, nen Laden bei uns hatte das mal als Option im Angebot. Ich würde zu 90% davon ausgehen das es auch auf die Green Ed. passt.

Ich werd in ca. nem Monat nen größeres Update posten, dann auch mit besseren Bildern :-)



[Hovac]

Wer sich in den Treat verirrt sollte mal nach "Silverstone Sugo 05 und Zotac 9300 ITX" suchen. Kleiner, kühler, leistungsfähiger und günstiger. Seit Mai auf dem Markt, habe es auch zu spät gefunden und bin erst im Sept von einer microATX Zwischenlösung umgestiegen.



[TeHaR]

Naja das SS05 ist weder kleiner, noch leistungsfähiger (da das von den verbauten Komponenten abhängt) noch günstiger. Das Gehäuse kostet 80€ nen gutes ITX um die 100€ dazu kommt noch nen besserer Kühler als der Boxed dh. min 20€. = 200€

nen Shuttle XPC SN68SG2 bekommst du ab 156€ oder nen Shuttle XPC SN78SH7 ab 178€.



[Revoltus]

Einen recht Lautlosen PC habe ich auch, nur das dein Shuttel gefühlt ... 10 mal da rein passen könnte


Aber der PC gefällt mir sehr gut ;-)
Ist sicherlich ideal um ihn ins Wohnzimmer zu stellen, für Musik, Filme usw. :-)
