i7 4770K - MSI Z97 Gaming 5

[ExploRichie]

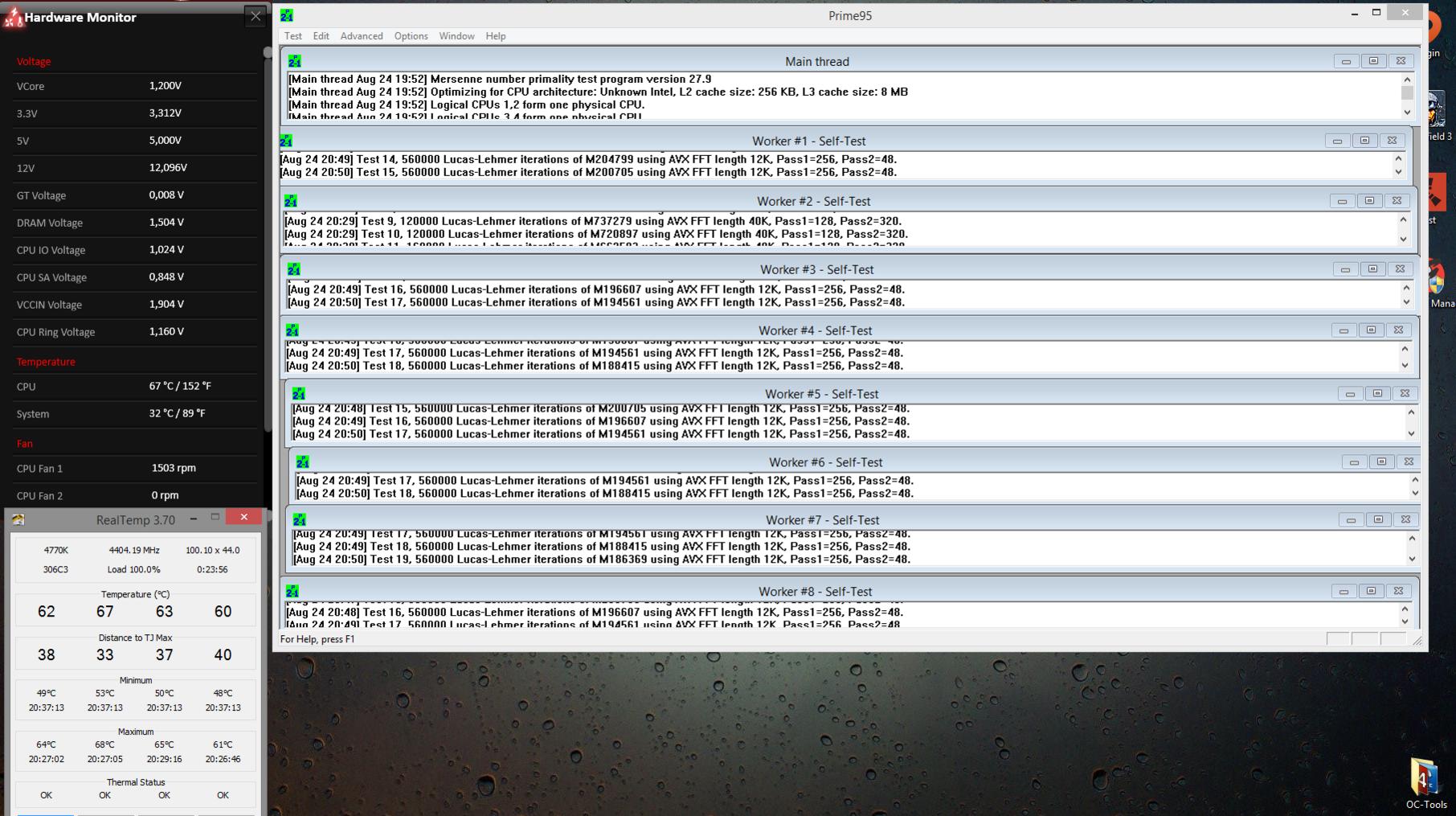

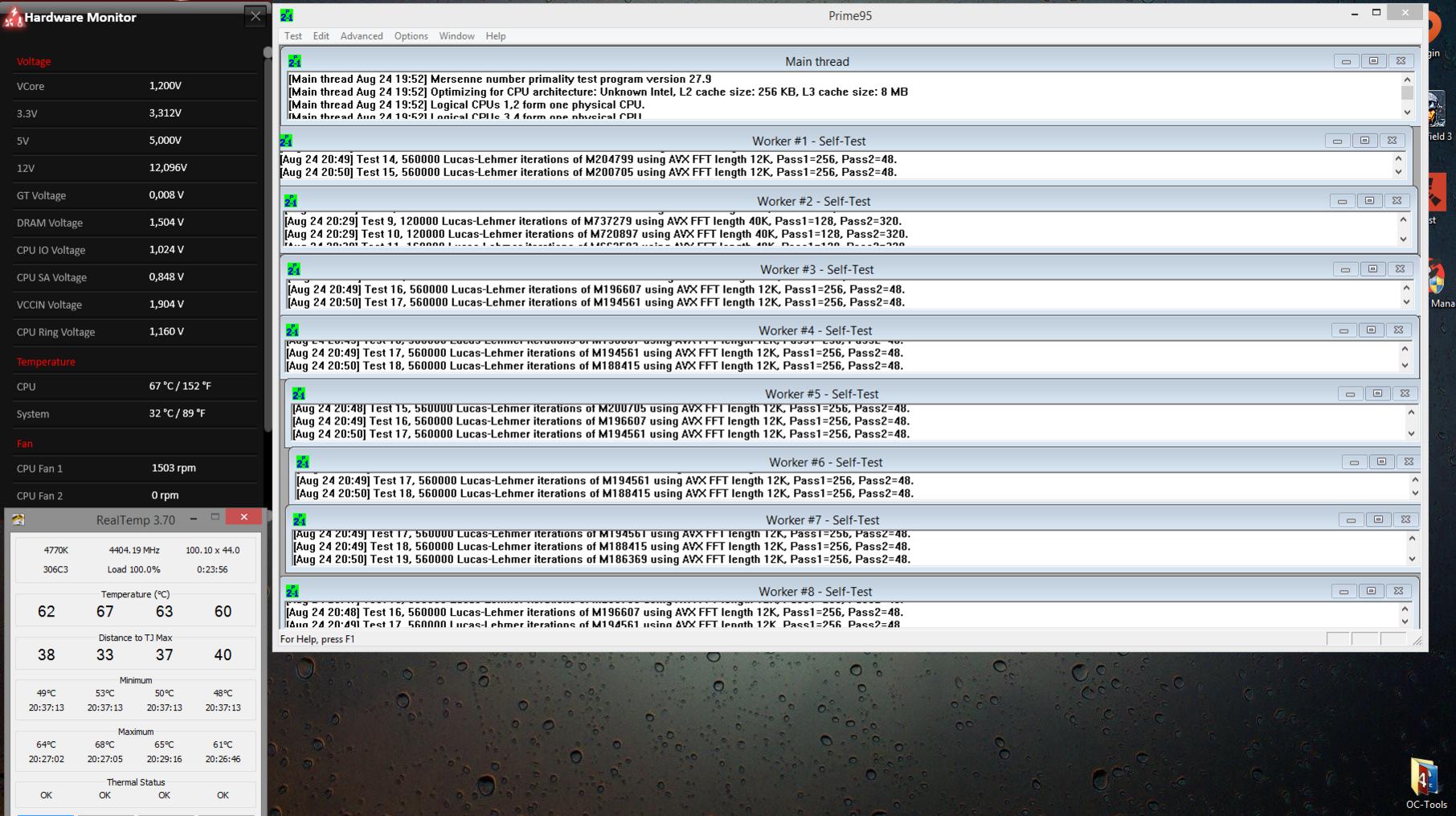

Der Test läuft jetzt schon seit 40 Minuten und hat 8k, 35k, 40k passed. Bis jetzt laufen alle worker noch.

Hab mal die 4x Lüfter an der H110 auf 100% gemacht und die Temps sind um 7°C gesunken auf 65°C.

Wenn der Test durchgelaufen ist, was muss ich dann machen?



[Scriptkid]

Danach testen wir die Input, Eingangsspannung oder VCCIN mit 448K. Warte ab. Alles zu seiner Zeit.
Schreibe noachmal Deine Settings auf: GHz, VCore, Cache-Takt, VCache (oder RING und VRING), VCCIN, VTT, SA usw.



[ExploRichie]

Core-Takt: 4,4GHZ
VCore: 1,188V
Cache-Takt: 4Ghz
Ring: 1,16V
VCCIN: 1,904V
VTT: Auto
SA: Auto



[Scriptkid]

Fraglich, ob die VCore ausreichend ist. Werden wir nach der 8K-Reihe wissen.
Die VCCIN könnte etwas zu hoch sein.
RING ist bei 4,0 GHz okay.
VTT und SA nicht auf Auto, sondern erst Mal VTT analog/digital Offset = analog 5mV höher als digital einstellen - Agent zwischen +0.005 und +0.010



[ExploRichie]

Also er ist jetzt bei 40K. Das andere war alles erfolgreich

Heißt das bei MSI im Bios auf analog/digital offset?

Der zeigt zwar 1,2V an aber im Bios ist es auf 1,188V gestellt.



[Scriptkid]

Weiß ich nicht genau. Aber stelle 0,035 V und 0,040 V ein.
Die SA ist viel zu hoch. Kommt eben von Auto. Gleiches gilt für die VTT.
Die VTT auch CPU analog/digital I/O Voltage Offset genannt, stellt man am besten asynchron ein.



[ExploRichie]

Gehen die Temperaturen da auch runter?
Soll ich da Offset -/+ 0,035V und 0,040V machen oder Fixed / Override?

Und bei welchen jetzt 0,035V und 0,040V?



[Scriptkid]

Fixed mode.
VTT analog/digital = analog 5mV höher als digital einstellen.



[ExploRichie]

Und soll ich jetzt genau 0,035V und 0,040V nehmen oder muss ich das testen?



[Scriptkid]

Das Feintuning der VTT und SA kommt später. Jetzt erst mal diese Werte.
Ist die 8K-Reihe schon durch?



[ExploRichie]

Nein die Läuft noch er hat jetzt 35K, 8K, 40K, 12K, 50K und macht jetzt 18K. Alles erfolgreich bis jetzt.

Warum zeigt der 1,2V an stat 1,188V?



[Scriptkid]

Kann ein Auslese- oder Rundungsfehler sein.



[ExploRichie]

Wichtig ist ja was im Bios steht richtig?

Jetzt ist er bei 64K.



[Scriptkid]

An sich schon, aber manchmal wird trotzdem nicht exakt das geliefert, was eingestellt wurde. U.a. gibt es deshalb die BIOS-Updates.
Die 8K-Reihe müsste 22 verschiedene runs haben. dauert also noch.



[ExploRichie]

Naja ich stelle dann im Bios von 1,188V auf 1,19V um nochmal +0,002 mehr zu haben wegen Stabilität.
Soll ich den Test wirklich bis Ende durchlaufen lassen? Bist du noch solange Online?



[Scriptkid]

Lasse ihn möglichst durch laufen. Bin noch etwas on. Falls nicht, komme ich morgen wieder zurück!



[ExploRichie]

Der test läuft immernoch ...
Er hat jetzt 35K, 8K, 40K, 12K, 50K, 18K, 64K, 21K, 80K, 25K, 32K, ...
Max. Temp immernoch bei 70°C und Durchschnitt liegt bei 65°C.

Ergänzung (25. August 2014)

Nach 3,55 Stunden kam dann doch ein WHEA-Error. Ich lass den Test über Nacht nochmal mit 1,2V laufen.
Ergebnisse sag ich dir morgen.
Wegen dem IO-Analog und Digital. Es gibt nur den Offset-Mode dafür.

Ergänzung (25. August 2014)

Ich habe jetzt noch die anderen Werte angepasst. VCCIN auf 1,8V. Bei IO-Voltage 1x 0,025V und 1x 0,030V. RIng-Voltage auf 1,18V. SA Voltage auf 0,25V erhöht und VCore auf 1,95V. Ich werde es nochmal auf Stabilität testen.



[Scriptkid]

Der Absturz beruht auf zu geringer VCore.
Die SA auf 0,025V! Nicht 0,25 V Das ist zu viel.
Das mit dem Offset hatte ich mir im Stillen schon gedacht, nachdem Du jedoch sagtest, es könne fest eingestellt werden...
Ist aber egal nehme die Werte im Offset.



[ExploRichie]

Die SA Voltage kann man garnicht auf 0,025V einstellen wenn sie vorher im Standart auf 0,800V lief. Das wäre viel zu wenig.

Mit 1,195V war 8K- 96K stable.

Ergänzung (25. August 2014)

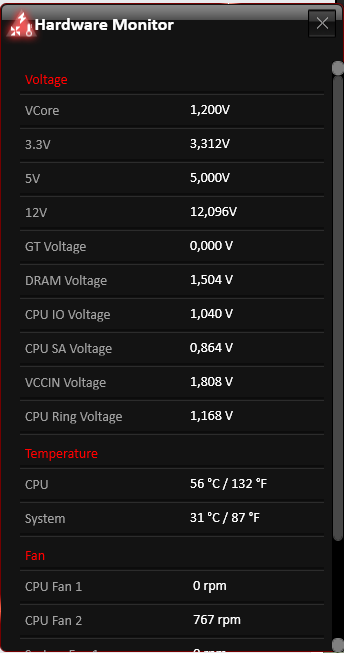

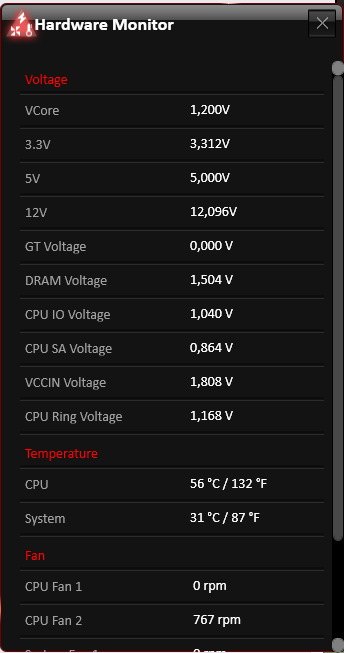

Hier die Settings.



[Scriptkid]

Dazu später.

Jetzt stelle in prime95 in dem ersten Feld 512K und im zweiten Feld 576K ein.
Du hast den Cache bzw. Uncore mit 40x100 getaktet und VCache (VRing) mit 1,15 V eingestellt.
Falls ja, werfe prime95 an
