Intel Raid 10 failed trotz drei aktiver Platten

[Ernst@at]

Naja, da haben wir mal wieder die Arschkarte gezogen.
Die beiden rausgefallenen Platten sind die erste HDD des Arrays, auf der der MBR und die GPT-Information des Arrays stehen, und die andere HDD ist dessen Spiegelung, auf dem natürlich das gleiche steht.
Kriegt Win7 diese als Einzelplatten zu Gesicht, dann macht es in bester Absicht (weil die von MS alle zu blöd zum programmieren sind) hinten auf der Platte den GPT-Mirror des Arrays drauf, weil keiner hinten drauf ist (klar, denn der steht am Ende des Arrays, was ganz woanders liegt) und stört sich keineswegs dran, dass eine Partition eingetragen ist, die viel zu groß für die Einzelplatte ist...
Damit wurde schon mal auf diesen beiden Platten die RAID-Metainfo, wie der Array konfiguriert war und welcher Fehler zuletzt aufgetreten ist, überschrieben, und die GPT Info zeigt jetzt nicht mehr ans Ende des Arrays (was sich beheben lässt)

Wir müssen also die RAID-Info von den anderen beiden Platten holen, die im Moment noch nicht einzeln ansprechbar sind, weil sie noch im RAID-Array hängen.

Der eigentliche Auslöser für diesen Hoppala wird dieses verfluchte Windows.Verhalten gewesen sein. Wenn Du nach dem Update des BIOS erstmal hochgefahren bist, ohne die ICH10 Einstellung sofort auf RAID zu setzten, dan hat einfach das Win an den beiden Platten mit GPT die Metadaten des RAID-Controllers geschrottet; und das wars auch schon.

Das weitere Programm lautet also einfach:
- Sichern der MBR/GPT-Informationen;
- Umstellen ICH10R auf IDE, danach keinesfalls einem von Win gewünschtem Init dieser beiden Platten, die keinen MBR tragen, zustimmen !!! (sonst sind auch dort die Metadaten weg) bei der Gelegenheit kann man gleich auch den Gesundheitszustand aller vier Platten checken mit CrystalDiskInfo;
- Auslesen der RAID-Metadaten hinten auf den beiden anderen Platten
- Löschen der MBRs auf den Einzelplatten
- Rückstellen des ICH10R auf RAID, Neudefinition des RAID10 nach altem Konfigurationsschema
- Korrigieren der GPT-Information am Array
- Restore des MBR am Array

Die Anweisungen dazu schnitze ich Montag Abend/Nacht, wenn nichts dazwischenkommt.

_____
Bevor hier wieder einer was über onboard-Controller lästert:
Ich hab gerade ein etwas sehr durcheinandergekommenes RAID1 von einem Adaptec-Controller eines Serverboards am Seziertisch, um wenigstens eine wichtige Datenbank davon zu retten, die aus Versehen schon längere Zeit nicht gesichert wurde
Dort passierts halt nicht so häufig, ist aber genauso lustig...



[marmor]

Ja, das war bestimmt so, dass beim ersten Booten nach dem Bios Update der Rechner hochgefahren ist ohne, dass sofort im Bios auf Raid gestellt wurde...

Schon mal vielen Dank ... hoffentlich lassen sich die Daten noch retten...



[Ernst@at]

Keine Angst - das geht völlig ohne Datenverlust. -zigfach erprobte und erfolgreiche Methode...



[Merlineb1]

Beitrag ist zwar schon etwas älter aber ich habe auch fast das gleiche Problem.
Nach dem sich mein Bios zurückgesetzt hatt ist das Raid 10 System im IDE Modus hochgelaufen was ich zu spät gemerkt hatte.

Nach Aktivieren der Platten wieder als Raid im Bios war es schon zu spät.

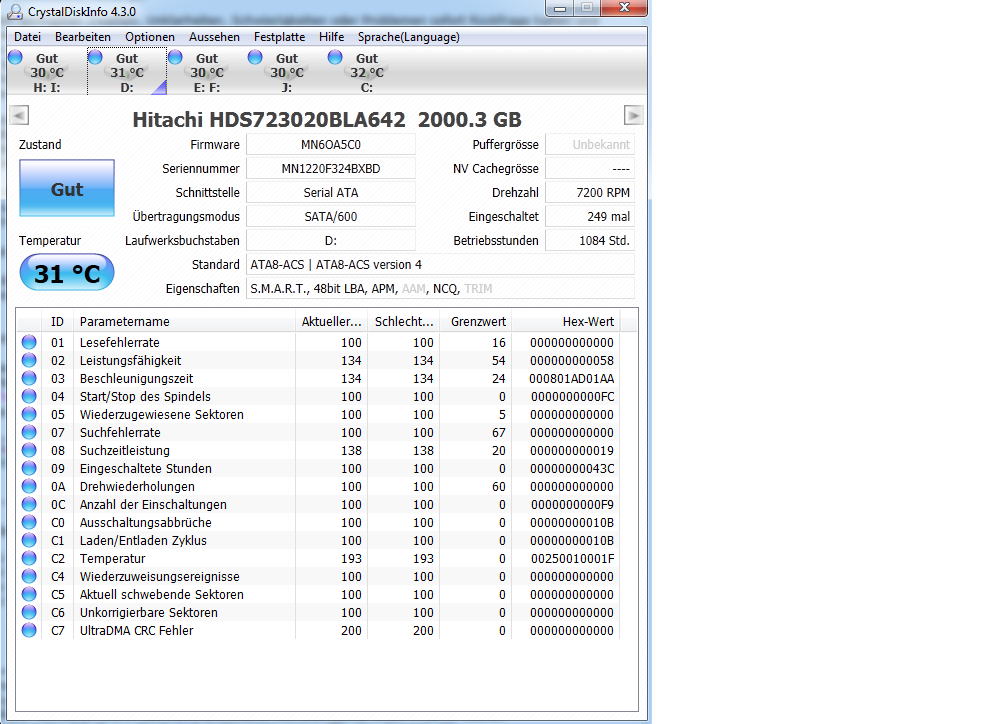

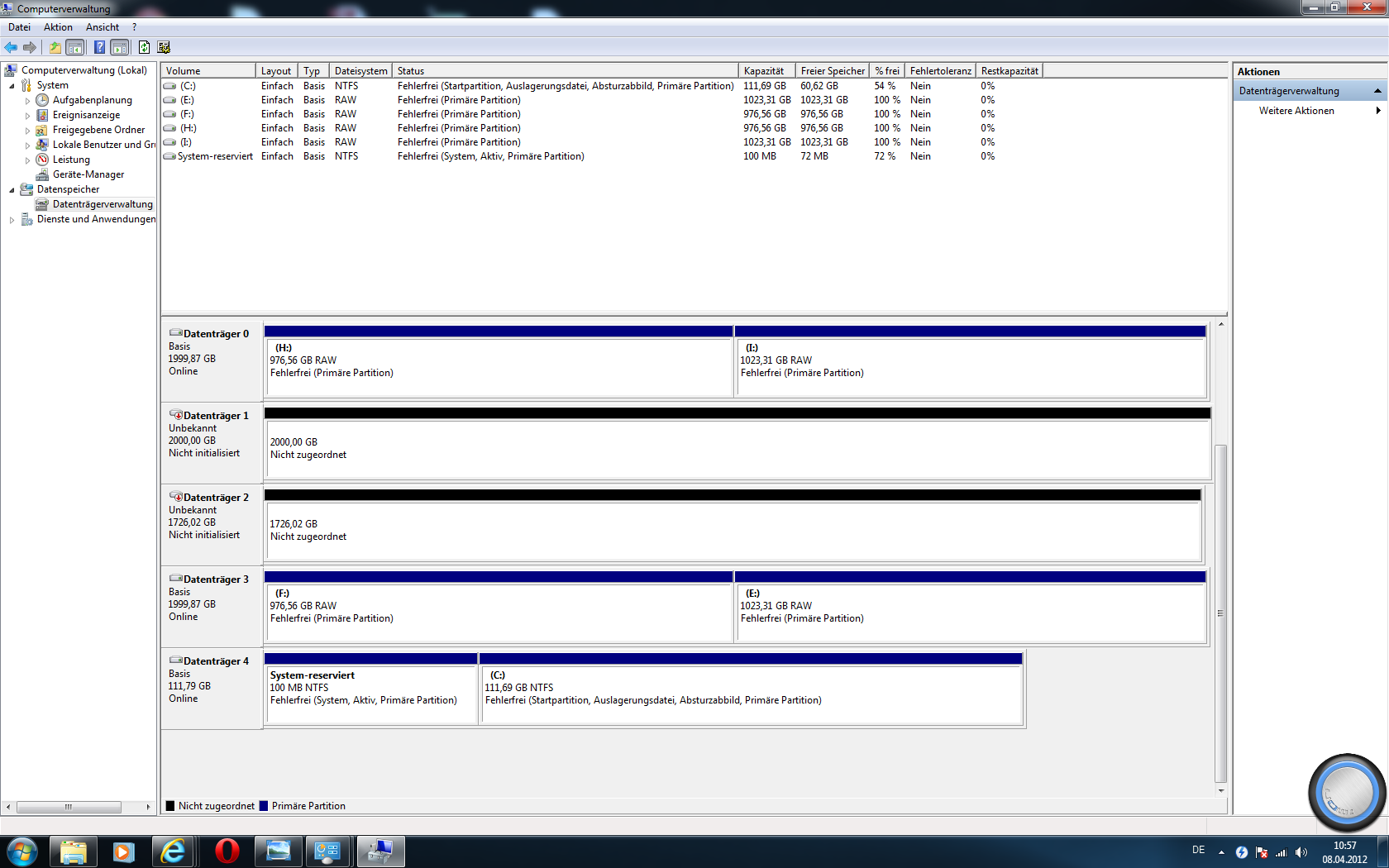

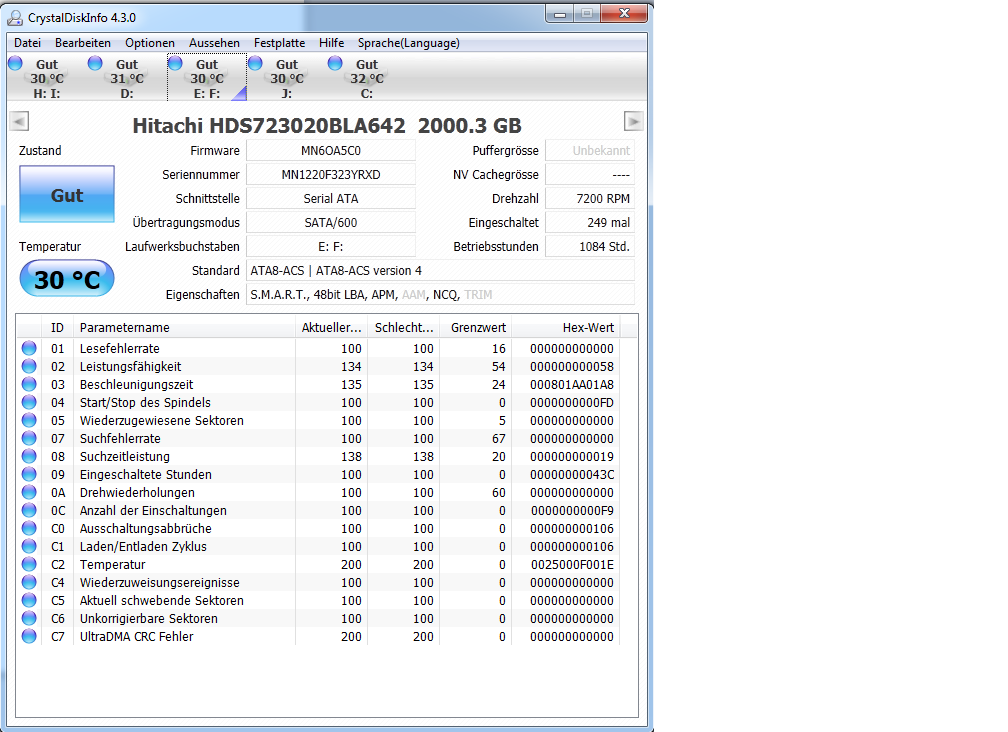

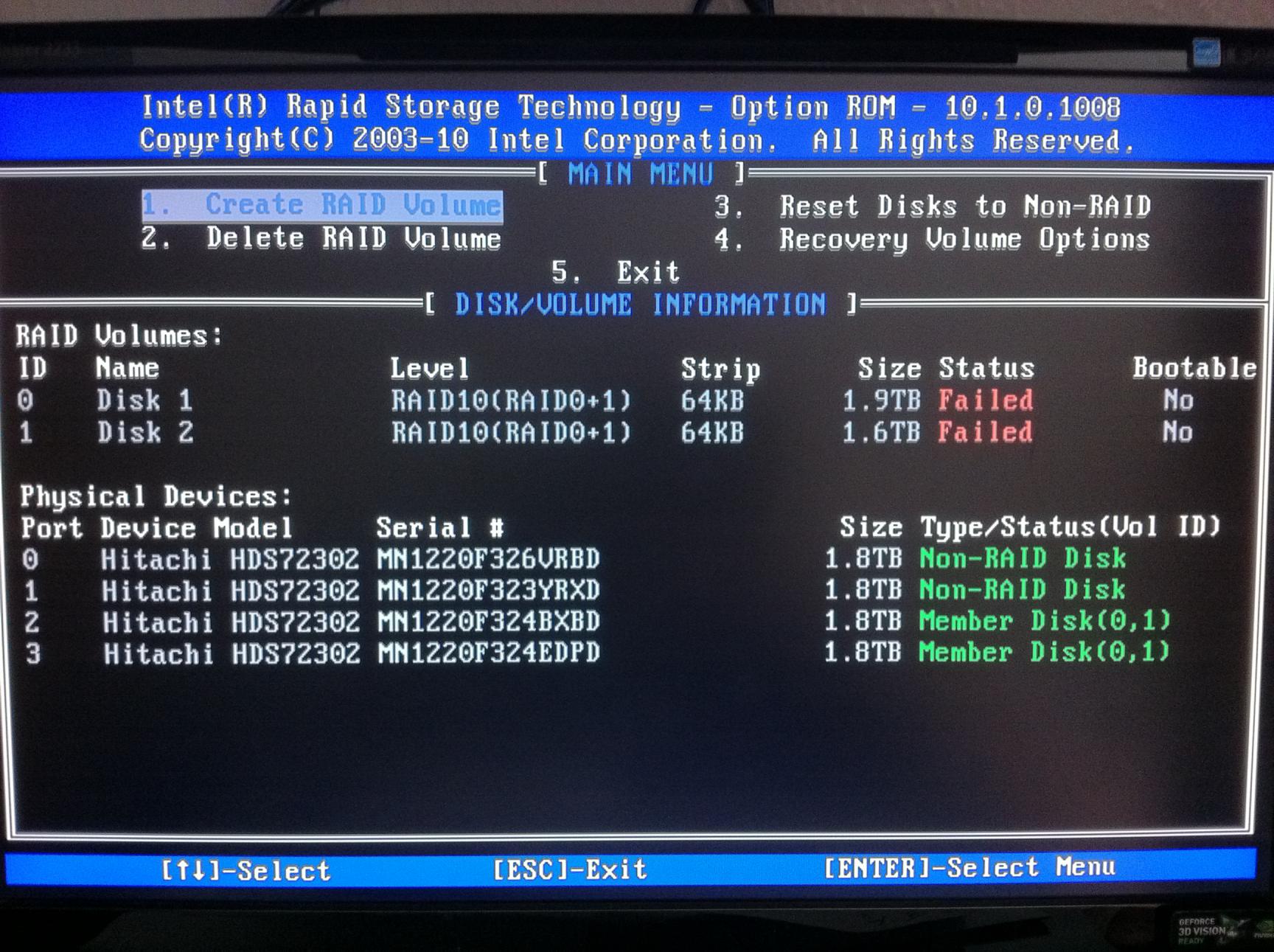

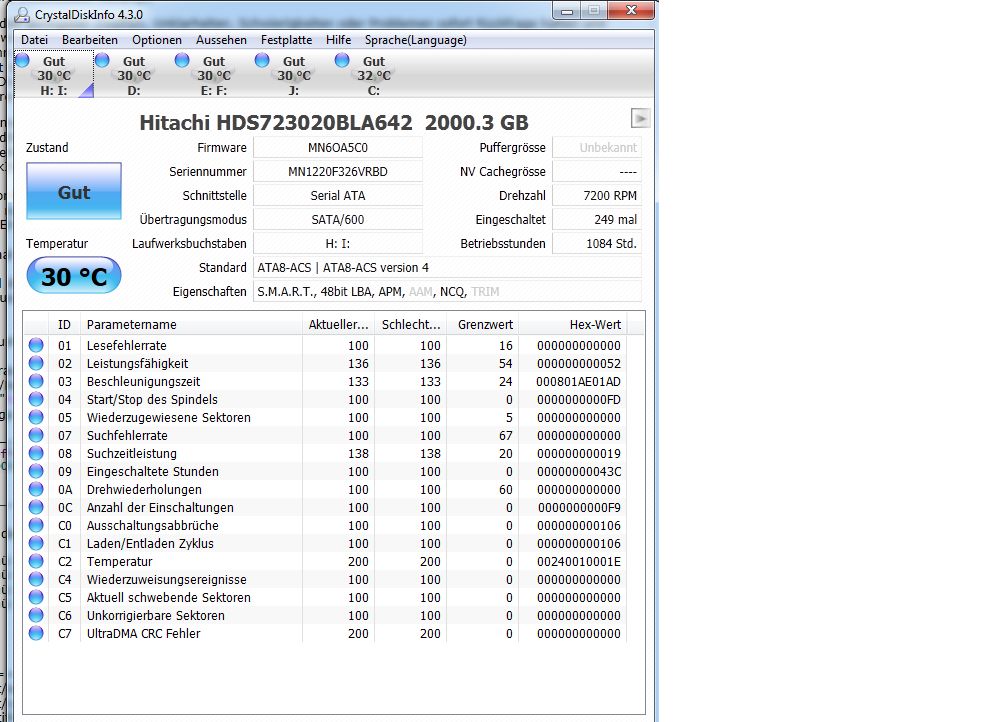

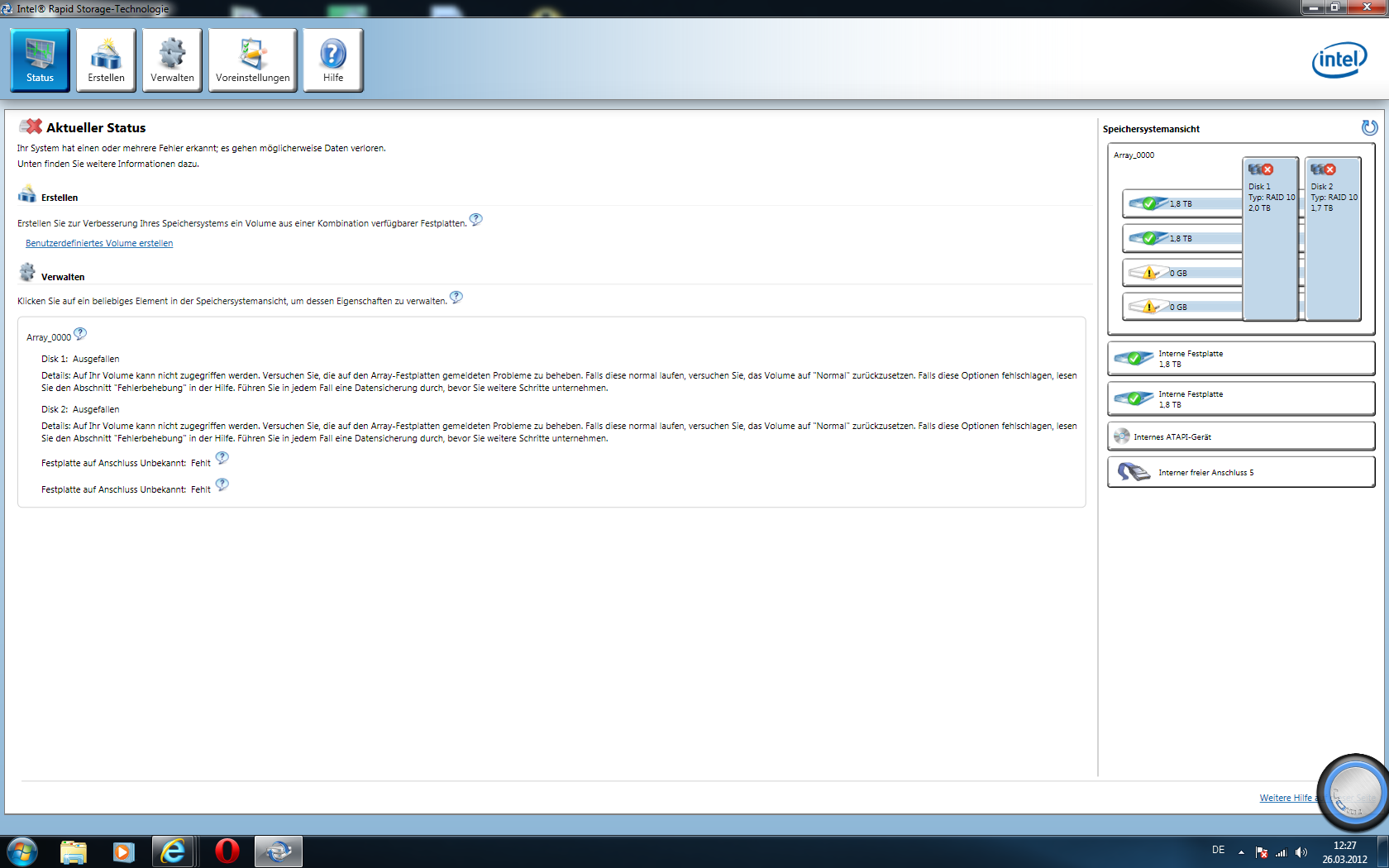

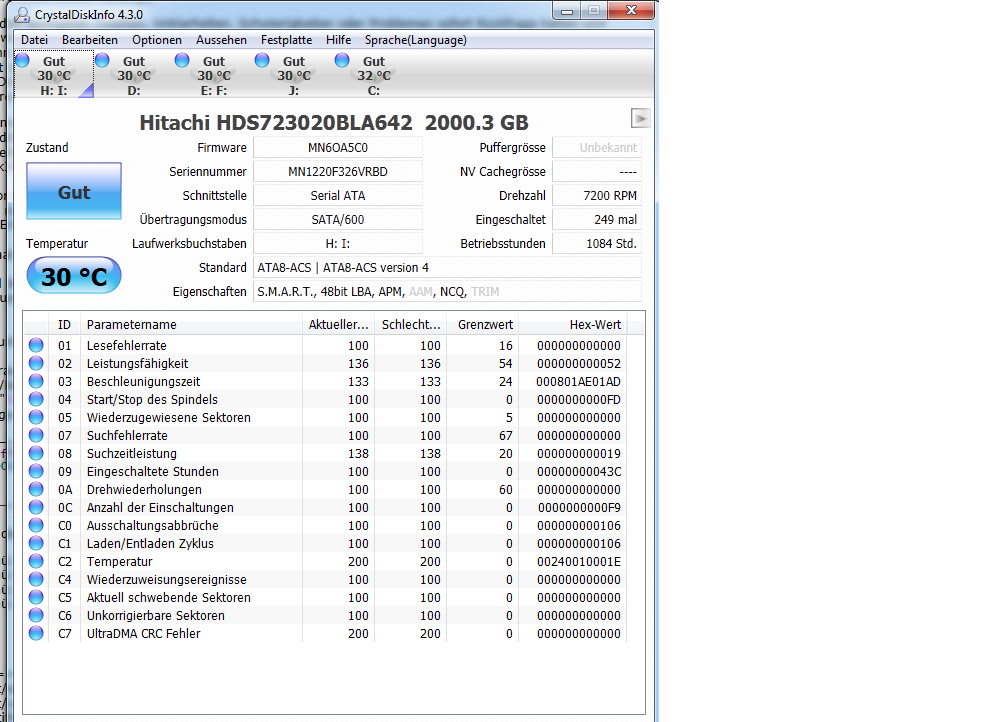

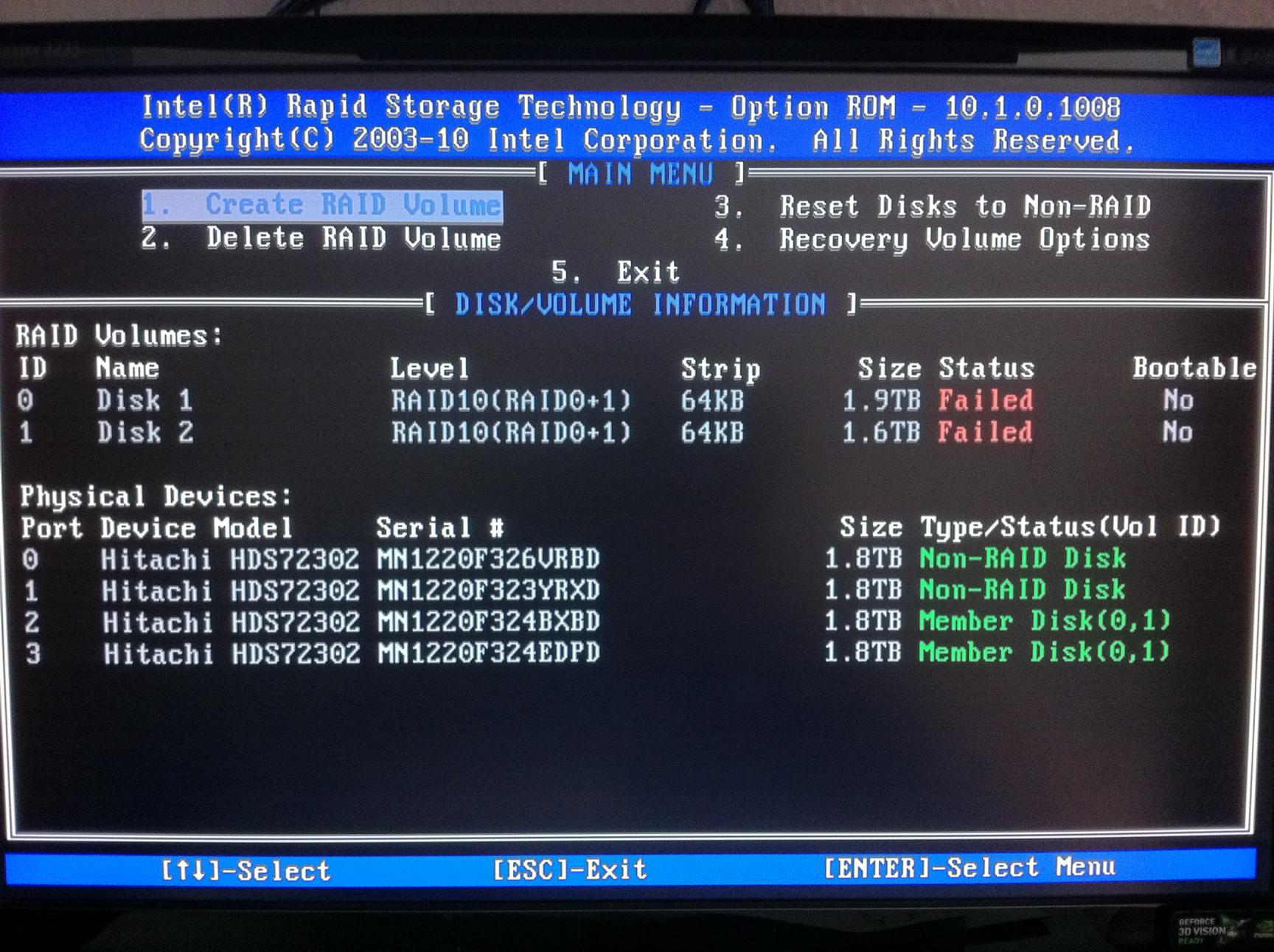

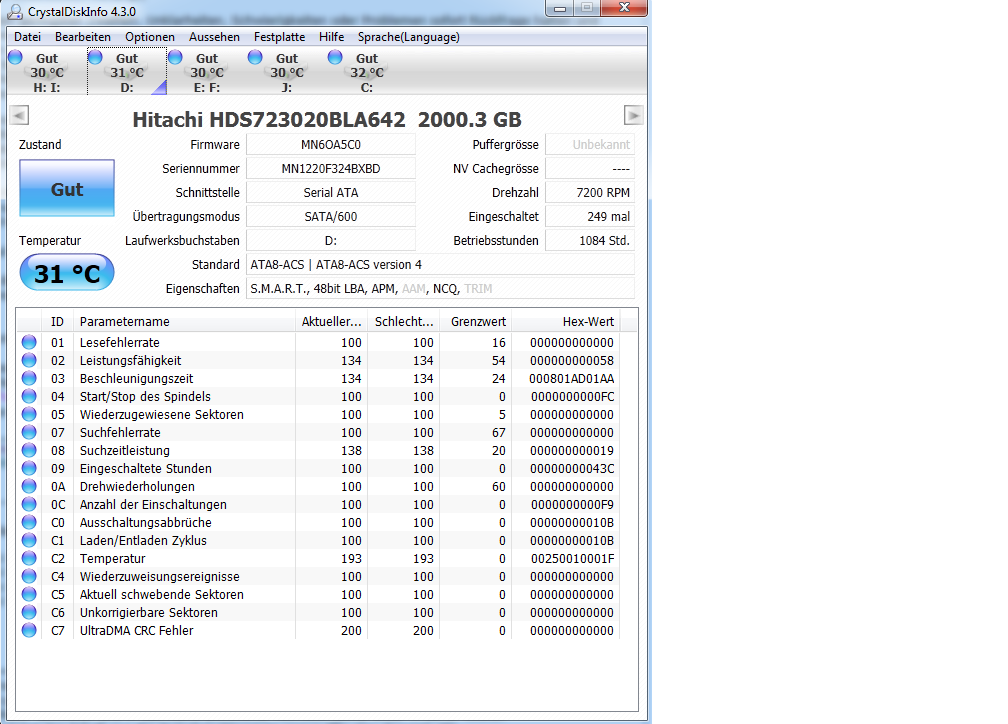

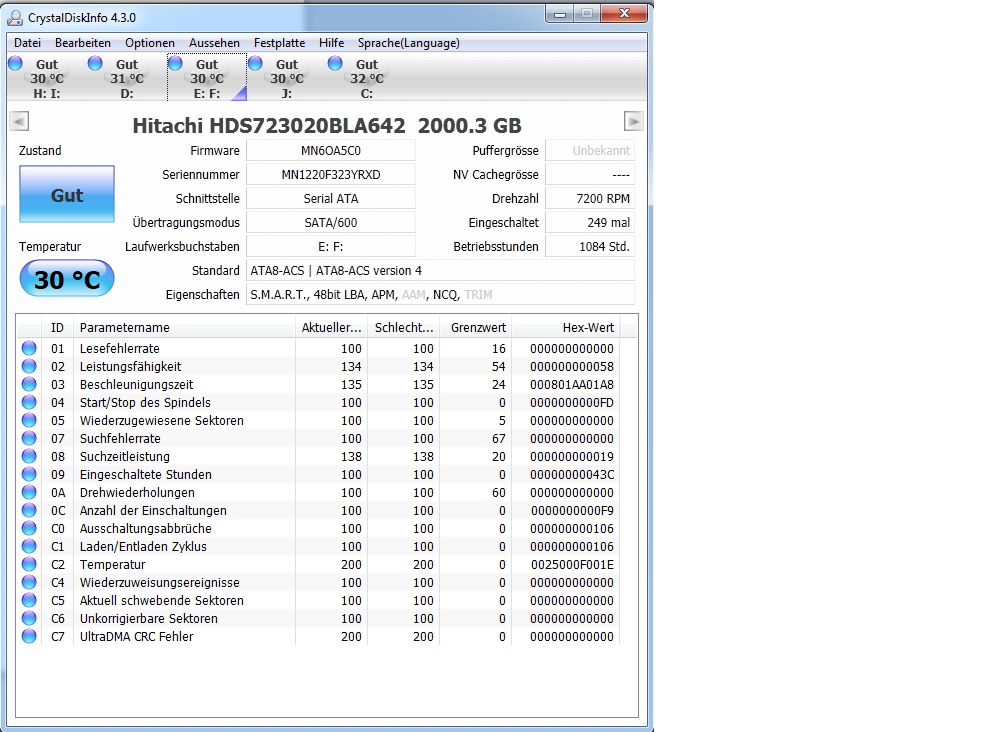

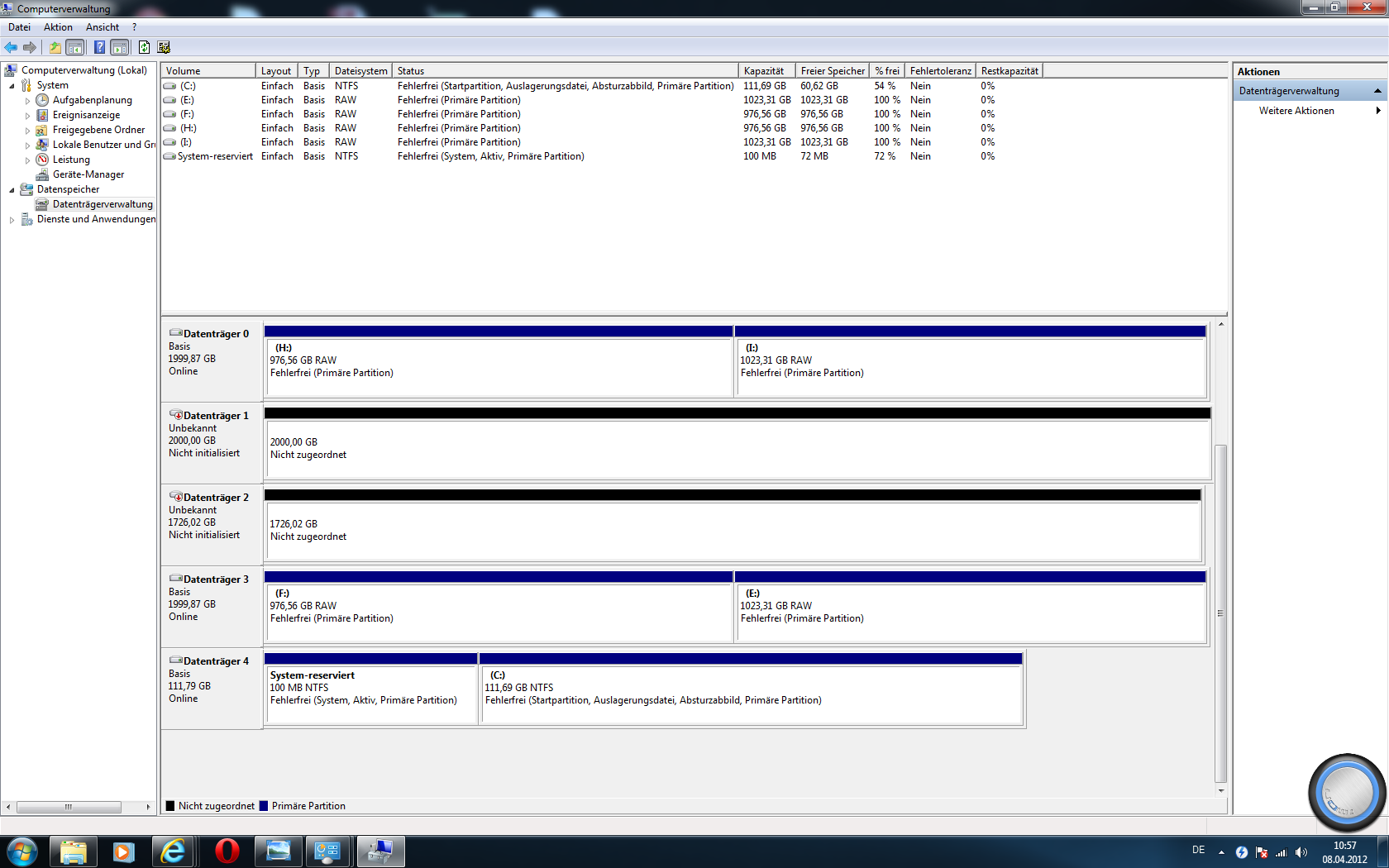

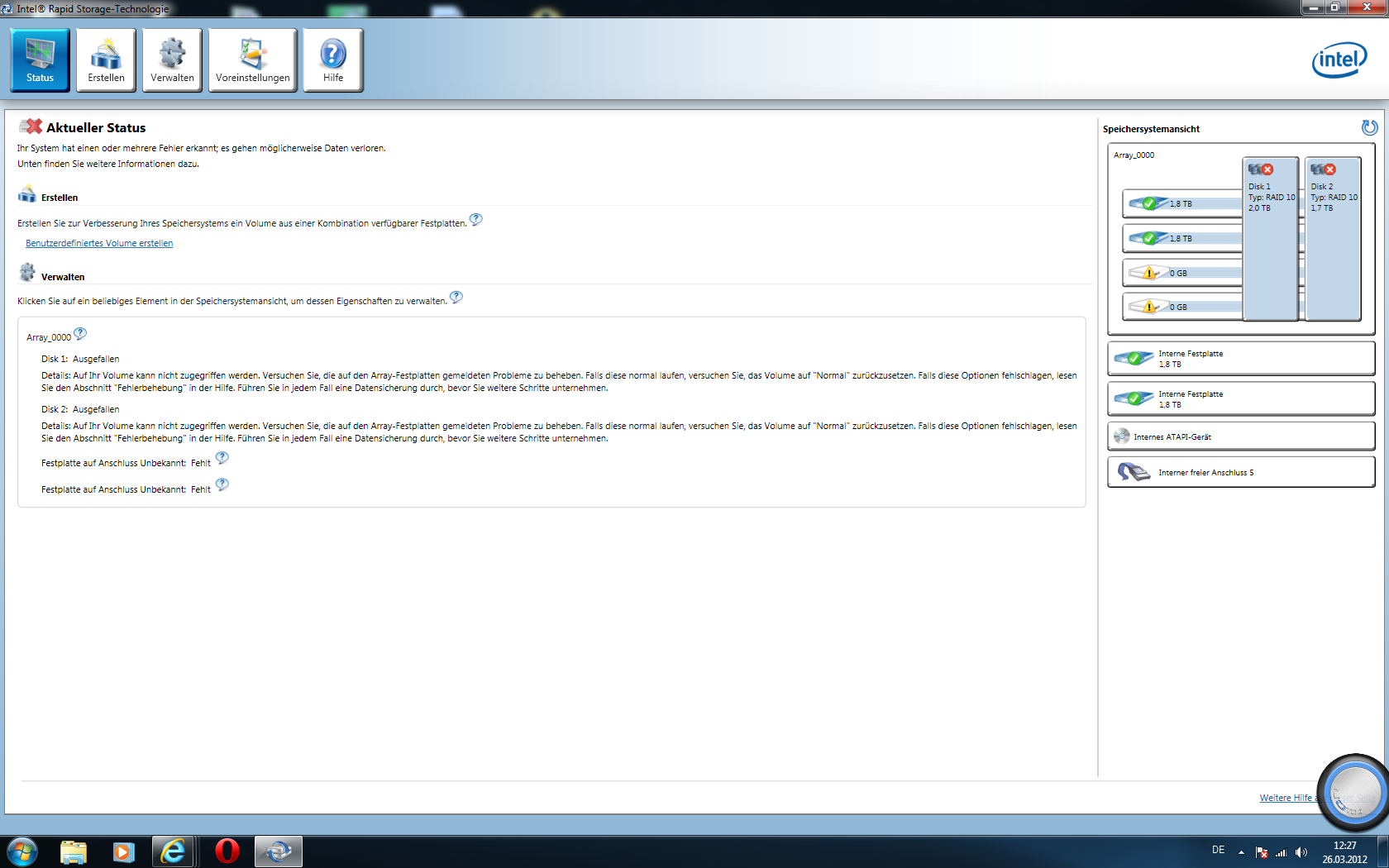

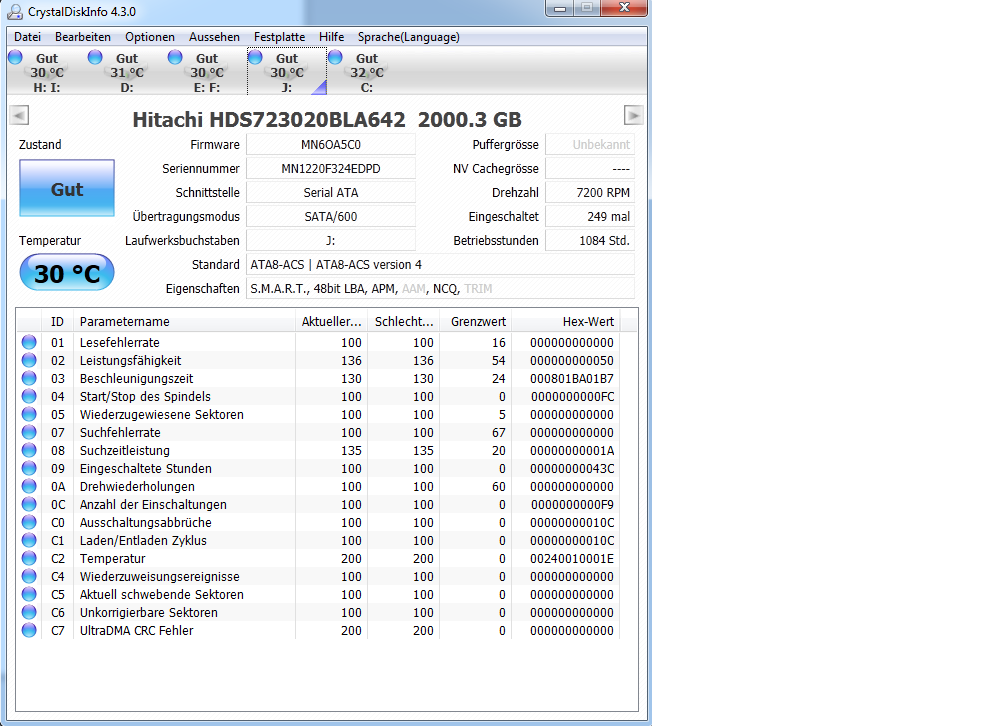

Habe mal Bilder angehängt wo man sieht was passiert ist.

Mfg. Denny



[Ernst@at]

@Merlineb1

Mach mal die übliche Prozedur zur Datensammlung
Stell den Controller auf IDE zurück, dann erstell mir die Infos wie hier in Post#8 aber für alle 4 Memberplatten.
Keinesfalls in der Datenträgerverwaltung angebotene Initialisierung annehmen!
Welches Board/BIOS-Version?



[Merlineb1]

So ich hoffe mal das ich alles richtig gemacht habe.
War Neuland für mich.

Also Board habe ich das Asus Rampage III Extreme

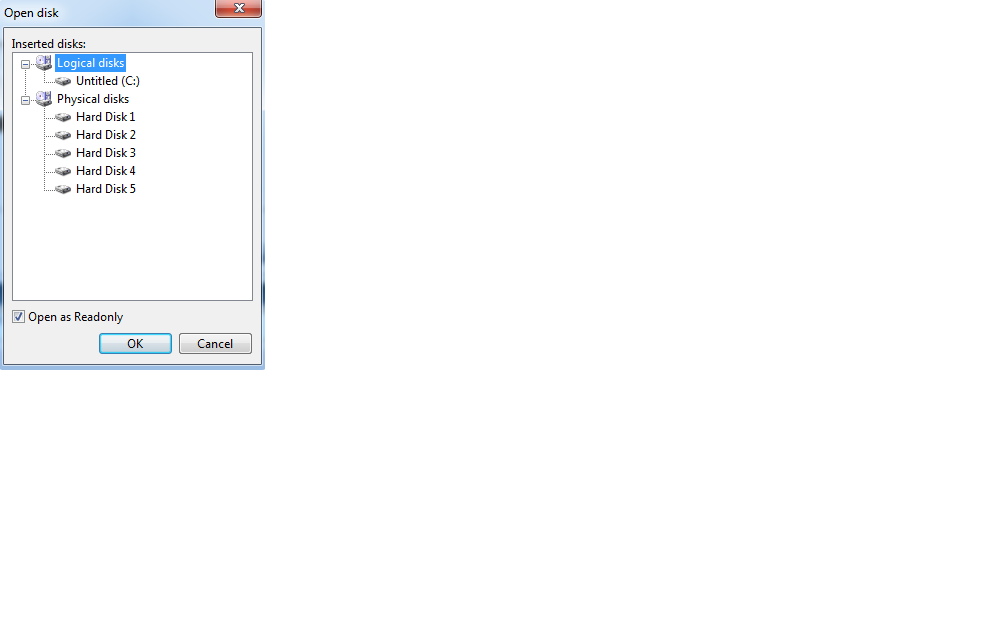

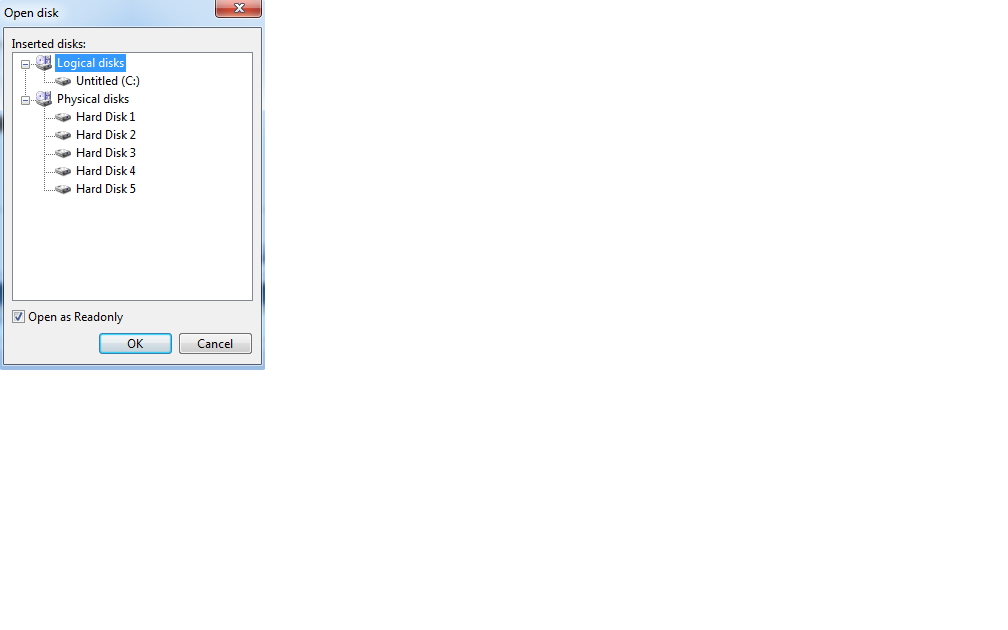

Eins hatt mich etwas verwirrt das ich beim HxD 5 Platten unter Physical Disk hatte.
Habe deshalb von allen 5 Platten gemacht.

Bios Version 1301

Mfg. Denny



[Ernst@at]

Eins hatt mich etwas verwirrt das ich beim HxD 5 Platten unter Physical Disk hatte.

Wieso verwirrt Dich das? Du hast doch 5.
Physical disk 1-4 sind die RAID10-Memberplatten, und Physical Disk 5 ist das System.
Oder sollten es mehr sein?

Soweit alles richtig erstellt, Auswertung folgt am Abend.



[Merlineb1]

Ok Danke.

Die Systemplatte wird doch als Logical Disk angezeigt.
Oder wird die bei Physical Disk auch nochmal aufgelistet.

Mfg. Denny



[Ernst@at]

Nachdem alle (inkl. Microsoft) mit ihren Bezeichnungen fahrlässig umgehen, wird sich in 10 Jahren kein Schwein mehr auskennen, was der Unterschied zwischen physical/logical/real/virtual disk/drive/volume/partition ist und was damit gemeint ist.

Hier werden als "logical disk" die Partitions (Systemlaufwerk C: ) bezeichnet, als "physical" die Datenträger (HDD's)



[Merlineb1]

Danke für die Aufklärung.
Wie sieht es mit der Auswertung aus?

Mfg. Denny



[Ernst@at]

Leider noch nicht fertig. Geschätzt heute 10:00 gehts weiter.



[Merlineb1]

Ok alles klar.
Dann kann ich ja erst einmal schlafen gehen und hoffen das alles wieder gut wird.

Mfg. Denny



[Ernst@at]

Die auf zwei Platten erhalten gebliebenen RAID-Metadaten (auf den beiden anderen wurden sie überschrieben) machen mir ein wenig Kopfschmerzen, denn da stehen etwas schräge Werte drin. Entweder ticke ich nicht richtig oder Intel...
Kannst Du noch mit Gewissheit sagen, womit Du die beiden Arrays ursprünglich angelegt hast?
- im BIOS BootROM (gleich nach POST mit Strg+I) oder
- mit dem Intel RST-Manager unter Windows?



[Merlineb1]

Habe es im Bios gemacht und später erst Intel RST-Manager drauf gemacht.

Das einzigste was ich bisher versucht hatte mit Recover Programme irgendwie an die Daten zu kommen.
Also Festplatten nur auslesen. Einmal ist es mir auch gelungen das unter den Aufgelisteten Volumen meine Partitionen mit den Daten zu sehen war. Wiederherstellung brachte aber nix da die Daten fehlerhaft wahren.

Mfg. Denny

Ergänzung (9. April 2012)

Und schon Fortschritte gemacht?

Mfg. Denny



[Ernst@at]

RAID10 ist ein RAID0, der auf die beiden anderen Platten gespiegelt wird.
Normale Recover-Tools stehen da auf dem Schlauch, weil die Daten auf 2 Platten verteilt gespeichert werden. Dazu wären schon RAID-Recover Tools nötig, die kosten dann aber so von €200 aufwärts. Außerdem muss die Kapazität des Arrays an leeren Platten zur Verfügung gestellt werden.
Mit ein wenig Zauberei gehts auch auf den ursprünglichen Platten selbst...

Mal sehen, wie wir an die Daten des zweiten Arrays kommen:

Aufruf HxD als Administrator
- Menü: Extras/open disk/physical disk/hard disk 2 (Häkchen bei "open as readonly" NICHT entfernen)

- im Menü links neben der Sektoreingabe den Button ">|" klicken; damit wird ans Ende der Platte positioniert.

- Menü: Search/Find In das Feld Search for: den Inhalt der nächsten Zeile mit Copy&Paste übertragen
16 E3 C9 E3 5C 0B B8 4D 81 7D F9 2D F0 02 15 AE
Datatyp: Hex-Values wählen und Search direction: backward , OK

Er sucht ein wenig und sollte es nach spätestens 5 Minuten gefunden haben; wenn nicht, dann abbrechen
Findet er was, dann machst Du

- Edit/Select Block Start: (Inhalt belassen) Length: 4200 , hex, OK
- Edit/Copy as.../Editor View (kopiert in die Zwischenablage)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1")
- in der Anzeige in das kleine punktierte Rechteck rechts unterhalb von ... 0E 0F klicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK

- Reiter "harddisk 2" anklicken
- im Sektoreingabefeld in der Menüzeile mit copy&paste den Wert 2097156360 übertragen und Enter, um dorthin zu positionieren
- F3 drücken um weiterzusuchen
wenn gefunden (innerhalb von Sekunden)

- Edit/Select Block Start: (Inhalt belassen) Length: 4200 , hex, OK
- Edit/Copy as.../Editor View (kopiert in die Zwischenablage)
- nur den Reiter "untitled1" anklicken, nicht in dessen Anzeige!
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
Menü: File/Save as... einen Ordner auswählen und als Dateinamen "GPTMirr.txt" /speichern

- HxD beenden

Den .txt File gezippt in den Anhang



[Merlineb1]

So hier die Datei.

Mfg. Denny



[Ernst@at]

Hier mal die Ergebnisse, die wir zur weiteren Vorgangsweise benötigen.

Spoiler: RAID Metadata

[SIZE="3"][FONT="Lucida Console"]Analyzing: \\Pc10\shareddocs\Merlineb1 RAID10\disk2.txt
Analyzer Version: 2009072701

===== RAID MPB INFORMATION ===== when MaxLBA=3907029168 then from Sector==>3907029166 downwards
