Projekt Interne WaKü im FD-Define S
- Ersteller Schnitzel128
- Erstellt am
Spattel
Commander
- Registriert
- Sep. 2005
- Beiträge
- 2.508
AW: Planung einer internen Wasserkühlung
Wenn du ein aquaero hast, brauchst du nicht die Ultra Pumpe.
Sicher das du nur PWM-Lüfter nehmen und die alle über den einen PWM-Kanal des aquaero steuern willst?
Ich würde die Radis je auf einen Kanal hängen um die Lüfter unabhängig von einander steuern zu können.
MfG
Wenn du ein aquaero hast, brauchst du nicht die Ultra Pumpe.
Sicher das du nur PWM-Lüfter nehmen und die alle über den einen PWM-Kanal des aquaero steuern willst?
Ich würde die Radis je auf einen Kanal hängen um die Lüfter unabhängig von einander steuern zu können.
MfG
- Registriert
- Aug. 2011
- Beiträge
- 12.984
AW: Planung einer internen Wasserkühlung
Ob das wirklich Vorteile bringt und nicht einfach nur eine... sorry für den Ausdruck... Spielerei ist? Sobald das Wasser zu warm wird, sollen die Lüfter anspringen. Ich würde es so konfigurieren, dass sie, sobald sie sich dem Schwellenwert nähern, bereits mit niedriger Drehzahl drehen. Und zwar alle.
Spattel schrieb:
Ob das wirklich Vorteile bringt und nicht einfach nur eine... sorry für den Ausdruck... Spielerei ist? Sobald das Wasser zu warm wird, sollen die Lüfter anspringen. Ich würde es so konfigurieren, dass sie, sobald sie sich dem Schwellenwert nähern, bereits mit niedriger Drehzahl drehen. Und zwar alle.
DaMoffi
Fleet Admiral
- Registriert
- Feb. 2013
- Beiträge
- 14.695
AW: Planung einer internen Wasserkühlung
Würde sagen ja ... aber wenn schon 2 da sind, dann kannste das ja am besten entscheiden bzgl. Lautstärke.
Da hilft auch ein Blick in die aktuelle? PCGH ...
Priorität Lautstärke: Noiseblocker NB-Multiframe M12-S2 (inkl. perfekter Entkopplung)
Priorität Lautheit/Leistungsverhältnis: Phobya NB-eLoop 1600rpm
Priorität Preis-Leistung: Noiseblocker NB-BlackSilentPro PL-2
Wahrscheinlich auch gut (Testsieger bei den 140er, aber bei den 120er leider nicht dabei): AeroCool Dead Silence
Mit einem Aquaero würde ich mir die 20€ Aufpreis zu einer Ultra auch sparen ...
Schnitzel128 schrieb:
Würde sagen ja ... aber wenn schon 2 da sind, dann kannste das ja am besten entscheiden bzgl. Lautstärke.
Da hilft auch ein Blick in die aktuelle? PCGH ...
Priorität Lautstärke: Noiseblocker NB-Multiframe M12-S2 (inkl. perfekter Entkopplung)
Priorität Lautheit/Leistungsverhältnis: Phobya NB-eLoop 1600rpm
Priorität Preis-Leistung: Noiseblocker NB-BlackSilentPro PL-2
Wahrscheinlich auch gut (Testsieger bei den 140er, aber bei den 120er leider nicht dabei): AeroCool Dead Silence
Mit einem Aquaero würde ich mir die 20€ Aufpreis zu einer Ultra auch sparen ...
- Registriert
- Aug. 2011
- Beiträge
- 12.984
AW: Planung einer internen Wasserkühlung
Bei der Variante mit dem Aquaero muss er jedoch auf jeden Fall auch 3-pin Lüfter verbauen, sonst kann er die Multi-Kanal-Option gar nicht ziehen. Oder hat der Aquaero mehr als nur einen PWM-Ausgang?
Bei der Variante mit dem Aquaero muss er jedoch auf jeden Fall auch 3-pin Lüfter verbauen, sonst kann er die Multi-Kanal-Option gar nicht ziehen. Oder hat der Aquaero mehr als nur einen PWM-Ausgang?
- Registriert
- Aug. 2011
- Beiträge
- 12.984
AW: Planung einer internen Wasserkühlung
Dann soll das allerdings bitte der TE auch beachten bei seiner Planung mit PWM-/3-pin-Lüfter vs. Aquaero5/6 vs. Aquastream XT (Ultra) vs. 1-Kanal oder Multi-Kanal.
Es wird nicht einfacher
Dann soll das allerdings bitte der TE auch beachten bei seiner Planung mit PWM-/3-pin-Lüfter vs. Aquaero5/6 vs. Aquastream XT (Ultra) vs. 1-Kanal oder Multi-Kanal.
Es wird nicht einfacher
- Registriert
- Juni 2013
- Beiträge
- 1.457
AW: Planung einer internen Wasserkühlung
Der Aquero ist dafür gedacht, dass ich die Lüfter via Wassertemp steuern kann. Da ist es egal ob ich alle auf einmal bediene oder mehrere seperat ansteuere. Denn die Pumpe schaft keine 6 Lüfter und Mainboard steuert über CPU Temp.
Den Aquero 6 brauche ich nicht, da das Display nicht benötigt wird und auch kein Platz findet. Außerdem sprengt es das Budget
Wie ihr auch schon empfohlen habe, ist es jetzt bei der Standart Version gelandet.
Zum Austausch kam noch ein Aquacomputer Temperatursensor Innen-/Außengewinde G1/4 (Link) dazu. Oder kann man mit dem Aquero den Tempsensor der Pumpe ansprechen? Habe auch gelesen, das dieser sehr ungenau sein soll.
Ansonsten würde ich den für die 9 Euro dazu kaufen und beim CPU Ausgang platzieren? (Schließlich haben wir Ultra eingespart
)
Also jetzt sozusagen "nur noch" das Problem der Lüfter.
Bin halt von den beiden Noctua sehr überzeugt. Die Verarbeitung ist der Hammer, und die Leistung, die sie erbringen können (nicht müssen!) ist Brachial! Bis ca 750 RPM auch flüster leise.
Ein Diagramm wie sich die Lautstärke/Durchsatz bemerkbar macht, wäre hier super... Leider finde ich derzeit sowas nicht.
Denn sonst könnte man ja vergleichen...
P.S. Die NB-eLoop®-Series sieht ja witzig aus
Der Aquero ist dafür gedacht, dass ich die Lüfter via Wassertemp steuern kann. Da ist es egal ob ich alle auf einmal bediene oder mehrere seperat ansteuere. Denn die Pumpe schaft keine 6 Lüfter und Mainboard steuert über CPU Temp.
Den Aquero 6 brauche ich nicht, da das Display nicht benötigt wird und auch kein Platz findet. Außerdem sprengt es das Budget
Wie ihr auch schon empfohlen habe, ist es jetzt bei der Standart Version gelandet.
Zum Austausch kam noch ein Aquacomputer Temperatursensor Innen-/Außengewinde G1/4 (Link) dazu. Oder kann man mit dem Aquero den Tempsensor der Pumpe ansprechen? Habe auch gelesen, das dieser sehr ungenau sein soll.
Ansonsten würde ich den für die 9 Euro dazu kaufen und beim CPU Ausgang platzieren? (Schließlich haben wir Ultra eingespart
)Also jetzt sozusagen "nur noch" das Problem der Lüfter.
Bin halt von den beiden Noctua sehr überzeugt. Die Verarbeitung ist der Hammer, und die Leistung, die sie erbringen können (nicht müssen!) ist Brachial! Bis ca 750 RPM auch flüster leise.
Ein Diagramm wie sich die Lautstärke/Durchsatz bemerkbar macht, wäre hier super... Leider finde ich derzeit sowas nicht.
Denn sonst könnte man ja vergleichen...
P.S. Die NB-eLoop®-Series sieht ja witzig aus
DaMoffi
Fleet Admiral
- Registriert
- Feb. 2013
- Beiträge
- 14.695
AW: Planung einer internen Wasserkühlung
Ja ... die Enden der Schaufeln sind verbunden um Luftverwirbelungen zu vermeiden ... die sind zwar trotzdem unter Volllast etwas lauter, aber bei 75% sehr leise und so leistungsstark wie die anderen bei 100% ... die wirste m. E. nie auf 12 V laufen lassen müssen ...
Wenn du mit den Noctuas zufrieden bist, dann bleib doch dabei ...
4 Temperatursensoren sind beim Aquero ja dabei, sind aber m. E. keine mit G1/4"-Gewinde ... keine Ahnung, wo man die verbauen kann ... AGB? Pumpe? Keine Ahnung ...
Ja ... die Enden der Schaufeln sind verbunden um Luftverwirbelungen zu vermeiden ... die sind zwar trotzdem unter Volllast etwas lauter, aber bei 75% sehr leise und so leistungsstark wie die anderen bei 100% ... die wirste m. E. nie auf 12 V laufen lassen müssen ...
Wenn du mit den Noctuas zufrieden bist, dann bleib doch dabei ...
4 Temperatursensoren sind beim Aquero ja dabei, sind aber m. E. keine mit G1/4"-Gewinde ... keine Ahnung, wo man die verbauen kann ... AGB? Pumpe? Keine Ahnung ...
Zuletzt bearbeitet:
Spattel
Commander
- Registriert
- Sep. 2005
- Beiträge
- 2.508
AW: Planung einer internen Wasserkühlung
Das sind ganz einfache Foliensensoren, die Wassertemperatur kann man damit nicht messen.
Die kann man z.B. hinter die Lüftergitter klemmen, um die Temperatur der angesaugten Luft(Zimmertemperatur) zu messen.
Ich hatte bei mir auch mal einen hinter die Backplate der Graka geklemmt(gegenüber der DIE).
Um die Wassertemperatur zu messen sollte es schon ein richtiger Sensor sein, z.B. der vom TE verlinkte.
Den Messwert der Aquastream Ultra kann man auch per aquabus an das aquaero senden und verarbeiten.
Der Sensor soll aber nicht so genau sein, da er zum Teil auch durch die Pumpenelektronik erwärmt wird, und träge soll er auch sein.
MfG
Das sind ganz einfache Foliensensoren, die Wassertemperatur kann man damit nicht messen.
Die kann man z.B. hinter die Lüftergitter klemmen, um die Temperatur der angesaugten Luft(Zimmertemperatur) zu messen.
Ich hatte bei mir auch mal einen hinter die Backplate der Graka geklemmt(gegenüber der DIE).
Um die Wassertemperatur zu messen sollte es schon ein richtiger Sensor sein, z.B. der vom TE verlinkte.
Den Messwert der Aquastream Ultra kann man auch per aquabus an das aquaero senden und verarbeiten.
Der Sensor soll aber nicht so genau sein, da er zum Teil auch durch die Pumpenelektronik erwärmt wird, und träge soll er auch sein.
MfG
- Registriert
- Juni 2013
- Beiträge
- 1.457
AW: Planung einer internen Wasserkühlung
Okay. Dann nehmen ich den Temp Sensor mit rein! Danke für den Tipp mit den Lufttemperaturen, werde ich definitiv mal machen
Aktuelle Preisliste (auch im Anfangspost hinterlegt):
Anhang anzeigen 489864
Nun die Lüfter. Wenn ich bei Noctua bleibe, dann stehe ich immer noch vor einer Entscheidung:
PWM oder nicht. Habe keine 6x 3Pin Port am Aquaero 5LT, d.h. hier brauche ich auch wieder Splitter(-Kabel).
Vorteil der 3Pin ist, das ich beide Radis einzeln ansteuern kann. So kann ich z.B. mehr Intake als Outtake einstellen um einen Positiven Innendruck zu erreichen.
Bei PWM hätte ich wie gesagt schon zwei da, spare mir also 2x den Preis...
Spielerrein für später sind auch noch drin für den Aquaero (WaKü - Link)
Okay. Dann nehmen ich den Temp Sensor mit rein! Danke für den Tipp mit den Lufttemperaturen, werde ich definitiv mal machen
Aktuelle Preisliste (auch im Anfangspost hinterlegt):
Nun die Lüfter. Wenn ich bei Noctua bleibe, dann stehe ich immer noch vor einer Entscheidung:
PWM oder nicht. Habe keine 6x 3Pin Port am Aquaero 5LT, d.h. hier brauche ich auch wieder Splitter(-Kabel).
Vorteil der 3Pin ist, das ich beide Radis einzeln ansteuern kann. So kann ich z.B. mehr Intake als Outtake einstellen um einen Positiven Innendruck zu erreichen.
Bei PWM hätte ich wie gesagt schon zwei da, spare mir also 2x den Preis...
Spielerrein für später sind auch noch drin für den Aquaero (WaKü - Link)
- Registriert
- Aug. 2011
- Beiträge
- 12.984
AW: Planung einer internen Wasserkühlung
Auf jeden Fall! Der interne Sensor der AS XT Ultra zeigt bei mir ca. 1,5°C mehr an als der externe Temperatursensor. Zur Trägheit bei Temperaturänderungen kann ich noch nichts sagen, da ich das nicht beobachtet habe.
Spattel schrieb:
Auf jeden Fall! Der interne Sensor der AS XT Ultra zeigt bei mir ca. 1,5°C mehr an als der externe Temperatursensor. Zur Trägheit bei Temperaturänderungen kann ich noch nichts sagen, da ich das nicht beobachtet habe.
- Registriert
- Juni 2013
- Beiträge
- 1.457
AW: Planung einer internen Wasserkühlung
Nur der Splitter wäre dann ein bisschen sinnlos... habe 8x PWM und nutze 3 davon...
Dafür aber die günstigste Variante
Vielleicht gibt es noch eine andere Möglichkeit?
@Faust Gesagt getan, ist ja schon mit drin der Sensor.
2m Schlauch sollten ja ganz locker ausreichen.
Doch wie ist es mit den 2L fertig Flüssigkeit? Vielleicht doch etwas mehr gleich bestellen zur reserve?
Da gibt es auch noch andere, die das wollenunreality schrieb:wenn nicht würde ich dir vllt die 2 noctua abnehmen, wenn der preis stimmt
Durchaus eine Möglichkeit. Dann nutze ich alles ausSpattel schrieb:
Nur der Splitter wäre dann ein bisschen sinnlos... habe 8x PWM und nutze 3 davon...
Dafür aber die günstigste Variante
Vielleicht gibt es noch eine andere Möglichkeit?
@Faust Gesagt getan, ist ja schon mit drin der Sensor.
2m Schlauch sollten ja ganz locker ausreichen.
Doch wie ist es mit den 2L fertig Flüssigkeit? Vielleicht doch etwas mehr gleich bestellen zur reserve?
Spattel
Commander
- Registriert
- Sep. 2005
- Beiträge
- 2.508
AW: Planung einer internen Wasserkühlung
Es gibt solche Y-Kabel ja auch in anderen Varianten:
3pin http://www.aquatuning.de/kabel/luef...in-molex-auf-3x-3pin-molex-60cm-schwarz?c=448
4pin http://www.aquatuning.de/kabel/luef...kabel-4pin-pwm-3x-4pin-pwm-10cm-schwarz?c=448
Für 41 Cent bekommst du hier 1m mehr Schlauch:
http://www.aquatuning.de/wasserkueh...hf-13/10-3/8-id-klar-3m-9-8ft-retailbox?c=361
2l reichen locker, ich schätze mal für eine Füllung wirst du etwas weniger als 1l brauchen.
Beim AGB würde ich übrigens zu einem aus der Aqualis-Serie von Aquacomputer raten, die sind aus Echtglas und dadurch Haltbarer.
Ein paar 45° und 90° Anschlüsse wären auch nicht verkehrt.
Als Einlass und Auslassadaper würde ich welche nehmen, die ein G1/4" Gewinde haben, dann kannst du auch mit einem Winkel aus der Pumpe raus/rein.
z.B. diese hier Einlass- und Auslassadaper
Würde zudem versuchen so viel wie möglich bei AT zu bestellen, da gibt es zu Pfingsten eine Rabattaktion.
MfG
PS: für die Übersicht wäre es vielleicht auch nicht schlecht, wenn du die Komponenten mal in einen Warenkorb packst, den speicherst und den Link dann hier rein stellst.
Das geht sowohl bei CK als auch bei AT.
Dann kann man auch mal drauf klicken und sich die einzelnen Teile noch mal genauer anschauen.
Es gibt solche Y-Kabel ja auch in anderen Varianten:
3pin http://www.aquatuning.de/kabel/luef...in-molex-auf-3x-3pin-molex-60cm-schwarz?c=448
4pin http://www.aquatuning.de/kabel/luef...kabel-4pin-pwm-3x-4pin-pwm-10cm-schwarz?c=448
Für 41 Cent bekommst du hier 1m mehr Schlauch:
http://www.aquatuning.de/wasserkueh...hf-13/10-3/8-id-klar-3m-9-8ft-retailbox?c=361
2l reichen locker, ich schätze mal für eine Füllung wirst du etwas weniger als 1l brauchen.
Beim AGB würde ich übrigens zu einem aus der Aqualis-Serie von Aquacomputer raten, die sind aus Echtglas und dadurch Haltbarer.
Ein paar 45° und 90° Anschlüsse wären auch nicht verkehrt.
Als Einlass und Auslassadaper würde ich welche nehmen, die ein G1/4" Gewinde haben, dann kannst du auch mit einem Winkel aus der Pumpe raus/rein.
z.B. diese hier Einlass- und Auslassadaper
Würde zudem versuchen so viel wie möglich bei AT zu bestellen, da gibt es zu Pfingsten eine Rabattaktion.
MfG
PS: für die Übersicht wäre es vielleicht auch nicht schlecht, wenn du die Komponenten mal in einen Warenkorb packst, den speicherst und den Link dann hier rein stellst.
Das geht sowohl bei CK als auch bei AT.
Dann kann man auch mal drauf klicken und sich die einzelnen Teile noch mal genauer anschauen.
Zuletzt bearbeitet:
(Ergänzungen)
- Registriert
- Aug. 2011
- Beiträge
- 12.984
AW: Planung einer internen Wasserkühlung

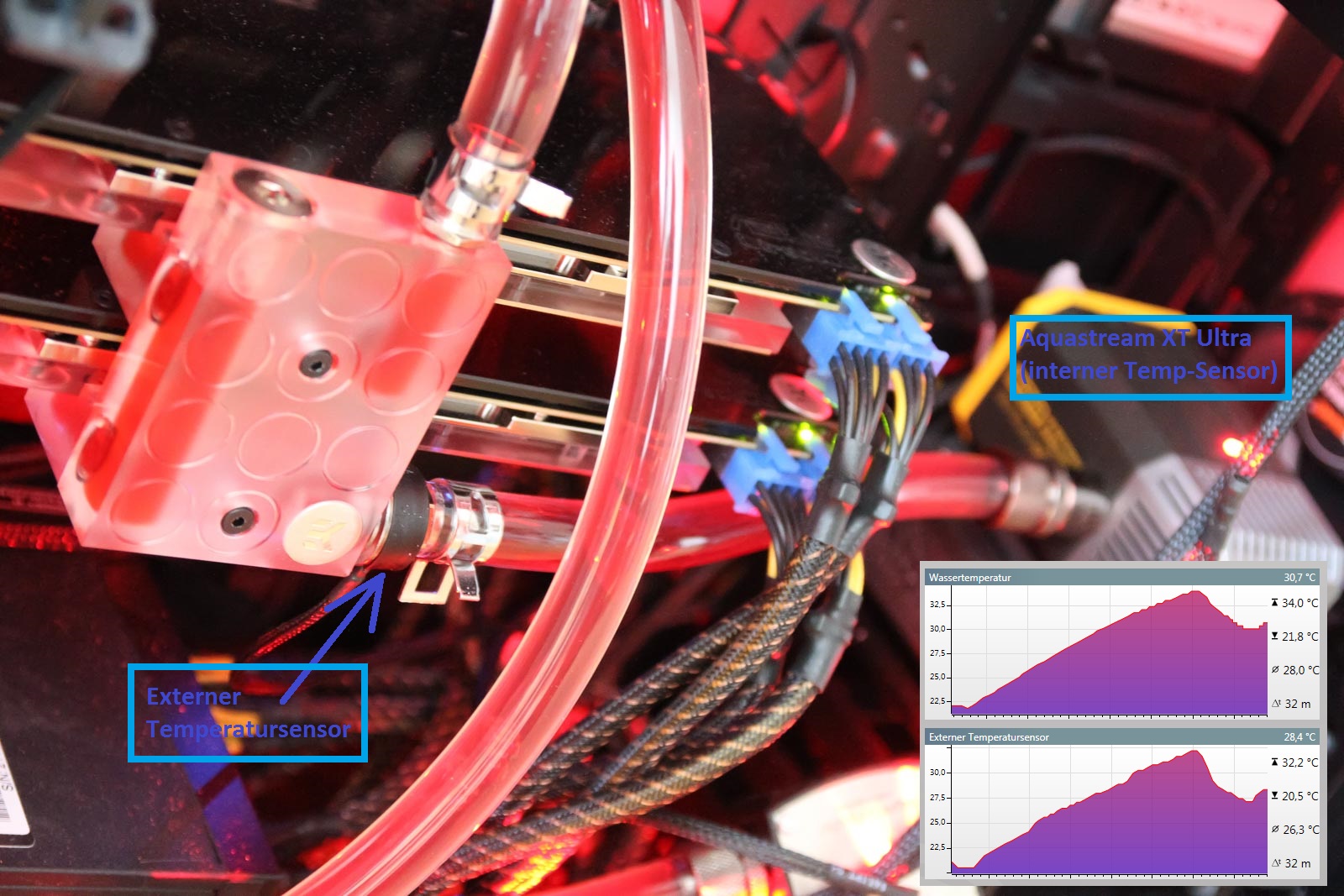

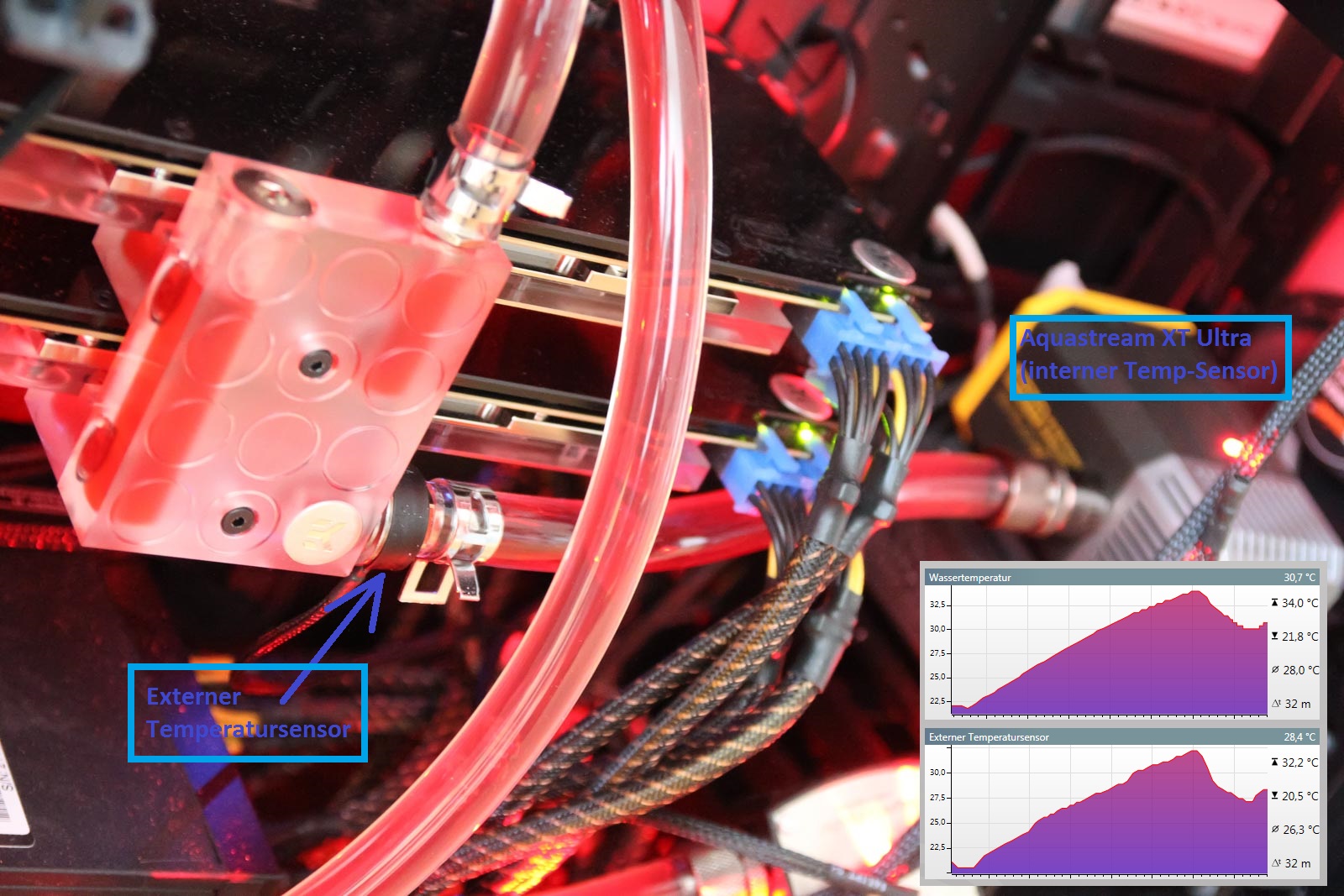

Nachtrag: ich habe jetzt mal die Trägheit bei Temperaturänderungen und die Differenz bei unterschiedlichen Temps in meinem System beobachtet. Das folgende Bild zeigt die Aquastream und den Platz des externen Temperatursensors (um zu zeigen, dass die beiden recht nah beisammen sind). Rechts unten im Bild ist ein Screenshot über die Daten der letzten 60min. der beiden Sensoren eingebettet. Die Trägheit ist minimal abweichend, aber beim Minimum ist ein Messunterschied von 1,3°C, während beim Maximum ein Unterschied von 1,8°C besteht. Während die Wassertemperatur um ca. 12°C sich verändert, ändert sich das Verhältnis der beiden Sensoren um 0,5°C zueinander.
Das Ergebnis darf nun jeder für sich interpretieren. Meiner Meinung nach ist ein externer Sensor kein Fehlkauf
Nachtrag: ich habe jetzt mal die Trägheit bei Temperaturänderungen und die Differenz bei unterschiedlichen Temps in meinem System beobachtet. Das folgende Bild zeigt die Aquastream und den Platz des externen Temperatursensors (um zu zeigen, dass die beiden recht nah beisammen sind). Rechts unten im Bild ist ein Screenshot über die Daten der letzten 60min. der beiden Sensoren eingebettet. Die Trägheit ist minimal abweichend, aber beim Minimum ist ein Messunterschied von 1,3°C, während beim Maximum ein Unterschied von 1,8°C besteht. Während die Wassertemperatur um ca. 12°C sich verändert, ändert sich das Verhältnis der beiden Sensoren um 0,5°C zueinander.
Das Ergebnis darf nun jeder für sich interpretieren. Meiner Meinung nach ist ein externer Sensor kein Fehlkauf
- Registriert
- Juni 2013
- Beiträge
- 1.457
AW: Planung einer internen Wasserkühlung
Zusammenfassung habe ich schon immer nebenbei gemacht, das Einkaufswagen zeug hilft mir gerade nicht, weil ich die ganze Zeit umbaue. Im Anfangspost ist der aktuelle Status auch hinterlegt. Das Define S habe ich bestellt, wird sowieso erst in einer Woche oder so Verfügbar werden.
Denke ich werde dennoch bei dem EK Waterblocks-Reservoir bleiben. Ist etwas dünner. Habe ja nicht ewig viel Platz.
Bezüglich den 90° Winkeln etc. werde ich mal gucken. Da die beiden 360er Radis sehr knapp nur reinpassen (...) kann es passieren dass ich umbauen muss. Deshalb wäre es wohl am besten, wenn ich als erstes Radis, Lüfter (und vielleicht Reservoir +Pumpe) bestelle. Dann kann ich beides in das Gehäuse reinbauen und so genau schauen, welche Anschlüsse ich brauche. Einziger Nachteil: Doppelte Versandkosten bei Caseking (Alles bestellen was geht, außer die Fittings, und dann ist der 2. Versand auch billiger). Dafür minimiere ich die Wahrscheinlichkeit irgendetwas zurück zu schicken und erneut auf etwas warten zu müssen.
@Faust, Danke für die Messwerte!
Zusammenfassung habe ich schon immer nebenbei gemacht, das Einkaufswagen zeug hilft mir gerade nicht, weil ich die ganze Zeit umbaue. Im Anfangspost ist der aktuelle Status auch hinterlegt. Das Define S habe ich bestellt, wird sowieso erst in einer Woche oder so Verfügbar werden.
Habe nun jeweils Splitterkabel reingenommen. Dazu noch der WaKühler für das Aquaero 5LT.Schnitzel128 schrieb:
Denke ich werde dennoch bei dem EK Waterblocks-Reservoir bleiben. Ist etwas dünner. Habe ja nicht ewig viel Platz.
Bezüglich den 90° Winkeln etc. werde ich mal gucken. Da die beiden 360er Radis sehr knapp nur reinpassen (...) kann es passieren dass ich umbauen muss. Deshalb wäre es wohl am besten, wenn ich als erstes Radis, Lüfter (und vielleicht Reservoir +Pumpe) bestelle. Dann kann ich beides in das Gehäuse reinbauen und so genau schauen, welche Anschlüsse ich brauche. Einziger Nachteil: Doppelte Versandkosten bei Caseking (Alles bestellen was geht, außer die Fittings, und dann ist der 2. Versand auch billiger). Dafür minimiere ich die Wahrscheinlichkeit irgendetwas zurück zu schicken und erneut auf etwas warten zu müssen.
@Faust, Danke für die Messwerte!
