Kompatibilität Pins Netzteil bequiet Pure Power

[lech1ffre]

Guten Tag,
ich habe mir einen PC zusammengestellt und gestern bis 2 Uhr nachts die Komponenten eingebaut. Mir jetzt jedoch aufgefallen, dass die Pin Stecker bei VGA und CPU meines 600 Watt be quiet! Pure Power 11 Non-Modular 80+ Gold Netzteils nicht identisch mit dem VGA Anschluss meiner ASUS Dual Radeon RX6650 XT 8GB OC und des CPU Anschlusses des Mainboards MSI MPG B550 Gaming Plus AMD B550 So.AM4 Dual Channel DDR4 ATX Retail ist. Und zwar sind bei den Netzteilkabel auf der linken Seite „Runde Pins“ bei der normalerweise „Eckige“ sein müssten. Die Pins gehen problemlos rein. Hat das irgendeinen Einfluss auf die Stromversorgung. Ist das bei den bequiet Netzteilen normal?
Vielen Dank für die Hilfe.



[MadDog]

sicher das du nicht aus versehen einen 8poligen MB Stecker draufgedübelt hast?
Denn normalerweise ist ein PCI-e Stromstecker genormt und muss passen



[Drewkev]

Mir jetzt jedoch aufgefallen, dass die Pin Stecker bei VGA und CPU meines 600 Watt be quiet! Pure Power 11 Non-Modular 80+ Gold Netzteils nicht identisch mit dem VGA Anschluss und des CPU Anschlusses des Mainboards ist.

Eher hast du da welche verwechselt, die sind nämlich genormt.



[n1tro666]

stecker verwechselt



[SaxnPaule]

bei VGA und CPU

Die beiden sollten sich unterscheiden.

Der mit "VGA" gehört in deine Grafikkarte. Ausschließlich dieser und kein anderer.

Hier sieht man den Unterschied: https://www.computerbase.de/forum/t...-vga-unatx-unterschied.1915434/#post-23544449

Der VGA Stecker passt physisch (aber nicht elektrisch!) in die CPU Buchse, andersrum weder noch.



[lech1ffre]

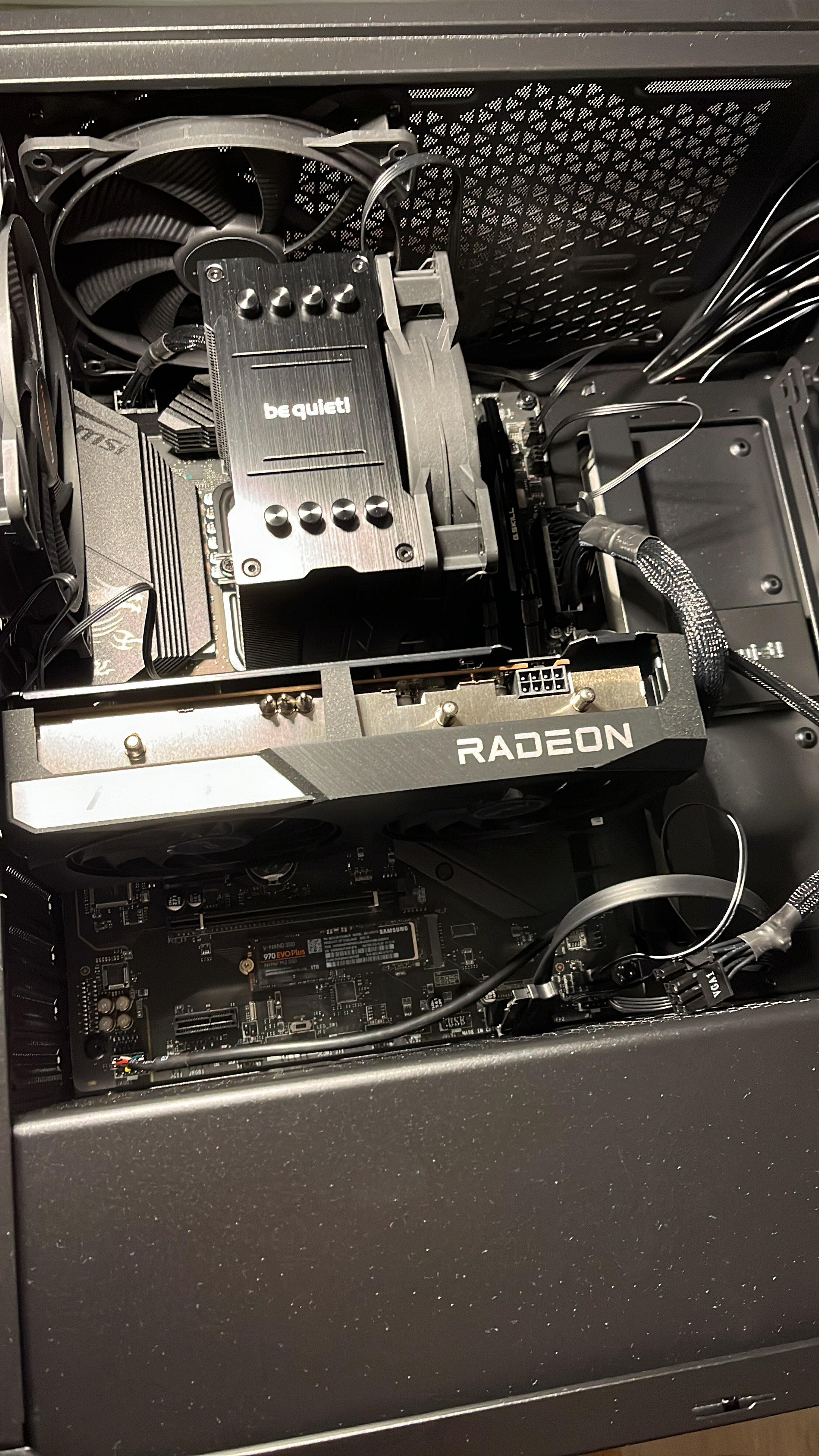

Also in der CPU Buchse ist definitiv das 2x4 Pin CPU Kabel angeschlossen, genauso ist das 1x2 und 1x6 VGA Kabel mit der Grafikkarte verbunden. Ich kann später auch noch einmal ein Foto der Stecker schicken.

Ergänzung (2. März 2023)

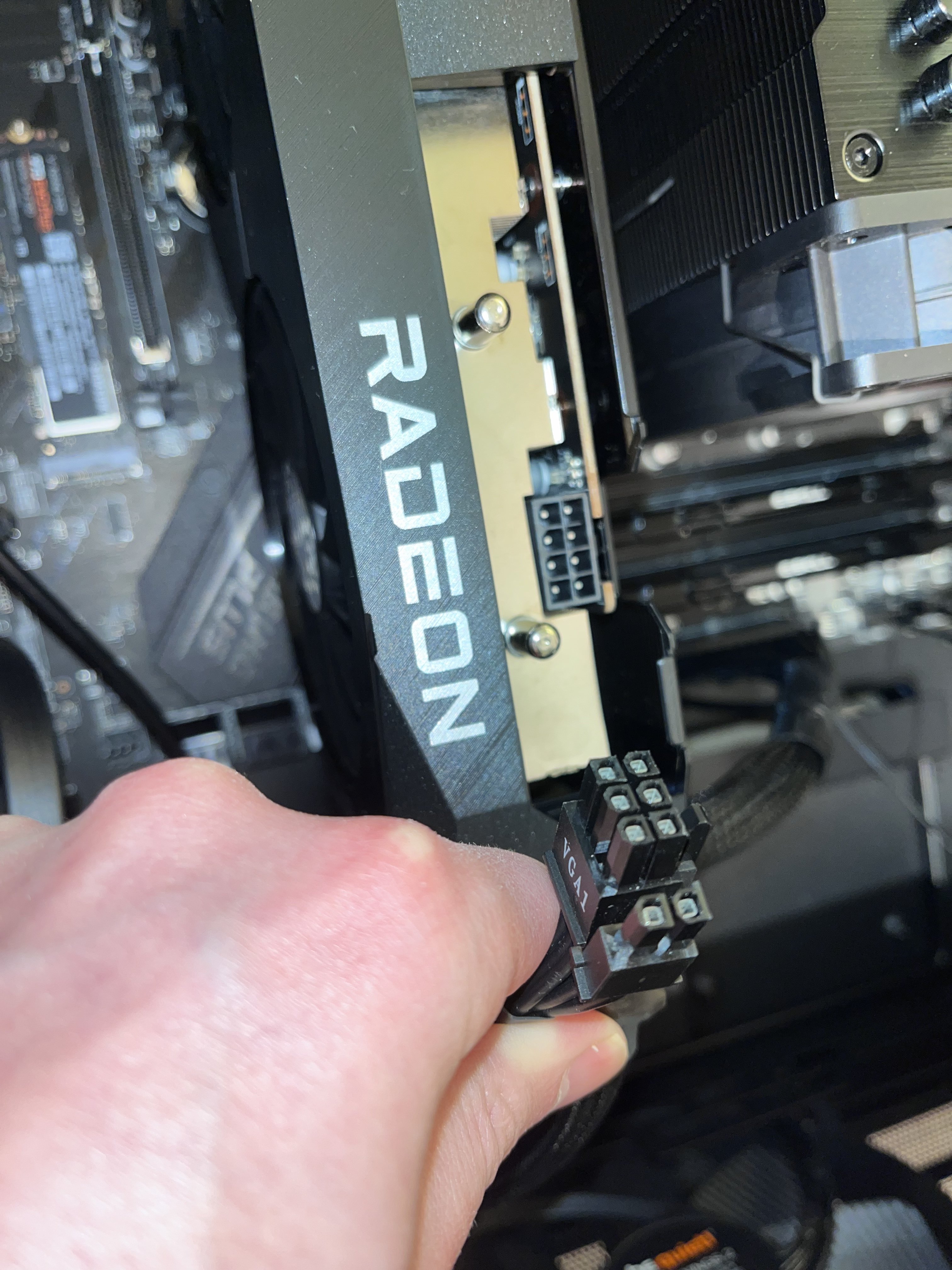

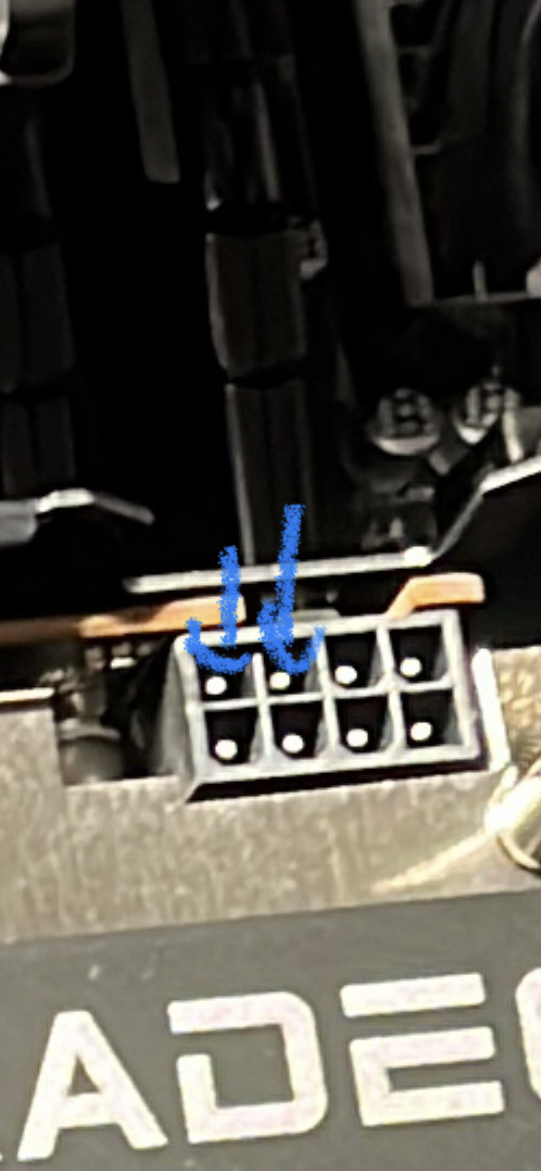

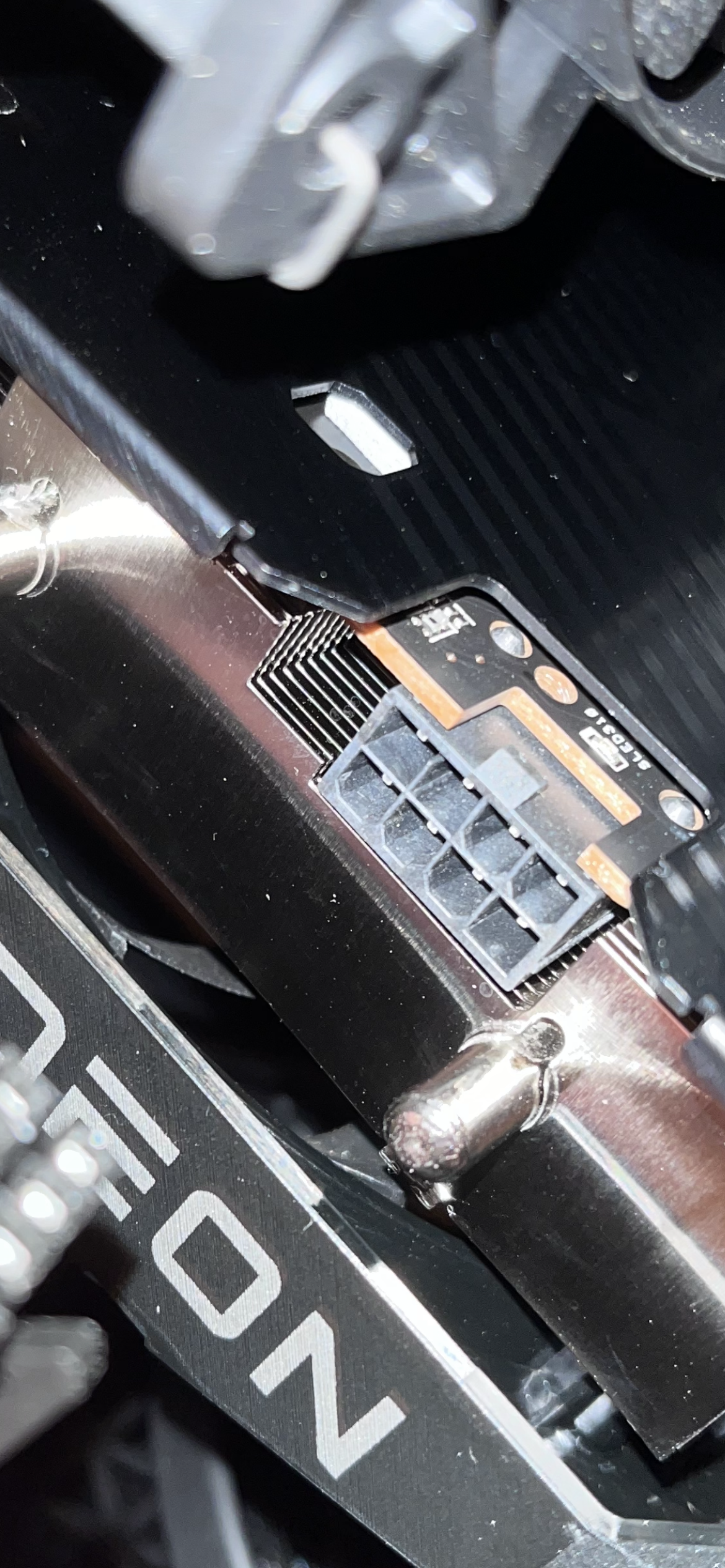

Der VGA Stecker ist bei mir bei den oberen beiden bspw. abgerundet und nicht wie in der Grafikkarte eckig



[Drewkev]

Der VGA Stecker ist bei mir bei den oberen beiden bspw. abgerundet und nicht wie in der Grafikkarte eckig

Entweder du vertauschst da immer noch was oder hältst den Stecker falsch rum, denn diese sind wie gesagt genormt.



[SaxnPaule]

@lech1ffre Mache mal ein Foto vom VGA Stecker.

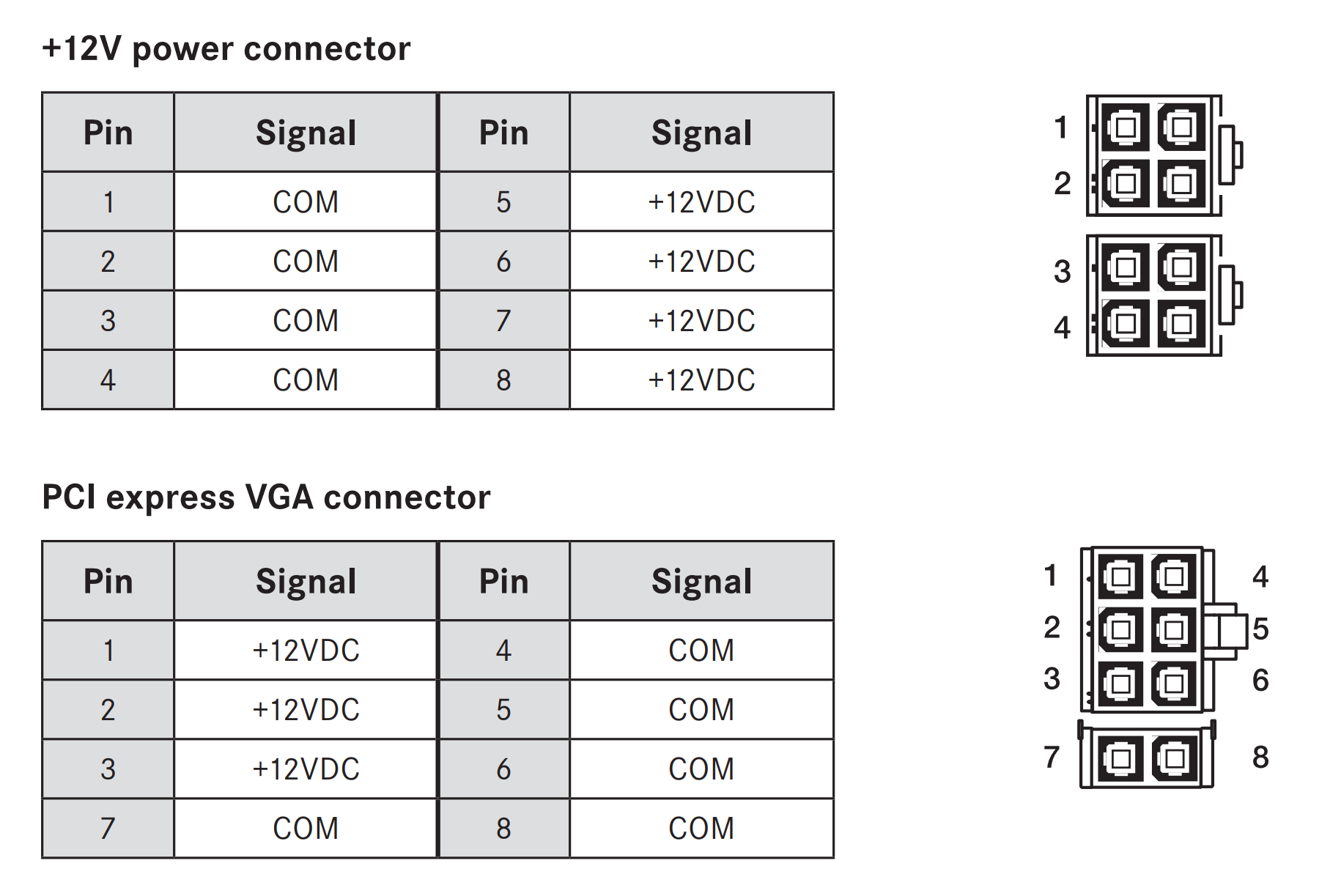

Edit: Aus dem Handbuch:

@Drewkev Das passt wirklich weder zu dem Foto der Graka noch zu der Abbildung in dem verlinkten Thread aus #5



[lech1ffre]

Foto der Stecker mache ich später wenn ich wieder zuhause bin. Danke schonmal für die schnelle Rückmeldung.



[Affenzirkus]

Also das wäre dann ein seltener Fall von Kabelzauberei. Ist selten, kommt aber vor.

Ganz ruhig und werfe nochmal einen Blick ins Handbuch. BeQuiet beschriftet die Stränge für die Grafikkarte (GPU) mit VGA. Beim Kabel für die CPU Stromversorgung steht P8 drauf. Guck nochmal nach. Und wenn die Dinger nicht gleich in die Buchse flutschen, auch mal um 180 Grad drehen. Vielleicht hast Du Einführprobleme. Kommt vor.



[lech1ffre]

Ich werde mir später die Kabel nochmal genau anschauen. Mich wundert aber, dass die Stecker wie im Handbuch des Netzteils beschrieben in der Kombination nicht auf die Grafikkarte passen würden ?



[Drewkev]

Mich wundert aber, dass die Stecker wie im Handbuch des Netzteils beschrieben in der Kombination nicht auf die Grafikkarte passen würden ?

Und wie kommst du darauf? Rund passt doch genauso in eckig.



[lech1ffre]

Okay wenn das kein Problem darstellt, dann werde ich das so anschließen.



[Drewkev]

Der passt garantiert.



[lech1ffre]

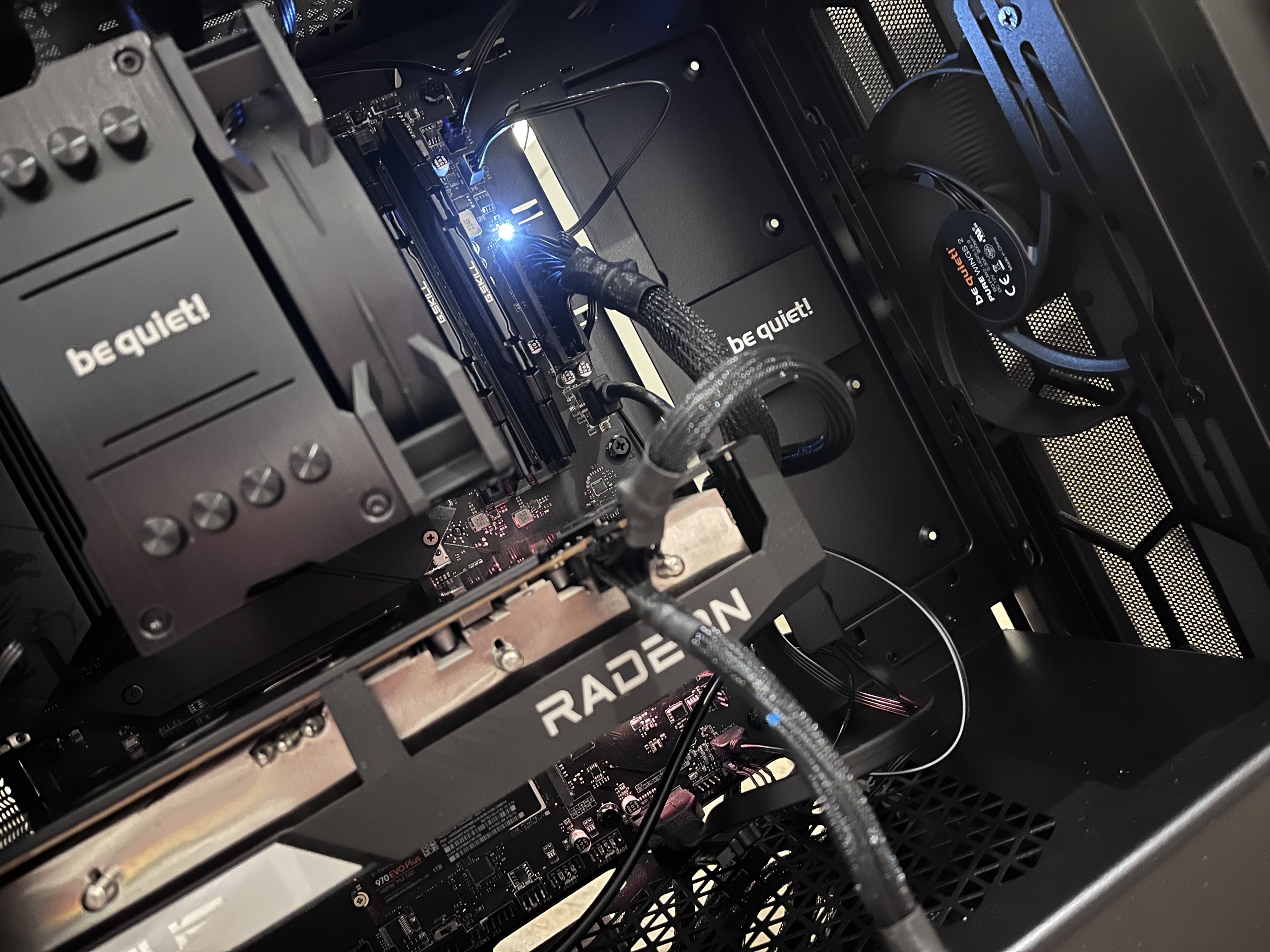

Alle Kabel stecken nun, ich bekomme allerdings kein Bild. Am Mainboard fällt auf dass die DRAM LED Weiß aufleuchtet. Die Lüfter der Grafikkarte laufen nicht, weswegen ich ursprünglich gedacht habe, dass mit der Stromversorgung etwas nicht stimmt und dies im Zusammehang mit den Pins stand. Dies würde ich jetzt ausschließen und davon ausgehen, dass die Grafikkarte erst bei Last die Lüfter anschmeisst. Stimmt das ? Steht kein Bild in Zusammenhang mit der DRAM LED?



[Drewkev]

Nein, deine Grafikkarte hat damit nichts zu tun, die wird noch gar nicht angesprochen a la "Hey, wach auf, du bist jetzt dran, gib uns ein Bild!".

Das Problem ist wie der Name verrät der Arbeitsspeicher. Teste mal beide einzeln im linken, grauen Steckplatz.



[lech1ffre]

Also in D1 MMA1?



[Drewkev]

Nein in A2.



[lech1ffre]

Okay, beide jeweils einzeln in A2. Die LED leuchtet weiterhin weiß.

Das sind die 16GB (2x 8GB) G.Skill RipJaws V schwarz DDR4-3600 DIMM CL16-16-16-36 Dual Kit



[Drewkev]

Bist du dir sicher dass DRAM leuchtet und nicht VGA oder gar Boot?
