Warum meinst Du das Patchfeld sei nicht nach Standard? Er ist doch sogar passend aufgedruckt. Die Reihenfolge der LSA-Kontakte muss ja nicht der Reihenfolge der Buchsenkontakte entsprechen. Damit man für 3-6 die Verdrillung nicht zu weit auseinanderziehen muss, sind diese auf der Leiste oft benachbart angelegt.

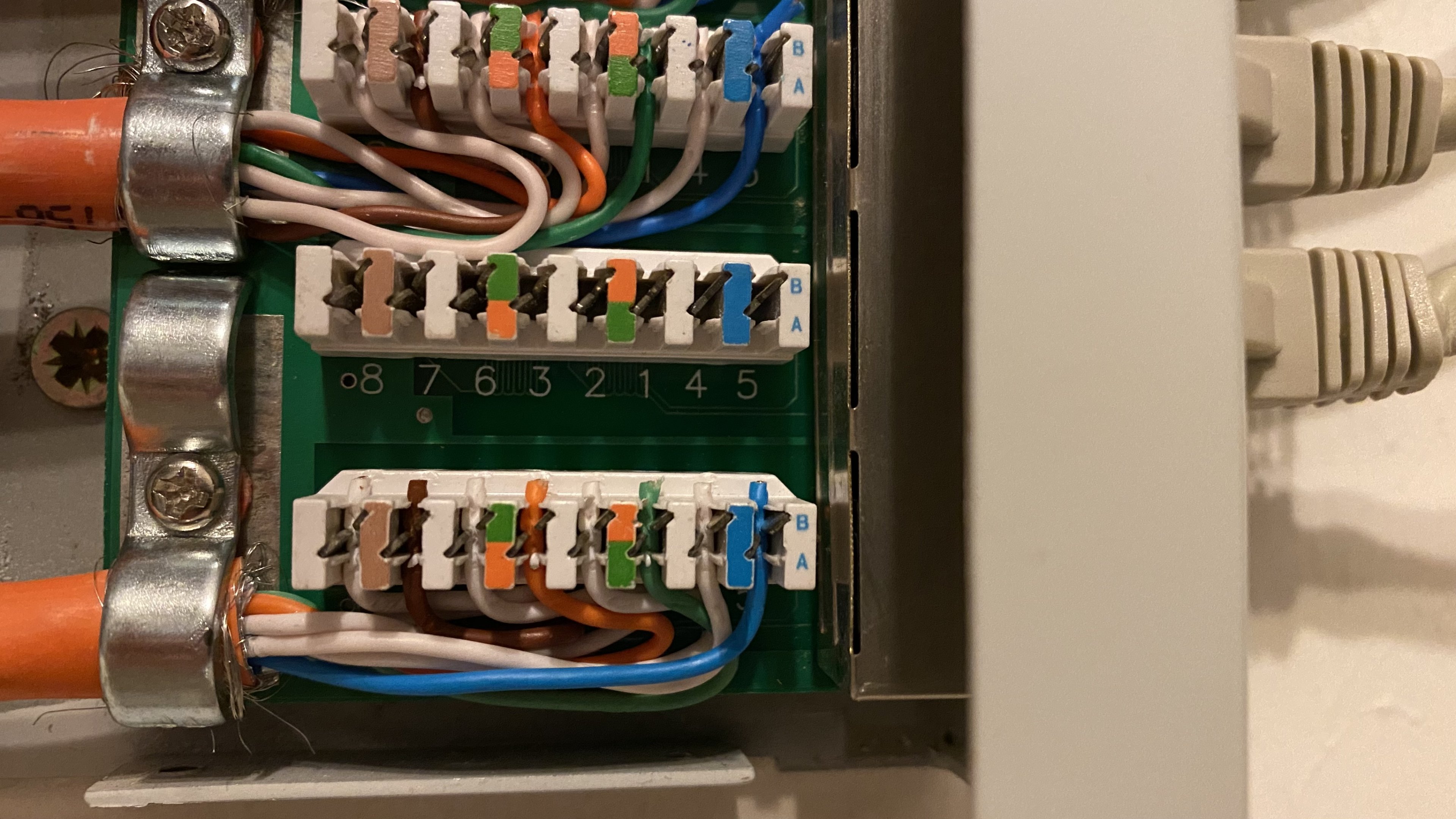

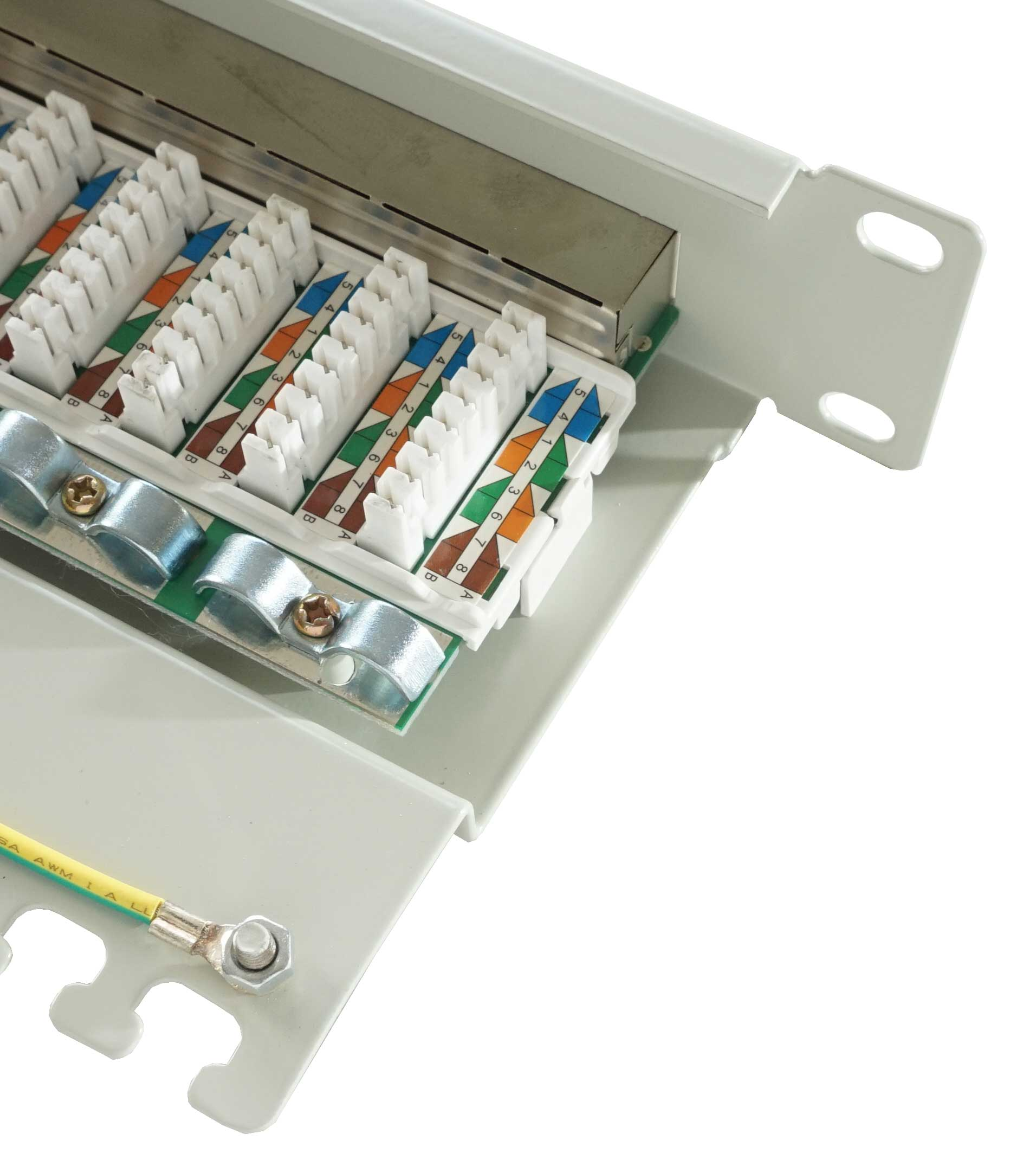

Ja wie die anderen schon vermutet haben muss man das einfach von rechts nach links lesen, dann passt es auch. Die meisten heutigen LSA-Panels lassen solche Fehler meist gar nicht zu, weil sie auch die Farbe/weiß Kodierung mit aufpinseln .
@Raijin
Ich ging jetzt vom aufgelegten TP-Kabel aus. Wenn man ganz penibel sein will, muss das eben auch mit dem orangem bzw. grünen Aderpaar das blaue Adernpaar umschließend aufgelegt werden, was hier laut Fotobeweis ja nicht der Fall ist.
Es gibt aber keinen Standard, der das vorschreibt. Wie gesagt, TIA 568A/B stellt nur eine Farbkodierung der Pins sicher, also Pin-Nummer <> Farbe, aber nicht die Reihenfolge oder das Aussehen von Klemmen. Die Reihenfolge ist ausschließlich im Stecker fest vorgegeben, durch die Pin-Nummer.

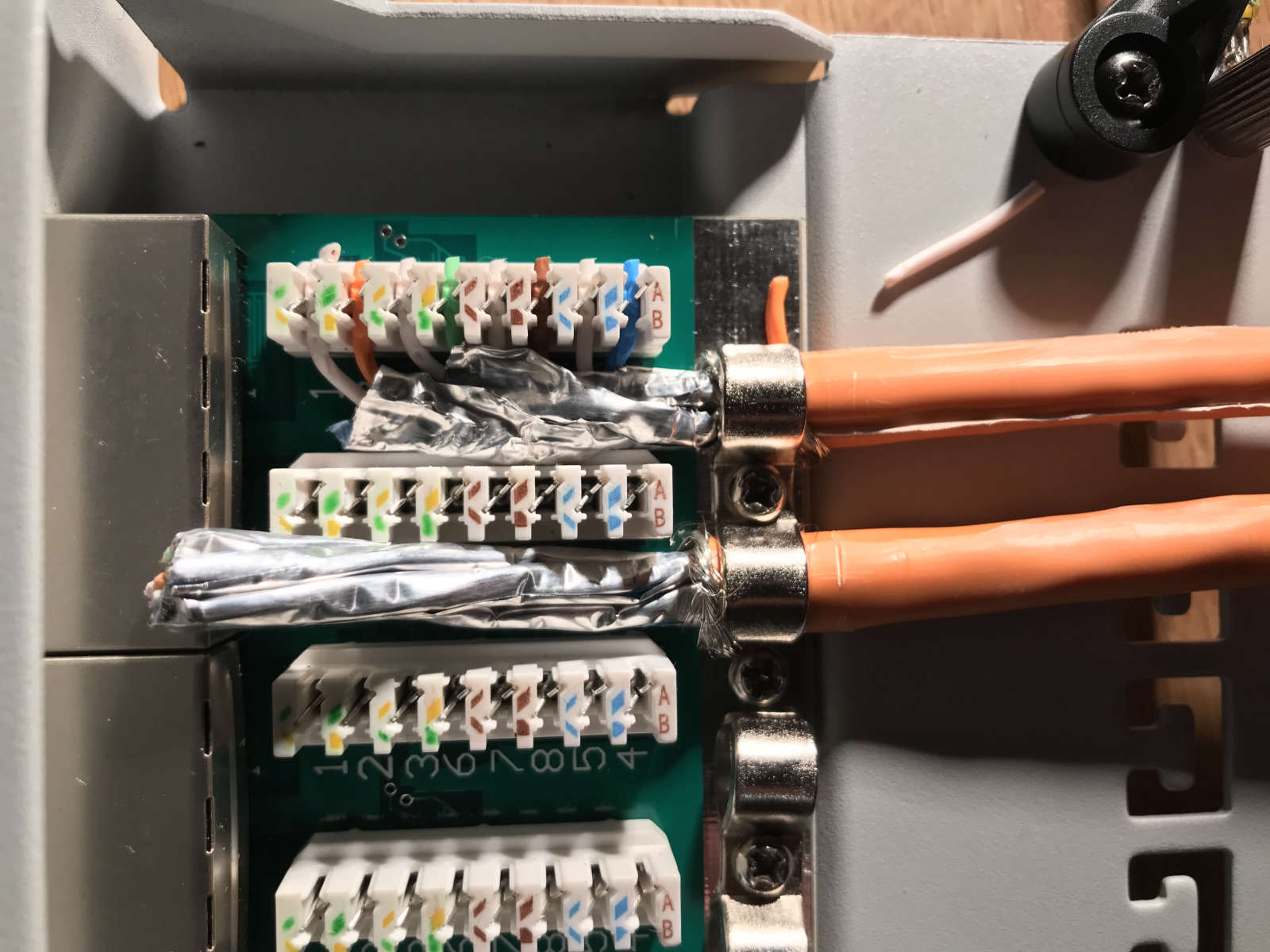

Genau genommen wäre das was du schreibst sogar kontraproduktiv, da man das grüne bzw. orangene Aderpaar dafür weiter aufdröseln muss, die Verdrillung also offener ist als wenn beide Adern nebeneinander lägen. Weniger Verdrillung = schlechtere Störsicherheit. Deswegen ist es durchaus üblich, dass Farbe<>Weiß stets nebeneinander sind wie auch auf den beiden Fotos von @holdes zu sehen ist.
