LAN Netzwerk aufbauen

[letterman1981]

Das Kabelmodem bleibt an der Fernsehbuchse. Der Router wird über die WAN/Internet-Buchse mit dem Kabelmodem verbunden. Beides bleibt im Wohnzimmer. Das im Wohnzimmer ankommende Netzwerkkabel geht in den Router. Das andere Ende aufs Patchpanel und sukzessive auf den Switch, welche beide im Technikraum stehen.
TV & Telefon bleiben damit im Wohnzimmer, weil auch das Kabelmodem im Wohnzimmer bleibt.

Super. Jetzt hab ichs kapiert! Vielen Dank!

Wie findet ihr meinen Warenkorb:

http://www.amazon.de/Patchpanel-Cat...=UTF8&coliid=IH41PFK18FNJC&colid=PN4KX5V3X4O1

http://www.amazon.de/Doppel-Datendo...UTF8&coliid=I1T255ODROG6LE&colid=PN4KX5V3X4O1

http://www.amazon.de/Netgear-GS108-...UTF8&coliid=I3F3MUIBZZDOW0&colid=PN4KX5V3X4O1

Es sind vorerst nur 6 Cat-7 Kabel verlegt. Aber mann weiss ja nie was noch kommt, darum wohl gleich ein 12-fach Patchpanel.

Brauch ich sonst noch was?

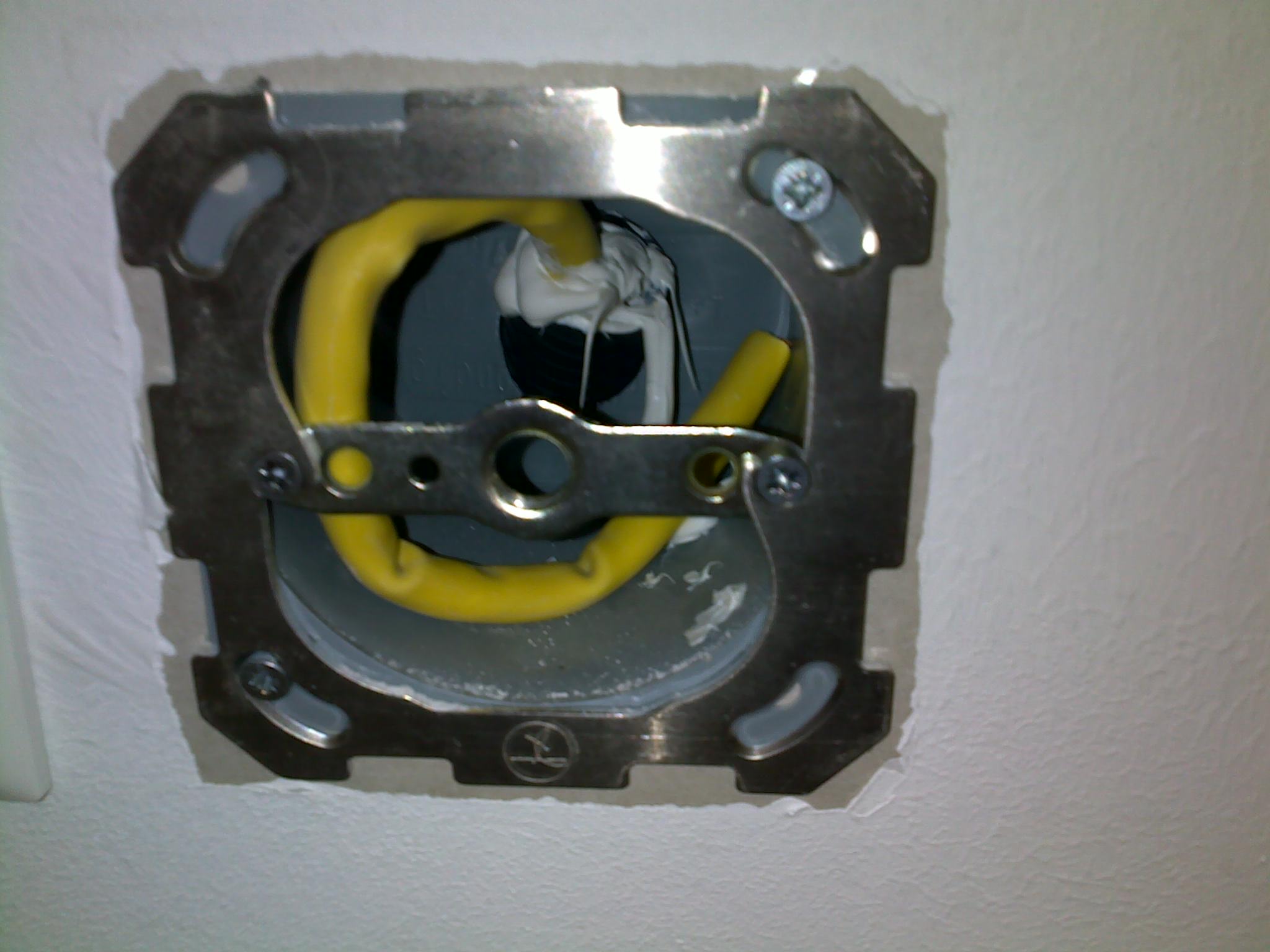

Bild vom Wandanschluss ist angehängt. Habe ich die richtige Steckdose gewähl?



[t-6]

Die Ligawo kenn ich nicht, die Kundenrezensionen erwähnen aber dass der Einbau etwas knifflig sein könnte, weil die Dose relativ viel Volumen hat und das Verlegekabel stark geknickt werden muss. Auf Nummer sicher: BTR & Telegärtner.

Du brauchst btw Unterputz nicht Unterflur.

Brauch ich sonst noch was?

Ein LSA-Tool zum Auflegen: http://www.amazon.de/s/ref=nb_sb_no...3Delectronics&field-keywords=lsa+tool&x=0&y=0



[letterman1981]

Die Ligawo kenn ich nicht, die Kundenrezensionen erwähnen aber dass der Einbau etwas knifflig sein könnte, weil die Dose relativ viel Volumen hat und das Verlegekabel stark geknickt werden muss. Auf Nummer sicher: BTR & Telegärtner.

Du brauchst btw Unterputz nicht Unterflur.


Ein LSA-Tool zum Auflegen: http://www.amazon.de/s/ref=nb_sb_no...3Delectronics&field-keywords=lsa+tool&x=0&y=0

Ich bin mir noch nicht sicher, ob ich die Dose selber anschliessen soll, oder doch lieber ein Elektriker. Ich habe keine Ahnung davon und möchte nichts kaputt machen. Darum habe ich das Werkzeug mal weggelassen. Mal schauen, vielleicht wage ich mich mit einer "dummy" Anleitung doch noch selber ran. ;-) Aber ich bin jetzt froh, dass ich nun schon mal das Material besorgen kann und eine Idee habe, wie das ganze aussehen soll.

Ist diese hier ok, oder empfiehlst du eine andere?

http://www.amazon.de/BTR--Dat-UP-An...11?s=computers&ie=UTF8&qid=1329932245&sr=1-11



[Knufu]

Ein Anlegewerkzeug brauchst Du nur noch bei den "älteren" Varianten der Patchpanels.

Nutze lieber diese Art von Modulen (Hersteller wie schon gesagt wurde BTR oder Telegärtner):

Vorteile:

• bis auf eine normale Zange Werkzeuglos ans Kabel montierbar
• sehr gute Übertragunseigenschaften
• du kannst die Module sowohl im Patchfeld als auch in der AP/UP Dose nutzen

Bei Montage solltest du aber gewissenhaft vorgehen (richtige Beschaltung der Adernpaare; Schirmung beachten; ...)

Übersicht bei diesem Shop über Module/ Modulträger (Patchpanel) diverser Hersteller ...
Wenn Du noch keinen 19-Zoll Schrank hast kannst du das Ganze auch auf Hutschine montieren.... dafür gibt es auch fertige Module siehe Link oben.


Grüße
Ralph



[halskrause]

Wieso? Bietet sich doch an wenn bereits Verlegekabel in der hohen Anzahl liegen.

ich bin davon ausgegangen, dass er kabel inkl. stecker meint. mein fehler.
bei verlegekabel natürlich nur mit patchpanel.

- es sind nur die Cat-7 Kabel verlegt, ohne Stecker drauf,...



[letterman1981]

Also, ich habe nun meine Sachen zusammen.

1. brauche vorerst nur 6 ports: http://www.digitalo.de/products/130174/Patchpanel-Btr-E-Dat-Patchfeld-Ap-Gehaeuse-12er.html

2. http://www.digitalo.de/products/129984/Netgear-Gs108ge-Switch-10-100-1000.html

3. 12x (für 6 Kabel) http://www.digitalo.de/products/130180/Btr-E-Dat-Modul-Cat-6a.html

4. 6x http://www.digitalo.de/products/151525/Btr-Cat-6A-Ral-1013-Up-Netzwerkdose-1x.html

5. Verbindung Patchpanel-Switch 6x: http://www.amazon.de/gp/product/B0061LRK5U/ref=ox_sc_act_title_3?ie=UTF8&m=A2SPS3CI7RTX03

6. obwohl das Werkzeug nicht notwendig sein sollte mit diesen Modulen, aber der Kabeltester ist auch dabei und vielleicht kann ich den Rest doch mal noch gebrauchen: http://www.amazon.de/gp/product/B003CJ02PY/ref=ox_sc_act_title_4?ie=UTF8&m=ALPJ49DNEL3HT

Dazu besorge ich gleich noch ein paar Cat 6a Patchkabel für meine Endgeräte.

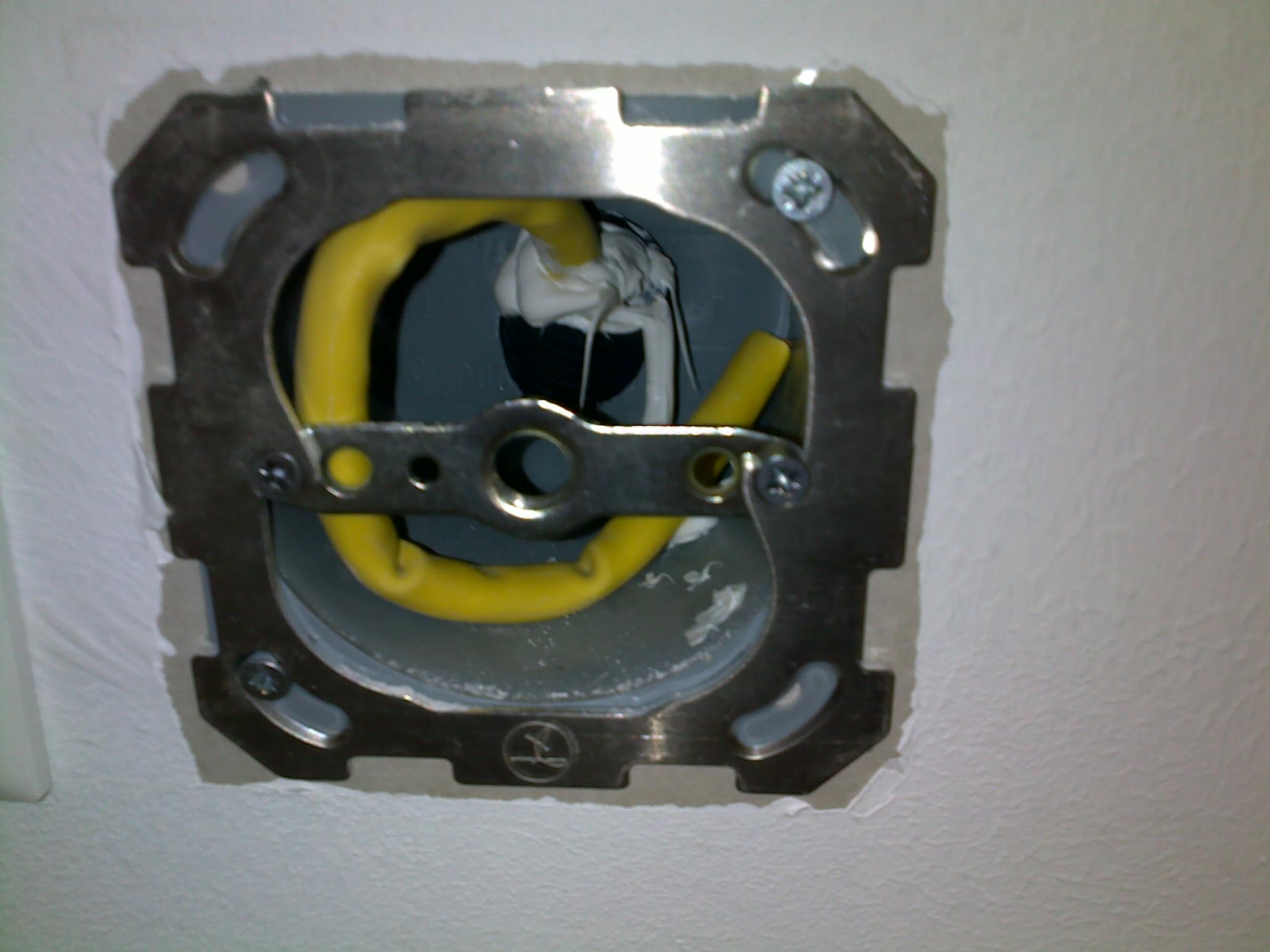

Kann ich diesen Deckel auf meine Dose (siehe Bild oben) montieren?:

http://www.digitalo.de/products/151525/Btr-Cat-6A-Ral-1013-Up-Netzwerkdose-1x.html

oder brauche ich noch so was?:

http://www.digitalo.de/products/151527/Btr-Cat-6A-Anschlussdose-Upo-1-3-Port.html

Mit all dem sollte ich doch Cat6a Standard haben und für die Zukunft gerüstet sein.

was haltet ihr davon?



[Knufu]

6. obwohl das Werkzeug nicht notwendig sein sollte mit diesen Modulen, aber der Kabeltester ist auch dabei und vielleicht kann ich den Rest doch mal noch gebrauchen: http://www.amazon.de/gp/product/B003CJ02PY/ref=ox_sc_act_title_4?ie=UTF8&m=ALPJ49DNEL3HT

Der Kabeltester ist aber wirklich nur ein Gerät zum "durchklingeln". Das sagt Dir noch nichts über die Qualität wie du die Module aufgelegt hast und wie gut der Ganze Link ist! Also erwarte nicht viel davon!!!

Kann ich diesen Deckel auf meine Dose (siehe Bild oben) montieren?:
http://www.digitalo.de/products/151525/Btr-Cat-6A-Ral-1013-Up-Netzwerkdose-1x.html

oder brauche ich noch so was?:

http://www.digitalo.de/products/151527/Btr-Cat-6A-Anschlussdose-Upo-1-3-Port.html

Mit all dem sollte ich doch Cat6a Standard haben und für die Zukunft gerüstet sein.

was haltet ihr davon?

Die Abdeckplatte reicht, da Du ja schon einen UP-Dose eingelassen hast in der Wand. Sollte eigentlich alles Standardmaße haben.

Und noch ein kleiner Hinweis, da die Industrie hier gern schwammig/ unsauber arbeitet und informiert:
Der Standard heißt genau: Cat. 6_A (das GROSSE A ist tiefgestellt).

Alles andere ist FALSCH:

• kleines "a" gibt es nicht
• großes "A" normal daneben entspricht dem Amerikanischen Standard. Der europäische ist 30dB schärfer in den Anforderungen!

Grüße
Ralph
