Lüftersteuerung MSI B650 Gaming Plus Wifi

[Naru]

Nochmals zum Mitschreiben: Der RGB-Hub gehört zum Gehäuse, mit Strom direkt vom Netzteil, oder ist besagter Controller an einem der Header des Mainboards angeschlossen? Wenn Letzteres zutreffend, beschreibe, wie er sich nennt.



[Lachsnacken]

@Naru Ja, der RGB-Hub gehört zum Gehäuse. Soweit ich weiß sollte dieser auch Strom vom Netzteil bekommen. Ich werde Heute nochmal genau schauen wo alles angeschlossen ist, und das dann hier als Bild anfügen.



[Naru]

Bedeutet, die Regelung der vier Lüfter am Tower-Hub erfolgt ausschließlich darüber. Es sei denn, von dem Hub geht ein PWM-Kabel in Richtung Mainboard ab, was die Steuerung per PWM über das Mainboard erlaube.



[Lachsnacken]

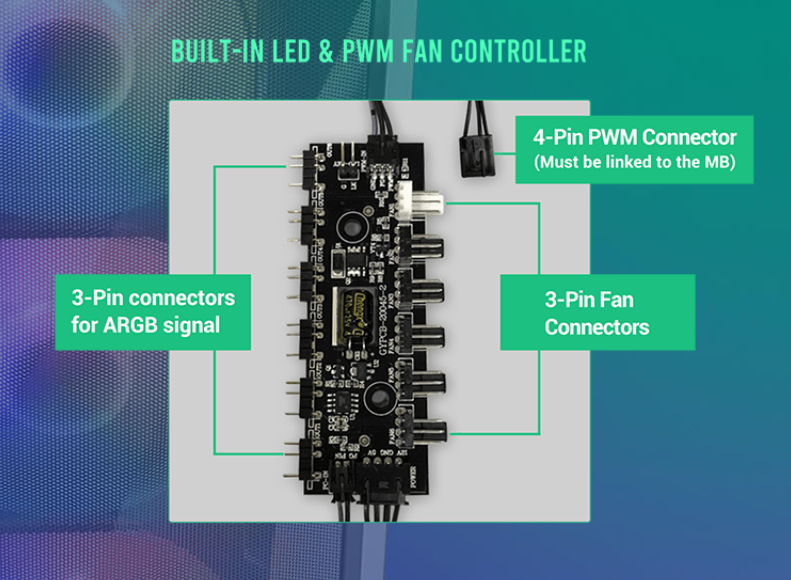

@Naru Der ganze Hub sieht so aus. An der linken Seite stecken Gehäuselüfter mit RGB dran, auf der rechten Seite weiß ich es nicht ganz genau.

Edit: An der Wasserkühlung gibt es oben am Radiator einen 3 PIN (glaube ich) Stecker, an den nix angesteckt ist. Das Kabel davon ist sehr kurz und geht an der Seite an einem Lüfter lang. Ich dachte erst das dieses Kabel an das 3 PIN RGB Kabel von der Wasserkühlung kommt, wenn ich das mache funktioniert das aber nicht. Deswegen habe ich das 3 PIN Kabel von der Pumpe an den RGB Hub gesteckt, und seit dem funktioniert das RGB auch. Ich frage mich nur wofür dieser kleine Stecker ist? Soll der bewusst keine aktive Funktion haben?



[Hardy72]

Ich frage mich nur wofür dieser kleine Stecker ist?

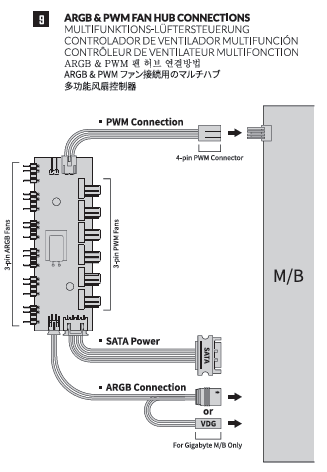

Du meinst den kleinen Stecker ganz unten im Bild, der von ARGB abzweigt? Dieser ist nur für Gigabyte MB und wird hier nicht benutzt.



[Lachsnacken]

Du meinst den kleinen Stecker ganz unten im Bild, der von ARGB abzweigt? Dieser ist nur für Gigabyte MB und wird hier nicht benutzt.
Anhang anzeigen 1555541

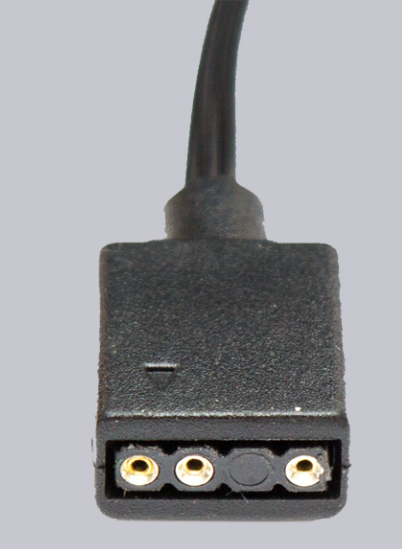

Ich meinte diesen Stecker hier.
Der hängt hinten an dem Radiator ganz kurz dran. Ich weiß nicht für was der gut ist, aber so kurz wie der ist, kann er nicht so wichtig sein, oder? RGB funktioniert ja trotzdem.



[Hardy72]

An der linken Seite stecken Gehäuselüfter mit ARGB dran, auf der rechten Seite weiß ich es nicht ganz genau.

Jeder Lüfter hat 2 Anschlüsse, 1x ARGB für die LED und 1x für den Motor damit sich das Teil auch dreht.
Da 4 Lüfter im Gehäuse vorinstalliert sind, sollten diese jeweils 1x rechts (Motor) und 1x links (LED) angeschlossen sein.
Hier gibt es eine Anleitung zum Thema ARGB von Arctic.
Wichtig ist, dass der FAN-Anschluß, auf dem der PWM-Stecker vom Hub aufgesteckt ist, im BIOS auch auf PWM und nicht auf DC eingestellt ist.

Zum kurzen Stecker: Keine Ahnung, evtl. kann man hier weiteres ARGB-Zeug anschließen, aber wenn die Beleuchtung funktioniert brauchst du den wohl nicht. Sollte in der Anleitung stehen, wofür der ist.



[Lachsnacken]

@Hardy72 PWM/DC kann ich ja im BIOS einstellen, richtig?



[Hardy72]

Ja



[Lachsnacken]

Ja

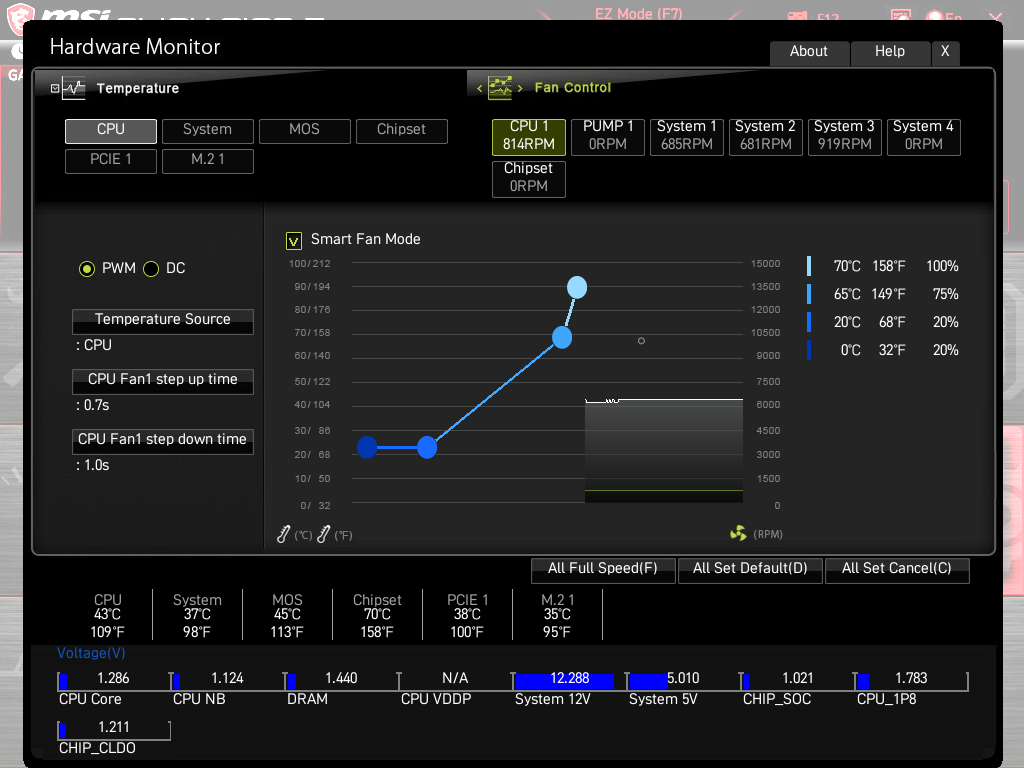

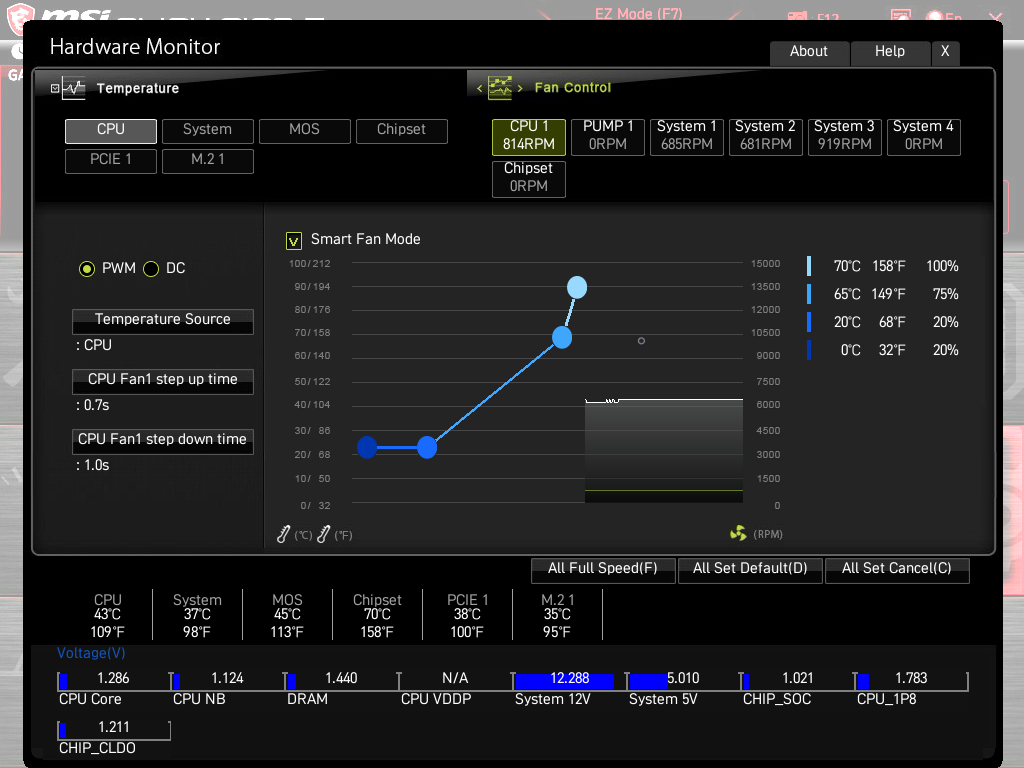

Anhang anzeigen 1555562

Also CPU/PUMP Fan auf PWM stellen, und Gehäuselüfter auf DC?



[Naru]

Ja. ^^



[Lachsnacken]

Hat alles geklappt, danke euch!



[ApolloX30]

FanControl und Dragon Center gleichzeit darfst aber nicht installiert haben, das wird sich gegenseitig beeinflussen.
