M.2 NVMe SSD wird nicht erkannt

[Zephyro]

Hallo zusammen,

ich habe mir zwei neue NVMe SSDs gekauft, um von meinen alten Platten (SSD - zu klein, HDD) wegzukommen.
Mein Motherboard: ASRock X99 Taichi (https://geizhals.de/asrock-x99-taichi-90-mxb380-a0uayz-a1462624.html)
Die neuen SSDs: Samsung SSD 980 PRO 2TB, M.2 inkl. Kühlkörper (https://geizhals.de/samsung-ssd-980-pro-2tb-mz-v8p2t0cw-a2619709.html)

Das Board unterstützt zwar nur bis PCIe 3.0 aber da ich im Laufe der nächsten 1,5 Jahre wahrscheinlich ein neues System zusammenstelle, habe ich mir gleich die neuen SSDs gekauft. Die Abwärtskompatibilität ist ja gegeben, soweit ich weiß.

So, jetzt zum Problem:

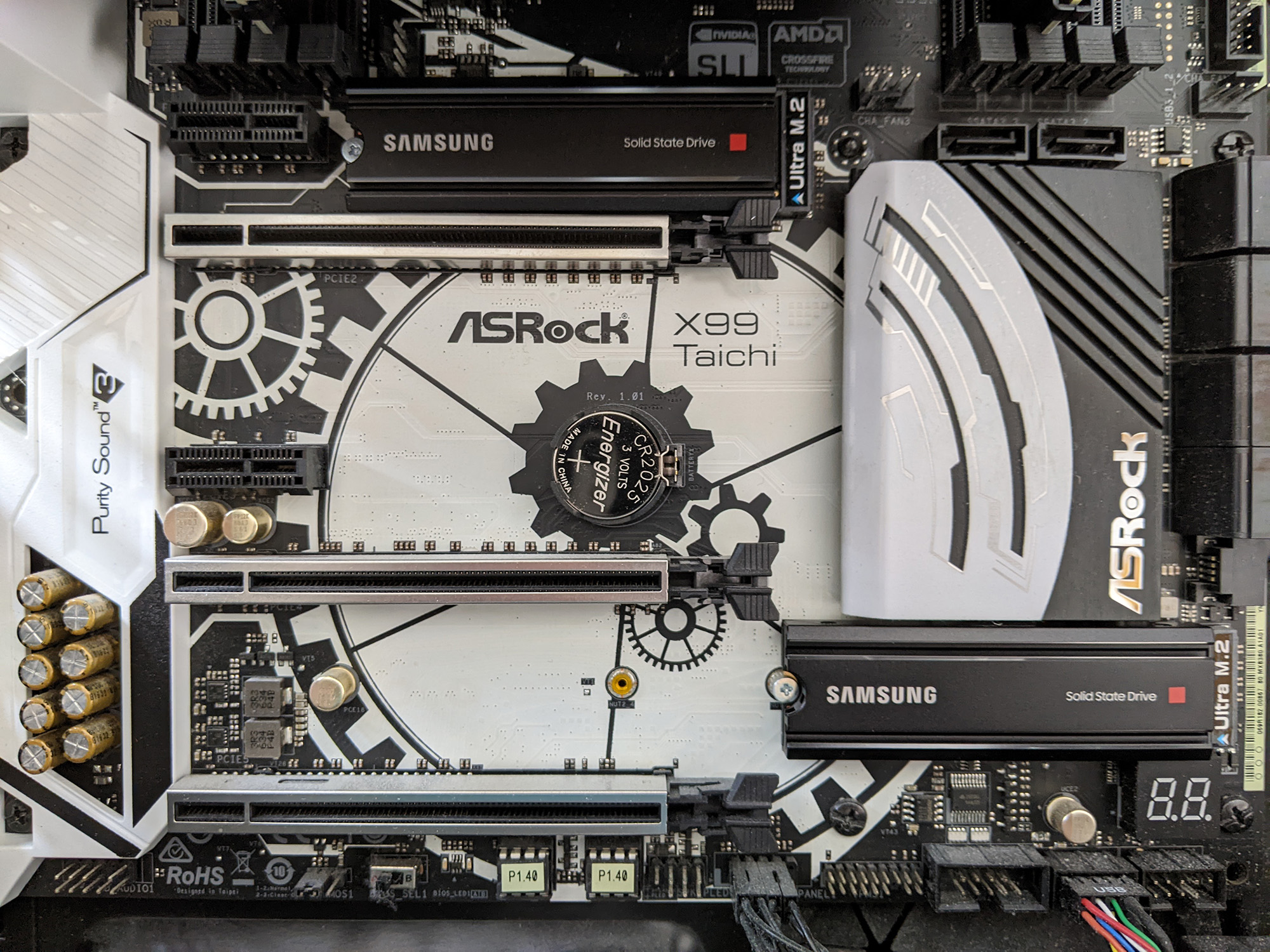

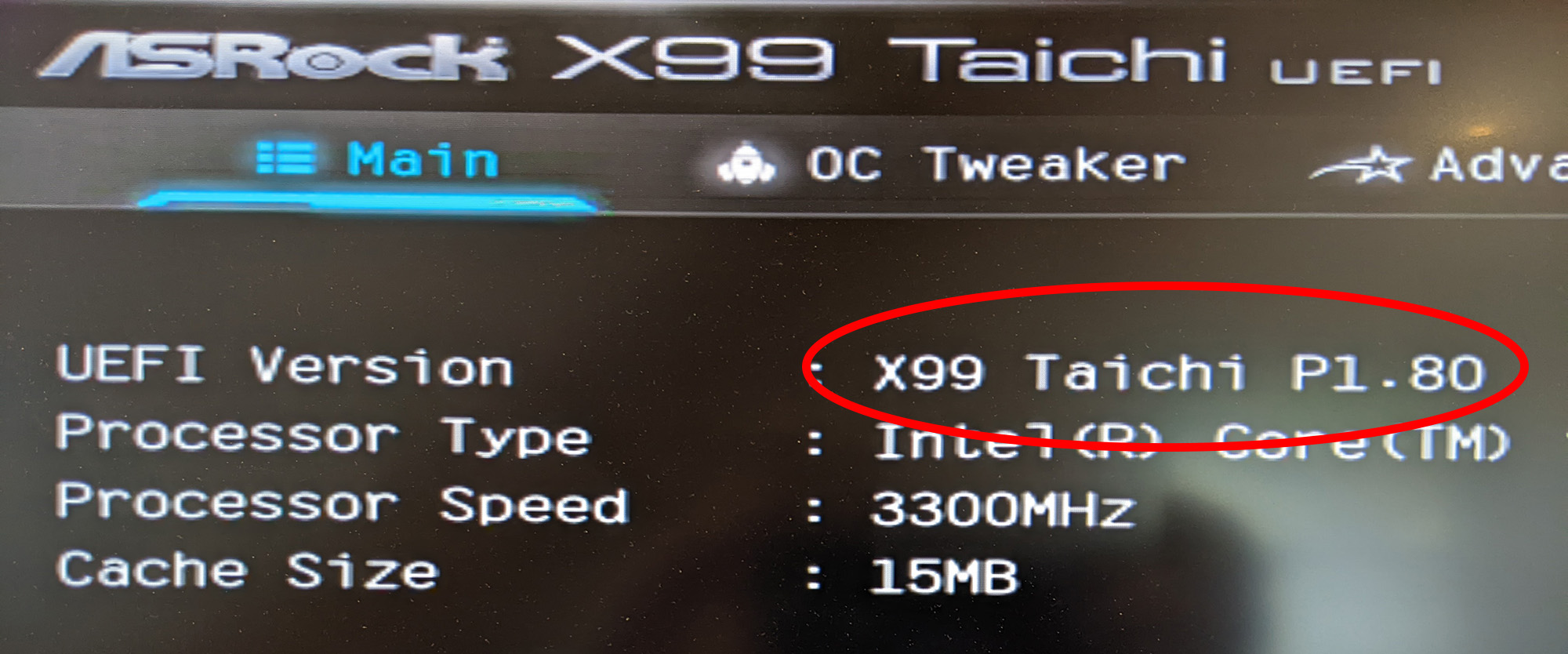

Ich habe beide SSDs am Board montiert aber es wird leider nur eine der beiden erkannt. Habe das BIOS auf die aktuelle Version 1.8 aktualisiert aber das hat mein Problem leider nicht gelöst. Bei meiner bisherigen Lösungssuche habe ich noch folgendes gefunden:

"M2_1, SATA3_0 and SATA3_1 share lanes. If either one of them is in use, the others will be disabled."
"M2_2, SATA3_4 and SATA3_5 share lanes. If either one of them is in use, the others will be disabled."

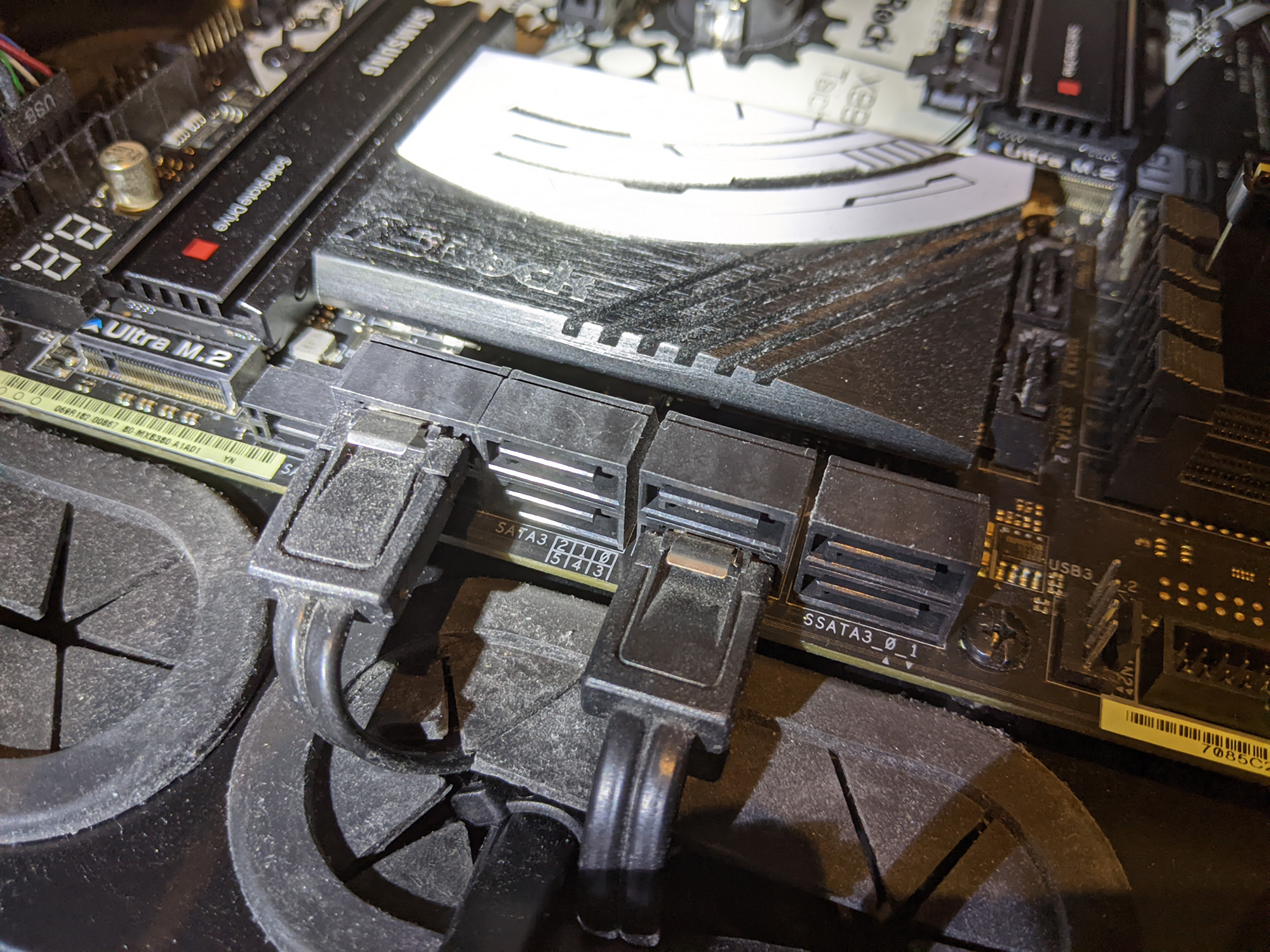

...also habe ich meine alten Platten entsprechend umgesteckt (ich hoffe richtig - Bilder sind anbei). Leider half das auch nicht. Selbst wenn ich alle SATA Slots frei mache, bekomme ich nur eine NVMe SSD im BIOS angezeigt.

Habe die SSDs an den M.2 Slots untereinander auch schon getauscht. An sich funktionieren also beide.

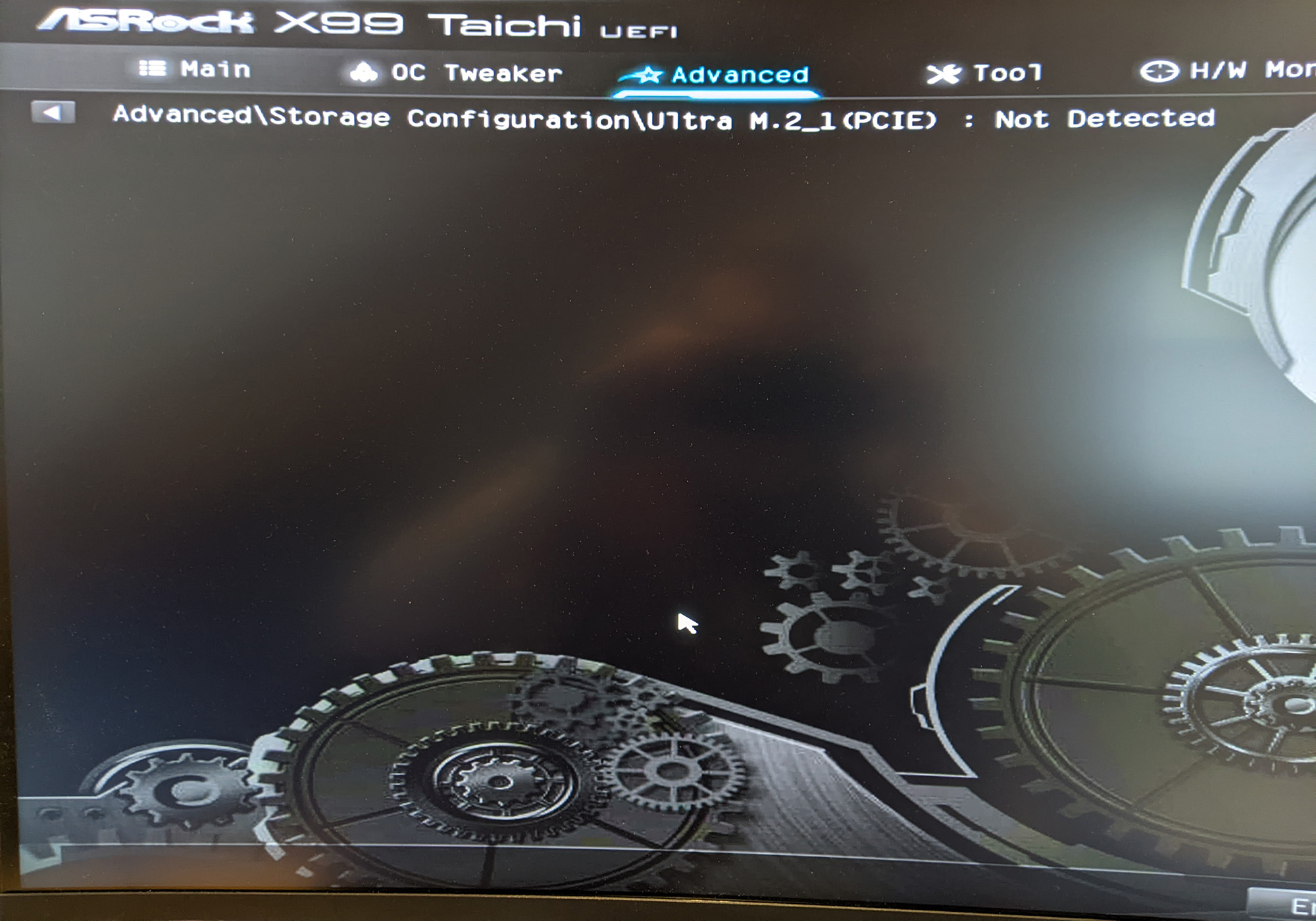

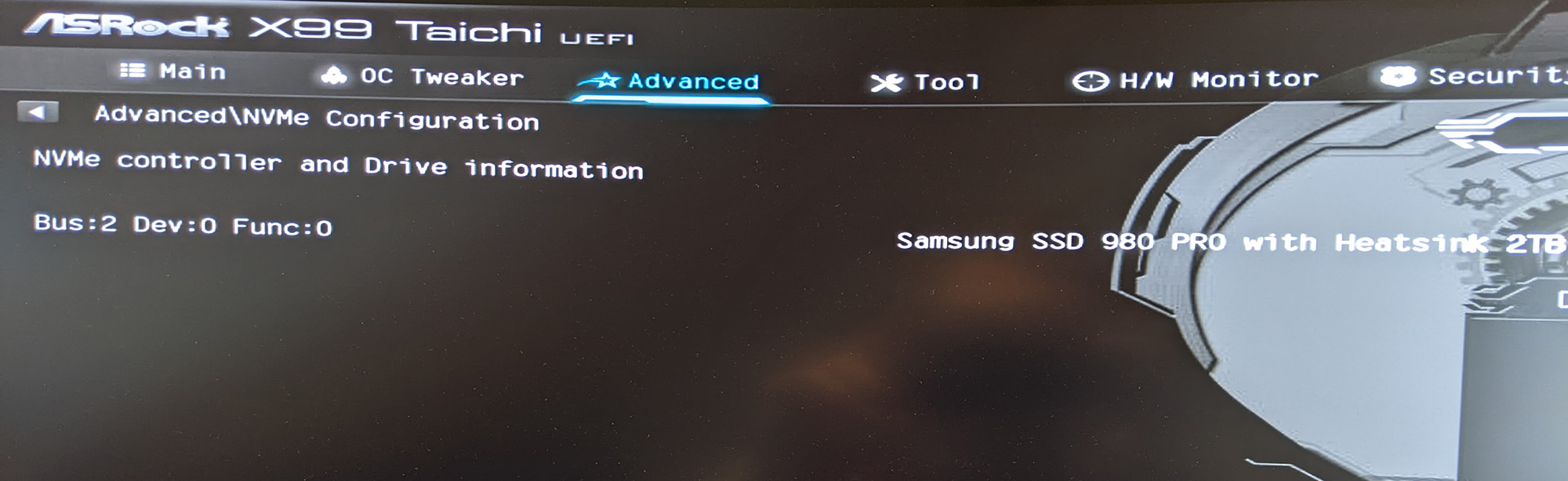

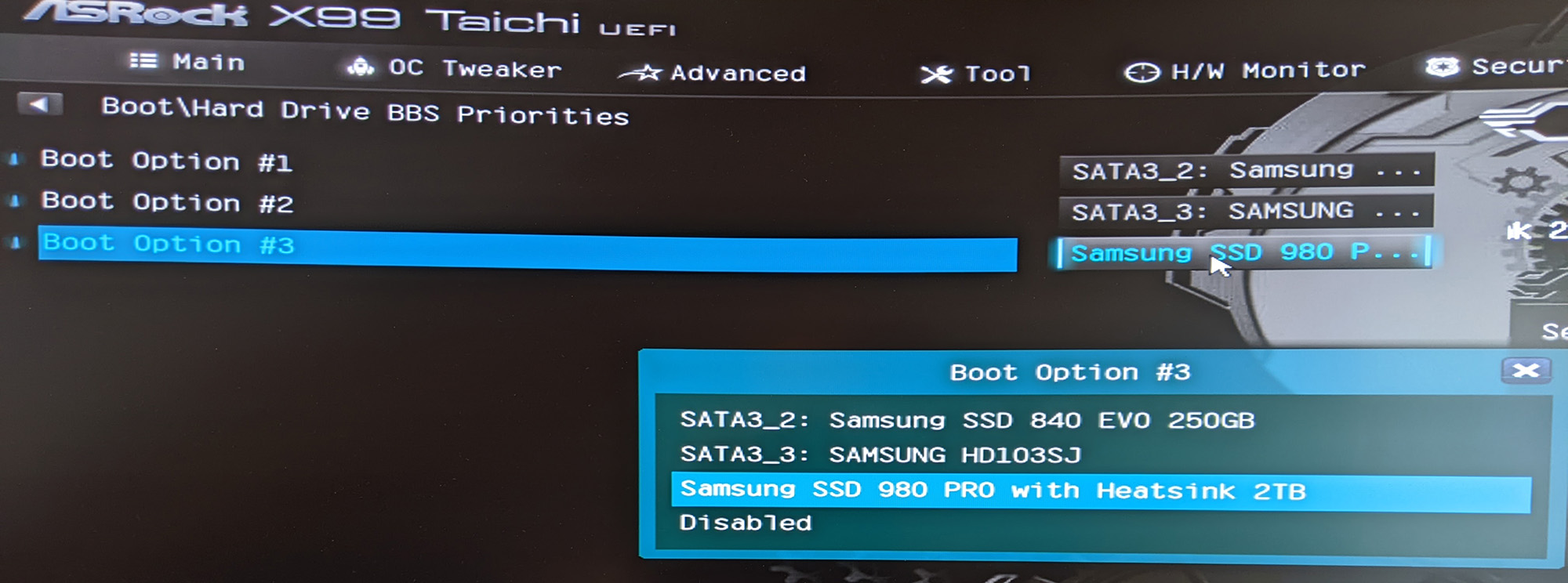

Ich hänge mal ein paar Bilder vom Board und vom BIOS an.

Vielleicht kann mir hier jemand weiterhelfen. Ich finde den Fehler einfach nicht.

Danke euch schon vorab!



[XN04113]

lade mal die BIOS defaults

auf der Homepage steht noch: "Wenn Sie eine CPU mit 28 Lanes installieren, unterstützt der Anschluss M2_1 ausschließlich M.2-Module mit SATA."
welche CPU hast Du denn drinnen?



[wuesty]

kurz zusammengefasst

• beide nvmes gehen (einzeln getestet im Funktionierenden Slot
• Satas richtig gesteckt -> keine Besserung
• auch ohne Satas keine Funktion

gehen wir davon aus das die Montage richtig ist (weil im Slot1 klappt es ja...), bleibt ja fast nur noch ein defekter NVME Slot über.

Oder kannst du Im Bios die einzelnen Slot de- bzw aktivieren? Vll mal bios reset machen und da gleich ohne Satas nur die NVMEs dran haben



[GrumpyCat]

Lob, dass Du ins Handbuch schaust, Tadel, dass Du es nur unvollständig zitierst. Seite 40:

If you install CPU with 28 lanes, the M2_1 only supports SATA type M.2 module

Welche CPU wird denn benutzt?

Im Zweifelsfall einfach einen 10€-Adapter M2 auf PCIe kaufen und die NVMe damit in einen der PCIe-Slots setzen.



[redjack1000]

Ich vermute, es wird ein Corei7 3960x sein

Cu
redjack



[Zephyro]

Arrr.... Hab den Intel Core i7-5820K. Der hat 28 lanes... verdammt!
Was mach ich jetzt?



[GrumpyCat]

Beitrag #4 zu Ende lesen.



[redjack1000]

Was mach ich jetzt?

Siehe #4

Cu
redjack



[Zephyro]

Vielen Dank für die schnelle Hilfe! Lesen kann so einfach sein.

---
EDIT:

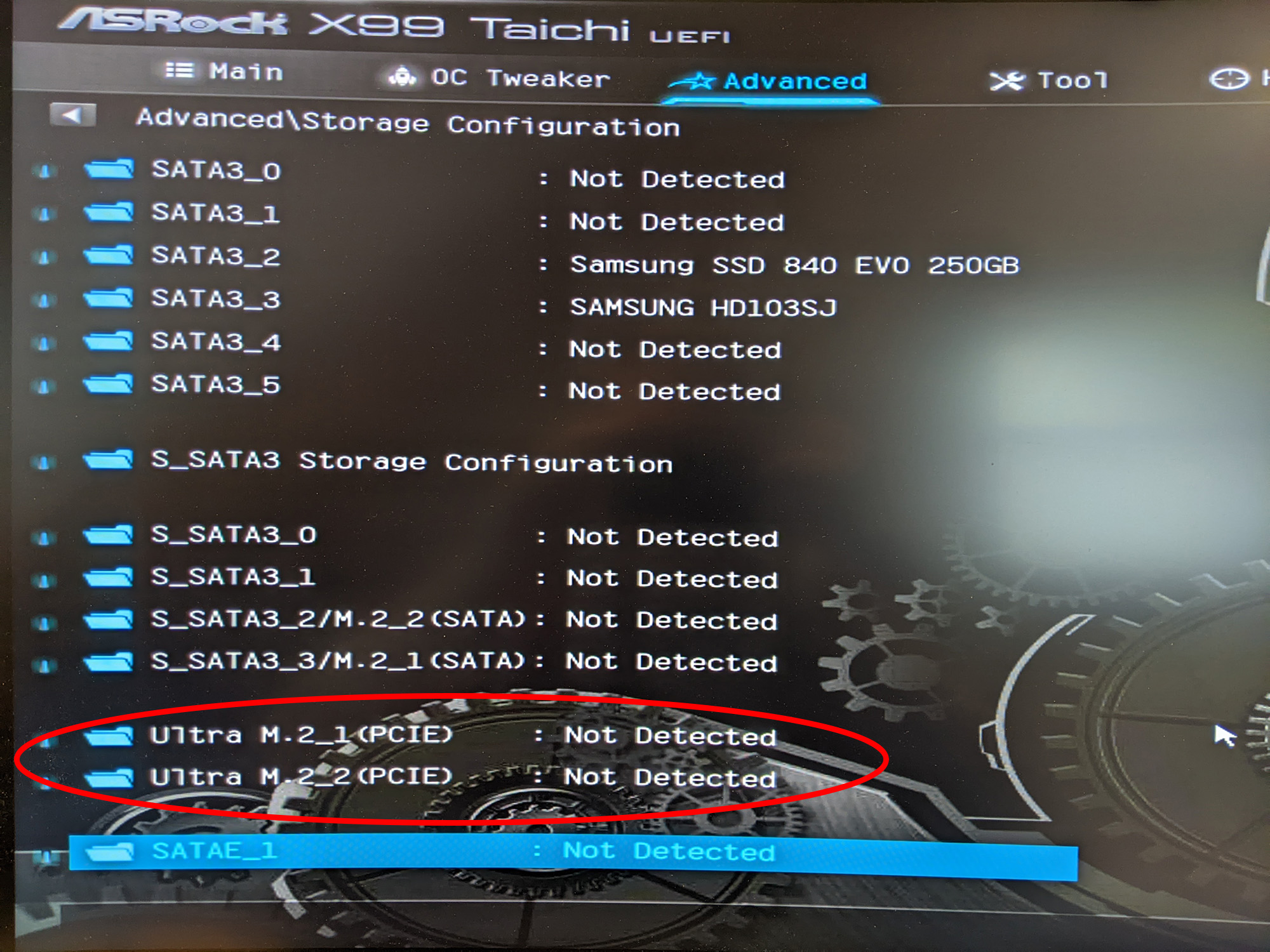

Warum wird im BIOS bei dem Bild mit der Storage Config. nicht mal die eine NVMe angezeigt? Da wo ich den Kringel gemacht habe müsste doch wenigstens eine der beiden angezeigt werden oder nicht?

Problem gelöst. Kann geschlossen werden.
