Maus Sensoren und MCU Liste
Vorab ein kleines Glossar und eine kurze Übersicht:
Derzeit gibt es drei Formen von Navigationssensoren, da wäre zu allererst natürlich die Variante mit einer Kamera und Bildvergleich, mit einer LED zur Untergrundbleuchtung, wobei rotes, infrarotes oder aber auch blaues Licht zum Einsatz kommen kann.(Optical LED).
Dann gibt es die Avago(jetzt PixArt) Laserstream Sensoren, welche im Grunde genauso funktionieren wie Erstgenannte, nur dass diese stattdessen einen Laser zur Untergrundbleuchtung verwenden(Optical VCSEL).
Der Twin Eye von Philips hingegen funktioniert gänzlich anders, er verwendet zwei im 90° Winkel angeordnete Laser, jeweils einer für die X und Y Achse, welche mithilfe des Doppler Effekts Bewegung erkennen.
Wieder ein anderes Konzept verfolgte Cypress Semiconductors mit dem "Opticheck" Verfahren auf das ich hier aber nicht näher eingehen werde da nur sehr wenige Informationen verfügbar sind, das Verfahren ist normalen Optischen Sensoren nicht unähnlich.
A3050 und A3055,
ein Low-Budget Gamingsensor basierend auf dem Officesensor A5050, geringes Anglesnapping, gute Malfunctionspeed, allerdings heftiges jittern über 1000cpi
A3060, A3070, A3080, A3080E,
mittlerweile komplett überholt in allen Bereichen, limitierte CPI Optionen, starkes Angle Snapping, dafür gute Trackinglinearität.
A3090,
gleich wie A3080, minus dem Anglesnapping in den meisten Fällen(SROM abhängig), neuere SROM Versionen bieten mehr CPI Stufen, allerdings kommen diese auch mit Smoothing um die 4000cpi nutzbar zu machen.
A6010,
der erste Laserbeleuchtete Gamingsensor, Performance ist stark von der Oberfläche auf welcher er eingesetzt wird abhängig.
A6090,
eine verbesserte Variante des A6010, höhere Malfunction Speed und bessere Oberflächenkompatibilität ohne große Nachteile.
A9500, A9800,
die aktuelle Generation von Laserbeleuchteten Sensoren, viele Anpassungsmöglichkeiten, dafür sehr schlechte Trackinglinearität.
AM010,
Logitech´s Low Power Sensor, kommt mit adaptivem Smoothing welches ab 2080cpi Verwendung findet, insgesamt eine sehr schnell reagierende Plattform mit sehr guter Genauigkeit bei niedrigen Geschwindigkeiten, Nachteile wären die niedrigen FPS(4000) und vergleichsweise geringe, aber für den Großteil der Spieler ausreichende Malfunction speed von ~2.8m/s.
Angle Snapping aka Prediction,
eine Art Pfadkorrektur die einem hilft gerade Linien zu ziehen, viele Spieler schwören dagegen, es bleibt aber eine Präferenz.

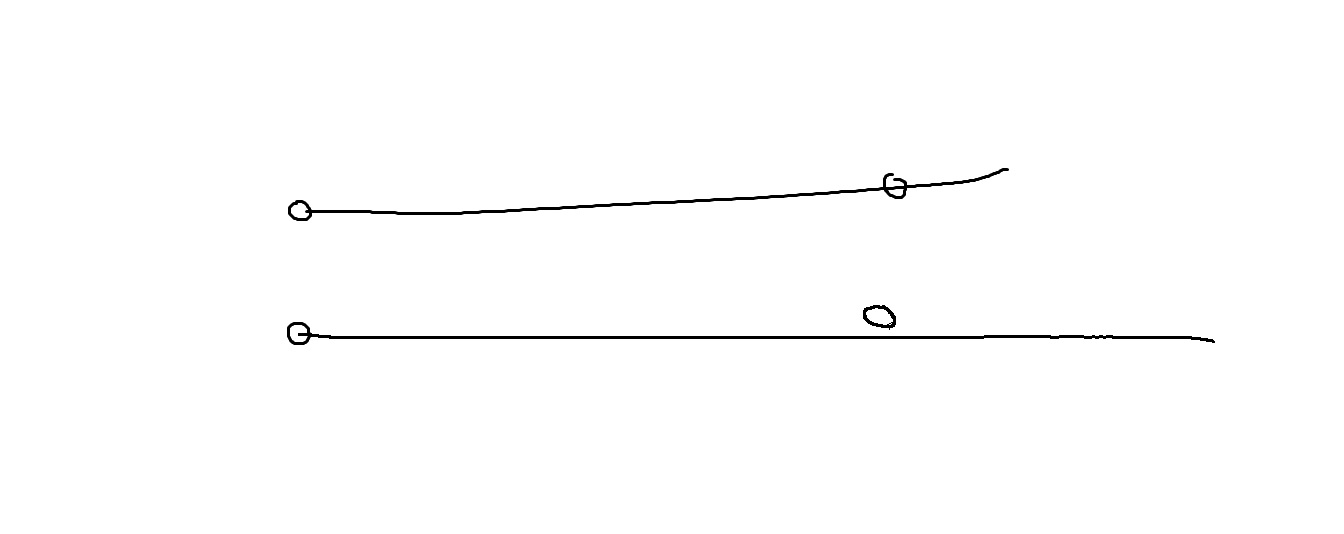

Hier eine Veranschaulichung, ich hab jeweils zwei Kreise leicht versetzt gezeichnet und versucht schnell zu verbinden, die obere Linie wurde mit einer Intellimouse 1.1(MLT04) ohne Angle Snapping gezogen, die untere mit einer EC1(A3060) welche Angle Snapping hat.
Angle Snapping in weiterem technischen Sinne kommt in jedem Sensor vor da diese ansonsten nur Schlangenlinien zeichnen würden.
Angle Error,
einfach gesagt, wie gut das System die tatsächlich eingeschlagene Richtung erkennt, bzw. wie sehr davon abgewichen wird und wie wiederholbar diese Abweichung ist.
CPI/DPI,
ist glaub ich jedem ein Begriff, aber je höher die CPI eines CMOS Sensors(sprich alles mit einer Kamera) sind, desto mehr jittering tritt auf, da die tatsächlich gesehene Fläche vom DSP des Sensors in kleinere Teile geteilt wird.
"Dynamic CPI Scaling"
Ein Algorithmus der die CPI bei keiner oder langsamen Bewegungen verrringert um den Z-Axis Bug zu "beheben", so ähnlich wie Mausbeschleunigung, nur anders herum.
Jittering,
wie ruhig sich der Zeiger bei Bewegungen verhält, bzw. ob er "Treppchen zeichnet", was je nach Unterlage/DPI/Linse oder aber auch Firmware variieren kann.
Lift Off Distance,
kurz LOD, ist die Distanz bis der Sensor keine Bewegungen beim Anheben wahrnimmt, zu niedrig und der Sensor kann auf manchen Untergründen keine Bewegungen mehr wahrnehmen, zu hoch und es wird unbequem. Von einem technischen Standpunkt gesehen ist eine höhere LOD zu bevorzugen, mit Ausnahme der UGS2 Plattform(PMW3366).
Bei manchen Modellen kann man die LOD nach den eigenen Bedürfnissen anpassen.
Malfunction Speed,
ganz einfach, die Geschwindigkeit ab welcher der Sensor keine Bewegungen mehr wahrnehmen kann.
Ovation ONS I / II,
von Cypress entwickelte PSoC Plattform mit Opticheck(Optical Checkerboard) Sensor, die Funktionsweise des ONS Systems erlaubte bis heute unerreichte Reaktionsfähigkeit und ausgezeichnete Bewegungserkennung bei niedrigen Geschwindigkeiten, dennoch blieb der Erfolg aus da das System mit max. 3200cpi keine für den Massenmarkt wichtige Neuerungen bringen konnte.
PAW/PAN-3305DK und PAW3307,
PixArts eigenentwickelter Sensor, verfügt über ein grosses Imagearray, skaliert allerdings schlecht.
Zwei Linsen sind verfügbar, die 1.0x Linse mit welcher die Malfunction Speed 1.8m/s beträgt, die max. CPI liegen bei 3200, maximal nutzbar sind allerdings nur 1600, die 0.5x verdoppelt die Malfunction Speed, halbiert allerdings die CPI. Zusätzlich hat 3305 leichtes Anglesnapping. Die FPS sind mit 3600 auch vergleichsweise niedrig. PAW3307 ist die SoC(System on Chip) Variante des 3305, wodurch keine MCU notwendig ist.
Perfect Control Speed(PCS),
die Geschwindigkeit ab welcher Anomalien(z.B. negative Beschleunigung) auftreten.
Pixel Walk,
Präzision bei niedrigen Geschwindigkeiten und Bewegungserkennung bei niedrigen Geschwindigkeiten, bzw. ob überhaupt Bewegung erkannt wird.
PMW3310,
ein LED beleuchteter Sensor basierend auf dem A9800, bessere Trackinglinearität als A9800, aber schlechter als A3090, allerdings hinsichtlich Cursor Path ist 3310 besser, in Sachen Anpassbarkeit wesentlich mehr Möglichkeiten als die vorherige Generation(50-5000cpi in 50er Schritten, Angle Snapping an- und ausschaltbar). Das alles hat seinen Preis, PMW3310 reagiert langsamer als andere Systeme.
PMW3320,
die Publicversion des AM010 mit max. 3500cpi in Schritten von 250 und etwas mehr FPS.
PMW3366,
von Logitech in Zusammenarbeit mit PixArt entwickelter Sensor, insgesamt leistungsstärker als alle anderen derzeit erhältlichen Sensoren.
S3059,
Exklusivvariante des A3050 für Steelseries.
S3988/S3989,
wie PMW3310 auf dem A9800 basierend, allerdings in anderem Gehäuse und mit wesentlich mehr FPS(~12500), insgesamt besseres Tracking als PMW3310.
Smoothing,
ein Algorithmus welcher eine festgelegte Anzahl an Frames abwartet um einen besseren(jitterfreien) Cursorpath zu ermöglichen, allerdings auf Kosten eines Lags.
Secure read-only memory (SROM),
enthält die Parameter mit denen der Sensor arbeiten soll, das reicht von z.B. CPI Schritten bis hin zu Beleuchtungseinstellungen.
Trackinglinearität(Variance, Speed related Variance, "Speed vs. Resolution")
oder wie Logitech es nennt "Speed versus Resolution", einfach ausgedrückt wie gut die Maus bzw. der Sensor physische Bewegung unabhängig von der Geschwindigkeit umsetzt bzw. ob sich die CPI während einer Bewegung ändern, das kann sowohl in positiver Beschleunigung(zu viele Signale werden gesendet) als auch in negativer Beschleunigung(zu wenige Signale werden gesendet) oder in Beidem abwechselnd enden. In der Praxis wirkt sich das ganze dann wie Mausbeschleunigung aus, und wird auch meistens so bezeichnet.

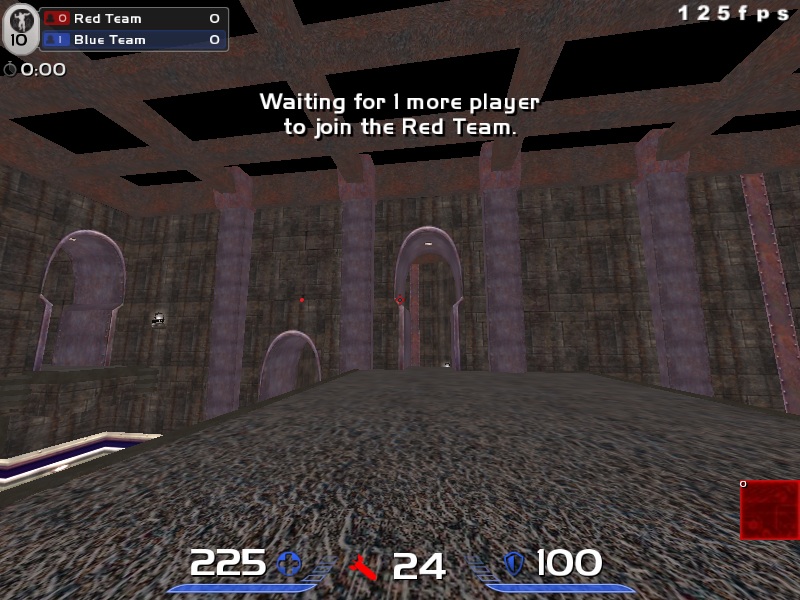

Hier eine Veranschaulichung mit einer Kone XTD(A9800) , der Punkt links ist der Sollpunkt an dem das Crosshair nach einer Mauspadlänge bereits hätte stoppen sollen, das Crosshair ist auf dem Istpunkt.
Z-Axis Bug/Tracking,
eine Eigenheit des Philips Twin Eye, ein Verziehen des Zeigers beim Anheben/Senken der Maus, welche aufgrund der Funktionsweise des Sensors nur schwer änderbar ist. Je niedriger die LOD, desto geringer ist dieses Problem.
Navigationssensoren:
Optical LED
A4tech
Bloody Blazing A6 A3050
Bloody Blazing A9 A3050
Bloody Blazing A91 A3050
Bloody R3a A3050
Bloody R7a A3050
Bloody R8a A3050
Bloody V2 3305DK
Bloody V3 3305DK
Bloody V5 / V5M 3305DK
Bloody V7 / V7M 3305DK
Bloody V8 / V8M 3305DK
Bloody Warrior RT5 A3050
Bloody Winner T5 A3050
Bloody Winner T6 A3050
Bloody Winner T7 A3050
X-710BF/K/H A3060
X-718BK A3080
X-718BK "Rev. 2" 3305DK
X-748K A3080
X-748K "Rev.2" 3305DK
X-755K A3060
X-760H A3060
Asus
Gladius S3988
Sica PMW3310
Strix Claw PMW3310H
Azio
EXO1 PMW3320DB
Commatech
M1 A3090
Coolermaster
Alcor A3090
Mastermouse Pro L PMW3360
Octane A3050
Recon A3090
Spawn A3090
Sentinel III S3988
Xornet A3050
Xornet II PMW3320
Corsair/Raptor Gaming
Katar A3090
M3 DKT A3060
M30 A3090
M40 A3090
M45 PMW3310H
M65 Pro PMW3360
Sabre Optical S3988
Scimitar S3988
Cougar
200m A3050
230m PAW3307
250m A3050
300m A3090
400m A3090
450m PMW3310
500m A3090
530m PMW3310
550m S3988
Revenger PMW3360
Dream Machines
DM1 Pro PMW3310
DM1 Pro S PMW3360
DM2 Comfy PMW3310
Ducky
Secret PMW3310
Emprex
M873u A3080
Everglide
G-1000 A3080
EVGA
TORQ X3 Optical A3090
TORQ X5 Optical S3988
Finalmouse
Finalmouse Ergo PMW3310
Tournament Pro PMW3310
Func/Fnatic Gear
Flick G1 PMW3310
MS-2 A3090
Fühlen
CO300 PMW3320
CW100 OMG PMW3320
Gamdias
Apollo A3050
Erebos Extension Optical A3050
Hades Extension A3050
GEIL
Epicgear Anura A3060
Epicgear Blade A3050
Epicgear Cyclops A3090
Epicgear Cyclops X PMW3310
Epicgear Meduza A3060
Epicgear Morpha S3988
Epicgear Zora A3050
Genius
Maurus A3090
Maurus X A3090
M6-400 PMW-3310
M6-600 PMW-3310
Gigabyte
Raptor A3090
XM300 S3988
Hama
uRage Reaper 3090 A3090
uRage Reaper nxt A3050
Hansung
GTune M40/42 PMW3310
Hori
Edge 101 S3988
I-Rocks
IR-7572 A3090
IR-7810R A3050
M05/IM3 A3090
M06 A3090
M09 A3050
Symphony IRMO5-WP A3090
James Donkey
112S A3050
KTEC
KTM-9500+ A3080
Logitech
G1 S2020
G100 A3055
G100s AM010 N1301T/N1303T
G300/G300s A3055
G302 AM010
G303 PMW3366
G400 A3080E/S3095
G400s S3095
G402 AM010
G403 Wired/Wireless PMW3366DM
G502 PMW3366DM-VWOU
G602 AM010
G900 PMW3366
Mx300 A2020
Mx310 S2020
Mx500 A2020
Mx510 S2020
Mx518 A3080
MX518 2nd Gen. A3080E
Pro PMW3366
NEWMEN
GX1000 Pro PMW3310
GX1-F 3305DK
GX1-Pro A3090
GX1-R A3050
GX1-R "2015 Glare" A3090
GX2 3305DK
GX2-Pro A3090
GX3-Pro A3090
NZXT
Avatar A3080
MadCatz
R.A.T. 1 PMW3320
R.A.T. 1 2nd Gen. -
R.A.T. 3 A3090
R.A.T. 8 PMW3360
R.A.T. Pro S PMW3310
R.A.T. Pro S+ PMW3330
R.A.T. Pro X PMW3310
R.A.T. Pro X+ PMW3360
Microsoft
Intellimouse Optical 1.1 MLT04
Intellimouse Explorer 3.0 MLT04
Wheel Mouse Optical 1.1 MLT04
Blue MLT04
Mionix
Avior 7000 PMW3310H
Castor PMW3310H
NAOS 3200 A3060
Naos 7000 PMW3310H
Ninox
Aurora A3090
Nixeus
Revel PMW3360
Ozone
Exon F90 PMW3360
Neon 3K PMW3320
Radon Opto A3090
Xenon A3050
Perixx
MX-1800B A3090
Puretrak
Valor A3090
QPAD
8k Optical PMW3310
DX-20 PMW3320
OM-75 A3060
Rapoo
V20 A3050
V200 A3050
V300 A3090
Razer
Abyssus S3888
Abyssus 2014 S3888
Abyssus "V2" PMW3329
Boomslang 2007 CE S3668
Deathadder 3500 PMW3320
Deathaddder 3G S3668
Deathadder 3.5G S3888
Deathadder 4G S3988
Deathadder Chroma S3989
Diamondback A3070/A3080
Diamondback Plasma S3088
Diamondback 3G S3668
Krait S3088
Krait 4G S3988
Salmosa (AE) S3668
Taipan 3500 PMW3320
Turret PMW3320
Reachace
DM60 PMW3336
S100 PMW3310
S100 Firewire PMW3310
VX10 A3050
Red Square
1337 PMW3360
Roccat
Kiro A3050
Kone Pure Optical A3090
Kone Pure Optical Military PMW3310H
Kone XTD Optical S3988
Kova A3080
Kova [+] 3305DK-H
Kova 2015 PMW3320
Lua A3050
Pyra 3305DK-H
Savu A3090
Sharkoon
Fireglider Optical 3305DK
M20 3305DK
Sky Digital
NMouse 4k A3090
Speedlink
Ledos A3050
Prime Z-DW 3305DK-H
Steelseries
Ikari Optical A3060
Kana 3305DK-H
Kana v2 A3090
Kinzu VT5366
Kinzu v2 3305DK
Kinzu v3 A3050
Rival / Rival 300 PMW3310H/PAW3310
Rival 100 S3059
Rival 500 PMW3360
Rival 700 PMW3360
Rival Rescuer PMW3320
WoW Legendary 3305DK
Team Scorpion
G-Reaver R2 A3050
Tesoro
Ascalon S3988
Gungnir H5 A3090
Sagitta Spectrum S3988
Sharur A3050
Sharur Spectrum A3090
Thermaltake
Azurues A3080
Azurues mini A3080
Saphira A3090
Talon A3050
Theron Infrared A3090
Ventus R PMW3310
Turtle Beach
Grip 300 A3050
V7
GM120 A3050
Zalman
ZM-M600R A3090
Zowie
AM A3090
EC1/2 A3060
EC1/2 eVo A3090
EC1/2-a PMW3310H
FK A3090
FK-1/1+/2 PMW3310H
Mico 3305DK-H
ZA Series PMW3310H
Optical Laser (VCSEL)
A4Tech
Bloody Terminator TL5 A9800
Bloody Terminator TL6 A9800
Bloody Terminator TL7 A9800
Bloody Terminator TL8 A9800
Bloody Terminator TL9 A9800
XL-740K A6010
XL-747H A6010
XL-750BK A6010
Ace of Sweden
EDGE 3200 A9500
Anyzen
G9 A9500
Aorus
Thunder M7 A9500
Asus
GX850 A9500
GX860 A9800
GX950 A9800
GX1000 A9800
Spatha A9800
Coolermaster
Havoc A9800
Mizar A9800
Sentinel Advance II A9800
Reaper A9800
Corsair/Raptor Gaming
M4 A9500
M60 A9500
M65 A9800
M90 A9500
M95 A9800
Sabre Laser A9800
Cougar
600m A9800
700m A9800
Cyber Snipa
Silencer A9500
Stinger A6090
EVGA
TORQ X5 Laser A9800
TORQ X10 A9800
Func
MS-3 A9500
Gamdias
Erebos Laser A9800
Hades A9800
Zeus A9800
GEIL
Epicgear Anura A9500
Epicgear Meduza A9500
Genius
Deathtaker A9500
Gila A9800
Gigabyte
Krypton A9800
M6900 A6090
M6980 A6010
M6980X A9500
M8000 A6090
M8000X A9500
G.Skill
Ripjaws MX780 A9800
Hades
Eris H2 A6098
Leetgion
Heelion A9500
El'Druin A9500
James Donkey
007 A9800
Logitech
Alienware TactX (Dell) S9500
G3 S6006
G5 S6006
G500 S9500
G500s S9808
G600 S9808
G7 S6006
G700 S9500
G700s S9808
G9 A6090
G9x S9500
Microsoft
Sidewinder A6010
Sidewinder x3 A6010
Sidewinder x5 A6010
Mionix
Avior 8200 A9800
Naos 5000 A9500
Naos 8200 A9800
Nacon/Big Ben
GM-400L A9500
Oklick
Hunter A9500
Ozone
Argon A9800
Neon A9500
Smog A9500
Patriot
V560 A9800
Perixx
MX-2000ll A9500
MX-3000R A9800
Powerlogic
Alien G9 A9500
Prestigio
PMSG1 A9500
Qpad
5K A9500
5K LE A9800
Raidmax
Hoorai A6010
Rapoo
V900 A9800
Razer
Copperhead S6018
Habu (Microsoft) S6018
Ouroboros S9818
Taipan S9818/S9819
Revoltec
Fightmouse Elite A9500
Roccat
Kone A6090
Kone [+] A9500
Kone Pure A9800
Kone XTD A9800
Tyon A9800
Rosewill
RGM-1100 A9800
Sharkoon
Darkglider A9500
Drakonia A9500
Drakonia Black A9800
Fireglider A6010
M51 A9800
Speedlink
Decus A9500
Kudos/Kudos RS A9500
Steelseries
Sensei RAW, Diablo 3, Blackops II, Guild Wars 2,
Heroes of the Storm A9500
MLG Sensei A9800
Sensei, Fnatic A9500
WoW A6090
WoW Cataclysm A9500
Xai A9500
Tesoro
Gandiva H1L A9800
Shrike H2L A9500
Shrike H2LV2 A9800
Thyrsus A9800
Thermaltake
Black "DTA" A9500
Black Element A9500
Level 10M A9800
Theron A9500
Ventus A9500
Ventus X A9500
Volos A9800
Turtle Beach
Grip 500 A9800
Zalman
ZM-GM1 A9500
ZM-GM3 A9800
ZM-GM4 "Knossos" A9800
"Optical checkerboard"
Mionix
Saiph 3200 CYONS1001U
Nova
Slider X600 CYONS1001U
Steelseries
Ikari Laser CYONS1001U
"Doppler Shift"
CM Storm
Inferno PLN2031
Sentinel/Sentinel Advance PLN2032
Ozone
Radon 3K PLN2030
Radon 5K PLN2032
Gigabyte
M8600/M8600 v2 PLN2032
Aivia Uranium PLN2032
Razer
Imperator PLN2032
Imperator 4G PLN2033
Lachesis PLN2031
Lachesis 3.5G PLN2032
Mamba PLN2032
Mamba 4G PLN2033
Naga/Hex/Epic/Molten/2012 PLN2032
Naga 2013/2014 PLN2034
Orochi PLN2031
Orochi 2013 PLN2033
Spectre PLN2032
Tron PLN2032
Saitek/Mad Catz
R.A.T. 3 PLN2030
R.A.T. 5 PLN2031
R.A.T. 5 Refresh PLN2032
R.A.T. 7 PLN2032
R.A.T. 7 Refresh PLN2033
R.A.T. 9 PLN2032
R.A.T. 9 Refresh PLN2033
R.A.T. T.E. PLN2037
R.A.T.M. PLN2033
Tt esports
Black "DTG" PLN2031
"Gaming Mäuse" mit Office Sensoren (LED und VCSEL)
CM Storm
Devastator PAW3309
Gamdias
Demeter A5050
Demeter Laser A5050
Ourea optical PAW3606DL
Gigabyte
GM-M6800 PAW3101
James Donkey
112 PAN3509
Nacon / Big Ben
GM-105 SPCP 168A
GM-300 A5050
Ovann
6d 2400dpi SPCP 168A
Perixx
MX-800 A5050
Zalman
ZM-M300 A5050
MCU´s:
A4Tech
Bloody V3 SoNiX SN8F2253BSG
ASUS
ROG Gladius STMicroelectronics STM32-F103-T6U6A
Strix Claw NXP LPC11U14F
CM Storm
Havoc SoNiX SN8F2288
Mizar Holtek HT32F1755
Recon Cypress CY7C64356
Sentinel Advance II SoNiX SN8F2288FG
Spawn Cypress CY7C64356
Xornet Cypress CY7C64343
Corsair
M45 Freescale MC9S08JM32
M65 Freescale MC9S08JM32
M65 Pro NXP LPC11U37F
M95 Freescale MC9S08JM32
Cougar
700m NXP LPC11U14F
Feenix
Nascita Holtek HT82A525R
Func
MS-3 Weltrend WT6573F
Genius
G510 Weltrend WT6573F
Gila NXP LPC11U14H
Maurus X NXP LPC11U14H
Leetgion
El'Druin Holtek H82A525R
Logitech
G300 SunplusIT SPCP866E2A
G302 STMicroelectronics STM32-L100 R8
G400 SunplusIT SPCP866E2A
G400 "Rev.2" SunplusIT SPCP866E2A
G402 STMicroelectronics STM32-F102
G500 Freescale MC98JW32
G502 STMicroelectronics STM32-L100 R8
G9X Freescale MC98JW32
MX 518 2nd Gen. Cypress CY7C63743C
Mad Catz
R.A.T. T.E. Cypress CY7C64215
Microsoft
Intellimouse Explorer 3.0 MLT04 (SoC)
Intellimouse Optical 1.1 MLT04 (SoC)
Wheel Mouse Optical 1.1 MLT04 (SoC)
Mionix
Avior 7000 STMicroelectronics STM32-F103-RBT6
Avior 8200 STMicroelectronics STM32-F103-RBT6
Naos 7000 STMicroelectronics STM32-F103-RBT6
Naos 8200 STMicroelectronics STM32-F103-RBT6
Razer
Abyssus 3.5G ELAN Microelectronics EM78M680DCMJ
Abyssus 2014 NXP LCP11U22F
Deathadder 3.5G Cypress CY7C64215
Deathadder 4G/ Chroma Freescale MC9S08JM32
Imperator 3.5G Freescale MC9S08JM6
Taipan NXP LPC11U14F
Roccat
Kone Pure STMicroelectronics STM32-F103-C8T6
Kone Pure Military STMicroelectronics STM32-F103-C8T6
Kone Pure Optical STMicroelectronics STM32-F103-C8T6
Kone XTD STMicroelectronics STM32-F103-C8T6
Lua Cypress CY7C643
Savu NXP LPC1343
Sharkoon
Darkglider Holtek HT82A525R
Steelseries
Ikari Optical Cypress CY7C64215
Kana Freescale MC9S08JM8
Kana v2 Freescale MC9S08JM8
Kinzu v2 Freescale MC9S08JM8
Rival Freescale MC9S08JM16
Sensei STMicroelectronics STM32-F103-C8T
Sensei RAW Freescale MC9S08JM16
Sensei Wireless Freescale MC9S08JM60
XAI STMicroelectronics uPSD3422e
Tt eSports
Azurues SoNix SN8F2255B
Level 10 M SoNiX SN8F2288FG
Theron SoNiX SN8F2288FG
Ventus SoNiX SN8F2288F6
Volos NXP LCP11U34F
Zalman
ZM-GM4 "Knossos" Freescale MC9S08JM16
Zowie
AM Cypress CY7C64215
EC1/eVo/CL Cypress CY7C64215
EC2/eVo/CL Cypress CY7C64215
FK Cypress CY7C64215
FK1 Cypress CY7C64215
FK2 Cypress CY7C64215
Vorab ein kleines Glossar und eine kurze Übersicht:
Derzeit gibt es drei Formen von Navigationssensoren, da wäre zu allererst natürlich die Variante mit einer Kamera und Bildvergleich, mit einer LED zur Untergrundbleuchtung, wobei rotes, infrarotes oder aber auch blaues Licht zum Einsatz kommen kann.(Optical LED).
Dann gibt es die Avago(jetzt PixArt) Laserstream Sensoren, welche im Grunde genauso funktionieren wie Erstgenannte, nur dass diese stattdessen einen Laser zur Untergrundbleuchtung verwenden(Optical VCSEL).
Der Twin Eye von Philips hingegen funktioniert gänzlich anders, er verwendet zwei im 90° Winkel angeordnete Laser, jeweils einer für die X und Y Achse, welche mithilfe des Doppler Effekts Bewegung erkennen.
Wieder ein anderes Konzept verfolgte Cypress Semiconductors mit dem "Opticheck" Verfahren auf das ich hier aber nicht näher eingehen werde da nur sehr wenige Informationen verfügbar sind, das Verfahren ist normalen Optischen Sensoren nicht unähnlich.
A3050 und A3055,
ein Low-Budget Gamingsensor basierend auf dem Officesensor A5050, geringes Anglesnapping, gute Malfunctionspeed, allerdings heftiges jittern über 1000cpi
A3060, A3070, A3080, A3080E,
mittlerweile komplett überholt in allen Bereichen, limitierte CPI Optionen, starkes Angle Snapping, dafür gute Trackinglinearität.
A3090,
gleich wie A3080, minus dem Anglesnapping in den meisten Fällen(SROM abhängig), neuere SROM Versionen bieten mehr CPI Stufen, allerdings kommen diese auch mit Smoothing um die 4000cpi nutzbar zu machen.
A6010,
der erste Laserbeleuchtete Gamingsensor, Performance ist stark von der Oberfläche auf welcher er eingesetzt wird abhängig.
A6090,
eine verbesserte Variante des A6010, höhere Malfunction Speed und bessere Oberflächenkompatibilität ohne große Nachteile.
A9500, A9800,
die aktuelle Generation von Laserbeleuchteten Sensoren, viele Anpassungsmöglichkeiten, dafür sehr schlechte Trackinglinearität.
AM010,
Logitech´s Low Power Sensor, kommt mit adaptivem Smoothing welches ab 2080cpi Verwendung findet, insgesamt eine sehr schnell reagierende Plattform mit sehr guter Genauigkeit bei niedrigen Geschwindigkeiten, Nachteile wären die niedrigen FPS(4000) und vergleichsweise geringe, aber für den Großteil der Spieler ausreichende Malfunction speed von ~2.8m/s.
Angle Snapping aka Prediction,
eine Art Pfadkorrektur die einem hilft gerade Linien zu ziehen, viele Spieler schwören dagegen, es bleibt aber eine Präferenz.
Hier eine Veranschaulichung, ich hab jeweils zwei Kreise leicht versetzt gezeichnet und versucht schnell zu verbinden, die obere Linie wurde mit einer Intellimouse 1.1(MLT04) ohne Angle Snapping gezogen, die untere mit einer EC1(A3060) welche Angle Snapping hat.
Angle Snapping in weiterem technischen Sinne kommt in jedem Sensor vor da diese ansonsten nur Schlangenlinien zeichnen würden.
Angle Error,
einfach gesagt, wie gut das System die tatsächlich eingeschlagene Richtung erkennt, bzw. wie sehr davon abgewichen wird und wie wiederholbar diese Abweichung ist.
CPI/DPI,
ist glaub ich jedem ein Begriff, aber je höher die CPI eines CMOS Sensors(sprich alles mit einer Kamera) sind, desto mehr jittering tritt auf, da die tatsächlich gesehene Fläche vom DSP des Sensors in kleinere Teile geteilt wird.
"Dynamic CPI Scaling"
Ein Algorithmus der die CPI bei keiner oder langsamen Bewegungen verrringert um den Z-Axis Bug zu "beheben", so ähnlich wie Mausbeschleunigung, nur anders herum.
Jittering,
wie ruhig sich der Zeiger bei Bewegungen verhält, bzw. ob er "Treppchen zeichnet", was je nach Unterlage/DPI/Linse oder aber auch Firmware variieren kann.
Lift Off Distance,
kurz LOD, ist die Distanz bis der Sensor keine Bewegungen beim Anheben wahrnimmt, zu niedrig und der Sensor kann auf manchen Untergründen keine Bewegungen mehr wahrnehmen, zu hoch und es wird unbequem. Von einem technischen Standpunkt gesehen ist eine höhere LOD zu bevorzugen, mit Ausnahme der UGS2 Plattform(PMW3366).
Bei manchen Modellen kann man die LOD nach den eigenen Bedürfnissen anpassen.
Malfunction Speed,
ganz einfach, die Geschwindigkeit ab welcher der Sensor keine Bewegungen mehr wahrnehmen kann.
Ovation ONS I / II,
von Cypress entwickelte PSoC Plattform mit Opticheck(Optical Checkerboard) Sensor, die Funktionsweise des ONS Systems erlaubte bis heute unerreichte Reaktionsfähigkeit und ausgezeichnete Bewegungserkennung bei niedrigen Geschwindigkeiten, dennoch blieb der Erfolg aus da das System mit max. 3200cpi keine für den Massenmarkt wichtige Neuerungen bringen konnte.
PAW/PAN-3305DK und PAW3307,
PixArts eigenentwickelter Sensor, verfügt über ein grosses Imagearray, skaliert allerdings schlecht.
Zwei Linsen sind verfügbar, die 1.0x Linse mit welcher die Malfunction Speed 1.8m/s beträgt, die max. CPI liegen bei 3200, maximal nutzbar sind allerdings nur 1600, die 0.5x verdoppelt die Malfunction Speed, halbiert allerdings die CPI. Zusätzlich hat 3305 leichtes Anglesnapping. Die FPS sind mit 3600 auch vergleichsweise niedrig. PAW3307 ist die SoC(System on Chip) Variante des 3305, wodurch keine MCU notwendig ist.
Perfect Control Speed(PCS),
die Geschwindigkeit ab welcher Anomalien(z.B. negative Beschleunigung) auftreten.
Pixel Walk,
Präzision bei niedrigen Geschwindigkeiten und Bewegungserkennung bei niedrigen Geschwindigkeiten, bzw. ob überhaupt Bewegung erkannt wird.
PMW3310,
ein LED beleuchteter Sensor basierend auf dem A9800, bessere Trackinglinearität als A9800, aber schlechter als A3090, allerdings hinsichtlich Cursor Path ist 3310 besser, in Sachen Anpassbarkeit wesentlich mehr Möglichkeiten als die vorherige Generation(50-5000cpi in 50er Schritten, Angle Snapping an- und ausschaltbar). Das alles hat seinen Preis, PMW3310 reagiert langsamer als andere Systeme.
PMW3320,
die Publicversion des AM010 mit max. 3500cpi in Schritten von 250 und etwas mehr FPS.
PMW3366,
von Logitech in Zusammenarbeit mit PixArt entwickelter Sensor, insgesamt leistungsstärker als alle anderen derzeit erhältlichen Sensoren.
S3059,
Exklusivvariante des A3050 für Steelseries.
S3988/S3989,
wie PMW3310 auf dem A9800 basierend, allerdings in anderem Gehäuse und mit wesentlich mehr FPS(~12500), insgesamt besseres Tracking als PMW3310.
Smoothing,
ein Algorithmus welcher eine festgelegte Anzahl an Frames abwartet um einen besseren(jitterfreien) Cursorpath zu ermöglichen, allerdings auf Kosten eines Lags.
Secure read-only memory (SROM),
enthält die Parameter mit denen der Sensor arbeiten soll, das reicht von z.B. CPI Schritten bis hin zu Beleuchtungseinstellungen.
Trackinglinearität(Variance, Speed related Variance, "Speed vs. Resolution")
oder wie Logitech es nennt "Speed versus Resolution", einfach ausgedrückt wie gut die Maus bzw. der Sensor physische Bewegung unabhängig von der Geschwindigkeit umsetzt bzw. ob sich die CPI während einer Bewegung ändern, das kann sowohl in positiver Beschleunigung(zu viele Signale werden gesendet) als auch in negativer Beschleunigung(zu wenige Signale werden gesendet) oder in Beidem abwechselnd enden. In der Praxis wirkt sich das ganze dann wie Mausbeschleunigung aus, und wird auch meistens so bezeichnet.
Hier eine Veranschaulichung mit einer Kone XTD(A9800) , der Punkt links ist der Sollpunkt an dem das Crosshair nach einer Mauspadlänge bereits hätte stoppen sollen, das Crosshair ist auf dem Istpunkt.
Z-Axis Bug/Tracking,
eine Eigenheit des Philips Twin Eye, ein Verziehen des Zeigers beim Anheben/Senken der Maus, welche aufgrund der Funktionsweise des Sensors nur schwer änderbar ist. Je niedriger die LOD, desto geringer ist dieses Problem.
Navigationssensoren:
Optical LED
A4tech
Bloody Blazing A6 A3050
Bloody Blazing A9 A3050
Bloody Blazing A91 A3050
Bloody R3a A3050
Bloody R7a A3050
Bloody R8a A3050
Bloody V2 3305DK
Bloody V3 3305DK
Bloody V5 / V5M 3305DK
Bloody V7 / V7M 3305DK
Bloody V8 / V8M 3305DK
Bloody Warrior RT5 A3050
Bloody Winner T5 A3050
Bloody Winner T6 A3050
Bloody Winner T7 A3050
X-710BF/K/H A3060
X-718BK A3080
X-718BK "Rev. 2" 3305DK
X-748K A3080
X-748K "Rev.2" 3305DK
X-755K A3060
X-760H A3060
Asus
Gladius S3988
Sica PMW3310
Strix Claw PMW3310H
Azio
EXO1 PMW3320DB
Commatech
M1 A3090
Coolermaster
Alcor A3090
Mastermouse Pro L PMW3360
Octane A3050
Recon A3090
Spawn A3090
Sentinel III S3988
Xornet A3050
Xornet II PMW3320
Corsair/Raptor Gaming
Katar A3090
M3 DKT A3060
M30 A3090
M40 A3090
M45 PMW3310H
M65 Pro PMW3360
Sabre Optical S3988
Scimitar S3988
Cougar
200m A3050
230m PAW3307
250m A3050
300m A3090
400m A3090
450m PMW3310
500m A3090
530m PMW3310
550m S3988
Revenger PMW3360
Dream Machines
DM1 Pro PMW3310
DM1 Pro S PMW3360
DM2 Comfy PMW3310
Ducky
Secret PMW3310
Emprex
M873u A3080
Everglide
G-1000 A3080
EVGA
TORQ X3 Optical A3090
TORQ X5 Optical S3988
Finalmouse
Finalmouse Ergo PMW3310
Tournament Pro PMW3310
Func/Fnatic Gear
Flick G1 PMW3310
MS-2 A3090
Fühlen
CO300 PMW3320
CW100 OMG PMW3320
Gamdias
Apollo A3050
Erebos Extension Optical A3050
Hades Extension A3050
GEIL
Epicgear Anura A3060
Epicgear Blade A3050
Epicgear Cyclops A3090
Epicgear Cyclops X PMW3310
Epicgear Meduza A3060
Epicgear Morpha S3988
Epicgear Zora A3050
Genius
Maurus A3090
Maurus X A3090
M6-400 PMW-3310
M6-600 PMW-3310
Gigabyte
Raptor A3090
XM300 S3988
Hama
uRage Reaper 3090 A3090
uRage Reaper nxt A3050
Hansung
GTune M40/42 PMW3310
Hori
Edge 101 S3988
I-Rocks
IR-7572 A3090
IR-7810R A3050
M05/IM3 A3090
M06 A3090
M09 A3050
Symphony IRMO5-WP A3090
James Donkey
112S A3050
KTEC
KTM-9500+ A3080
Logitech
G1 S2020
G100 A3055
G100s AM010 N1301T/N1303T
G300/G300s A3055
G302 AM010
G303 PMW3366
G400 A3080E/S3095
G400s S3095
G402 AM010
G403 Wired/Wireless PMW3366DM
G502 PMW3366DM-VWOU
G602 AM010
G900 PMW3366
Mx300 A2020
Mx310 S2020
Mx500 A2020
Mx510 S2020
Mx518 A3080
MX518 2nd Gen. A3080E
Pro PMW3366
NEWMEN
GX1000 Pro PMW3310
GX1-F 3305DK
GX1-Pro A3090
GX1-R A3050
GX1-R "2015 Glare" A3090
GX2 3305DK
GX2-Pro A3090
GX3-Pro A3090
NZXT
Avatar A3080
MadCatz
R.A.T. 1 PMW3320
R.A.T. 1 2nd Gen. -
R.A.T. 3 A3090
R.A.T. 8 PMW3360
R.A.T. Pro S PMW3310
R.A.T. Pro S+ PMW3330
R.A.T. Pro X PMW3310
R.A.T. Pro X+ PMW3360
Microsoft
Intellimouse Optical 1.1 MLT04
Intellimouse Explorer 3.0 MLT04
Wheel Mouse Optical 1.1 MLT04
Blue MLT04
Mionix
Avior 7000 PMW3310H
Castor PMW3310H
NAOS 3200 A3060
Naos 7000 PMW3310H
Ninox
Aurora A3090
Nixeus
Revel PMW3360
Ozone
Exon F90 PMW3360
Neon 3K PMW3320
Radon Opto A3090
Xenon A3050
Perixx
MX-1800B A3090
Puretrak
Valor A3090
QPAD
8k Optical PMW3310
DX-20 PMW3320
OM-75 A3060
Rapoo
V20 A3050
V200 A3050
V300 A3090
Razer
Abyssus S3888
Abyssus 2014 S3888
Abyssus "V2" PMW3329
Boomslang 2007 CE S3668
Deathadder 3500 PMW3320
Deathaddder 3G S3668
Deathadder 3.5G S3888
Deathadder 4G S3988
Deathadder Chroma S3989
Diamondback A3070/A3080
Diamondback Plasma S3088
Diamondback 3G S3668
Krait S3088
Krait 4G S3988
Salmosa (AE) S3668
Taipan 3500 PMW3320
Turret PMW3320
Reachace
DM60 PMW3336
S100 PMW3310
S100 Firewire PMW3310
VX10 A3050
Red Square
1337 PMW3360
Roccat
Kiro A3050
Kone Pure Optical A3090
Kone Pure Optical Military PMW3310H
Kone XTD Optical S3988
Kova A3080
Kova [+] 3305DK-H
Kova 2015 PMW3320
Lua A3050
Pyra 3305DK-H
Savu A3090
Sharkoon
Fireglider Optical 3305DK
M20 3305DK
Sky Digital
NMouse 4k A3090
Speedlink
Ledos A3050
Prime Z-DW 3305DK-H
Steelseries
Ikari Optical A3060
Kana 3305DK-H
Kana v2 A3090
Kinzu VT5366
Kinzu v2 3305DK
Kinzu v3 A3050
Rival / Rival 300 PMW3310H/PAW3310
Rival 100 S3059
Rival 500 PMW3360
Rival 700 PMW3360
Rival Rescuer PMW3320
WoW Legendary 3305DK
Team Scorpion
G-Reaver R2 A3050
Tesoro
Ascalon S3988
Gungnir H5 A3090
Sagitta Spectrum S3988
Sharur A3050
Sharur Spectrum A3090
Thermaltake
Azurues A3080
Azurues mini A3080
Saphira A3090
Talon A3050
Theron Infrared A3090
Ventus R PMW3310
Turtle Beach
Grip 300 A3050
V7
GM120 A3050
Zalman
ZM-M600R A3090
Zowie
AM A3090
EC1/2 A3060
EC1/2 eVo A3090
EC1/2-a PMW3310H
FK A3090
FK-1/1+/2 PMW3310H
Mico 3305DK-H
ZA Series PMW3310H
Optical Laser (VCSEL)
A4Tech
Bloody Terminator TL5 A9800
Bloody Terminator TL6 A9800
Bloody Terminator TL7 A9800
Bloody Terminator TL8 A9800
Bloody Terminator TL9 A9800
XL-740K A6010
XL-747H A6010
XL-750BK A6010
Ace of Sweden
EDGE 3200 A9500
Anyzen
G9 A9500
Aorus
Thunder M7 A9500
Asus
GX850 A9500
GX860 A9800
GX950 A9800
GX1000 A9800
Spatha A9800
Coolermaster
Havoc A9800
Mizar A9800
Sentinel Advance II A9800
Reaper A9800
Corsair/Raptor Gaming
M4 A9500
M60 A9500
M65 A9800
M90 A9500
M95 A9800
Sabre Laser A9800
Cougar
600m A9800
700m A9800
Cyber Snipa
Silencer A9500
Stinger A6090
EVGA
TORQ X5 Laser A9800
TORQ X10 A9800
Func
MS-3 A9500
Gamdias
Erebos Laser A9800
Hades A9800
Zeus A9800
GEIL
Epicgear Anura A9500
Epicgear Meduza A9500
Genius
Deathtaker A9500
Gila A9800
Gigabyte
Krypton A9800
M6900 A6090
M6980 A6010
M6980X A9500
M8000 A6090
M8000X A9500
G.Skill
Ripjaws MX780 A9800
Hades
Eris H2 A6098
Leetgion
Heelion A9500
El'Druin A9500
James Donkey
007 A9800
Logitech
Alienware TactX (Dell) S9500
G3 S6006
G5 S6006
G500 S9500
G500s S9808
G600 S9808
G7 S6006
G700 S9500
G700s S9808
G9 A6090
G9x S9500
Microsoft
Sidewinder A6010
Sidewinder x3 A6010
Sidewinder x5 A6010
Mionix
Avior 8200 A9800
Naos 5000 A9500
Naos 8200 A9800
Nacon/Big Ben
GM-400L A9500
Oklick
Hunter A9500
Ozone
Argon A9800
Neon A9500
Smog A9500
Patriot
V560 A9800
Perixx
MX-2000ll A9500
MX-3000R A9800
Powerlogic
Alien G9 A9500
Prestigio
PMSG1 A9500
Qpad
5K A9500
5K LE A9800
Raidmax
Hoorai A6010
Rapoo
V900 A9800
Razer
Copperhead S6018
Habu (Microsoft) S6018
Ouroboros S9818
Taipan S9818/S9819
Revoltec
Fightmouse Elite A9500
Roccat
Kone A6090
Kone [+] A9500
Kone Pure A9800
Kone XTD A9800
Tyon A9800
Rosewill
RGM-1100 A9800
Sharkoon
Darkglider A9500
Drakonia A9500
Drakonia Black A9800
Fireglider A6010
M51 A9800
Speedlink
Decus A9500
Kudos/Kudos RS A9500
Steelseries
Sensei RAW, Diablo 3, Blackops II, Guild Wars 2,
Heroes of the Storm A9500
MLG Sensei A9800
Sensei, Fnatic A9500
WoW A6090
WoW Cataclysm A9500
Xai A9500
Tesoro
Gandiva H1L A9800
Shrike H2L A9500
Shrike H2LV2 A9800
Thyrsus A9800
Thermaltake
Black "DTA" A9500
Black Element A9500
Level 10M A9800
Theron A9500
Ventus A9500
Ventus X A9500
Volos A9800
Turtle Beach
Grip 500 A9800
Zalman
ZM-GM1 A9500
ZM-GM3 A9800
ZM-GM4 "Knossos" A9800
"Optical checkerboard"
Mionix
Saiph 3200 CYONS1001U
Nova
Slider X600 CYONS1001U
Steelseries
Ikari Laser CYONS1001U
"Doppler Shift"
CM Storm
Inferno PLN2031
Sentinel/Sentinel Advance PLN2032
Ozone
Radon 3K PLN2030
Radon 5K PLN2032
Gigabyte
M8600/M8600 v2 PLN2032
Aivia Uranium PLN2032
Razer
Imperator PLN2032
Imperator 4G PLN2033
Lachesis PLN2031
Lachesis 3.5G PLN2032
Mamba PLN2032
Mamba 4G PLN2033
Naga/Hex/Epic/Molten/2012 PLN2032
Naga 2013/2014 PLN2034
Orochi PLN2031
Orochi 2013 PLN2033
Spectre PLN2032
Tron PLN2032
Saitek/Mad Catz
R.A.T. 3 PLN2030
R.A.T. 5 PLN2031
R.A.T. 5 Refresh PLN2032
R.A.T. 7 PLN2032
R.A.T. 7 Refresh PLN2033
R.A.T. 9 PLN2032
R.A.T. 9 Refresh PLN2033
R.A.T. T.E. PLN2037
R.A.T.M. PLN2033
Tt esports
Black "DTG" PLN2031
"Gaming Mäuse" mit Office Sensoren (LED und VCSEL)
CM Storm
Devastator PAW3309
Gamdias
Demeter A5050
Demeter Laser A5050
Ourea optical PAW3606DL
Gigabyte
GM-M6800 PAW3101
James Donkey
112 PAN3509
Nacon / Big Ben
GM-105 SPCP 168A
GM-300 A5050
Ovann
6d 2400dpi SPCP 168A
Perixx
MX-800 A5050
Zalman
ZM-M300 A5050
MCU´s:
A4Tech
Bloody V3 SoNiX SN8F2253BSG
ASUS
ROG Gladius STMicroelectronics STM32-F103-T6U6A
Strix Claw NXP LPC11U14F
CM Storm
Havoc SoNiX SN8F2288
Mizar Holtek HT32F1755
Recon Cypress CY7C64356
Sentinel Advance II SoNiX SN8F2288FG
Spawn Cypress CY7C64356
Xornet Cypress CY7C64343
Corsair
M45 Freescale MC9S08JM32
M65 Freescale MC9S08JM32
M65 Pro NXP LPC11U37F
M95 Freescale MC9S08JM32
Cougar
700m NXP LPC11U14F
Feenix
Nascita Holtek HT82A525R
Func
MS-3 Weltrend WT6573F
Genius
G510 Weltrend WT6573F
Gila NXP LPC11U14H
Maurus X NXP LPC11U14H
Leetgion
El'Druin Holtek H82A525R
Logitech
G300 SunplusIT SPCP866E2A
G302 STMicroelectronics STM32-L100 R8
G400 SunplusIT SPCP866E2A
G400 "Rev.2" SunplusIT SPCP866E2A
G402 STMicroelectronics STM32-F102
G500 Freescale MC98JW32
G502 STMicroelectronics STM32-L100 R8
G9X Freescale MC98JW32
MX 518 2nd Gen. Cypress CY7C63743C
Mad Catz
R.A.T. T.E. Cypress CY7C64215
Microsoft
Intellimouse Explorer 3.0 MLT04 (SoC)
Intellimouse Optical 1.1 MLT04 (SoC)
Wheel Mouse Optical 1.1 MLT04 (SoC)
Mionix
Avior 7000 STMicroelectronics STM32-F103-RBT6
Avior 8200 STMicroelectronics STM32-F103-RBT6
Naos 7000 STMicroelectronics STM32-F103-RBT6
Naos 8200 STMicroelectronics STM32-F103-RBT6
Razer
Abyssus 3.5G ELAN Microelectronics EM78M680DCMJ
Abyssus 2014 NXP LCP11U22F
Deathadder 3.5G Cypress CY7C64215
Deathadder 4G/ Chroma Freescale MC9S08JM32
Imperator 3.5G Freescale MC9S08JM6
Taipan NXP LPC11U14F
Roccat
Kone Pure STMicroelectronics STM32-F103-C8T6
Kone Pure Military STMicroelectronics STM32-F103-C8T6
Kone Pure Optical STMicroelectronics STM32-F103-C8T6
Kone XTD STMicroelectronics STM32-F103-C8T6
Lua Cypress CY7C643
Savu NXP LPC1343
Sharkoon
Darkglider Holtek HT82A525R
Steelseries
Ikari Optical Cypress CY7C64215
Kana Freescale MC9S08JM8
Kana v2 Freescale MC9S08JM8
Kinzu v2 Freescale MC9S08JM8
Rival Freescale MC9S08JM16
Sensei STMicroelectronics STM32-F103-C8T
Sensei RAW Freescale MC9S08JM16
Sensei Wireless Freescale MC9S08JM60
XAI STMicroelectronics uPSD3422e
Tt eSports
Azurues SoNix SN8F2255B
Level 10 M SoNiX SN8F2288FG
Theron SoNiX SN8F2288FG
Ventus SoNiX SN8F2288F6
Volos NXP LCP11U34F
Zalman
ZM-GM4 "Knossos" Freescale MC9S08JM16
Zowie
AM Cypress CY7C64215
EC1/eVo/CL Cypress CY7C64215
EC2/eVo/CL Cypress CY7C64215
FK Cypress CY7C64215
FK1 Cypress CY7C64215
FK2 Cypress CY7C64215
Anhänge
Zuletzt bearbeitet:
(Thread erweitert)
