Mainboard Pins verbogen?

neo-logism

Ensign
Registriert
Aug. 2004
Beiträge
214
1. Nenne uns bitte deine aktuelle Hardware:
(Bitte tatsächlich hier auflisten und nicht auf Signatur verweisen, da diese von einigen nicht gesehen wird und Hardware sich ändert)
  • Prozessor (CPU): 7800X3D
  • Arbeitsspeicher (RAM): Patriot Viper VENOM DIMM Kit 32GB, DDR5-6000, CL36-36-36-76
  • Mainboard: ASRock B650 LiveMixer
  • Netzteil: be quiet! Pure Power 12 M 750W ATX 3.1
  • Gehäuse: Sharkoon M30 Black
  • Grafikkarte: Palit GeForce RTX 4070 SUPER Dual, 12GB GDDR6X, HDMI, 3x DP
  • HDD / SSD: Lexar NM790 2TB, M.2 2280 / M-Key / PCIe 4.0 x4

2. Beschreibe dein Problem. Je genauer und besser du dein Problem beschreibst, desto besser kann dir geholfen werden (zusätzliche Bilder könnten z. B. hilfreich sein):

Der PC Startet nicht, bzw bleibt der Post Status Checker mit der CPU Status LED auf rot. Das ist wohl beim ersten Boot normal und kann auch mehrere Min dauern:


Nach > 5 Minuten hat sich jedoch immer noch nichts getan.
Ich bin strikt der Anleitung von ASRock gefolgt beim Einbau der Hardware:

https://download.asrock.com/Manual/B650 LiveMixer_German.pdf (S12ff). Verlinktes Video


3. Welche Schritte hast du bereits unternommen/versucht, um das Problem zu lösen und was hat es gebracht?

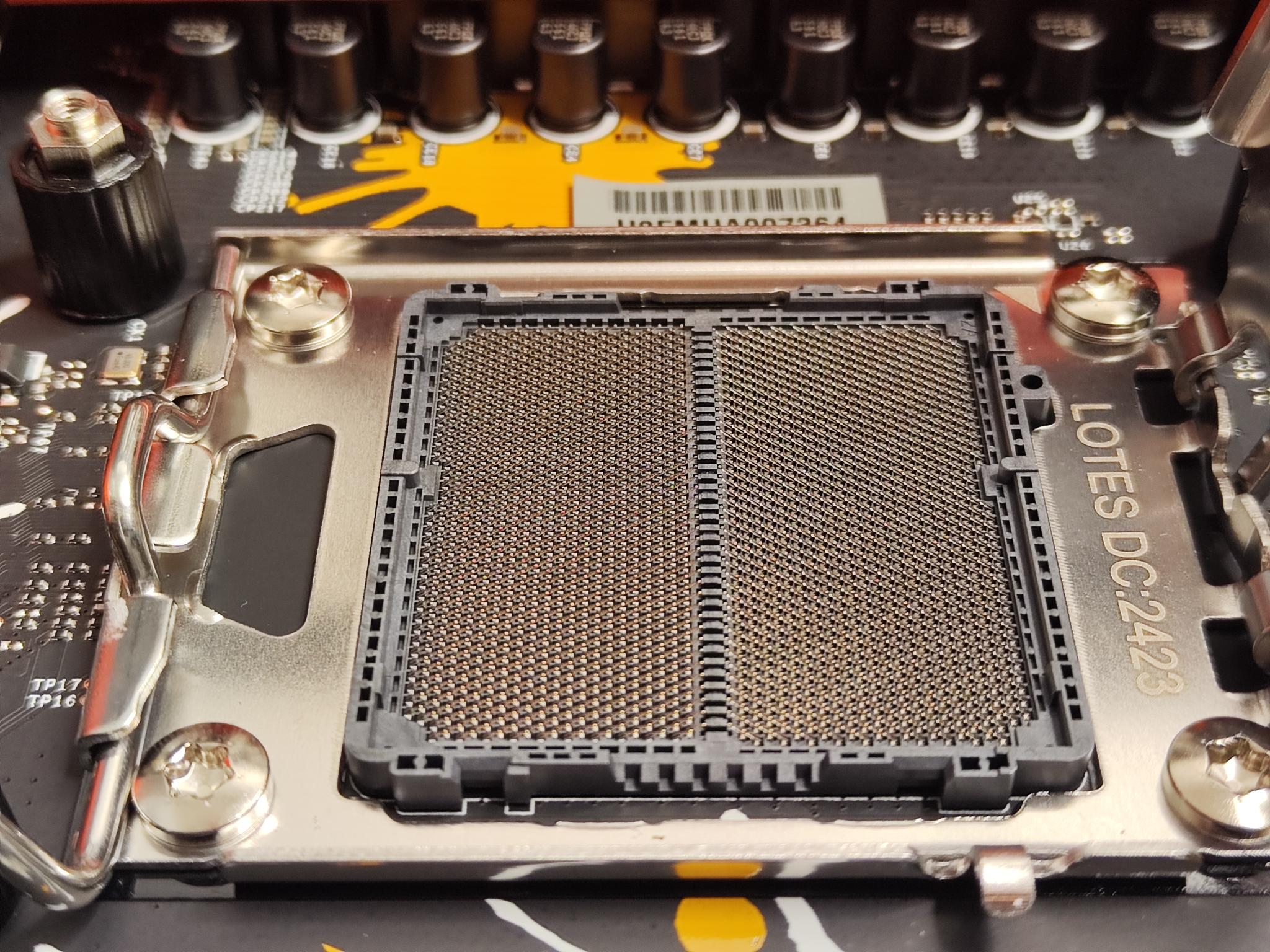

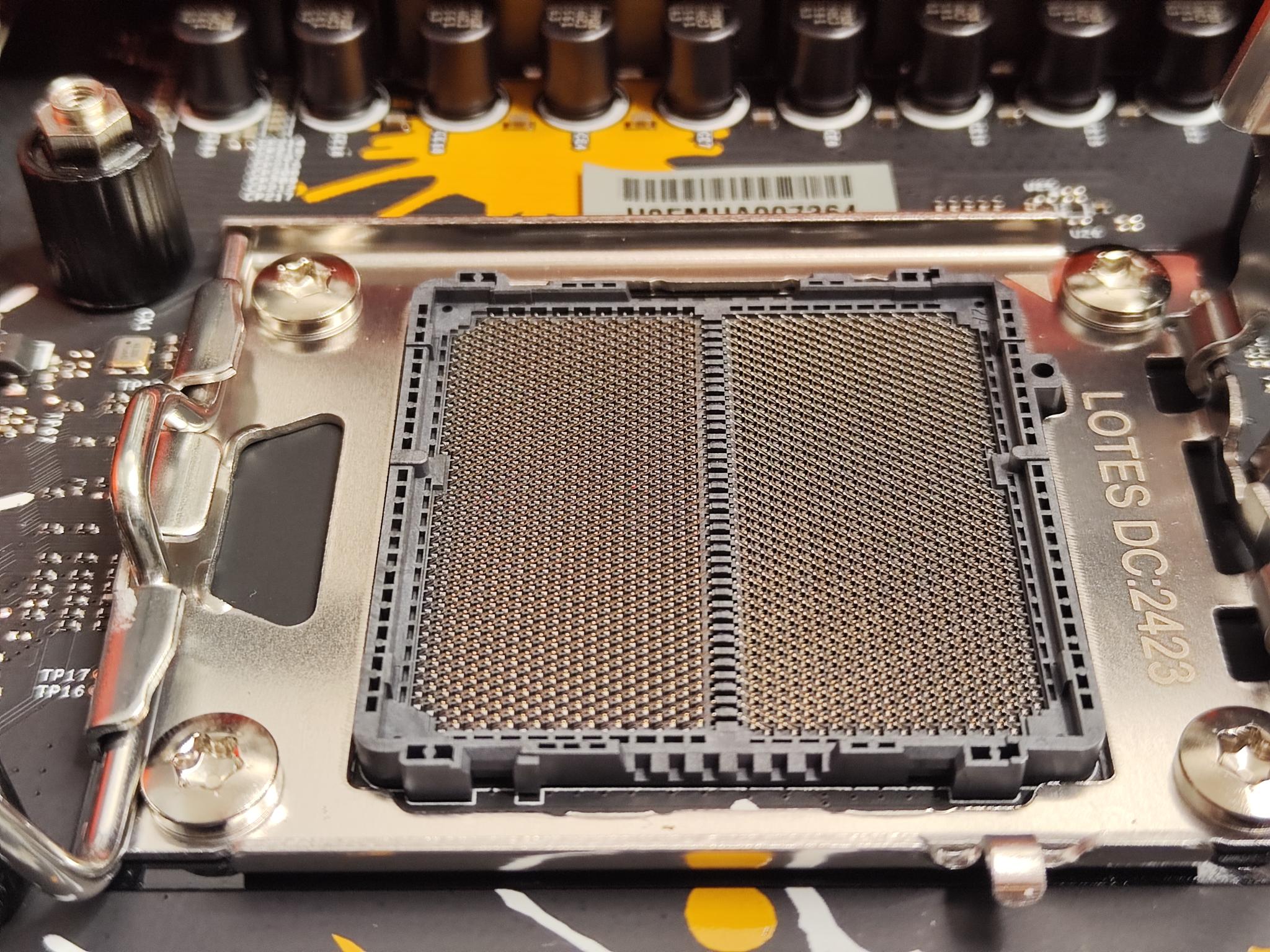

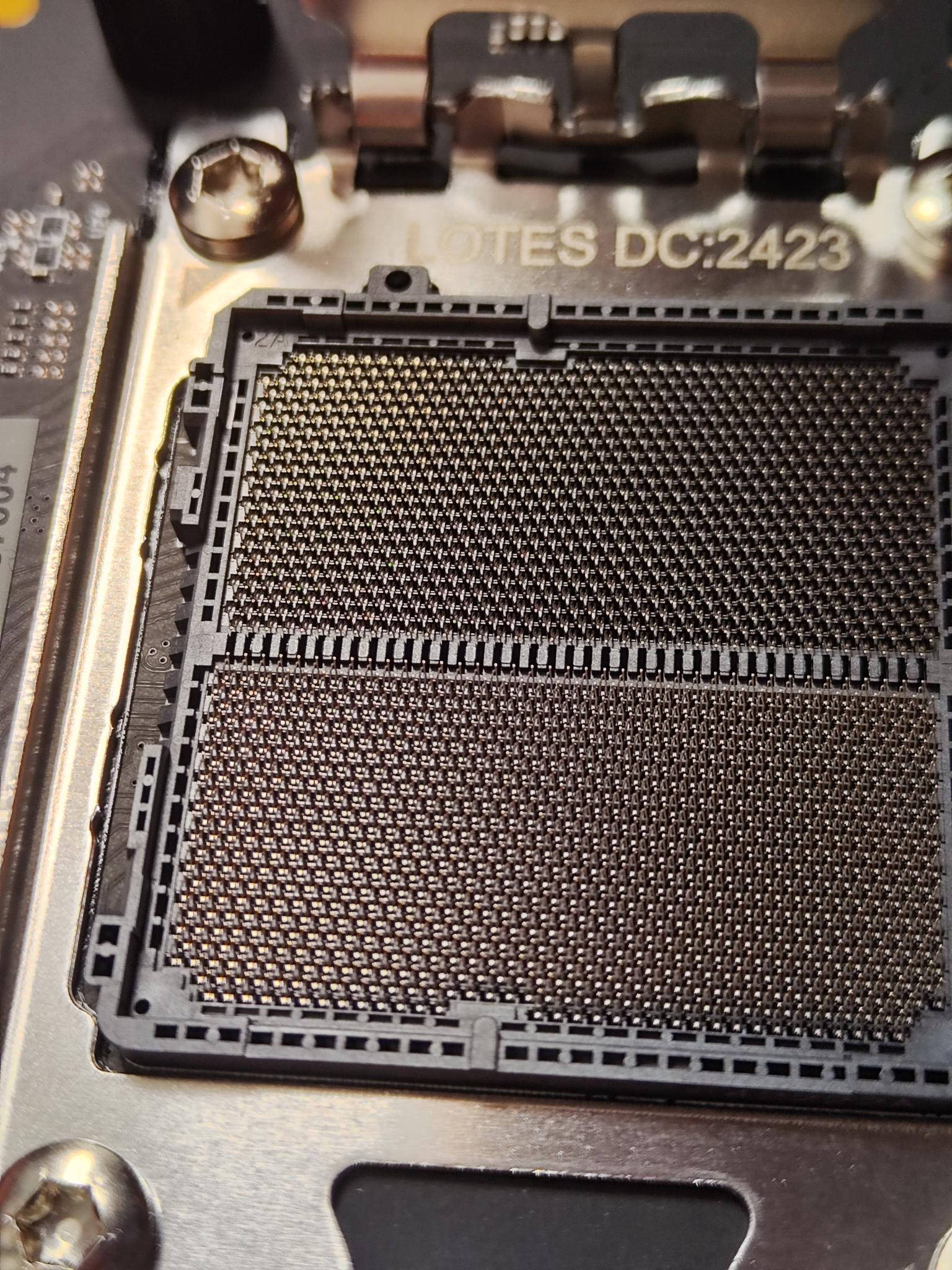

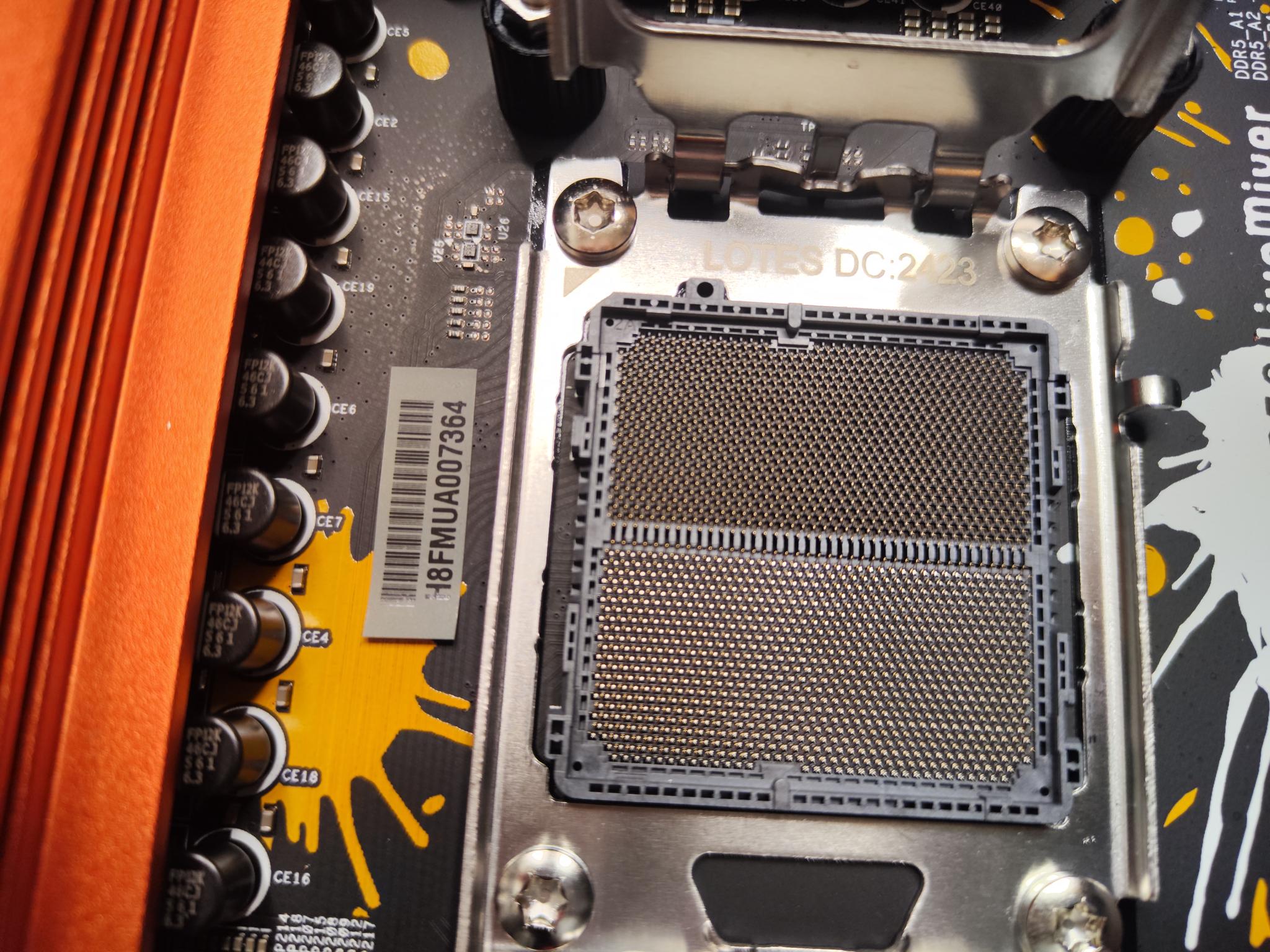

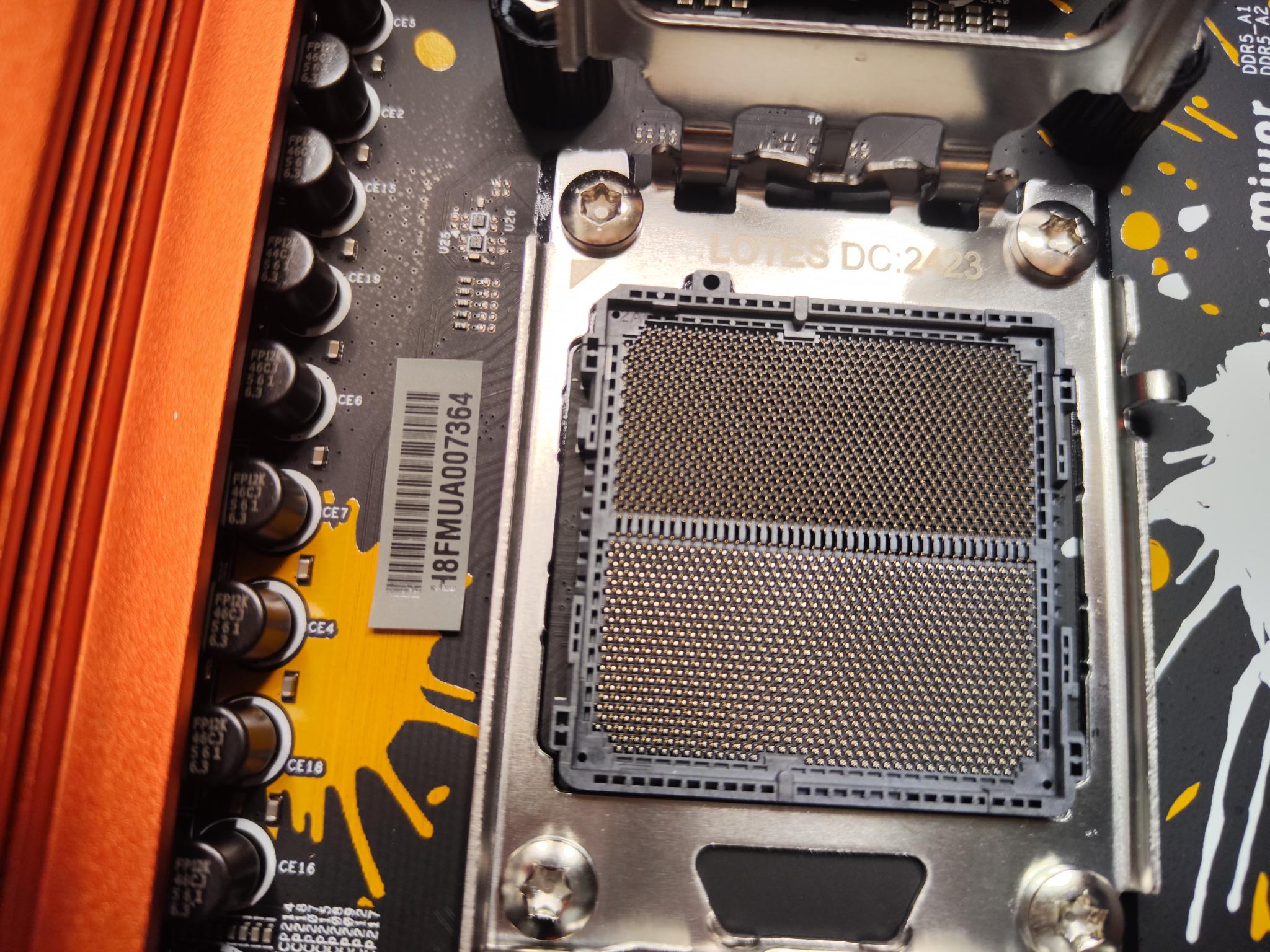

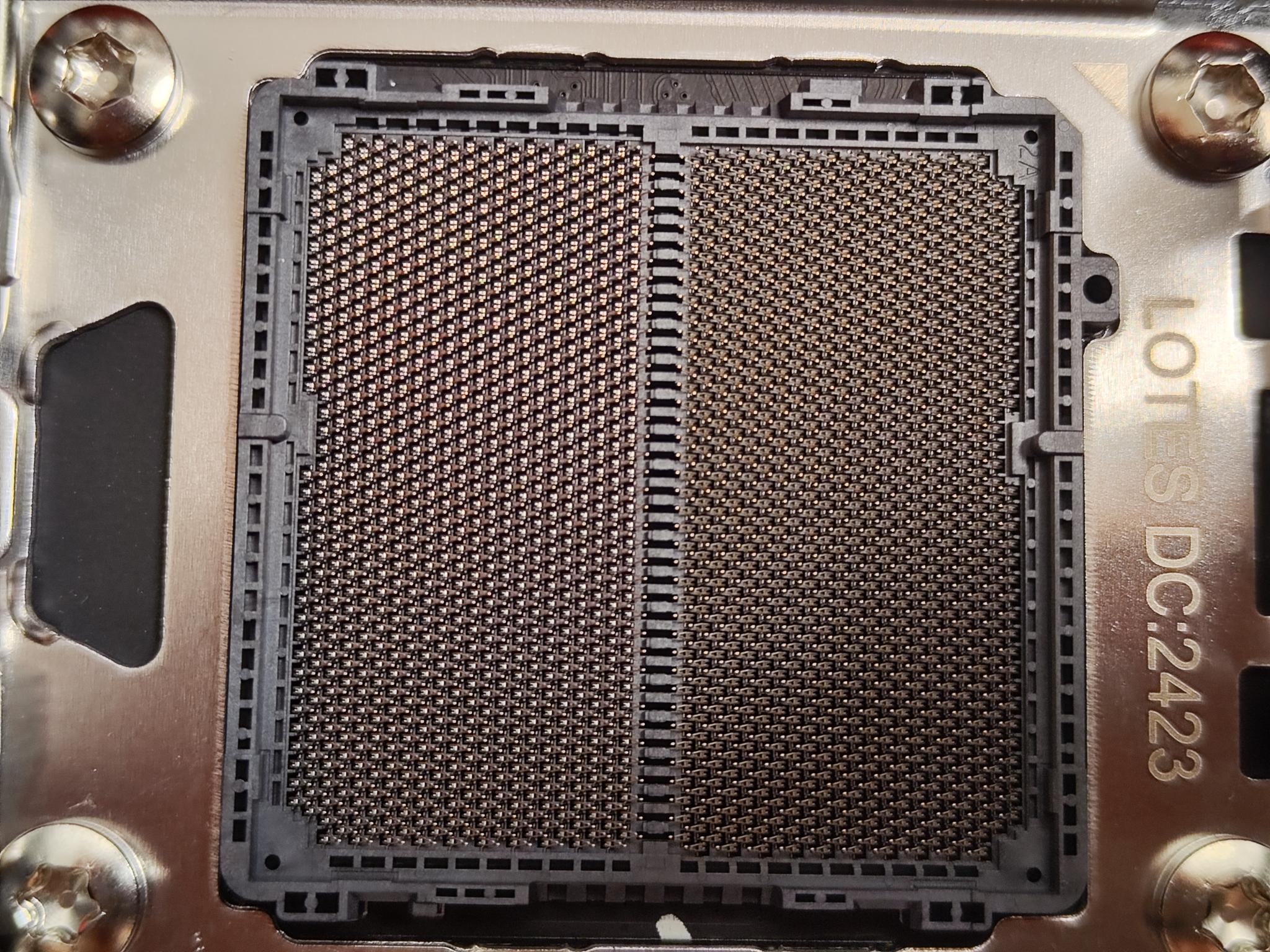

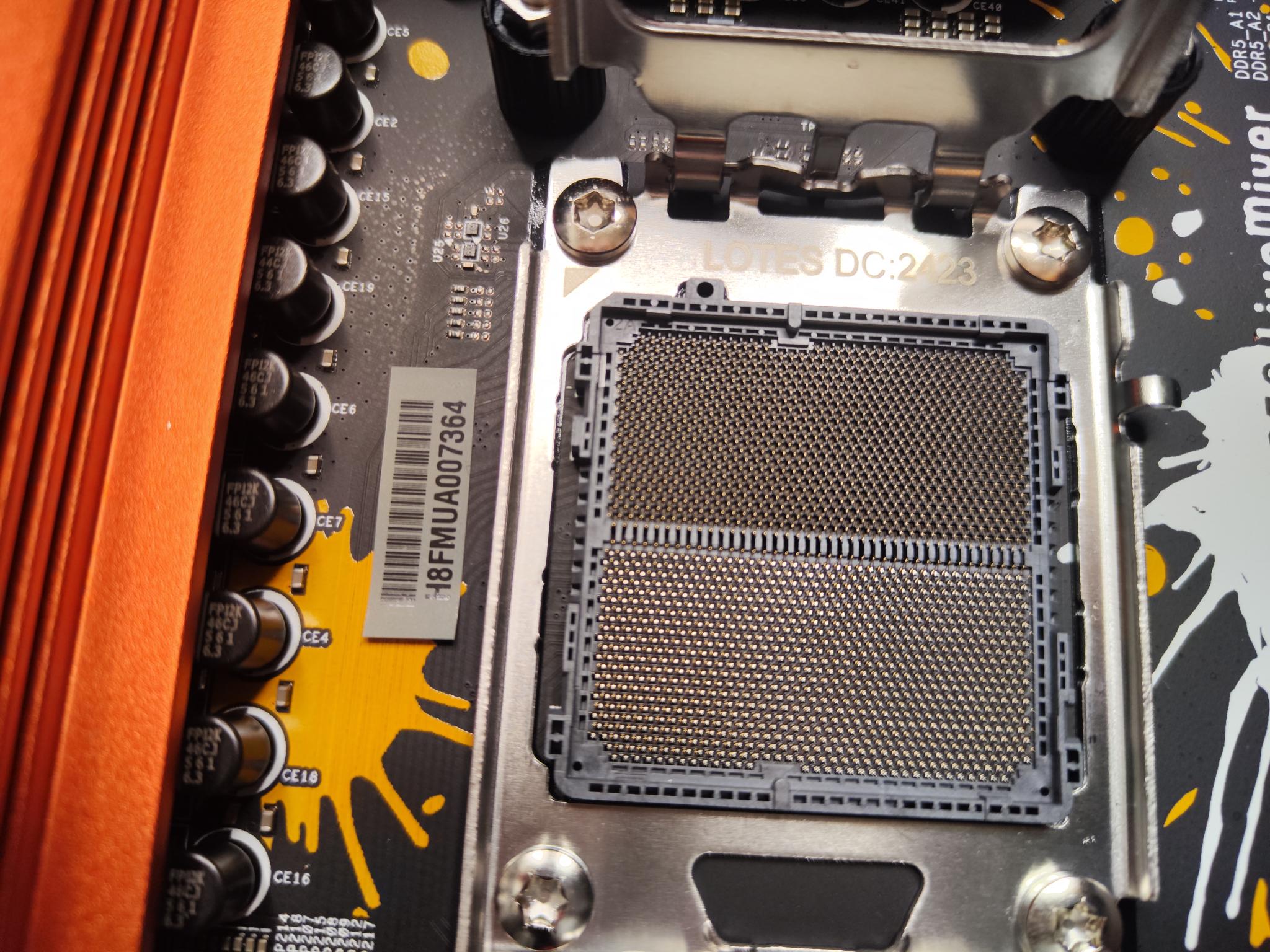

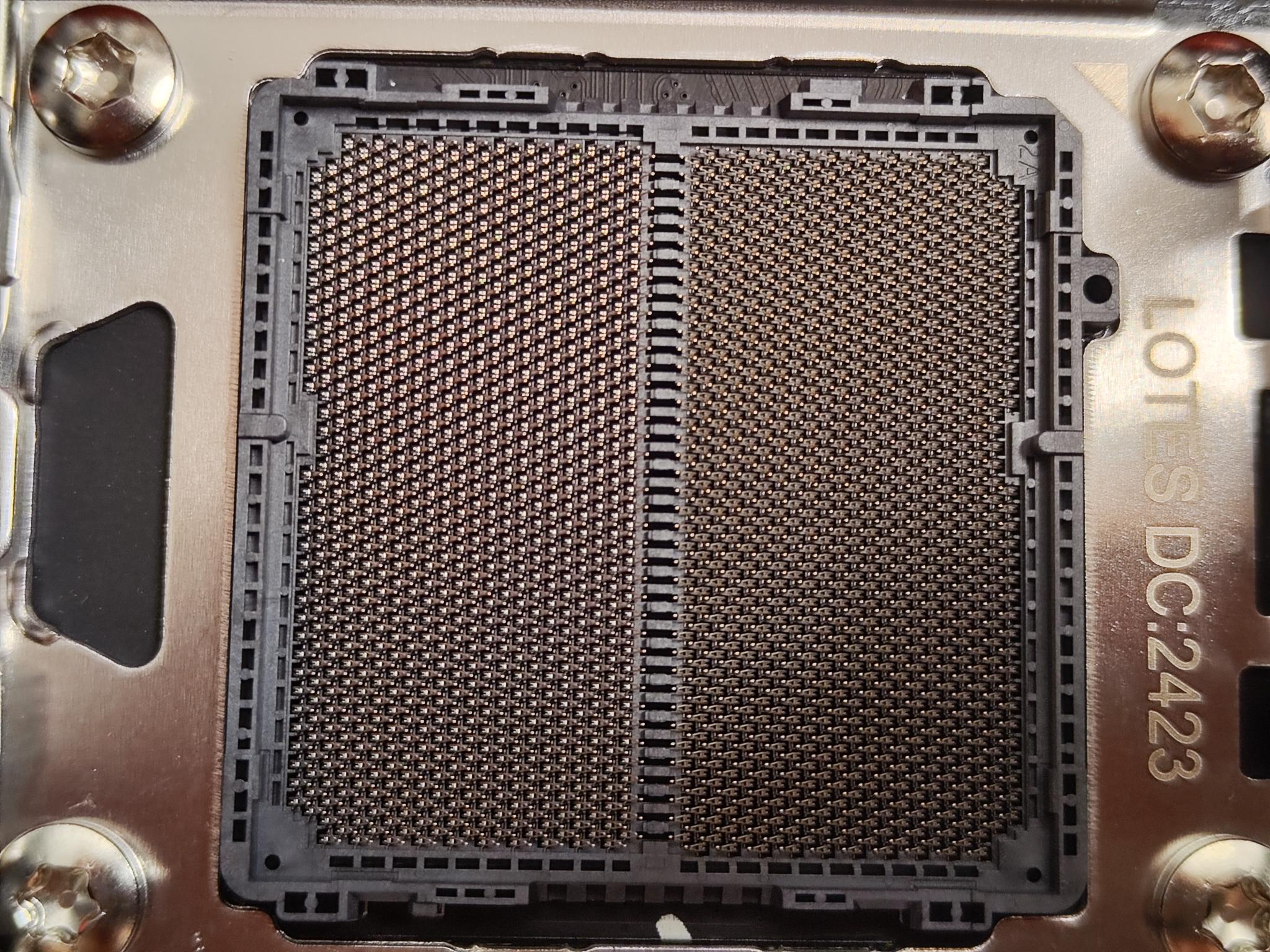

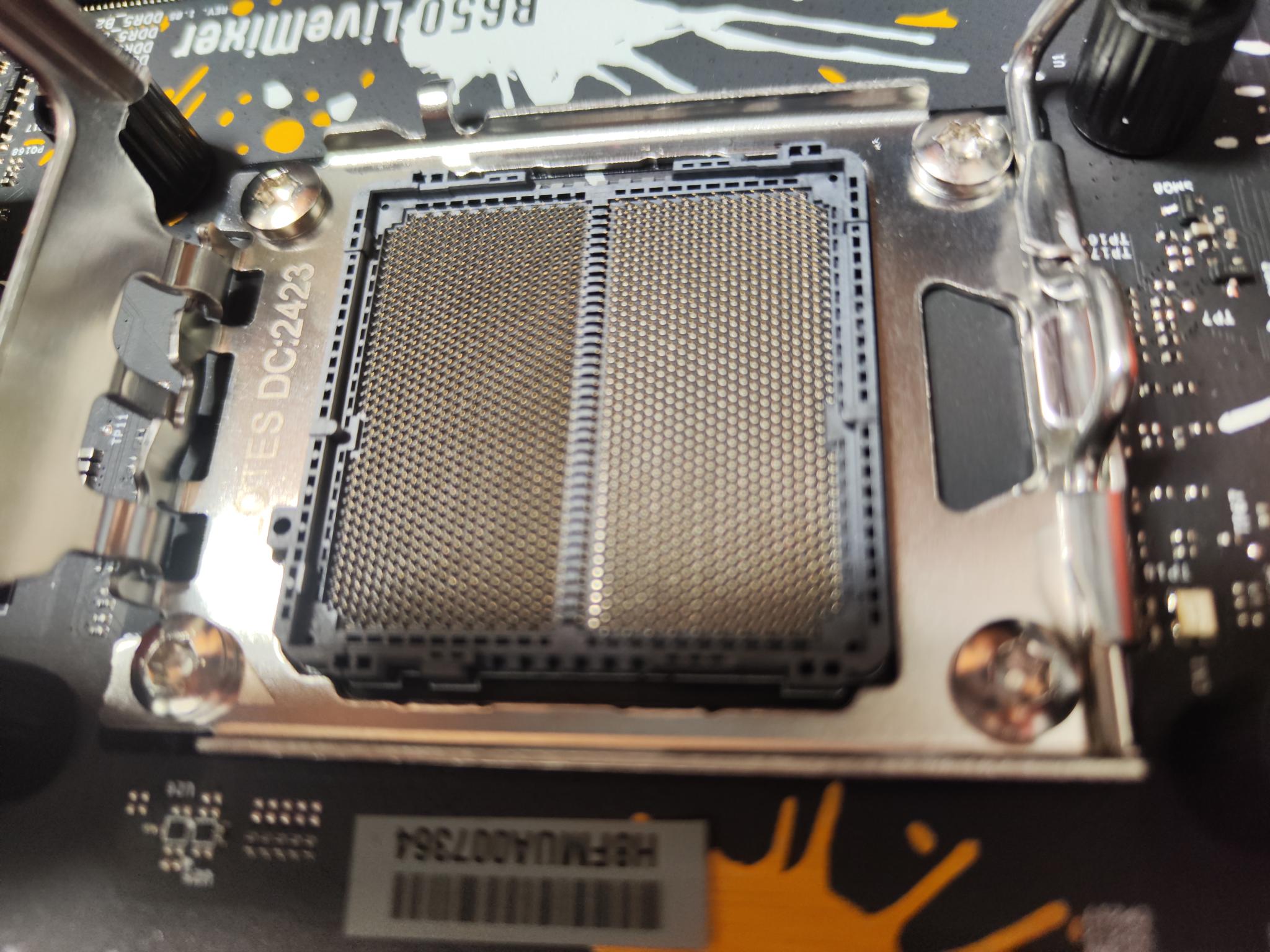

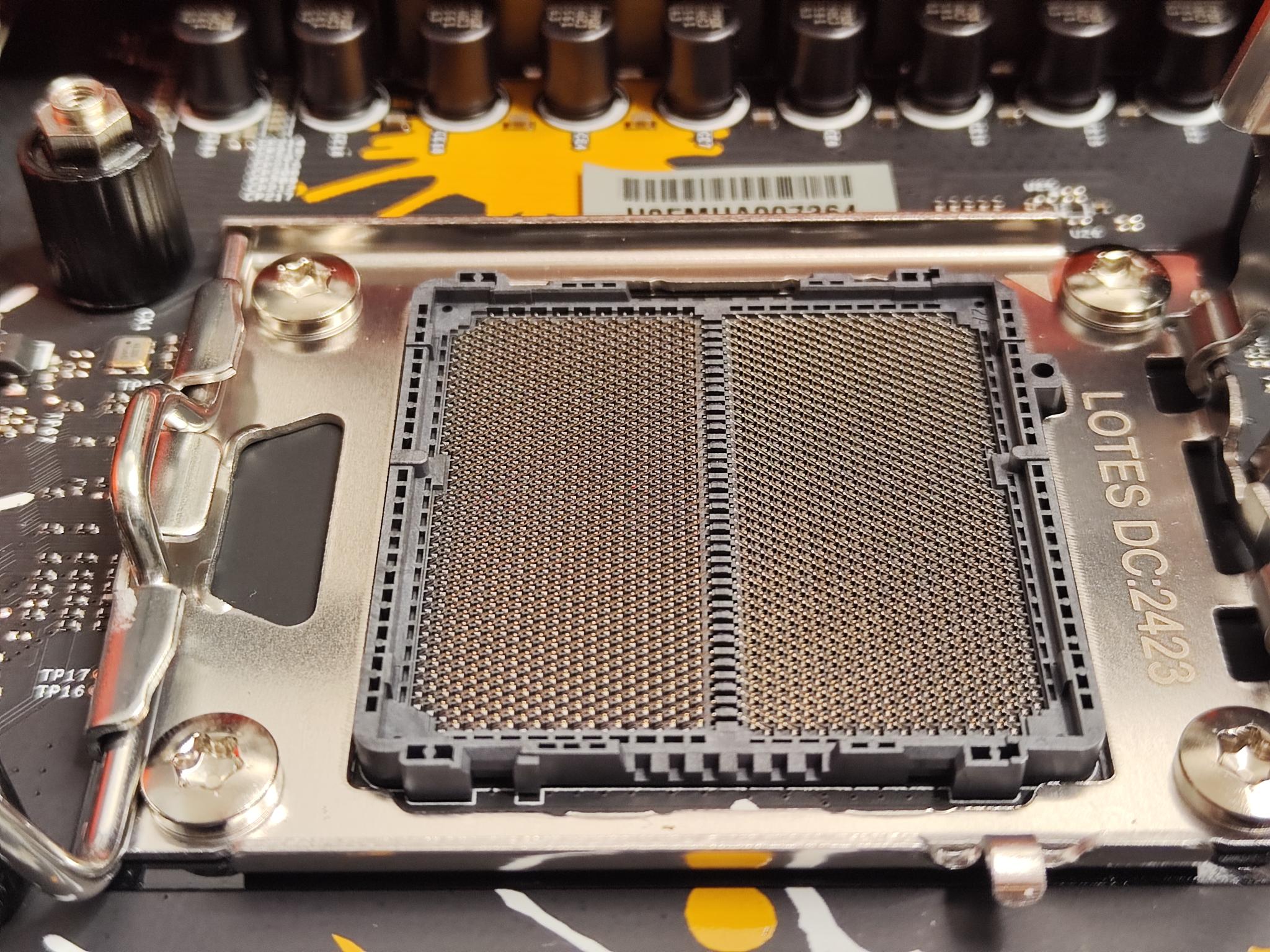

Meine Vermutung ist, dass die PINs verbogen sind, weil das, wie ich schon einige Male gelesen habe, die häufigste Ursache ist. Daher habe ich den CPU Lüfter noch mal abgebaut und die CPU entfernt. Da das meine erstes Mainboard mit PINs ist (jaja, ich weiß, ich bin alt, früher hatten halt die CPUs die PINs), bin ich mir nicht sicher. Zumindest für mein Auge sehen die PINs auf der oberen Seite sehen verbogen aus, oder irre ich mich?
Wenn, dann kann ich es mir nicht erklären. Ich habe wie gesagt die Anleitung befolgt, ganz langsam, und flach eingelegt, "Dreieck" beachtet und bein Schließen kam wie bei dem Video zu sehen auch ganz leicht der Schutz raus geflogen.


Anhänge

  • signal-2024-10-19-120244_008.jpeg
    450,3 KB · Aufrufe: 132
  • signal-2024-10-19-120244_007.jpeg
    328 KB · Aufrufe: 125
  • signal-2024-10-19-120244_006.jpeg
    558,2 KB · Aufrufe: 133
  • signal-2024-10-19-120244_005.jpeg
    626,6 KB · Aufrufe: 136
  • signal-2024-10-19-120244_004.jpeg
    521,6 KB · Aufrufe: 126
  • signal-2024-10-19-120244_003.jpeg
    507,8 KB · Aufrufe: 133
  • signal-2024-10-19-120244_009.jpeg
    451,6 KB · Aufrufe: 136

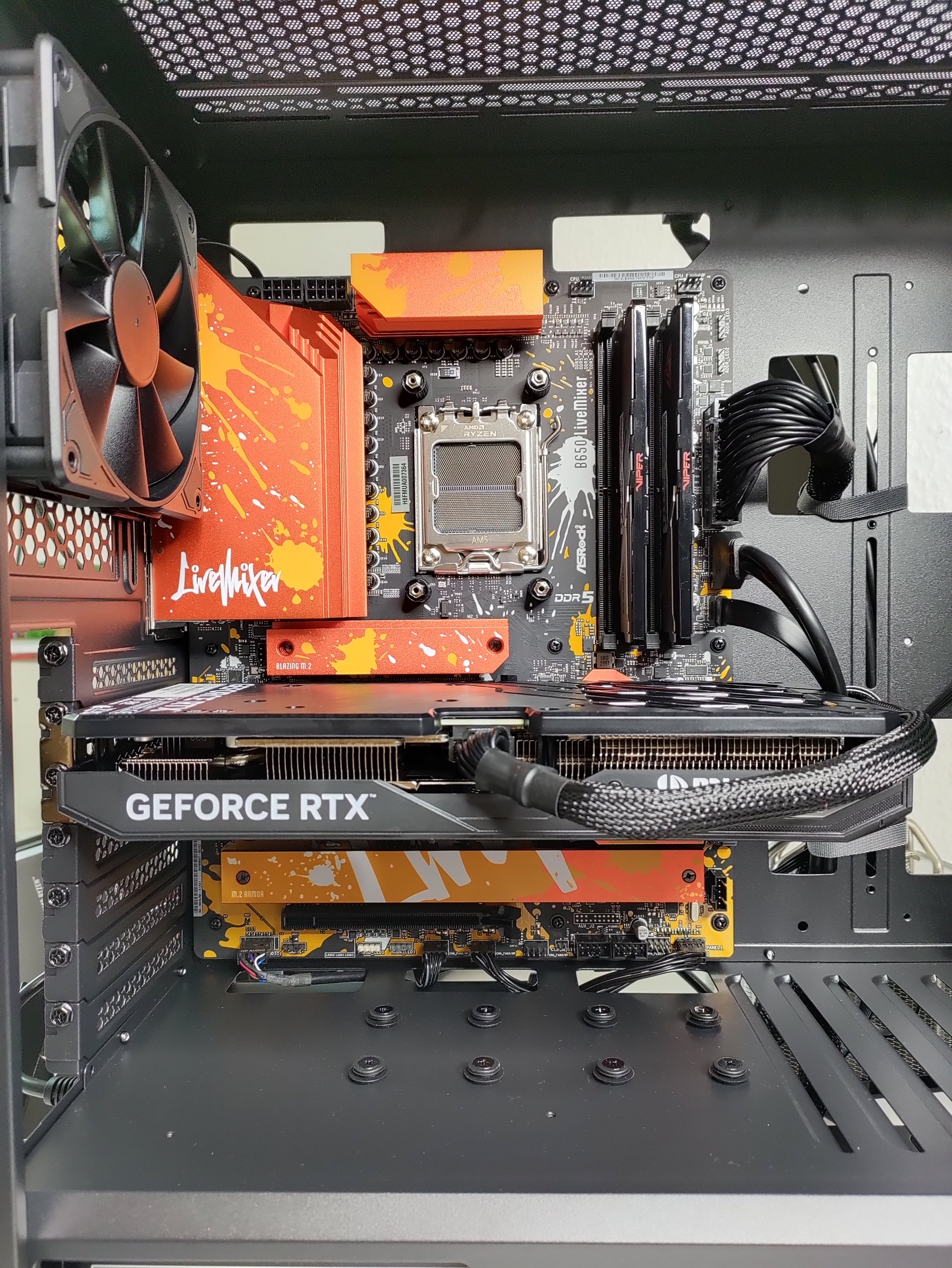

Bitte Bilder vom Aufbau posten.

Steckt der 8Pin CPU Stecker auf dem Board? - Auch das Richtige Kabel und nit PCIe benutzt?

Sehe keine verbogene Pins.

  • Gefällt mir
Reaktionen: ILoveShooter132
Zu hoher anpressdruck der Kühleinheit? Weil die Pins sehen für mich in Ordnung aus.

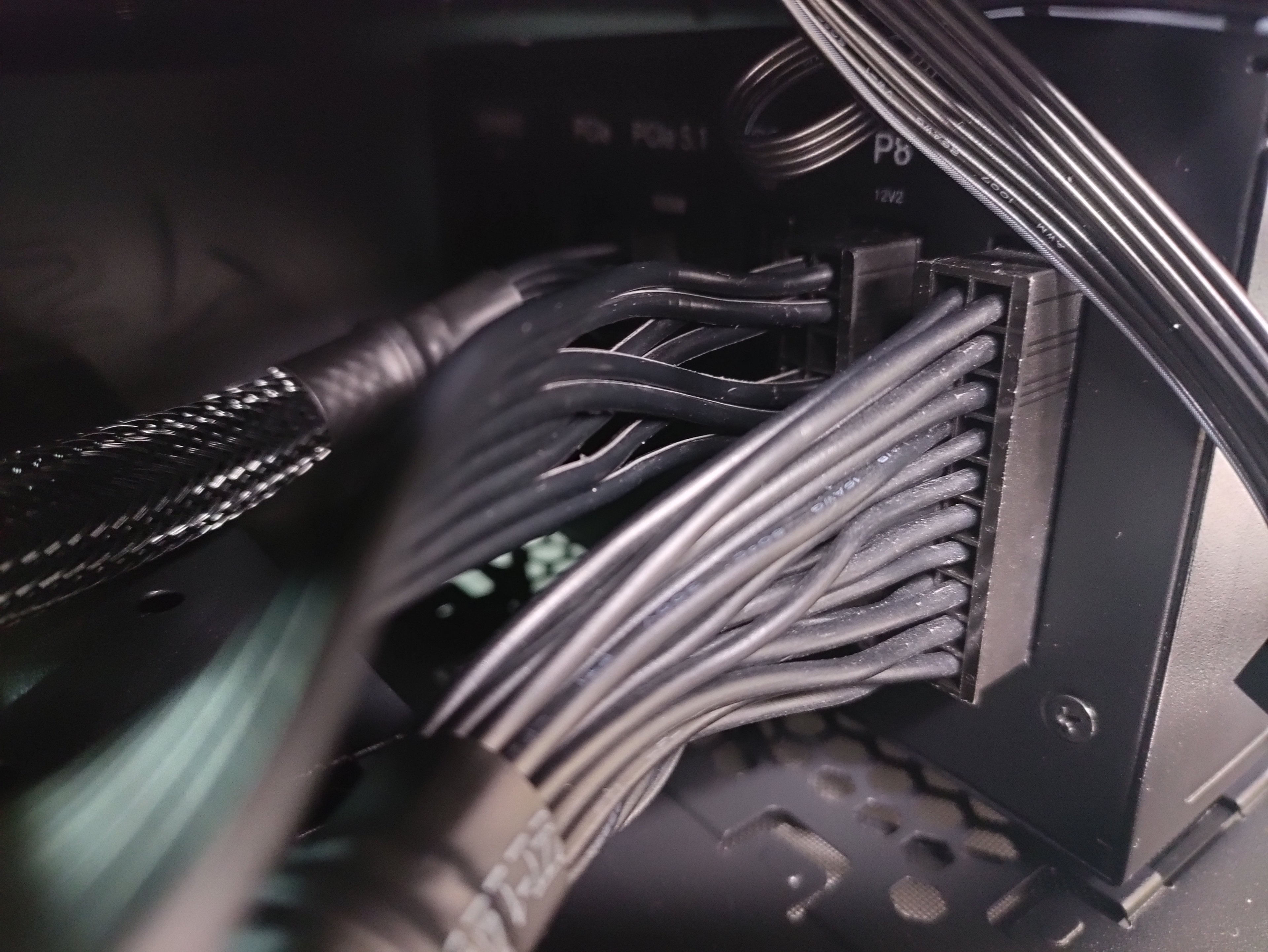

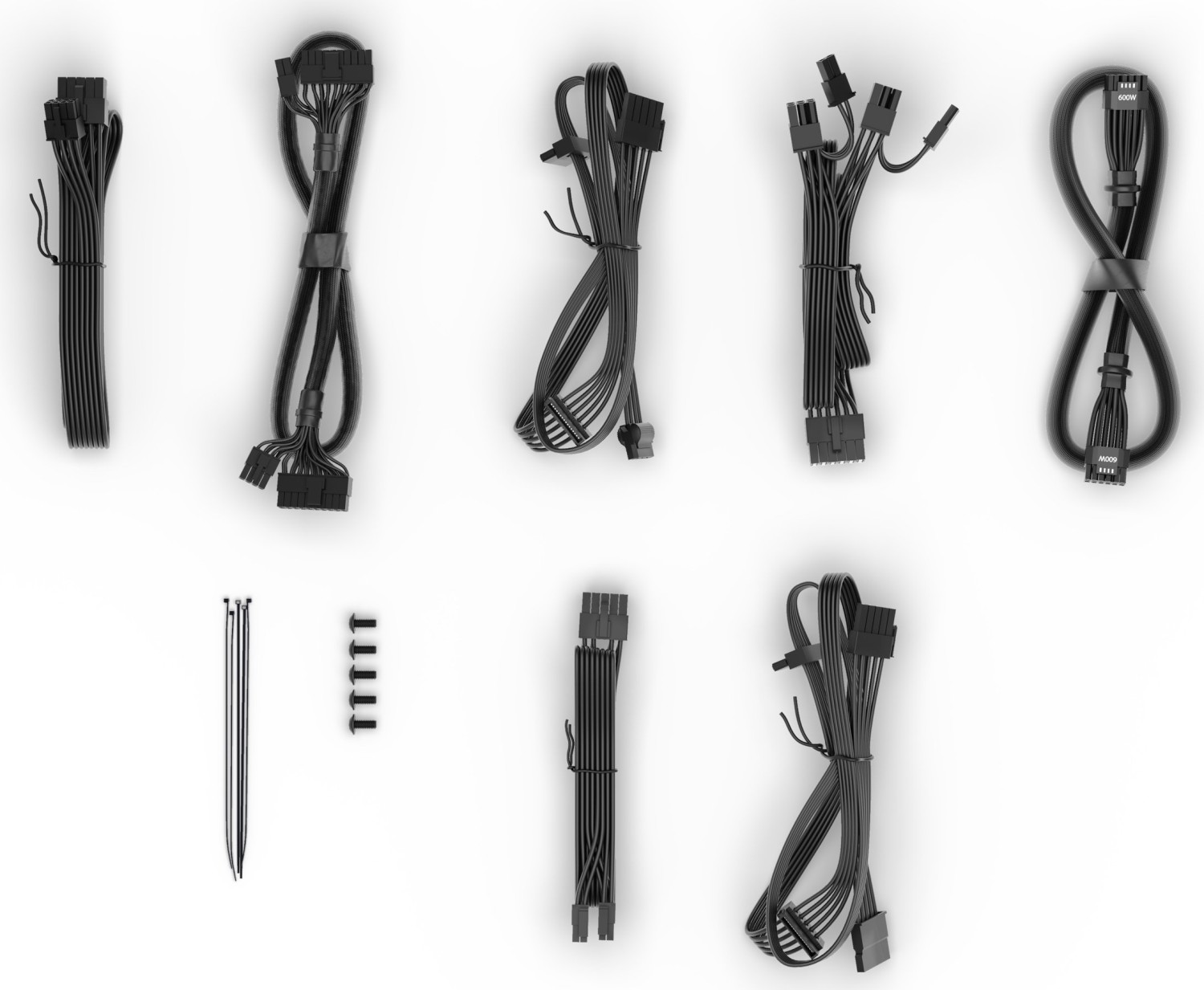

Ich habe genau 3 Stecker im Netzteil, der Große für das Mainboard, der 12V1 und der PCIE 5.0. da fällt mir gerade auf, der für 12V1 brauche ich doch gar nicht? Der ist dafür da, wenn ich die oberen beiden Stecker auf dem Mainboards bedienen will? So wie ich das verstanden habe kann ich das Board mit 24v oder mit 12V bedienen
Ergänzung ()

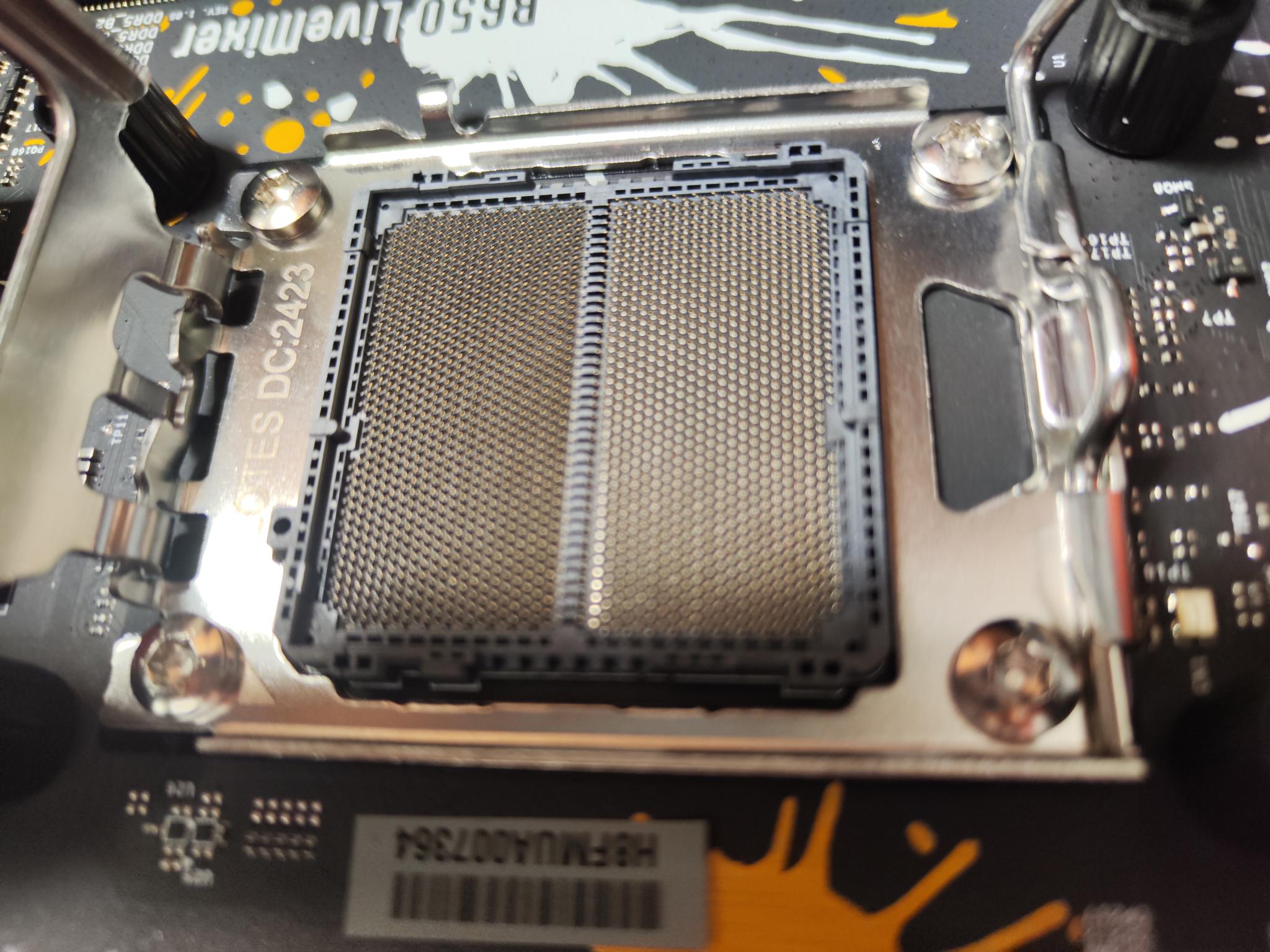

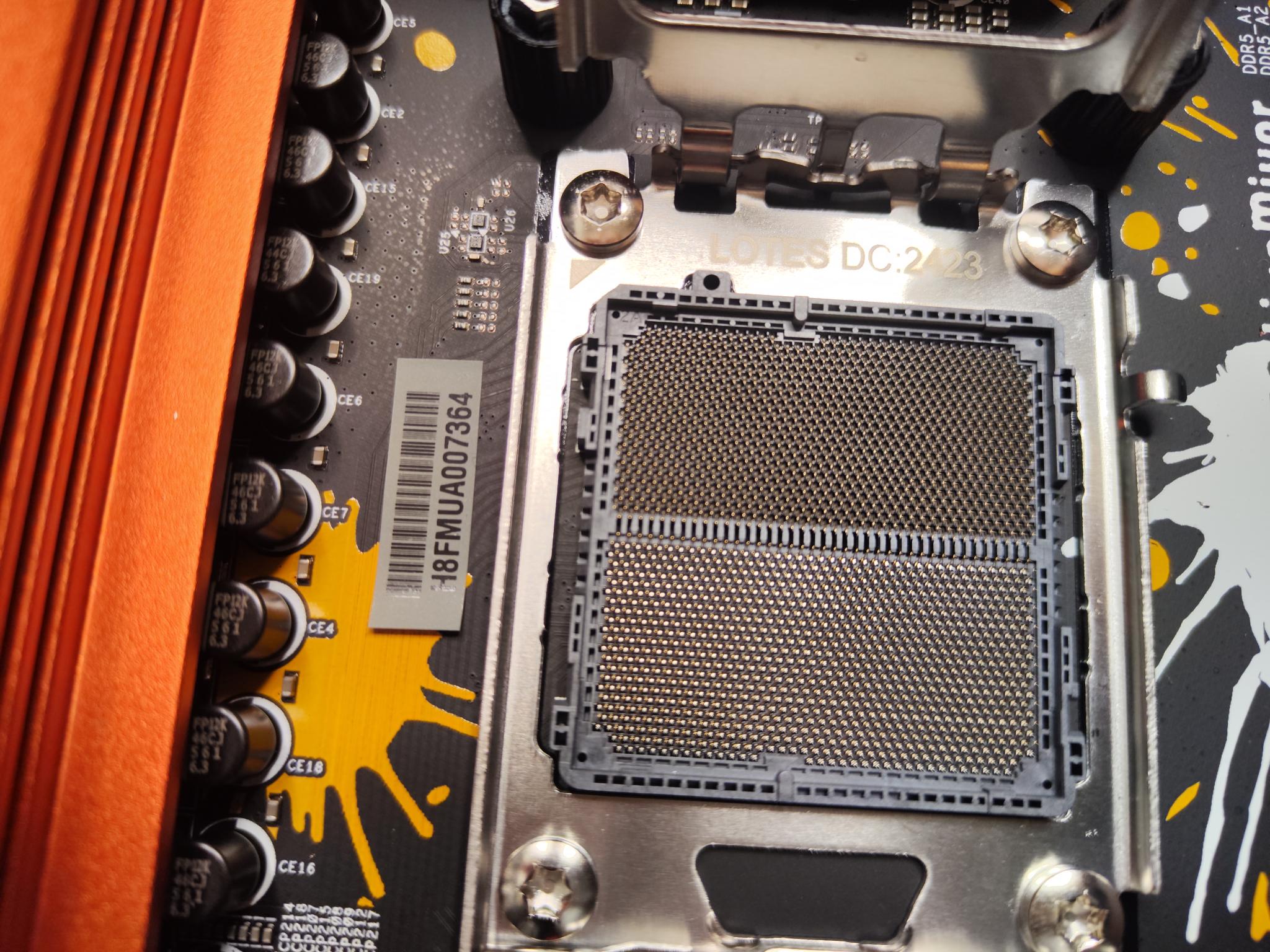

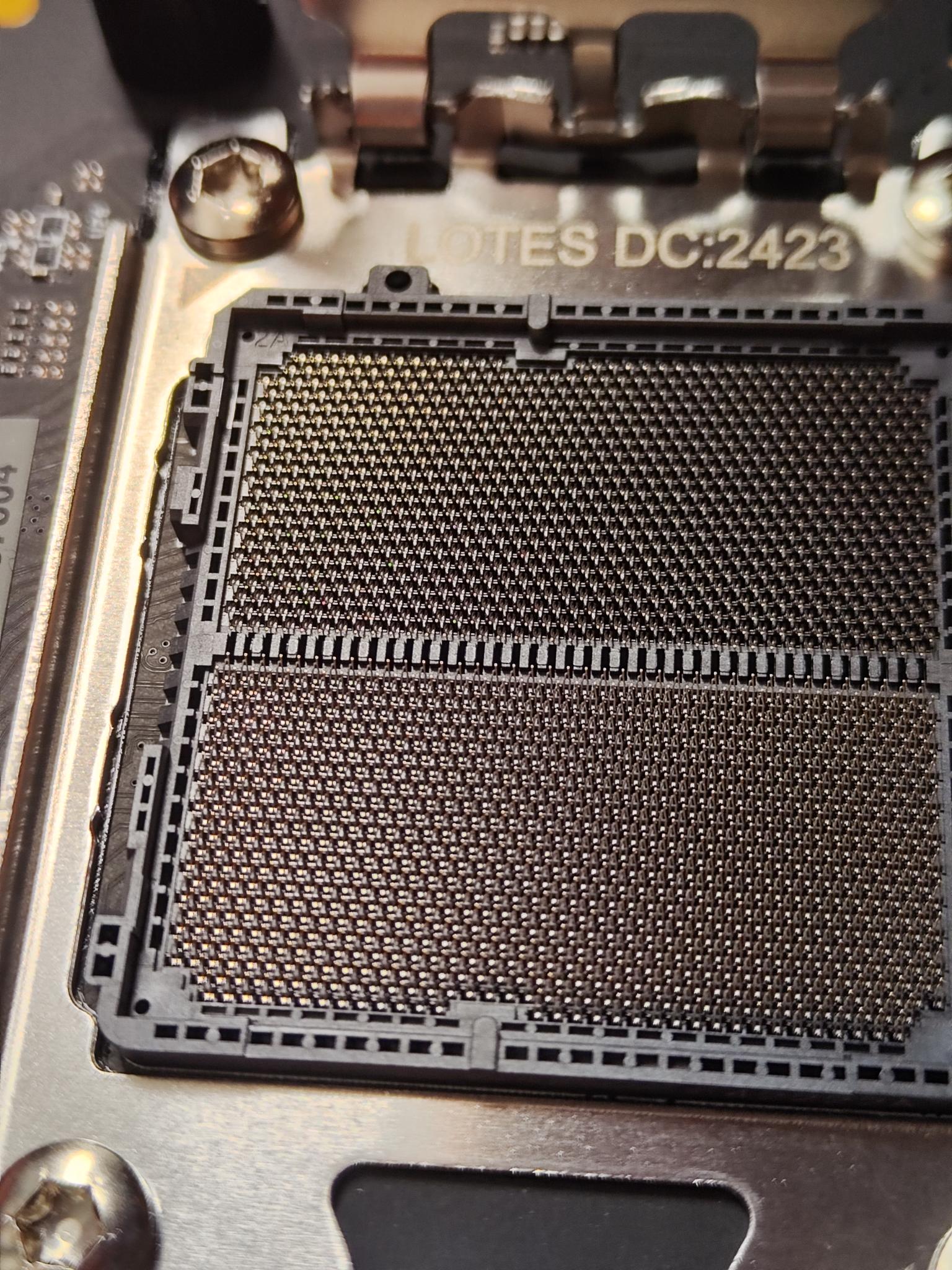

PS, dass die auf dem Bild 6/7 so "schräg" stehen ist also normal?


Anhänge

  • IMG_20241019_123840.jpg
    2,9 MB · Aufrufe: 90
  • IMG_20241019_123848.jpg
    1,1 MB · Aufrufe: 85
  • IMG_20241019_124004.jpg
    1,3 MB · Aufrufe: 92
  • IMG_20241019_124846.jpg
    3 MB · Aufrufe: 85

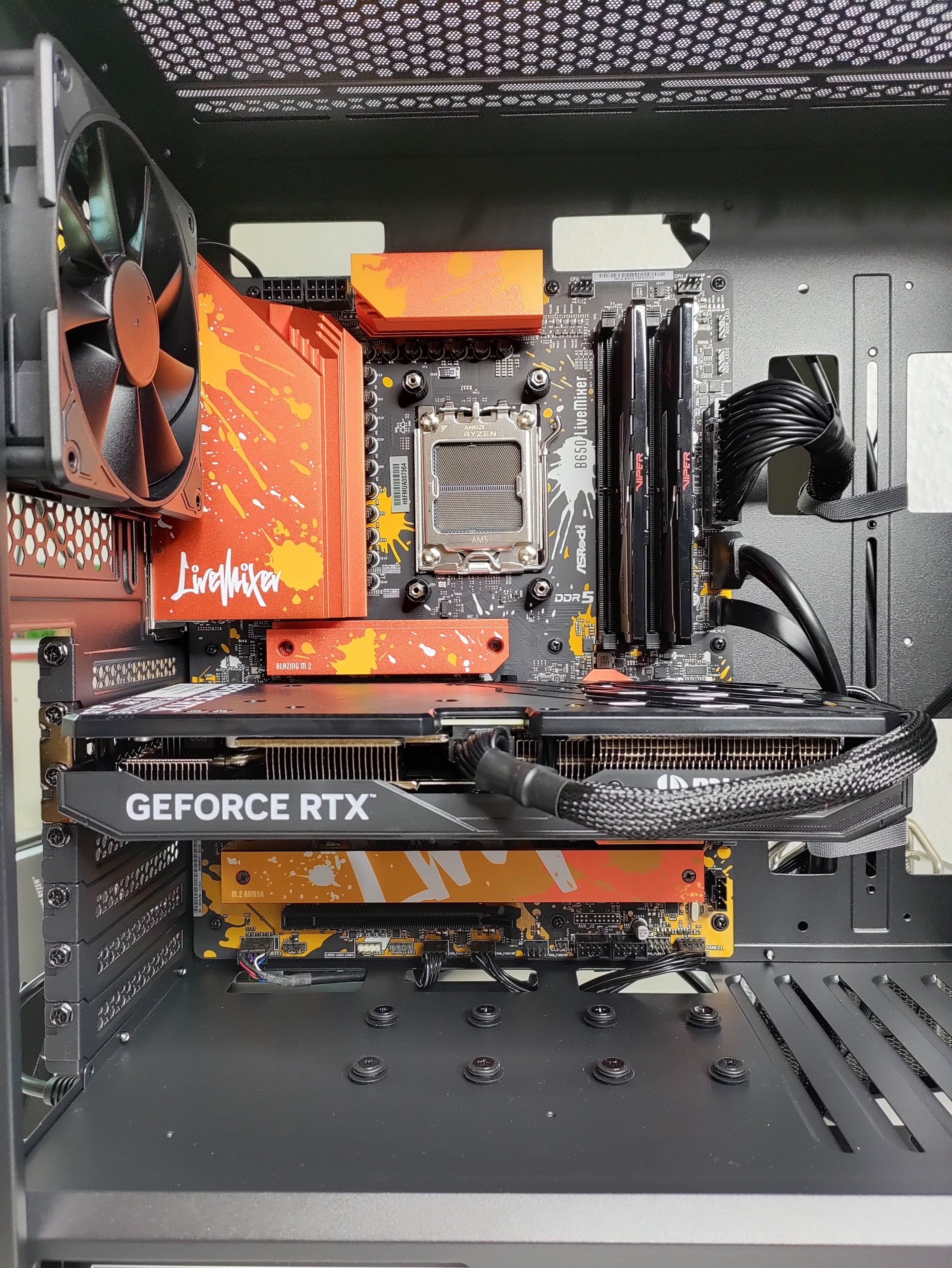

Dein Board hat oben Links. Zwei 8 pin Buchsen. Diese dienen der CPU Versorgung. Muss man alle anschließen. Sonst leuchtet es auch Rot.

  • Gefällt mir
Reaktionen: Banned und Skudrinka
Der CPU Stecker fehlt.
Bitte Handbuch ;)

  • Gefällt mir
Reaktionen: Banned
Hast du Oben Links den 12 V Stecker ein ( pin kabel für die CPU angeschlossen oder nur den 24 Pin Stecker?
Ergänzung ()

Die Stecker fehlen dir. Bitte hier die 12V anschließen entweder ein mal 8 PIn oder alle beide.

  • Gefällt mir
Reaktionen: TomMÆC und Skudrinka

  • Gefällt mir
Reaktionen: Banned und TomMÆC

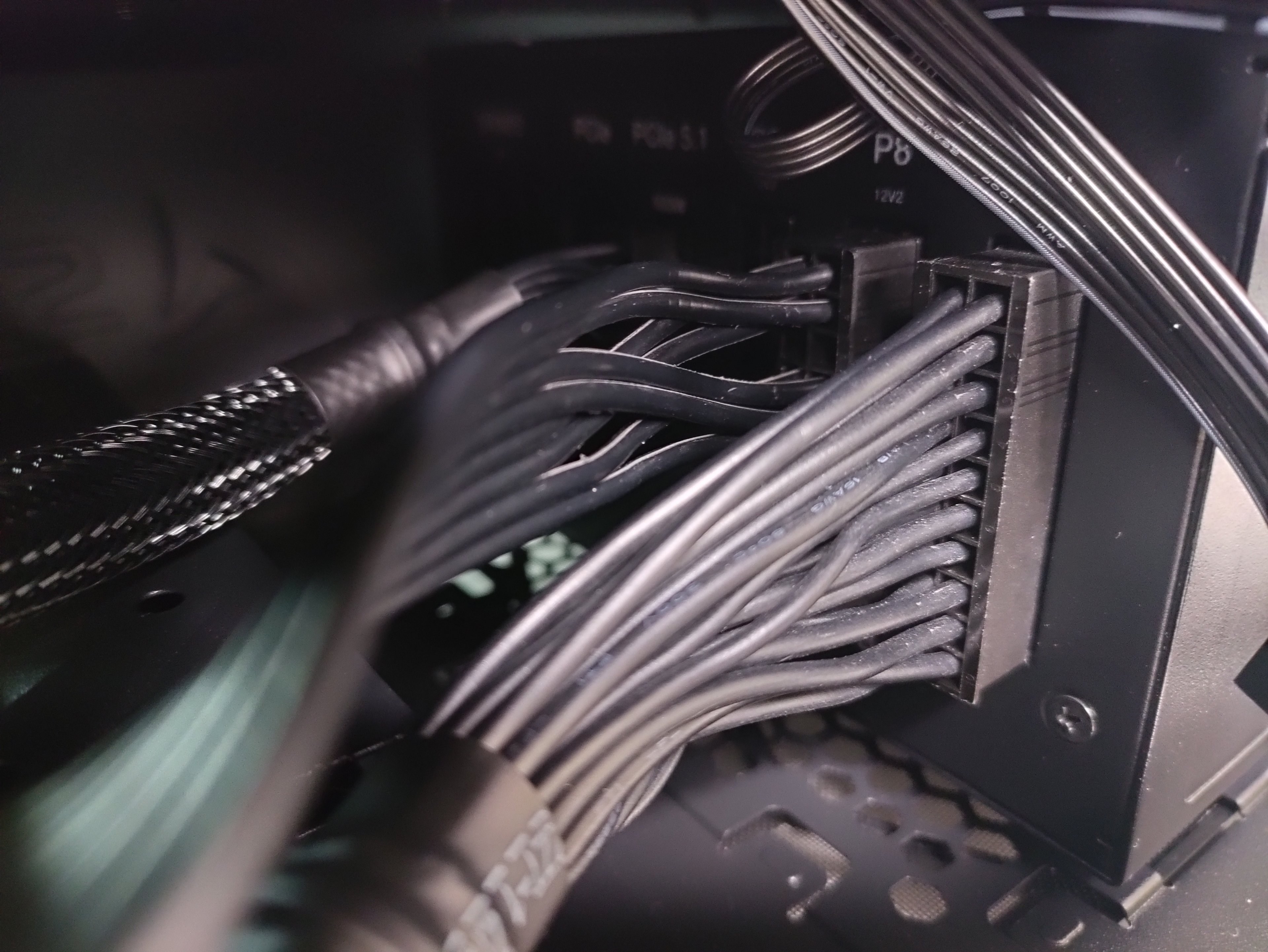

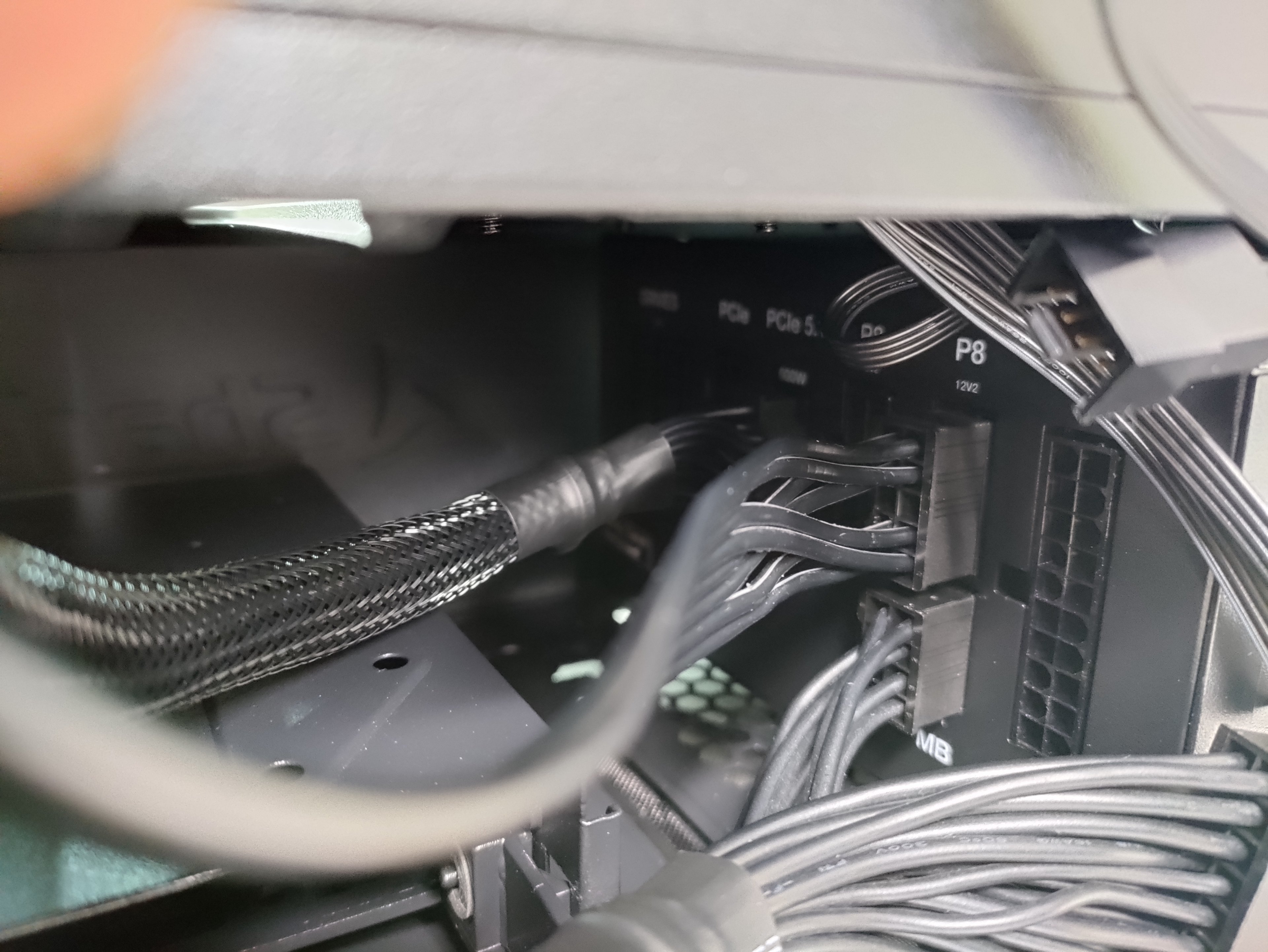

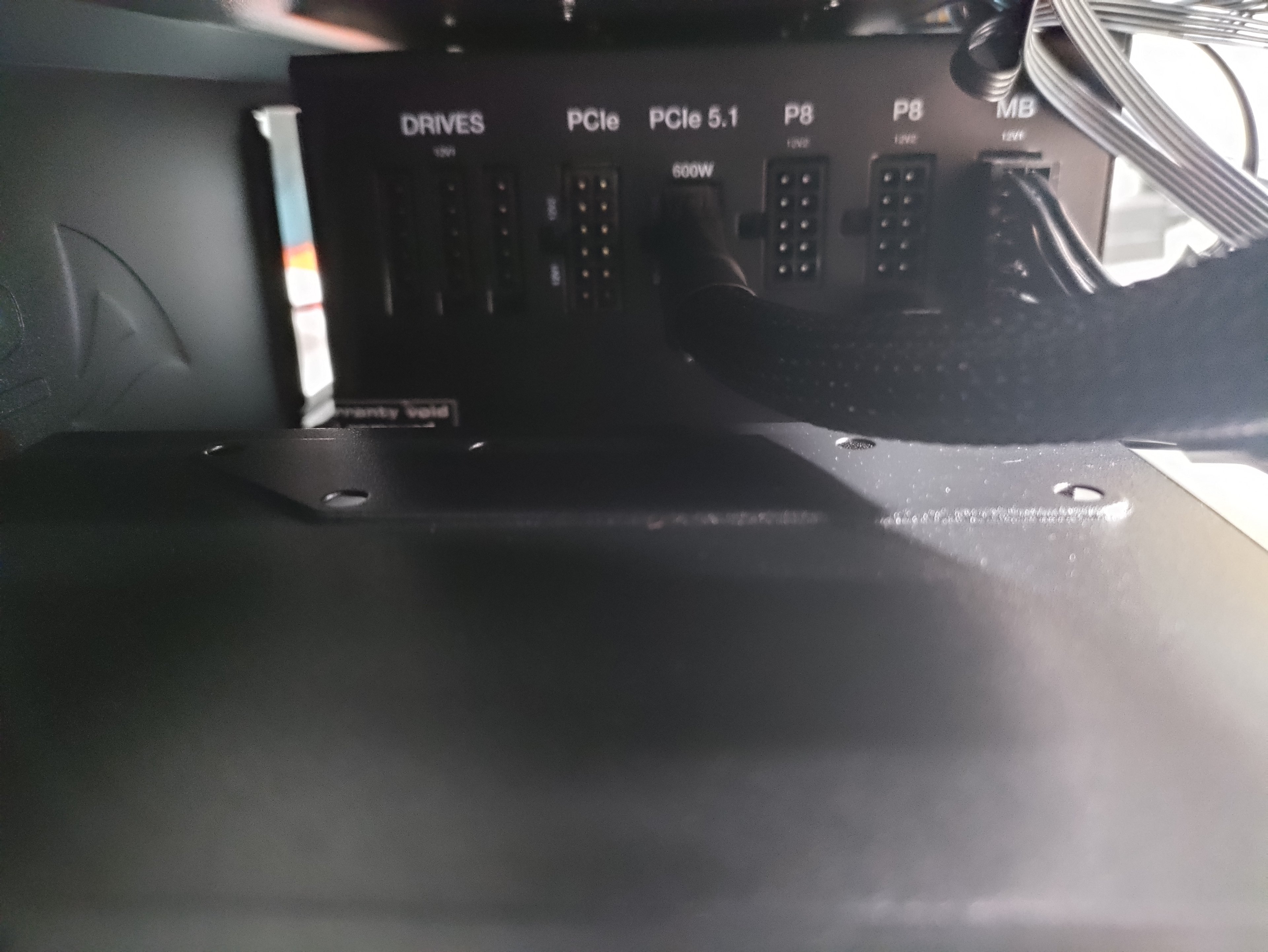

Oh, vielen Dank, aber ich muss jetzt noch nachfragen: Das Netzteil hat einen Mainboard Stecker, der auf der einen Seite einen 8 Pin und einen 20? Pin Stecker hat, die habe ich im Netzteil bei MB und MB 12V1 rein gesteckt, Auf der anderen Seite ist nur der Stecker, der für frühere Boards die Aufteilung mit dem 4Pin + Rest und den habe ich in das Board gesteckt. Ich muss jetzt also den CPU Stecker im Netzteil in das 12V2 stecker und auf dem Board in des 12V1?

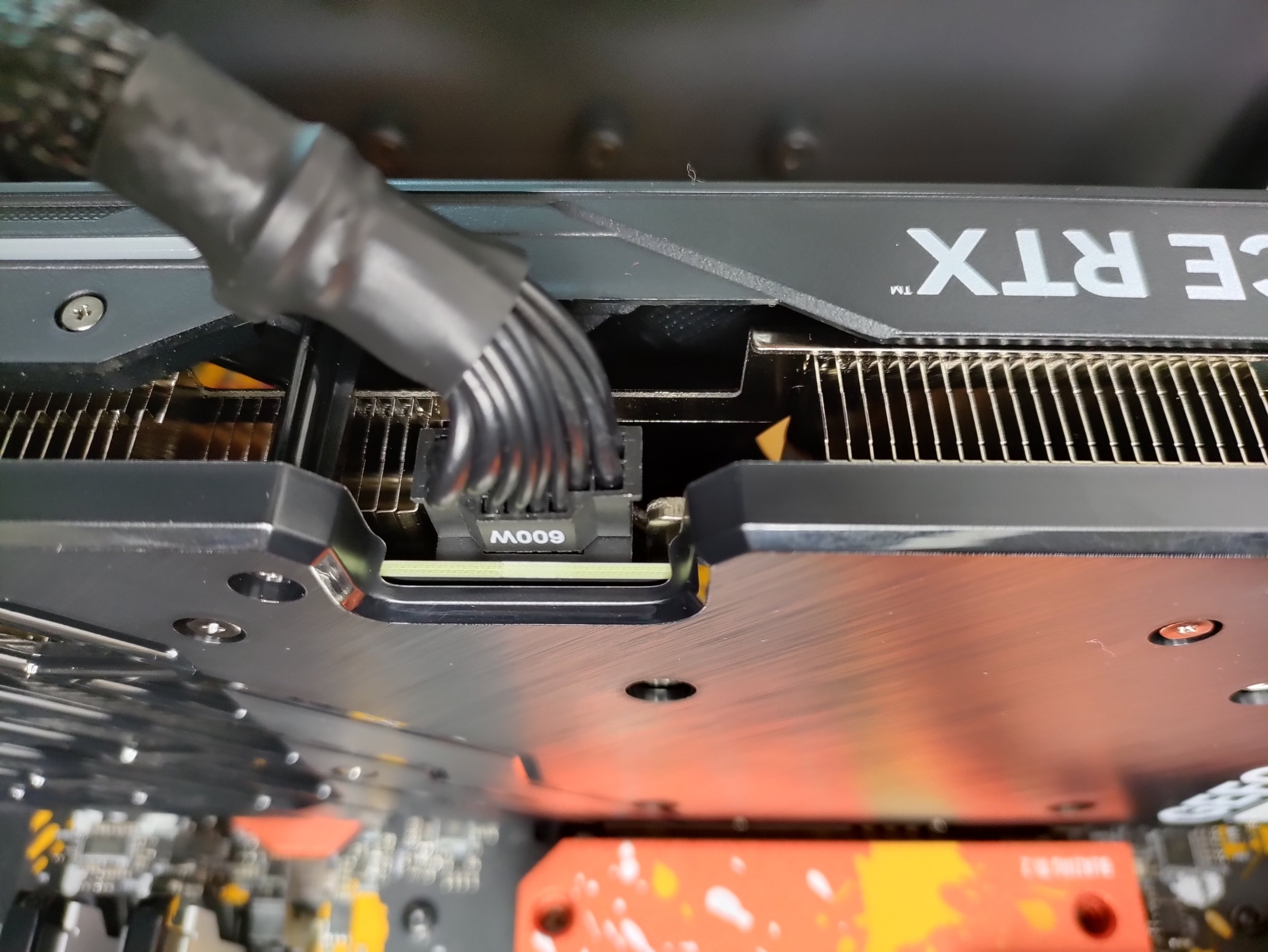

Der GPU-Stromstecker sieht auch nicht so aus wie er sollte.

Der muss vollständig eingesteckt sein, deshalb sollte man das Kabel erst nach 3,5cm biegen.



  • Gefällt mir
Reaktionen: nepi1975, TomMÆC und Skudrinka
CPU Kabel in P8 und andere Seite auf das Board in 12v1.
Besser, wenn beide Ports belegt werden.
Siehe Handbuch zum Board und zum Netzteil!

  • Gefällt mir
Reaktionen: TomMÆC

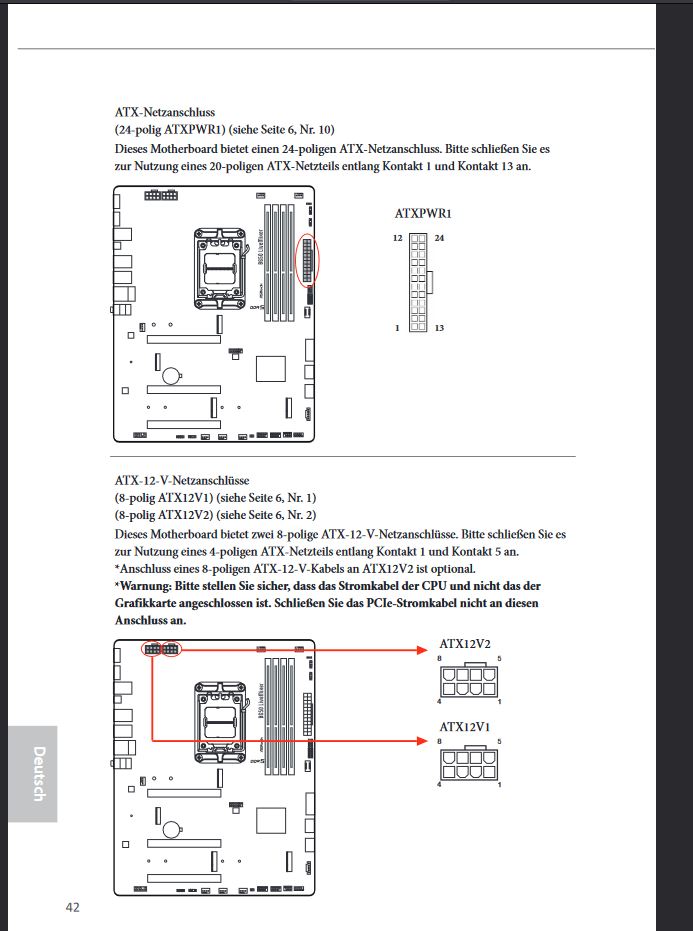

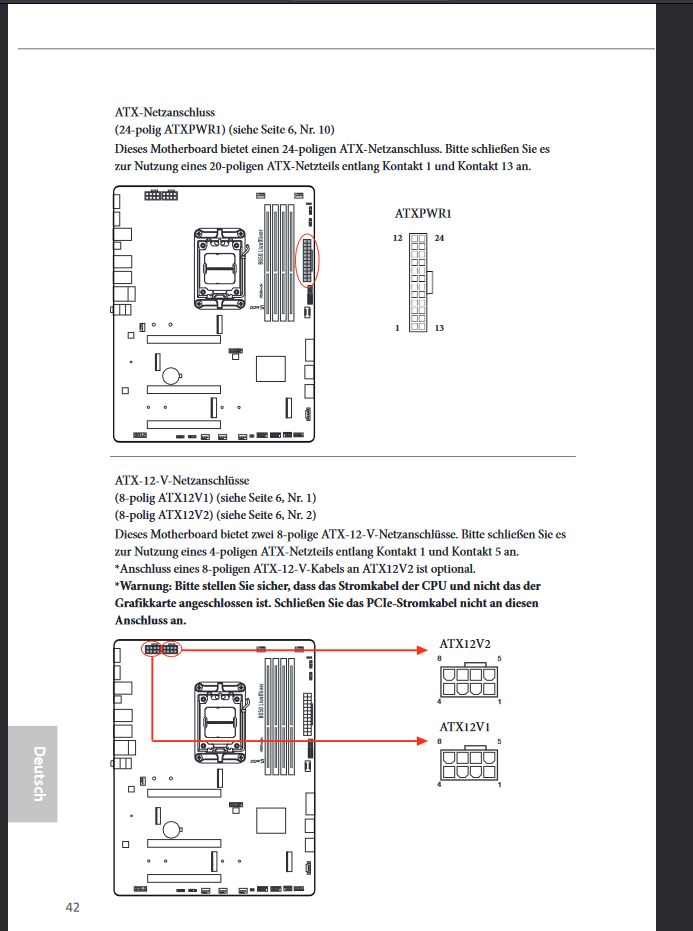

Steht doch in der Anleitung (Bild) die @Skudrinka gepostet hat. Sollte selbst klärend sein. Ein P8 Kabel (2x4Polstecker) in oben Links (12V1) stecken. Möglich das Du auch Beide anschließen muss. Also auch das zweite P8 in 12V2 stecken. Ist aber wahrscheinlich nur wenn Du OC betreibst (bin mir aber nicht sicher ob das stimmt). Müsste aber im Handbuch stehen.

@bart0rn danke für den Hinweis, ich hatte eigentlich darauf geachtet, dass es auch ordentlich klick macht, aber ich habe es noch mal etwas angepasst.

@Skudrinka das ist dass, was mich verwirrt, warum Brauch ich nun neben dem 24 Poligen noch mal 2 8 polige? Und warum hat das 24 Polige auf Seiten des Netzteils auch noch einen P8. D.h. ich hätte insgesamt 3x P8 + 24P.

Ich hab gesehen, ich ha noch eine 2. 8P Kabel, das hatte ich noch nicht auf den Fotos angeschlossen


Anhänge

  • IMG_20241019_130814.jpg
    3,1 MB · Aufrufe: 48
  • IMG_20241019_130826.jpg
    1,1 MB · Aufrufe: 46
  • IMG_20241019_130853.jpg
    1,2 MB · Aufrufe: 47

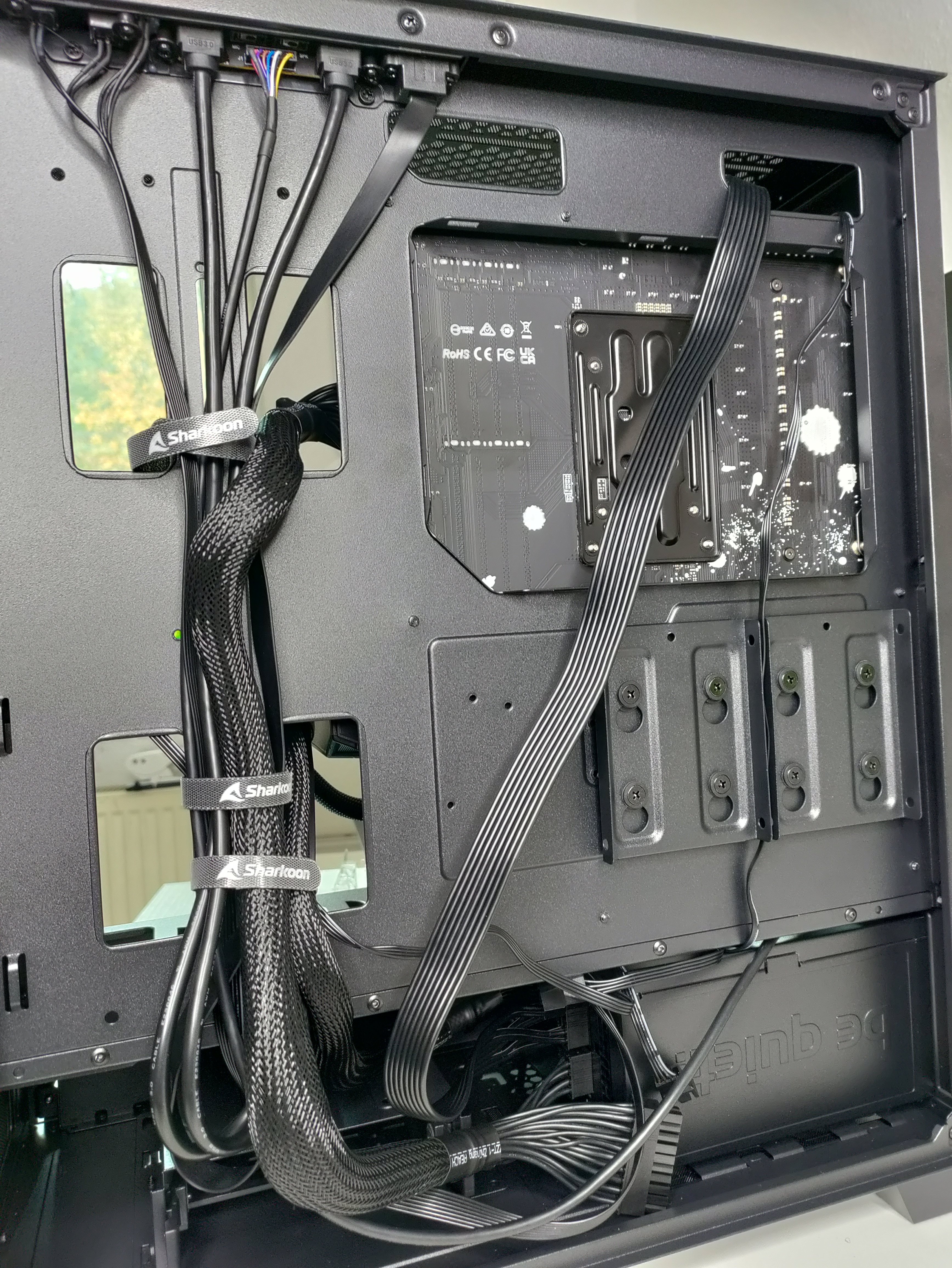

Wenn du beide anschließt am Mainboard, sollte es wahrscheinlich gehen. Ich frage mich nur, warum auf dem ersten Bild nur eines der beiden Kabel dort hochläuft hinter der Backplate. Verleg doch beide hinten rum, oder sind die zu kurz dafür?

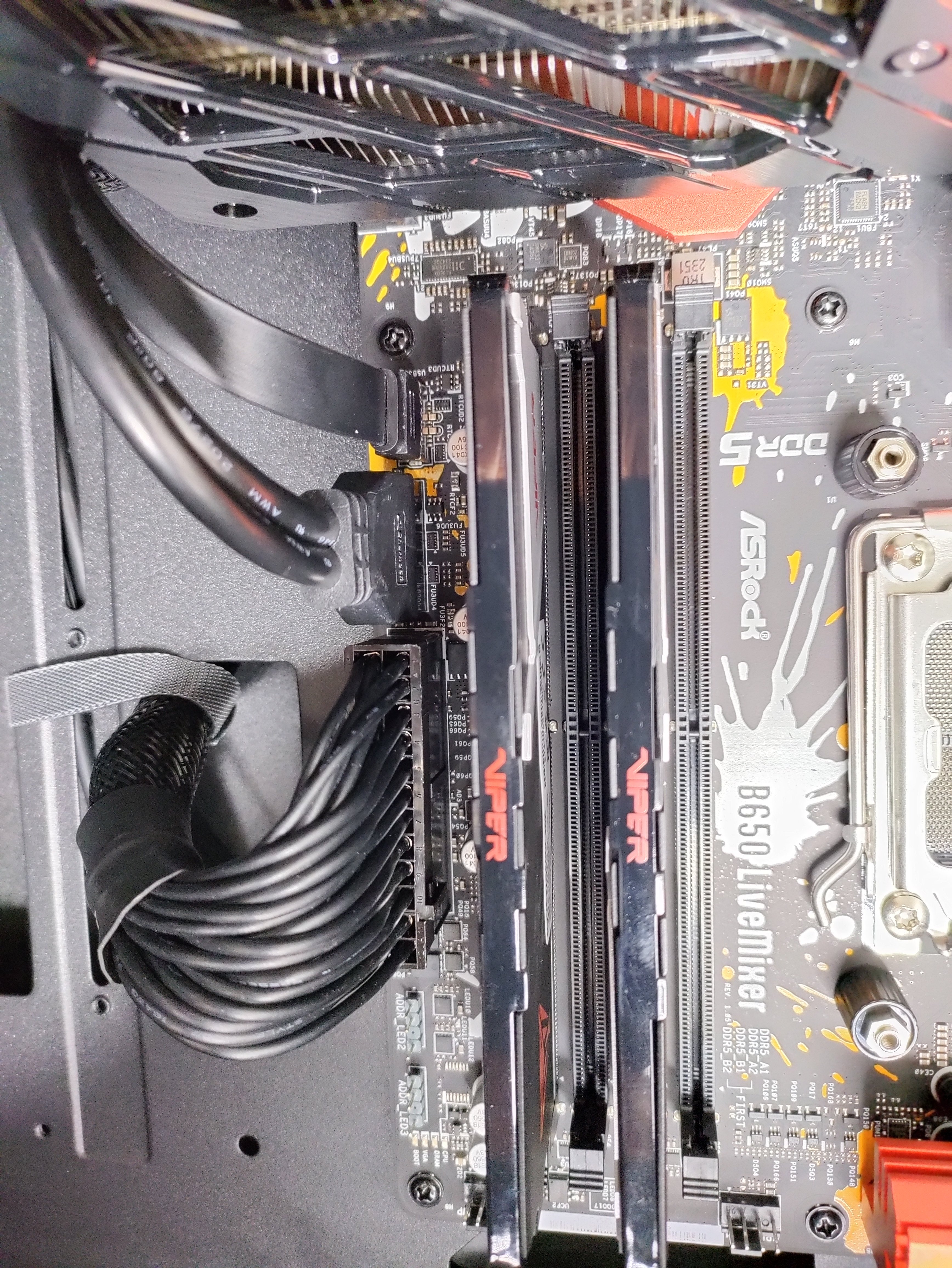

PS: Der große 24-Pin-ATX-Stecker geht an's Mainboard und dann noch die zwei P8 bzw. 12V, damit auch die CPU genug Saft bekommt - das ist alles.

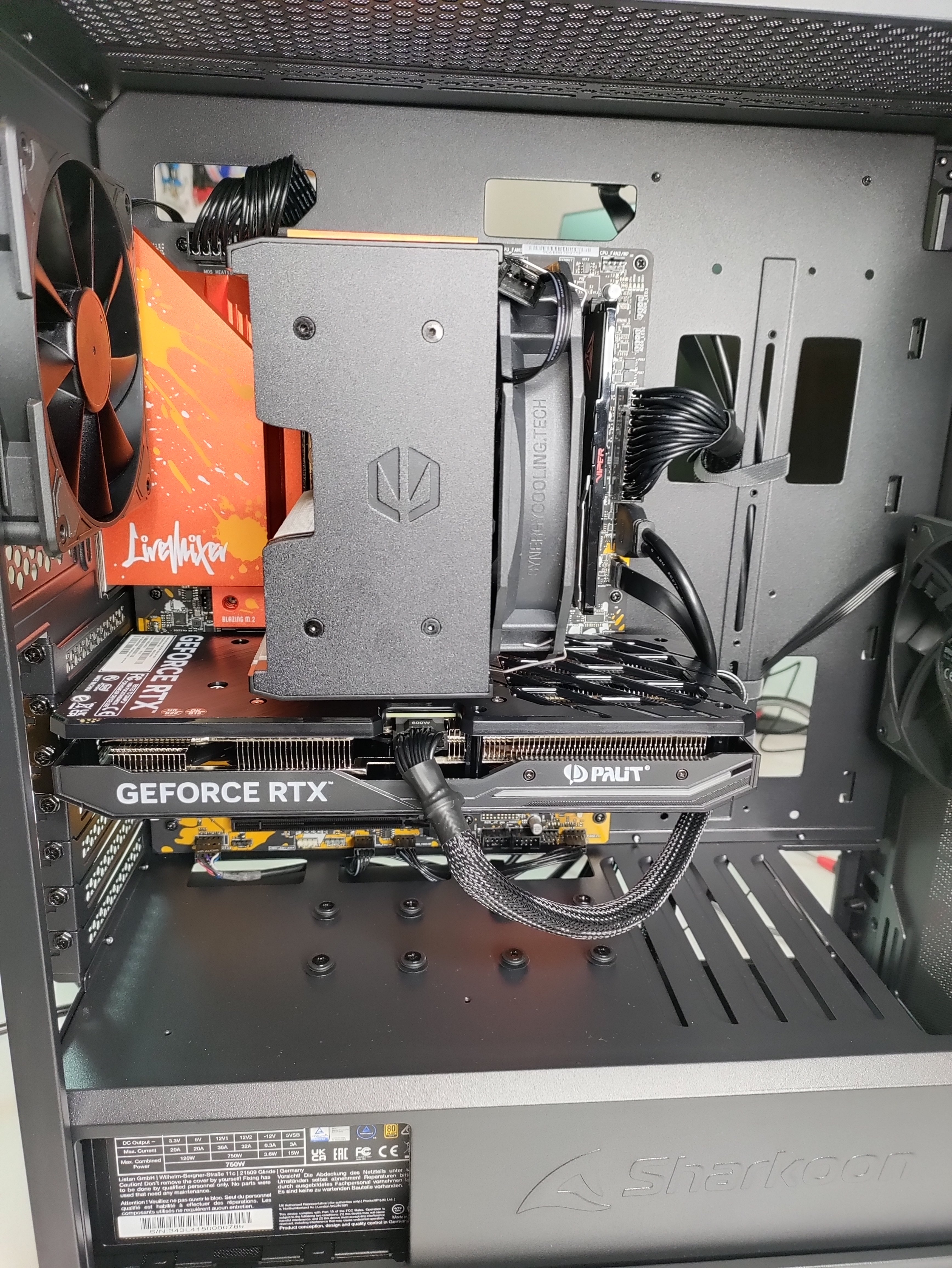

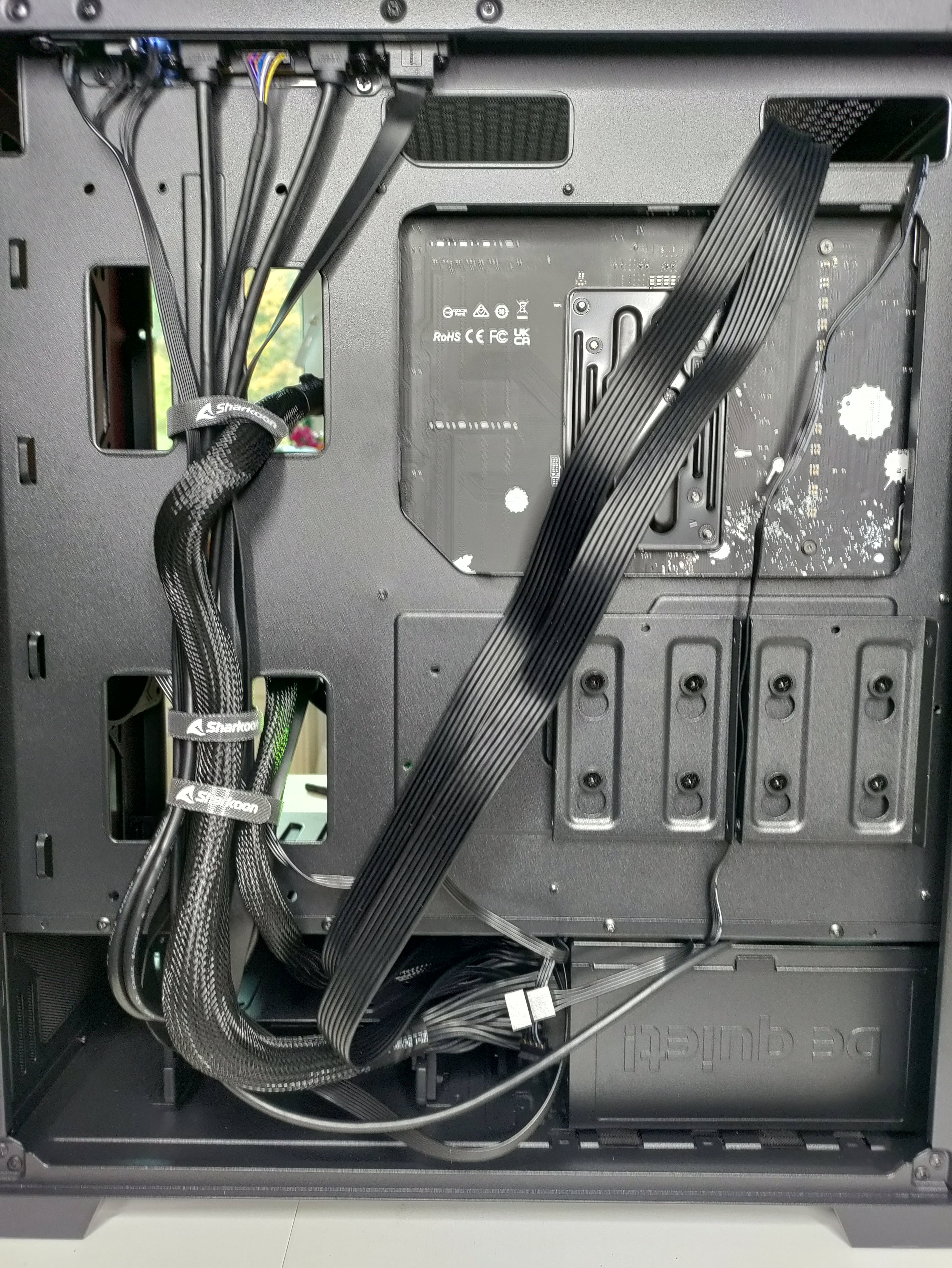

Vielen Dank nochmal!!! So sieht es Final aus und er ist auch schon ins UEFI gebootet.

Danke euch für die schnelle Hilfe, ihr seit TOP! ❤️

PS: @Banned, weil mir das mit den 2 CPU Kabeln nicht ganz klar war. Vielleicht lag es daran, dass ich früher nur einen 4 Poligen für die CPU hatte und irgendwie verwirrt war, weil es auch einen 12V Only Mainboards gab/geben sollte... Zumindest funktioniert es jetzt...


Anhänge

  • IMG_20241019_132526.jpg
    2,9 MB · Aufrufe: 50
  • IMG_20241019_132818.jpg
    2,6 MB · Aufrufe: 53
  • Gefällt mir
Reaktionen: Ginlock und Banned
