MSI B450 Gaming Pro Carbon AC zeigt zweite M.2 SSD nicht an

[Tobimania]

Schönen Guten Abend zusammen,

ich bin mit meinem Latein am Ende. Ich habe mir dieses Jahr einen Gaming PC selbst zusammengestellt mit folgender Hardware:

• Ryzen 7 2700X Prozessor
• MSI B450 Gaming Pro Carbon AC
• MSI Gaming X Trio RTX 2080 TI
• Samsung EVO 860 M.2 SSD (ist schon verbaut und funktioniert bestens)
• WD Blue HDD

Ich wollte nun in den zweiten M.2 Slot ne weitere M.2 SSD aufrüsten und hab mir die Samsung EVO 970 M.2 SSD gekauft und verbaut. Nun wird diese aber weder in Windows noch in BIOS erkannt. Ein BIOS Update auf die neuerste Firmware habe ich bereits durchgeführt, hat jedoch leider zu keinem Erfolg geführt. Hat jemand eine Idee an was es liegen kann, oder kann mir wertvolle Tipps geben?!

Vielen herzlichen Dank im voraus

Mfg
Tobi



[bisy]

die Samsung EVO 970 müsste eigentlich in den M2_1 Slot, da der mit PCIe 3.0 angebunden ist, der M2_2 Slot ist halt nur mit PCIe 2.0 angebunden, allerdings funktioniert eine M.2 SATA SSD nicht im M2_2 Slot, der unterstützt nur M.2 PCIe SSDs.

steckt in diesen Slots was drinn?

PCI_E2, PCI_E3, PCI_E4 and PCI_E5 slots will be unavailable when installing M.2 PCIe SSD in M2_2 slot.



[Tobimania]

das versteh ich grad nicht :-/
Im Slot 1 steckt die Samsung EVO 860 die funktioniert...
Im Slot 2 steckt aktuell die. Samsung EVO 970 die nicht funktioniert...?!



[DRAKO1337]

das versteh ich grad nicht :-/
Im Slot 1 steckt die Samsung EVO 860 die funktioniert...
Im Slot 2 steckt aktuell die. Samsung EVO 970 die nicht funktioniert...?!

korrekt.. @bisy hat recht.

gib die EVO 970 in den ersten Slot rein.



[jstar5588]

Die EVO 970 muss in den M2_2 rein, da dieser nur PCIe-SSD´s unterstützt.
Die EVO 860 muss in den M2_1 rein, da dieser sowohl PCIe als auch SATA-SSD´s unterstützt.



[bisy]

gib die EVO 970 in den ersten Slot rein.

dann kann er aber die M.2 SATA SSD nicht mehr nutzen

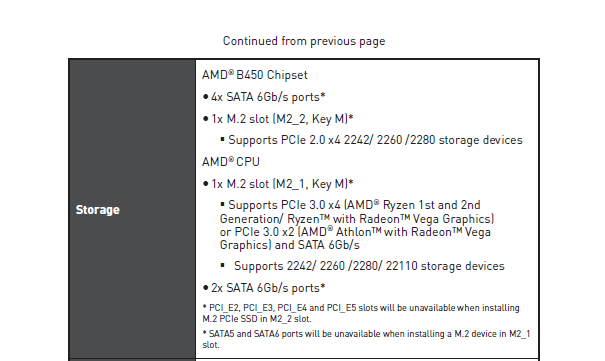

AMD® B450 Chipset

• 1 x M.2 slot (M2_2, Key M)1
  • Supports PCIe 2.0 x4 2242/ 2260 /2280 storage devices

AMD® CPU

• 1 x M.2 slot (M2_1, Key M)1
  • Supports PCIe 3.0 x4 and SATA 6Gb/s 2242/ 2260 /2280/ 22110 storage devices

1. PCI_E2, PCI_E3, PCI_E4 and PCI_E5 slots will be unavailable when installing M.2 PCIe SSD in M2_2 slot.
2. SATA5 and SATA6 ports will be unavailable when installing a M.2 device in M2_1 slot.

im M2_1 Slot gehen M.2 SATA und PCIe SSDs, im M2_2 Slot nur M.2 PCIe SSDs

steckt ne M.2 PCIe SSD im M2_2 Slot werden die PCI_E2, PCI_E3, PCI_E4 und PCI_E5 Slots deaktiviert, da darf nichts drin stecken, wenn da was drin steckt, kann das dein Problem sein



[Denniss]

Ist der Steckplatz für PCIe SSD geeignet oder nur für SATA SSD wie die 860 ?
-> Handbuch
eventuell muß der Betriebsmodus im Bios umgestellt werden
-> Handbuch



[jstar5588]

Baue am besten die SSD´s erstmal wie beschrieben ein und dann schaue mal ob du diese in der Datenträgerverwaltung findest



[Tobimania]

danke schonmal für eure zahlreichen Kommentare
Ich wusste zu meiner Schande grad nicht mal das so grosser Unterschied zwischen beiden SSD's herscht... Also sollte ich nun beide SSD's tauschen? Oder die EVO 970 zurück schicken und mir ne andere holen?



[danfi88]

Du solltest erstmal auf die Fragen hier antworten und testen. Die SSDs sollten nämlich beide laufen.



[Tobimania]

jawoll, ich schaus mir morgen gleich mal an und baue beide ssd's um, ich berichte euch dann gleich 👍🏼



[Pinguin1]

Teste doch den Vorschlag von @jstar5588

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[bisy]

Die Samsung 860 ist ne M.2 SATA SSD, die funktioniert nur im M2_1 Slot.
Die Samsung 970 ist ne M.2 PCIe SSD, die funktioniert im M2_1 Slot mit PCIe 3.0 oder im M2_2 Slot mit etwas langsameren PCIe 2.0

guck nach, das nichts in den PCIe x1 Slots steckt.

bzw zum Test mal die Samsung 970 in den M2_1 Slot stecken, ob sie da erkannt wird

wichtig ist, das sie in der Datenträgerverwaltung unten in der Balkenansicht erkannt wird



[Müritzer]

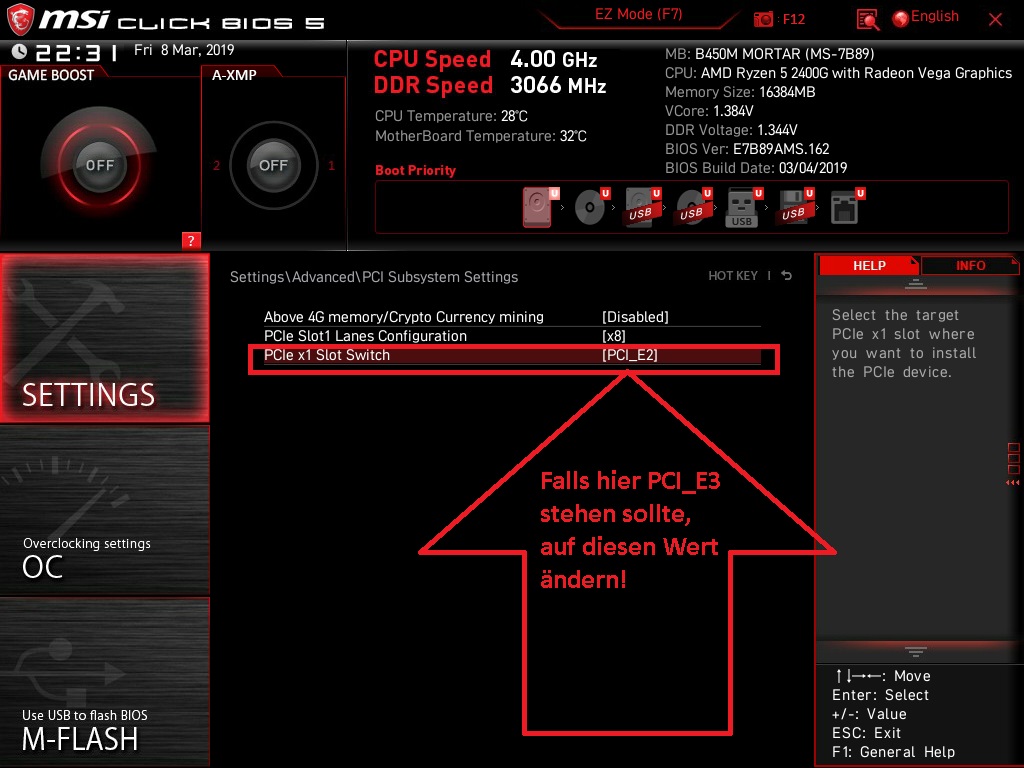

Hatte bei mir das selbe Problem, habe ein MSI B450M Mortar, und musste ein paar Sachen erst noch im BIOS einstellen. Habe mal die wichtigen Dinge im Screenshot markiert.

Musste bei mir von PCI_E3 auf PCI_E2 wechseln da sonst die M.2 im Slot M2_2 nicht erkannt wurde.



[Tobimania]

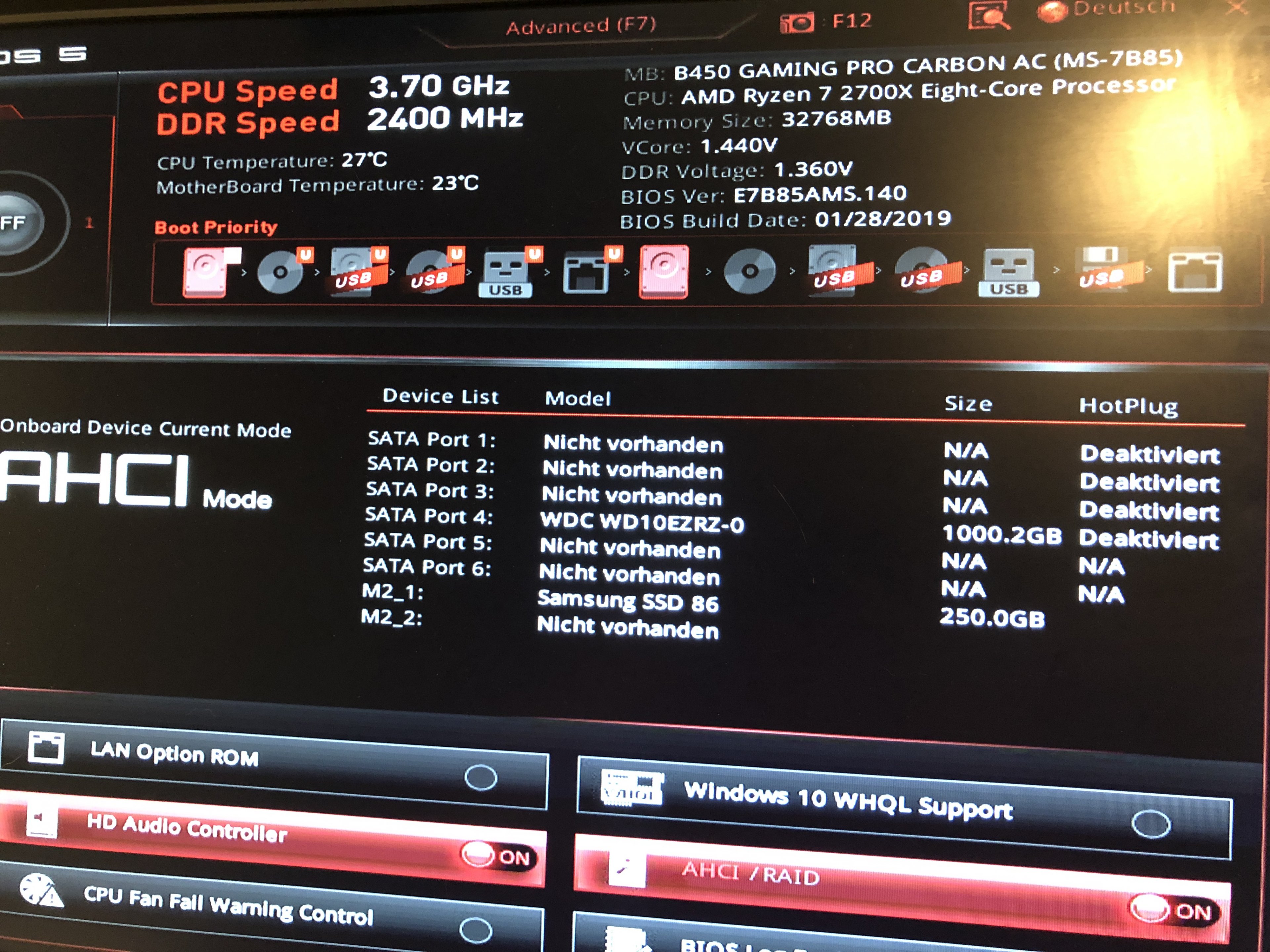

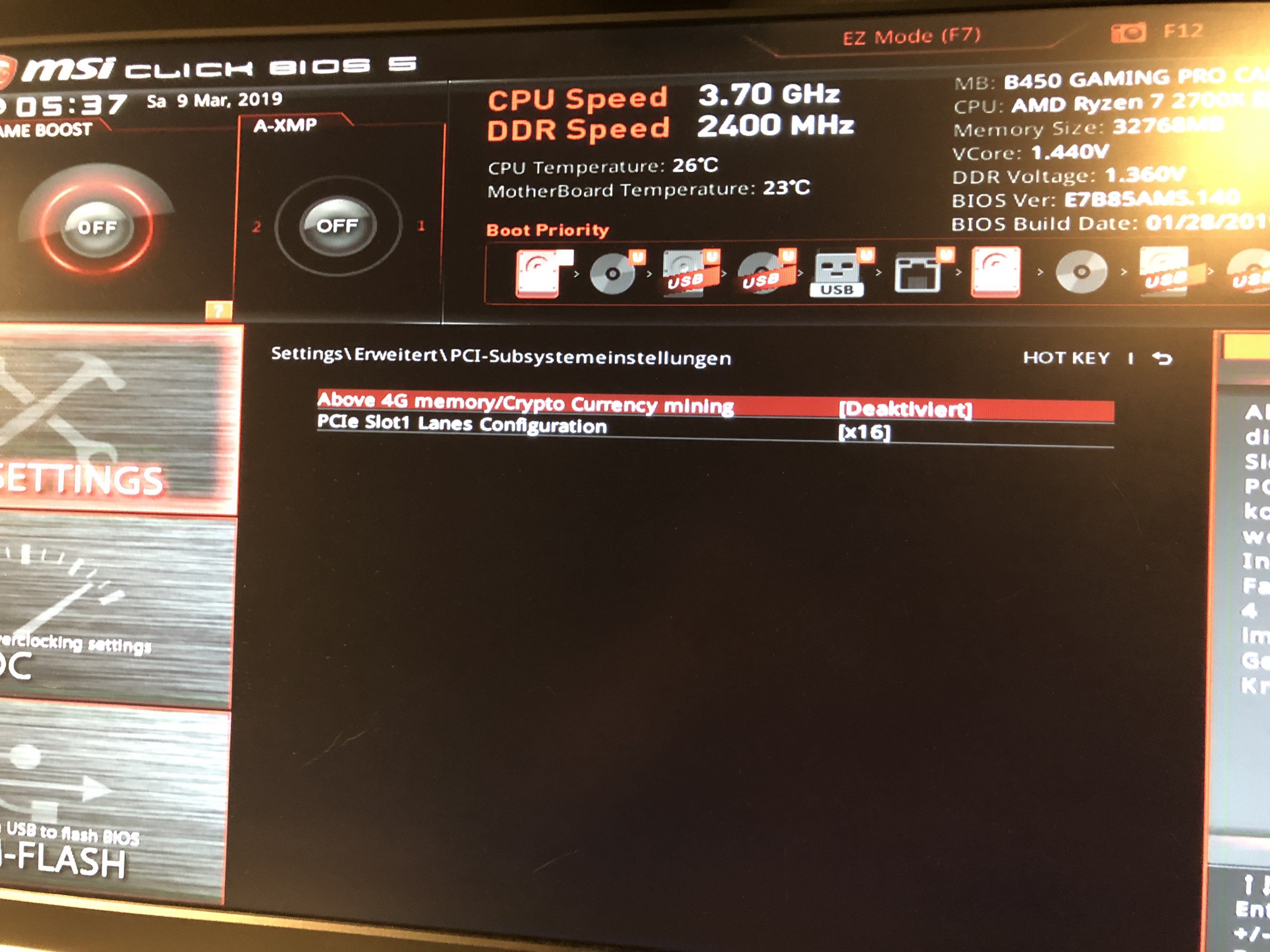

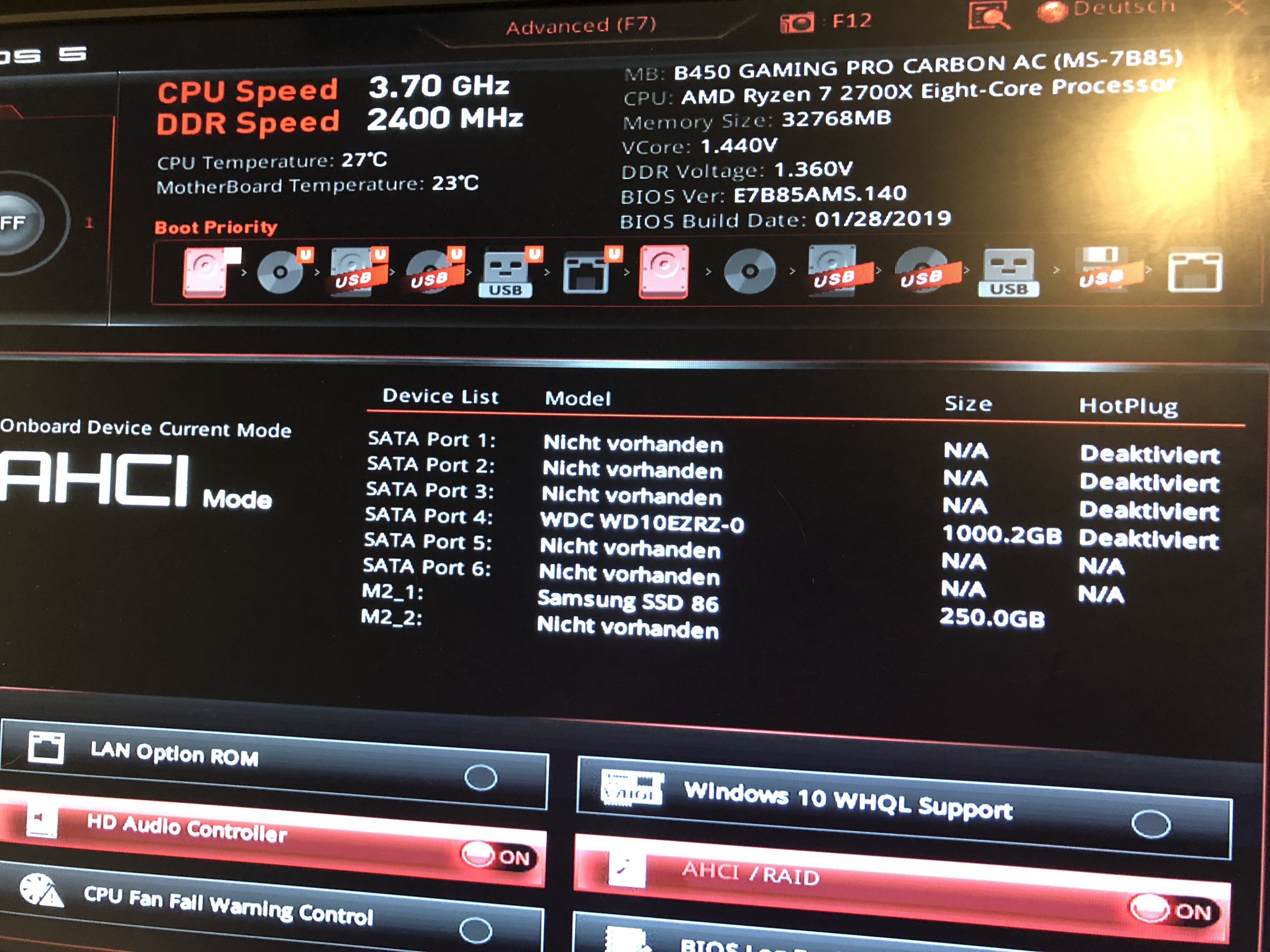

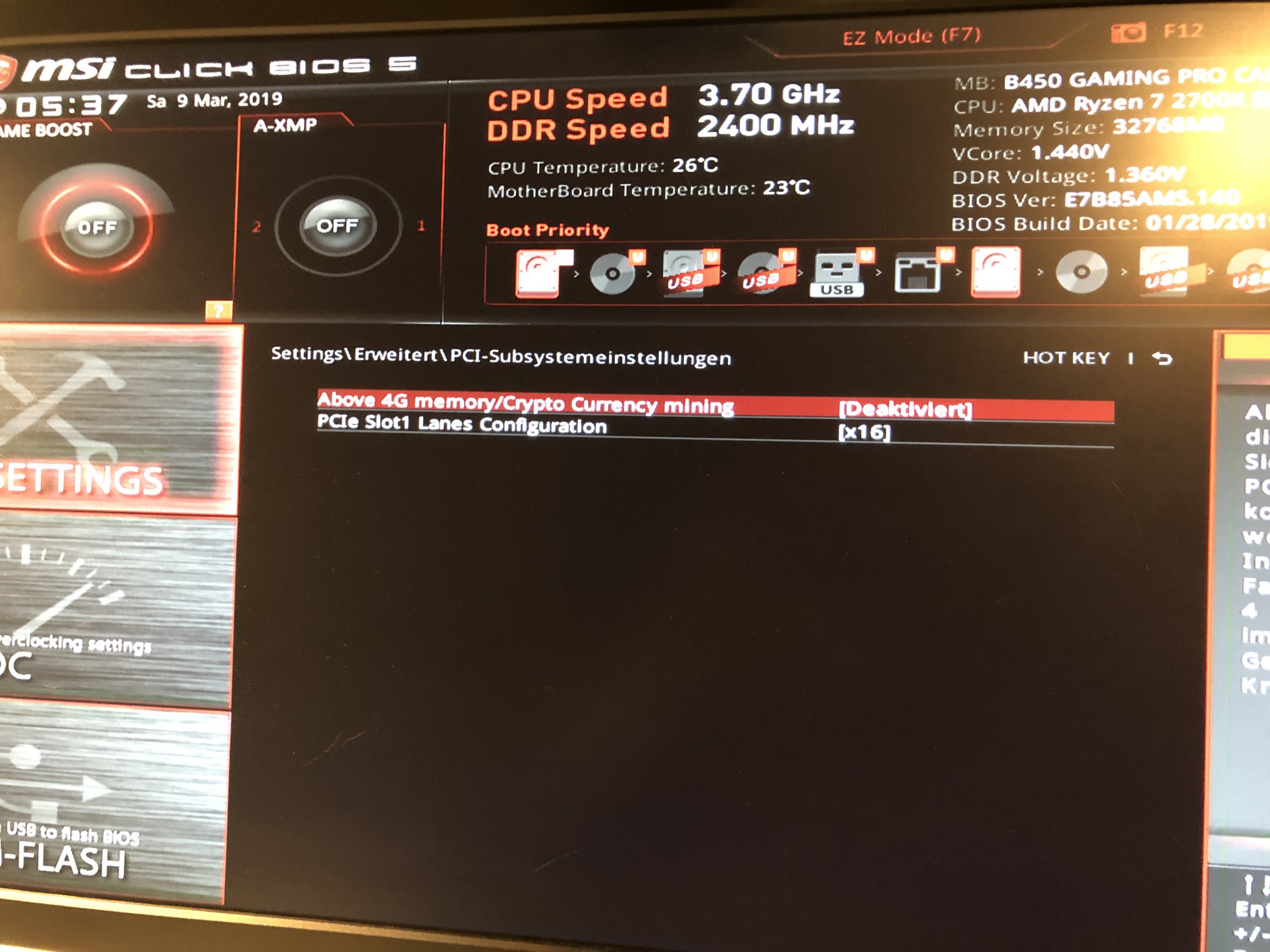

Ich bin jetzt gerade in der Arbeit deswegen kann ich die Hardwareänderung erst Nachmittag vornehmen, ich habe heute in der Früh noch schnell versucht die BIOS Einstellung so zu übernehmen wie es @Müritzer meinte, ich habe jedoch nicht mal die beschriebenen EInstellungsmöglichkeiten....



[Tobimania]

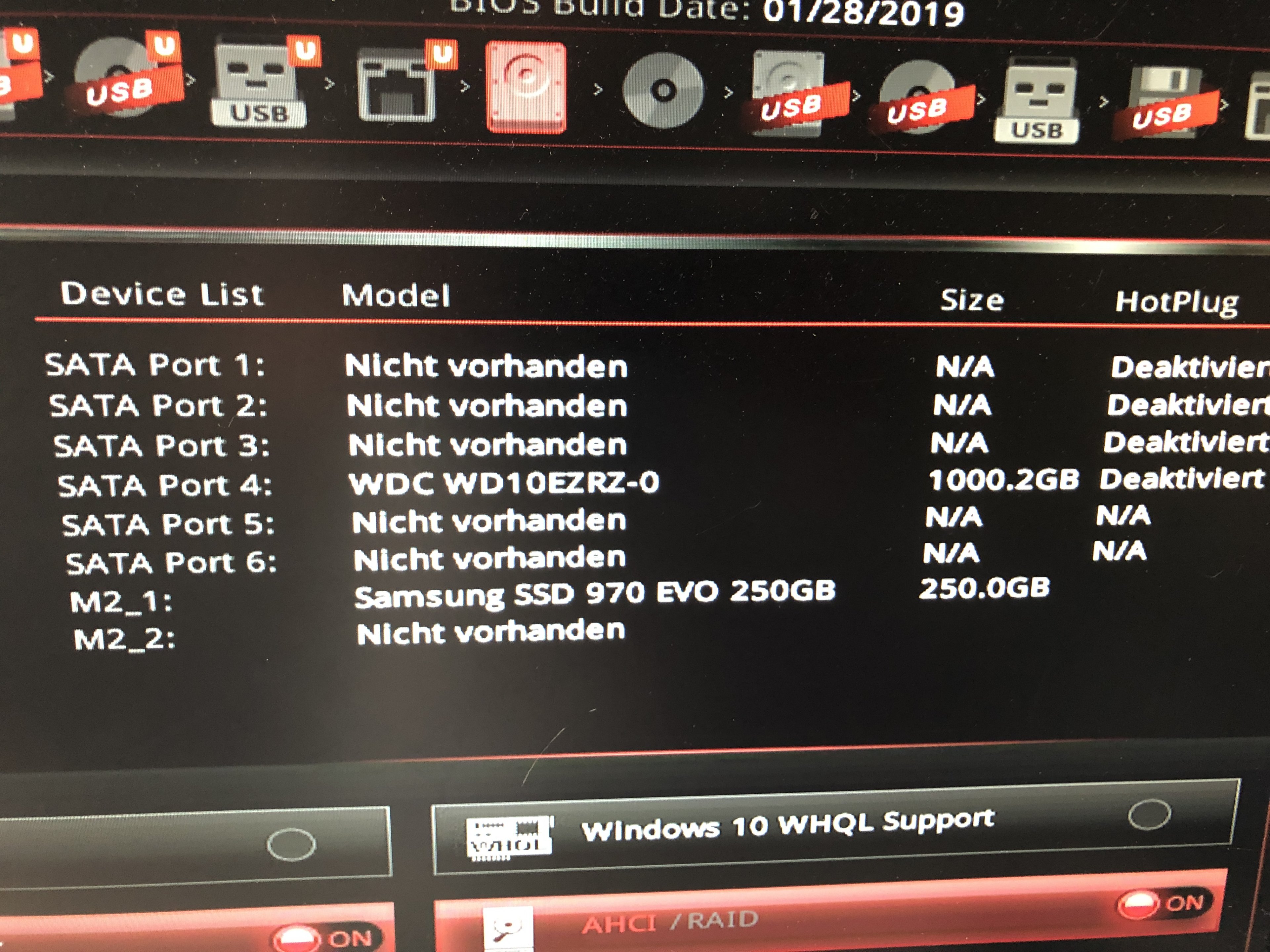

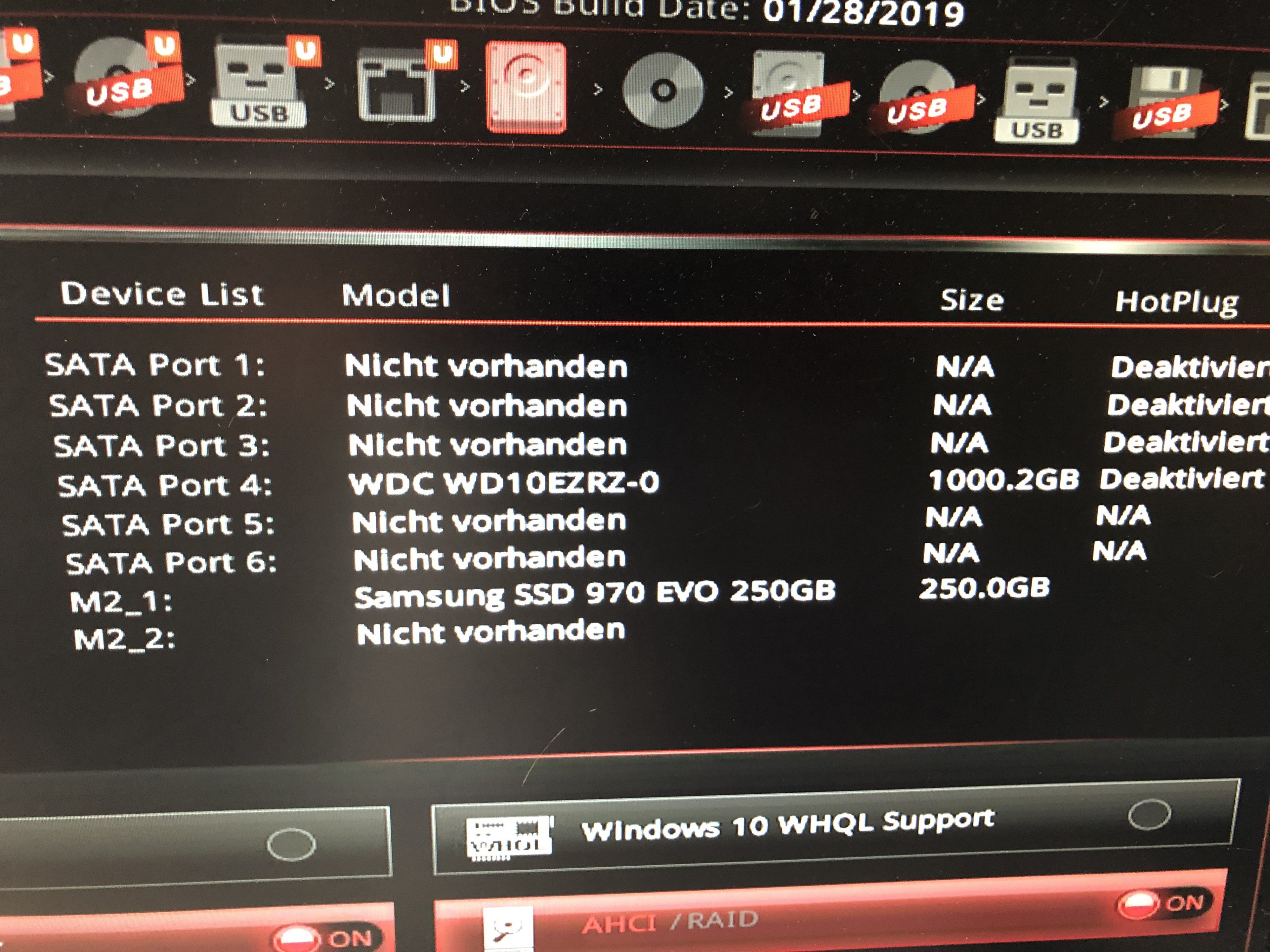

so ich habe jetzt wie besprochen die ssd's getauscht... das Ergebnis seht ihr hier...



[Müritzer]

Bei der Installation habe ich erst die M.2 PCIe NVME Karte im M2_2 eingebaut.
Der erste M.2 muss zuerst frei bleiben.
Nach Einbau hatte ich einen CMOS Reset durchgeführt.
Damit die M.2 im 2. Slot erkannt wurde musste ich AHCI UND Windows 10 WHQL Support einschalten.
Im BIOS ist dann die Einstellmöglichkeit mit den PCI_E2 erschienen.

ERST nachdem Windows installiert war habe ich die M.2 SSD im 1. Slot verbaut und in der Datenträgerverwaltung einen Laufwerksbuchstaben vergeben können.



[Tobimania]

die 970er wird im slot 2 erkannt wenn im
slot 1 keine steckt... aber der rest geht nicht...



[jstar5588]

Baue sie mal sachgemäß ein und schaue in der Windows-Datenträgerverwaltung ob sie erkannt wird.
Meine Crucial M.2 wurde im BIOS auch nicht erkannt, aber in der Datenträgerverwaltung war sie auffindbar.

Die EVO 970 in den M2_2, die EVO 860 in den M2_1 rein und ab ins Windows.



[Denniss]

Warum kaufst du dir eigentlich so eine kleine 970 ?
Was soll dir die bringen ?
Ich würde da nicht mehr rumbasteln und die zurückschicken, stattdessen eine 1TB MX500/860Evo als 2.5" Version besorgen und fertig.
