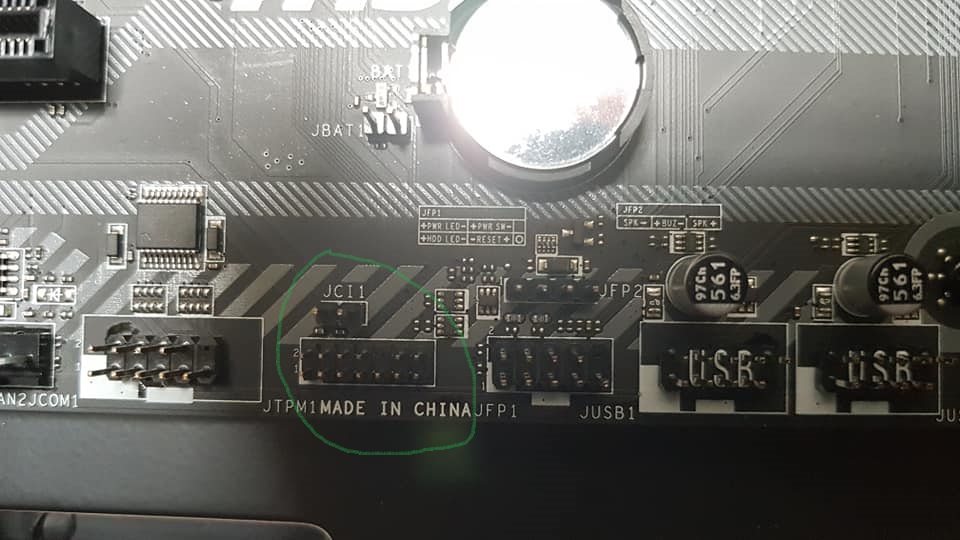

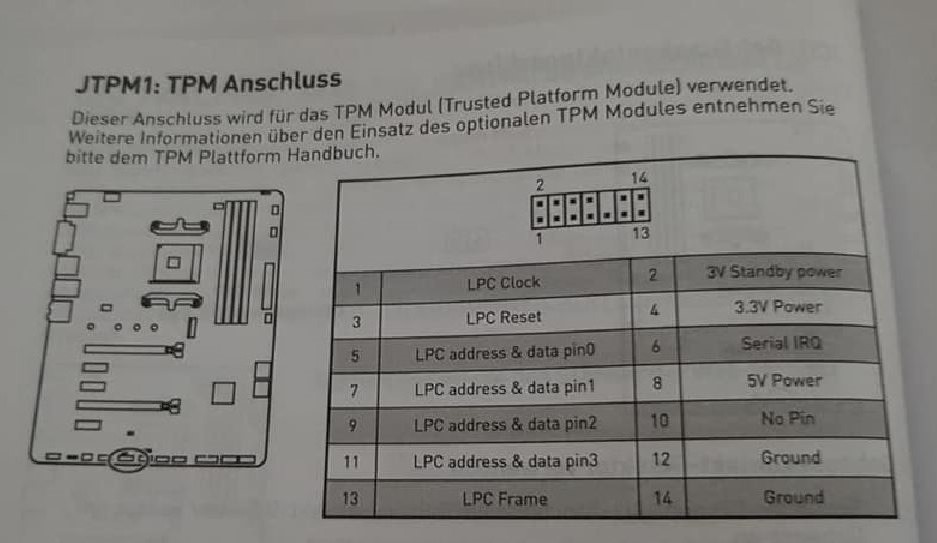

msi b450 tomahawk Max - TPM Anschluss Belegung

[heidelberger78]

Hallo, ich bin gerade dabei bei einem PC Neubau meine ganzen kabel vom Gehäuse (Dark Base 900) am Mainboard (msi b450 Tomahawk Max) zu positionieren. Jetzt habe ich das Problem, zuimdest für mich ist es gerade ein Problem das Kabel mit dem ein/aus Schalter, LED Anziege HDD anzeige usw richtig aufs Mainbord zu setzen.

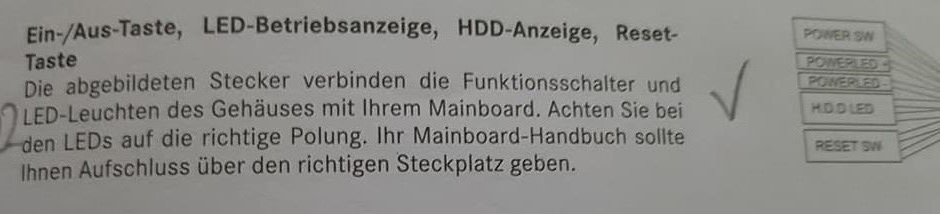

Wenn ich mir im Handbuch den betreffenden Abschnitt durchlese verstehe ich trotzdem nicht wo welche pins hinkommen, Wer kann mir da bitte helfen dabei?

Vielen dank und lg



[BFF]

Hast Du denn ein TPM-Modul?

Im Gehaeuse ist definitiv keines.

Die Anschluesse fuer Power etc kommen an JFP1.

BFF



[Striki]

Die ganzen Stecker vom Gehäuse kommen auf JFP1 und nicht auf das TPM ding



[MuffiFM]

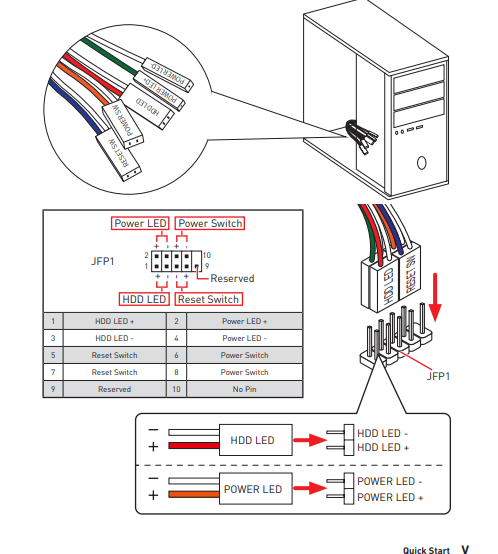

Was du suchst ist glaube ich eher das hier.

Spoiler: Handbuch

EDIT: @Striki war schneller.



[heidelberger78]

ne oder.... das heist ich wäre eh falsch gewesen an dieser Steckleiste.....

Ergänzung (10. Oktober 2019)

Ich danke Euch für die Hilfe, lieben Dank dafür. Ich denke bevor ich die schüssel das erste mal anschalte überprüfe ich doch lieber alles nochmal..... hehe



[Striki]

Ja Hab das selbe Board hier



[MuffiFM]

ne oder.... das heist ich wäre eh falsch gewesen an dieser Steckleiste.....

Jup, du brauchst, wie @Striki auch schon anmerkte, den JFP1-Connector. Ich habe das aus der englischen Anleitung deines Mainboards gepostet, also müsstest du das sonst auch in deinem Handbuch in deutsch finden.

Obwohl das von den Bezeichnungen her auch nichts ändert, also egal ob deutsch oder englisch.



[heidelberger78]

Woran erkennt man eigentlich was + - ist wenn alle kabel die gleichen farben haben?

Ergänzung (10. Oktober 2019)

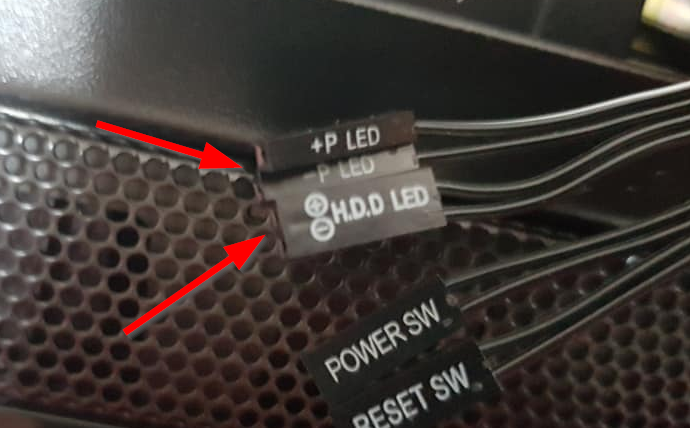

Auf dem stecker power steht es drauf auf den anderen nicht. Das einzige ist das auf der Rückseite auf den anderen ein fast nicht zu erkennender pfeil nach vorne ist. Könnte das + bedeuten?



[BFF]

Da steht doch was an den Steckerchen?

Beim Power SW (ist ein einfacher Taster) ist es wurscht.



[heidelberger78]

Da steht doch was an den Steckerchen?

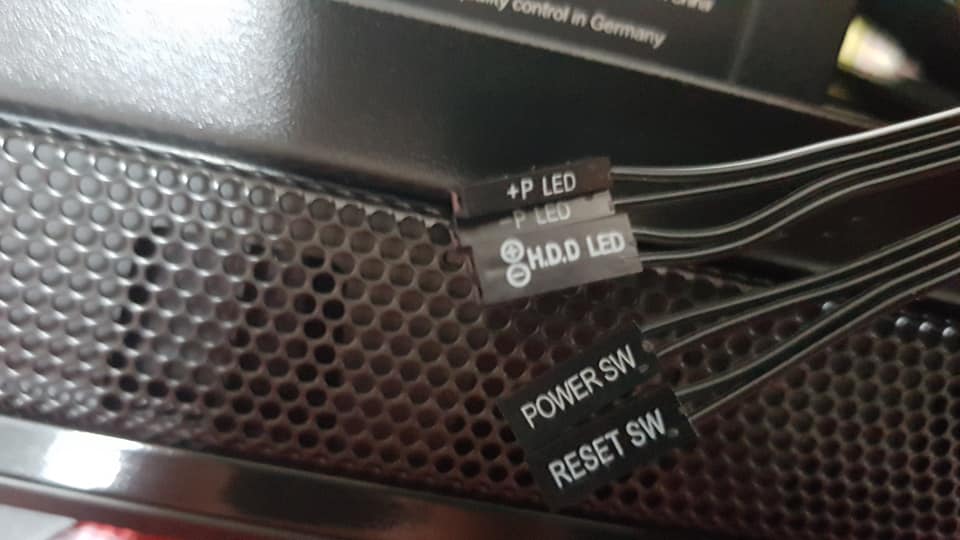

Anhang anzeigen 829605

Beim Power SW ist es wurscht.

Auf den ja



[Corto]

also seit ich mit PCs zu tun habe hat sich eine damals gehörte Regel immer als richtig herausgestellt:

die schrift kommt nach außen - hat immer so funktioniert. vielleicht auch 25 jahre lang glück gehabt



[BFF]

Mehr hast Du nicht. Der Reset hat kein +/-.
Power LED hat +/- dran und HDD-LED auch.
Was noch also?

Wenn Du das +/- am Brett meinst. -> Handbuch oder Post #3

BFF



[MuffiFM]

Wie @Corto geschrieben hat, handhabe ich das auch. Schrift nach außen.



[BFF]

die schrift kommt nach außen - hat immer so funktioniert. vielleicht auch 25 jahre lang glück gehabt

Das war kein Glueck. Das war/ist die richtige und vorgesehene Vorgehensweise.
Der Nachfragekrampf begann erst als die Gehaeusehersteller anfingen alles an Einzelstecker zu klemmen.

BFF



[heidelberger78]

Habe so gesteckt, vielen Dank nochmal



[Corto]

ja stimmt, der absolute hit war mal das ich einen speakerstecker mit ner zange durchknipsen musste weil auf dem mainboard 2 pins nebeinander waren - der normale speaker aber mit +|leer|- funktioniert
