Netzwerkkabel patchen

[jimmy1992]

Moin moin liebe Community.

Heute wage ich mich dran ein Netzwerkkabel zu patchen, jedoch erweist sich dies als problematisch.

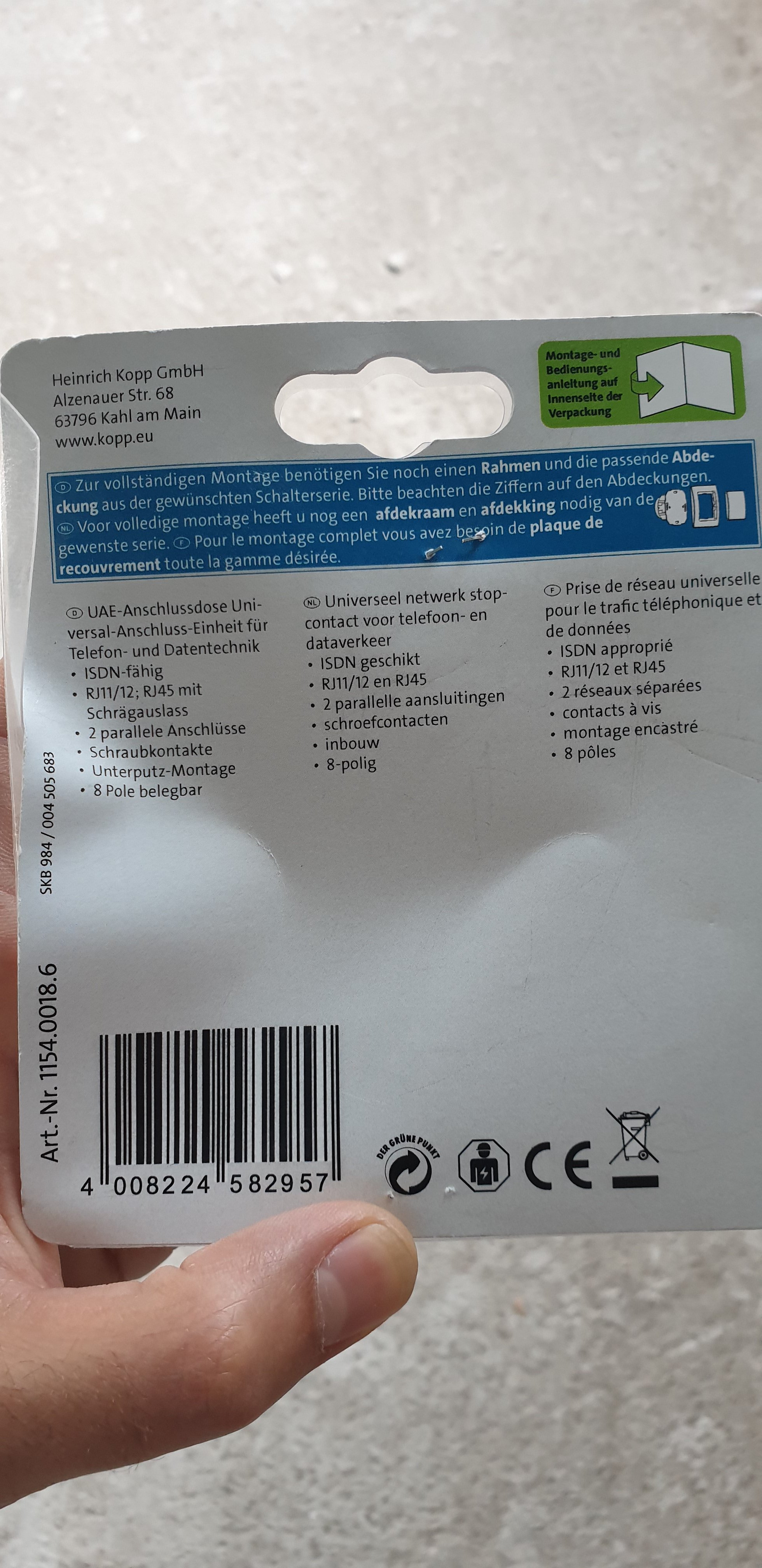

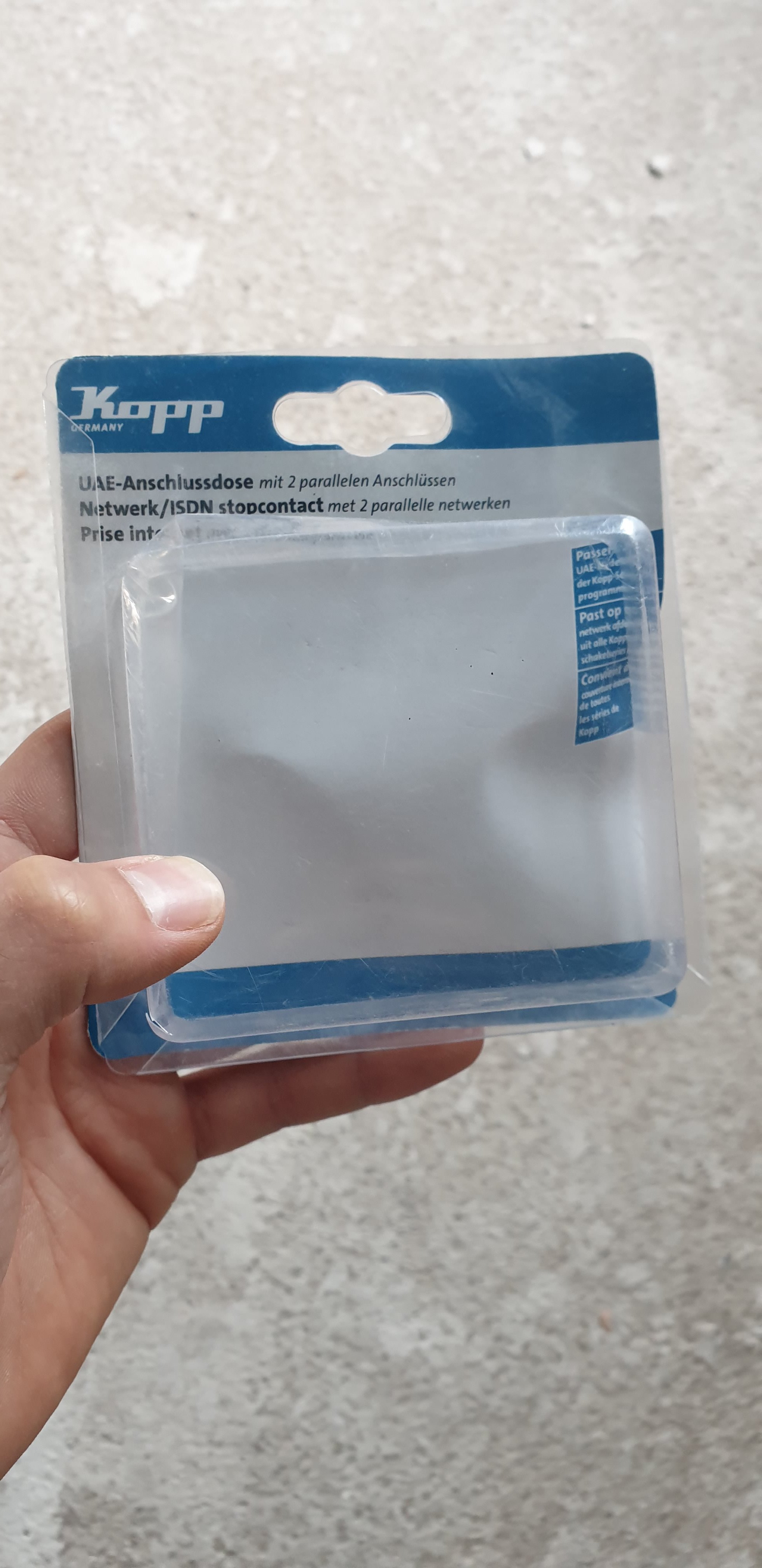

Ich habe mir eine unterputz Netzwerkdose vom Hersteller Kopp erworben und dieser ist mit Ziffern wie 1a 2a 2 3 4 sowie 1b 2b 5 6 7. Diesbezüglich habe ich ein Foto im Anhang geuploaded und dessen Verpackung.

Nach langer Recherche der Klemmbelegung bin ich leider zu keinem Ergebnis gekommen, wie ich das Cat7 Kabel anschließen soll. Zudem habe ich schon einige Dosen gepatcht, jedoch waren diese Gekennzeichnet mit "Gw Ow Bw" usw.
Ich entschuldige mich vorab, falls dieser threat nicht an der richtigen Stelle eröffnet wurde.
Wenn ihr jemand ist der sich damit auskennt und mir ein Tipp geben könnte wäre es sehr hilfreich.

Link des Kabels.

https://www.amazon.de/gp/aw/d/B0119GZYHW?psc=1&ref=ppx_pop_mob_b_asin_image

Mfg



[leipziger1979]

Was soll das werden?
Sieht auch so aus als wenn das keine "Netzwerkdose" ist sondern eine für ISDN/Analog Telefonie:

https://www.kopp.eu/bmecat/image/115400186.pdf



[Mr. Robot]

Das ist keine Netzwerkdose, sondern eher ein Telefon/ISDN-Anschluss.

Das sieht man schon daran, dass Ethernet 8 Kabel pro Anschluss braucht. Also 16 für den Doppelanschluss.



[Schaby]

Ich tippe auf falsche Dose, die ist für Telefonanlagen.



[jimmy1992]

Jetzt wird mir einiges klar, ich bedanke mich vielmals, nun weiß ich was zu tun ist.



[blackshuck]

Falsche Dose und falsches Kabel. Du brauchst ein "Verlegekabel", kein "Patchkabel"!

Verlegekabel haben im Gegensatz zu Patchkabeln starre Adern. Nur diese kann man in die Schneidklemmen einer Netzwerkdose bekommen



[Raijin]

Falsche Dose und falsches Kabel.

Und falsche Verwendung des Begriffes "patchen".

Ein Kabel wird auf eine Dose bzw. das Terminal/die Klemmen aufgelegt oder von mir aus auch angeklemmt. Gepatcht wird hinterher mit vorkonfektionierten (oder ggfs selbst gecrimpten) Patchkabeln. Diese dienen letztendlich dem Anschluss von Endgeräten oder der Verbindung zwischen Patchfeld und Switch, etc.



[Spakolowe]

Die Dose KANN verwendet werden !
Es handelt sich hierbei um eine UAE-Dose und keine ISDN-Dose wie einige hier schreiben.
Allerdings sind die Dosen nicht so gut geschirrmt wie richtige Netzwerkdosen.

Das Kabel ist aber defintiv nicht geeigent um es mit der UAE-Dose fest zu verdrahten.
