Neuer Rechner will nicht starten...

[Livores]

Hardware:

• Prozessor (CPU): Intel 12400F
• Arbeitsspeicher (RAM): Corsair Vengeance LPX 32GB (2 x 16GB) DDR4 3200MHz C16,
• Mainboard: MSI PRO Z690-A (DDR4)
• Netzteil: Be Quiet Straight Power 850W
• Gehäuse: Be Quiet Silent Base 802
• Grafikkarte: AMD Radeon 6800
• HDD / SSD: Samsung 980 PRO 1 TB PCIe 4.0 (bis zu 7.000 MB/s) NVMe M.2
• NZXT Kraken X63 RGB 280 mm

• Das Netzteil ist gebraucht habe aber den Test gemacht mit dem Kurzschließen
• Grafikkarte ist auch gebraucht, nhab ich aber vorher noch gesehen, dass sie funktioniert
• Mainboard war als B-Ware bestellt...

2. Beschreibe dein Problem. Je genauer und besser du dein Problem beschreibst, desto besser kann dir geholfen werden (zusätzliche Bilder könnten z. B. hilfreich sein):
Hallo,

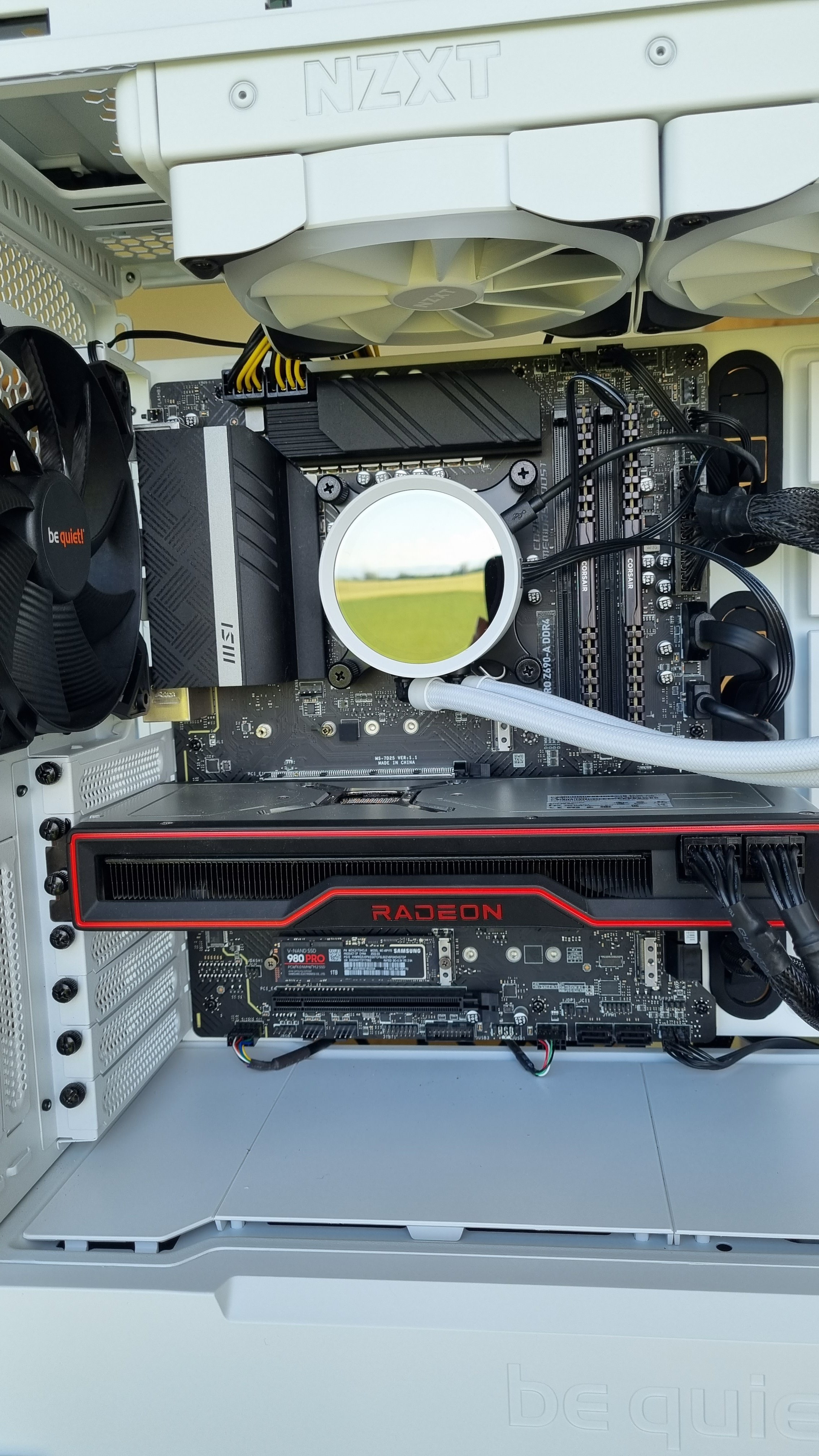

Ich hab mir die oben genannte Hardware gekauft und in das Gehäuse wie folgt eingebaut und verkabelt.

1. Hab das Mainboard auf die eingebauten schwarzen Abstandhalter gelegt und mit Schrauben befestigt
2. Hab den Prozessor wie angegeben mit der richtigen Orientierung eingesetzt
3. Hab den RAM wie vorgesehen eingebaut
4. Hab die Backplate für 1700er Sockel von NXT Kraken eingesetzt( Auffälligkeit die Abstandhalter ließen sich nicht ganz durchschrauben)
5. Habe Wärmeleitpaste auf den Prozessor gemacht
6. NZXT Kühlkörper mit Pumpe angebracht. (hat sich festmachen lassen trotz der Tatsache das die Abstandshalter nicht ganz durchgeschraubt werden konnten.)
7. Hab das ATX Kabel am Mainboard angeschlossen
8. Die Motherboard Stromversorgung hab ich mir 2 x 8 Pin VGA versorgt (da gab es keine extra Kabel bzw. Anschlüsse beim NT)
9. Kabel von NZXT nach Beschreibung verbunden.
10. Hab das PWM Kabel vom Gehäuse an einem SYS FAN Platz angehängt.
11. Hab die Kabel für HDD usw. wie im MB Manual beschrieben angeschlossen.

12. SATA Kabel auch angeschlossen an den FAN Link an der Rückseite des Gehäuses
13. Gehäuse USB Link mit dem MB verbunden
14. USB-C mit dem MB verbunden
15. Festplatte eingebaut
16. GRAKA eingesteckt und angeschlossen

3. Welche Schritte hast du bereits unternommen/versucht, um das Problem zu lösen und was hat es gebracht?
Hab schon ein bisschen gelesen und hab alles nach der Reihe wieder ausgebaut und immer wieder versucht den Rechner einzuschalten. Manchmal macht es im Netzteil "klack", so wie wenn ein Relais geschaltet würde. Leider tut sich sonst nichts.

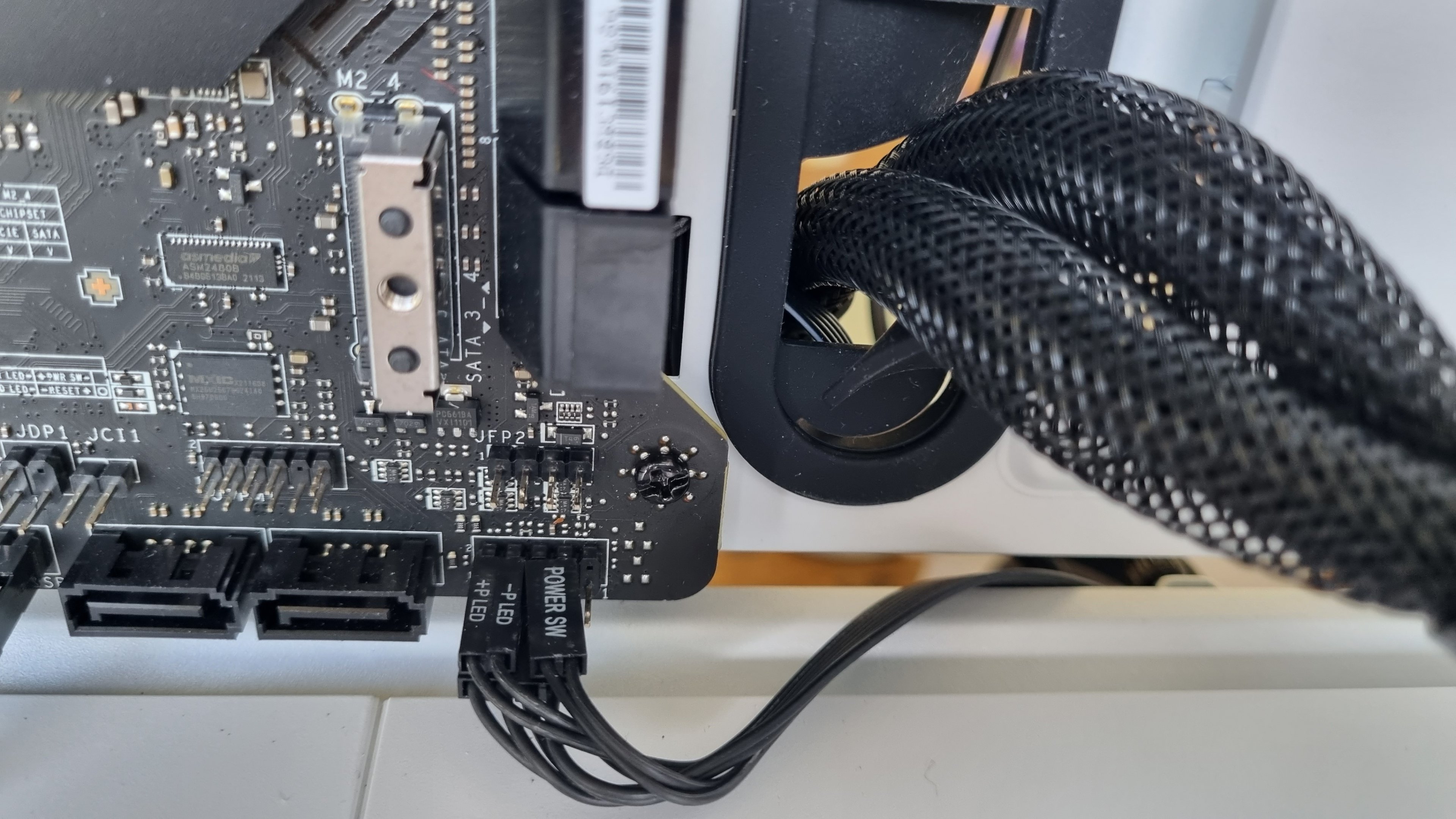

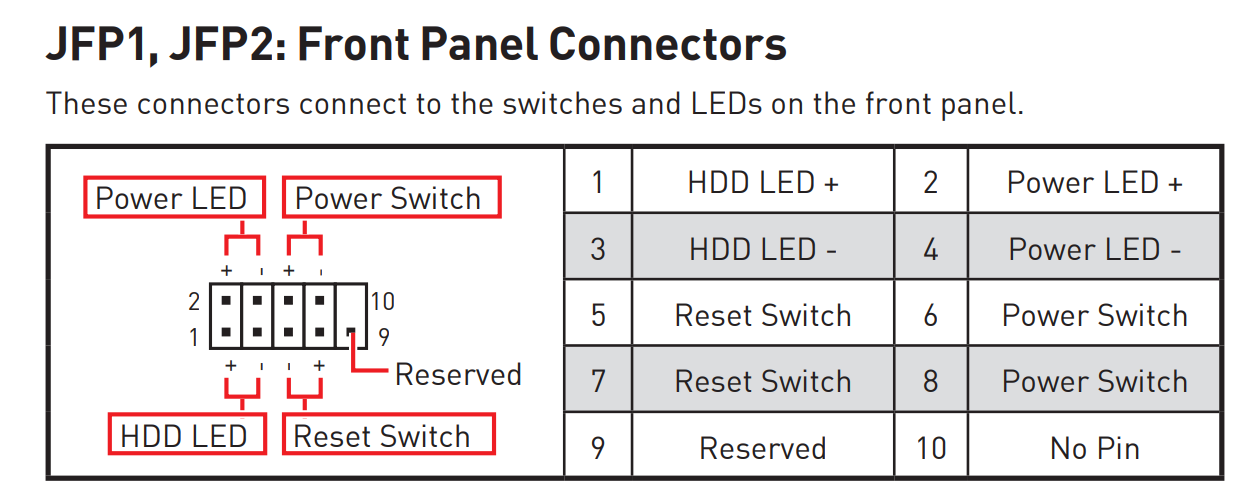

Ich hab's auch versucht das ich den PW Switch Pins kurzschließe - leider gleiches Ergebnis.

Ich weiß ehrlich nicht was ich falsch gemacht habe. Ich wäre sehr dankbar, wenn mir vielleicht jemand von euch Profis helfen kann?

Vielen Dank schon mal!

LG,
Gernot



[redjack1000]

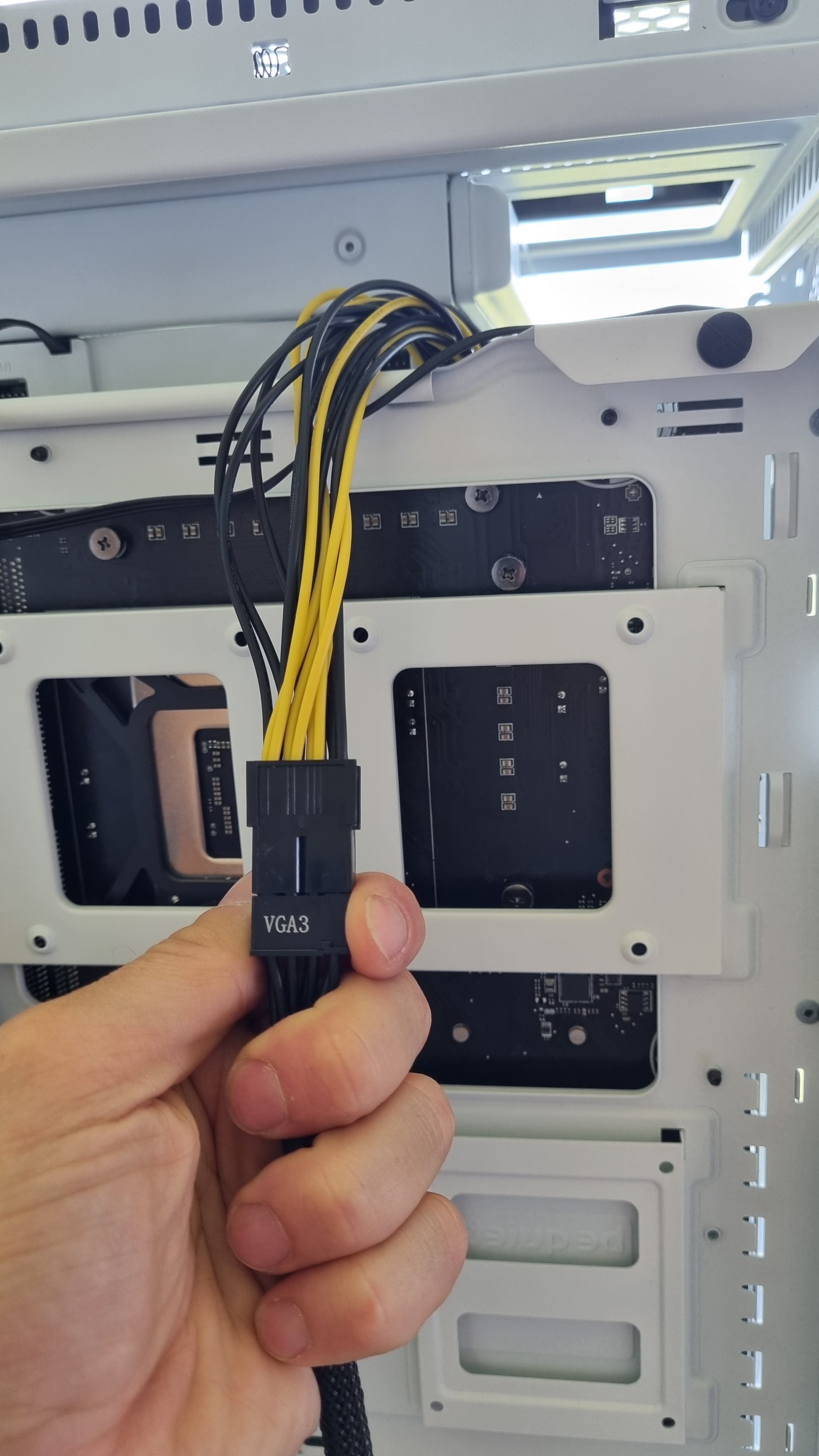

VGA3 zur CPU gehört da nicht hin.

CU
redjack



[Drewkev]

Was macht denn VGA3 bei der CPU?

Den Adapter kannst du übrigens weglassen, es müssen nicht beide 8-Pin Buchsen für die CPU belegt sein. Zumindest ist mir noch kein Mainboard untergekommen, dass dann den Dienst verweigern würde.



[wern001]

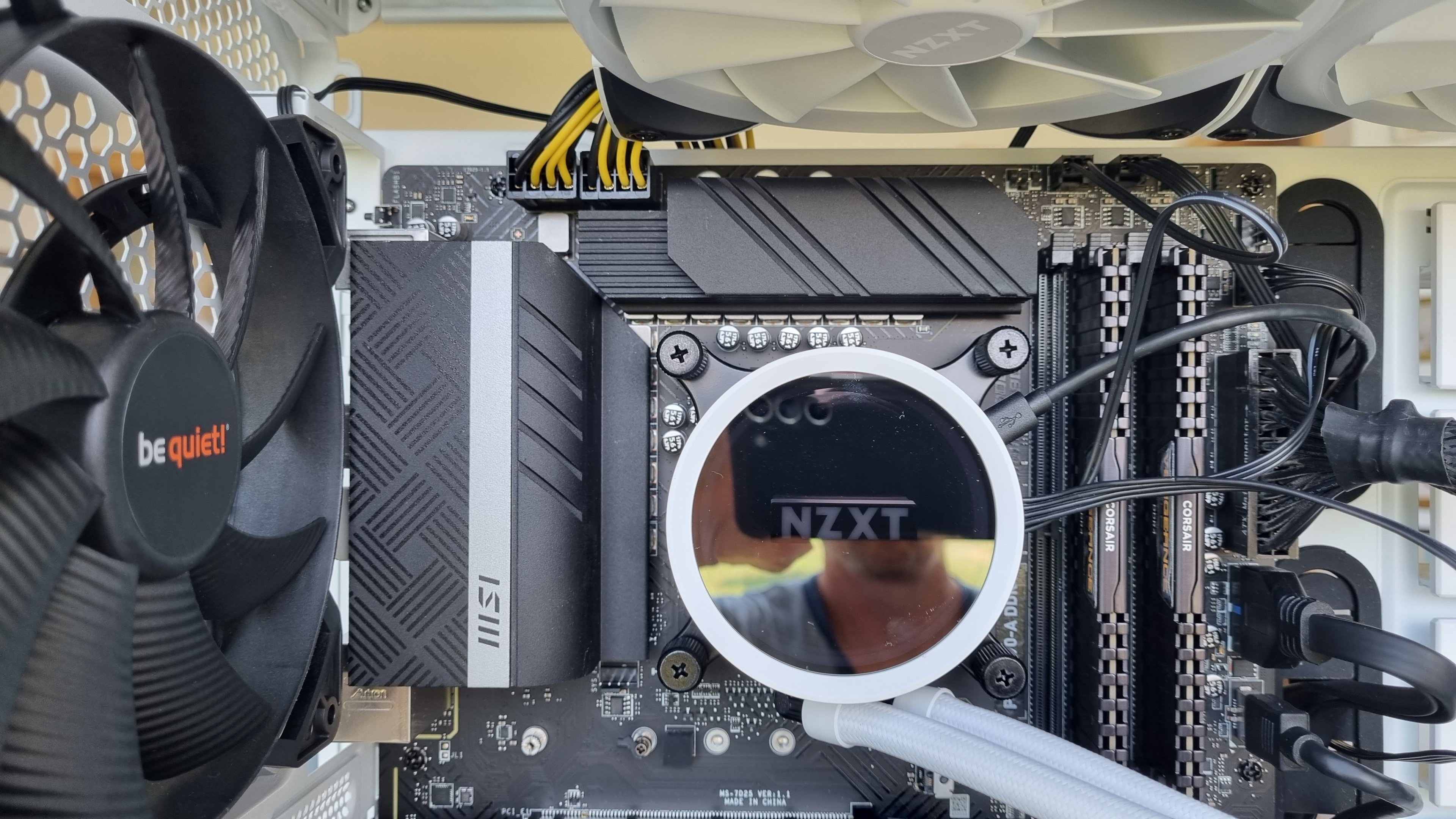

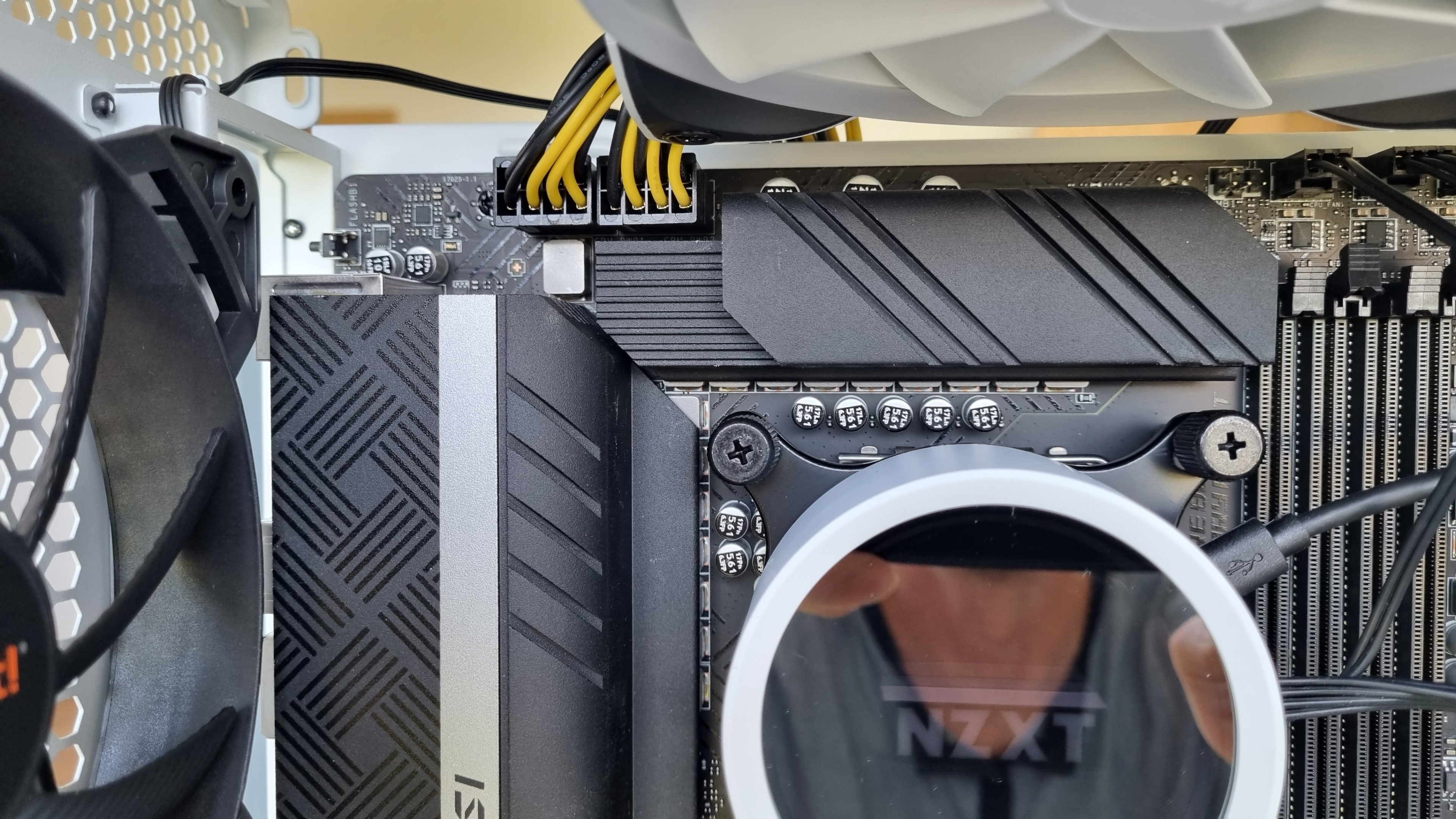

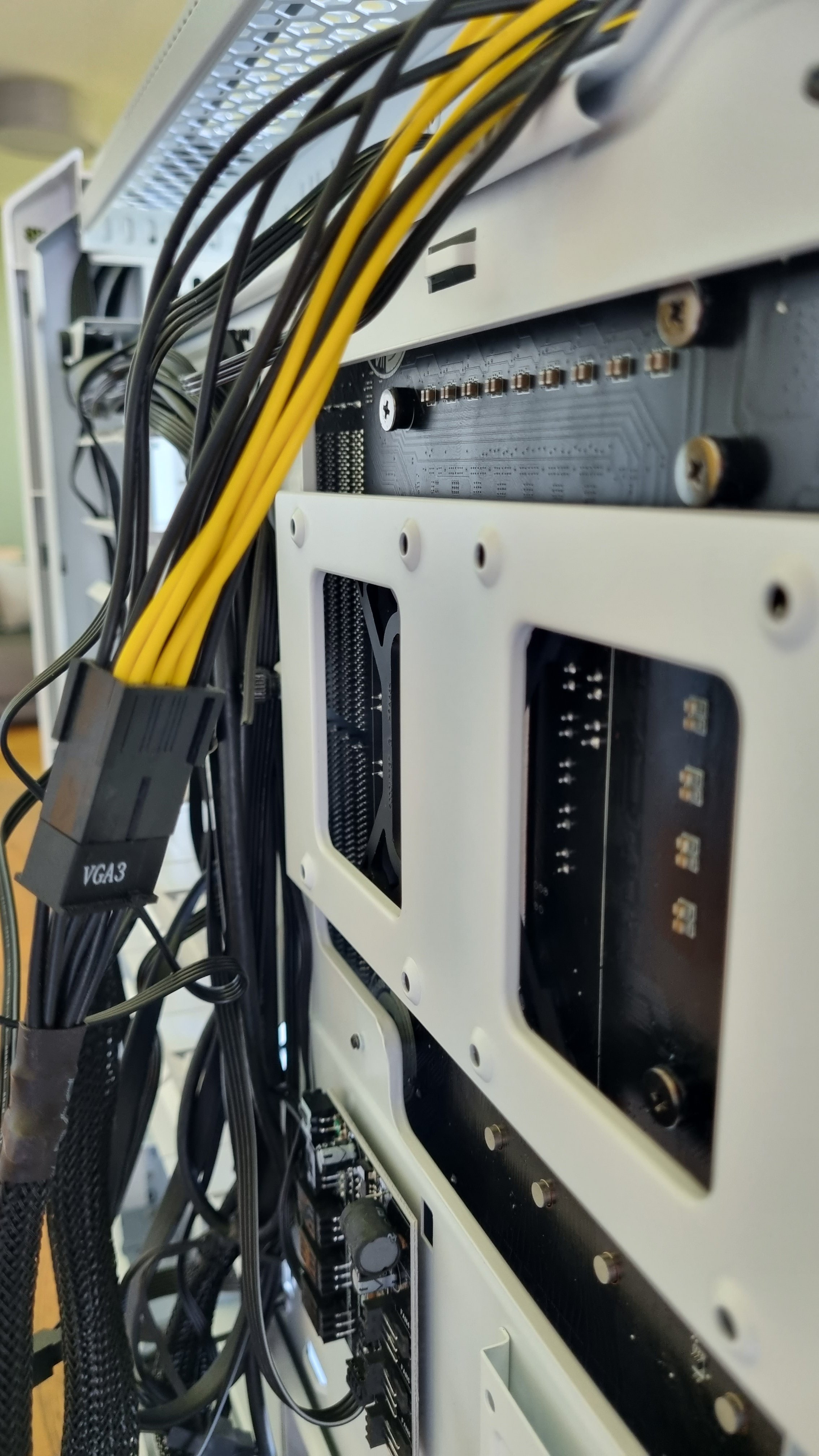

Also bei dem Bild (091713)wo man die CPU-Stromstecker sieht, sieht man den Fehler
CPU-Stromstecker sind 4x Gelb und 4x Schwarz und nicht 3x gelb und 5x schwarz

Du hast anscheinend mit Gewalt die GPU-Stromversorgung zur CPU Stromversorgung missbraucht.
Zum glück haben alle Netzteile der Letzen paar Jahre eine Kurzschlusserkennung sonst wäre das Ding jetzt tot.

Ich würde einfach sagen: Murks! GPU-Stromstecker passen nur mit viel Kraft in die CPU-Buchsen.
Des weiteren sind bei den CPU-Stromstecker die 4x gelb (12V) auf der Seite wo die Buchsenverriegelung ist. Das bedeutet Oben müssten 4x 12V und unten 4x Masse sein.



[XN04113]

ich würde bei einem B-Ware Motherboard zuerst den CPU Sockel 110% prüfen



[wern001]

ich würde bei einem B-Ware Motherboard zuerst den CPU Sockel 110% prüfen

Wie schon beschrieben CPU-Stromversorgung falsch gesteckt -> Kurzschluss -> Netzteil schaltet sich nicht ein.



[QuerSiehsteMehr]

Auf dem Kabel steht nicht umsonst VGA. Gehört nicht ins Motherboard sondern in die Grafikkarte. Ins Mainboard gehörst 2x4 Pin.



[Robo32]

1. Die Motherboard Stromversorgung hab ich mir 2 x 8 Pin VGA versorgt (da gab es keine extra Kabel bzw. Anschlüsse beim NT)

Natürlich nicht...



[wern001]

Auf dem Kabel steht nicht umsonst VGA. Gehört nicht ins Motherboard sondern in die Grafikkarte. Ins Mainboard gehörst 2x4 Pin.

Stimmt auch nicht 100% denn es gibt Mainboard die einen VGA-Stromanschluss haben für die Stromversorgung mehrerer GPUs

Ich hab es eben ausprobiert. VGA-Stromstecker passen nicht ohne weiteres in die CPU-Buchsen. Man muss da schon ordentlich Kraft aufwenden damit die rein gehen.



[MyPVR]

Hast Du den Murks mit dem PCI_VGA -> CPU Anschluß gemacht, weil Du die Originalkabel vopn beQuiet nicht aufgehoben hast? Das Netzteil hat ein Kabelmanagement und es werde normalweise ausreichend Anschlußkabel beigelegt. --> Unbedingt beheben.

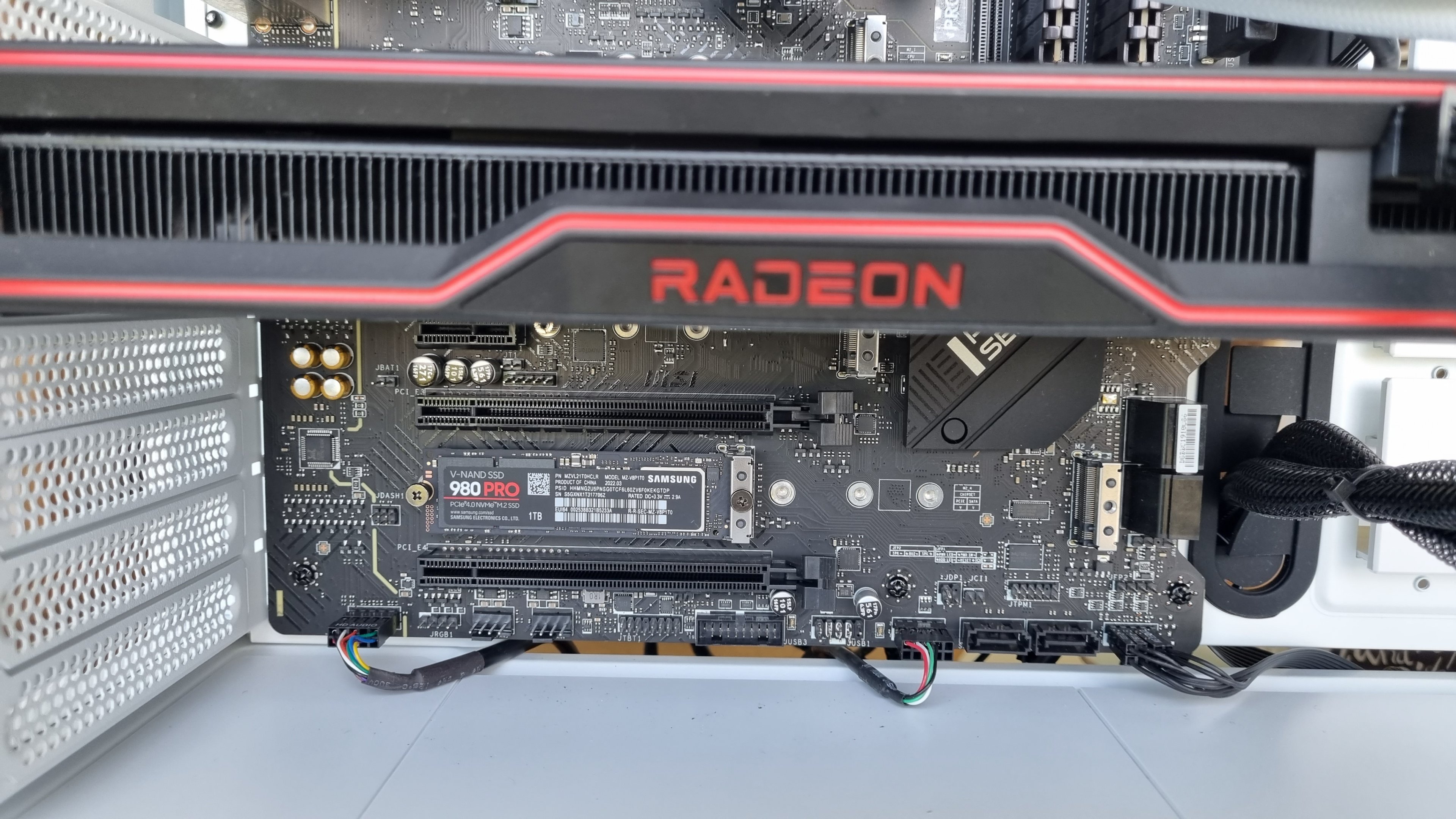

Auch die NVMe ist meiner Meinung nach in einem ungünstigen Slot, sollte sie nicht im obersten direkt neben der Grafikkarte rein.



[bisy]

Die Motherboard Stromversorgung hab ich mir 2 x 8 Pin VGA versorgt (da gab es keine extra Kabel bzw. Anschlüsse beim NT)

VGA = Video Graphics Array also im Grunde die Grafikkarte. Die Stecker sind daher für die Grafikkarte gedacht und nicht für die CPU Stromversorgung.

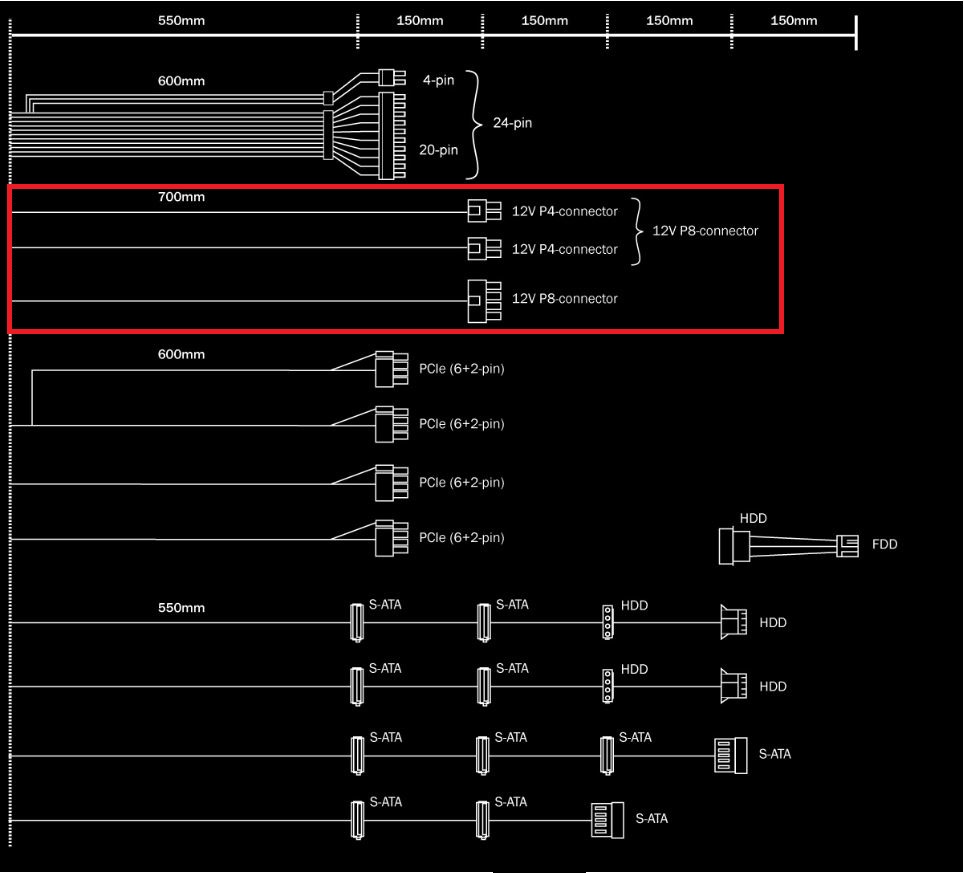

Dein Netzteil hat Stecker die mit CPU oder P8 oder P4 oder EPS beschriftet sind, die kommen da rein.

Wenn du Pech hast, hast du damit jetzt dein Board geschrottet.
Die PIN Belegung zwischen VGA und CPU Stromstecker ist komplett anders.



[redjack1000]

Auch die NVMe ist meiner Meinung nach in einem ungünstigen Slot, sollte sie nicht im obersten direkt neben der Grafikkarte rein.

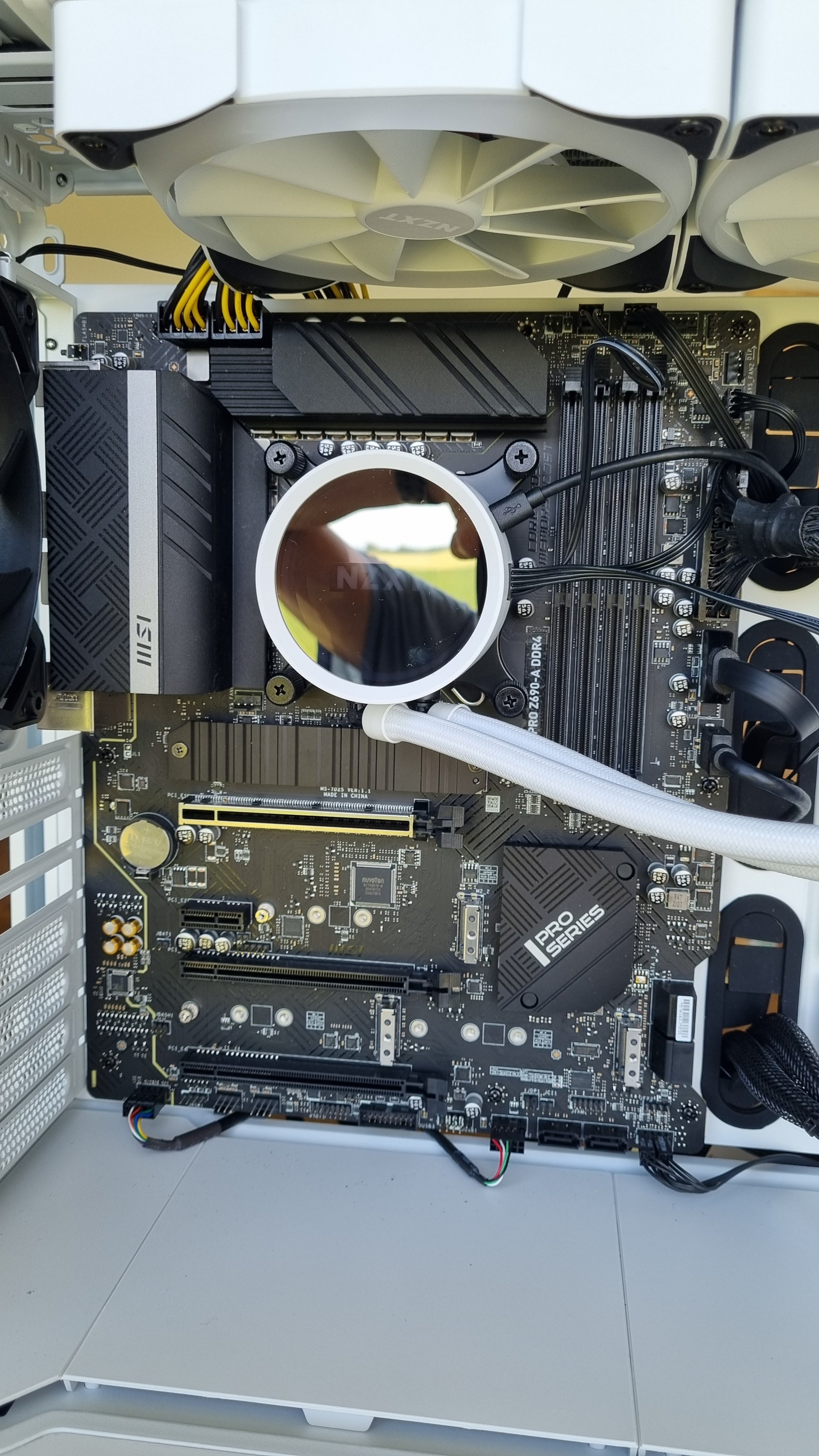

Schau dir mal das Foto ohne Grafikkarte an, da steckt die anscheinend in M2_1

Cu
redjack



[Killerphil51]

Die jeweiligen Beschriftungen haben schon eine Daseinsberechtigung



[Nickel]

Falsche Kabel zur CPU, ganz offensichtlich und bereits von jedem gesagt.
Das Kabel ist für PCIe (VGA) - Grafikkarte.
Nimm das richtige Kabel für CPU (12V) und der einmal 8 PIN (CPU) reicht.

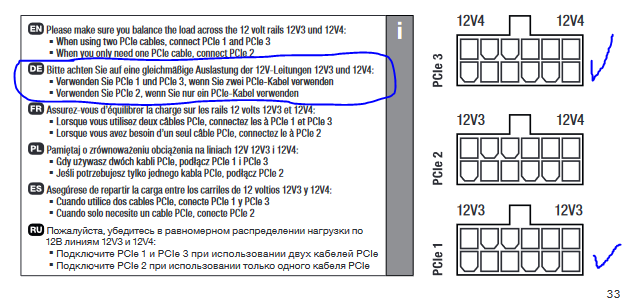

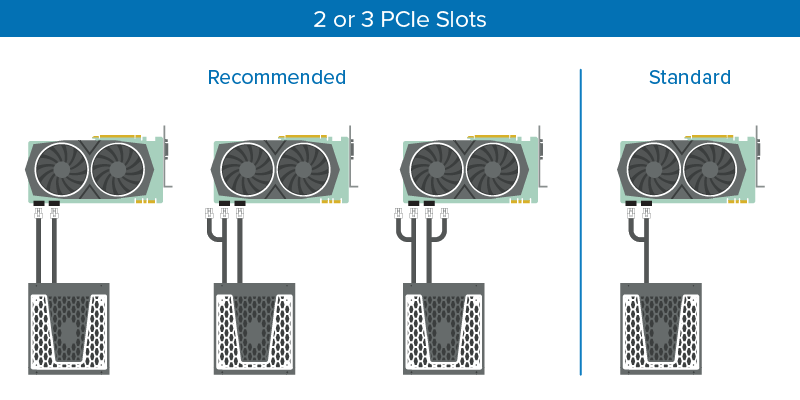

Grafikkarte solltest du hingegen mit zwei separaten Kabel anschließen (Bild 1 - recommended)
und dann ist es wichtig, hier auch die empfohlenen Anschlüsse am Netzteil zu nehmen für die Karte,
nämlich PCIe1 und PCIe3 (Bild 2).
Jeweils ein Kabel von dort zur Grafikkarte.

ie jeweiligen Beschriftungen haben schon eine Daseinsberechtigung

Das Handbuch auch.



[wern001]

Wenn du Pech hast, hast du damit jetzt dein Board geschrottet.

Alle normalen/besseren PC-Netzteile der letzten 10-15 Jahre haben eine Kurzschlusserkennung und zünden nicht. So 50-100 A auf 12V ist schon eine Hausnummer



[Danell]

Falls es noch nicht gesagt wurde. Deine Verkabelung ist falsch. Hast du noch die Originalen Kabel vom Netzteil?



[Nickel]

Falls es noch nicht gesagt wurde. Deine Verkabelung ist falsch.

Das wurde in jedem Beitrag bisher gesagt.



[Joe58]

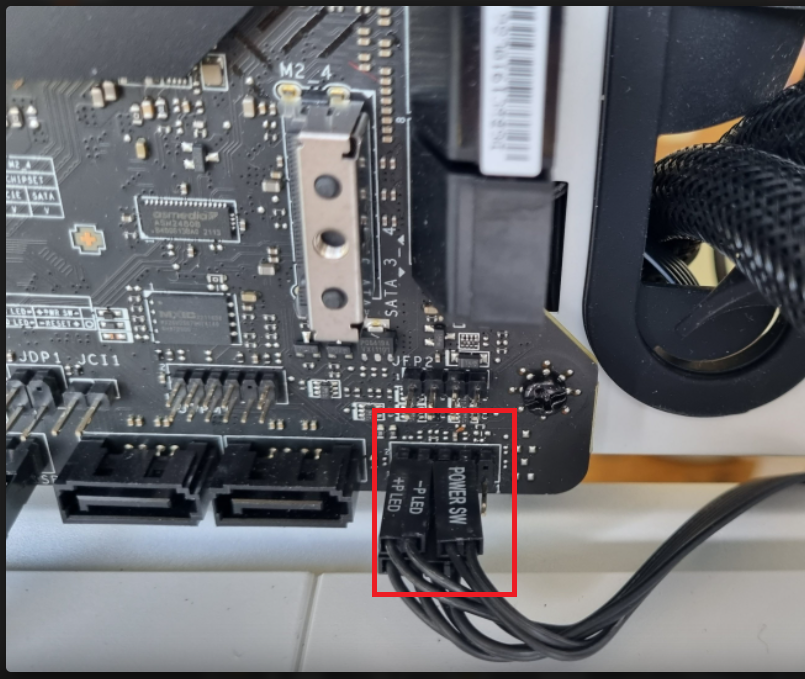

Stehen die Kabel nicht auch falsch herum? Sollten die nicht hochkant stehen, wie in Bild 1 gezeigt wird.
<>



[Nickel]

Ne. ist richtig, siehe Bild im Startpost.

Jetzt hast du das Bild sogar selbst gepostet und meinst immer noch es wäre falsch Joe58 🤦‍♂️



[Danell]

Das wurde in jedem Beitrag bisher gesagt.

You don´t say cap
