Passt hier eine M.2-SSD in den WWAN-Steckplatz?

[genetic1]

Hallo,

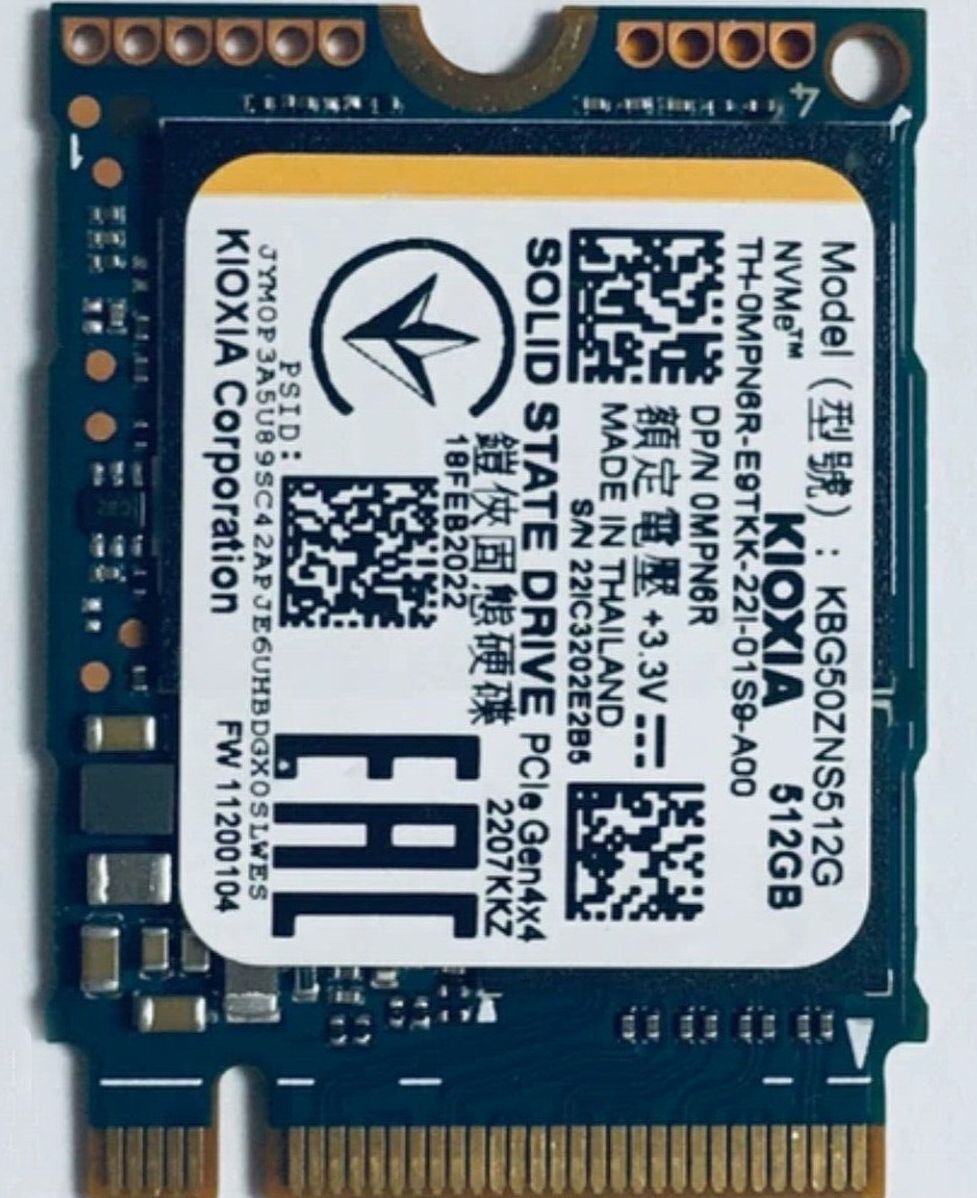

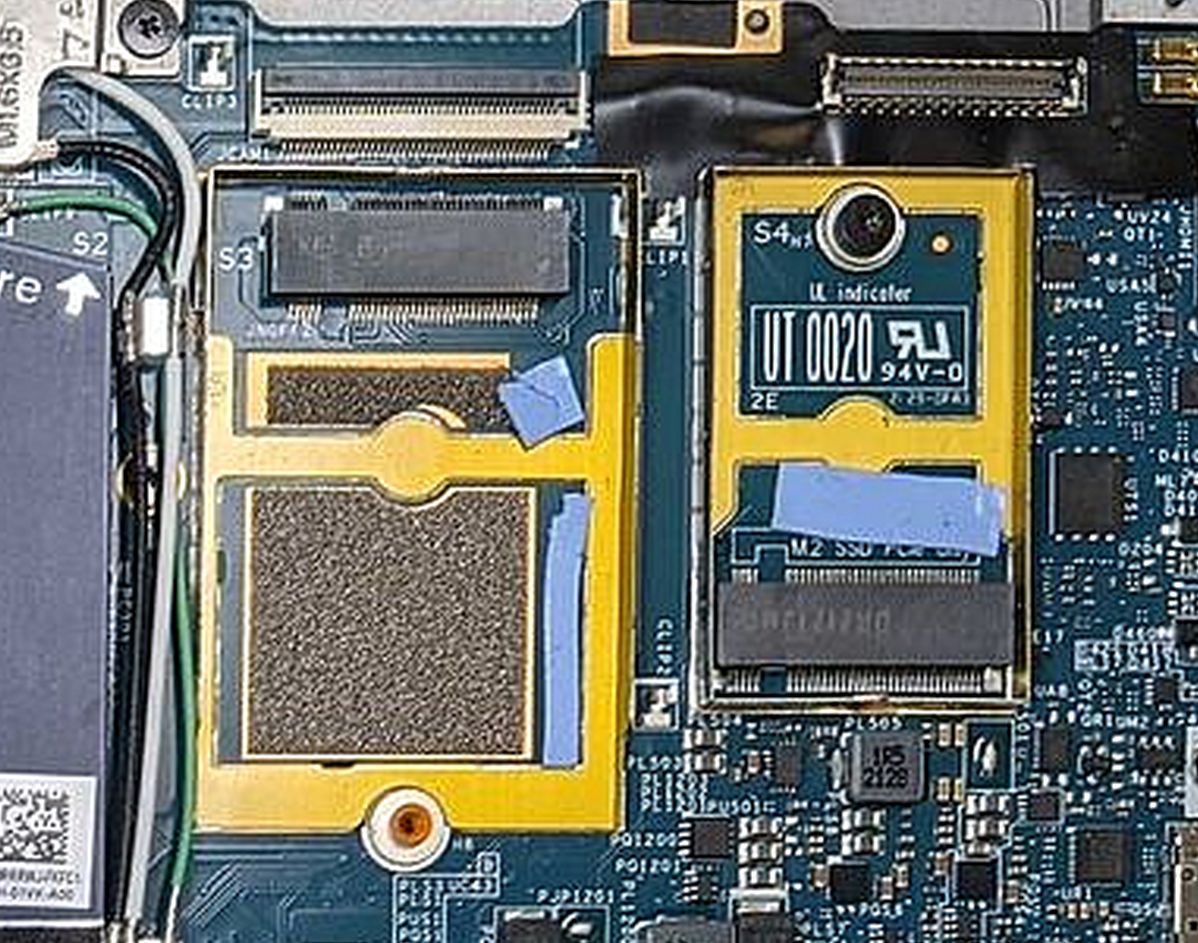

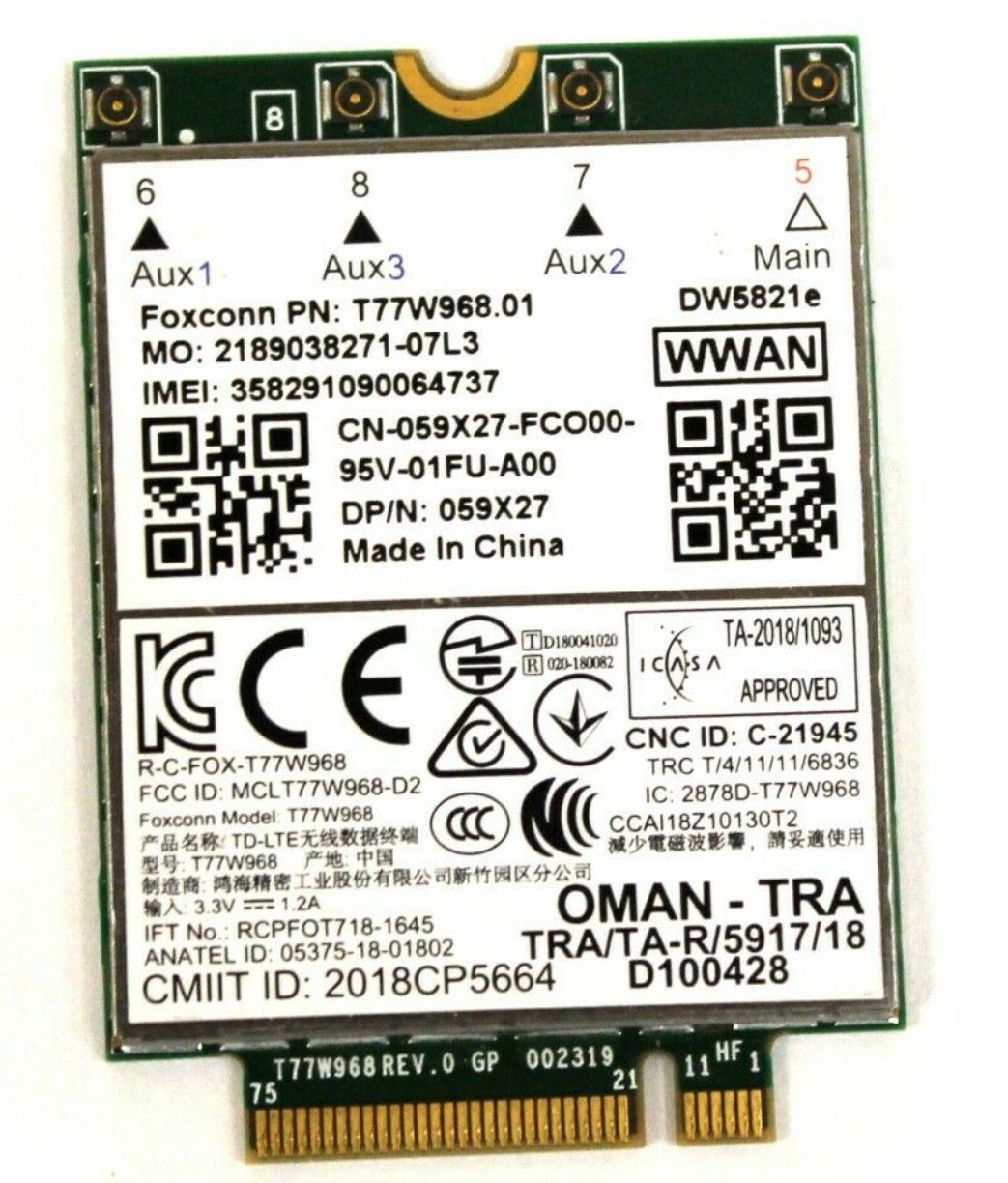

habe ein DELL Latitude 9420. Es hat einen WWAN-Steckplatz (ohne verbaute Antennen) und einen 2230-SSD Steckplatz. Gem. meiner Recherche müsste vom Format her eine M.2-SSD (2242 oder 2230 mit Adapter) in den Steckplatz des WWAN-Schachts passen. Wenn ich aber die Karten z.B. WWAN 5821e/5930e und M.2-SSD vergleiche, haben z.B. die WWAN-Karten, auf der kürzeren Seite, 6 PINs und M.2-SSDs 5 PINs und entsprechend sehen auch die Steckplätze auf dem Board aus - siehe Bild.

Bevor ich jetzt eine Riesenaktion daraus mache, wollte ich mal vorab fragen, ob die theoretische Möglichkeit überhaupt gegeben ist, dass es funktioniert?



[cvzone]

vergleiche

Richtig beobachtet. Es kommt auf den sogenannten "Key" an. SSDs haben in der Regel M Key und WLAN/WWAN Karten A-E Keys.

https://www.delock.de/infothek/M.2/M.2.html

Kann man jetzt schlecht erkennen, wird aber wohl nicht passen.

Daneben ist aber ein freier M.2 SSD Slot, wenn ich das richtig sehe. Der wäre zu kurz?



[genetic1]

Danke für den Link.

• Richtig - die SSD hat einen M-Key.
• Die WWAN Karte hat einen B-Key.

Und die Aussparung/Aufteilung ist ja gegensätzlich - hätte man auch schon so drauf kommen können 🙈 (leider erst auf den 2. Blick gesehen).

Daneben ist aber ein freier M.2 SSD Slot, wenn ich das richtig sehe. Der wäre zu kurz?

Das ist der Haupt-Slot 😉



[genetic1]

Nachtrag:

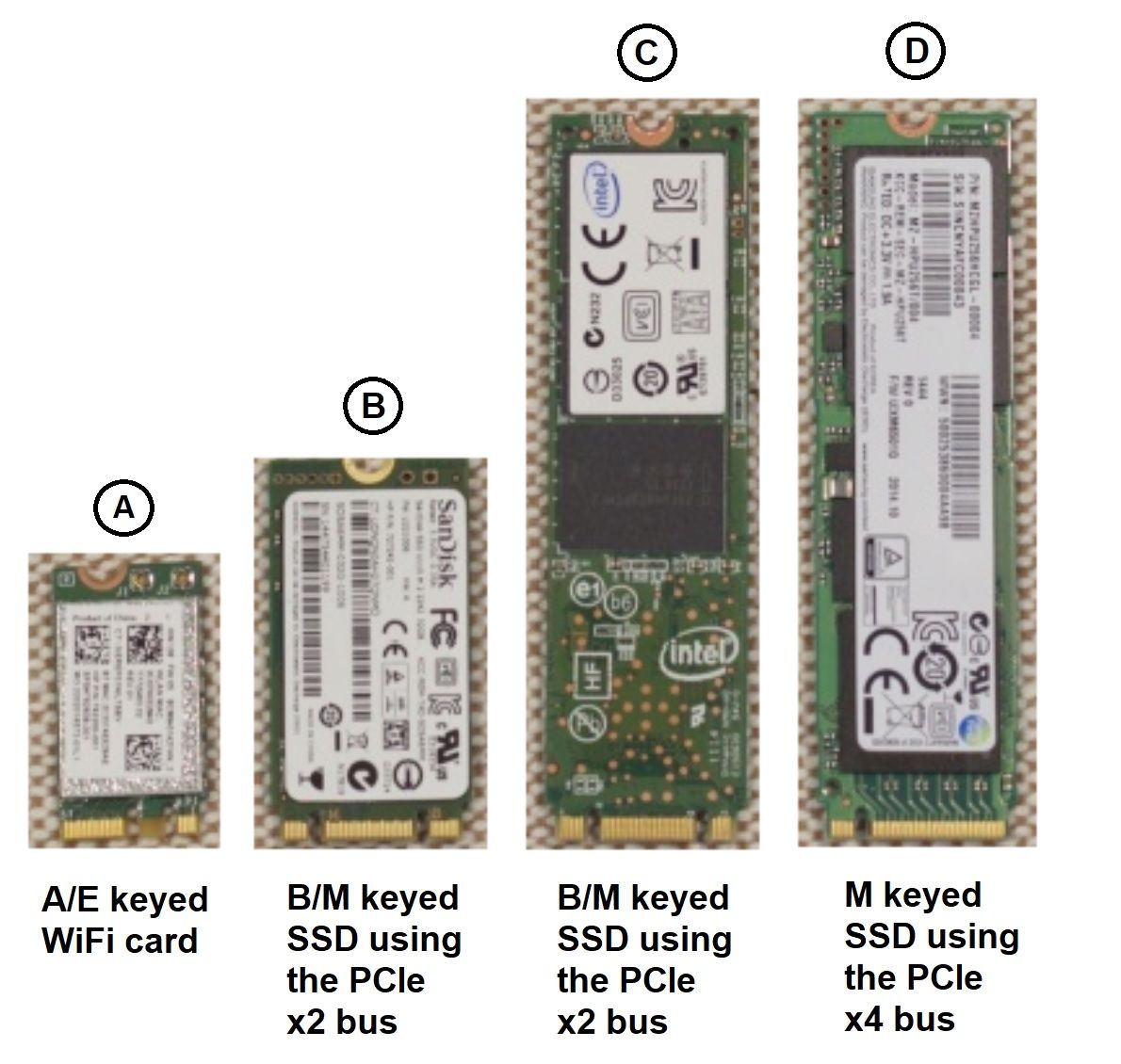

Eine M.2 SATA-SSD mit B/M-Key (Abb. B) müsste doch aber passen?

https://www.dell.com/support/kbdoc/...distinguish-the-differences-between-m-2-cards
