Pcie Lane Verlust bei 2 M. 2 SSDs und Lan Karte

[I_am_Potatoe]

Hallo

Ich hab mir ein Asus x570 Gaming - e und nen 5800x gekauft und plane 2x eine m. 2 ssd zu verbauen, da das ja angeblich dank x570 keine Einschränkungen der pci lanes zusammen mit der Grafikkarte ergeben sollte

Was passiert jetzt allerdings wen ich noch eine lankarte in einen pcie slot stecke?

Hab ich dan mit (theoretischen) Einbußen zu rechnen?



[cvzone]

Das kommt auf die interne Verdrahtung an. Befrag dein Mainboardhandbuch dazu, da steht das drin.

Generell hat der IO Controller des X570 16 eigene 4.0 Lanes, aber was wohin geht bleibt zum Teil dem Hersteller überlassen. Allgemein ist jedoch genug da für die X1 Slots und meist fallen die SATA Ports hinten runter.



[Vincy]

Erweiterungsschächte​

1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
2 x PCIe 4.0 x16 (x16 or dual x8)
2 x PCIe 3.0 x16 (x16 or dual x8)
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset

Anmerkung​

*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
https://rog.asus.com/de/motherboards/rog-strix/rog-strix-x570-e-gaming-model/spec/



[KnolleJupp]

Asus ROG Strix X570-E Gaming
Handbuch: https://dlcdnets.asus.com/pub/ASUS/mb/SocketAM4/G15200_ROG_STRIX_X570-E_GAMING_UM_WEB.pdf



[I_am_Potatoe]

Erweiterungsschächte​

1 x PCIe 4.0 x16 (max at x4 mode) *1
2 x PCIe 4.0 x1
2 x PCIe 4.0 x16 (x16 or dual x8)
2 x PCIe 3.0 x16 (x16 or dual x8)
1 x PCIe 3.0 x16 (x8 mode)
AMD X570 chipset

Anmerkung​

*1 PCIeX16_3 slot shares bandwidth with PCIeX1_2.
https://rog.asus.com/de/motherboards/rog-strix/rog-strix-x570-e-gaming-model/spec/

Blöde Frage, aber was bedeutet das jetzt 😅



[Vincy]

PCIe X16_3 slot und PCIe X1_2 teilen sich die Bandbreite.

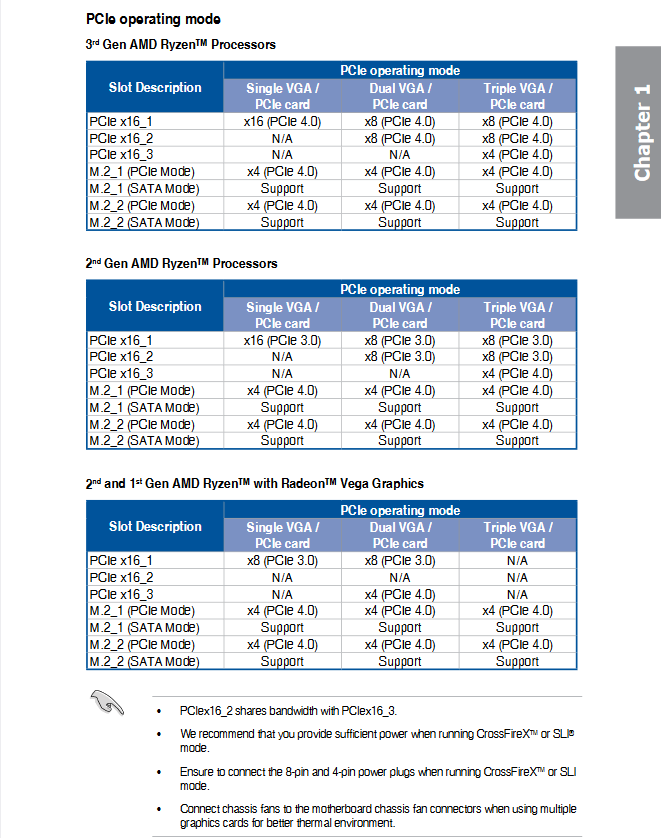

https://dlcdnets.asus.com/pub/ASUS/.../E15826_ROG_STRIX_X570-E_GAMING_UM_v2_WEB.pdf



[I_am_Potatoe]

Ahh oke, also sollte es kein Problem geben
