Putzig der Kleine - Lian Li PC-Q02

Naja, das stimmt nicht so ganz.

Die Anschlüsse der MSI sind ja auch singleslot, also nur in einer Reihe. Nur die Blende ist Doppelte Breite.

Die Slotblende muss man so oder so abschrauben, wegen der Ecke an der Slotblende die zur Verschraubung dient, es sei denn das Loch macht man so groß, dass man die Karte samt Slotblende mit Ecke durchschieben kann.

Aufgrund des derzeitigen Preises würde ich definitiv zur MSI greifen.

Wie sieht es mit dem finalen Aufbau aus?

Was machen die Gehäusefüße?

Oder ist Dein Projekt schon abgeschlossen?

Also ich hab so gerechnet: 170mm x170mm ist ein ITX Board. Daran lässt sich schonmal nichts rütteln, es sein denn man sägt am Board rum - vielleicht kann man rundherum noch 2mm abtragen :D :D :D

Da man aber ein Gehäuse braucht mit Wandstärke (4-5mm, vielleicht reichen auch 2-3, mal nachmessen was LianLi hat, ich glaube 4mm) und etwas Luft rechts und links habe ich 200 x 200mm gerechnet, 190x190 kann auch klappen. Bei 190x190 hätte man sogar noch Luft (190 - 2x5 - 170 = 10mm), um den Standardlüfter der HD7750 zu modden :D
Zwei Revoltec Air Guard 50x50x10mm oder zwei Fractal Design 50x50x10mm sollten eine bessere und leisere Figur abgeben als der Standardlüfter.
Die Gehäusewand müsste natürlich perforiert sein zum Luft ansaugen.


Ansonsten könnte sogar 180x180 reichen, mehr als 1mm braucht man nicht vom Board zur Wand, und da rede ich aus Erfahrung :D Wobei ich glaube, dass die Wandstärke bei LianLi sogar nur 2mm sind, sodass man auf unglaubliche 176x176x60= 1,85 Liter kommen könnte.
Man hab ich Lust das gerade umzusetzen !

Und die Höhe muss dachte ich 80mm haben (mit ein Müh Luft und Gehäusedeckel etc.), lese aber gerade, dass das PCB der 7750 LP ist nur 4cm hoch: http://www.hardwareluxx.de/index.ph...phire-radeon-hd-7750-low-profile.html?start=1
Rückseitig macht unser heutiger Testkandidat ebenfalls einen smarten Eindruck. Das Printed Circuit Board (PCB) misst knapp 12 cm in seiner Länge und gerade einmal 4 cm in seiner Breite und 12cm lang.

Wären hinter der Graka also noch 5cm Platz bis Boardrand.
Wenn man da irgendwo ein kleines ext. passives 90 oder 100W Netzteil + Pico reinbekommt (längs gelegt über 2x4GB Low Profile DDR3) und einen Core i3 Ivy dazu reicht das auch.

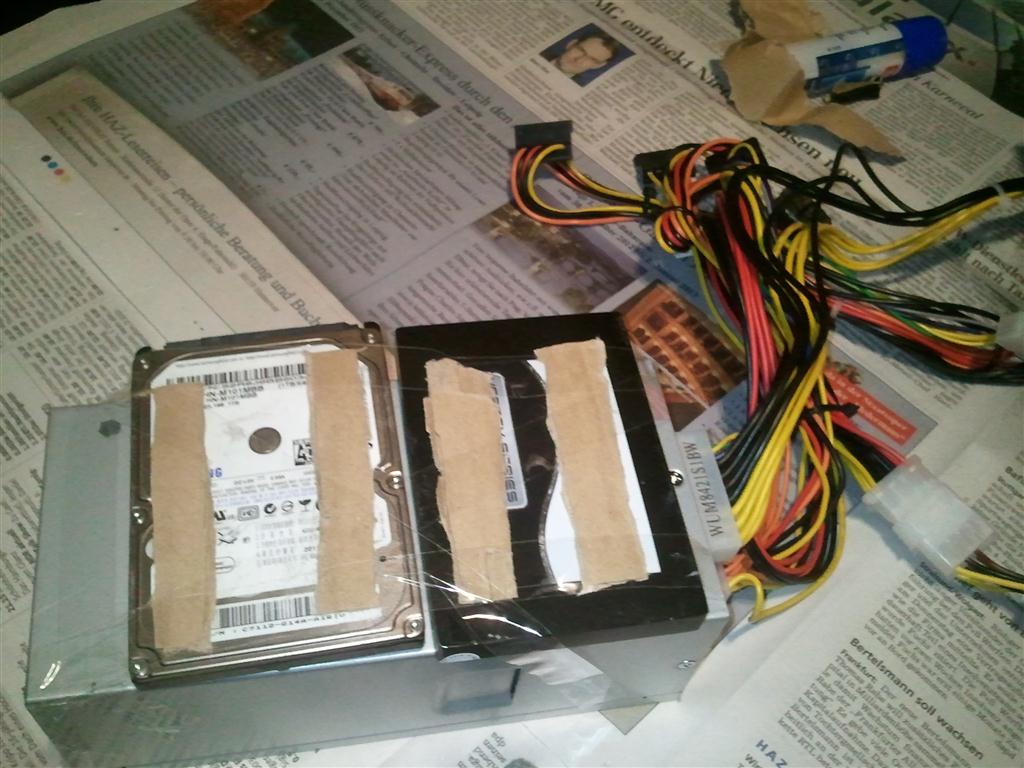

SSD müsste man sehen wo die hinkommt.
CPU Kühler würde ich nen Scythe Kozuti nehme´n, der ist nur 40mm hoch - passt der so hin, das er nicht den PCI-E Slot verdeckt ?

6cm mit Gehäuse und Pipapo in der Höhe braucht man aber, das Board muss ja auch ein bisschen auf Abstand sein (es sei denn man bettet es auf dünnen Schaumstoff) macht also 1,9dm x 1,9dm x 0,6dm = 2,166 Liter.
Wer gehts an ?
Sponsert mir die Hardware und ich baue es euch :D

Zuletzt bearbeitet:
Hallo,
anbei ein "älteres" Bericht über Sapphire HD7750 LP
Dabei steht wie Rolfi geschrieben hat, 170(L)x67(W)x18(H) mm.
Also GPU könnte schon in Q02 eingebaut werden,

@ Shaav, alle
EDIT 31. Aug. 2012, ich versuche es auf "Hochdeutsch" zu bringen, wobei heutzutage sind die technische Sprachen, insbesondere in IT Branche, sehr spezifisch geworden, also versuchen wir es mal (oder "versuhmas halt")
P.S.: ich habe meinen letzten PC vor ca. 15 Jahren gebaut, den ersten baute ich in der Zeit von ZX80, bzw. ZX81 von Sinclair mit 1KB RAM, mein kleiner „PC“ war damals 6KB RAM stark, danach kamen Spectrum 128, QL, etc, Atari, Schneider, VIC20 und Commodore 64 den hatte ich allerdings zum Spielen. Inzwischen habe ich einige PC-s gekauft, aber Q02 hat mich jetzt verpflichtet Sie selber zu bauen.

GPU Problematik
Wie wäre es mit der Club 3D HD7770 (CGAX-7772C)
Maße sind 175mmx107mmx34mm
Diese GPU Karte sollte mehr Leistung als die Sapphire HD 7750 LP mitbringen, also die benötigt mehr W, bedeutet Zusatzstrom (zu den 75W über PCIe) soll über 6 Pin Stecker gewährleistet werden. Da ich keinen 6 Pin Stecker beim Q02 mitgelieferten PSU FSP300-60GHS zu Verfügung habe, ich überlege es ob man 2x freie SATA Stecker mit jeweils 15 pin von der PSU Leitung über einen Kabel Power Y Adapter auf 6 PIN für PCIe Karte umwandeln kann, es ist lediglich nur 1x SATA 15 Pin > 6 Pin von Delock zu finden (made in china) und ich fühle mich nicht ganz gut dabei, es wäre mir lieber 75W über 2x Leitungen zu teilen (2x SATA15pin>6pin power PCIe), leider ich finde keinen solchen Adapter derzeit. Nun ich hatte damit bis dato keine Erfahrung gemacht.

Frage: Können zusätzlichen 75W für GPU von 1x 15 PIN SATA mittels Adapter auf 6 Pin Power PCIe ohne Problemen bezogen werden, oder wäre es besser einen 2x SATA 15pin auf 6Pin Adapter einzusetzen?


Ich habe Gestern auch zwei "papirchl" GPU gebastelt, Sapphire HD7750 LP und Club 3D HD7770 um zu sehen ob es im Q02 mit beiden ausgeht oder nicht.
Da ich keine GPU davon zu Hause hatte, es blieb mir nur die Möglichkeit, Maße der GPU Lüfter von dem Monitor und Papiermodellen direkt als 1:1 abzumessen, also folgendes wurde abgemessen und quer durch www gesammelt:

Sapphire HD 7750 LP: 170x67x18mm, ca. dia. 50mm Lüfter positioniert fast am 3/3 der PCB Länge vorne, kleiner Al Kühler app. 95x83mm, Strom über PCIe 3.0, Cape Verde Pro chip,

PowerColor Radeon HD 7750 (AX7750 1GBD5-DH: 168x112x19mm, ca. dia. 60mm Lüfter positioniert komplett am 3/3 PCB vorne, Al Kühler ca. 130x63mm,, ist größer als bei Sapphire LP, Strom über PCIe 3.0, Cape Verde Pro chip,

Club 3D HD7770: 175x107x34mm, ca. dia. 80mm Lüfter positioniert am 2/4 der PCB hinten, Al Kühler ca. 170x75mm, Cape Verde XT chip , Strom PCIe 3.0 und 6 Pin Stecker, vielleicht einen leisen 80mm Lüfter einzubauen statt dem von Club 3D – Idee/Vorschläge? Dazu kommt die Position von 6 Pin Stecker am PCB, der sich in der Ecke links nach unten befindet (von der Frontseite betrachtet), am Grundkörper des Gehäuses ist ein sozusagen Klickmechanismus befestigt in dem ein Befestigungsstifft des Seitendeckels geschoben wird, also es gibt kein Schrauben mehr wie bei Q07 notwendig war.

Frage: Könnte es sein, dass 6 Pin Stecker mit dem „female“ Klickmechanismus am Gehäuse zusammenstoßt?!

@Shaav du hattest die gleiche Situation mit der 5770 Vaporex im Q02, gibt es da Platz-und Kontakt-Probleme zwischen 6Pin Stecker und Klickmechanismus (Plastikteil)?

Weiteres, die 34mm Breite der Club 3D 7770 sind auch nicht ohne, Loch im Boden ist notwendig, nur wie groß soll es sein, Platz zum Ausschneiden in der Bodenplatte ist auch limitiert, dazu kommen Lian Li SD-02A Gehäuse Standfüße 35mm die ich eingebaut habe.

Frage: Ist das wert, eine Club 3D HD7770 mit der oben geschriebenen Problematik statt Sapphire HD7750 LP oder PowerColor Radeon HD 7750 (AX7750 1GBD5-DH) zu nehmen, wobei falls man mehr Luftströmung für Powercolor HD7750 braucht, dann kann Bodenplatte nicht mehr geschnitten werden sondern nur gelocht, Grund ist die Position des Lüfters (siehe pdf für Klärung).

Eure Kommentaren und regelrechte Diskussion wird begrüßt
Grüße + Danke starmo

Zuletzt bearbeitet: (Edit 31. Aug 2012, unklar geschrieben)
80mm Lüfter (abgemessen am Monitor) - vielleicht einen anderen Lufter einbauen (Ideen?!)
Dazu die Position von 6 Pin Stromanschluss+PCB selbst!, in der Ecke unten Links (von der Frontblende betrachtet), ist female Teil für den Befestiegungsstifft der Seitenblende, könnte sein, die stoßen aufeinander?!
34mm sind auch nicht ohne, Loch im Boden notwendig,
ist das wert, statt
eine Sapphire HD7750 LP (50mm Lüfter, kleiner Kühler app. 95x83mm) oder der PowerColor Radeon HD 7750 (AX7750 1GBD5-DH (60mm fan, Kühler größer als bei Sapphire LP, app. 130x63mm), beide Cape Verde pro
eine Club 3D HD7770 (80mm fan, ca 170x75mm), Cape Verde XT, aber mit 6 Pin dazu
Bin noch immer auf der Suche...
Grüße starmo alias vienna1

Das brauche ich mal bitte in Hochdeutsch um auf deine Fragen eingehen zu können ;)

@Wurzel
Hallo Wurzel,
wie ich es gelesen habe, du hast einen Q07 gebaut, schön ist geworden der kleiner.
Ich suche derzeit nach entsprechenden GPU für meinen Q02. Überlege zwischen Sapphire HD 7750 LP und Club 3D HD7770, allerdings würde noch ein paar Angaben brauchen, um entscheiden zu können.
Vielleicht kannst du mich dabei unterstützen.
Nämlich alle drei Modelle, Q07, Q03 und Q02, sind für Einsatz von ITX MB gedacht, also I/O Rückwand-Öffnung ist für alle drei gleich groß.
Folgend, I/O Rückwand-Öffnung und der Erweiterungslot bei Q07 und Q03 sind am gleichen Abstaänden zueinander, weil MB ITX vorgibt wo der Slot am Gehäuse zu finden ist.
Dadurch kann die Position des Erweiterungsslots (im Bezug auf I/O Rückwand-Öffnung) von Q03 auf Q02 übertragen werden.
Wäre es möglich die Abstände zwischen I/O Rückwand-Öffnung und Erweiterungsslot für GPU oder anderen PCIe Karten, am Q07 abzumessen und mir zu senden,
So könnte ich die Position des Erweiterungsslots im Bezug auf I/O Rückwand-Öffnung leichter am Q02 festlegen und nicht ganz "blind" Q02 durchschneiden
Anbei pdf dessen was oben beschrieben wurde, Maße die ich suche sind: a, b, c, d

@Alle
Hat jemand irgendwelche Erfahrung mit dem Ipad als remote controler für HTPC in der Kombination mit dem TV.
So dass man Ipad, statt TV oder Monitor, für Ausgangssignale verwenden kann, zBs wenn Musik abgespielt werden soll und kein TV eingeschlatet werden muss,
Grüße+Danke
starmo

@starmo

hier Deine gewünschte Messung -> (aber ohne Gewähr und ohne Brille! ;))

A: ~ 6 mm
B: ~ 13mm
C: ~ 34 mm
D: ~ 114 mm

@Wurzel
Besten Dank!
jetzt übertrage ich es auf Q02
Grüße starmo
Ergänzung ()

@Shaav,
ja eh, sorry, du hast recht, ich sehe es jetzt auch und lache selber dabei:)
grüße starmo

@starmo

wie weit bist Du? Gibt es mal Bilder? ;)

@Wurzel
Servus, wie berichtet, Q02 ist schon im Einsatz, GPU wird noch gesucht, mein Wünsch ist eine starke GPU AMD Karte, eventuell 1GH, 256 Bit, 640 Shader, 1-2 GB, leisen 80-100mm Lüfter mit Cu Kühler, nun Realität-GPU Angebot und Platz im Q02 machen mich munter wieder.
es gibt da eine AFOX Karte, als LP und Single Slot, nur leider sind beide ca. 220mm lang, also :mad:.
Aber kommt noch eine HD7770 LP von Sapphire oder Club 3d am Markt noch....
Bilder werden am Ende kommen, im Gründe ist das gleiche was bereits Rolfi gebaut hat, nur ich verwende internen Q02 PSU 300W und Rolfi den Pico 160W glaube.
Derzeit achte ich auf Software, bzw Einsatz von iPad als rc, evaluiere noch immer was in diesem Zusammenhang derzeit machbar wäre.
Grüße starmo

So, weiter gehts.

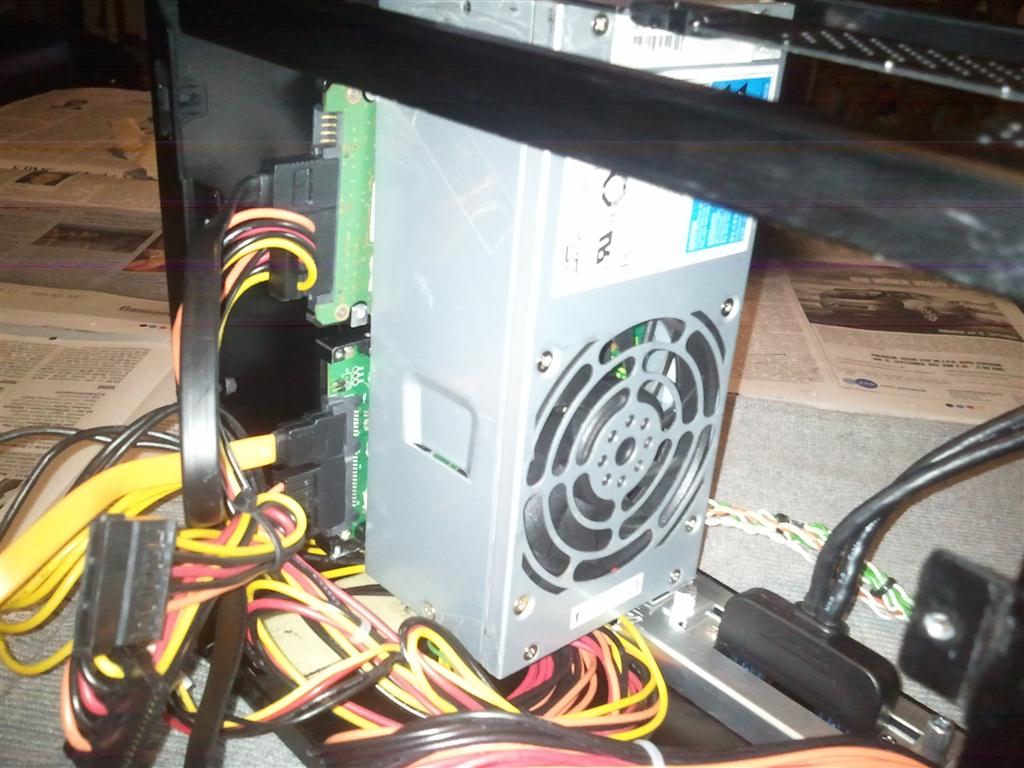

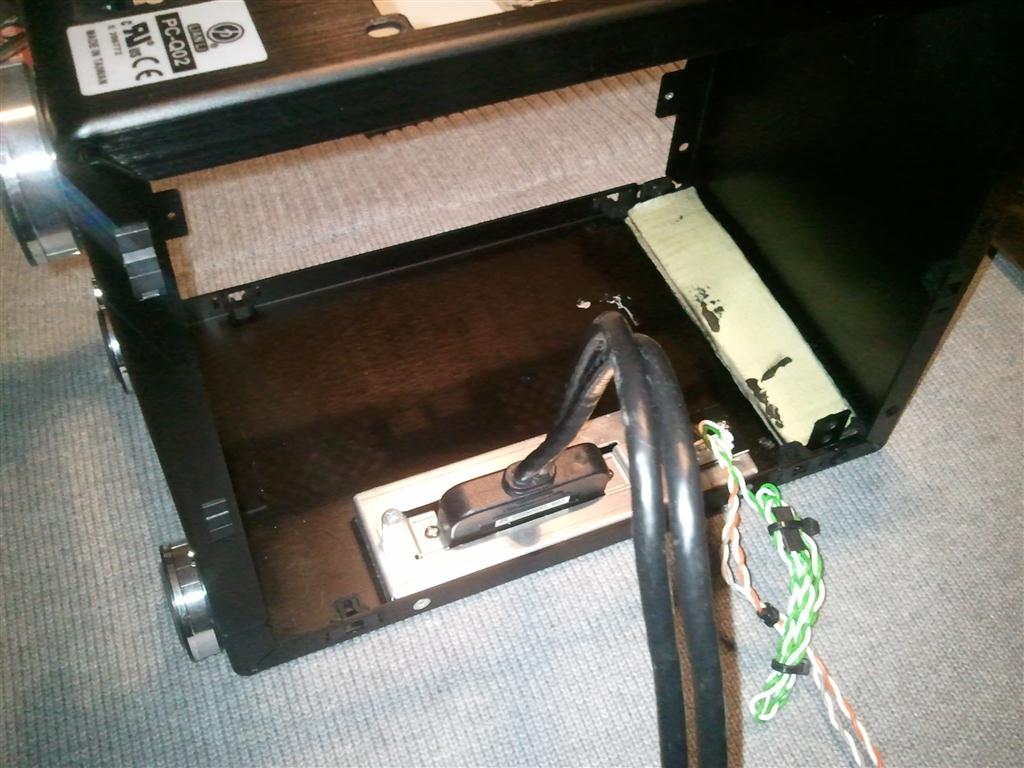

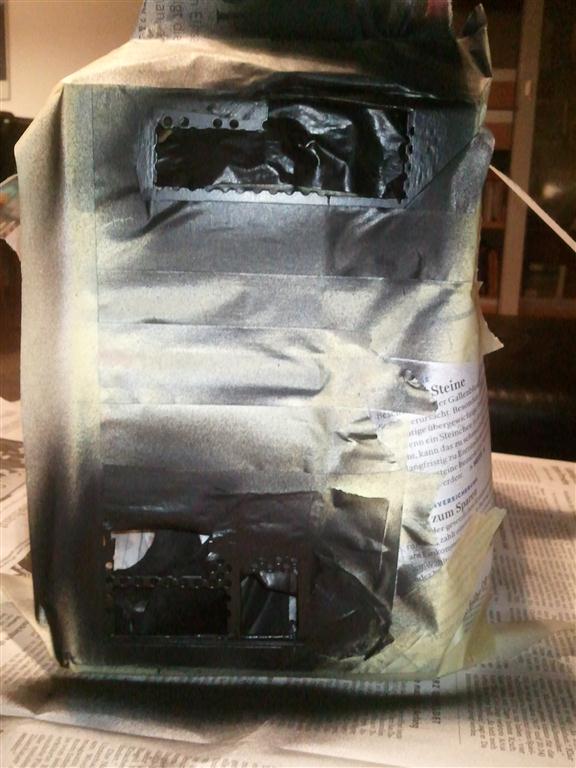

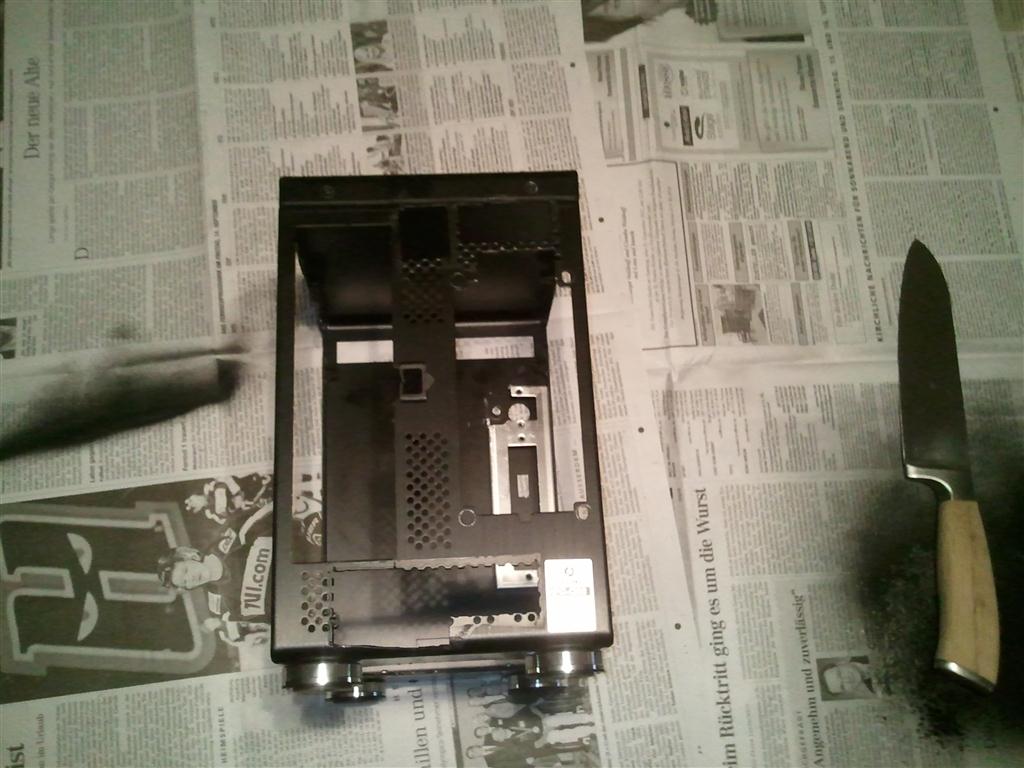

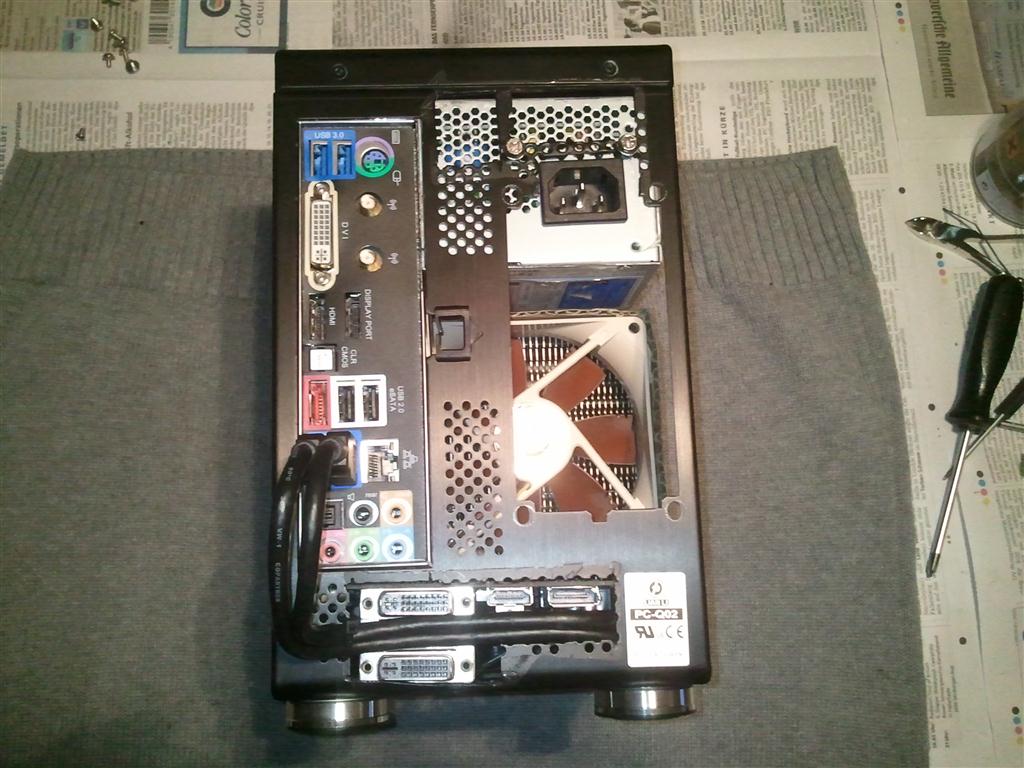

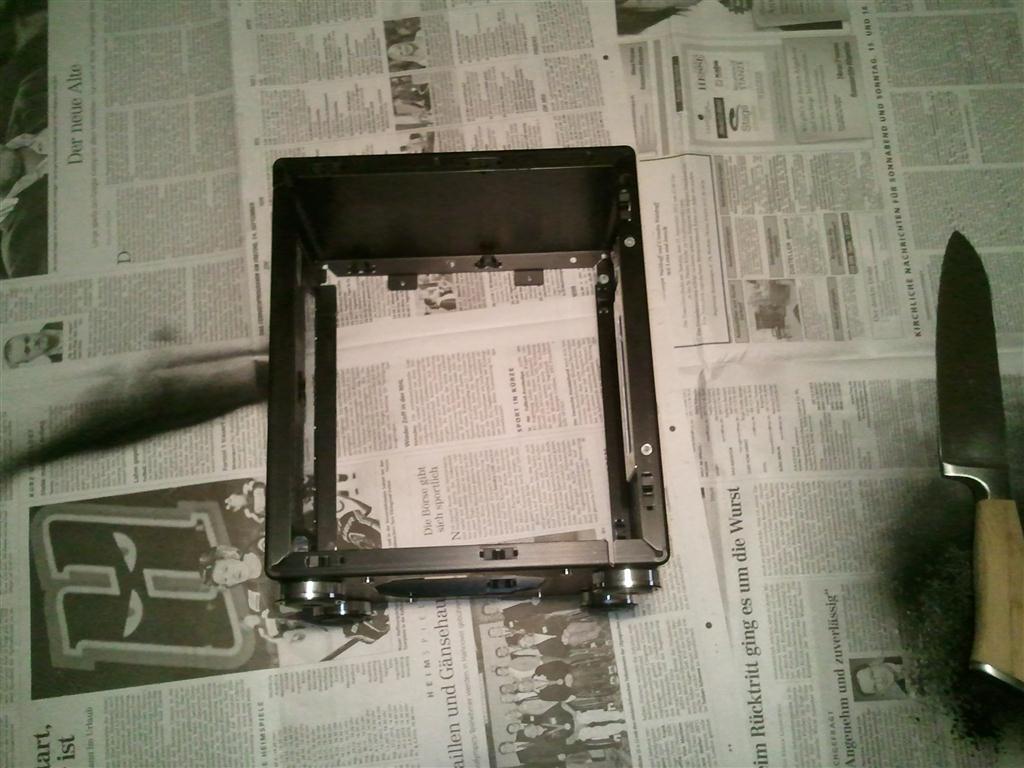

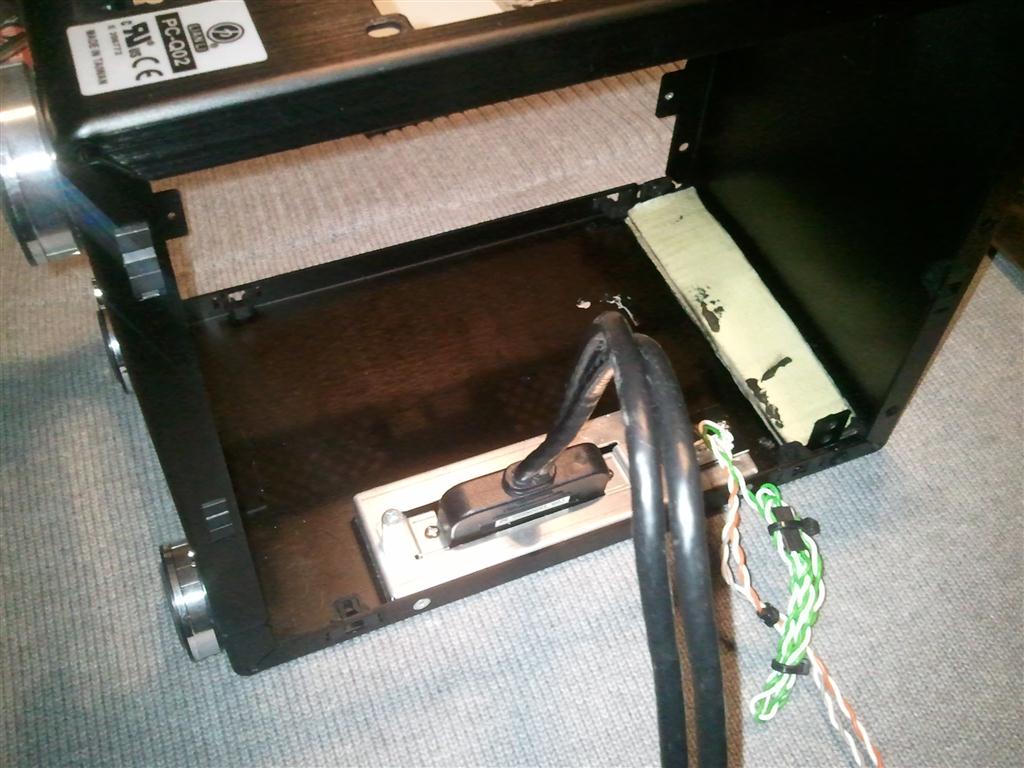

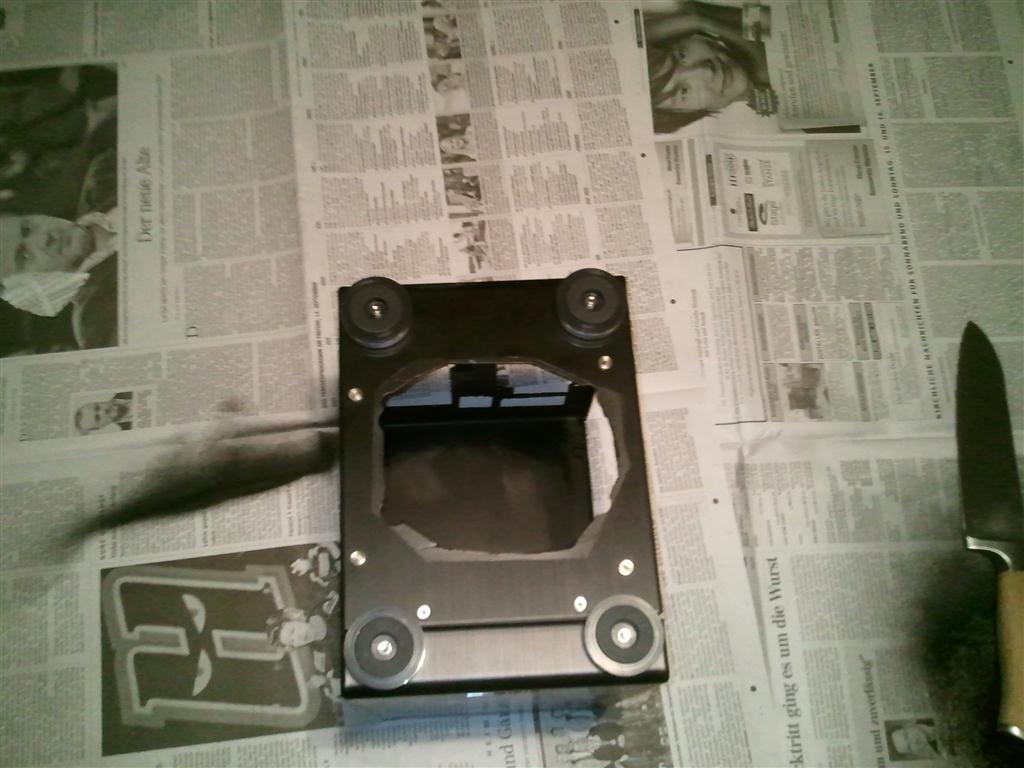

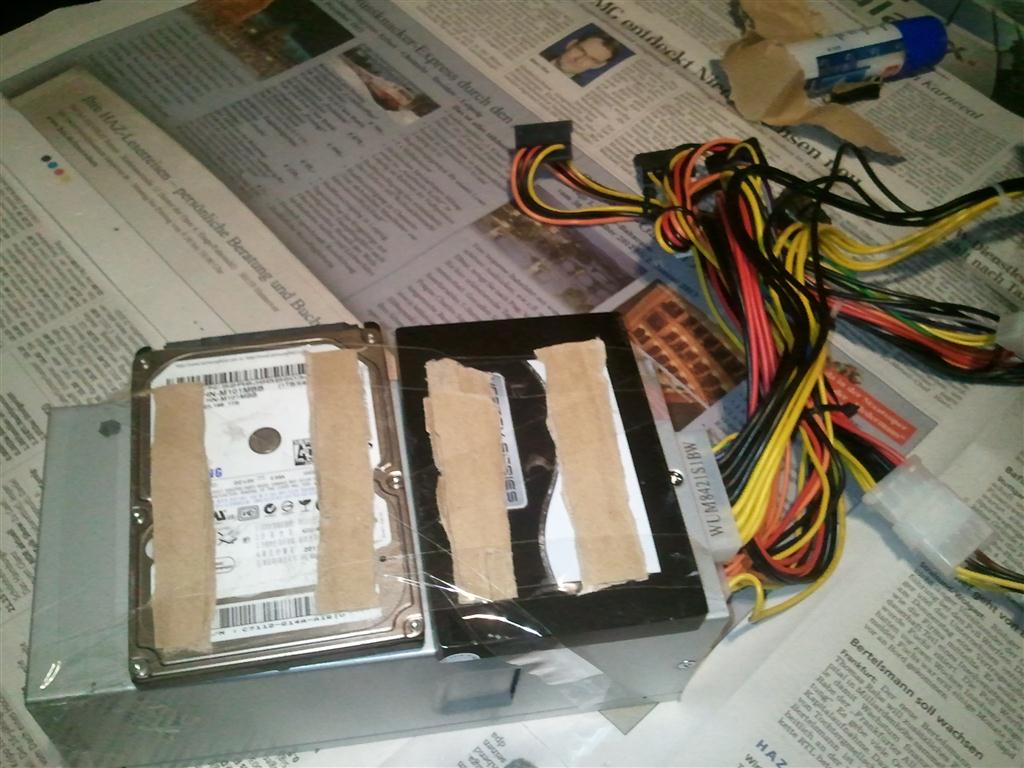

Ich habe am Heck noch zwei kleine paar Einschnitte gemacht, damit die Hitzeabfuhr des Netzteils nicht gestört wird. Weiterhin habe ich alle Schnittkanten abgeschliffen und mit schwarzer Farbe besprüht, da die Schnittkanten ja das Aluminium wieder zum Vorschein kommen lassen.

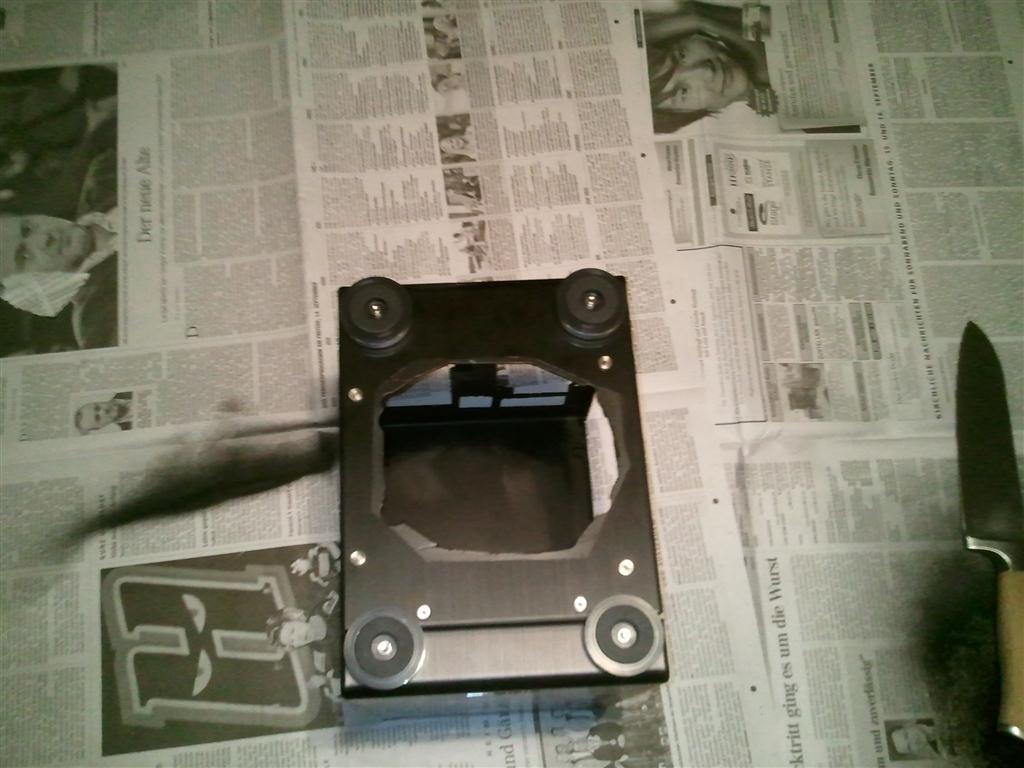

Die etwas unförmigen Schnittkanten(ziemlich eckig am Boden) habe ich nicht geändert/abgerundet, da ich keinen richtigen Dremel zur Hand habe. Das sähe zwar schöner aus, aber wichtig ist es mir nicht. Des weiteren werde ich auch kein Gitter in den Boden einbauen. Zum einen vermeide ich damit einen eventuellen Konflikt mit dem Grafikkartenlüfter, zum anderen befürchte ich unnötige Leistungseinbußen.

Des weiteren halte jetzt richtige GEhäusefüße Einzug. Von Lian Li gibt es ja diese 25mm-Füße ähnlich der vom PC-Q11. Die sind kleiner als gedacht und ich denke die werden sehr gut aussehen :)

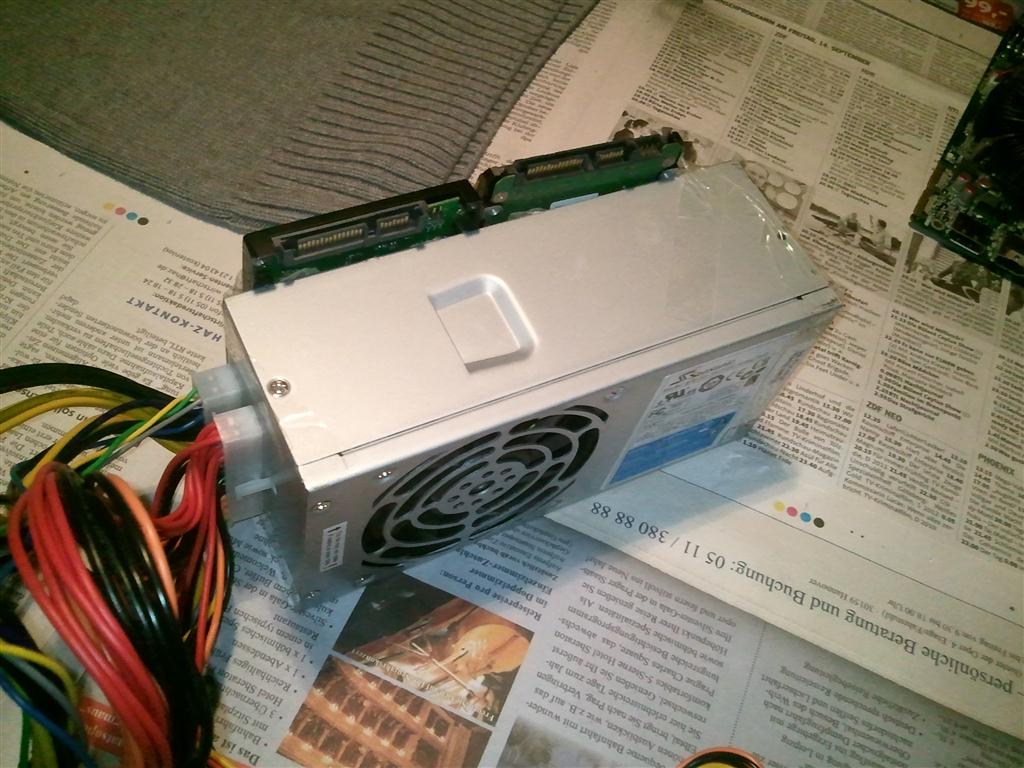

Zu guter letzt habe ich die CPU-Lüher mit den Ultra low..bla bla Adaptern auf 1000rpm gedrosselt. Das Fiepen des Netzteils ist inzwischen fast immer weg und inzwischen deutlich leiser als anfangs. Fast immer übertönt der 1000rmp 92mm-Noctua-Lüfter das leichte fiepen.

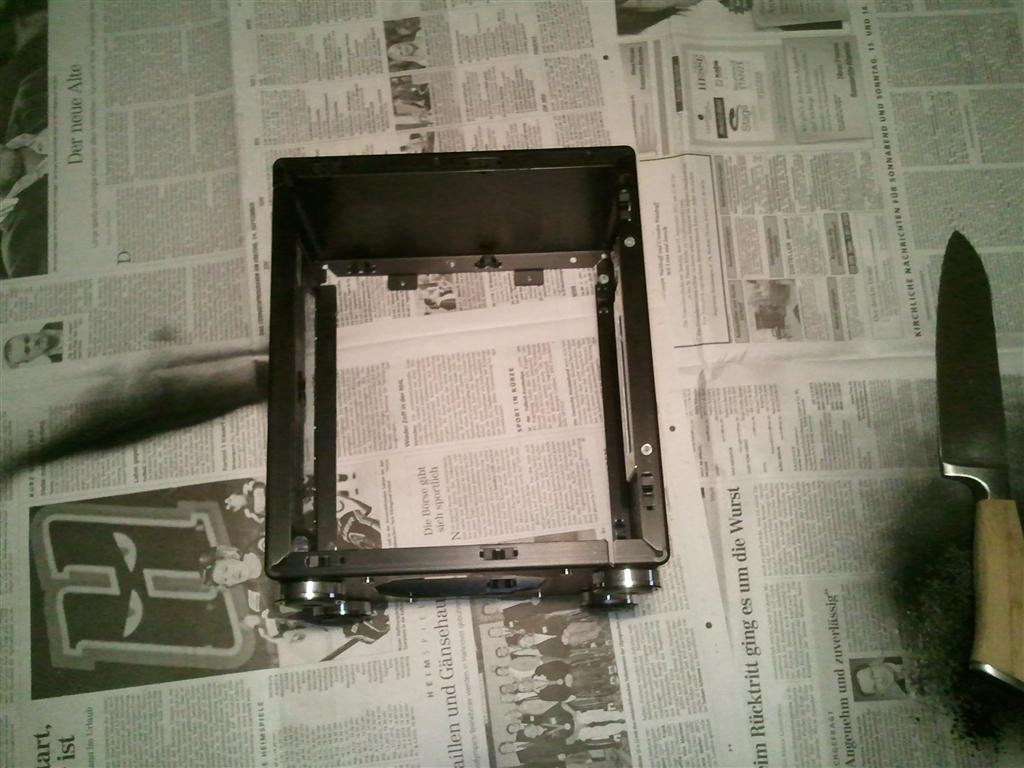

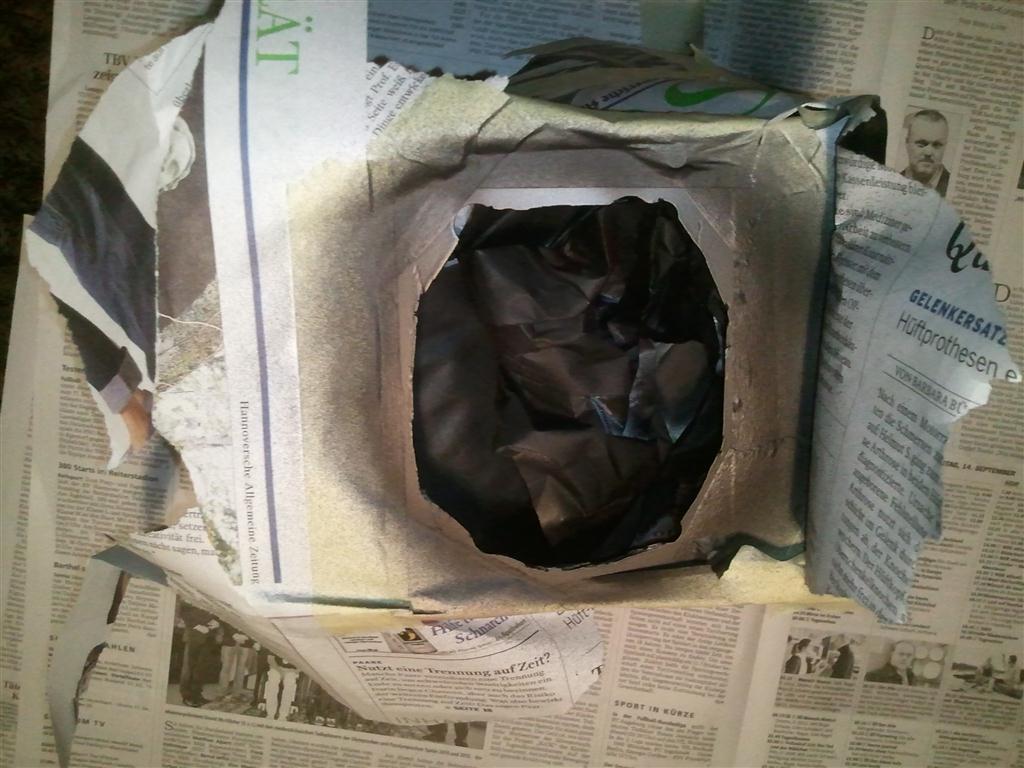

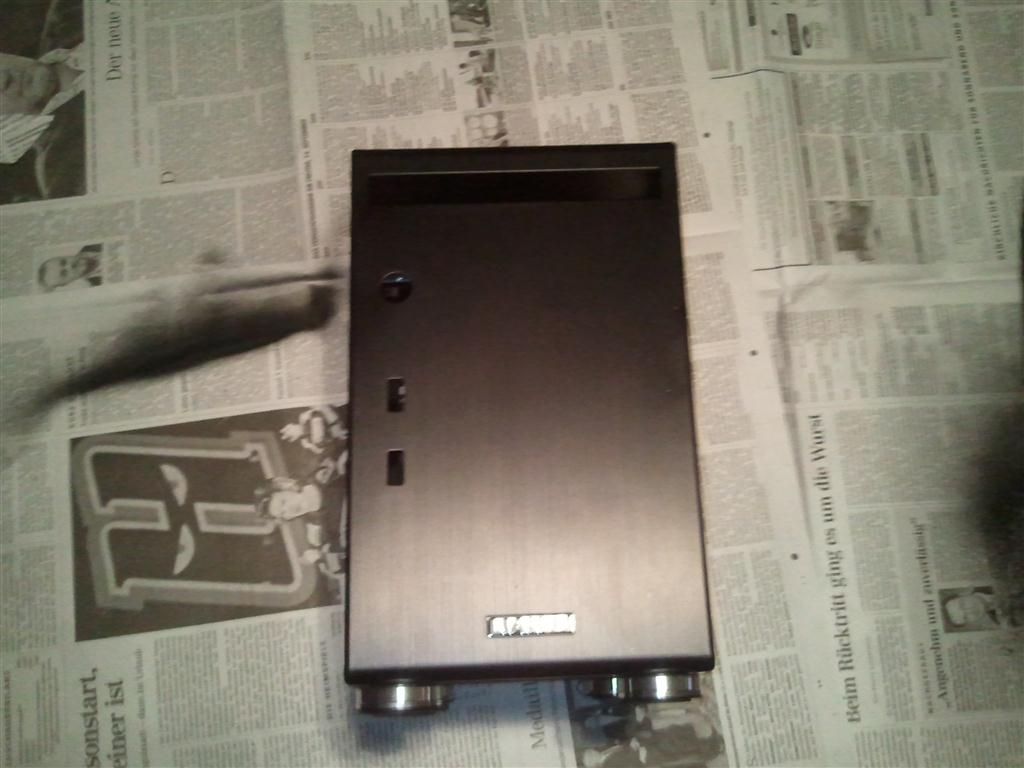

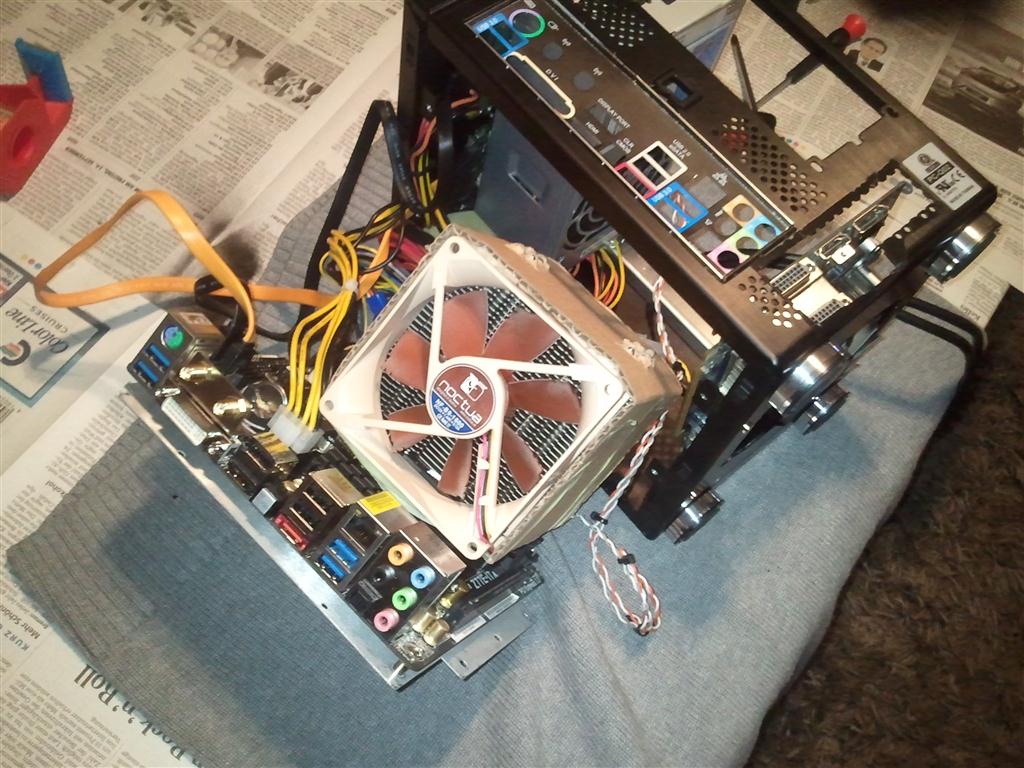

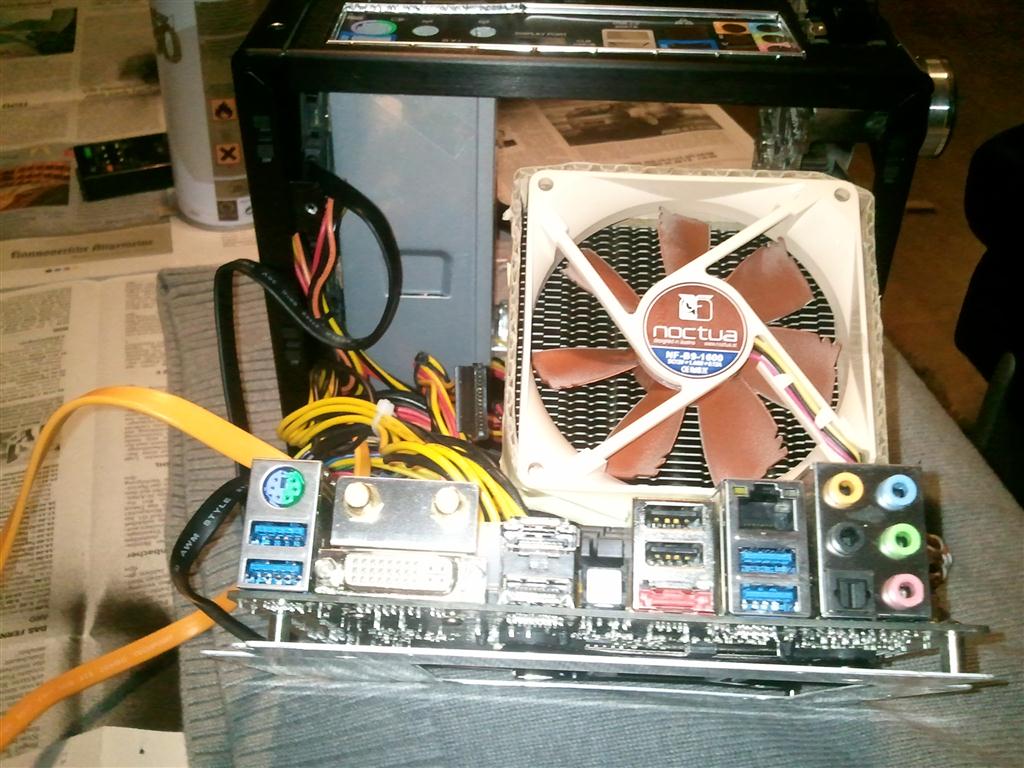

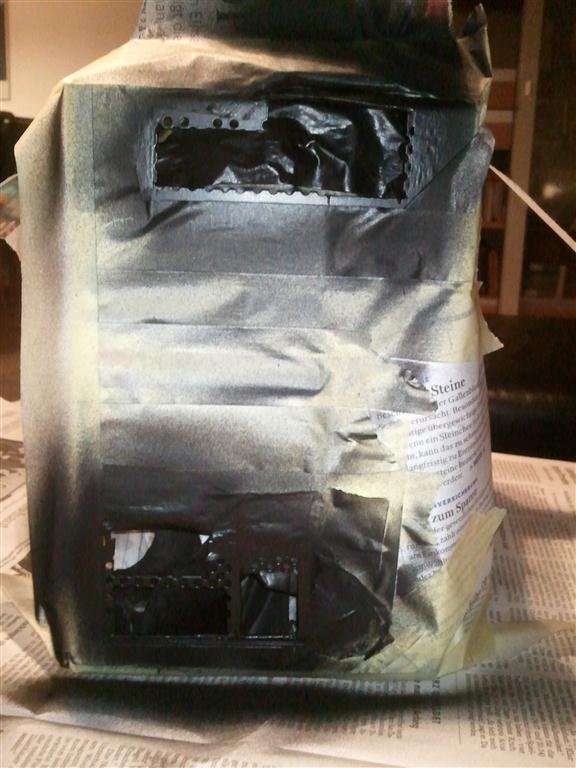

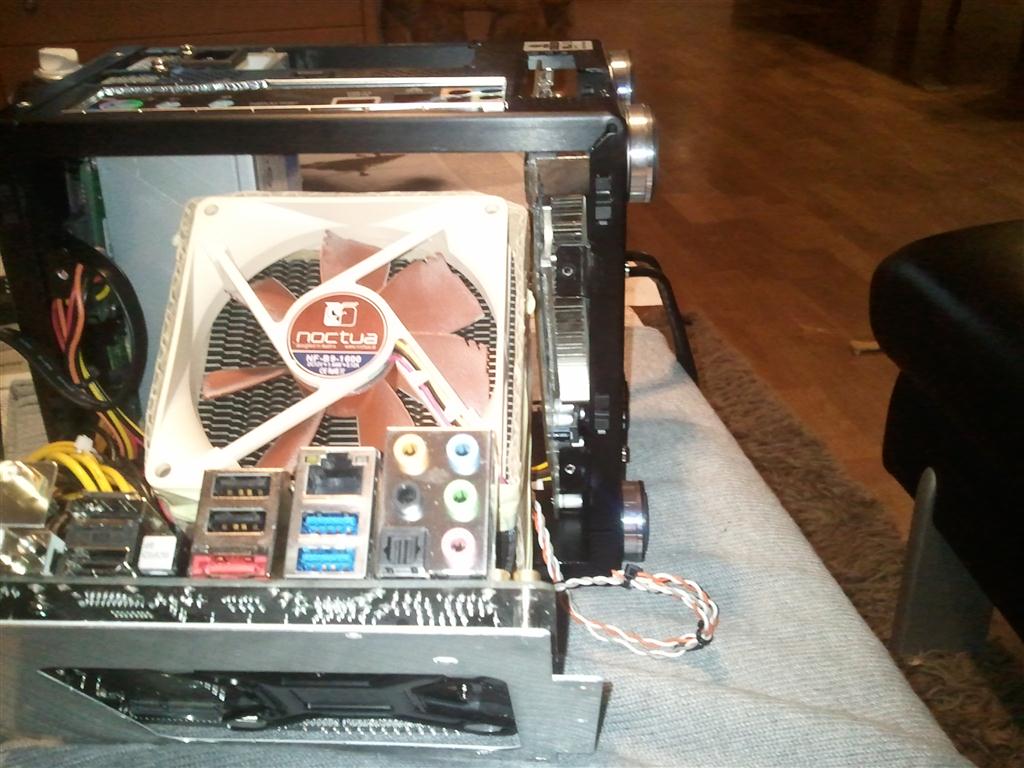

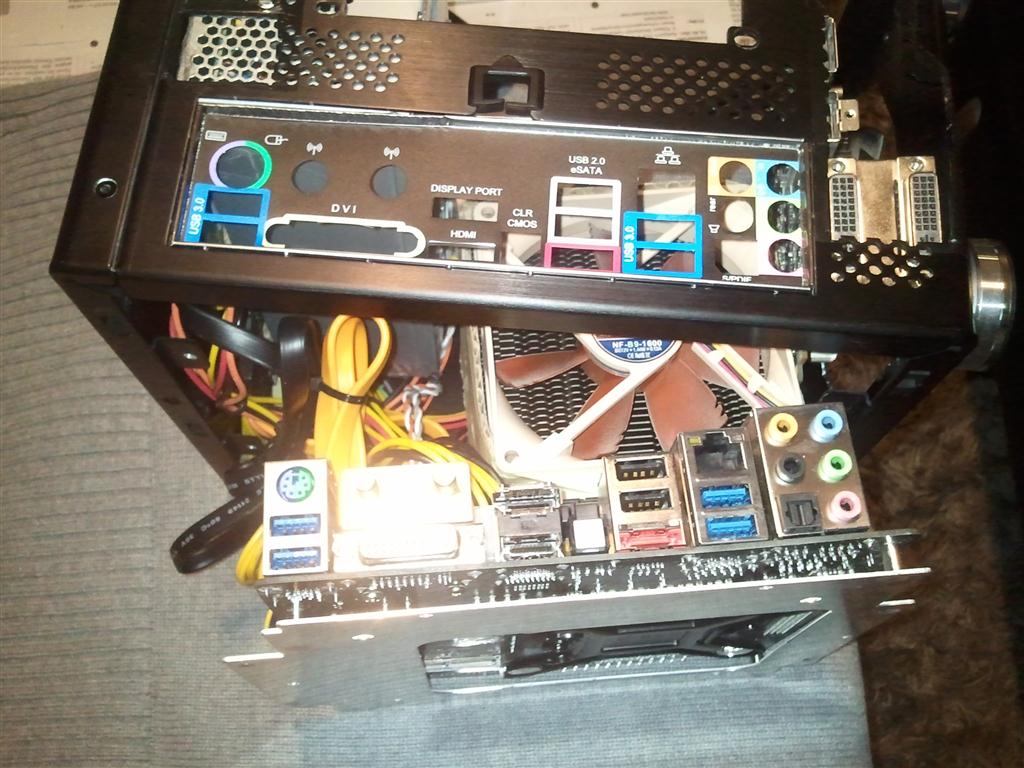

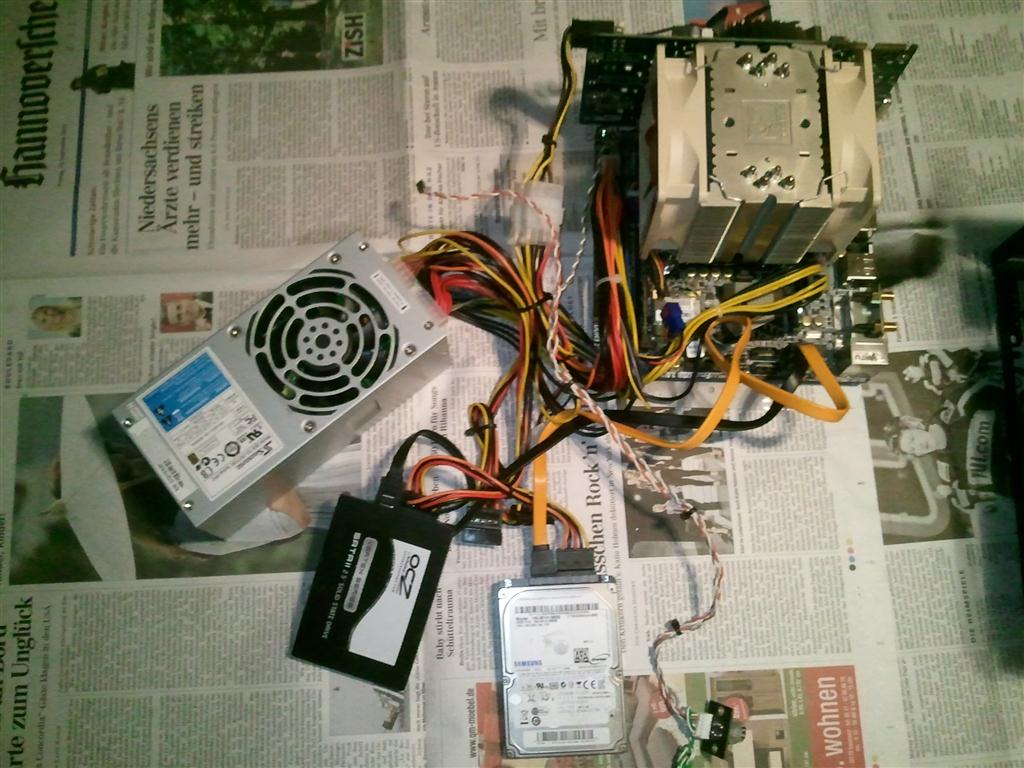

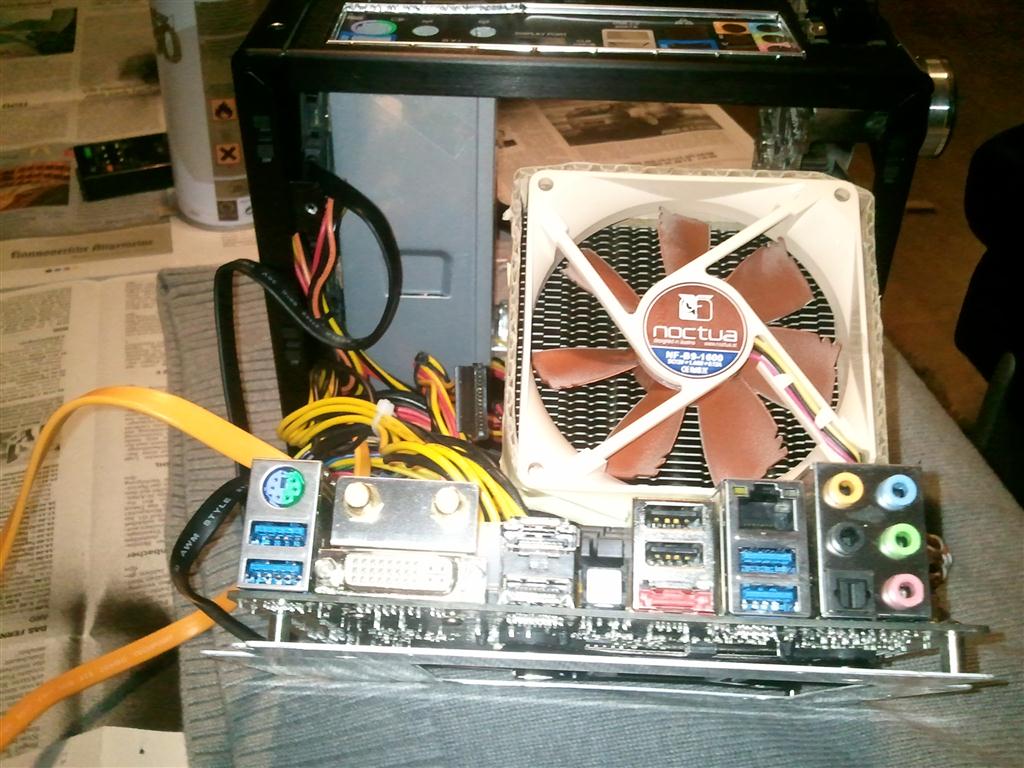

Jetzt warte ich noch, dass die Farbe trocknet und dann wird zusammengebaut. Dafür werde ich mir wohl meine GoPro auf den Kopf schnallen, mal schauen.
Ergänzung ()

So,

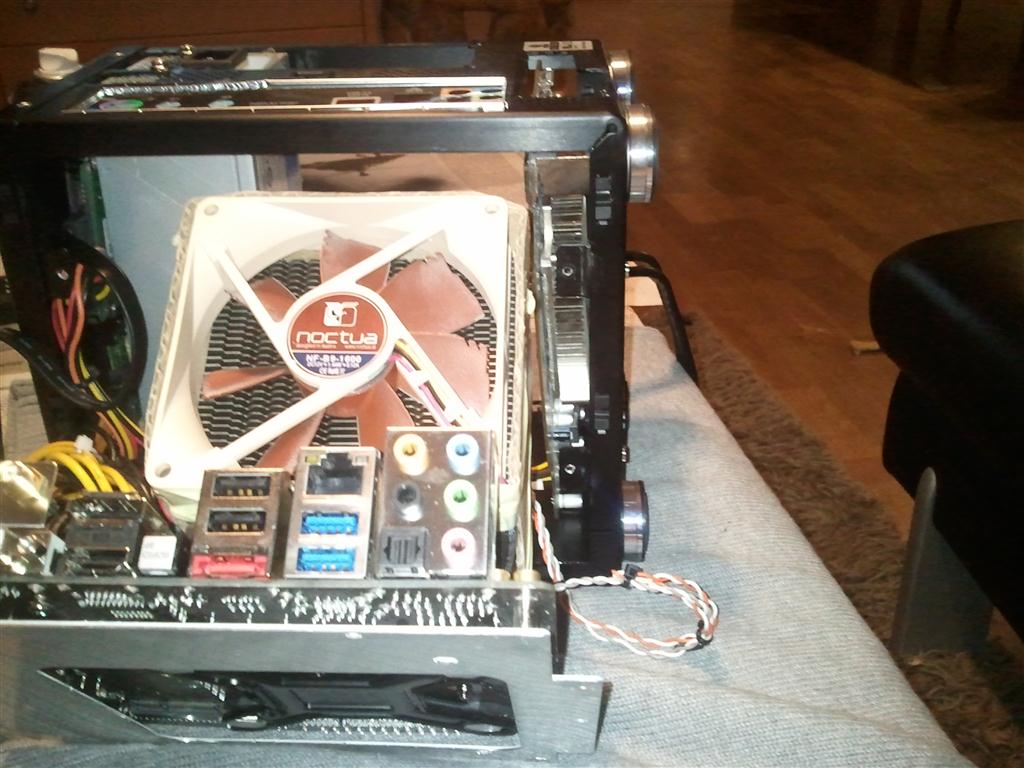

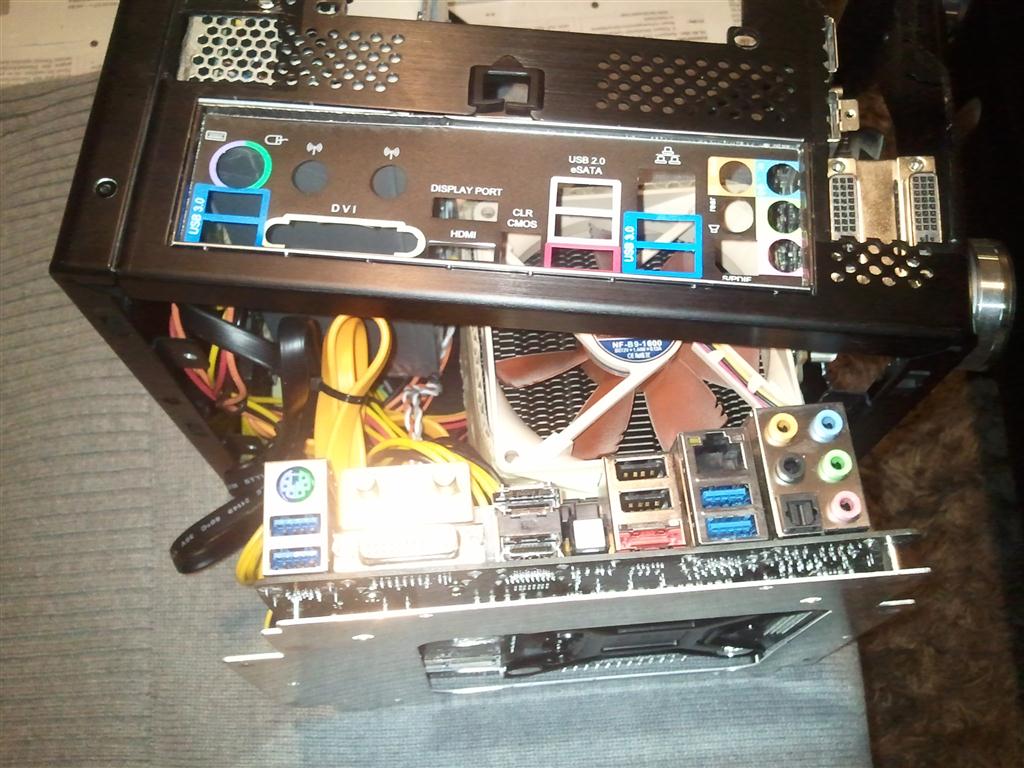

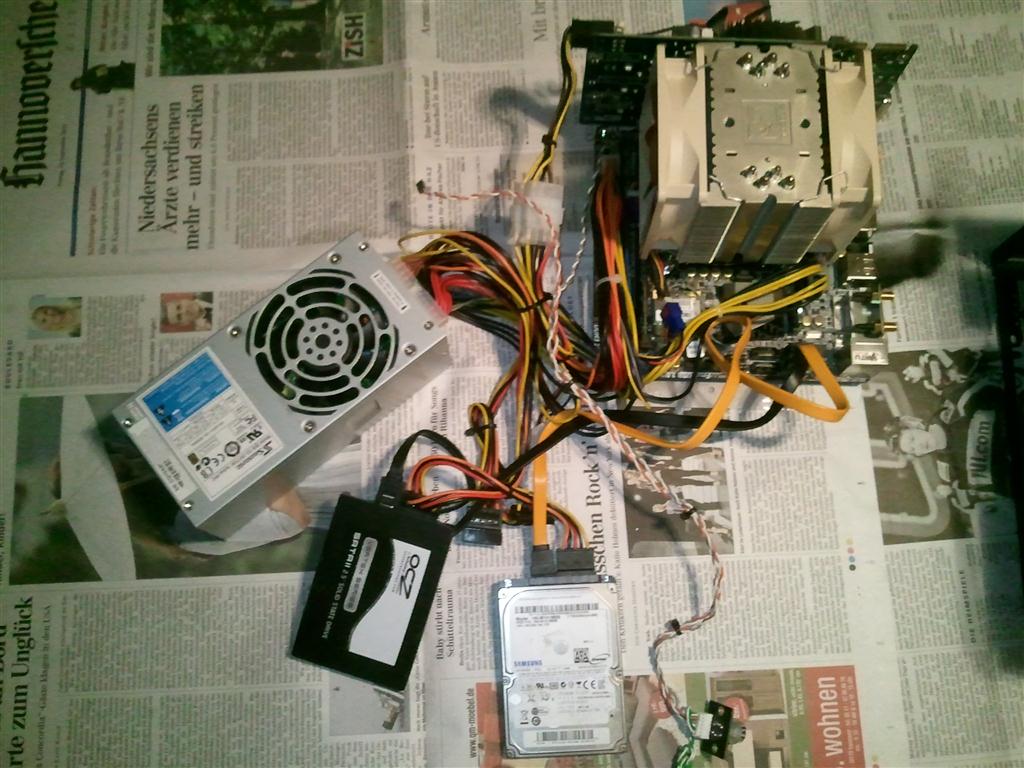

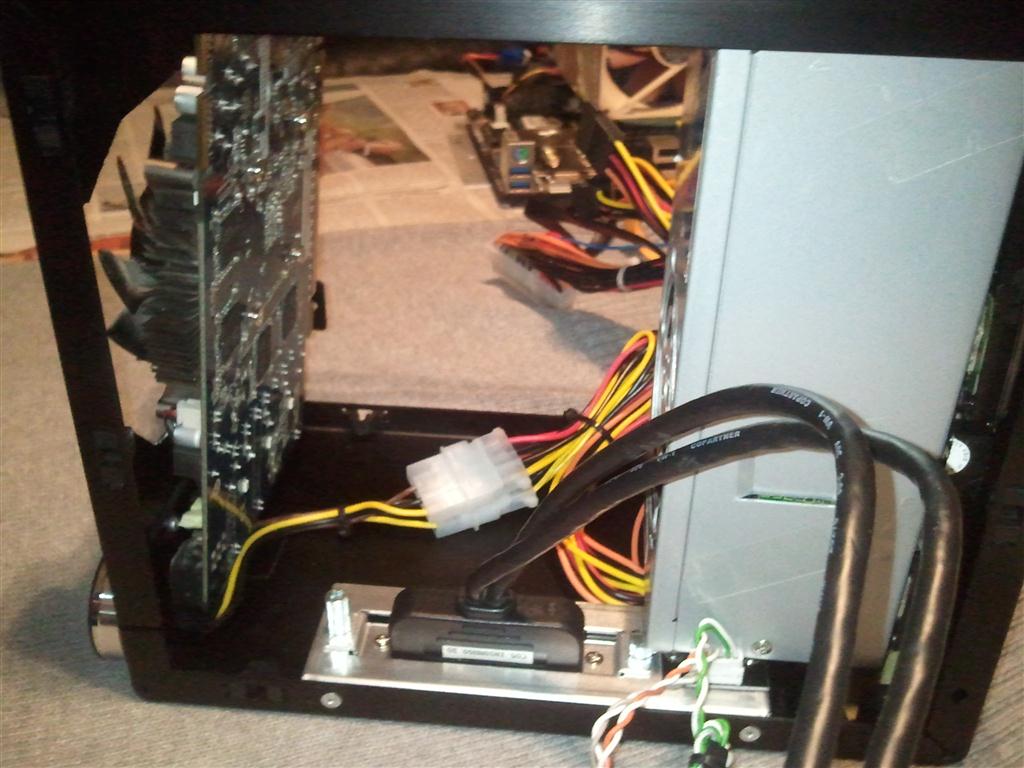

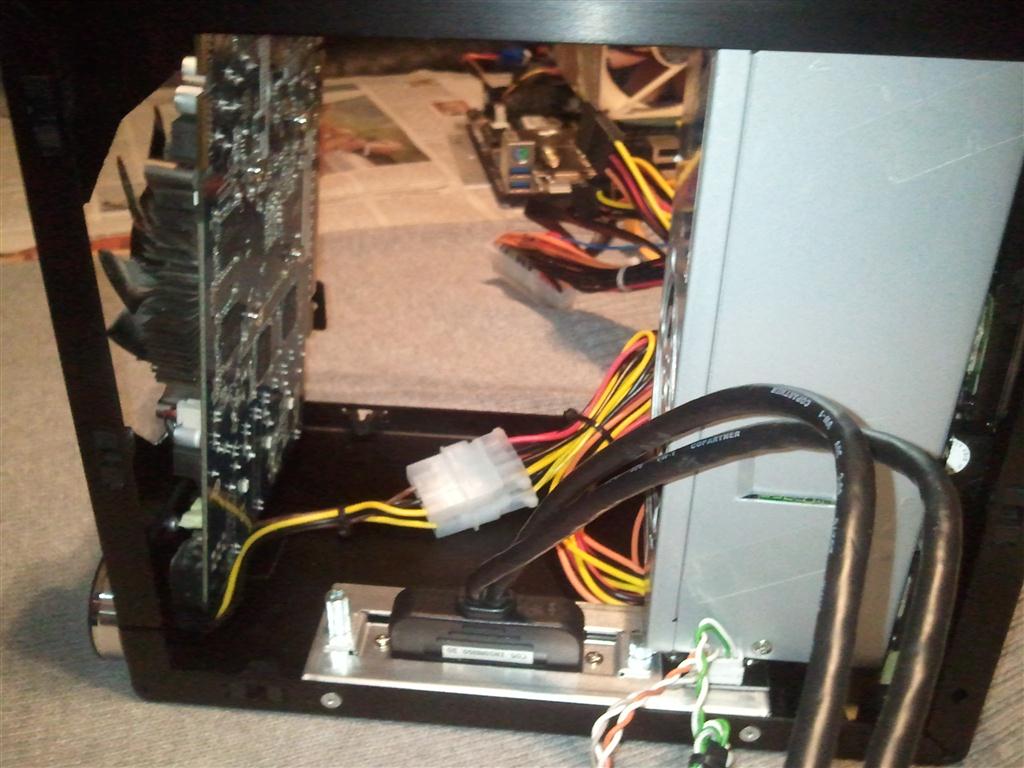

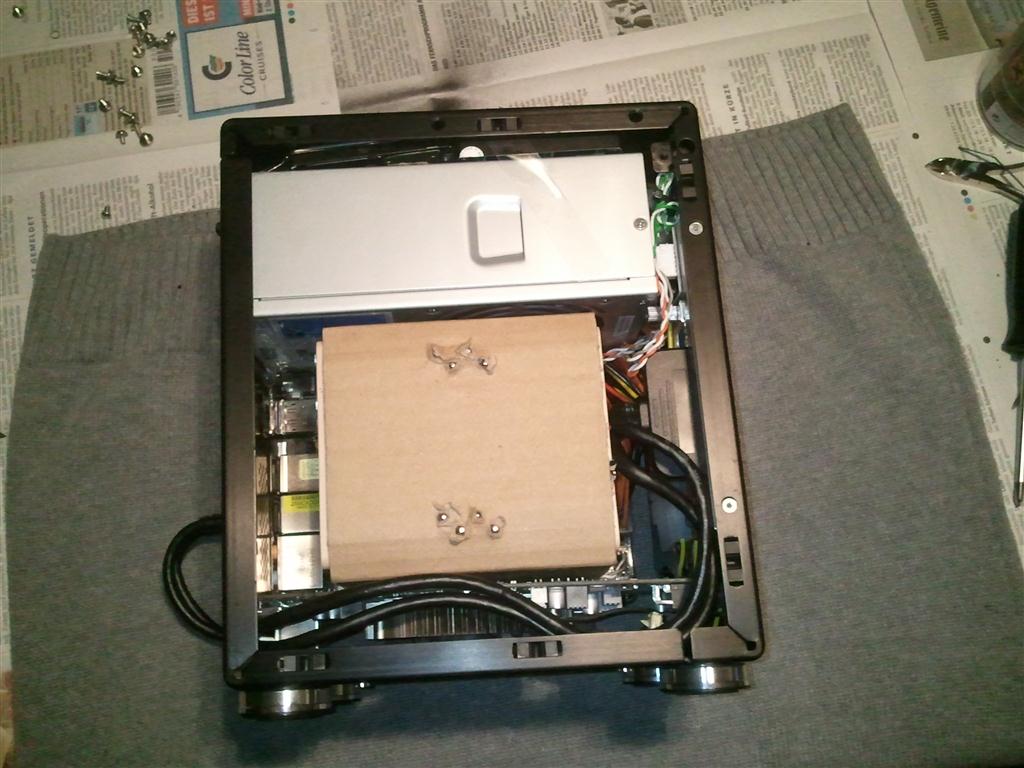

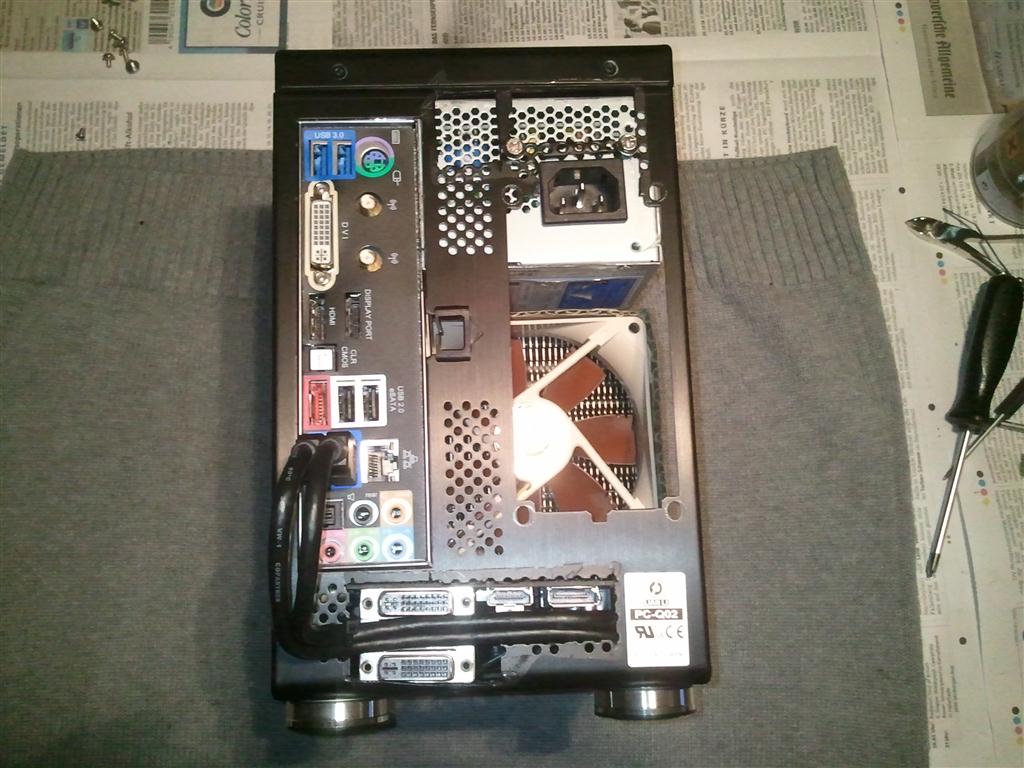

Kiste läuft und ist im Windowsbetrieb sehr sehr leise man hört nur ganz zaghaft das Lüfterrauschen :


Anhänge

  • WP_000068.jpg
    107,8 KB · Aufrufe: 660
  • WP_000070.jpg
    67,9 KB · Aufrufe: 696
  • WP_000071.jpg
    106,8 KB · Aufrufe: 633
  • WP_000072.jpg
    101,8 KB · Aufrufe: 650
  • WP_000073.jpg
    92,5 KB · Aufrufe: 616
  • WP_000074.jpg
    78,8 KB · Aufrufe: 624
  • WP_000076.jpg
    132,3 KB · Aufrufe: 628
  • WP_000081.jpg
    143,5 KB · Aufrufe: 667
  • WP_000082.jpg
    127,9 KB · Aufrufe: 646
  • WP_000083.jpg
    110,9 KB · Aufrufe: 627
  • WP_000084.jpg
    115,5 KB · Aufrufe: 631
  • WP_000085.jpg
    126,9 KB · Aufrufe: 661
  • WP_000089.jpg
    114,7 KB · Aufrufe: 627
  • WP_000091.jpg
    102,7 KB · Aufrufe: 623
  • WP_000094.jpg
    148,8 KB · Aufrufe: 638
  • WP_000096.jpg
    139,4 KB · Aufrufe: 650
  • WP_000097.jpg
    114,2 KB · Aufrufe: 629
  • WP_000098.jpg
    134,5 KB · Aufrufe: 679
  • WP_000101.jpg
    105,5 KB · Aufrufe: 666
  • WP_000102.jpg
    122,8 KB · Aufrufe: 1.469
Zuletzt bearbeitet:
So,

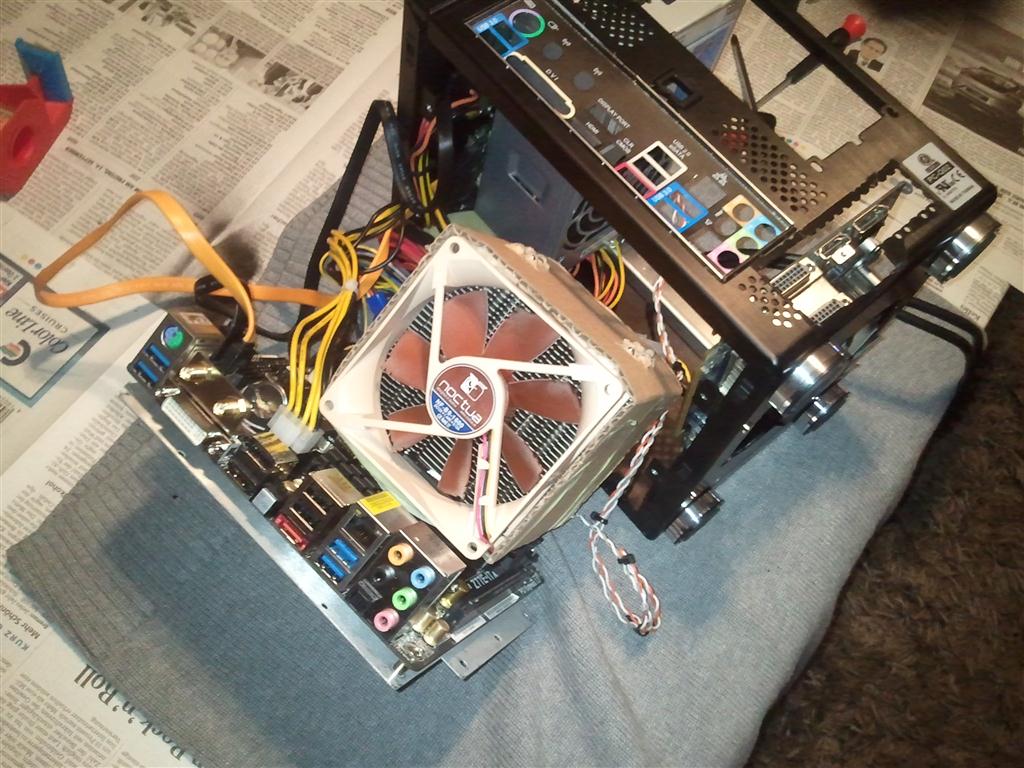

statt eines Videos habe ich dann doch nur Fotos gemacht. Wenn es Fragen dazu gibt, nur raus damit. Ich werde allerdings im Startposting noch mal eine Installationsanleitung schreiben und was zu den Komponeten sagen (maximale PCB-Länge z.B.

Zuletzt bearbeitet:

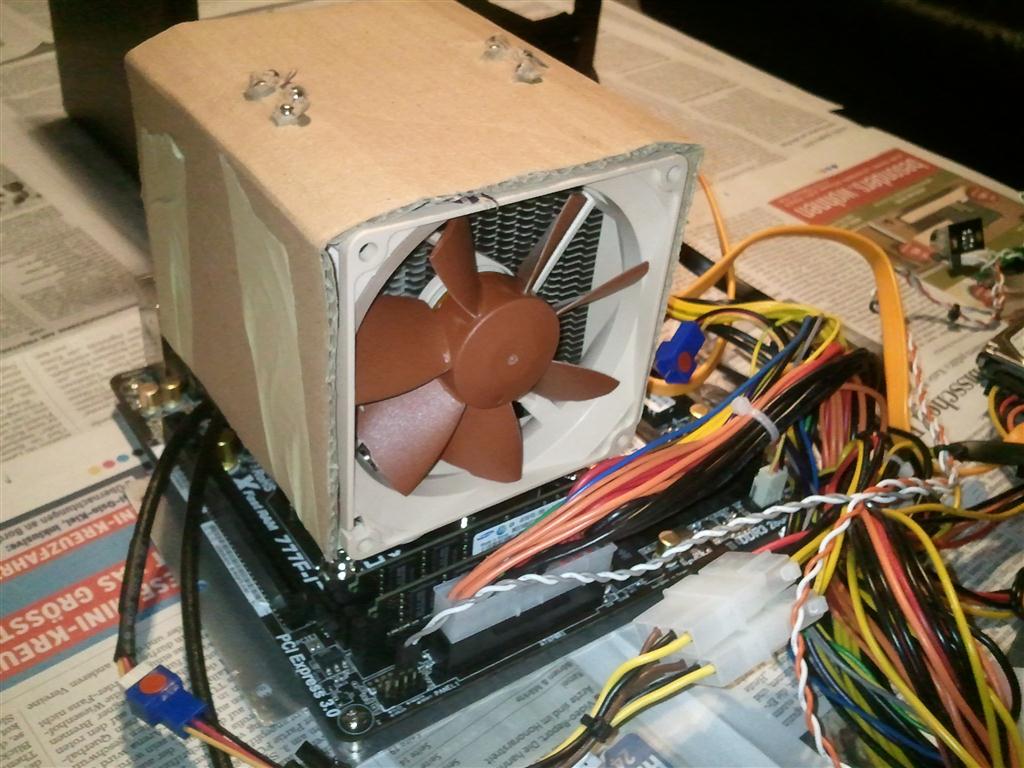

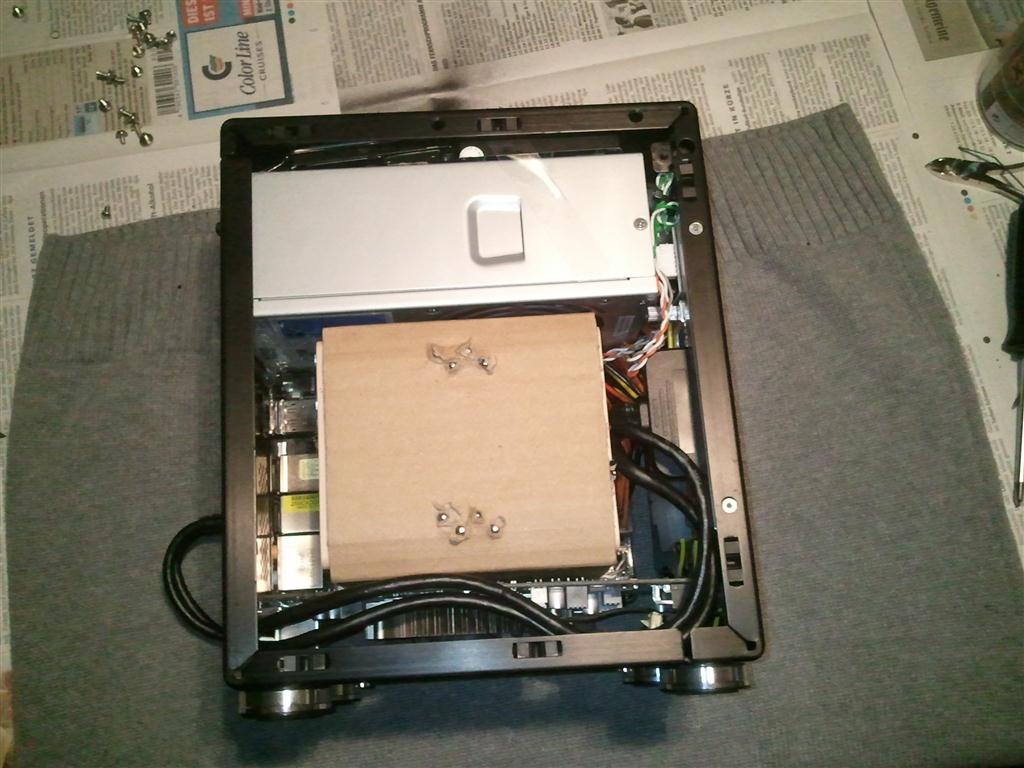

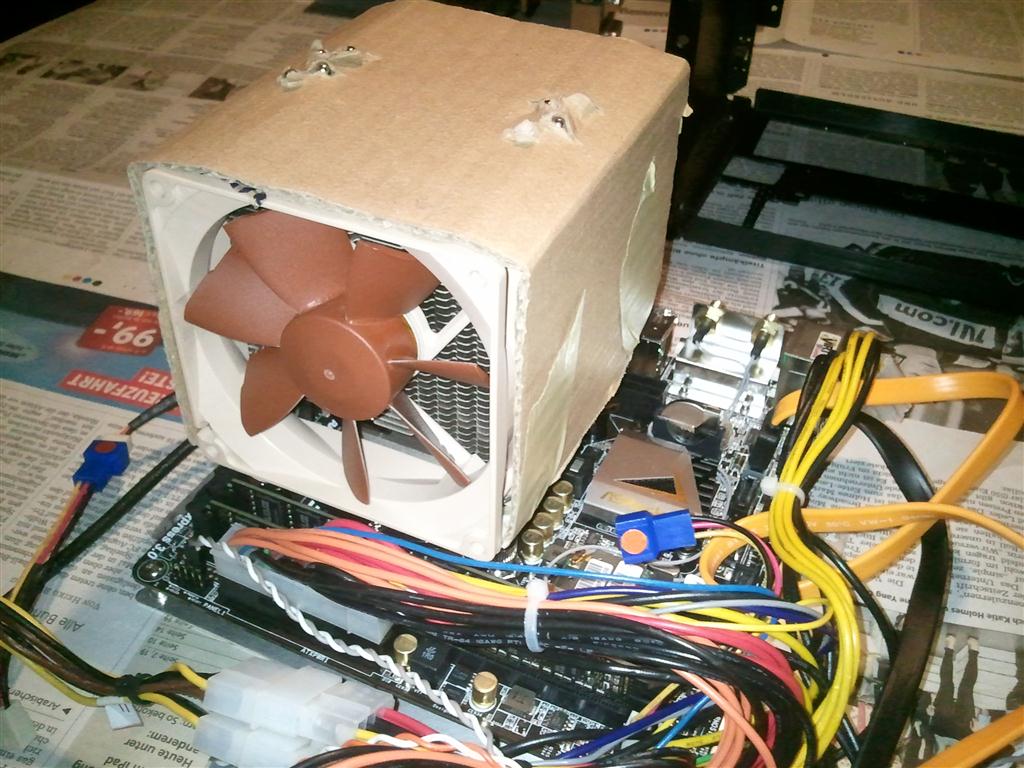

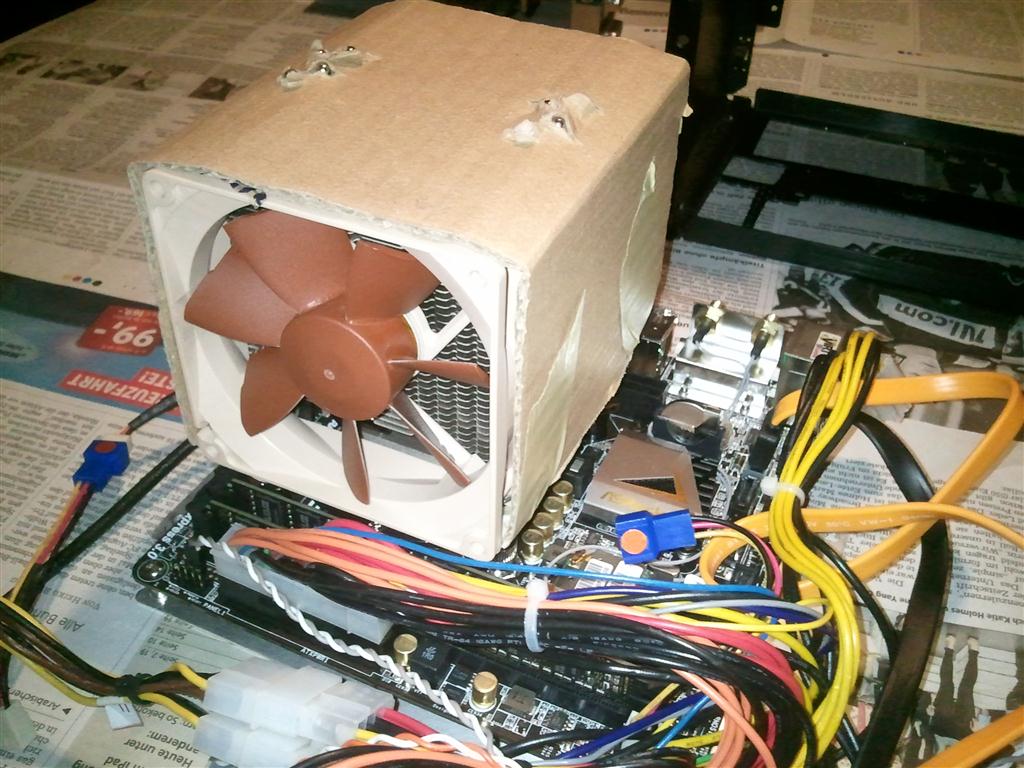

Ja, die Pappe bringt was. Dennoch wird die Luft immer ich durch die Graka vorgeheitzt. Ich denke ich werde dem Netzteil einen Schacht zur linken gehauseoffnung legen

Also nach längerem Testen kann ich ein kleines Fazit ziehen.
Für zwischenzeitliches Gaming ist der Pc bestens geeignet. Bei längeren Zocker-phasen ( so ab einer Stunde) müsste man noch was am Netzteillüfter ändern. Der Lüfter rennt nämlich ganz schön schnell, wenn sich das Gehäuse erstmal komplett angewärmt hat. Da ich aber selten so lange am Stück zocke, habe ich das Problem eher selten.
Ergänzung ()

Das ganze mit einem I3-3220T ohne Modding:
http://www.chiphell.com/thread-560019-1-1.html
