Raid 5 failed

[Flintstone555]

Hab ich doch?!



[Ernst@at]

Wollte nur nachfragen; inzwischen ist es mir gedämmert, warum.
Der jMicron ist da ein bisschen anders als bei Intel oder AMD.

Wir haben ja noch ein paar Alternativen.
Sieh mal nach, welche BIOS-Version Du im Einsatz hast. (steht am ersten Post-Screen und am Setup)
Wenn F13, dann alles OK. Falls nicht, solltest Du das einspielen



[Flintstone555]

Hab F12. Komischerweise wird das gar nicht mehr aufgelistet. Brauchen wir das F13 dringend? Soll ich dann auch die optimized defaults laden?

Also ich werde dann bis zum Freitag das Update machen. Hab leider vorher keine Zeit mehr. Bin grad bissl im Lernstress^^

Danke für die Hilfe so weit.



[Ernst@at]

Das Problem ist nur, mit der gewählten Art der Vorgangsweise am eigenen PC müssen wir noch die Bösartigkeit des Gigabyte-BIOS einkalkulieren, welches ungefragt hinten auf eine Platte sein BIOS-Backup verewigt und damit die RAID-Metadaten zerstört, welche zur Analyse wichtig sind.
Mit der F13 hat man den Unsinn endlich abgestellt, dann können wir die Einzelplatten ohne Gefahr, überschrieben zu werden, untersuchen, ohne dass wichtige Informationen in Verlust geraten.

Update nur über USB-Stick oder CD, sonst schrottest Du Dir noch das Board, was unter Win häufig vorkommt !!!

viel Erfolg vom büffeln
wünscht Ernst



[Flintstone555]

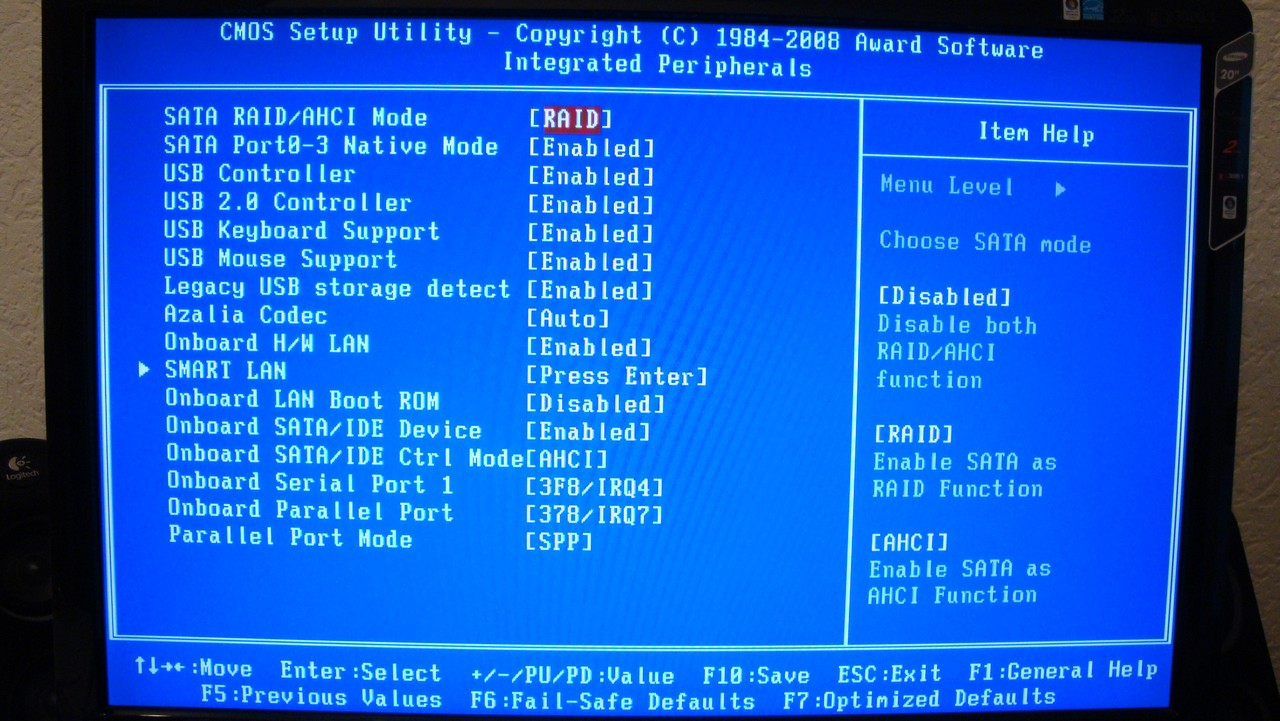

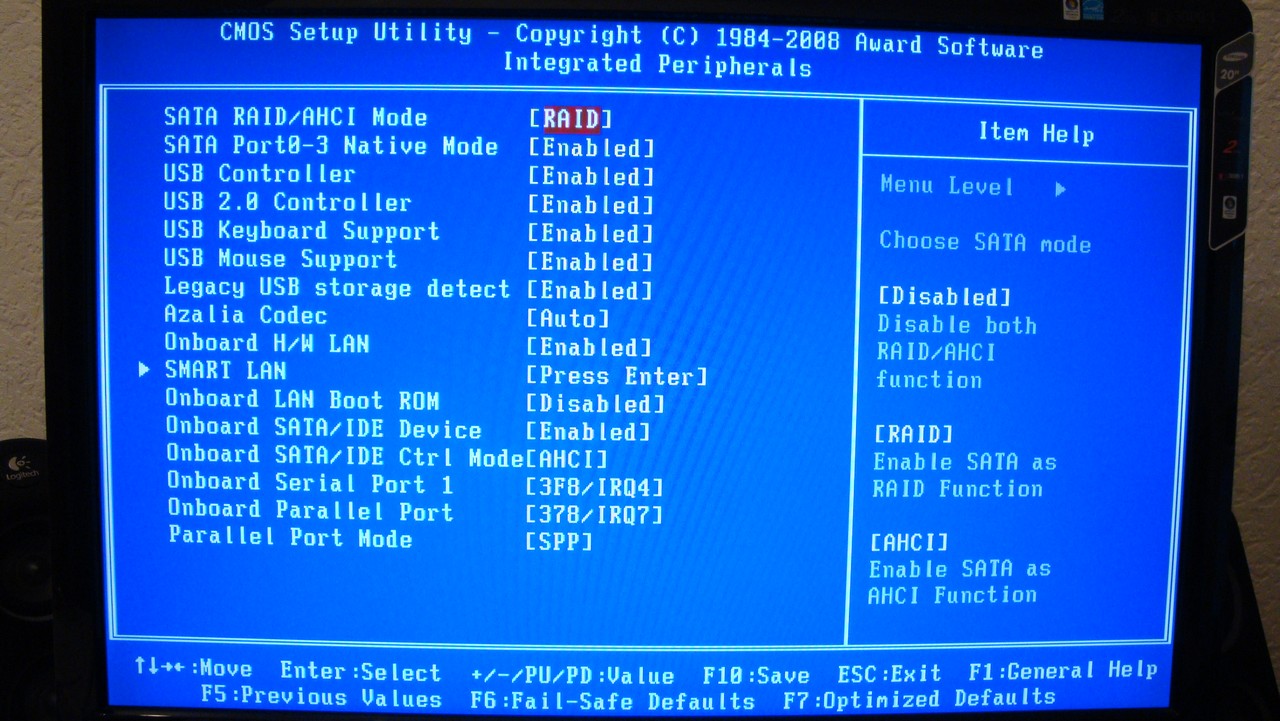

Hab jetzt F13 draufgeladen, optimized defaults geladen und diesen Treiber installiert. Wie gehts weiter?
Backup BIOS Image to HDD ist disabled



[Ernst@at]

Wunderbar.
Bin im Moment nur gerade mit anderer broken-RAID-Kundschaft hier im Datenrettungsforum in der Zielgeraden. Wäre morgen nachmittags oder abends angenehm?



[Flintstone555]

Heute Nachmittag müsste es bei mir gehen.



[Ernst@at]

Also dann.
Das BIOS kann jetzt die Platten hinten nicht mehr überschreiben (wenn es das nicht schon getan hat) und die RAID-Metadaten killen.

Nimm mal die erste RAID-Platte und schließ sie am lila jMicron GSATAII Port 0 an.
Wenn ein popup mit der Aufforderung kommt, die Platte zu initialisieren, ABLEHNEN !!!
Aufruf der Datenträgerverwaltung, und stell ein Bild davon in den Anhang.
Keine Aktionen bei eventuell angezeigten Partitions oder Versuche, diese im Explorer anzuzeigen, machen!

Außerdem noch zu installieren:
HDTune zum auslesen der SMART-Werte und Seriennummer
und den Hex-Editor HxD von hier in der englischen Version. Damit nicht herumexperimentieren, damit die Defaulteinstellungen erhalten bleiben.

Alle weitere erzeugten Dateien dann am Schluss in einen zip-file und den in den Anhanhg stellen
Die folgenden Schritte dann mit jeder RAID Platte machen (Wechsel erst nach Ferigstellung der Anleitung!)

- Erheb als erstes mal den SMART-Status mit HDTune, kannst Du bei Health oben rechts mit dem ersten Button rechts neben der Temp-Anzeige in die Zwischenablage stellen (als Text), von dort in einen .txt file,
Name des textfiles = letzte Stellen der Seriennummer.txt


HxD Aufruf unter User mit Administratorrechten

- Menü: Extras/open disk/physical disk/hard disk 6[/COLOR] (Häkchen bei "open as readonly" NICHT entfernen)
(harddisk 6 entspricht Datenträger 5 in der Datenträgerverwaltung - weil die mit 0 zu zählen beginnt, und HxD mit 1)
- Menü: File/New (es erscheint in der Anzeige ein zweiter Reiter "untitled1")
- auf Reiter "harddisk 6" klicken
in der Anzeige sollten die erste Zeilen so aussehen:

[FONT="Lucida Console"]Offset[COLOR="Magenta"](h)   00 01 02 03 04 05 06 07 08 09 0A 0B 0C 0D 0E 0F[/COLOR]
0000000000  33 C0 8E D0 BC 00 7C FB 50 07 50 1F FC BE 1B 7C  [COLOR="magenta"]3ÀŽÐ¼.|ûP.P.ü¾.|[/COLOR][/FONT] <== hier steht irgendwas

wenn nicht, dann

- Menü: View/bytes per row/16/OK
- Menü: View/offset base/hexadecimal
- Menü: View/visible columns/hex and text
- Menü: View/byte group size/1​

einstellen
========= extrahieren Sektor 0
- Menü: Edit/select block/start-offset: 0 , length: 200, hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Reiter "untitled1" anklicken und in das kleine punktierte Rechteck rechts unter ... 0E 0F klicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- den Cursor an der Endposition belassen, nicht in der Anzeige herumklicken!
========= extrahieren maxLBA-4 (RAID-Metadaten)
- auf Reiter "harddisk 6" klicken
- in der Menüzeile rechts auf den Button >| drücken, danach < drei Mal klicken (zum viertletzen Sektor)
- Menü: Edit/select block/(den eingetragenen Start-Offset belassen) length: 800, hex, OK
- Menü: Edit/copy as.../ editor view (überträgt den markierten Inhalt in die Zwischenablage)
- Reiter "untitled1" anklicken
- Strg+V (überträgt den Inhalt aus der Zwischenablage) im popup "file size change": OK
- Menü: File/Save as... einen Ordner auswählen und als Dateinamen "HxDseriennummer.txt" /speichern
- HxD beenden

Das gleiche machst Du dann auch mit den anderen zwei Platten

Danach alles zippen, die Auswertung dauert etwas



[Flintstone555]

Wurde automatisch im Arbeitsplatz angezeigt. Es kamen keine Benachrichtigungen.



[Ernst@at]

Anleitung wurde oben vervollständigt, Häng das auch in dein voriges Post dazu.

Die 5208 hat schon mal 38 Sektoren, die auslagerungsverdächtig sind...



[Flintstone555]

Kleine Zwischenfrage: In HxD steht nix von harddisk 6.
Sondern:
Logical disks:
- Untitled C:
Physical disks
- Hard Disk 1 (<- IDE?)
- Hard Disk 2 (<- SATA?)

Hatte schon ohne zu überlegen Hard Disk 1 gemacht. Ist jetzt bestimmt die falsche Platte.



[Ernst@at]

Abgesehen davon müllst Du den Thread auf unübersichtlich zu - in den Anhang damit.
(das obige lösch raus)
der HxD-Auszug ist mit freiem Auge geschätzt, von einer 40GB Platte mit einer 40GB Partition.
Vorher waren da noch 4 Wechsellaufwerke in der Datenträgerverwaltung (Multi-Card Reader?)
Wenn die RAID Platte jetzt Datenträger1 ist, dann physical Disk/Hard disk 2



[Flintstone555]

Ja, hab nen Multi-Card-Reader.

Vielleicht hilft das weiter:
Platte 1: 2 Platten wurden im Arbeitsplatz angezeigt
Platte 2: wurde nix im Arbeitsplatz angezeigt
Platte 3: 1 Platte wurde im Arbeitsplatz angezeigt

Also hier 3 mal HxD + HD



[Ernst@at]

Die beiden anderen Platten sind SMART-mäßig unauffällig, bei der erstenwie schon geschrieben 38 pendig sectors zur Auslagerung.

Die restliche Analyse wird ertwas dauern, ca 17:30 gehts weiter...



[Flintstone555]

Lass dich für die Analyse zeit. Bin frühestens so um 22 Uhr wieder da. Danke!



[Ernst@at]

Die Analysen der RAID-Metadaten und des MBR im Anhang.

Plattenreihenfolge ist:
5208, 0336, 0187
die ersten beiden haben eine Gigabyte-BIOS-HPA drauf und sind um 2113 Sektoren kleiner

Die RAID-Metadaten sind sonst auf allen Platten gleich und erzählen folgende Geschichte:

Die 3. Platte wurde durch ein vorangegangenes Ereignis asynchron und befand sich im rebuild.
Dabei hat irgendwas den Controller aus der Bahn geworfen.

Ich hab da die Hdd mit Seriennummer ...5208 in Verdacht,
steck die an den ersten jMicron-Port und lass da einen genauen Error Scan mit HDTune drüberlaufen, ob der rote Fecken zeigt.



[Flintstone555]

HD Tune: SAMSUNG HD501LJ Error Scan

Scanned data : 476748 MB
Damaged Blocks : 0.0 %
Elapsed Time : 140:34



[Ernst@at]

Wenn die Platte keine Auffälligkeiten zeigt, dann können wir ja das rebuild einläuten.
ist ein bisschen haarig und es sollte kein Fehler dabei passieren.
willst Du Dich der Aufgabe nach etwas Schlaf ab heute mittag stellen?



[Flintstone555]

ok können wir morgen vormittag/mittag machen. dann müsste ja am spätnachmittag das rebuild hoffentlich fertig sein.

ansonsten können wir es jetzt auch machen und den rebuild über nacht laufen lassen. dauerts länger als 2 stunden?



[Ernst@at]

wenn Du mit morgen vormittag Sonntag vormittag meinst, ist dann 10:00 recht ?
Wenn wir flott sind, dauert es 1 Stunde und das rebuild dauert solange wie sonst immer
