Hallo Leute, ich möchte euch hier einmal mein Review präsentieren zum Thema:
Ist-Situation:

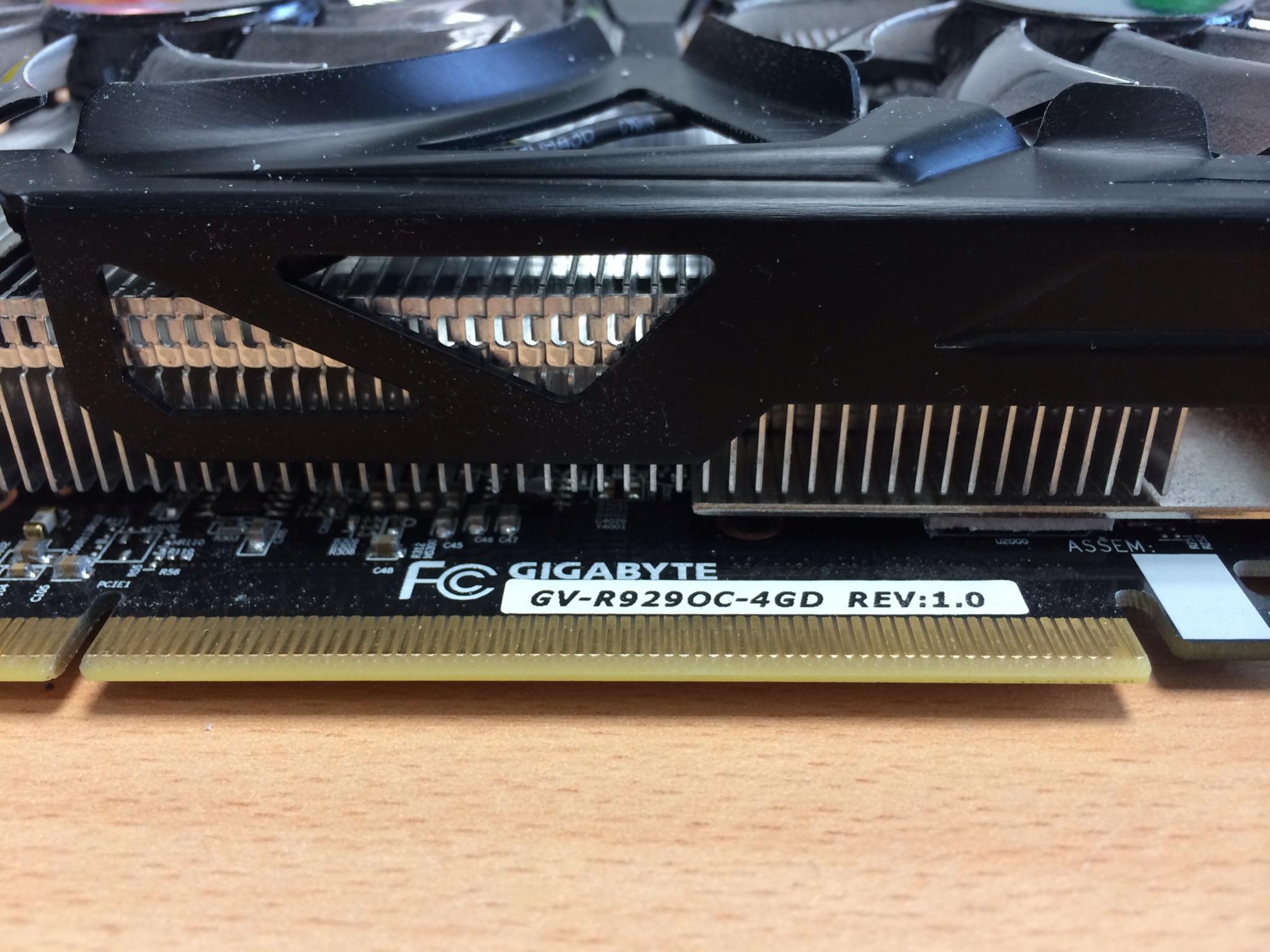

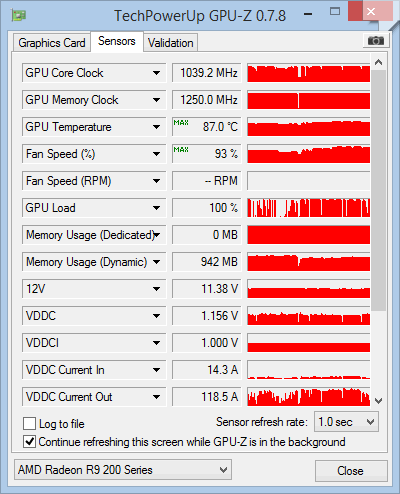

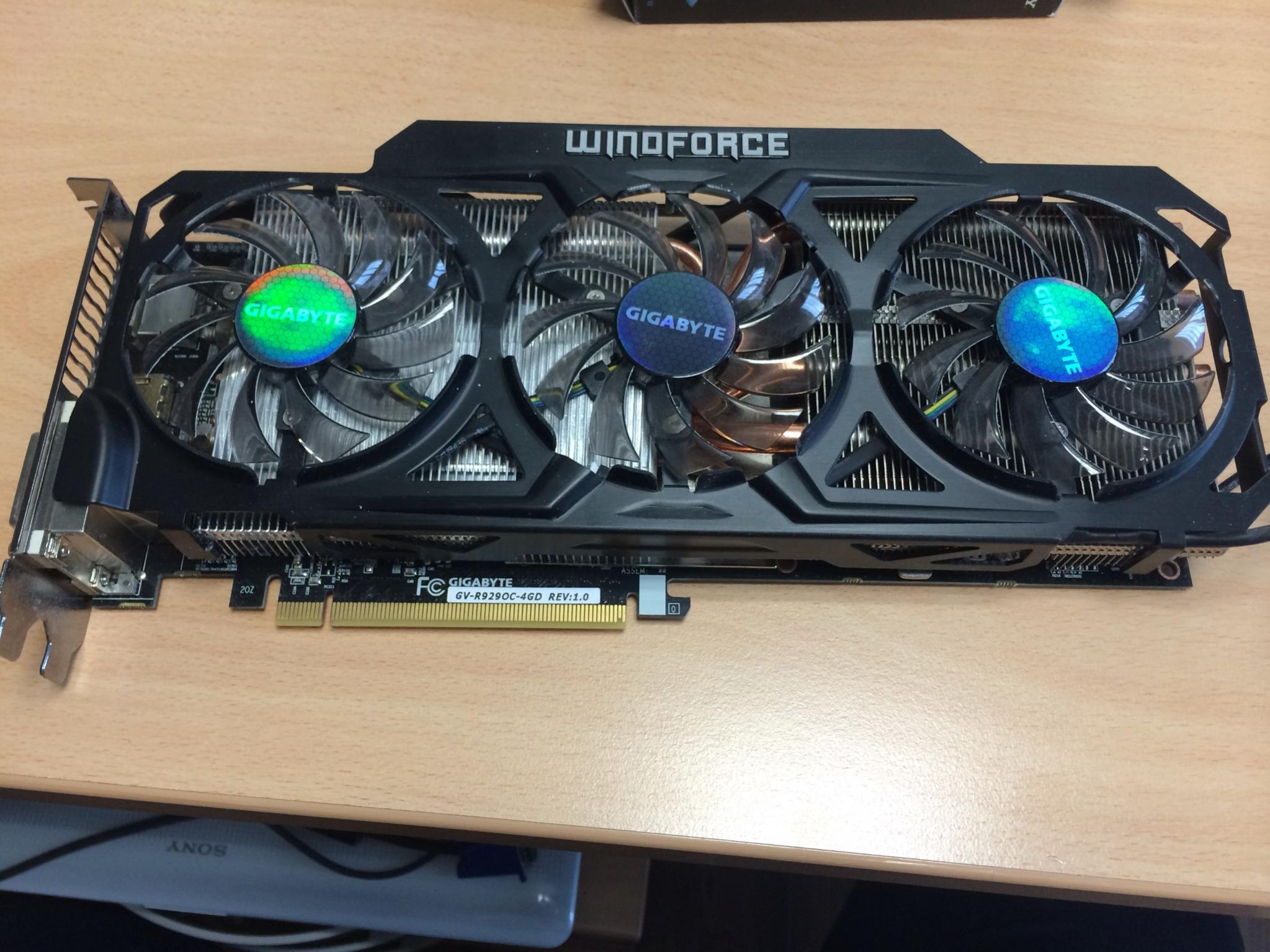

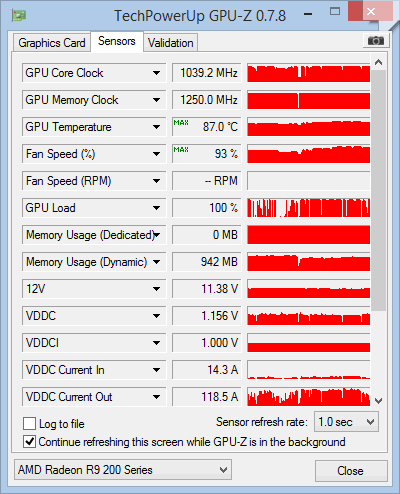

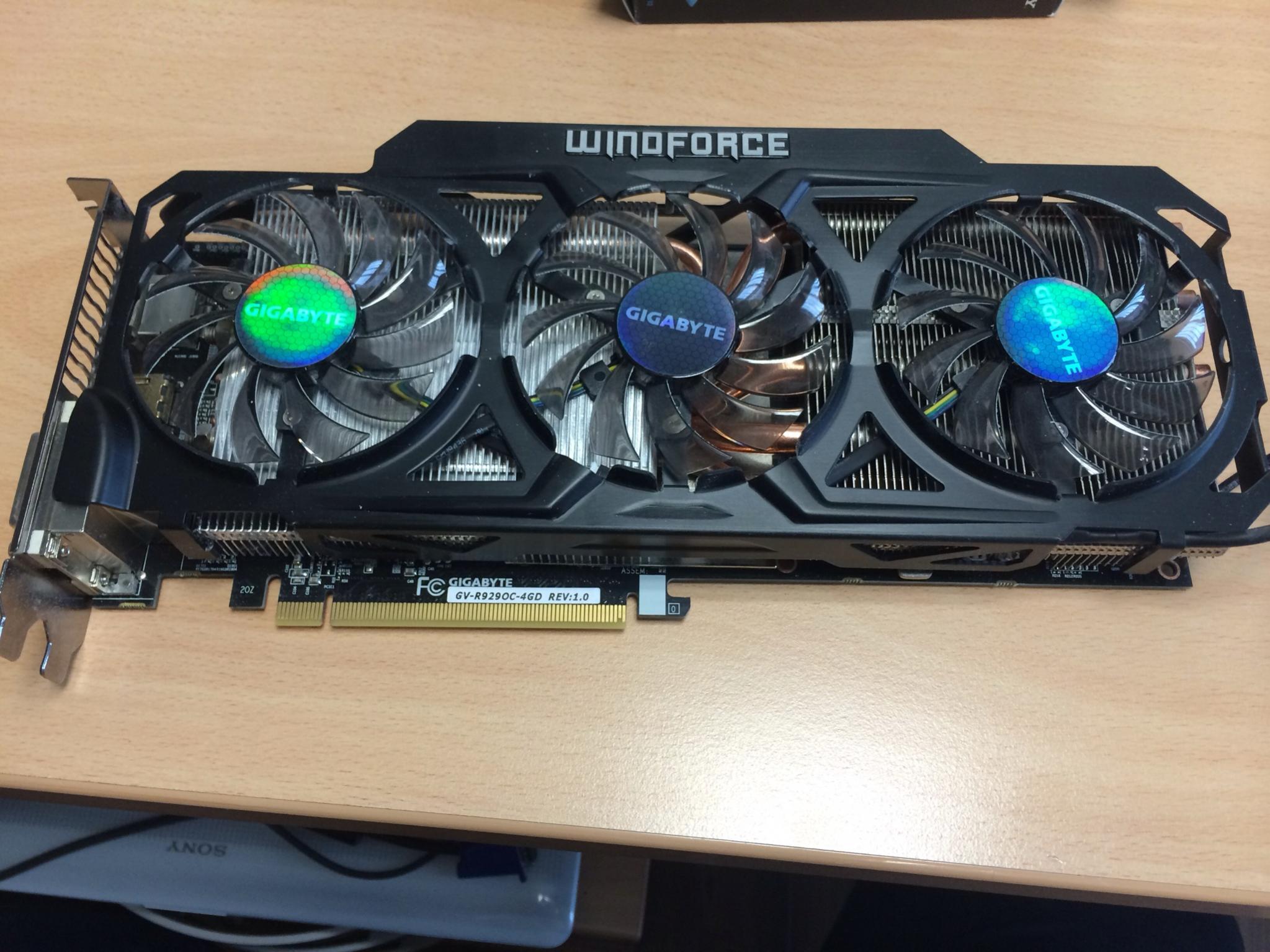

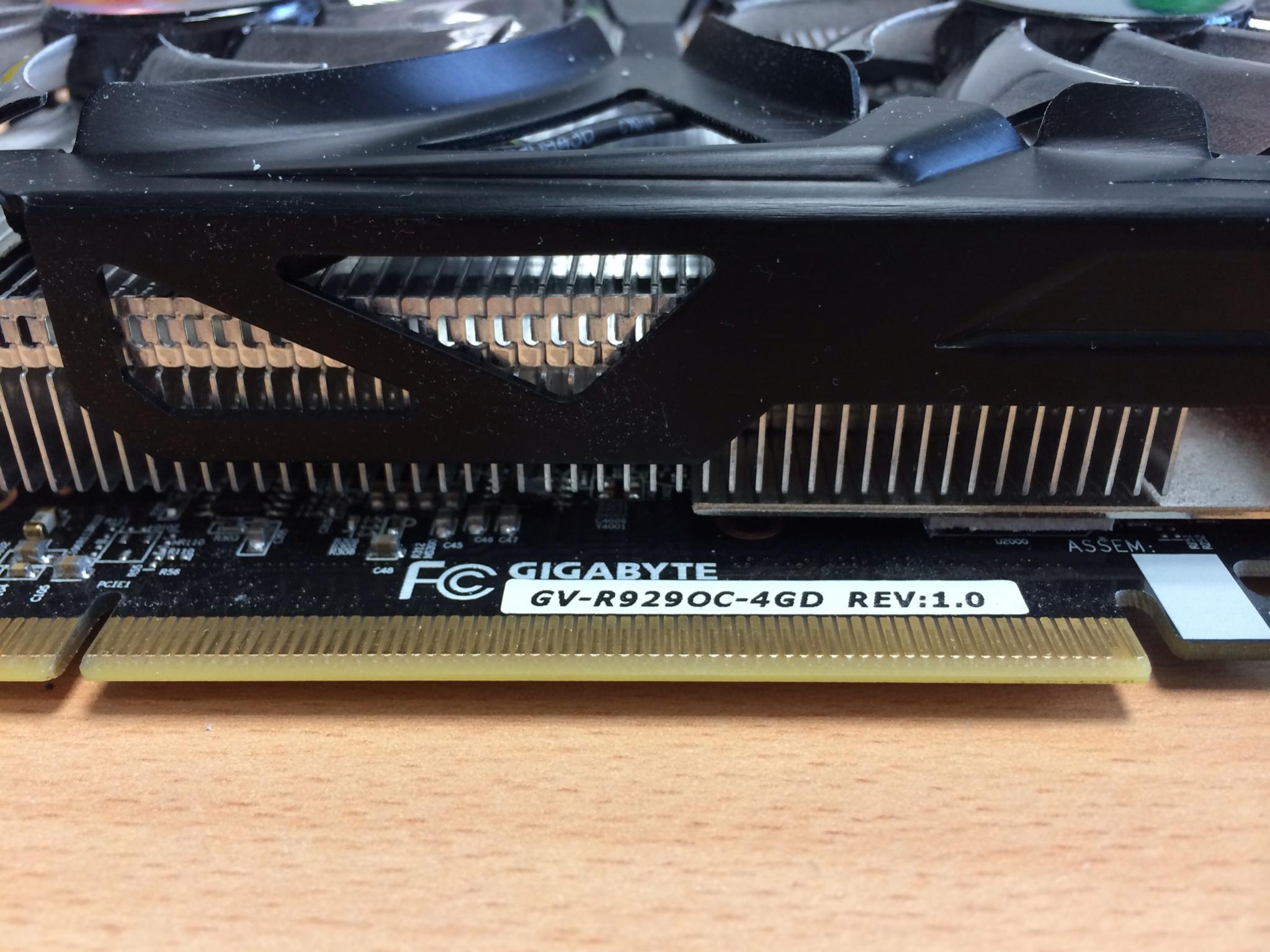

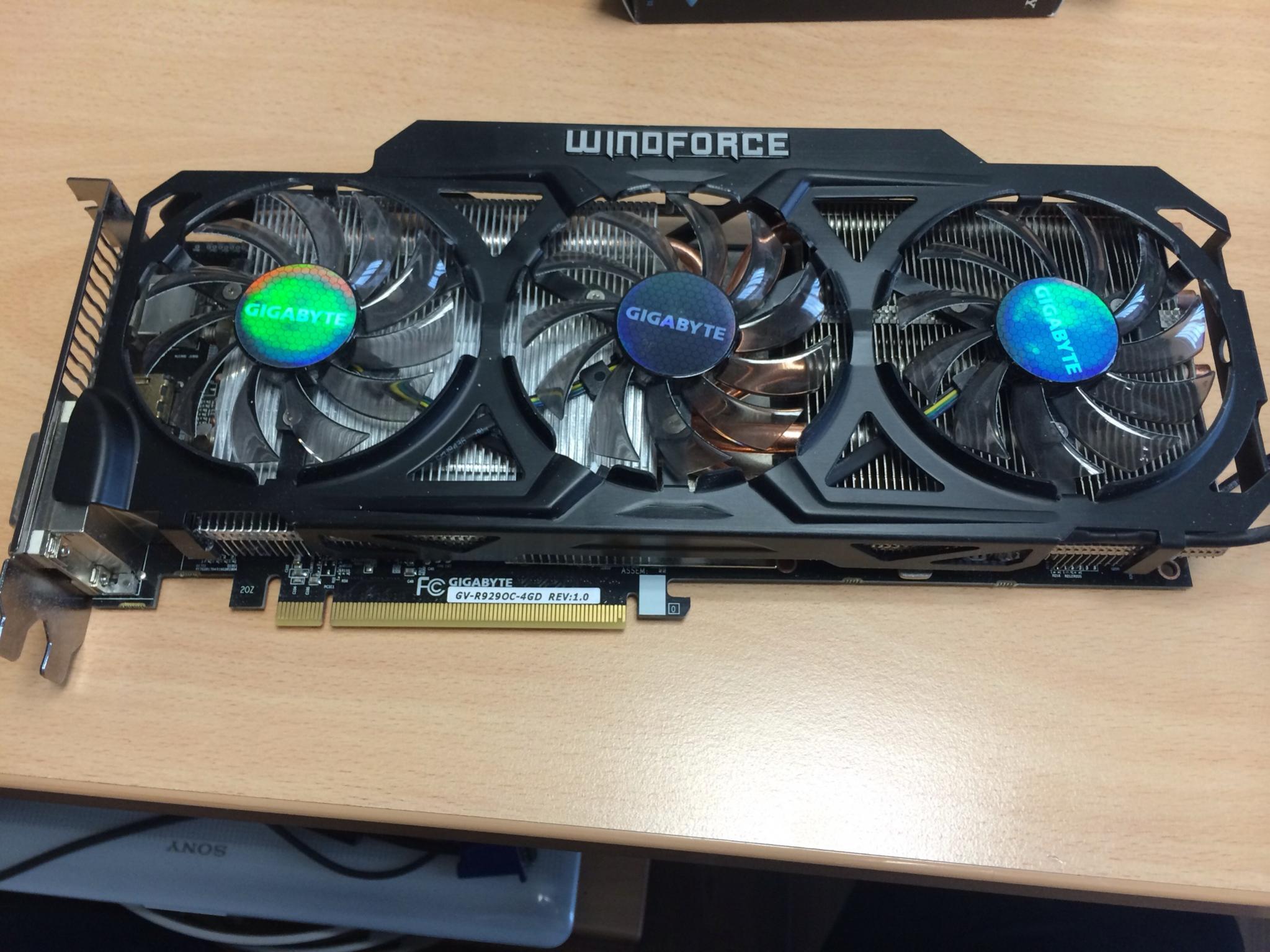

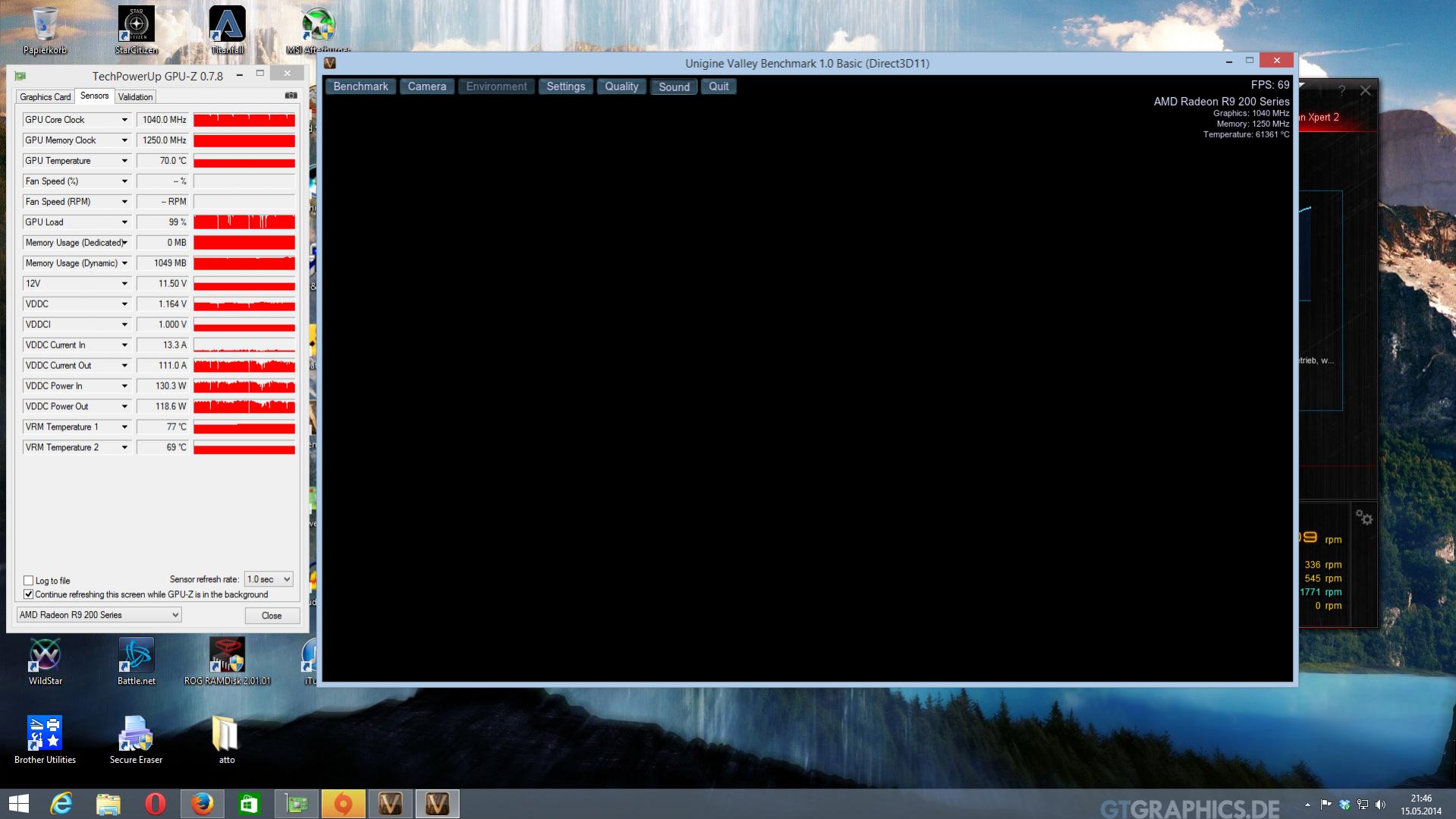

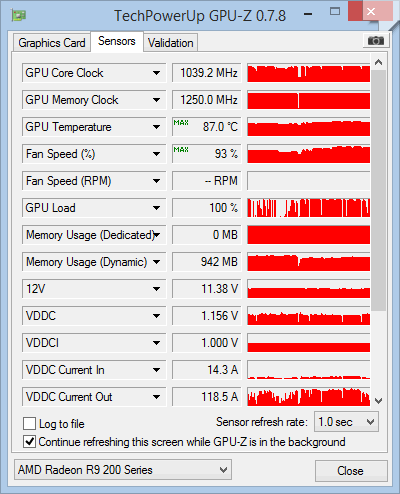

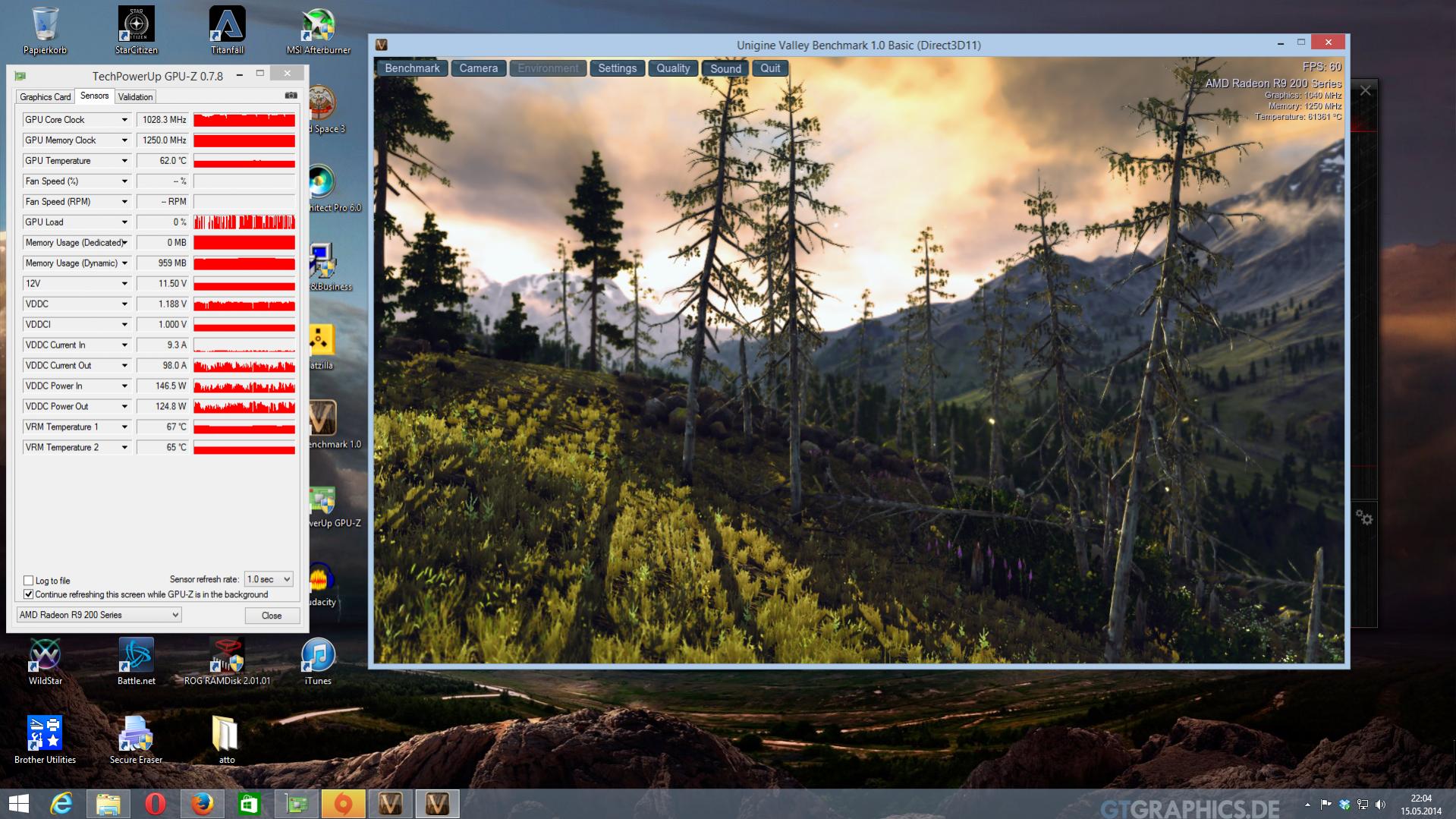

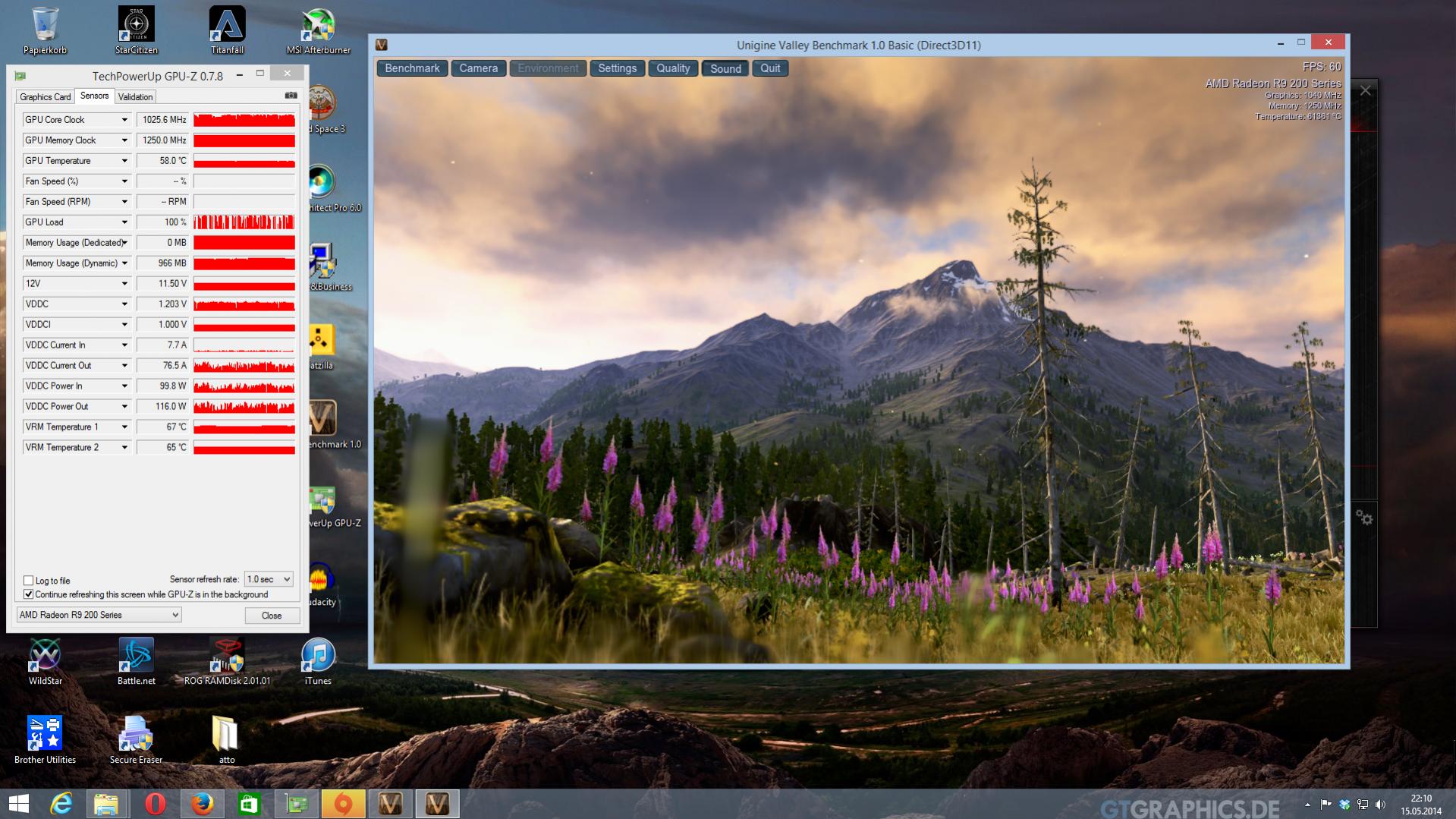

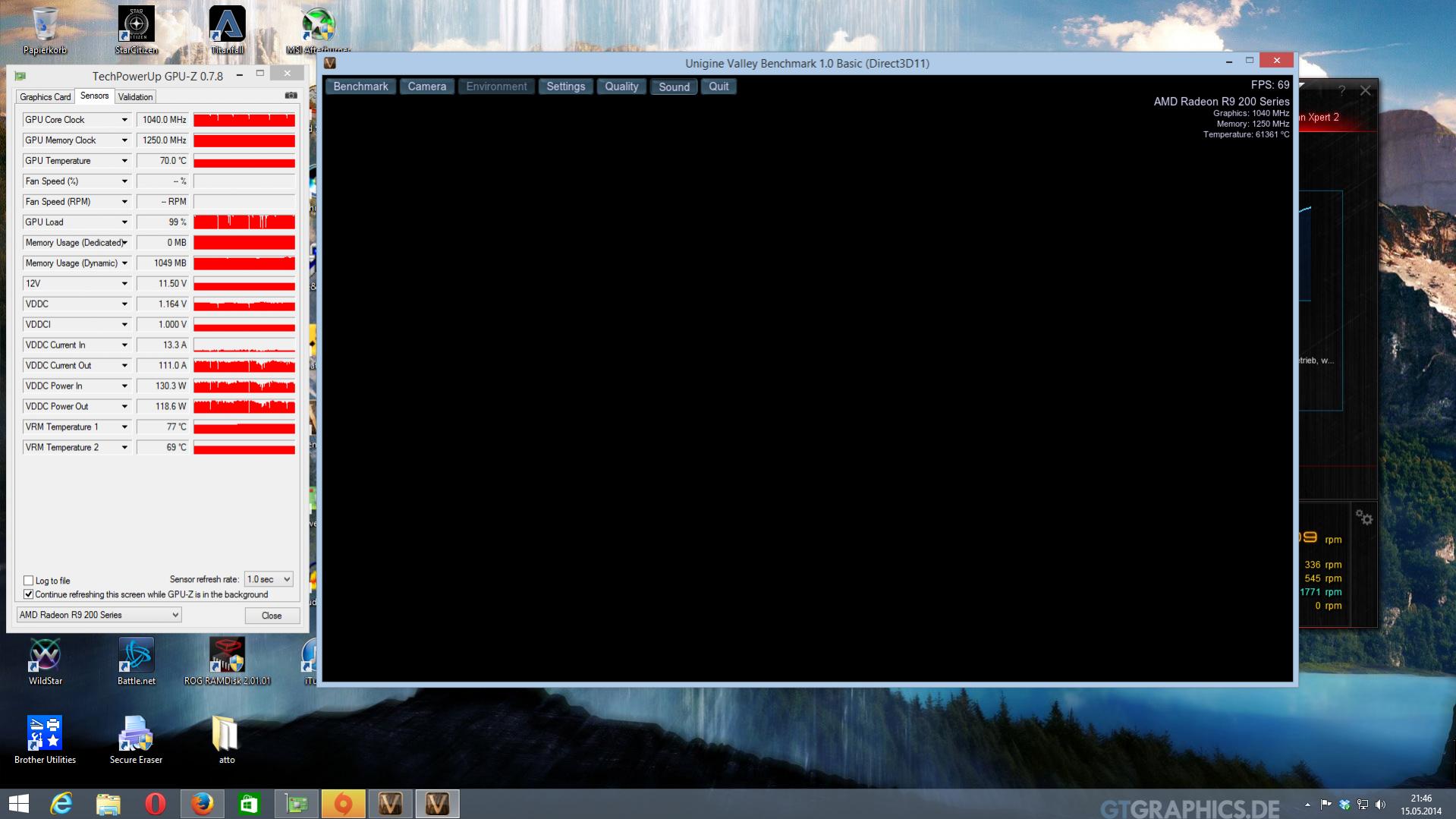

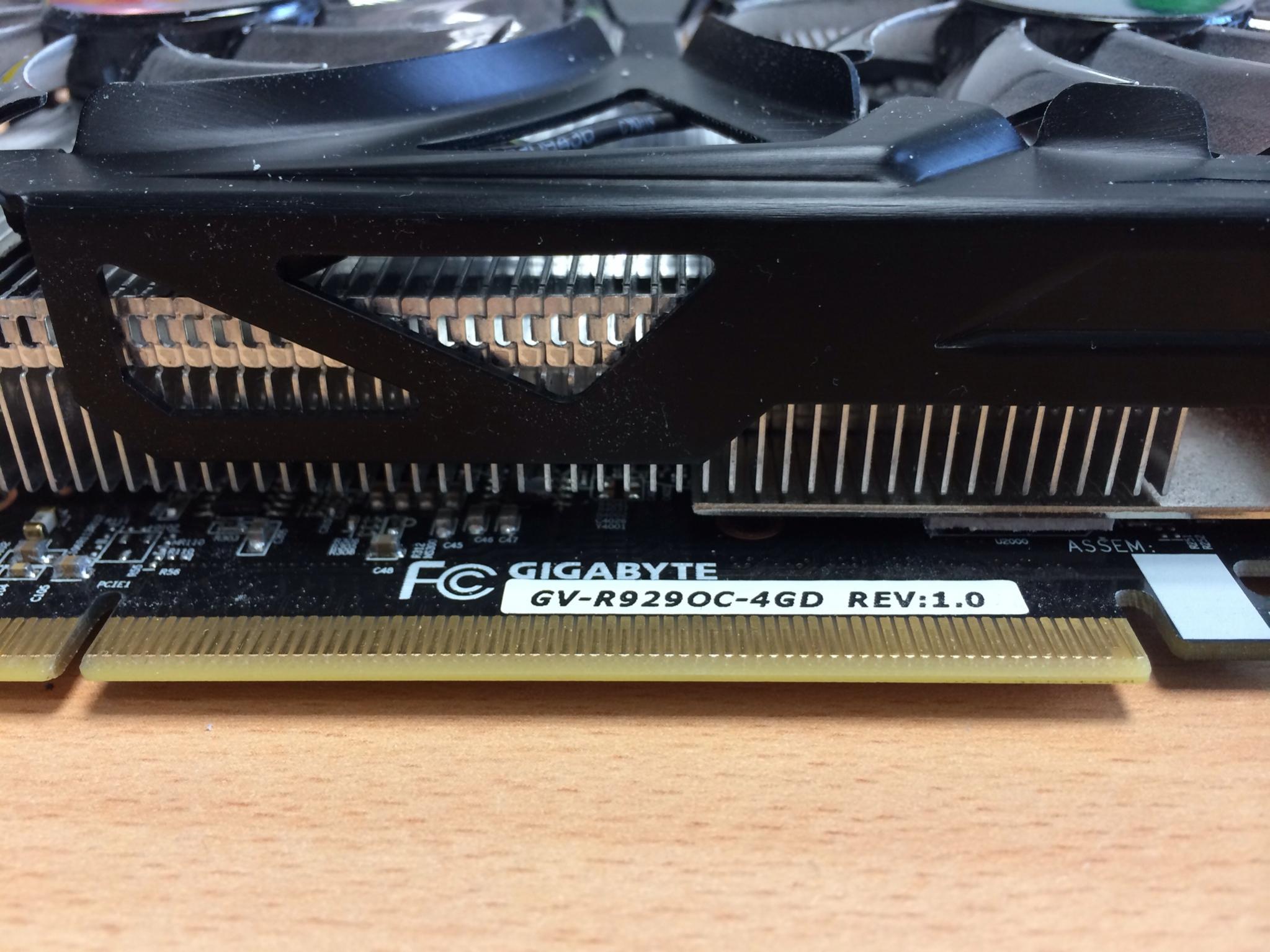

Ich hatte mir vor ein paar Monaten eine Gigabyte Windforce OC r9 290 zugelegt und hatte immer wieder mit Temperaturproblemen zu kämpfen. Vorallem die Lautstärke war extrem:
Soll-Situation:
Ich brauchte also eine effiziente Kühllösung, die nicht beim kleinsten Grafikrülpser anfängt zu heulen wie eine Turbine.
Also habe ich mich umgehört. Viele Berichte und Youtube-Videos später bin ich dann auf den "Raijintek Morpheus"-GPU Kühler aufmerksam geworden. Natürlich habe ich vorher verglichen, aber andere Kühllösungen waren mir zu klobig.
Also bestellt bei caseking, und ca. 1 1/2 Wochen (wegen Problemen mit dem Zoll) hatte ich ihn endlich auf dem Tisch liegen.

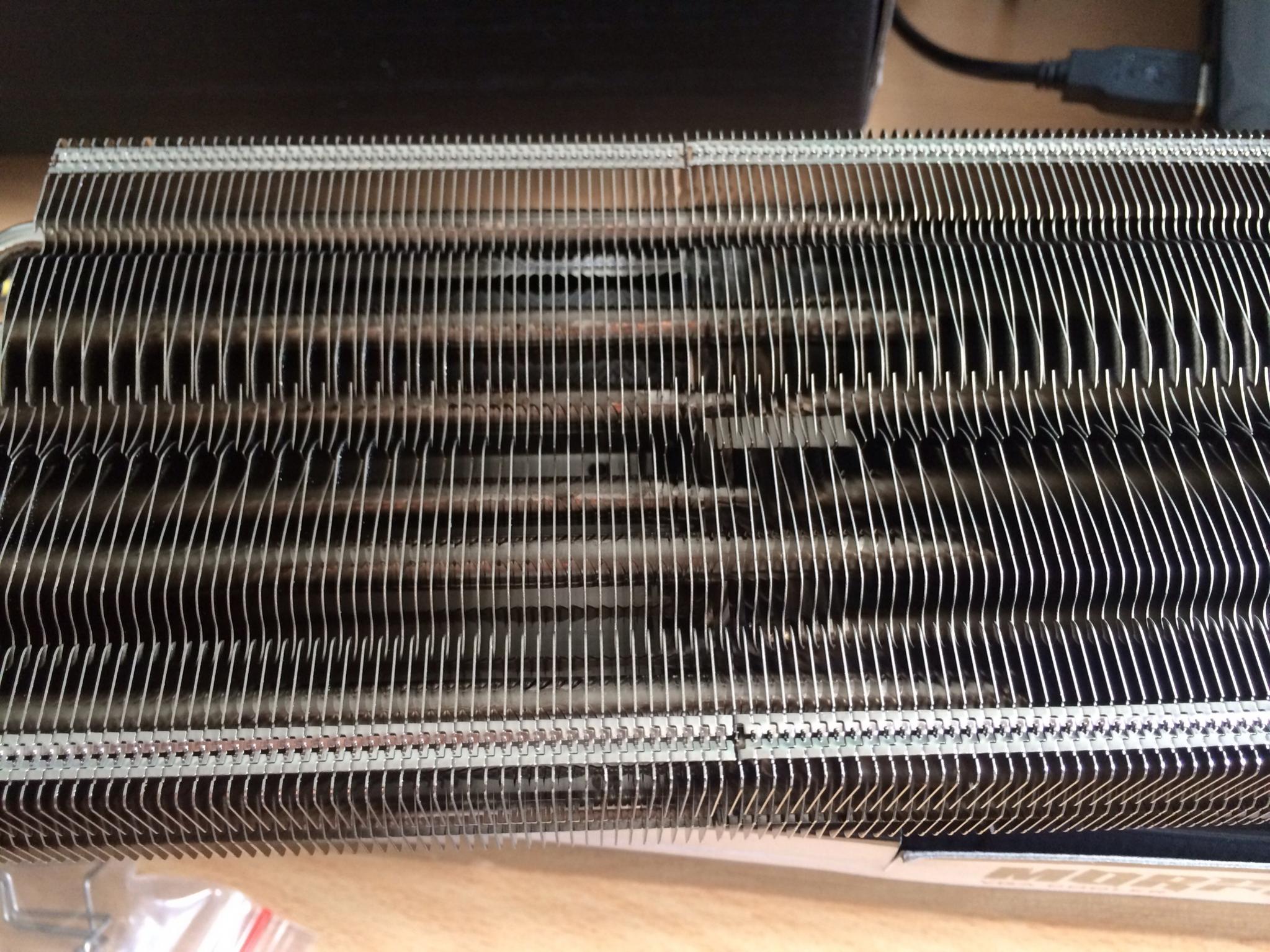

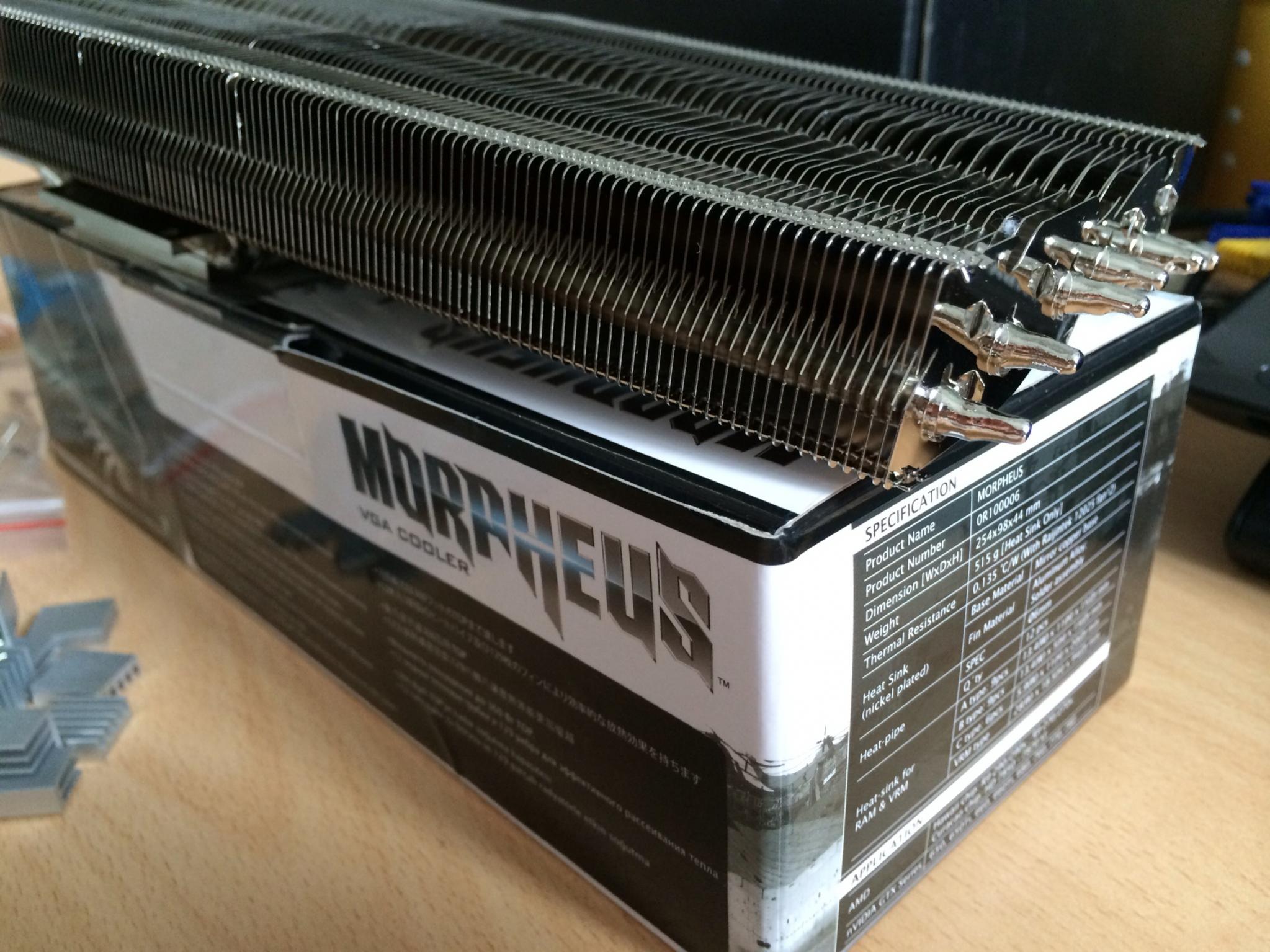

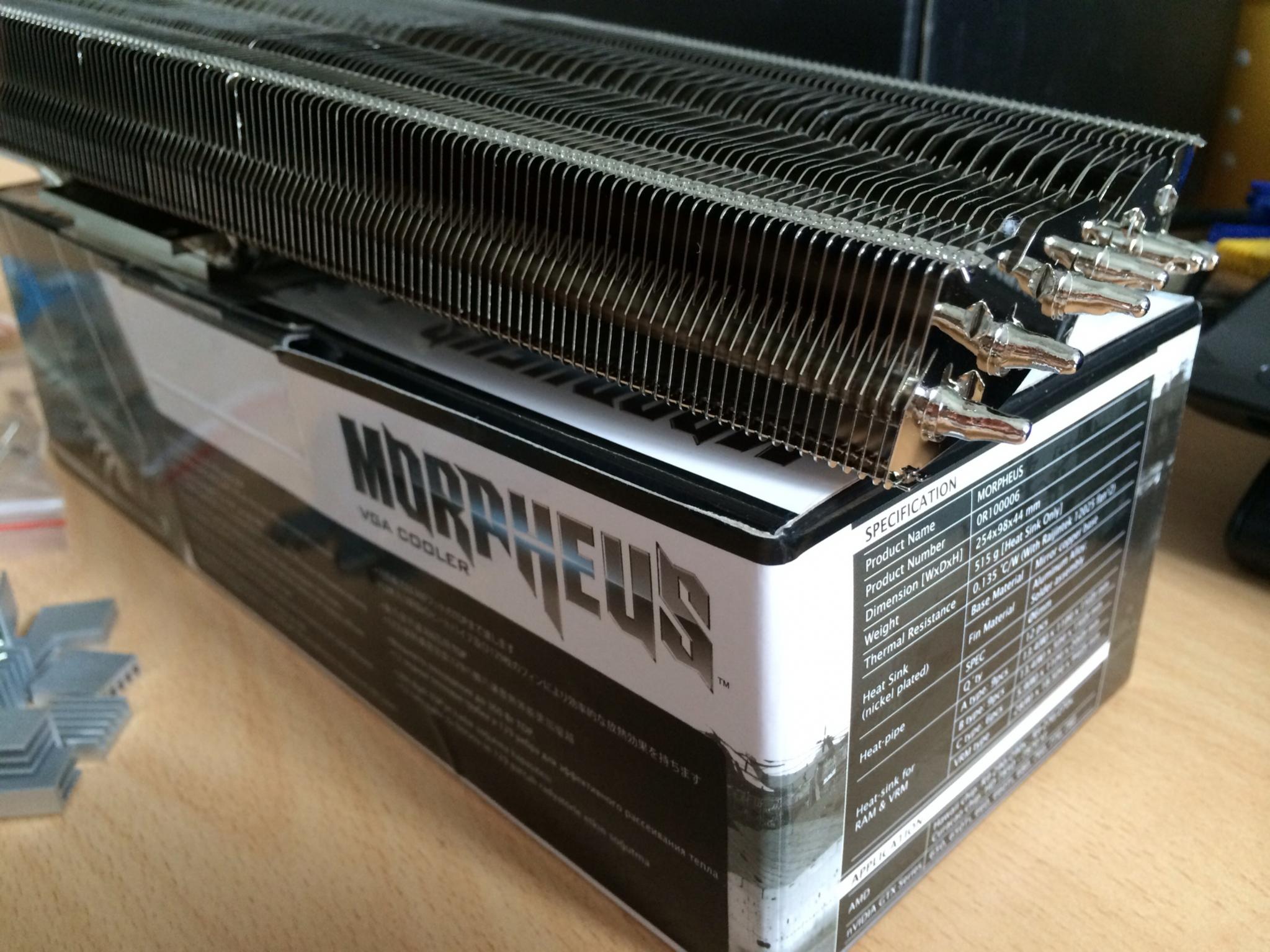

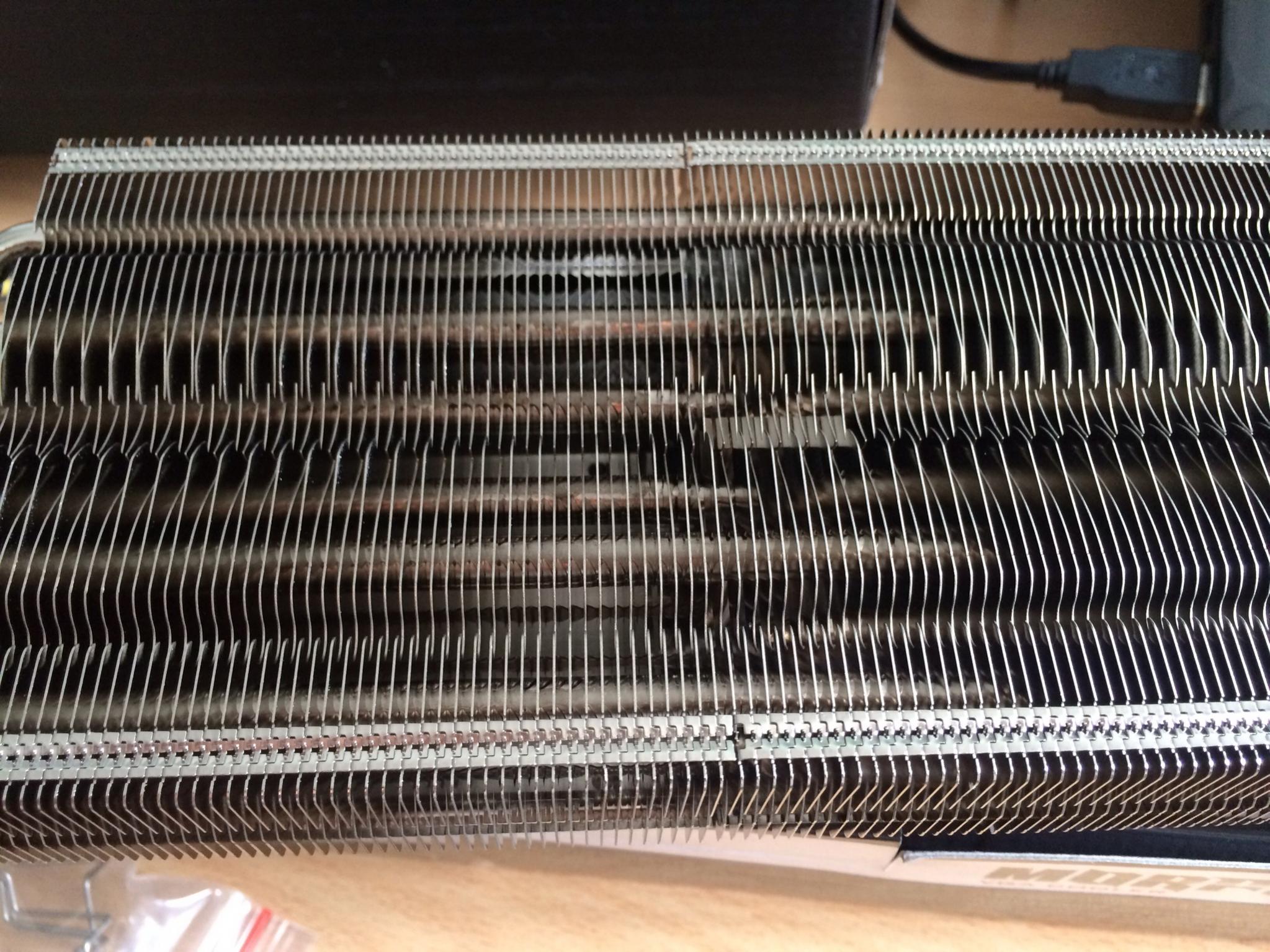

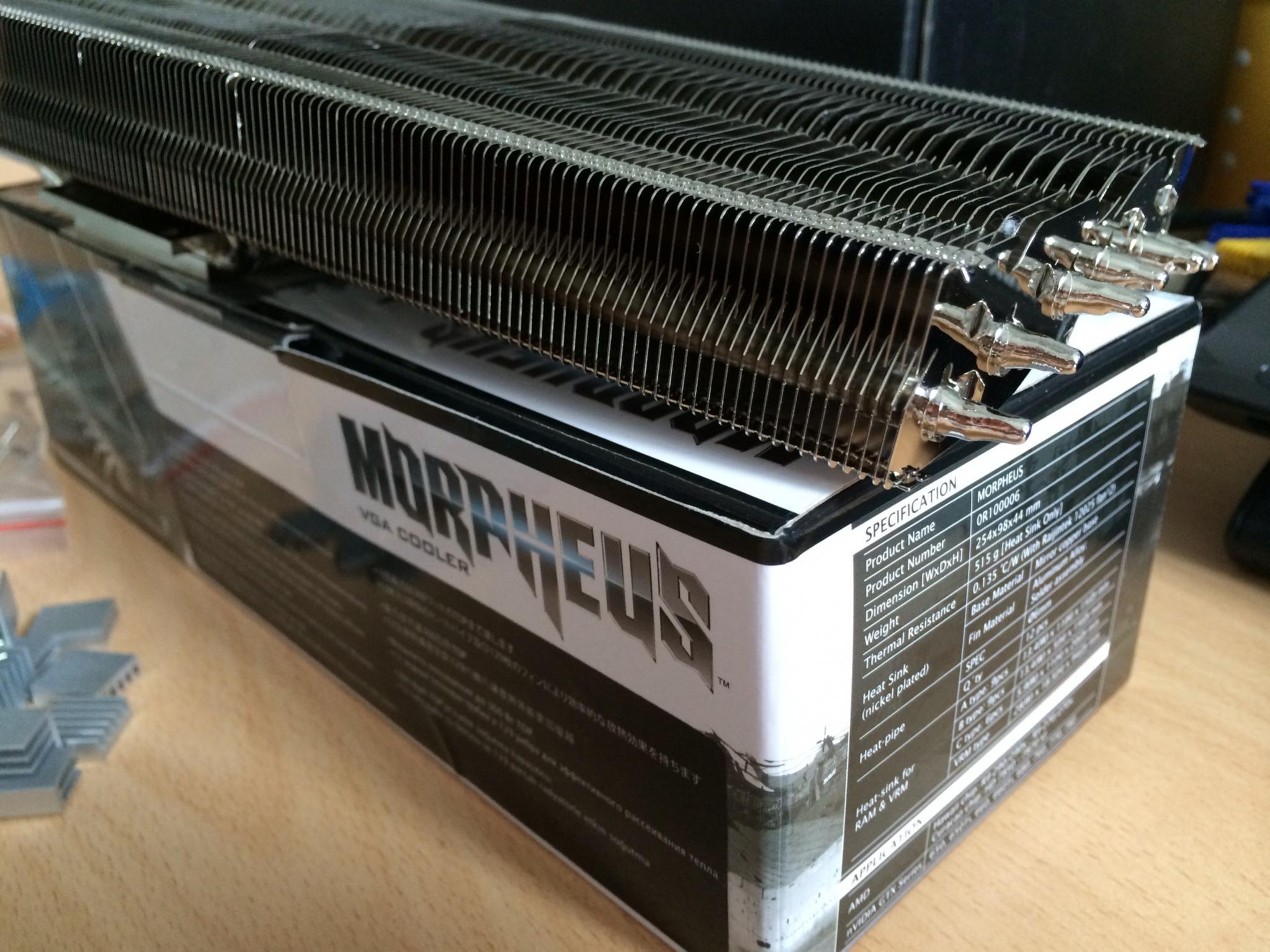

Impressionen:
Los gehts:

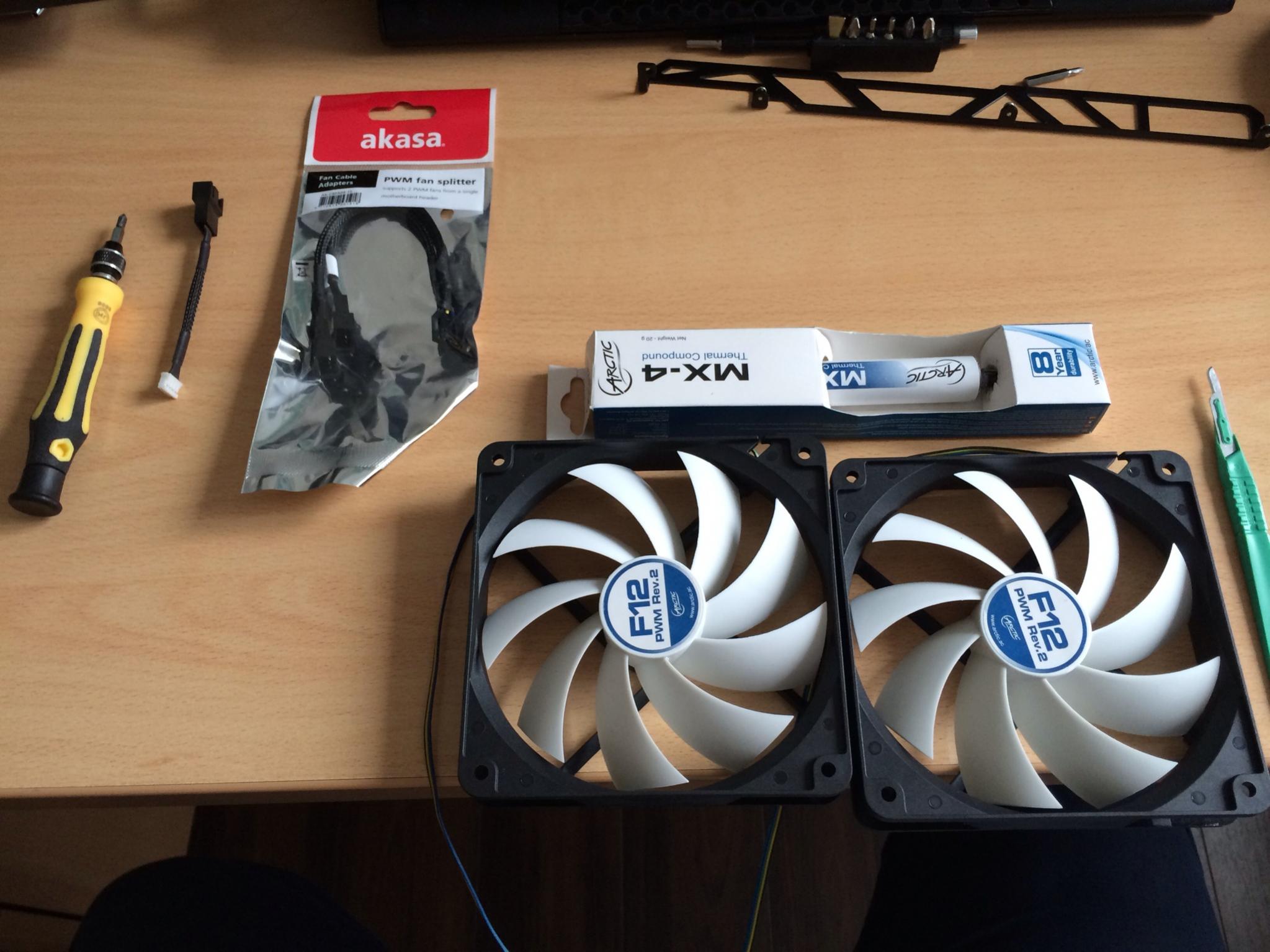

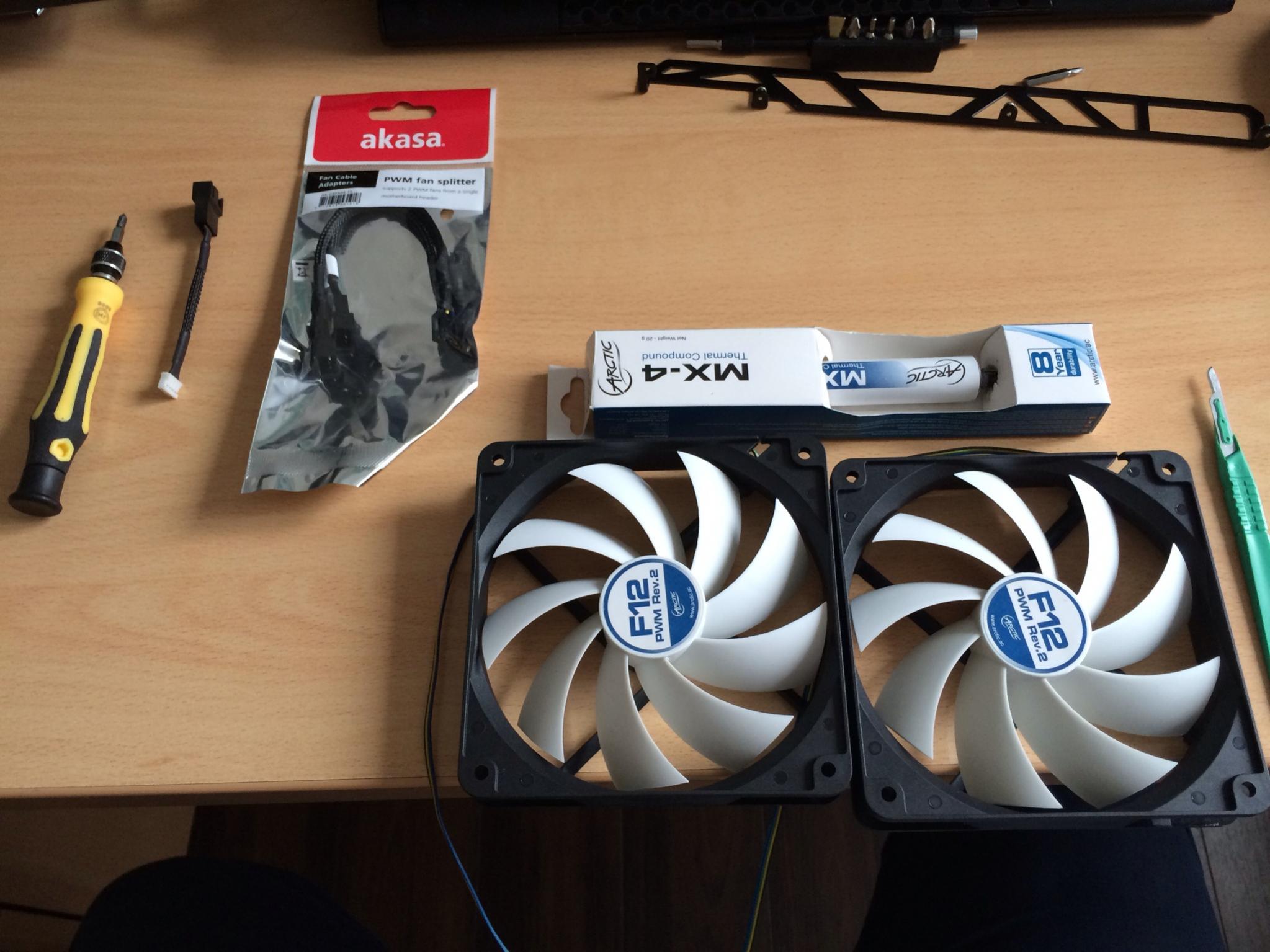

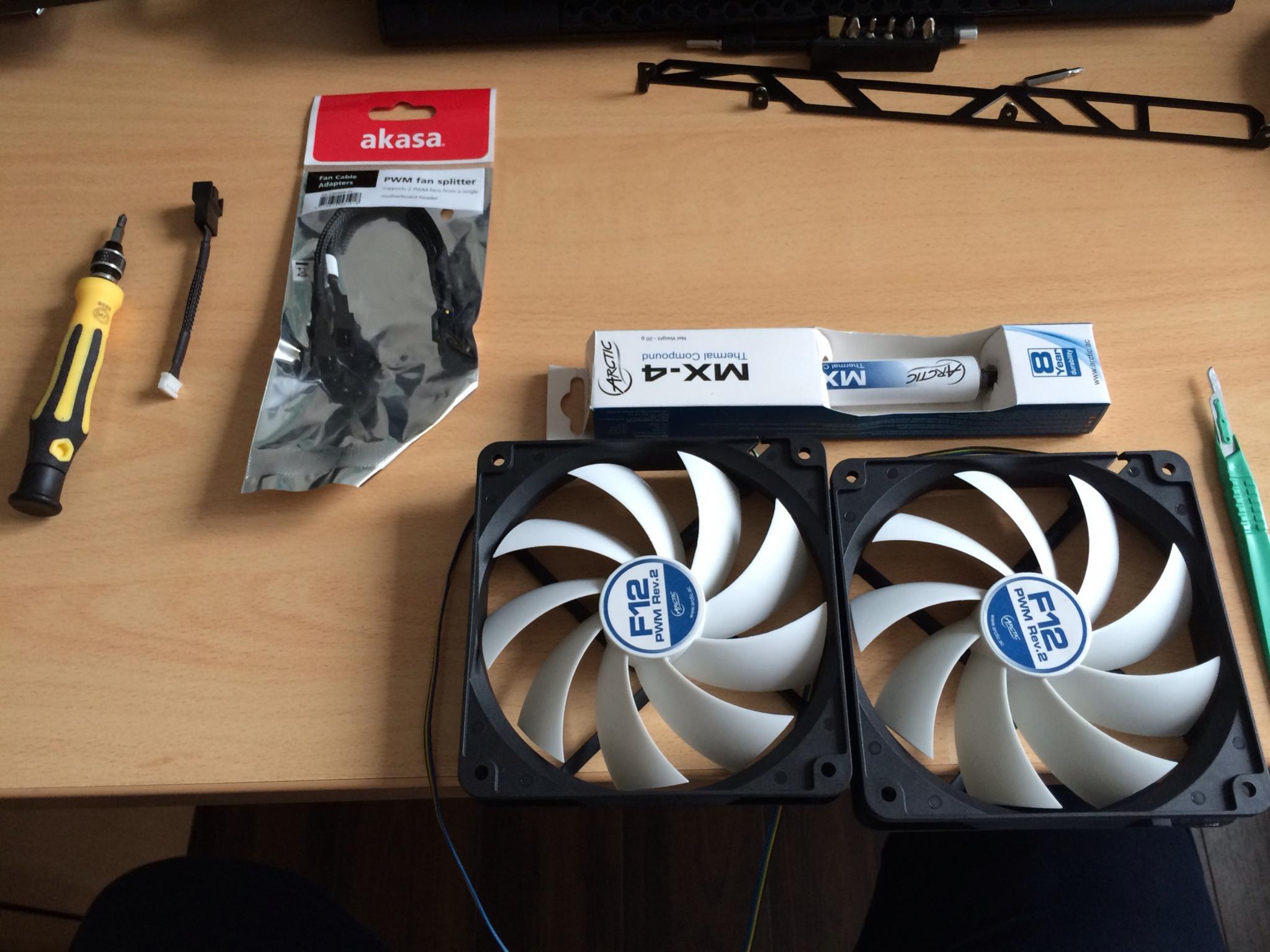

Erstmal alles nötige gesammelt:
Also machen wir uns mal an die Arbeit!

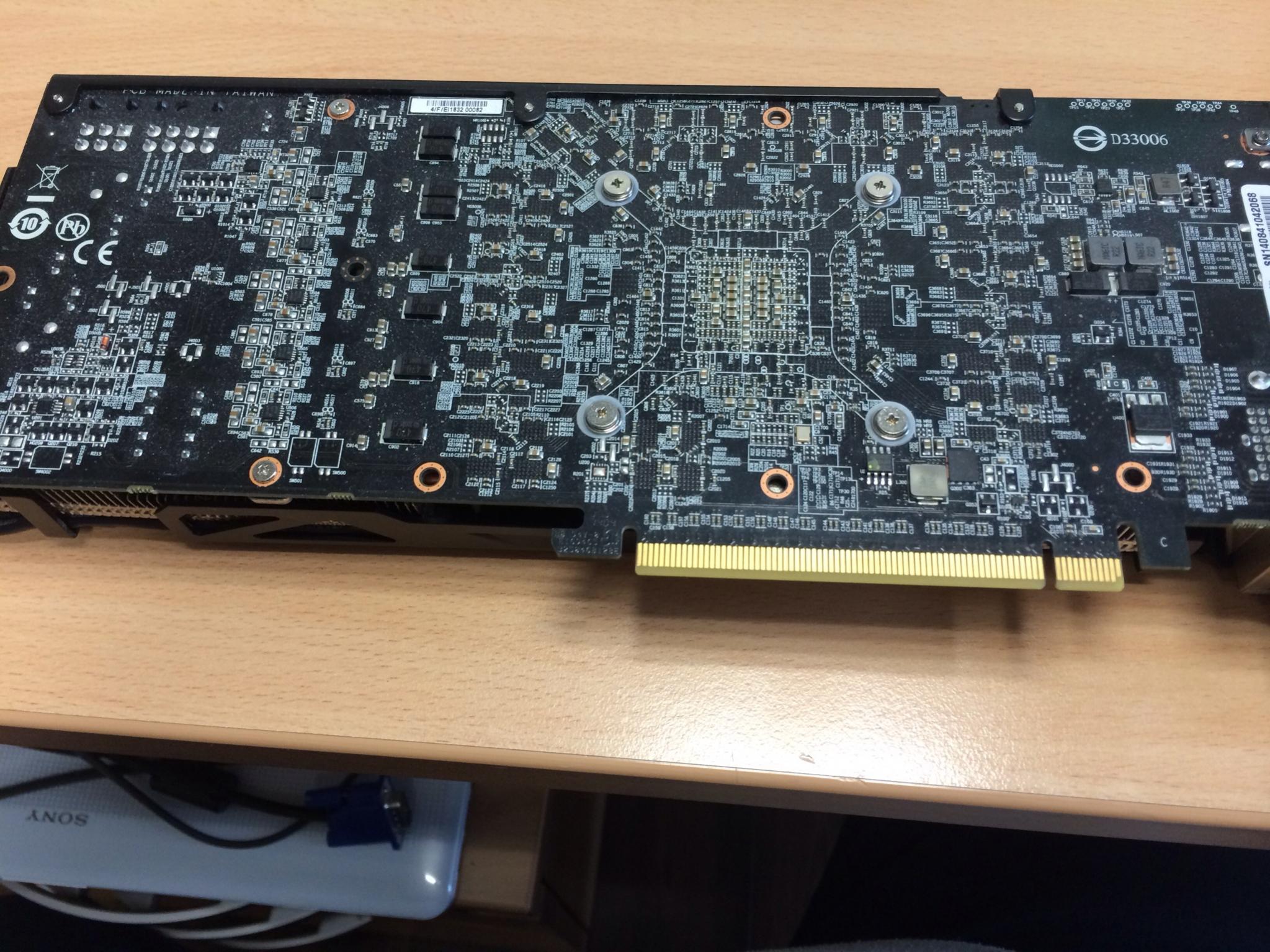

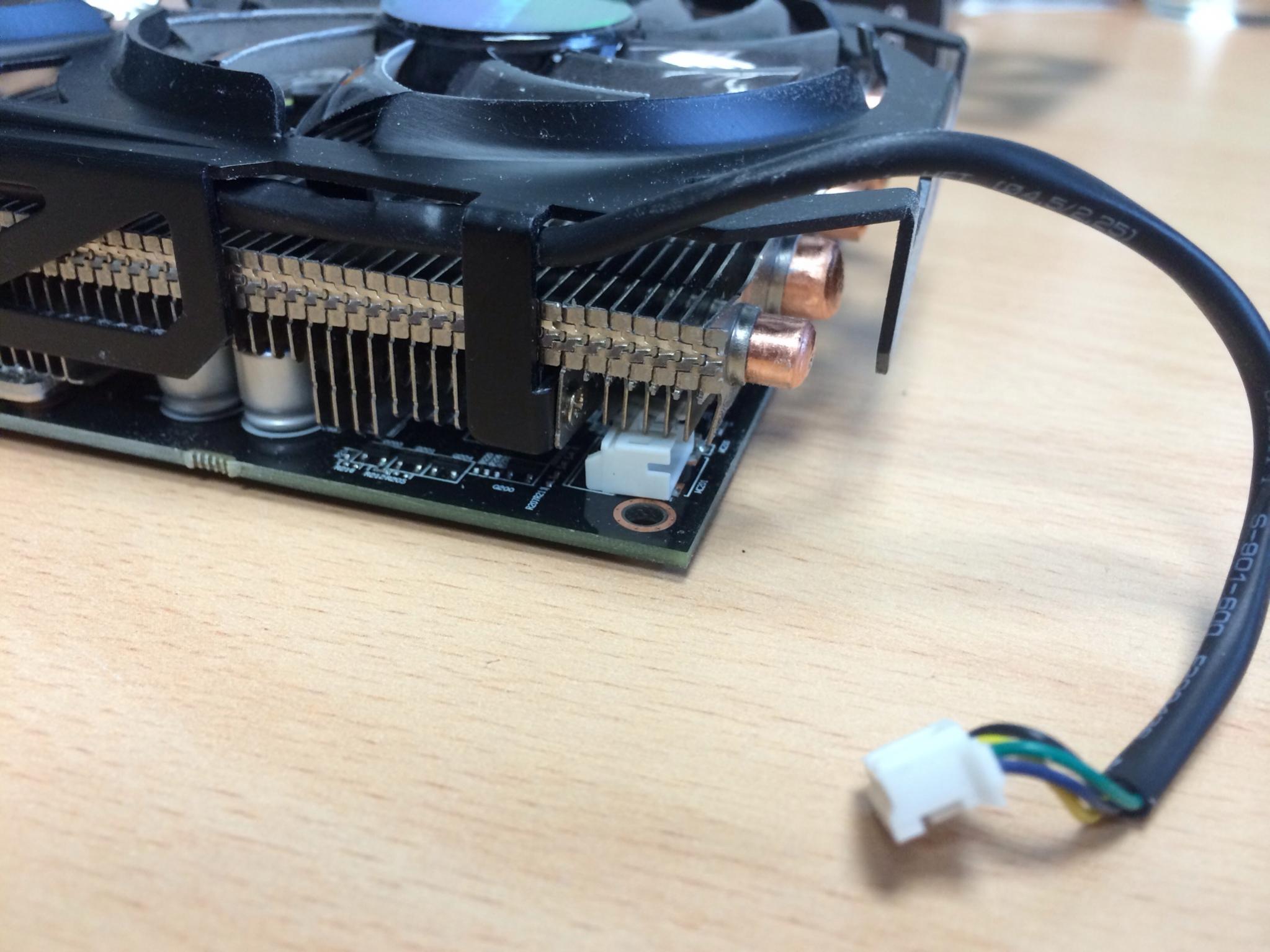

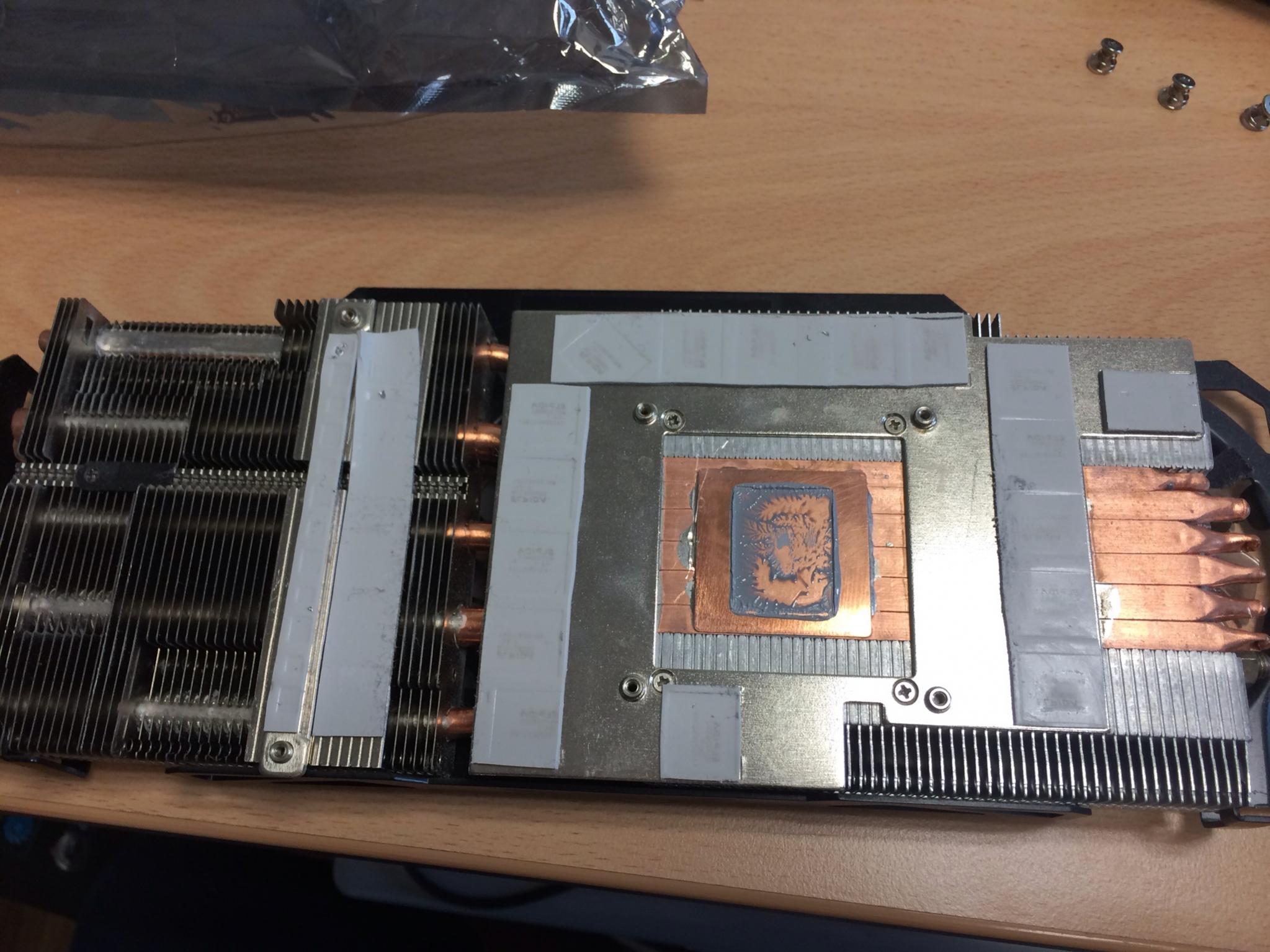

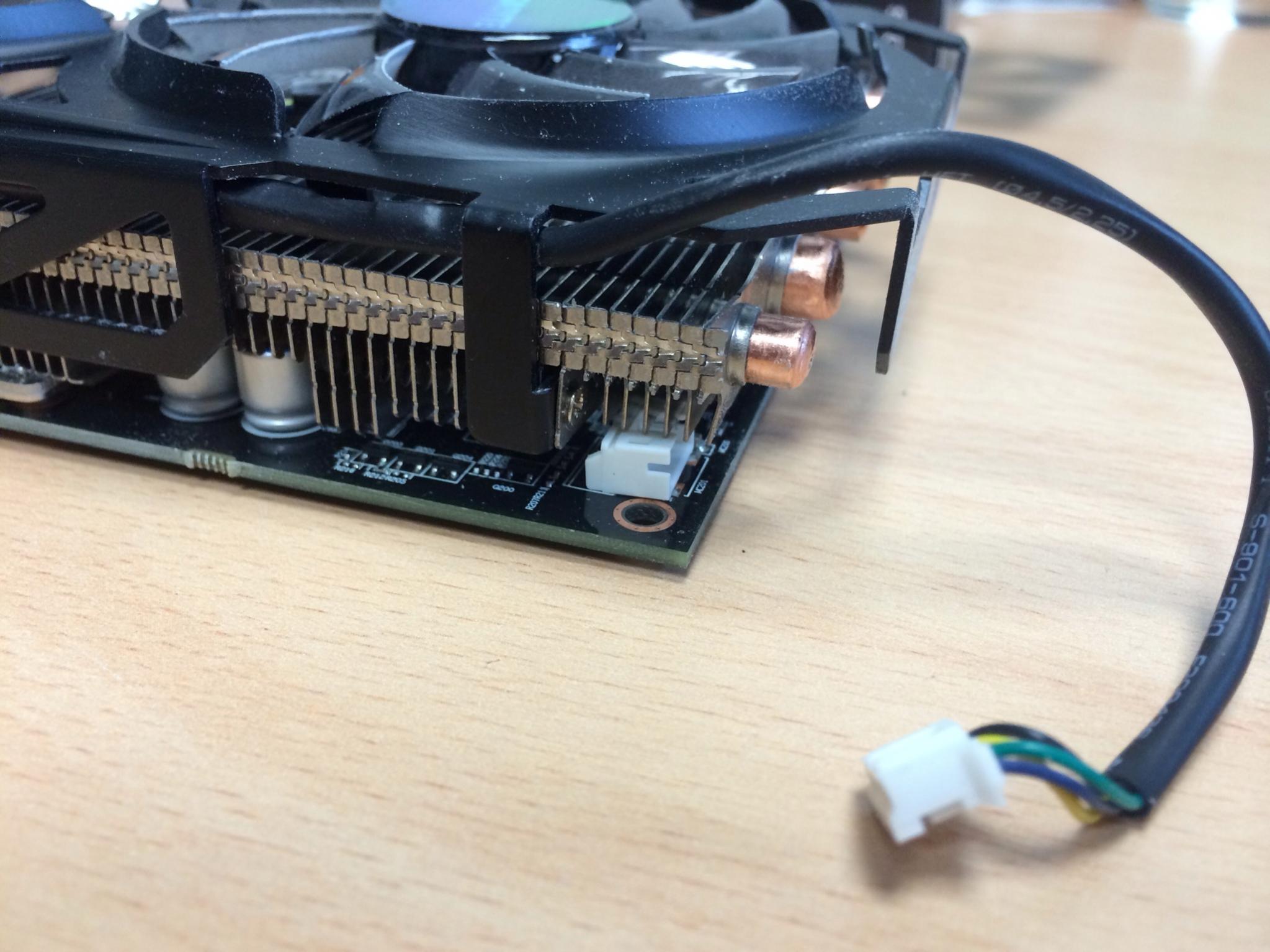

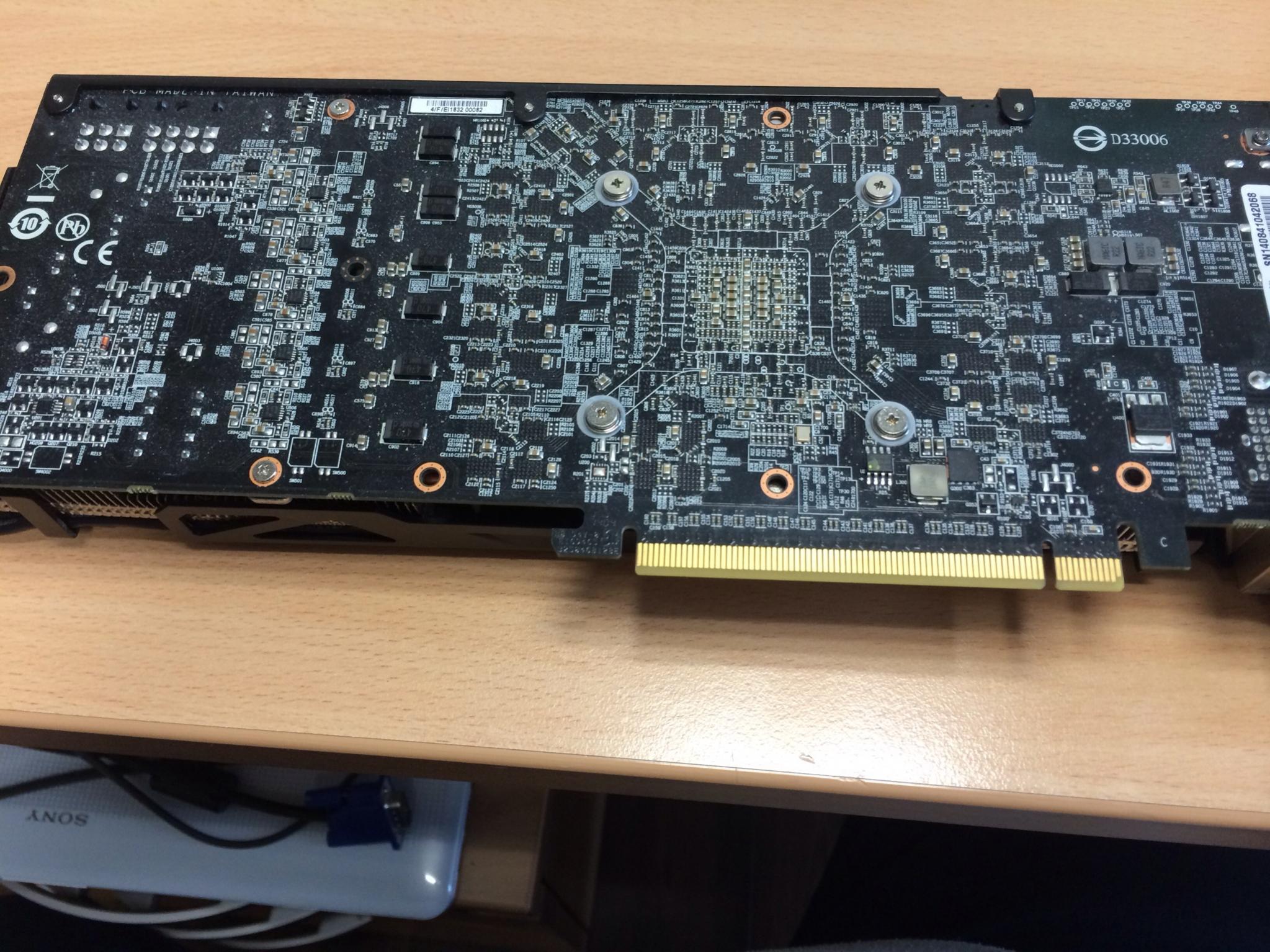

Als erstes muss der Originalkühler von der Grafikkarte (Achtung! Hierbei muss euch im Klaren sein, das zu 99% die Gewährleistung erlischt!) geschraubt werden. Dazu gibt es bei der Karte lediglich 6 Schrauben zu lösen (erst bei den VRMs vorne, und dann über Kreuz die Schrauben an der GPU. Zusätzlich muss dann noch der Lüfteradapter vorsichtig abgezogen werden:

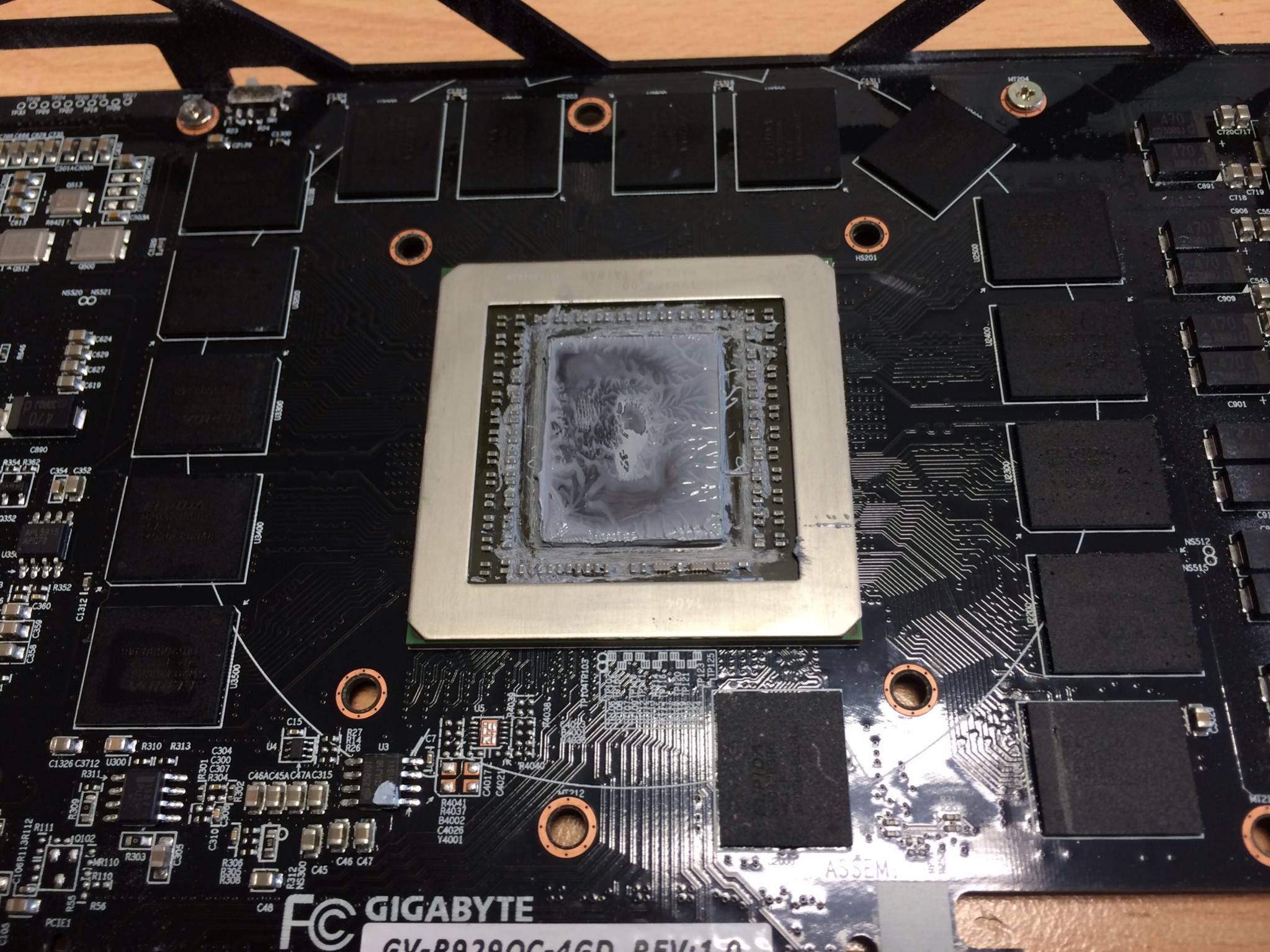

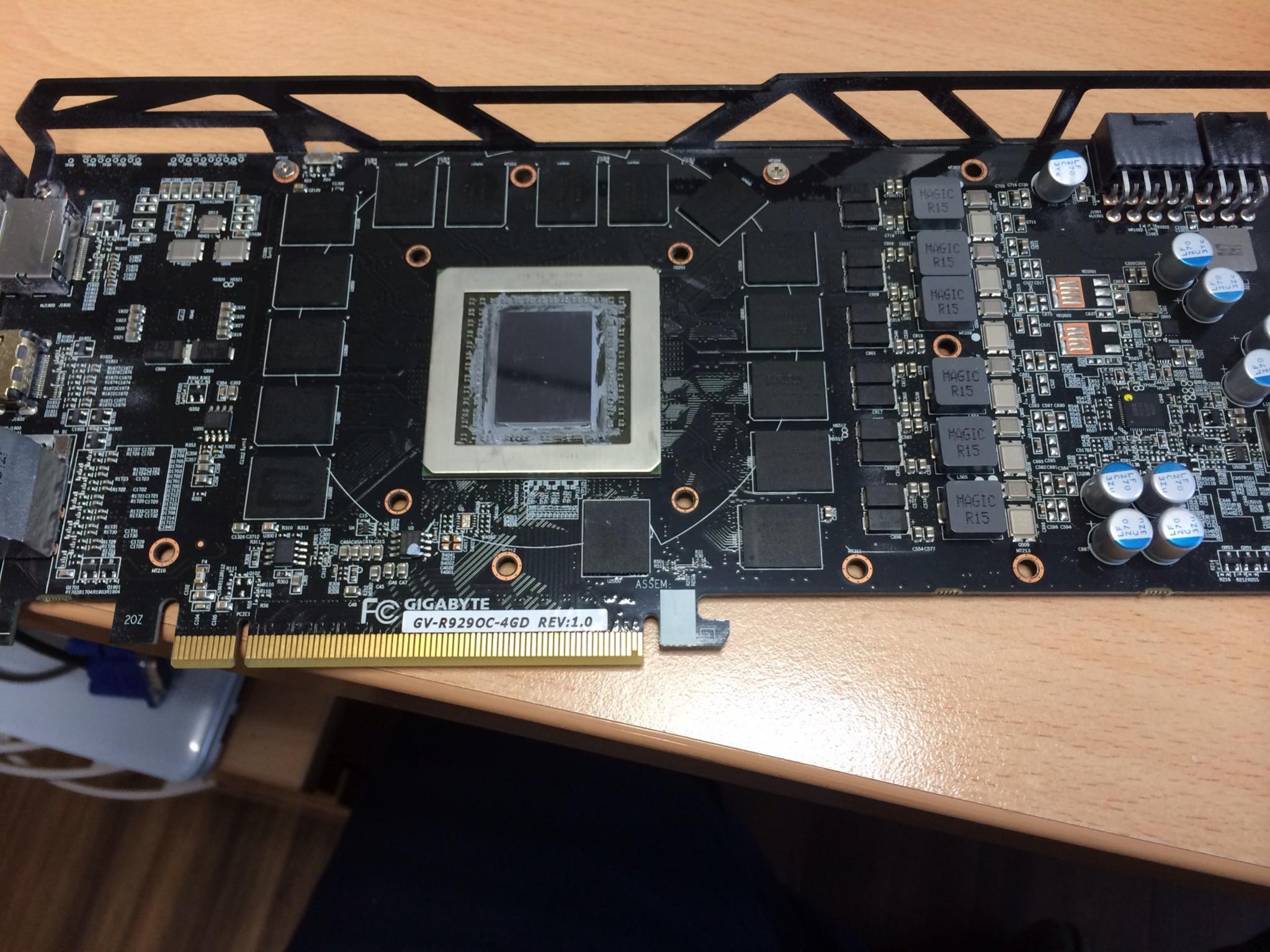

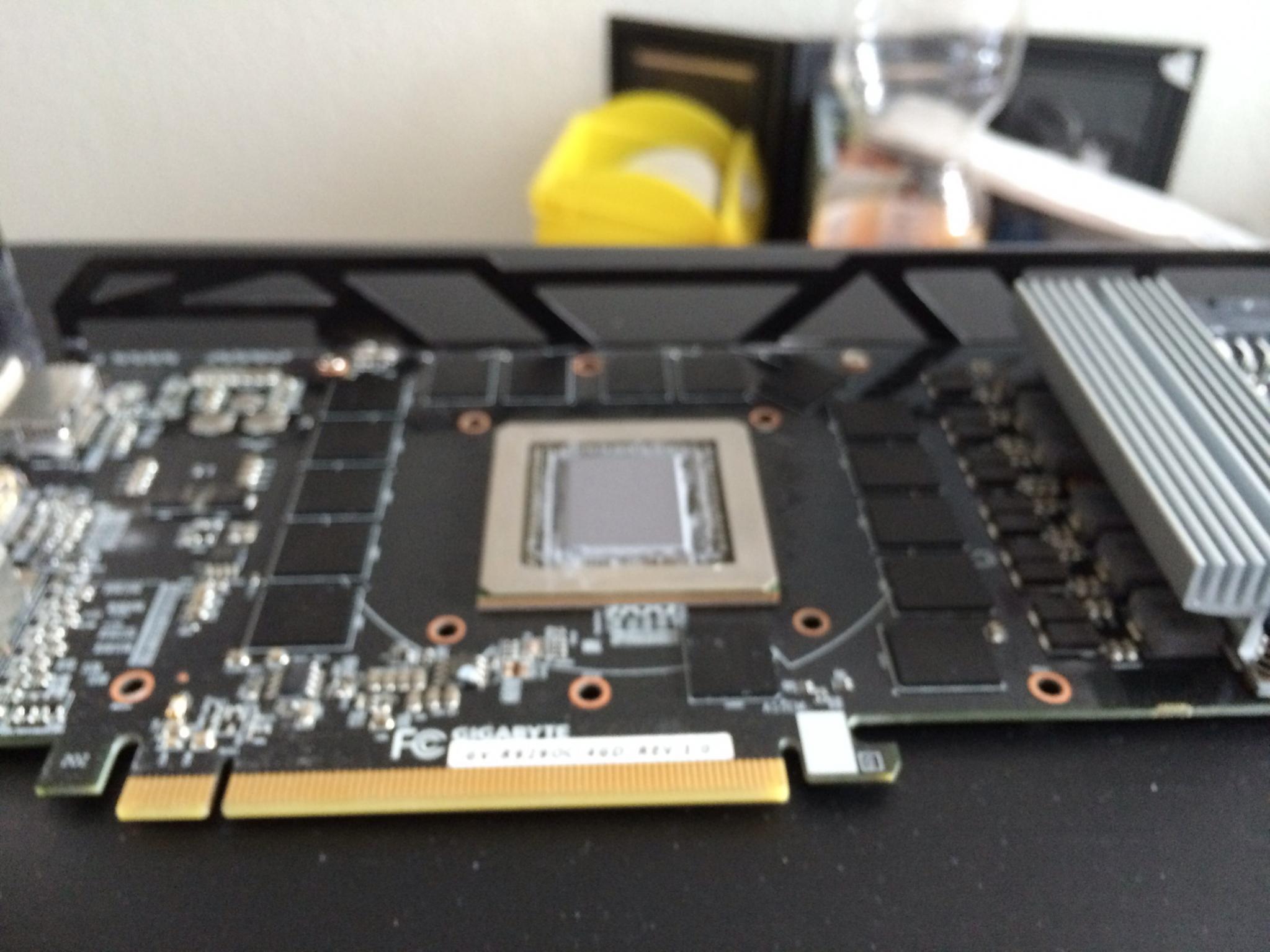

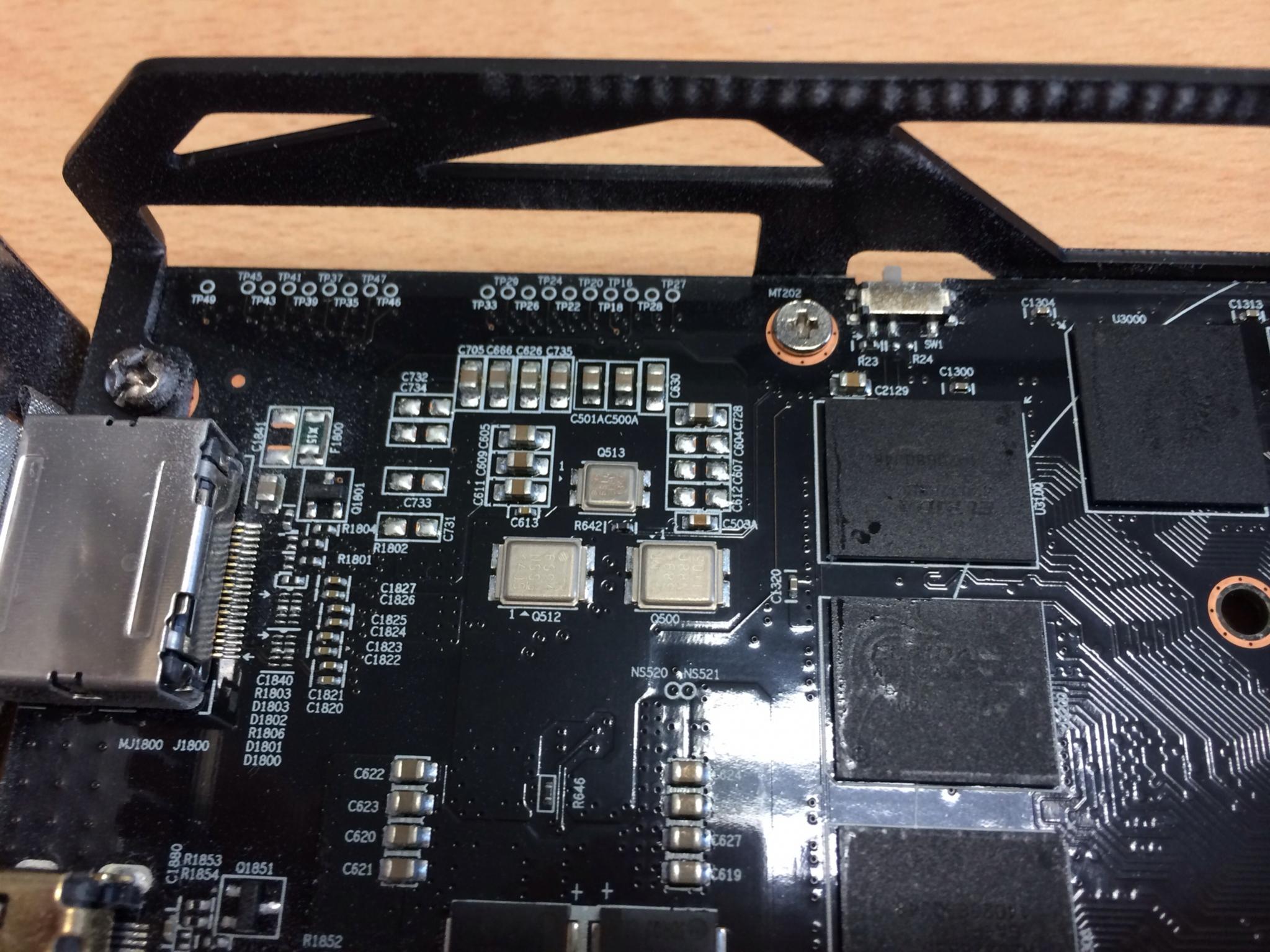

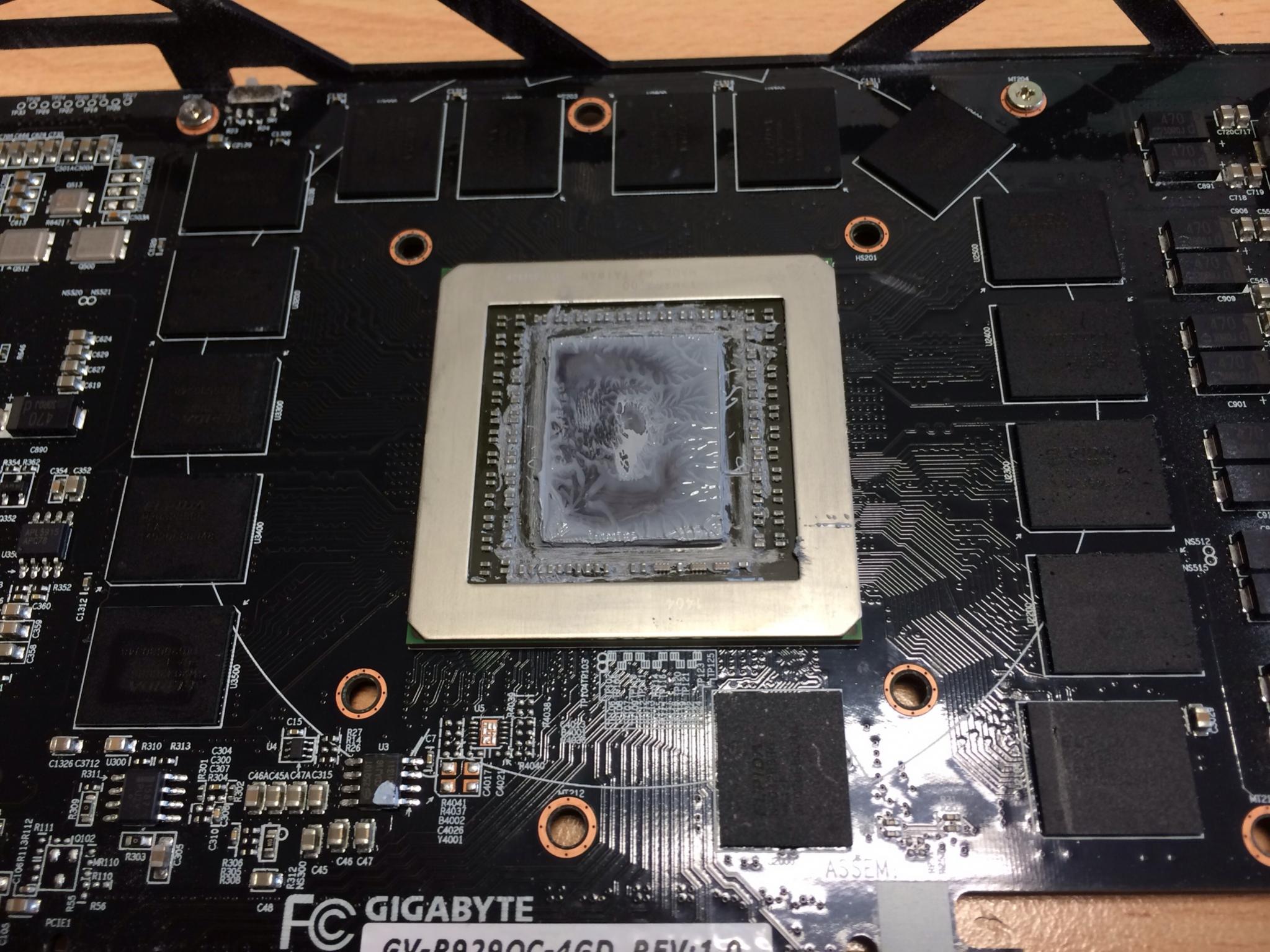

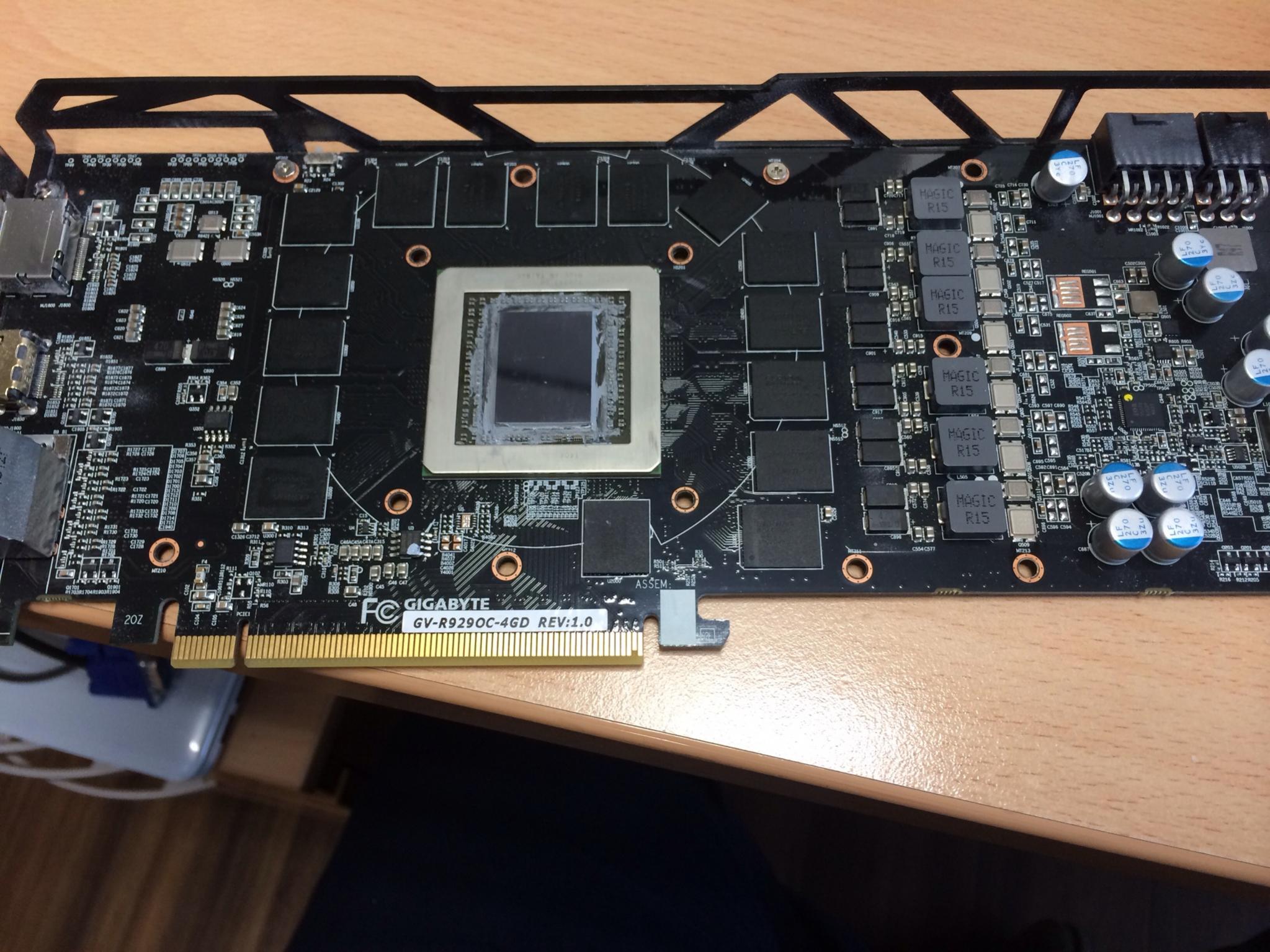

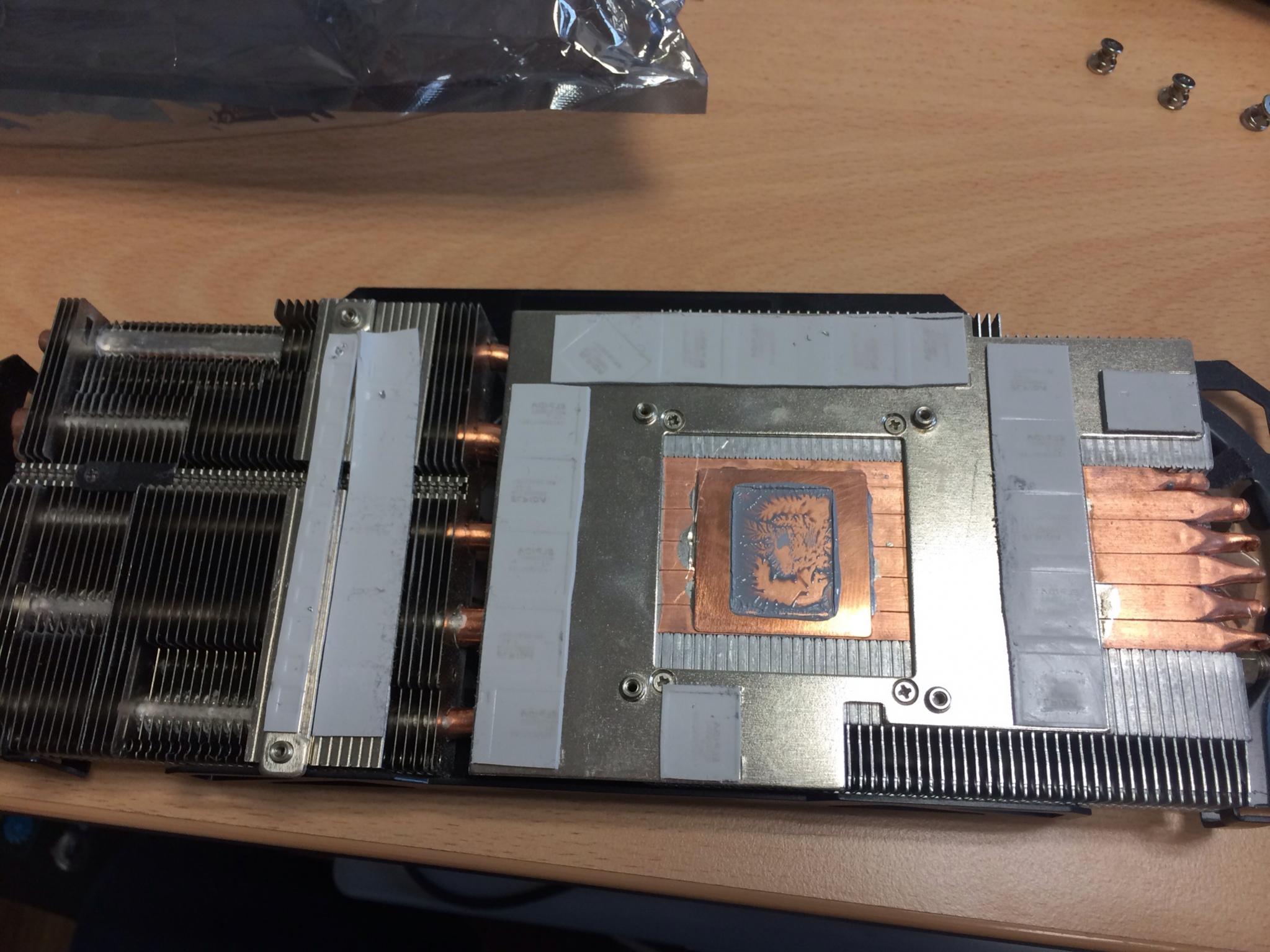

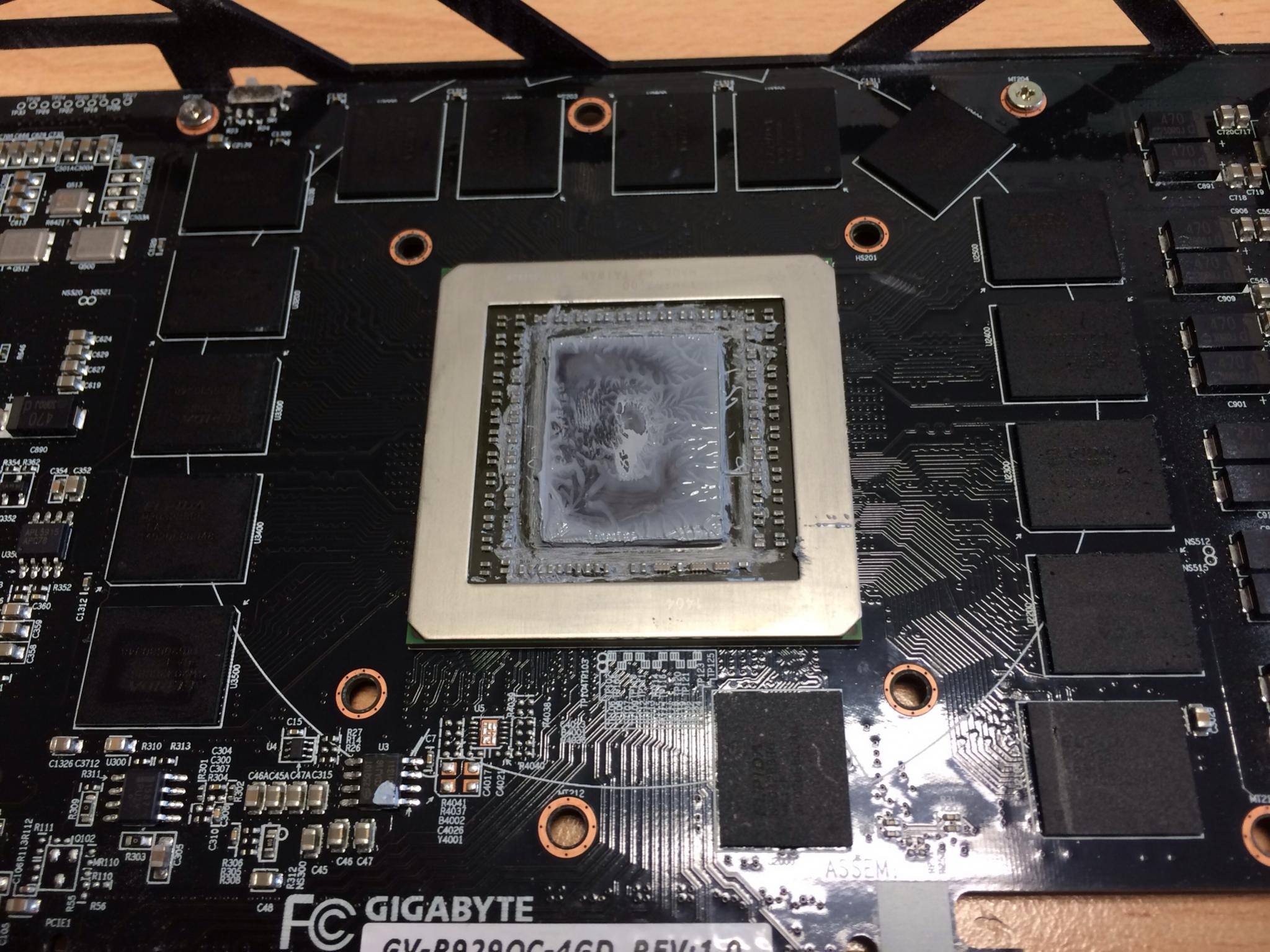

So jetzt ist die Karte erstmal vom Kühler befreit worden, also können wir uns der Reinigung des ganzen widmen.
Reinigung:

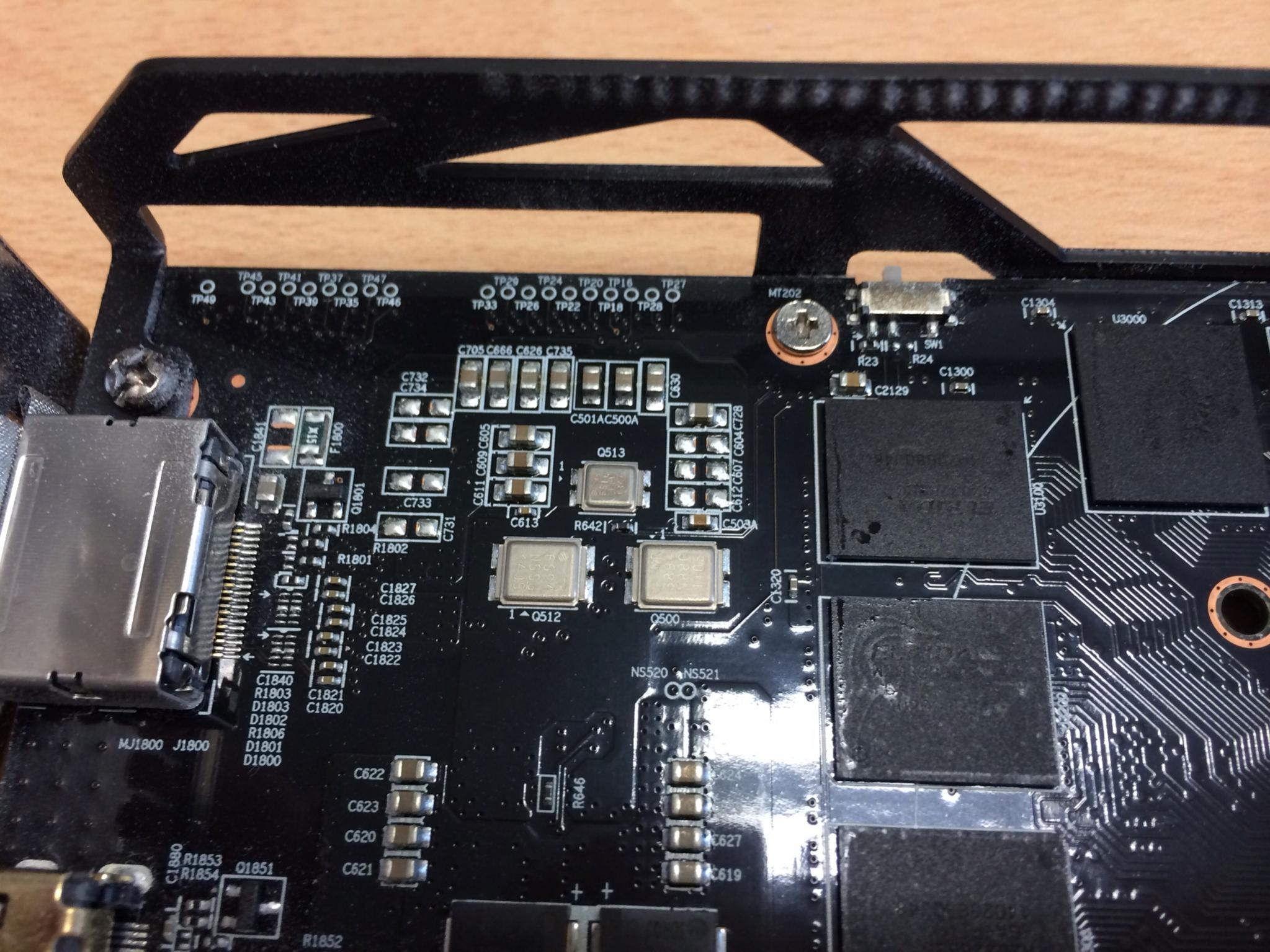

Für die Reinigung der GPU bevorzuge ich immer die Reinigungslösung von Arctic "ArctiClean", da damit die WLP immer hervorragend entfernt werden kann. Zusätzlich dazu müssen alle Teile, wo vorher mal ein Wärmepad angeschlossen war gereinigt werden. Dazu verwendet man handelsübliches Isopropanol 70% (bekommt man für wenig Geld in der Apotheke). Bitte keine Azetonhaltigen Reiniger nehmen, da diese das PCB / Bauteile angreifen und zerstören können. Als Reinigungstücher verwendet man flusenfreie materialien (Küchentücher, Taschentücher)
Nachdem alles schön gereinigt wurde, können wir uns der Montage so langsam widmen.
Grund-Montage:
Also nehmen wir uns erstmal den Kühler an sich vor:

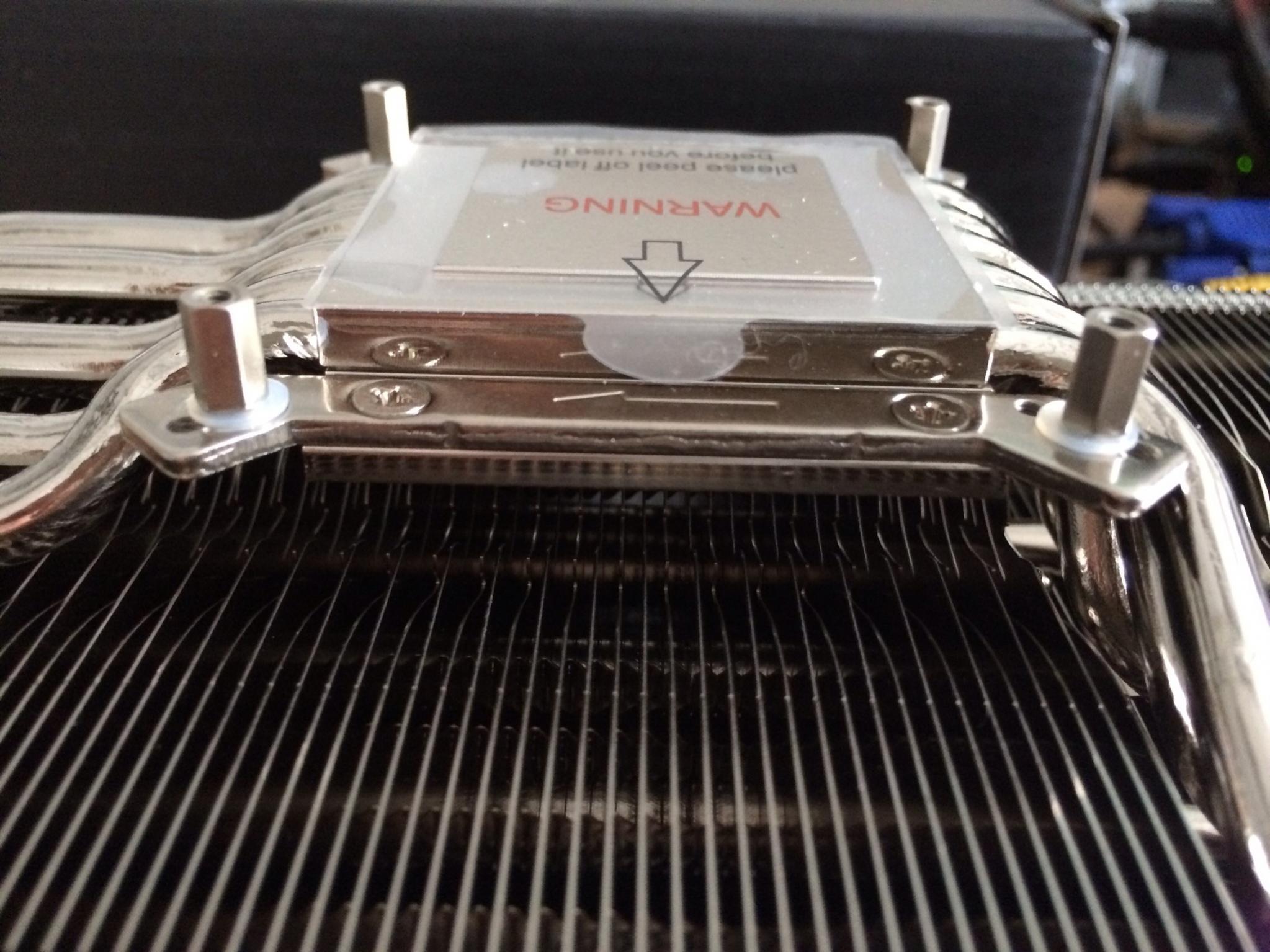

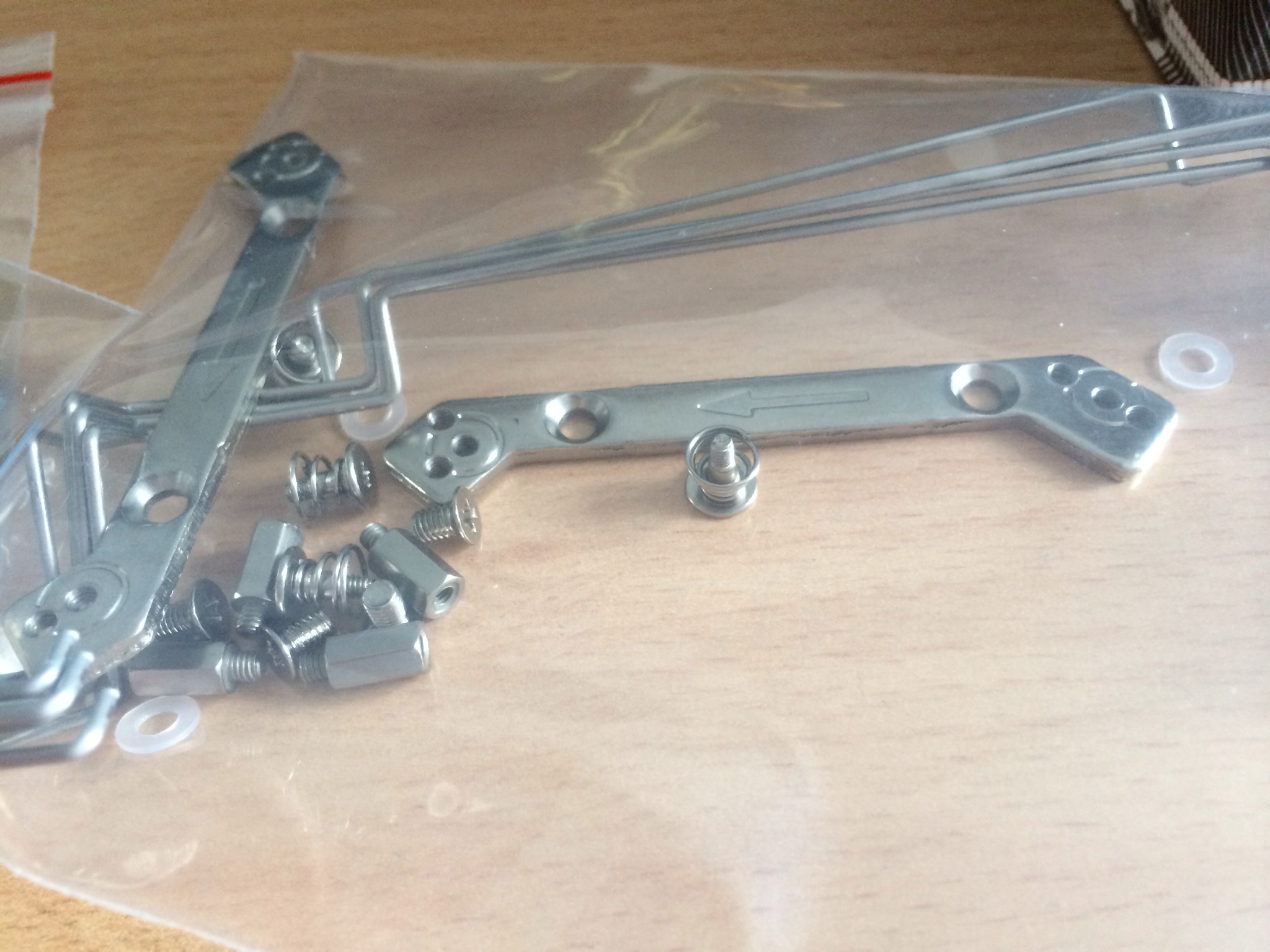

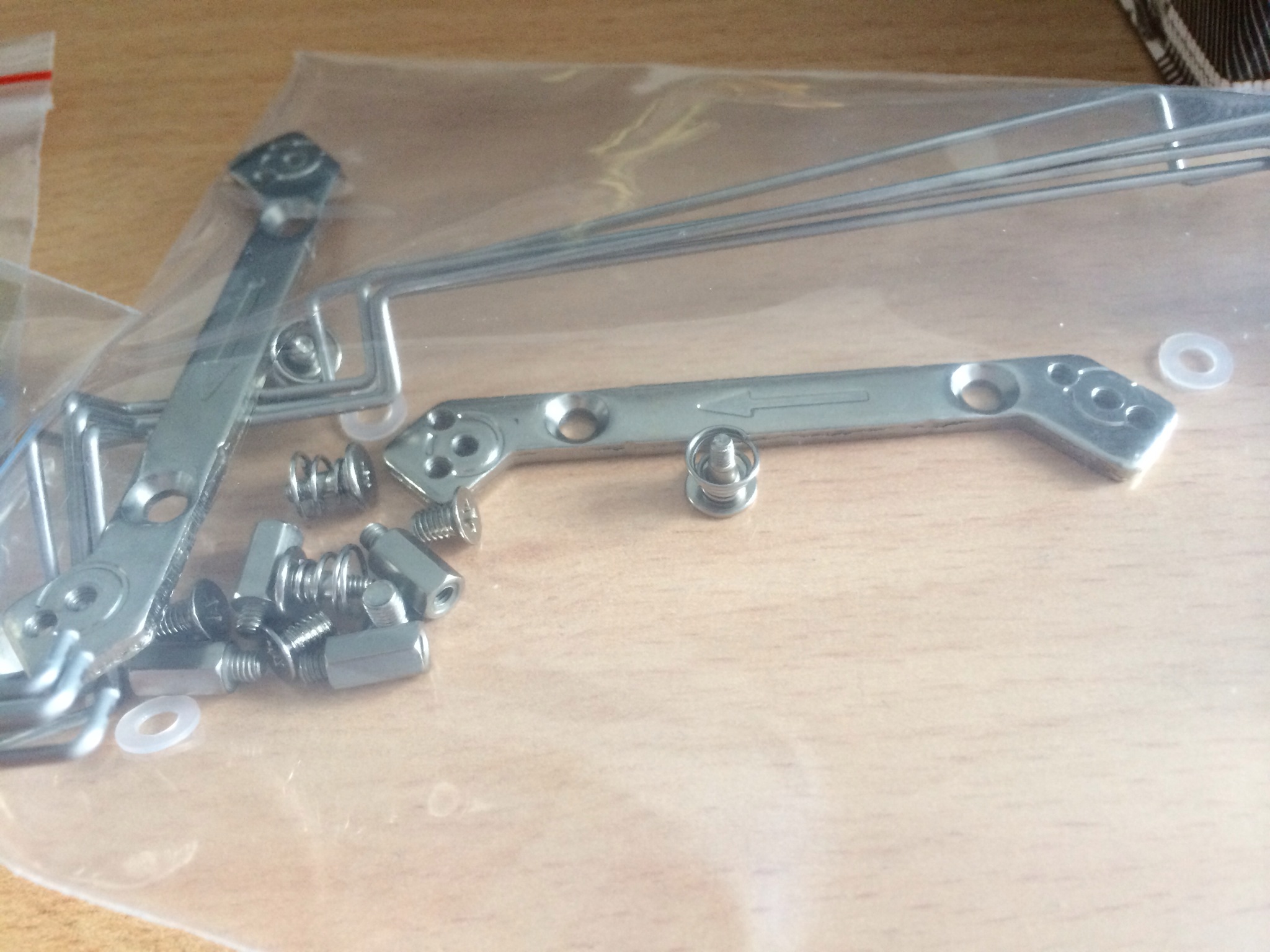

1. Bild: die kleinen Schienen müssen so montiert werden, dass die Pfeile darauf richtung Bildschirmanschlüsse zeigen. Dann wird das ganze mit zwei Schrauben fixiert, und die Grundplatte ist montiert.
2. Bild: Auf die Grundplatte werden, je nach Grafikkartentyp (siehe Montageanleitung ) bzw. Lochabstand, Sechskantschrauben auf die Grundplatte aufgeschraubt. Im Falle der Hawaiianer, zusätzlich mit transparenten Unterlegscheiben.
3. Bild: Der Kühler ist soweit schonmal fertig montiert. Jetzt widmen wir uns der zeitaufwändigeren Arbeit.
Montage Kühlkörperchen:

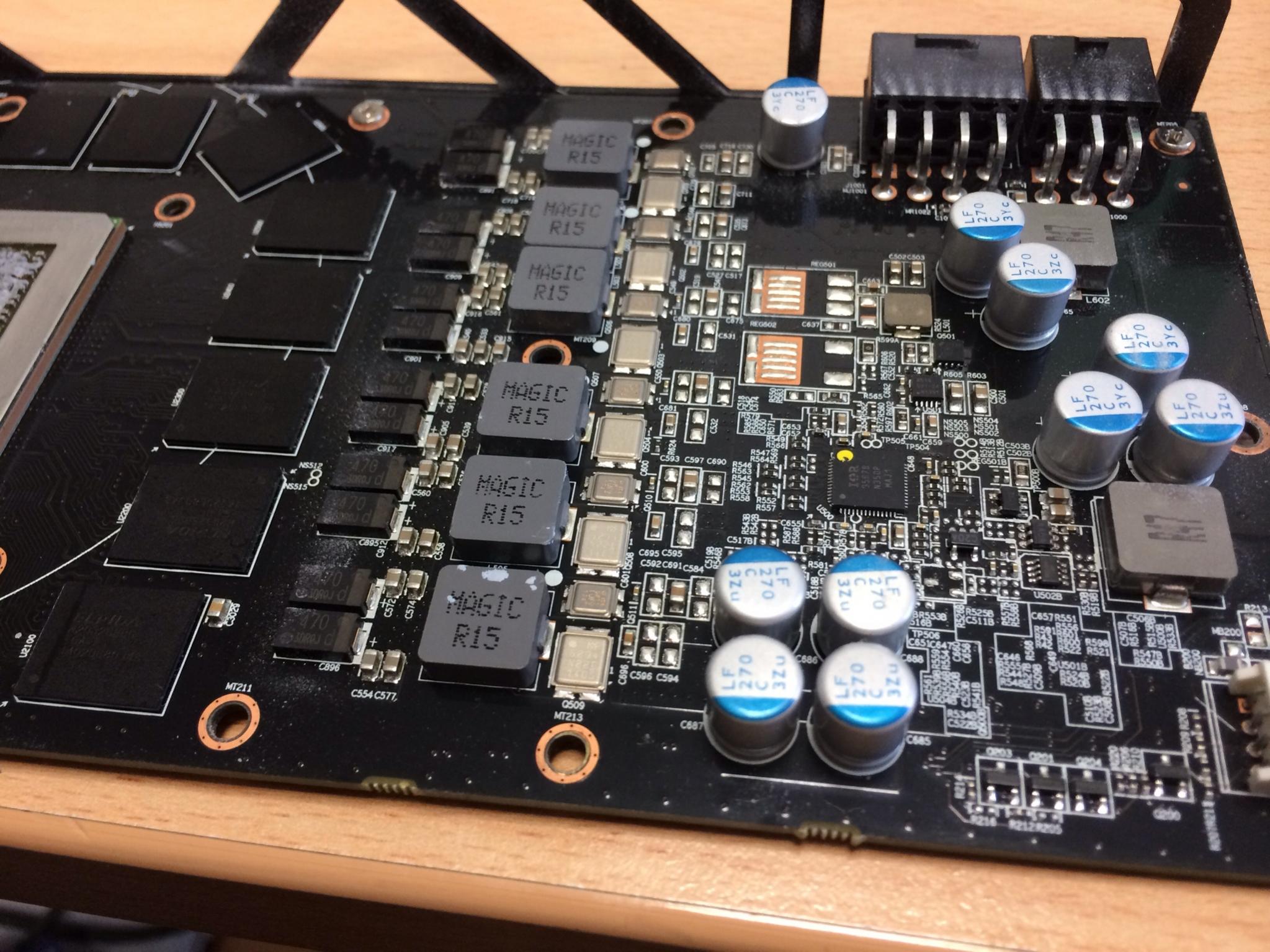

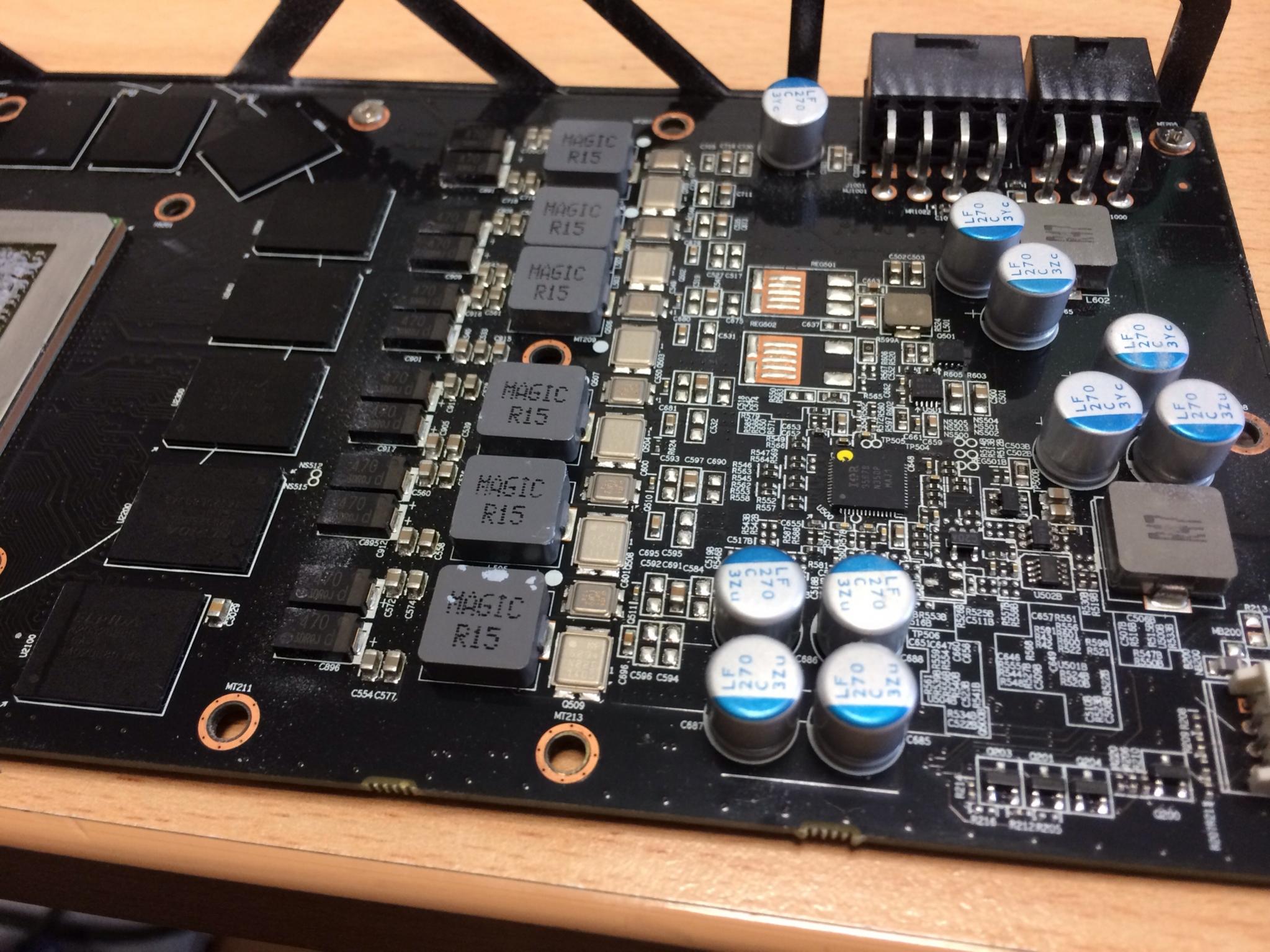

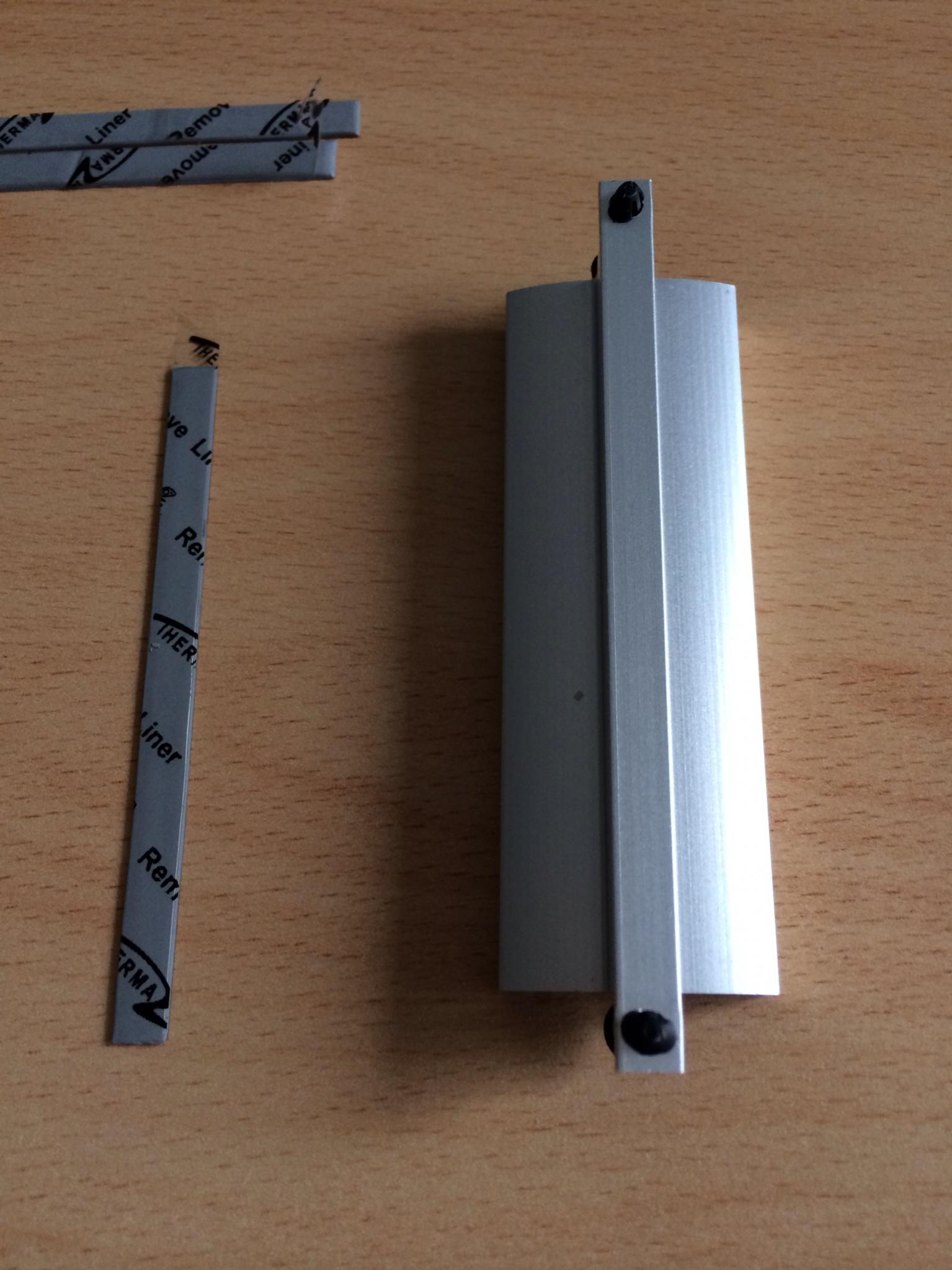

VRM-Kühler:

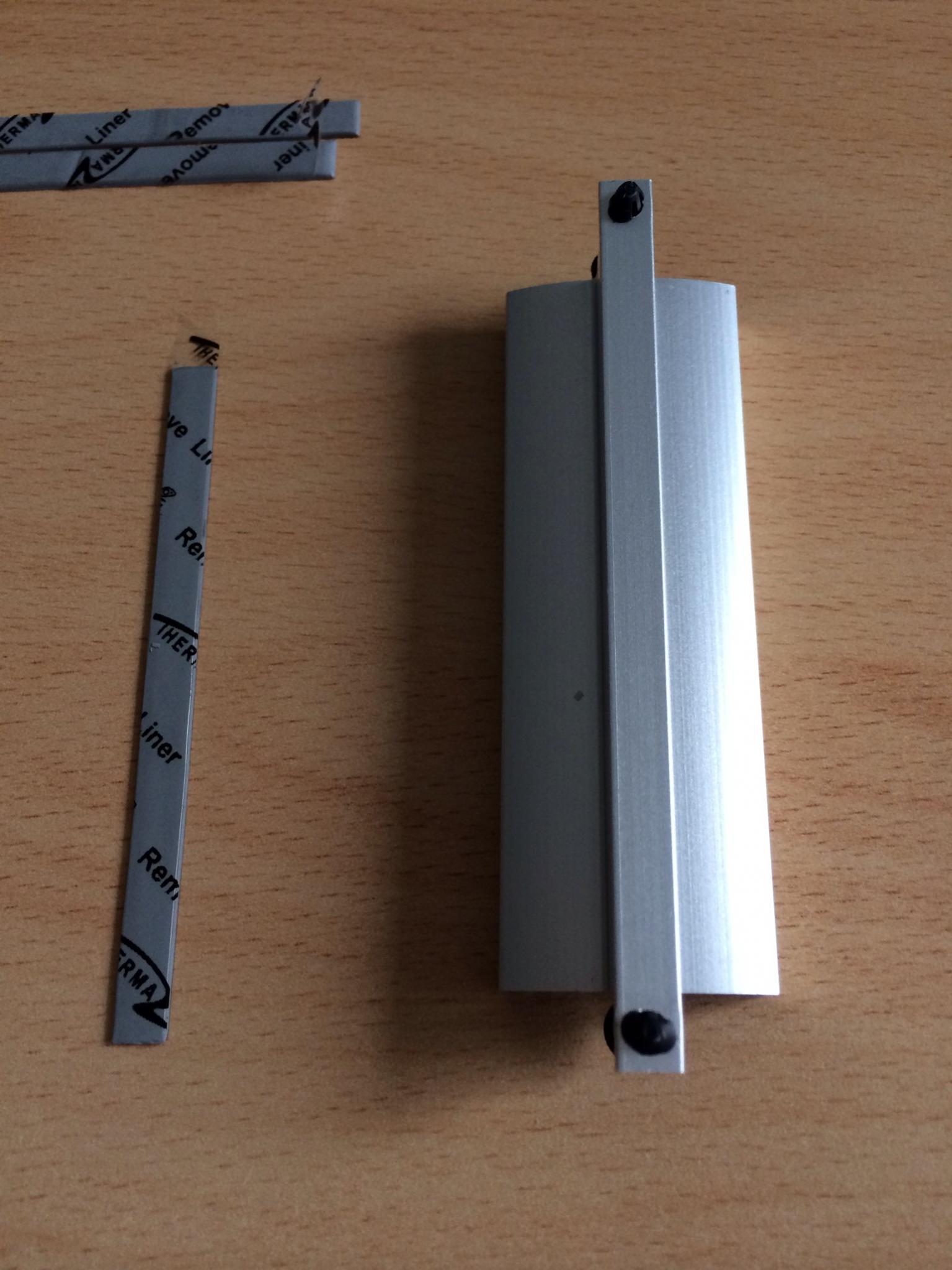

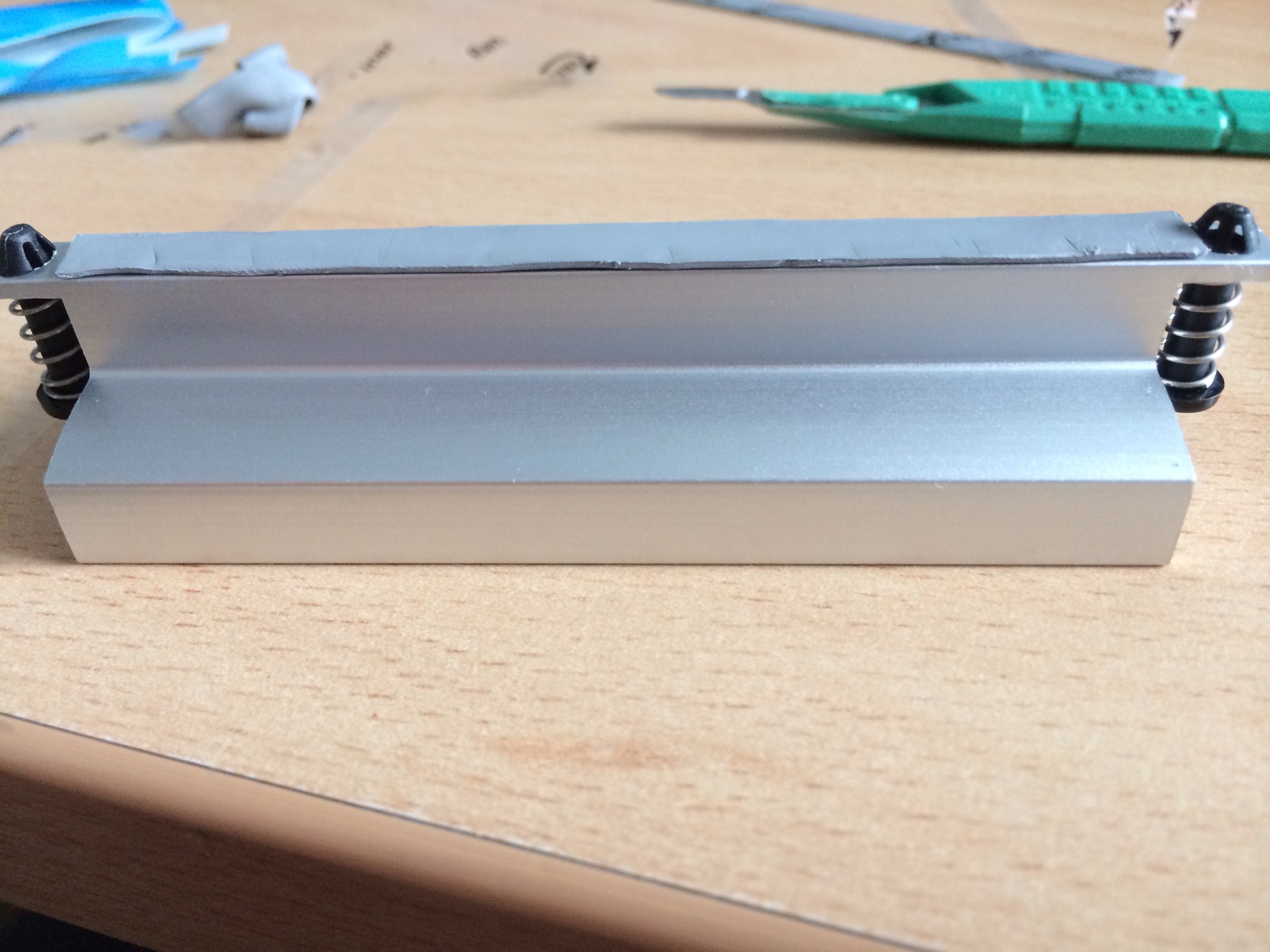

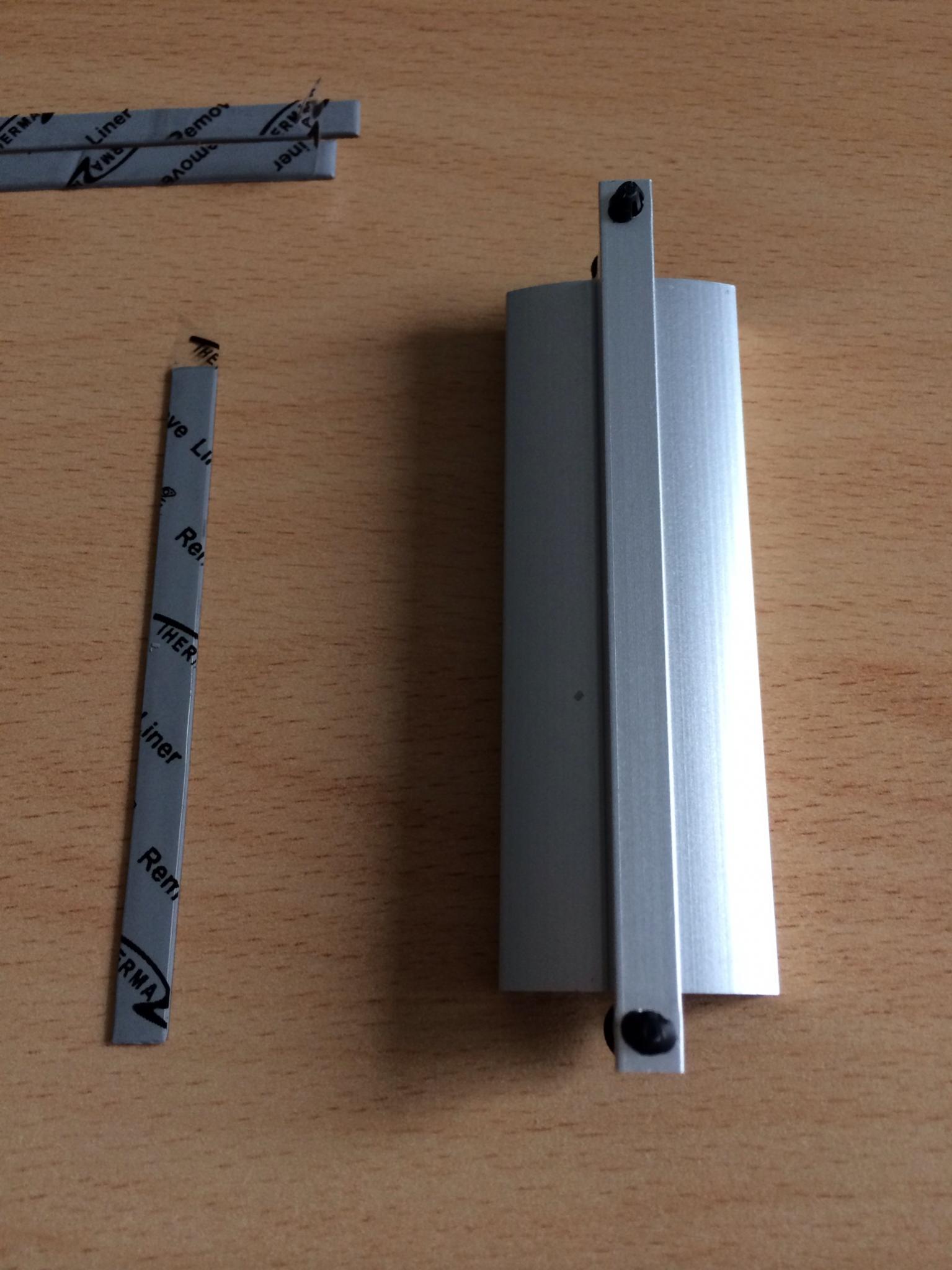

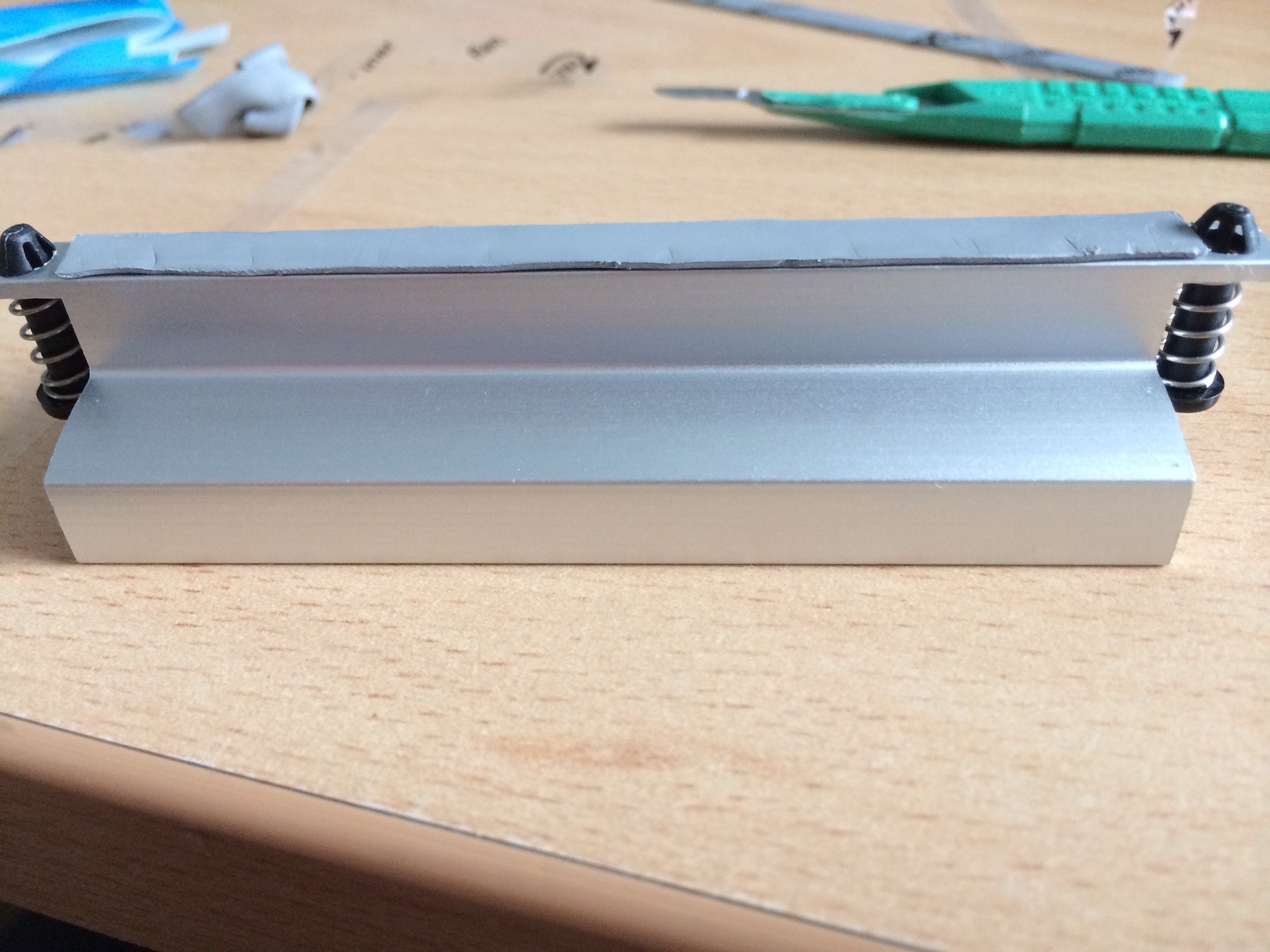

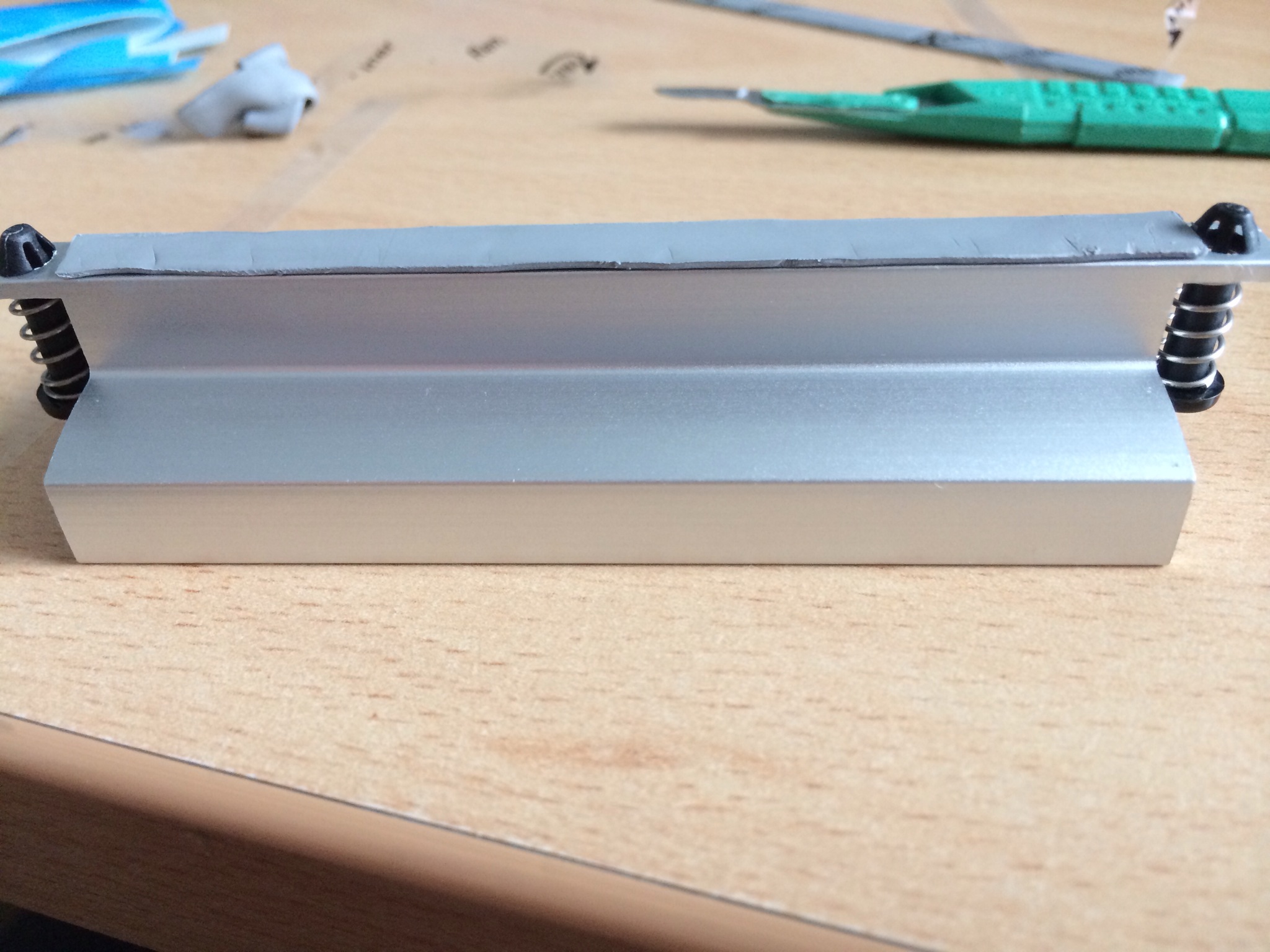

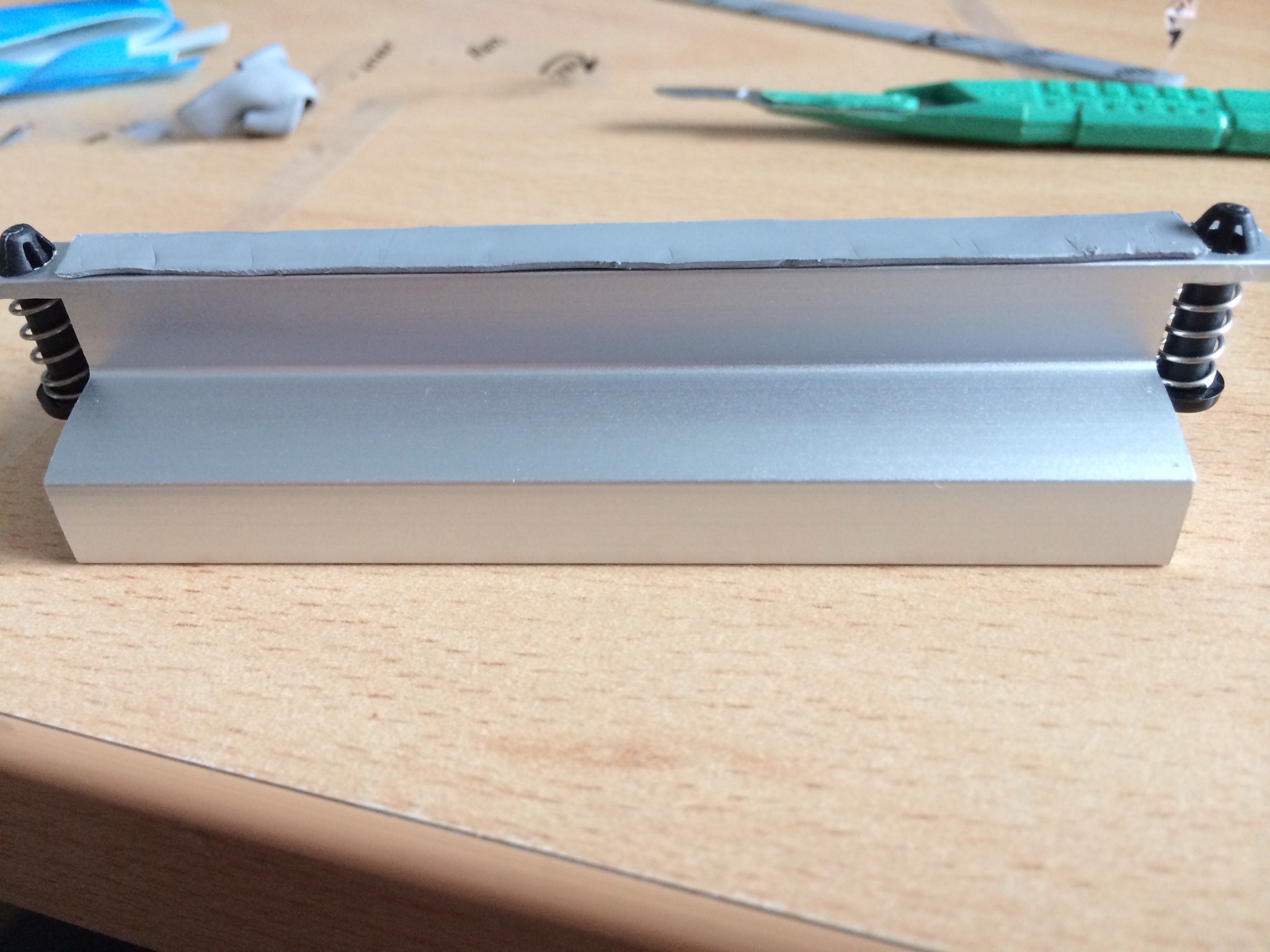

Die Montage der zähen Wärmeleitpaste auf den VRM-Kühler war eine besondere Herausforderung, da diese etwas schwerer zu händeln war. Hier müssen zwei Folien abgezogen werden, erst die eine, die darauf freigelegte Fläche von WLP wird auf den Kühler gelegt, und dann wird die andere Folie abgezogen. Fertig!

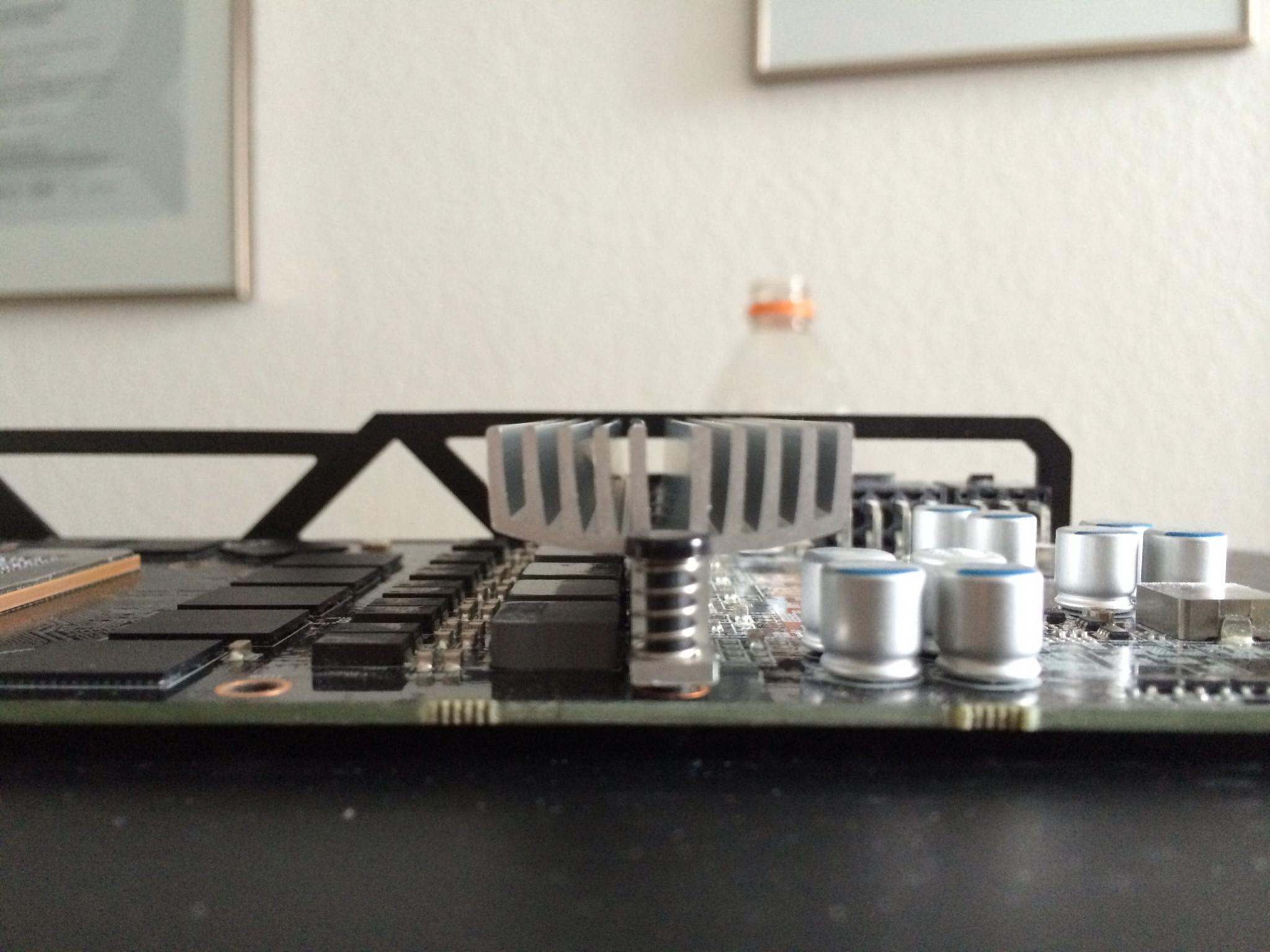

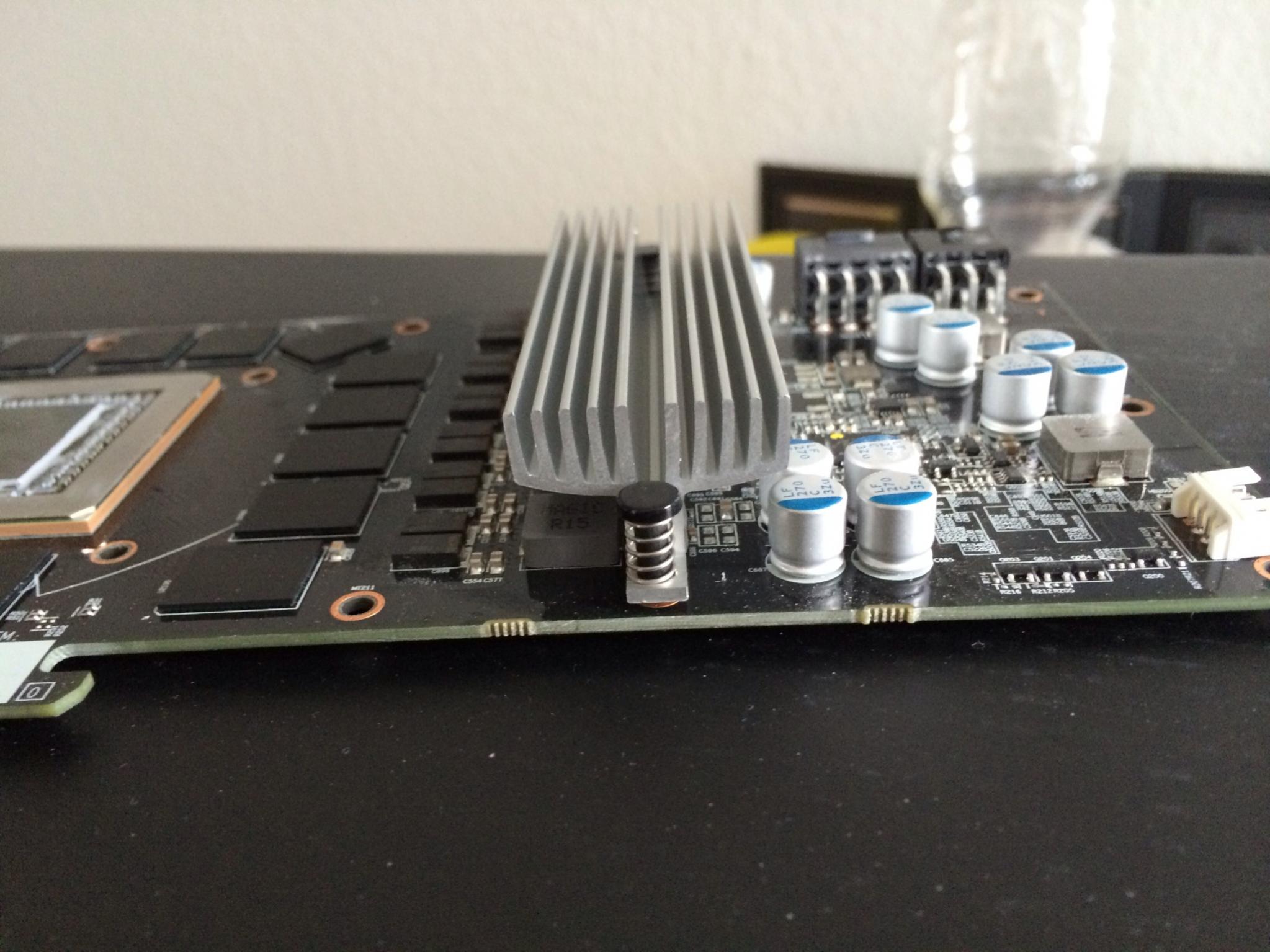

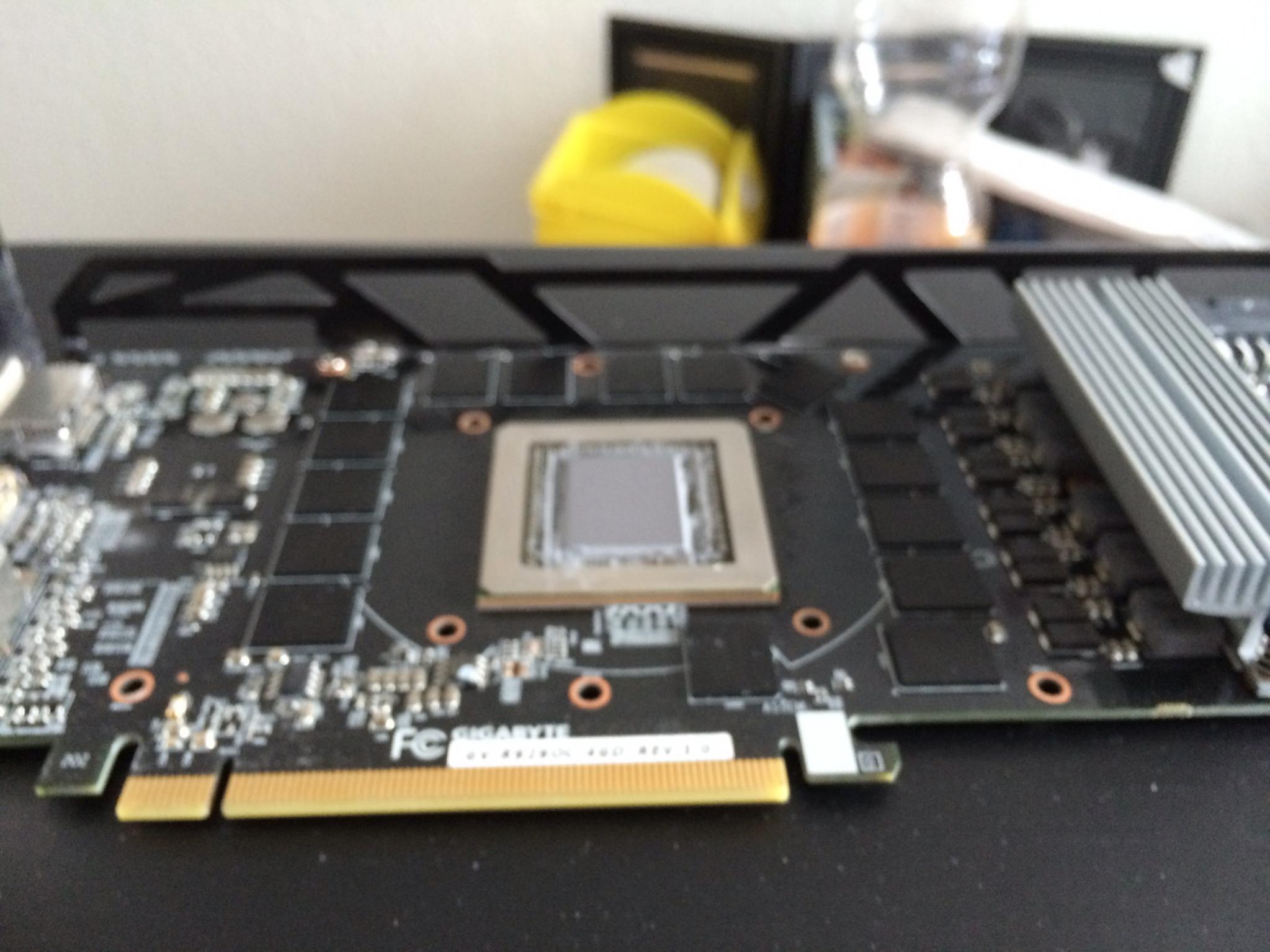

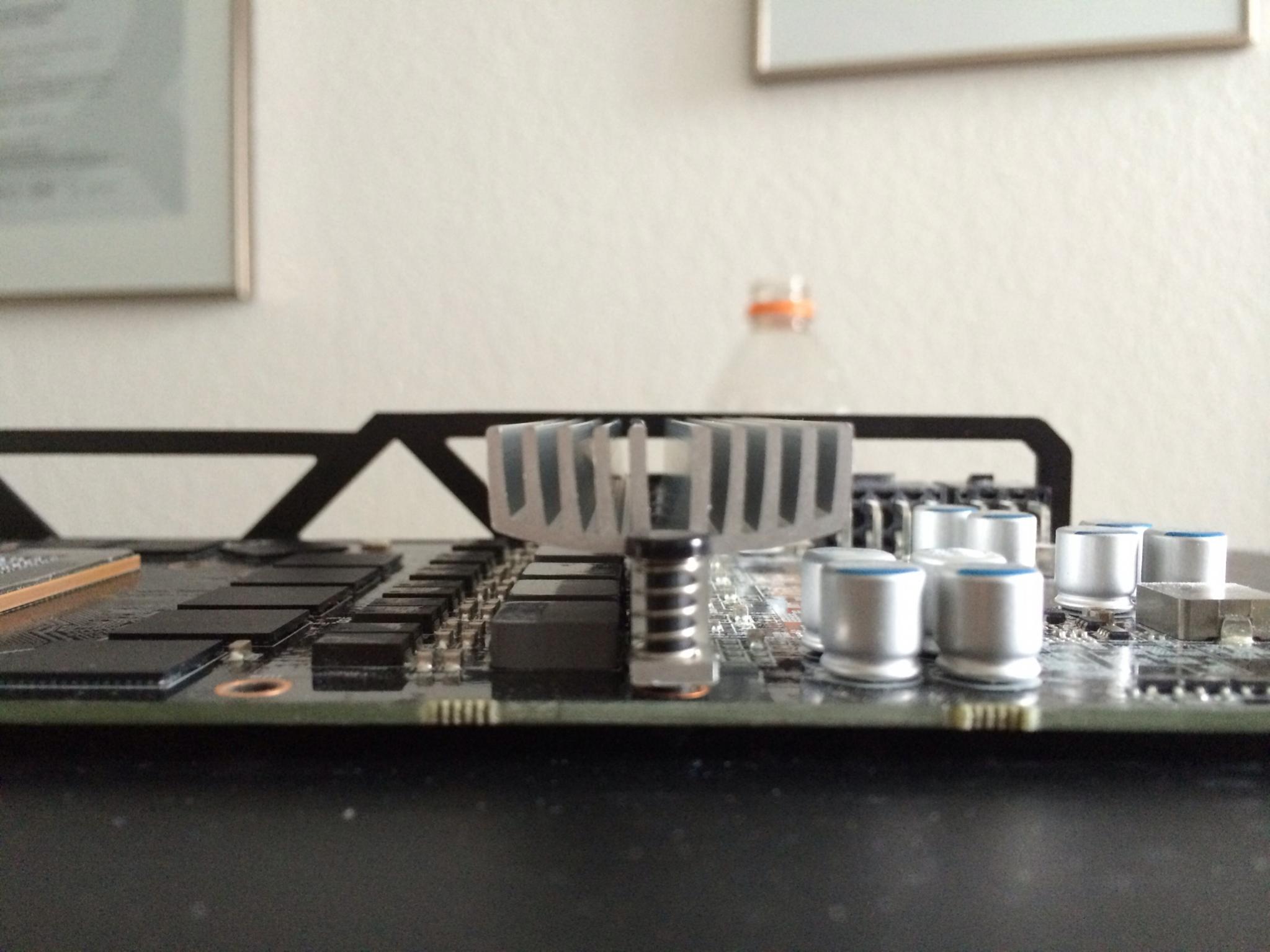

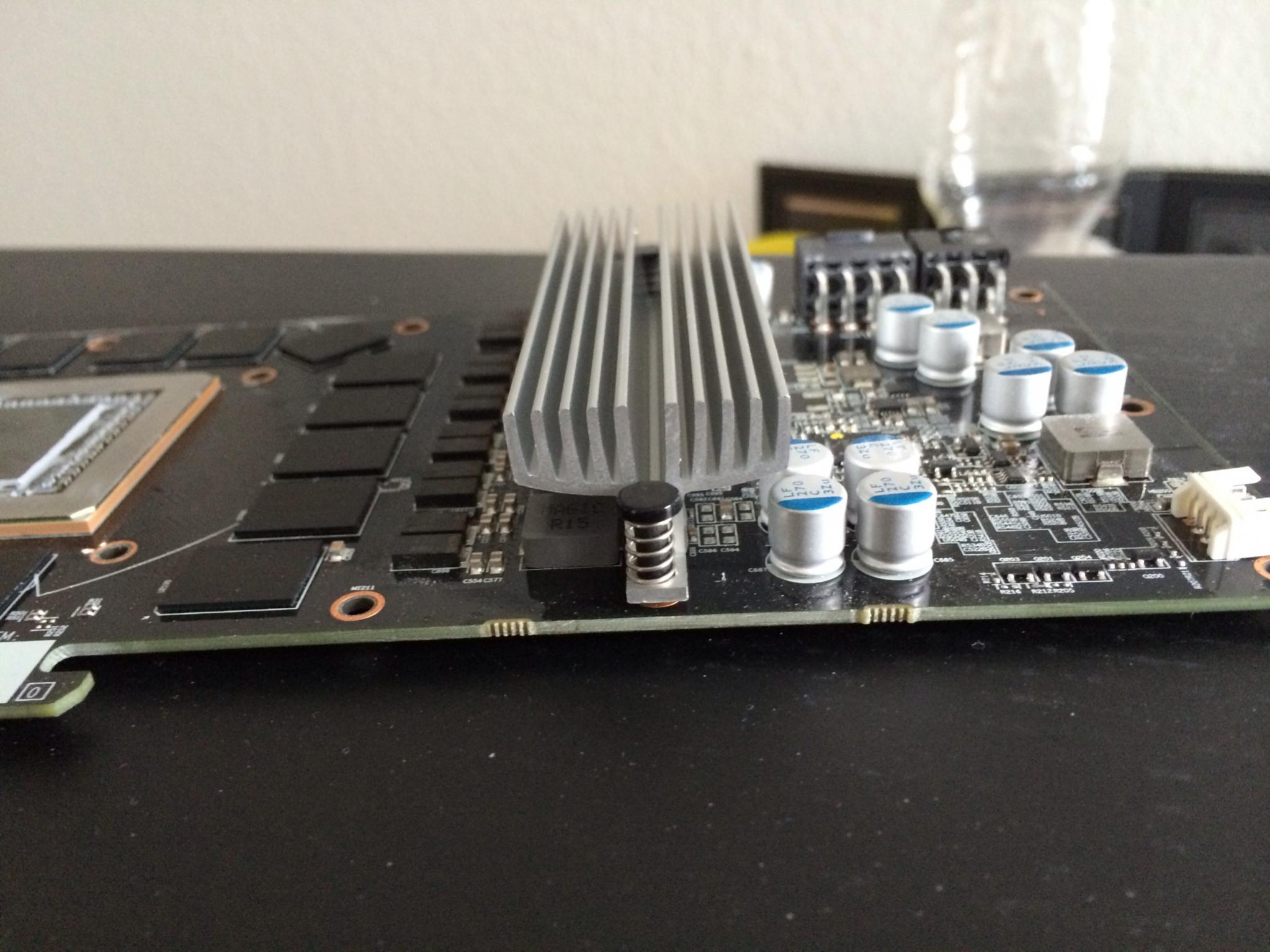

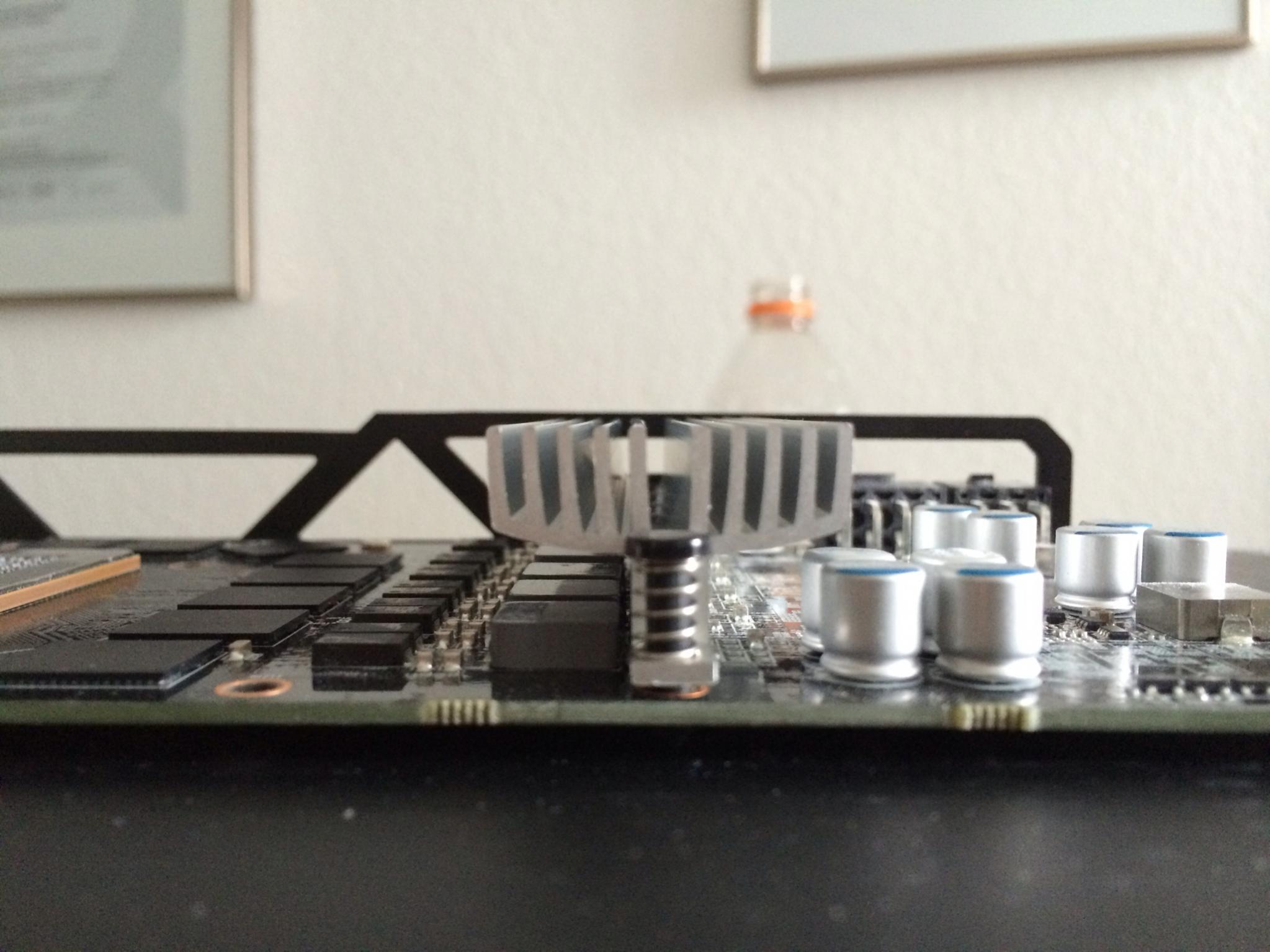

Wenn die Paste aufgetragen ist, wird das ganze mittels Push-Pins auf die VRMs gesetzt. Fertig.
Montage RAM- und kleiner VRM-Kühler:

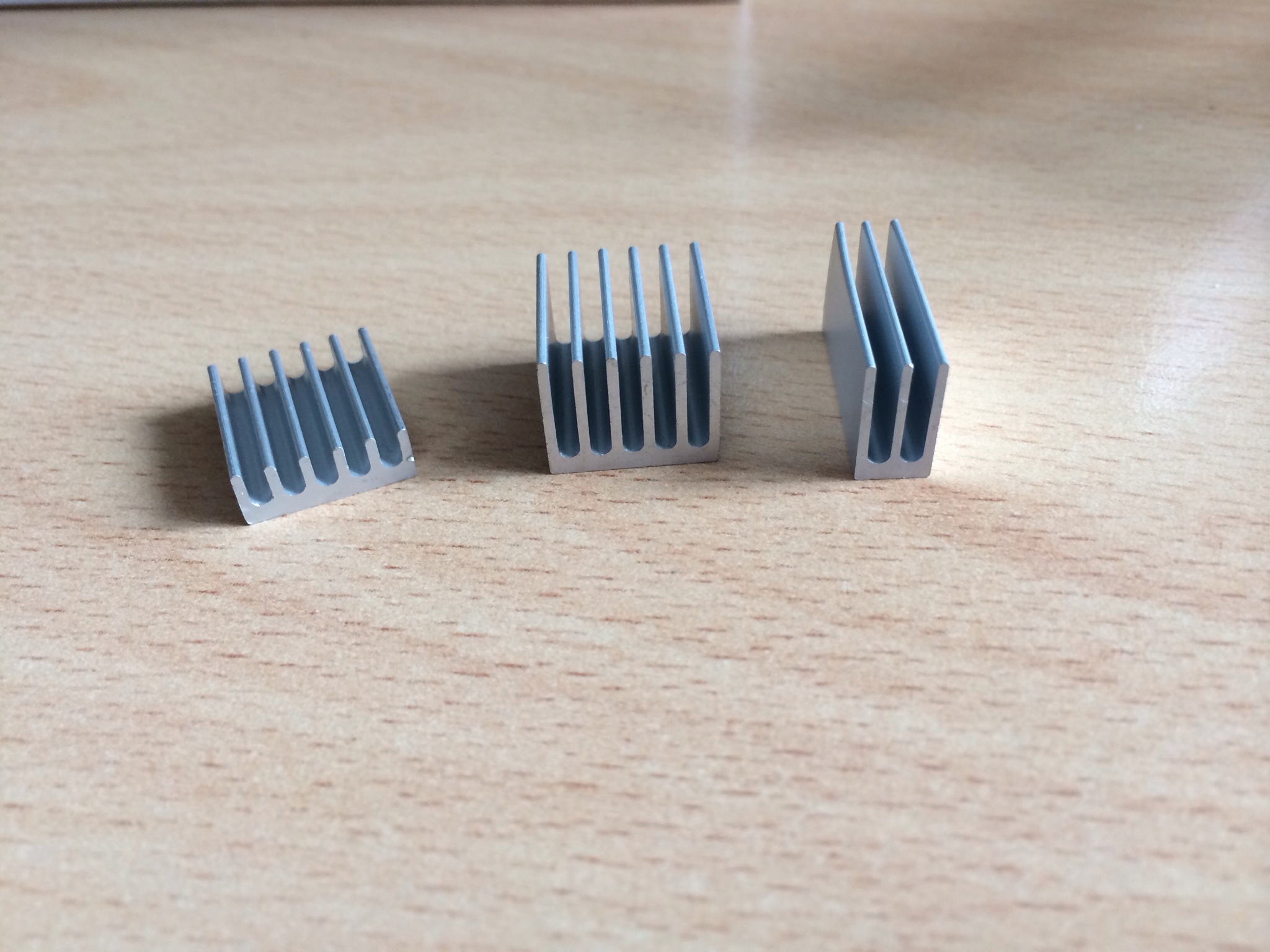

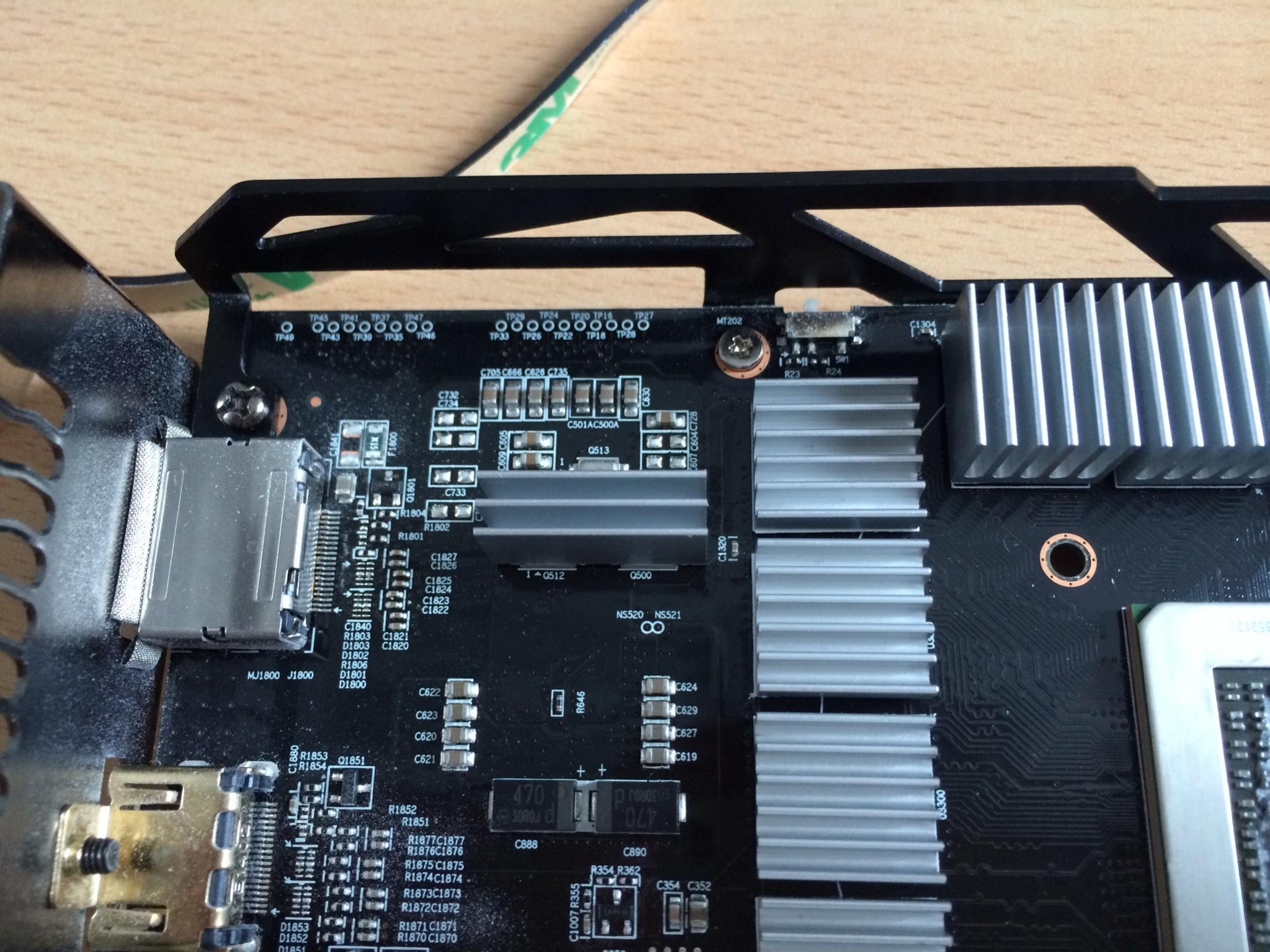

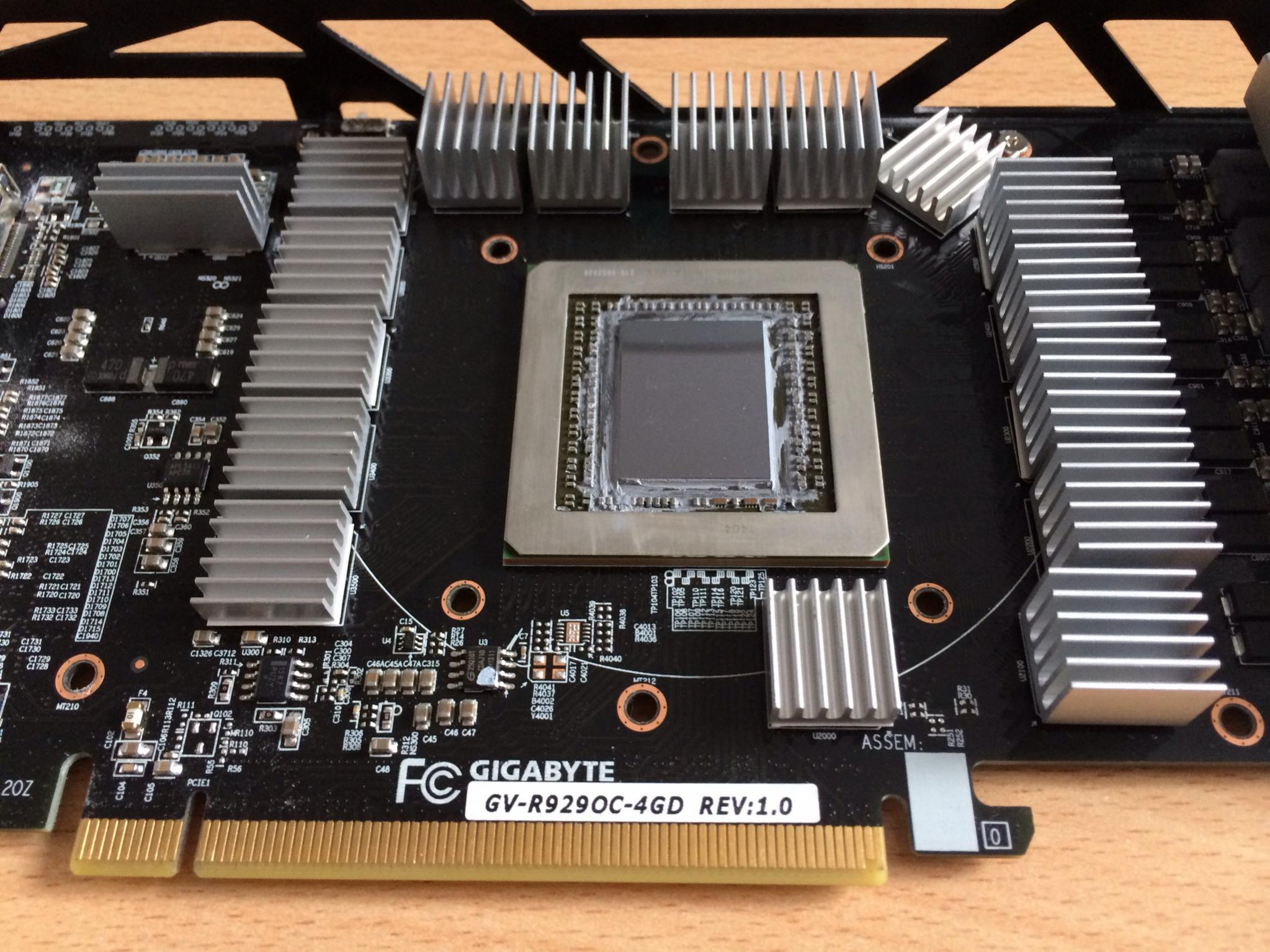

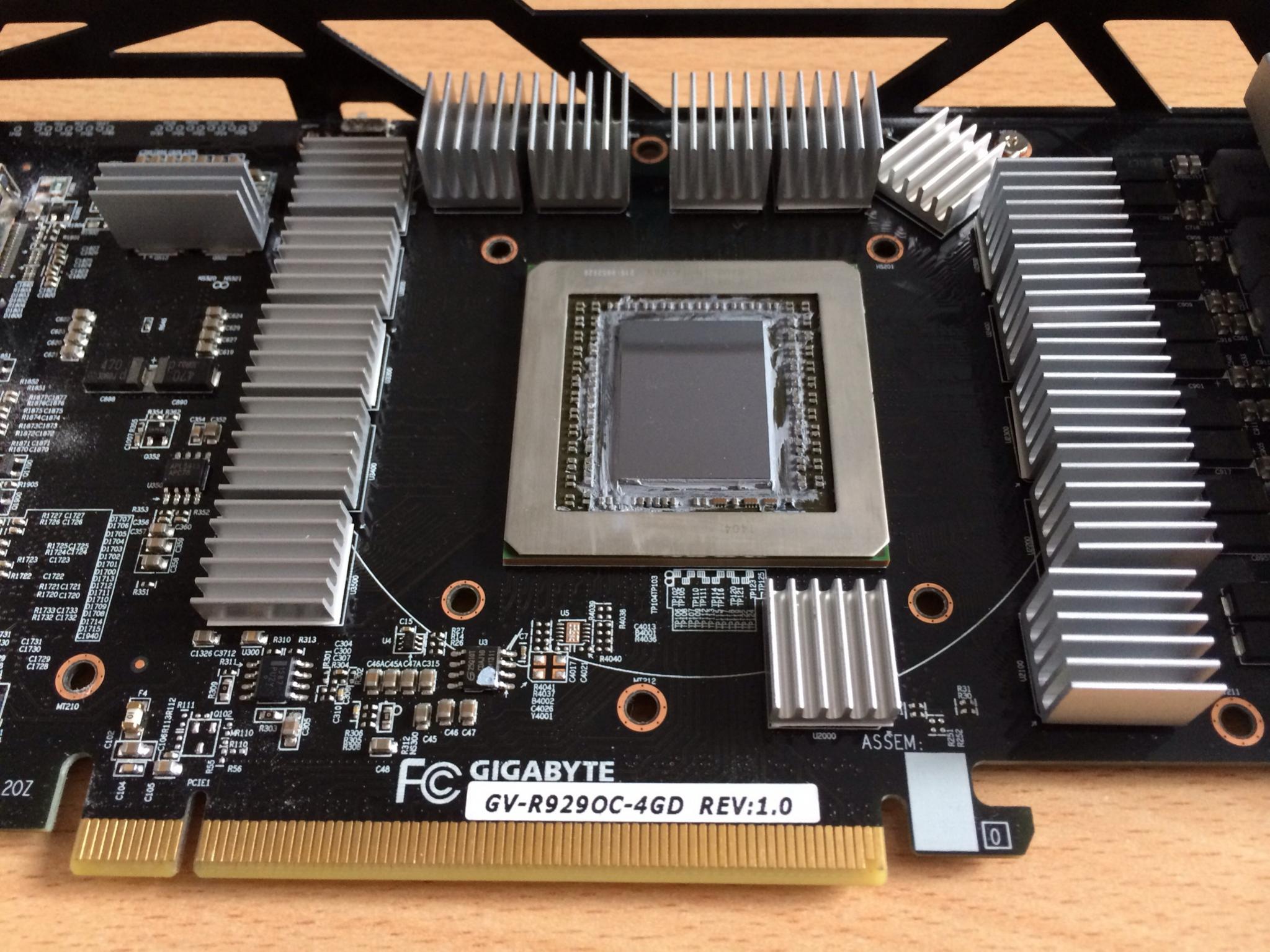

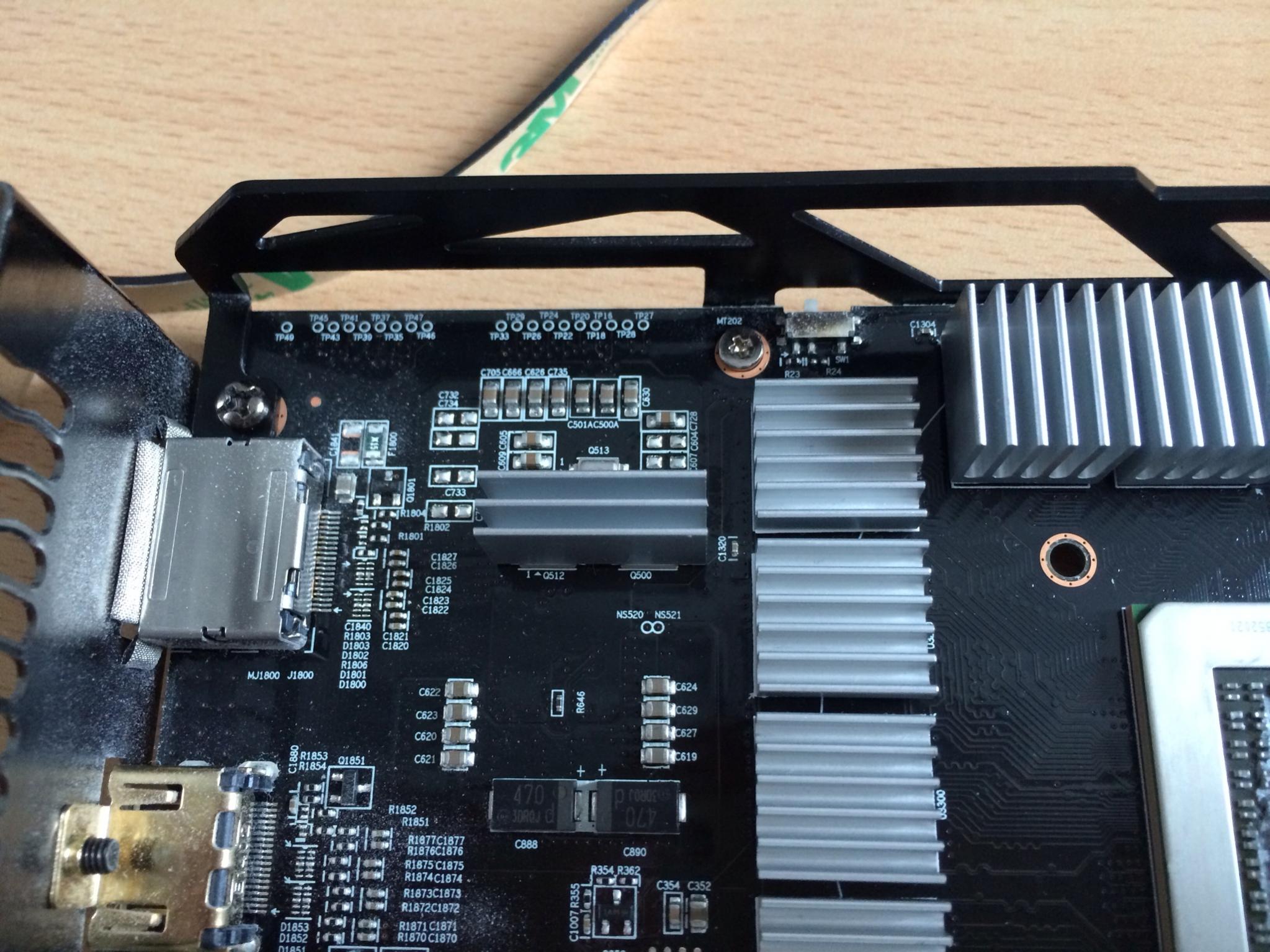

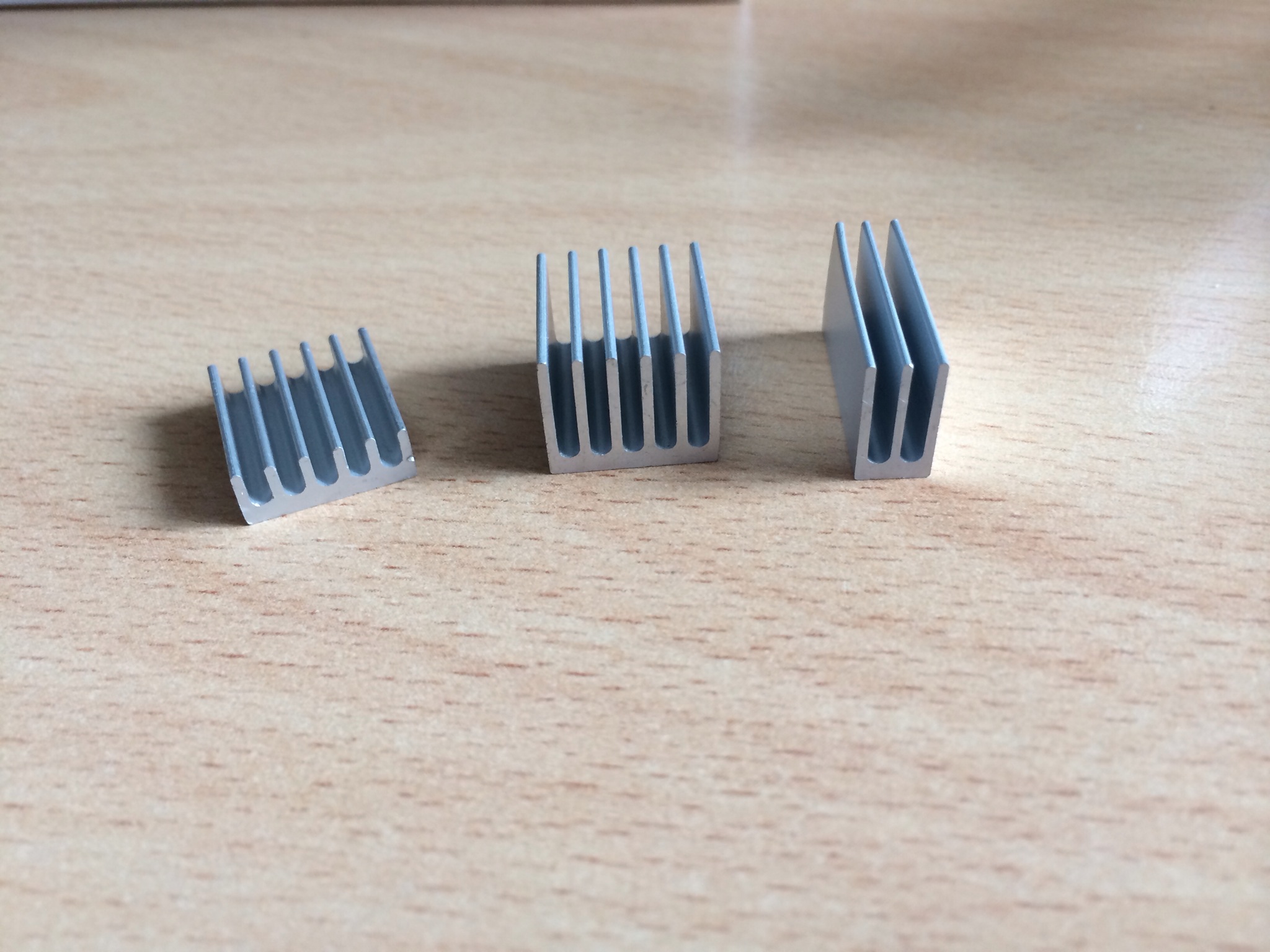

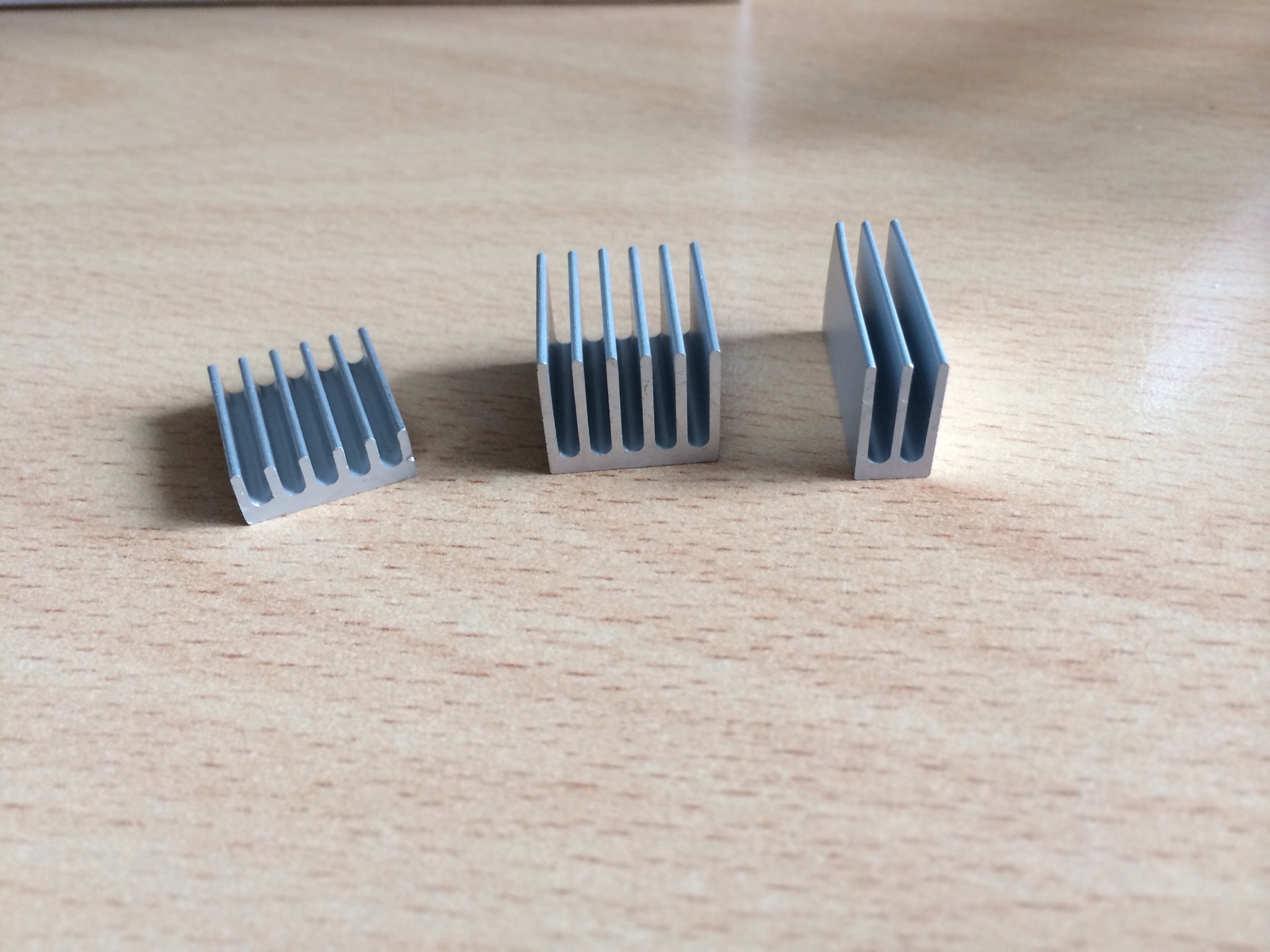

Nun gehs an die RAM Kühlkörperchen. Diese sind für die R9 sehr genau abgezählt, man hat vielleicht hinterher noch ein paar schmale Kühlkörperchen über.

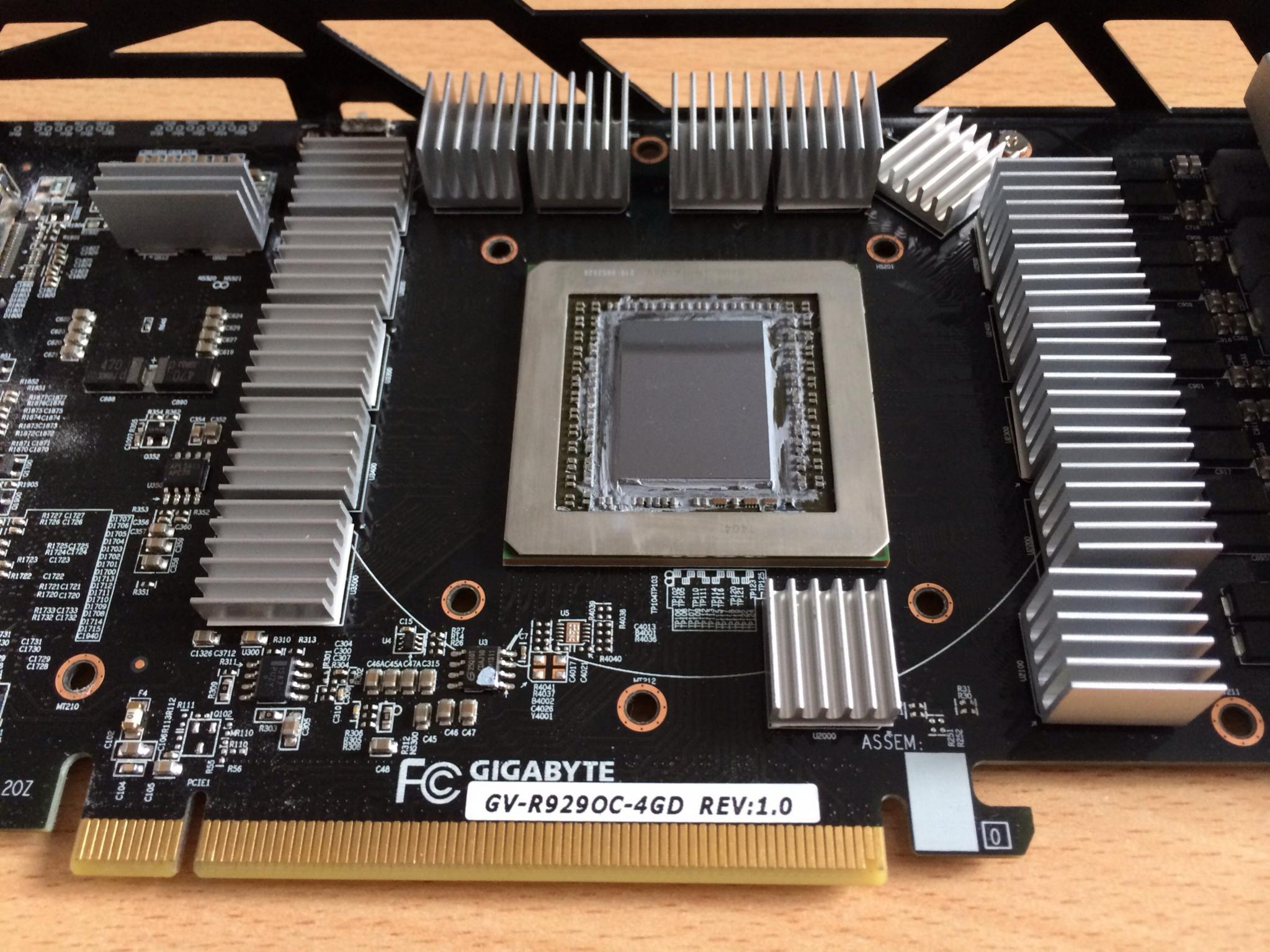

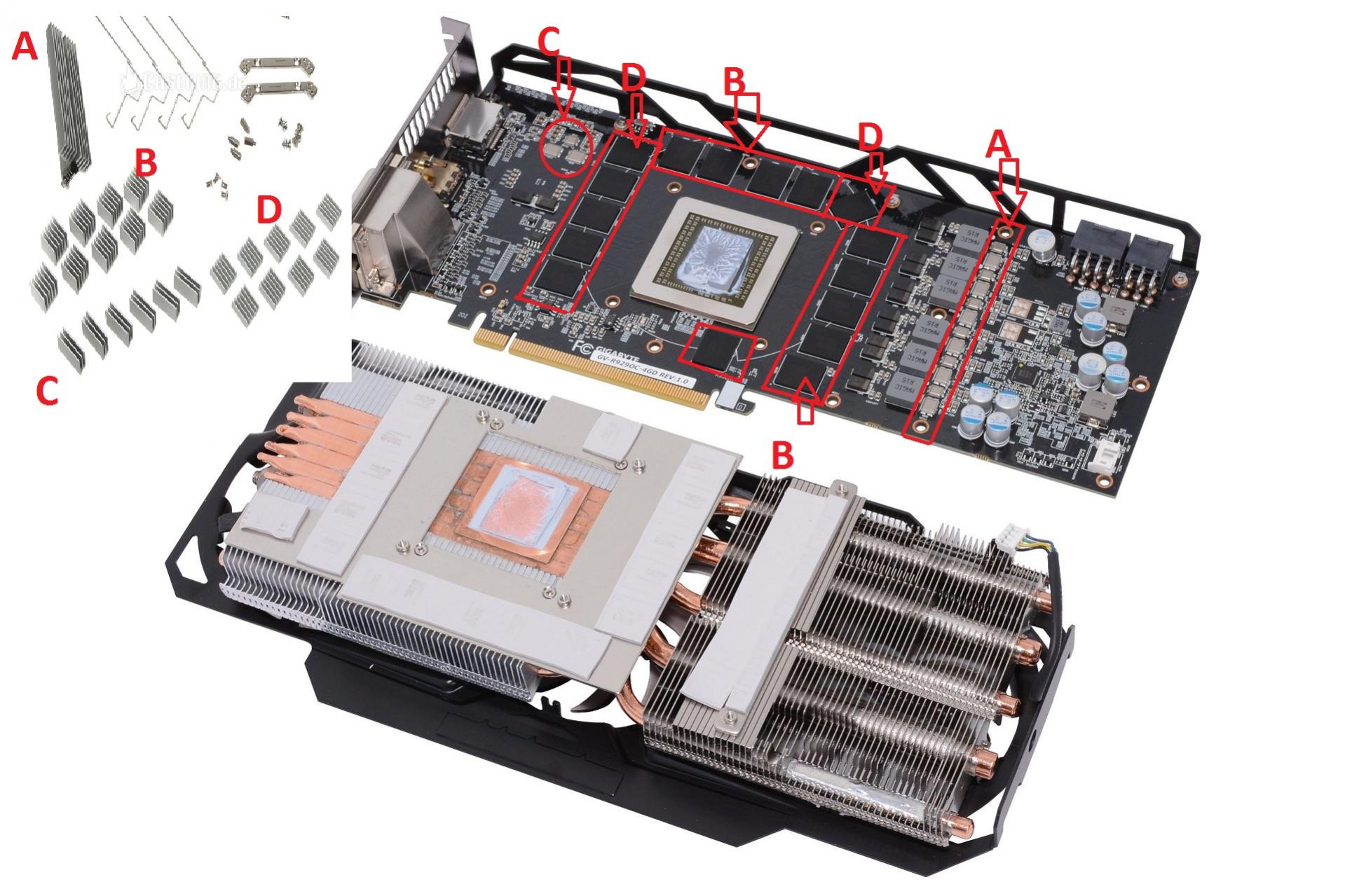

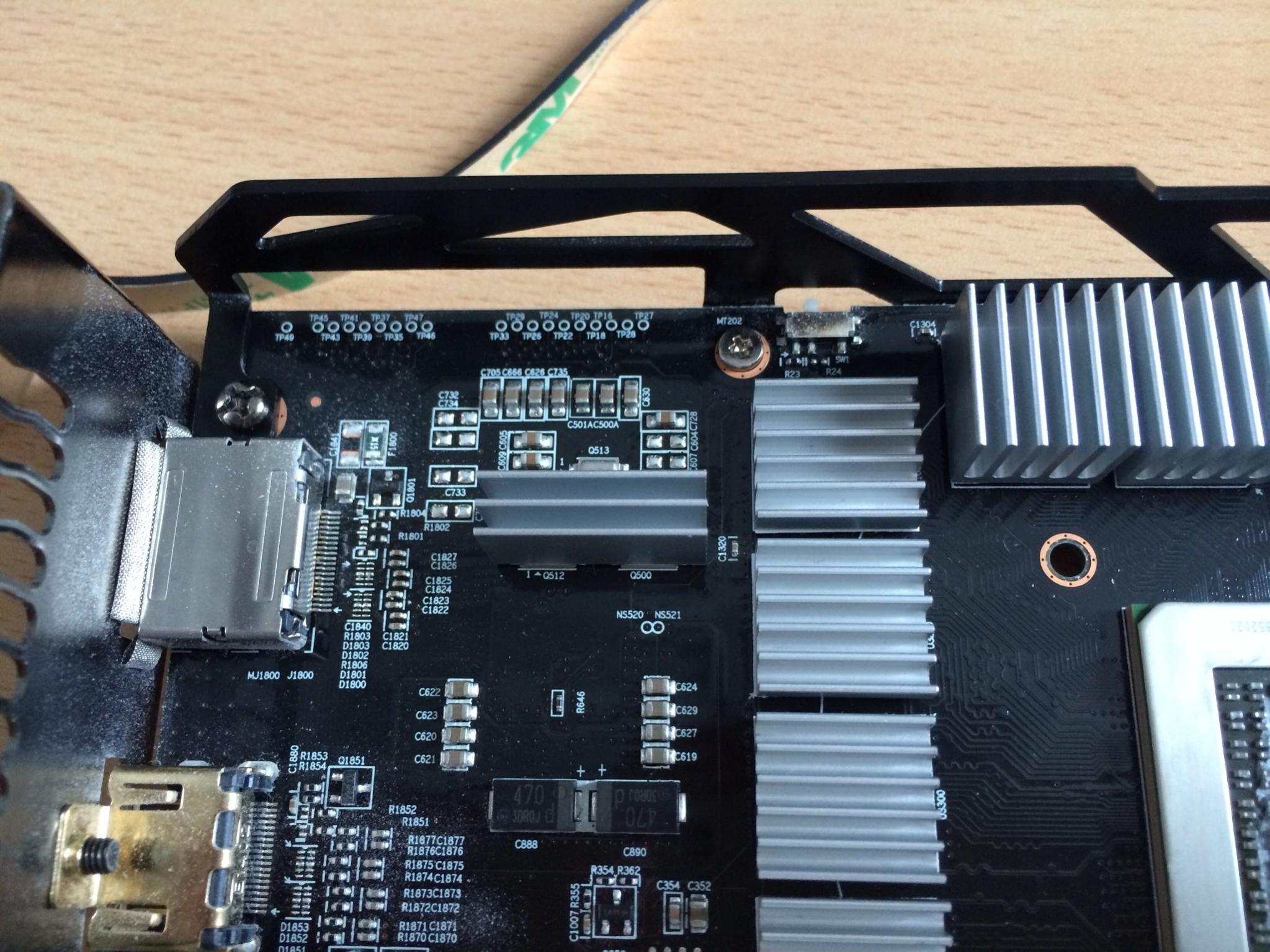

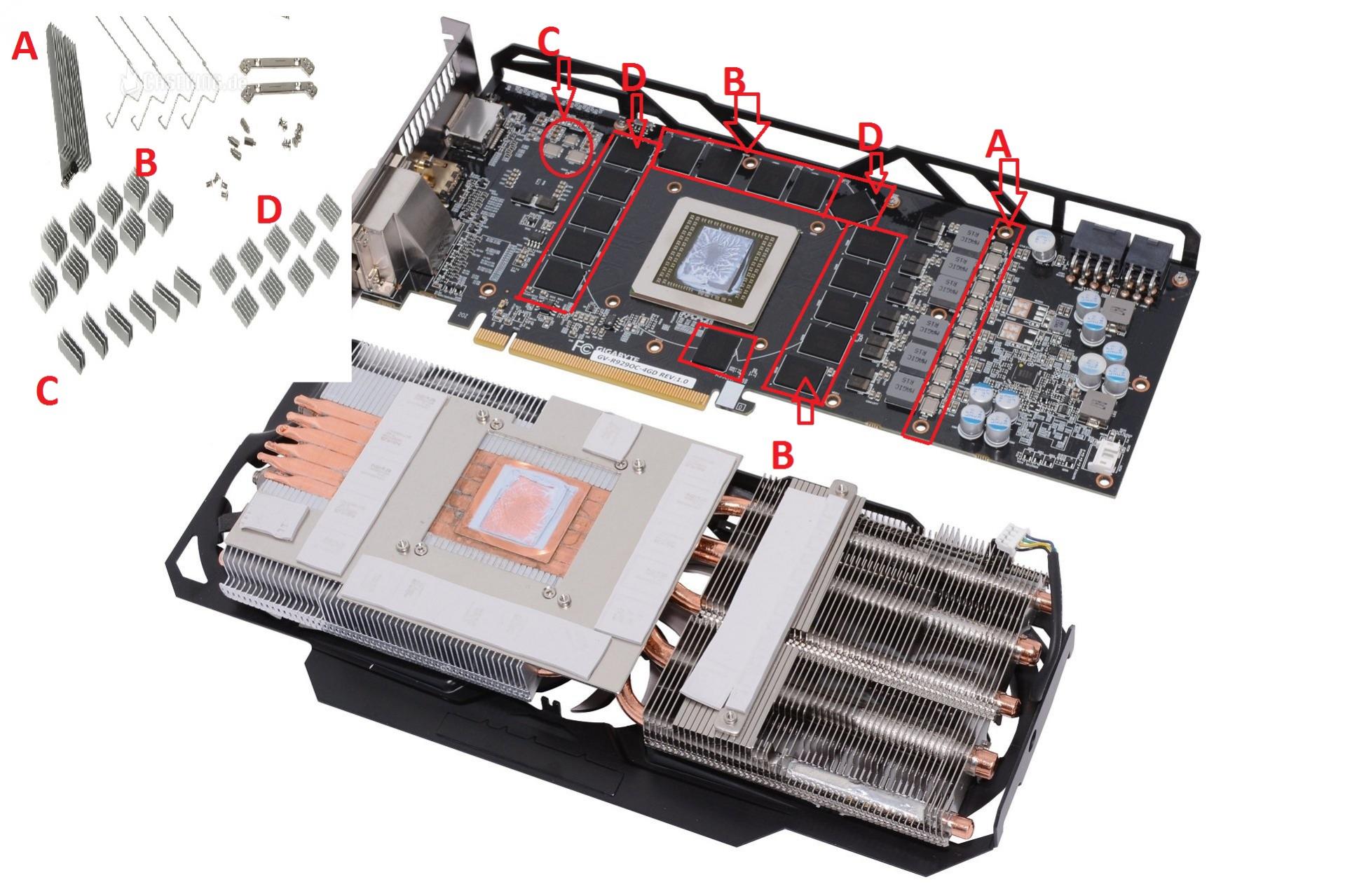

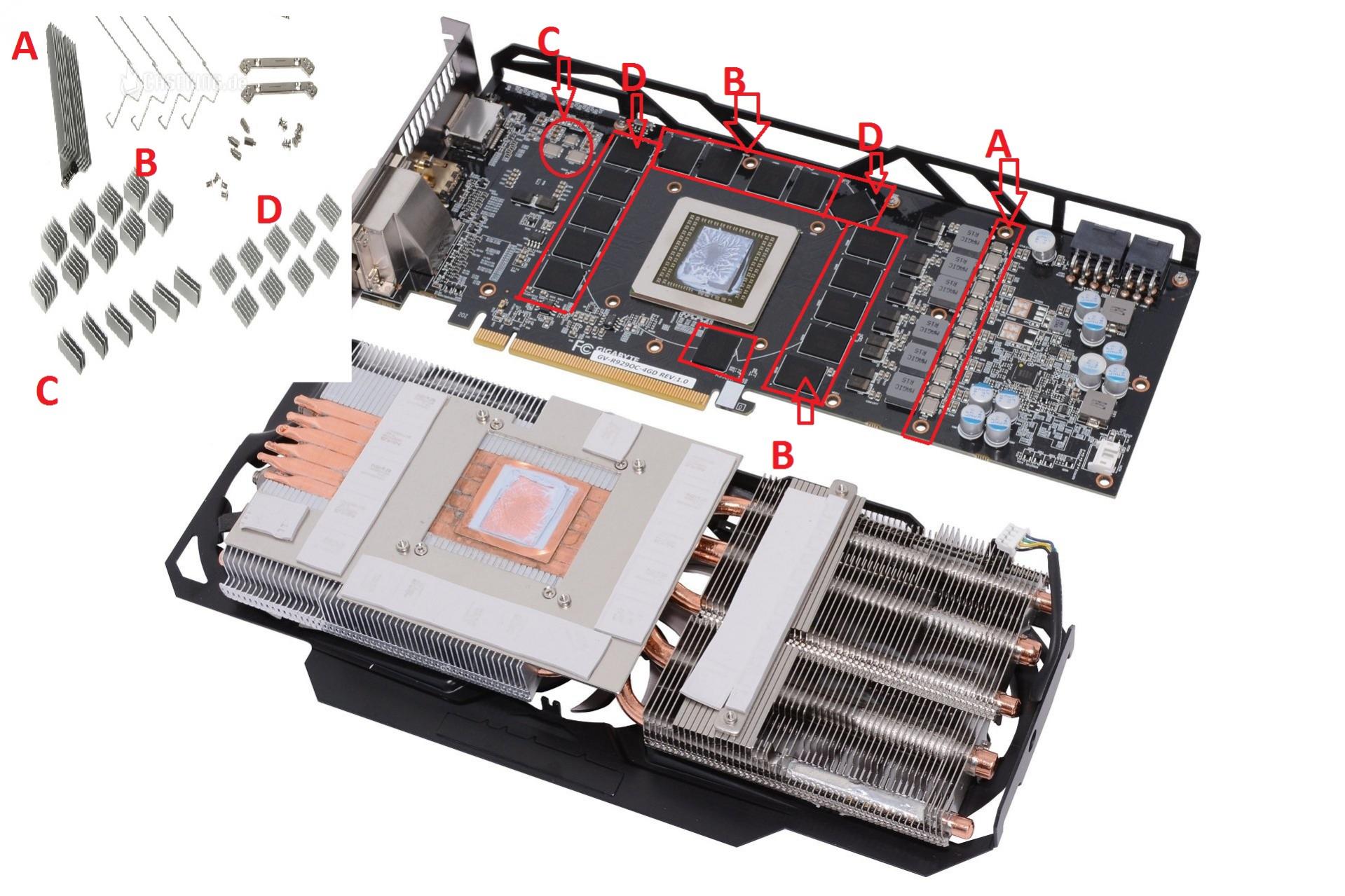

Als erstes wird ein Klebepad aus dem ganzen Streifen freigelegt und der Kühlkörper mit ein wenig Druck ca. 5 - 10 sekunden fixiert. Danach kann das Pad mit Kühlkörper einfach abgezogen werden. Nun wird anhand dieser Zeichnung (Danke an Raijintek_Tony) die RAM-Kühlkörper und VRM-Kühler verteilt. Mit ein paar sekunden druck wird der Kühlkörper auf den Baustein gedrückt.
Großer seitlicher Druck kann zu diesem Zeitpunkt dazu führen, dass die Kühlkörper wieder abgehen.

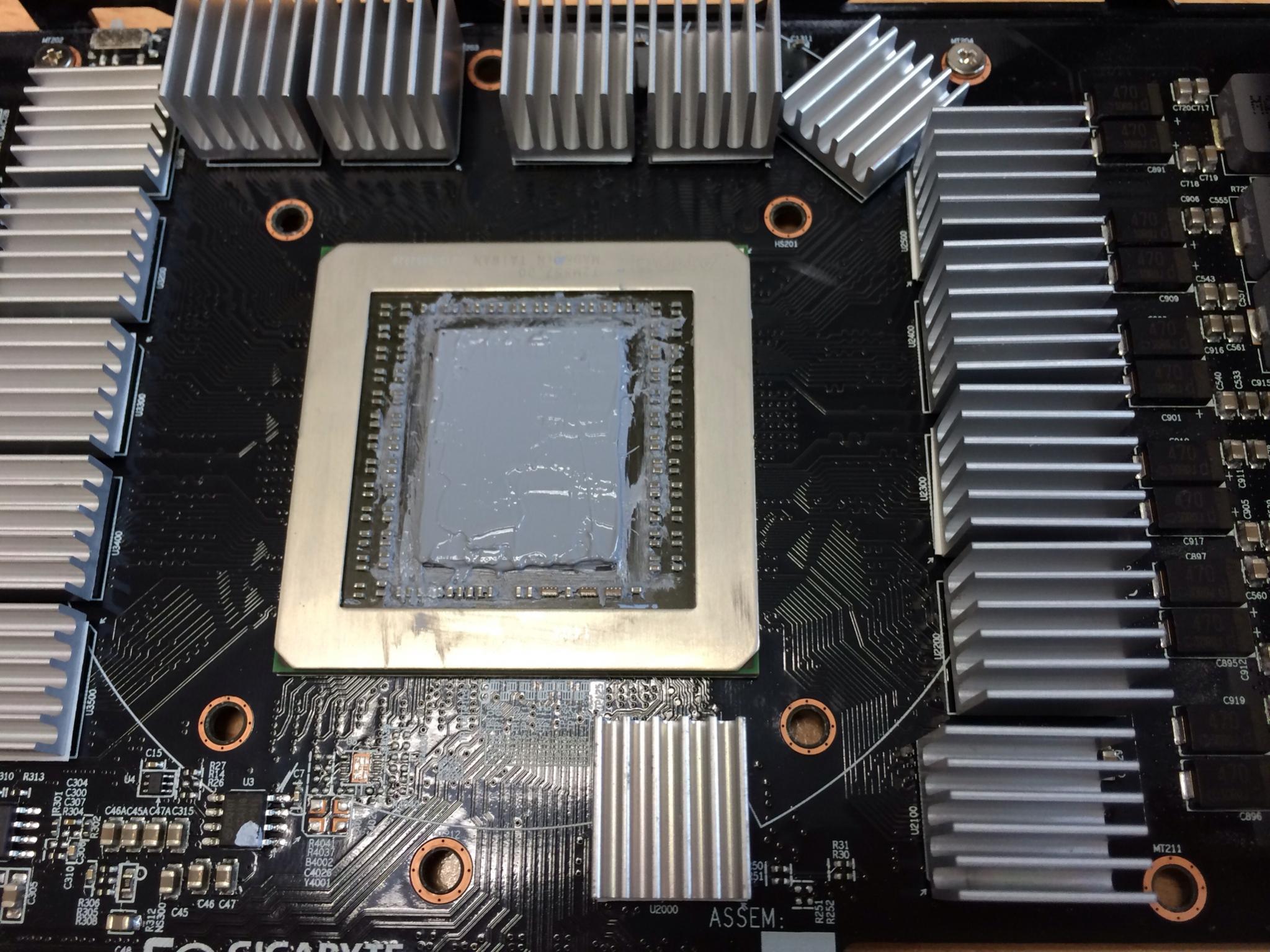

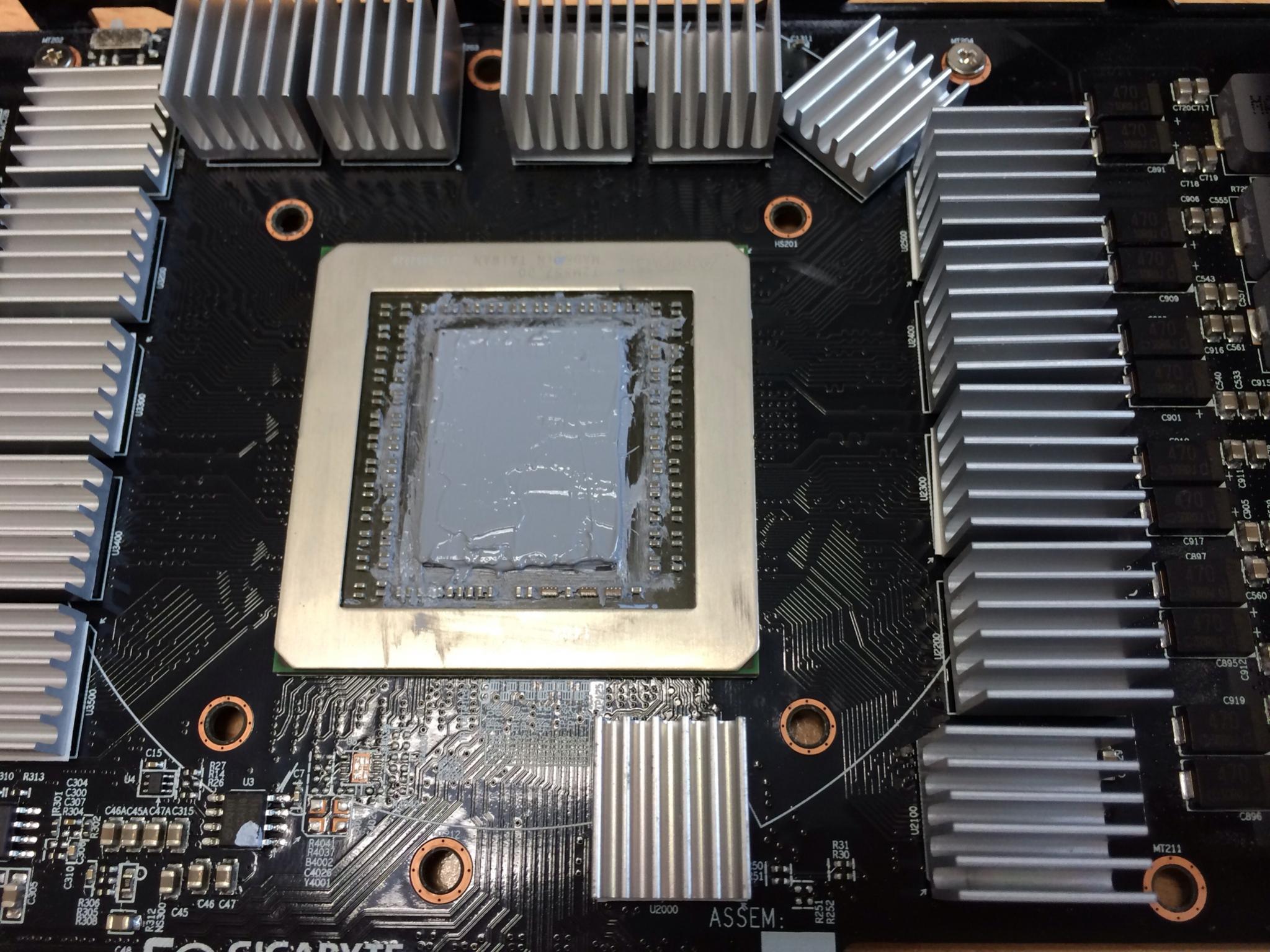

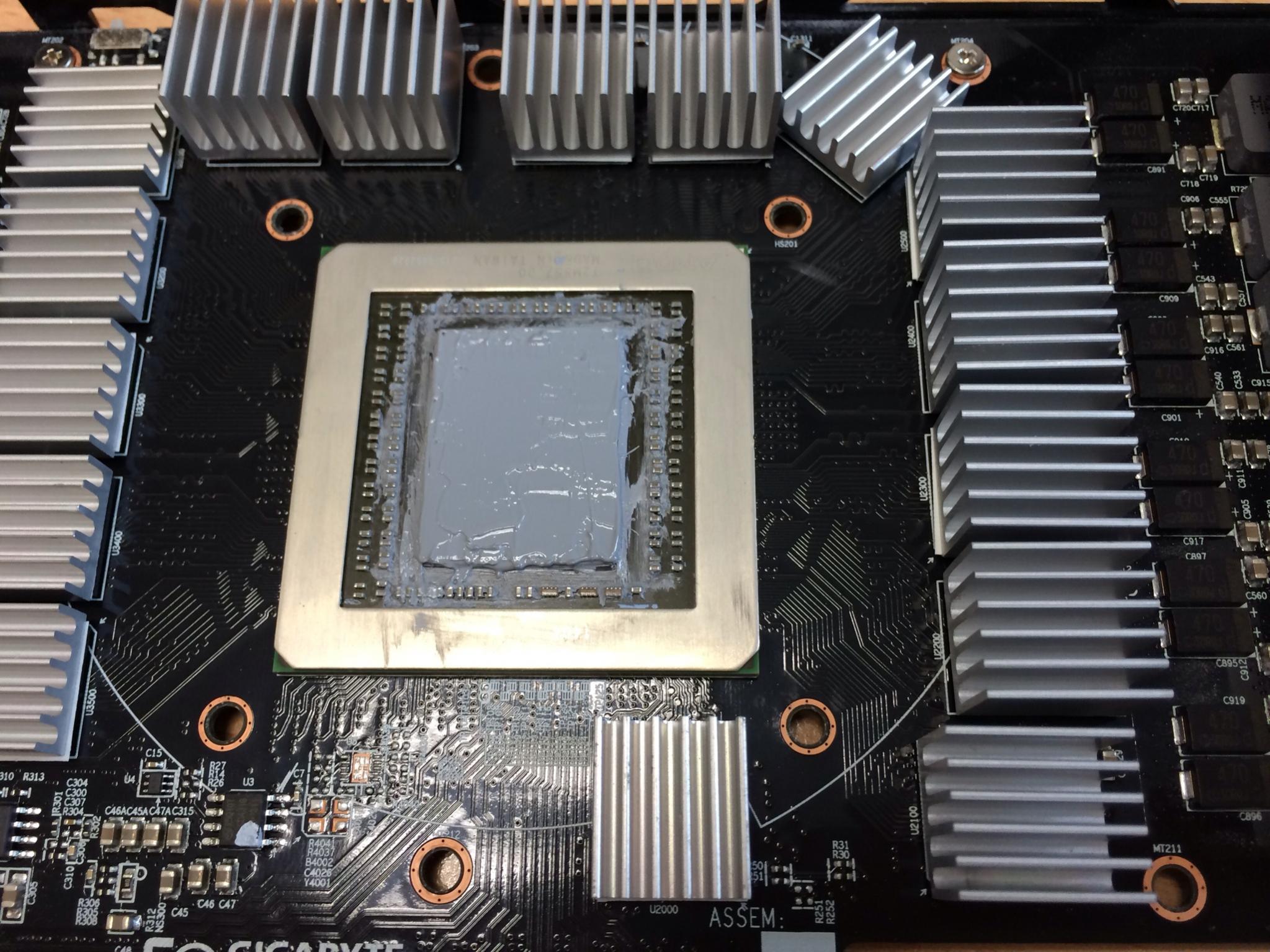

Nun muss noch die neue Wärmeleitpaste auf die GPU aufgetragen werden. Hierfür verwende ich die Arctic MX-4. Beim auftragen ist darauf zu achten, das so wenig wie möglich, so viel wie nötig aufgetragen und mithilfe einer alten Scheckkarte oder anderem, dieses auf dem Chip verteilt wird ( klecksmethode und über-kreuz sind recht umstritten in puncto effizienz). Edit sagt: Danke für den Tipp mit dem abmachen etc. aber ich hab im Nachgang nach dem Bild nochmal alles geglättet und überschüssiges entfernt.
Das war jetzt so die Grundmontage des ganzen. Jetzt können wir uns der Endmontage widmen.
Endmontage:

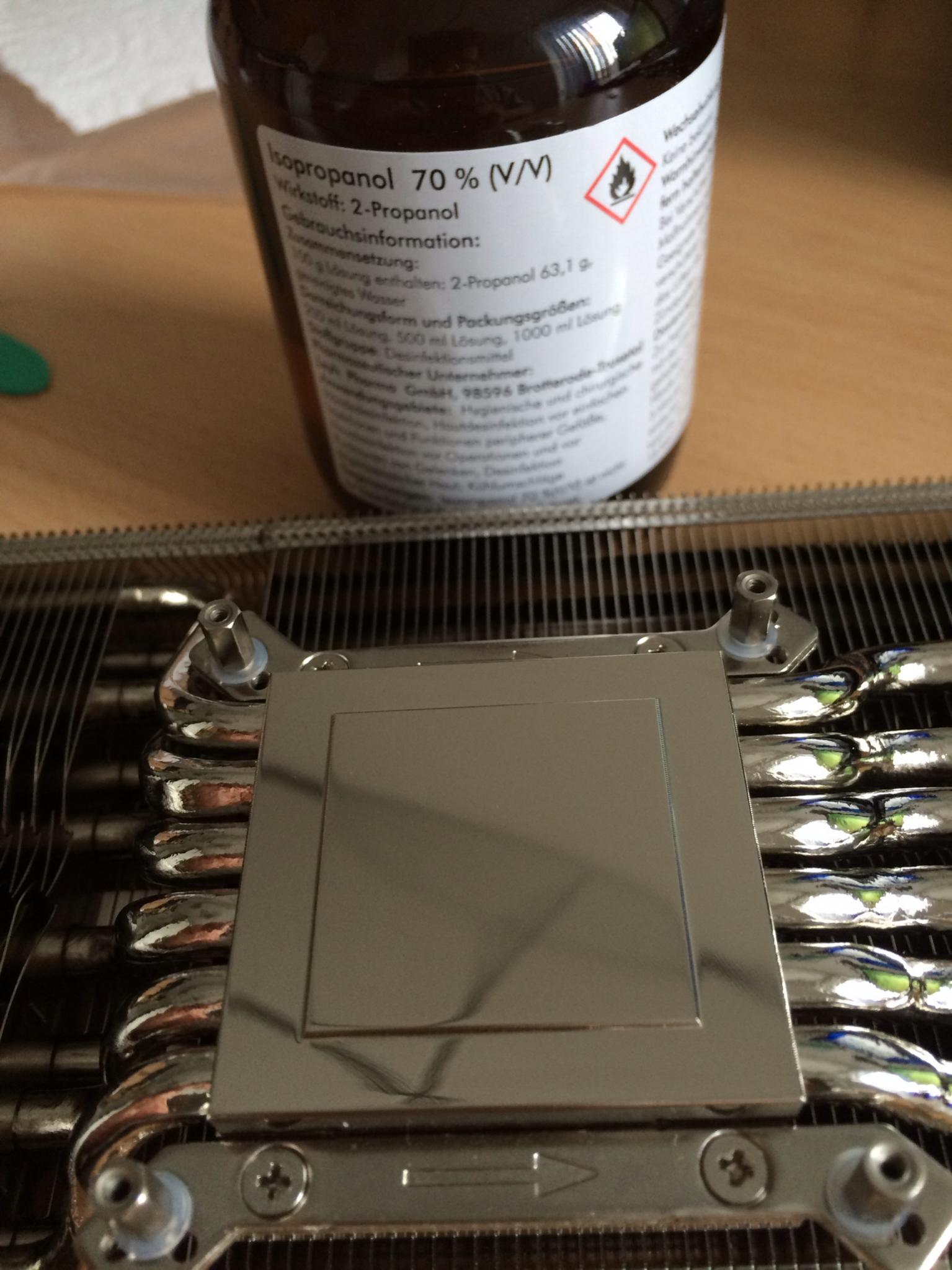

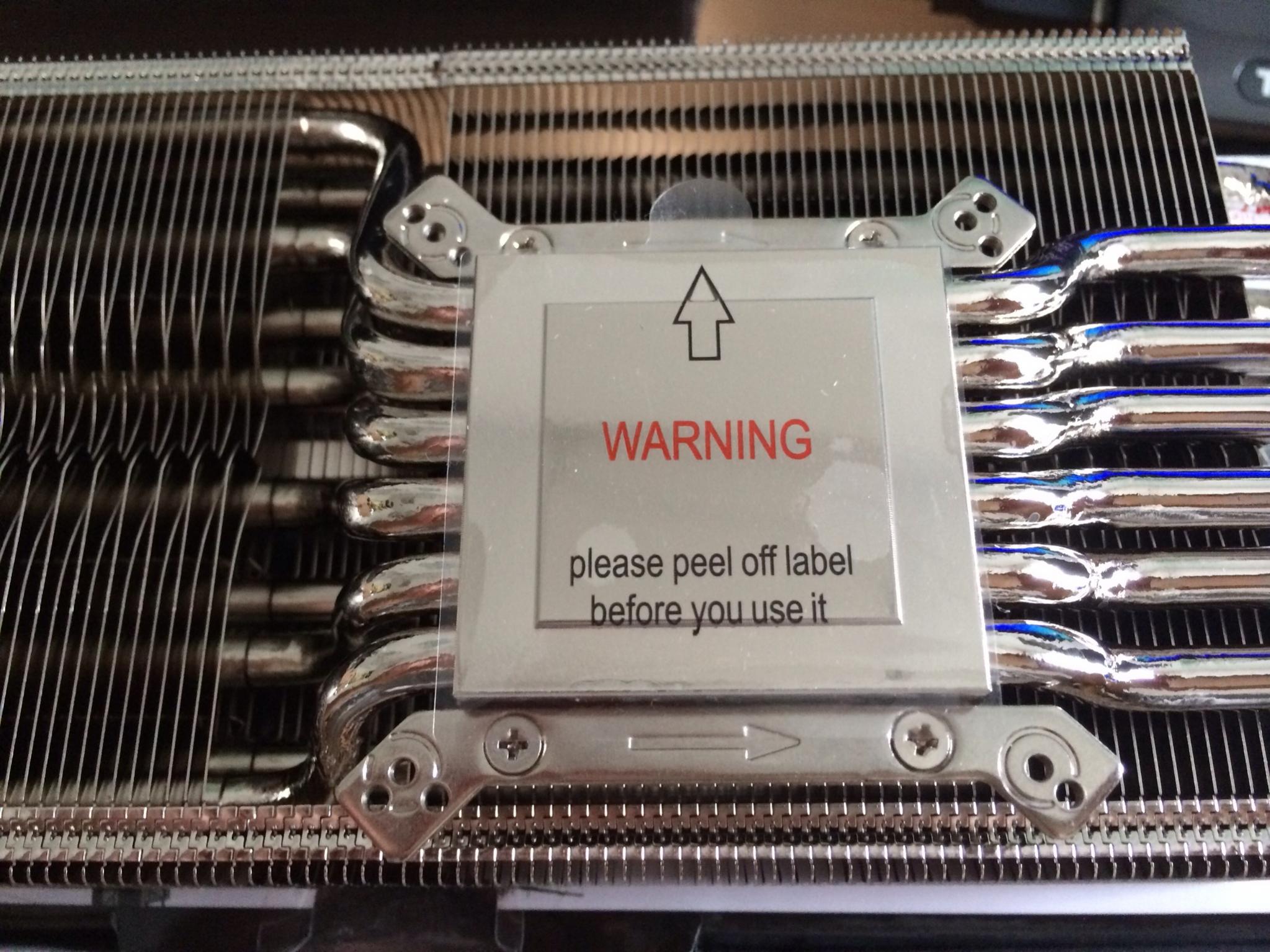

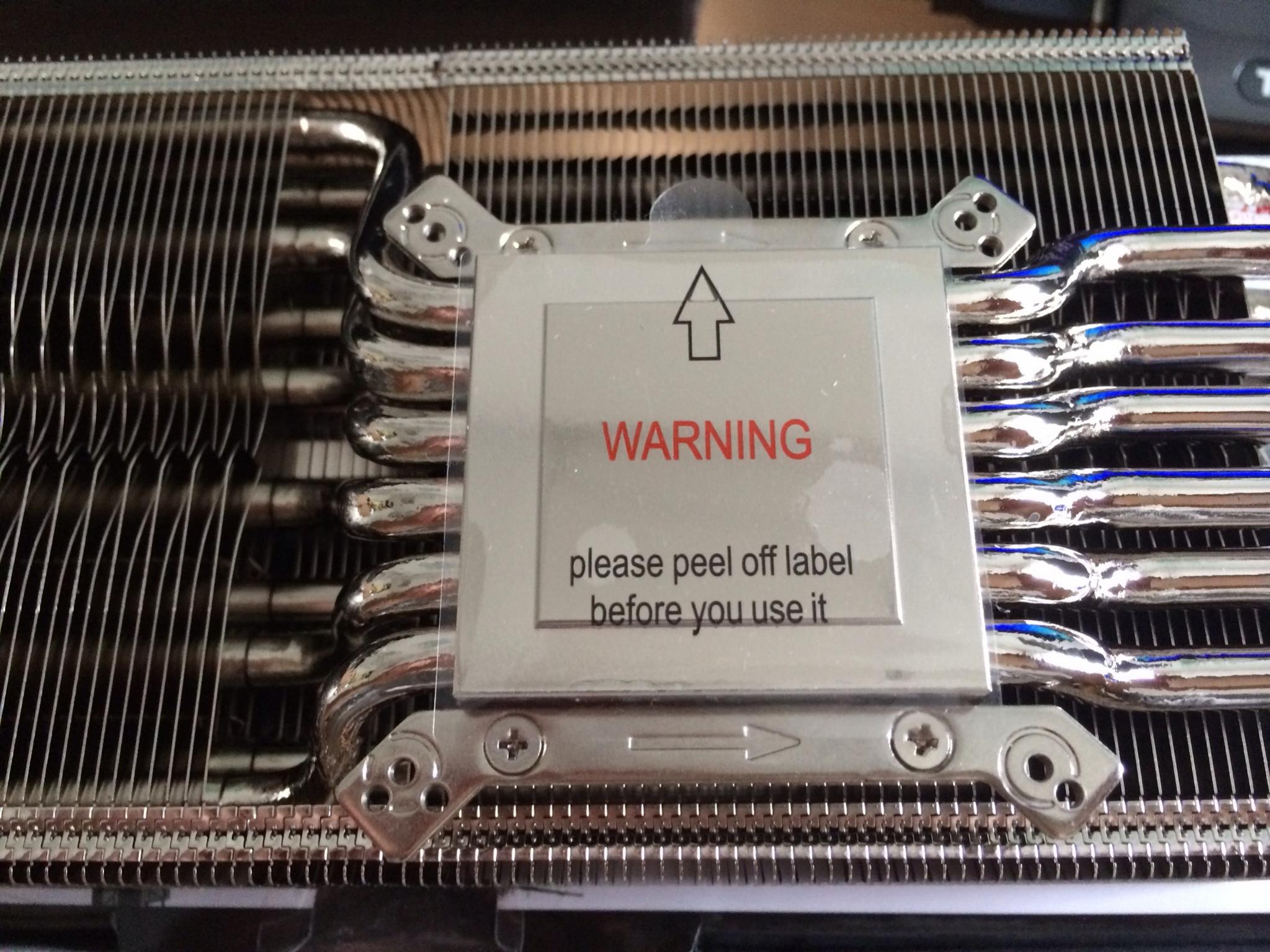

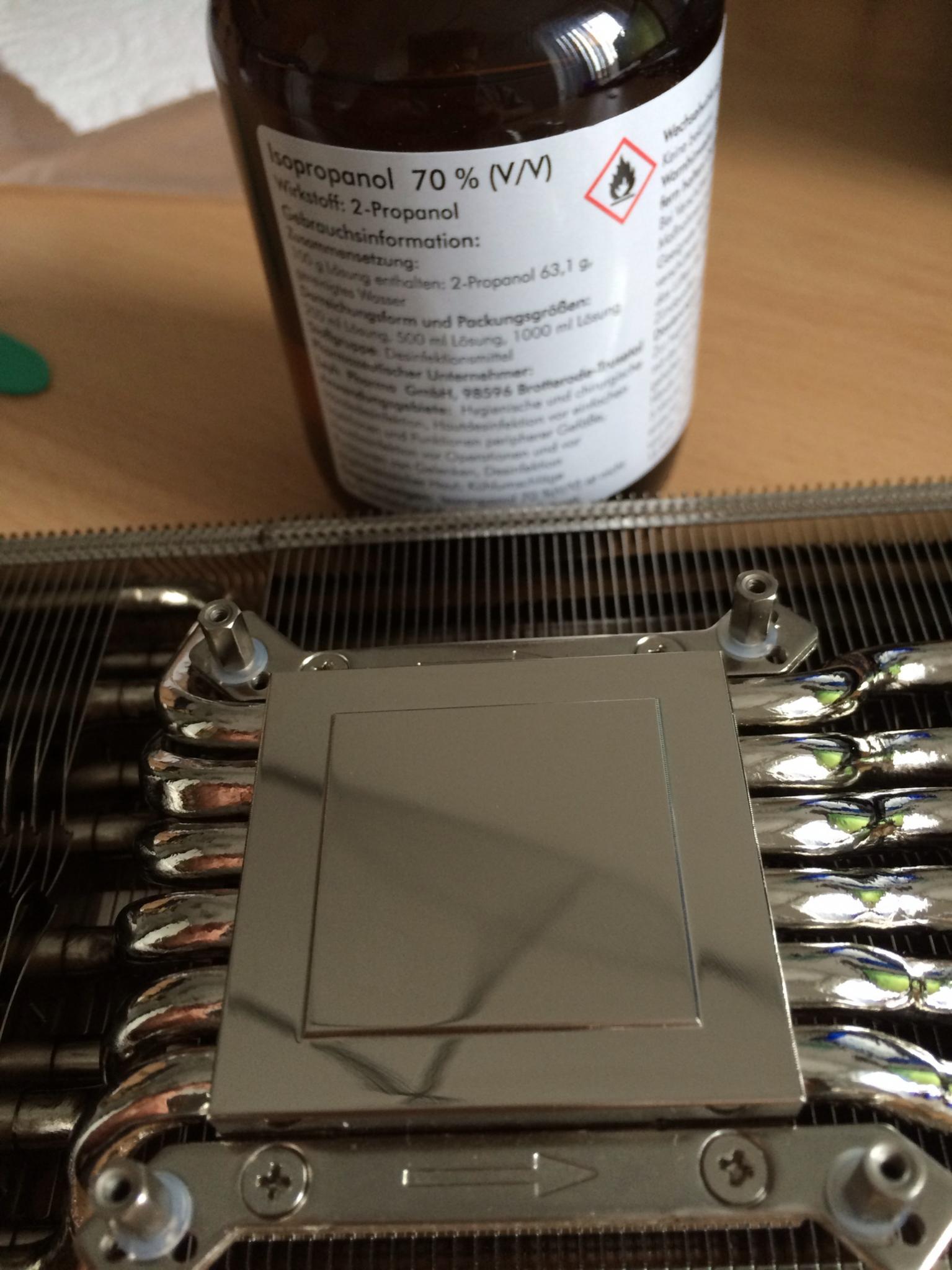

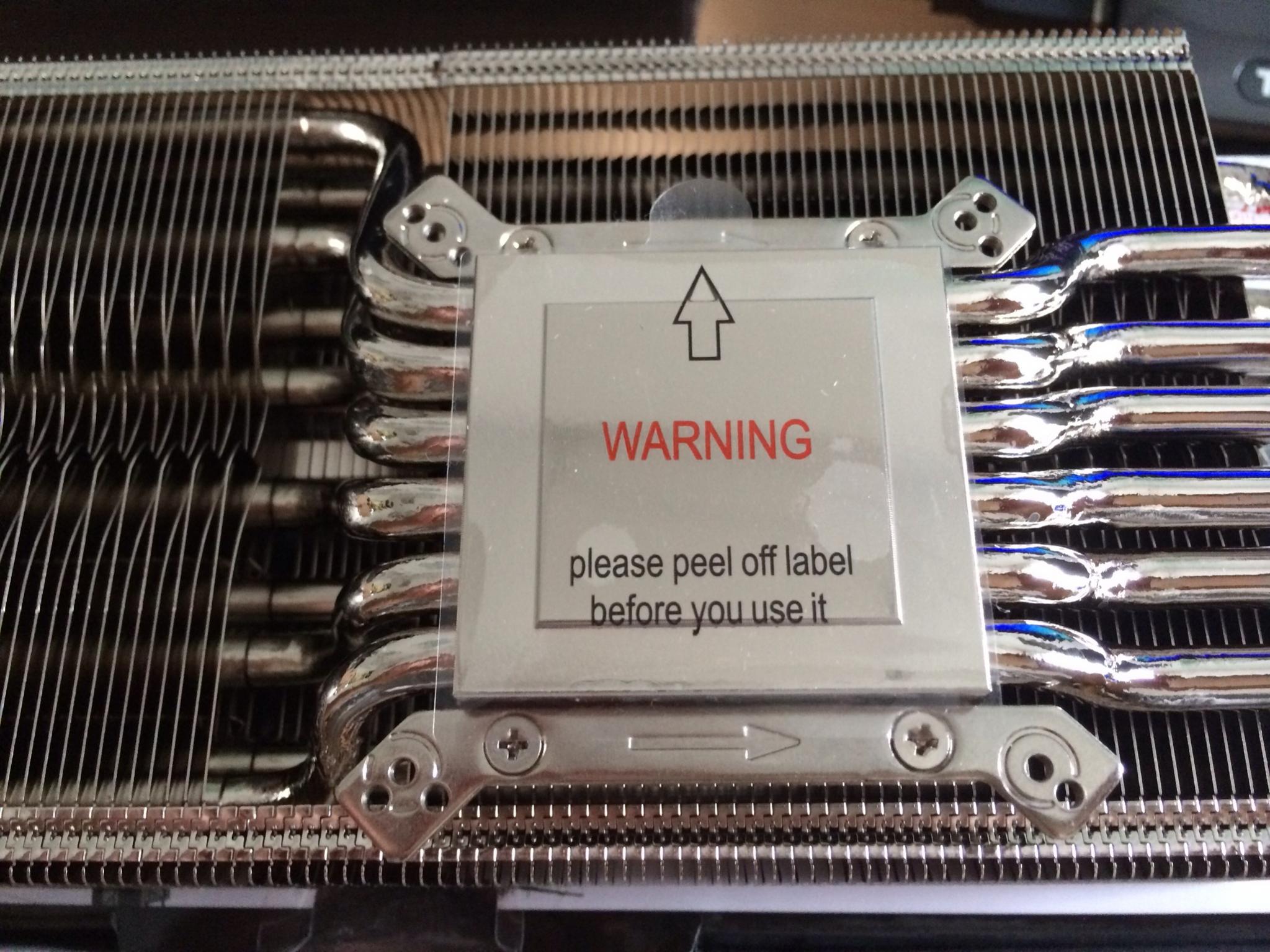

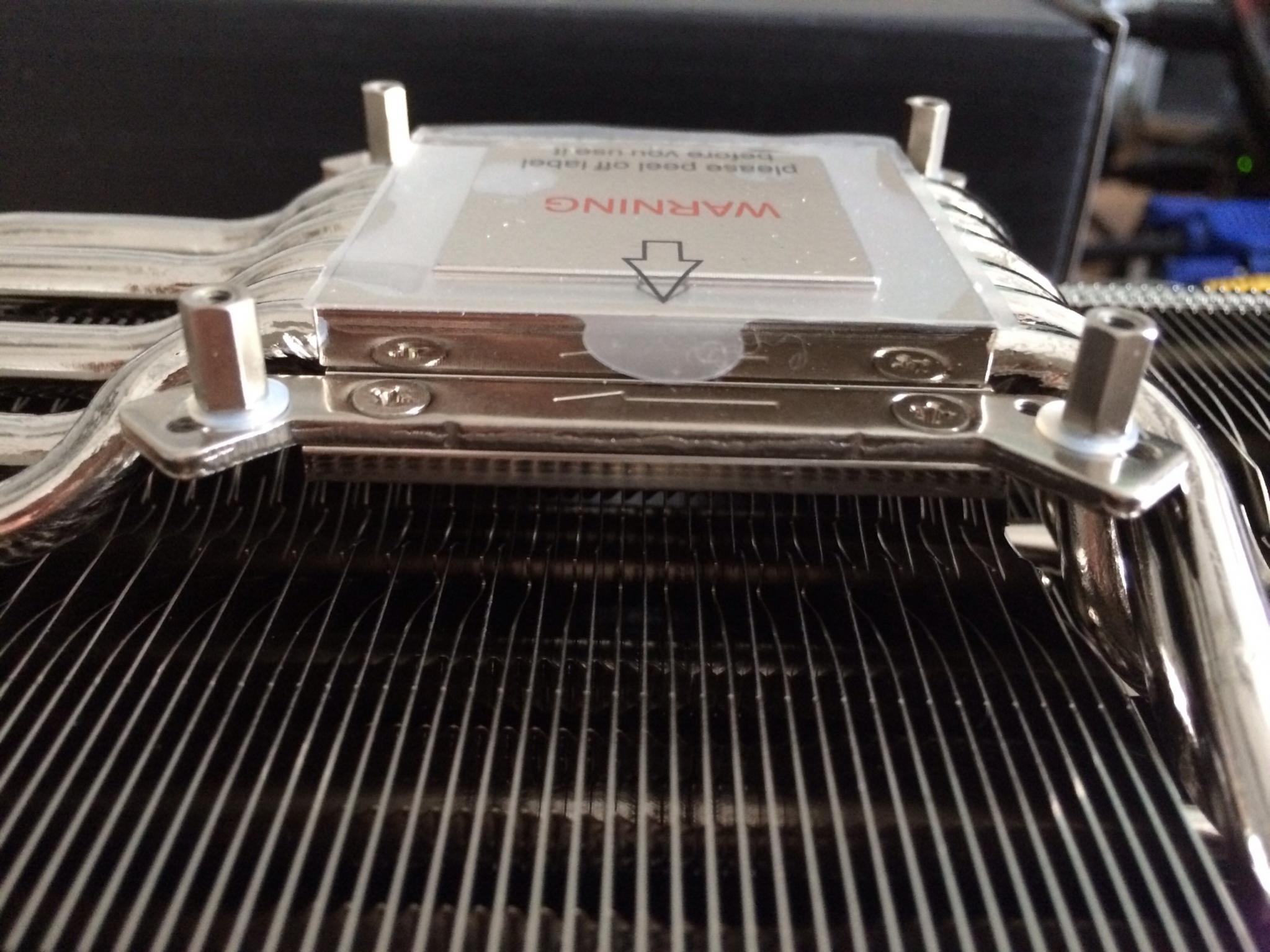

Jetzt wenden wir uns wieder unserem großen Kühler zu, und ziehen als erstes die Klebefolie ab - wichtig, sonst habt ihr über kurz oder lang ein Temperaturproblem -. Nun wird noch die blanke kühloberfläche mit Isopropanol von allen kleberückständen befreit.

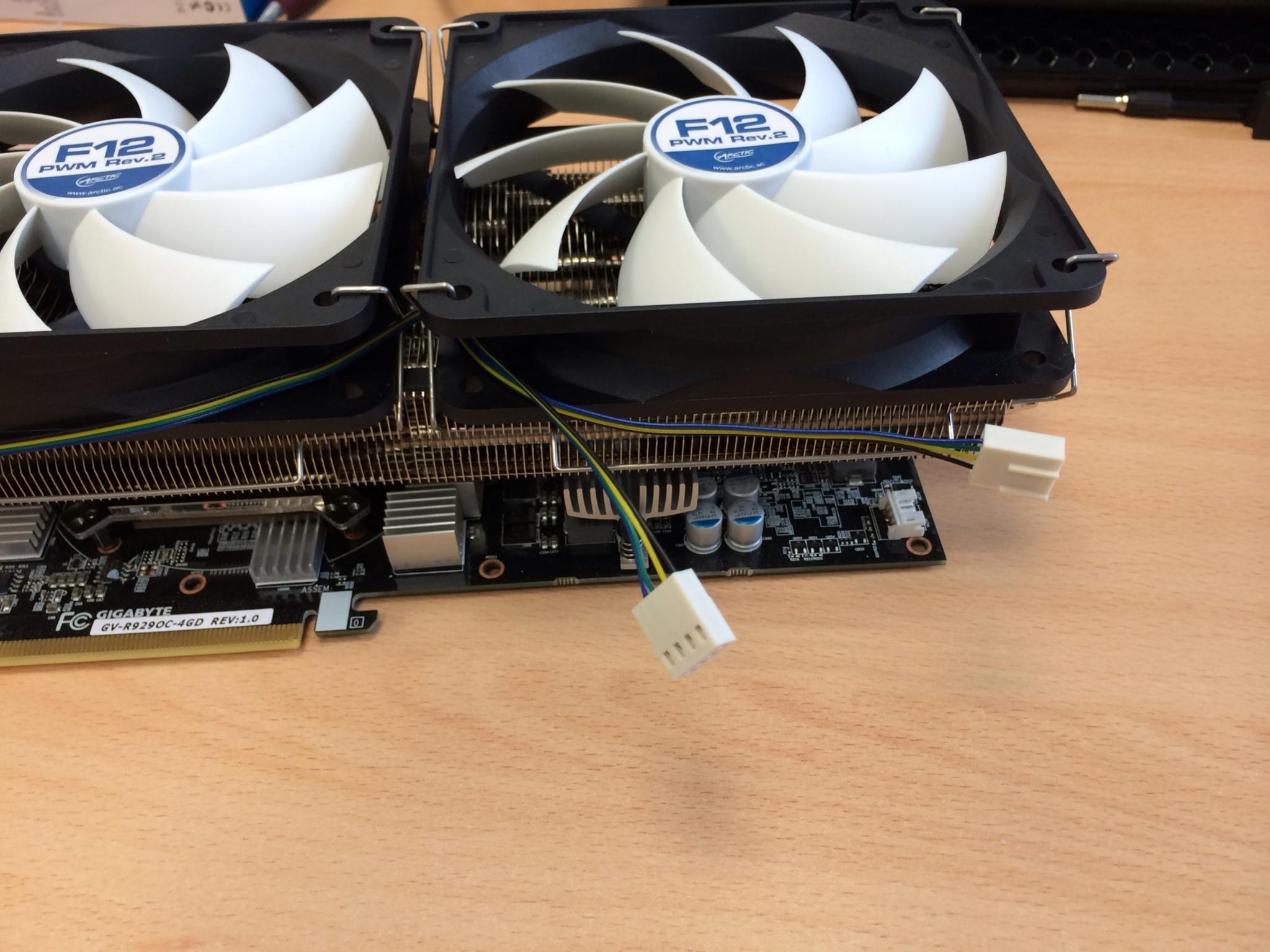

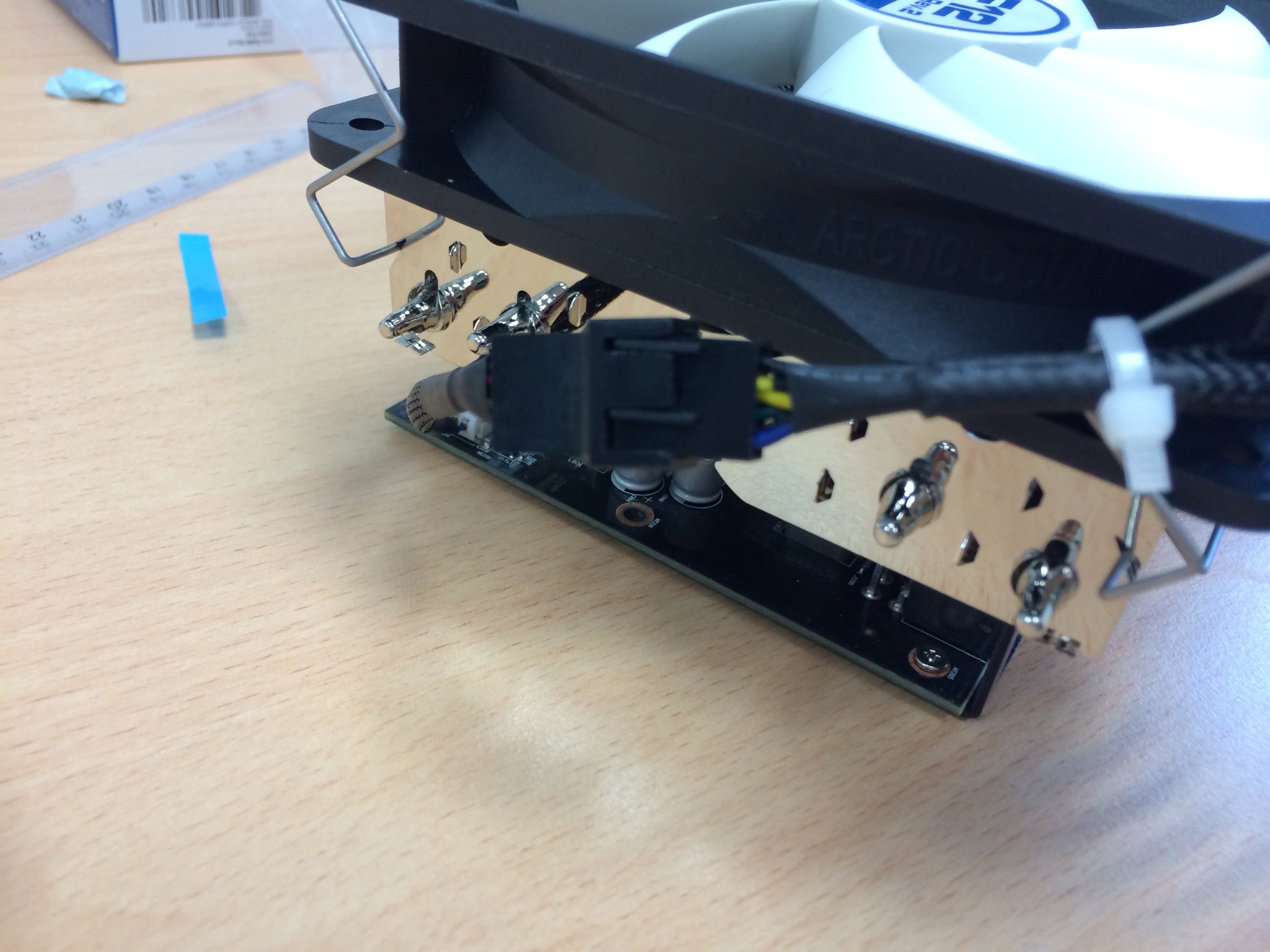

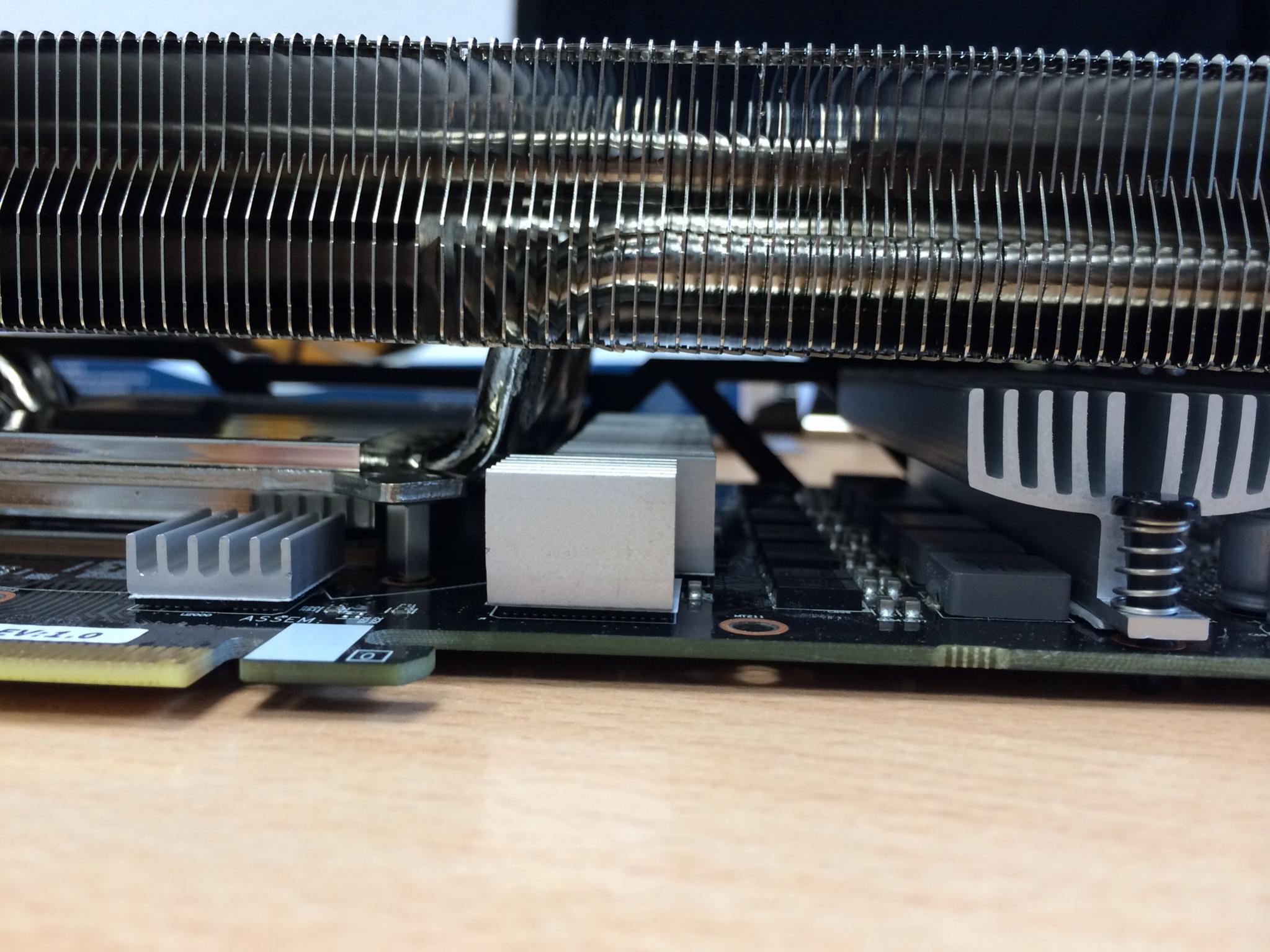

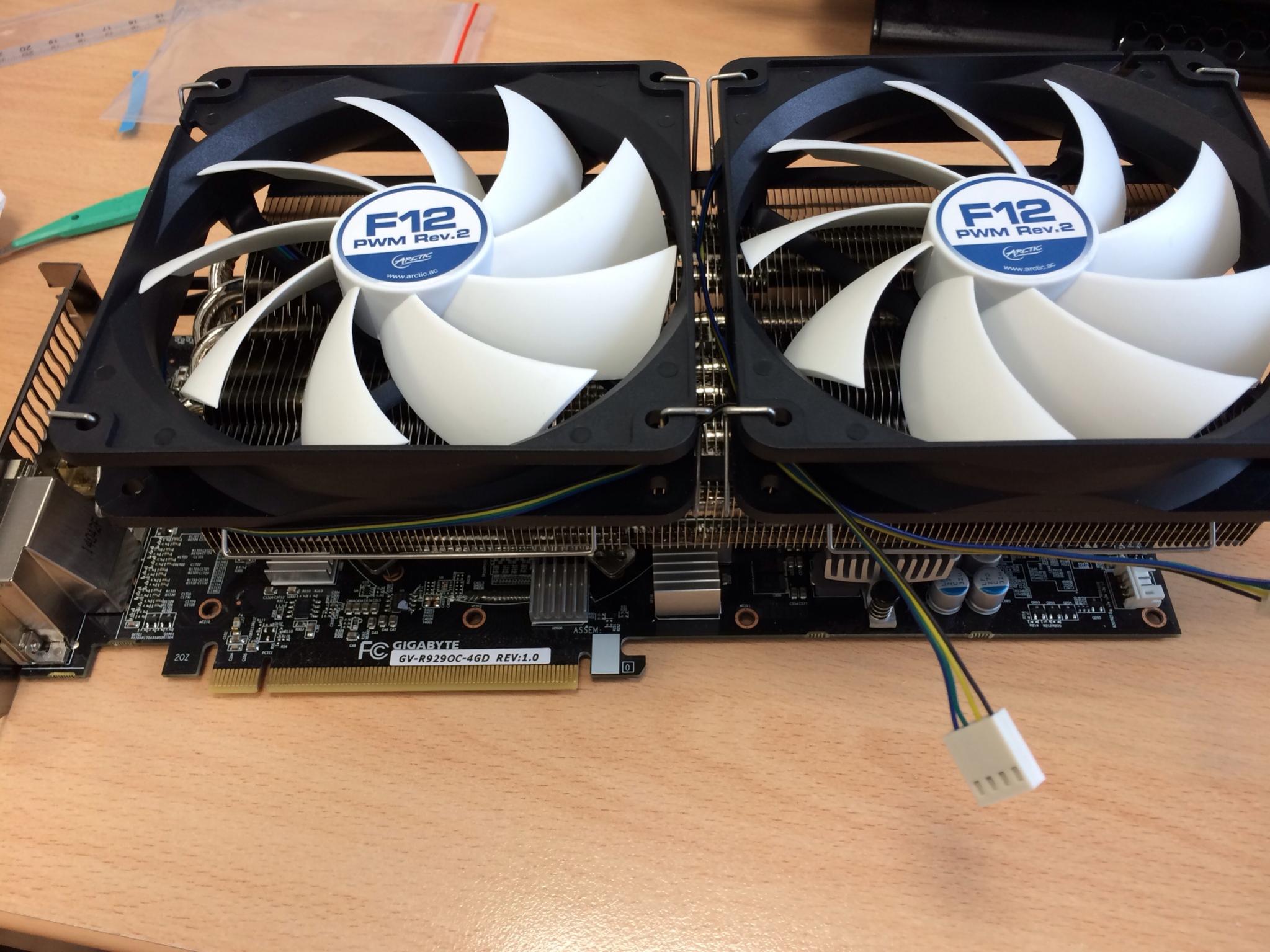

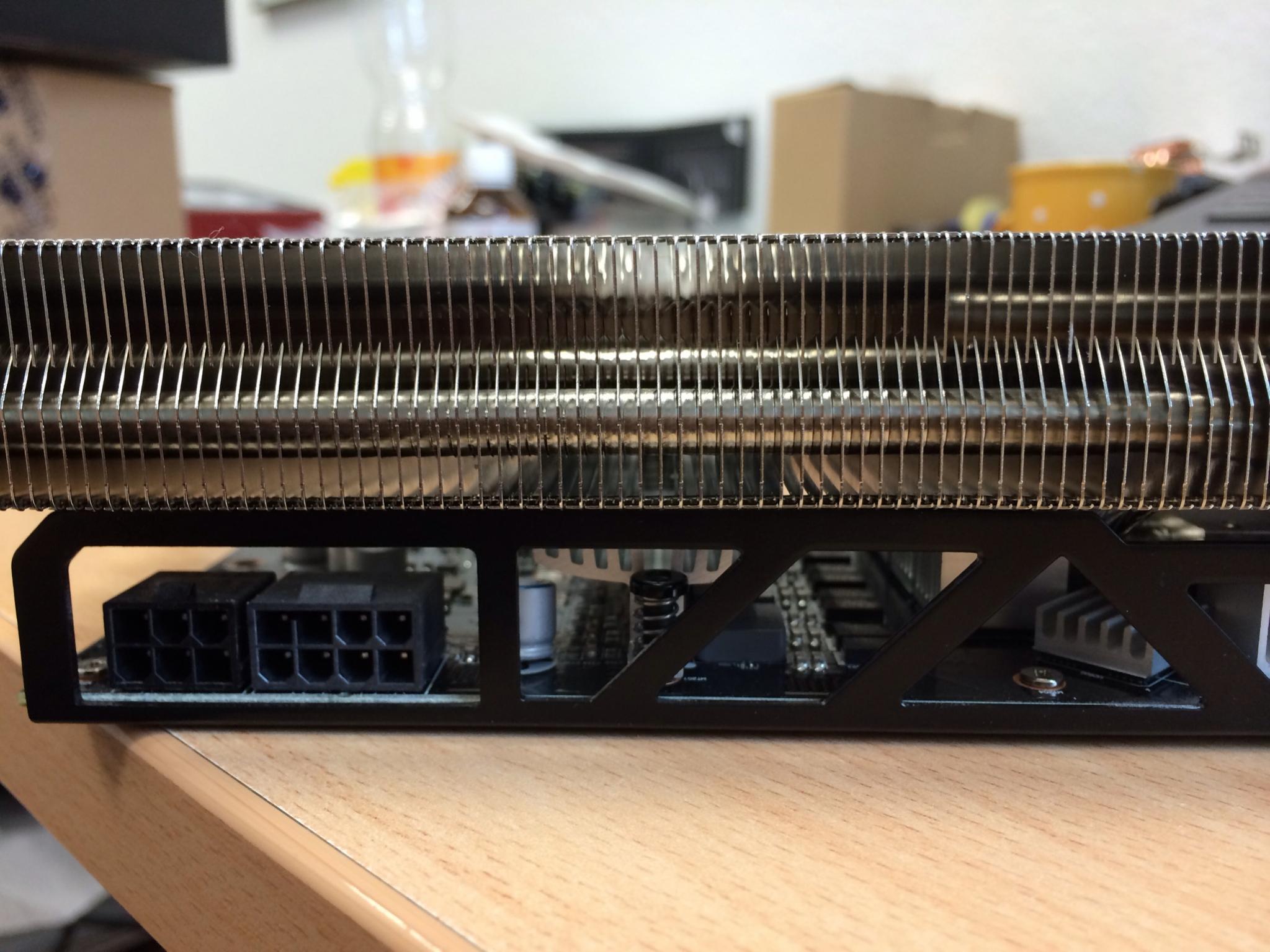

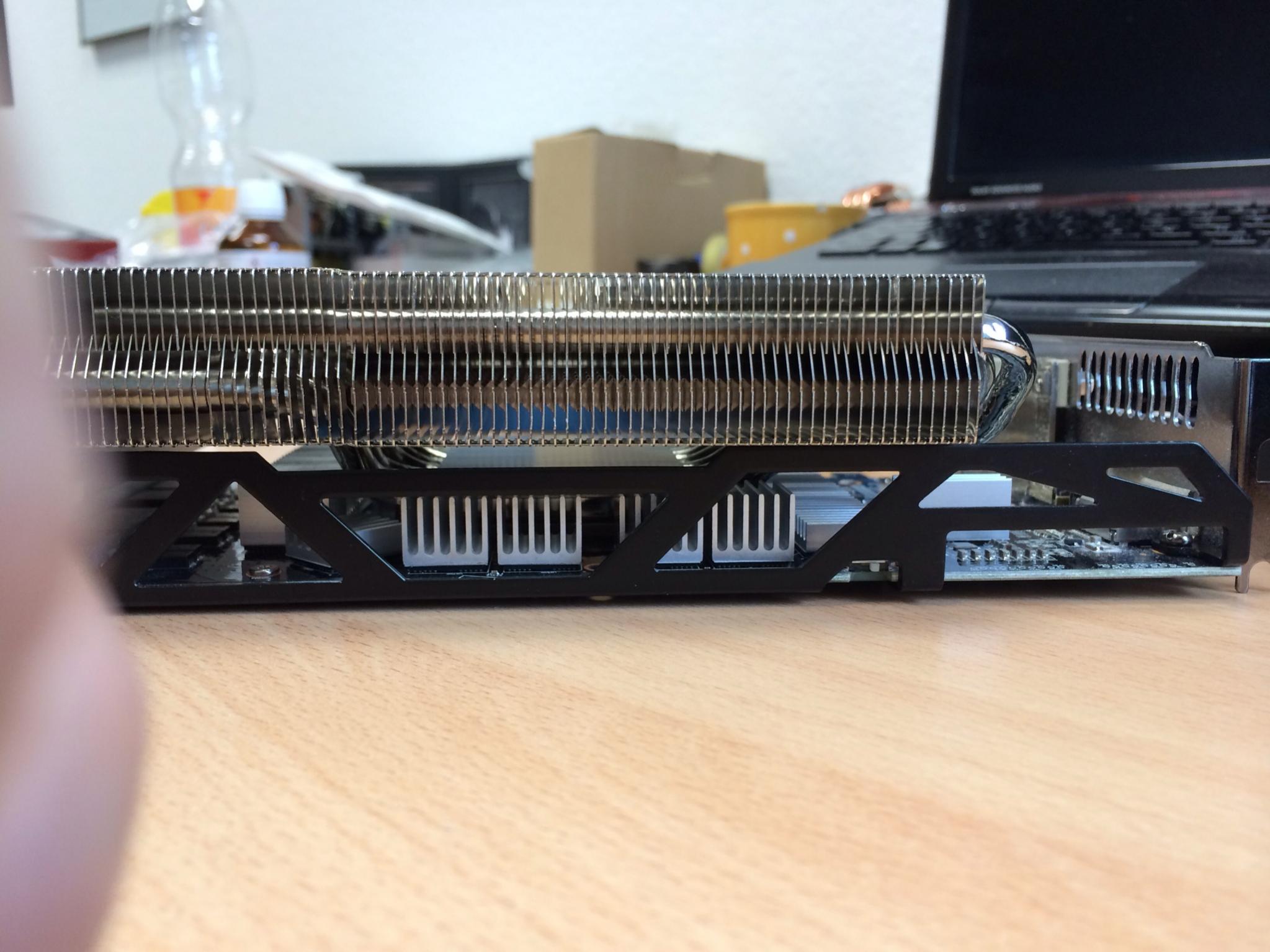

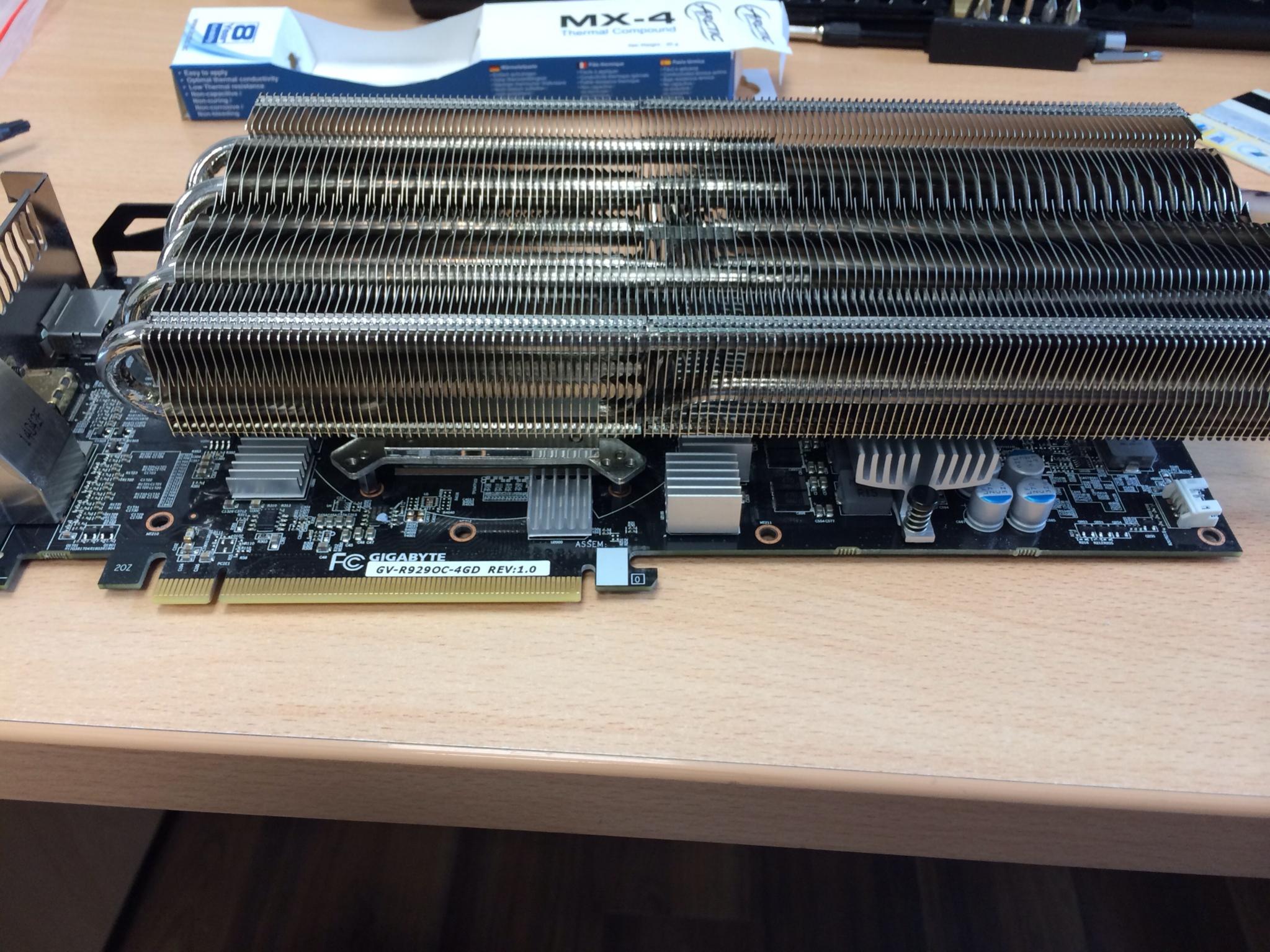

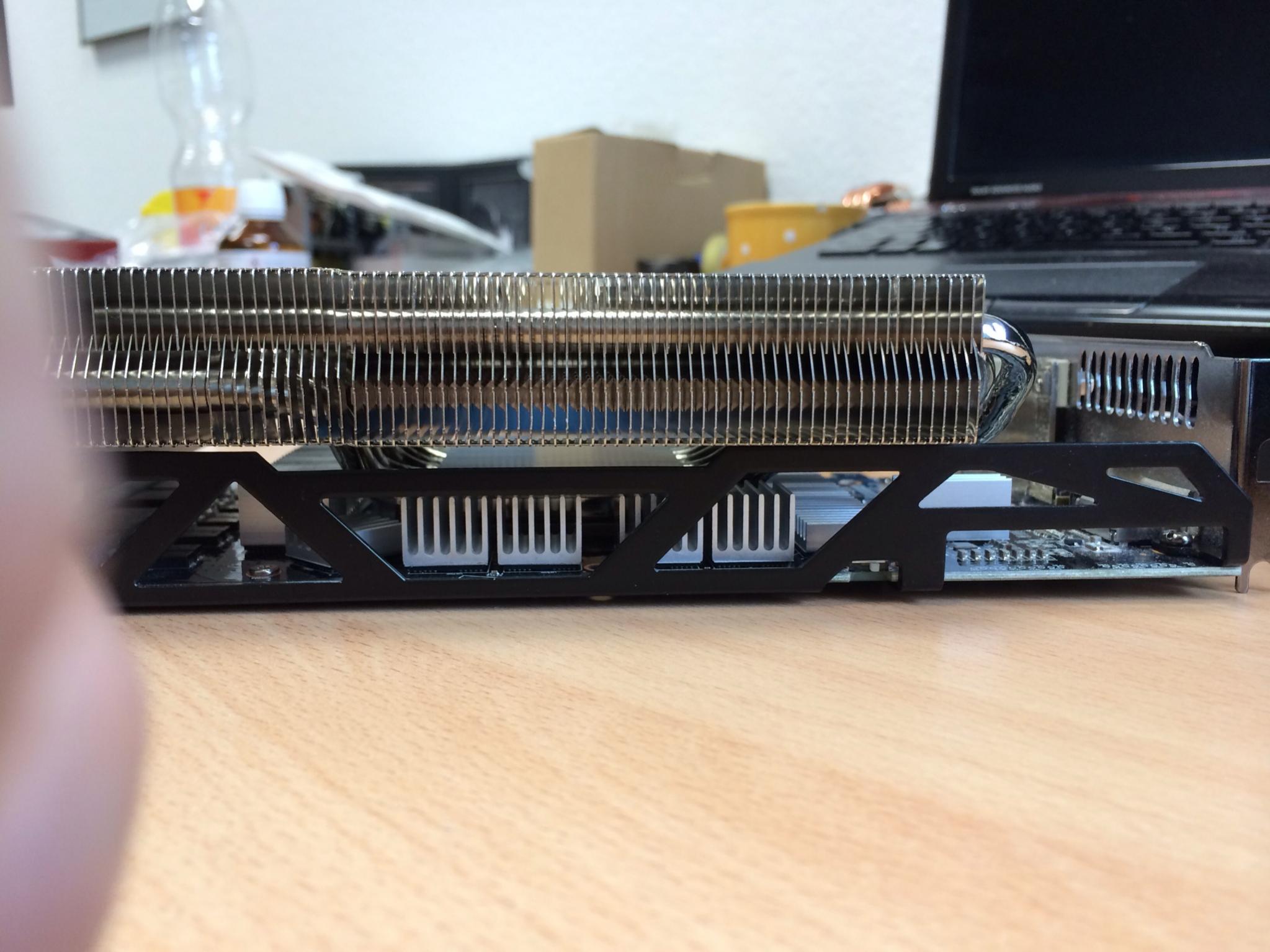

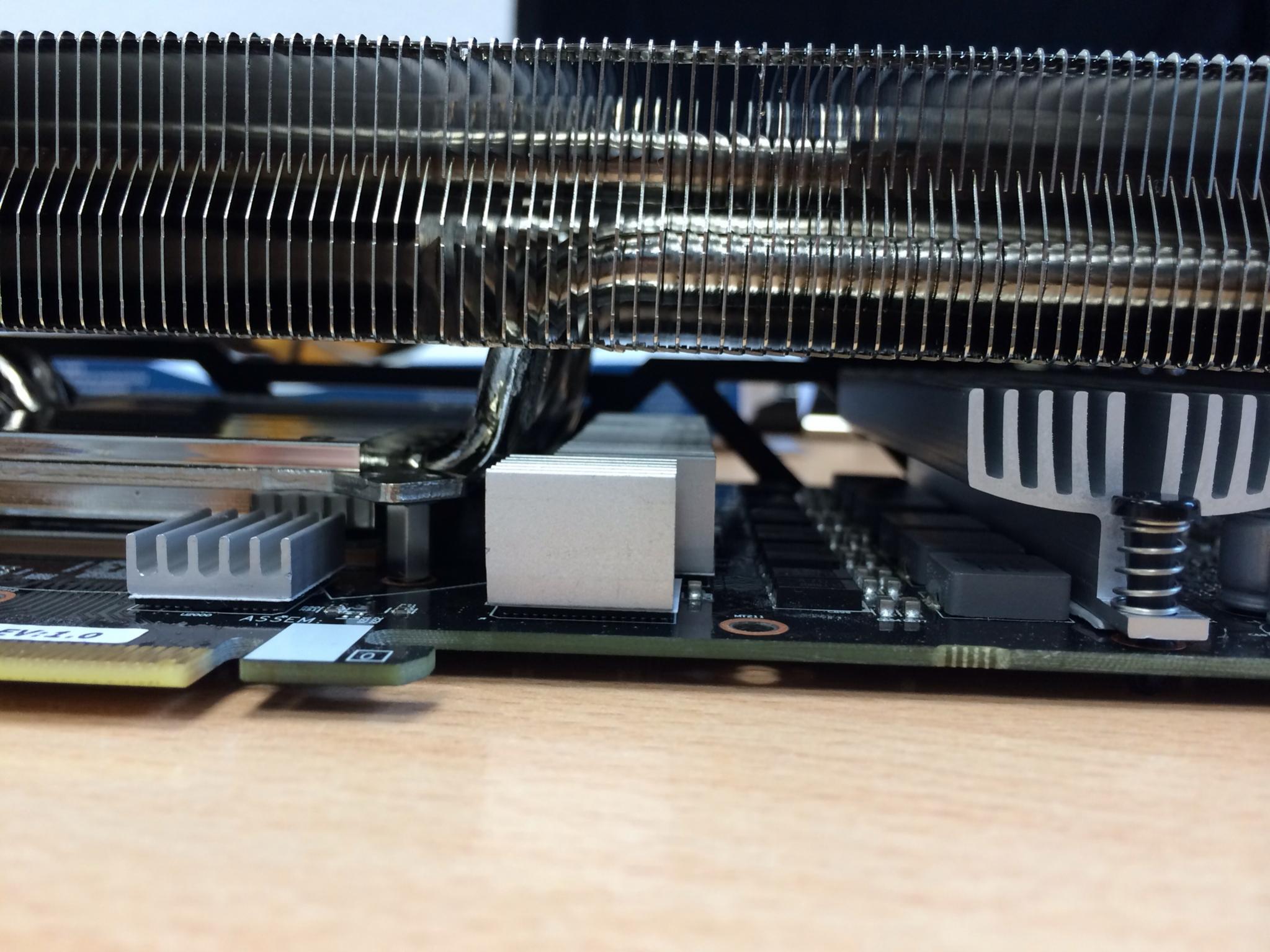

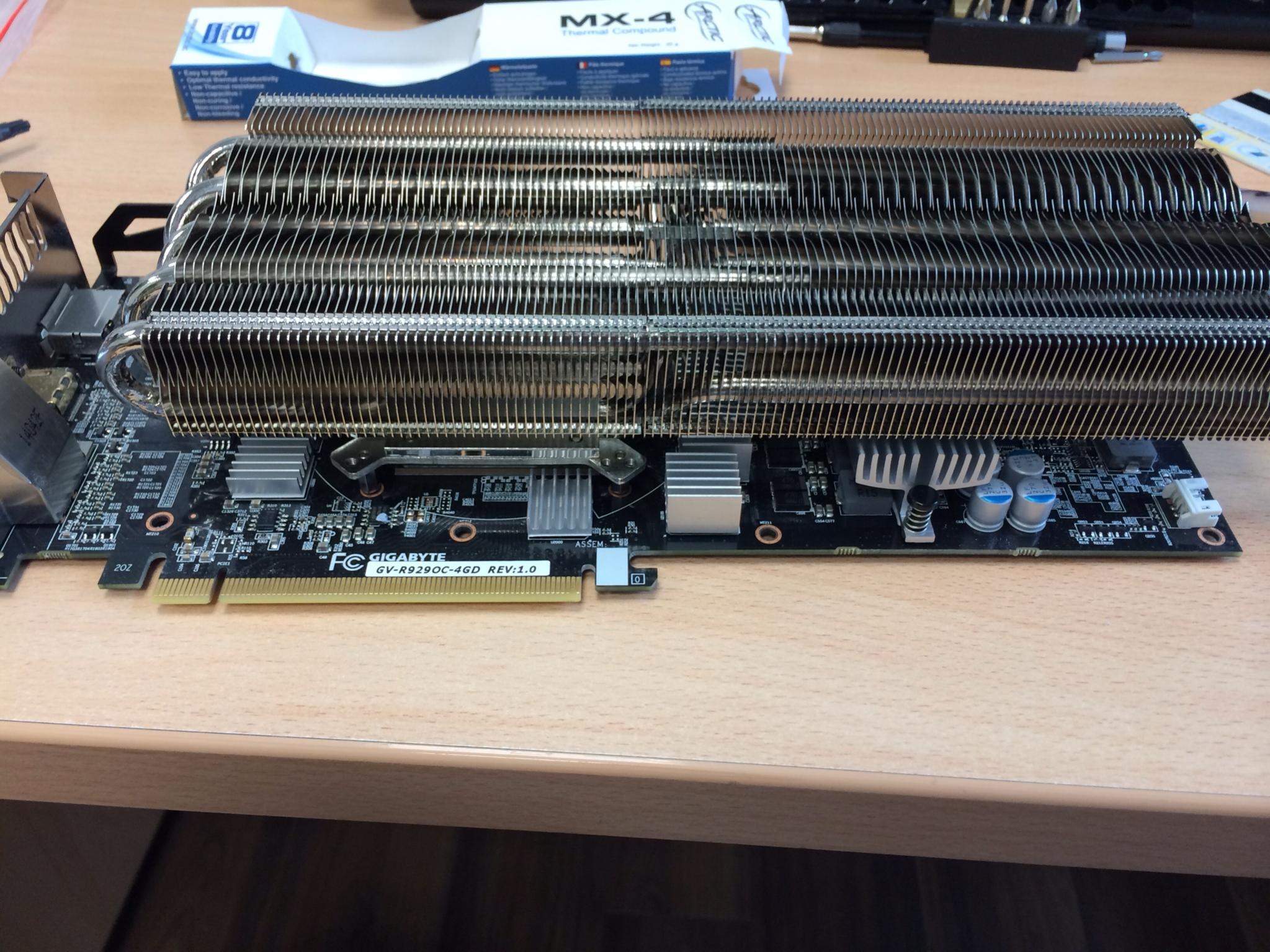

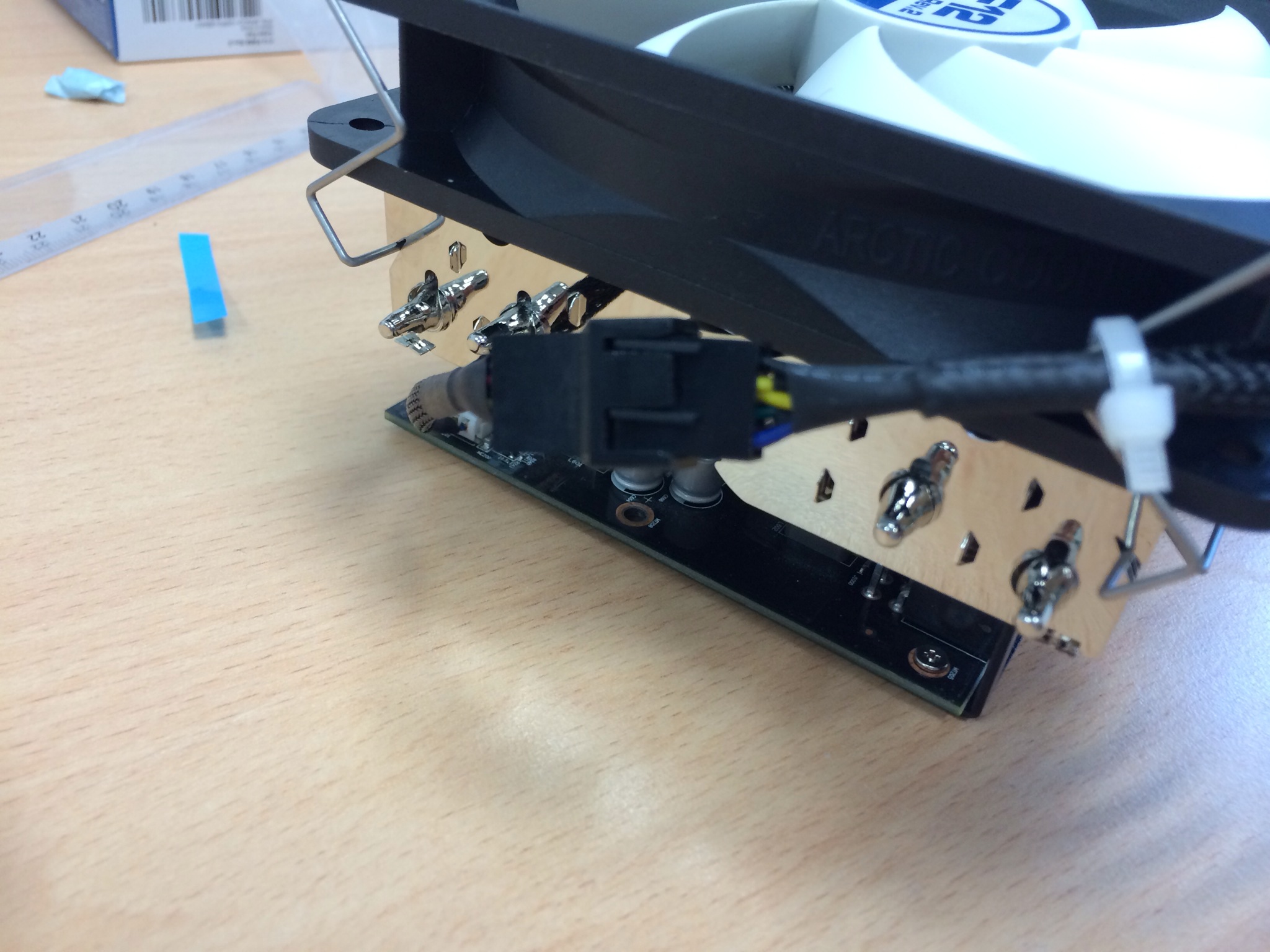

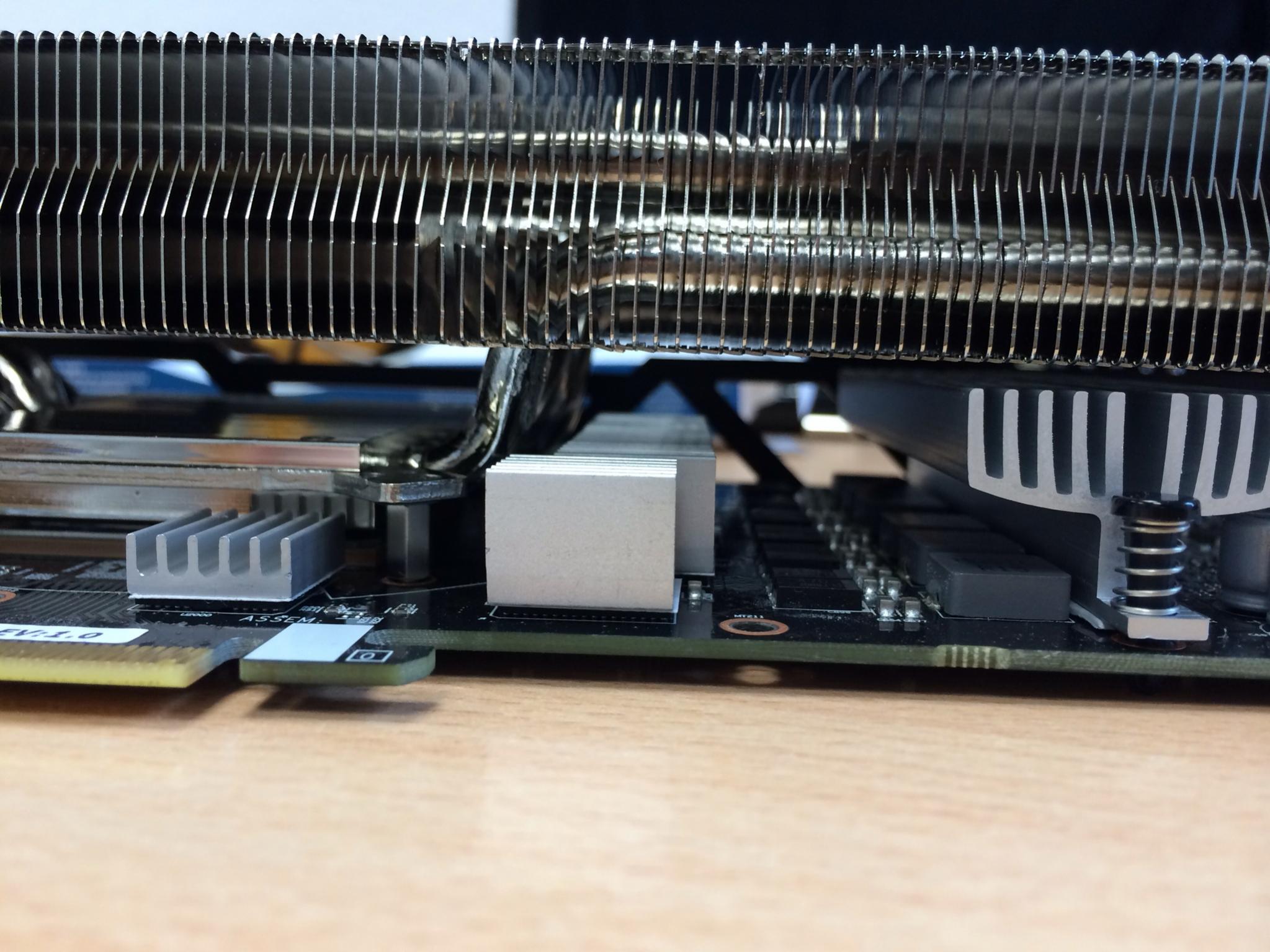

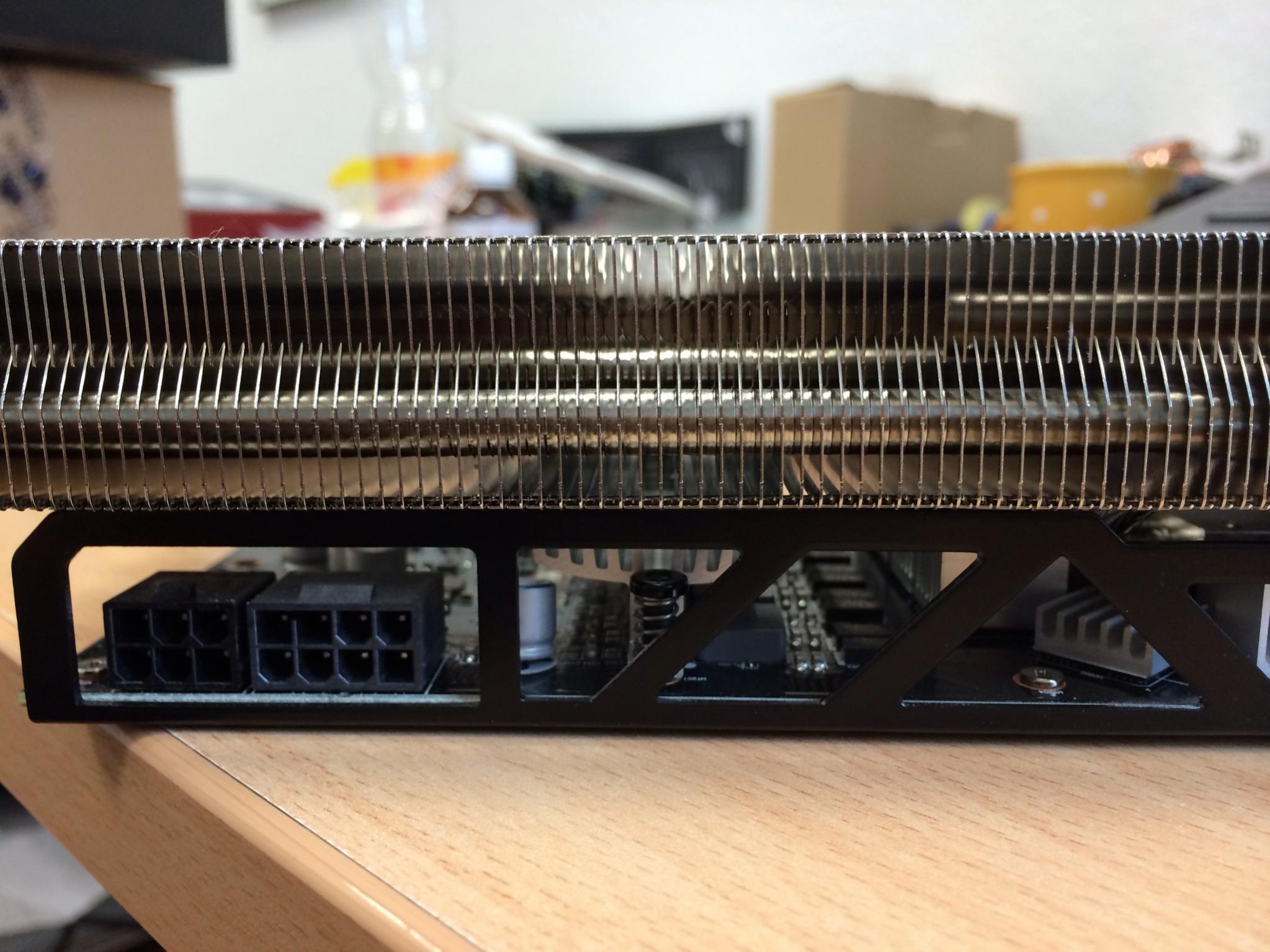

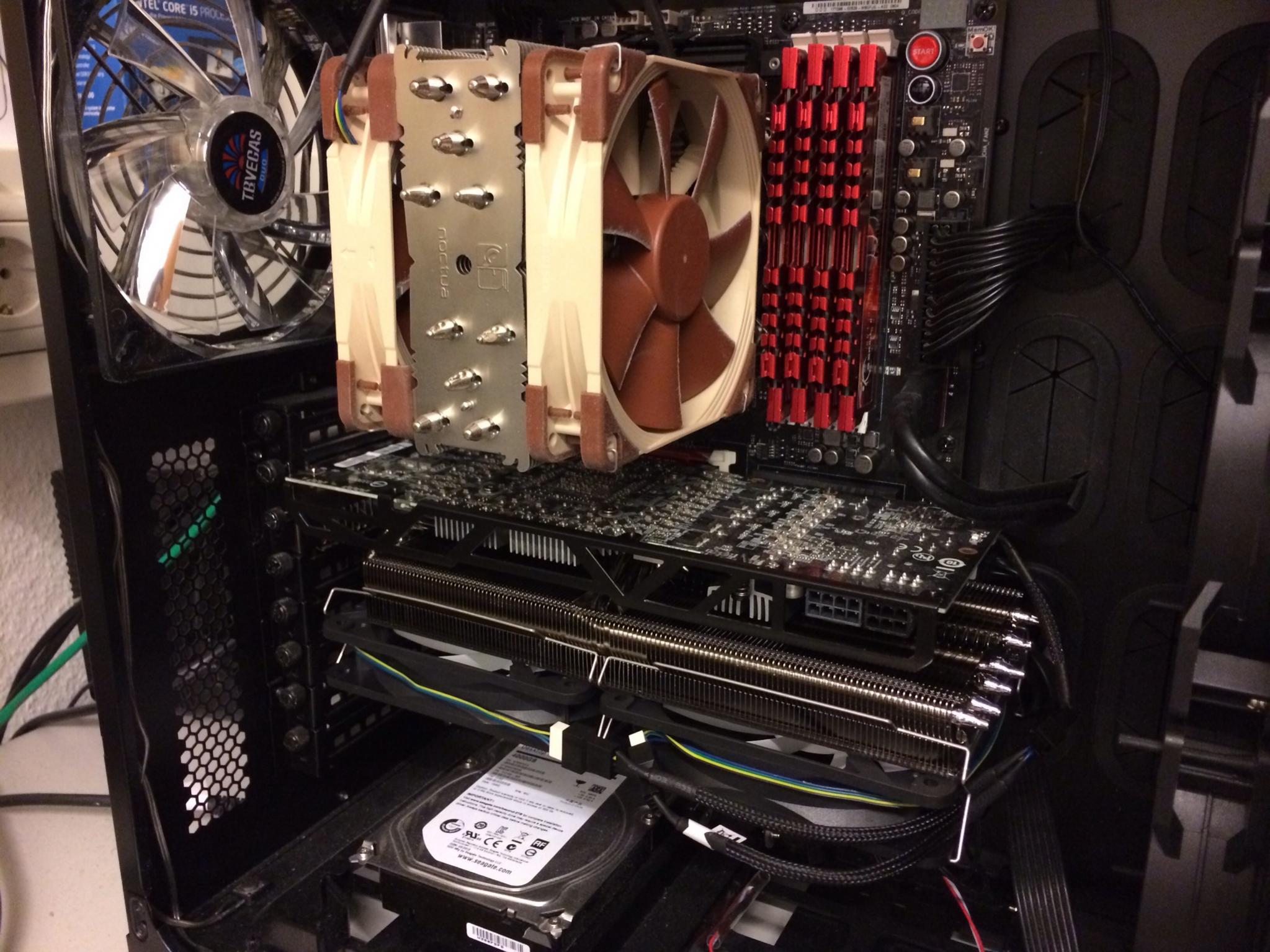

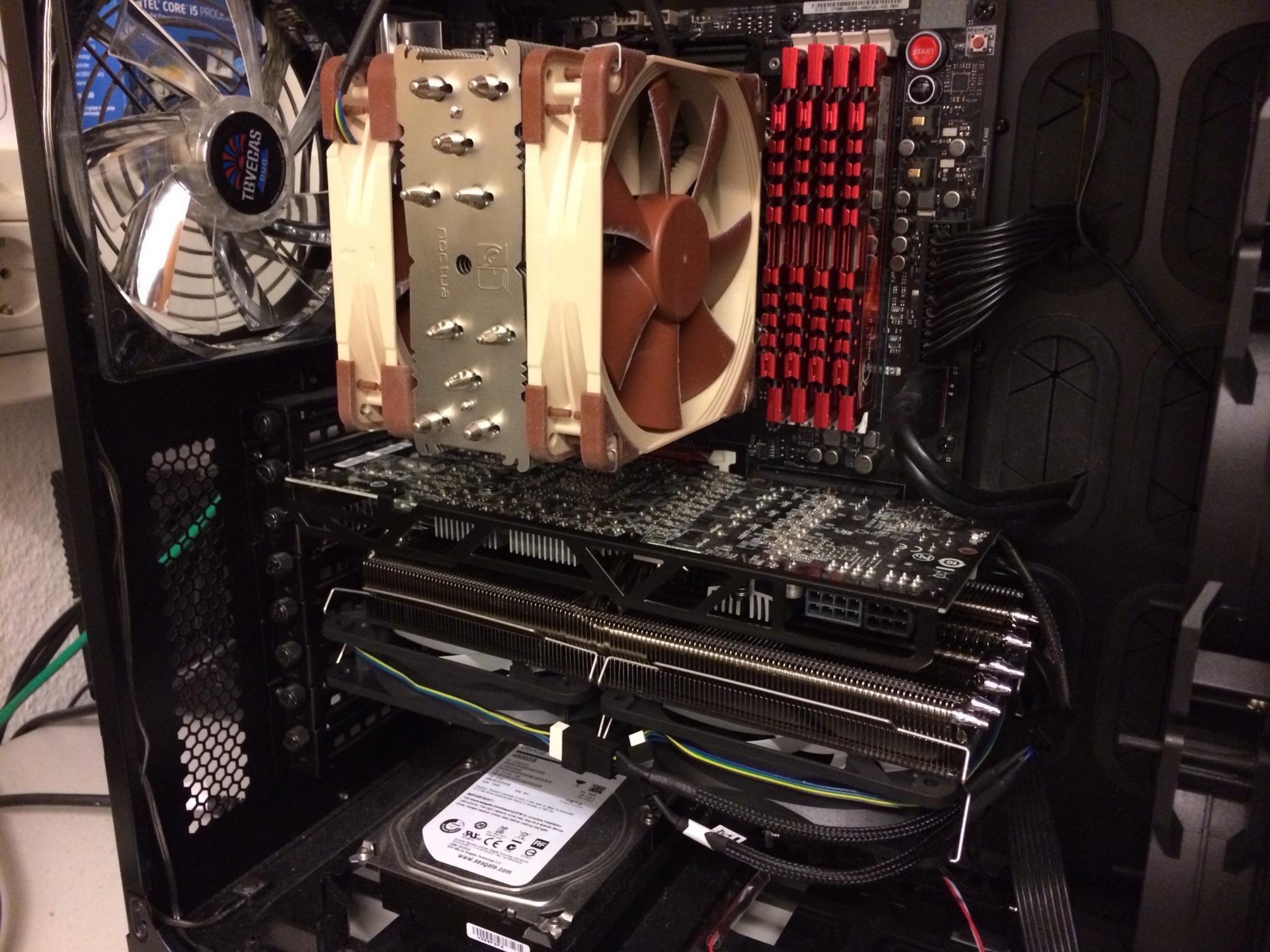

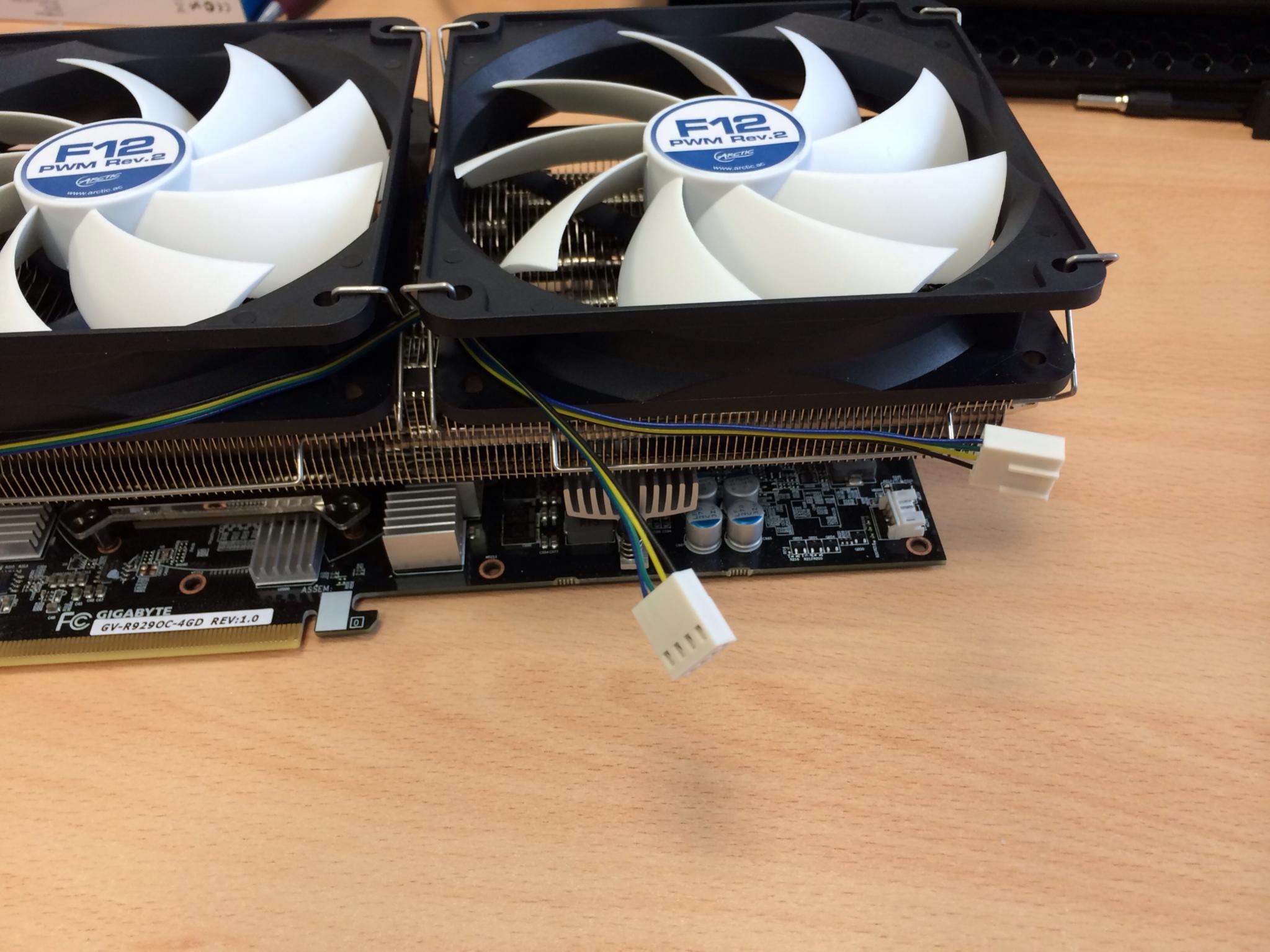

Jetzt drehen wir die Grafikkarte um, und setzten diese auf den Kühler auf, dass die Löcher sichtbar werden. Nun werden die Federschrauben über Kreuz langsam immer im 45° - 180° Bereich langsam angezogen, bis der Kühler auf der Grafikkarte sitzt.
In nächsten Posting mehr Bilder, da ich jetzt irgendwie ans Maximum gestossen bin. Bis gleich!!
Raijintek Morpheus
präsentiert von hqmatrix/ChefkochPlays
Ist-Situation:

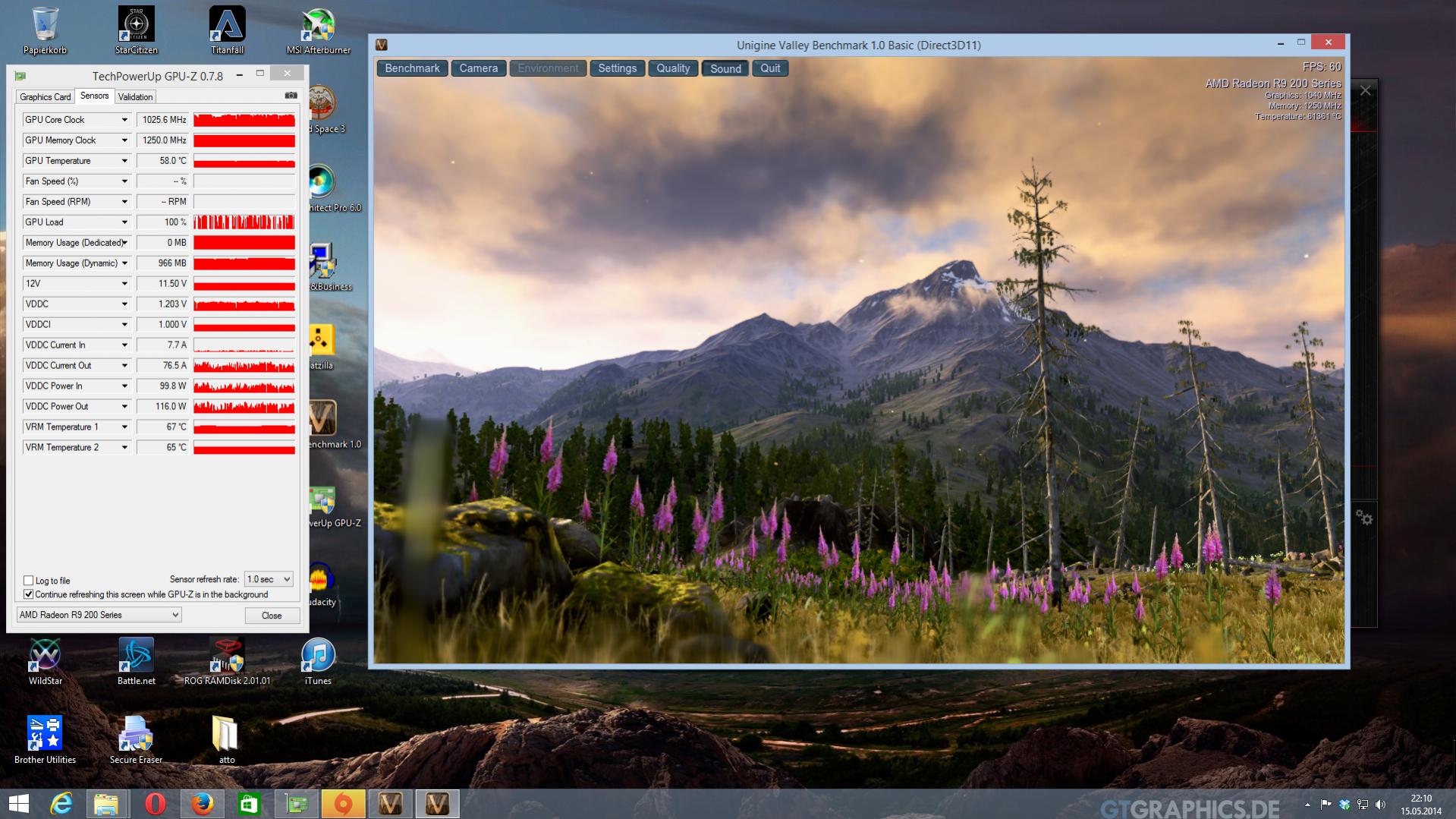

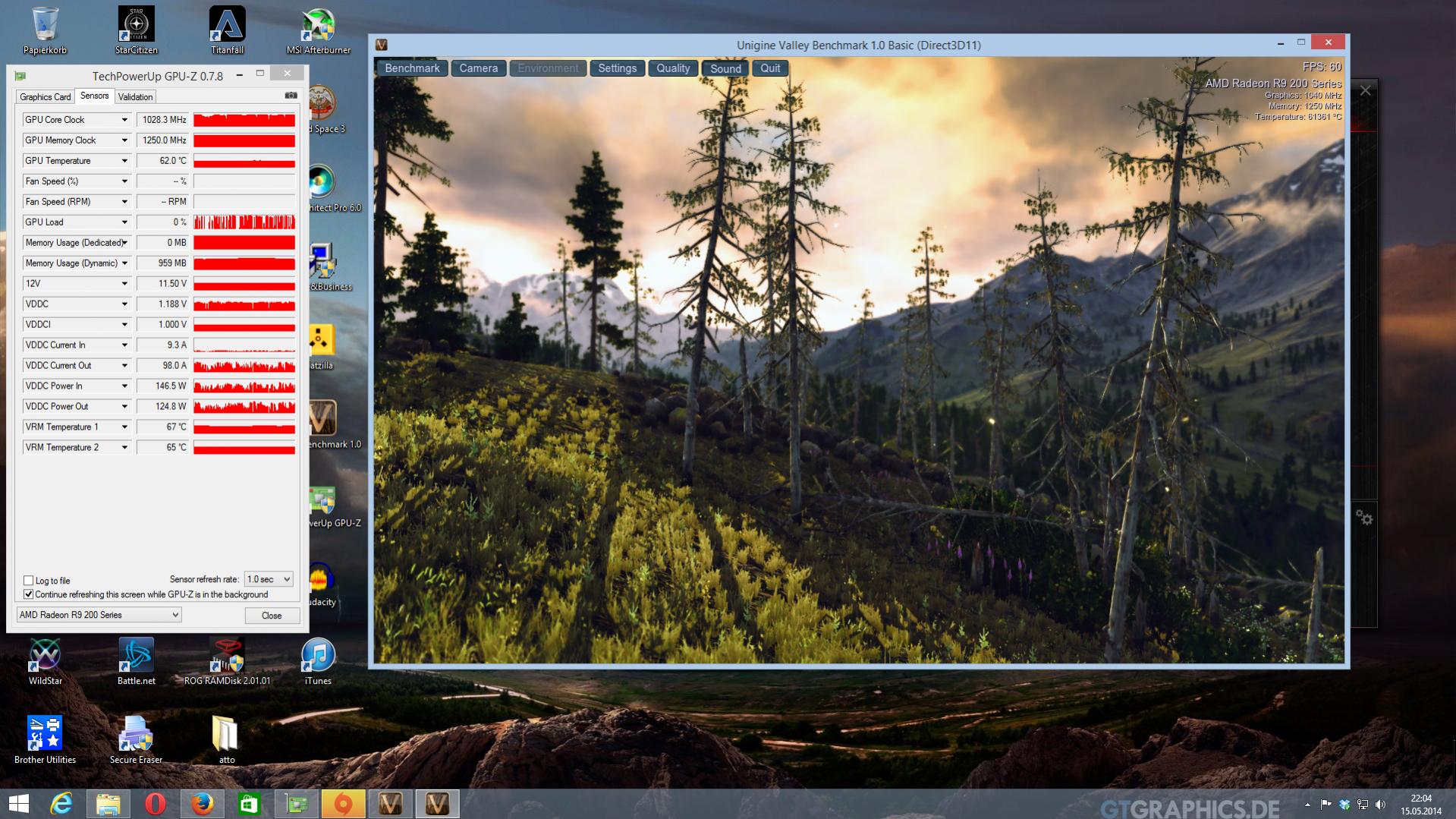

Ich hatte mir vor ein paar Monaten eine Gigabyte Windforce OC r9 290 zugelegt und hatte immer wieder mit Temperaturproblemen zu kämpfen. Vorallem die Lautstärke war extrem:
Soll-Situation:
Ich brauchte also eine effiziente Kühllösung, die nicht beim kleinsten Grafikrülpser anfängt zu heulen wie eine Turbine.
Also habe ich mich umgehört. Viele Berichte und Youtube-Videos später bin ich dann auf den "Raijintek Morpheus"-GPU Kühler aufmerksam geworden. Natürlich habe ich vorher verglichen, aber andere Kühllösungen waren mir zu klobig.
Also bestellt bei caseking, und ca. 1 1/2 Wochen (wegen Problemen mit dem Zoll) hatte ich ihn endlich auf dem Tisch liegen.
Impressionen:
Los gehts:
Erstmal alles nötige gesammelt:
Also machen wir uns mal an die Arbeit!

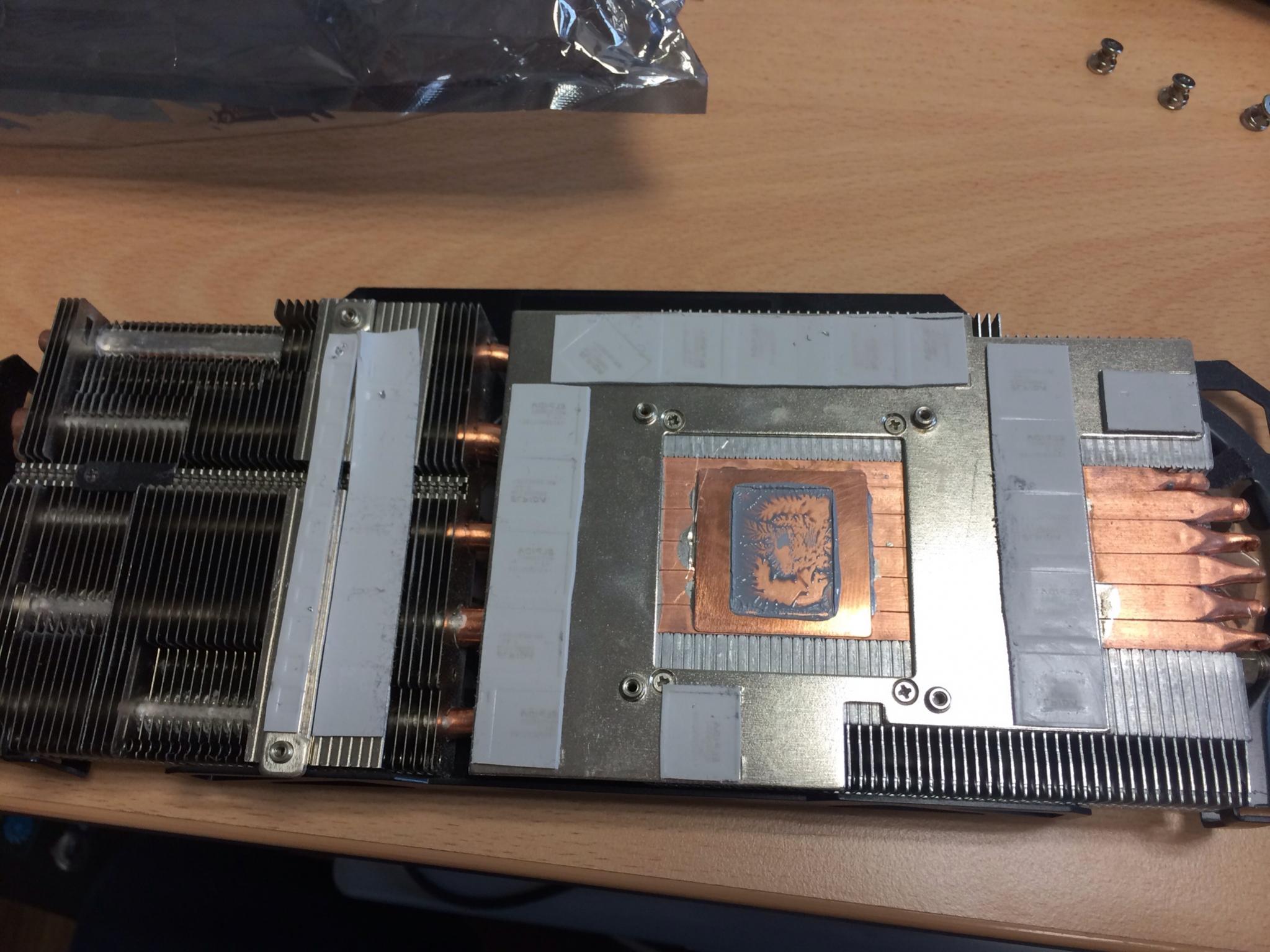

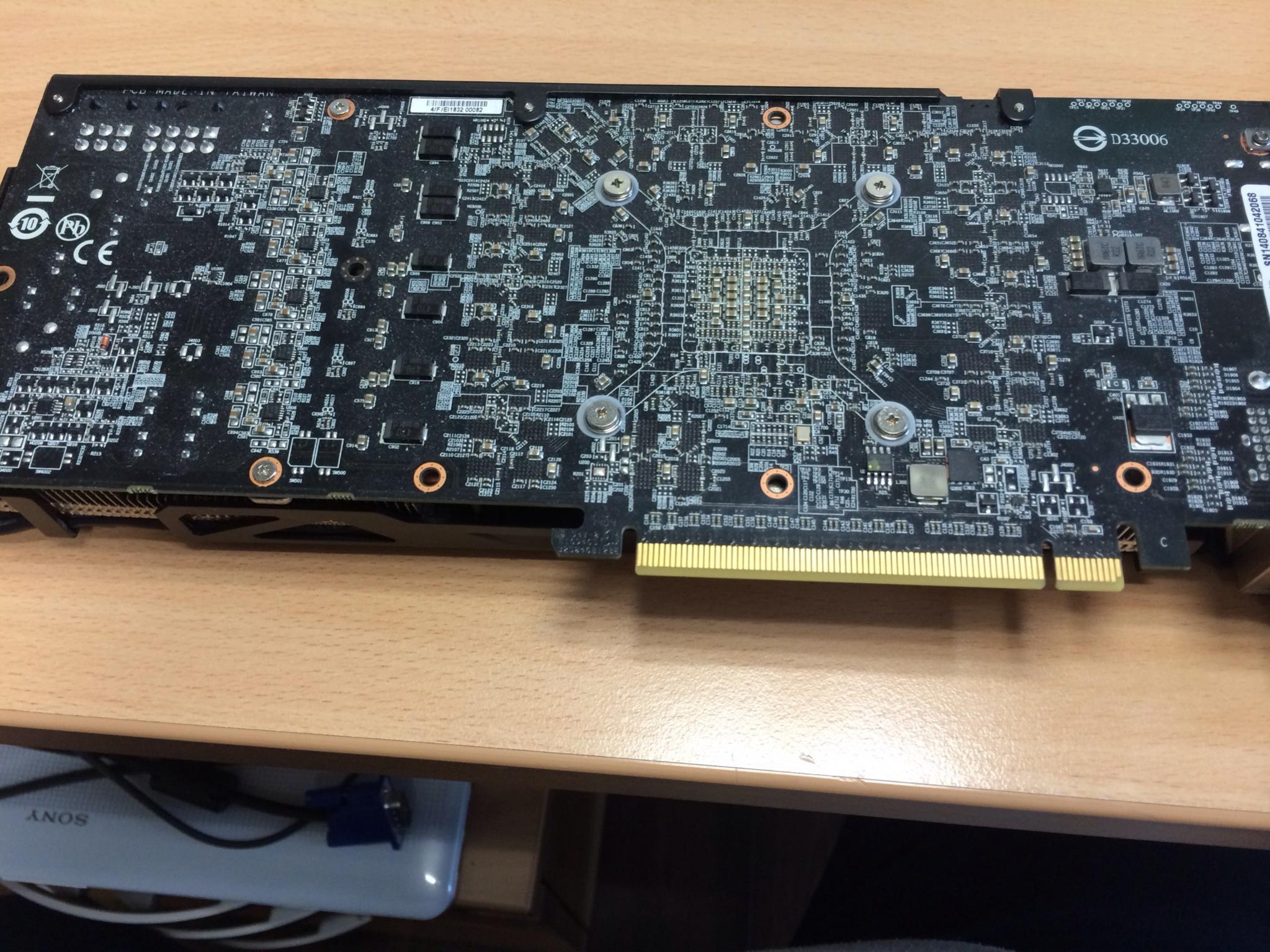

Als erstes muss der Originalkühler von der Grafikkarte (Achtung! Hierbei muss euch im Klaren sein, das zu 99% die Gewährleistung erlischt!) geschraubt werden. Dazu gibt es bei der Karte lediglich 6 Schrauben zu lösen (erst bei den VRMs vorne, und dann über Kreuz die Schrauben an der GPU. Zusätzlich muss dann noch der Lüfteradapter vorsichtig abgezogen werden:
Anhang anzeigen 416092 Anhang anzeigen 416093 Anhang anzeigen 416095 Anhang anzeigen 416096 Anhang anzeigen 416097

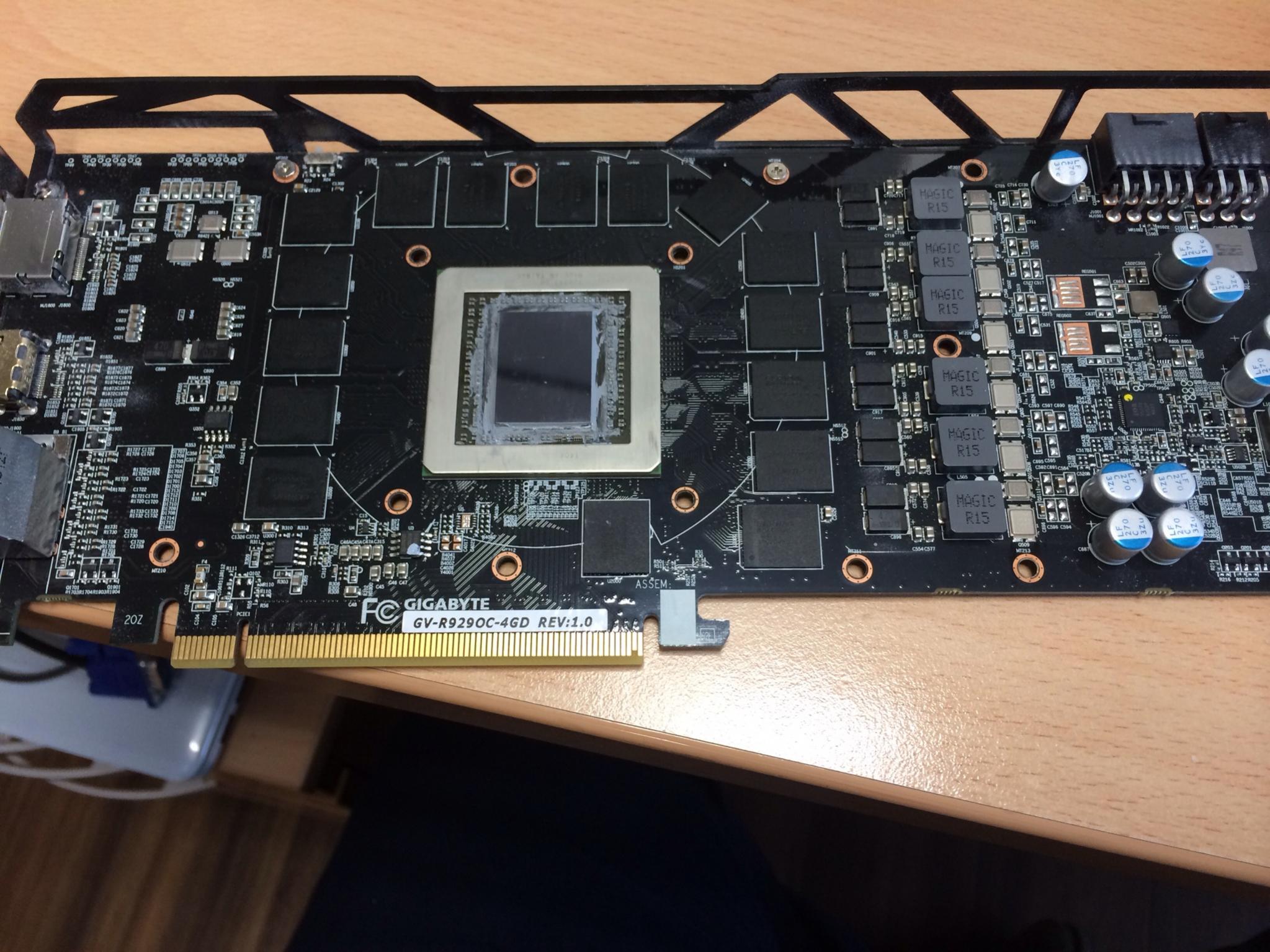

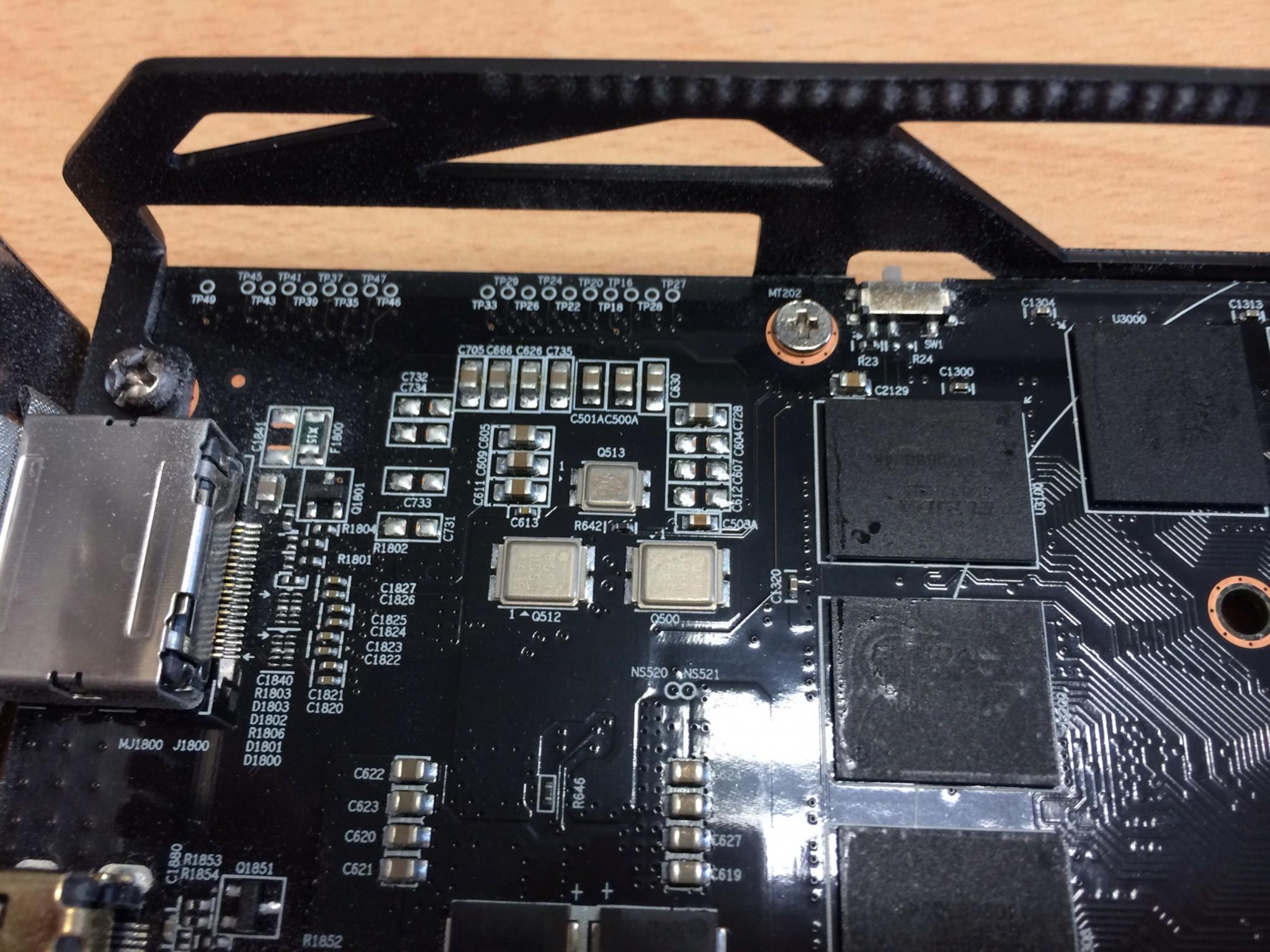

So jetzt ist die Karte erstmal vom Kühler befreit worden, also können wir uns der Reinigung des ganzen widmen.
Reinigung:
Für die Reinigung der GPU bevorzuge ich immer die Reinigungslösung von Arctic "ArctiClean", da damit die WLP immer hervorragend entfernt werden kann. Zusätzlich dazu müssen alle Teile, wo vorher mal ein Wärmepad angeschlossen war gereinigt werden. Dazu verwendet man handelsübliches Isopropanol 70% (bekommt man für wenig Geld in der Apotheke). Bitte keine Azetonhaltigen Reiniger nehmen, da diese das PCB / Bauteile angreifen und zerstören können. Als Reinigungstücher verwendet man flusenfreie materialien (Küchentücher, Taschentücher)
Nachdem alles schön gereinigt wurde, können wir uns der Montage so langsam widmen.
Grund-Montage:
Also nehmen wir uns erstmal den Kühler an sich vor:

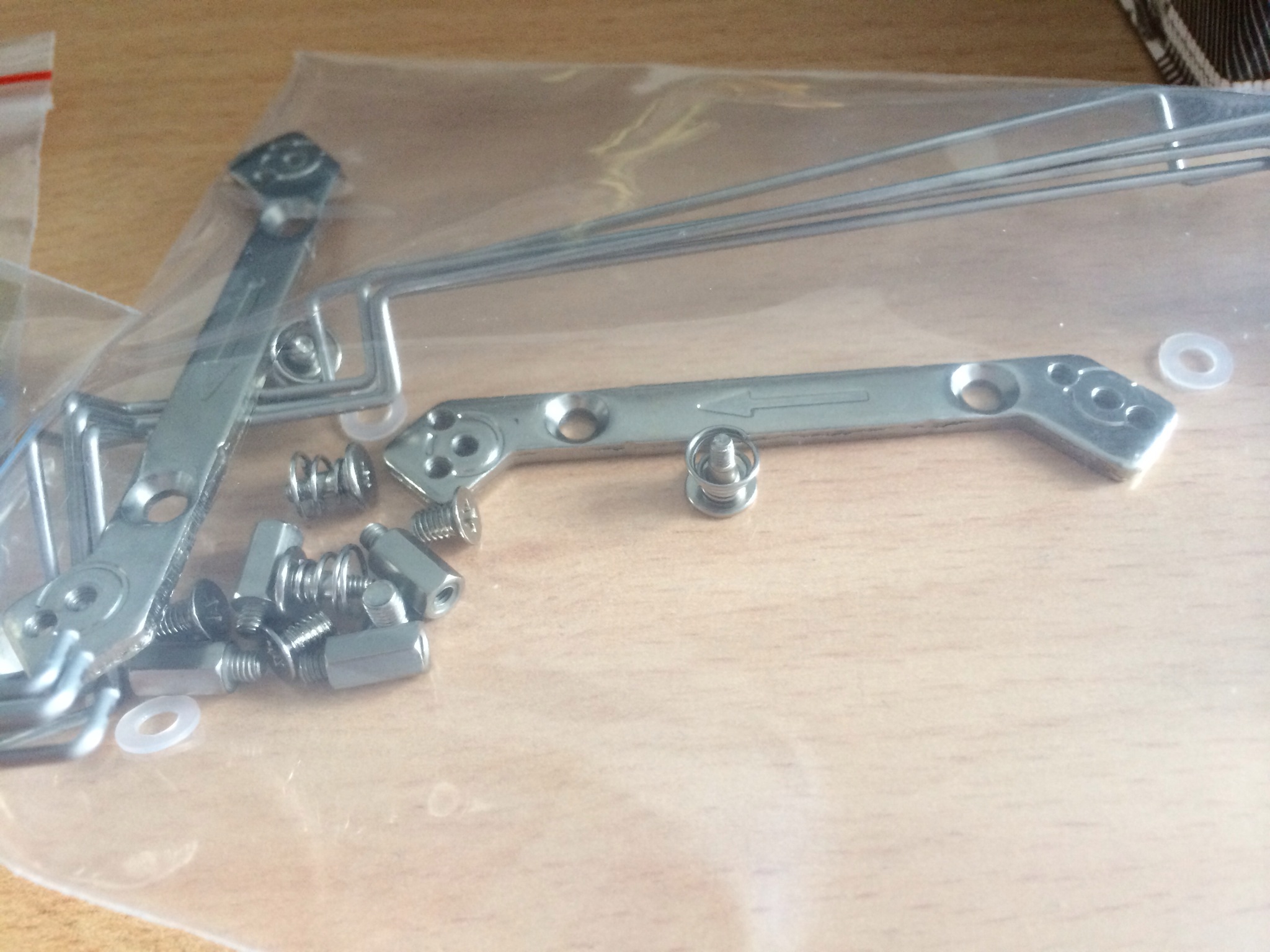

1. Bild: die kleinen Schienen müssen so montiert werden, dass die Pfeile darauf richtung Bildschirmanschlüsse zeigen. Dann wird das ganze mit zwei Schrauben fixiert, und die Grundplatte ist montiert.
2. Bild: Auf die Grundplatte werden, je nach Grafikkartentyp (siehe Montageanleitung ) bzw. Lochabstand, Sechskantschrauben auf die Grundplatte aufgeschraubt. Im Falle der Hawaiianer, zusätzlich mit transparenten Unterlegscheiben.
3. Bild: Der Kühler ist soweit schonmal fertig montiert. Jetzt widmen wir uns der zeitaufwändigeren Arbeit.
Montage Kühlkörperchen:

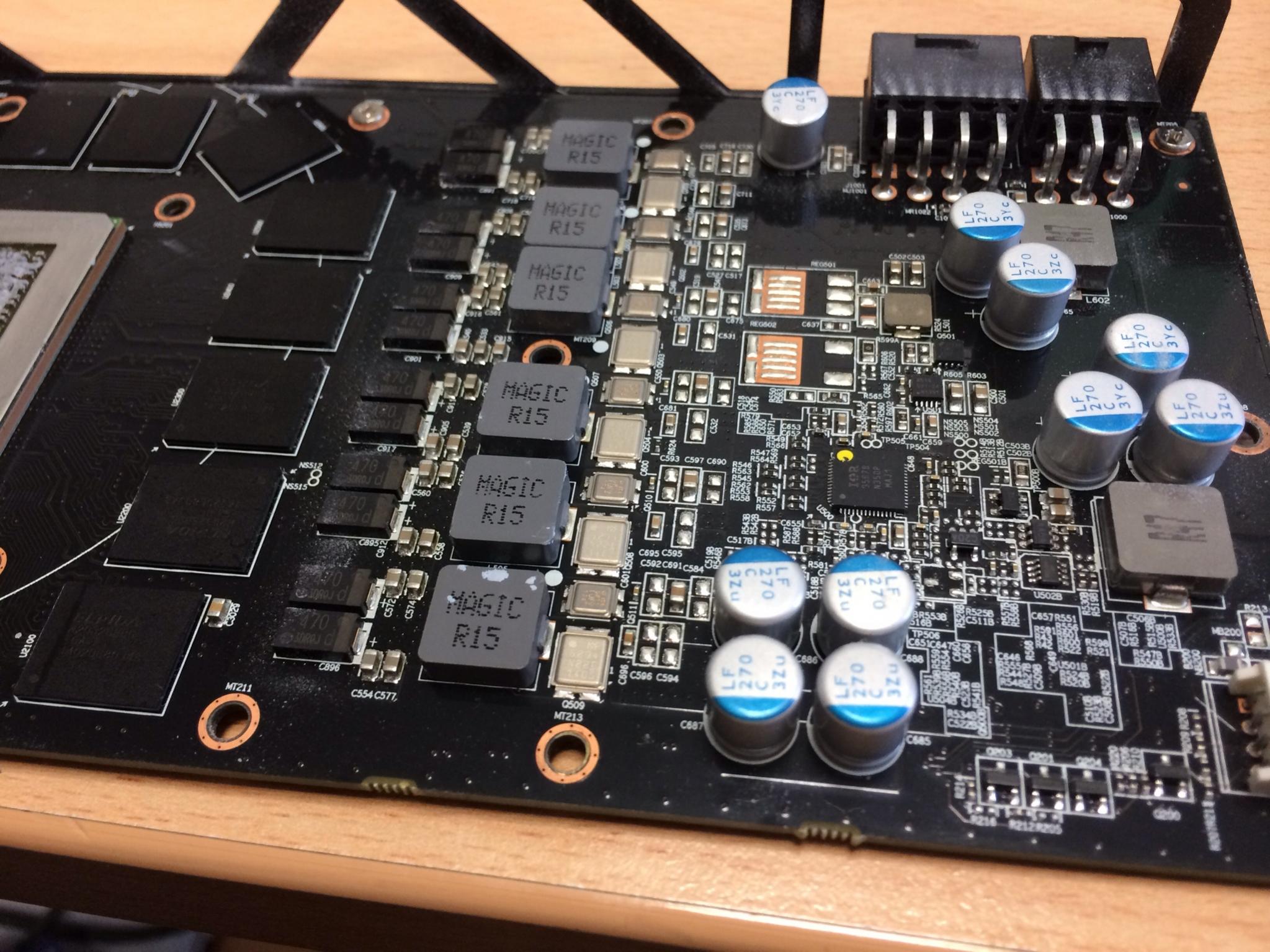

VRM-Kühler:
Die Montage der zähen Wärmeleitpaste auf den VRM-Kühler war eine besondere Herausforderung, da diese etwas schwerer zu händeln war. Hier müssen zwei Folien abgezogen werden, erst die eine, die darauf freigelegte Fläche von WLP wird auf den Kühler gelegt, und dann wird die andere Folie abgezogen. Fertig!
Wenn die Paste aufgetragen ist, wird das ganze mittels Push-Pins auf die VRMs gesetzt. Fertig.
Montage RAM- und kleiner VRM-Kühler:
Nun gehs an die RAM Kühlkörperchen. Diese sind für die R9 sehr genau abgezählt, man hat vielleicht hinterher noch ein paar schmale Kühlkörperchen über.

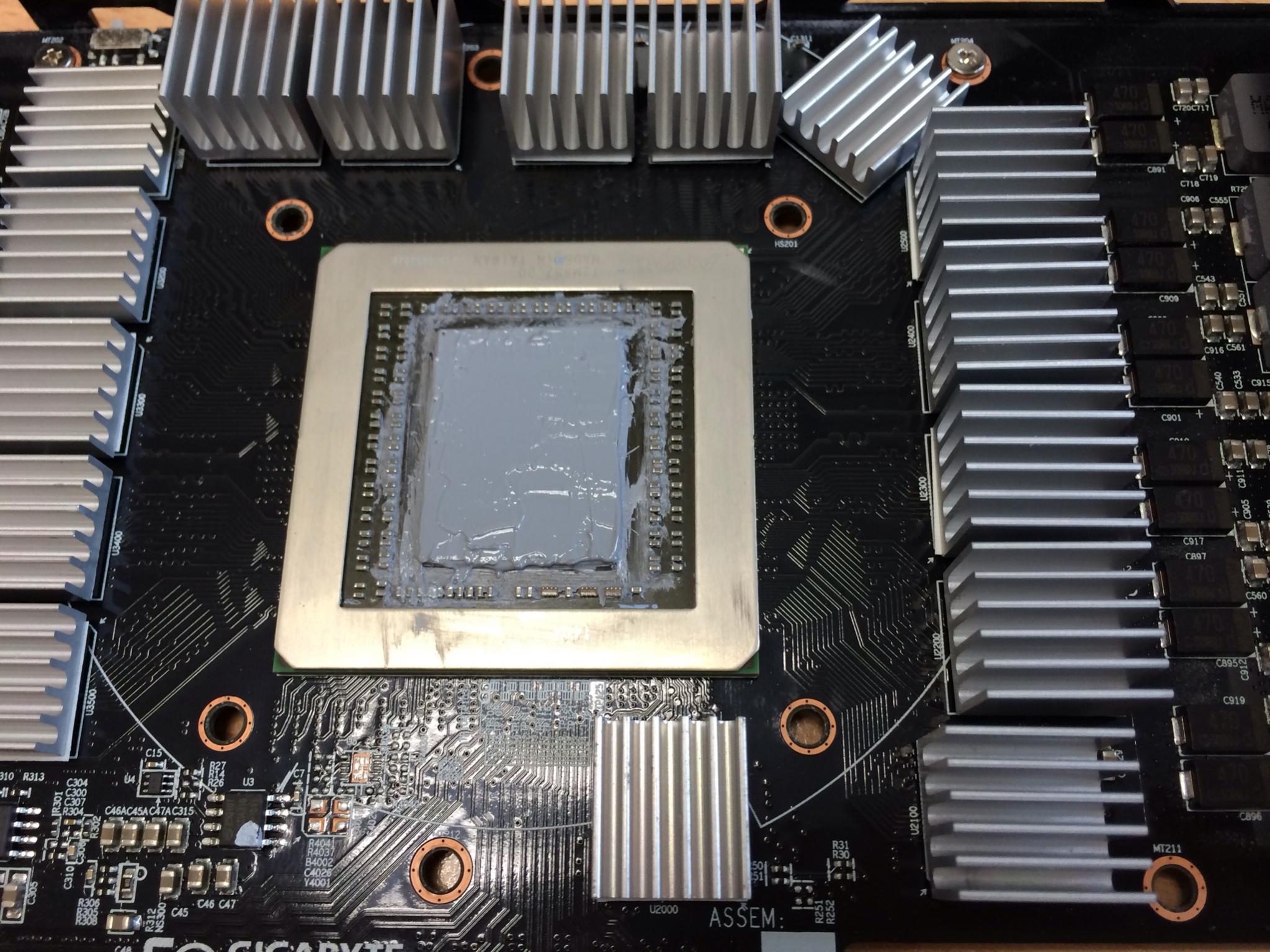

Als erstes wird ein Klebepad aus dem ganzen Streifen freigelegt und der Kühlkörper mit ein wenig Druck ca. 5 - 10 sekunden fixiert. Danach kann das Pad mit Kühlkörper einfach abgezogen werden. Nun wird anhand dieser Zeichnung (Danke an Raijintek_Tony) die RAM-Kühlkörper und VRM-Kühler verteilt. Mit ein paar sekunden druck wird der Kühlkörper auf den Baustein gedrückt.
Großer seitlicher Druck kann zu diesem Zeitpunkt dazu führen, dass die Kühlkörper wieder abgehen.

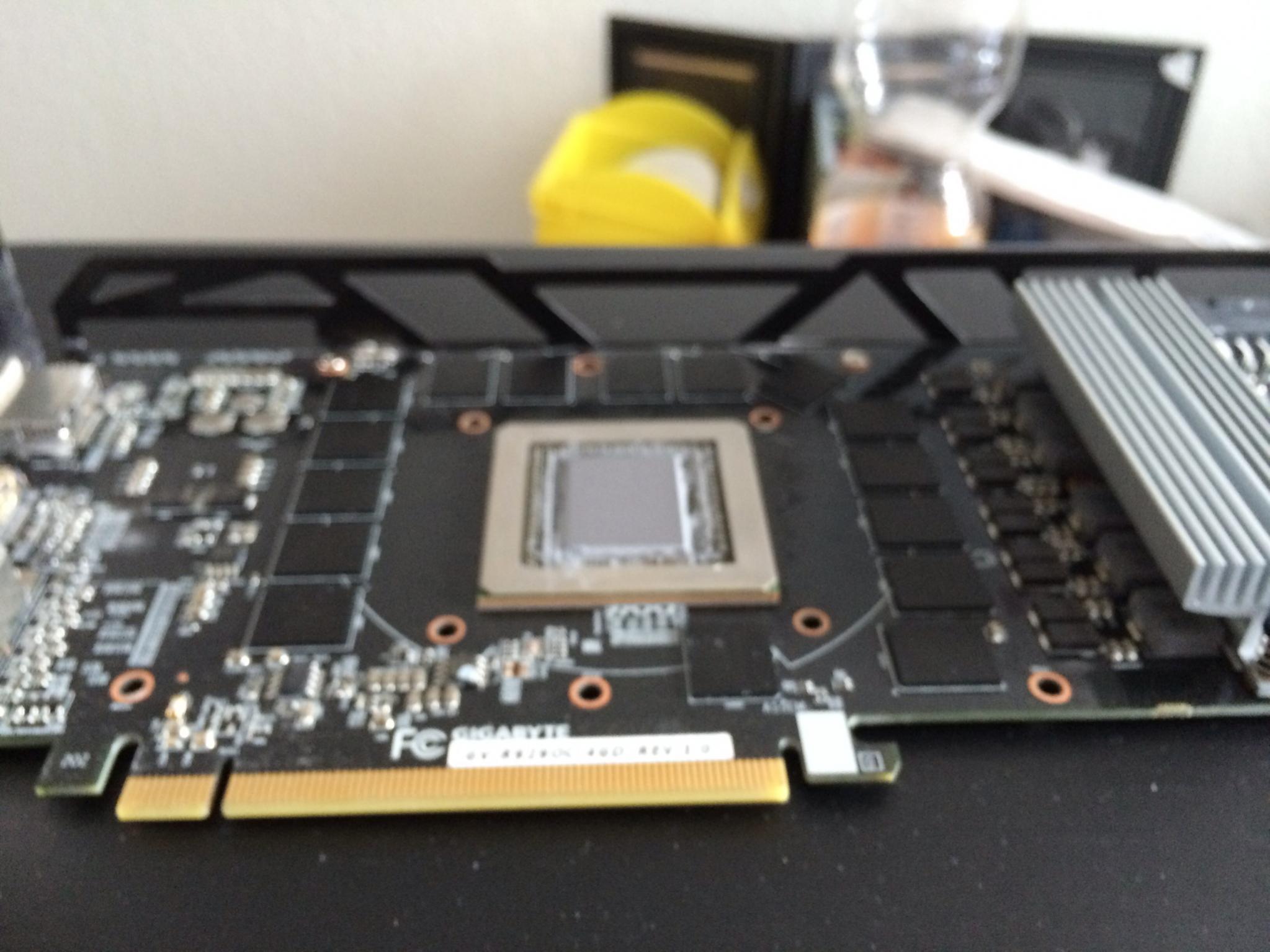

Nun muss noch die neue Wärmeleitpaste auf die GPU aufgetragen werden. Hierfür verwende ich die Arctic MX-4. Beim auftragen ist darauf zu achten, das so wenig wie möglich, so viel wie nötig aufgetragen und mithilfe einer alten Scheckkarte oder anderem, dieses auf dem Chip verteilt wird ( klecksmethode und über-kreuz sind recht umstritten in puncto effizienz). Edit sagt: Danke für den Tipp mit dem abmachen etc. aber ich hab im Nachgang nach dem Bild nochmal alles geglättet und überschüssiges entfernt.
Das war jetzt so die Grundmontage des ganzen. Jetzt können wir uns der Endmontage widmen.
Endmontage:

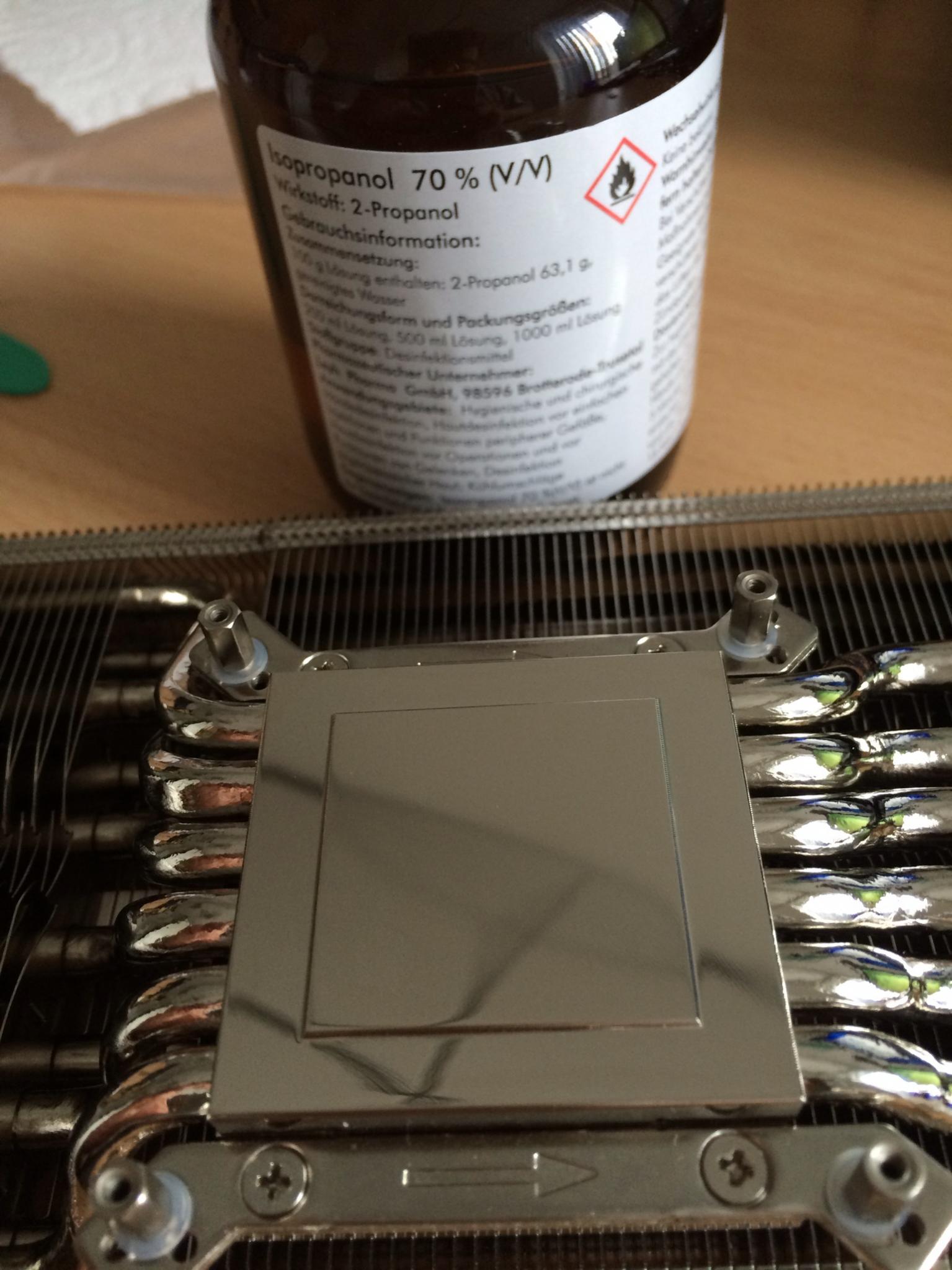

Jetzt wenden wir uns wieder unserem großen Kühler zu, und ziehen als erstes die Klebefolie ab - wichtig, sonst habt ihr über kurz oder lang ein Temperaturproblem -. Nun wird noch die blanke kühloberfläche mit Isopropanol von allen kleberückständen befreit.

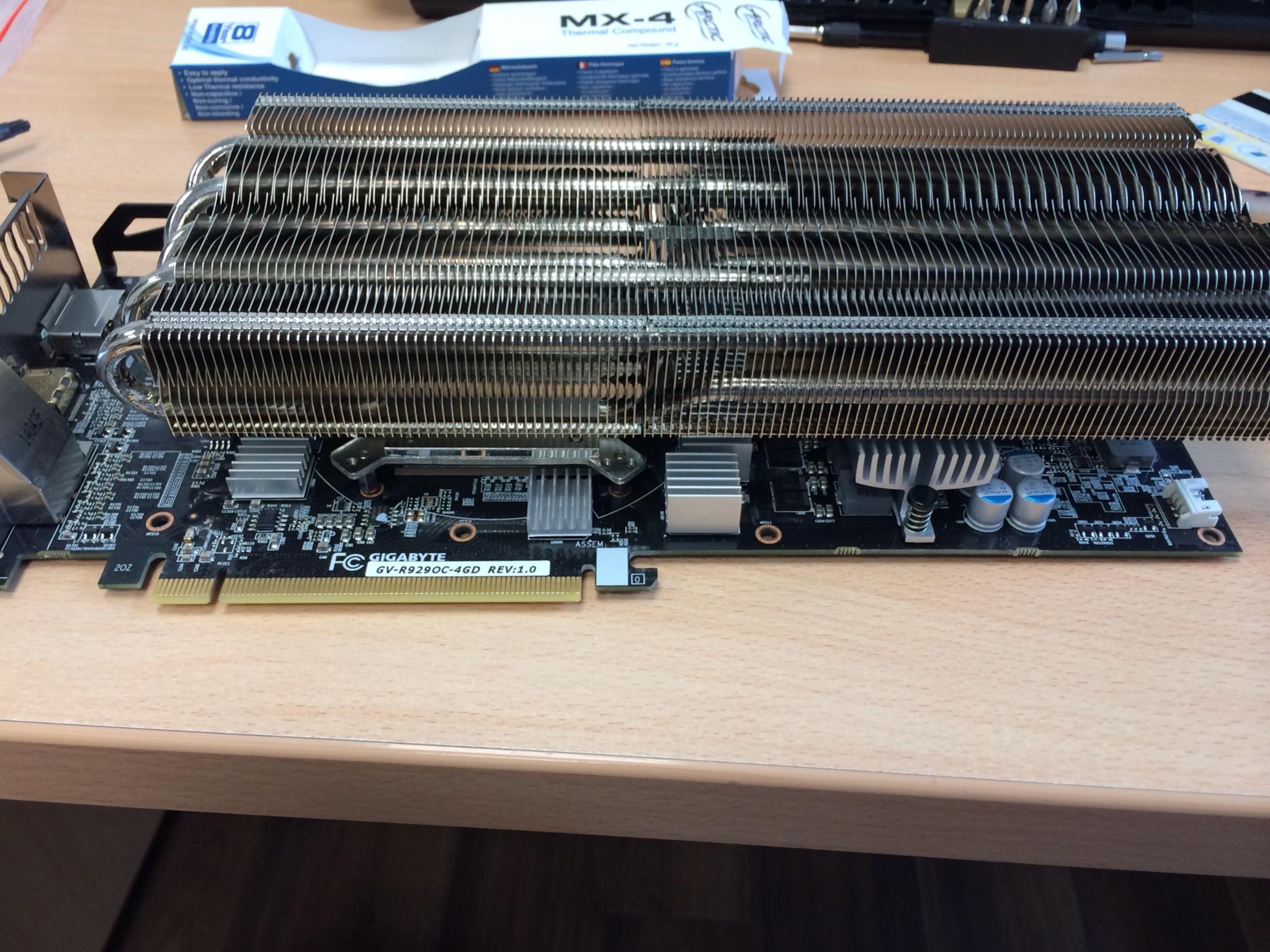

Jetzt drehen wir die Grafikkarte um, und setzten diese auf den Kühler auf, dass die Löcher sichtbar werden. Nun werden die Federschrauben über Kreuz langsam immer im 45° - 180° Bereich langsam angezogen, bis der Kühler auf der Grafikkarte sitzt.
In nächsten Posting mehr Bilder, da ich jetzt irgendwie ans Maximum gestossen bin. Bis gleich!!
