Leserartikel Raijintek Morpheus auf Gigabyte R9 290 (Partner-Design)

[fanatiXalpha]

ja gut
das kommt vllt. daher, dass du ja eine custom-karte genommen hast
die hatte wohl als PCB noch das Referenz-layout aber die haben dann halt zwei versch. BIOSe drauf gepackt statt zweimal das gleiche



[fanatiXalpha]

mein Morpheus ist heute gekommen
mal schauen, ob ich heute noch dazu komme
dann gibts ebenfalls Bilder

ich weiß nur nicht genau, wie ich das mit dem VRM2 machen soll
hab nur lange da und etwas um dann zwei längliche zu einem zusammen zu packen, da hab ich nix da (kein Thermalkleber oder sowas... mist aber auch)



[Gohrbi]

... vielleicht mit WLPads zusammenkleben?
Ich hatte es auch großflächiger drauf, mit WLPad.



[Hasamaatlas]

Nimm doch ein länglichen (C) und einen halben (halbieren mit nem Dremel) für die VRM2's.



[fanatiXalpha]

Jao, au die wlp-pads hab ich auch gedacht bzw. Ist das meine einzige Möglichkeit

@hasamaatlas: das klingt ja so, als hätte jeder nen dremel daheim



[Hasamaatlas]

Hm, Eisensäge vielleicht?



[fanatiXalpha]

nope
ebenfalls nicht da
wir sind halt keine bastlerfamilie
bzw. bin ich es erst geworden^^

heute mittag gehts dann ran
da wärm ich die GPU erstmal mit valley auf damit das dann leichter abgeht
zur entlastung der GPU hab ich mir auch schon was überlegt
und zwar bleiben ja manche schraubenlöcher frei nach der Umrüstung
was meint ihr, wenn ich im bereich der Stromanschlüsse durch ein oder zwei Löcher Angelschnur durchzieh und dass dann irgendwo weiter oben im Gehäuse fest mache
sodass die Karte nicht so durch hängt
das geht schon, oder?



[Gohrbi]

... bisher habe ich weder beim ACX oder Morpheus je etwas dafür getan, dass die Karte durchhängt.



[fanatiXalpha]

ja mal schauen wie schlimm es ist

was ich aber gemerkt hab: für VRM2 muss ich zwingend einen länglichen zuschneiden, weil die Widerstände drum herum höher sind
ich kann ich nicht einfach so drauf kleben
egal, mein vater meinte, wir hätte noch eine Metallsäge

was mich auch aufregt: ich hab irgendwie nich so wirklich was gescheites zum abputzen
also der reine alkohol macht keine Probleme
aber das "Papier", mit dem ich abwische fusselt ganz leicht
da bleibt immer ein bisschen auf den Speicherchips
ich mach nachher mal ein Bild, dann sieht man vllt. was ich mein



[Hasamaatlas]

egal, mein vater meinte, wir hätte noch eine Metallsäge

Na bitte.

was mich auch aufregt: ich hab irgendwie nich so wirklich was gescheites zum abputzen
also der reine alkohol macht keine Probleme
aber das "Papier", mit dem ich abwische fusselt ganz leicht
da bleibt immer ein bisschen auf den Speicherchips
ich mach nachher mal ein Bild, dann sieht man vllt. was ich mein

Ich nehm immer Klopapier.



[fanatiXalpha]

ja, das nehm ich ja auch
aber das fusselt so ganz leicht
egal
ist nur bei den Speicherchips und so schlimm wird es jetzt auch nicht sein denke ich mal



[droogF]

Die Speicherchips geben afaik kaum Wärme ab, die Fussel werden schon keinen negativen Effekt haben.



[fanatiXalpha]

ähm
habt ihr dann hinten wieder die Viereck Backplate montiert oder nur mit den mitgelieferten federschrauben?



[Gohrbi]

... ich habe nur die Schrauben vom Morpheus genommen. und die ses Gestell mit dem alten Kühler weg gelegt.



[fanatiXalpha]

jo, so hab ichs jetzt auch gemacht
war zwischen drin noch kicken
mach jetzt erst weiter

Ergänzung (3. Oktober 2014)

so
alles drin
die karte läuft so weit und es sieht auch gut aus von den Temperaturen her
nur erkennt mein Mainboard die Lüfter nicht so richtig...
drehzahlen komplett falsch und regeln kann ich sie so jetzt auch noch nicht

ich installier die Software nochmal neu

Ergänzung (3. Oktober 2014)

fuck, es sieht so aus, als stimme was mit den Lüfteranschlüssen nicht....
so eine scheiße

Ergänzung (3. Oktober 2014)

so ein riesen bullshit
jetzt sind auch noch zwei kühlkörper vom RAM abgefallen -.-
und heben wollen die jetzt auch nicht mehr

was mach ich denn nun?!
das Klebetape ist nicht wirklich gut....



[Hasamaatlas]

Also bei mir hielten die Klebepads top. Nicht richtig sauber gemacht. Was für Lüfter hast Du drauf? Wie angeschlossen?



[fanatiXalpha]

ja, ich hab auch die vermutung, dass da doch noch fettreste oder so drauf waren...
jetzt hab ich die zwei wieder neu draufgemacht (den Kühler musste ich dabei zum Glück nicht abnehmen) mit Speicherchips neu reinigen und so
bis jetzt hält es (aber großes vertrauen hab ich nicht)

es ist das Mainboard, was da Probleme hat
mit meiner Lüftersteuerung kann ich die Lüfter perfekt steuern (2x 120mm Scythe Glide Stream mit max. 1300rpm; laufen lass ich sie grad bei 800)

so, aber wie versprochen ein paar Bilder

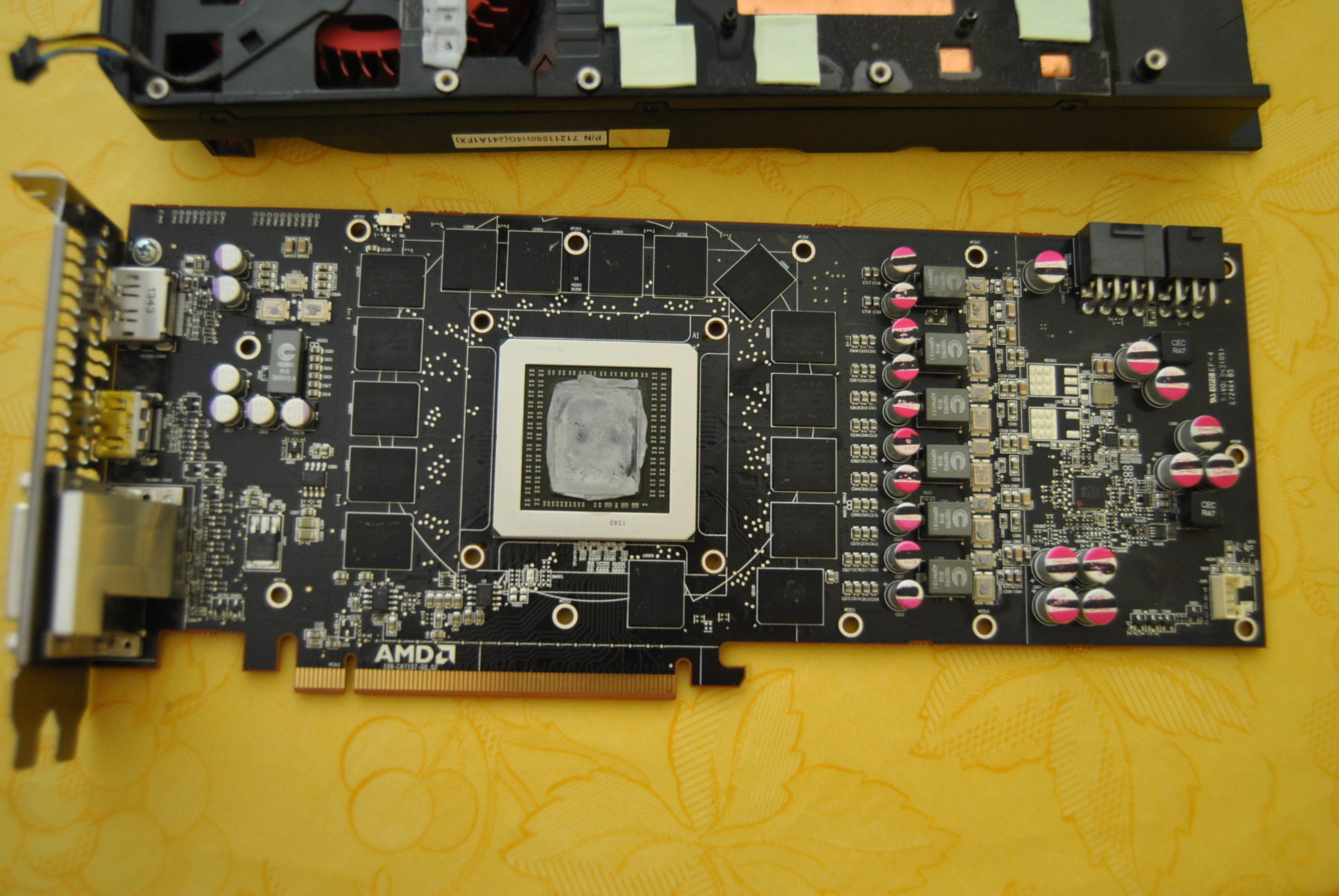

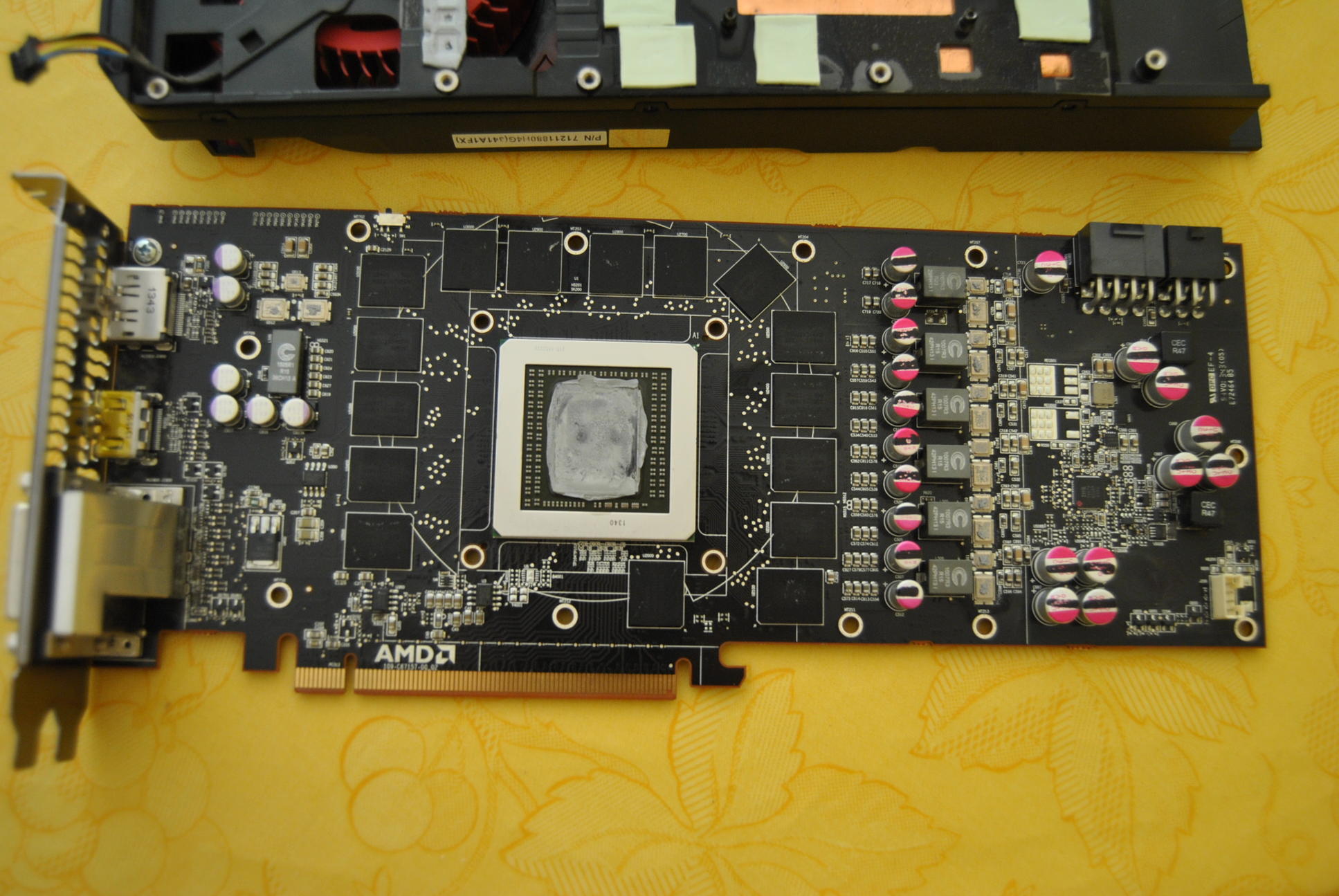

ungesäubert:

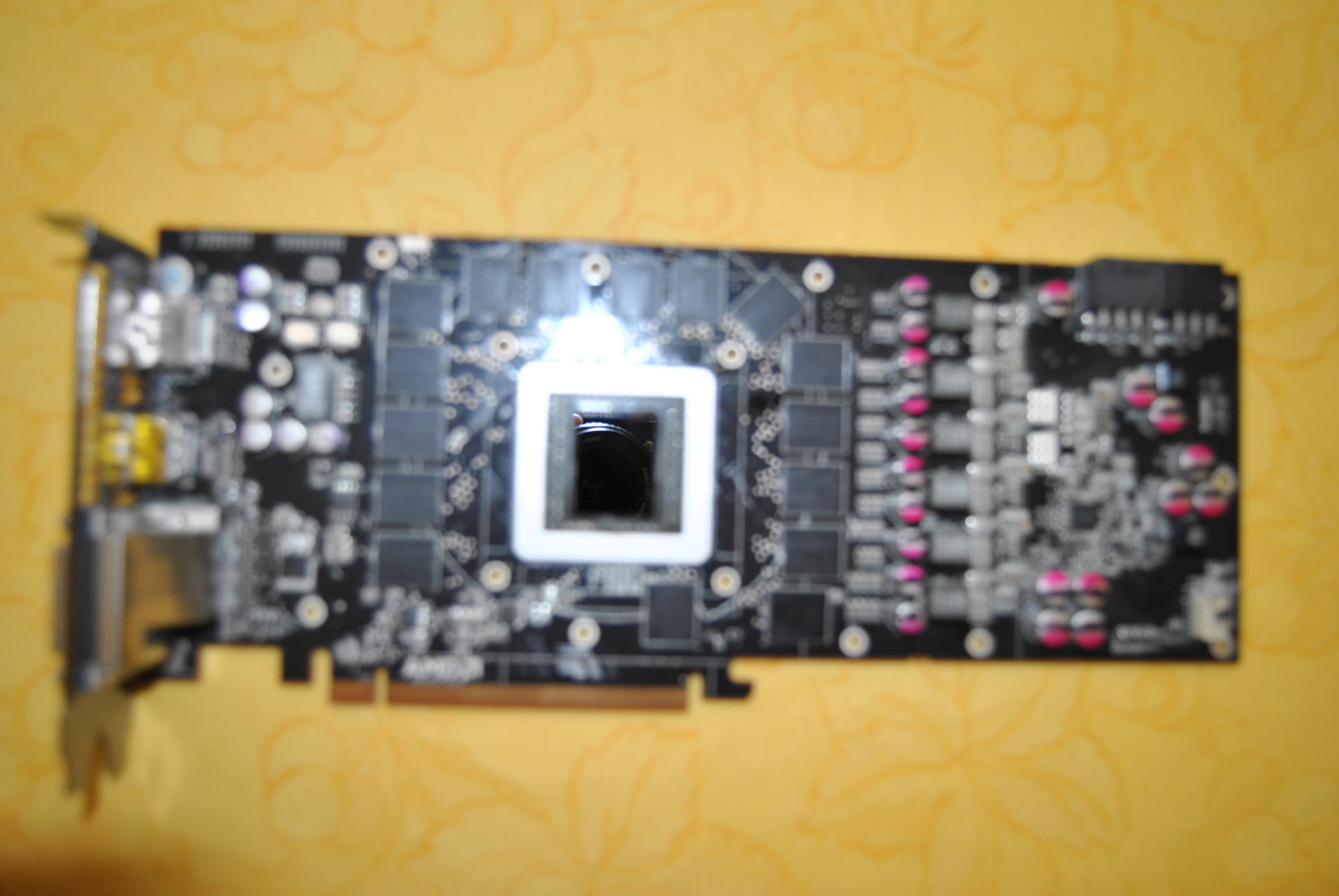

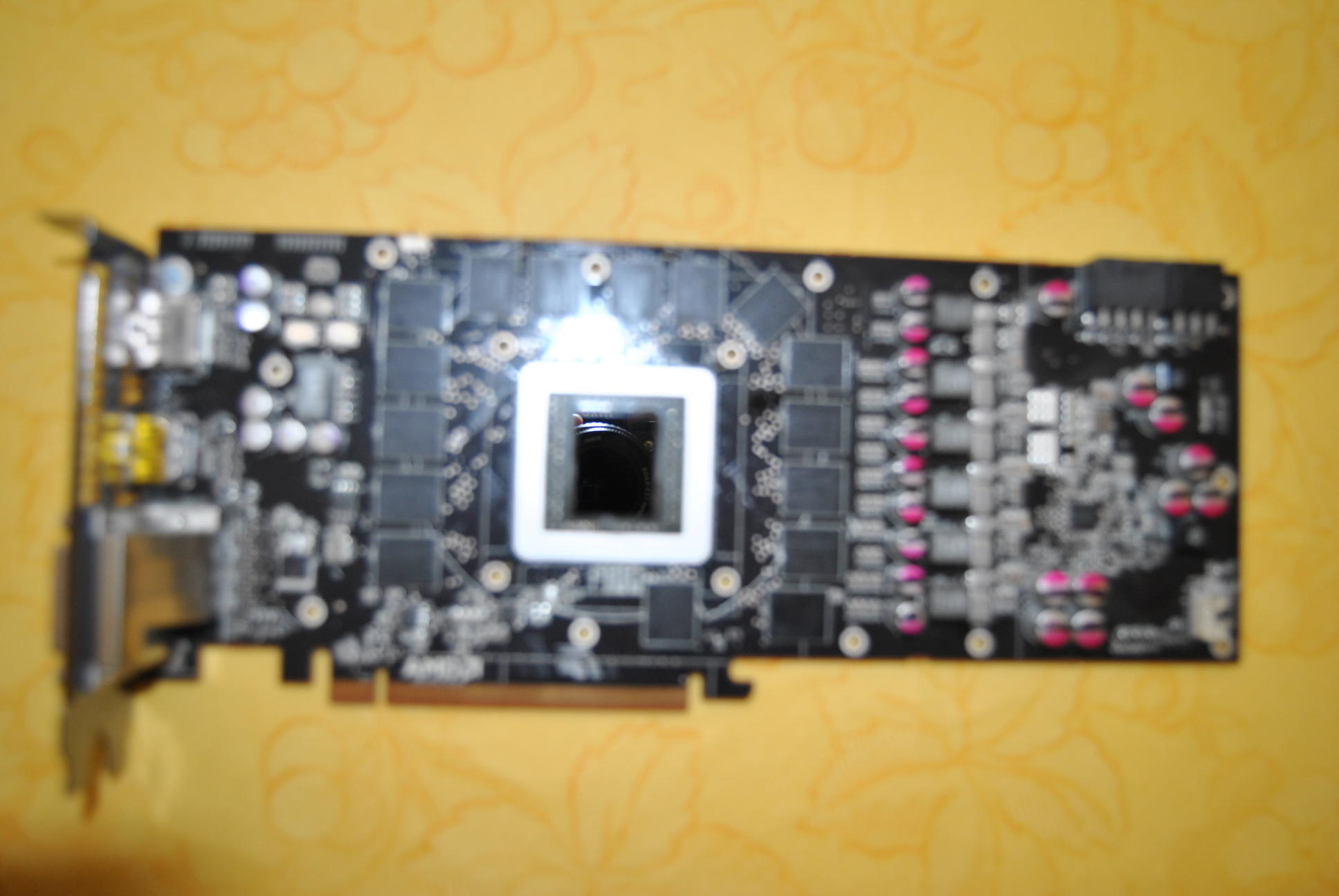

gesäubert... aber so sauber, dass die kamera da probleme hatte richtig zu fokussieren^^

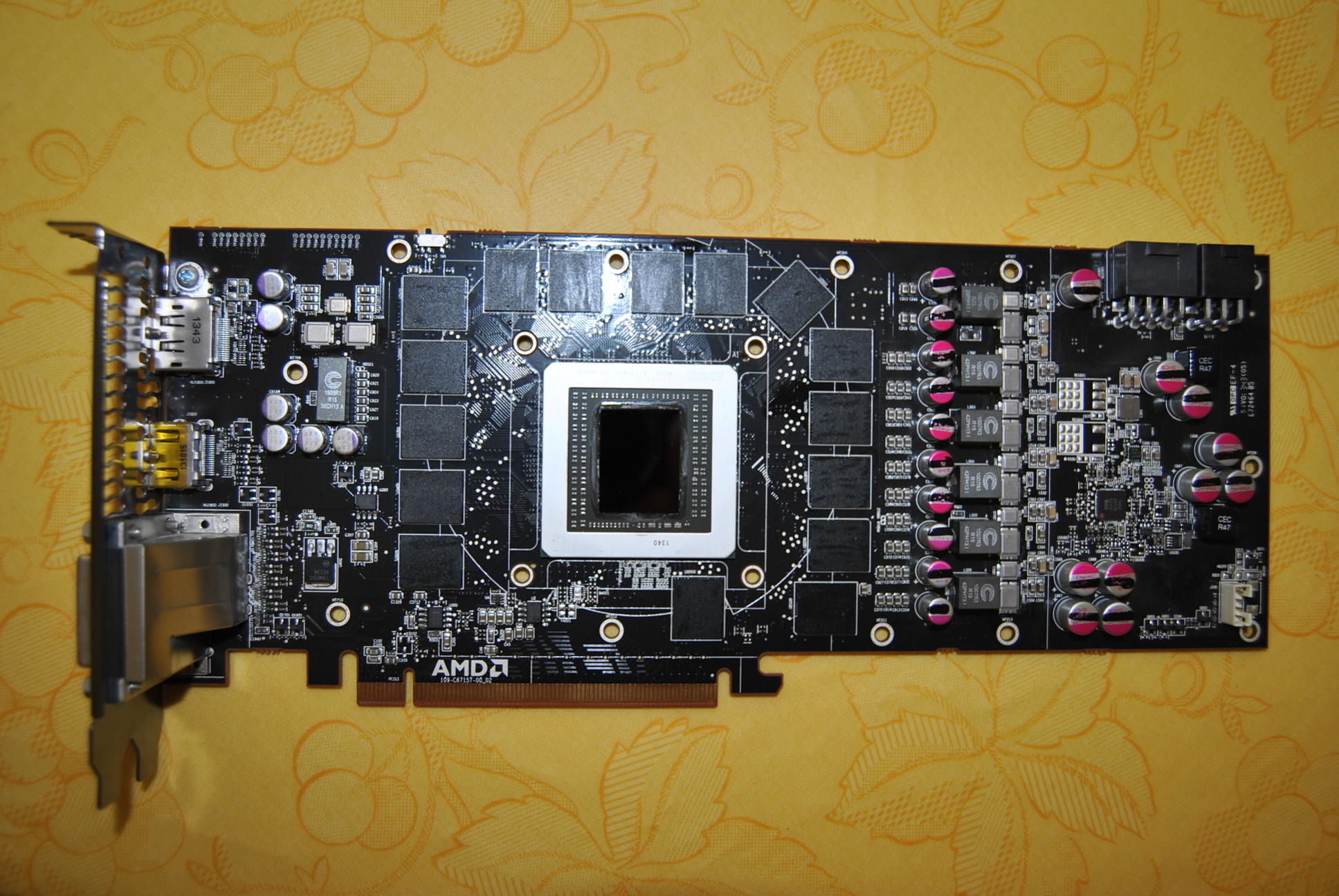

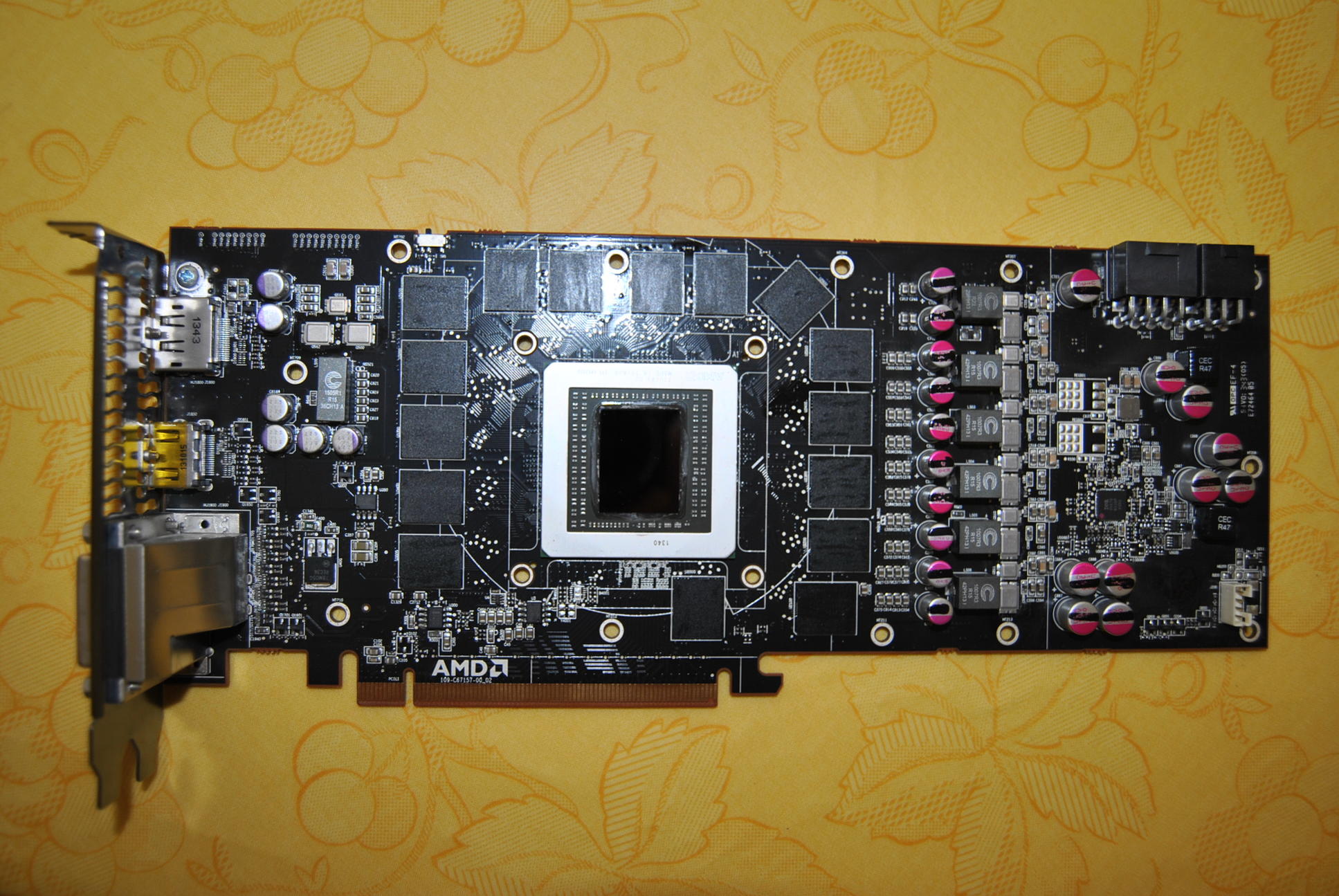

jetzt aber:

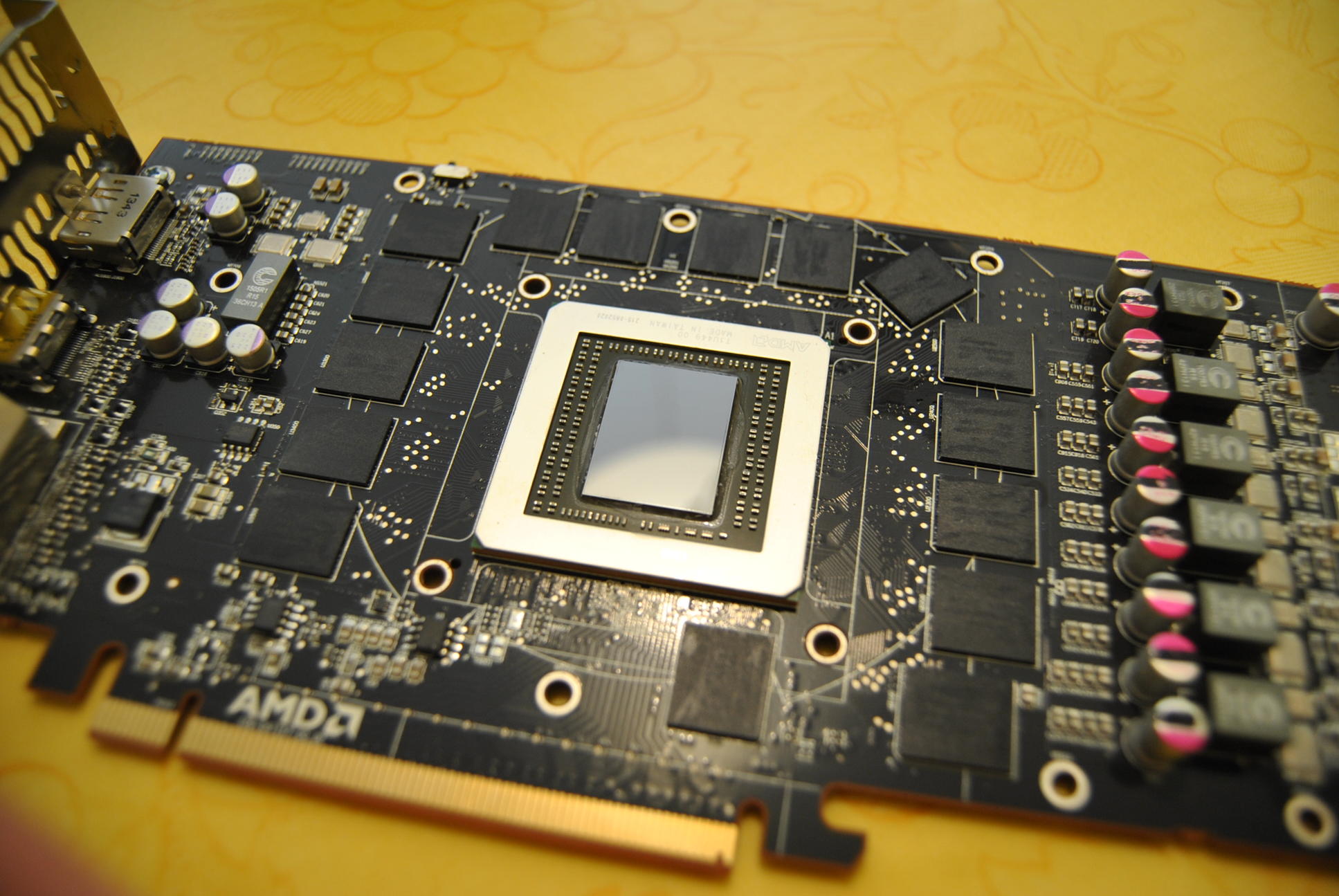

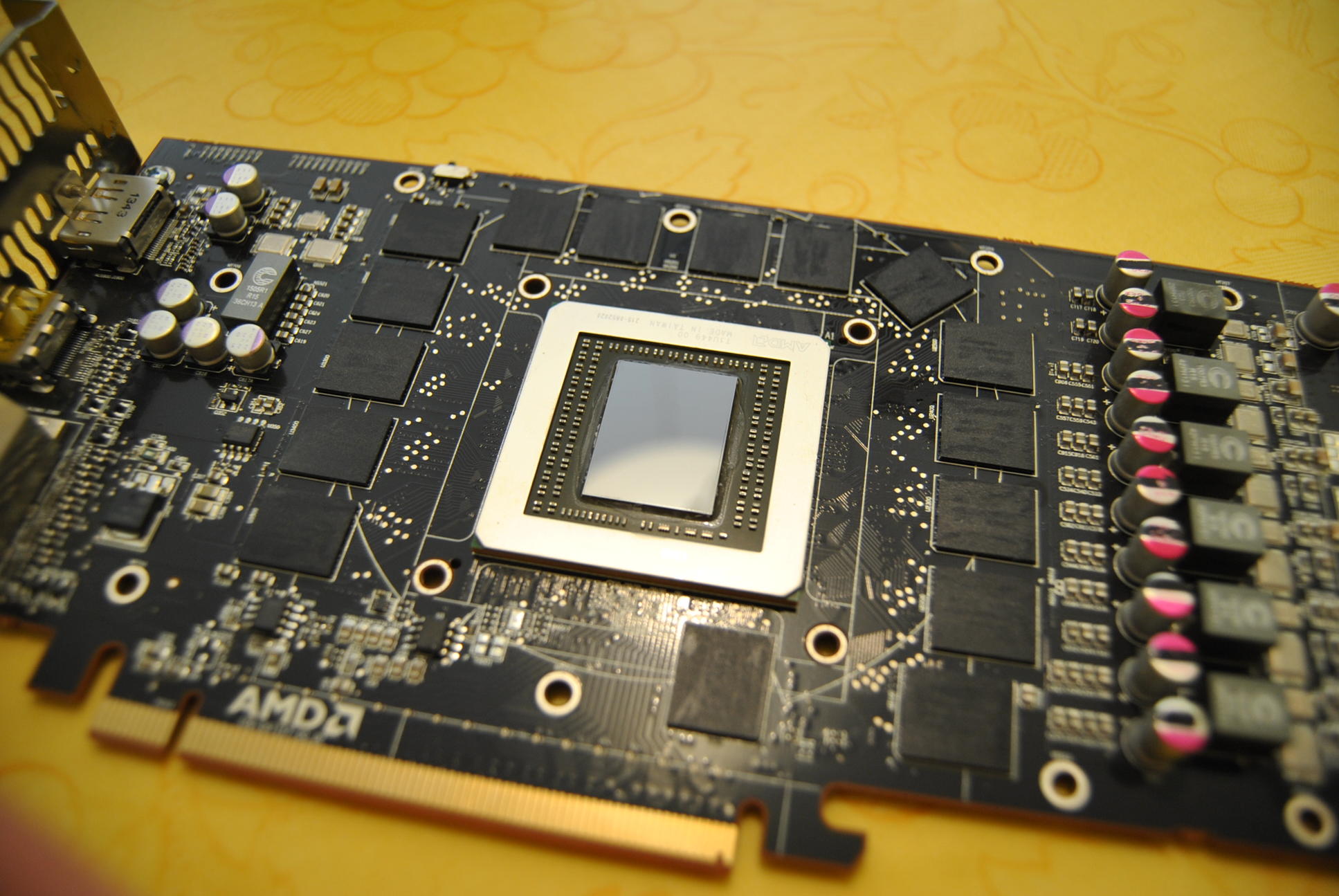

noch eins vom Chip:

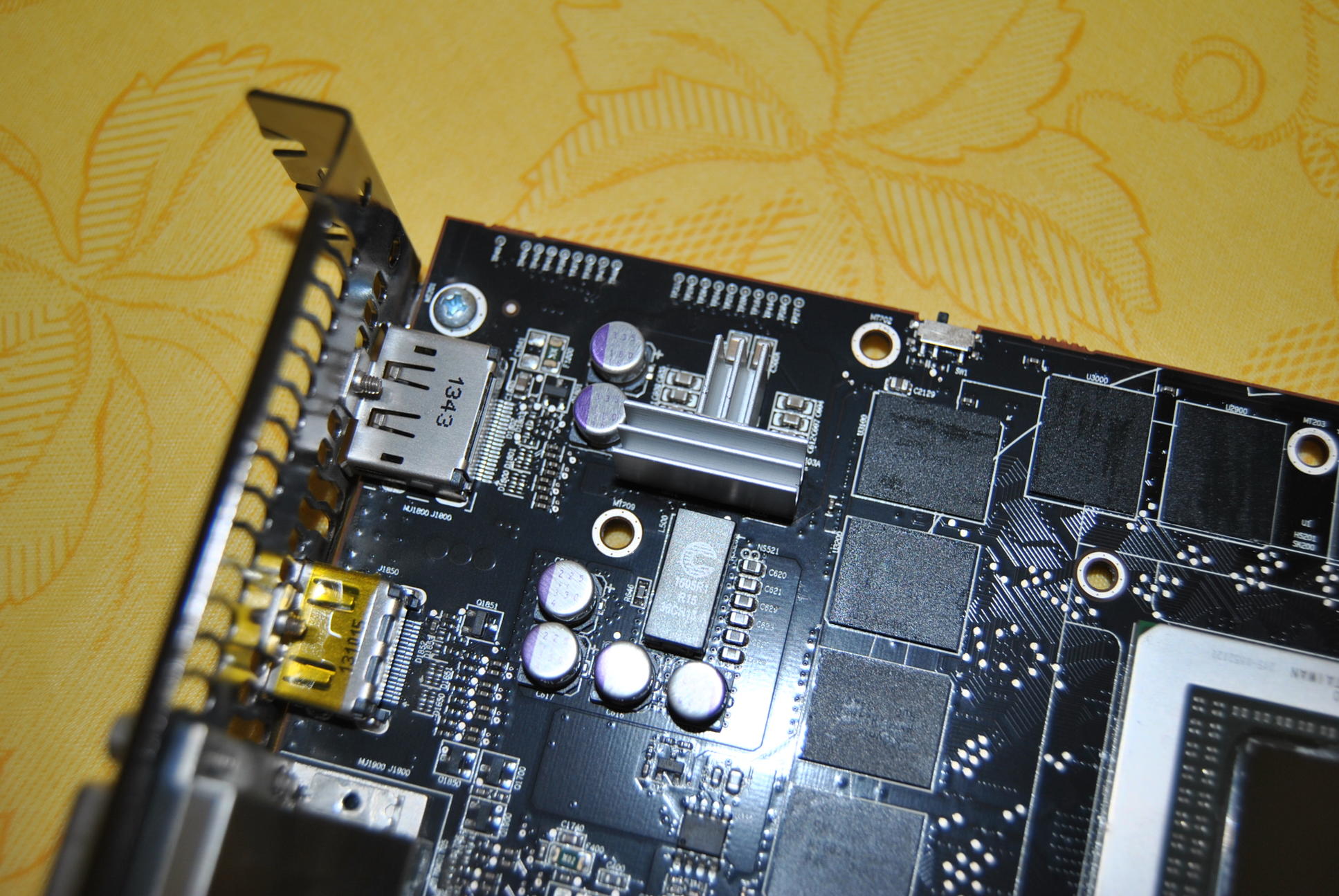

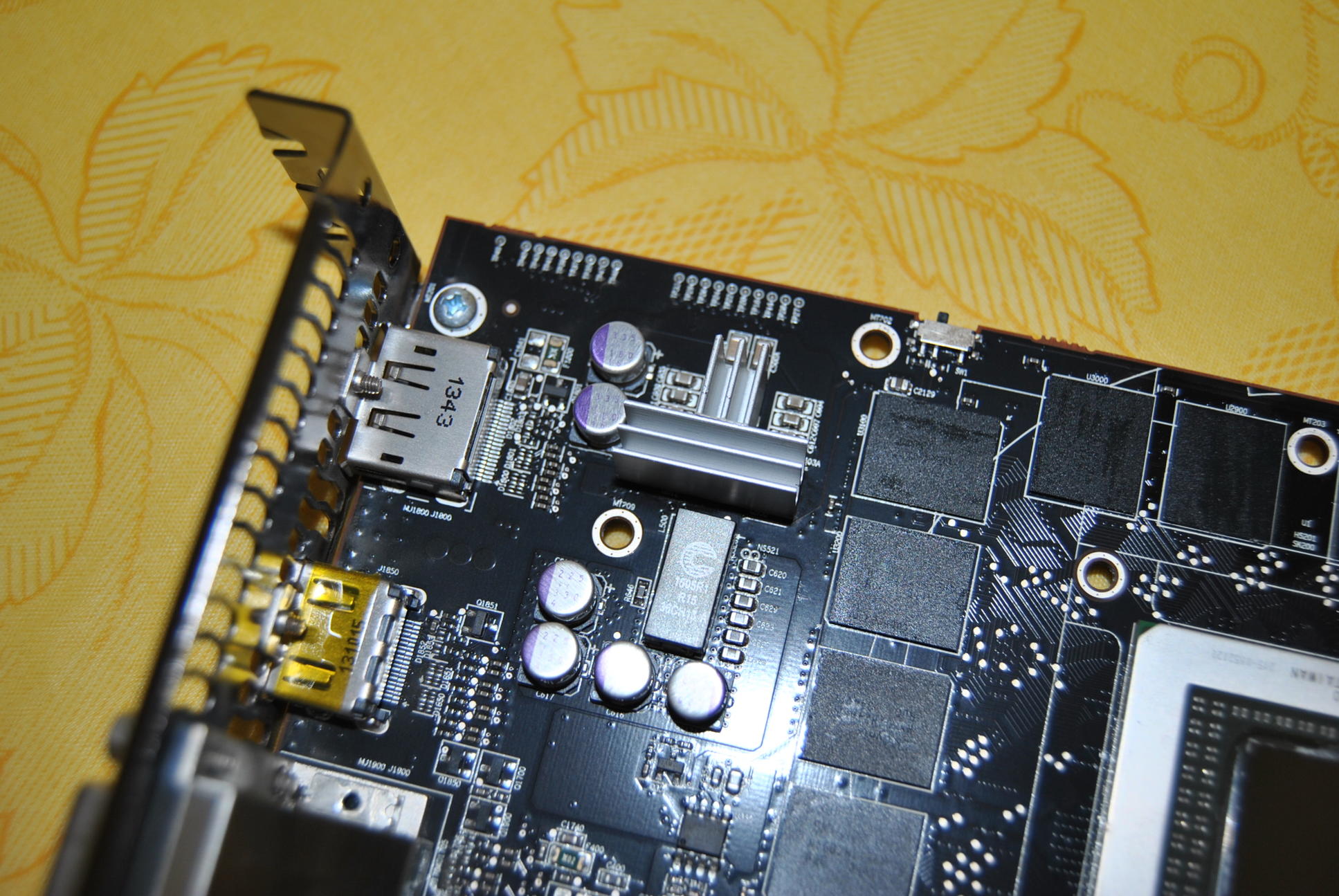

Kühler für VRM2 (welcher komischerweise kühler war als VRM1 bei FurMark..):

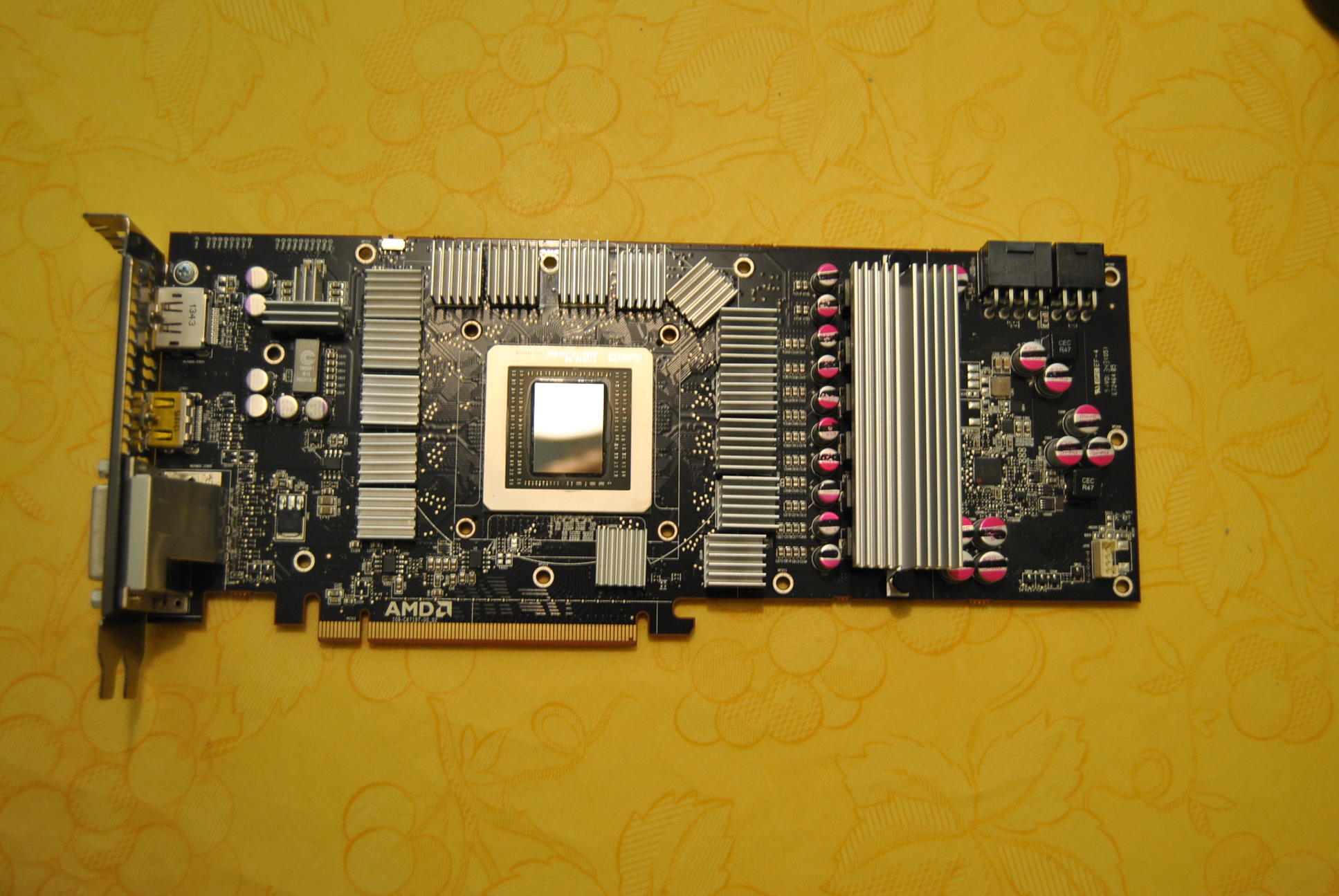

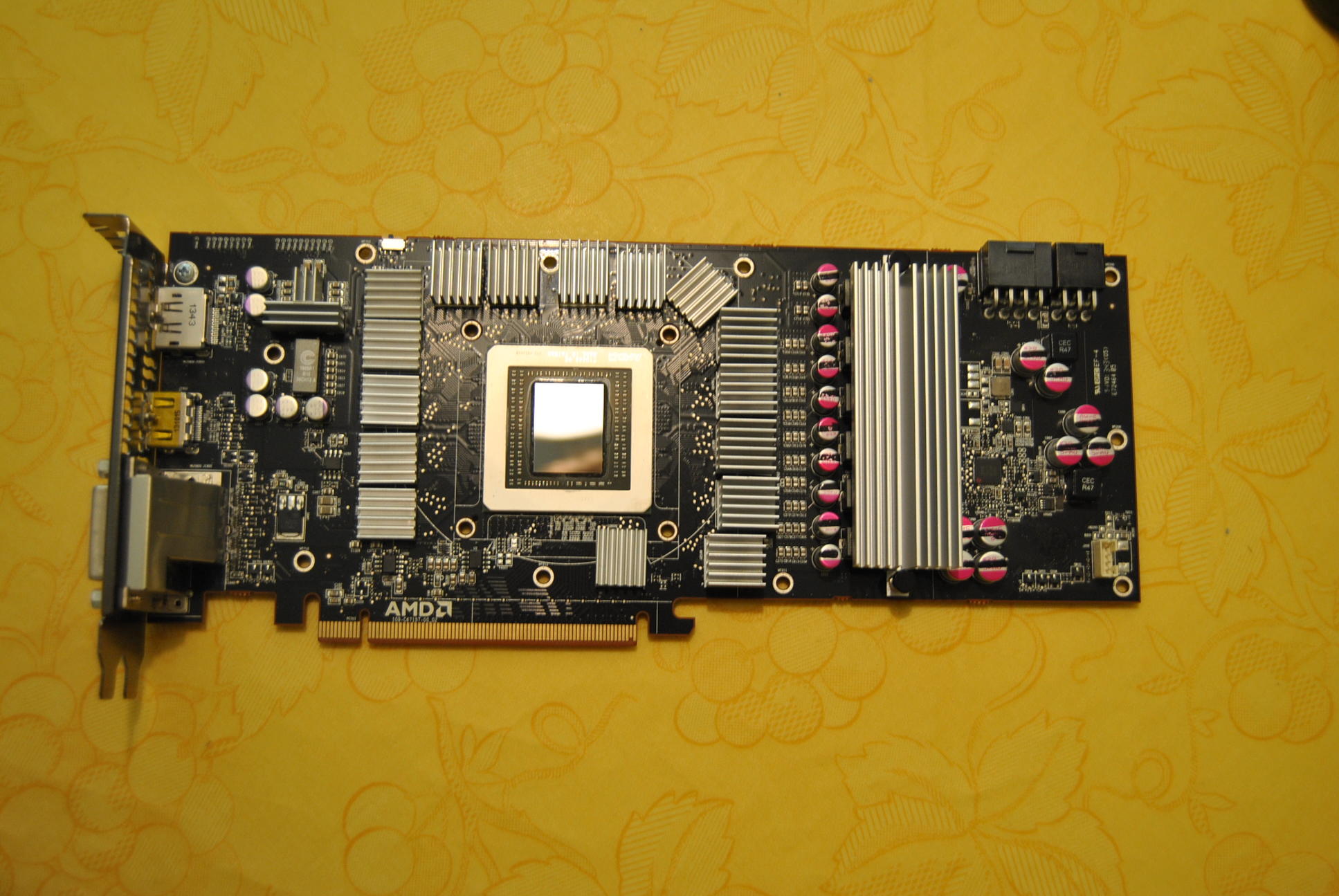

vollbestückt:

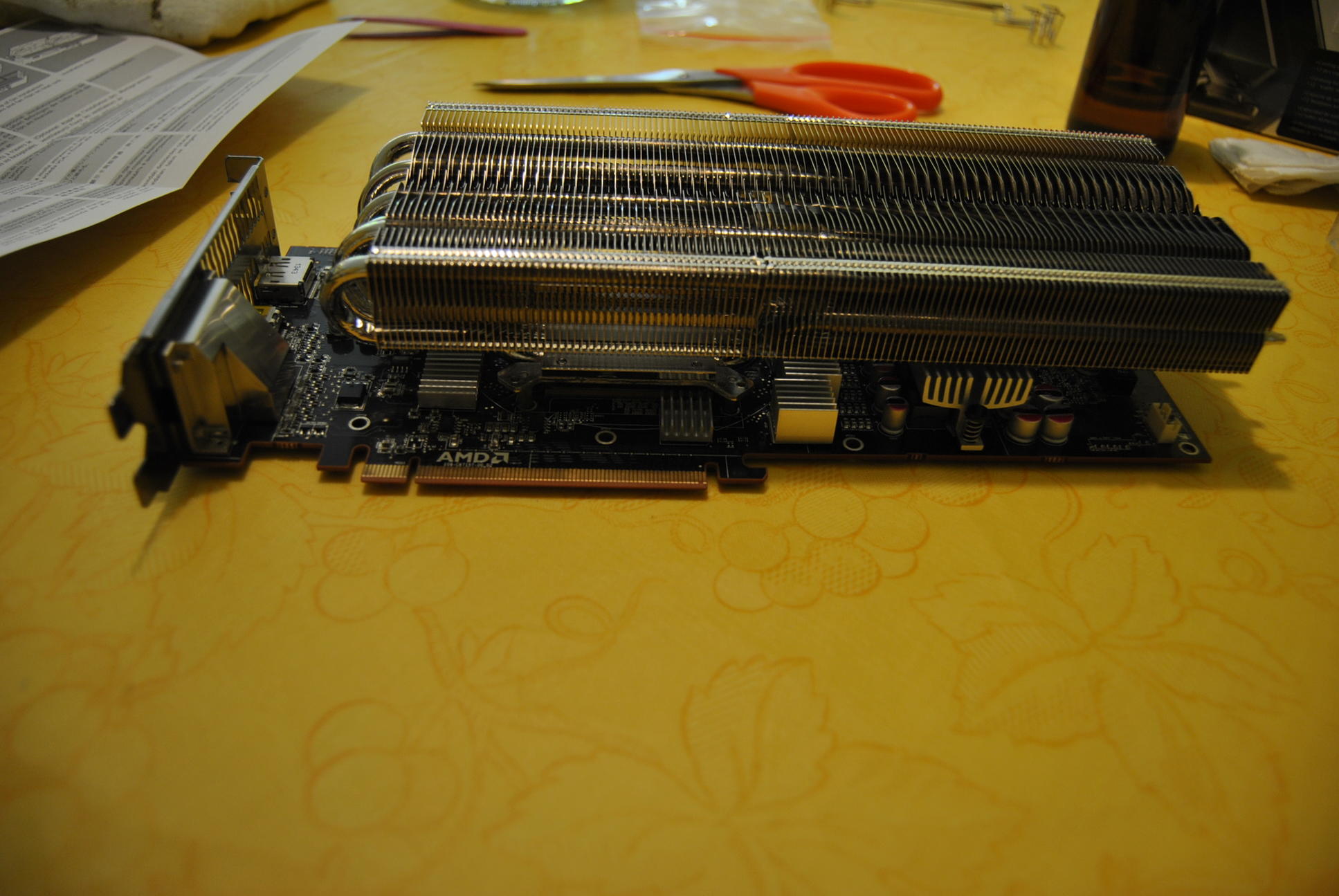

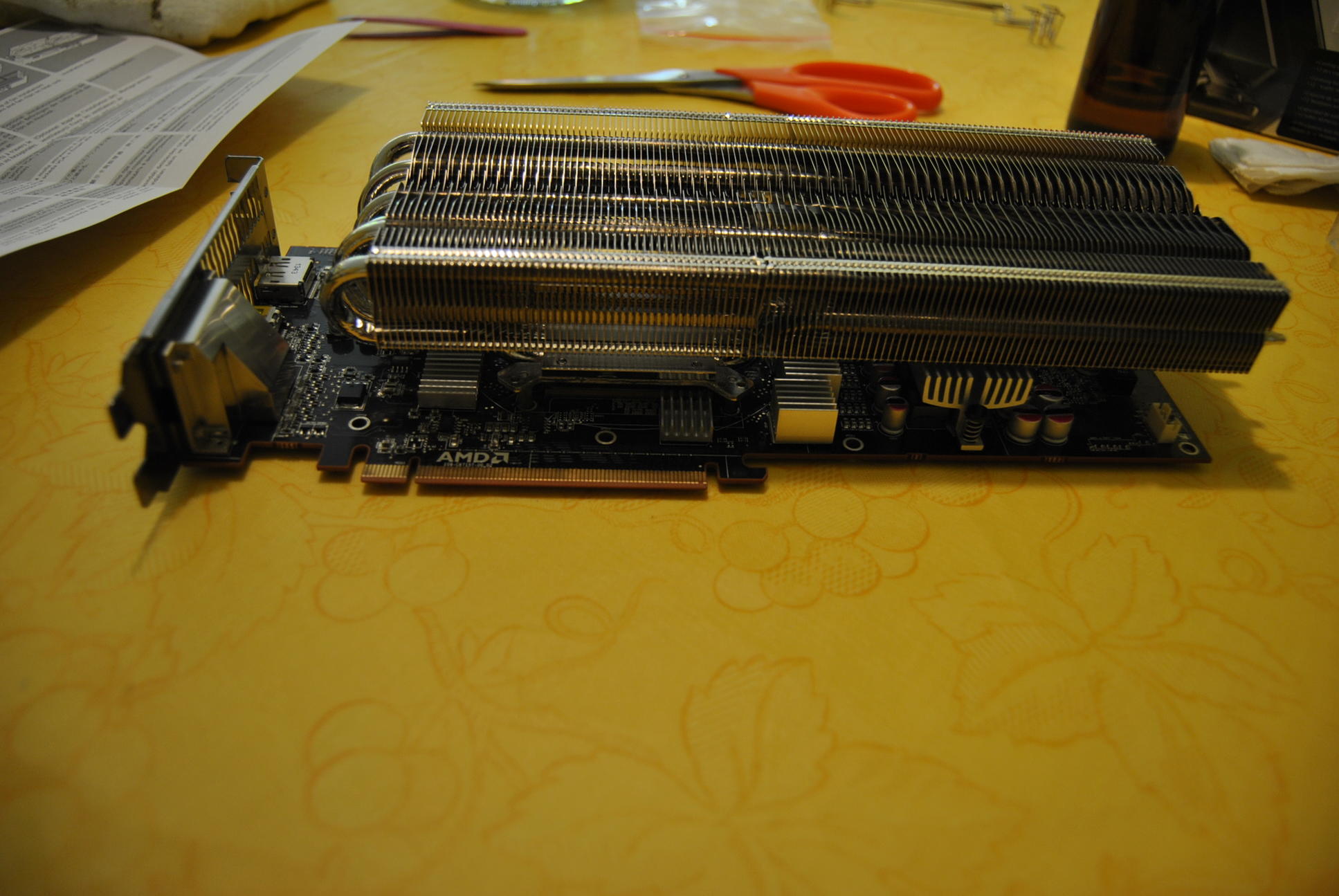

fertig:

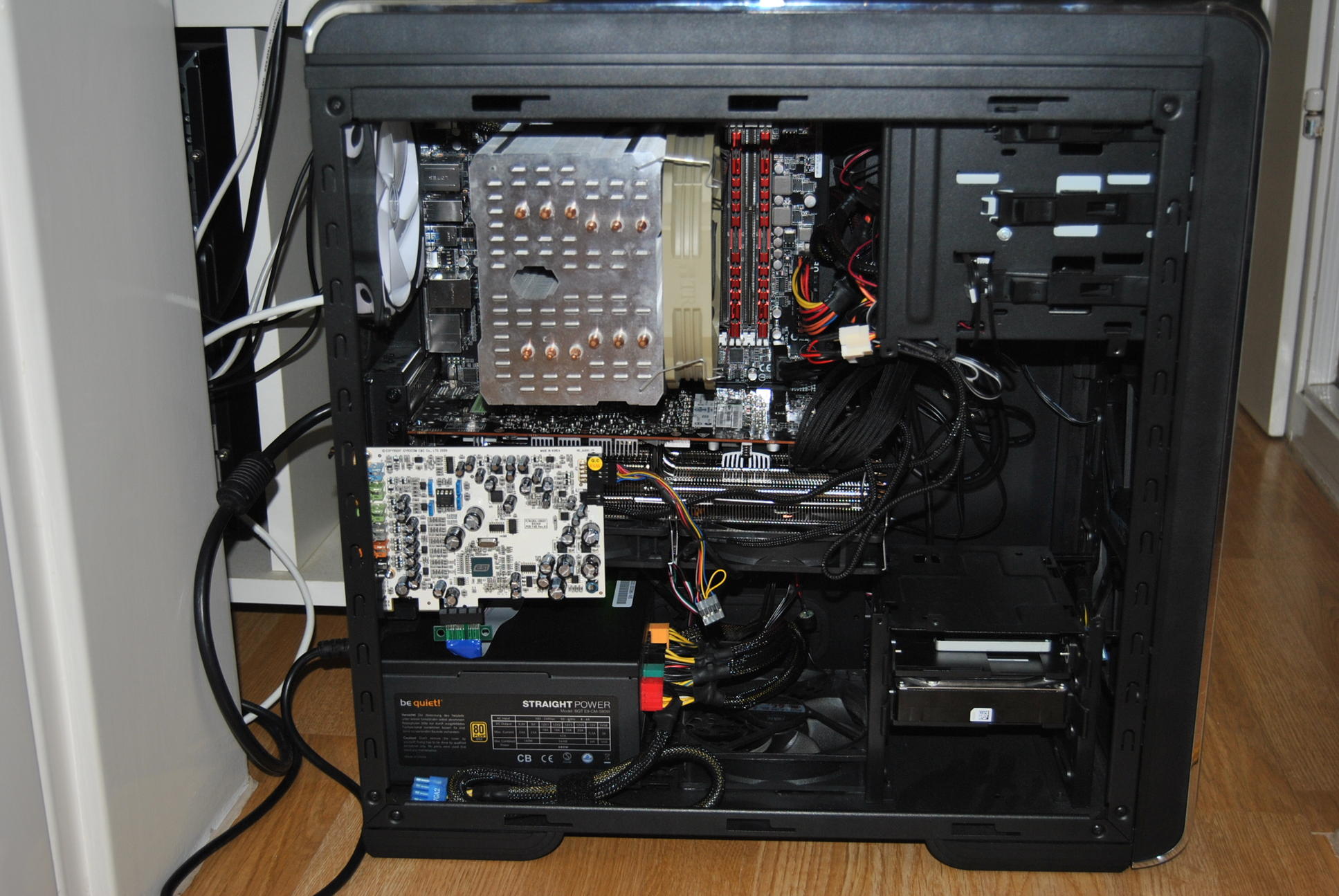

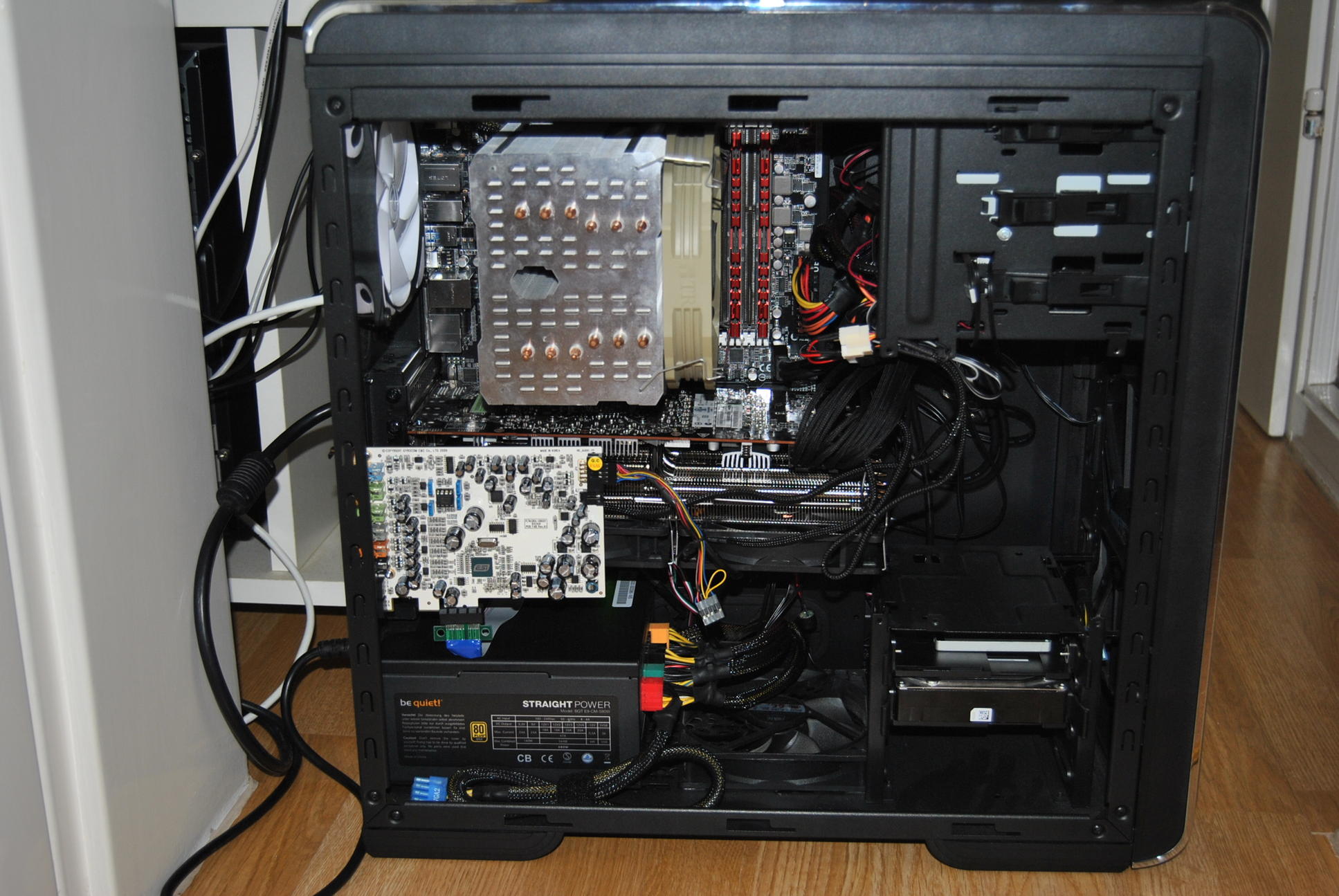

und eingebaut (ja, es ist sehr eng, ich musste die Soundkarte so montieren. ging nicht anders. zudem ist das ja eh nur eine übergangslösung, WaKü kommt aller voraussicht nach nächstes Jahr):


so, das wars erstmal
bei Furmark waren es knapp 67°C für die GPU; 90°C für VRM1 und irgendwas mit knapp unter 80°C für VRM2
ich denk das geht soweit in ordnung, nur eben wegen VRM1 und 2 war ich irritiert, weil ich dachte das wäre anders rum



[Hasamaatlas]

Also hast Du die Lüfter nicht mit der Graka verbunden?



[Gohrbi]

... das wäre jetzt auch meine Frage gewesen, denn der Lü-Anschluß der Platine macht doch die Lüftersteuerung ganz gut.
Aber vielleicht hat er ja das Adapterkabel nicht für den kleinen PWM-Anschluß.



[Hasamaatlas]

Aber vielleicht hat er ja das Adapterkabel nicht für den kleinen PWM-Anschluß.

Genau darauf wollte ich hinaus.

Adapter+Y-Kabel
