RX 550 PCIe nur mit x8 statt x16

[manni84]

ERLEDIGT

Hallo,

ich habe bereits alles zu dem Thema gegoogelt. Leider gibt es selten eine abschließende Antwort - bis auf "Mainboard defekt, habe ein neues bekommen".

Meine Grafikkarte RX 550 läuft an dem ca drei Monate alten PC statt mit x16 nur mit x8.
Ich weiß, dass der Unterschied nicht ernorm ist, aber das Teil ist quasi neu und soll auch das können was ich gekauft habe (zudem es in der Preisklasse auch auf jeden Frame ankommt :-) )

Verbaut ist ein B250M Pro4 Mainboard, eine Sapphire Pulse Radeon RX 550 Grafikkarte, 8GB RAM und ein G4560 Prozessor.

Links zum Mainboard:
Produkt: https://www.asrock.com/MB/Intel/B250M Pro4/index.asp
Handbuch: http://asrock.nl/downloadsite/Manual/B250M Pro4.pdf

Link zur Grafikkarte:
http://www.sapphiretech.com/productdetial.asp?pid=EBB5FCE8-FC92-4603-8D05-8BC8A2AF6E64&lang=deu

Es ist lediglich eine Grafikkarte verbaut, welche an PCIe1 angeklemmt ist. Lt. Handbuch "2 x PCI Express 3.0 x16 Slots (PCIE1: x16 mode; PCIE3: x4 mode)"

ist das korrekt.

PCI ist noch mit einer Soundkarte belegt, was aber keinen Unterschied machen sollte.
Der PC ist komplett staubfrei, alles ist sauber und die Karte steckt fest im Sockel.
BIOS und alle Treiber sind aktuell.

Die Software von

1. Radeon zeigt mir "Current Bus Settings PCI Express 3.0 x8"
2. GPU-Z "PCIe x8 3.0 @ x8 gefolgt von 1.1 - 3.0 an (je nach Auslastung z.B. 3.0 beim Render Test)"
3. HWINFO "PCIe v3.0 x8 (8.0 GT/s) @ x8 (2.5 GT/s)"

an.

Im Bios hatte ich testweise die Stromsparfunktion der CPU deaktiviert und auf der Hauptseite auf Turbo gestellt. Zudem bei PCIe1 von auto auf GEN3 (bei Gen1 läuft die mit 1.1, bei Gen2 mit 2.0 und Gen3 bei 3.0). Hat alles nichts geholfen - kein x16 möglich.

Meine eigentlichen Fragen lauten:
Hat jemand noch eine Idee?
Was ist am Wahrscheinlichsten defekt? Mainboard, Grafikkarte oder CPU? Ich kenne hier niemanden mehr mit einem PC, bei dem ich die Karte ausprobieren könnte, da hier fast nur noch Laptops rumlaufen. Es wäre sicherlich deutlich einfacher nur das defekte Teil einzusenden...

Danke für die Antworten



[AndyMutz]

warum sollte etwas defekt sein?
ist völlig normal, dass schwache grafikkarten nur 8x supporten.. ich habe z.b. eine GT1030 und eine RX460, und beide karten werden nur mit 8x angebunden, weil die karten selbst halt so designed sind.

-andy-



[manni84]

Aber es steht doch extra in der Beschreibung
"Benötigt einen PCI-Express basierter PC mit mindestens einem verfügbaren Grafikslot mit X16 Lanes auf dem Mainboard."



[JackAK]

Wenn die Karte nur mit X8 Herstellerseitig angebunden ist, was laut Mindfactory der Fall ist, wird sie so erkannt. Tut wohl auch absolut nichts zur Sache, denn Die RX 550 setzt zwar einen X16 Slot vorraus, wird die Bandbreite aber leistungsbedingt zu keinem Zeitpunkt benötigen. Mehr schreibt Sapphire nicht. Wenn die Karte die zusätzliche Bandbreite nicht braucht, werden die Kontakte gar nicht erst angebunden.

Die Karte braucht mechanisch einen X16, elektrisch aber nur X8. Alles in Ordnung!

Hier nochmal ausm Wiki. Alle Karten bis zur 560 nutzen "nur" Pci-E X8 als BUS-Interface
https://en.wikipedia.org/wiki/List_of_AMD_graphics_processing_units#Radeon_RX_400_Series

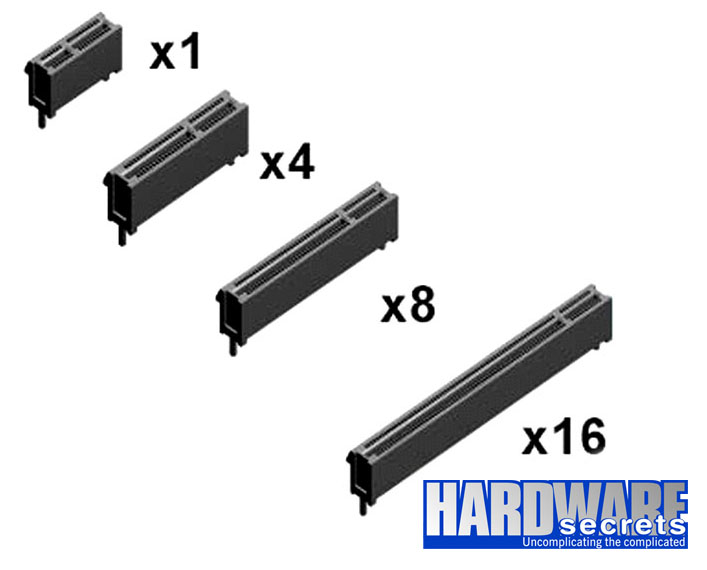

An diesem Bild wird nochmal deutlich das die X1 - X16 angaben sich auch auf die Slotgröße beziehen:



[manni84]

Tatsache. Danke für die Aufklärung!



[benneq]

Vor allem reicht bei der Leistung der RX 550 auch ein PCIe 2x Slot, vielleicht sogar 1x. Da musst du dir überhaupt keine Gedanken machen.



[Nero FX]

Noch als Ergänzung wieso ein x16 Slot verlangt wird:

Auszug aus Wikipedia:
in PCI-Express-Steckplatz kann das daran angeschlossene Gerät mit Strom versorgen. Laut Spezifikation beträgt die gelieferte Leistung für einen gewöhnlichen Steckplatz [PCIe x1/x2/x4/x8] maximal 25 Watt, für Low-Profile-Karten höchstens 10 Watt und bei einem PEG-(PCIe-×16)-Steckplatz maximal 75 Watt.

Also: x16 Slot muss sein für die 75W Stromversorgung über den Slot.

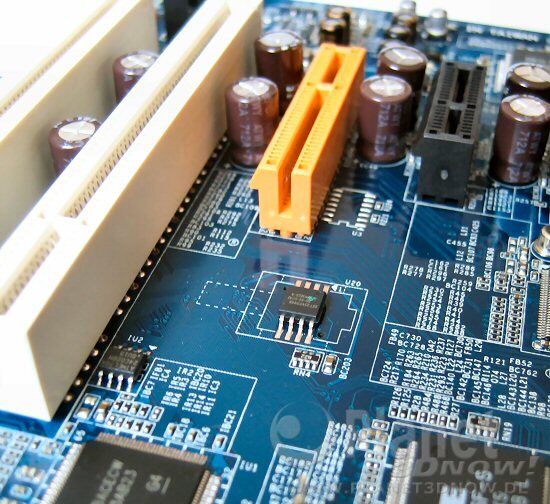

Ein x8 Slot muss, im Gegensatz zu einem x16 PEG Slot, keine 75W liefern (kann aber! dann meist hinten offen siehe http://www.planet3dnow.de/photoplog/file.php?n=454&w=o ) aber genau die braucht die RX550. Es reicht also auch ein x16 Slot (von der Physikalischen Bauart) aus auch wenn er nur die Kontakte für x4/x8 hat. Er liefert dann trotzdem 75W. Die Slotlänge wird hier also als "Sicherung" verwendet das der Slot genug elektrische Energie liefern kann.



[benneq]

@Nero: Das ist mal echt eine interessante Info. Ich war mal kurz davor per Riser Karte einen 4x Slot mit einer 16x Grafikkarte zu betreiben. Das wäre dann wohl in die Hose gegangen
