[Sammelthread] Asus P5B / P5B Deluxe (WiFi-AP) II

[DELIUS]

Übernommen aus dem Eröffungspost des ersten Teils des Sammelthreads

So, dann mach ich mal einen P5B-Sammel-Thread hier auf...

Nadem so viele Fragen dazu gestellt werden, soll das hier als Infostelle genutzt werden.

Bilder und Impressionen von meinem Borad kommen, erst mal Herstellerinfos:

Herstellerlinks:

Asus P5B

- Intel LGA775 Platform- Intel® Core™2 Extreme / Core™2 Duo Ready
- Intel® Pentium® Extreme / Pentium® D / Pentium® 4 / Celeron® D Ready
- 1066/800/ 533 MHz
- Dual-channel DDR2 800/667/533
- 1x PCI Express x16
- 6x SATA 3Gb/s
- RTL8111B PCI-E Gb LAN
- 8-channel HD Audio
- AI NOS™ / AI Gear / AI Nap

Asus P5B Deluxe

Asus P5B Deluxe WiFi-AP

- Intel LGA775 Platform
- Intel® Core™2 Extreme / Core™2 Duo Ready
- Intel® Pentium® Extreme / Pentium® D / Pentium® 4 / Celeron® D Ready
- Dual-channel DDR2 800/667/533
- AI NOS™ / AI Gear / AI Nap
- 8 Phase Power Design
- Fanless Design - Heat Pipe & Stack Cool 2
- Array Mic / Noise Filter
- WiFi-AP Solo (beim WiFi-AP)

Hier meins, Rev. 1.03G:

Vergleich P5B vs P5B Deluxe

BIOS@Asus-FTP

Unterschiede in den einstellbaren Spannungen:

P5B: vDimm 1,8-2,1 / vCore 1,2125 - 1,7
P5B Deluxe: vDimm 1,8-2,45 / vCore 1,1 - 1,7

Anleitungen/FAQ´s:

HowTo MaxOC von freecableguy@XS - sehr Interesanter Artikel von free, wie man den max FSB aus seinem P5B herausholt

Problems&Fixes von m0nikr@XS - FAQ zur Fehlerbehebung

http://www.thetechrepository.com/showthread.php?t=41 - OCing FAQ von Tony@techrepositry

Clockgen für P5B: Clockgen 1.0.5.0 - PLL CY28551 - Danke natu für raussuchen...

Performanceverlust bei FSB > 400 MHz => umschalten des Strap von 1067 auf 800

C2D 2 MB vs 4 MB @ Anandtech

----

So, hab mal meine Einstellungen für 500x7 im BIOS reingesetzt, CPU ist ein E6300, RAM Syncmax eXtreme PC6400 mit Elpida-Chips, deswegen der geringe VDimm, Microns brauchen deutlich mehr...

----

Mein E6300 101,6 % OCed mit LuKü: http://valid.x86-secret.com/show_oc?id=130327

Was mich auch Interesiert, wäre der max FSB den ihr erreicht, postet mal mit der Revision...

Weiter Infos folgen...

------------------------------------------------------------------------------------------------------------------------------

Beta BIOS 1238

Changelog: http://vip.asus.com/forum/view.aspx...del=P5B+Deluxe/WiFi-AP&page=1&SLanguage=en-us
[Pentium Dual Core E5300 (2.70GHz,800FSB,L2:2MB,rev.R0)]

Download: http://vip.asus.com/forum/view.aspx..._id=1&model=P5B+Deluxe&page=1&SLanguage=en-us

Ich habe es installiert. Bisher keine Auffälligkeiten gegenüber dem BIOS 1237.

In anderen Foren wird außerdem berichtet, dass Beta BIOS 1238 nicht nur einen neuen Prozessor unterstützt, sondern auch bisherige Probleme beim Speichern des vCore behebt.



[WJoerg]

AW: [Sammelthread] Asus P5B / P5B Deluxe (WiFi-AP)

Welche anderen Foren?



[DELIUS]

AW: [Sammelthread] Asus P5B / P5B Deluxe (WiFi-AP)

Bisher zwei Postings auf Hardwareluxx -> [1] und [2].

Ein Versuch wäre es ja wert, falls jemand mit den vCore Einstellungen Probleme hat und ganz nebenbei durch dieses 1238 BIOS Update eine Lösung findet. Ich kann da leider bei meiner PC Konfiguration nicht mitreden.



[godmod]

Hi,

ich weiß nicht ob's hier an der richtigen Stelle ist aber ich habe folgendes Problem:

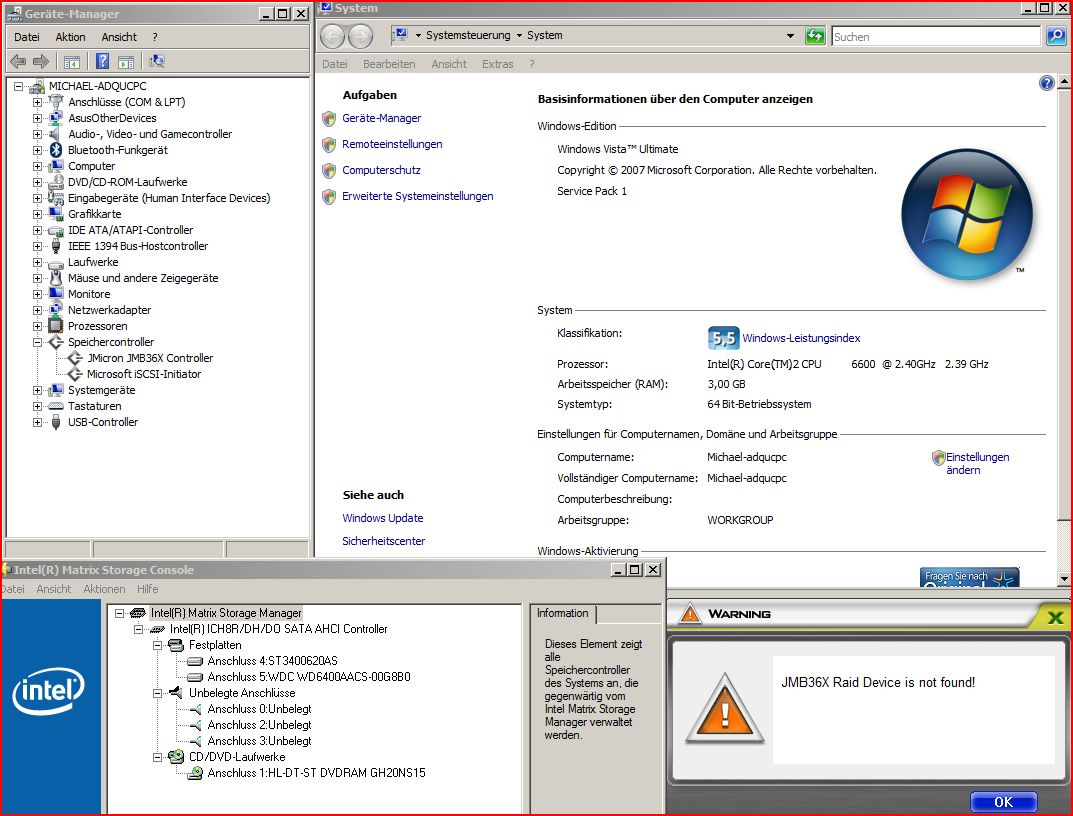

Ich habe eine Seagate FreeAgent Pro 500GB und will sie an meinem P5B Deluxe WiFi/AP hinten per mitgeliefertem eSATA Kabel am eSATA Anschluss anstecken. Möglich ist das ja, aber die Platte wird einfach nicht erkannt. Also weder beim starten, noch in Windows. Der Intel Matrix Storage Manager zeigt mir keine angeschlossene Platte an (schon, aber nur die internen) und der JMicron "JMB36X Raid Configurer" gibt mit beim Starten eine Fehlermeldung aus.

Was muss ich also im BIOS / OS einstellen, dass ich die Platte nutzen kann? Ich dachte bis jetzt, SATA und eSATA Platten seien sogar Hot Swap fähig... naja...

https://www.computerbase.de/forum/attachments/screen-jpg.126044/

Bitte nicht meckern, dass das Thema schon x fach vorhanden ist, ich suche seit Tagen rum, finde auch immer wieder was, nur das hilft nicht.

Ich werde jetzt noch mal rebooten und die BIOS Einstellungen notieren und posten bzgl. AHCI und so...

mfg
und Danke für die Hilfe im Vorhinein

Nachtrag:

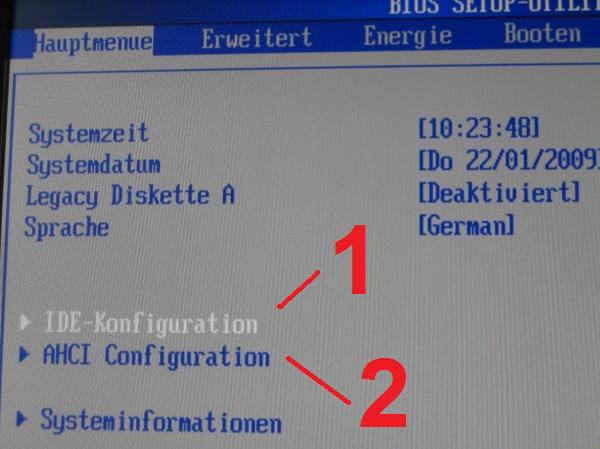

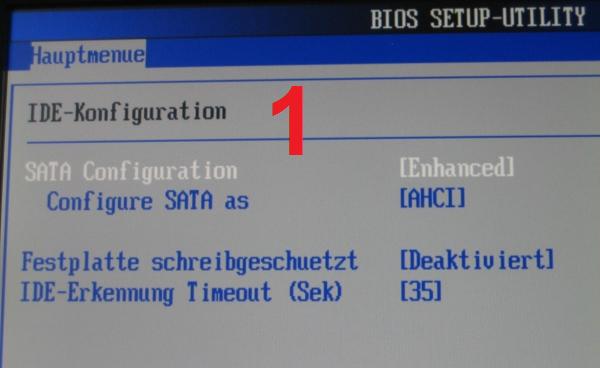

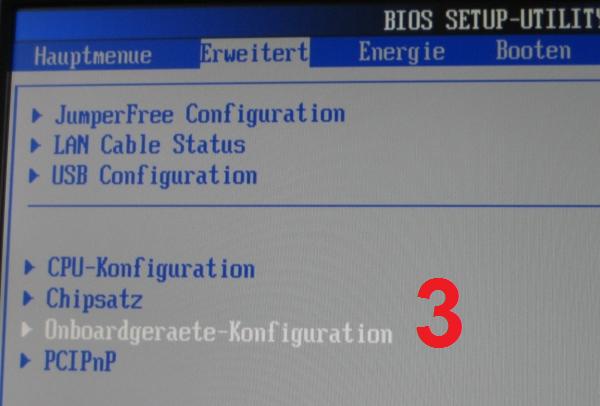

Hier die BIOS Einstellungen:
https://www.computerbase.de/forum/attachments/img_4590-jpg.126052/

https://www.computerbase.de/forum/attachments/img_4588-jpg.126050/

https://www.computerbase.de/forum/attachments/img_4589-jpg.126051/

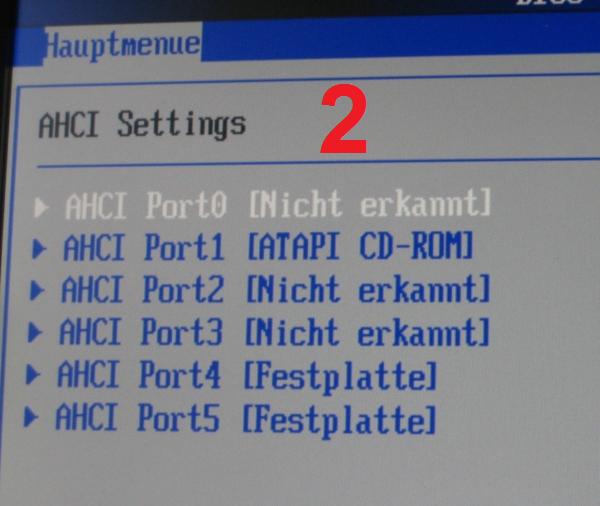

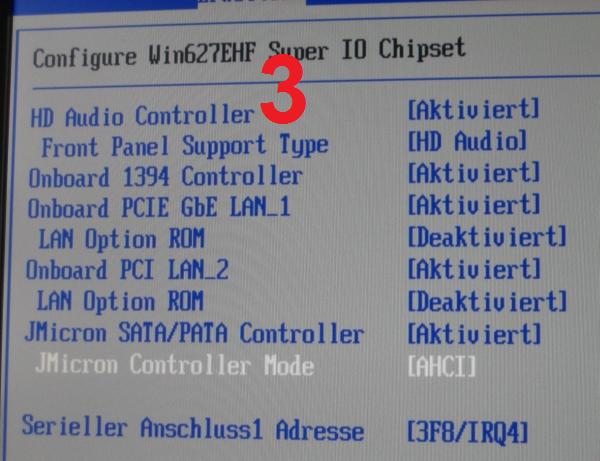

Das habe ich noch entdeckt und geändert ->
https://www.computerbase.de/forum/attachments/img_4592-jpg.126054/

(statt AHCI stand da vorher IDE afaik)
https://www.computerbase.de/forum/attachments/img_4591-jpg.126053/


jetzt funktioniert es tadellos. Was mich anfangs verwirrt hat, ist, dass im Gerätemanager der JMicron Controller ja erkannt und installiert wurde. Nach dem Umstellen der Einstellung im BIOS wurde allerdings noch einiges installiert und nach dem nächsten Neustart funtze alles tadellos.

Hier noch ein Vergleich der Seagate FreeAgent Pro 500GB zwischen USB2.0 und eSATA mit HD Tach:

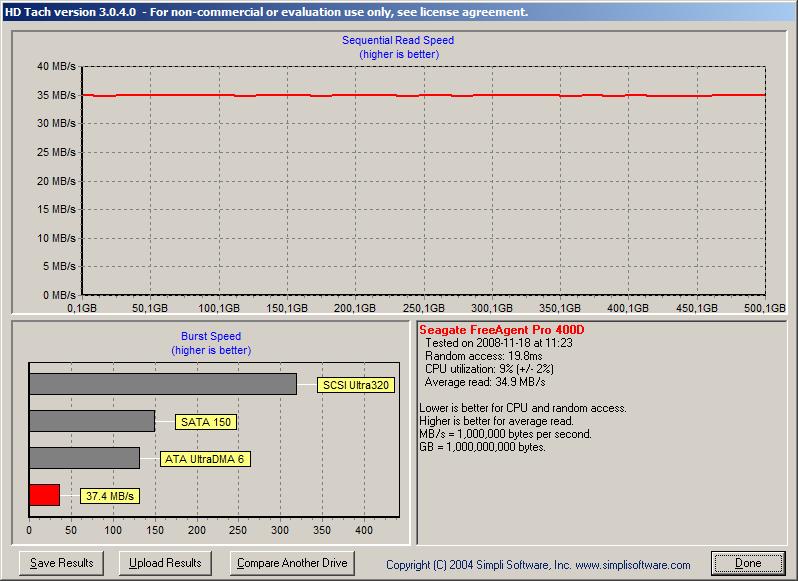

USB
https://www.computerbase.de/forum/attachments/hd-tach-quick-st500-usb-20081118-jpg.126055/

eSATA (Quick Test)
https://www.computerbase.de/forum/attachments/hd-tach-quick-st500-esata-20090121-jpg.126056/

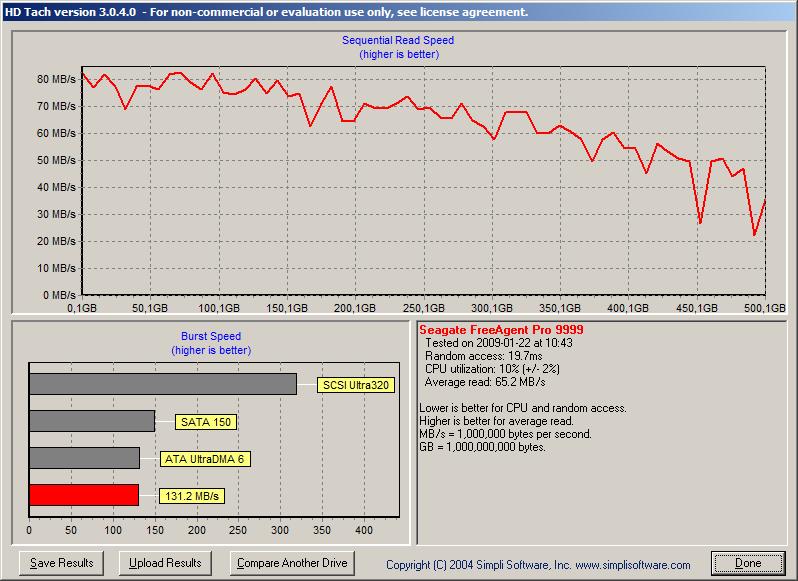

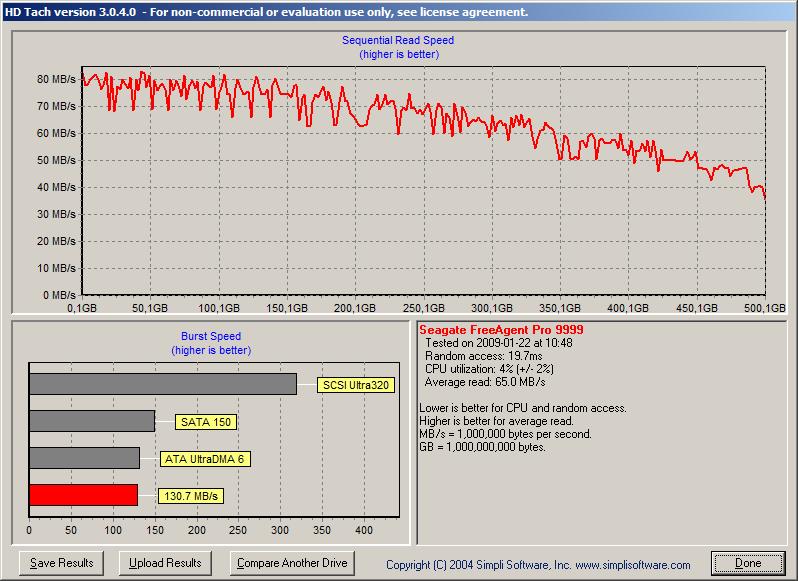

eSATA (Long Test)
https://www.computerbase.de/forum/attachments/hd-tach-long-st500-esata-20090121-jpg.126057/

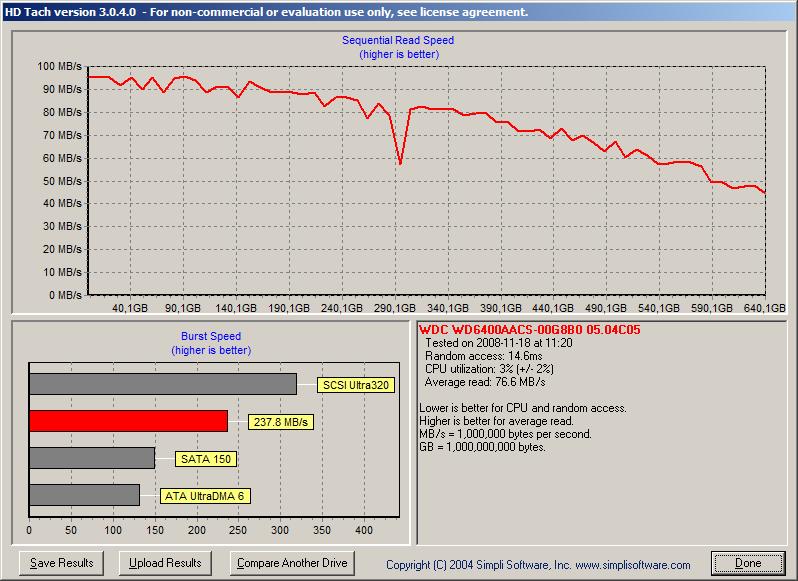

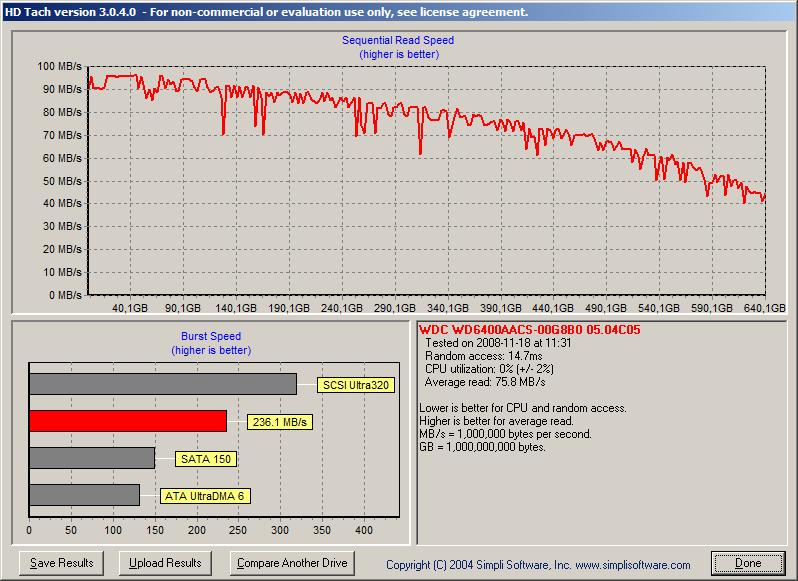

und noch im Vergleich die WD640 Caviar Green (SATA II, Quick und Long Test)
https://www.computerbase.de/forum/attachments/hd-tach-quick-wd640green-20081118-jpg.126058/

https://www.computerbase.de/forum/attachments/hd-tach-long-wd640green-20081118-jpg.126059/

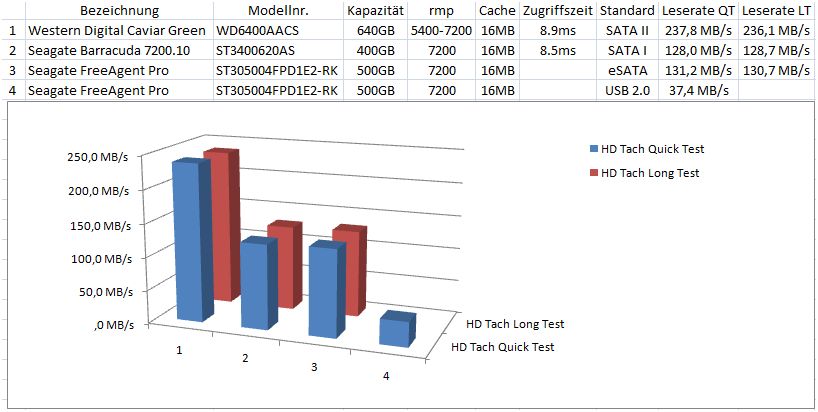

und weils so lustig ist hier noch ein netter Vergleich:
https://www.computerbase.de/forum/attachments/comparison-jpg.126062/

Ein Problem bleibt allerdings:
Die Festplatte geht in "Standby", oder so. Das heißt sie verhält sich wie meine DigiCam am USB, wenn ich sie einfach ausschalte. Dann gibts diesen "disconnect"-sound von vista und die Platte verschwindet aus dem Explorer...



[Moros]

Inzwischen hat das aktuelle Beta-BIOS die Version 1238 erreicht. Weitere Details findet ihr hier:
http://vip.asus.com/forum/view.aspx...del=P5B+Deluxe/WiFi-AP&page=1&SLanguage=en-us



[p-style]

Ich hab mich jetzt durch den thread gearbeitet,aber hab keine lösung für mein problem gefunden. auch googlen hat mir nichts geholfen.

Ich bekomm meinen PCI-E Bus nicht mehr auf x16, läuft nur noch mit x1. Ich hab schon vieles probiert, tips aus dem inet selber sachen ausprobiert etc. Reset hilft ebenfalls nicht!

Ich hoffe ihr könnt mir helfen



[Moros]

Was hast du denn alles schon probiert? Mal ein BIOS-Reset oder BIOS-Update vorgenommen?



[p-style]

Bios-Reset, Bios-Update, alles schon probiert.
Er ist nicht mehr hochgefahren vorher, dann hab ich die Graka mal ausgebaut und wieder eingebaut, dann gings wieder mit voll Bandbreite.

Kann aber nicht das Wahre sein, oder?



[Haunter1982]

Ich komme mit meinem P5B einfach nicht über den FSB von 333 hinaus.

Habe jetzt schon die Spannungen erhöht, den Multi auf 6 festgesetzt (damit sollte doch der Prozessor als Fehlerquelle ausgeschaltet sein oder?) Den FSB auch schon wie angeraten gleich auf 401 statt auf 400 gesetzt, den RAM nicht mehr per SPD sondern von Hand eingestellt. Natürlich das ganze in allen möglichen Kombinationen.

Ich weiß nicht mehr weiter... überseh ich hier eine einfache aber wirksamme Einstellung?

Schon bei 334 bricht der PC beim Starten ab. Ab 340 kommt nicht mal mehr das BIOS...

Hab leider keine Andere CPU mit der ich testen könnte.... Hat das P5B vielleicht eine Sperre? Also das die CPU`s mit Standard FSB von 200 nicht über 333 laufen dürfen? Mein ASRock hat angeblich sowas bei 266fsb....! Man man man, ich werd noch verrückt. Thermisch wär noch was drin (noch 34°C bis zur Drosselug) aber ich kann den Drecks FSB nicht erhöhen und stecke so bei 3Ghz fest.

An was kann das denn liegen? An der CPU kann es doch nicht liegen oder? Der CPU läuft mit FSB 333 und den Multi auf Auto (max 9) auf 2999Mhz wenn ich jetzt FSB 400 hätte und den Multi auf 6 wär er nur auf 2400....?!? Aber warum geht er dann nicht

RAM ist 800er Teiler 1:1 läuft bei FSB 333 dementsprechend auf 667mhz und wird somit auch bei höheren FSB nicht übertaktet ausser bei 401 um 2 Mhz...

Bitte Hilfe?!?
Möchte meine CPU gerne mal auf 3,2Ghz testen (bzw. was hald drin is...) aber wenn das MB schon begrenzt sehe ich schwarz.



[hanschke]

hab das problem auch mit dem micht mehr starten und das schon ab 300 fsb.



[Haunter1982]

was hast du für einen Prozessor? Mainboard?



[hanschke]

ich hab den E6300 den ich eigentlich auf 2,8 ghz immer hab laufen lassen doch jetzt geht da nichts mehr. hab das p5b deluxe mit einer asus gforce en8800 gts mit 320 mb und mein arbeitsspeicher sind 2x Corsair XMS2 CM2X1024-6400 (5-5-5-18 @ 400 MHz). hab im bios nun alles auf auto stehen.



[Haunter1982]

Oh! "Auto" is in dem Fall schlecht! Stell das mal alles per Hand ein!!! Dann dürfte es klappen.



[godmod]

hast du eh auch die PCIe und PCI (sowie einige andere taktraten) auf fix gestellt? sonst raucht dir am ende noch die graka ab..



[hanschke]

naja der autowert ging am anfang sehr gut. per hand weiss ich nicht welche werte ich da nehmen soll damit es stabil ist. da gab es mal auch eine anleitung bei chip und wie gesagt mit jedem bios wurde das schlechter. wenn du gute werte für mich hast gerne



[Moros]

https://www.computerbase.de/forum/threads/how-to-intel-uebertakten.220462/



[Abcd12345]

Hi,

Ich hab das Deluxe Wifi und weiß nocht genau wo ich die wesentlichen Bios einträfe zum übertakten finde und wie ich die FSB einstellung zugänlich mache. Ich hab die Fragen schon in der OC Sektion gepostet aber ich glaube hier kann man mir besser helfen.

1. Wo finde ich die Einstellungen für Ram Takt/Teiler?
2. Und wie mache ich den FSB zugänglich ? die Einstellungen sind bei mir "Grau" also nicht auswählbar..
3. Vieleicht könnt ihr mir noch sagen welche Eisntellungen ich speziel bei dem MB noch vor dem Übertakten machen muss und wo ich die finde

Würde mich über Hilfe freuen

Gruß Abcd



[Moros]

Im Handbuch sind alle Optionen genau beschrieben

Das oben verlinkte HowTo hilft dir bei den generellen Fragen zum OC.



[Abcd12345]

Okey Ich werde gleich mal nachschauen

Aber was ich auch nicht so wirklich kapiere ist dass hier:

1. Stelle die VID fest im BIOS ein. Standardmäßig steht die Vcore/VID Einstellung im BIOS auf "Automatisch" oder ähnliches. (Achten sie auch auf den Vdrop, siehe Nachtrag 7)

Was ist damit genau gemeint und was muss ich da verändern im Bios?



[Moros]

Damit ist die CPU-Spannung gemeint, auch wenn das leider etwas umständlich ausgedrückt ist. Um beim Übertakten einen hohen Takt zu erreichen, ist ab einem gewissen Punkt eine Erhöhung der CPU-Spannung nötig, was aber völlig unbedenklich ist, solange man es nicht übertreibt.

Der VDroop ist eine automatische Spannungsabsenkung unter Last, die von Intel so gewollt ist. Beim P5B Deluxe kommt dazu, dass die reale Spannung etwa 0,05V unter der Spannung liegt, die man im BIOS eingestellt hat.
Ein Beispiel:
Ich hab im BIOS eine VCore (=CPU-Spannung, manchmal auch fälschlicherweise als VID bezeichnet) von 1,3875V eingestellt. Da das Board grundsätzlich etwas "undervoltet", also eine niedrigere reale Spannung ausgibt, liegt die reale CPU-Spannung unter Windows bei etwa bei 1,34V. Unter Last sinkt die Spannung dann nochmals um etwa 0,02V ab. Das ist wie gesagt völlig normal und von Intel so gewollt.

Welche CPU hast du denn? Die Chipsatzspannungen solltest du übrigens manuell auf das Minimum stellen.
