Sapphire 5600 xt Kondensator

[co181]

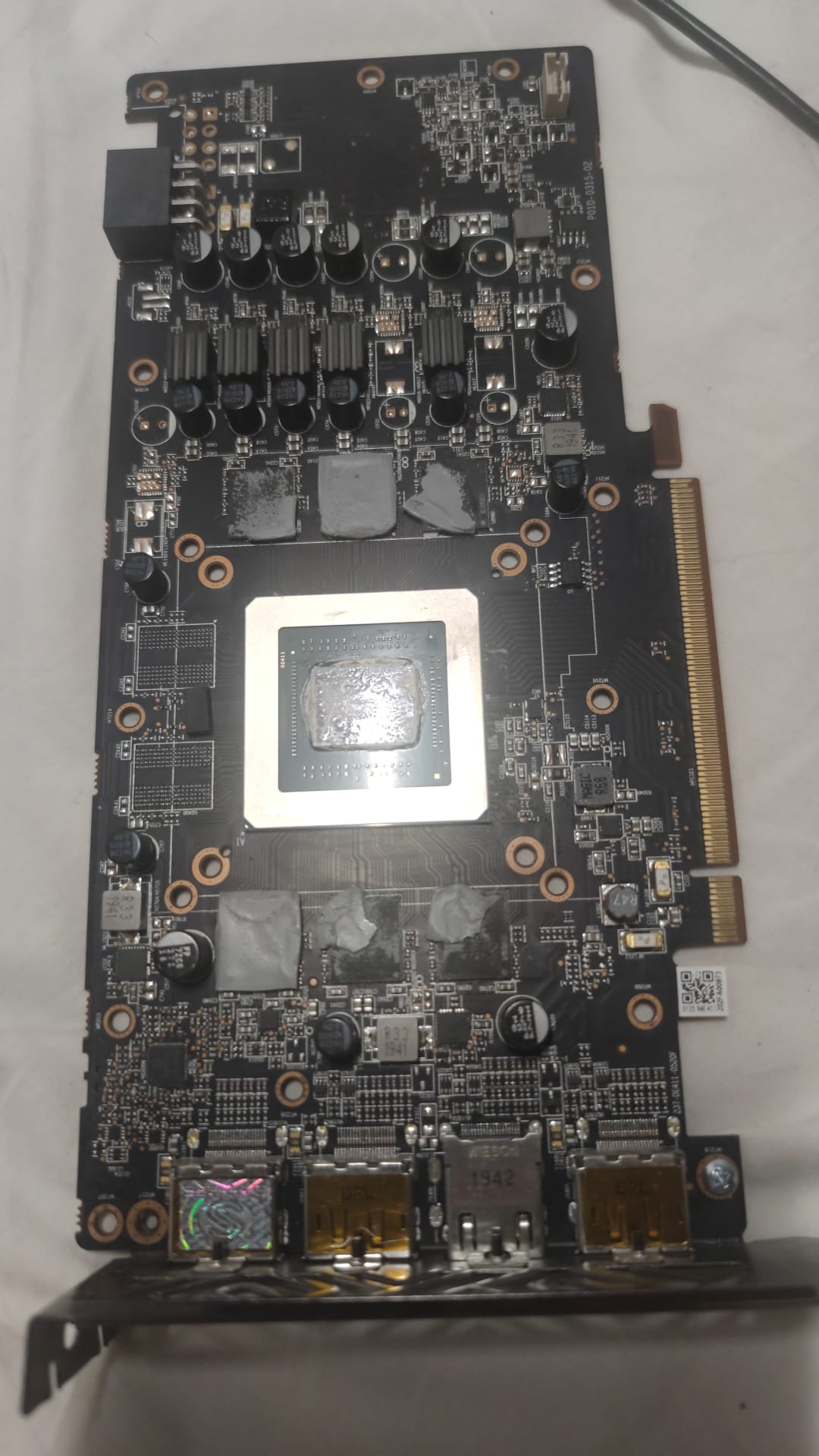

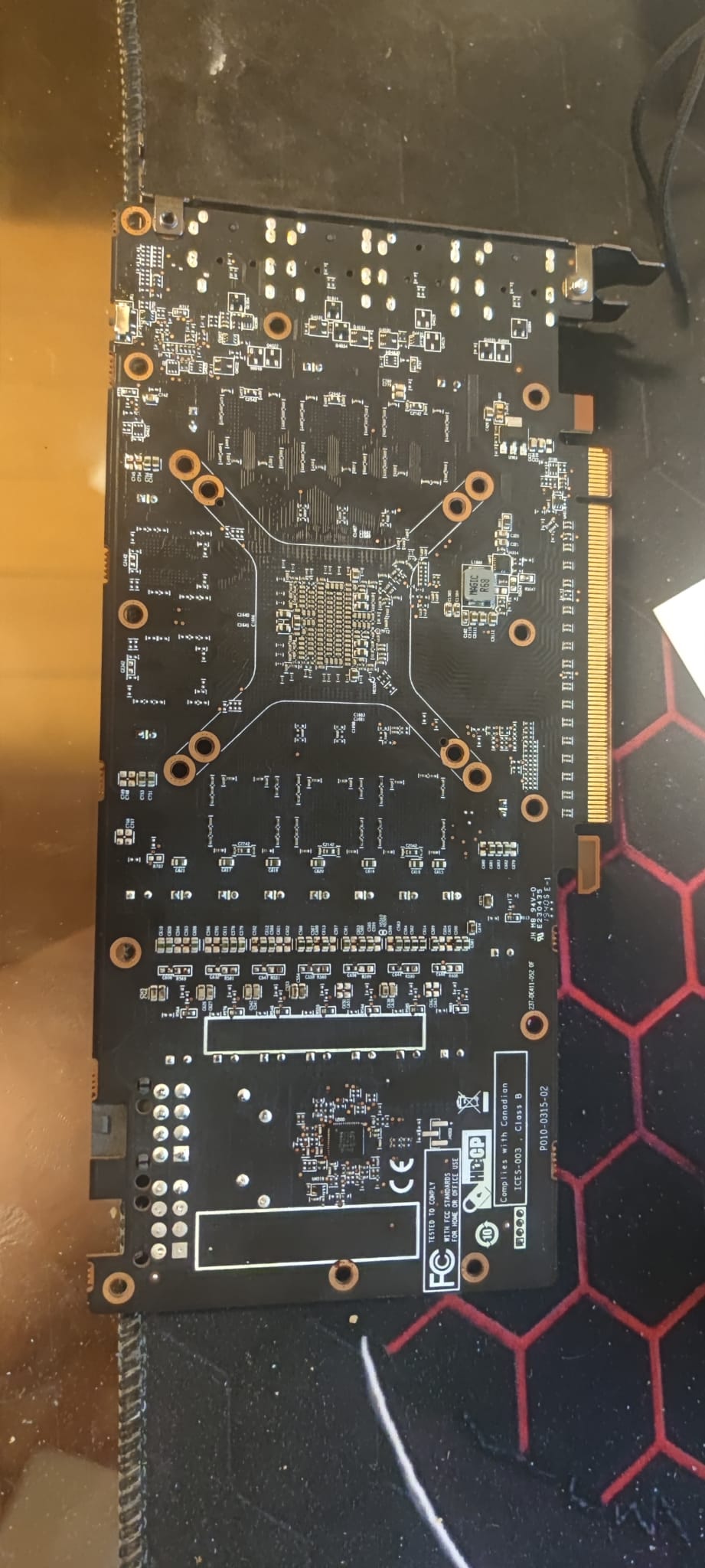

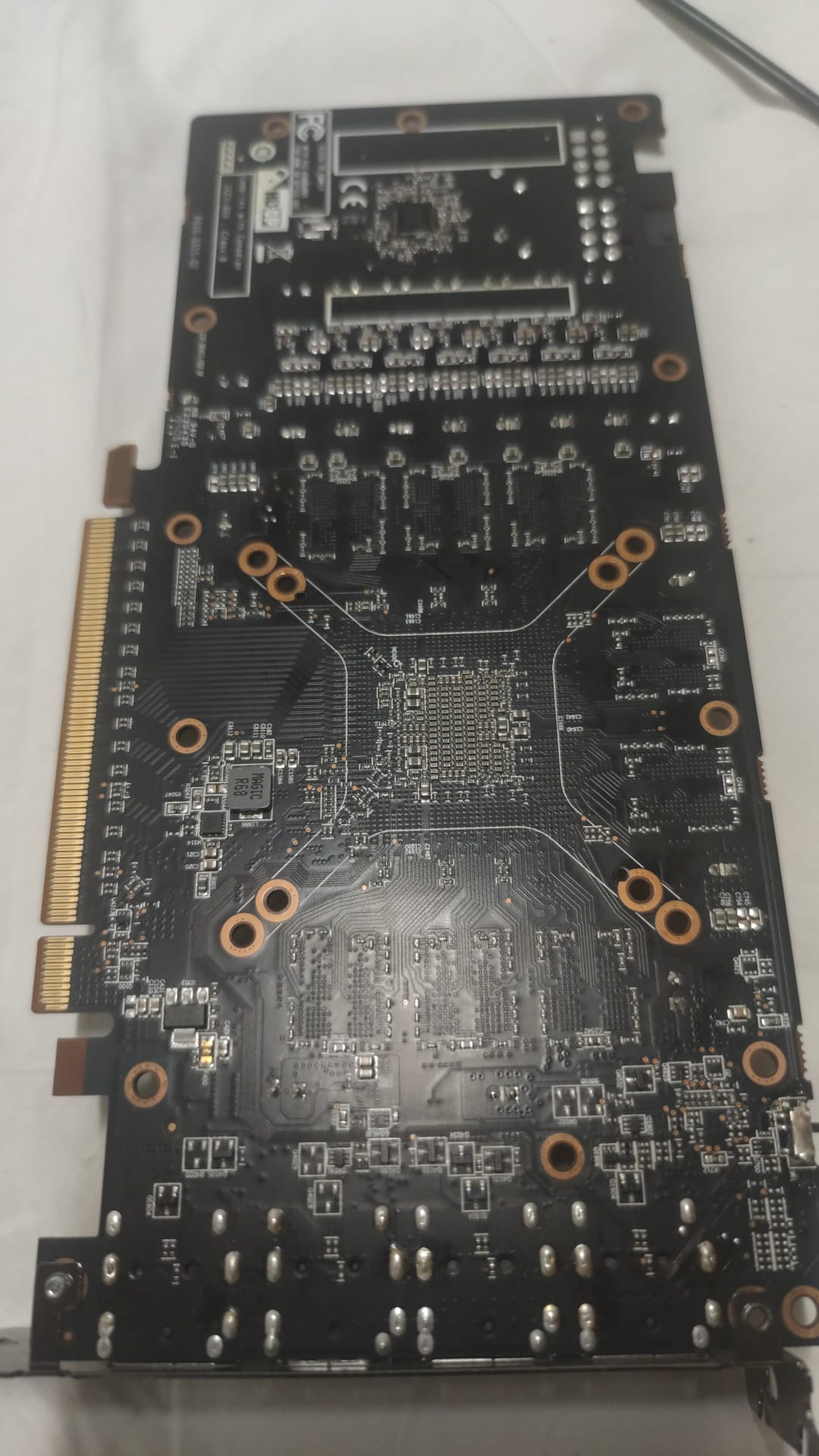

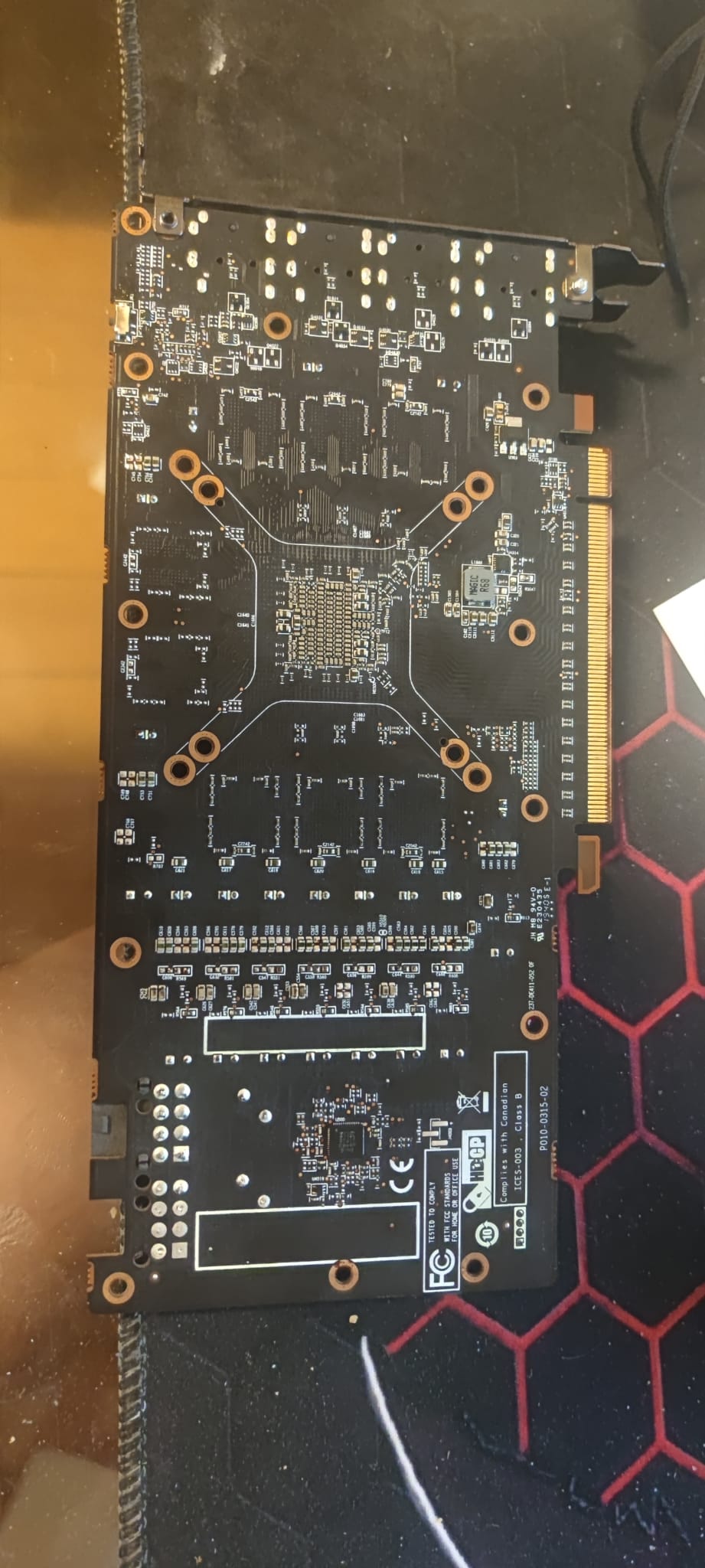

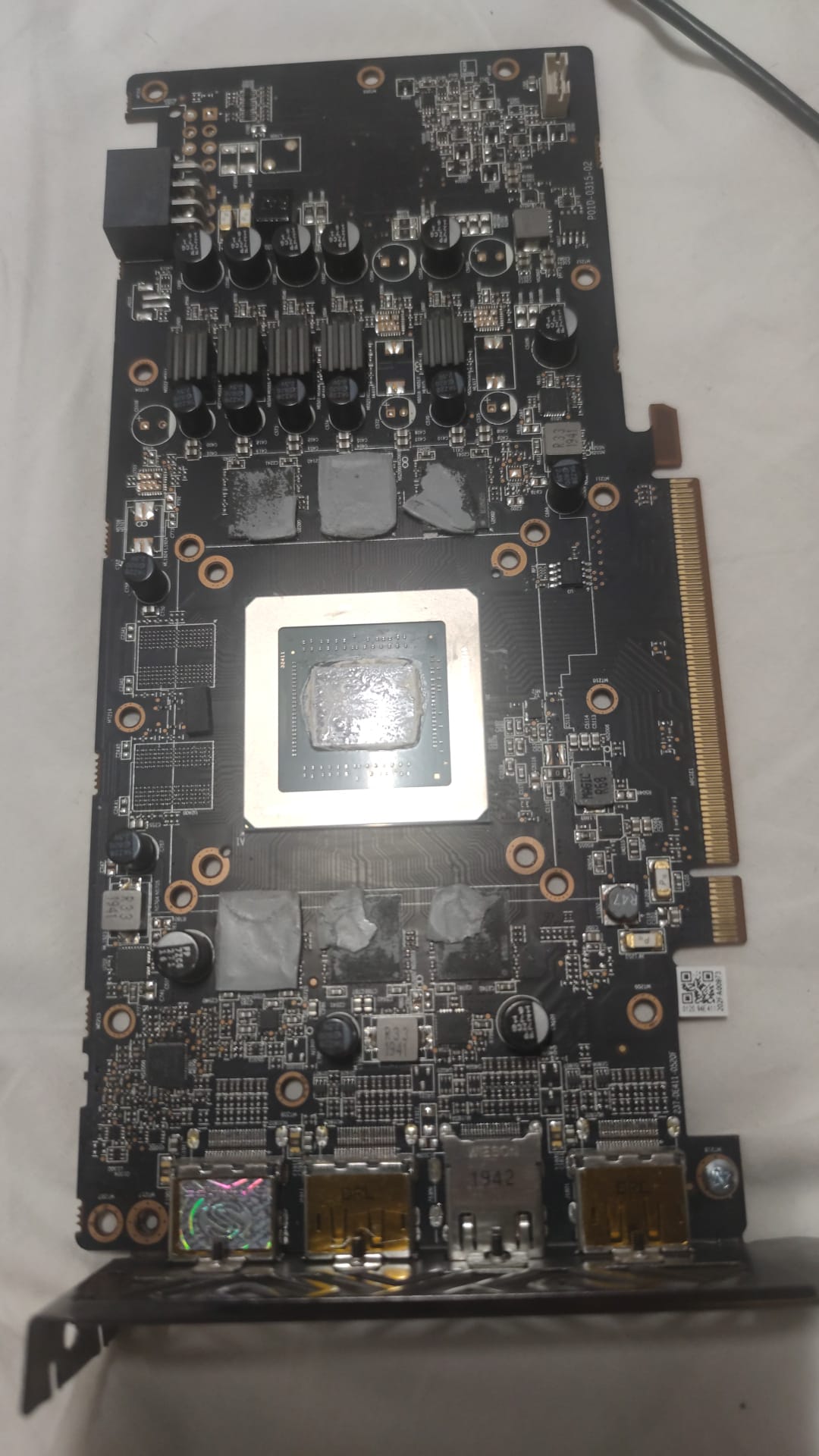

Hier.



[AssassinWarlord]

nicht wirklich sonderlich scharf die bilder -.-
Da muss mehr licht ran ^^

Hast du mal die 4 Sicherungen durchgemessen?



[co181]

nicht wirklich sonderlich scharf die bilder -.-
Da muss mehr licht ran ^^

Hast du mal die 4 Sicherungen durchgemessen?

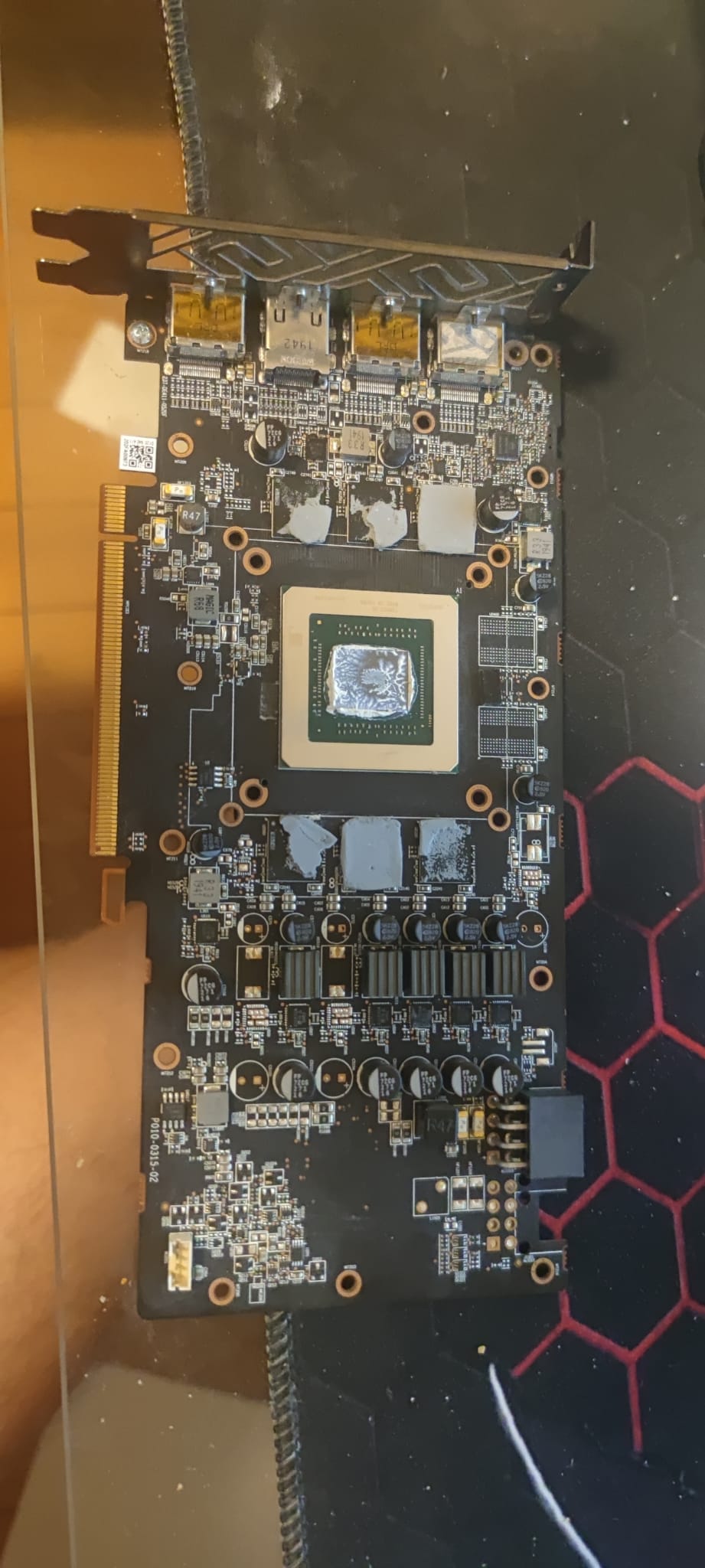

Hoffe jetzt ist besser. Hab nicht sonderlich gutes Licht hier. Welches sind die Sicherungen?



[Sn60Pb40]

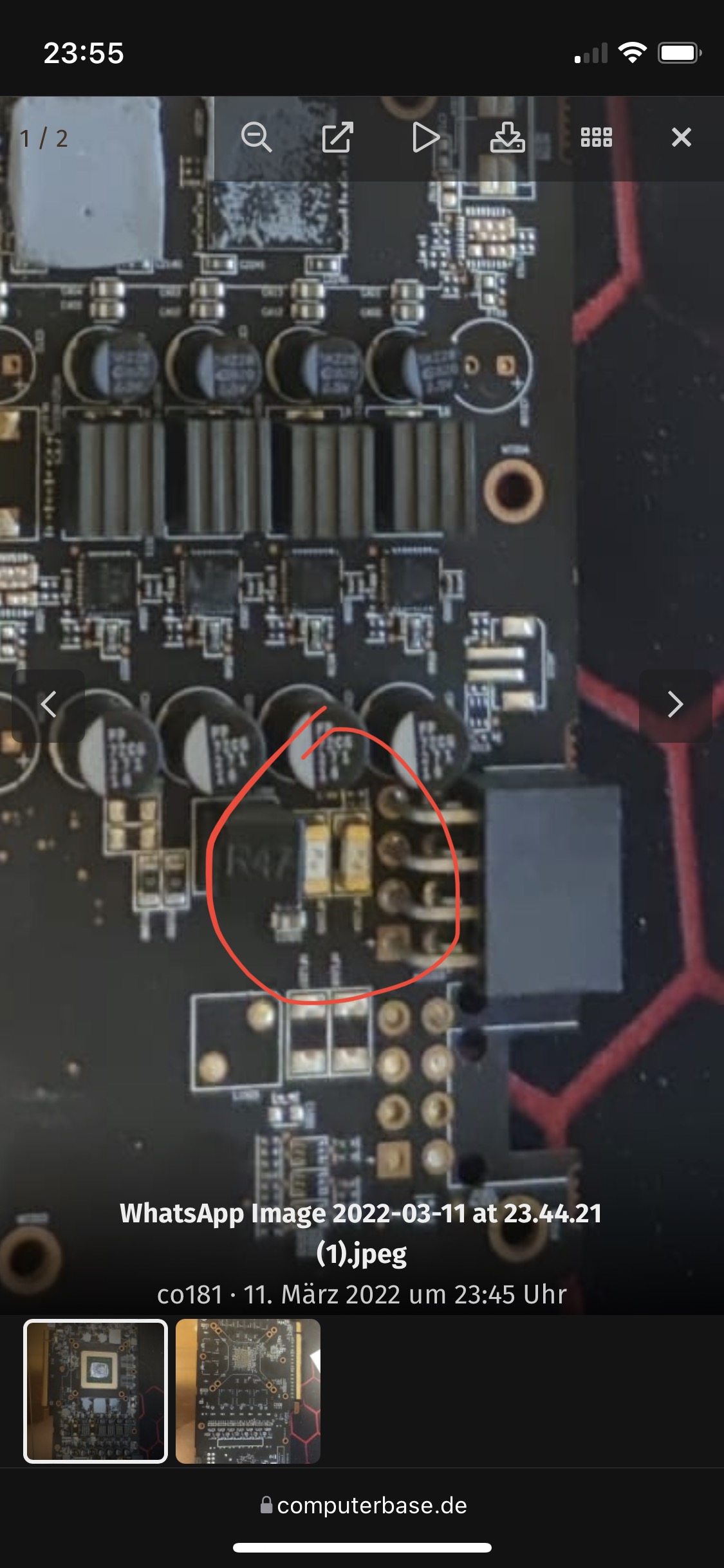

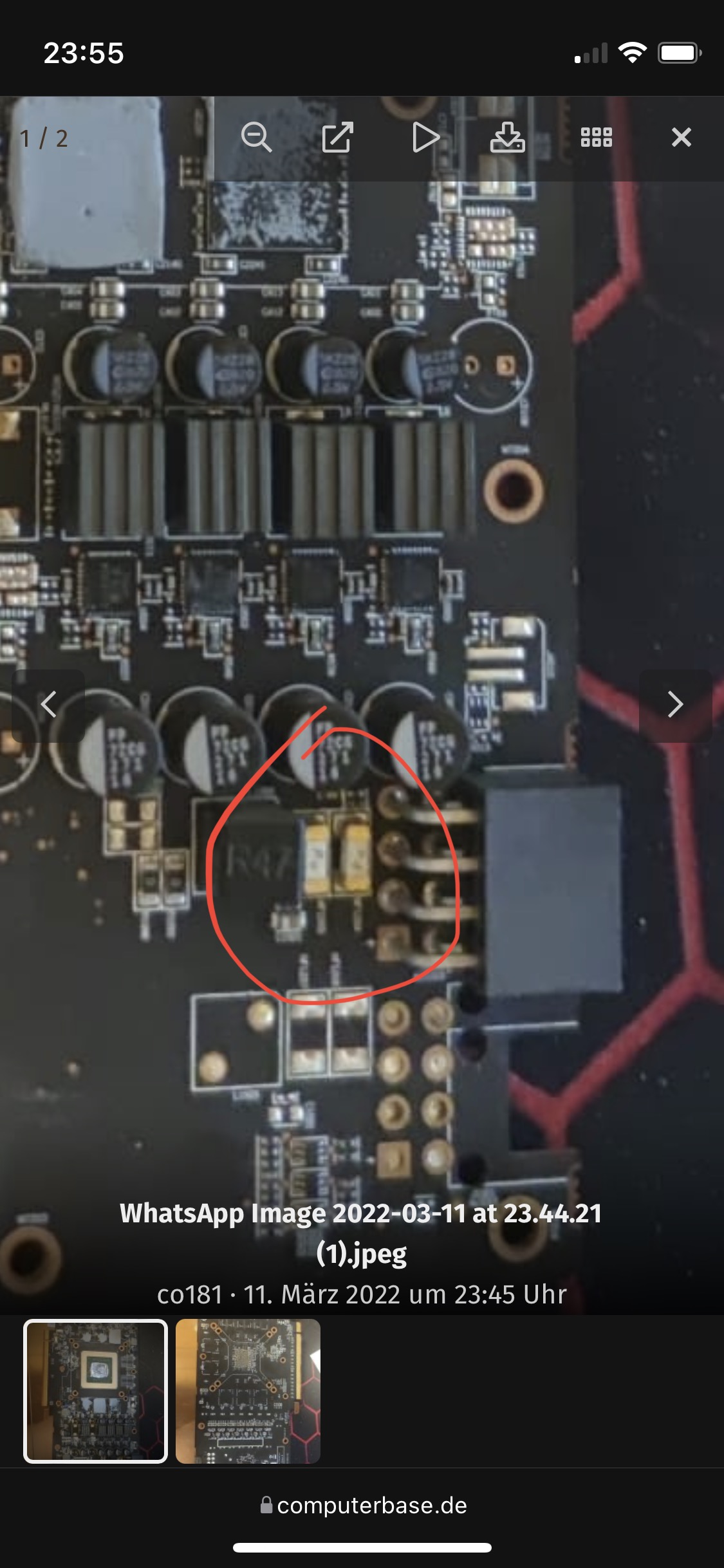

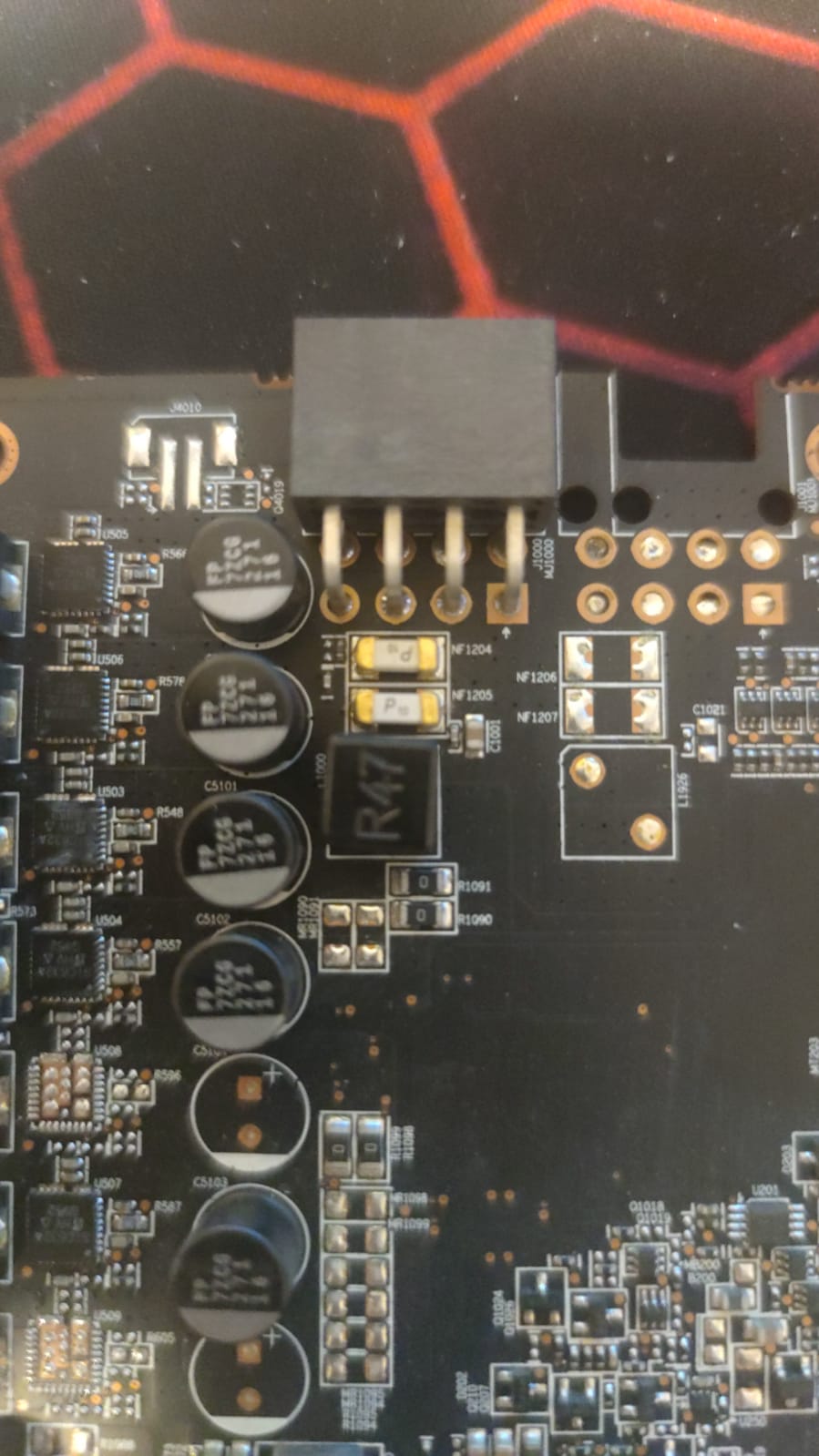

Das bitte scharf stellen.
Wenn ich das richtig sehen sind das Sicherungen. Dir kommen mir sehr bekannt vor, aber nicht für ihre Zuverlässigkeit.
Da würde ICH ansetzen, raus löten, ersetzen und dann weiter sehen



[co181]

Das bitte scharf stellen.
Wenn ich das richtig sehen sind das Sicherungen. Dir kommen mir sehr bekannt vor, aber nicht für ihre Zuverlässigkeit.
Da würde ICH ansetzen, raus löten, ersetzen und dann weiter sehen

ok . Aber das sind ja nur 2 Sicherungen?



[Sn60Pb40]

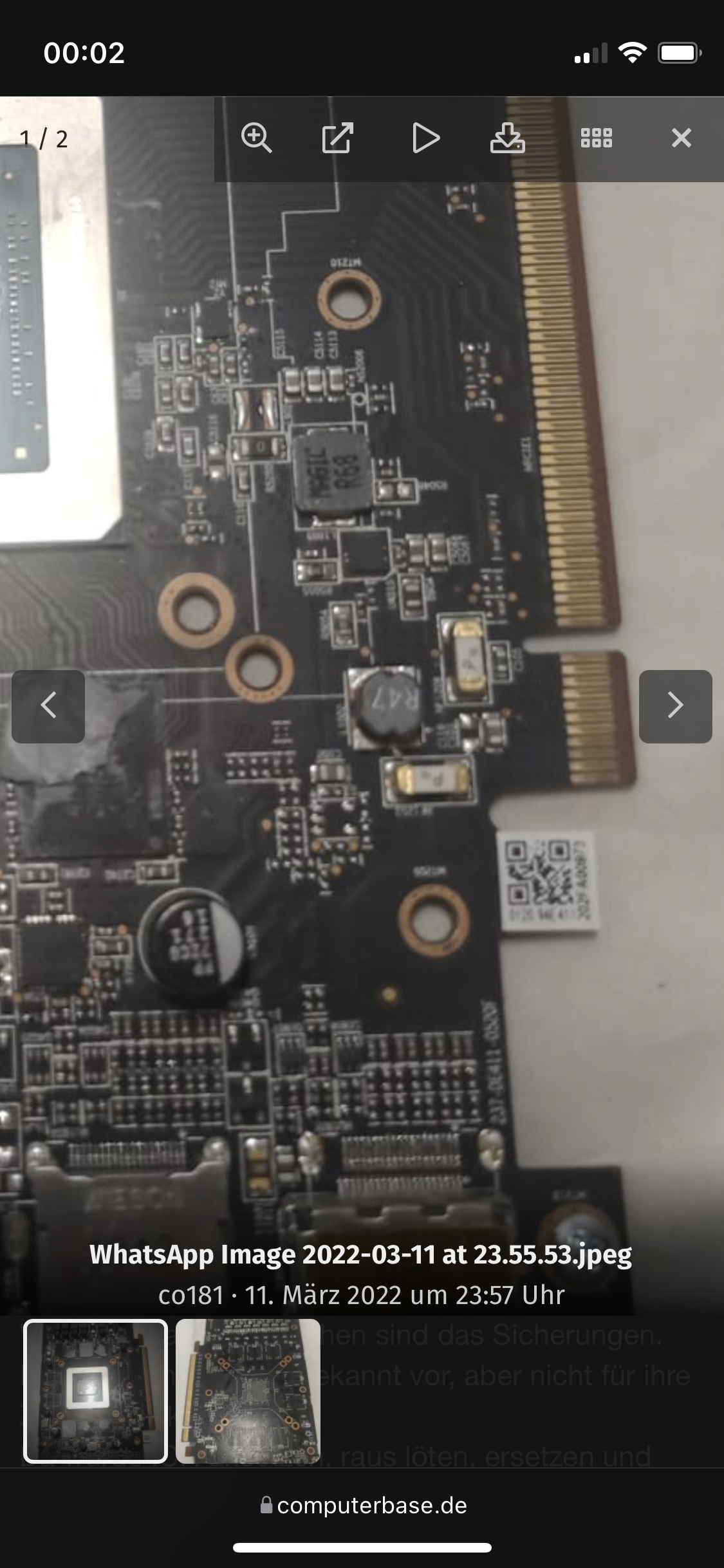

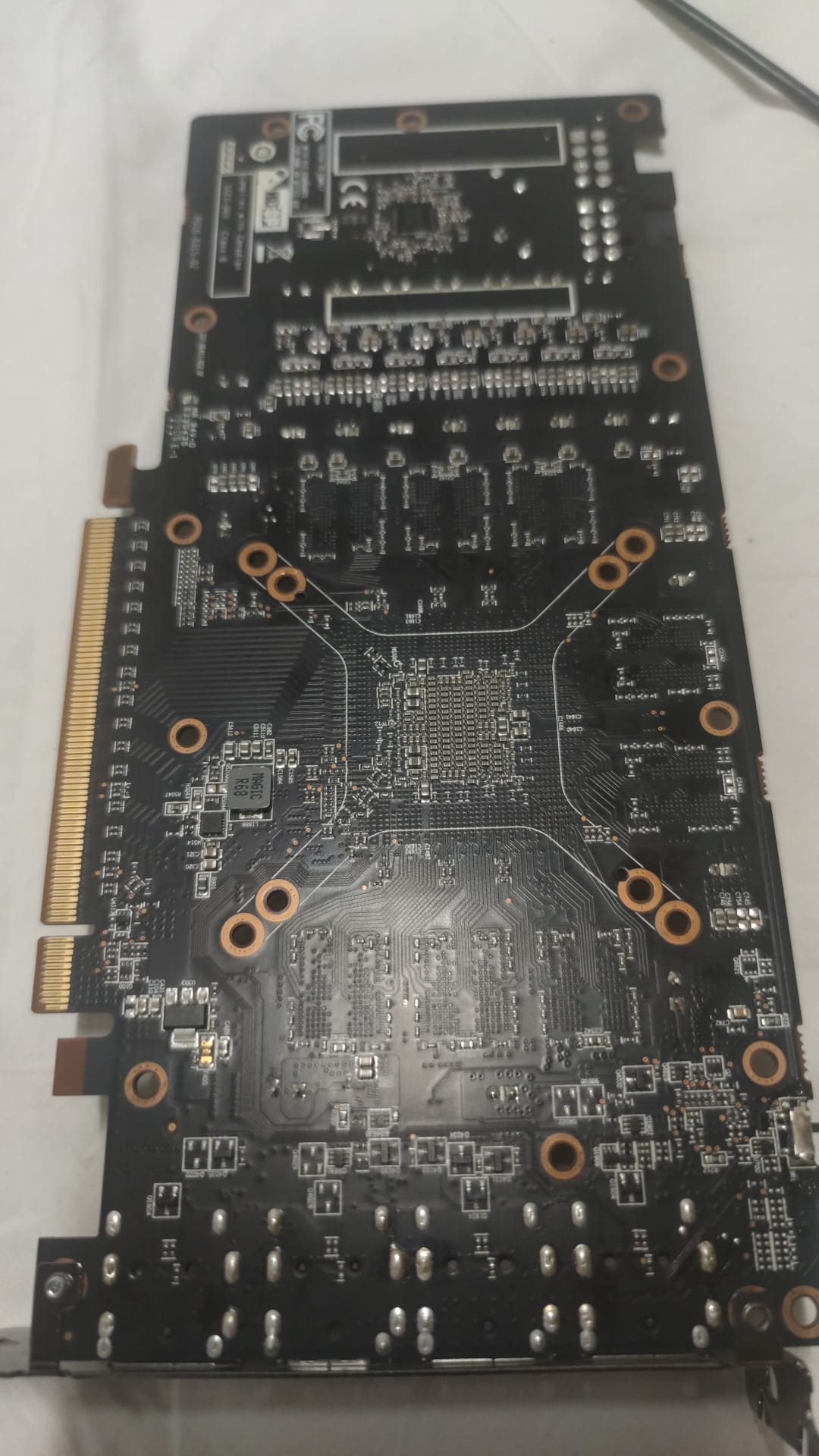

Auf der anderen Seite sind nochmal 2.
wir haben die früher auch verbaut sind aber davon abgekommen weil sie regelmäßig durchgegangen sind.
Kann dir morgen das komplette Datenblatt schicken. Hersteller ist Littlefuse.



[co181]

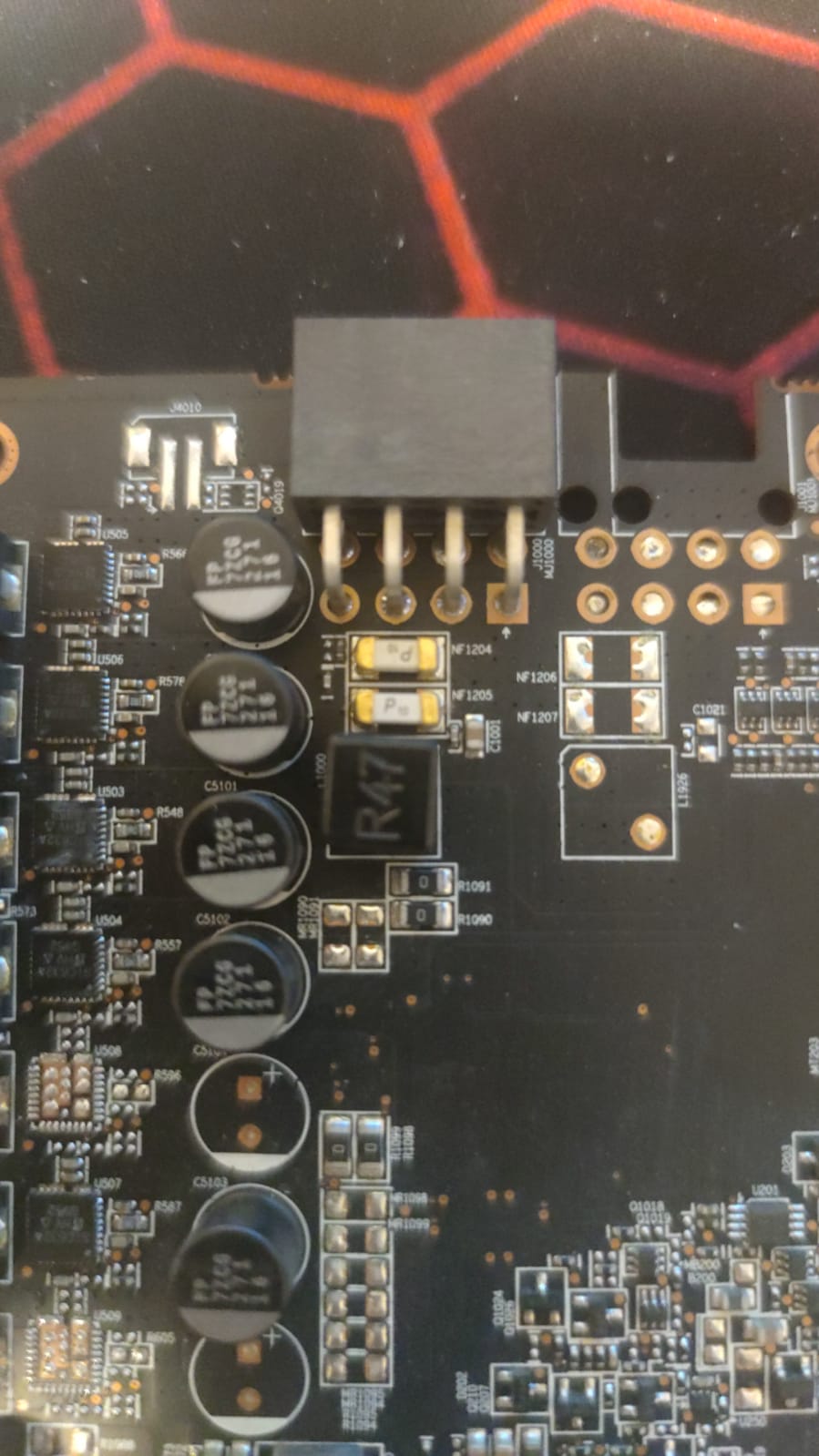

ok danke dir! hier nochmal ein scharfes bild

es steht p10 drauf

Ergänzung (12. März 2022)

Ich hab allerdings keine Ahnung wie man die Sicherungen wechselt bzw rauslötet?= Bei Kondensatoren habe ich schon mal ein Video gesehen, das geht ja recht einfach. Aber hier kann man ja auf der Rückseite keine Punkte weglöten.



[Sn60Pb40]

ok danke dir! hier nochmal ein scharfes bild

Nicht viel besser
Das wäre mein Versuch.
die biester rauslöten, dann nachmessen.
Und nein im eingebauten Zustand kann man im Zweifel nicht messen.

Wenn du jemanden kennst ist das eine Aufgabe von 30 Minuten.



[NOTAUS]

Einfach erstmal mit dem Durchgangsprüfer/Multimeter (Widerstandsmessung) testen. Eine einzelne defekte Sicherung kannste zum Testen auch so mal kurz überbrücken.



[co181]

ok danke. ich schau morgen mal was ich machen kann. Wo kann ich die Sicherungen bestellen=?



[Sn60Pb40]

Ich muss mich morgen erst an den Firmenlappi hocken für die Details.
Hab eben nur noch littfuse im Kopf, keine Artikel Nummer.
Denke mal Conrad oder distrelec sollten die dann haben.
Es sollten aber Werte drauf stehen, die MUSST du einhalten. Nicht blind irgendwelche Werte



[co181]

Ich muss mich morgen erst an den Firmenlappi hocken für die Details.
Hab eben nur noch littfuse im Kopf, keine Artikel Nummer.
Denke mal Conrad oder distrelec sollten die dann haben.
Es sollten aber Werte drauf stehen, die MUSST du einhalten. Nicht blind irgendwelche Werte

okay alles klar. es steht eben p10 drauf falls das hilft



[NOTAUS]

Das mit mit dem Backen ist natürlich auch ein guter Ansatzpunkt. Ist der Verkäufer aus deinem Bekanntenkreis oder eher bei Ebay und Co. gekauft?



[co181]

Das mit mit dem Backen ist natürlich auch ein guter Ansatzpunkt. Ist der Verkäufer aus deinem Bekanntenkreis oder eher bei Ebay und Co. gekauft?

ebay. Aber woher kann ich erkennen ob sie gebacken wurde?



[NOTAUS]

Wie lange lief die Karte jetzt bei Dir?



[co181]

Wie lange lief die Karte jetzt bei Dir?

circa 1 Monat



[Mick32]

Oh das klingt nach gebacken. Die laufen meistens ein paar Wochen und geben dann den Geist auf.



[co181]

Oh das klingt nach gebacken. Die laufen meistens ein paar Wochen und geben dann den Geist auf.

allerdings lief sie 24/7



[AssassinWarlord]

Die Sicherung nicht auf gut Glück überbrücken... Erstmal auf Durchgang messen und wenn da eine durch ist, mal den Widerstand gegen Masse an beiden Seiten messen. Masse kann man sich z. B. Von dem schirmungs-gehäuse von der hdmi oder DP Buchse holen



[IceKillFX57]

Ich hatte schon oft Karten zur Reparatur hier.
Welche Karte war es denn genau?
Wobei von Sapphire gibt es glaube ich nur eine 5600 XT?
Die meisten Karten haben eig. Ein oder zwei Siegel auf den Schrauben. Waren diese vorhanden bzw. Unbeschädigt? Wenn ja, dann sollte die Karte zumindest unbehandelt gewesen sein, wobei es die Siegel leider auch bei AliExpress gibt und es damit praktisch keine Garantie ist...
Falls du keine gute Kamera hast, evtl. Kumpel/Nachbar fragen der besseres Handy hat oder evtl. Scanner.
