SAS HGST Datenträgerinitialisierung Unzulässige Funktion

M

mrtx

Cadet 2nd Year
Registriert
Apr. 2023
Beiträge
20
Hallo

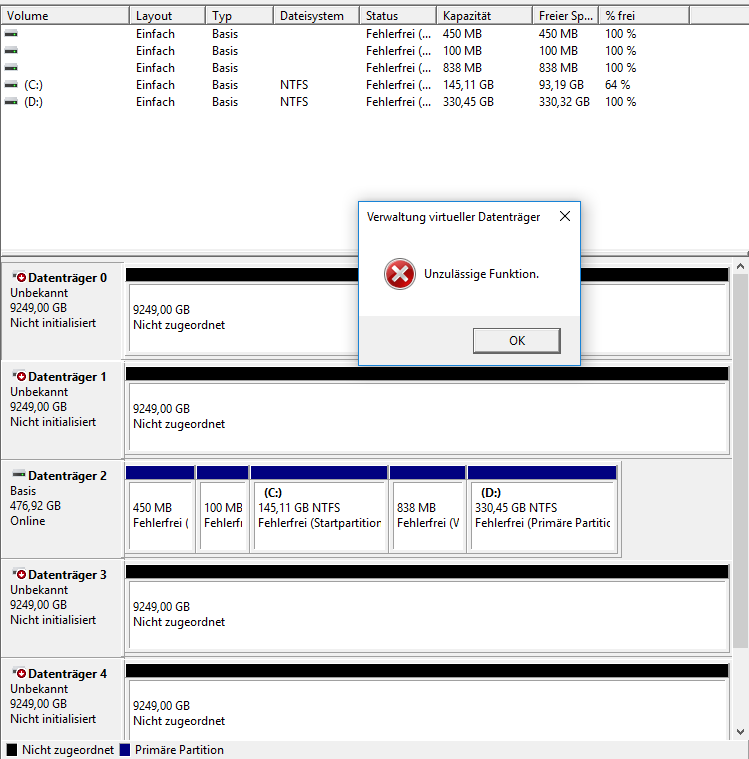

Ich bekomme 4 SAS HGST Festplatten nicht zum laufen. Wenn ich versuche einer der HDD's zu initialisieren egal ob MBR oder GPT bekomme ich die Meldung "Unzulässige Funktion" probiert mit Win10 Datenträgerverwaltung. diskpart, Kubunto(Linux OS) und AOMEI(Software) funktioniert es auch nicht.

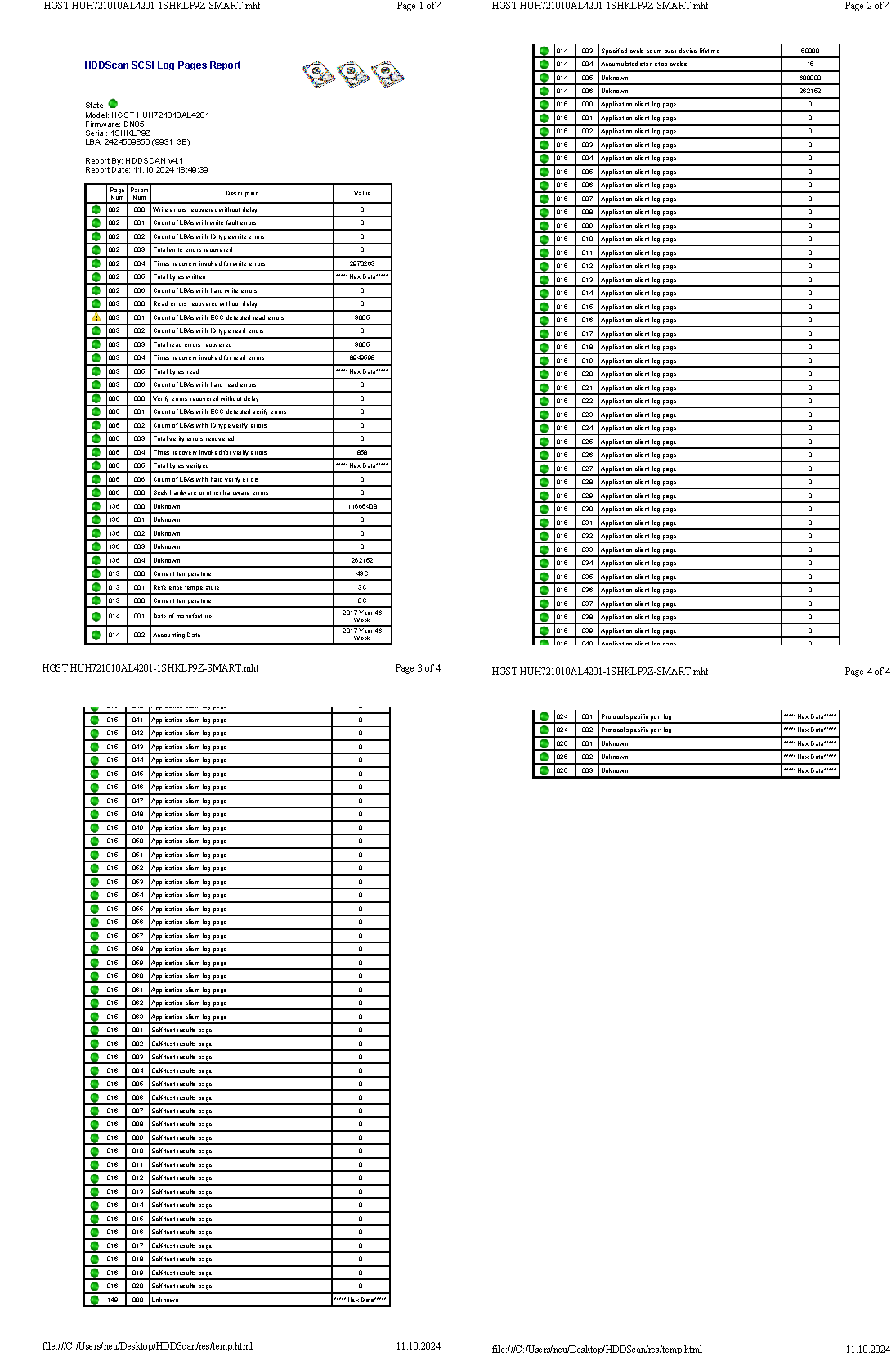

CrystalDiskinfo zeigt die HDD's nicht an aber HDDScan.


Die HDD's sind an einer HBA-PCie-Karte (Fujitsu 9211-8i 6G HBA LSI) angeschlossen. wenn ich dort SATA-SSD's anschließe wird diese erkannt.


Code:
kubuntu@kubuntu:~$ sudo parted -l
Error: /dev/sda: unrecognised disk label
Model: HGST HUH721010AL4201 (scsi)
Disk /dev/sda: 9931GB
Sector size (logical/physical): 4096B/4096B
Partition Table: unknown
Disk Flags:

Error: /dev/sdb: unrecognised disk label
Model: HGST HUH721010AL4201 (scsi)
Disk /dev/sdb: 9931GB
Sector size (logical/physical): 4096B/4096B
Partition Table: unknown
Disk Flags:

Error: /dev/sdc: unrecognised disk label
Model: HGST HUH721010AL4201 (scsi)
Disk /dev/sdc: 9931GB
Sector size (logical/physical): 4096B/4096B
Partition Table: unknown
Disk Flags:

Error: /dev/sdd: unrecognised disk label
Model: HGST HUH721010AL4201 (scsi)
Disk /dev/sdd: 9931GB
Sector size (logical/physical): 4096B/4096B
Partition Table: unknown
Disk Flags:

Code:
kubuntu@kubuntu:~$ sudo fdisk -l
Disk /dev/loop0: 3,84 GiB, 4117946368 bytes, 8042864 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/loop1: 4 KiB, 4096 bytes, 8 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/loop2: 74,25 MiB, 77852672 bytes, 152056 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/loop3: 271,63 MiB, 284827648 bytes, 556304 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/loop4: 10,72 MiB, 11239424 bytes, 21952 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/loop5: 505,09 MiB, 529625088 bytes, 1034424 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/loop6: 124,99 MiB, 131059712 bytes, 255976 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/loop7: 14 MiB, 14684160 bytes, 28680 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/sdf: 476,94 GiB, 512110190592 bytes, 1000215216 sectors
Disk model: Micron_1100_MTFD
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: gpt
Disk identifier: 8D7BE69C-39CE-4DCC-8340-FAE767302211

Device         Start        End   Sectors   Size Type
/dev/sdf1       2048     923647    921600   450M Windows recovery environment
/dev/sdf2     923648    1128447    204800   100M EFI System
/dev/sdf3    1128448    1161215     32768    16M Microsoft reserved
/dev/sdf4    1161216  305483025 304321810 145,1G Microsoft basic data
/dev/sdf5  305483776  307199999   1716224   838M Windows recovery environment
/dev/sdf6  307202048 1000214527 693012480 330,5G Microsoft basic data


Disk /dev/sde: 59,62 GiB, 64016613376 bytes, 125032448 sectors
Disk model: USB 2.0 FD
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: gpt
Disk identifier: AAB7566D-DC03-42BF-8A52-0008B0024BF6

Device         Start       End   Sectors  Size Type
/dev/sde1       2048 124966871 124964824 59,6G Microsoft basic data
/dev/sde2  124966872 125032407     65536   32M Microsoft basic data


Disk /dev/sdd: 9,03 TiB, 9931038130176 bytes, 2424569856 sectors
Disk model: HUH721010AL4201
Units: sectors of 1 * 4096 = 4096 bytes
Sector size (logical/physical): 4096 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 131072 bytes


Disk /dev/sdb: 9,03 TiB, 9931038130176 bytes, 2424569856 sectors
Disk model: HUH721010AL4201
Units: sectors of 1 * 4096 = 4096 bytes
Sector size (logical/physical): 4096 bytes / 4096 bytes
I/O size (minimum/optimal): 4096 bytes / 131072 bytes


Disk /dev/mapper/ventoy: 4,36 GiB, 4678961152 bytes, 9138596 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disklabel type: gpt
Disk identifier: D0B83366-4066-4B8B-93B3-903FACFE87D2

Device                     Start     End Sectors  Size Type
/dev/mapper/ventoy-part1      64 9127803 9127740  4,4G Microsoft basic data
/dev/mapper/ventoy-part2 9127804 9137931   10128  4,9M EFI System
/dev/mapper/ventoy-part3 9137932 9138531     600  300K Microsoft basic data


Disk /dev/loop8: 89,69 MiB, 94044160 bytes, 183680 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/loop10: 149,87 MiB, 157151232 bytes, 306936 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes


Disk /dev/loop9: 38,83 MiB, 40714240 bytes, 79520 sectors
Units: sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes

Das Ding kann max 8 TB Platten. Ist bei etlichen uralten SAS-RAID oder HBA so

  • Gefällt mir
Reaktionen: Banned, madmax2010 und whats4
einfach mal "LSI 9211-8i max hdd" bei google eintippen

  • Gefällt mir
Reaktionen: madmax2010
Es werden keine größeren HDDs mehr evaluiert, d.h. es kann durchaus sein, dass größere Laufwerke funktionieren. Hab ich auf Arbeit auch bei LSI RAIDs. Hast du mal geprüft, ob du die Firmware des Controllers aktualisieren kannst? Vielleicht hilft das schon. Gibt da ja ein offizielles Paket:

Anleitung:
https://www.broadcom.com/support/kn...mware-on-lsi-sas-hbas-upgraded-firmware-on-92

File:
https://www.broadcom.com/docs/12350520

Gibt ja zwei Dinger, einmal normal und einmal IT-Mode (Kein RAID)

@floklo4 viele dieser Alte Controller konnten sogar nur 2 TB und per BIOS update brachte man die auf 8 TB. Danach ist einfach schluss. Das Ding ist einfach ca 15 Jahre alt.

  • Gefällt mir
Reaktionen: BFF, Banned und JoeDante
Mein erster Gedanke war falsches Alignment, HDDs mit spezieller Firmware aus Storagesystemen. 512b sieht aber ok aus.

Firmware ist aber womöglich trotzdem das Problem, allerdings die vom Controller. 8 TiB ist typischerweise kein technisches Limit. 2 TiB ist das Limit für LBA32 und 8 ZiB ist das Limit für LBA64.

LSI hatte ein paar Probleme mit einigen frühen Firmwareversionen der SAS-2 / SAS6G-Controller. Deiner ist so einer. Falls die Firmware auf dem Controller prähistorisch ist, dann supportet der LBA64 nicht richtig und demnach keine HDDs über 2 TiB. Du brauchst P10 oder neuer.

Aktuell ist P20 von 2016: https://www.broadcom.com/support/do...+Products&pn=SAS+9211-8i+Host+Bus+Adapter&po=

  • Gefällt mir
Reaktionen: dms
nicht nur LSI haben das 8 TB Problem, ebenfalls Adaptec und ICP

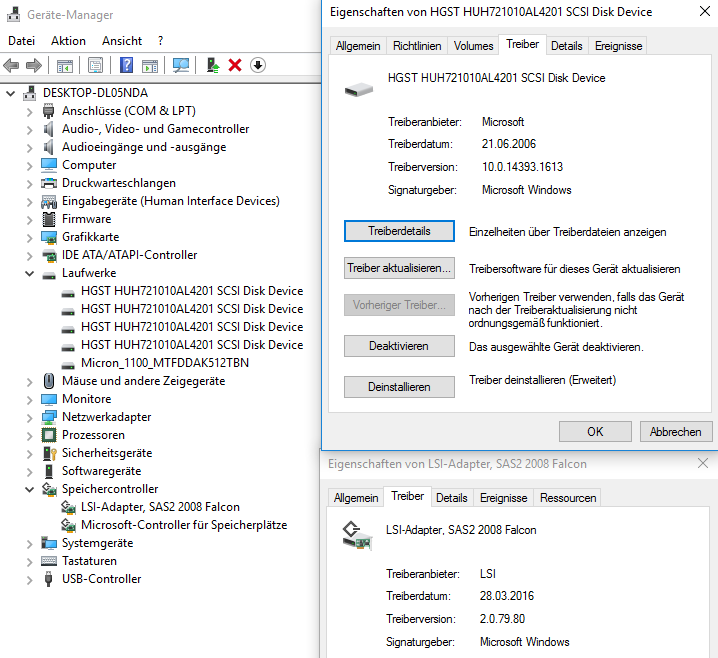

Laut Gerätemanager habe ich die
Treiberversion: 2.0.79.80
Datum: 28.03.2016
Code:
>sas2flash -listall
LSI Corporation SAS2 Flash Utility
Version 20.00.00.00 (2014.09.18)
Copyright (c) 2008-2014 LSI Corporation. All rights reserved

        Adapter Selected is a LSI SAS: SAS2008(B2)

Num   Ctlr            FW Ver        NVDATA        x86-BIOS         PCI Addr
----------------------------------------------------------------------------

0  SAS2008(B2)     20.00.07.00    14.01.00.08    07.39.02.00     00:01:00:00

        Finished Processing Commands Successfully.
        Exiting SAS2Flash.


das sollte dann die aktuelle sein, und somit nicht an dem Treiber liegen

wern001 schrieb:
@floklo4 Das Ding ist einfach ca 15 Jahre alt.
Zum Vergrößern anklicken....
LSI MegaRAID® SAS 9260-8i habe ich aus 2015 und da gehen definitiv größere HDDs dran. Ist aber LSI direkt und kein anderer Hersteller. Vielleicht ist die FW von Fujitsu einfach Murks. Die kann man auf LSI / IBM / DELL usw. umflashen. Der 9260 hat aber zugegeben einen aktuelleren Chip drauf.

@mrtx Mach mal bitte sas2flash -c 0 -list, ist der Controller im IT-Mode?

Wenn nicht, dann wird es daran liegen. Ich war auch blind, das sind ja gar keine 512er Sektoren, ich hab bei den falschen devices geschaut. Das sind 4kn HDDs, ich glaube die werden im IR-Mode nicht supportet.

Wenn es IT-Mode ist, wie hast du die HDDs angeschlossen? Backplane oder Kabel?

Zuletzt bearbeitet:
@Khorneflakes
Code:
sas2flash -c 0 -list
LSI Corporation SAS2 Flash Utility
Version 20.00.00.00 (2014.09.18)
Copyright (c) 2008-2014 LSI Corporation. All rights reserved

        Adapter Selected is a LSI SAS: SAS2008(B2)

        Controller Number              : 0
        Controller                     : SAS2008(B2)
        PCI Address                    : 00:01:00:00
        SAS Address                    : 5003005-7-00db-f111
        NVDATA Version (Default)       : 14.01.00.08
        NVDATA Version (Persistent)    : 14.01.00.08
        Firmware Product ID            : 0x2213 (IT)
        Firmware Version               : 20.00.07.00
        NVDATA Vendor                  : LSI
        NVDATA Product ID              : SAS9211-8i
        BIOS Version                   : 07.39.02.00
        UEFI BSD Version               : N/A
        FCODE Version                  : N/A
        Board Name                     : SAS9211-8i
        Board Assembly                 : N/A
        Board Tracer Number            : N/A

        Finished Processing Commands Successfully.
        Exiting SAS2Flash.

Angeschlossen über Kabel "Mini SAS 36P SFF-8087 auf 4 SFF-8482-Anschlüsse mit SATA-Stromkabel"
Karten Bezeichnung beim kauf: "Fujitsu 9211-8i 6G HBA LSI FW: P20 IT Mode ZFS FreeNAS unRAID"

Zuletzt bearbeitet:
Sehr gut, da hat sich der Verkäufer also schon Gedanken gemacht.

Haben deine SATA-Stromkabel vom Netzteil 3.3V? Zu erkennen entweder an dem orangen Kabel (neben rot, gelb und 2x schwarz) bzw. an der Anzahl der Kabel am Stecker (5) falls alle einfarbig sind.

4 Pin PWR SATA mit 2x Masse, 1x 12V Rot, 1x 5V Gelb (Nachgemessen)
also kein 3,3V

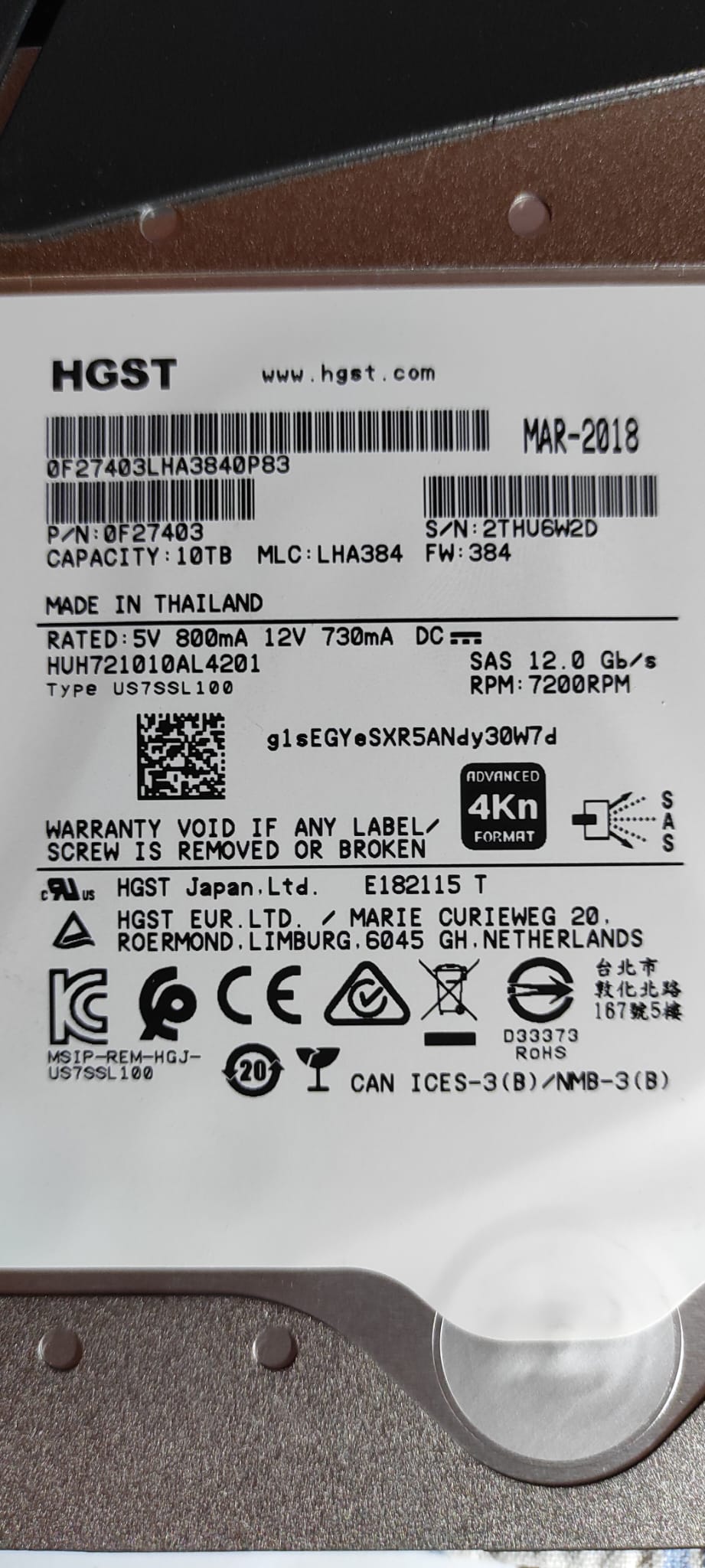

Sind die HDDs gebraucht? Das sind SEDs, das ist das einzige was mir gerade noch einfallen würde was hier im Weg stehen könnte.

Sind gebraucht gekauft ja Herstellung war 2017-2018.



Die HBA ist eine 6Gb/s die HDD eine 12Gb/s das sollte aber egal sein oder?

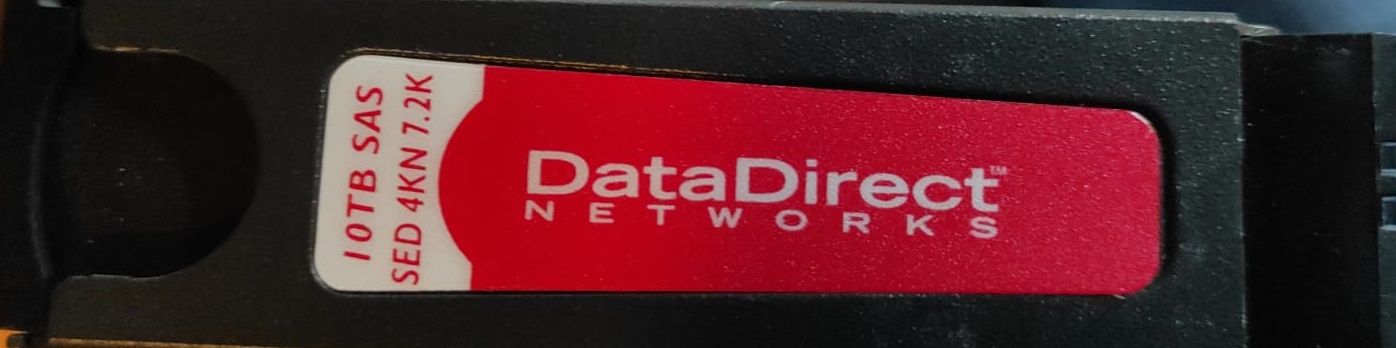

SED sagt mir gerade gar nichts aber vorne steht das drauf


Code:
sedutil-cli --scan

Scanning for Opal compliant disks
\\.\PhysicalDrive0 No
\\.\PhysicalDrive1 No
\\.\PhysicalDrive2 No
\\.\PhysicalDrive3 No

Zuletzt bearbeitet:
Ja, 6G vs. 12G spielt keine Rolle, an dem HBA würden sie dann nur mit 6G laufen, aber das ist für HDDs sowieso egal.

SED ist ein Self Encrypting Drive. Laut HGST supporten die TCG. Ich hätte jetzt eigentlich erwartet, dass sedutil mit den Drives was anfangen kann.

DataDirect Networks, sind das die hier? https://www.ddn.com/
Die Gefahr bei sowas ist immer dass die HDDs nicht so standard sind wie sie scheinen.

Was du noch probieren kannst ist Sanitize mit hdparm: https://tinyapps.org/docs/ata_sanitize_hdparm.html
Normalerweise hätte das schon gemacht sein sollen bevor die die HDDs rausgeben.

werde ich probieren starte dann mal Linux wieder.
Code:
hdparm --sanitize-status /dev/sda
/dev/sda: Permission denied

Edit:
Code:
kubuntu@kubuntu:~$ sudo hdparm --sanitize-status /dev/sda

/dev/sda:
SANITIZE feature set is not supported
kubuntu@kubuntu:~$ sudo hdparm --sanitize-status /dev/sdb

/dev/sdb:
SANITIZE feature set is not supported
kubuntu@kubuntu:~$ sudo hdparm --sanitize-status /dev/sdc

/dev/sdc:
SANITIZE feature set is not supported

kubuntu@kubuntu:~$ sudo hdparm -I /dev/sda

/dev/sda:

ATA device, with non-removable media
Standards:
        Likely used: 1
Configuration:
        Logical         max     current
        cylinders       0       0
        heads           0       0
        sectors/track   0       0
        --
        Logical/Physical Sector size:           512 bytes
        device size with M = 1024*1024:           0 MBytes
        device size with M = 1000*1000:           0 MBytes
        cache/buffer size  = unknown
Capabilities:
        IORDY not likely
        Cannot perform double-word IO
        R/W multiple sector transfer: not supported
        DMA: not supported
        PIO: pio0

Zuletzt bearbeitet:
Du musst dich einloggen oder registrieren, um hier zu antworten.

Ähnliche Themen

eltono91
Manjaro booted nicht nach Freeze
2
Antworten
38
Aufrufe
1.492
eltono91
eltono91
K
Festplatte wird erkannt aber nicht angezeigt/ Unzulässige Funktion
Antworten
11
Aufrufe
779
Firefly2023
F
M
Auf D:/ kann nicht zugegriffen werden. Unzulässige Funktion.
Antworten
12
Aufrufe
2.500
eYc
eYc
M
  • Gesperrt
  • Frage Frage
Auf D:/ kann nicht zugegriffen werden. Unzulässige Funktion.
Antworten
1
Aufrufe
583
Faust2011
Faust2011
P
Raid 5 btrfs - mount nicht möglich
Antworten
18
Aufrufe
2.430
snaxilian
S

Passend zum Thema

Zurück
Oben

Willkommen auf ComputerBase!

Mit Werbung weiterlesen

Besuche ComputerBase wie gewohnt mit Werbung und Tracking. Die Zustimmung ist jederzeit widerrufbar.

Details im Privacy Center und in der Liste unserer Partner. Ein Widerruf ist möglich in der Datenschutzerklärung.

… oder ComputerBase Pro bestellen

Nutze ComputerBase ohne Werbebanner, Video-Ads und Werbetracking schon für 4 €/Monat oder 36 €/Jahr.

Mehr zu ComputerBase Pro

Bereits Pro-Nutzer? Hier anmelden.

Tracking: Wir und unsere 160 Partner verarbeiten personenbezogene Daten, indem wir mit auf Ihrem Gerät gespeicherten Informationen (z. B. eindeutige Kennungen in Cookies) ein Nutzungsprofil erstellen, um z. B. Anzeigen zu personalisieren. Verarbeitungszwecke: Genaue Standortdaten und Abfrage von Geräteeigenschaften zur Identifikation, Informationen auf einem Gerät speichern und/oder abrufen, Personalisierte Anzeigen und Inhalte, Anzeigen- und Inhaltsmessungen, Erkenntnisse über Zielgruppen und Produktentwicklungen.

Impressum Kontakt Datenschutz
