Subwoofer raucht. Mögliche Ursachen?
- Ersteller Ruffy22
- Erstellt am
KCX
Commodore
- Registriert
- Aug. 2007
- Beiträge
- 4.504
Nicht böse sein liebe CB Foristen... aber @Ruffy22 ist mMn bei hifi-forum.de besser aufgehoben
Kann ja sein das alles passt und es jetzt einfach nach Jahren den Geist aufgegeben hat. Die Bauteile auf deinem Bild sind echt nicht der Hit.
Ergänzung ()
Und wie ist die Impedanz (Ohm) vom Verstäker ?Ruffy22 schrieb:
Kann ja sein das alles passt und es jetzt einfach nach Jahren den Geist aufgegeben hat. Die Bauteile auf deinem Bild sind echt nicht der Hit.
duskstalker
Admiral
- Registriert
- Jan. 2012
- Beiträge
- 7.984
@Ruffy22

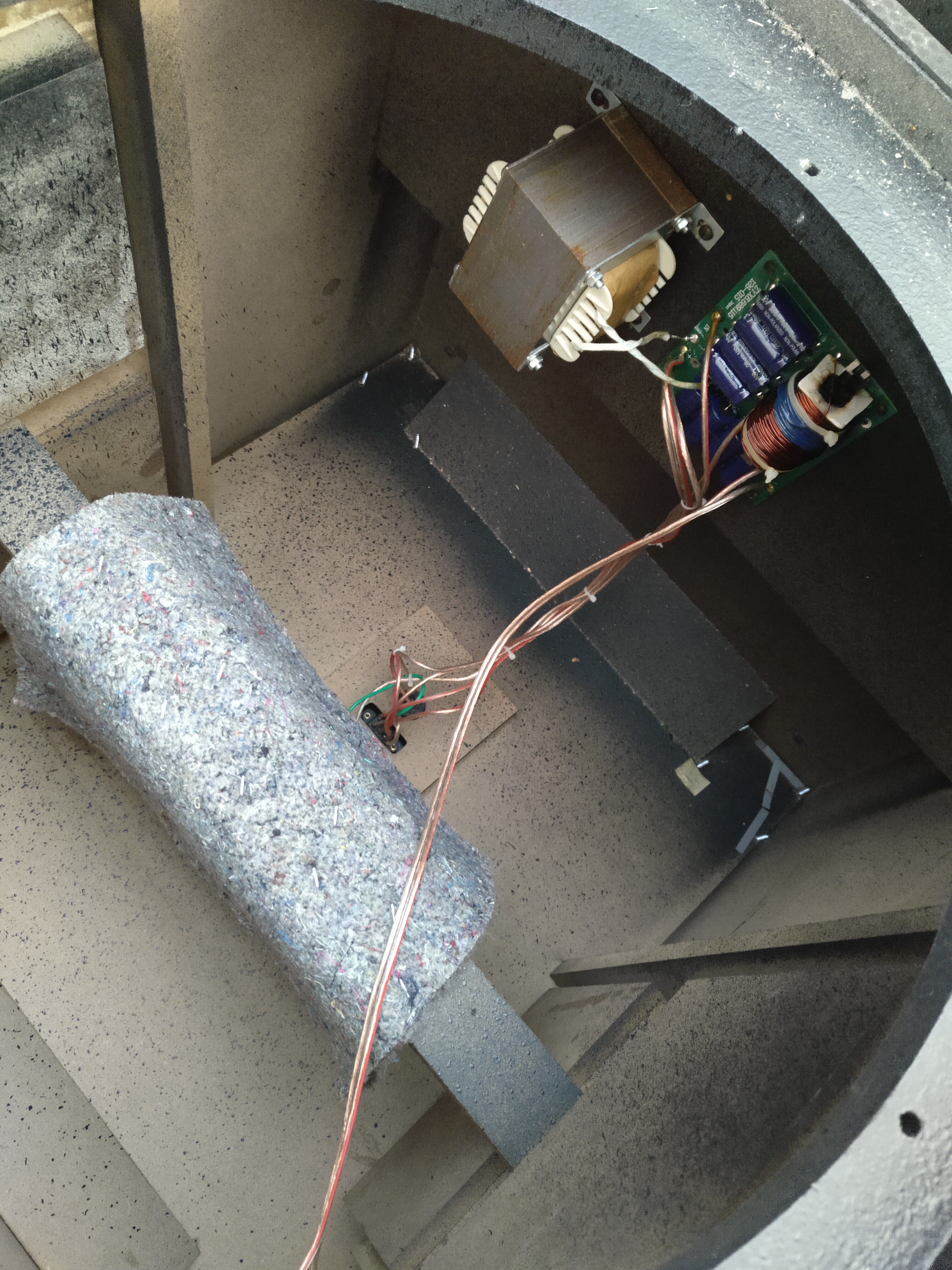

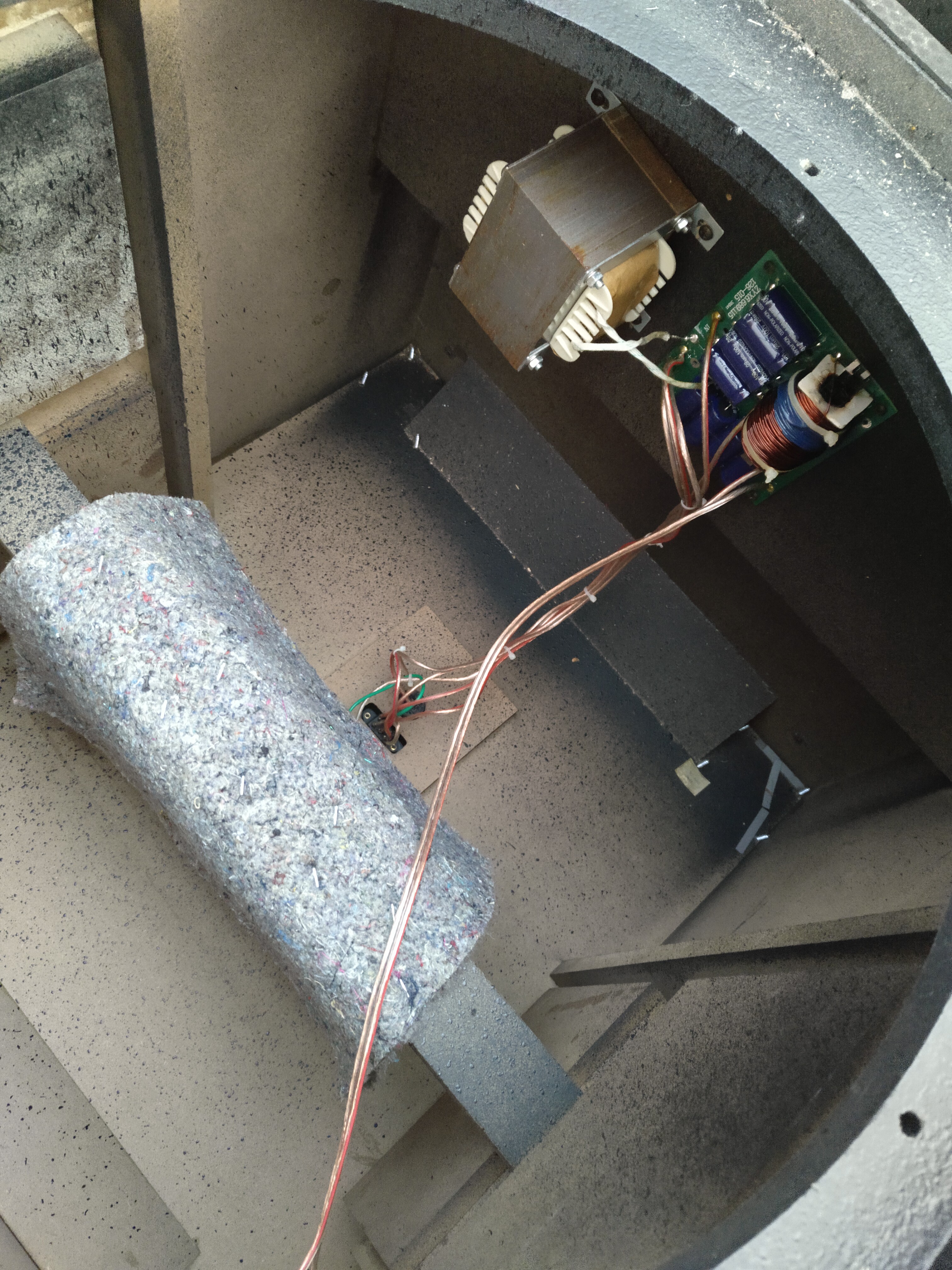

hast du den sub so neu gekauft? die spule sieht nämlich echt beschissen aus. die wäre ok, wenn jemand mal aus spaß zum ersten mal ne eisenkernspule wickelt, aber in einem retail produkt ist das absolut inakzeptabel. die gesamte qualität der lötarbeit auf der weiche ist eher mäßig.
die spule bzw. das kernmaterial ist zu heiß geworden und hat den spulenträger geschmolzen. die spule würde ich aussortieren. die wird innen noch viel schlimmer aussehen. wäre zwar abenteuerlich, aber ggf. gibts sogar einen kurzschluss innerhalb der spule durch das eisenmaterial. die blättchen stehen kreuz und quer.
was da jetzt genau defekt ist, lässt sich schwer sagen. man sollte den kompletten inneren aufbau vom sub mal sehen. da ist nebendran noch ein trafokern, dessen funktion noch nicht ganz eindeutig ist.
das gute ist: der trafokern wirds am ehesten noch überlebt haben, und der ist mit abstand das teuerste teil in dem sub, außer es ist ein absolutes edel-chassis verbaut. bei der weiche, glaube ich das aber eher weniger.
potentiell hinüber könnten auch die elkos auf der weiche sein.
ist das ein passiver sub?
hast du den sub so neu gekauft? die spule sieht nämlich echt beschissen aus. die wäre ok, wenn jemand mal aus spaß zum ersten mal ne eisenkernspule wickelt, aber in einem retail produkt ist das absolut inakzeptabel. die gesamte qualität der lötarbeit auf der weiche ist eher mäßig.
die spule bzw. das kernmaterial ist zu heiß geworden und hat den spulenträger geschmolzen. die spule würde ich aussortieren. die wird innen noch viel schlimmer aussehen. wäre zwar abenteuerlich, aber ggf. gibts sogar einen kurzschluss innerhalb der spule durch das eisenmaterial. die blättchen stehen kreuz und quer.
was da jetzt genau defekt ist, lässt sich schwer sagen. man sollte den kompletten inneren aufbau vom sub mal sehen. da ist nebendran noch ein trafokern, dessen funktion noch nicht ganz eindeutig ist.
das gute ist: der trafokern wirds am ehesten noch überlebt haben, und der ist mit abstand das teuerste teil in dem sub, außer es ist ein absolutes edel-chassis verbaut. bei der weiche, glaube ich das aber eher weniger.
potentiell hinüber könnten auch die elkos auf der weiche sein.
ist das ein passiver sub?
Zuletzt bearbeitet:
Twostone
Commodore
- Registriert
- Dez. 2013
- Beiträge
- 4.969
duskstalker schrieb:
Könnte ein Übertrager sein (man sieht jedoch nur zwei "Drähte"), oder aber die Weiche könnte für eine Flankensteilheit >6dB/oct ausgelegt sein. Oder aber da wird irgend etwas kompensiert. Genaueres weiß man leider ohne Schaltbild nicht.
Ich würde bei etwas höherpreisigem mal von einem Übertrager ausgehen, auch vom Aussehen her, aber dann passt die Weiche nicht ins Bild...
ghecko
Digital Caveman
- Registriert
- Juli 2008
- Beiträge
- 27.337
Mach genaue Angaben zur Spule, dann kann ich dir das passende Ersatzteil zeigen. Oder Zumindest mal Fotos von der Weiche, auf denen man die Bauteile identifizieren kann.Ruffy22 schrieb:
Dieser Leitsatz stammt aus einer Zeit, in welcher Schutzschaltungen in Endstufen genau so unbekannt waren wie schnurlose Telefone und Computer Zuhause. Wer damit noch hausieren geht...Ruffy22 schrieb:
Die Weiche ist ein einfaches LC-Glied, also ein Tiefpass 2. Ordnung. Spule(n) in Reihe zum Lautsprecher, Kondensator parallel.Twostone schrieb:
Zuletzt bearbeitet:
Oha wie die Experten sich über die Spule auslassen, nur weil Kabelbinder drum sind. Aus fachmännischer Sicht ist da nichts dran auszusetzen.
Und auch die "unsaubere" Wicklung ist vollkommen in Ordnung. Kommt so sehr viel in jeglicher Elektronik vor die nicht aus der Medizin stammt.
Und auch die "unsaubere" Wicklung ist vollkommen in Ordnung. Kommt so sehr viel in jeglicher Elektronik vor die nicht aus der Medizin stammt.
Twostone
Commodore
- Registriert
- Dez. 2013
- Beiträge
- 4.969
Kabelbinder, Isoband, Heißkleber... Alles schon gesehen, ja. Auch ab Werk. Aber die "Kernschmelze" ist nicht normal, da wurde der Kern deutlich zu warm. Sieht sogar so aus, als hätte es die Blechung zerlegt.
Na ja, gerade in einem Tiefpass macht eigentlich ein Filterglied höherer Ordnung keinen Sinn, ein einfacher (meist Butterworth) 6dB-Filter reicht da eigentlich aus und wird auch meist verbaut. Die eine Spule hat's zerlegt, das etwas komplexere Gebilde links davon würde ich als der Weiche vorgeschaltet vermuten.
ghecko schrieb:
Na ja, gerade in einem Tiefpass macht eigentlich ein Filterglied höherer Ordnung keinen Sinn, ein einfacher (meist Butterworth) 6dB-Filter reicht da eigentlich aus und wird auch meist verbaut. Die eine Spule hat's zerlegt, das etwas komplexere Gebilde links davon würde ich als der Weiche vorgeschaltet vermuten.
duskstalker
Admiral
- Registriert
- Jan. 2012
- Beiträge
- 7.984
der trafokern könnte auch die zweite spule für 18db oder 24db tiefpass sein.
wenn das ein passiver sub ist, wüsste ich nicht, was ein trafo neben der weiche sonst sein soll.
die elkos sind auch in zwei gruppen. die oberen drei elkos haben schon 84uF. für 12db an 8 ohm, wenn man davon ausgeht, dass es keine bypass elkos gibt, ist die gesamtmenge an kapazität schon recht extrem. d.h. wir haben hier vermutlich insgesamt um die 200 uF mit allen elkos zusammen. ich denke 18db oder 24db sind zumindest plausibel.
wenn das ein passiver sub ist, wüsste ich nicht, was ein trafo neben der weiche sonst sein soll.
die elkos sind auch in zwei gruppen. die oberen drei elkos haben schon 84uF. für 12db an 8 ohm, wenn man davon ausgeht, dass es keine bypass elkos gibt, ist die gesamtmenge an kapazität schon recht extrem. d.h. wir haben hier vermutlich insgesamt um die 200 uF mit allen elkos zusammen. ich denke 18db oder 24db sind zumindest plausibel.
kaxi-85
Lt. Commander
- Registriert
- Aug. 2008
- Beiträge
- 1.443
Ruffy22 schrieb:
Das ist richtig. Man darf/sollte den Lautsprecher bei einem so eklatanten Unterschied aber nicht auf voller Power betreiben, zumal, so wie die Frequenzweiche aussieht, auch 450W RMS eine deutlich optimistische Schätzung sind. Grob über den Daumen sagt man +10% sind okay. Da du geschrieben hast das der Verstärker angefangen hat zu clippen ist in dem Fall aber eh schon hopfen und malz verloren - bei 30 Minuten Dauerbelastung außerhalb der Spezifikationen. Man dreht einen Verstärker NIE voll auf - außer du hast ne PA-Anlage, aber das ist eh was anderes.
Impedanz vom Verstärker sind 8 Ohm, kann aber auch mit 4Ohm betrieben werden. Lief immer mit 8 Ohm
Ist ein passiver Subwoofer für den PA Bereich.
Der Sub kann das Signal weiterleiten an einem zweiten Subwoofer. Sprich, der 2. Subwoofer bekommt sein Signal nicht vom Verstärker, sondern von dem 1. Subwoofer. Daher vlt die Spule und die "spezielle" Weiche.
Der Subwoofer wurde mit höchstens 80% Leistung befeuert. Ich nenne das nur Vollgas weil diese mininale Steigerung auf 100% hört man fast gar nicht mehr.
Und wenn, macht das den Lautsprechern und dem Verstärker nichts da die so dimensioniert sind, das die alle Luft nach oben haben. Sowohl Verstärker als auch Subwoofer sind made in Germany (aber vlt nur der Aufkleber)
Habe den zweiten Subwoofer geöffnet und die Weiche sieht genau so aus, auch mit Kabelbinder und dem Eisenkern, und der Spue nebendran. Nur hat die keine schwarze Brandspuren
Update:
Die Angaben im Netz waren falsch. Aus dem Sub steht hinten alles drauf.

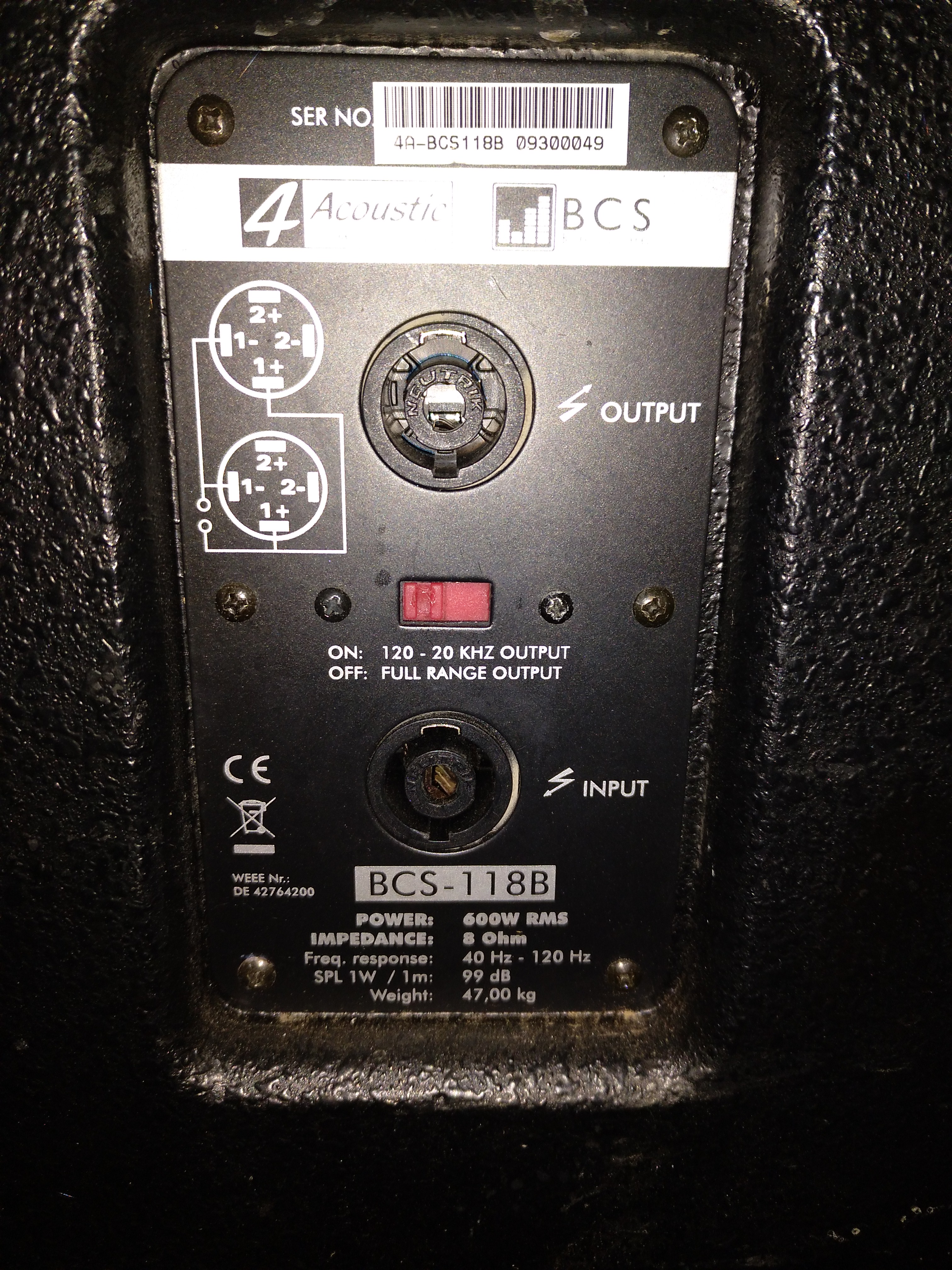

Subwoofer hat 600 Watt RMS, der Verstärker leistet 650 Watt RMS.
Weiche hat 20-120 hz
Kann jemand eine passende Weiche raus suchen?
Ist ein passiver Subwoofer für den PA Bereich.
Der Sub kann das Signal weiterleiten an einem zweiten Subwoofer. Sprich, der 2. Subwoofer bekommt sein Signal nicht vom Verstärker, sondern von dem 1. Subwoofer. Daher vlt die Spule und die "spezielle" Weiche.
Der Subwoofer wurde mit höchstens 80% Leistung befeuert. Ich nenne das nur Vollgas weil diese mininale Steigerung auf 100% hört man fast gar nicht mehr.
Und wenn, macht das den Lautsprechern und dem Verstärker nichts da die so dimensioniert sind, das die alle Luft nach oben haben. Sowohl Verstärker als auch Subwoofer sind made in Germany (aber vlt nur der Aufkleber)
Habe den zweiten Subwoofer geöffnet und die Weiche sieht genau so aus, auch mit Kabelbinder und dem Eisenkern, und der Spue nebendran. Nur hat die keine schwarze Brandspuren
Update:
Die Angaben im Netz waren falsch. Aus dem Sub steht hinten alles drauf.
Subwoofer hat 600 Watt RMS, der Verstärker leistet 650 Watt RMS.
Weiche hat 20-120 hz
Kann jemand eine passende Weiche raus suchen?
Anhänge
Zuletzt bearbeitet:
ghecko
Digital Caveman
- Registriert
- Juli 2008
- Beiträge
- 27.337
Ignorierst du mich eigentlich mit voller Absicht?
Du brauchst keine neue Weiche, nur die I-Kern Spule muss getauscht werden.
Also zum 3. Mal:
Schau sie genau an, evtl ist ein Aufkleber drauf oder es steht was auf der Platine. Da sollte ihre Induktivität stehen (mH), wenn wir die wissen kann ich dir eine neue verlinken. Die anstelle der Alten Spule einlöten, fertig.
Wenns nirgendwo steht, weiß der Hersteller Bescheid. Der schickt dir vllt sogar peinlich berührt eine neue zu, wenn er das Malheur sieht. Ich würde aber eine Spule verbauen, die mit einer höheren Leistung zurechtkommt.
Du brauchst keine neue Weiche, nur die I-Kern Spule muss getauscht werden.
Also zum 3. Mal:
Schau sie genau an, evtl ist ein Aufkleber drauf oder es steht was auf der Platine. Da sollte ihre Induktivität stehen (mH), wenn wir die wissen kann ich dir eine neue verlinken. Die anstelle der Alten Spule einlöten, fertig.
Wenns nirgendwo steht, weiß der Hersteller Bescheid. Der schickt dir vllt sogar peinlich berührt eine neue zu, wenn er das Malheur sieht. Ich würde aber eine Spule verbauen, die mit einer höheren Leistung zurechtkommt.
