Unraid System Eigenbau

[HisN]

Einen Speaker anklemmen, oder sich mit den Diagnose-Leds auf dem Board beschäftigen (falls das Board solche mitbringt).
Schauen ob die Bios Version 1.5 drauf ist (falls das Board eine Bios-Flash-Funktion ohne eingesetzte CPU bietet).



[böserchinese]

Danke für Deine Antwort. Leider steht im Handbuch nichts zu den Status der Diagnose LEDs.

Ich komme gar nicht ins BIOS.



[HisN]

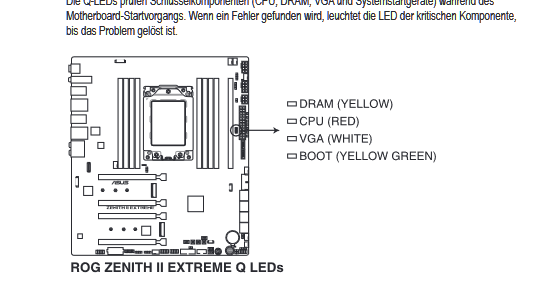

Die Funktion der Diagnose-Leds ist in der Regel überall die gleiche (falls vorhanden).

Die LED geht an, das ist die Prüfung, die Led geht aus. Prüfung bestanden. Die LED bleibt an: Dort ist das Problem.
Drei Leds. CPU, RAM, VGA. Schauen aufs Board. In der Anleitung von Deinem Board hab ich leider auch nix gesehen.



Bliebe noch ein Speaker.

Allerdings deutet der nicht drehende Lüfter auf einen Kurzschluss in irgend einer Form hin.



[böserchinese]

Dram und CPU leuchten. Was ist den ein Speaker?
Der Monitor erkennt auch, dass sich was am HDMI Port tut, nur kommt kein Bild und keine Lüfter drehen sich.

Ergänzung (28. Januar 2022)

Jetzt habe ich nochmal alles gecheckt. RAM Riegel abwechselnd in unterschiedliche Slots gesteckt. CPU gecheckt. Anschlüsse geprüft. Nichts. Beim Start gehen die bunten LEDs an, die Platten fahren hoch und das wars. So ein Käse.



[böserchinese]

Allerdings deutet der nicht drehende Lüfter auf einen Kurzschluss in irgend einer Form hin.

Wie behebe ich denn einen Kurzschluss? Wie entsteht der denn?



[mgutt]

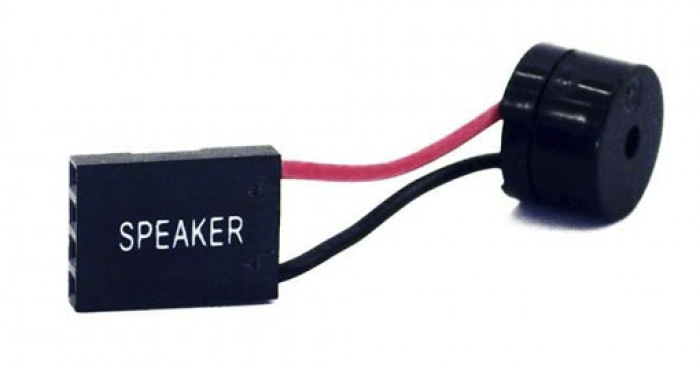

Was ist den ein Speaker

https://www.amazon.de/gp/aw/d/B000PELTVA?psc=1&ref=ppx_pop_mob_b_asin_image

Beim Start gehen die bunten LEDs an

Und dann?

nur kommt kein Bild

Displayport und HDMI probiert?

Die Funktion der Diagnose-Leds ist in der Regel überall die gleiche (falls vorhanden).

Das Board hat doch gar keine Diagnose LEDs?!

keine Lüfter drehen sich.

CPU Lüfter an CPU Fan Buchse angeschlossen?



[HisN]

Wie behebe ich denn einen Kurzschluss? Wie entsteht der denn?

https://www.computerbase.de/forum/t...rm-rechner-bootet-nicht-null-methode.1550975/



[böserchinese]

Anschlüsse habe ich geprüft. Mir reicht, dass das Mainboard defekt ist.



[böserchinese]

Und dann?

Nichts. Diese LEDs gehen aber schon an sobald ich das Netzteil einschalte.

und HDMI probiert

Nein, habe keinen entsprechenden Monitor.

CPU Lüfter an CPU Fan Buchse angeschlossen?

Nein. Ich habe auf die Beschriftung geachtet. Ich habe CPU Fan 1 und 2 getestet. Und Fan 1 und 2. Zumal der CPU Fan Anschluss auch in der Nähe des CPUs liegt. Ich habe alles entfernt und nur Mainboard, CPU, RAM und Strom dran gehabt. Trotzdem nichts. Wenn sich wenigstens die Gehäuselüfter drehen würden, könnte es sicher CPU oder RAm sein. Da die sich aber auch nicht drehen, vermute ich das Mainboard hat einen Schäden.

Das Board hat doch gar keine Diagnose LEDs?!

Doch zumindest leucht zwei rote LEDs durchgehend. Dram und CPU.



[mgutt]

Nein, habe keinen entsprechenden Monitor.

Manche Boards geben nur was auf einem Anschluss aus. Ist aber in deinem Fall denke ich auch eher unwahrscheinlich.



[böserchinese]

Manche Boards geben nur was auf einem Anschluss aus. Ist aber in deinem Fall denke ich auch eher unwahrscheinlich.

Ich habe die falschen Schrauben für die Befestigung im Gehäuse genutzt. Denkbar, dass ich das MB damit geschrottet habe?



[Fusionator]

Hast du eigentlich Erfahrung mit Rechner zusammenbauen? Wenn nicht, kann man alles Mögliche falsch gemacht haben.

Denkbar, dass ich das MB damit geschrottet habe?

Normal nicht. Aber kannst du nicht einschätzen, ob am Board was mechanisch beschädigt wurde?
Netzteil an MB vollständig angeschlossen?



[böserchinese]

Hast du eigentlich Erfahrung mit Rechner zusammenbauen? Wenn nicht, kann man alles Mögliche falsch gemacht haben.

Normal nicht. Aber kannst du nicht einschätzen, ob am Board was mechanisch beschädigt wurde?
Netzteil an MB vollständig angeschlossen?

Ich habe mehrere Rechner zusammen gebaut. Nur liegen dazwischen oft Jahre, von Routine kann hier keine Rede sein. Ich bin aber jemand, der sehr behutsam an die Sache geht, von rohen Kräften kann hier keine Rede sein. Beschädigungen am Board habe ich keine bemerkt oder verursacht.

Ich habe zunächst die CPU + Lüfter in das MB eingebaut, dann RAM. Dann Abstandhalter in das Gehäuse, Netzteil und Rückblende eingesetzt. Dann Mainboard eingesetzt und verschraubt. Schrauben nicht zu feste angezogen und diagonal vorgegangen. Dann Stecker eingesetzt. Da habe ich mich an den Beschriftungen orientiert.

Das Netzteil ist modular, hier kann man gar nichts falsch einstöpseln. Zumindest nicht ohne rohe Gewalt anzuwenden.



[Fusionator]

Ich bin aber jemand, der sehr behutsam an die Sache geht, von rohen Kräften kann hier keine Rede sein.

Das ist schon mal gut, aber es gibt ja noch den unsichtbaren Feind: elektrostatische Aufladung.

Das Netzteil ist modular, hier kann man gar nichts falsch einstöpseln. Zumindest nicht ohne rohe Gewalt anzuwenden.

Ok , aber sind am Mainboard 24+8-Pin Stecker angeschlossen? RAM richtig eingesetzt und auch richtig eingerastet? Unter dem Mainboard nur die notwendigen Abstandshalter montiert?



[böserchinese]

Ok , aber sind am Mainboard 24+8-Pin Stecker angeschlossen? RAM richtig eingesetzt und auch richtig eingerastet? Unter dem Mainboard nur die notwendigen Abstandshalter montiert

Ja, ich habe auf den kleinen Spalt in der Mitte geachtet und dann behutsam gedrückt, bis es geklackt hat. Habe auch nur mal einen Riegel eingesetzt und die Slots getauscht.

Ich habe die PINS nicht gezählt aber den breiten Stecker ins Mainboard und die andere Seite ins Netzteil an der Stelle, wo MB steht. Außer diesem gab es noch einen Anschluss am Netzteil MB P8, mit je einem 8 und 6 poligen Anschulss. Den 8 poligen, habe ich für die CPU genutzt.

Ich habe sogar einen Abstandhalter weniger verwendet, da das Gewinde bei einem schräg ist und der Abstandhalter sich nicht richtig einschrauben ließ.



[Fusionator]

Ärgerlich. Empfehle ich zwar ungern, aber jetzt könnte man noch höchstens die CPU ausbauen um nachzusehen, ob da nichts verbogen ist oder irgendwelche Fusel im Sockel gelandet sind und einen Kontakt verhindern. Ich muss ja nicht erwähnen, dass man dabei besonders vorsichtig sein muss!
Es wäre vielleicht besser, das Mainboard auszubauen und auf einem Karton oder nichtleitenden Unterlage aufzubauen. Und den CPU-Lüfter würde ich auf jeden Fall auch den CPU-FAN-Anschluss anstecken.

Du könntest auch mal die Batterie rausnehmen und einen CMOS-Reset durchführen.
Schalte dann das Mainboard ohne Batterie ein. Wie ist nun das Verhalten?



[böserchinese]

Danke Batterie habe ich auch schon entfernt. Ein Bekannter hat mir gesagt er meinte, die PINs im Sockel würden ihm teilweise verbogen erscheinen. So richtig habe ich das aber nicht gesehen. Was macht man dann?



[mgutt]

Was macht man dann?

Du machst dann vermutlich nichts mehr. Ich habe das schon gemacht, aber nur mit Hilfe einer sehr dünnen Pinzette und einer Kamera mit externem Monitor. Also ähnlich wie hier in dem Video zu sehen:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[HisN]

Was macht man dann?

Der Händler wird Dir sagen: Beim Einbau beschädigt. Keine Kulanz, neu kaufen.



[böserchinese]

Hm ich habe die CPU korrekt eingebaut. Ich habe aber auch nicht mehr die besten Augen. Nach meinem Dafürhalten sind die noch gerade.

Ergänzung (29. Januar 2022)

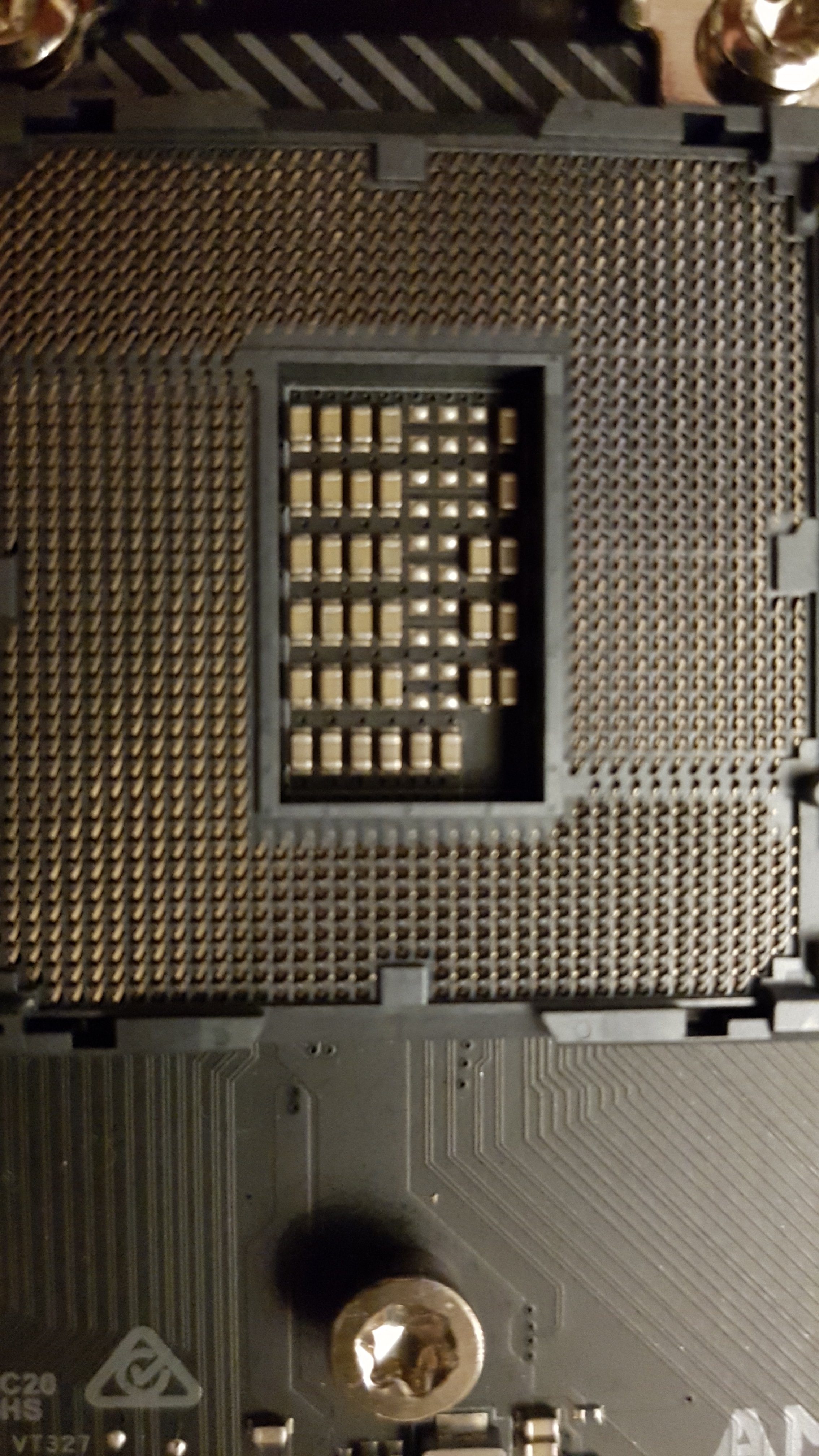

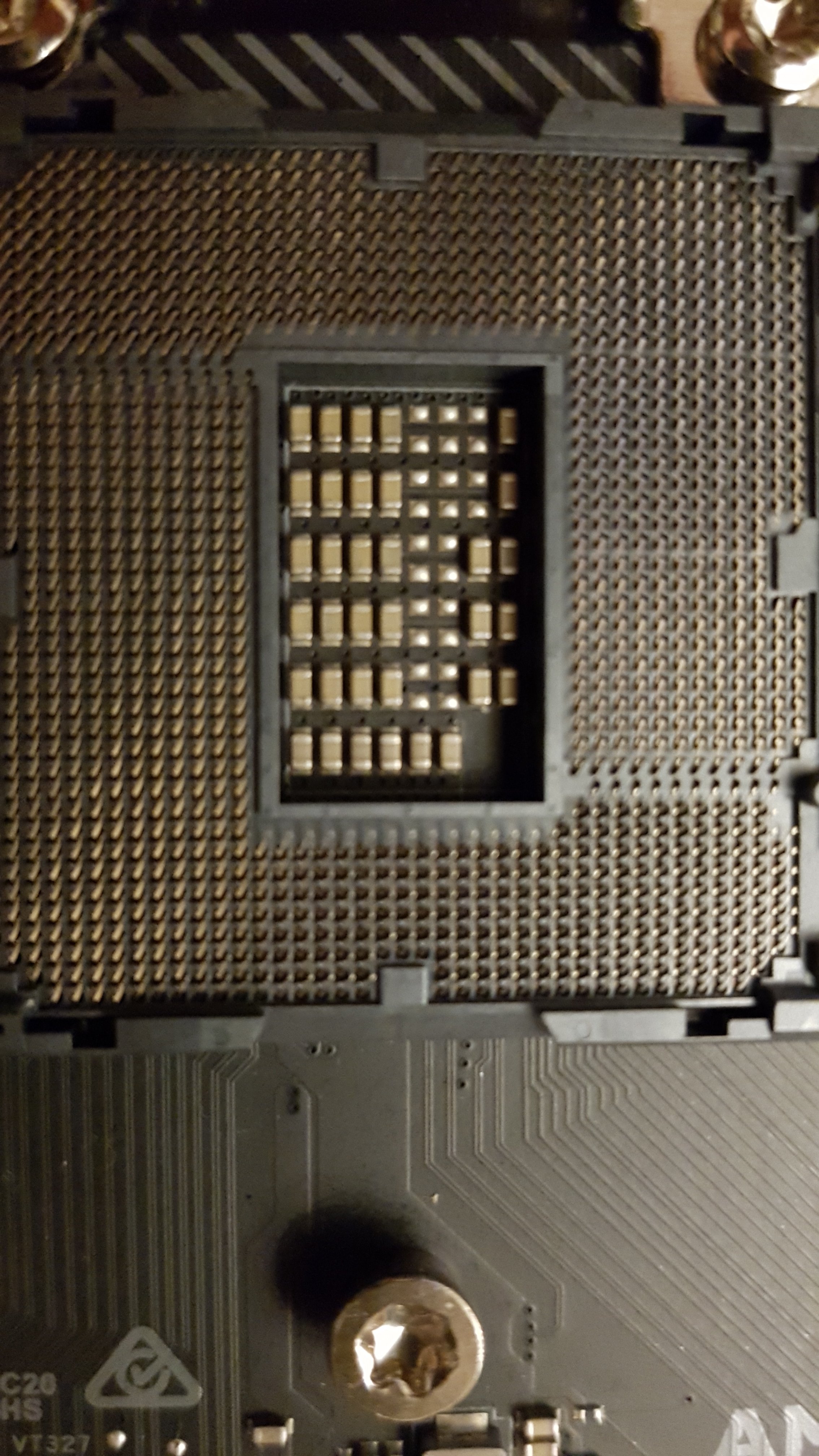

Erkennt ihr hier verbogene PINs?
